本文叙述了如何设计和绘制拿铁熊猫电脑外壳的过程，使用DesignSpark Mechanical软件进行相关测量和绘图。通过详细的尺寸数据和绘图步骤，读者可以掌握从测量到建模的完整工作流程。最终目标是将旧显示器变成可用的计算机，并希望读者对未来的项目保持关注。

1. 陳煜倫
yulun@cavedu.com
LattePanda電腦螢幕
附掛外殼設計

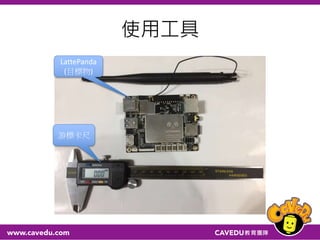

2. 使用工具
LattePanda
(目標物)
游標卡尺

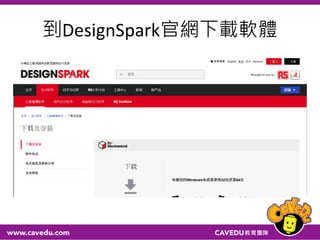

3. 到DesignSpark官網下載軟體

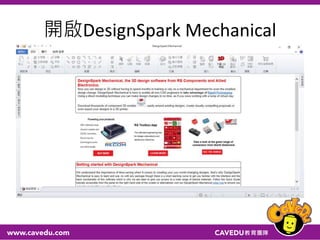

4. 開啟DesignSpark Mechanical

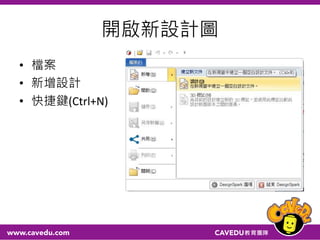

5. 開啟新設計圖
• 檔案
• 新增設計
• 快捷鍵(Ctrl+N)

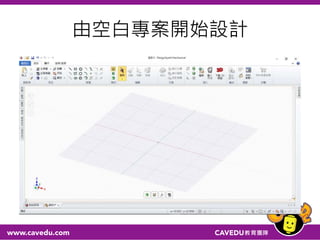

6. 由空白專案開始設計

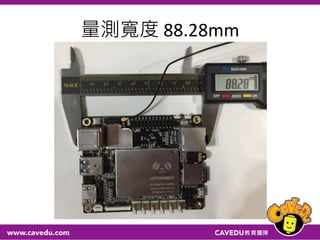

7. 量測寬度 88.28mm

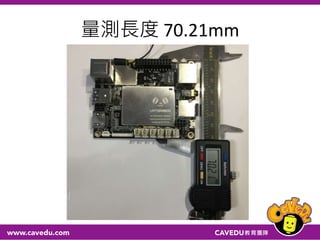

8. 量測長度 70.21mm

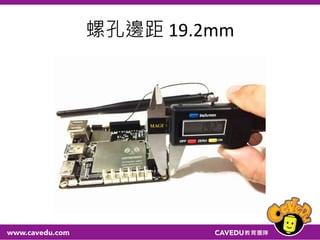

9. 螺孔邊距 19.2mm

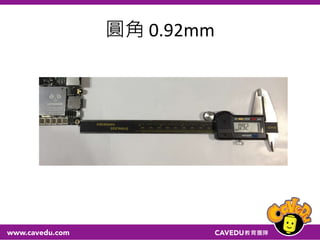

10. 圓角 0.92mm

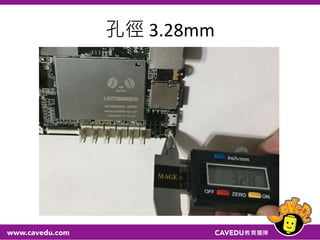

11. 孔徑 3.28mm

12. 外圍計算整理
• 量測數據：
• 長度：70.21
• 寬度：88.28
• 螺孔邊距：1.92
• 圓角：2.6
• 孔徑：3.28
• 繪製數據：
• 長度：74
• 寬度：92
• 螺孔邊距：5.56
• (3.3/2)+1.92
• 圓角：5
• 孔徑：3.3

13. 按下正面視圖

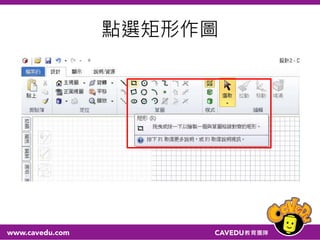

14. 點選矩形作圖

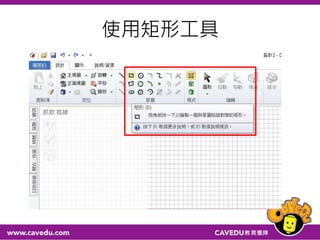

15. 使用矩形工具

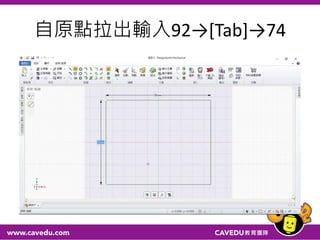

16. 自原點拉出輸入92→[Tab]→74

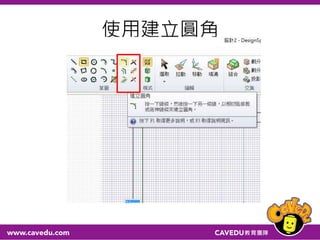

17. 使用建立圓角

18. 點選邊角輸入5就能建立
半徑5mm的圓角，其他4角相同

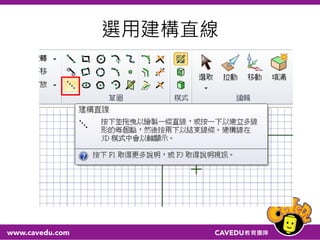

19. 選用建構直線

20. 用原端點為起點定位螺絲孔

21. 以45度角輸入5.56*1.414自動計算

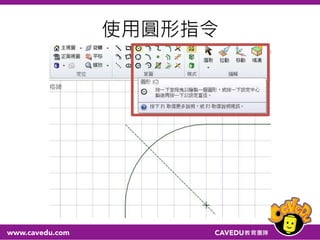

22. 使用圓形指令

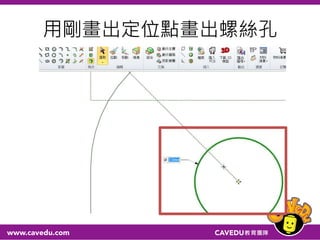

23. 用剛畫出定位點畫出螺絲孔

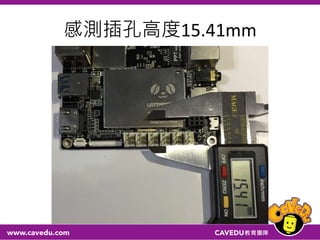

24. 感測插孔高度15.41mm

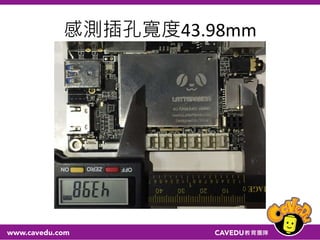

25. 感測插孔寬度43.98mm

26. 白色插孔高度7.59mm

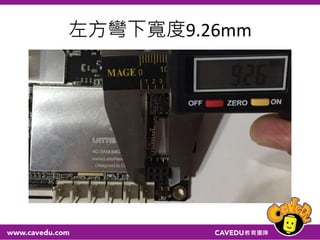

27. 左方彎下寬度9.26mm

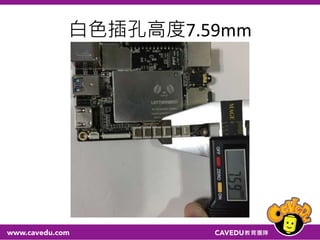

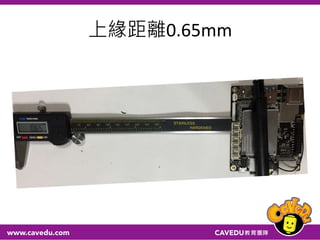

28. 上緣距離0.65mm

29. 左緣距離7.51mm

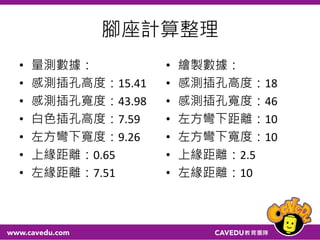

30. 腳座計算整理
• 量測數據：
• 感測插孔高度：15.41
• 感測插孔寬度：43.98
• 白色插孔高度：7.59
• 左方彎下寬度：9.26
• 上緣距離：0.65
• 左緣距離：7.51
• 繪製數據：
• 感測插孔高度：18
• 感測插孔寬度：46
• 左方彎下距離：10
• 左方彎下寬度：10
• 上緣距離：2.5
• 左緣距離：10

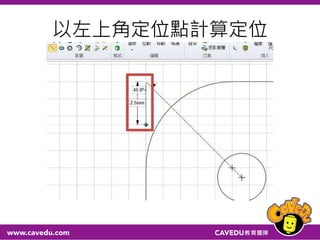

31. 以左上角定位點計算定位

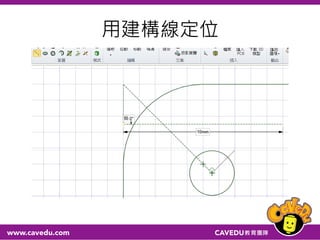

32. 用建構線定位

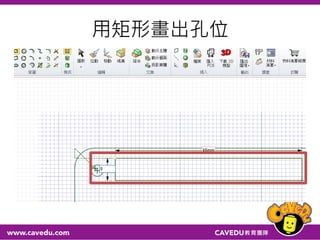

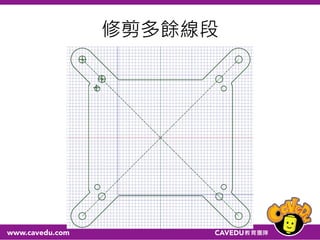

33. 用矩形畫出孔位

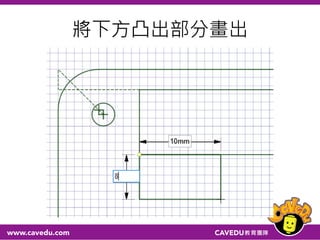

34. 將下方凸出部分畫出

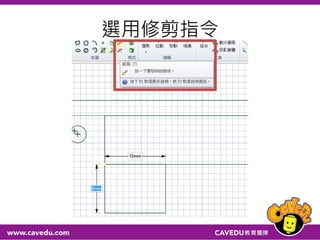

35. 選用修剪指令

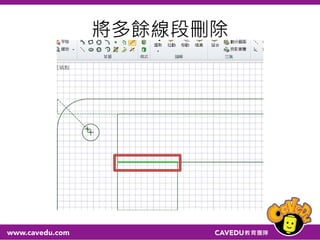

36. 將多餘線段刪除

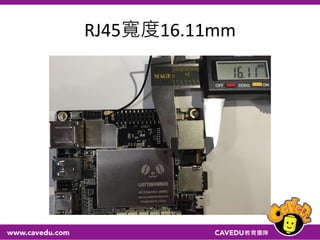

37. RJ45寬度16.11mm

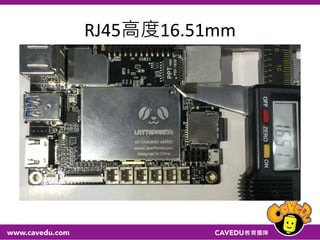

38. RJ45高度16.51mm

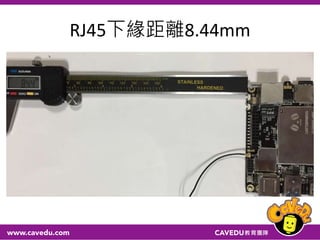

39. RJ45下緣距離8.44mm

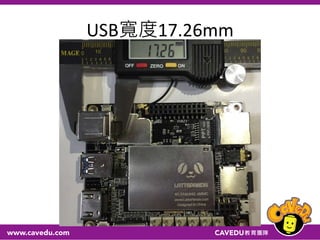

40. USB寬度17.26mm

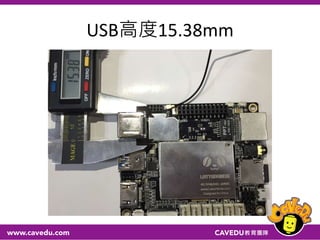

41. USB高度15.38mm

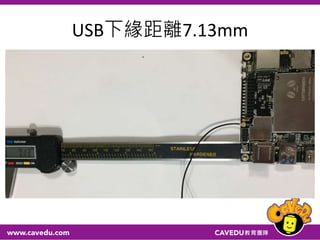

42. USB下緣距離7.13mm

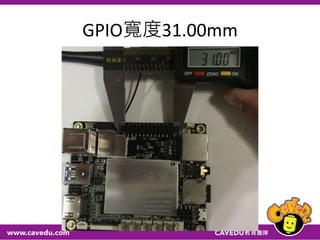

43. GPIO寬度31.00mm

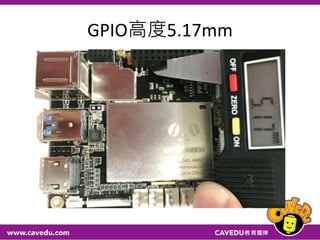

44. GPIO高度5.17mm

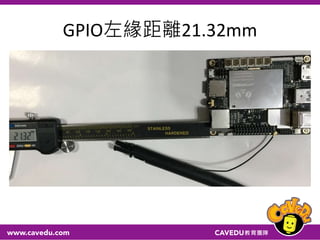

45. GPIO左緣距離21.32mm

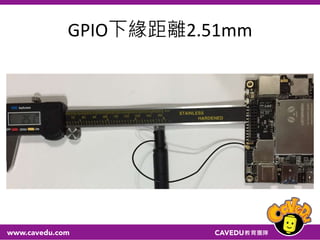

46. GPIO下緣距離2.51mm

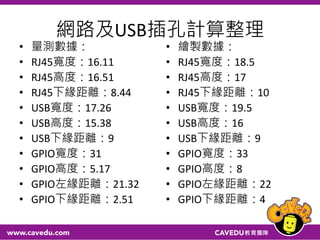

47. 網路及USB插孔計算整理
• 量測數據：
• RJ45寬度：16.11
• RJ45高度：16.51
• RJ45下緣距離：8.44
• USB寬度：17.26
• USB高度：15.38
• USB下緣距離：9
• GPIO寬度：31
• GPIO高度：5.17
• GPIO左緣距離：21.32
• GPIO下緣距離：2.51
• 繪製數據：
• RJ45寬度：18.5
• RJ45高度：17
• RJ45下緣距離：10
• USB寬度：19.5
• USB高度：16
• USB下緣距離：9
• GPIO寬度：33
• GPIO高度：8
• GPIO左緣距離：22
• GPIO下緣距離：4

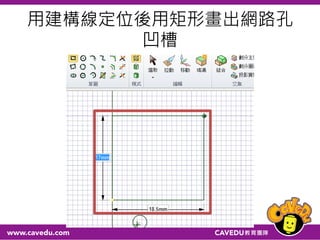

48. 用建構線定位後用矩形畫出網路孔
凹槽

49. 同方法畫出USB孔凹槽

50. 定位後畫出GPIO孔位

51. 因USB接孔邊緣上翹因此需裁減
自右方邊緣向上剪裁38x2

52. 修剪多餘線段

53. 用[存檔]或[另存新檔]存成rsdoc

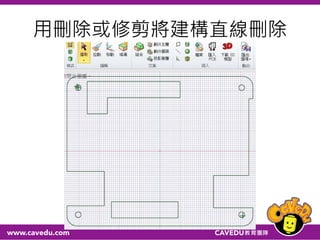

54. 用刪除或修剪將建構直線刪除

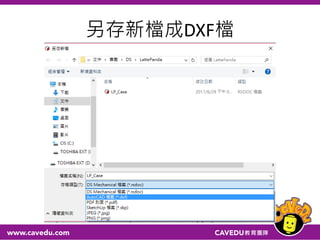

55. 另存新檔成DXF檔

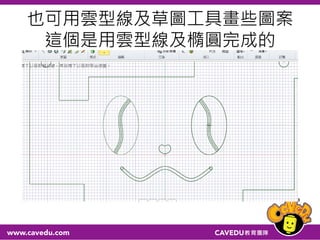

56. 也可用雲型線及草圖工具畫些圖案
這個是用雲型線及橢圓完成的

57. 修剪一下就可以完成了

58. 後面要畫圖前先查一下尺寸
查得75、100兩種尺寸，螺絲用M4

59. 重啟RSDOC檔這次參考的是孔位及外
圍用沒有輔助線的也可

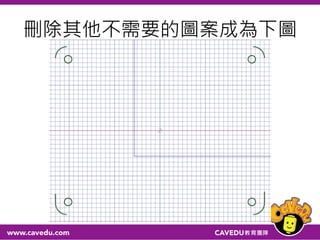

60. 刪除其他不需要的圖案成為下圖

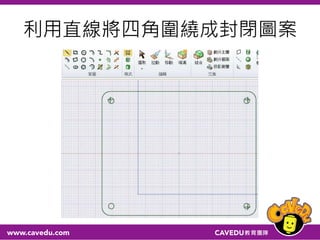

61. 利用直線將四角圍繞成封閉圖案

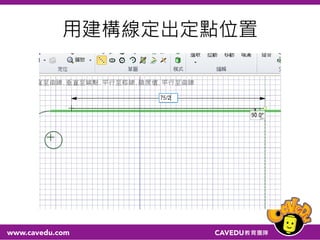

62. 用建構線定出定點位置

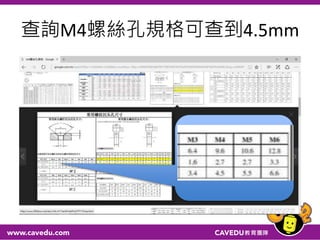

63. 查詢M4螺絲孔規格可查到4.5mm

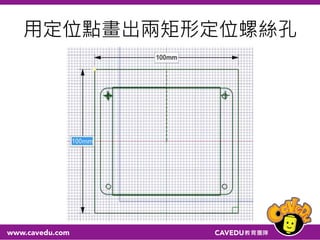

64. 用定位點畫出兩矩形定位螺絲孔

65. 畫好孔位就可將定位用線刪除

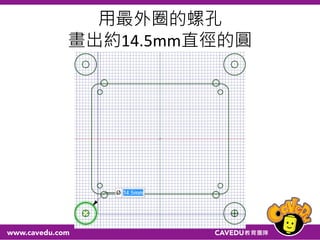

66. 用最外圈的螺孔
畫出約14.5mm直徑的圓

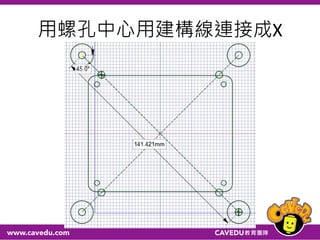

67. 用螺孔中心用建構線連接成X

68. 用平移複製指令

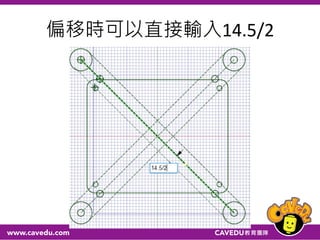

69. 偏移時可以直接輸入14.5/2

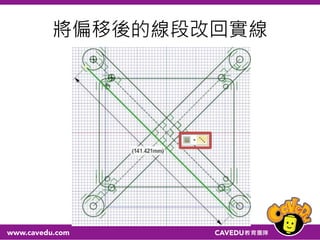

70. 將偏移後的線段改回實線

71. 修剪多餘線段

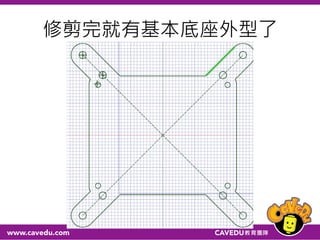

72. 修剪完就有基本底座外型了

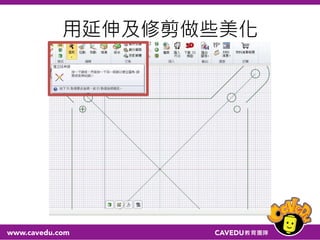

73. 用延伸及修剪做些美化

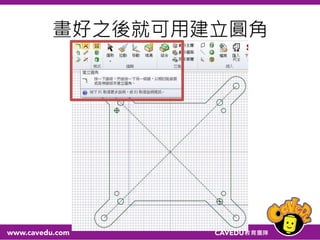

74. 畫好之後就可用建立圓角

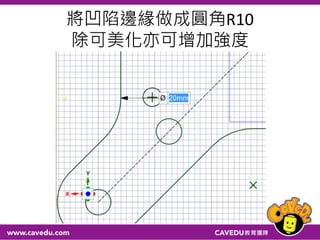

75. 將凹陷邊緣做成圓角R10
除可美化亦可增加強度

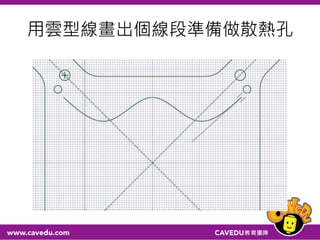

76. 用雲型線畫出個線段準備做散熱孔

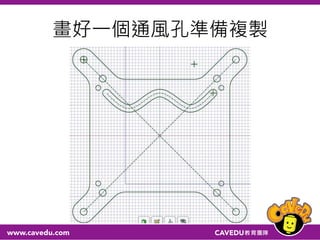

77. 畫好一個通風孔準備複製

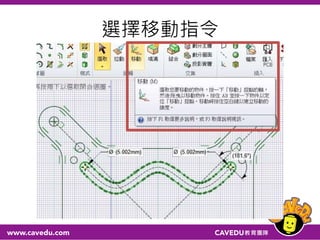

78. 選擇移動指令

79. 將要複製圖形用Ctrl複選選擇
[選項-移動]→勾選[建立陣列]

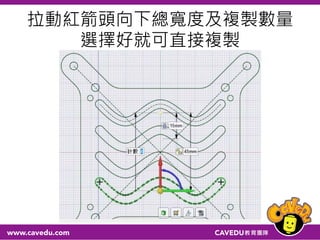

80. 拉動紅箭頭向下總寬度及複製數量
選擇好就可直接複製

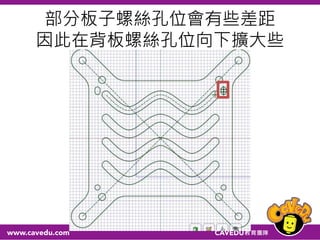

81. 部分板子螺絲孔位會有些差距
因此在背板螺絲孔位向下擴大些

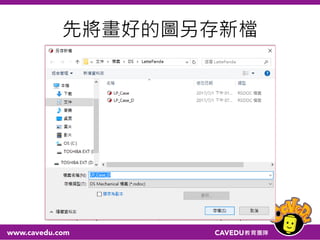

82. 先將畫好的圖另存新檔

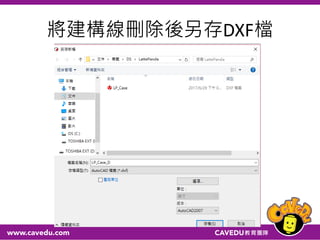

83. 將建構線刪除後另存DXF檔

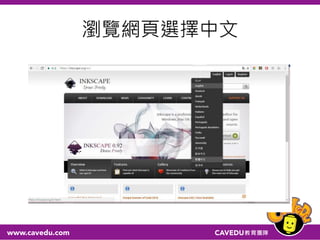

84. 瀏覽網頁選擇中文

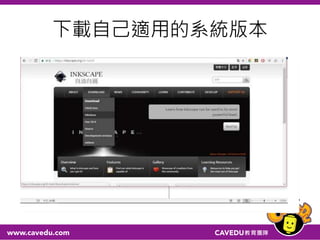

85. 下載自己適用的系統版本

86. 完成後開啟進入

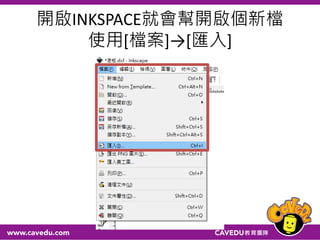

87. 開啟INKSPACE就會幫開啟個新檔
使用[檔案]→[匯入]

88. [物件]→[填充與邊框]

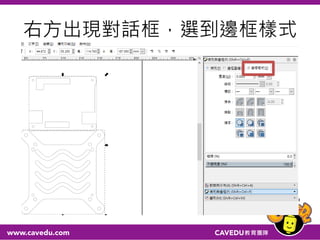

89. 右方出現對話框，選到邊框樣式

90. 選取所有圖案就可以直接更改線粗

91. 切割時大部分需要線粗在0.01以下
但還是要看各廠牌設定

92. [檔案]→[另存新檔]→存檔類型→PDF

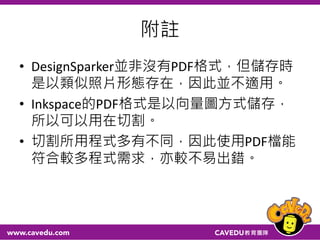

93. 附註
• DesignSparker並非沒有PDF格式，但儲存時
是以類似照片形態存在，因此並不適用。
• Inkspace的PDF格式是以向量圖方式儲存，
所以可以用在切割。
• 切割所用程式多有不同，因此使用PDF檔能
符合較多程式需求，亦較不易出錯。

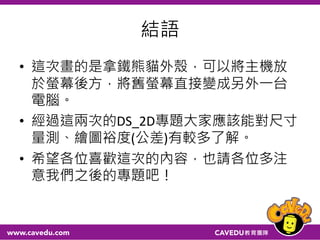

94. 結語
• 這次畫的是拿鐵熊貓外殼，可以將主機放
於螢幕後方，將舊螢幕直接變成另外一台
電腦。
• 經過這兩次的DS_2D專題大家應該能對尺寸
量測、繪圖裕度(公差)有較多了解。
• 希望各位喜歡這次的內容，也請各位多注
意我們之後的專題吧！
