1. Raspberry Pi 相容開發板
ASUS Tinker
DFRobot LattePanda
1

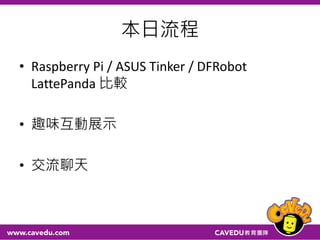

2. 本日流程
• Raspberry Pi / ASUS Tinker / DFRobot
LattePanda 比較
• 趣味互動展示
• 交流聊天

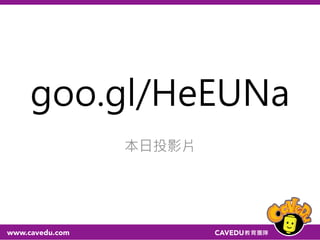

3. goo.gl/HeEUNa
本日投影片

4. 提供優質服務
Total Solution Provider

17. 哪裡看得到我們？
各式研習
使用者聚會
共創空間
機器人競賽

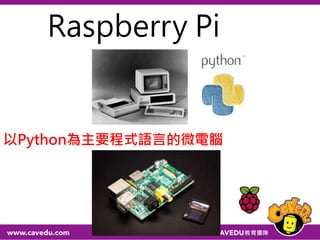

18. 先從Raspberry Pi開始

19. 19
以Python為主要程式語言的微電腦
Raspberry Pi

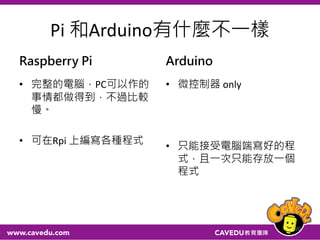

20. Pi 和Arduino有什麼不一樣
Raspberry Pi
• 完整的電腦，PC可以作的
事情都做得到，不過比較
慢。
• 可在Rpi 上編寫各種程式
Arduino
• 微控制器 only
• 只能接受電腦端寫好的程
式，且一次只能存放一個
程式
20

21. MagPi 免費雜誌(有iOS版)
21

22. [翻譯] Raspberry Pi®使用者手冊

23. [翻譯] Raspberry Pi 機器人自造專案

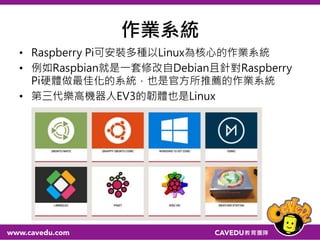

24. 作業系統
• Raspberry Pi可安裝多種以Linux為核心的作業系統
• 例如Raspbian就是一套修改自Debian且針對Raspberry
Pi硬體做最佳化的系統，也是官方所推薦的作業系統
• 第三代樂高機器人EV3的韌體也是Linux
24

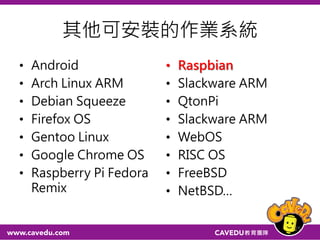

25. 其他可安裝的作業系統
• Android
• Arch Linux ARM
• Debian Squeeze
• Firefox OS
• Gentoo Linux
• Google Chrome OS
• Raspberry Pi Fedora
Remix
• Raspbian
• Slackware ARM
• QtonPi
• Slackware ARM
• WebOS
• RISC OS
• FreeBSD
• NetBSD…
25

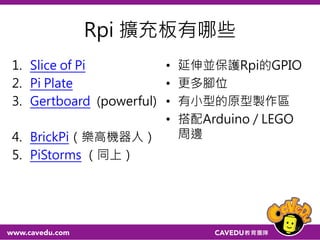

26. Rpi 擴充板有哪些
1. Slice of Pi
2. Pi Plate
3. Gertboard (powerful)
4. BrickPi（樂高機器人）
5. PiStorms （同上）
• 延伸並保護Rpi的GPIO
• 更多腳位
• 有小型的原型製作區
• 搭配Arduino / LEGO
周邊
26

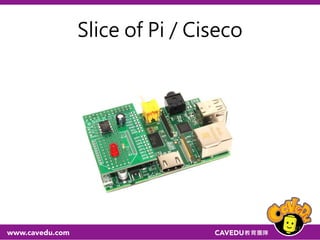

27. Slice of Pi / Ciseco
27

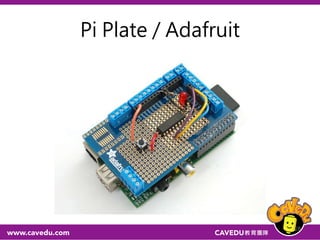

28. Pi Plate / Adafruit
28

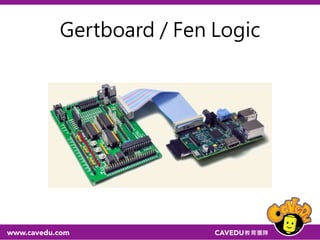

29. Gertboard / Fen Logic
29

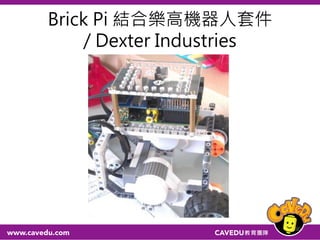

30. Brick Pi 結合樂高機器人套件
/ Dexter Industries
30

31. PiStorms @Mindsensors

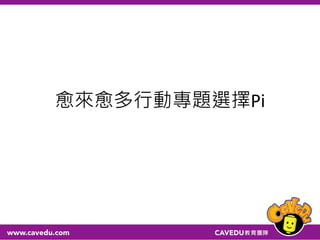

32. 愈來愈多行動專題選擇Pi

33. Google語音助理DIY

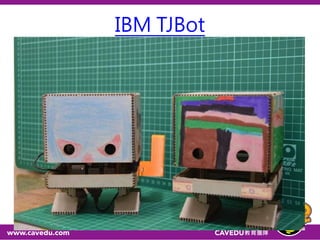

34. IBM TJBot

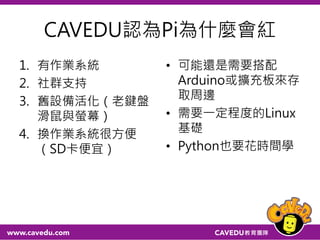

35. CAVEDU認為Pi為什麼會紅
1. 有作業系統
2. 社群支持
3. 舊設備活化（老鍵盤
滑鼠與螢幕）
4. 換作業系統很方便
（SD卡便宜）
• 可能還是需要搭配
Arduino或擴充板來存
取周邊
• 需要一定程度的Linux
基礎
• Python也要花時間學

36. Pi Zero W(WiFi)
• 除非有微型需求，否則HDMI, USB都是問題

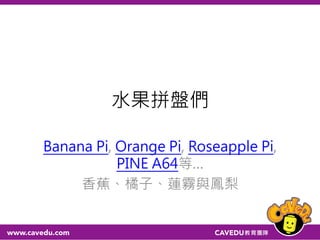

37. 水果拼盤們
Banana Pi, Orange Pi, Roseapple Pi,
PINE A64等…
香蕉、橘子、蓮霧與鳳梨

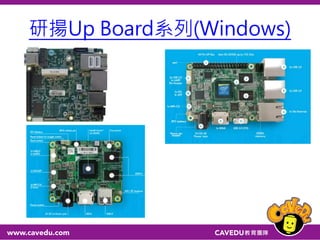

39. 研揚Up Board系列(Windows)

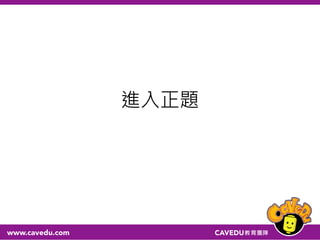

40. 進入正題

41. ASUS Tinker
台灣華碩公司設計的 Raspberry Pi 相容板
41

43. Tinker規格

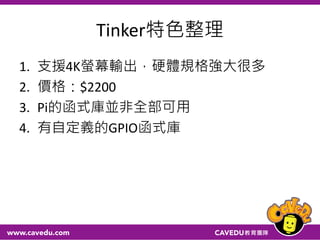

44. Tinker特色整理
1. 支援4K螢幕輸出，硬體規格強大很多
2. 價格：$2200
3. Pi的函式庫並非全部可用
4. 有自定義的GPIO函式庫

45. DFRobot LattePanda

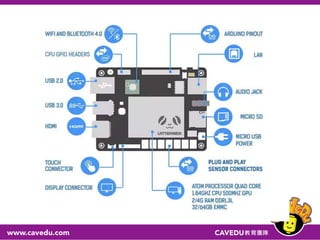

46. LattePanda規格

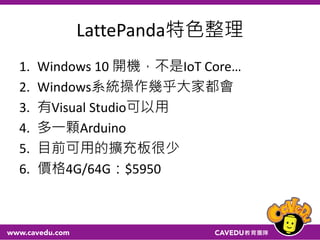

48. LattePanda特色整理
1. Windows 10 開機，不是IoT Core…
2. Windows系統操作幾乎大家都會
3. 有Visual Studio可以用
4. 多一顆Arduino
5. 目前可用的擴充板很少
6. 價格4G/64G：$5950

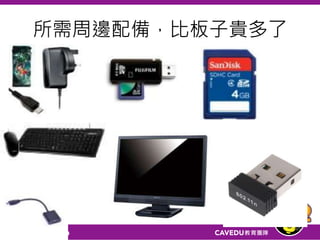

49. 所需周邊配備，比板子貴多了
49

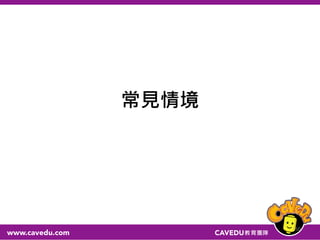

50. 常見情境
50

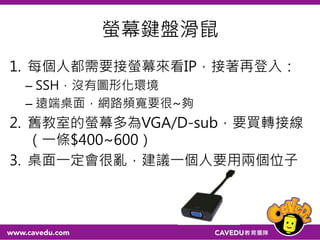

51. 螢幕鍵盤滑鼠
1. 每個人都需要接螢幕來看IP，接著再登入：
– SSH，沒有圖形化環境
– 遠端桌面，網路頻寬要很~夠
2. 舊教室的螢幕多為VGA/D-sub，要買轉接線
（一條$400~600）
3. 桌面一定會很亂，建議一個人要用兩個位子

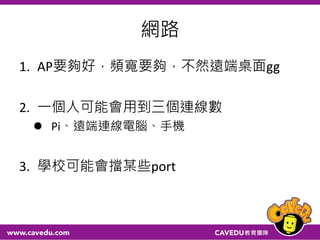

53. 網路
1. AP要夠好，頻寬要夠，不然遠端桌面gg
2. 一個人可能會用到三個連線數
 Pi、遠端連線電腦、手機
3. 學校可能會擋某些port

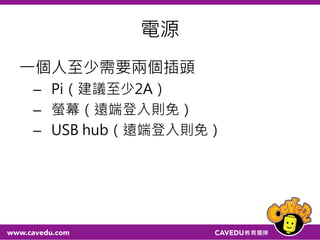

54. 電源
一個人至少需要兩個插頭
– Pi（建議至少2A）
– 螢幕（遠端登入則免）
– USB hub（遠端登入則免）

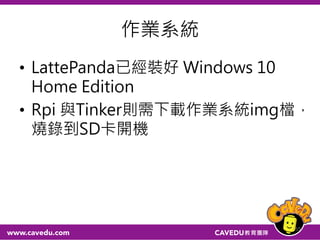

55. 作業系統
• LattePanda已經裝好 Windows 10
Home Edition
• Rpi 與Tinker則需下載作業系統img檔，
燒錄到SD卡開機
55

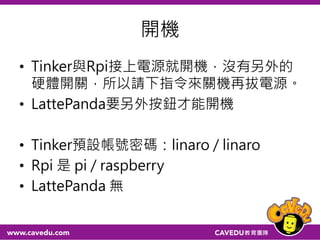

56. 開機
• Tinker與Rpi接上電源就開機，沒有另外的
硬體開關，所以請下指令來關機再拔電源。
• LattePanda要另外按鈕才能開機
• Tinker預設帳號密碼：linaro / linaro
• Rpi 是 pi / raspberry
• LattePanda 無
56

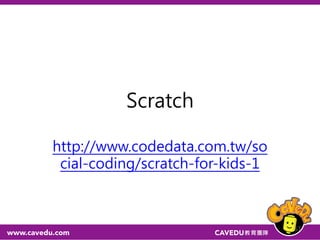

57. Scratch
http://www.codedata.com.tw/so
cial-coding/scratch-for-kids-1
57

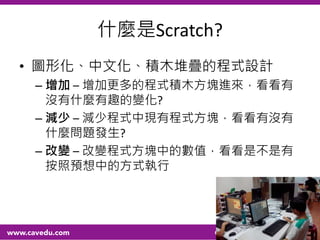

58. 什麼是Scratch?
• 圖形化、中文化、積木堆疊的程式設計
– 增加 – 增加更多的程式積木方塊進來，看看有
沒有什麼有趣的變化?
– 減少 – 減少程式中現有程式方塊，看看有沒有
什麼問題發生?
– 改變 – 改變程式方塊中的數值，看看是不是有
按照預想中的方式執行
58

59. Scratch介面
59

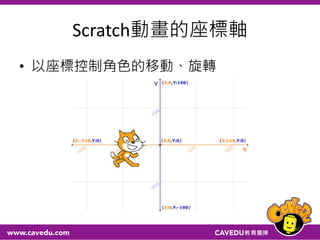

60. Scratch動畫的座標軸
• 以座標控制角色的移動、旋轉
60

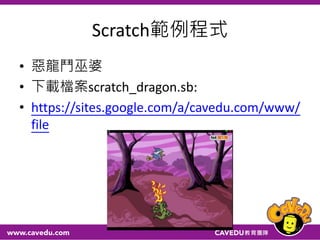

61. Scratch範例程式
• 惡龍鬥巫婆
• 下載檔案scratch_dragon.sb:
• https://sites.google.com/a/cavedu.com/www/
file
61

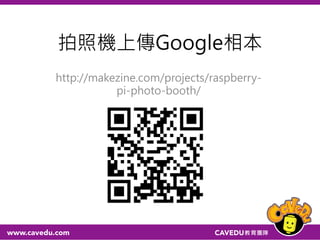

62. 拍照機上傳Google相本
http://makezine.com/projects/raspberry-
pi-photo-booth/

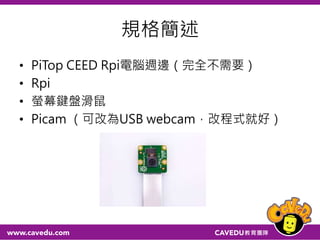

63. 規格簡述
• PiTop CEED Rpi電腦週邊（完全不需要）
• Rpi
• 螢幕鍵盤滑鼠
• Picam （可改為USB webcam，改程式就好）

65. https://goo.gl/photos/wLA7HyD7kZQL
VUGf8

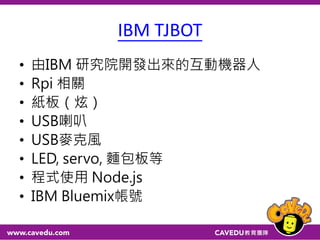

66. IBM TJBOT
• 由IBM 研究院開發出來的互動機器人
• Rpi 相關
• 紙板（炫）
• USB喇叭
• USB麥克風
• LED, servo, 麵包板等
• 程式使用 Node.js
• IBM Bluemix帳號
