使用 DesignSpark PCB 軟體製作感應燈電路板

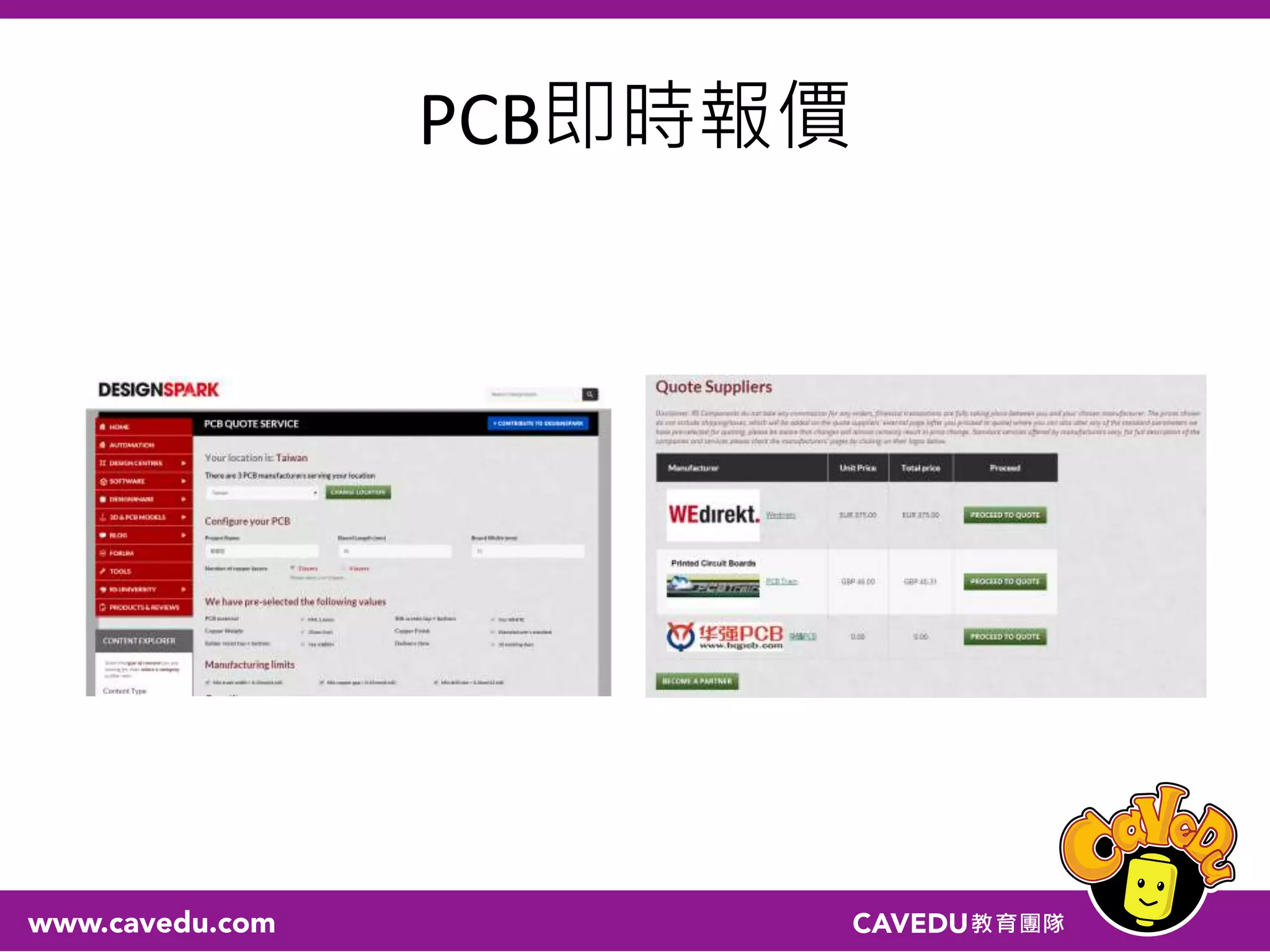

本文件介绍了使用DesignSpark软件制作感应灯电路板的步骤，包括电路图设计、元件添加、PCB布局及后续处理。文档还涵盖了电路板的结构、印刷方法及设备使用技巧，帮助用户深入理解电路板的制作过程。最后，提供了创建物料清单和获取PCB报价的指导。
More Related Content
使用 DesignSpark PCB 軟體製作感應燈電路板
- 1.

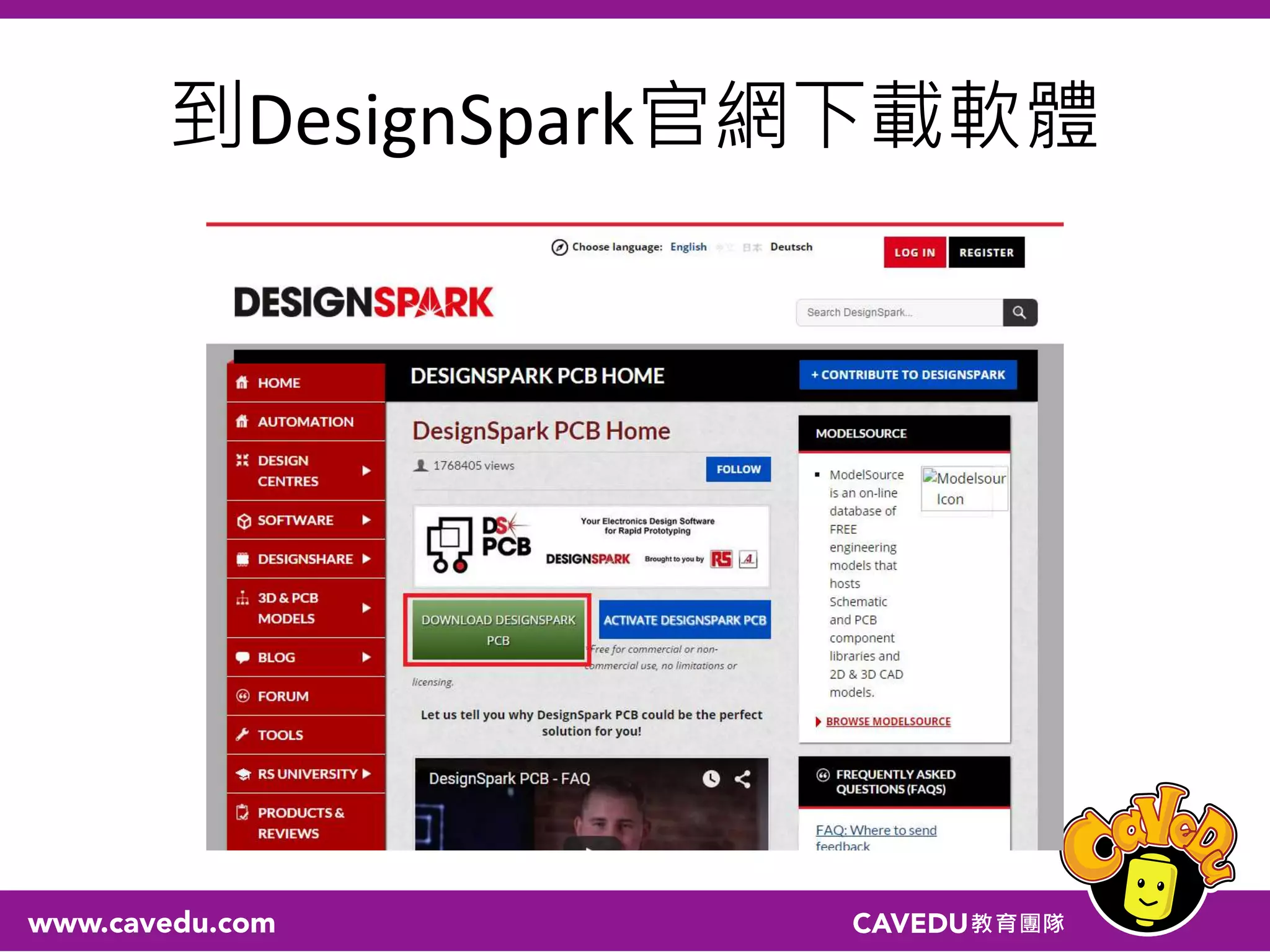

- 2.

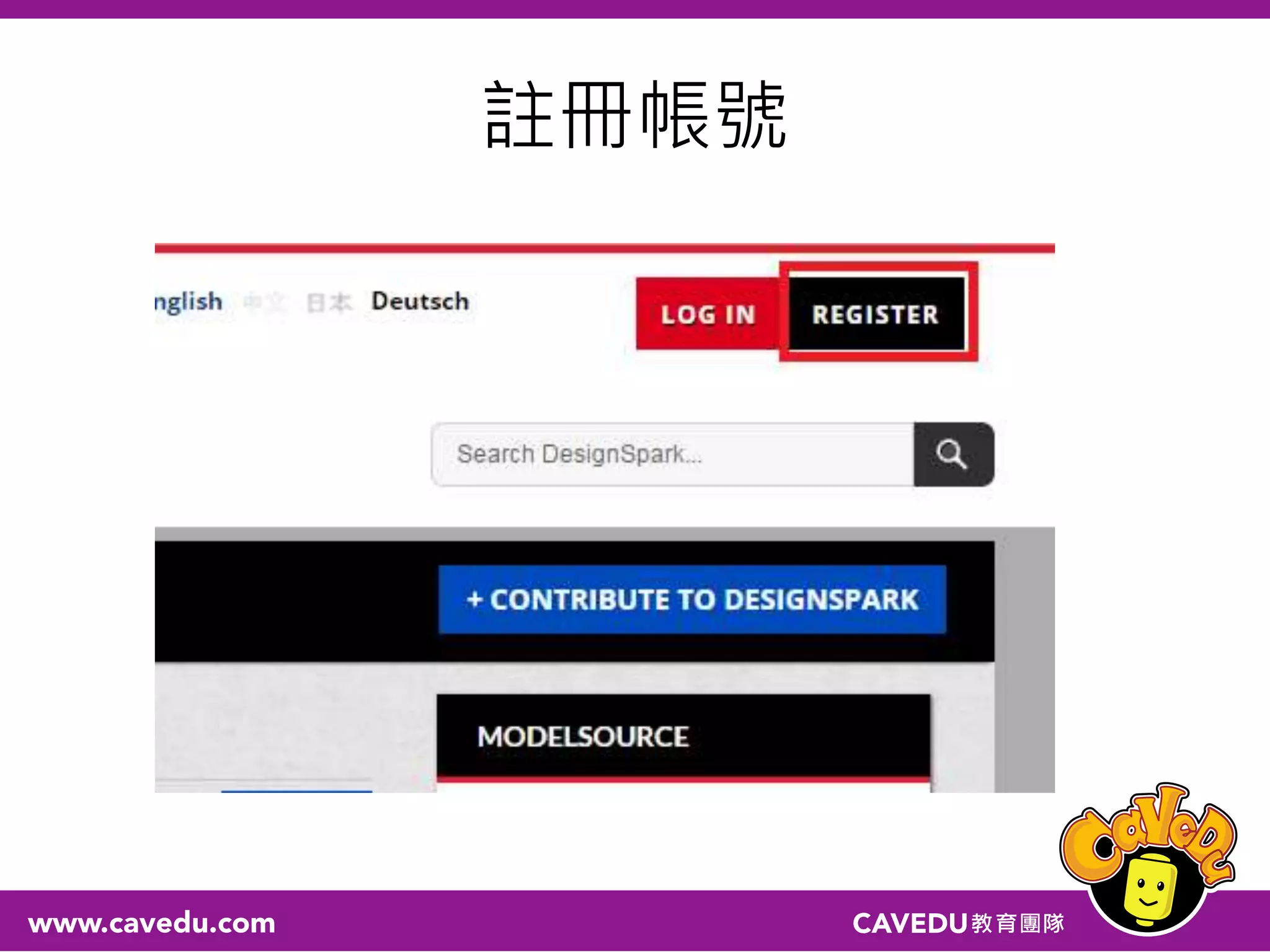

- 3.

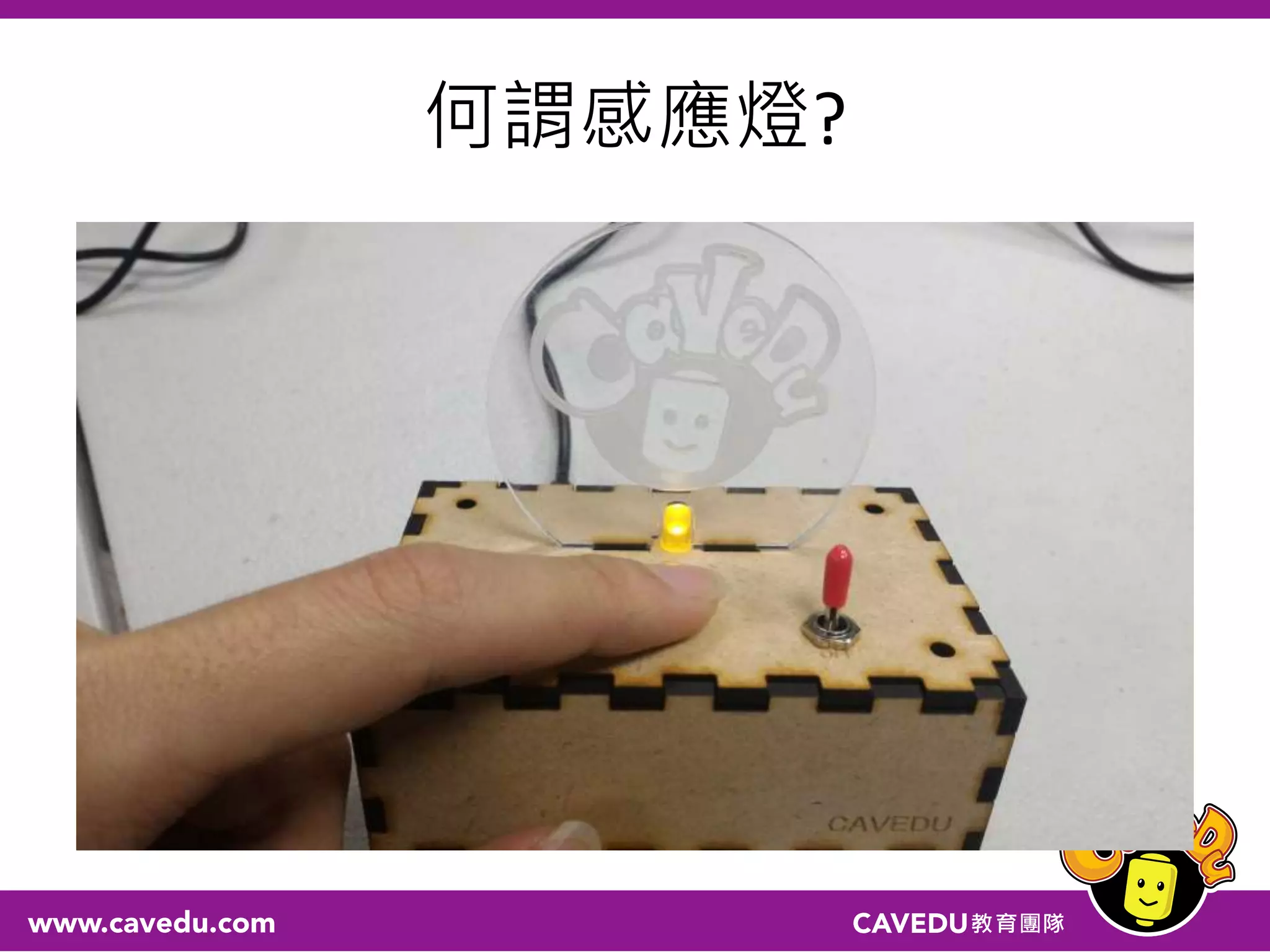

- 4.
- 5.

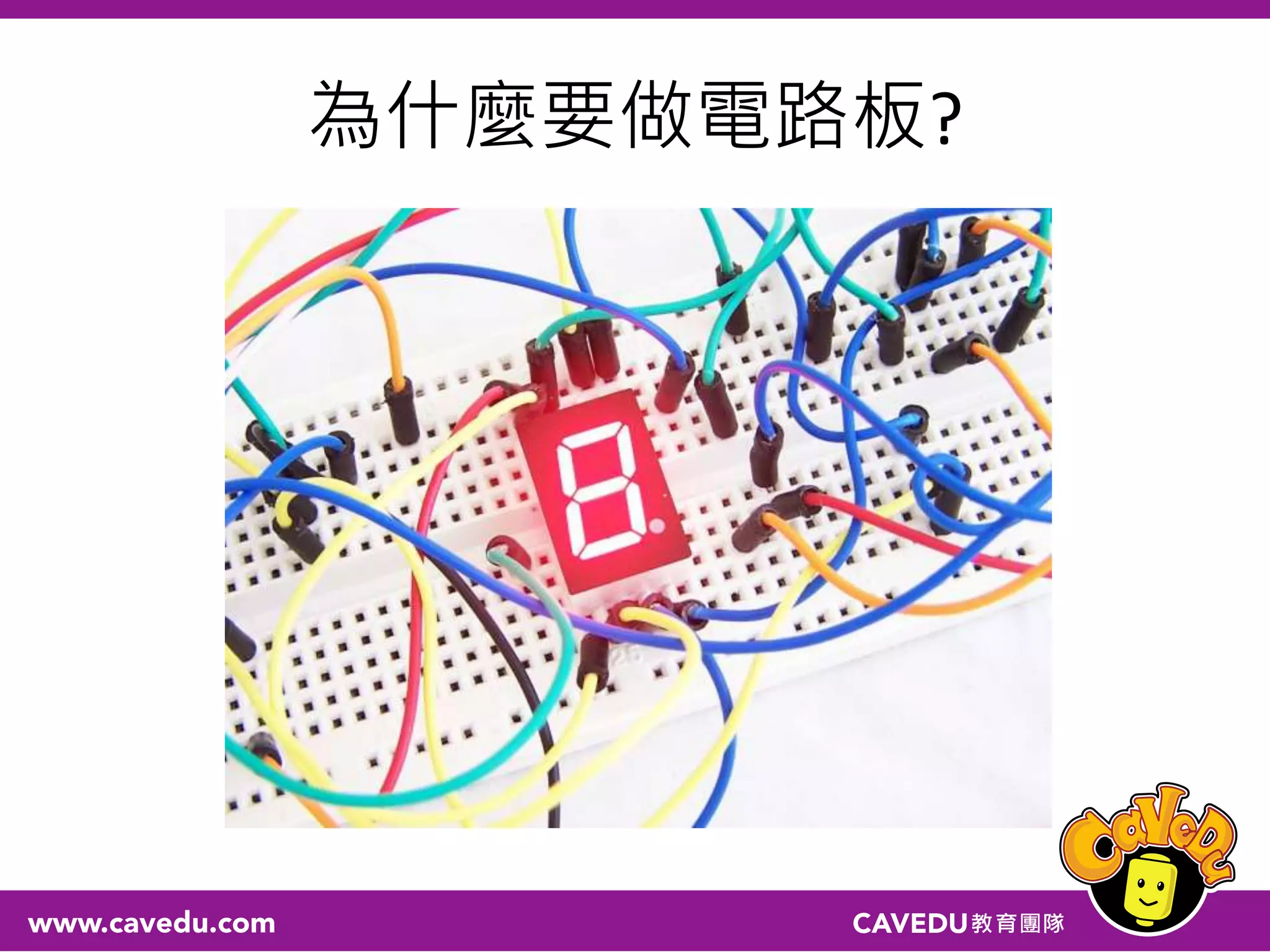

- 6.

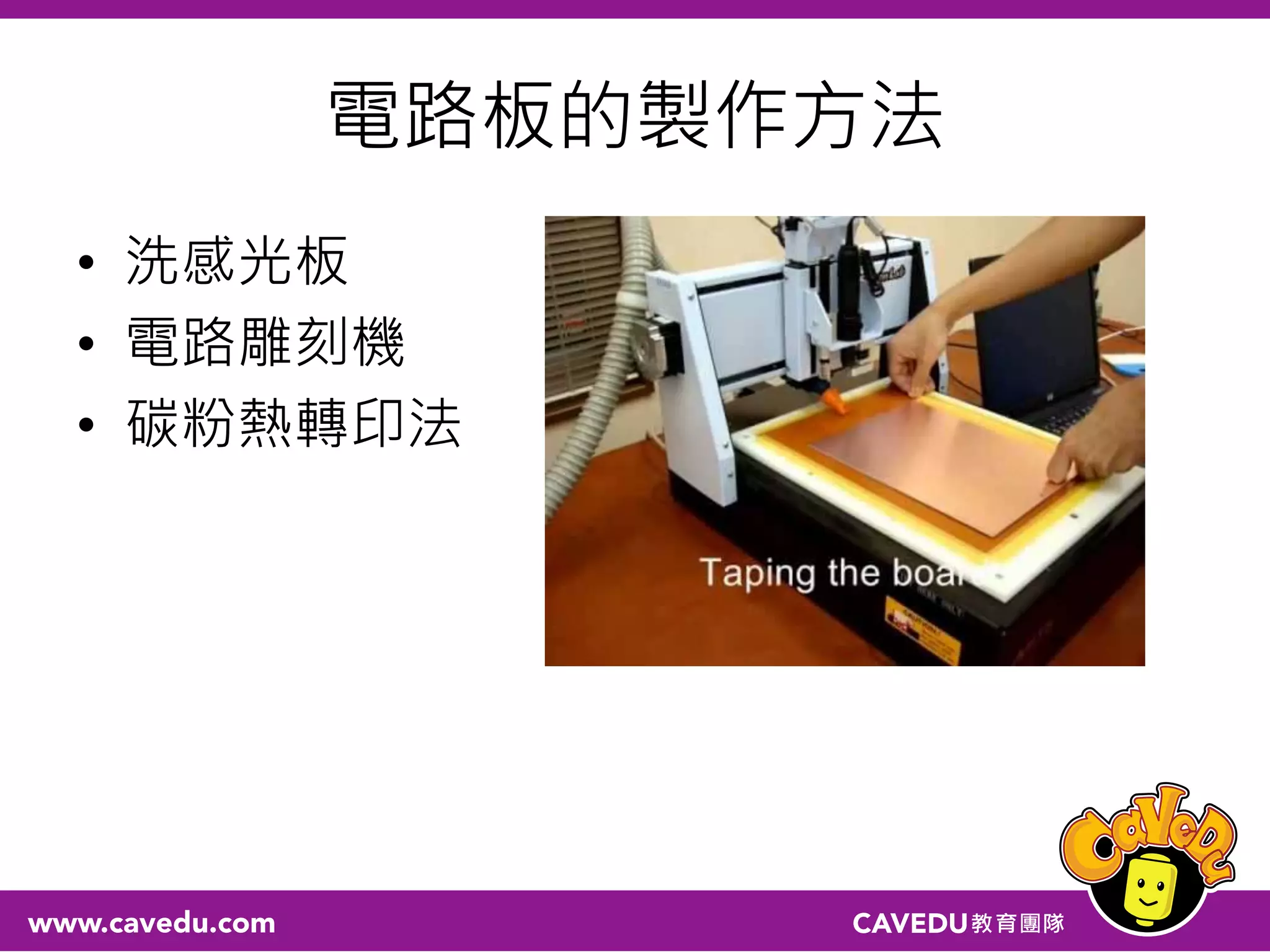

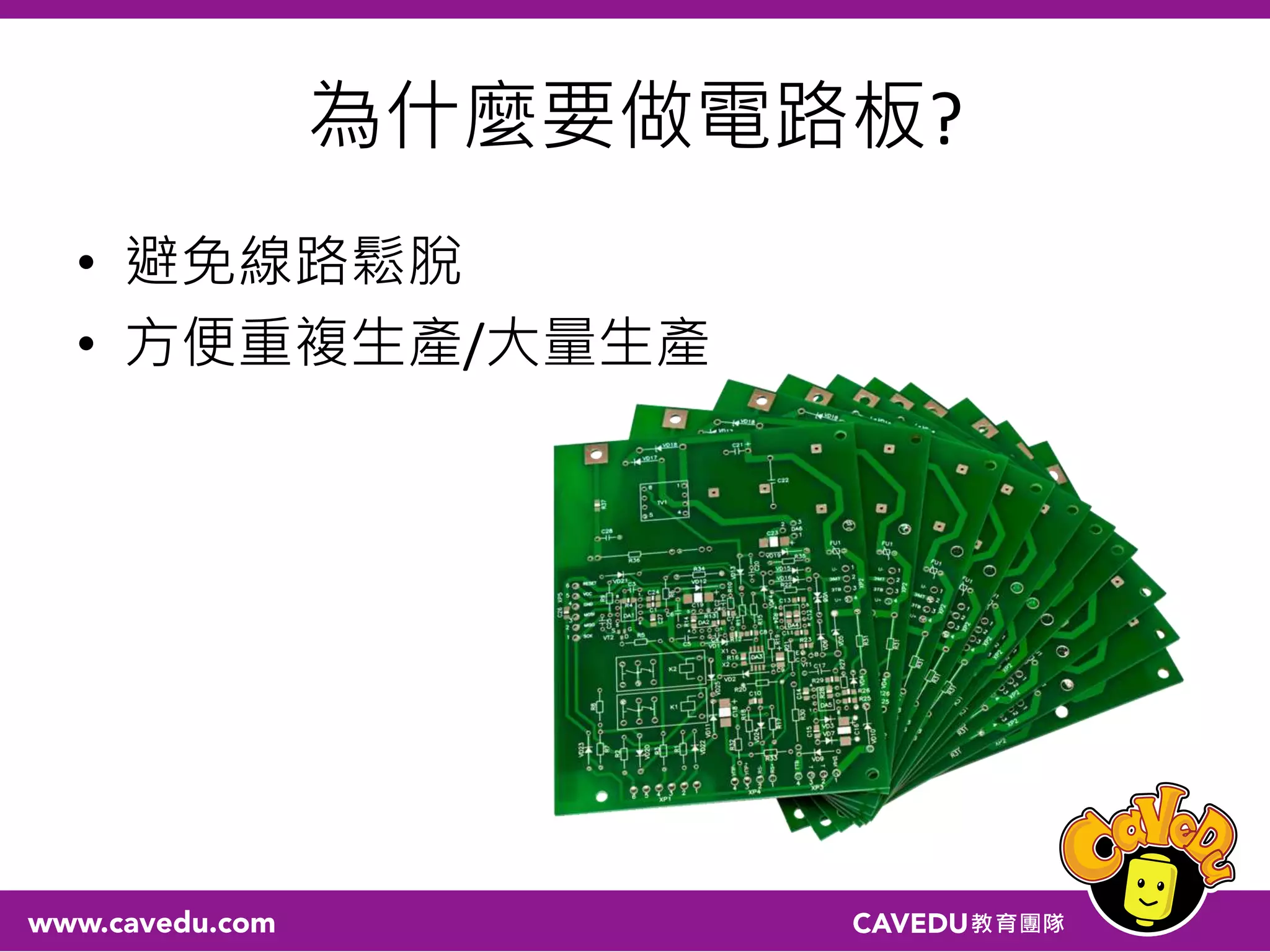

- 7.

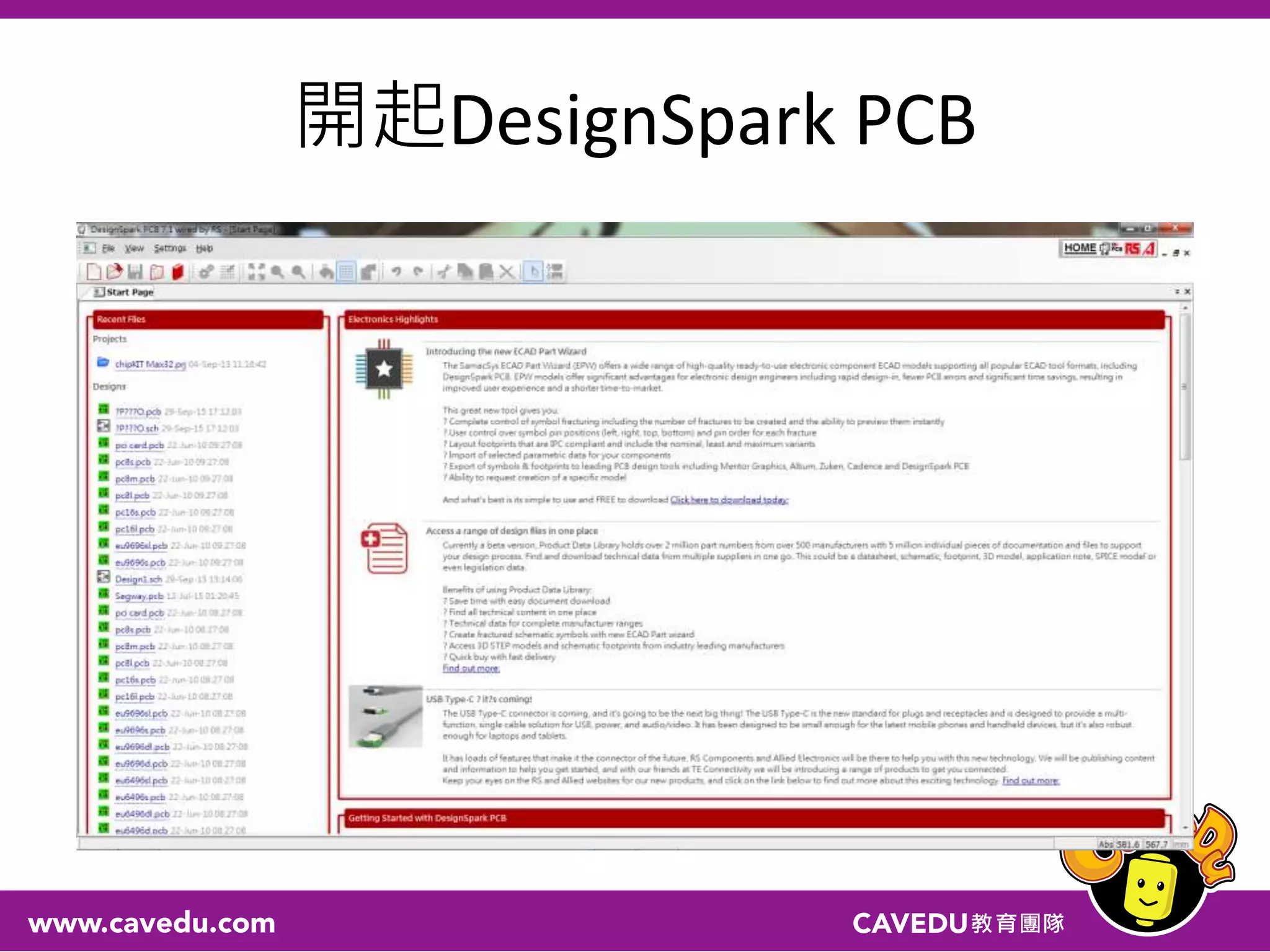

- 8.

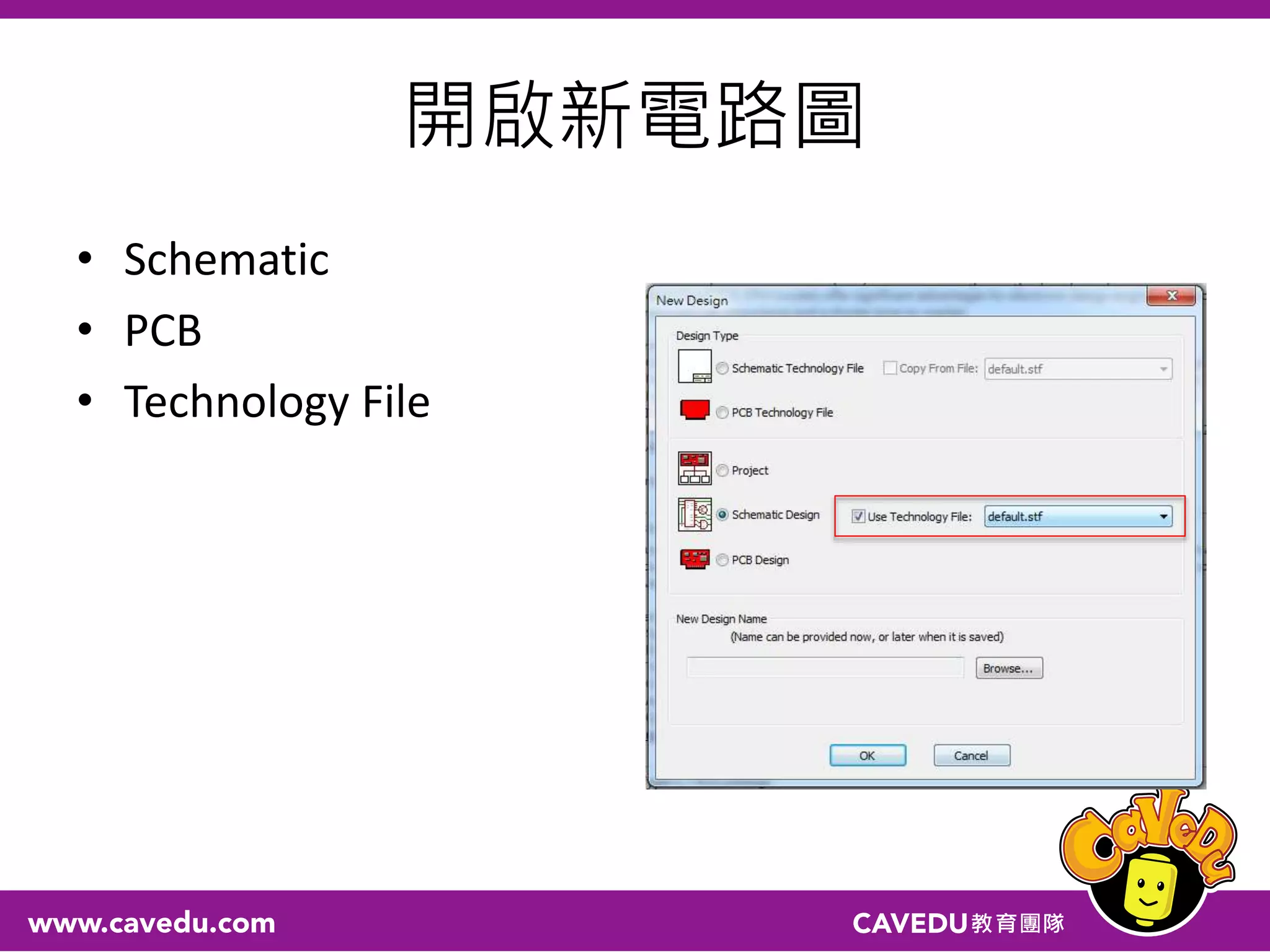

- 9. 開啟新電路圖 • Schematic • PCB •Technology File

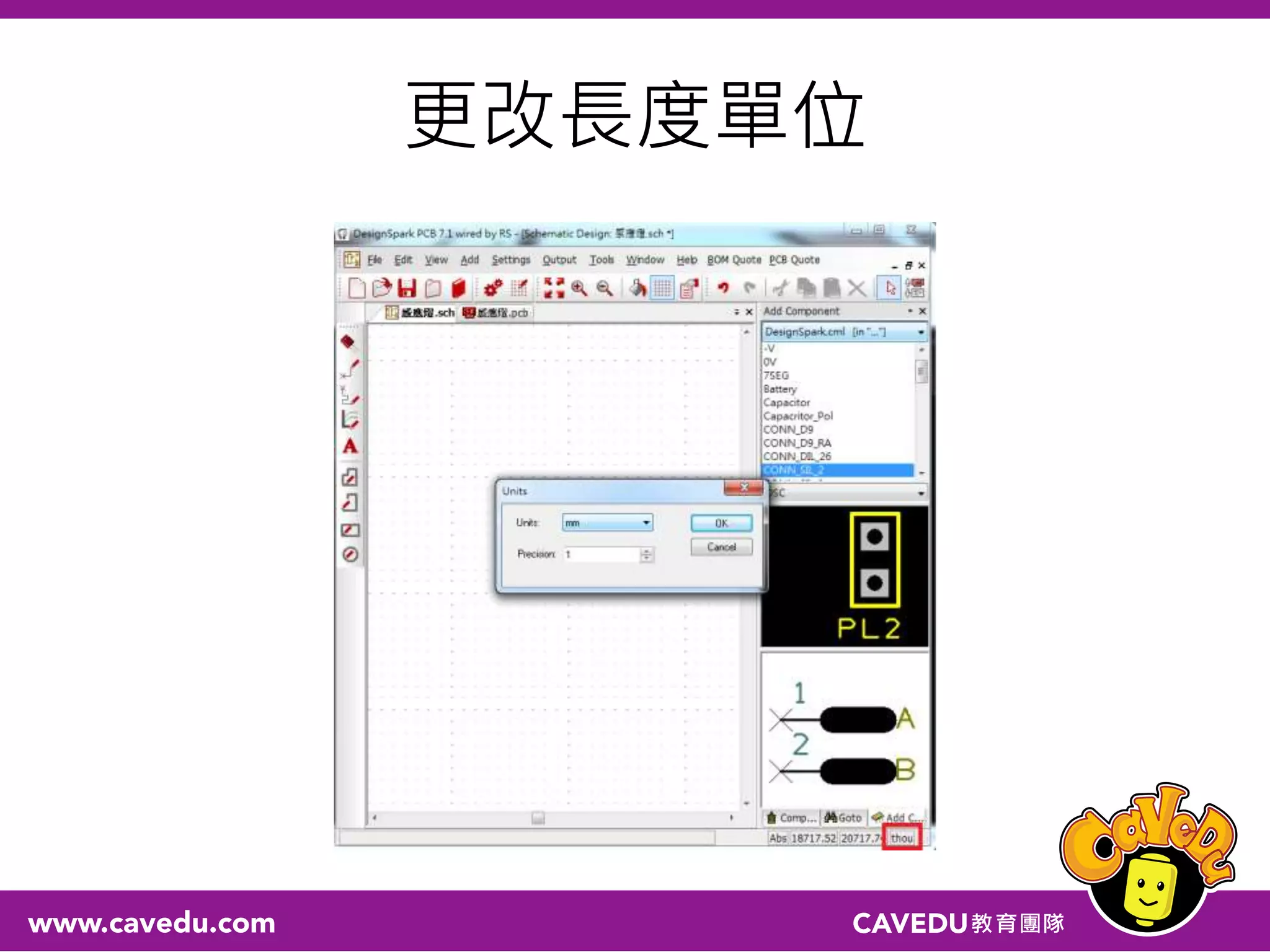

- 10.

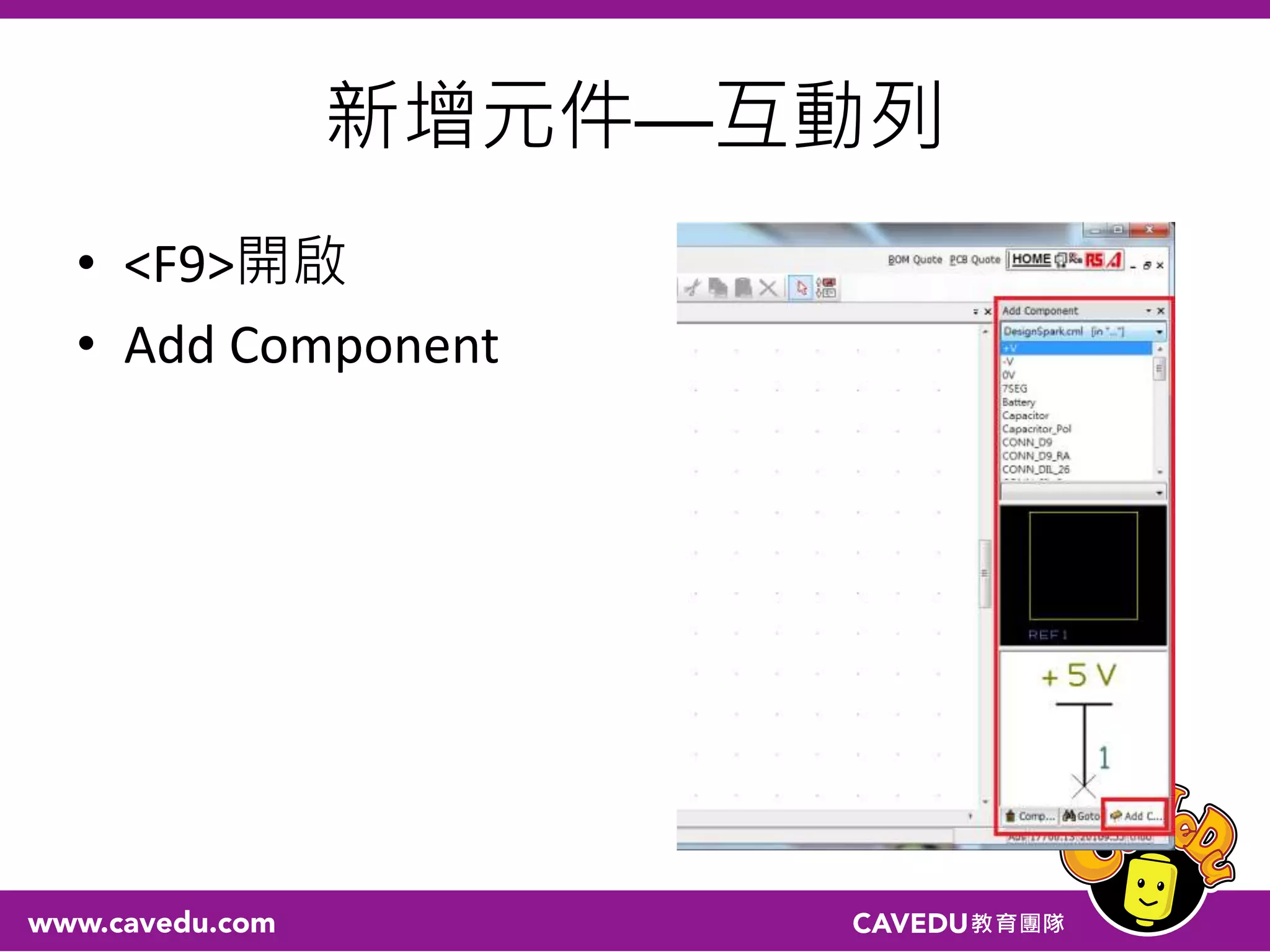

- 11. 新增元件──互動列 • <F9>開啟 • AddComponent

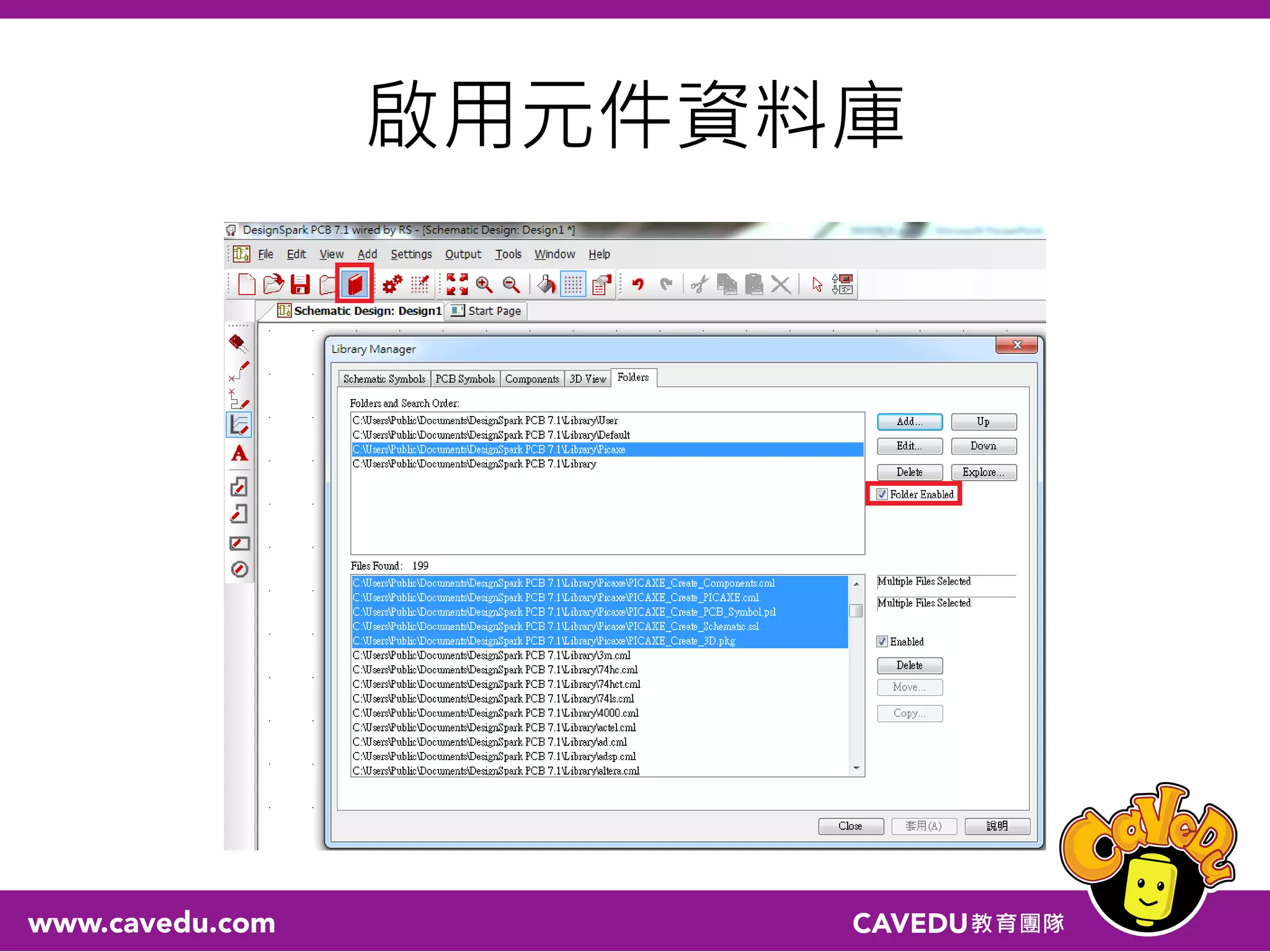

- 12.

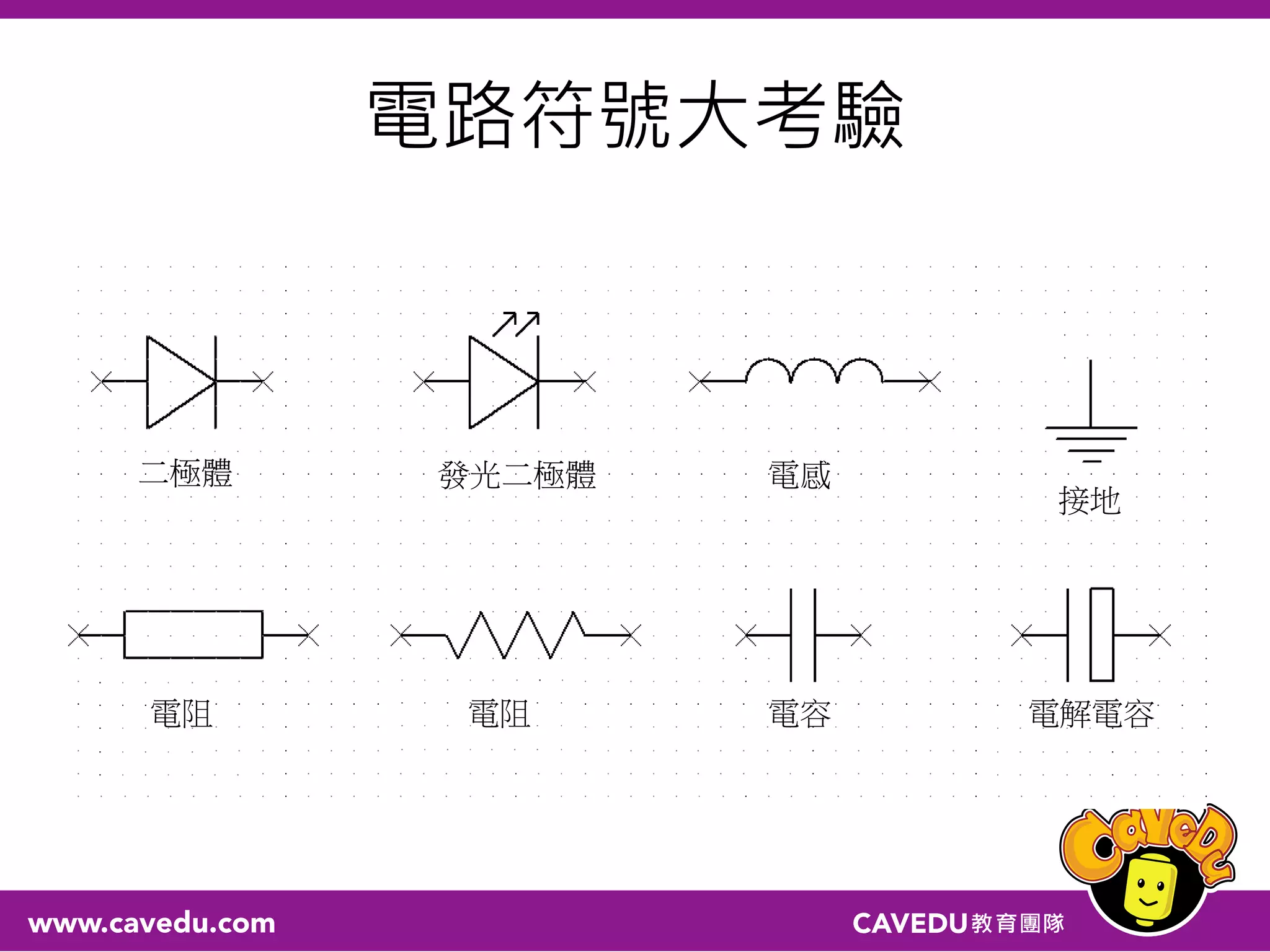

- 13.
- 14. 翻轉元件 • <R> 逆時針旋轉90度 •<Alt> + <R> 順時針旋轉 90度 • <F>水平翻轉 • <A>檢視完整大小

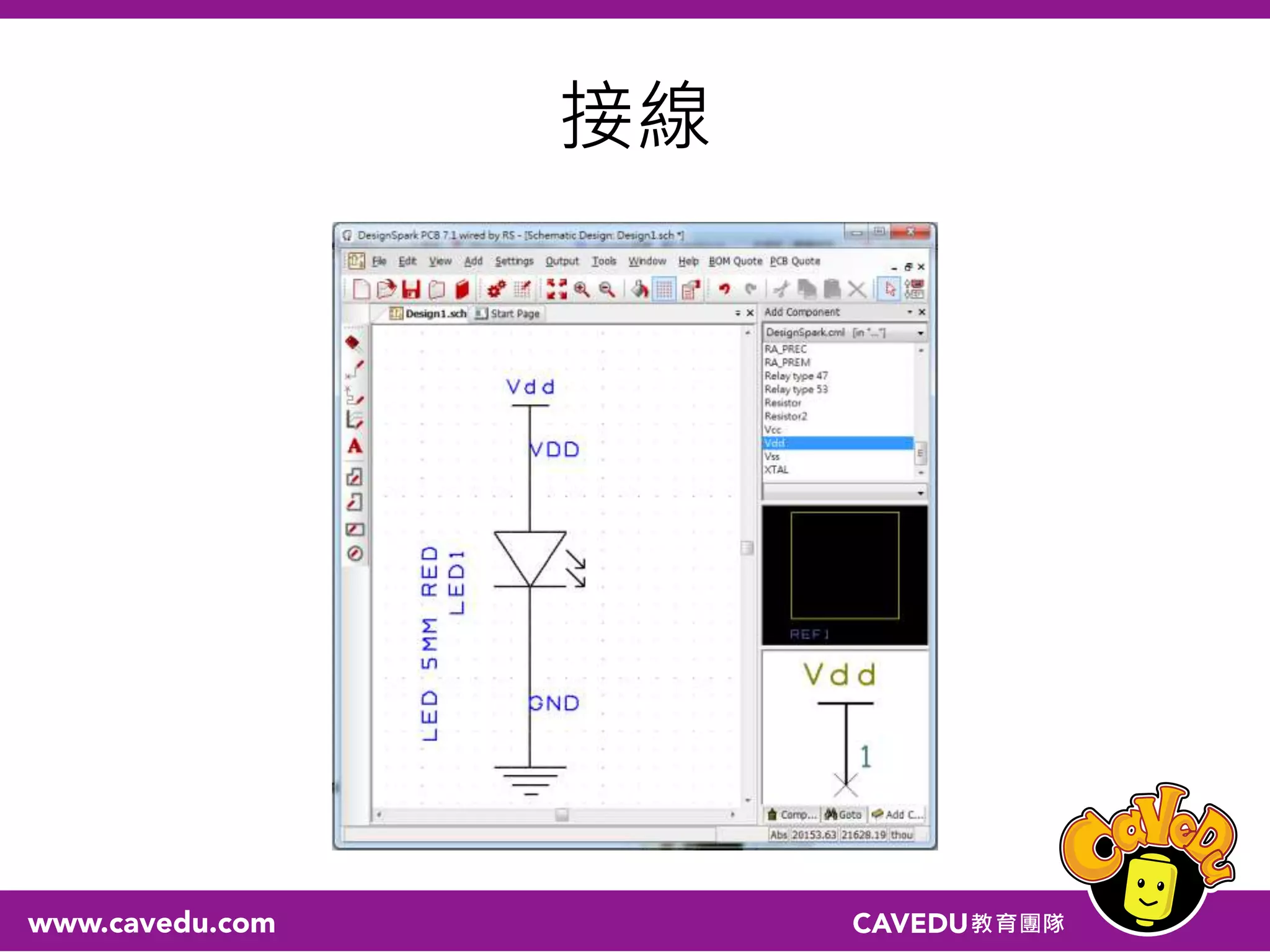

- 15.
- 16.

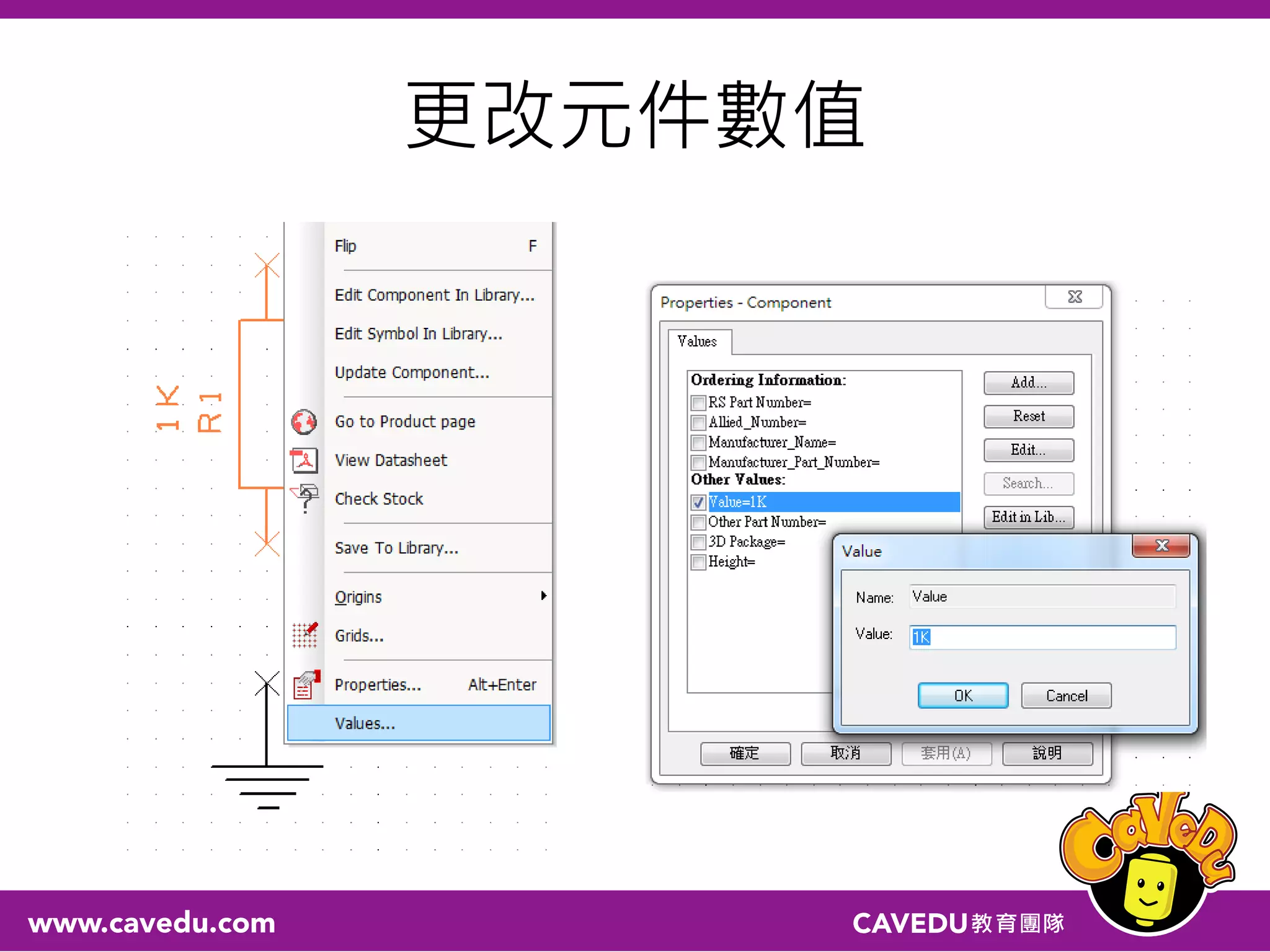

- 17.
- 18.
- 19.

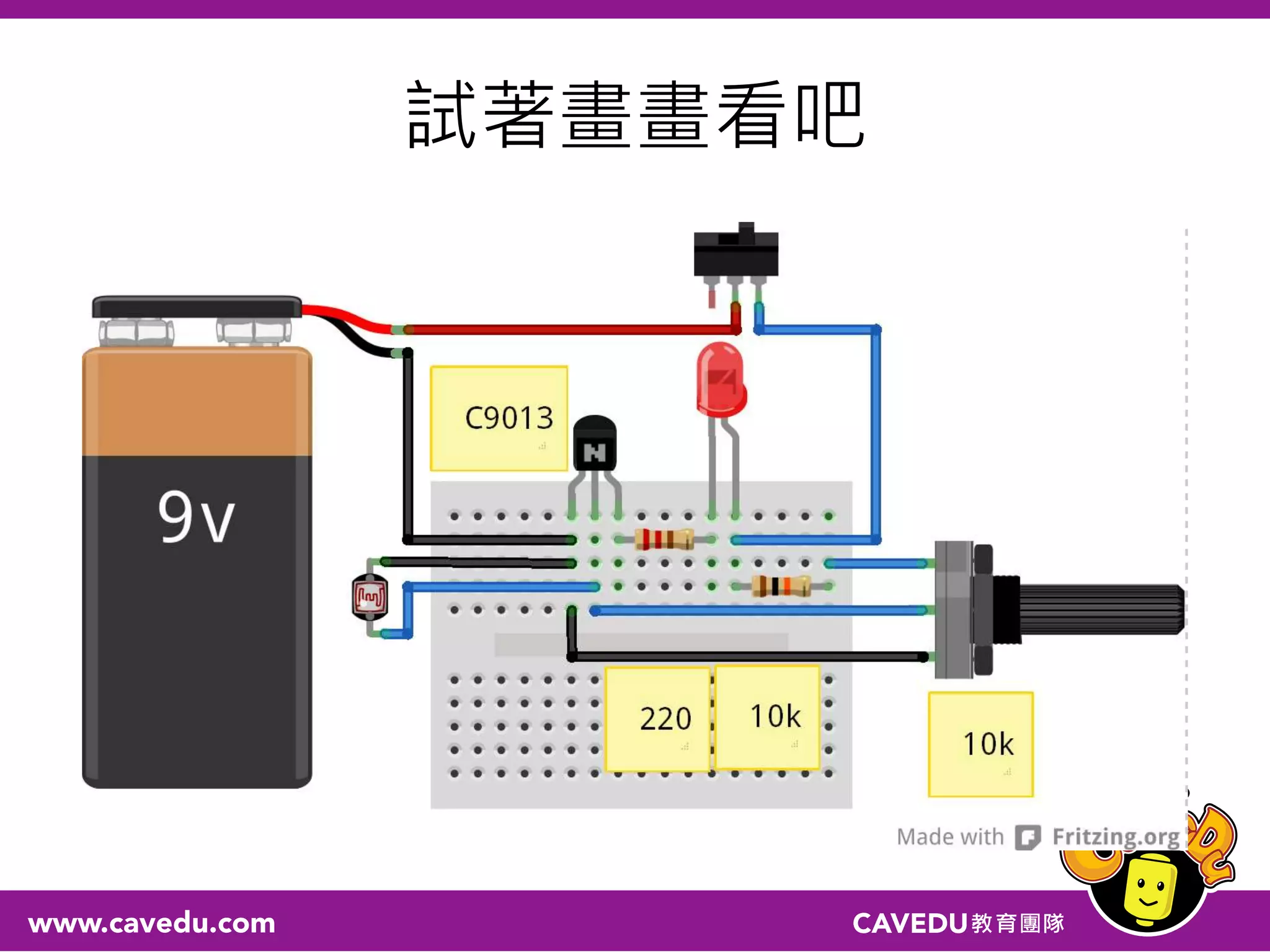

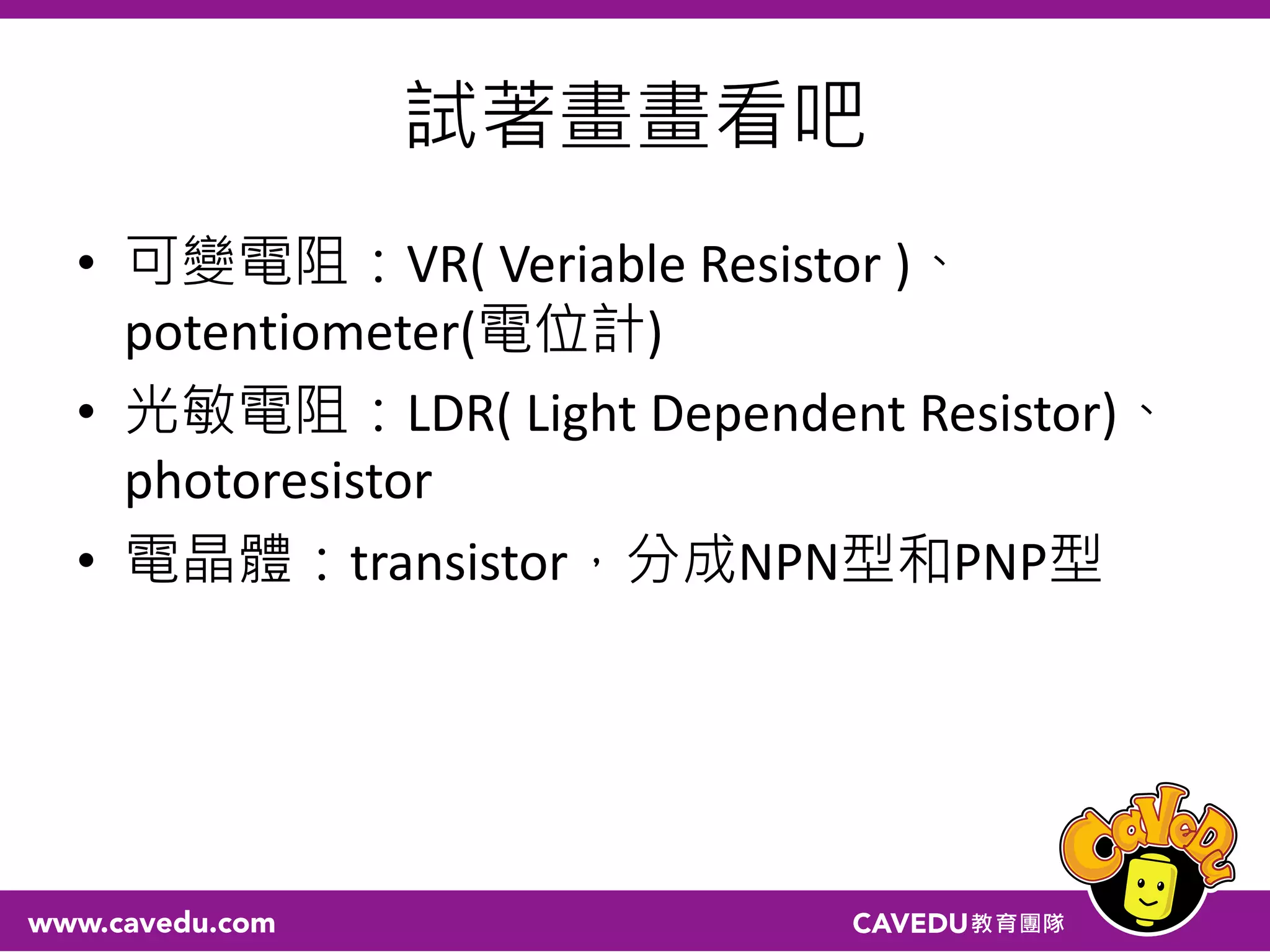

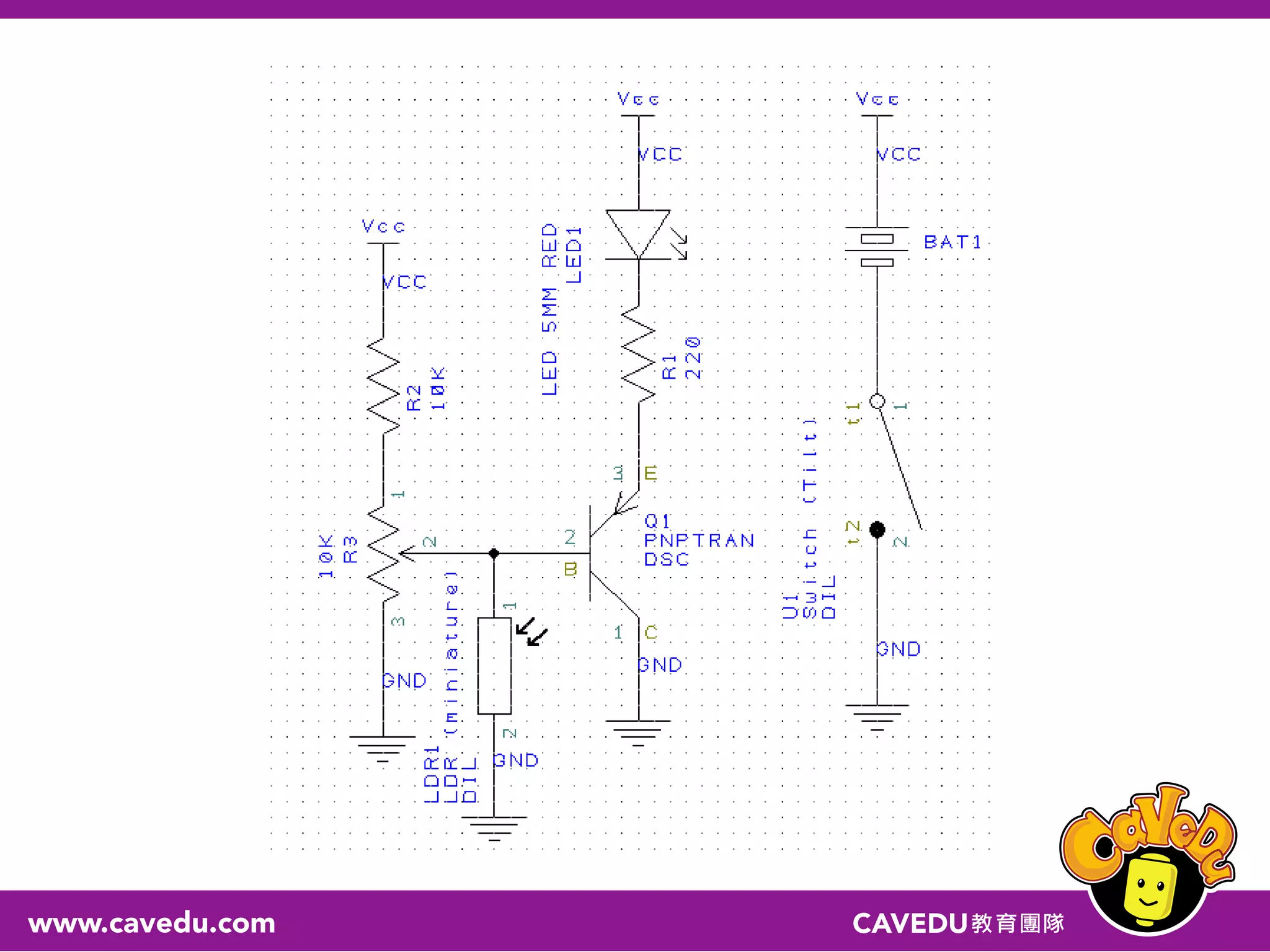

- 20. 試著畫畫看吧 • 可變電阻：VR( VeriableResistor )、 potentiometer(電位計) • 光敏電阻：LDR( Light Dependent Resistor)、 photoresistor • 電晶體：transistor，分成NPN型和PNP型

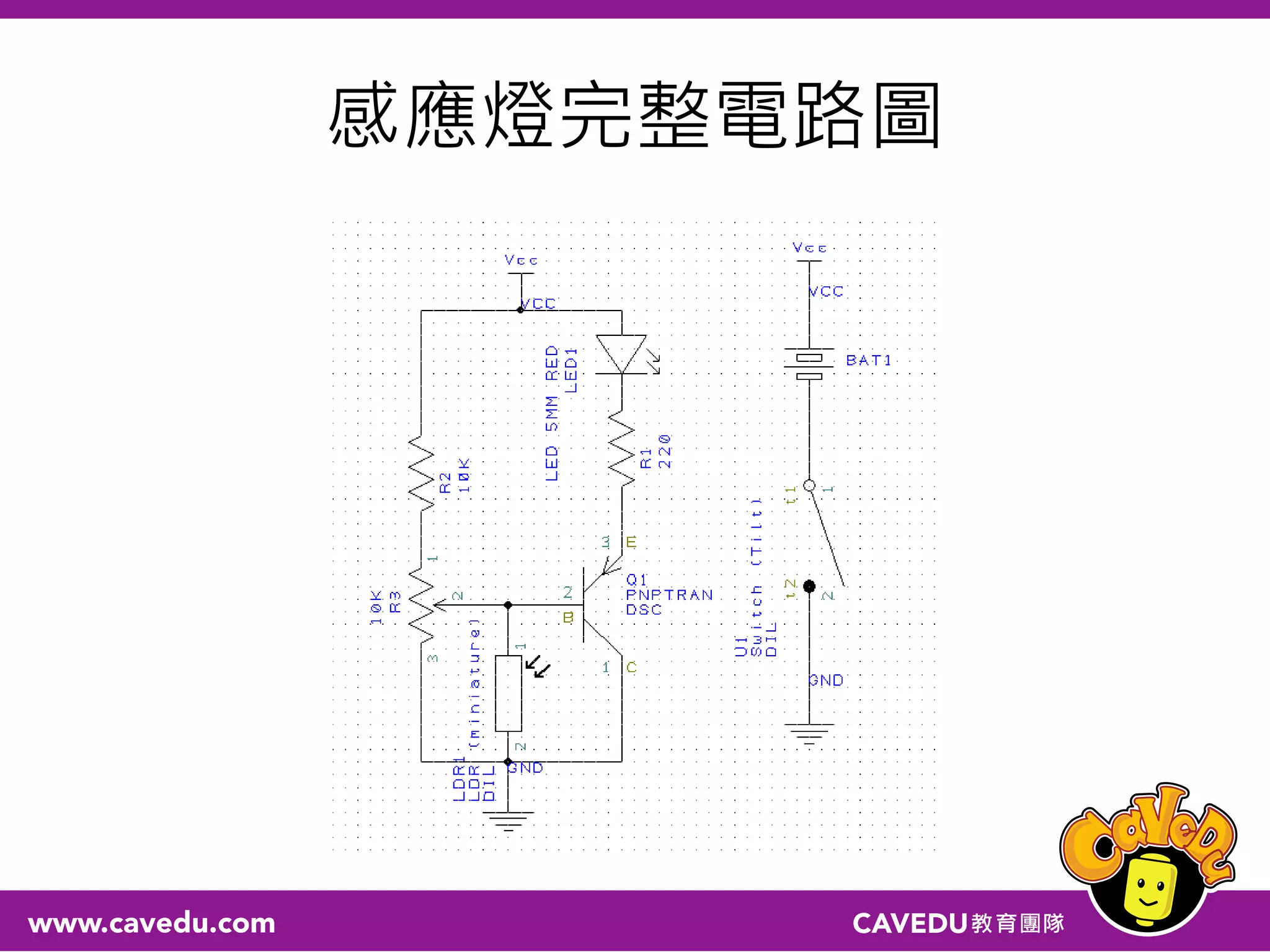

- 21.

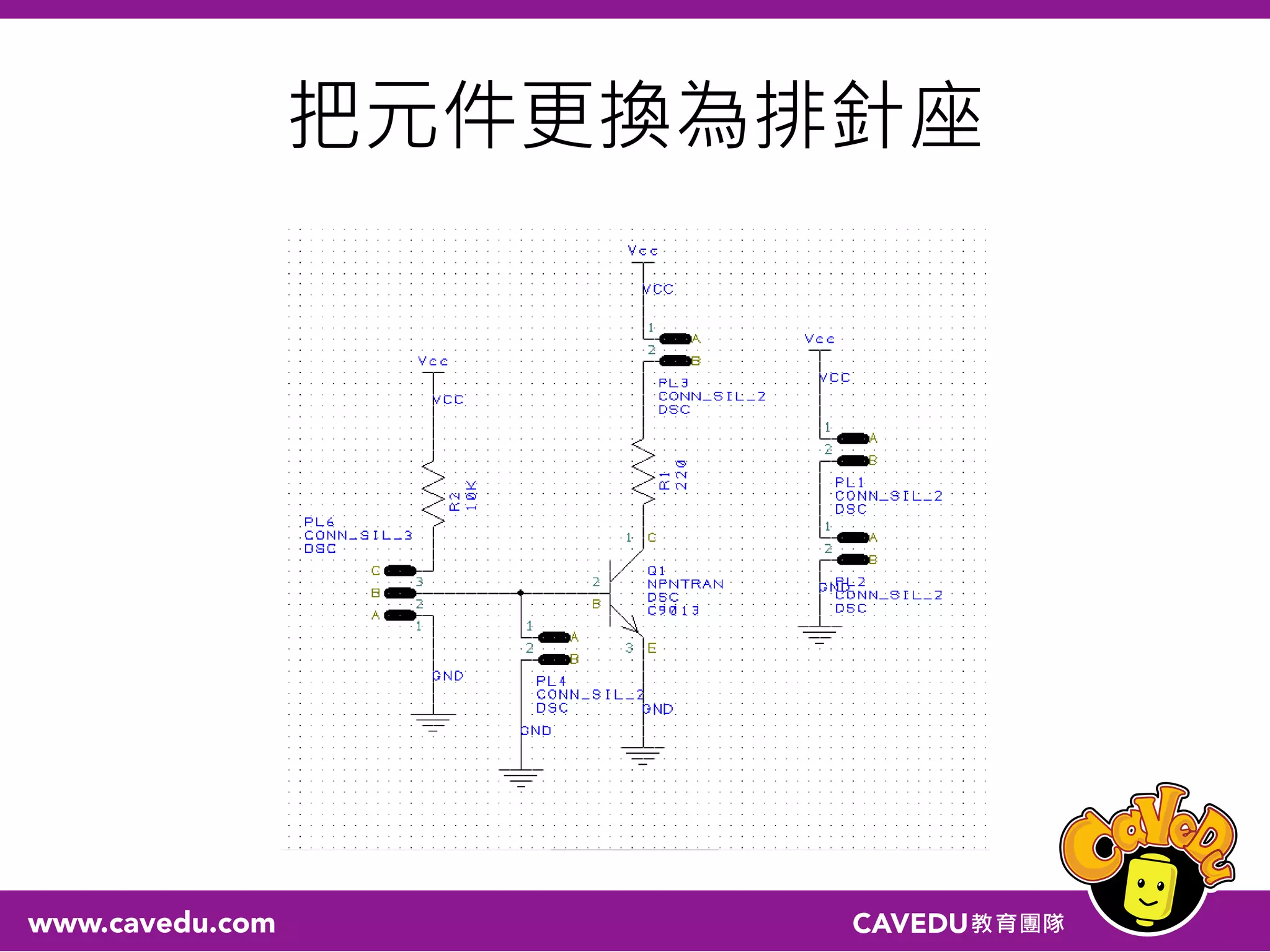

- 23.

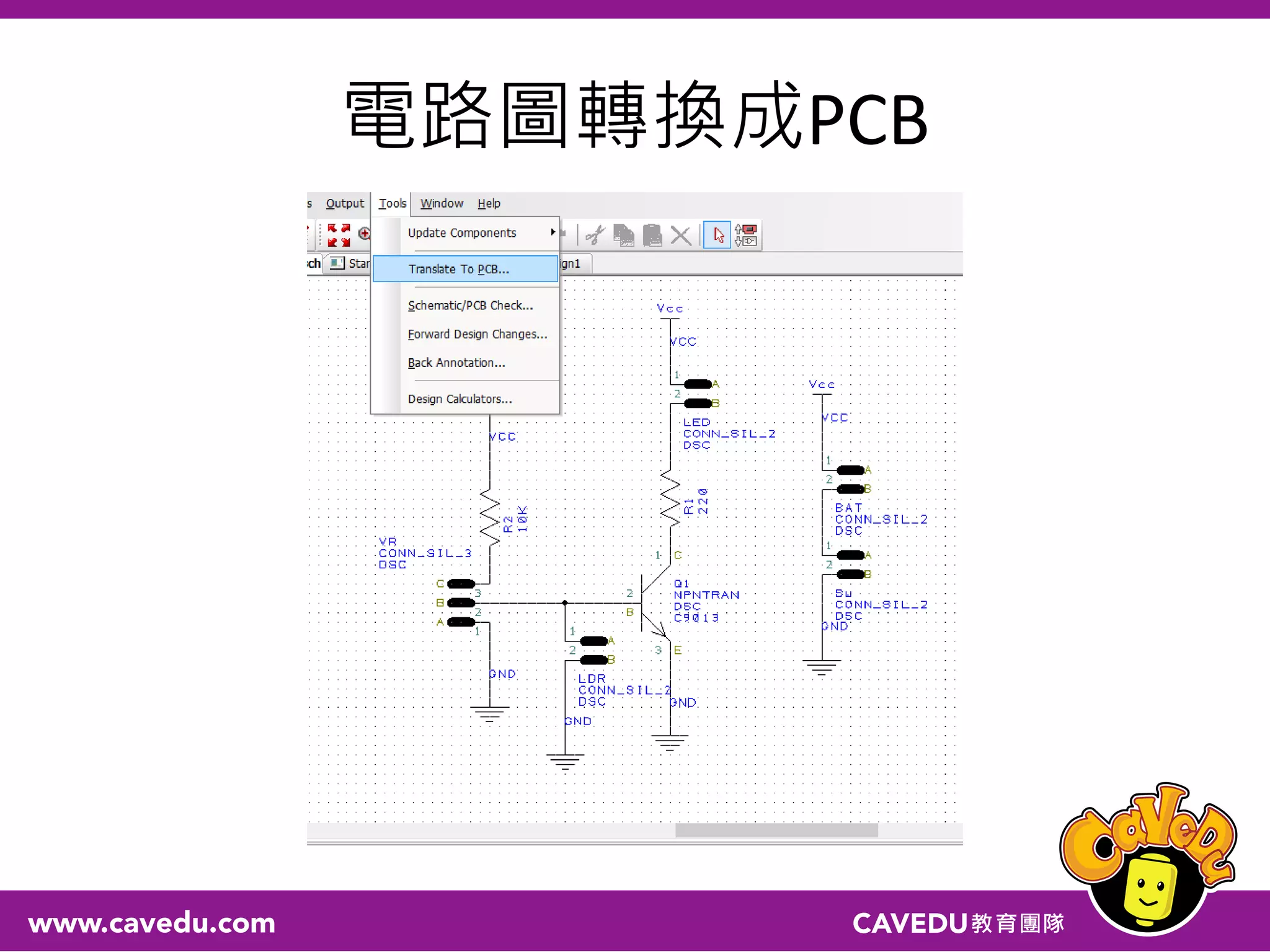

- 24.
- 25.

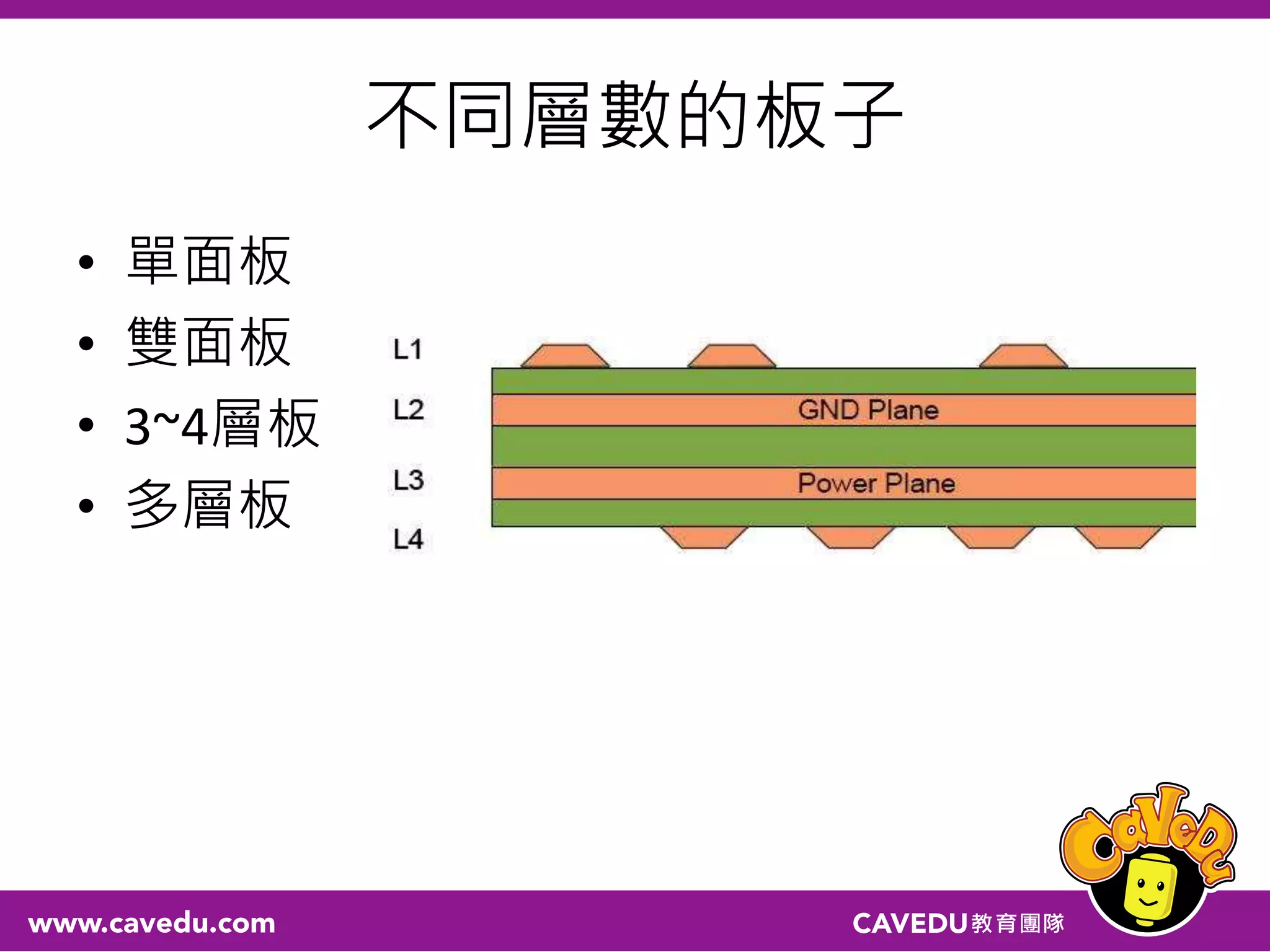

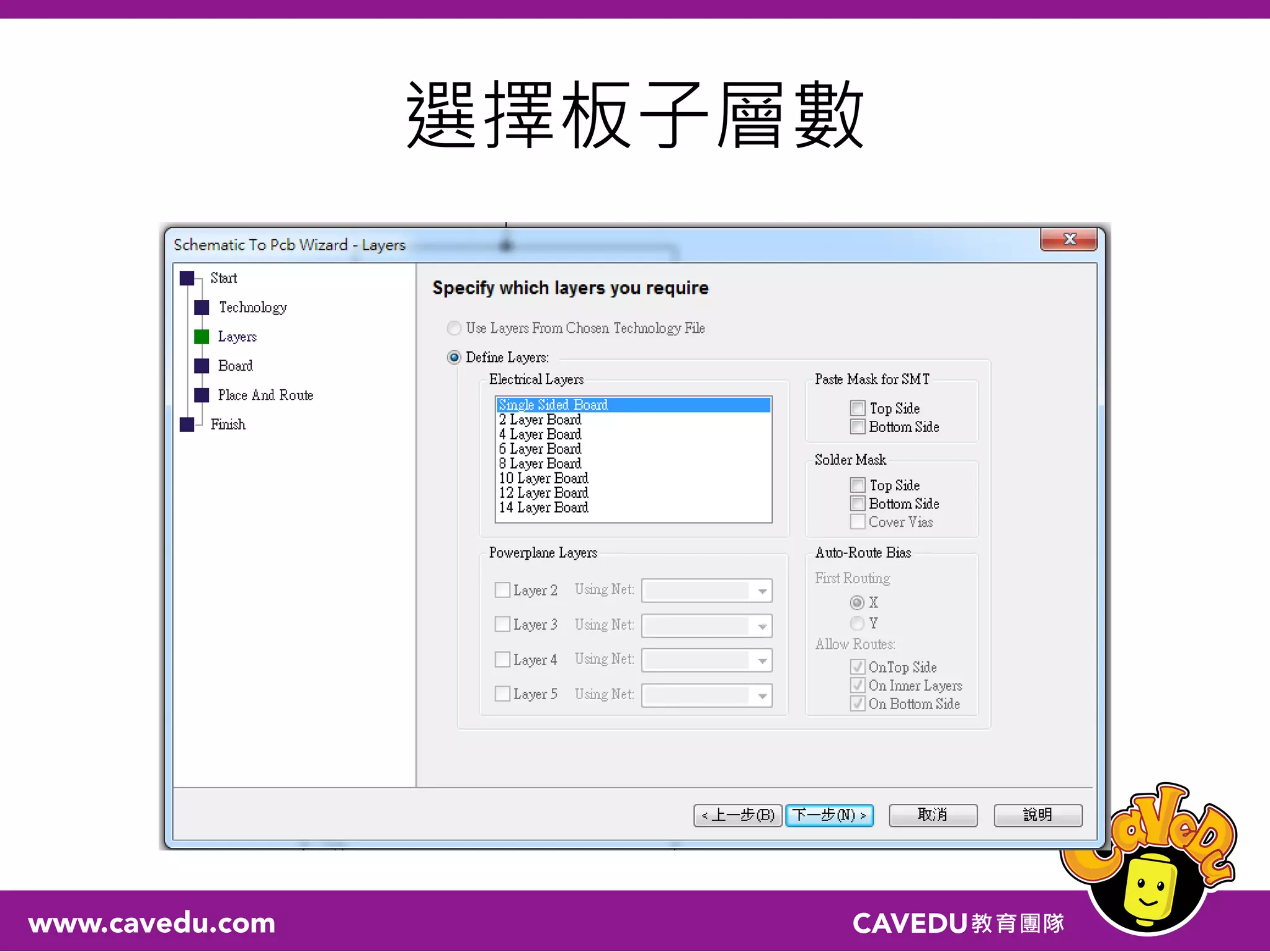

- 26. 不同層數的板子 • 單面板 • 雙面板 •3~4層板 • 多層板

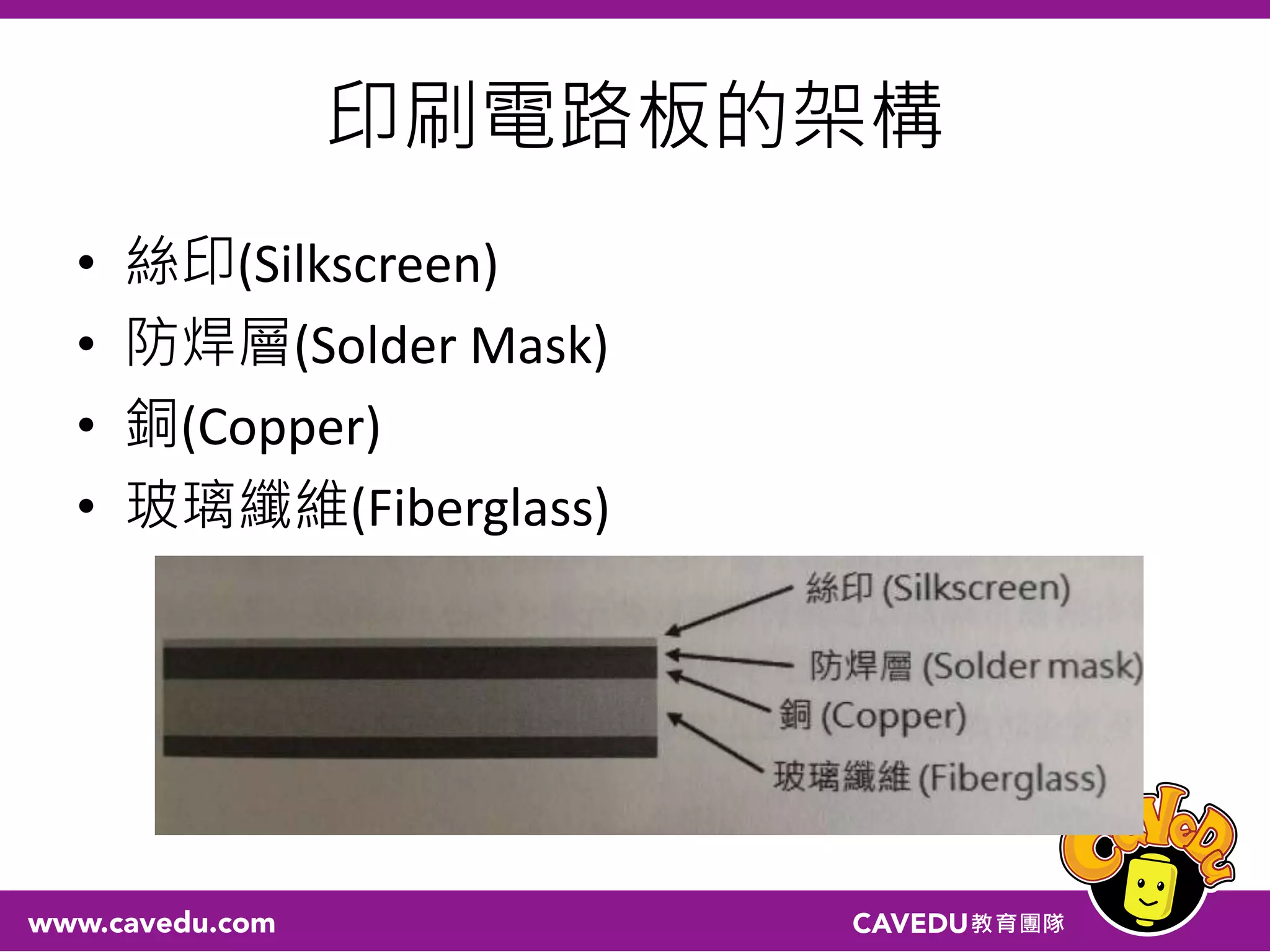

- 27. 印刷電路板的架構 • 絲印(Silkscreen) • 防焊層(SolderMask) • 銅(Copper) • 玻璃纖維(Fiberglass)

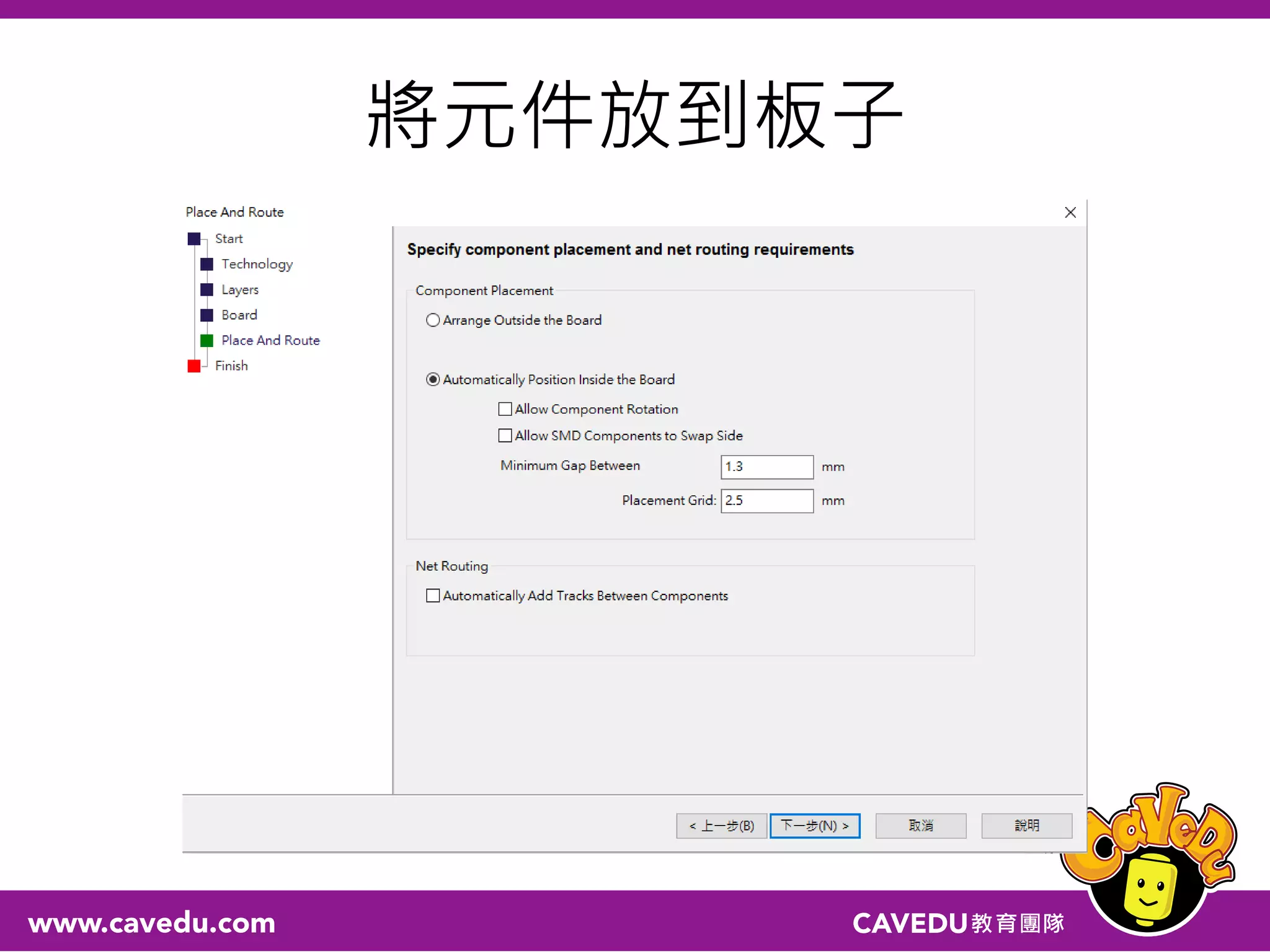

- 28.

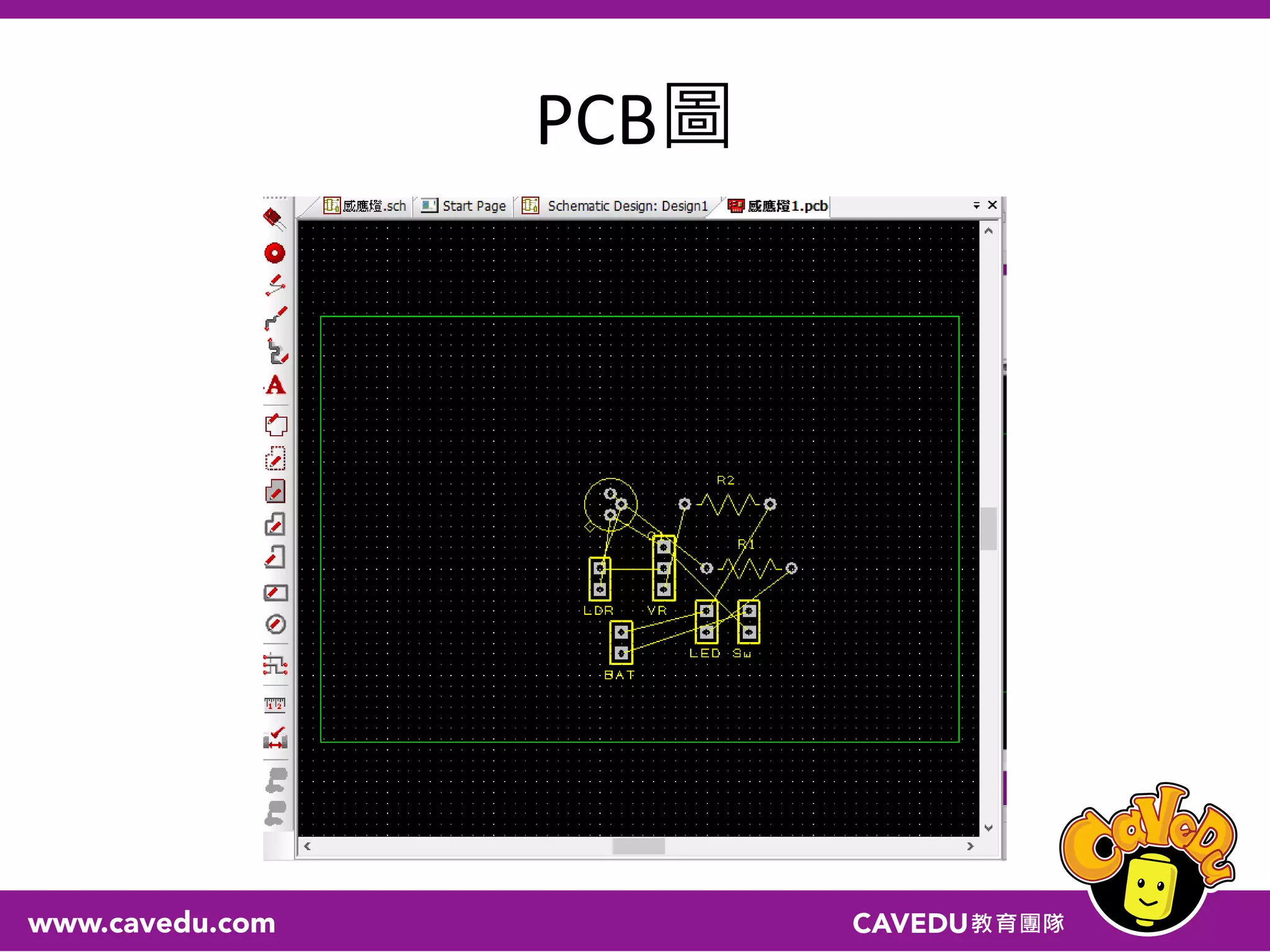

- 29.

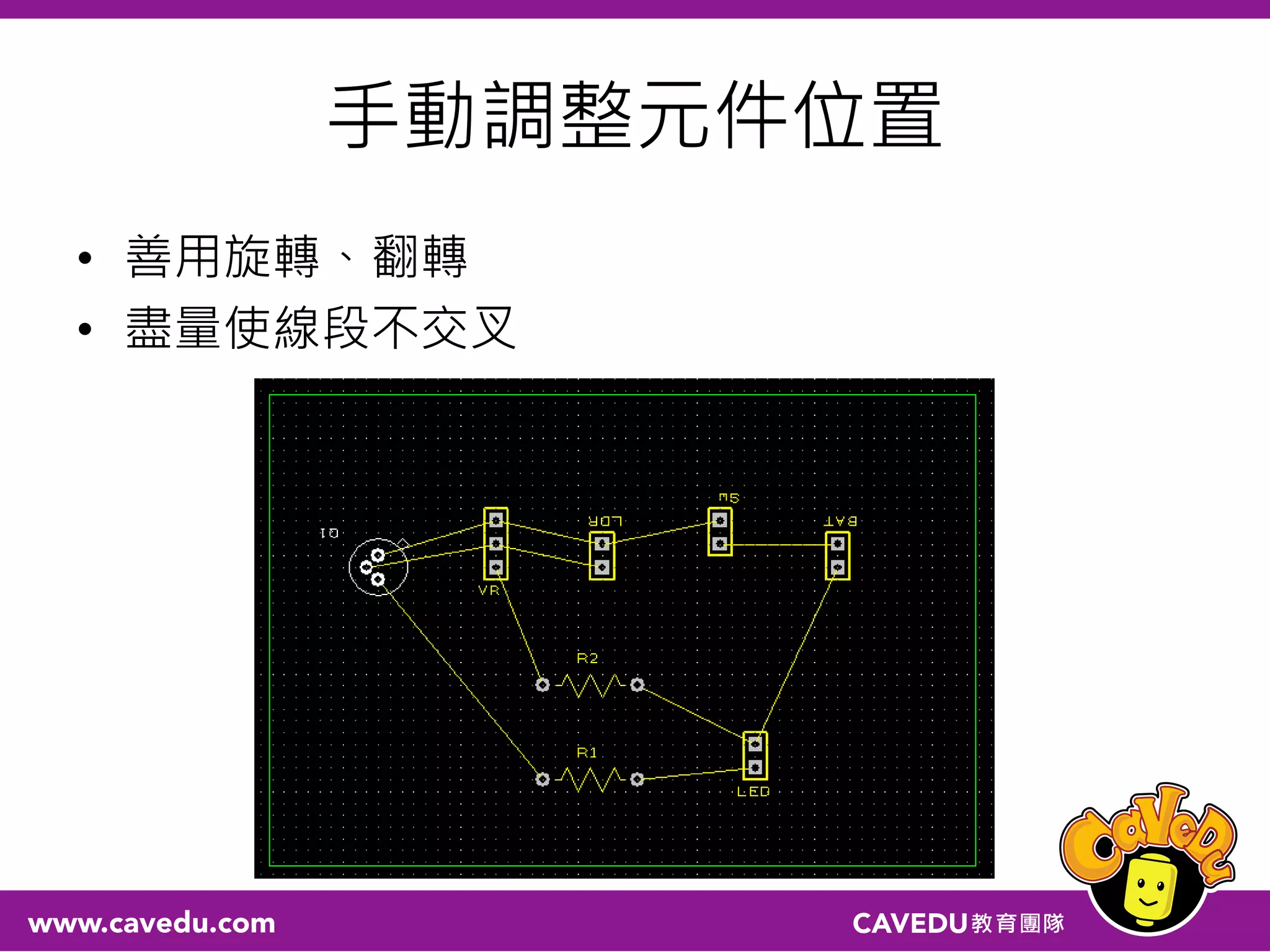

- 30.

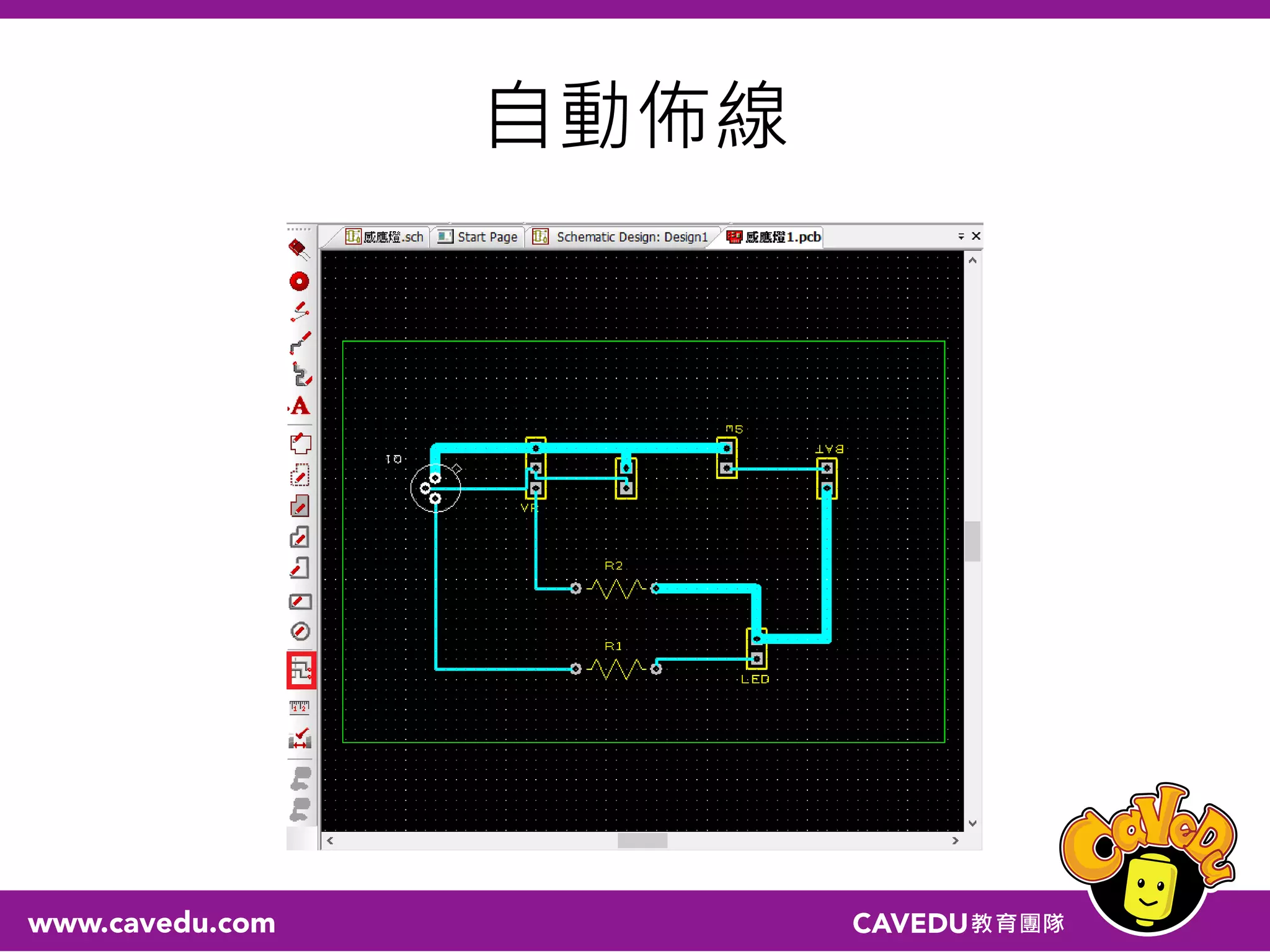

- 31.
- 32.
- 33.

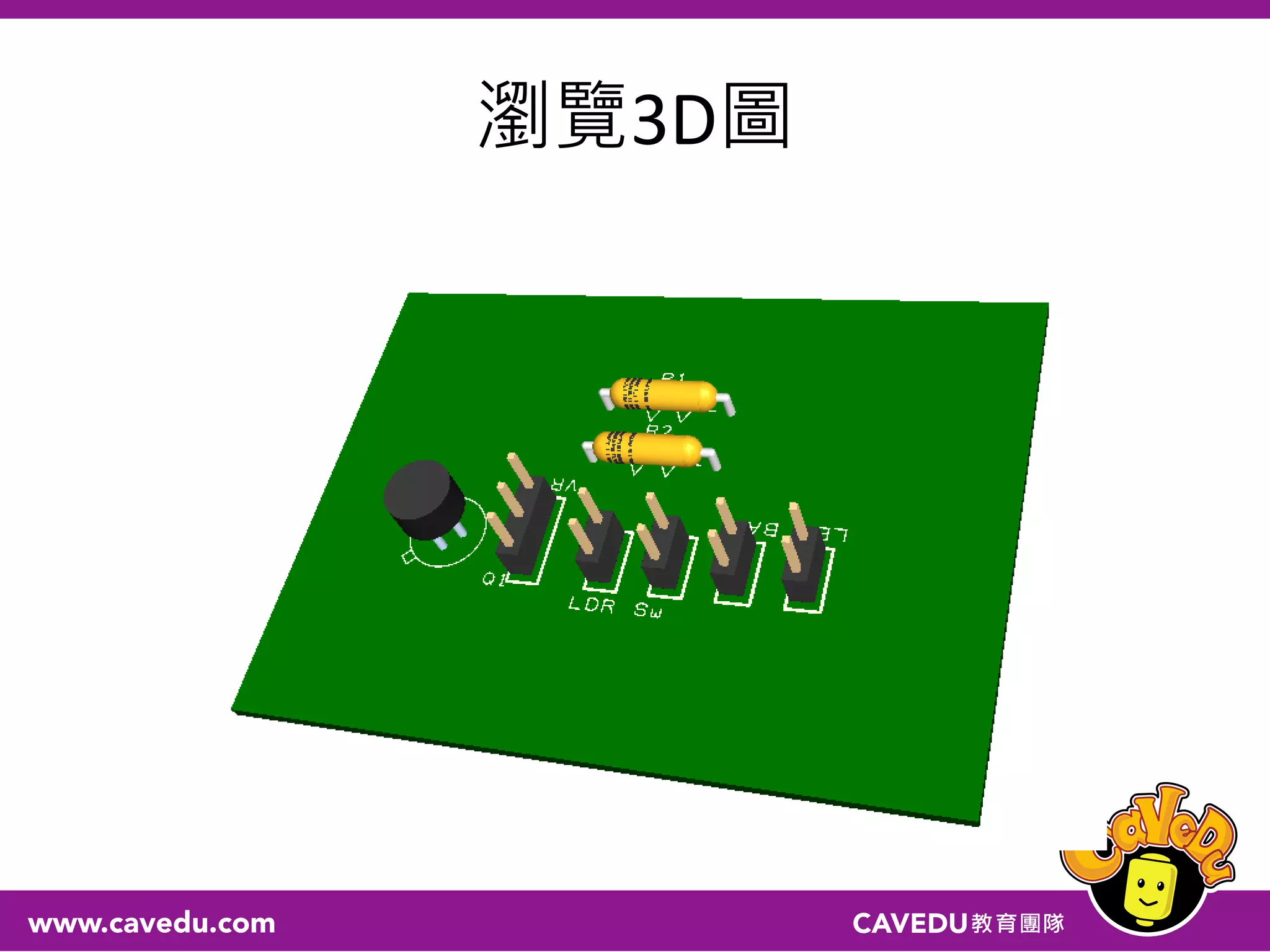

- 34.
- 35.

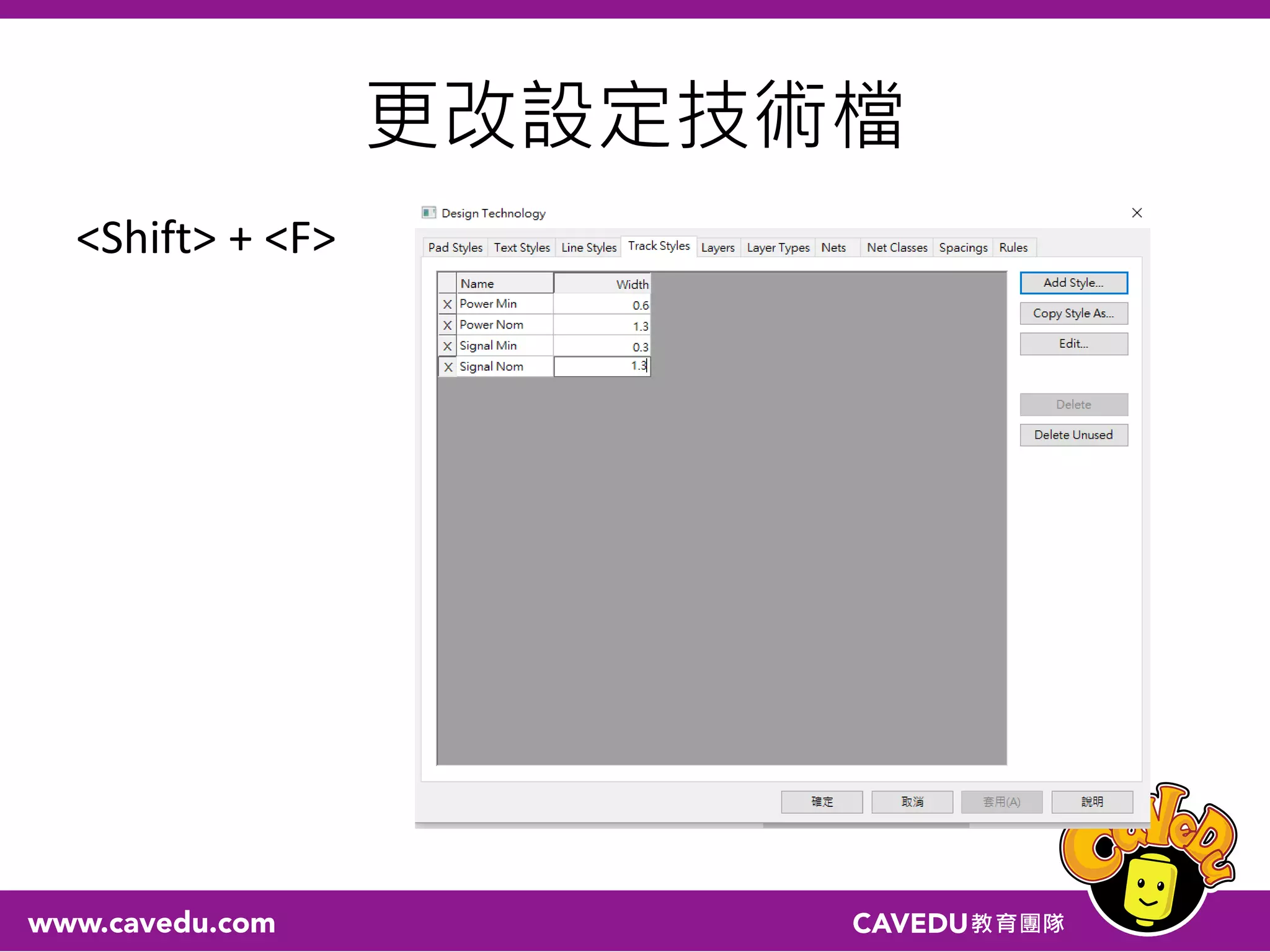

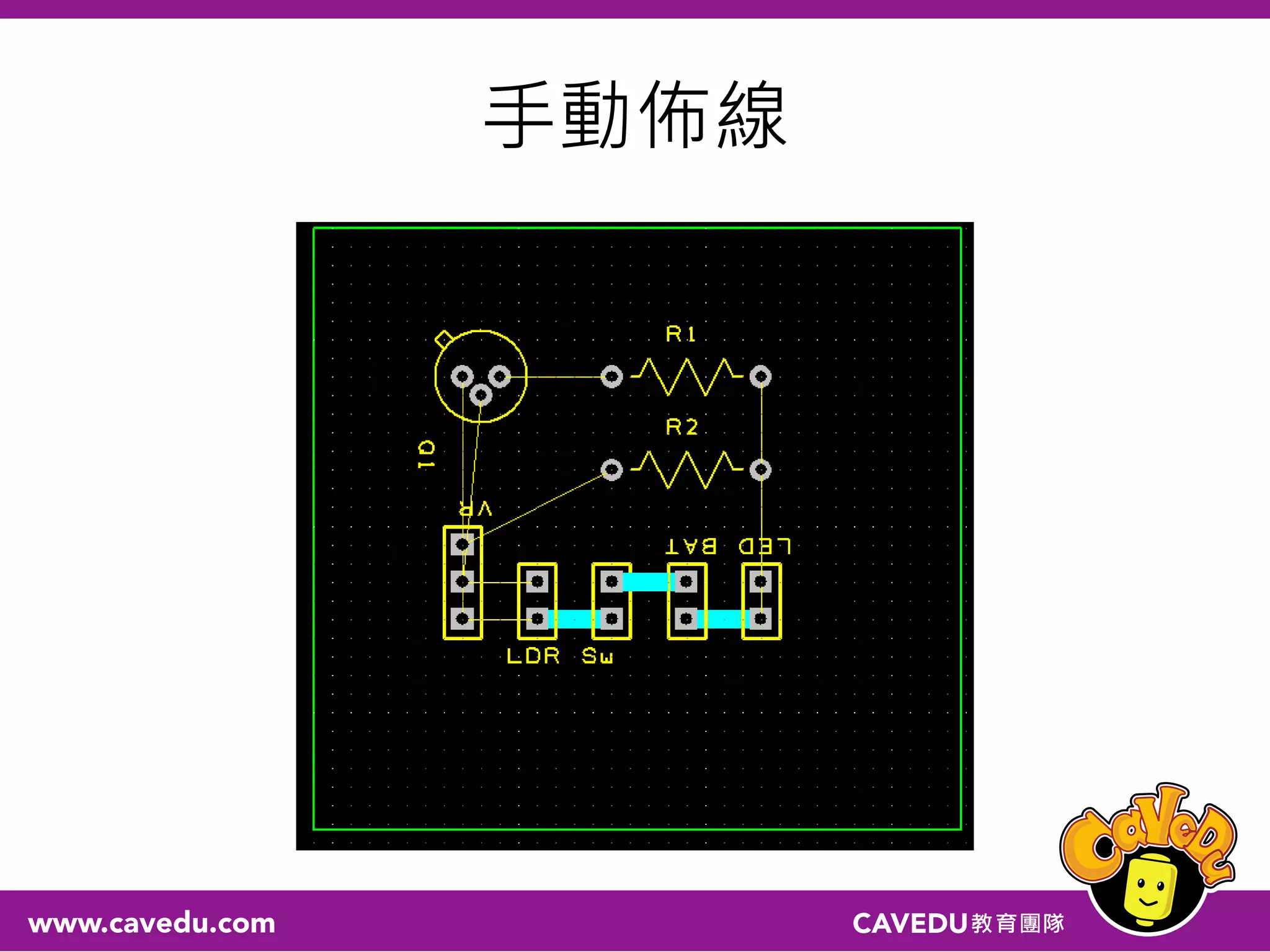

- 36.

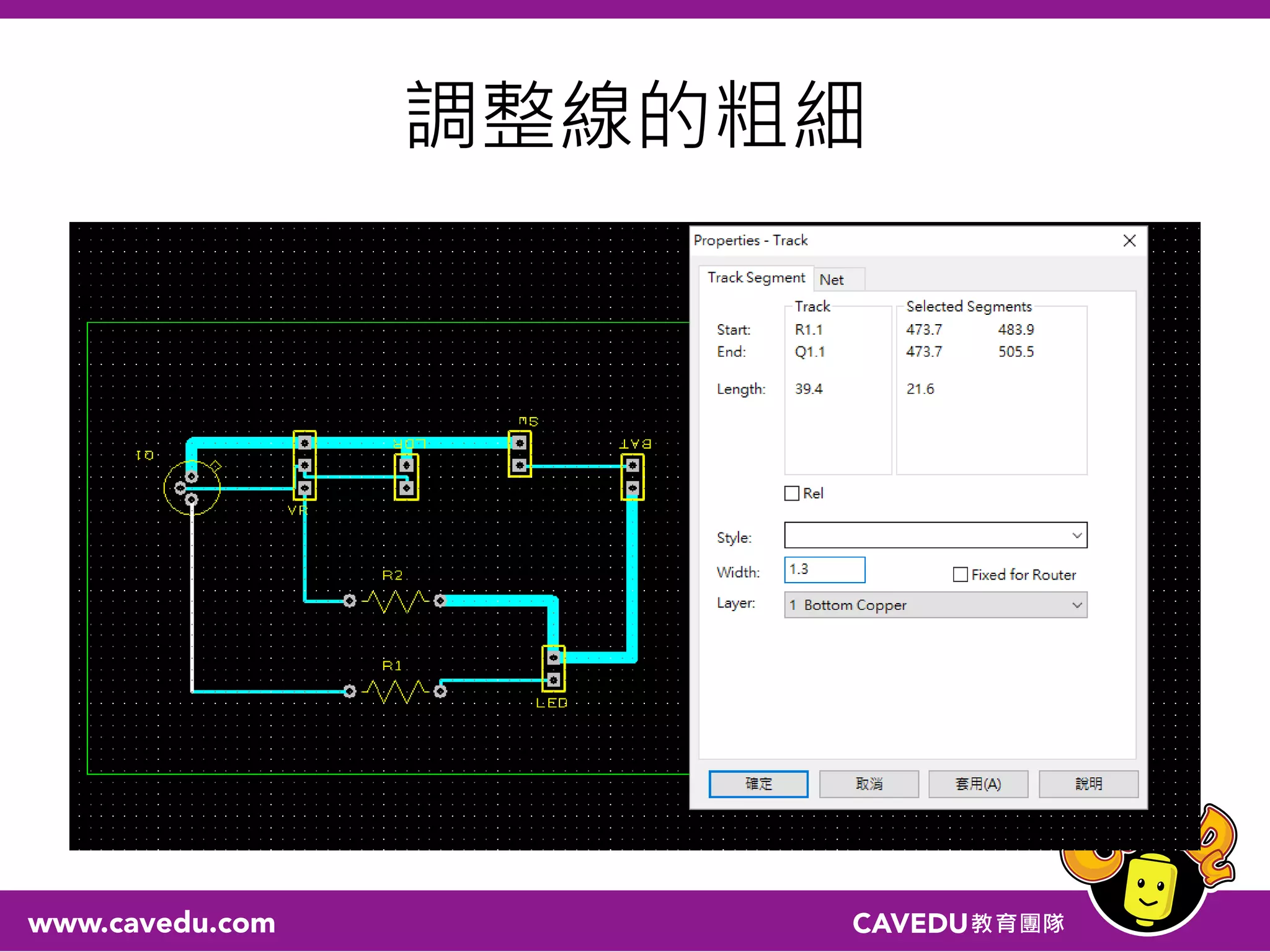

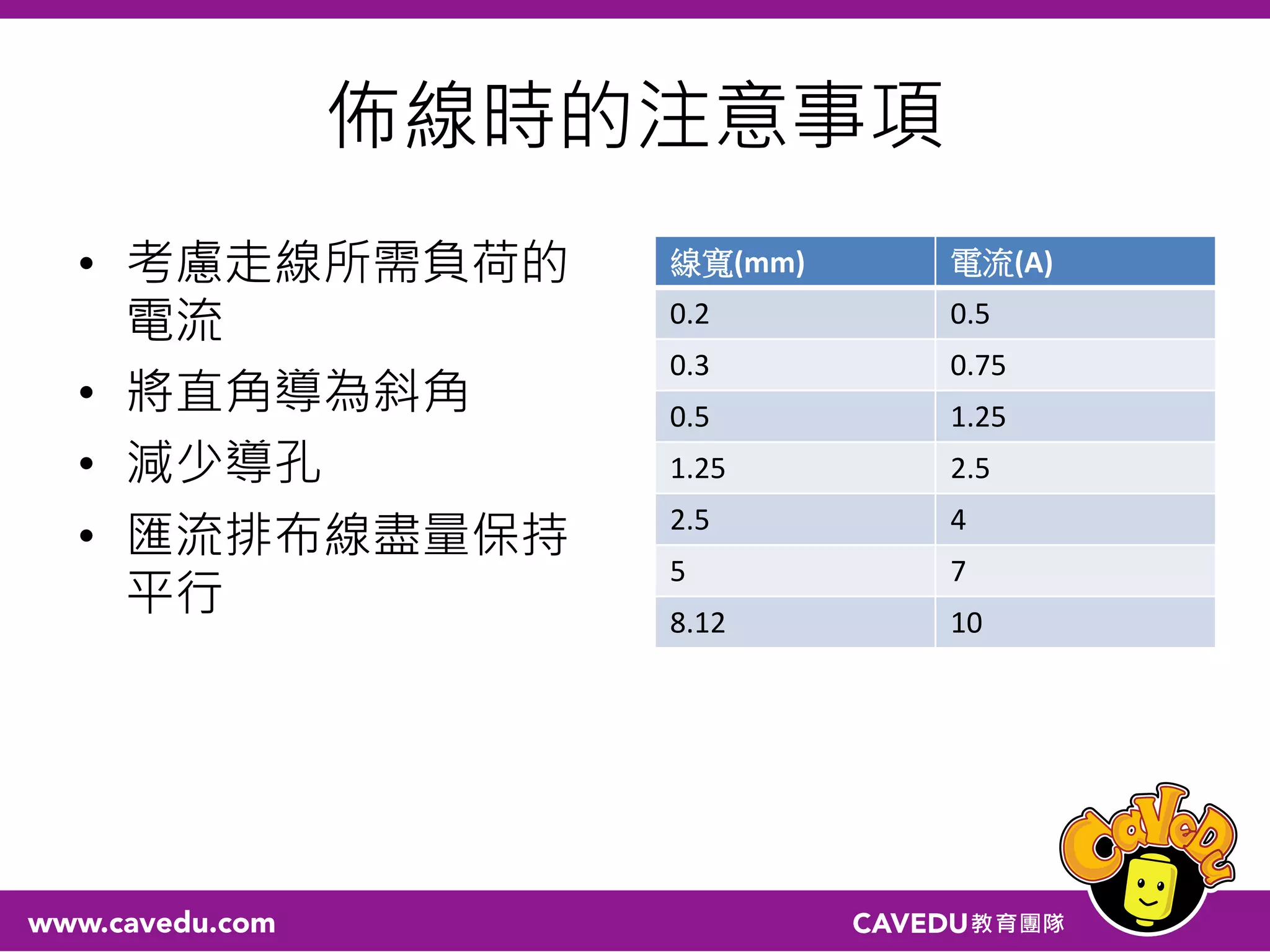

- 37. 佈線時的注意事項 線寬(mm) 電流(A) 0.2 0.5 0.30.75 0.5 1.25 1.25 2.5 2.5 4 5 7 8.12 10 • 考慮走線所需負荷的 電流 • 將直角導為斜角 • 減少導孔 • 匯流排布線盡量保持 平行

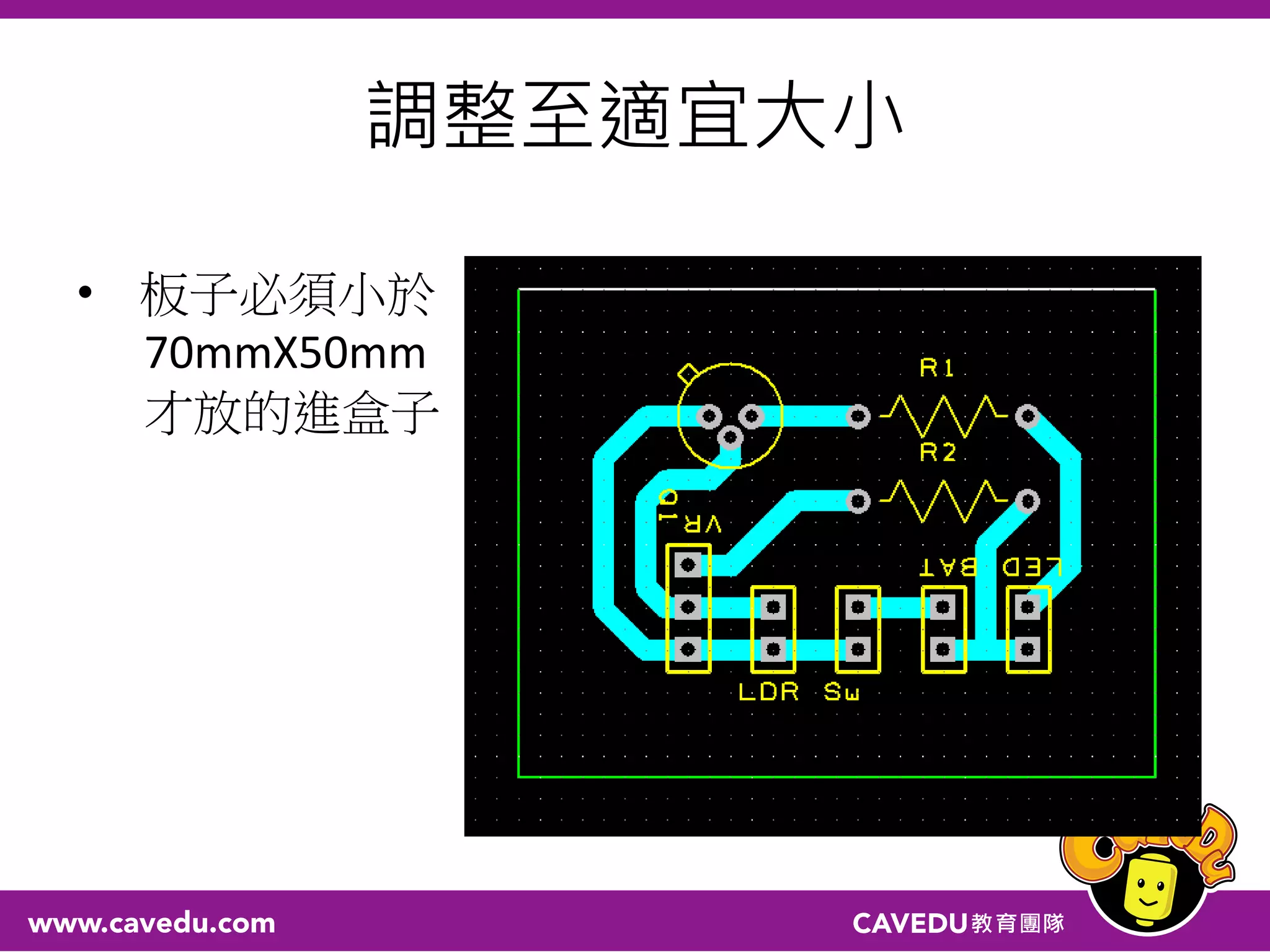

- 38.

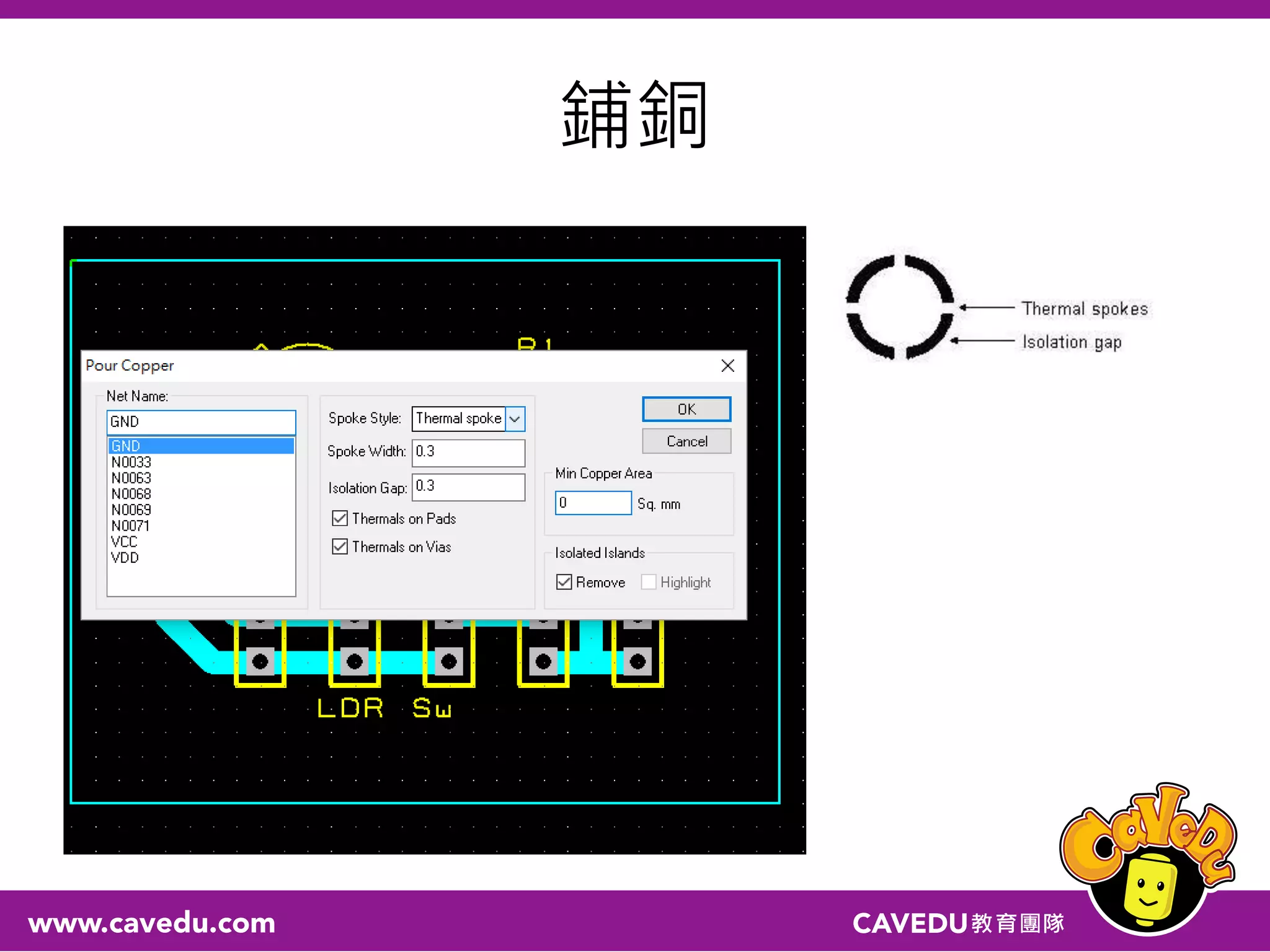

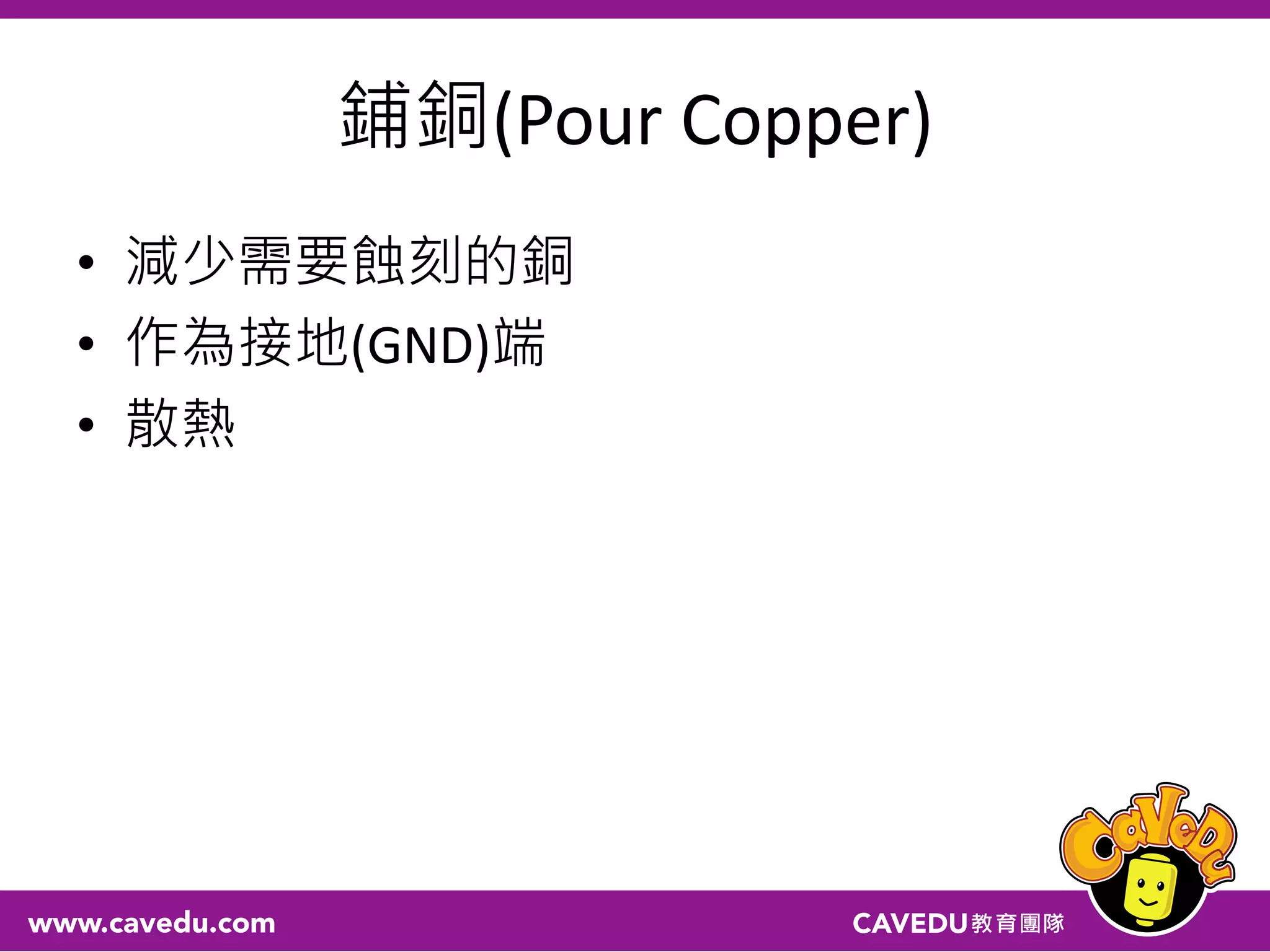

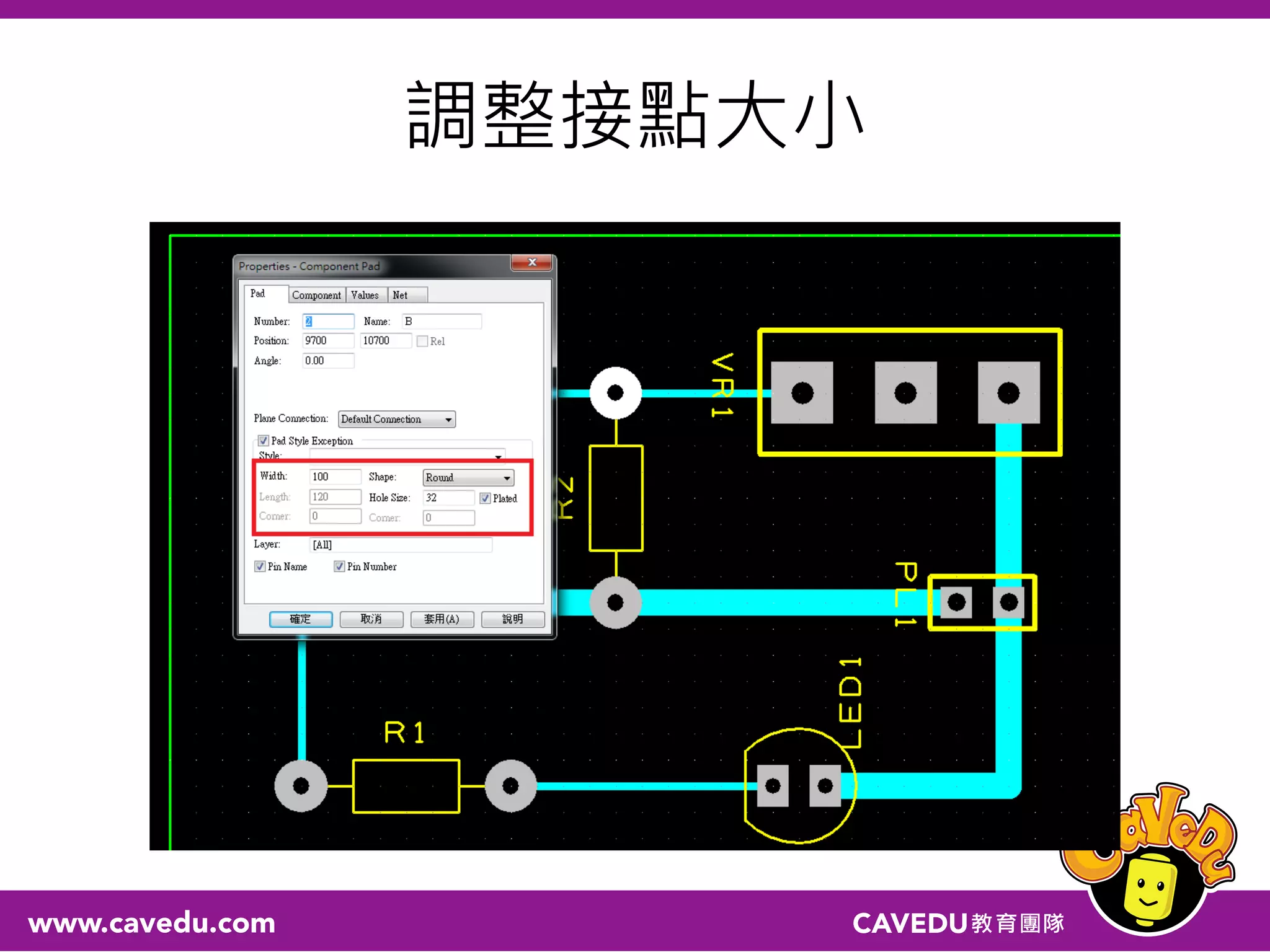

- 39. 鋪銅(Pour Copper) • 減少需要蝕刻的銅 •作為接地(GND)端 • 散熱

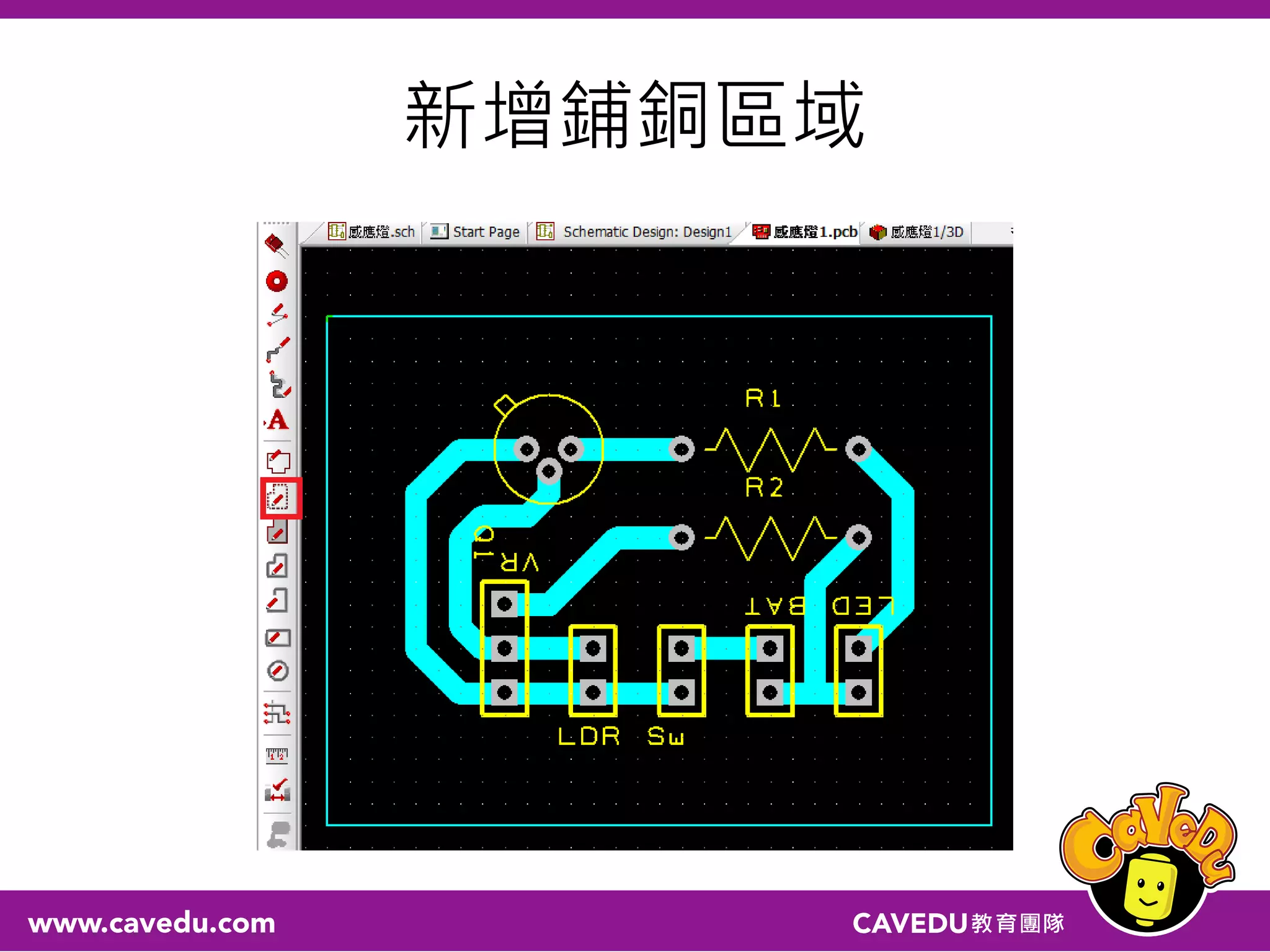

- 40.
- 41.

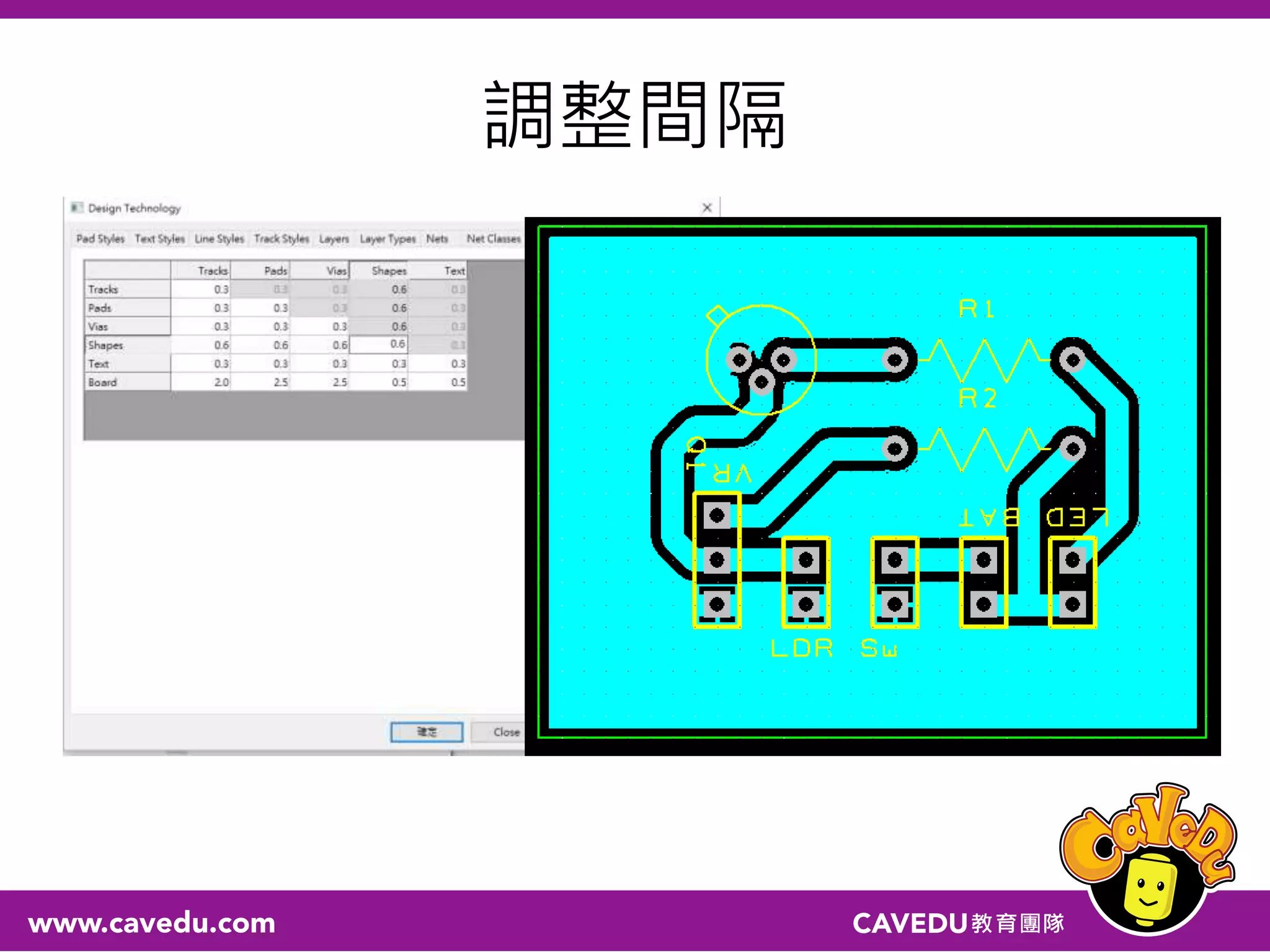

- 43.

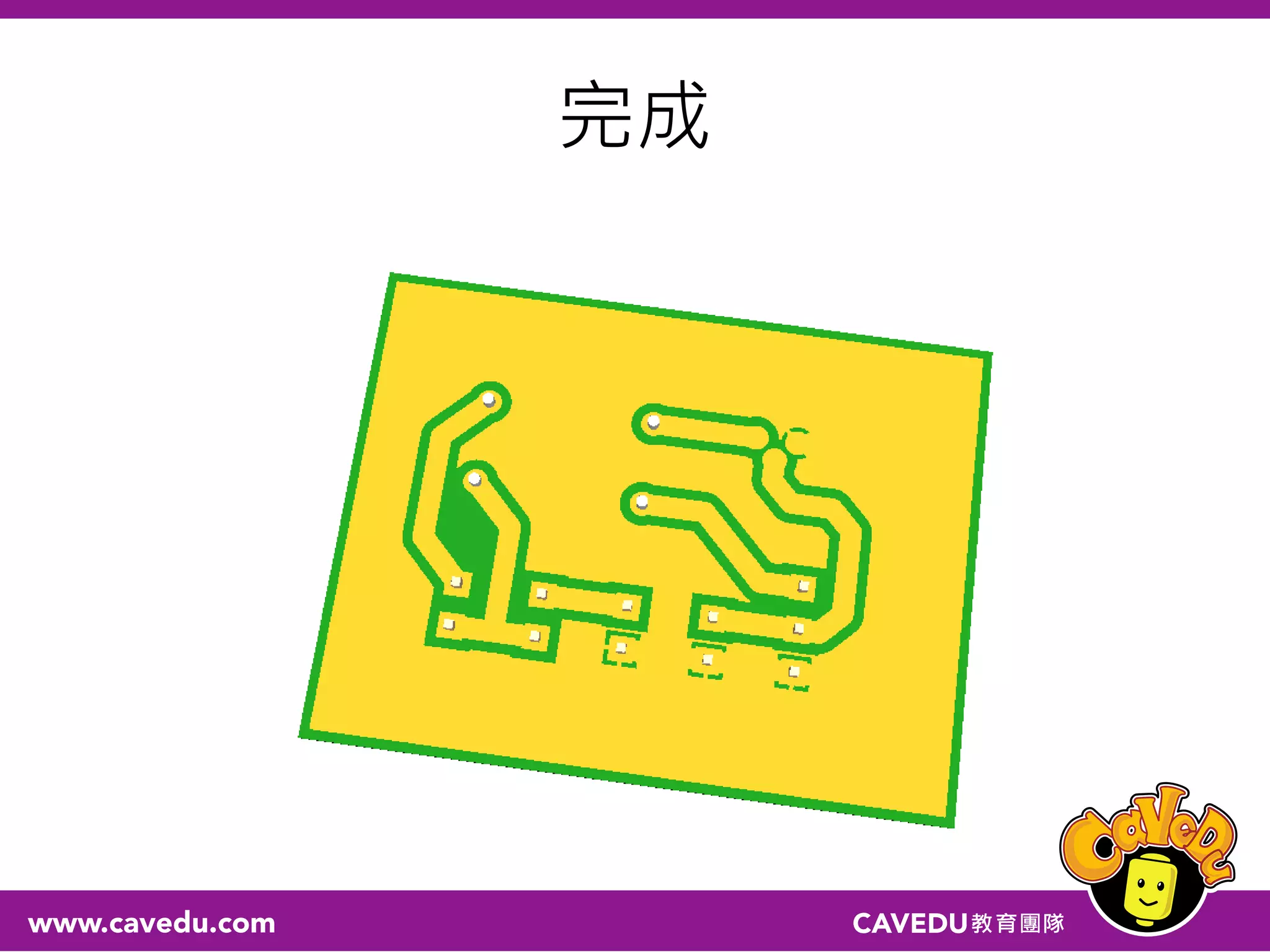

- 44.

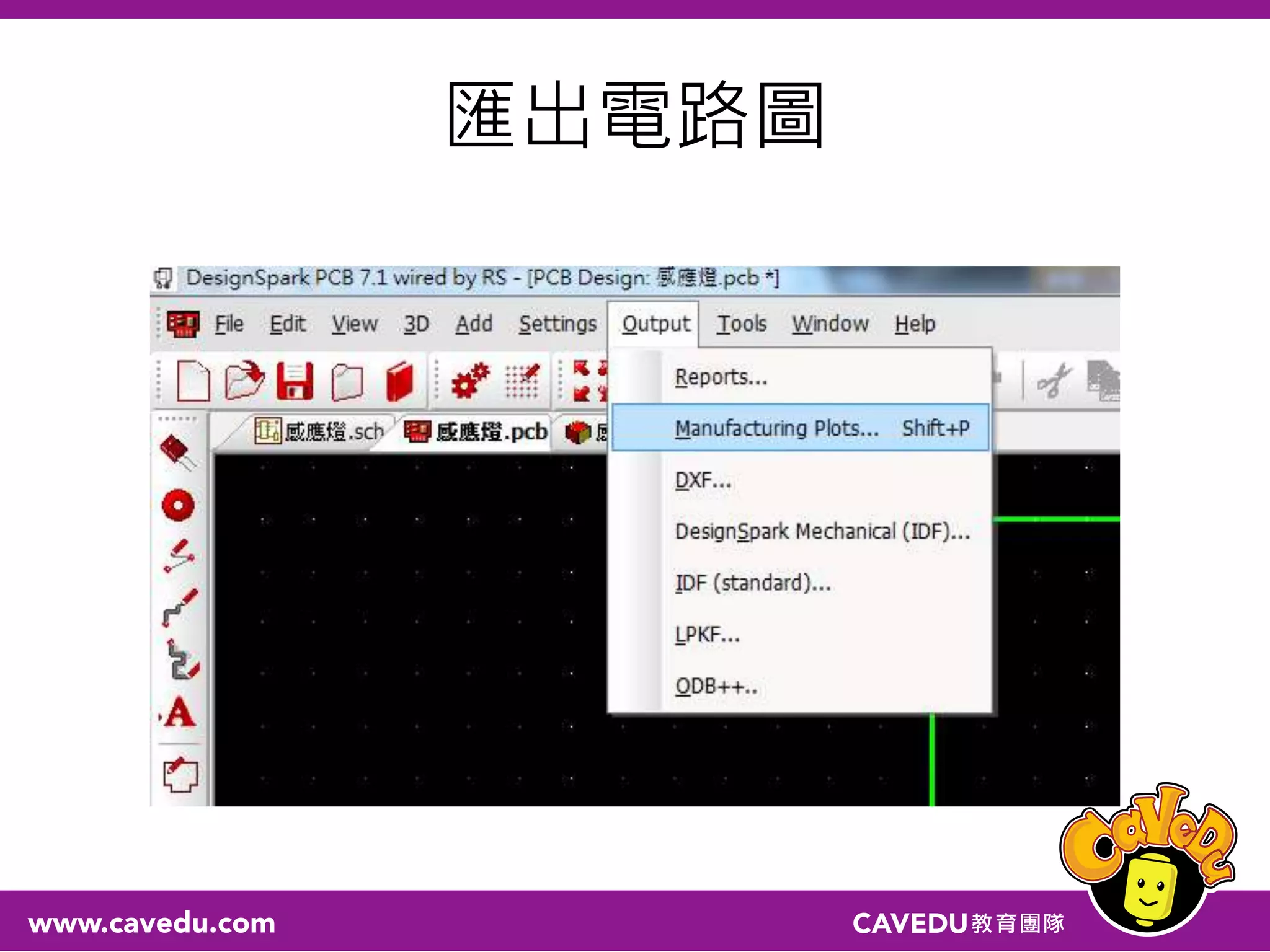

- 45.

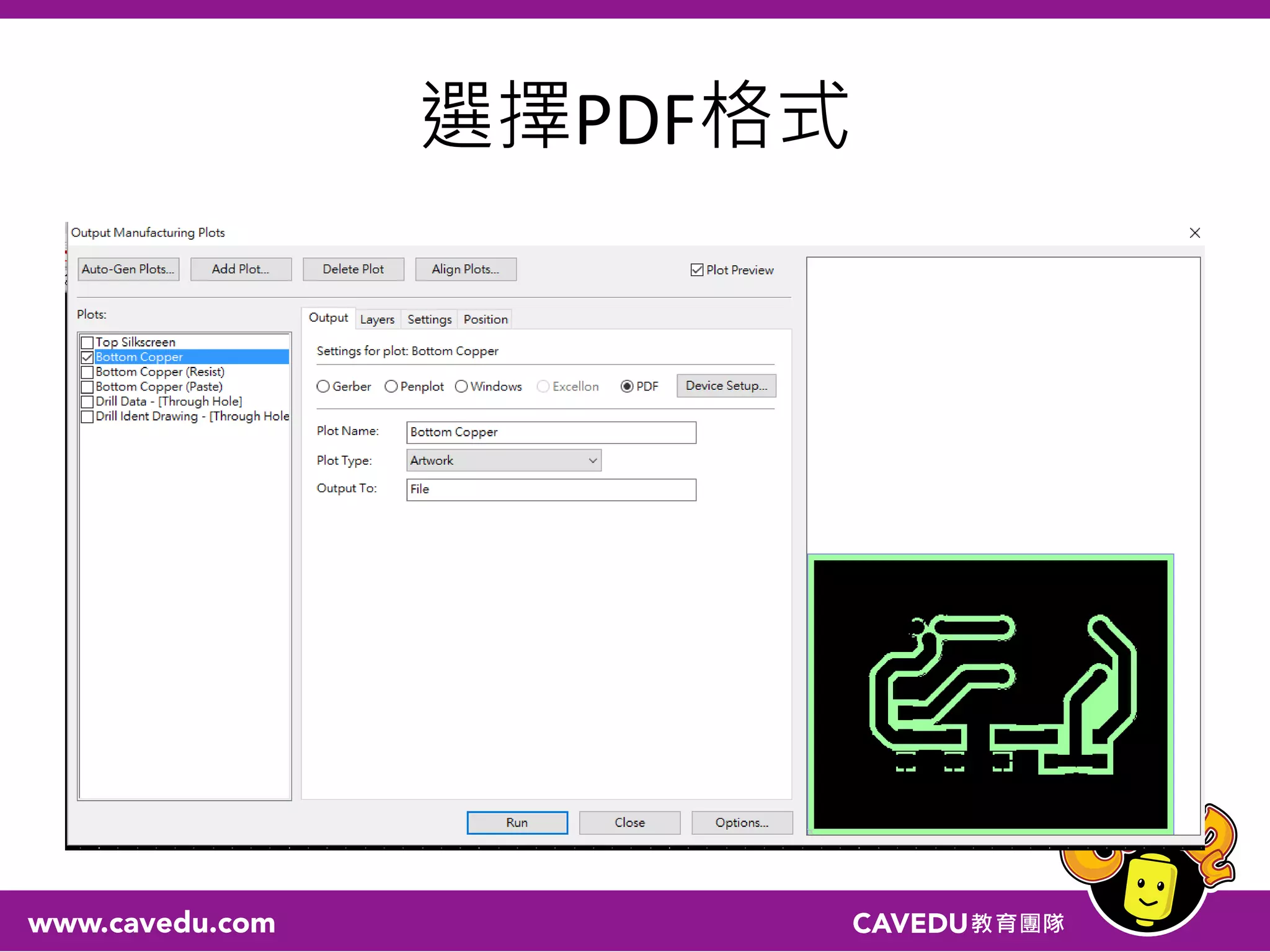

- 46.

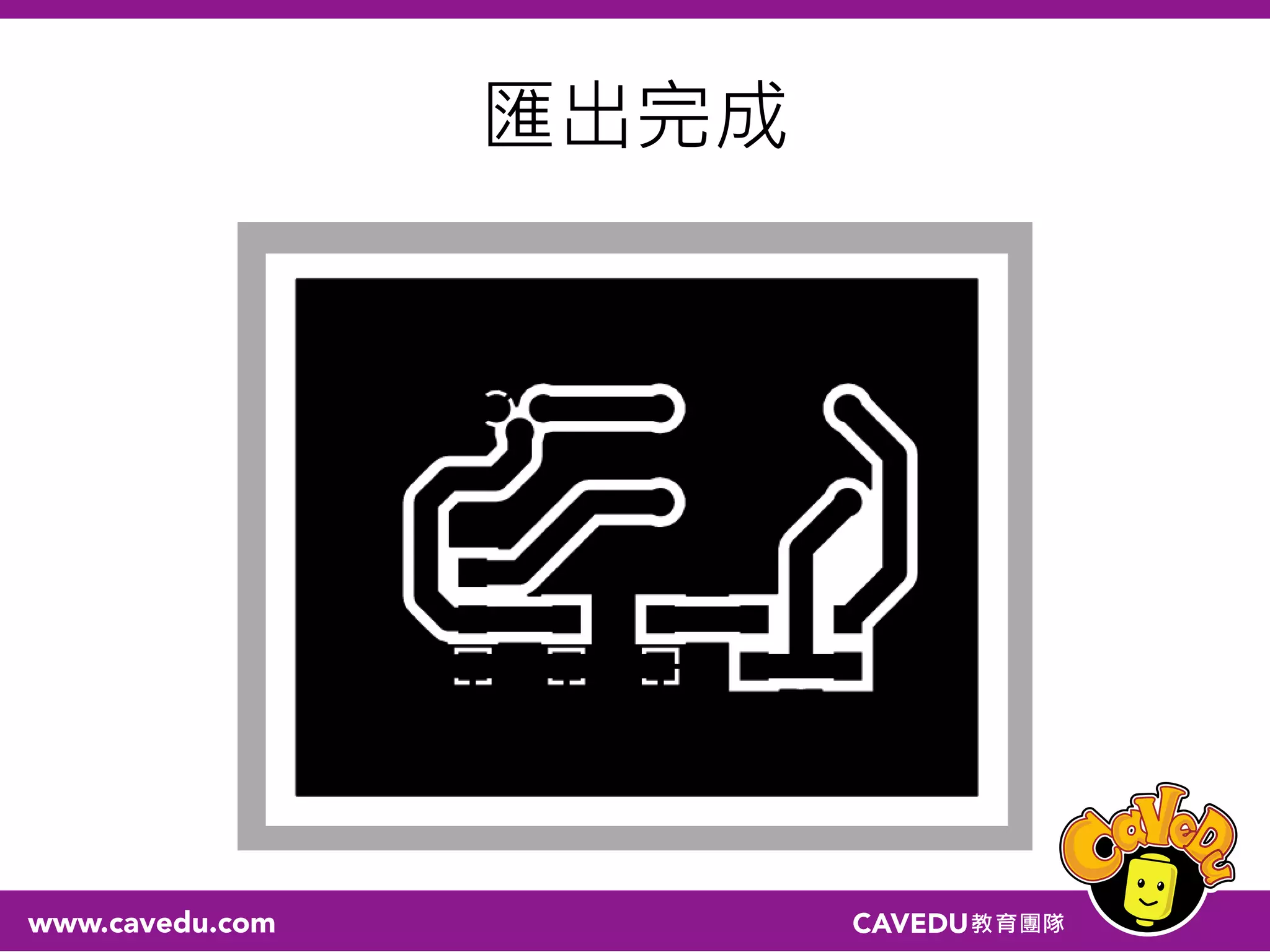

- 47.

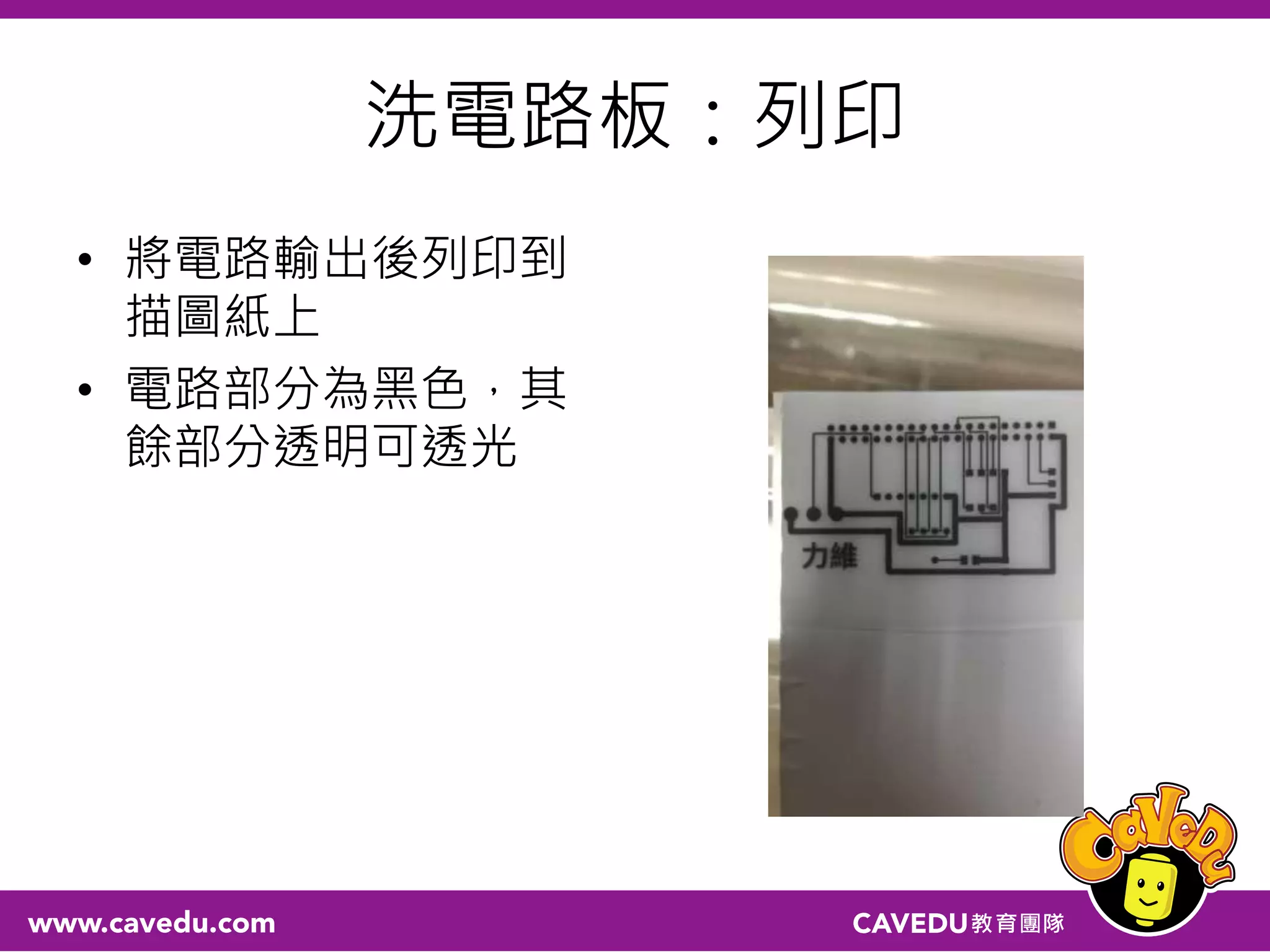

- 48.

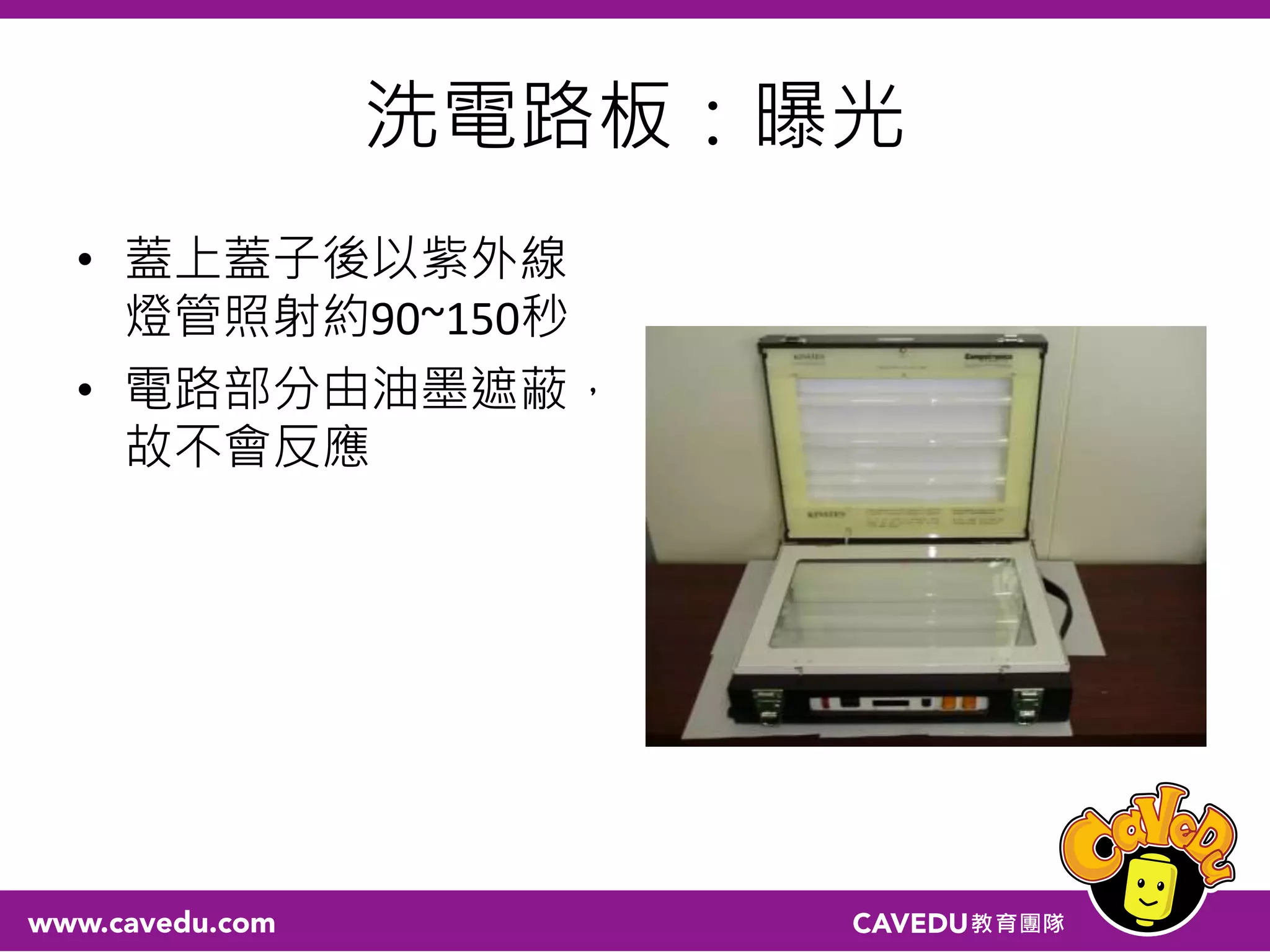

- 49.

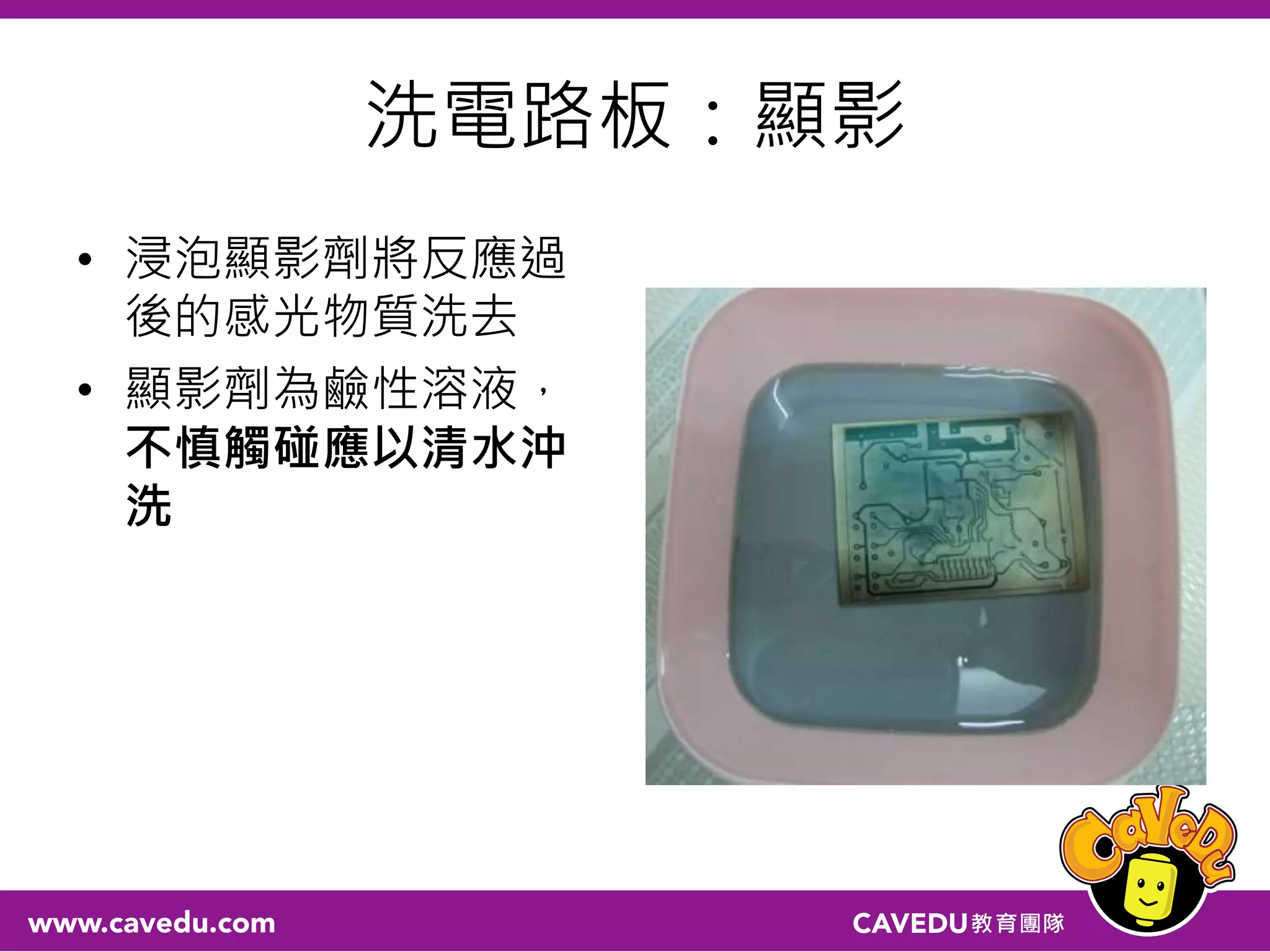

- 50.

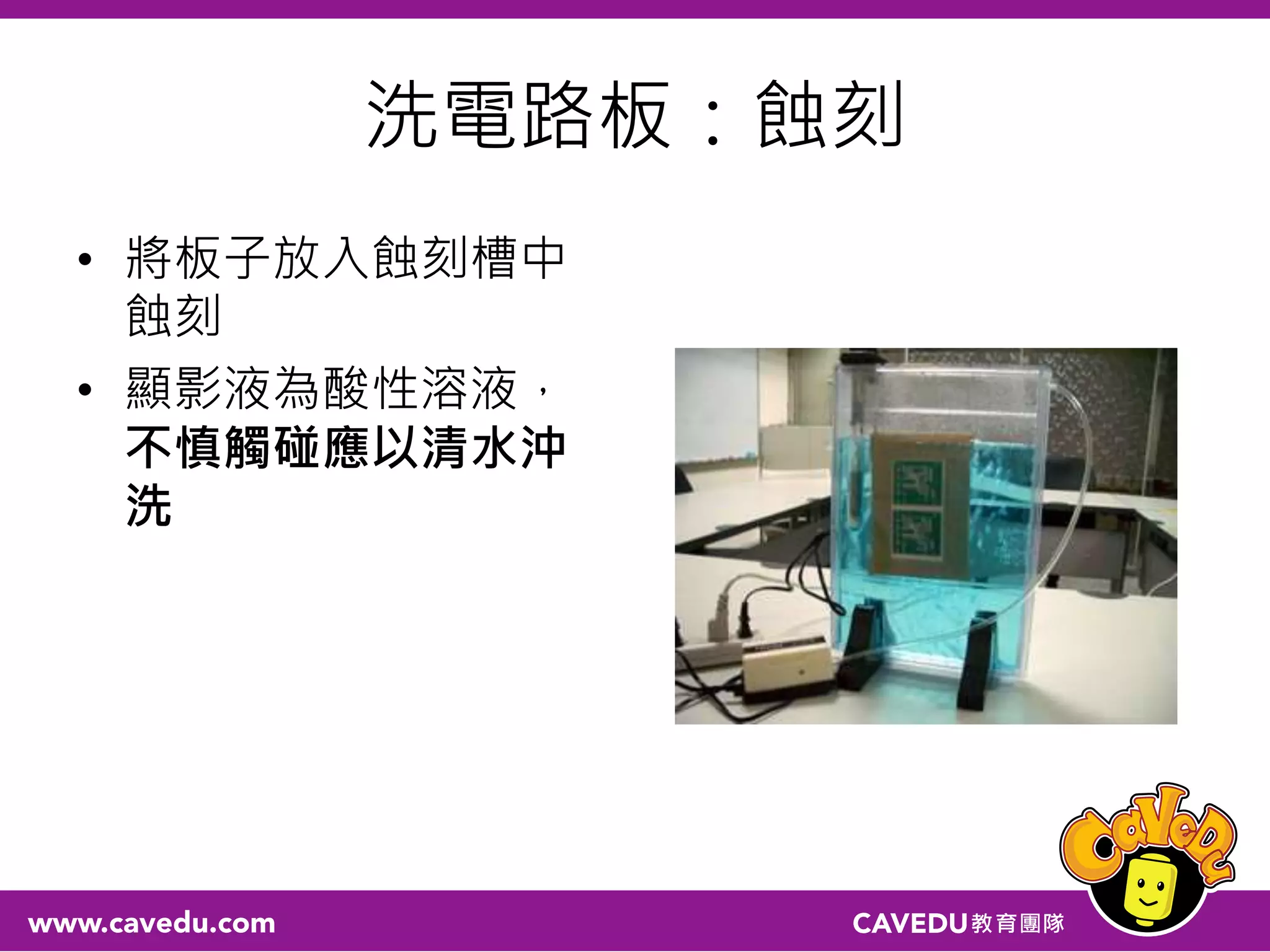

- 51.

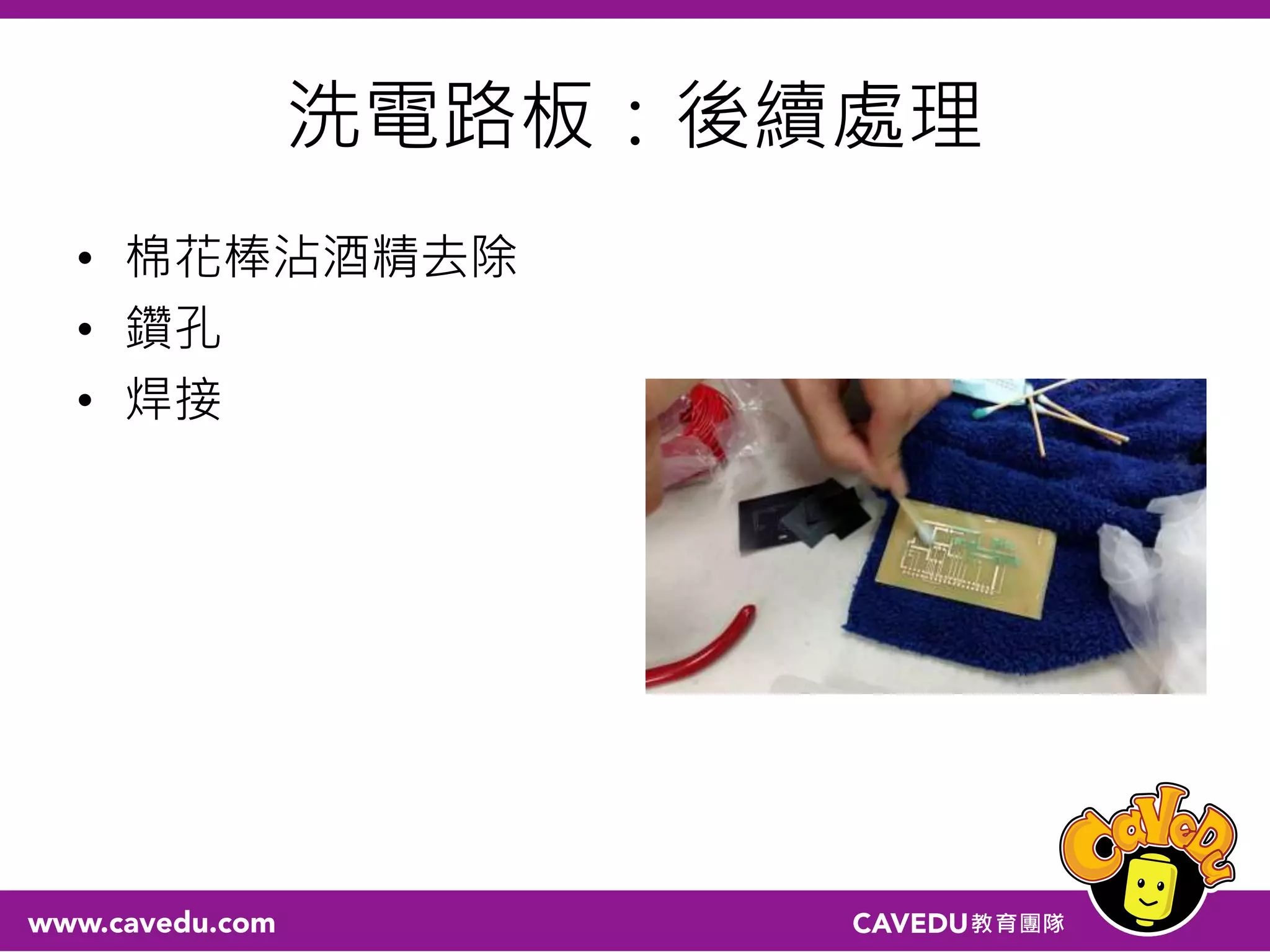

- 52.

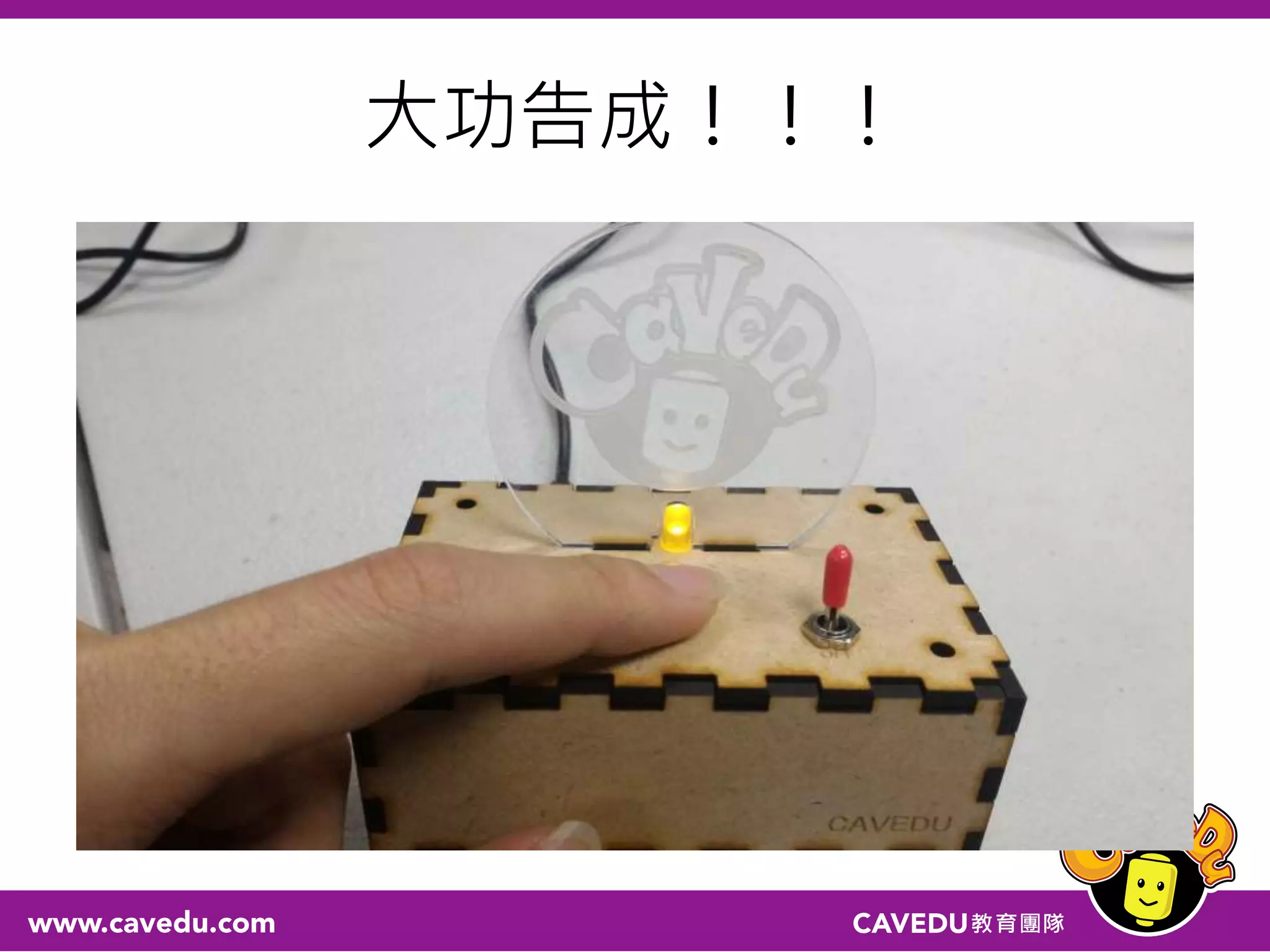

- 53.
- 54.
- 55.

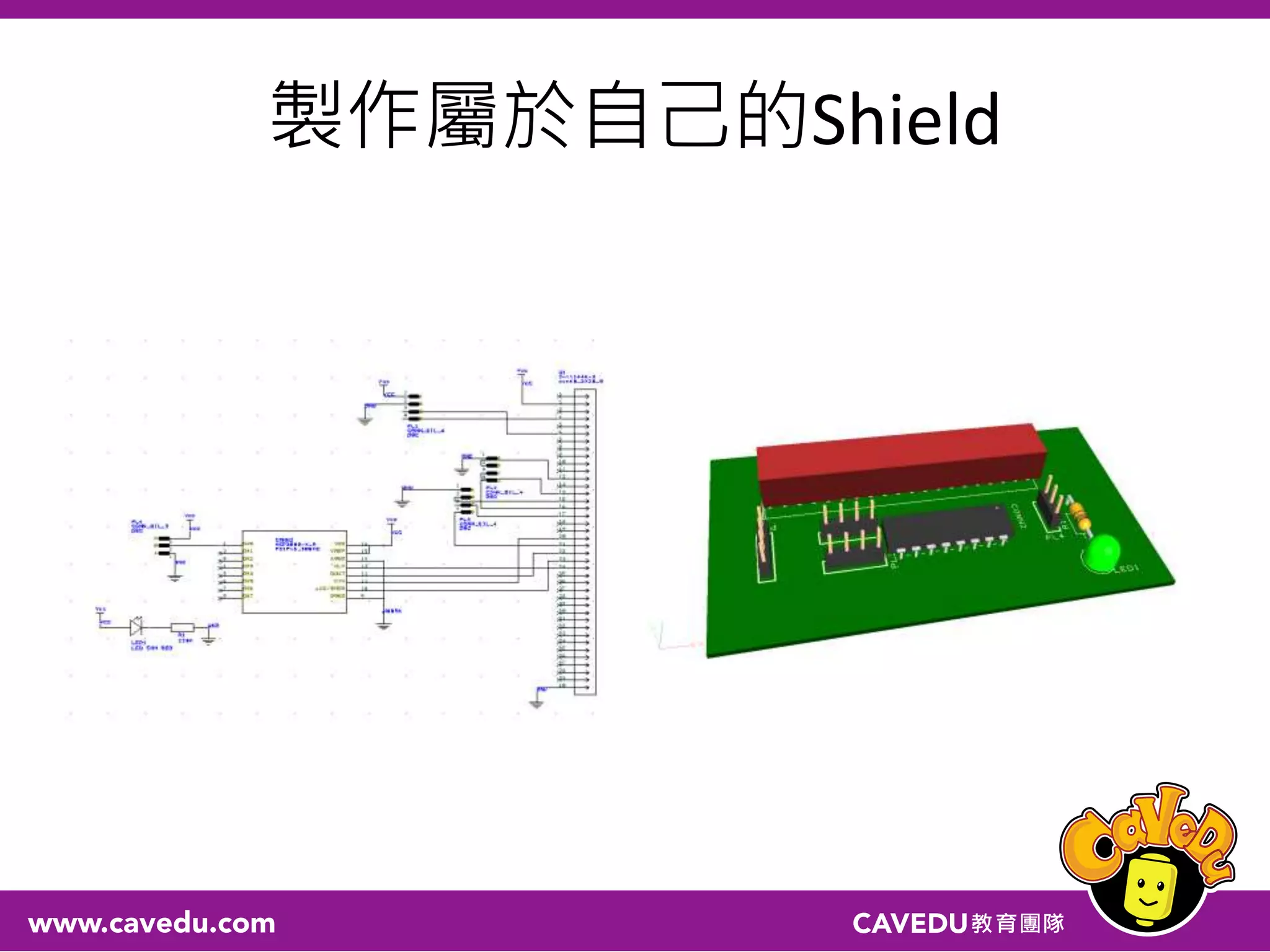

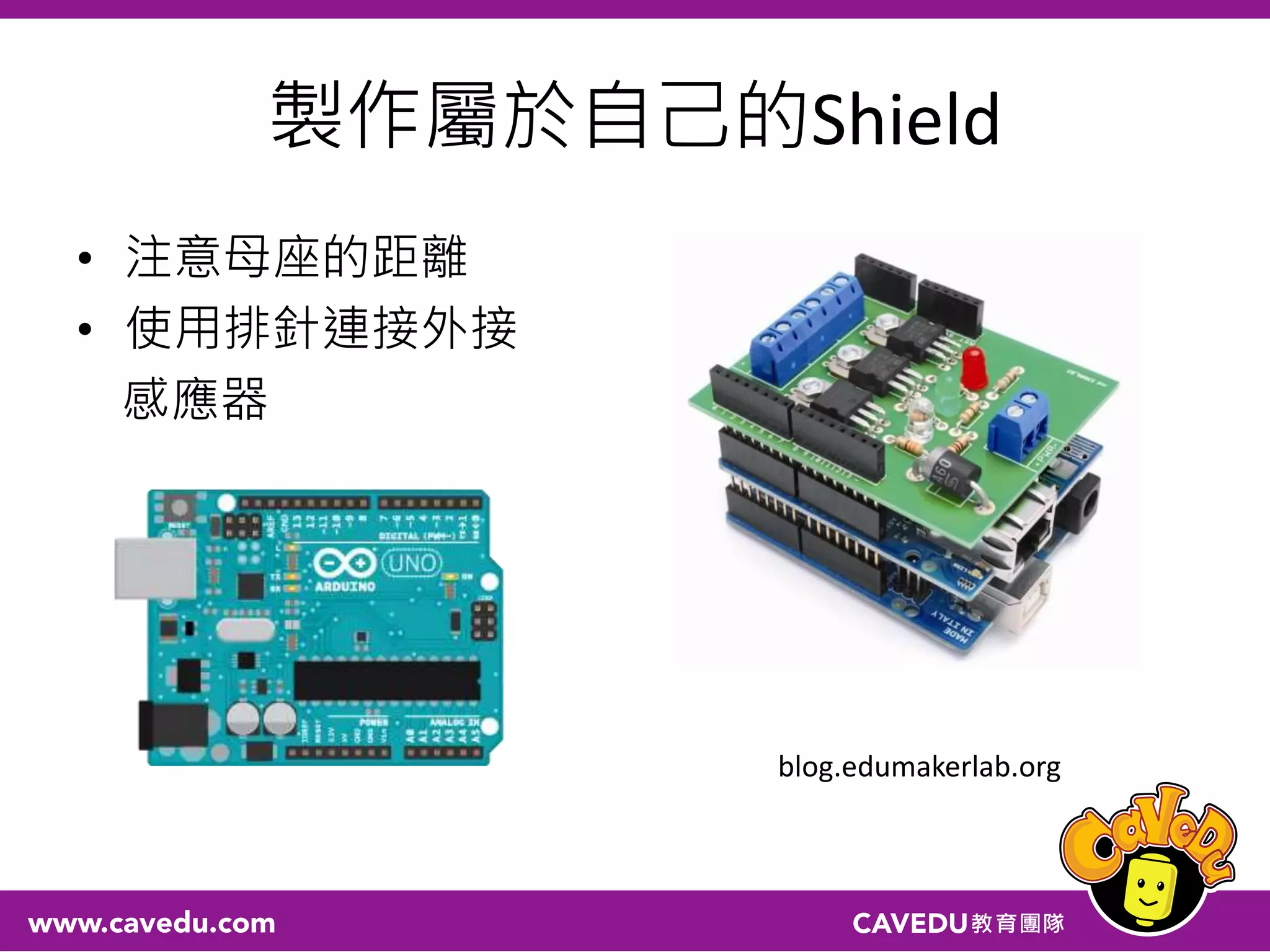

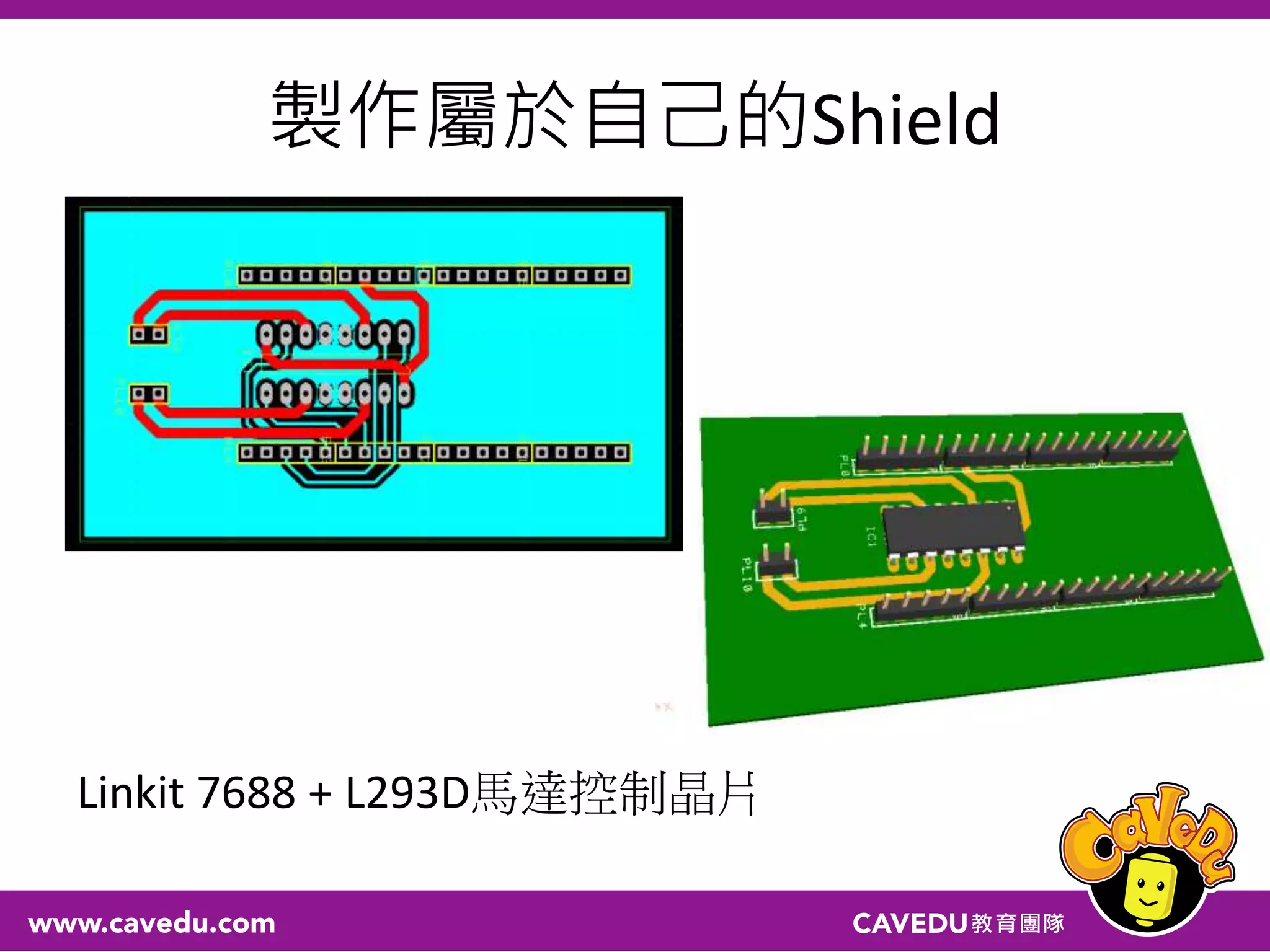

- 56. 製作屬於自己的Shield Linkit 7688 +L293D馬達控制晶片

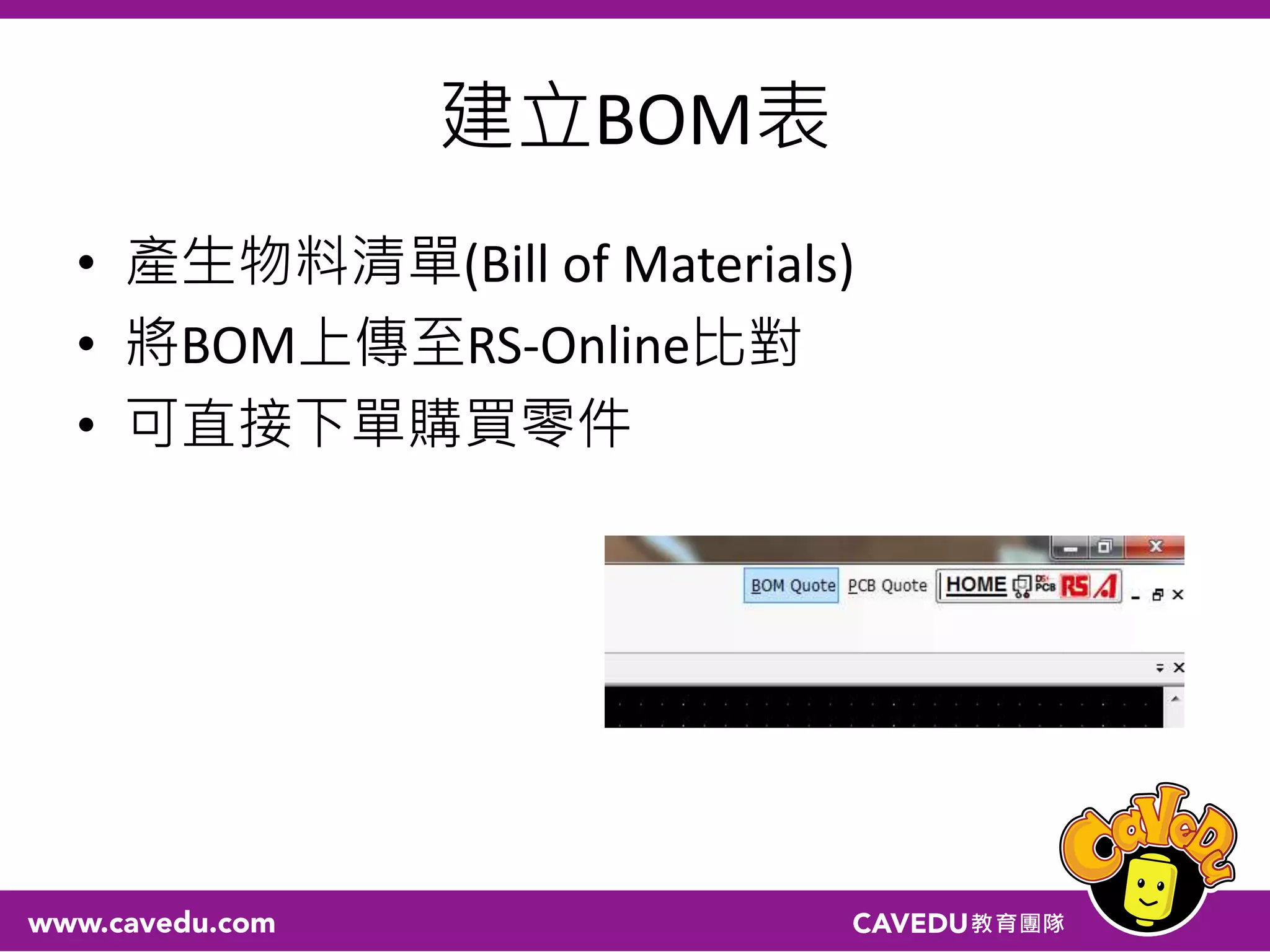

- 57. 建立BOM表 • 產生物料清單(Bill ofMaterials) • 將BOM上傳至RS-Online比對 • 可直接下單購買零件

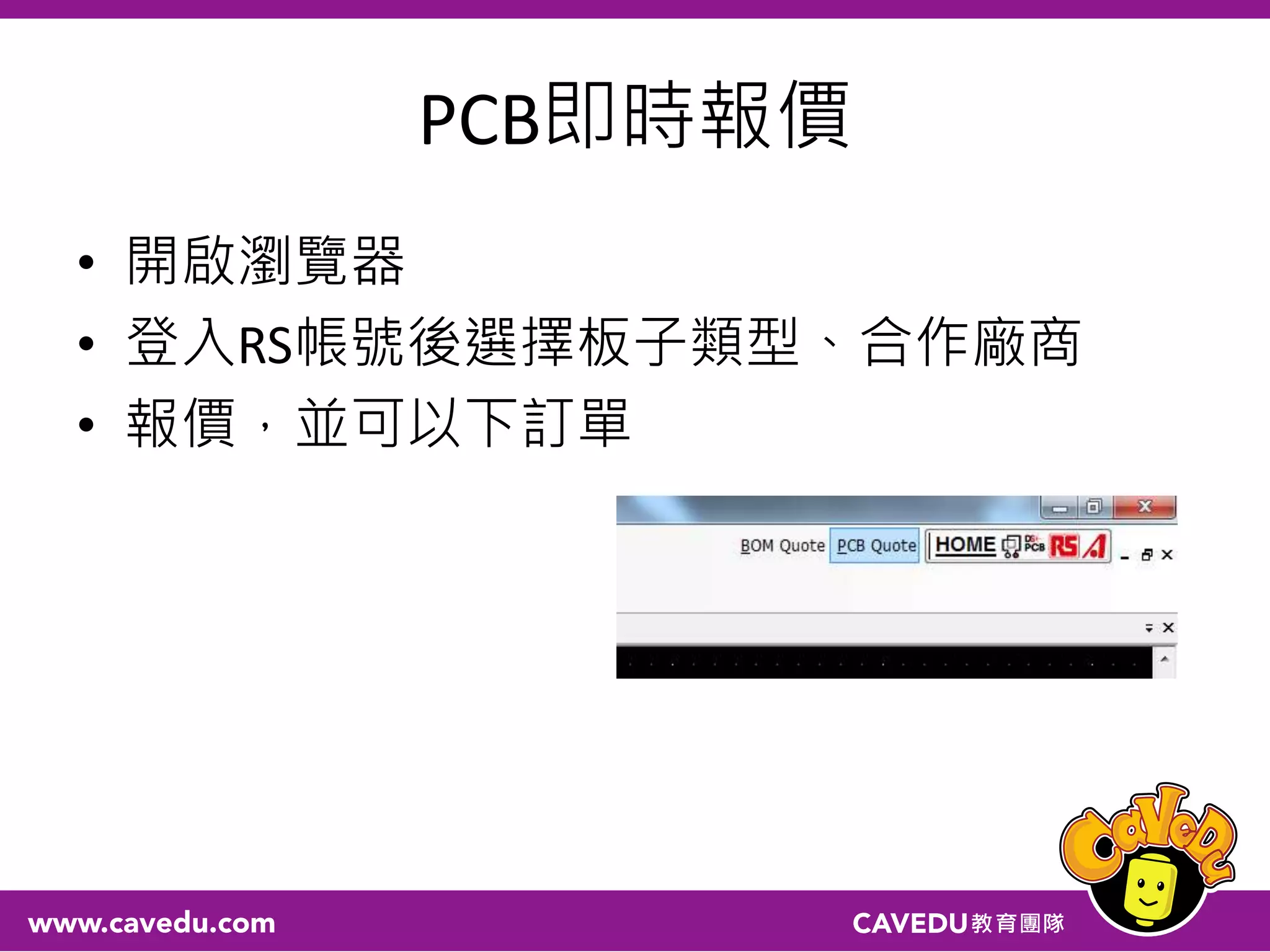

- 58.
