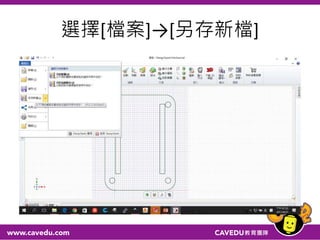

![選擇[檔案]→[另存新檔]](https://image.slidesharecdn.com/7697-170626081224/85/LinkIt-7697-outer-case-DesignSpark-Mechanical-Onkscape-45-320.jpg)

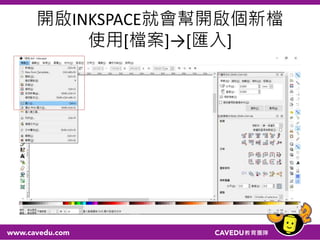

![開啟INKSPACE就會幫開啟個新檔
使用[檔案]→[匯入]](https://image.slidesharecdn.com/7697-170626081224/85/LinkIt-7697-outer-case-DesignSpark-Mechanical-Onkscape-75-320.jpg)

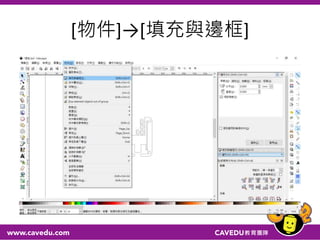

![[物件]→[填充與邊框]](https://image.slidesharecdn.com/7697-170626081224/85/LinkIt-7697-outer-case-DesignSpark-Mechanical-Onkscape-76-320.jpg)

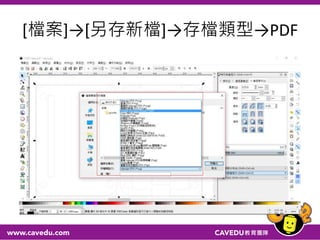

![[檔案]→[另存新檔]→存檔類型→PDF](https://image.slidesharecdn.com/7697-170626081224/85/LinkIt-7697-outer-case-DesignSpark-Mechanical-Onkscape-80-320.jpg)
Uploaded byCAVEDU Education
LinkIt 7697 outer case - DesignSpark Mechanical / Onkscape
本文件详细介绍了7697外壳设计的步骤，包括使用DesignSpark Mechanical软件绘制外形、测量和绘制各个组件的尺寸，以及如何生成适合切割的文件格式。设计过程中强调精确测量与绘图技巧，并提到将设计转为PDF格式以便于与不同切割程序兼容。最后，作者希望读者能从中获益，并指出3D软件也能用于2D图案设计。
LinkIt 7697 outer case - DesignSpark Mechanical / Onkscape
- 1.

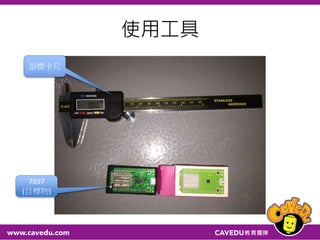

- 2.

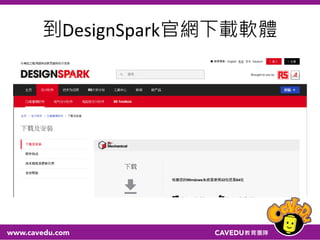

- 3.
- 4.
- 5. 開啟新設計圖 • 檔案 • 新增設計 •快捷鍵(Ctrl+N)

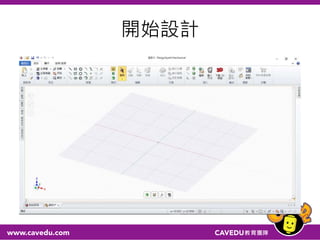

- 6.

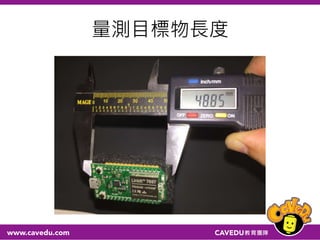

- 7.
- 8.

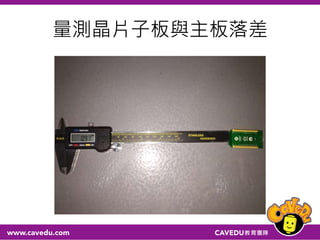

- 9.
- 10.
- 11.

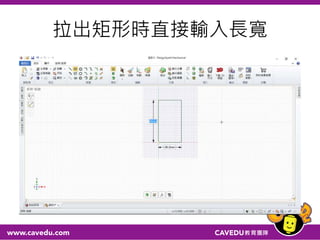

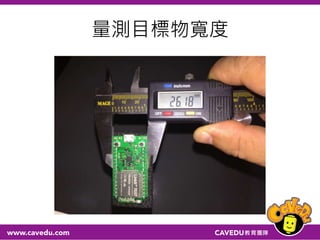

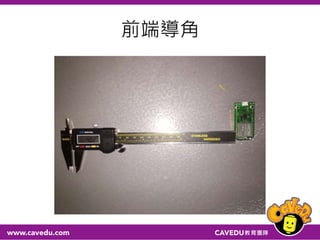

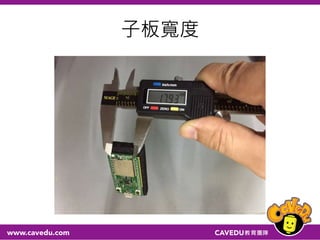

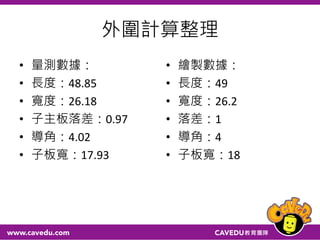

- 12. 外圍計算整理 • 量測數據： • 長度：48.85 •寬度：26.18 • 子主板落差：0.97 • 導角：4.02 • 子板寬：17.93 • 繪製數據： • 長度：49 • 寬度：26.2 • 落差：1 • 導角：4 • 子板寬：18

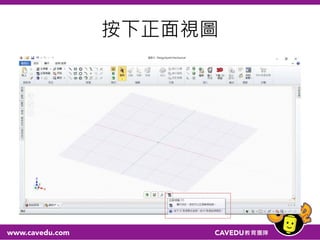

- 13.

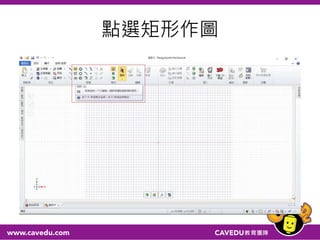

- 14.
- 15.

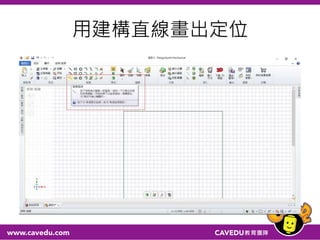

- 16.

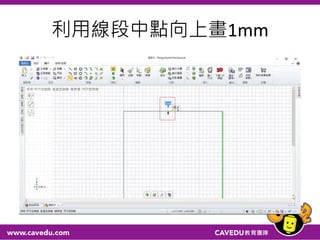

- 17.

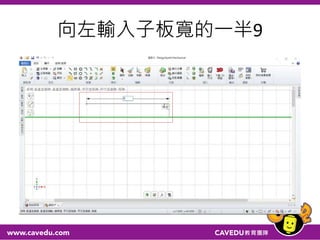

- 18.
- 19.

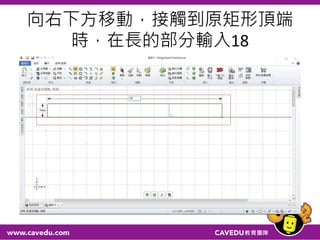

- 20.

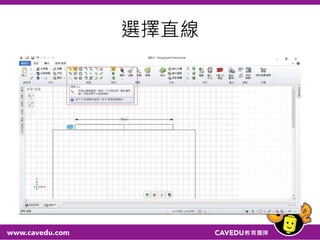

- 21.

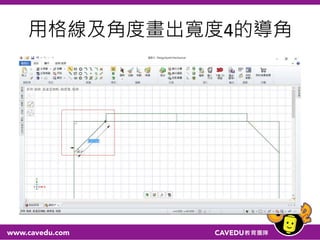

- 22.
- 23.

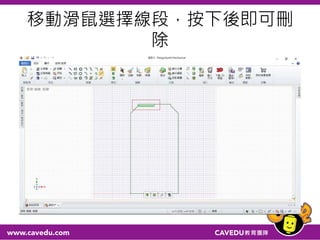

- 24.

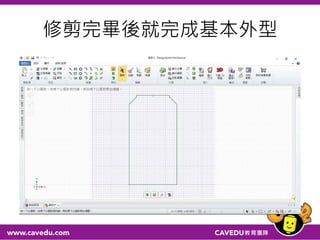

- 25.

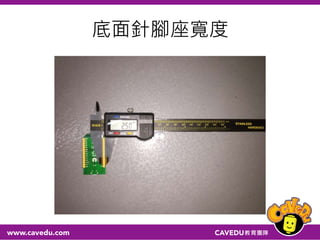

- 26.
- 27.
- 28.
- 29.
- 30.

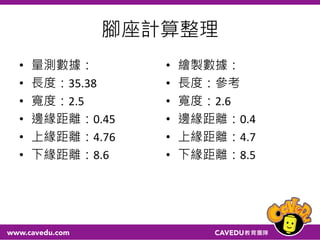

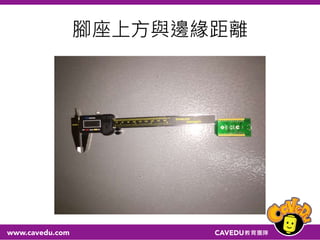

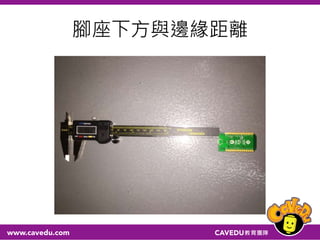

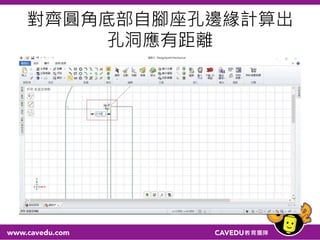

- 31. 腳座計算整理 • 量測數據： • 長度：35.38 •寬度：2.5 • 邊緣距離：0.45 • 上緣距離：4.76 • 下緣距離：8.6 • 繪製數據： • 長度：參考 • 寬度：2.6 • 邊緣距離：0.4 • 上緣距離：4.7 • 下緣距離：8.5

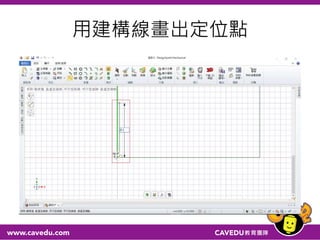

- 32.

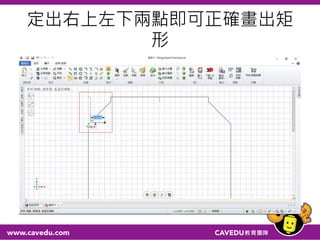

- 33.
- 34.

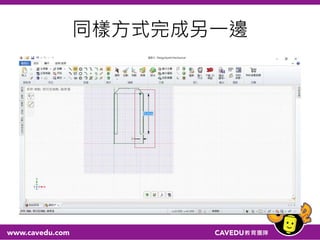

- 35.

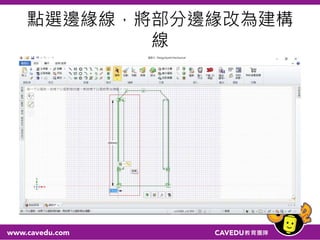

- 36.

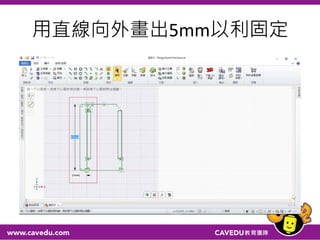

- 37.
- 38.
- 39.

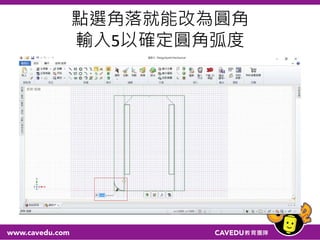

- 40.
- 41.

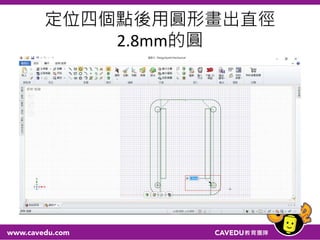

- 42.

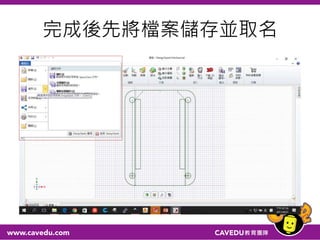

- 43.

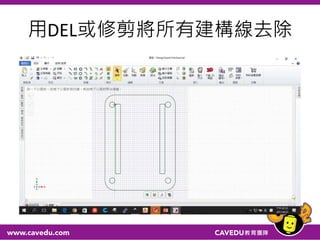

- 44.
- 45.

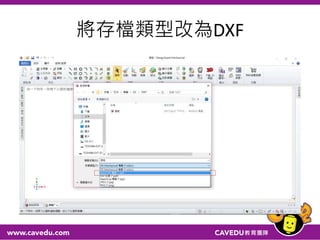

- 46.

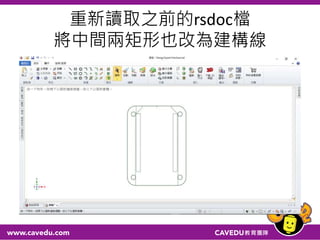

- 47.
- 48.

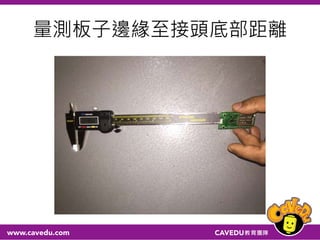

- 49.
- 50.
- 51.
- 52.
- 53.
- 54.
- 55.
- 56.

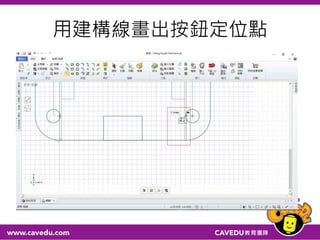

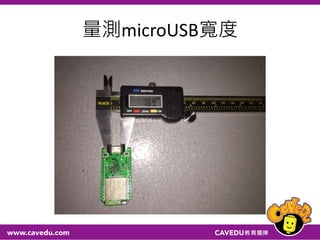

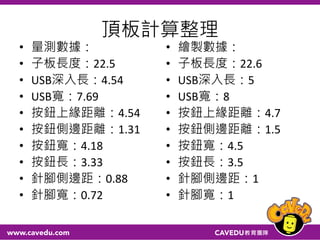

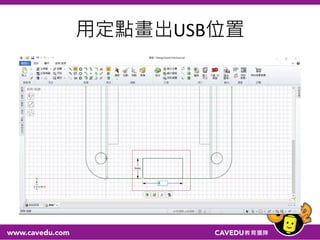

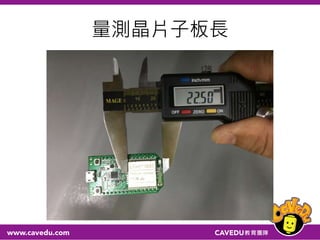

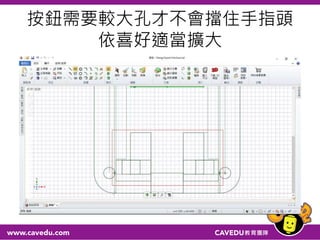

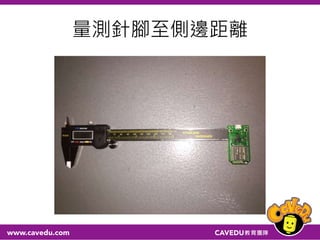

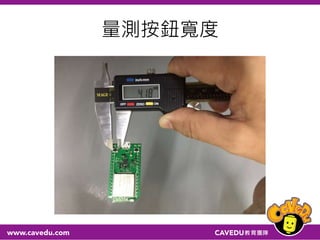

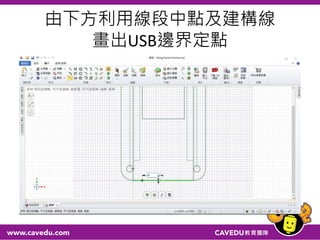

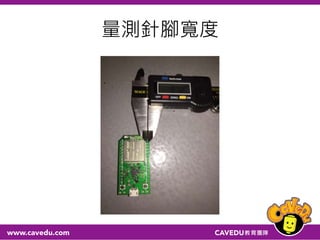

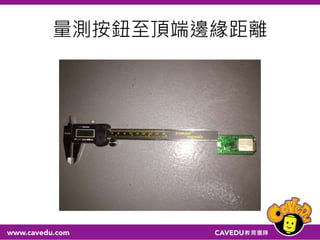

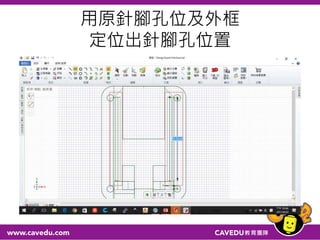

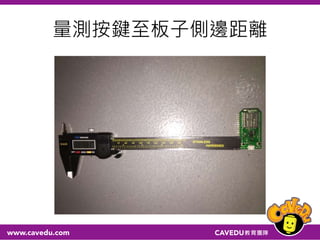

- 57. 頂板計算整理 • 量測數據： • 子板長度：22.5 •USB深入長：4.54 • USB寬：7.69 • 按鈕上緣距離：4.54 • 按鈕側邊距離：1.31 • 按鈕寬：4.18 • 按鈕長：3.33 • 針腳側邊距：0.88 • 針腳寬：0.72 • 繪製數據： • 子板長度：22.6 • USB深入長：5 • USB寬：8 • 按鈕上緣距離：4.7 • 按鈕側邊距離：1.5 • 按鈕寬：4.5 • 按鈕長：3.5 • 針腳側邊距：1 • 針腳寬：1

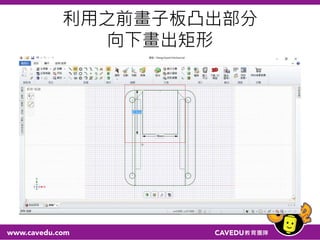

- 58.
- 59.
- 60.
- 61.

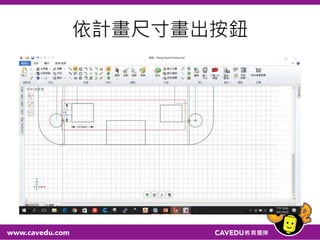

- 62.
- 63.
- 64.

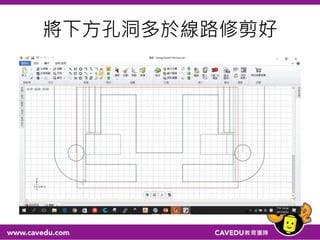

- 65.

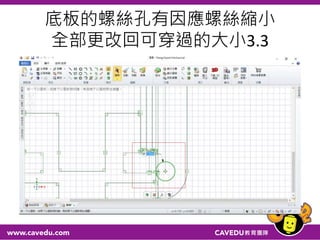

- 66.
- 67.

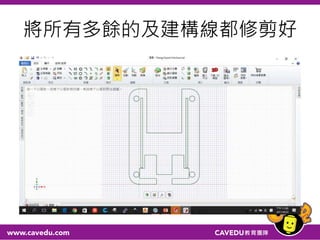

- 68.

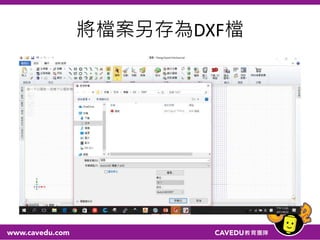

- 69.

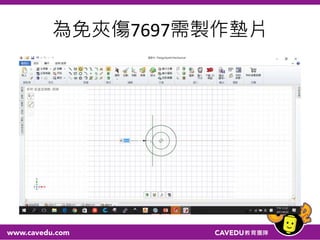

- 70.
- 71.
- 72.

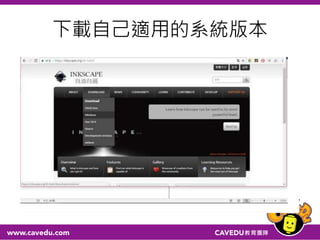

- 73.

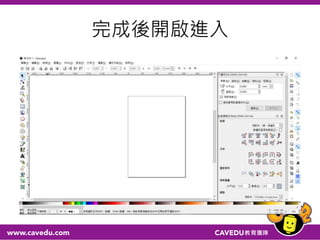

- 74.
- 75.
- 76.

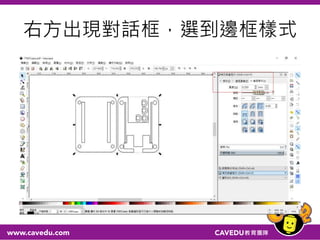

- 77.
- 78.

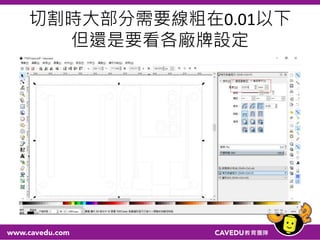

- 79.
- 80.

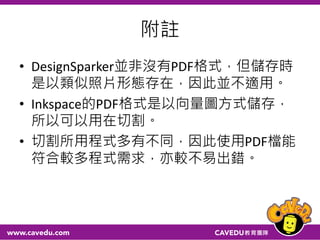

- 81. 附註 • DesignSparker並非沒有PDF格式，但儲存時 是以類似照片形態存在，因此並不適用。 • Inkspace的PDF格式是以向量圖方式儲存， 所以可以用在切割。 •切割所用程式多有不同，因此使用PDF檔能 符合較多程式需求，亦較不易出錯。
- 82. 結語 • 各位沒有想到3D軟體也能使用來畫2D向量 圖案吧！ • 不過DXF檔案有些地方的向量圖軟體仍有些 侷限性，所以這時候就可以利用之前用過 的2D向量圖免費軟體INKSPACE轉為PDF檔。 •這次的設計跟之前的很不一樣吧！希望對 各位有幫助。
