Dengan semakin berkembangnya teknologi industri saat ini, tidak bisa mengesampingkan pentingnya penggunaan logam sebagai komponen utama produksi suatu barang, mulai dari kebutuhan yang paling sederhana seperti alat-alat rumah tangga hingga konstruksi bangunan dan konstruksi permesinan. Hal ini menyebabkan pemakaian bahan-bahan logam seperti besi cor, baja, aluminium dan lainnya menjadi semakin meningkat. Sehingga dapat dikatakan tanpa pemanfaatan logam, kemajuan peradaban manusia tidak mungkin terjadi. Dengan kemampuan akalnya, manusia mampu memanfaatkan logam sebagai alat bantu kehidupannya yang sangat vital. Berbagai macam konstruksi mesin, bangunan dan lainnya dapat tercipta dengan adanya logam. Logam tersebut menimbulkan kebutuhan akan teknologi perakitan atau penyambungan. Salah satu teknologi penyambungan tersebut adalah dengan pengelasan. Teknik penyambungan logam sebenarnya terbagi dalam dua kelompok besar, yaitu : 1. Penyambungan sementara (temporary joint), yaitu teknik penyambunganlogam yang dapat dilepas kembali. 2. Penyambungan tetap (permanen joint), yaitu teknik penyambungan logam dengan cara mengubah struktur logam yang akan disambung dengan penambahan logam pengisi.
Pada era sekarang ini banyak dilakukan penyambungan pada logam plat dengan mempergunakan arus listrik dimana arus digunakan untuk melumerkan bahan tambah agar dapat menyatukan dua plat yang akan disambung. Pelumeran bahan tambah pada las listrik dilakukan oleh busur elektroda listrik. Busur elektroda listrik ini memberikan panas yang tinggi untuk melumerkan bahan tambah serta bahan yang akan dilas
Definisi las adalah suatu proses penyambungan plat atau logam menjadi satu akibat panas dengan atau tanpa tekanan. Yaitu, dengan cara logam yang akan disambung dipanaskan terlebih dahulu sehingga meleleh, kemudian baru disambung dengan bantuan perekat (filler). Selain itu las juga bisa didefinisikan sebagai ikatan metalurgi yang timbul akibat adanya gaya tarik antara atom, dan bisa juga dikatakan salah satu cara menyambung logam dengan jalan menggunakan nyala busur listrik yang diarahkan ke permukaan logam yang akan disambung. Pada bagian yang terkena busur listrik tersebut akan mencair, demikian juga elektroda yang menghasilkan busur listrik akan mencair pada ujungnya dan merambat terus sampai habis. Logam cair dari elektroda dan dari sebagian benda yang akan disambung tercampur dan mengisi celah dari kedua logam yang akan disambung, kemudian membeku dan tersambunglah benda tersebut. Sambungan las mempunyai tingkat kerapatan yang baik serta mempunyai kekuatan sambungan yang memadai. Sambungan las ini juga mempunyai tingkat efisiensi kekuatan sambungan yang relatif lebih baik jika dibandingkan dengan sambungan yang lainnya. Di samping itu segi operasional pengerjaan sambungan konstruksi las lebih sederhana dan relatif murah.

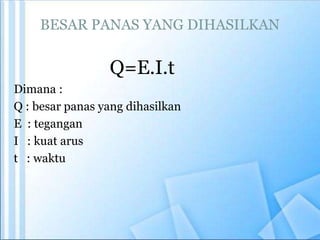

2. BESAR PANAS YANG DIHASILKAN
Q=E.I.t
Dimana :
Q : besar panas yang dihasilkan
E : tegangan
I : kuat arus
t : waktu
3. JENIS LAS LISTRIK
LAS LISTRIK ELEKTRODA KARBON
LAS LISTRIK ELEKTRODA TERBUNGKUS
LAS BUSUR GAS : LAS TIG DAN LAS MIG
LAS BUSUR RENDAM
LAS RESISTANSI LISTRIK
4. LAS LISTRIK ELEKTRODA KARBON
Gambar 6.1 tipikal untuk pengaturan dan satu-elektroda las elektroda twin-karbon arc
Shielded
Metal Arc W
Gas Metal
Arc W
Flux Cored
Arc W
Gas
Tungsten Arc
WPlasma Arc
W
Carbon Arc
W
Submerged
Arc W
Stud Arc W
Capacitor
Discharge
Stud W
Plasma MIG
W
Resistance
Spot W
Projection W
Resistance
Seam W
Flash W
Thermite W
Electroslag
& Electrogas
WOxifuel Gas
W
Laser Beam
W
Upset W
High
Frequency
WElectron
Beam W

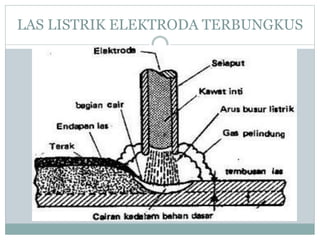

5. Proses SMAW adalah proses dimana elaktroda
didekatkan pada logam dasar atau benda kerja, maka
akan timbul busur listrik (las) yang akan mencairkan
elektroda dan fluks dan benda kerja. Cairan elektroda
dan benda kerja akan bersatu membentuk logas lasan,
sedangkan fluks akan membentuk gas pelingdung dan
terak yang berguna untuk melindungi logam cair dari
pengaruh udara luar . Proses dekomposisi menggunakan
fluks untuk menghasilkan shielding gas dan untuk
menyediakan unsur-unsur fluks untuk melindungi
logam las-tetesan cair dan kolam las.
9. Peralatan las listrik elektroda terbungkus
pesawat las
arus bolak
balik trafo las
pesawat las
arus rata
kabel las
pemegang
elektroda
palu las
sikat kawat
klem massa
10. Pesawat las arus bolak balik
1
2
3
4
5
6
Ket : 1. Pengatur arus (halus)
2. Pengatur arus (kasar)
3. Kontak tegangan terbuka
4. Kabel masa
5. Kabel las
6. Kabel tenaga dari jaringan listrik
11. Gambar peralatan listrik elektroda terbungkus
Sarung tangan las Pemegang elektroda
Pesawat las arus rata
Palu las Sikat baja Tang penjepit
14. Kode elektroda
JIS : Japan International Standart
AWS : American Welding Society
ASTM : American Society for Testing
Material

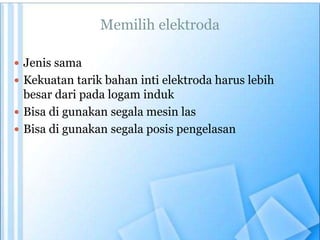

15. Memilih elektroda
Jenis sama
Kekuatan tarik bahan inti elektroda harus lebih
besar dari pada logam induk
Bisa di gunakan segala mesin las
Bisa di gunakan segala posis pengelasan
16. Penggolongan elektroda
Elektroda baja karbon
Elektroda baja campuran (Alloy steel)
Elektroda non fero
Elektroda besi tuang
Logam yang tidak mengandun
besi. Contoh : Alumunium,
kuningan
17. Kode elektroda
E X X X X atau E X X X X X
1 2 3 1 2 3
•Dua atau tiga angka pertama (1), kekuatan bahan
elektroda dalam ribuan psi
•Angka (2) : Posisi pengelasan
1 = Segala posisi
2 = Datar, tegak, bawah tangan
3 = Bawah tangan dan datar
•Angka (3) : Jenis arus las, Jenis fluks, Kekuatan busur,
Penembusan
18. Contoh : Elektroda
E 6013
E = AWS (American Welding Society)
60 = Kekuatan tarik 60.000 lb/in²
1 = Dapat digunakan pengelasan segala posisi
3 = Dapat digunakan untuk mesin las AC dan DC,
Jenis fluks : rutile, daya busr lemah
19. E 11013
E = AWS (American Welding Society)
110 = Kekuatan tarik 110.000 lb/in²
D 4013
D = JIS (Japan International Standart)
40 = Kekuatan tarik 40 kg/mm²

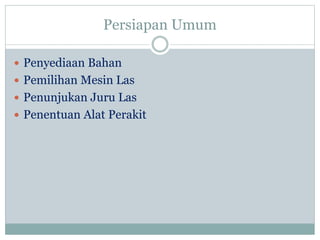

22. Persiapan Pada Bagian Yang di Las
Persiapan sisi las
Perencanaan bentuk kampuh dan pembuatan alur las
Bentuk kampuh :
Bentuk kampuh I untuk tebal benda kerja kurang dari 6 mm
Bentuk kampuh V untuk tebal benda kerja 6-20 mm
Bentuk kempuh X untuk tebal benda kerja diatas 20 mm
Pembuatan alur las dilakukan dengan cara pemotongan dengan
las potong atau mesin

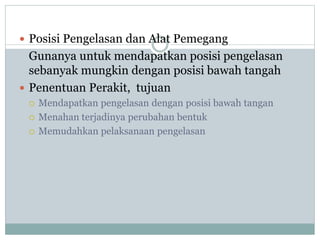

23. Posisi Pengelasan dan Alat Pemegang
Gunanya untuk mendapatkan posisi pengelasan
sebanyak mungkin dengan posisi bawah tangah
Penentuan Perakit, tujuan
Mendapatkan pengelasan dengan posisi bawah tangan
Menahan terjadinya perubahan bentuk
Memudahkan pelaksanaan pengelasan
24. Las ikat dan Perakitan
Las ikat : Untuk menyetek sambungan yang akan dirakit
Perakitan : Memudahkan pelaksanaan pengelasan,
menghindari perubahan bentuk dan meminimalkan
tegangan sisa
Yang perlu diperhatikan pada saat perakitan elektroda dan
juru las harus sama dengan pada saat proses pengelasan
25. Pemeriksan dan Perbaikan alur
Pemeriksaan dan Perbaikan alur bertujuan untuk
memeriksa alur las dan memperbaiki bila ada alur
yang tidak sempurna. Perbaikan alur dilakukan
dengan gerinda tangan
Pembersihan alur
Pembersihan alur bertujuan untuk memberihkan
alur dari kotoran yang dapat mengakibatkan hasil
pengelasan kurang sempurna. Pembersihan alur
dilakukan dengan sikat kawat, mesin penyemprot
pasir dan zat kimia

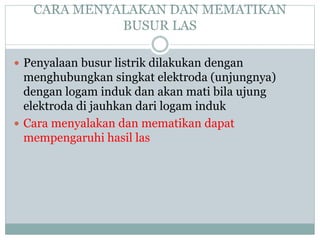

26. CARA MENYALAKAN DAN MEMATIKAN
BUSUR LAS
Penyalaan busur listrik dilakukan dengan
menghubungkan singkat elektroda (unjungnya)
dengan logam induk dan akan mati bila ujung
elektroda di jauhkan dari logam induk
Cara menyalakan dan mematikan dapat
mempengaruhi hasil las
28. PAREMETER YANG MEMPENGARUHI HASIL
PENGELASAN
Tegangan busur las
Besarnya arus las
Kecepatan pengelasan
Jarak pengelasan
Sudut pengelasan
Gerakan elektroda
Polaritas listrik
Besarnya penembusan atau penetrasi (tegangan busur arus)
30. LAS BUSUR GAS
Sumber tenaga
dari listrik
Gas di hembuskan
kedaerah lasan untuk
melindungi busur
listrik dan logam cair
dari pengaruh
atmosfer
Gas yang
digunakan
Helium(He)”,
Argon (Ar) dan
CO2

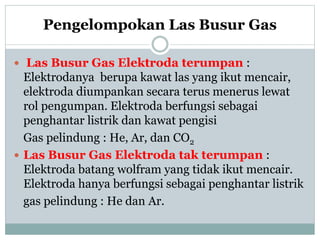

31. Pengelompokan Las Busur Gas
Las Busur Gas Elektroda terumpan :
Elektrodanya berupa kawat las yang ikut mencair,
elektroda diumpankan secara terus menerus lewat
rol pengumpan. Elektroda berfungsi sebagai
penghantar listrik dan kawat pengisi
Gas pelindung : He, Ar, dan CO2
Las Busur Gas Elektroda tak terumpan :
Elektroda batang wolfram yang tidak ikut mencair.
Elektroda hanya berfungsi sebagai penghantar listrik
gas pelindung : He dan Ar.
