Dokumen ini menjelaskan komponen-komponen jaringan komputer, termasuk perangkat keras seperti repeater, hub, bridge, dan switch, serta jenis kabel seperti twisted pair, coaxial, dan fiber optic. Setiap komponen memiliki fungsi tertentu dalam pengolahan dan pengiriman sinyal di jaringan. Selain itu, dijelaskan juga spesifikasi teknis dan aturan penggunaan kabel dalam jaringan yang harus diikuti untuk memastikan kinerja yang optimal.

1. TUGAS KELOMPOK TIK
KOMPONEN-KOMPONEN JARINGAN
1.
Irma yuliani
2.
M arifsugiarto
3.
Sitirauhun
4.
Yunaamalia

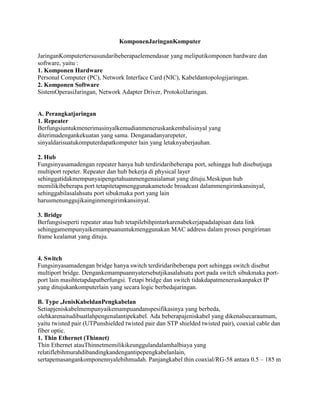

2. KomponenJaringanKomputer
JaringanKomputertersusundaribeberapaelemendasar yang meliputikomponen hardware dan
software, yaitu :
1. Komponen Hardware
Personal Computer (PC), Network Interface Card (NIC), Kabeldantopologijaringan.
2. Komponen Software
SistemOperasiJaringan, Network Adapter Driver, ProtokolJaringan.
A. Perangkatjaringan
1. Repeater
Berfungsiuntukmenerimasinyalkemudianmeneruskankembalisinyal yang
diterimadengankekuatan yang sama. Denganadanyarepeter,
sinyaldarisuatukomputerdapatkomputer lain yang letaknyaberjauhan.
2. Hub
Fungsinyasamadengan repeater hanya hub terdiridaribeberapa port, sehingga hub disebutjuga
multiport repeter. Repeater dan hub bekerja di physical layer
sehinggatidakmempunyaipengetahuanmengenaialamat yang dituju.Meskipun hub
memilikibeberapa port tetapitetapmenggunakametode broadcast dalammengirimkansinyal,
sehinggabilasalahsatu port sibukmaka port yang lain
harusmenunggujikainginmengirimkansinyal.
3. Bridge
Berfungsiseperti repeater atau hub tetapilebihpintarkarenabekerjapadalapisan data link
sehinggamempunyaikemampuanuntukmenggunakan MAC address dalam proses pengiriman
frame kealamat yang dituju.
4. Switch
Fungsinyasamadengan bridge hanya switch terdiridaribeberapa port sehingga switch disebut
multiport bridge. Dengankemampuannyatersebutjikasalahsatu port pada switch sibukmaka portport lain masihtetapdapatberfungsi. Tetapi bridge dan switch tidakdapatmeneruskanpaket IP
yang ditujukankomputerlain yang secara logic berbedajaringan.
B. Type ,JenisKabeldanPengkabelan
Setiapjeniskabelmempunyaikemampuandanspesifikasinya yang berbeda,
olehkarenaitudibuatlahpengenalantipekabel. Ada beberapajeniskabel yang dikenalsecaraumum,
yaitu twisted pair (UTPunshielded twisted pair dan STP shielded twisted pair), coaxial cable dan
fiber optic.
1. Thin Ethernet (Thinnet)
Thin Ethernet atauThinnetmemilikikeunggulandalamhalbiaya yang
relatiflebihmurahdibandingkandengantipepengkabelanlain,
sertapemasangankomponennyalebihmudah. Panjangkabel thin coaxial/RG-58 antara 0.5 – 185 m

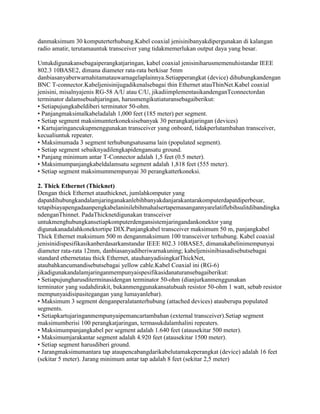

3. danmaksimum 30 komputerterhubung.Kabel coaxial jenisinibanyakdipergunakan di kalangan
radio amatir, terutamauntuk transceiver yang tidakmemerlukan output daya yang besar.
Untukdigunakansebagaiperangkatjaringan, kabel coaxial jenisiniharusmemenuhistandar IEEE
802.3 10BASE2, dimana diameter rata-rata berkisar 5mm
danbiasanyaberwarnahitamatauwarnagelaplainnya.Setiapperangkat (device) dihubungkandengan
BNC T-connector.Kabeljenisinijugadikenalsebagai thin Ethernet atauThinNet.Kabel coaxial
jenisini, misalnyajenis RG-58 A/U atau C/U, jikadiimplementasikandenganTconnectordan
terminator dalamsebuahjaringan, harusmengikutiaturansebagaiberikut:
• Setiapujungkabeldiberi terminator 50-ohm.
• Panjangmaksimalkabeladalah 1,000 feet (185 meter) per segment.
• Setiap segment maksimumterkoneksisebanyak 30 perangkatjaringan (devices)
• Kartujaringancukupmenggunakan transceiver yang onboard, tidakperlutambahan transceiver,
kecualiuntuk repeater.
• Maksimumada 3 segment terhubungsatusama lain (populated segment).
• Setiap segment sebaiknyadilengkapidengansatu ground.
• Panjang minimum antar T-Connector adalah 1,5 feet (0.5 meter).
• Maksimumpanjangkabeldalamsatu segment adalah 1,818 feet (555 meter).
• Setiap segment maksimummempunyai 30 perangkatterkoneksi.
2. Thick Ethernet (Thicknet)
Dengan thick Ethernet atauthicknet, jumlahkomputer yang
dapatdihubungkandalamjaringanakanlebihbanyakdanjarakantarakomputerdapatdiperbesar,
tetapibiayapengadaanpengkabelaninilebihmahalsertapemasangannyarelatiflebihsulitdibandingka
ndenganThinnet. PadaThicknetdigunakan transceiver
untukmenghubungkansetiapkomputerdengansistemjaringandankonektor yang
digunakanadalahkonektortipe DIX.Panjangkabel transceiver maksimum 50 m, panjangkabel
Thick Ethernet maksimum 500 m denganmaksimum 100 transceiver terhubung. Kabel coaxial
jenisinidispesifikasikanberdasarkanstandar IEEE 802.3 10BASE5, dimanakabelinimempunyai
diameter rata-rata 12mm, danbiasanyadiberiwarnakuning; kabeljenisinibiasadisebutsebagai
standard ethernetatau thick Ethernet, atauhanyadisingkatThickNet,
ataubahkancumandisebutsebagai yellow cable.Kabel Coaxial ini (RG-6)
jikadigunakandalamjaringanmempunyaispesifikasidanaturansebagaiberikut:
• Setiapujungharusditerminasidengan terminator 50-ohm (dianjurkanmenggunakan
terminator yang sudahdirakit, bukanmenggunakansatubuah resistor 50-ohm 1 watt, sebab resistor
mempunyaidisipasitegangan yang lumayanlebar).
• Maksimum 3 segment denganperalatanterhubung (attached devices) atauberupa populated
segments.
• Setiapkartujaringanmempunyaipemancartambahan (external transceiver).Setiap segment
maksimumberisi 100 perangkatjaringan, termasukdalamhalini repeaters.
• Maksimumpanjangkabel per segment adalah 1.640 feet (atausekitar 500 meter).
• Maksimumjarakantar segment adalah 4.920 feet (atausekitar 1500 meter).
• Setiap segment harusdiberi ground.
• Jarangmaksimumantara tap ataupencabangdarikabelutamakeperangkat (device) adalah 16 feet
(sekitar 5 meter). Jarang minimum antar tap adalah 8 feet (sekitar 2,5 meter)
