TUGAS

KONSEP JARINGAN KOMPUTER
Pengertian
Computer Network, atau jaringan komputer, merupakan sekumpulan komputer
yang dihubungkan melalui media fisik dan software yang memfasilitasi komunikasi antara
komputer-komputer tersebut. Dengan demikian sebuah jaringan komputer yang sangat
sederhana bisa digambarkan seperti gambar berikut.
Komputer 1 Komputer 2
Gambar Jaringan
Komputer.
Media Fisik
Pada gambar terlihat bahwa komputer 1 dan komputer 2 terhubung melalui media
fisik. Komunikasi antara keduanya berlangsung melalui media fisik tersebut. Media fisik ini
bisa berupa kabel, ataupun udara yang menjadi media bagi komunikasi elektromagnetik.
Masing-masing komputer terhubung melalui media fisik dengan menggunakan kartu
jaringan (network interface card = NIC) atau di pasaran biasa disebut Ethernet Card.
Segala proses transmisi melalui media fisik akan melalui NIC tersebut.
Tujuan
Tujuan menggunakan jaringan komputer ialah untuk melakukan sharing resource
dan untuk komunikasi online antar komputer/orang. Yang dimaksud dengan resource disini
termasuk disk drive, hard disk, printer, komunikasi online termasuk aplikasi dan e-mail
Manfaat
1. Sharing resources
Sharing resources bertujuan agar seluruh program, peralatan atau peripheral lainnya dapat
dimanfaatkan oleh setiap orang yang ada pada jaringan komputer tanpa terpengaruh oleh
lokasi maupun pengaruh dari pemakai.
Much. Romi Imanudin |Tugas Hari Raya 1

2. Media Komunikasi
Jaringan komputer memungkinkan terjadinya komunikasi antar pengguna, baik untuk
teleconference maupun untuk mengirim pesan atau informasi yang penting lainnya.
3. Integrasi Data
Jaringan komputer dapat mencegah ketergantungan pada komputer pusat, karena setiap
proses data tidak harus dilakukan pada satu komputer saja, melainkan dapat didistribusikan
ke tempat lainnya. Oleh sebab inilah maka dapat terbentuk data yang terintegrasi yang
memudahkan pemakai untuk memperoleh dan mengolah informasi setiap saat.
4. Pengembangan dan Pemeliharaan
Pengembangan peralatan dapat dilakukan dengan mudah dan menghemat biaya, karena
setiap pembelian komponen seperti printer, maka tidak perlu membeli printer sejumlah
komputer yang ada tetapi cukup satu buah karena printer itu dapat digunakan secara
bersama – sama. Jaringan komputer juga memudahkan pemakai dalam merawat harddisk
dan peralatan lainnya, misalnya untuk memberikan perlindungan terhadap serangan virus
maka pemakai cukup memusatkan perhatian pada harddisk yang ada pada komputer pusat.
5. Keamanan Data
Sistem Jaringan Komputer dapat memberikan perlindungan terhadap data. Karena
pemberian dan pengaturan hak akses kepada para pemakai, serta teknik perlindungan
terhadap harddisk sehingga data mendapatkan perlindungan yang efektif.
6. Sumber Daya Lebih Efisien dan Informasi Terkini
Dengan pemakaian sumber daya secara bersama – sama, akan mendapatkan hasil yang
maksimal dan kualitas yang tinggi. Selain itu data atau informasi yang diakses selalu terbaru,
karena setiap ada perubahan yang terjadi dapat segera langsung diketahui oleh setiap
pemakai.

MENGENALALAT DAN JARINGAN KOMPUTER
a. Swicth /Hub
Swicth
Switch adalah hub pintar yang mempunyai kemampuan untuk
menentukantujuan MAC address dari packet. Daripada melewatkan packet ke semua
port, switch meneruskannya ke port dimana ia dialamatkan. Jadi, switchdapat secara
drastis mengurangi traffic network.Switch memelihara daftar MAC address yang
dihubungkan ke port-portnyayang ia gunakan untuk menentukan kemana harus
mengirimkan paketnya. Karena ia beroperasi pada MAC address bukan pada IP
address,switch secara umum lebih cepat daripada sebuah router.
Biasanya switch banyak digunakan untuk jaringan LAN token star.Dan switch ini
digunakan sebagai repeater/penguat. Berfungsi untukmenghubungkan kabel-kabel
UTP ( Kategori 5/5e ) komputer yang satudengan komputer yang lain. Dalam switch
biasanya terdapat routing,routing sendiri berfungsi untuk batu loncat untuk
melakukankoneksi dengan komputer lain dalam LAN.
Hub
Hub atau konsentrator adalah sebuah perangkat yang menyatukan
kabel-kabel jaringan dari tiap-tiap workstation, server, atau perangkat lain. Sama
seperti switch, tetapi perbedaannya adalah hub tidak memiliki fasilitas routing.
Sehingga semua informasi yang datang akan dikirimkan ke semua komputer
(broadcast). Hub adalah istilah umum yang digunakan untuk menerangkan sebuah

central connection point untuk komputer pada network. Fungsi dasar yang dilakukan
oleh hub adalah menerima sinyal dari satu komputer dan mentransmisikannya ke
komputer yang lain. Sebuah hub bisa active atau passive. Active hub bertindak
sebagai repeater; ia meregenerasi dan mengirimkan sinyal yang diperkuat. Passive
hub hanya bertindak sebagai kotak sambungan; ia membagi /memisahkan sinyal
yang masuk untuk ditransmisikan ke seluruh network
Keuntungan, mengunakan hub adalah fleksibelitas yang dimiliki, sehingga setiap
client dapat ditambahkan setiap waktu tanpa menganggu jaringan yang sedang
beroperasi. Akan tetapi hub tidak mampu membaca data dan tidak mengetahui
sumber dari tujuan paket-paket yang dilepaskan melalui Hub tersebut.
Kekurangannya, hub cukup mahal, membutuhkan kabel tersendiri untuk berjalan,
dan akan mematikan seluruh network jika ia tidak berfungsi.
b. Network Internet Card (NIC)
NIC adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah
jaringan komputer. Tugas NIC adalah untuk mengubah aliran data paralel dalam bus
komputer menjadi bentuk data serial sehingga dapat ditransmisikan di atas media jaringan.
Berdasarkan tipe bus, ada beberapa tipe network interface card (NIC) atau network
card, yaitu ISA dan PCI. Saat ini jenis network card yang banyak digunakan, yaitu PCI.
Jenis Network Card
Fungsi NIC
 Media pengirim data ke komputer lain di dalam jaringan
 Mengontrol data flow antara komputer dan sistem kabel
Menerima data yang dikirim dari komputer lain lewat kabel dan menerjemahkannya
ke dalam bit yang dimengerti oleh komputer

c. Kabel
Jaringan komputer pada dasarnya adalah jaringan kabel, menghubungkan satu sisi
dengan sisi yang lain, namun bukan berarti kurva tertutup, bisa jadi merupakan kurva
terbuka dengan terminator
penghubung antar komputer
telegraf yang memanfaatkan
diujungnya). Seiring dengan perkembangan teknologi,
pun mengalami perubahan serupa, mulai dari teknologi
gelombang radio hingga teknologi serat optik dan laser
menjadi tumpuan perkembangan jaringan komputer.
Hingga sekarang, teknologi jaringan komputer bisa menggunakan teknologi “kelas”
museum (seperti 10BASE2 menggunakan kabel Coaxial) hingga menggunakan teknologi
“langit” (seperti laser dan serat optik). Akan dibahas sedikit bagaimana komputer terhubung
satu sama lain, mulai dari teknologi kabel Coaxial hingga teknologi laser.
Pemilihan jenis kabel sangat terkait erat dengan topologi jaringan yang digunakan.
Sebagai contoh untuk jenis topologi Ring umumnya menggunakan kabel Fiber Optik
(walaupun ada juga yang menggunakan twisted pair). Topologi Bus banyak menggunakan
kabel Coaxial. Kesulitan utama dari penggunaan kabel coaxial adalah sulit untuk mengukur
apakah kabel coaxial yang dipergunakan benar-benar matching atau tidak. Karena kalau
tidak sungguh-sungguh diukur secara benar akan merusak NIC (Network Interface Card)
yang dipergunakan dan kinerja jaringan menjadi terhambat, tidak mencapai kemampuan
maksimalnya. Topologi jaringan Star banyak menggunakan jenis kabel UTP. Topologi
jaringan dan jenis kabel yang umum digunakan dapat dilihat pada tabel berikut:
Topologi Jaringan dan Jenis Kabel yang Sering Digunakan
Setiap jenis kabel mempunyai kemampuan dan spesifikasi yang berbeda, oleh karena
itu dibuatlah pengenalan tipe kabel. Ada tiga jenis kabel yang dikenal secara umum,
yaitu:



Coaxial cable
Fiber Optik
Twisted pair, UTP (Unshielded Ttwisted Pair) dan STP (Shielded Twisted Pair)
a) Kabel Coaxial
Dikenal dua jenis kabel coaxial, yaitu thick coaxial cable (mempunyai diameter lumayan
besar) dan thin coaxial cable (mempunyai diameter lebih kecil).
Topologi Jaringan Jenis kabel yang umum digunakan
Topologi Bus Coaxial, twisted pair, fiber
Topologi Ring Twisted pair, fiber
Topologi Star Twisted pair, fiber

T h i ck co ax i al cabl e (Kabel Co axi al
“gemu k” )
Kabel coaxial jenis ini dispesifikasikan berdasarkan standar IEEE 802.3 10BASE5, dimana
kabel ini mempunyai diameter rata-rata 12 mm, dan biasanya diberi warna kuning. Kabel
jenis ini biasa disebut sebagai standard ethernet atau thick Ethernet, atau hanya disingkat
ThickNet, atau bahkan hanya disebut sebagai yellow cable.
Kabel Coaxial ini (RG-6) jika digunakan dalam jaringan mempunyai spesifikasi dan aturan
sebagai berikut :
 Setiap ujung harus diterminasi dengan terminator 50-ohm (dianjurkan
menggunakan terminator yang sudah dirakit, bukan menggunakan satu buah
resistor 50-ohm 1 watt, sebab resistor mempunyai disipasi tegangan yang cukup
lebar).
Maksimum 3 segment dengan peralatan terhubung (attached devices) atau berupa
populated segments.
Setiap kartu jaringan mempunyai pemancar tambahan (external transceiver).
Setiap segment maksimum berisi 100 perangkat jaringan, termasuk dalam hal ini
repeaters.
Maksimum panjang kabel per segment adalah 1.640 feet (atau sekitar 500 meter).
Maksimum jarak antar segment adalah 4.920 feet (atau sekitar 1500 meter).







Setiap segment harus diberi ground.
Jarak maksimum antara tap atau pencabang dari kabel utama ke perangkat
(device) adalah 16 feet (sekitar 5 meter).
Jarak minimum antar tap adalah 8 feet (sekitar 2,5 meter).
Kabel Coaxial Thicnet dan Thinnet
T h i n coa xi al cabl e (Ka bel Co axi al
“K u rus” )
Kabel coaxial jenis ini banyak dipergunakan di kalangan radio amatir, terutama untuk
transceiver yang tidak memerlukan output daya yang besar. Untuk digunakan sebagai
perangkat jaringan, kabel coaxial jenis ini harus memenuhi stKitar IEEE 802.3 10BASE2,
dimana diameter rata-rata berkisar 5 mm dan biasanya berwarna hitam atau warna gelap
lainnya. Setiap perangkat (device) dihubungkan dengan BNC T-connector. Kabel jenis ini juga
dikenal sebagai thin Ethernet atau ThinNet.

Kabel coaxial jenis ini, misalnya jenis RG-58 A/U atau C/U, jika diimplementasikan dengan
Tconnector dan terminator dalam sebuah jaringan, harus mengikuti aturan sebagai berikut :
 Setiap ujung kabel diberi terminator 50-ohm.



Panjang maksimal kabel adalah 1,000 feet (185 meter) per segment.
Setiap segment maksimum terkoneksi sebanyak 30 perangkat jaringan (devices).
Kartu jaringan cukup menggunakan transceiver yang onboard, tidak perlu
tambahan transceiver, kecuali untuk repeater.
Maksimum ada 3 segment terhubung satu sama lain (populated segment).



Setiap segment sebaiknya dilengkapi dengan satu ground.
Panjang minimum antar TConnector adalah 1,5 feet (0.5 meter).
Maksimum panjang kabel dalam satu segment adalah 1,818 feet (555 meter).
b) Fiber Optic
Jaringan yang menggunakan Fiber Optic (FO) biasanya perusahaan besar, dikarenakan
harga dan proses pemasangannya lebih sulit. Namun demikian, jaringan yang
menggunakan FO dari segi kehKitalan dan kecepatan tidak diragukan. Kecepatan
pengiriman data dengan media FO lebih dari 100 Mbps dan bebas pengaruh
lingkungan.
Kabel Fiber Optik

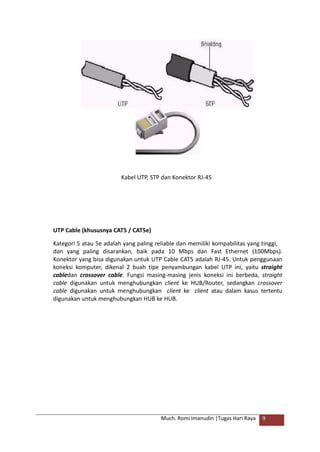

c) Twisted Pair Ethernet
Kabel Twisted Pair ini terbagi menjadi dua jenis yaitu shielded twisted pair (STP) dan
unshielded twisted pair (UTP). STP adalah jenis kabel yang memiliki selubung
pembungkus sedangkan UTP tidak mempunyai selubung pembungkus. Untuk
koneksinya kabel jenis ini menggunakan konektor RJ-11 atau RJ-45.

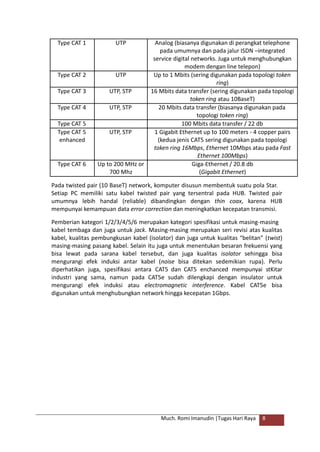

Tabel 5. Kategori Twisted Pair Cable
Kategori
kabel
Type Feature

Pada twisted pair (10 BaseT) network, komputer disusun membentuk suatu pola Star.
Setiap PC memiliki satu kabel twisted pair yang tersentral pada HUB. Twisted pair
umumnya lebih handal (reliable) dibandingkan dengan thin coax, karena HUB
mempunyai kemampuan data error correction dan meningkatkan kecepatan transmisi.
Pemberian kategori 1/2/3/4/5/6 merupakan kategori spesifikasi untuk masing-masing
kabel tembaga dan juga untuk jack. Masing-masing merupakan seri revisi atas kualitas
kabel, kualitas pembungkusan kabel (isolator) dan juga untuk kualitas “belitan” (twist)
masing-masing pasang kabel. Selain itu juga untuk menentukan besaran frekuensi yang
bisa lewat pada sarana kabel tersebut, dan juga kualitas isolator sehingga bisa
mengurangi efek induksi antar kabel (noise bisa ditekan sedemikian rupa). Perlu
diperhatikan juga, spesifikasi antara CAT5 dan CAT5 enchanced mempunyai stKitar
industri yang sama, namun pada CAT5e sudah dilengkapi dengan insulator untuk
mengurangi efek induksi atau electromagnetic interference. Kabel CAT5e bisa
digunakan untuk menghubungkan network hingga kecepatan 1Gbps.
Type CAT 1 UTP Analog (biasanya digunakan di perangkat telephone
pada umumnya dan pada jalur ISDN –integrated
service digital networks. Juga untuk menghubungkan
modem dengan line telepon)
Type CAT 2 UTP Up to 1 Mbits (sering digunakan pada topologi token
ring)
Type CAT 3 UTP, STP 16 Mbits data transfer (sering digunakan pada topologi
token ring atau 10BaseT)
Type CAT 4 UTP, STP 20 Mbits data transfer (biasanya digunakan pada
topologi token ring)
Type CAT 5 100 Mbits data transfer / 22 db
Type CAT 5
enhanced
UTP, STP 1 Gigabit Ethernet up to 100 meters - 4 copper pairs
(kedua jenis CAT5 sering digunakan pada topologi
token ring 16Mbps, Ethernet 10Mbps atau pada Fast
Ethernet 100Mbps)
Type CAT 6 Up to 200 MHz or
700 Mhz
Giga-Ethernet / 20.8 db
(Gigabit Ethernet)

Kabel UTP, STP dan Konektor RJ-45
UTP Cable (khususnya CAT5 / CAT5e)
Kategori 5 atau 5e adalah yang paling reliable dan memiliki kompabilitas yang tinggi,
dan yang paling disarankan, baik pada 10 Mbps dan Fast Ethernet (100Mbps).
Konektor yang bisa digunakan untuk UTP Cable CAT5 adalah RJ-45. Untuk penggunaan
koneksi komputer, dikenal 2 buah tipe penyambungan kabel UTP ini, yaitu straight
cabledan crossover cable. Fungsi masing-masing jenis koneksi ini berbeda, straight
cable digunakan untuk menghubungkan client ke HUB/Router, sedangkan crossover
cable digunakan untuk menghubungkan client ke client atau dalam kasus tertentu
digunakan untuk menghubungkan HUB ke HUB.

UTP cable CAT 5
Pemasangan Kabel
A. T 568A dan T 568B
 Cross-Over:
o
o
Ujung 1 : Tipe T568A
Ujung 2 : Tipe T568B
atau
Ujung 1 : Tipe T568B
Ujung 2 : Tipe T568A
o
o
 Straight-Over:
o Ujung 1 : Tipe T568A
o Ujung 2 : Tipe T568A
atau
o Ujung 1 : Tipe T568B
o Ujung 2 : Tipe T568B
No Tipe T568A Tipe T568B
1. Hijau Putih Orange Putih
2. Hijau Orange
3. Orange Putih Hijau Putih
4. Biru Biru
5. Biru Putih Biru Putih
6. Orange Hijau
7. Coklat Putih Coklat Putih
8. Coklat Coklat

Penyambungan pada device
 Cross-Over:
o Switch – Switch
o Switch – Hub
o Router – Router
o PC - PC
 Straight-Over:
o
o
o
PC – Hub
Switch – Router
Switch – PC
Pada prinsipnya jika kita akan mengkoneksikan perangkat yang sama, kita
harus menggunakan kabel cross, jika hendak mengkoneksikan perangkat yang
berbeda kita memakai kabel straight, namun pada perkembangannya sekarang,
perangkat keras keluaran terbaru sudah bisa memakai kabel straight jika ingin
menghubungkan perangkat yang sama.
d. Connector
Konektor pada Twisted Pair
RJ-45
Konektor RJ45 adalah konektor yang biasa
dipergunakan dalam instalasi jaringan kecil (LAN)
dimana kabel yang digunakan adalah kabel
twisted pair tipe UTP. Konektor ini berfungsi
untuk menghubungkan kabel UTP dengan NIC
yang mana kini port yang dipergunakan
kebanyakan adalah port RJ45.
Harga konektor yang cukup murah, dan
pemasangan yang mudah membuat konektor ini populer di kalangan pengguna
jaringan berskala kecil atau LAN.
Ciri-ciri yang mendasar dari konektor ini adalah warna konektor yang bening dan
terdapat 8 pin tembaga di ujung konektor ini sebagai pin-pin yang akan
menghubungkan NIC dengan UTP. Cara pemasangannya cukup mudah, yakni dengan
mengkrimping dengan tang krimping konektor RJ45, namun apabila terjadi kesalahan
dalam pengkrimpingan, mau tak mau konektor ini harus diganti (sekali pakai).
RJ-11
RJ 11 adalah konektor yang dipergunakan dalam jaringan telepon. Konektor ini
biasanya disandingkan dengan kabel STP.

Konektor pada Coaxial
Konektor yang digunakan bersama kabel koaksial adalah konektor Bayonet Neil
Concelman (BNC). Adapter-adapter dengan tipe berbeda tersedia untuk konektor
BNC, termasuk konektorT, konektor barrel, dan terminator. Konektor pada kabel
merupakan titik terlemah di jaringan.
BNC RG-59
Connector BNC ini adalah Konector yang
digunakan sebagai penghubung antara
kabel dengan perangkat CCTV baik
monitor, DVR, maupun Camera. Connector
ini khusus dipergunakan untuk kabel CCTV
jenis RG59. Konektor ini merupakan
terminasi yang dianjurkan oleh para ahli
dan banyak dipakai oleh pemilik rumah /
bangunan dalam instalasi CCTVnya.
BNC RG6
Connector BNC ini adalah Konector yang digunakan
sebagai penghubung antara kabel dengan perangkat
CCTV baik monitor, DVR, maupun Camera. Connector
ini khusus dipergunakan untuk kabel CCTV jenis RG6.
Konektor ini merupakan terminasi yang dianjurkan
oleh para ahli dan banyak dipakai oleh pemilik rumah /
BNC to BNC
Connector BNC ini adalah Konektor yang digunakan untuk
menyambung kabel dari BNC RG6 ke BNC RG6 yang akan
dihubungkan ke Monitor, TV, dan DVR. Konektor ini
merupakan terminasi yang dianjurkan oleh para ahli dan
banyak dipakai oleh pemilik rumah / bangunan dalam
instalasi CCTVnya.
BNC to RCA
Connector BNC ini adalah konektor yang digunakan untuk
merubah BNC menjadi RCA yang akan dihubungkan ke Monitor
atau ke TV. Konektor ini merupakan terminasi yang dianjurkan
oleh para ahli dan banyak dipakai oleh pemilik rumah /

e. Konektor pada Fiber Optik
a. Konektor FC : Digunakan untuk jenis kabel single mode dengan akurasi yang
tinggi untuk menghubungkan kabel dengan transmitter maupun receiver.
Konektor SC : Digunakan dalam jenis kabel single mode dan bisa dilepas
pasang. . Konektor SC, bentuknya persegi dan lebih mudah dihubungkan ke
area yang ditentukan.
Konektor ST : Bentuknya seperti bayonet berkunci dan hampir mirip dengan
konektor BNC. Umum digunakan pada jenis kabel single mode maupun multi
mode. Konektor ini paling umum dan yang sering digunakan bersama kabel
fiber optik. Berbentuk batang, mirip dengan konektor BNC.
Konektor Biconic : Jenis konektor yang pertama kali muncul dalam
komunikasi fiber optik dan jenis ini sekarang sudah sangat jarang digunakan.
Konektor D4 : Jenis komputer ini hampir mirip dengan konektor FC, hanya
berbeda ukurannya. Perbedaannya sekitar 2 mm pada bagian ferrule-nya.
Konektor SMA : Jenis konektor ini lebih dahulu muncul dari konektor ST yang
sama-sama mempunyai penutup dan pelindung.
Konektor MT-RJ : Konektor MT-RJ menggunakan model plastik seperti yang
digunakan konektor RJ-45, yang memudahkan untuk dipasang. Dua kabel
fiber terhubung ke dalam satu konektor, sama dengan konsep konektor SC.
Beberapa jenis konektor lain yang biasanya digunakan dalam jaringan adalah
Konektor FDDI, Konektor LC, Konektor MT Array.
b.
c.
d.
e.
f.
g.
h.

f. Router
Router adalah peningkatan kemampuan dari bridge. Router mampu
menunjukkan rute/jalur (route) dan memfilter informasi pada jaringan yang
berbeda. Beberapa router mampu secara otomatis mendeteksi masalah dan
mengalihkan jalur informasi dari area yang bermasalah. Router bekerja
menggunakan routing table yang disimpan di memory-nya untuk memutuskan
tentang kemana dan bagaimana paket dikirimkan. Router dapat memutuskan rute
terbaik, oleh karena itu router lebih "cerdas" dibanding bridge.
g. Bridge
Bridge adalah aœintelligent repeatera. Bridge menguatkan sinyal yang
ditransmisikannya, tetapi tidak seperti repeater, Bridge mampu menentukan tujuan.
Selain itu bridge juga membagi satu buah jaringan kedalam dua buah jaringan.
Berbeda dengan Hub, Bridge dapat mempelajari MAC address tujuan. Ketika sebuah
komputer mengirim data untuk komputer tertentu, bridge akan mengirim data
tersebut melalui port yang terhubung dengan komputer tujuan saja.
Namun, ketika belum menemukan port mana yang terhubung dengan
komputer tujuan, Bridge akan mencoba mengirim pesan broadcast ke semua port
(kecuali port komputer pengirim). Setelah port tujuan diketahui, maka untuk
selanjutnya hanya port itu saja yang akan dikirim data.

Secara umum ada 3 kategori Bridge, yaitu :
1. Local Bridge : Menghubungkan beberapa LAN
2. Remote Bridge : Menghubungkan LAN dengan WAN
3. Wireless Bridge : Menghubungkan LAN dengan remote node
h. Repeater
Repeater, bekerja pada layer fisik jaringan, menguatkan sinyal dan
mengirimkan dari satu repeater ke repeater lain. Repeater tidak merubah informasi
yang ditransmisikan dan repeater tidak dapat memfilter informasi. Repeater hanya
berfungsi membantu menguatkan sinyal dari server(pemancar) yang melemah akibat
jarak, sehingga sinyal dapat ditransmisikan ke jarak yang lebih jauh ; dan
mempermudah akses sinyal WiFi dari server.
TIPE-TIPE JARINGAN (SYSTEM)
Peer-peera.
Tipe jaringan Peer to Peer, Jika seperti pada tipe jaringan Client Server,
dimana terdapat sebuah komputer yang bertindak sebagai Server yang berperan
sangat penting dalam mengelola sebuah jaringan, pada tipe jaringan Peer to
Peer, setiap Komputer / Workstation dapat bertindak sebagai Server maupun
sebagai Workstation (Client). Sehingga tidak ada perbedaan antara Server dan
Workstation (Client). Selain itu juga, dalam Jaringan Peer to Peer ini , tidak perlu

menggunakan HUB / SWITCH untuk menghubungkan dua buah PC / Laptop, karena
untuk menghubungkan keduanya, dapat dihubungkan secara langsung
menggunakan kabel UTP tanpa perantara. Dalam jaringan Peer to Peer inipun, setiap
PC / Laptop yang saling terhubung dapat saling berbagi sumber daya dalam jaringan
tanpa harus dikendalikan oleh salah satu PC/Laptop yang terhubung, karena
semuanya memiliki hak akses yang sama dan tidak dibatasi.
Dalam jaringan Peer to Peer pun tidak perlu menggunakan Operating System
(OS) khusus untuk Server, karena pada tipe jaringan ini tidak memiliki sebuah Server.
Untuk menghubungkan 2 buah PC / Laptop menggunakan kabel UTP, harus
menggunakan kabel UTP yang bertipe Crossover, karena jika menggunakan tipe
pengkabelan Straight Through, maka kabel LAN tidak akan terkoneksi, terkecuali LAN
Card atau Ethernet yang kawan-kawan gunakan sudah mendukung Straight Through.
Adapun kelebihan dan kekurangan dari Tipe Jaringan Peer to Peer ini adalah sebagai
berikut :
Kelebihan
Biaya instalasi yang lebih murah.
Tidak memerlukan OS Khusus untuk server.
Tidak membutuhkan administrator.
Kelangsungan jaringan tidak bergantung pada server, Jadi, ketika salah satu PC /
Laptop mengalami gangguan , maka jaringan tidak akan terganggu.
Kekurangan
Tingkat keamanan kurang.
Tidak cocok digunakan untuk Jaringan berskala besar dan kompleks.
Troubleshooting jaringan lebih sulit.







Kemampuan kerja lebih rendah dibandingkan dengan jaringan Client Server
b. Client-Server

Yang pertama adalah tipe jaringan Client Server, jaringan ini memiliki dua
komponen utama, Yaitu Serverdan Client (Workstation). Apa
itu SERVER dan WORKSTATION ??? ,….. Yang di maksud dengan Server, adalah
komputer pusat yang menyediakan semua fasilitas data yang berada dalam sebuah
jaringan bagi komputer lain. Sedangkan Workstation itu sendiri merupakan
komputer yang menggunakan atau menerima fasilitas yang disediakan oleh Server.
Jadi biasanya Server hanya ada satu, yang bisa menyimpan dan membagikan segala
jenis data dan fasilitas yang dibutuhkan oleh komputer lain. Server didalam jaringan
Client Server biasa disebut dengan Dedicated Ser.
Untuk kelebihan dan kekurangan dari tipe jaringan Client Server ini adalah sebagai
berikut :
Kelebihan
Dari segi kecepatan, tipe jaringan ini memiliki kecepatan akses yang lebih tinggi ,
dikarenakan SERVER tidak dibebani sebagai Workstation.
Dari segi Back Up, tipe jaringan ini memiliki sistem Back Up dan keamanan yang lebih
baik, dikarenakan Back Up dilakukan terpusat pada server.
Dari segi keamanan dan administrasi, Tipe jaringan ini lebih baik, dikarenakan hanya
ada satu pemakai saja yang bertugas sebagai Administrator yang mengatur Sistem
keamanan dan Administrasi dalam jaringan.
Kekurangan
Segala jenis hubungan antara Server dan Workstation , tergantung seluruhnya kepada
Server, Jika server mengalami gangguan , maka seluruh jaringan akan trganggu.
Biaya operasional yang mahal.
Memerlukan sebuah komputer yang memiliki kemampuan yang sangat baik yang akan
dijadikan sebagai Server.





c. Macam-macam System Operasi untuk Server & Client
1) Windows 2008 Server
Windows Server 2008 adalah sebuah versi
baru Windows Server, yang dirilis pada tanggal
27 Februari 2008. Pada saat pengembangannya,
Windows Server memiliki nama kode “Windows
Server Codenamed Longhorn.” Windows Server
2008 dibangun di atas beberapa keunggulan
teknologi dan keamanan yang pada awalnya
diperkenalkan dengan Windows Vista, dan
ditujukan agar bisa lebih modular secara
signifikan, ketimbang pendahulunya, Windows
Server 2003.
Windows Server 2008 dikembangkan dari Windows Server 2003 R2 yang
sudah terbukti cukup Kital dan aman, untuk membantu meringankan tekanan

tersebut, dengan mengotomatisasikan tugas pengelolaan harian, memperketat
pengamanan, meningkatkan efisiensi dan keKitalan sistem.
Fitur utama yang menjadi keunggulan Windows Server 2008 ini adalah
penyederhanaan tugas administrasi, karena riset internal Microsoft, sekitar 70
persen anggaran belanja TI dihabiskan untuk tugas pengelolaan harian.
Kelebihan Windows Server 2008:
1. Windows Server 2008 dapat beroperasi tanpa tampilan grafis atau graphical
user interface (GUI) dengan adanya teknologi powershell.
Pengguna dapat memilih fungsi-fungsi yang dibutuhkannya saja atau
menambah fungsi lainnya jika membutuhkan sewaktu-waktu tanpa
melakukan instalasi ulang.
Kemampuan virtualisasi bahkan embedded (menyatu) dengan Windows
Server 2008.
Windows Server 2008 mampu mengatur besar bandwidth yang dapat dipakai
setiap aplikasi maupun komputer yag terhubung ke jaringan.
Windows Server 2008 juga sanggup mengontrol keamanan jaringan dengan
fitur Network Access Protection.
Server juga dapat mengatur setiap akses identitas ke jaringan agar aman dan
praktis dengan adanya fitur read only domain controller.
Melalui powershell, administrator tetap dapat memantau komputer di
jaringan dari jarak jauh.
Lebih aman dalam mengendalikan laju informasi.
Peningkatan Kapasitas Server untuk melayani lebih Simultan Koneksinnya.
2.
3.
4.
5.
6.
7.
8.
9.
10. Driver disk yang fault toleran yang mendukung disk mirroring dan disk
stripping dengan parity (RAID 1 dan RAID 5).
11. Bebas dari Kode 16 Bit milik MS-Dos,mendukung operasi 32 bit dan semua
Fitur yang ditawarkan oleh Microprosesor 32 bit seperti dapat mengamati
memori hingga 4 Gb dan Terproteksi.
12. Di Desain agar kompatibel dengan Sistem Operasi terdahulu seperti MS-
Dos,IBM OS/2.
13. Peningkatan kemampuan layanan server TCP/IP seperti DHCP, WNS dan DNS.
14. Tool untuk mengintegrasikan Netware dan memonitoring Jaringan.
15. Model keamanan berbasis Domain penuh.
16. Terdapat Layanan untuk Macintosh.
17. Bisa Membooting jarak jauh untuk client.
18. Terintegrasi Paket Back Office.
19. Terdapat Network Client Administrator.
20. Fitur pengendalian yang lebih baik (more control). Yaitu fitur yang dapat
membuat perusahaan memegang kontrol yang lebih terhadap server mereka.
Kekurangan Windows Server 2008:
1. Browser yang digunakan sebagai sistem dasar pada sistem perangkat bantu
administrasi banyak menggunakan Javascript dan Active X, ternyata
mengakibatkan proses sangat lambat. Hal yang sama dengan PC yang

menggunakan processor 300 MHz AMD dan 128 MB SDRAM serta 100 MHz
Bus tidak bisa diharapkan bekerja dengan lancar seperti yang diharapkan.
Pengubahan konfigurasi yang mendasar jarang dapat dilakukan dengan
berhasil. Hal ini berlaku untuk nilai default, Format file Log yang bersifat
propritary dan juga pilihan default-indeks, yang kesemuanya secara stKitar
selalu harus disimpan pada drive C. Administrator dalam hal ini harus
melakukan pekerjaan yang tak perlu, hingga sistem keseluruhan berjalan
sebagaimana mestinya, sebelum dapat melakukan perubahan..
Dibutuhkan pengubahan konfigurasi yang sangat kompleks untuk ISS Server,
yang dapat dikatakan sangat sulit dan merepotkan sekali. Dari pihak
administrator berpendapat kegiatan perubahan file Registry adalah pekerjaan
2.
3.
yang relatif berat untuk sistem
sistem operasinya.
yang menggunakan Windows NT sebagai
2) Windows 7 dan Windows 8
1. Windows 7
Windows 7 adalah rilis terkini
Microsoft Windows yang
menggantikan Windows Vista.
Windows 7 dirilis untuk
pabrikan komputer pada 22
Juli 2009 dan dirilis untuk
publik pada 22 Oktober 2009,
kurang dari tiga tahun setelah
rilis pendahulunya, Windows
Vista.
Kelebihan Windows 7





Booting lebih cepat
Irit Konsumsi daya
Optimasi dalam prefetching
Adanya aplikasi Device Storage
Kita dapat memilih Jaringan Wireless Hanya dengan 1 klik dari system
tray
Mendukung Teknologi multi touch ( layar sentuh )
System pencarian data yang lebih cepat


Kekurangan Windows 7
 Masih banyak Software dan Hardware yang belum support dengan
Windows 7

2. Windows 8
Windows 8 Adalah Nama kode
untuk versi baru dari Microsoft
Windows, serangkaian sistem
operasi yang diproduksi oleh
Microsoft untuk digunakan pada
PC, termasuk komputer rumah
dan komputer bisnis, laptop,
netbook, tablet PC, dan
komputer media.
Kelebihan Windows 8







Dioptimalisasi untuk layar sentuh
Mendukung chip ARM
Toko aplikasi Windows Store
Mendukung NFC (Near Field Communications)
Waktu boot yang singkat
Internet Explorer 10
Sekuriti lebih baik
Windows 8 tidak membutuhkan upgrade PC
3) Linux Ubuntu Server
Ubuntu juga menawarkan sistem
operasinya dalam edisi server. Versi saat
ini adalah Ubuntu 12.04 Long Term
Support (LTS) release, yang akan
didukung hingga 2017. Pembaruan akan
meliputi fitur baru hardware komputer,
pembaruan keamanan, dan pembaruan
ubuntu stack (software cloud
computing).
infrastructure).
(cloud computing
Ubuntu menggunakan modul keamanan
AppArmor untuk Linux Kernel yang pada
stKitarnya dinyalakan oleh kunci paket software, dan firewall sudah
dikembangkan dari servis yang digunakan sistem operasi.
Direktori home dan private directories juga dienkripsi. Ubuntu 10.04 Server Edition
memiliki MySQL 5.1, Tomcat 6, Open JDK 6, Samba 3.4, Nagios 3, PHP 5.3, Pyton 2.6.
Kebanyakan dari servis tersebut hanya membutuhkan waktu 30 menit untuk
dikonfigurasi.

Ubuntu 10.04 LTS Server Edition mendukung arsitektur Intel x86 dan AMD64.
Edisi server menyediakan fitur seperti file/print services, web hosting, email hosting,
dll. Ada beberapa perbedaan antara edisi server dan edisi desktop walaupun
keduanya menggunakan repositori apt yang sama. Perbedaan utamanya adalah,
pada edisi server X window environment tidak diinstall secara manual, walaupun
antarmuka grafik dapat diinstall secara manual seperti Ubuntu desktop. CD Ubuntu
Server Edition juga memiliki pilihan untuk menginstall Ubuntu Enterprise Cloud.
4) Linux Debian Server
Debian adalah sistem operasi berbasis
kernel Linux. Debian termasuk salah
satu sistem operasi Linux yang bebas
untuk dipergunakan dengan
menggunakan lisensi GNU. Debian
adalah ‘kernel independen’, yaitu
sistem operasi Debian dikembangkan
murni tanpa mendasarkan pada
sistem operasi yang telah ada. Debian
pertama kali diperkenalkan oleh Ian
Murdoch, seorang mahasiswa dari
Universitas Purdue, Amerika Serikat, pada tanggal 16 Agustus 1993. Nama
Debian berasal dari kombinasi nama mantan kekasihnya Debra dan namanya
Ian.
Paket software yang di butuhkan untuk membuat server Debian dapat
disesuaikan dengan kebutuhan kita misalnya:
Paket Web server
~ Apache2
~ Bind9
~ Httpd
~ Postfix
~ Squirrelmail
Paket Proxy
~ Squid
Paket DHCP Server
~ dhcp3-server Paket yang lainnya
~links
Paket Mail Server
~ Courier-imap
~ Courier-pop

TIPE TIPE JARINGAN BERDASARKAN SKALA /
JARAK
a) LAN (Local Area Network)
Local Area Network biasa disingkat LAN adalah jaringan komputer yang
jaringannya hanya mencakup wilayah kecil; seperti jaringan komputer kampus,
gedung, kantor, dalam rumah, sekolah atau yang lebih kecil. Saat ini, kebanyakan
LAN berbasis pada teknologi IEEE 802.3 Ethernet menggunakan perangkat
switch, yang mempunyai kecepatan transfer data 10, 100, atau 1000 Mbit/s.
Selain teknologi Ethernet, saat ini teknologi 802.11b (atau biasa disebut Wi-fi)
juga sering digunakan untuk membentuk LAN. Tempat-tempat yang
menyediakan koneksi LAN dengan teknologi Wi-fi biasa disebut hotspot.
Pada LAN, seorang pengguna juga dapat berkomunikasi dengan pengguna
yang lain dengan menggunakan aplikasi yang sesuai.
LAN didesain untuk kebutuhan dan kondisi berikut :





Beroperasi dalam area geografis terbatas (kecil)
Memberi akses user-user melalui media dengan bandwidth tinggi
Menyediakan konektivitasfull-time untuk servis-servis local
Melakukan koneksi secara fisik antar perangkat yang berdekatan
Menyajikan control jaringan secara privat di bawah kendali administrator
lokal (Network Administrator).
Biasanya salah satu komputer di antara jaringan komputer itu akan
digunakan menjadi server yang mengatur semua sistem di dalam jaringan
tersebut.

b) MAN (Metropolitan Area Network)
Metropolitan area network atau disingkat dengan MAN adalah suatu jaringan dalam
suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan berbagai
lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya. Jangkauan dari
MAN ini antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepat untuk
membangun jaringan antar kantor-kantor dalam satu kota antara pabrik/instansi dan
kantor pusat yang berada dalam jangkauannya. Dan jaringan yang lebih luas daripada
LAN. Beberapa LAN menjadi satu jaringan dapat juga disebut MAN. MAN terdapat di
dalam satu kampus atau dalam satu wilayah yang agak luas (dapat juga satu kota). MAN
biasanya tidak dimiliki oleh satu organisasi saja.
Sama seperti LAN, MAN juga memiliki wireless MAN dengan kekurangan dan
kelebihan yang relatif sama. Sebagai contoh yaitu: jaringan pada Bank (sistem Online
Perbankan). Setiap bank tentunya memiliki kantor pusat dan kantor cabang. Di setiap
kantor baik kantor cabang maupun kantor pusat tentunya memiliki LAN, penggabungan
LAN – LAN di setiap kantor ini akan membentuk sebuah MAN. MAN biasanya mampu
menunjang data teks dan suara, bahkan dapat berhubungan dengan jaringan televisi
kabel atau gelombang radio.
“Sebuah Metropolitan Area Network (MAN) adalah jaringan komputer besar yang
mencakup area metropolitan atau kampus. Cakupan geografis yang jatuh antara WAN
dan LAN. MAN menyediakan konektivitas Internet untuk LAN di wilayah metropolitan,
dan menghubungkan mereka ke jaringan area yang lebih luas seperti Internet”
“MAN dioptimalkan untuk area geografis yang lebih besar dari LAN , mulai dari beberapa
blok bangunan untuk seluruh kota. MAN juga dapat bergantung pada saluran
komunikasi moderat-untuk-tinggi kecepatan data. MAN mungkin dimiliki dan
dioperasikan oleh sebuah organisasi tunggal, tapi biasanya akan digunakan oleh banyak
individu dan organisasi. MAN juga mungkin dimiliki dan dioperasikan sebagai utilitas
publik. Mereka sering akan menyediakan sarana untuk internetworking dari jaringan .

Kelebihan Dan Kekurangan Metropolitan Area Network (MAN)
 Kelebihan MAN:
MAN dapat melingkupi kawasan yang lebih luas dibanding dengan LAN. Jaringan
MAN biasanya dioperasikan di bandara-bandara, gabungan beberapa buah sekolah
ataupun di sebuah daerah. Dengan menjalankan suatu jaringan keterhubungan yang
besar, informasi dapat disebarkan dengan lebih meluas, cepat dan bermakna.
Perpustakaan-perpustakaan umum dan agen-agen pemerintahan biasanya
menggunakan MAN.
 Kekurangan MAN:
MAN hanya akan berlaku jika komputer pribadi tersebut dapat bersaing atau sebagai
terminal. Jika sebuah komputer pribadi digunakan sebagai terminal, memindahkan
file (file transfer software) membolehkan pengguna untuk mengambil file
(download) dari hos ataupun menghantar data ke hos (upload). Downloadfile berarti
membuka dan mengambil data dari sebuah komputer pribadi yang lain dan
menghantar data ke komputer yang berkenaan yang diminta oleh pengguna.
Keuntungan dan Kerugian Metropolitan Area Network (MAN)
Keuntungan MAN:


Server kantor pusat dapat berfungsi sebagai pusat data dari kantor cabang.
Transaksi yang Real-Time (data di server pusat diupdate saat itu juga, contoh ATM
Bank untuk wilayah nasional)
Komunikasi antar kantor bisa menggunakan e-mail, chattingdan Video Conference
(ViCon).

Kerugian MAN:


Biaya operasional mahal.
Instalasi infrastrukturnya tidak mudah.
Rumit jika terjadi trouble jaringan (networktroubleshoot)
c) WAN (Wide Area Network)
WAN (Wide Area Network) yaitu merupakan jaringan komputer yang
mencakup area lokasi yang lebih luas, dengan melibatkan kesatuan komputer yang
lebih banyak. Hal ini sudah jelas berbeda dengan PAN, MAN atau mungkin LAN
yang dibatasi dengan ruangan dan bangunan. WAN tidak dibatasi dengan ruangan
ataupun bangunan namun cakupannya bisa antar benua.
WAN akan mampu mengkoneksikan para pengguna-pengguna jaringan
dalam daerah jangkauan yang lebih luas. Hal ini akan membuat para Technical IT
dapat melakukan sharingresource antar negara bahkan antar benua.
Jika dilihat dari fungsinya, sebenarnya WAN tidak jauh berbeda dengan LAN.
WAN juga berfungsi sama seperti LAN mengkoneksikan antar komputer, printer
dan juga device lainnya dalam satu jaringan. WAN pada dasarnya adalah kumpulan

LAN yang ada diberbagai lokasi. Dibutuhkan sebuah device untuk menghubungkan
antara LAN dengan WAN dan device tersebut adalah router.
Router berfungsi merawat dan mengatur address LAN dan juga WAN.
Berikut gambar topologi sebuah WAN.
WAN tidak dimiliki atau di manage oleh seorang saja, tetapi didistribusikan
dan dikelola oleh beberapa orang bahkan oleh beberapa organisasi. Teknologi
yang biasanya dipakai WAN antara lain : Modem, ISDN (Integrated Services Digital
Network), DSL (Digital SubscriberLine), FrameRealay, ATM (Asynchronous Transfer
Mode), SONET (SynchronousOpticalNetwork), T (US) dan E (Europe) CarrierSeries
seperti T1, E1, T3, E3 dan lain-lain.
d) INTRANET
Intranet adalah sebuah jaringan komputer berbasis protokol TCP/IP seperti
internet hanya saja digunakan dalam internal perusahaan, kantor, bahkan
warung internet (WARNET) pun dapat di kategorikan Intranet. Antar Intranet
dapat saling berkomunikasi satu dengan yang lainnya melalui sambungan
Internet yang memberikan tulang punggung komunikasi jarak jauh. Akan tetapi
sebetulnya sebuah Intranet tidak perlu sambungan luar ke Internet untuk
berfungsi secara benar. Intranet menggunakan semua protocol TCP/IP Protokol
TCP/IP, alamat IP, dan protokol lainnya), klien dan juga server. Protokol HTTP dan
beberapa protokol Internet lainnya (FTP, POP3, atau SMTP) umumnya
merupakan komponen protokol yang sering digunakan. sebuah intranet dapat
dipahami sebagai sebuah versi pribadi dari jaringan Internet, atau sebagai
sebuah versi dari Internet yang dimiliki oleh sebuah organisasi.

Jika sebuah badan usaha / bisnis / institusi mengekspose sebagian dari
internal jaringannya ke komunitas di luar, hal ini di sebut ekstranet. Memang
biasanya tidak semua isi intranet di keluarkan ke publik untuk menjadikan
intranet menjadi ekstranet. Misalnya kita sedang membeli software, buku dll dari
sebuah e-toko, maka biasanya kita dapat mengakses sebagian dari Intranet toko
tersebut. Badan usaha / perusahaan dapat memblokir akses ke intranet mereka
melalui router dan meletakanfirewall. Firewall adalah sebuah perangkat lunak /
perangkat keras yang mengatur akses seseorang kedalam intranet. Proteksi
dilakukan melalui berbagai parameter jaringan apakah itu IP address, nomor port
dll. Jika firewall di aktifkan maka akses dapat dikontrol sehingga kita hanya dapat
mengakses sebagian saja dari Intranet perusahaan tersebut yang kemudian
dikenal sebagai extranet.
Kegunaan Intranet
Dasarnya perangkat lunak aplikasi yang digunakan di Intranet tidak berbeda jauh
dengan yang digunakan di Internet. Di Intranet digunakan Web, e-mail dll. persis
seperti yang digunakan di Intranet. WARNET sebetulnya intranet yang sangat
sederhana sekali, kebetulan tidak ada content yang khusus / spesifik yang
internal di warnet tersebut.
Web dengan perangkat database di belakangnya, biasanya merupakan alat bantu
paling potensial untuk melakukan 2 hal utama yaitu:
 Membuat perusahaan / institusi menjadi semakin effisien, pendekatan yang
dilakukan disini biasanya membuat system informasi manajemen yang
berbasis Web&database. Cukup banyak rasanya orang di Indonesia yang
mengerti masalah MIS ini. Jika MIS / ERP perusahaan telah ditata dengan
baik langkah selanjutnya biasanya mengarah ke e-commerce (dagang
melalui Internet).
Membuat perusahaan / institusi menjadi semakin kompetitif di dunia-nya.
Bahkan jika mungkin menjadi pemimpin dalam usahanya. Membuat sebuah
badan menjadi kompetitif hanya mungkin dilakukan jika kita dapat
mengolah secara baik sumber daya manusia & sumber daya pengetahuan
yang ada di internal badan / perusahaan tersebut. Ilmu / konsep yang
berkaitan dengan hal ini adalah konsep knowledgemanagement. Dasarnya
adalah bagaimana kita melakukan percepatan proses daur ulang, analisis,
sintesa dari pengetahuan baik itu yang bersifat implicit maupun eksplisit.

e) EKSTRANET
Extranet atau Ekstranet adalah jaringan pribadi yang menggunakan protokol
internet dan sistem telekomunikasi publik untuk membagi sebagian informasi
bisnis atau operasi secara aman kepada penyalur (supplier), penjual (vendor),
mitra (partner), pelanggan dan lain-lain.

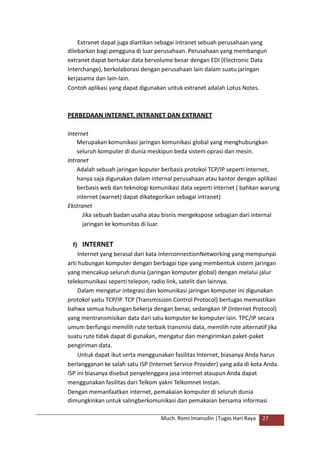

Extranet dapat juga diartikan sebagai intranet sebuah perusahaan yang
dilebarkan bagi pengguna di luar perusahaan. Perusahaan yang membangun
extranet dapat bertukar data bervolume besar dengan EDI (Electronic Data
Interchange), berkolaborasi dengan perusahaan lain dalam suatu jaringan
kerjasama dan lain-lain.
Contoh aplikasi yang dapat digunakan untuk extranet adalah Lotus Notes.
PERBEDAAN INTERNET, INTRANET DAN EXTRANET
Internet
Merupakan komunikasi jaringan komunikasi global yang menghubungkan
seluruh komputer di dunia meskipun beda sistem oprasi dan mesin.
Intranet
Adalah sebuah jaringan koputer berbasis protokol TCP/IP seperti internet,
hanya saja digunakan dalam internal perusahaan atau kantor dengan aplikasi
berbasis web dan teknologi komunikasi data seperti internet ( bahkan warung
internet (warnet) dapat dikategorikan sebagai intranet)
Ekstranet
Jika sebuah badan usaha atau bisnis mengekspose sebagian dari internal
jaringan ke komunitas di luar.
f) INTERNET
Internet yang berasal dari kata InterconnectionNetworking yang mempunyai
arti hubungan komputer dengan berbagai tipe yang membentuk sistem jaringan
yang mencakup seluruh dunia (jaringan komputer global) dengan melalui jalur
telekomunikasi seperti telepon, radio link, satelit dan lainnya.
Dalam mengatur integrasi dan komunikasi jaringan komputer ini digunakan
protokol yaitu TCP/IP. TCP (Transmission Control Protocol) bertugas memastikan
bahwa semua hubungan bekerja dengan benar, sedangkan IP (Internet Protocol)
yang mentransmisikan data dari satu komputer ke komputer lain. TPC/IP secara
umum berfungsi memilih rute terbaik transmisi data, memilih rute alternatif jika
suatu rute tidak dapat di gunakan, mengatur dan mengirimkan paket-paket
pengiriman data.
Untuk dapat ikut serta menggunakan fasilitas Internet, biasanya Anda harus
berlangganan ke salah satu ISP (Internet Service Provider) yang ada di kota Anda.
ISP ini biasanya disebut penyelenggara jasa internet ataupun Anda dapat
menggunakan fasilitas dari Telkom yakni Telkomnet Instan.
Dengan memanfaatkan internet, pemakaian komputer di seluruh dunia
dimungkinkan untuk salingberkomunikasi dan pemakaian bersama informasi

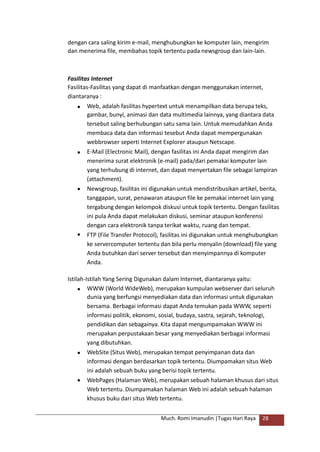

dengan cara saling kirim e-mail, menghubungkan ke komputer lain, mengirim
dan menerima file, membahas topik tertentu pada newsgroup dan lain-lain.
Fasilitas Internet
Fasilitas-Fasilitas yang dapat di manfaatkan dengan menggunakan internet,
diantaranya :
 Web, adalah fasilitas hypertext untuk menampilkan data berupa teks,
gambar, bunyi, animasi dan data multimedia lainnya, yang diantara data
tersebut saling berhubungan satu sama lain. Untuk memudahkan Anda
membaca data dan informasi tesebut Anda dapat mempergunakan
webbrowser seperti Internet Explorer ataupun Netscape.
E-Mail (Electronic Mail), dengan fasilitas ini Anda dapat mengirim dan
menerima surat elektronik (e-mail) pada/dari pemakai komputer lain
yang terhubung di internet, dan dapat menyertakan file sebagai lampiran
(attachment).
Newsgroup, fasilitas ini digunakan untuk mendistribusikan artikel, berita,
tanggapan, surat, penawaran ataupun file ke pemakai internet lain yang
tergabung dengan kelompok diskusi untuk topik tertentu. Dengan fasilitas
ini pula Anda dapat melakukan diskusi, seminar ataupun konferensi
dengan cara elektronik tanpa terikat waktu, ruang dan tempat.
FTP (File Transfer Protocol), fasilitas ini digunakan untuk menghubungkan
ke servercomputer tertentu dan bila perlu menyalin (download) file yang
Anda butuhkan dari server tersebut dan menyimpannya di komputer
Anda.



Istilah-Istilah Yang Sering Digunakan dalam Internet, diantaranya yaitu:
 WWW (World WideWeb), merupakan kumpulan webserver dari seluruh
dunia yang berfungsi menyediakan data dan informasi untuk digunakan
bersama. Berbagai informasi dapat Anda temukan pada WWW, seperti
informasi politik, ekonomi, sosial, budaya, sastra, sejarah, teknologi,
pendidikan dan sebagainya. Kita dapat mengumpamakan WWW ini
merupakan perpustakaan besar yang menyediakan berbagai informasi
yang dibutuhkan.
WebSite (Situs Web), merupakan tempat penyimpanan data dan
informasi dengan berdasarkan topik tertentu. Diumpamakan situs Web
ini adalah sebuah buku yang berisi topik tertentu.
WebPages (Halaman Web), merupakan sebuah halaman khusus dari situs
Web tertentu. Diumpamakan halaman Web ini adalah sebuah halaman
khusus buku dari situs Web tertentu.



 Homepage, merupakan sampul halaman yang berisi daftar isi atau menu
dari sebuah situs Web.
Browser, merupakan program aplikasi yang digunakan untuk
memudahkan Anda melakukan navigasi berbagai data dan informasi pada
WWW.

Manfaat internet
Secara umum ada banyak manfaat yang dapat diperoleh apabila seseorang
mempunyai akses ke internet. Berikut ini sebagian dari apa yang tersedia di
internet:
 Informasi untuk kehidupan pribadi :kesehatan, rekreasi, hobby,
pengembangan pribadi, rohani, sosial.
Informasi untuk kehidupan profesional/pekerja :sains, teknologi,
perdagangan, saham, komoditas, berita bisnis, asosiasi profesi, asosiasi
bisnis, berbagai forum komunikasi.
TOPLOGY JARINGAN
Topologi Jaringan adalah hal yang menjelaskan hubungan geometris antara unsur-
unsur dasar penyusun jaringan, yaitu node, link, dan station. Macam Topologi Jaringan ada 5
macam yaitu Topologi Bintang, Topologi Ring, Topologi Bush, Topologi Mesh, Topologi Pohon.
Semua ini merupakan Topologi Jaringan Komputer
Sedangkan Topologi jaringan dalam telekomunikasi adalah suatu cara
menghubungkan perangkat telekomunikasi yang satu dengan yang lainnya sehingga
membentuk jaringan. Dalam suatu jaringan telekomunikasi, jenis topologi yang dipilih akan
mempengaruhi kecepatan komunikasi. Untuk itu maka perlu dicermati
kelebihan/keuntungan dan kekurangan/kerugian dari masing ‐masing topologi berdasarkan
karakteristiknya masing topologi berdasarkan karakteristiknya. Berikut ini adalah jenis atau
Macam - macam Topologi dari jaringan tersebut.
Jenis topologi Keuntungan Kerugian
Topologi Bus  Mudah dipasang dan  Jika kabel utama (bus)/back
menghemat tempat bone putus maka komunikasi
 Hemat kabel gagal
 Mudah dikembangkan  Bila kabel utama panjang,
 Tidak membutuhkan troubleshooting akan lebih
kendali pusat sulit
 Layout kabel  Kemungkinan terjadi
sederhana tabrakan data dan proses
 Penambahan dan transmisi lambat
pengurangan terminal
dapat dilakukan tanpa

Topologi Ring
Topologi Tree
(Pohon)
Topologi Star
(Bintang)
mengganggu operasi
yang berjalan.
 Pemasangan relatif  Jaringan nya bersifat
mudah terbatas akibat adanya
 deteksi kerusakan batasan panjang lintasan
mudah dilakukan lingkaran
 hemat kabel  peka kesalahan
 tidak perlu  pengembangan jaringan
penanganan bundel lebih kaku
kabel khusus  lambat
 dapat melayani lalu  kerusakan pada media
lintas data yang padat pengirim/ terminal dapat
melumpuhkan kerja
seluruh jaringan
 Adanya hubungan  Apabila server mengalami
sekunder gangguan maka seluruh
memungkinkan lebih jaringan akan mengalami
banyak perangkat gangguan
yang dapat  Cakupan segmen jaringan
tersambung ke sebuah tergantung dari kabel.
hub sentral
 Jika jalur backbone
putus, seluruh segmen
jaringan akan putus.
 Implementasi nya sulit
 Pemasangan relatif  Sangat bergantung pada
mudah, deteksi server dan kemungkinan
kesalahan cukup server mudah rusak
mudah (karena hanya
 bila ada salah satu menggunakan satu server)
komputer atau  Topologi star ini
perangkat yang merupakan susunan yang
mengalami kerusakan menggunakan lebih
maka tidak akan banyak kabel daripada
mempengaruhi yang bus dan karena semua
jaringan yang lainnya komputer dan perangkat
 Paling terhubung ke central point
fleksibel  Boros kabel
 Pemasangan/perubah  Perlu penanganan khusus
an stasiun sangat  Kontrol terpusat (HUB)
mudah dan tidak jadi elemen kritis
mengganggu bagian
jaringan lain
 Kontrol terpusat
 Kemudahan deteksi
dan isolasi
kesalahan/kerusakan

langsung dikirimkan ke komputer di dalam topologi
Topologi jala (Mesh)
 Kemudahan
pengelolaan jaringan
 Hubungan dedicated  Membutuhkan banyak kabel
links menjamin data dan Port I/O. semakin banyak
komputer tujuan tanpa mesh maka diperlukan
harus melalui komputer semakin banyak kabel links
lainnya sehingga dapat dan port I/O (lihat rumus
lebih cepat karena satu penghitungan kebutuhan
link digunakan khusus kabel dan Port).
untuk berkomunikasi  Hal tersebut sekaligus juga
dengan komputer yang mengindikasikan bahwa
dituju saja (tidak topologi jenis ini * Karena
digunakan secara setiap komputer harus
beramai-ramai/sharing). terkoneksi secara langsung
 Memiliki sifat Robust, dengan komputer lainnya
yaitu Apabila terjadi maka instalasi dan
gangguan pada koneksi konfigurasi menjadi lebih
komputer A dengan sulit.
komputer B karena rusak  Banyaknya kabel yang
nya kabel koneksi (links) digunakan juga
antara A dan B, maka mengisyaratkan perlu nya
gangguan tersebut tidak space yang memungkinkan di
akan mempengaruhi dalam ruangan tempat
koneksi komputer A komputer-komputer tersebut
dengan komputer lainnya. berada.
 Privacy dan security pada
topologi mesh lebih
terjamin, karena
komunikasi yang terjadi
antara dua komputer
tidak akan dapat diakses
oleh komputer lainnya.
 Memudahkan proses
identifikasi permasalahan
pada saat terjadi
kerusakan koneksi antar
komputer.

Protokol
Protokol Jaringan adalah aturan yang mengatur komunikasi antar komputer dalam
suatu jaringan atau dapat diibaratkan sebagai bahasa yang digunakan sebuah komputer
dalam jaringan untuk berkomunikasi satu sama lain.
Protokol dapat diterapkan pada perangkat keras, perangkat lunak atau kombinasi dari
keduanya. Pada tingkatan yang terendah, protokol mendefinisikan koneksi perangkat keras.
Prinsip dalam membuat protokol ada tiga hal yang harus dipertimbangkan, yaitu
efektivitas, kemudahan, dan kemampuan dalam kondisi gagal di network. Protokol
distandardisasi oleh beberapa organisasi yaitu IETF, ETSI, ITU, dan ANSI.
Tugas yang biasanya dilakukan oleh sebuah protokol dalam sebuah jaringan
diantaranya adalah :
 Melakukan deteksi adanya koneksi fisik atau ada tidaknya komputer / mesin
lainnya.
Melakukan metode “jabat-tangan” (handshaking)
Negosiasi berbagai macam karakteristik hubungan
Bagaimana mengawali dan mengakhiri suatu pesan.
Bagaimana format pesan yang digunakan
Yang harus dilakukan saat terjadi kerusakan pesan atau pesan
yang tidak sempurna
Mendeteksi rugi-rugi pada hubungan jaringan dan langkah-
langkah yang dilakukan selanjutnya
Mengakhiri suatu koneksi







Protokol Ethernet
No. Jenis Kecepata
n
Kabel Topologi Jarak Maks.
(m)
Konektor
1. 10Base-T 10 UTP Star 100 RJ-45
2.. 10Base-5 10 Coaxial Bus 500 BNC
3. 10Base-2 10 Coaxial Bus 200 BNC
4. 10Base-F 10 Serat Optik Star 2000 ST & SMA
5. 100Base-TX 100 UTP Star 100 RJ-45
6. 100Base-FX 100 Serat Optik 412 ST & SMA
7. 100Base-T4 100 UTP 100 RJ-45
8. 100Base-T 100 Coaxial 205 BNC
9. 1000Base-TX 1000 UTP Star 100 RJ-45
10. 1000Base-SX 1000 Serat Optik 550 ST & SMA
11. 1000Base-LX 1000 Serat Optik 5000 ST & SMA
12. 10GBase-SR 10000 Fiber Optik 300 ST & SMA
13. 10GBase-CX4 10000 Twinaxial 300 BNC

Macam-macam protokol jaringan :
1.
2.
3.
4.
5.
TCP/IP
OSI
IPX.SPX
Apple Talk
Net BIOS
Model TCP/IP dan Model OSI
 Model TCP/IP (Transmision Control Protokol / Internet Protocol )
untuk memeriksa password dan enkripsi
Layer Lapisan Fungsi Protokol
4
Process/Ap
plication
Menyediakan akses
kepada aplikasi
terhadap layanan
jaringan TCP/IP
 Telnet: (Telecommunication Network),
untuk mengakses ke komputer lain dari
jarak jauh
 FTP : (File Transfer Protokol), untuk
memindahkan file dari komputer satu ke
komputer lain lewat jaringan
 SMTP : (Simple Mail Transfer Protokol),
untuk mengatur pengiriman E-mail
 TFTP : (Trivial File Transfe Protokol), untuk
hubungan connectionless oriented yang
tidak mengontrol hasil perpindahan file
 Karberos: Untuk keamanan yang
menggunakan authentication server juga
yang digunakan
 DNS : (Domain Name System), untuk
mempermudah dalam mengingat nama
host tanpa harus mengingat nompor
Ipnya
 SNMP : (Simple Network Manajemen
Protokol), untuk mengawasi dan
mengatur peralatan-peralatan dalam
jaringan komputer
 RPC : (Remote Procedure Call), untuk
membuat fungi remote transparant
 X Windows : memberikan sarana multi
LAYER TCP/IP
↔
OSI LAYER
4 Process/Application
Application 7
Presentation 6
Session 5
3 Host to Host Transport 4
2 Internet Network 3
1 Network Acces
Data Link 2
Physical 1

besar menjadi segmen-segmen yang
 Model OSI (Open System Interconnection)
mentransfer dokumen dalam World Wide
Layer Lapisan Fungsi Protokol
7 Application
Sebagai antarmuka
dengan aplikasi
 HTTP : (Hyper Text Transfer Protocol),
tasking untuk sistem operasi Unix
3
Host to
Host
Membuat komunikasi
menggunakan sesi
koneksi yang
bersifat connection-
oriented atau broadca
st, yang
bersifat connectionles
s
 UDP : (User Data Gram Protokol), untuk
aplikasi-aplikasi yang tidak peka terhadap
gangguan jaringan seperti SNMP dan FTP
 TCP : (Transmision Control Protokol),
untuk mengubah suatu blok data yang
diberi nomor dan disusun secara
berurutan, agar si penerima dapat
menyusun kembali segmen-segmen
tersebut seperti waktu pengiriman
2 Internet Melakukan pemetaan
(routing) dan
enkapsulasi paket-
paket data jaringan
menjadi paket-paket
IP
 IP : (Internet Protokol), untuk
memberikan alamat / identitas jaringan
 ARP : (Address Resolutin Protokol), untuk
membuat alamat logika seperti alamat IP,
tak bergantung pada peralatan
 RARP : (Reverse Address Resolution
Protokol), untuk mengadakan transisi dari
MAC Address yang diketahui menjadi
alamat IP
 BOOTP : (Boot Strap Protokol), untuk
proses boot dari diskless workstation
 DHCP : (Dinamic Host Configuration
Protokol), untuk memberikan alamat IP
secara otomatis ke suatu workstation
yang menggunakan protokol TC/IP
 ICMP : Internet Control Message
Protokol), untuk melaporkan jika terjadi
suatu masalah dalam pengiriman data
1 Network
Acces
Meletakkan paket
jaringan di atas media
jaringan yang
digunakan
 Ethernet : Sebagai antarmuka jaringan
(NIC), sehingga komputer dapat
dihubungkan melalui kabel dan juga
perangkat lain seperti Wifi
 Token Ring : Untuk akses jaringan
berbasis teknologi ring
 FDDI : (Fiber Distributed Data interfaces),
untuk menghubungkan antara dua/lebih
jaringan bahkan pada jarak yang jauh

dengan
fungsionalitas
jaringan, mengatur
bagaimana aplikasi
dapat mengakses
jaringan, dan
kemudian membuat
pesan-pesan
kesalahan
Web (www)
 FTP : (File Transfer Protokol), untuk
memindahkan file dari komputer satu ke
komputer lain lewat jaringan
 SMTP : (Simple Network Manajemen
Protokol), untuk mengawasi dan mengatur
peralatan-peralatan dalam jaringan
komputer
 NFS : (Network File System), meng-share file
ataupun resource melalui network atau
jaringan tanpa peduli sistem operasi yang
digunakan
6 Presentatio
n
Mentranslasikan
data yang hendak
ditransmisikan oleh
aplikasi ke dalam
format yang dapat
ditransmisikan
melalui jaringan
 Netware Core
 Protocol (NCP)
 AppleTalk Filing Protocol (AFP)
 JPEG; ASCII; EBCDIC; TIFF; GIF; PICT;
encryption; MPEG; MIDI
5 Session Mendefinisikan
bagaimana koneksi
dapat dibuat,
dipelihara, atau
dihancurkan
 NetBIOS : (Network Basic Input output
System), digunakan pada Windows NT
 Names Pipes
 Mail Slots
 RPC : (Remote Procedure Call), untuk
membuat fungi remote transparant
4 Transport Memecah data ke
dalam paket-paket
data serta
memberikan nomor
urut ke paket-paket
tersebut sehingga
dapat disusun
kembali pada sisi
tujuan setelah
diterima
 TCP : (Transmision Control Protokol), untuk
mengubah suatu blok data yang besar
menjadi segmen-segmen yang diberi nomor
dan disusun secara berurutan, agar si
penerima dapat menyusun kembali segmen-
segmen tersebut seperti waktu pengiriman
membuat alamat logika seperti alamat IP, tak
bergantung pada peralatan
MAC Address yang diketahui menjadi alamat
IP
 SPX : (Sequenced Packet Exchange), sebagai
media transisi data dan menjamin validalias
data sehingga data yang dikirim tidak rusak
 NWLink
 NetBIOS/NetBEUI
 ATP
3 Network Mendefinisikan
alamat-alamat IP,
 IP : (Internet Protokol), untuk memberikan
alamat / identitas jaringan

 ARCnet
Proses Enkapsulasi
Enkapsulasi adalah proses pemecahan suatu pesan ke dalam paket-paket, penambahan
kontrol dan informasi lainnya, dan kemudian menstransmisikan pesan tersebut melalui
media transmisi.
Proses enkapsulasi meliputi : Data – Segment – Packet – Frame – Bit
membuat header
untuk paket-paket,
dan kemudian
melakukan routing
melalui internet
working dengan
menggunakan
router
membuat alamat logika seperti alamat IP, tak
bergantung pada peralatan
MAC Address yang diketahui menjadi alamat
IP
 ICMP : (Internet Control Message Protokol),
untuk melaporkan jika terjadi suatu masalah
dalam pengiriman data
 IPX : (Internetwork Packet Exchange),
sebagai media transisi data dan menjamin
validalias data sehingga data yang dikirim
tidak rusak
 NWLink
 NetBEUI
 OSI
 DDP
 DECnet
2 Data Link
Menentukan
bagaimana bit-bit
data dikelompokkan
menjadi format yang
disebut
sebagai frame
 Ethernet : Sebagai antarmuka jaringan (NIC),
sehingga komputer dapat dihubungkan
melalui kabel dan juga perangkat lain seperti
Wifi
 Token Ring : Untuk akses jaringan berbasis
teknologi ring
 Demand Priority
1 Physical
Mendefinisikan
media transmisi
jaringan, metode
pensinyalan,
sinkronisasi bit,
arsitektur jaringan
(seperti halnya
Ethernet atau Token
Ring), topologi
jaringan dan
pengabelan
 IEEE 802 (Ethernet stKitard)
 IEEE 802.2 (Ethernet stKitard)
 ISO 2110
 ISDN

Subnetting
Subnetting adalah teknik memecah suatu jaringan besar menjadi jaringan yang lebih kecil
dengan cara mengorbankan bit Host ID pada subnet mask untuk dijadikan Network ID baru.
Manfaat subnetting
Mengurangi kepadatan lalulintas data
Sebuah LAN dengan 254 host akan lebih padat lalu lintas datanya dibandingkan
dengan sebuah LAN dengan 64 host.
Meningkatkan unjuk jaringan
Semakin banyak jumlah host, akan semakin kecil kesempatan masing-masing host
dalam mengakses data-data dalam jaringan yang artinya mengurangi unjuk kerja
dari jaringan itu sendiri.
Penyederhanaan dalam pengelolaan
Jaringan yang jauh, banyaknya jumlah komputer yang harus di hubungkan akan
mudah dikelola bila dibuatkan jaringan sendiri ketimbang harus dijadikan satu
jaringan besar.



A. CIDR
CIDR (Classless Inter Domain Routing) adalah sebuah cara alternatif untuk
mengklasifikasikan alamat-alamat IP berbeda dengan sistem klasifikasi ke dalam
kelas A, kelas B, kelas C, kelas D, dan kelas E. Disebut juga sebagai supernetting.
CIDR merupakan mekanisme routing yang lebih efisien dibandingkan dengan cara
yang asli, yakni dengan membagi alamat IP jaringan ke dalam kelas-kelas A, B, dan
C.
CIDR memakai network prefix dengan panjang tertentu. Network prefix ini
menentukan jumlah bit sebelah kiri yang digunakan sebagai network ID. Contoh dari
penulisan dari network previx adalah /18 dibelakangi IP address. Contoh : 202.168.0.1
/18.
Tabel CIDR
CIDR Subnet Mask (Decimal) Subnet Mask (Biner)
/9 255.128.0.0 11111111.10000000.00000000.00000000
/10 255.192.0.0 11111111.11000000.00000000.00000000
/11 255.224.0.0 11111111.11100000.00000000.00000000
/12 255.240.0.0 11111111.11110000.00000000.00000000
/13 255.248.0.0 11111111.11111000.00000000.00000000
/14 255.252.0.0 11111111.11111100.00000000.00000000
/15 255.254.0.0 11111111.11111110.00000000.00000000
/16 255.255.0.0 11111111.11111111.00000000.00000000
/17 255.255.128.0 11111111.11111111.10000000.00000000
/18 255.255.192.0 11111111.11111111.11000000.00000000
/19 255.255.224.0 11111111.11111111.11100000.00000000
/20 255.255.240.0 11111111.11111111.11110000.00000000
/21 255.255.248.0 11111111.11111111.11111000.00000000
/22 255.255.252.0 11111111.11111111.11111100.00000000
/23 255.255.254.0 11111111.11111111.11111110.00000000

subnetmask yang bisa digunakan untuk melakukan subnetting pun berbeda-beda
mengikuti kelas-kelasnya yaitu :
kelas C : /25 sampai /30 (/25, /26, /27, /28, /29, /30)
kelas B : /17 sampai /30 (/17, /18, /19, /20, /21, /22, /23, /24, /25, /26, /27, /28, /29, /30)
kelas A : sampai subnetmask dari /8 sampai /30
(/8,/9,/10,/11,/12,/13,/14,/15,/16,/17,/18,/19,/20,/21,/22,/23,/24,/25,/26,/27,/28,/29,/30)
===============================================================
VLSM
VLSM (Variable Subnet Length Mask) adalah suatu teknik untuk mengurangi jumlah
terbuang [ruang;spasi] alamat. Sebagai ganti memberi suatu kelas lengkap A, B atau C
jaringan [bagi/kepada] suatu Admin, kita dapat memberi suatu subnet ke seseorang, dan
dia dapat lebih lanjut membagi lebih lanjut membagi subnet ke dalam beberapa subnets.
Metode VLSM hampir serupa dengan CIDR hanya blok subnet hasil dari CIDR dapat
kita bagi lagi menjadi sejumlah Blok subnet dan blok IP address yang lebih banyak dan
lebih kecil lagi.
B.
Manfaat VLSM :
 Efisien menggunakan alamat IP karena alamat IP yang dialokasikan sesuai
dengan kebutuhan ruang host setiap subnet.
 VLSM mendukung hirarkis menangani desain sehingga dapat secara
efektif mendukung rute agregasi, juga disebut route summarization.
 Berhasil mengurangi jumlah rute di routing table oleh berbagai
jaringan subnets dalam satu ringkasan alamat.
Misalnya subnets
192.168.10.0/24, 192.168.11.0/24 dan 192.168.12.0/24 semua akan dapat
diringkas menjadi 192.168.8.0/21
Perbedaan CIDR dan VLSM :
 Tujuan CIDR : membuat routing table
sudah ada.
lebih efisien dengan subnet yang
 Tujuan VLSM : menggunakan blok alamat yang ada se-efisien mungkin.
 CIDR dapat mengalokasikan suatu alamat yang sudah disediakan oleh Internet
ke pada ISP high-level ke ISP mid-level sampai lower-level dan akhirnya ke
jaringan suatu organisasi.
VLSM : Pembagian jaringan ini pada alamat yang sudah digunakan pada suatu
organisasi dan tidak terlihat di Internet.
/24 255.255.255.0 11111111.11111111.11111111.00000000
/25 255.255.255.128 11111111.11111111.11111111.10000000
/26 255.255.255.192 11111111.11111111.11111111.11000000
/27 255.255.255.224 11111111.11111111.11111111.11100000
/28 255.255.255.240 11111111.11111111.11111111.11110000
/29 255.255.255.248 11111111.11111111.11111111.11111000
/30 255.255.255.252 11111111.11111111.11111111.11111100

TUGAS

More Related Content

What's hot

Viewers also liked

Similar to TUGAS

Recently uploaded

TUGAS
