4. Kelas IX F Tahun Ajaran 2014/2015

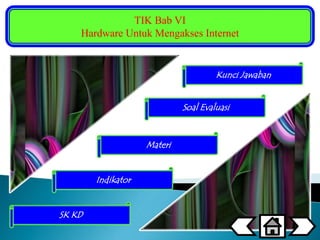

5. TIK Bab VI
Hardware Untuk Mengakses Internet
SK KD
Kunci Jawaban
Indikator
Materi
Soal Evaluasi

6. Perangkat Keras Untuk Mengakses Internet
Perangkat Tambahan dan Fungsinya
Macam-macam Koneksi Internet

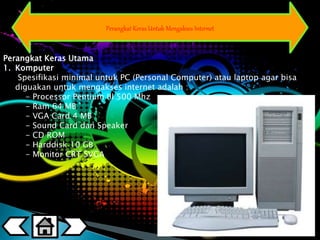

7. Perangkat Keras Untuk Mengakses Internet
Perangkat Keras Utama
1. Komputer
Spesifikasi minimal untuk PC (Personal Computer) atau laptop agar bisa
diguakan untuk mengakses internet adalah :
- Processor Pentium III 500 Mhz
- Ram 64 MB
- VGA Card 4 MB
- Sound Card dan Speaker
- CD ROM
- Harddisk 10 GB
- Monitor CRT SVGA

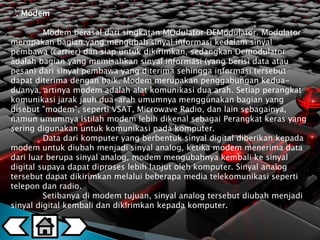

8. 2. Modem
Modem berasal dari singkatan MOdulator DEModulator. Modulator
merupakan bagian yang mengubah sinyal informasi kedalam sinyal
pembawa (carrier) dan siap untuk dikirimkan, sedangkan Demodulator
adalah bagian yang memisahkan sinyal informasi (yang berisi data atau
pesan) dari sinyal pembawa yang diterima sehingga informasi tersebut
dapat diterima dengan baik. Modem merupakan penggabungan kedua-duanya,
artinya modem adalah alat komunikasi dua arah. Setiap perangkat
komunikasi jarak jauh dua-arah umumnya menggunakan bagian yang
disebut "modem", seperti VSAT, Microwave Radio, dan lain sebagainya,
namun umumnya istilah modem lebih dikenal sebagai Perangkat keras yang
sering digunakan untuk komunikasi pada komputer.
Data dari komputer yang berbentuk sinyal digital diberikan kepada
modem untuk diubah menjadi sinyal analog, ketika modem menerima data
dari luar berupa sinyal analog, modem mengubahnya kembali ke sinyal
digital supaya dapat diproses lebih lanjut oleh komputer. Sinyal analog
tersebut dapat dikirimkan melalui beberapa media telekomunikasi seperti
telepon dan radio.
Setibanya di modem tujuan, sinyal analog tersebut diubah menjadi
sinyal digital kembali dan dikirimkan kepada komputer.

9. Jenis-jenis modem berdasarkan beberapa kategori :
A. Berdasarkan letak di CPU Komputer
1. Modem eksternal
Modem yang ditempatkan di luar perangkat utama CPU. Modem ini
terpisah dari PC dan dihubungkan melalui kabel LAN dan kabel USB,
tergantung tipe modemnya.
2. Modem internal.
Merupakan modem yang dipasang dalam komputer terutama pada
slot ekspansi yang tersedia dalam mainboard komputer. Rata-rata
kecepatan modem internal untuk melakukan download adalah 56 Kbps.

10. B. Berdasarkan cara koneksi dengan ISP
1. Modem wireline atau wired adalah
Modem yang menggunakan media kabel untuk berkoneksi dengan ISP
2. Modem wireless adalah
Modem yang menggunakan media nirkabel (gelombang elektronik) untuk
berkoneksi dengan ISP
C. Berdasarkan ISP yang digunakan
1. Modem ADSL (Asymmetric Digital Subscriber Line)
2. Modem DSL (Digital Subscriber Line)
3. Modem CDMA (Code division multiple access)
4. Modem GSM (Global System for Mobile Communication)
5. Modem Dial Up
3. Saluran Telepon
Saluran telpon juga merupakan perangkat keras yang penting dan
diperlukan untuk menghubungkan komputer dengan internet. Penggunaan
sauran telpon ini juga diikuti dengan penggunan modem dial up. Selain saluran
telepon, untuk melakukan akses internet juga bisa dilakukan dengan
menggunakan TV kabel. Untuk bisa mengakses internet menggunakan jaringan
TV kabel maka modem yang dipakai adalah modem kabel.

11. Perangkat Tambahan dan Fungsinya
Perangkat Keras Pendukung
Selain ketiga perangkat utama di atas (computer, modem, saluran telpon)
terdapat juga beberapa perangkat keras pendukung akses internet. Antara lain:
1. Hub / Switch
Hub adalah sebuah perangkat jaringan komputer yang berfungsi untuk
menghubungkan peralatan-peralatan dengan ethernet 10BaseT atau serat optik
sehingga menjadikannya dalam satu segmen jaringan.

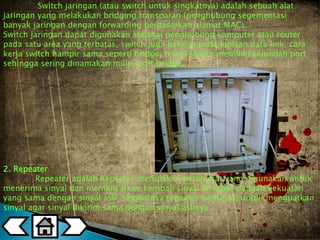

12. Switch jaringan (atau switch untuk singkatnya) adalah sebuah alat
jaringan yang melakukan bridging transparan (penghubung segementasi
banyak jaringan dengan forwarding berdasarkan alamat MAC).
Switch jaringan dapat digunakan sebagai penghubung komputer atau router
pada satu area yang terbatas, switch juga bekerja pada lapisan data link, cara
kerja switch hampir sama seperti bridge, tetapi switch memiliki sejumlah port
sehingga sering dinamakan multi-port bridge.
2. Repeater
Repeater adalah Repeater merupakan perangkat yang digunakan untuk
menerima sinyal dan memancarkan kembali sinyal tersebut dengan kekuatan
yang sama dengan sinyal asli, singkatnya repeater berfungsi untuk menguatkan
sinyal agar sinyal dikirim sama dengan sinyal aslinya .

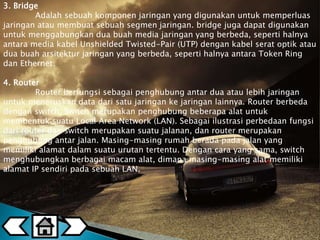

13. 3. Bridge
Adalah sebuah komponen jaringan yang digunakan untuk memperluas
jaringan atau membuat sebuah segmen jaringan. bridge juga dapat digunakan
untuk menggabungkan dua buah media jaringan yang berbeda, seperti halnya
antara media kabel Unshielded Twisted-Pair (UTP) dengan kabel serat optik atau
dua buah arsitektur jaringan yang berbeda, seperti halnya antara Token Ring
dan Ethernet.
4. Router
Router berfungsi sebagai penghubung antar dua atau lebih jaringan
untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda
dengan switch. Switch merupakan penghubung beberapa alat untuk
membentuk suatu Local Area Network (LAN). Sebagai ilustrasi perbedaan fungsi
dari router dan switch merupakan suatu jalanan, dan router merupakan
penghubung antar jalan. Masing-masing rumah berada pada jalan yang
memiliki alamat dalam suatu urutan tertentu. Dengan cara yang sama, switch
menghubungkan berbagai macam alat, dimana masing-masing alat memiliki
alamat IP sendiri pada sebuah LAN.

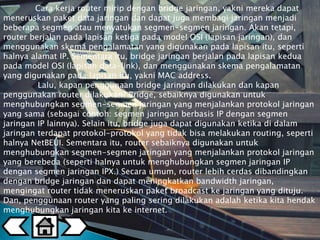

14. Cara kerja router mirip dengan bridge jaringan, yakni mereka dapat
meneruskan paket data jaringan dan dapat juga membagi jaringan menjadi
beberapa segmen atau menyatukan segmen-segmen jaringan. Akan tetapi,
router berjalan pada lapisan ketiga pada model OSI (lapisan jaringan), dan
menggunakan skema pengalamatan yang digunakan pada lapisan itu, seperti
halnya alamat IP. Sementara itu, bridge jaringan berjalan pada lapisan kedua
pada model OSI (lapisan data-link), dan menggunakan skema pengalamatan
yang digunakan pada lapisan itu, yakni MAC address.
Lalu, kapan penggunaan bridge jaringan dilakukan dan kapan
penggunakan router dilakukan? Bridge, sebaiknya digunakan untuk
menghubungkan segmen-segmen jaringan yang menjalankan protokol jaringan
yang sama (sebagai contoh: segmen jaringan berbasis IP dengan segmen
jaringan IP lainnya). Selain itu, bridge juga dapat digunakan ketika di dalam
jaringan terdapat protokol-protokol yang tidak bisa melakukan routing, seperti
halnya NetBEUI. Sementara itu, router sebaiknya digunakan untuk
menghubungkan segmen-segmen jaringan yang menjalankan protokol jaringan
yang berebeda (seperti halnya untuk menghubungkan segmen jaringan IP
dengan segmen jaringan IPX.) Secara umum, router lebih cerdas dibandingkan
dengan bridge jaringan dan dapat meningkatkan bandwidth jaringan,
mengingat router tidak meneruskan paket broadcast ke jaringan yang dituju.
Dan, penggunaan router yang paling sering dilakukan adalah ketika kita hendak
menghubungkan jaringan kita ke internet.

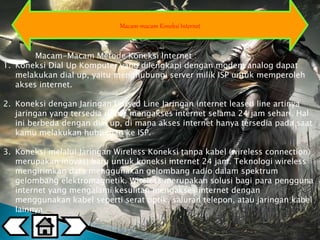

15. Macam-macam Koneksi Internet
Macam-Macam Metode Koneksi Internet :
1. Koneksi Dial Up Komputer yang dilengkapi dengan modem analog dapat
melakukan dial up, yaitu menghubungi server milik ISP untuk memperoleh
akses internet.
2. Koneksi dengan Jaringan Leased Line Jaringan internet leased line artinya
jaringan yang tersedia untuk mengakses internet selama 24 jam sehari. Hal
ini berbeda dengan dial up, di mana akses internet hanya tersedia pada saat
kamu melakukan hubungan ke ISP.
3. Koneksi melalui Jaringan Wireless Koneksi tanpa kabel (wireless connection)
merupakan inovasi baru untuk koneksi internet 24 jam. Teknologi wireless
mengirimkan data menggunakan gelombang radio dalam spektrum
gelombang elektromagnetik. Wireless merupakan solusi bagi para pengguna
internet yang mengalami kesulitan mengakses internet dengan
menggunakan kabel seperti serat optik, saluran telepon, atau jaringan kabel
lainnya.

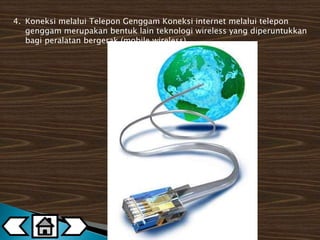

16. 4. Koneksi melalui Telepon Genggam Koneksi internet melalui telepon
genggam merupakan bentuk lain teknologi wireless yang diperuntukkan
bagi peralatan bergerak (mobile wireless).

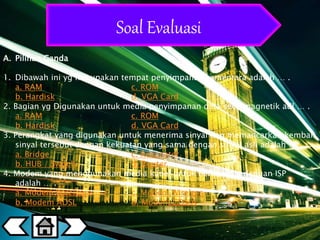

17. Soal Evaluasi
A. Pilihan Ganda
1. Dibawah ini yg merupakan tempat penyimpanan sementara adalah … .
a. RAM c. ROM
b. Hardisk d. VGA Card
2. Bagian yg Digunakan untuk media penyimpanan data secarmagnetik adl … .
a. RAM c. ROM
b. Hardisk d. VGA Card
3. Perangkat yang digunakan untuk menerima sinyal dan memancarkan kembali
sinyal tersebut dengan kekuatan yang sama dengan sinyal asli adalah … .
a. Bridge c. Reapeater
b. HUB / Switch d. Router
4. Modem yang menggunakan media kabel untuk berkoneksi dengan ISP
adalah … .
a. Modem Wirelines c. Modem Wireless
b. Modem ADSL d. Modem CDMA

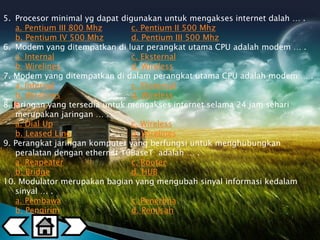

18. 5. Procesor minimal yg dapat digunakan untuk mengakses internet dalah … .
a. Pentium III 800 Mhz c. Pentium II 500 Mhz
b. Pentium IV 500 Mhz d. Pentium III 500 Mhz
6. Modem yang ditempatkan di luar perangkat utama CPU adalah modem … .
a. Internal c. Eksternal
b. Wirelines d. Wireless
7. Modem yang ditempatkan di dalam perangkat utama CPU adalah modem … .
a. Internal c. Eksternal
b. Wirelines d. Wireless
8. Jaringan yang tersedia untuk mengakses internet selama 24 jam sehari
merupakan jaringan … .
a. Dial Up c. Wireless
b. Leased Line d. Wirelines
9. Perangkat jaringan komputer yang berfungsi untuk menghubungkan
peralatan dengan ethernet 10BaseT adalah … .
a. Reapeater c. Router
b. Bridge d. HUB
10. Modulator merupakan bagian yang mengubah sinyal informasi kedalam
sinyal … .
a. Pembawa c. Penerima
b. Pengirim d. Pemisah

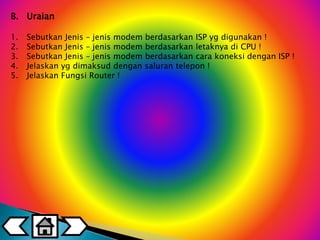

19. B. Uraian
1. Sebutkan Jenis – jenis modem berdasarkan ISP yg digunakan !
2. Sebutkan Jenis – jenis modem berdasarkan letaknya di CPU !
3. Sebutkan Jenis – jenis modem berdasarkan cara koneksi dengan ISP !
4. Jelaskan yg dimaksud dengan saluran telepon !
5. Jelaskan Fungsi Router !

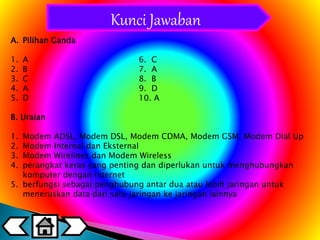

20. A. Pilihan Ganda
Kunci Jawaban
1. A 6. C
2. B 7. A
3. C 8. B
4. A 9. D
5. D 10. A
B. Uraian
1. Modem ADSL, Modem DSL, Modem CDMA, Modem GSM, Modem Dial Up
2. Modem Internal dan Eksternal
3. Modem Wirelines dan Modem Wireless
4. perangkat keras yang penting dan diperlukan untuk menghubungkan
komputer dengan internet
5. berfungsi sebagai penghubung antar dua atau lebih jaringan untuk
meneruskan data dari satu jaringan ke jaringan lainnya
