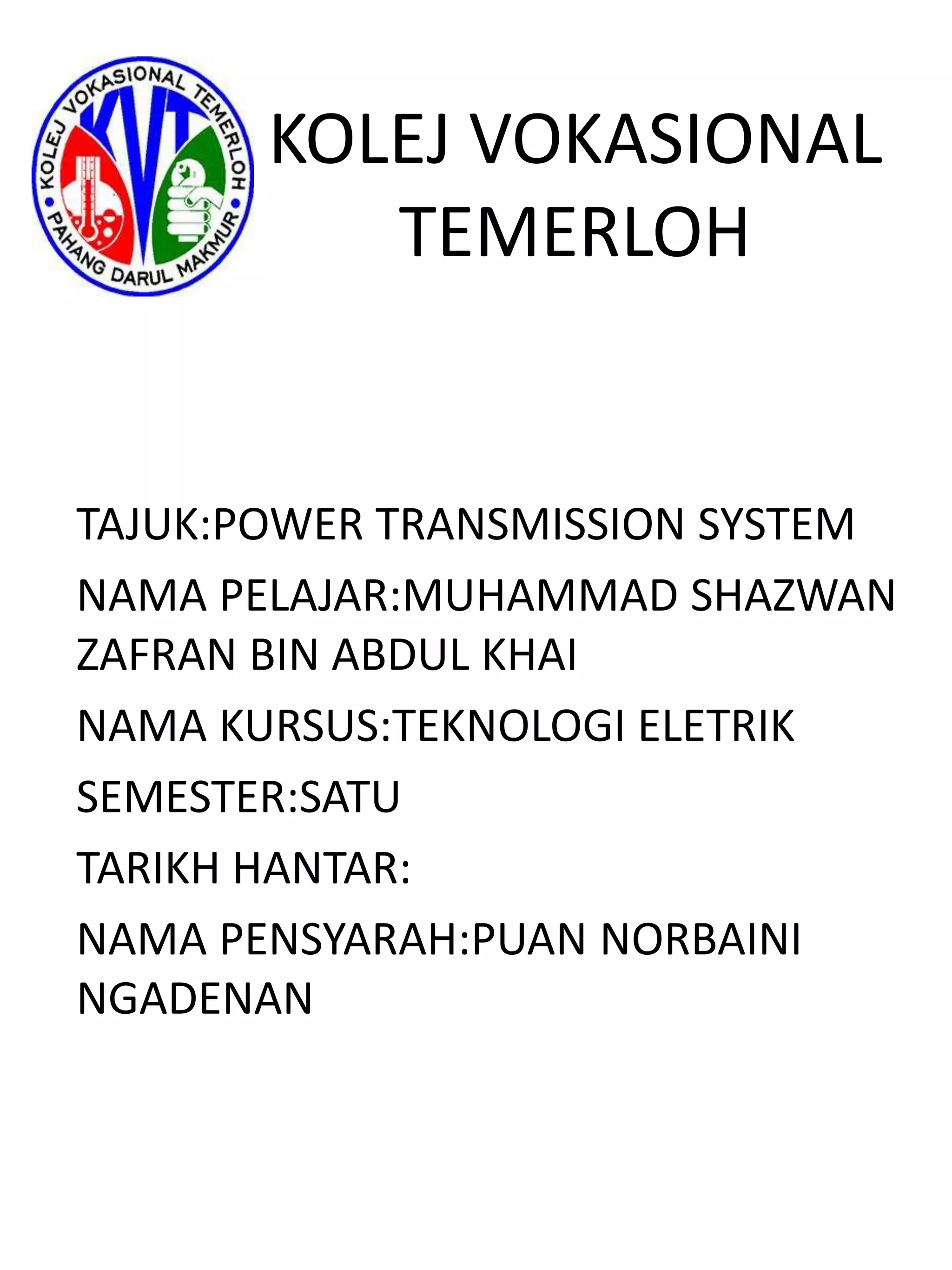

- 1. KOLEJ VOKASIONAL TEMERLOH TAJUK:POWER TRANSMISSION SYSTEM NAMA PELAJAR:MUHAMMAD SHAZWAN ZAFRAN BIN ABDUL KHAI NAMA KURSUS:TEKNOLOGI ELETRIK SEMESTER:SATU TARIKH HANTAR: NAMA PENSYARAH:PUAN NORBAINI NGADENAN

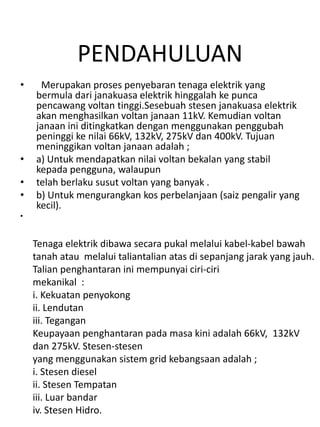

- 2. PENDAHULUAN • Merupakan proses penyebaran tenaga elektrik yang bermula dari janakuasa elektrik hinggalah ke punca pencawang voltan tinggi.Sesebuah stesen janakuasa elektrik akan menghasilkan voltan janaan 11kV. Kemudian voltan janaan ini ditingkatkan dengan menggunakan penggubah peninggi ke nilai 66kV, 132kV, 275kV dan 400kV. Tujuan meninggikan voltan janaan adalah ; • a) Untuk mendapatkan nilai voltan bekalan yang stabil kepada pengguna, walaupun • telah berlaku susut voltan yang banyak . • b) Untuk mengurangkan kos perbelanjaan (saiz pengalir yang kecil). • Tenaga elektrik dibawa secara pukal melalui kabel-kabel bawah tanah atau melalui taliantalian atas di sepanjang jarak yang jauh. Talian penghantaran ini mempunyai ciri-ciri mekanikal : i. Kekuatan penyokong ii. Lendutan iii. Tegangan Keupayaan penghantaran pada masa kini adalah 66kV, 132kV dan 275kV. Stesen-stesen yang menggunakan sistem grid kebangsaan adalah ; i. Stesen diesel ii. Stesen Tempatan iii. Luar bandar iv. Stesen Hidro.

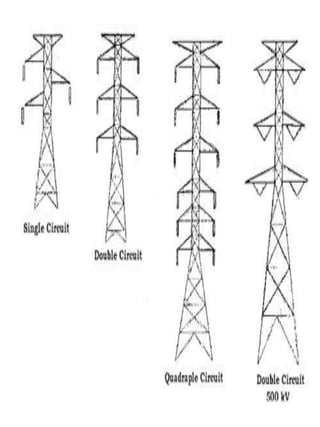

- 3. Tiang Penghantaran Waist -TypeTower Double Circuit Tower Guyed-V-Tower
- 5. Sistem Gelang Dengan menyambungkansemua pengubah peninggi dalam bentuk gelang. Sambungan gelang hanya dibuat pada bahagian lilitan primer pengubah, manakala lilitan sekunder disambungkan ke pengubah penurun.

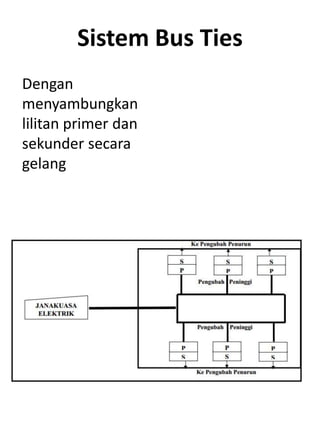

- 6. Sistem Bus Ties Dengan menyambungkan lilitanprimer dan sekunder secara gelang

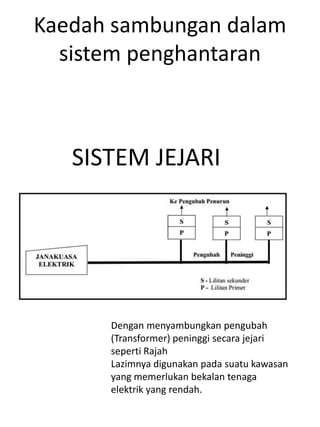

- 7. Kaedah sambungan dalam sistem penghantaran SISTEM JEJARI Dengan menyambungkan pengubah (Transformer) peninggi secara jejari seperti Rajah Lazimnya digunakan pada suatu kawasan yang memerlukan bekalan tenaga elektrik yang rendah.

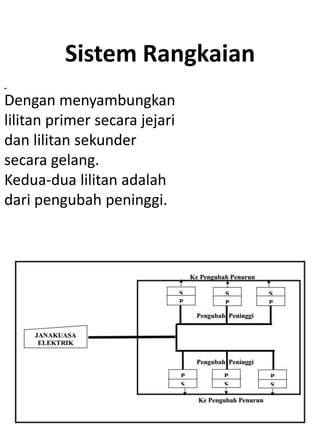

- 8. Sistem Rangkaian Dengan menyambungkan lilitanprimer secara jejari dan lilitan sekunder secara gelang. Kedua-dua lilitan adalah dari pengubah peninggi.

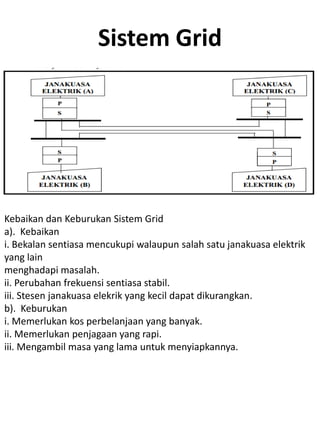

- 9. Sistem Grid Kebaikan danKeburukan Sistem Grid a). Kebaikan i. Bekalan sentiasa mencukupi walaupun salah satu janakuasa elektrik yang lain menghadapi masalah. ii. Perubahan frekuensi sentiasa stabil. iii. Stesen janakuasa elekrik yang kecil dapat dikurangkan. b). Keburukan i. Memerlukan kos perbelanjaan yang banyak. ii. Memerlukan penjagaan yang rapi. iii. Mengambil masa yang lama untuk menyiapkannya.
- 10.

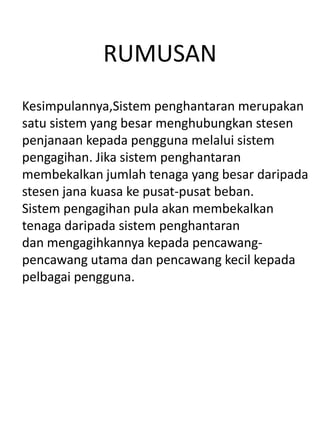

- 11. RUMUSAN Kesimpulannya,Sistem penghantaran merupakan satusistem yang besar menghubungkan stesen penjanaan kepada pengguna melalui sistem pengagihan. Jika sistem penghantaran membekalkan jumlah tenaga yang besar daripada stesen jana kuasa ke pusat-pusat beban. Sistem pengagihan pula akan membekalkan tenaga daripada sistem penghantaran dan mengagihkannya kepada pencawang- pencawang utama dan pencawang kecil kepada pelbagai pengguna.
