1. PENGALIR & PENEBAT
TALIAN ATAS VOLTAN
TINGGI 33kV

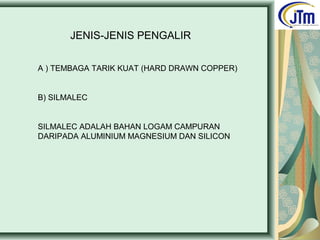

2. JENIS-JENIS PENGALIR
A ) TEMBAGA TARIK KUAT (HARD DRAWN COPPER)
B) SILMALEC
SILMALEC ADALAH BAHAN LOGAM CAMPURAN
DARIPADA ALUMINIUM MAGNESIUM DAN SILICON

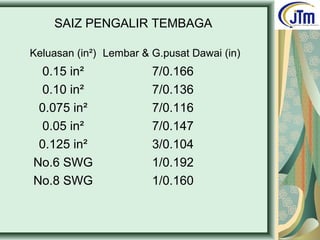

3. SAIZ PENGALIR TEMBAGA
Keluasan (in²) Lembar & G.pusat Dawai (in)
0.15 in² 7/0.166
0.10 in² 7/0.136
0.075 in² 7/0.116
0.05 in² 7/0.147
0.125 in² 3/0.104
No.6 SWG 1/0.192
No.8 SWG 1/0.160

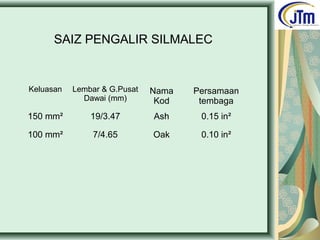

4. SAIZ PENGALIR SILMALEC
Keluasan Lembar & G.Pusat
Dawai (mm)
Nama
Kod
Persamaan
tembaga
150 mm² 19/3.47 Ash 0.15 in²
100 mm² 7/4.65 Oak 0.10 in²

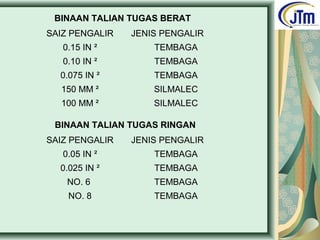

5. BINAAN TALIAN TUGAS BERAT
SAIZ PENGALIR JENIS PENGALIR
0.15 IN ² TEMBAGA
0.10 IN ² TEMBAGA
0.075 IN ² TEMBAGA
150 MM ² SILMALEC
100 MM ² SILMALEC
BINAAN TALIAN TUGAS RINGAN
SAIZ PENGALIR JENIS PENGALIR
0.05 IN ² TEMBAGA
0.025 IN ² TEMBAGA
NO. 6 TEMBAGA
NO. 8 TEMBAGA

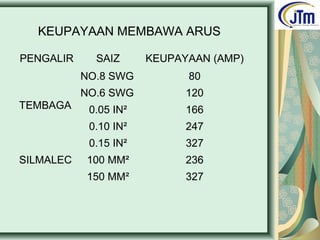

6. KEUPAYAAN MEMBAWA ARUS
PENGALIR SAIZ KEUPAYAAN (AMP)
TEMBAGA
NO.8 SWG 80
NO.6 SWG 120
0.05 IN² 166
0.10 IN² 247
0.15 IN² 327
SILMALEC 100 MM² 236
150 MM² 327

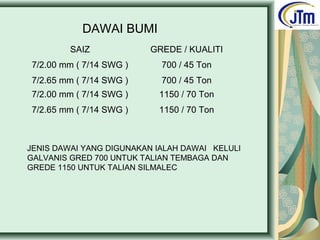

7. DAWAI BUMI
SAIZ GREDE / KUALITI
7/2.00 mm ( 7/14 SWG ) 700 / 45 Ton
7/2.65 mm ( 7/14 SWG ) 700 / 45 Ton
7/2.00 mm ( 7/14 SWG ) 1150 / 70 Ton
7/2.65 mm ( 7/14 SWG ) 1150 / 70 Ton
JENIS DAWAI YANG DIGUNAKAN IALAH DAWAI KELULI
GALVANIS GRED 700 UNTUK TALIAN TEMBAGA DAN
GREDE 1150 UNTUK TALIAN SILMALEC

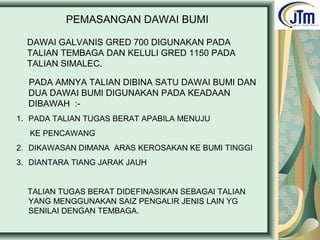

8. PEMASANGAN DAWAI BUMI
DAWAI GALVANIS GRED 700 DIGUNAKAN PADA
TALIAN TEMBAGA DAN KELULI GRED 1150 PADA
TALIAN SIMALEC.
PADA AMNYA TALIAN DIBINA SATU DAWAI BUMI DAN
DUA DAWAI BUMI DIGUNAKAN PADA KEADAAN
DIBAWAH :-
1. PADA TALIAN TUGAS BERAT APABILA MENUJU
KE PENCAWANG
2. DIKAWASAN DIMANA ARAS KEROSAKAN KE BUMI TINGGI
3. DIANTARA TIANG JARAK JAUH
TALIAN TUGAS BERAT DIDEFINASIKAN SEBAGAI TALIAN
YANG MENGGUNAKAN SAIZ PENGALIR JENIS LAIN YG
SENILAI DENGAN TEMBAGA.

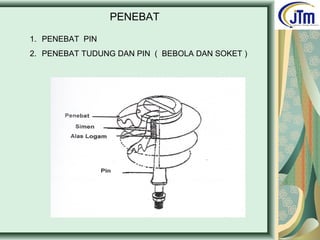

9. PENEBAT
1. PENEBAT PIN
2. PENEBAT TUDUNG DAN PIN ( BEBOLA DAN SOKET )
GAMBAR MS 6

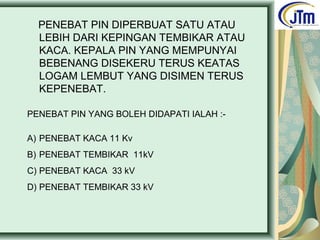

10. PENEBAT PIN DIPERBUAT SATU ATAU
LEBIH DARI KEPINGAN TEMBIKAR ATAU
KACA. KEPALA PIN YANG MEMPUNYAI
BEBENANG DISEKERU TERUS KEATAS
LOGAM LEMBUT YANG DISIMEN TERUS
KEPENEBAT.
PENEBAT PIN YANG BOLEH DIDAPATI IALAH :-
A) PENEBAT KACA 11 Kv
B) PENEBAT TEMBIKAR 11kV
C) PENEBAT KACA 33 kV
D) PENEBAT TEMBIKAR 33 kV

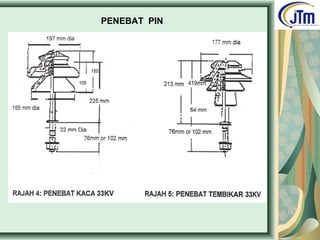

11. PENEBAT PIN

12. PENEBAT PIN

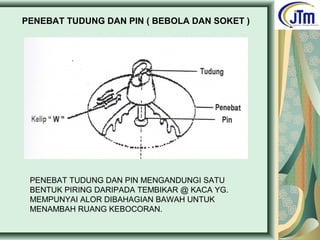

13. PENEBAT TUDUNG DAN PIN ( BEBOLA DAN SOKET )
PENEBAT TUDUNG DAN PIN MENGANDUNGI SATU
BENTUK PIRING DARIPADA TEMBIKAR @ KACA YG.
MEMPUNYAI ALOR DIBAHAGIAN BAWAH UNTUK
MENAMBAH RUANG KEBOCORAN.

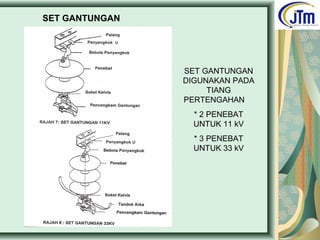

14. SET GANTUNGAN
SET GANTUNGAN
DIGUNAKAN PADA
TIANG
PERTENGAHAN
* 2 PENEBAT
UNTUK 11 kV
* 3 PENEBAT
UNTUK 33 kV

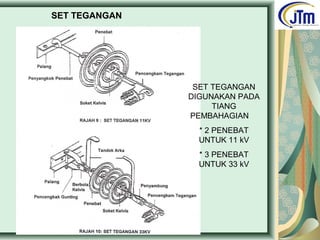

15. SET TEGANGAN
SET TEGANGAN
DIGUNAKAN PADA
TIANG
PEMBAHAGIAN
* 2 PENEBAT
UNTUK 11 kV
* 3 PENEBAT
UNTUK 33 kV

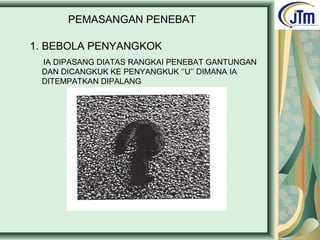

16. PEMASANGAN PENEBAT
1. BEBOLA PENYANGKOK
IA DIPASANG DIATAS RANGKAI PENEBAT GANTUNGAN
DAN DICANGKUK KE PENYANGKUK ‘’U’’ DIMANA IA
DITEMPATKAN DIPALANG

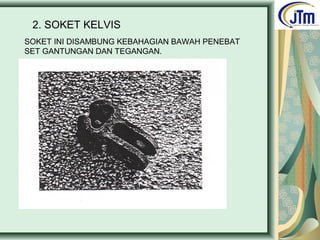

17. 2. SOKET KELVIS
SOKET INI DISAMBUNG KEBAHAGIAN BAWAH PENEBAT
SET GANTUNGAN DAN TEGANGAN.

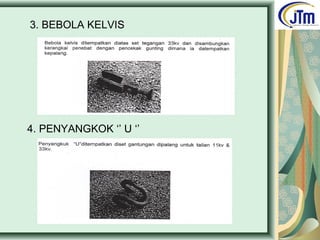

18. 3. BEBOLA KELVIS
4. PENYANGKOK ‘’ U ‘’

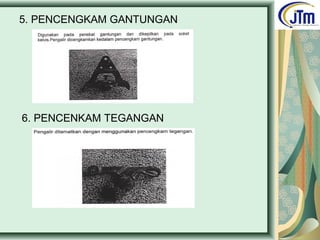

19. 5. PENCENGKAM GANTUNGAN
6. PENCENKAM TEGANGAN

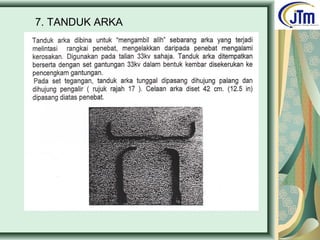

20. 7. TANDUK ARKA

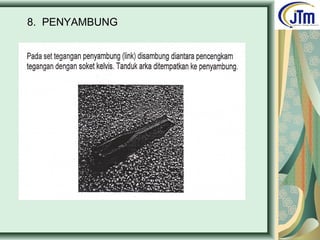

21. 8. PENYAMBUNG

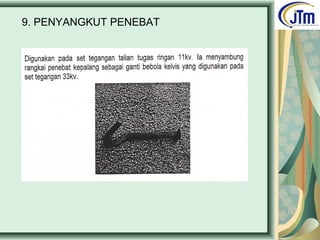

22. 9. PENYANGKUT PENEBAT

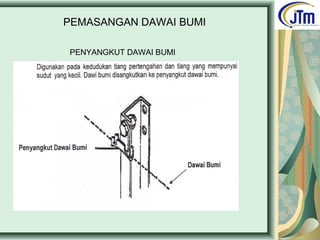

23. PEMASANGAN DAWAI BUMI
PENYANGKUT DAWAI BUMI

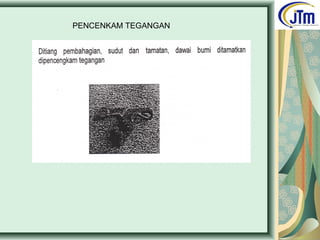

24. PENCENKAM TEGANGAN

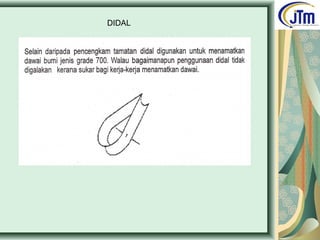

25. DIDAL

26. SIMPAI PENEBAT PIN DAN PENYANGKUT DAWAI BUMI
SIMPAI PENEBAT PIN –KEDUDUKAN TERUS

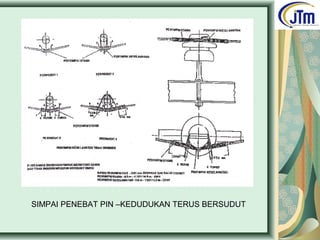

27. SIMPAI PENEBAT PIN –KEDUDUKAN TERUS BERSUDUT

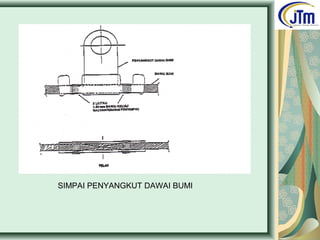

28. SIMPAI PENYANGKUT DAWAI BUMI

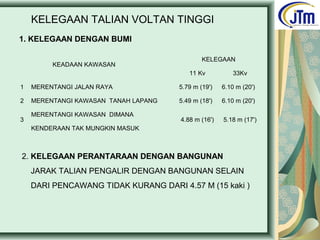

29. KELEGAAN TALIAN VOLTAN TINGGI
1. KELEGAAN DENGAN BUMI
KEADAAN KAWASAN
KELEGAAN
11 Kv 33Kv
1 MERENTANGI JALAN RAYA 5.79 m (19') 6.10 m (20')
2 MERENTANGI KAWASAN TANAH LAPANG 5.49 m (18') 6.10 m (20')
3
MERENTANGI KAWASAN DIMANA
4.88 m (16') 5.18 m (17')
KENDERAAN TAK MUNGKIN MASUK
2. KELEGAAN PERANTARAAN DENGAN BANGUNAN
JARAK TALIAN PENGALIR DENGAN BANGUNAN SELAIN
DARI PENCAWANG TIDAK KURANG DARI 4.57 M (15 kaki )

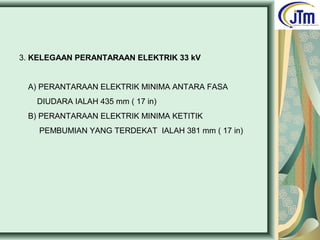

30. 3. KELEGAAN PERANTARAAN ELEKTRIK 33 kV
A) PERANTARAAN ELEKTRIK MINIMA ANTARA FASA
DIUDARA IALAH 435 mm ( 17 in)
B) PERANTARAAN ELEKTRIK MINIMA KETITIK
PEMBUMIAN YANG TERDEKAT IALAH 381 mm ( 17 in)

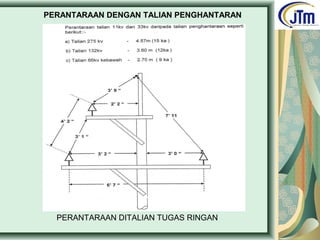

31. PERANTARAAN DENGAN TALIAN PENGHANTARAN
PERANTARAAN DITALIAN TUGAS RINGAN

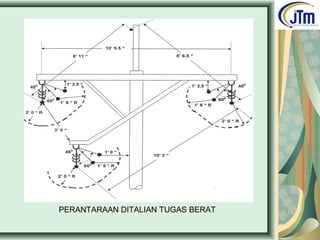

32. PERANTARAAN DITALIAN TUGAS BERAT
