- 1. Matakuliah : D0164/ PERANCANGAN ELEMEN MESIN Tahun : 2006 Pertemuan 17 RODA GIGI (GEARS) 1

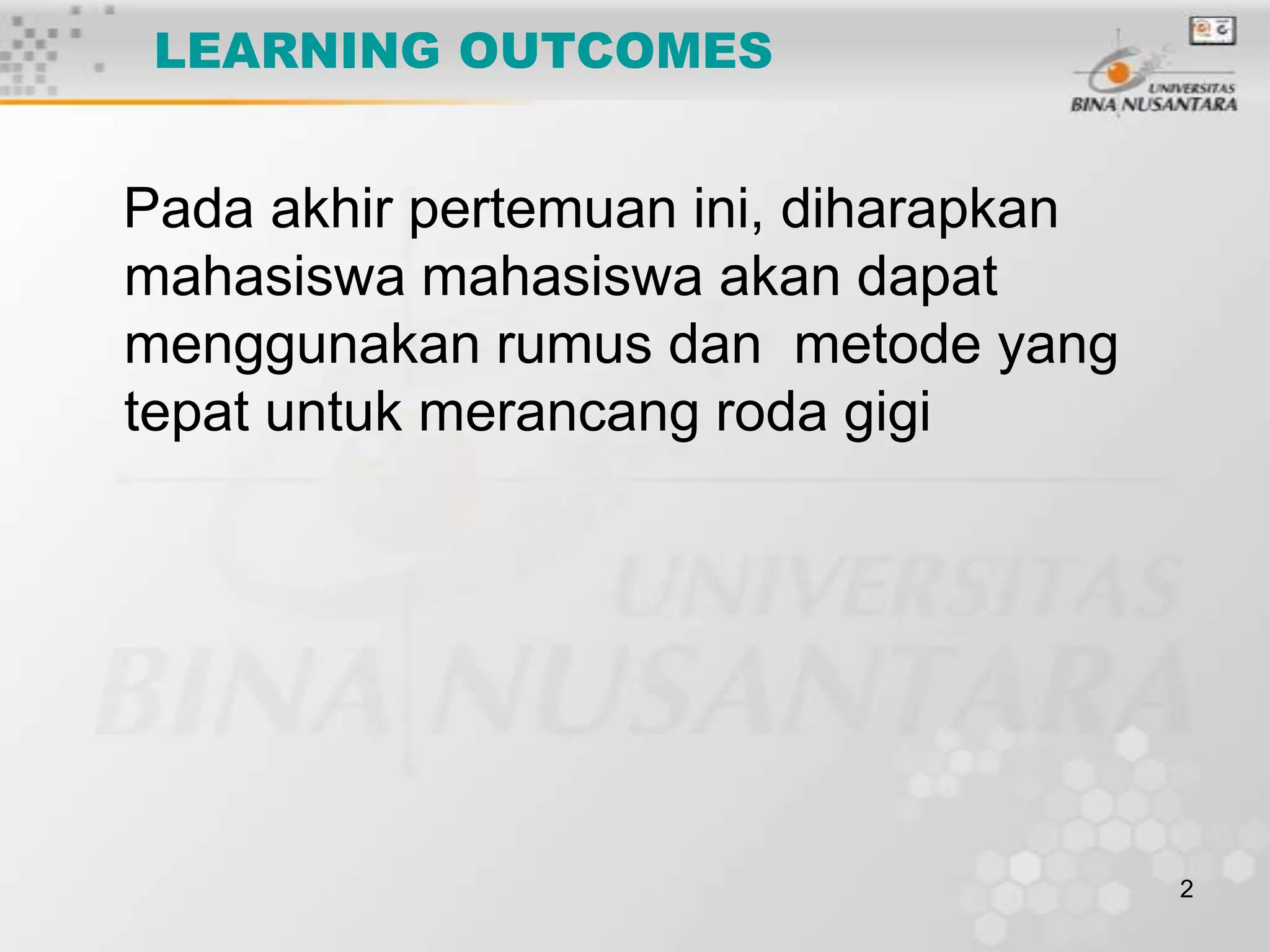

- 2. LEARNING OUTCOMES Pada akhirpertemuan ini, diharapkan mahasiswa mahasiswa akan dapat menggunakan rumus dan metode yang tepat untuk merancang roda gigi 2

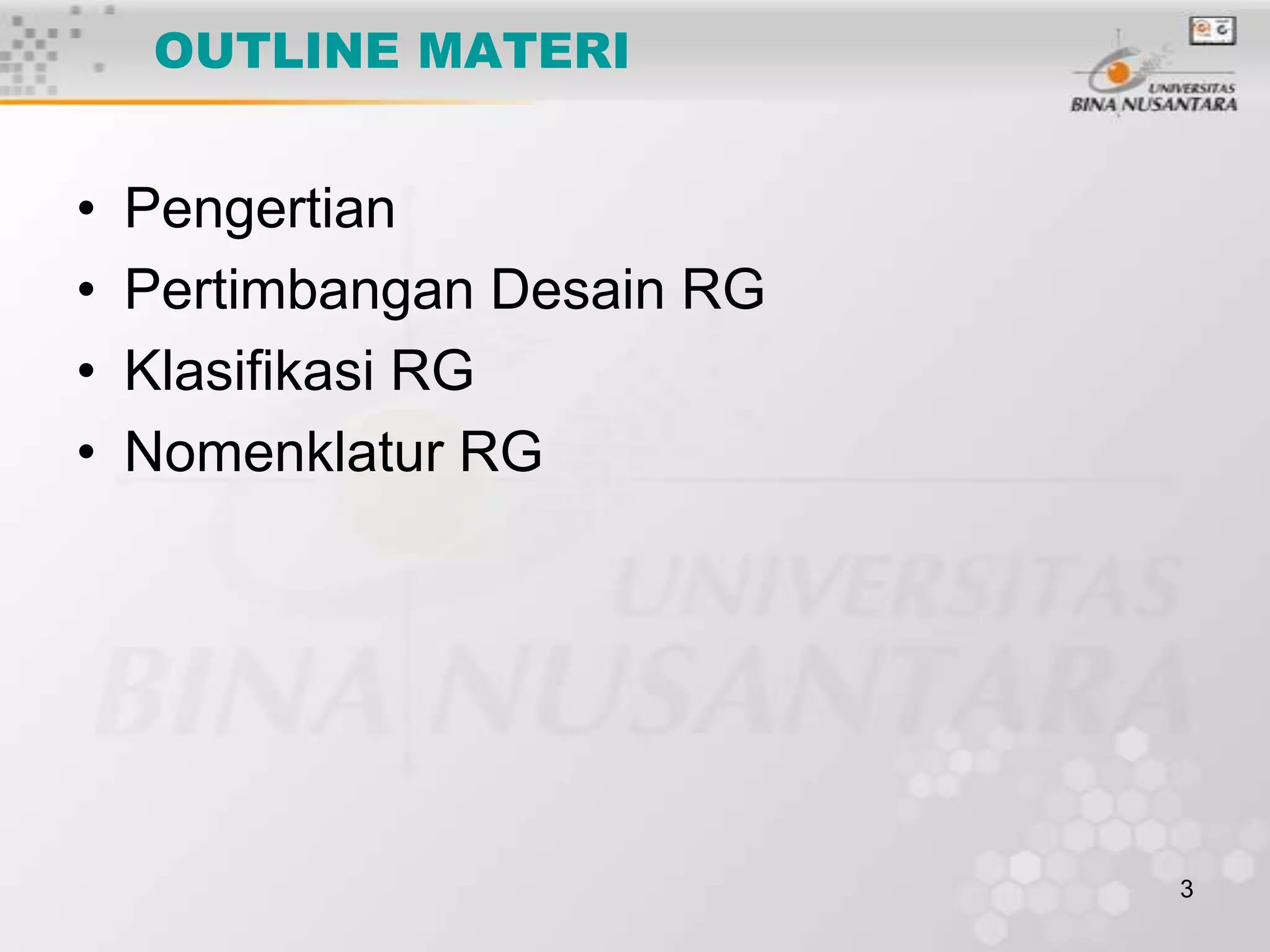

- 3. OUTLINE MATERI • • • • Pengertian Pertimbangan DesainRG Klasifikasi RG Nomenklatur RG 3

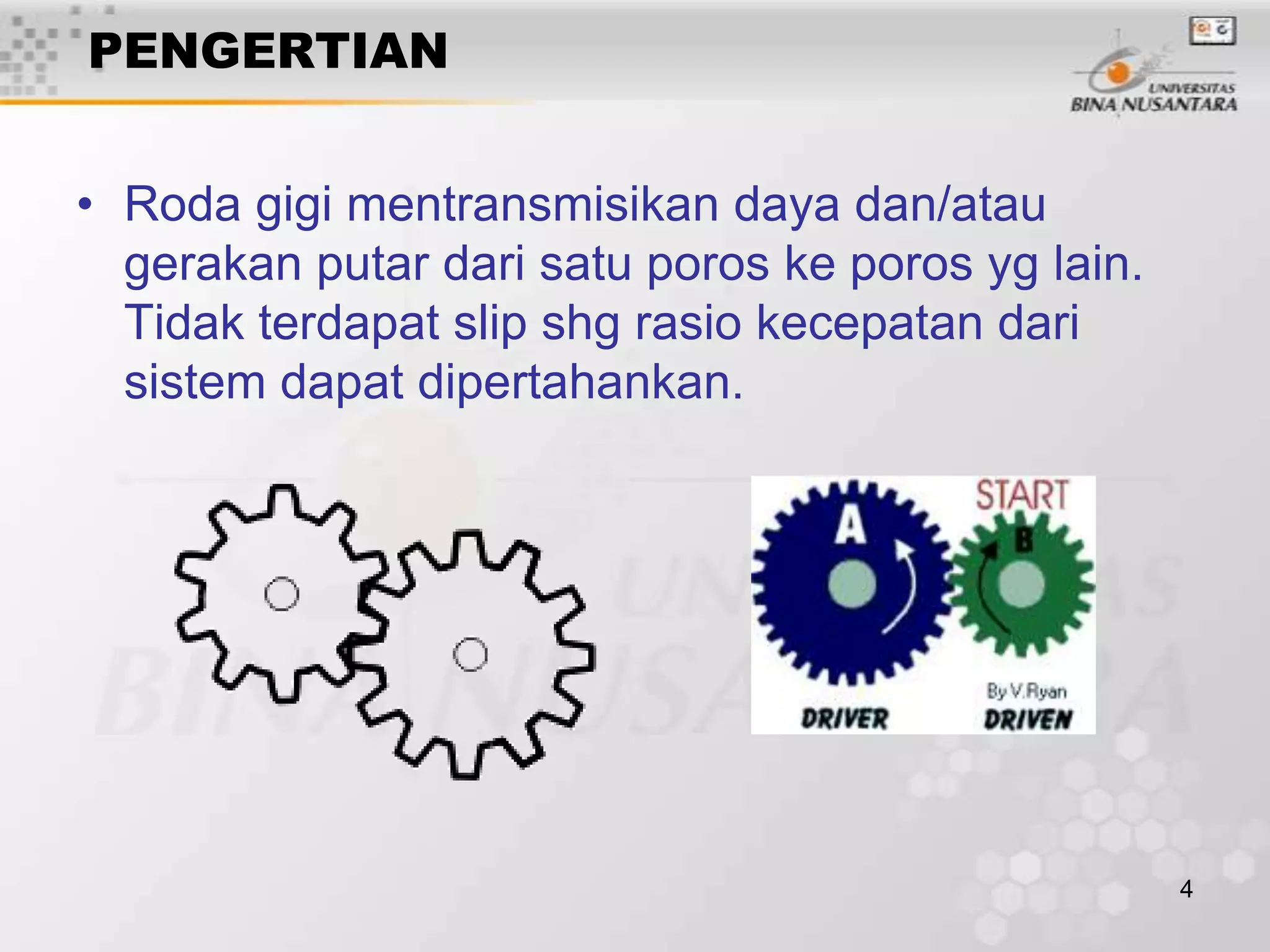

- 4. PENGERTIAN • Roda gigimentransmisikan daya dan/atau gerakan putar dari satu poros ke poros yg lain. Tidak terdapat slip shg rasio kecepatan dari sistem dapat dipertahankan. 4

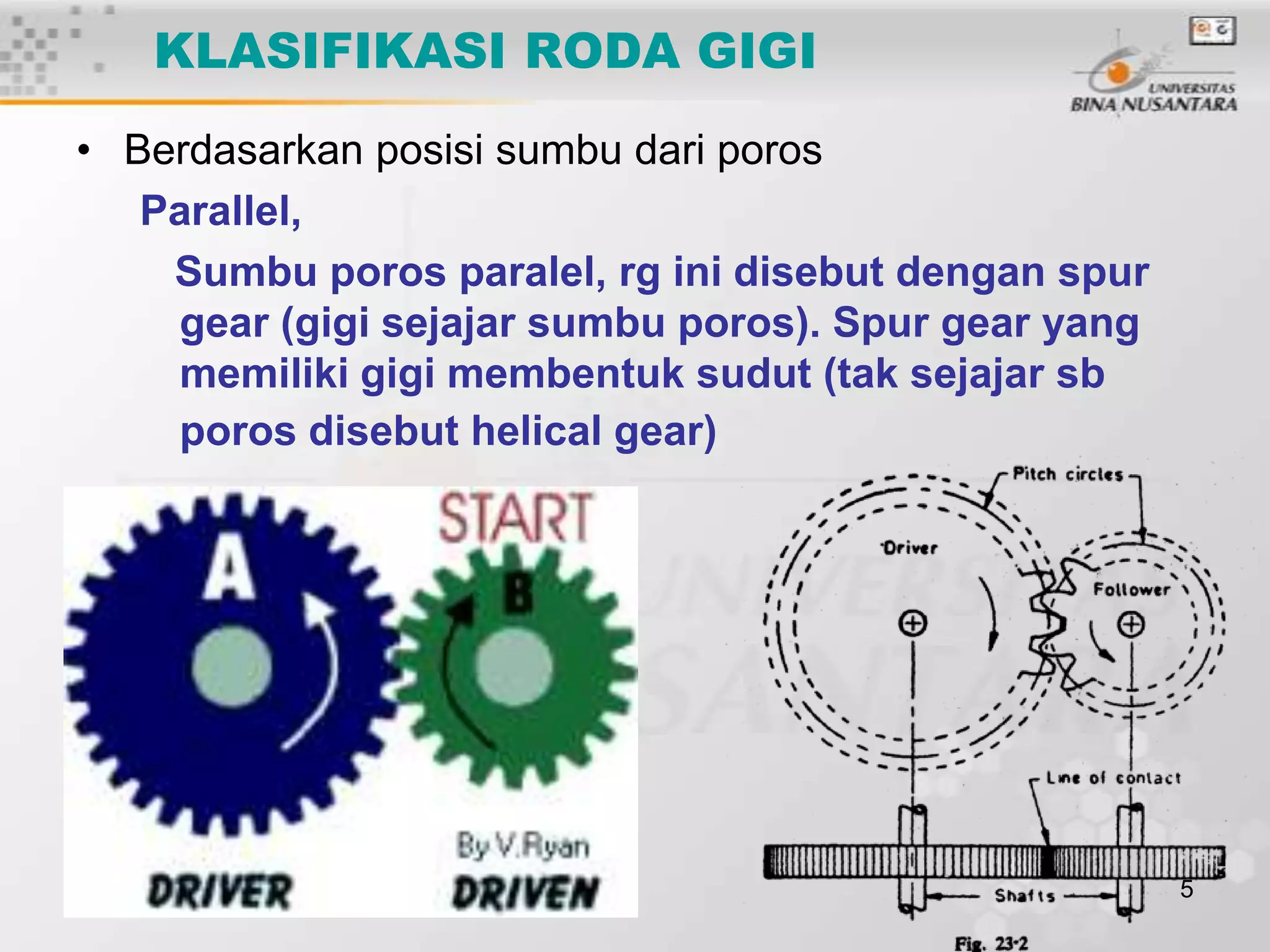

- 5. KLASIFIKASI RODA GIGI •Berdasarkan posisi sumbu dari poros Parallel, Sumbu poros paralel, rg ini disebut dengan spur gear (gigi sejajar sumbu poros). Spur gear yang memiliki gigi membentuk sudut (tak sejajar sb poros disebut helical gear) 5

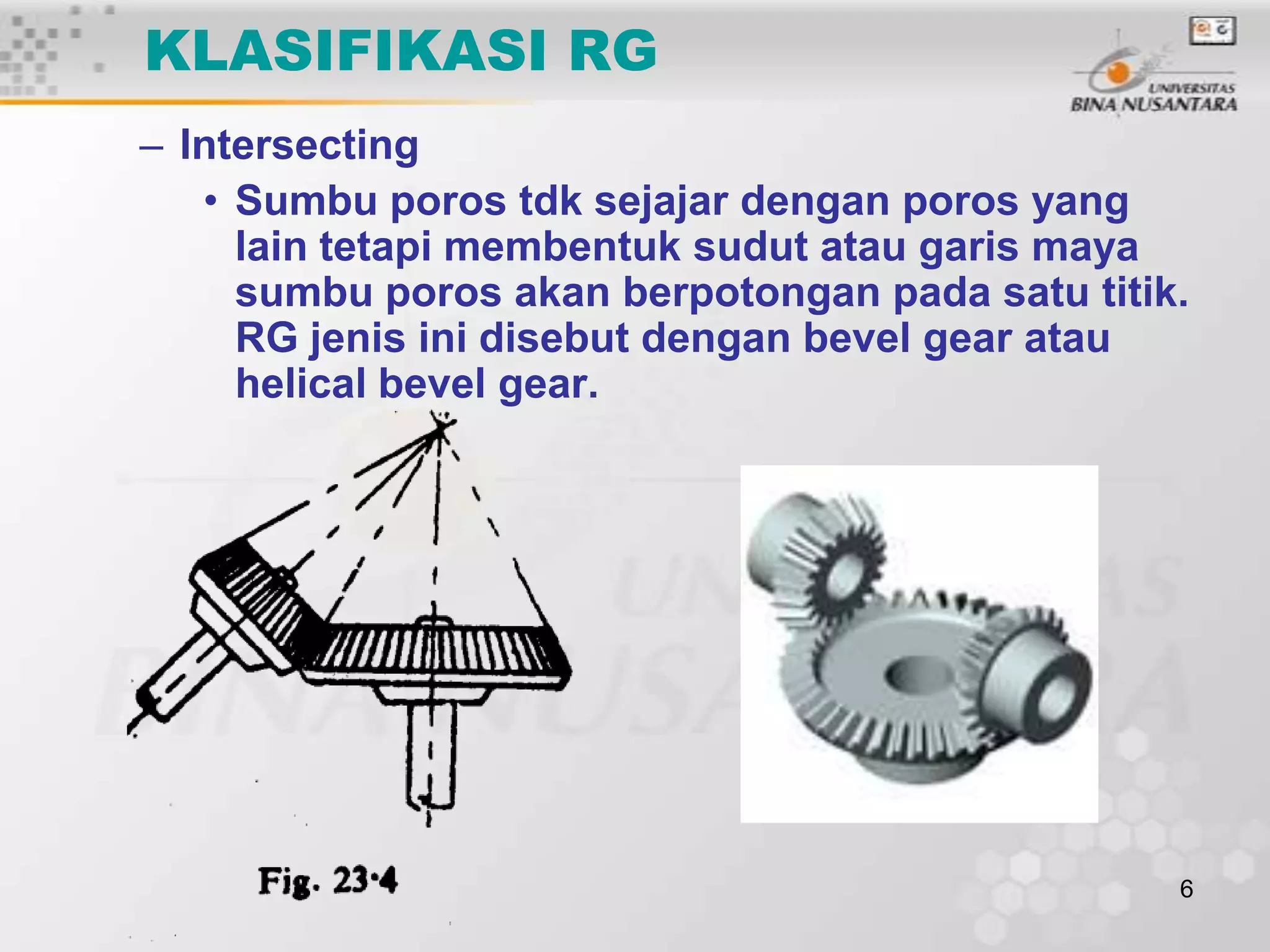

- 6. KLASIFIKASI RG – Intersecting •Sumbu poros tdk sejajar dengan poros yang lain tetapi membentuk sudut atau garis maya sumbu poros akan berpotongan pada satu titik. RG jenis ini disebut dengan bevel gear atau helical bevel gear. 6

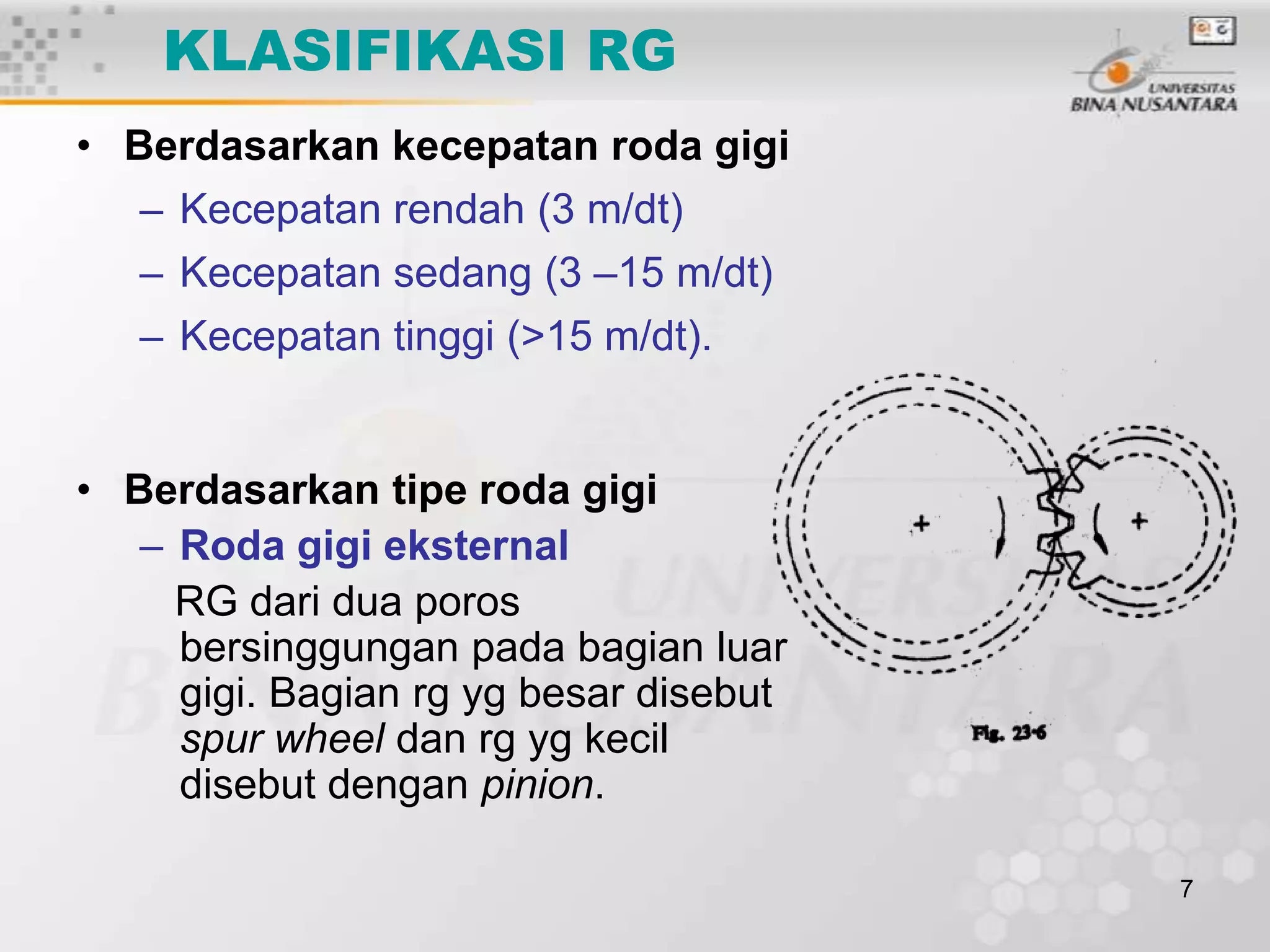

- 7. KLASIFIKASI RG • Berdasarkankecepatan roda gigi – Kecepatan rendah (3 m/dt) – Kecepatan sedang (3 –15 m/dt) – Kecepatan tinggi (>15 m/dt). • Berdasarkan tipe roda gigi – Roda gigi eksternal RG dari dua poros bersinggungan pada bagian luar gigi. Bagian rg yg besar disebut spur wheel dan rg yg kecil disebut dengan pinion. 7

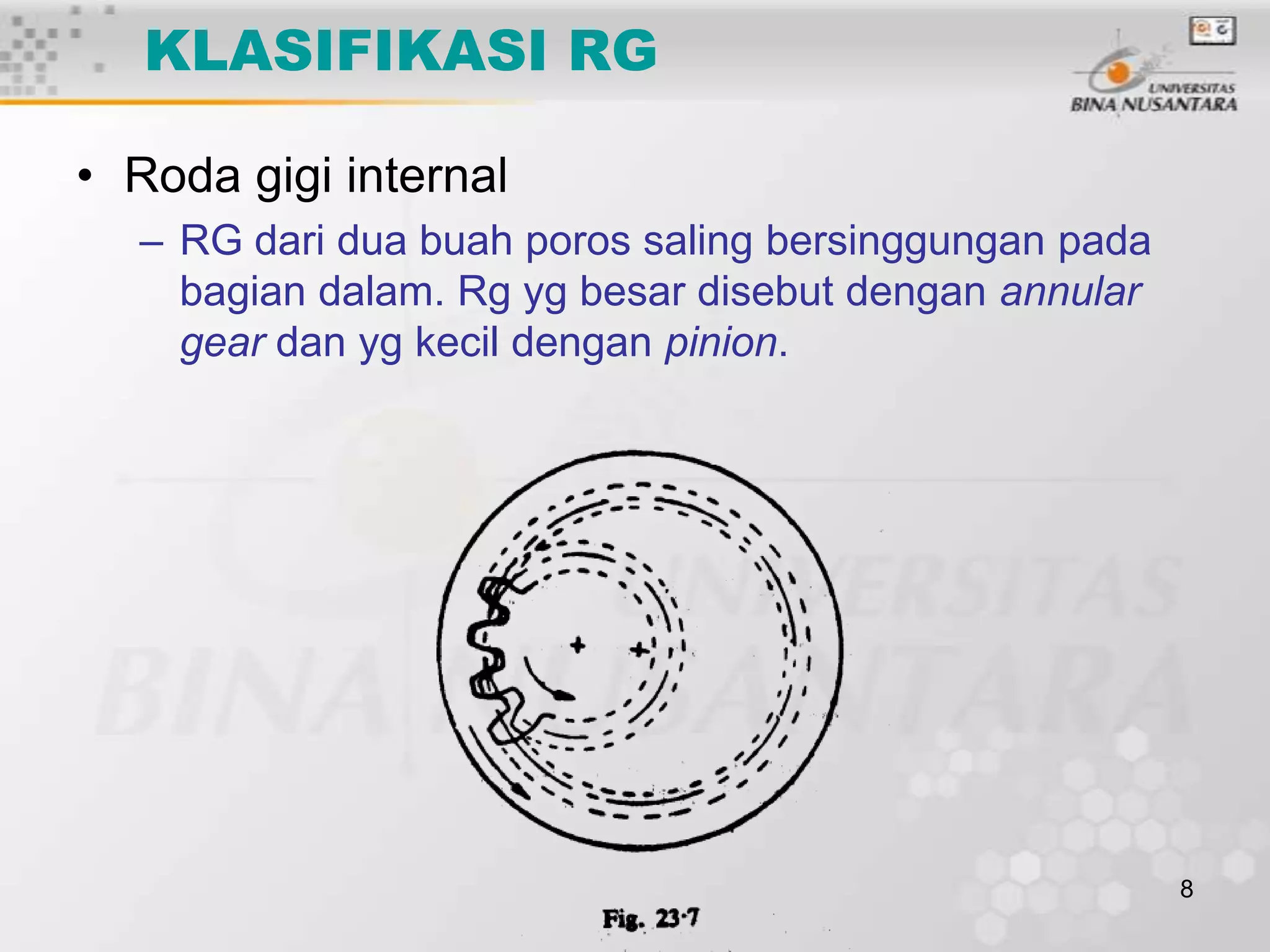

- 8. KLASIFIKASI RG • Rodagigi internal – RG dari dua buah poros saling bersinggungan pada bagian dalam. Rg yg besar disebut dengan annular gear dan yg kecil dengan pinion. 8

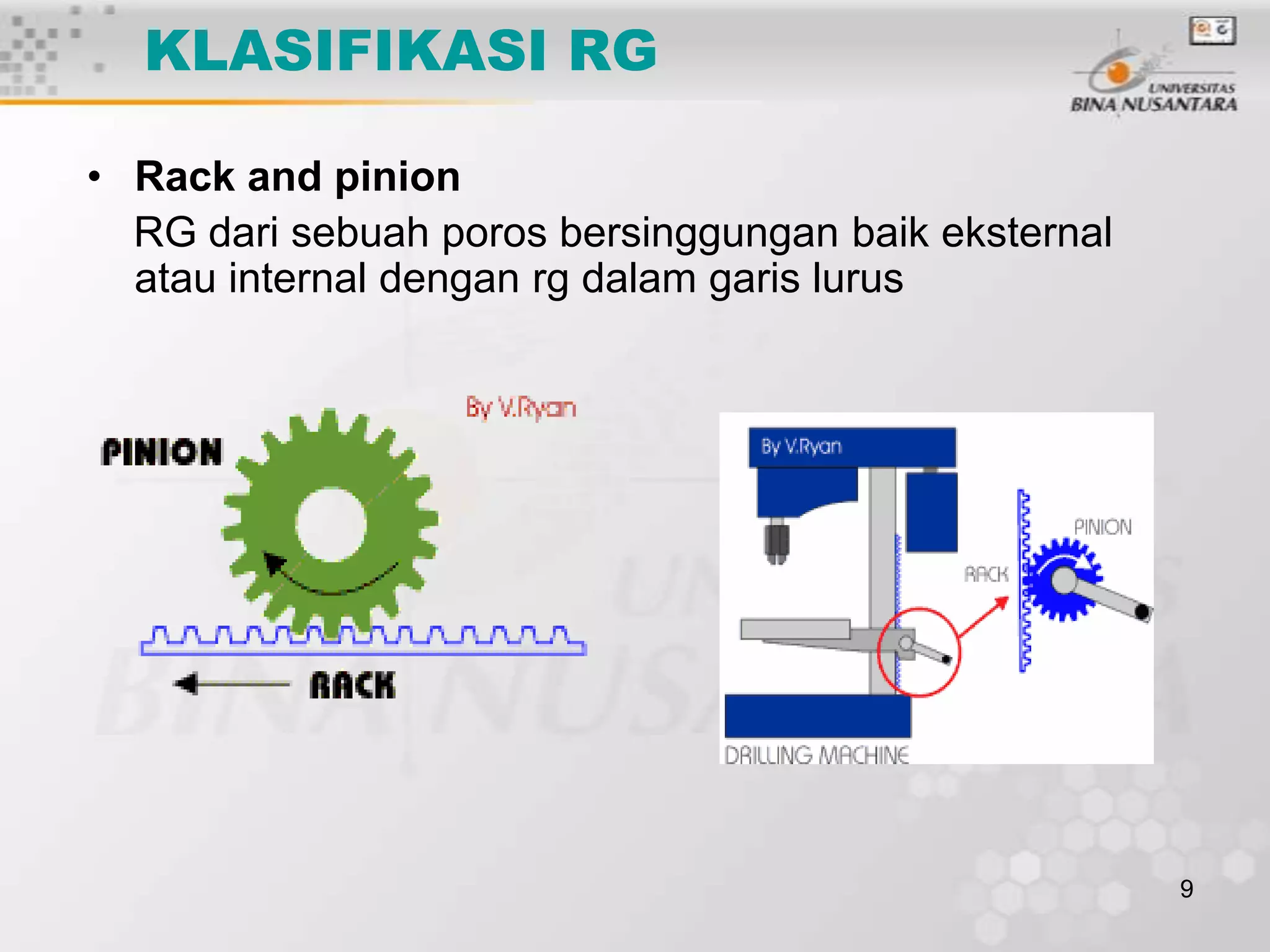

- 9. KLASIFIKASI RG • Rackand pinion RG dari sebuah poros bersinggungan baik eksternal atau internal dengan rg dalam garis lurus 9

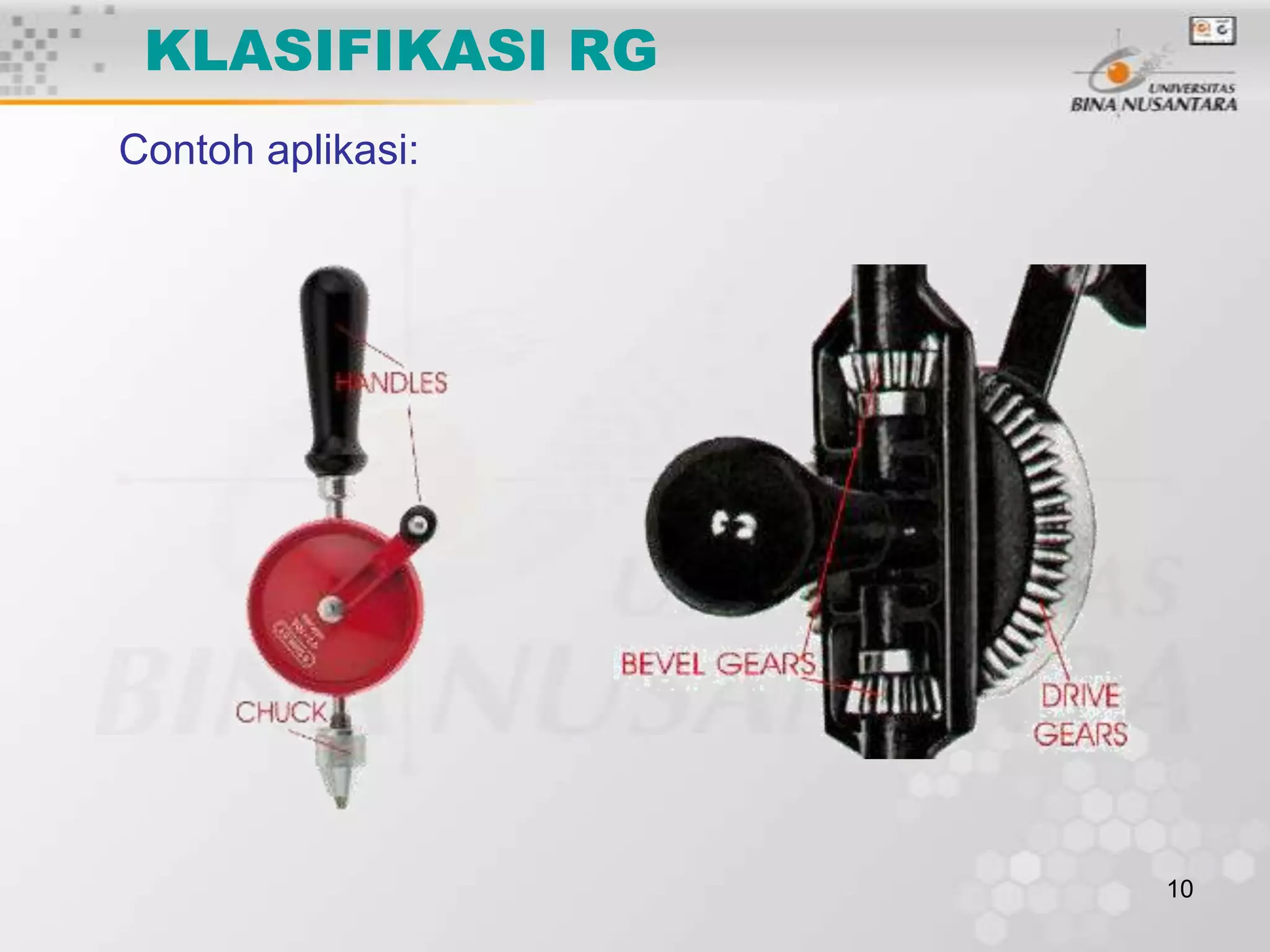

- 10.

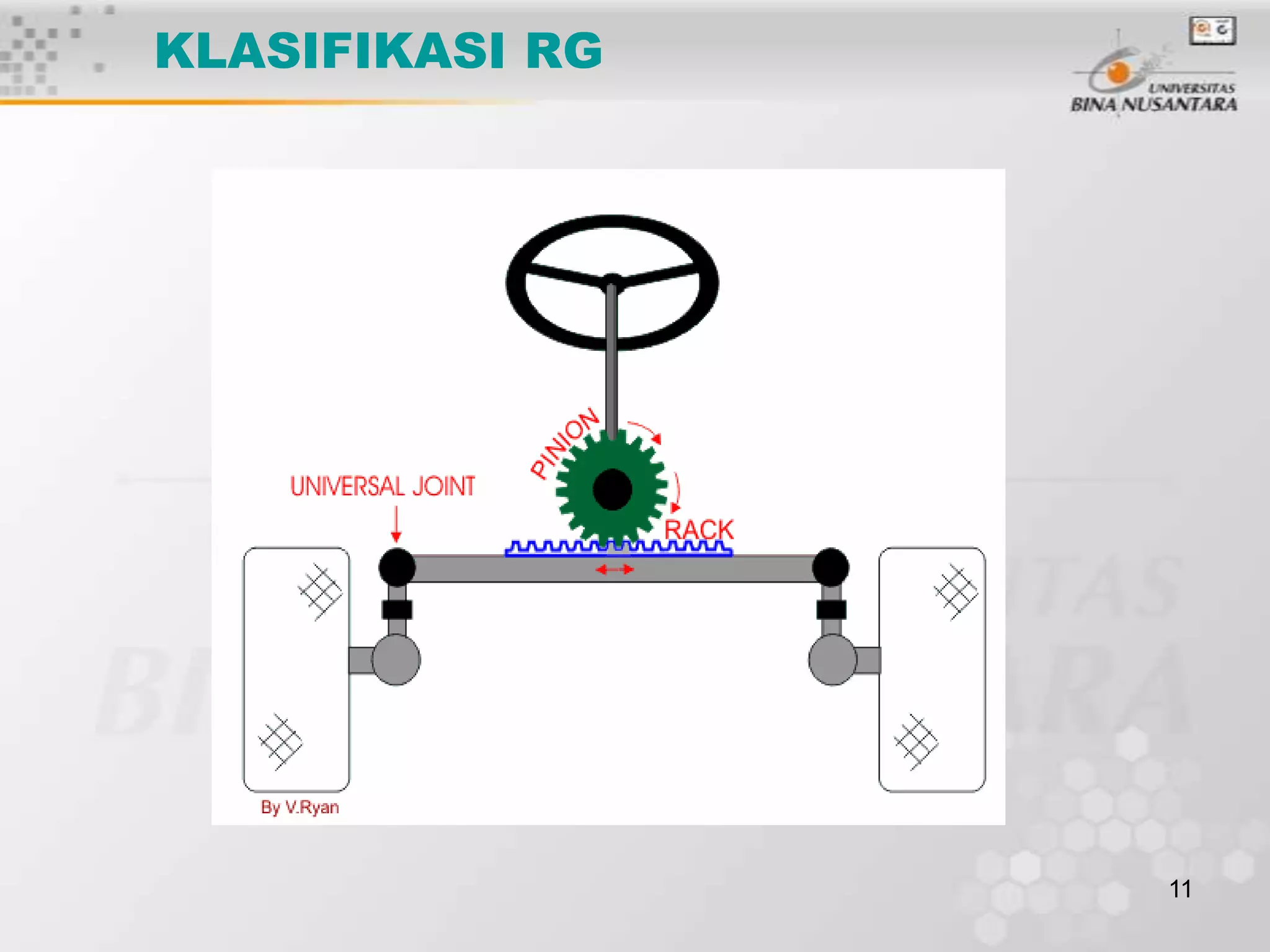

- 11.

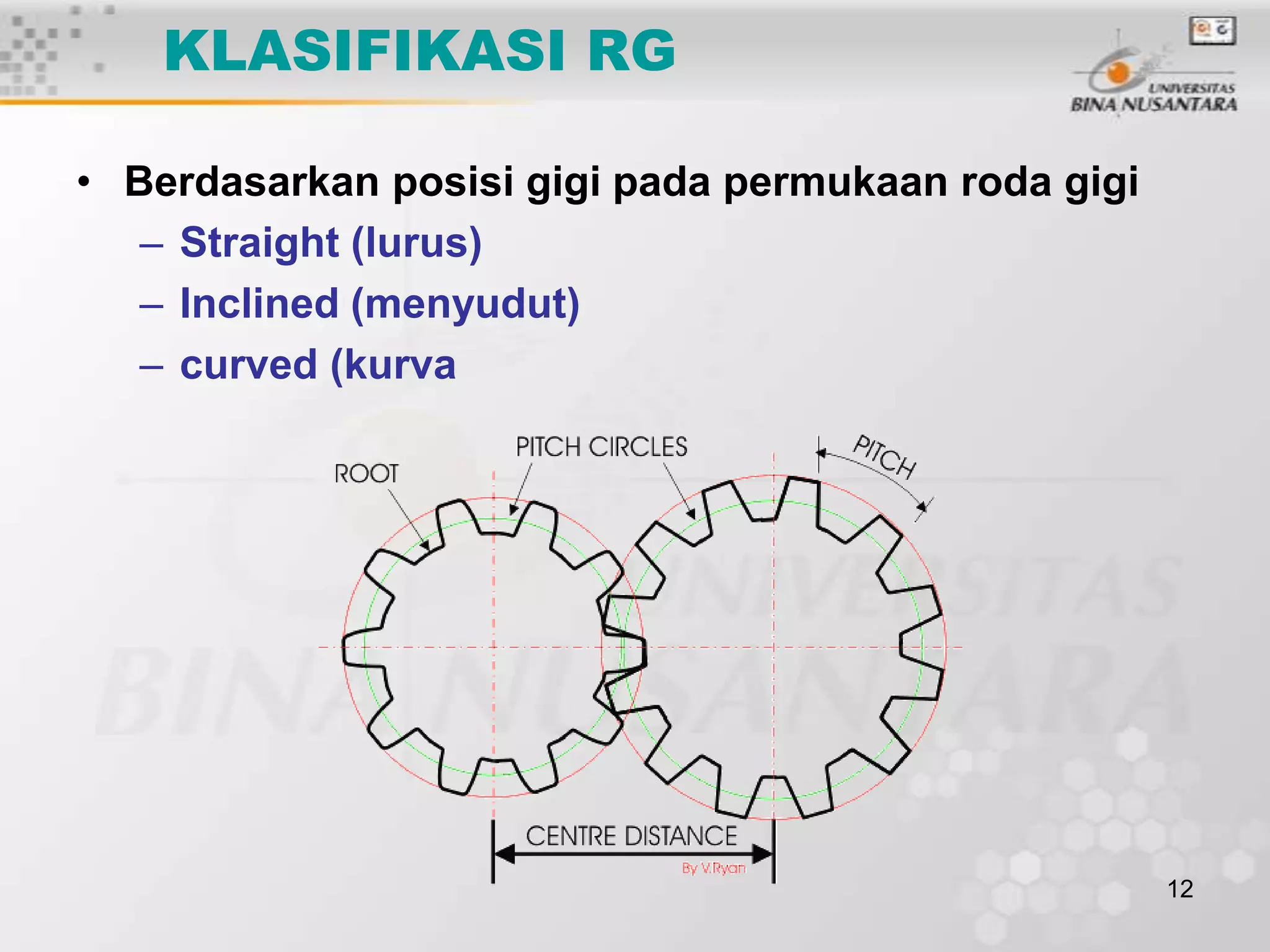

- 12. KLASIFIKASI RG • Berdasarkanposisi gigi pada permukaan roda gigi – Straight (lurus) – Inclined (menyudut) – curved (kurva 12

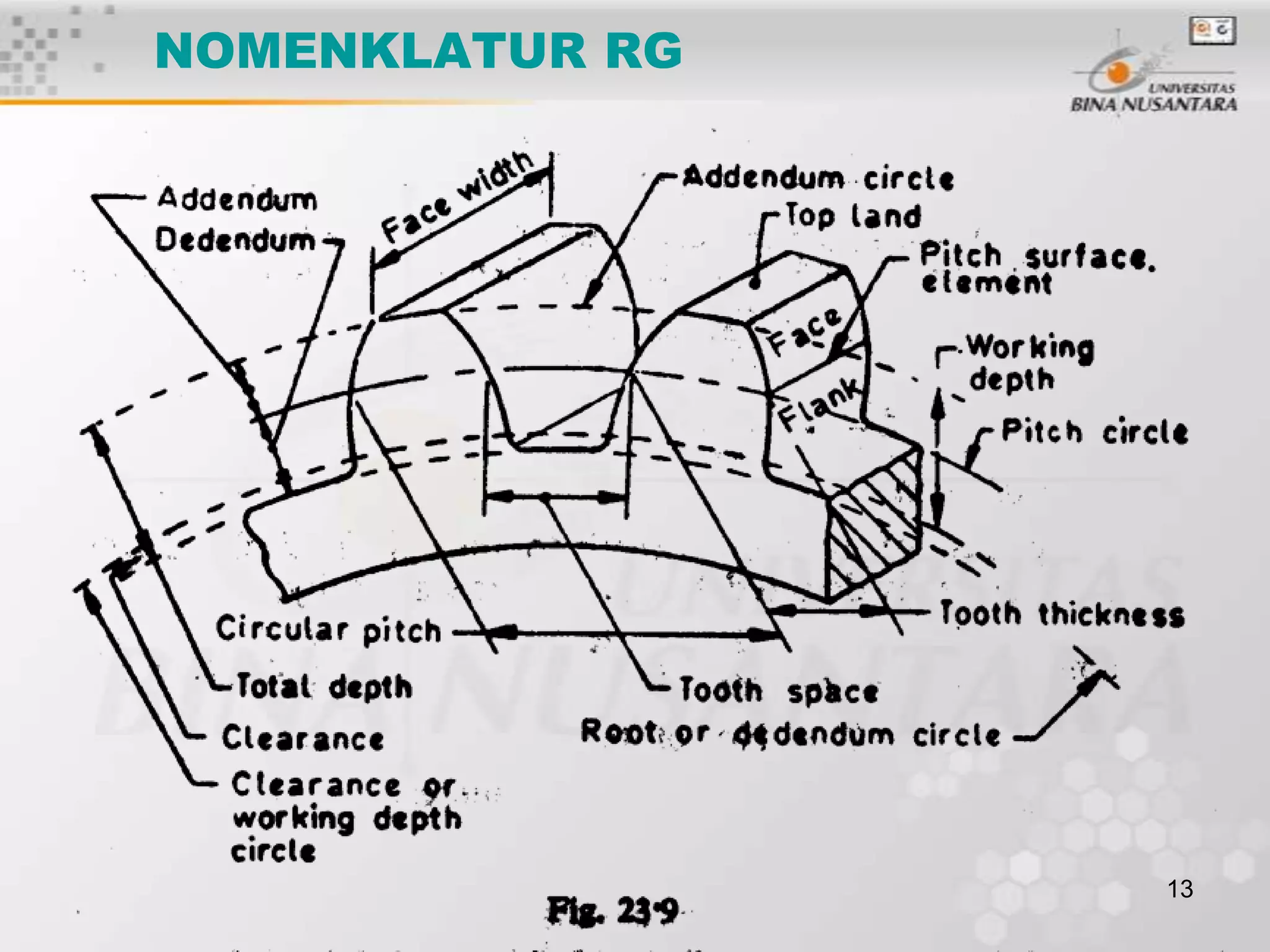

- 13.

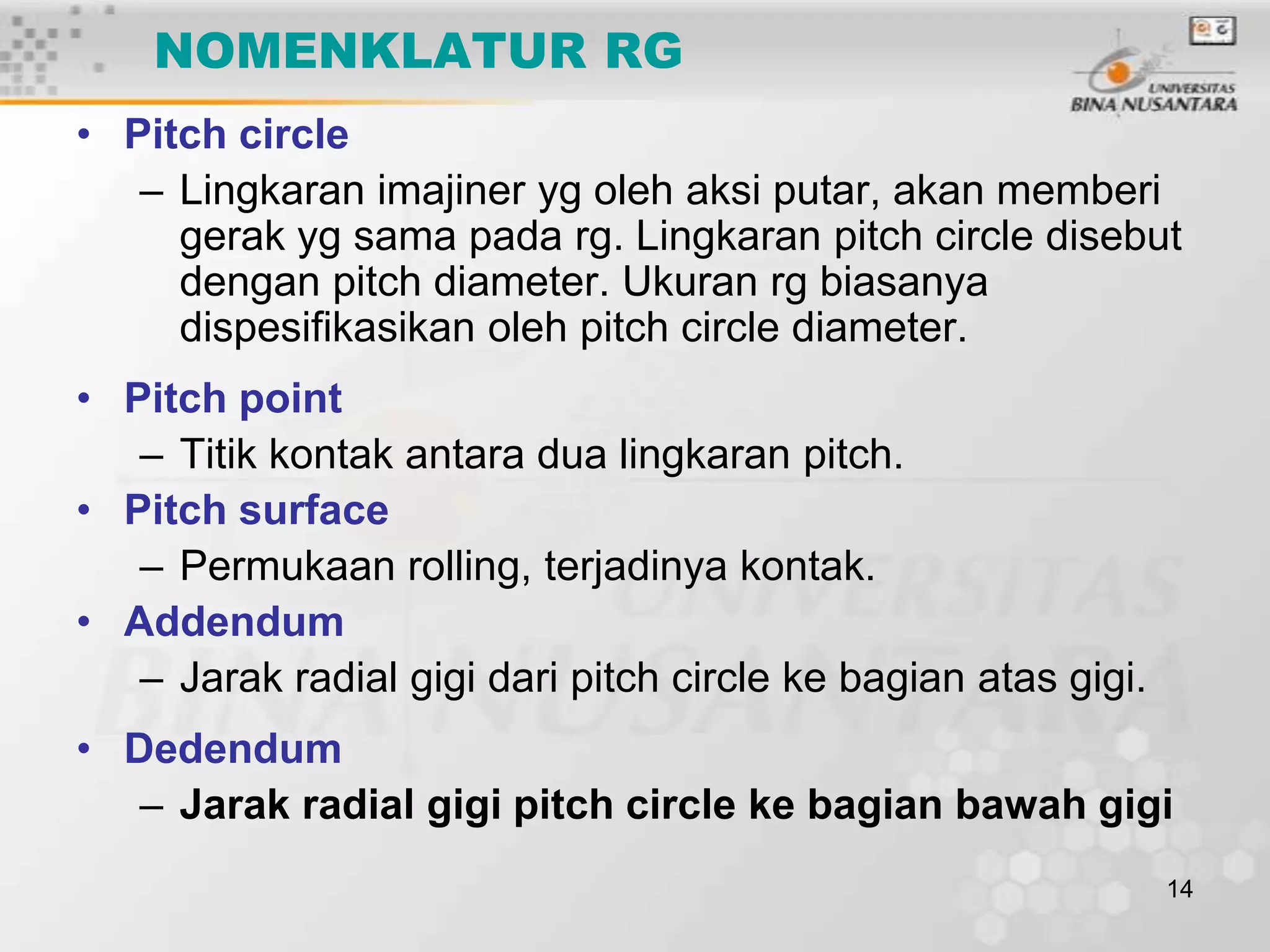

- 14. NOMENKLATUR RG • Pitchcircle – Lingkaran imajiner yg oleh aksi putar, akan memberi gerak yg sama pada rg. Lingkaran pitch circle disebut dengan pitch diameter. Ukuran rg biasanya dispesifikasikan oleh pitch circle diameter. • Pitch point – Titik kontak antara dua lingkaran pitch. • Pitch surface – Permukaan rolling, terjadinya kontak. • Addendum – Jarak radial gigi dari pitch circle ke bagian atas gigi. • Dedendum – Jarak radial gigi pitch circle ke bagian bawah gigi 14

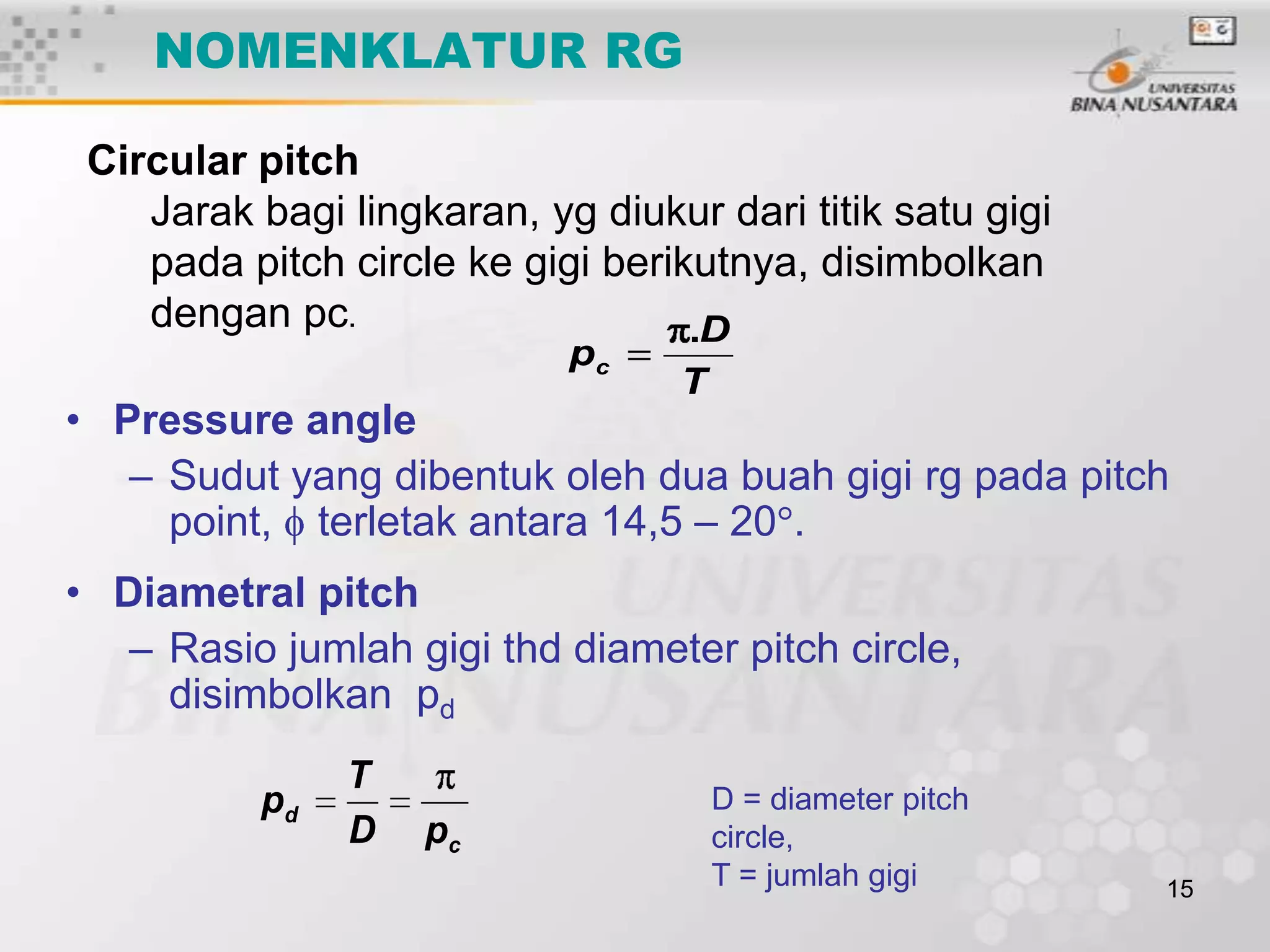

- 15. NOMENKLATUR RG Circular pitch Jarakbagi lingkaran, yg diukur dari titik satu gigi pada pitch circle ke gigi berikutnya, disimbolkan dengan pc. .D pc T • Pressure angle – Sudut yang dibentuk oleh dua buah gigi rg pada pitch point, terletak antara 14,5 – 20 . • Diametral pitch – Rasio jumlah gigi thd diameter pitch circle, disimbolkan pd pd T D pc D = diameter pitch circle, T = jumlah gigi 15

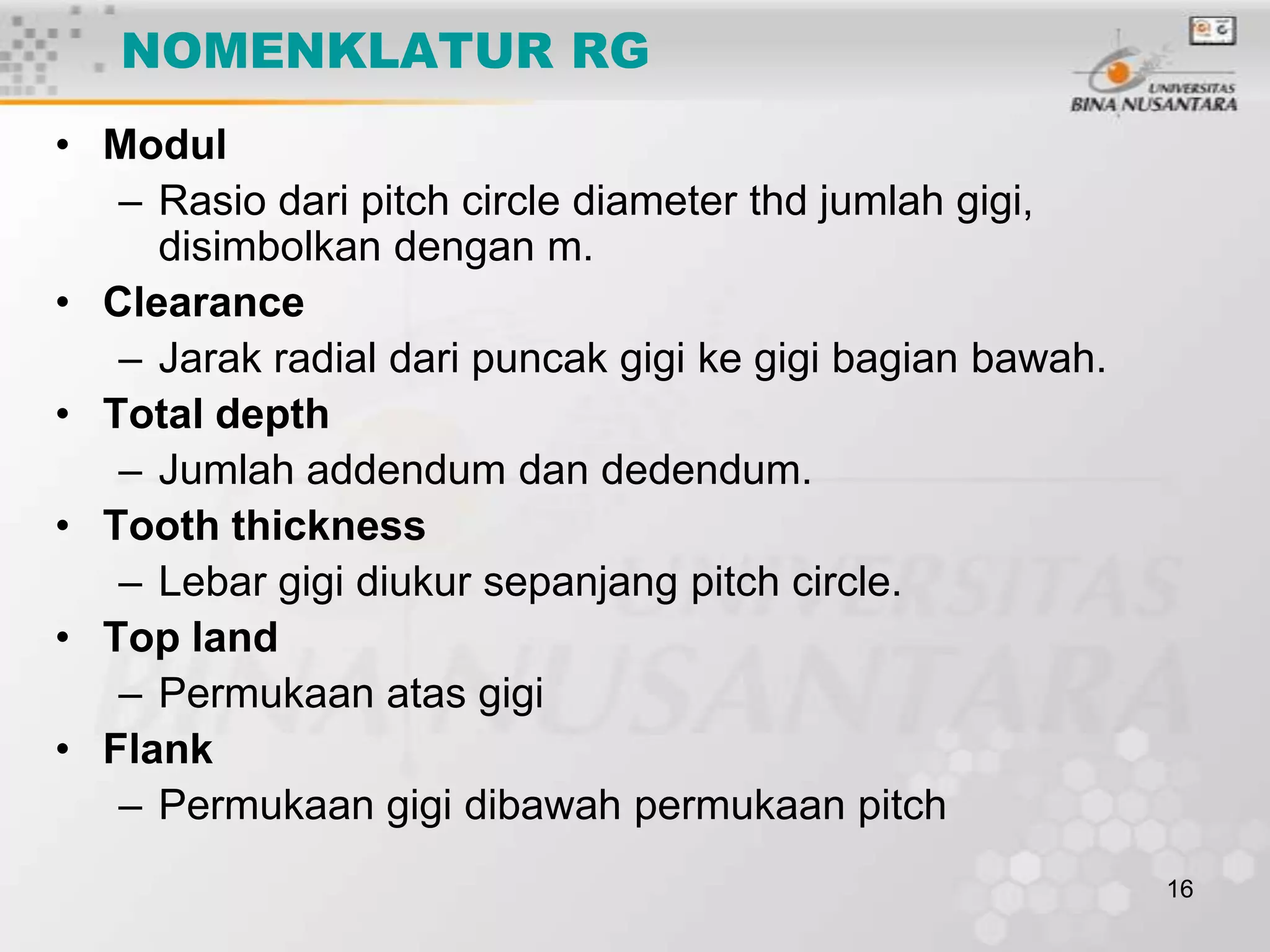

- 16. NOMENKLATUR RG • Modul –Rasio dari pitch circle diameter thd jumlah gigi, disimbolkan dengan m. • Clearance – Jarak radial dari puncak gigi ke gigi bagian bawah. • Total depth – Jumlah addendum dan dedendum. • Tooth thickness – Lebar gigi diukur sepanjang pitch circle. • Top land – Permukaan atas gigi • Flank – Permukaan gigi dibawah permukaan pitch 16
