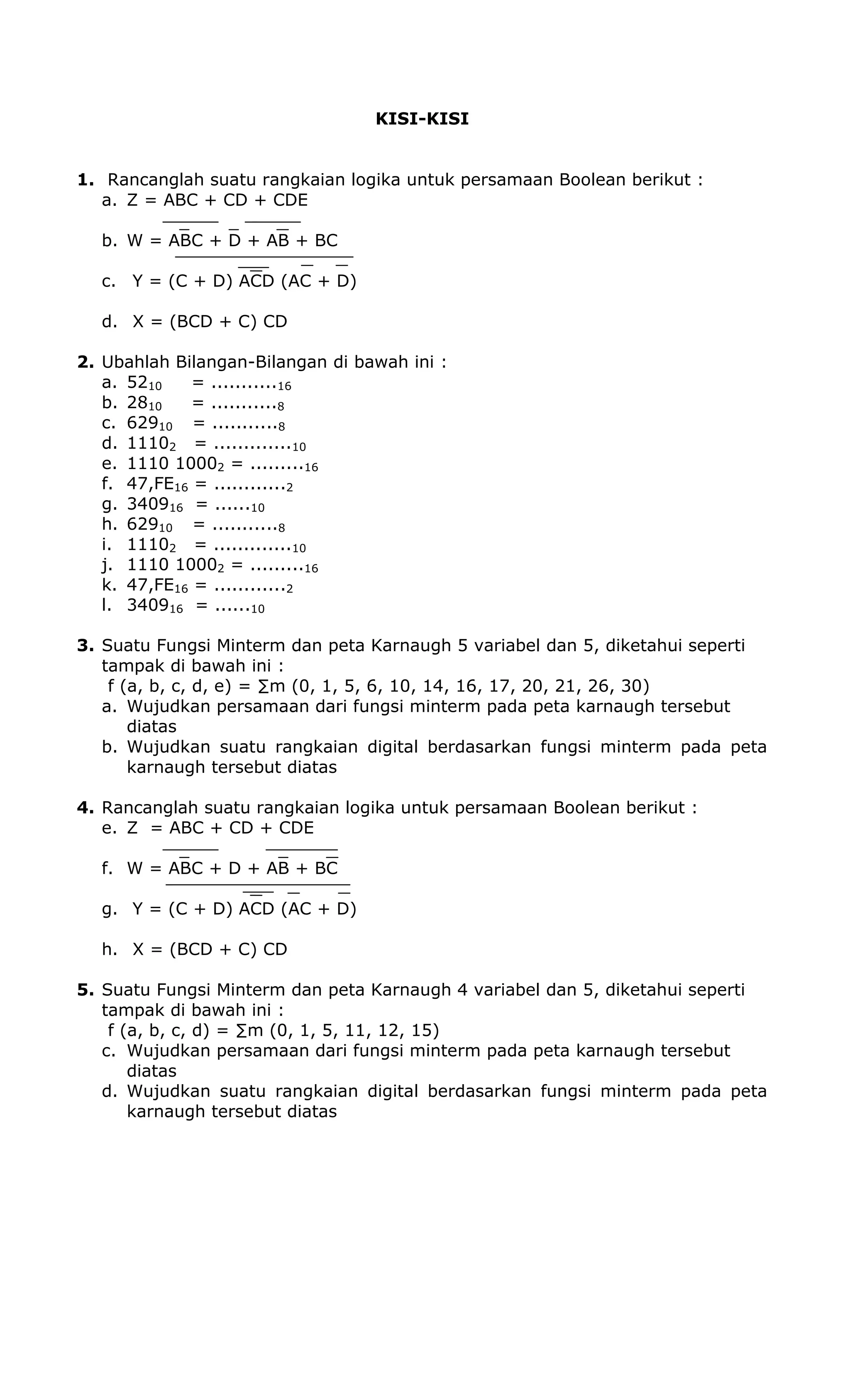

1. KISI-KISI
1. Rancanglah suatu rangkaian logika untuk persamaan Boolean berikut :
a. Z = ABC + CD + CDE
b. W = ABC + D + AB + BC
c. Y = (C + D) ACD (AC + D)
d. X = (BCD + C) CD
2. Ubahlah Bilangan-Bilangan di bawah ini :
a. 5210
= ...........16
b. 2810
= ...........8
c. 62910 = ...........8
d. 11102 = .............10
e. 1110 10002 = .........16
f. 47,FE16 = ............2
g. 340916 = ......10
h. 62910 = ...........8
i. 11102 = .............10
j. 1110 10002 = .........16
k. 47,FE16 = ............2
l. 340916 = ......10
3. Suatu Fungsi Minterm dan peta Karnaugh 5 variabel dan 5, diketahui seperti
tampak di bawah ini :
f (a, b, c, d, e) = ∑m (0, 1, 5, 6, 10, 14, 16, 17, 20, 21, 26, 30)
a. Wujudkan persamaan dari fungsi minterm pada peta karnaugh tersebut
diatas
b. Wujudkan suatu rangkaian digital berdasarkan fungsi minterm pada peta
karnaugh tersebut diatas
4. Rancanglah suatu rangkaian logika untuk persamaan Boolean berikut :
e. Z = ABC + CD + CDE
f. W = ABC + D + AB + BC
g. Y = (C + D) ACD (AC + D)
h. X = (BCD + C) CD
5. Suatu Fungsi Minterm dan peta Karnaugh 4 variabel dan 5, diketahui seperti
tampak di bawah ini :
f (a, b, c, d) = ∑m (0, 1, 5, 11, 12, 15)
c. Wujudkan persamaan dari fungsi minterm pada peta karnaugh tersebut
diatas
d. Wujudkan suatu rangkaian digital berdasarkan fungsi minterm pada peta
karnaugh tersebut diatas
