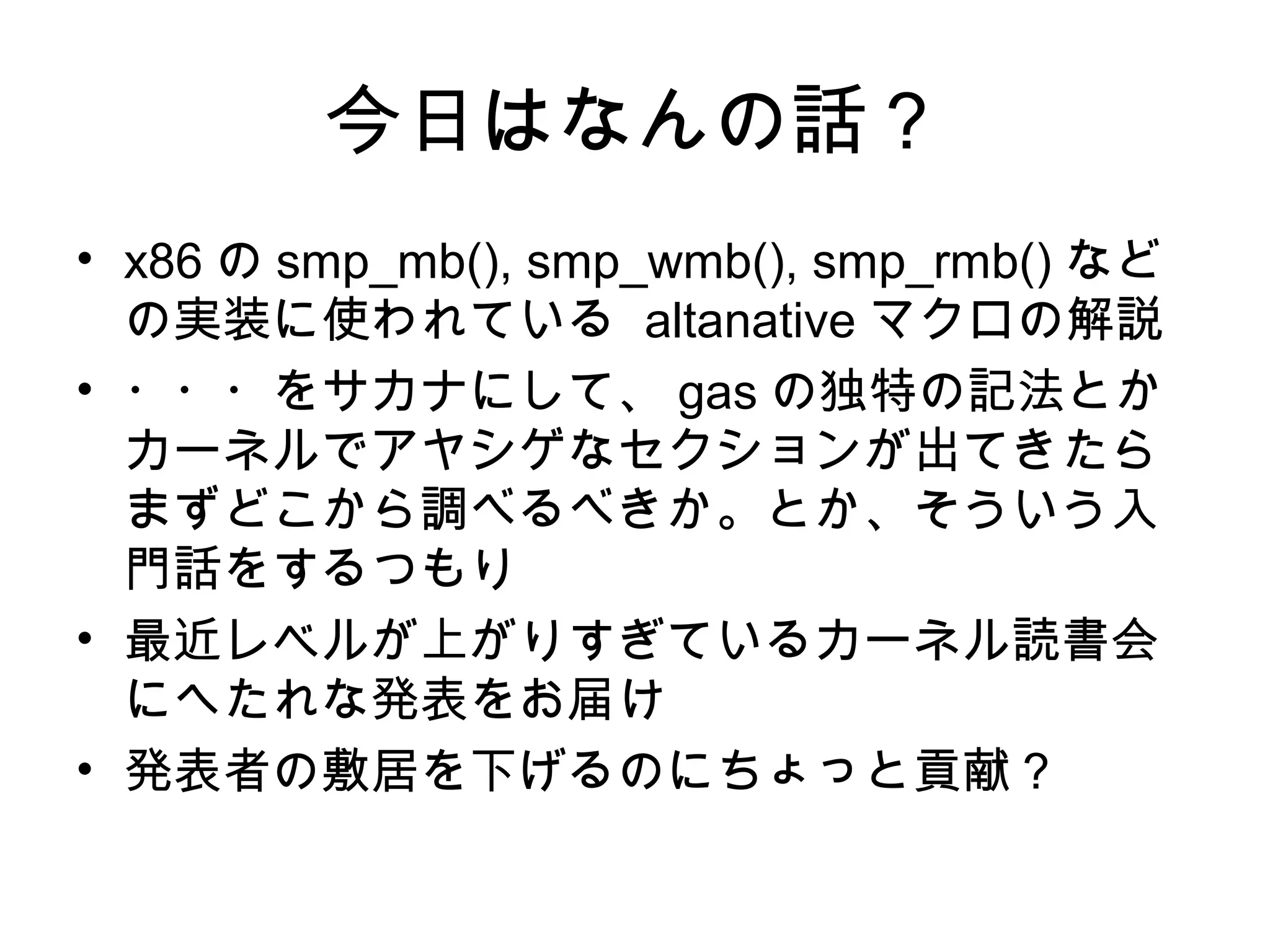

- 2. 今日はなんの話？ • x86 のsmp_mb(), smp_wmb(), smp_rmb() など の実装に使われている altanative マクロの解説 • ・・・をサカナにして、 gas の独特の記法とか カーネルでアヤシゲなセクションが出てきたら まずどこから調べるべきか。とか、そういう入 門話をするつもり • 最近レベルが上がりすぎているカーネル読書会 にへたれな発表をお届け • 発表者の敷居を下げるのにちょっと貢献？

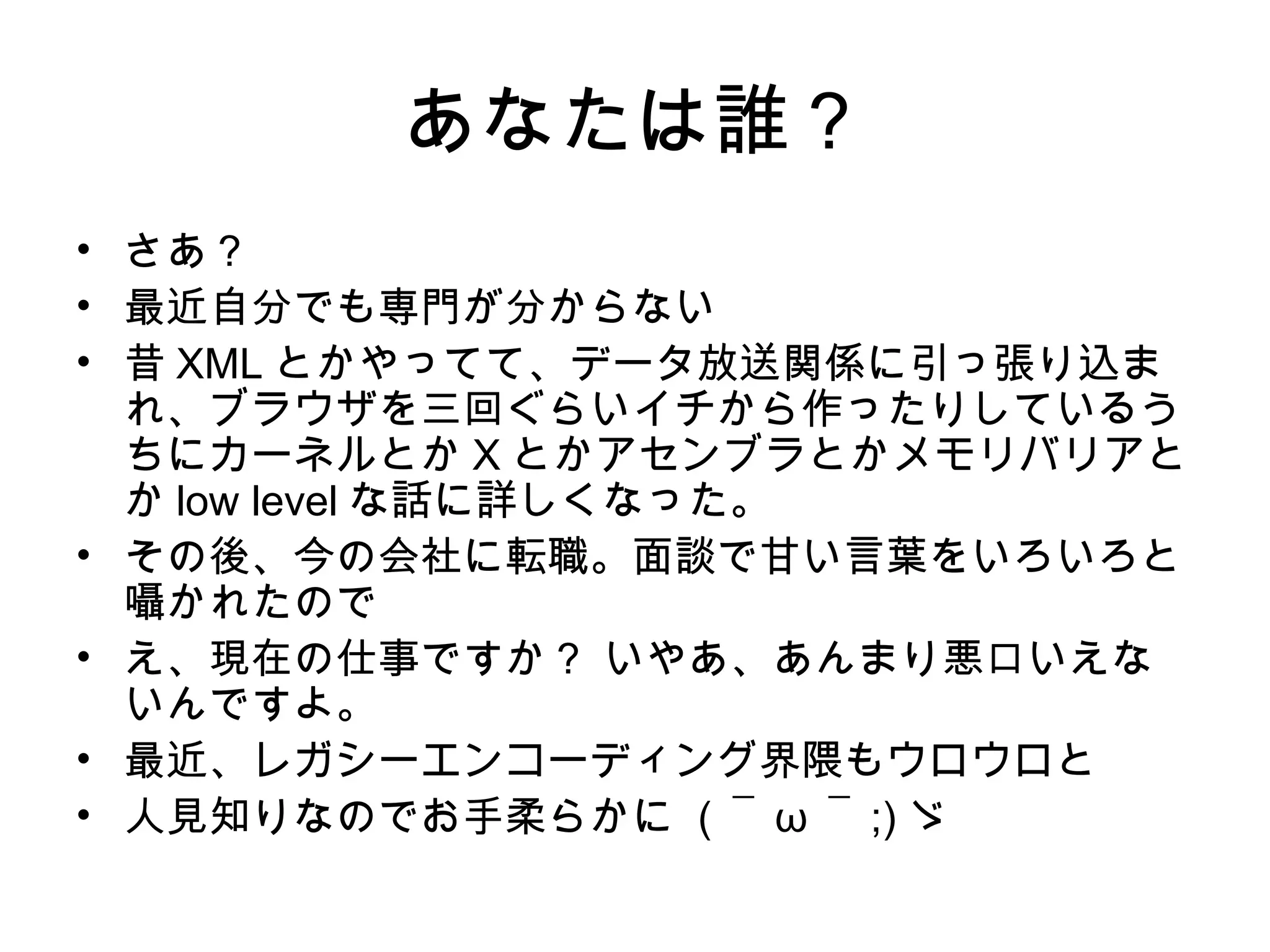

- 3. あなたは誰？ • さあ？ • 最近自分でも専門が分からない •昔 XML とかやってて、データ放送関係に引っ張り込ま れ、ブラウザを三回ぐらいイチから作ったりしているう ちにカーネルとか X とかアセンブラとかメモリバリアと か low level な話に詳しくなった。 • その後、今の会社に転職。面談で甘い言葉をいろいろと 囁かれたので • え、現在の仕事ですか？ いやあ、あんまり悪口いえな いんですよ。 • 最近、レガシーエンコーディング界隈もウロウロと • 人見知りなのでお手柔らかに ( ￣ ω ￣ ;) ゞ
- 4. なんで出てきたの？ • １月ぐらいから Blogをつけてみた。 もちろん (?) ギャグとネタとお笑いがメイン • ある時、ブログに spinlock という単語が入って ”いたら spinlock ”トイレ というアヤシイ検索ワ ードでたどり着く人が・・・ • 特殊な使命感にかられ、トイレ以外のロックを 説明する • カーネルの話は誰も反応くれないので、最近飽 き気味 • 自分にカツを入れるために発表するか！ ← おい

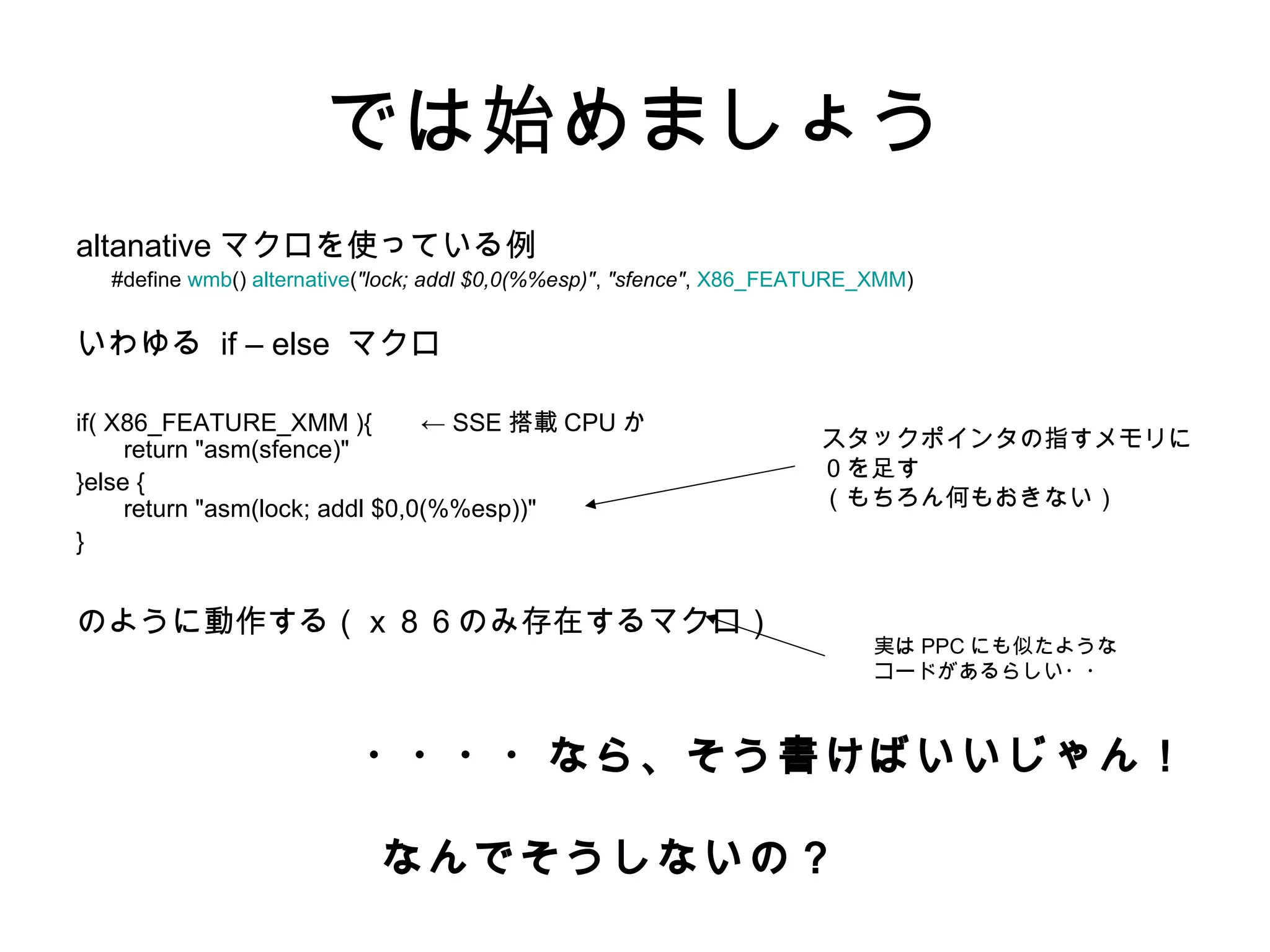

- 5. では始めましょう altanative マクロを使っている例 #define wmb()alternative("lock; addl $0,0(%%esp)", "sfence", X86_FEATURE_XMM) いわゆる if – else マクロ if( X86_FEATURE_XMM ){ ← SSE 搭載 CPU か return "asm(sfence)" }else { return "asm(lock; addl $0,0(%%esp))" } のように動作する（ｘ８６のみ存在するマクロ） ・・・・なら、そう書けばいいじゃん！ なんでそうしないの？ スタックポインタの指すメモリに ０を足す （もちろん何もおきない） 実は PPC にも似たような コードがあるらしい・・

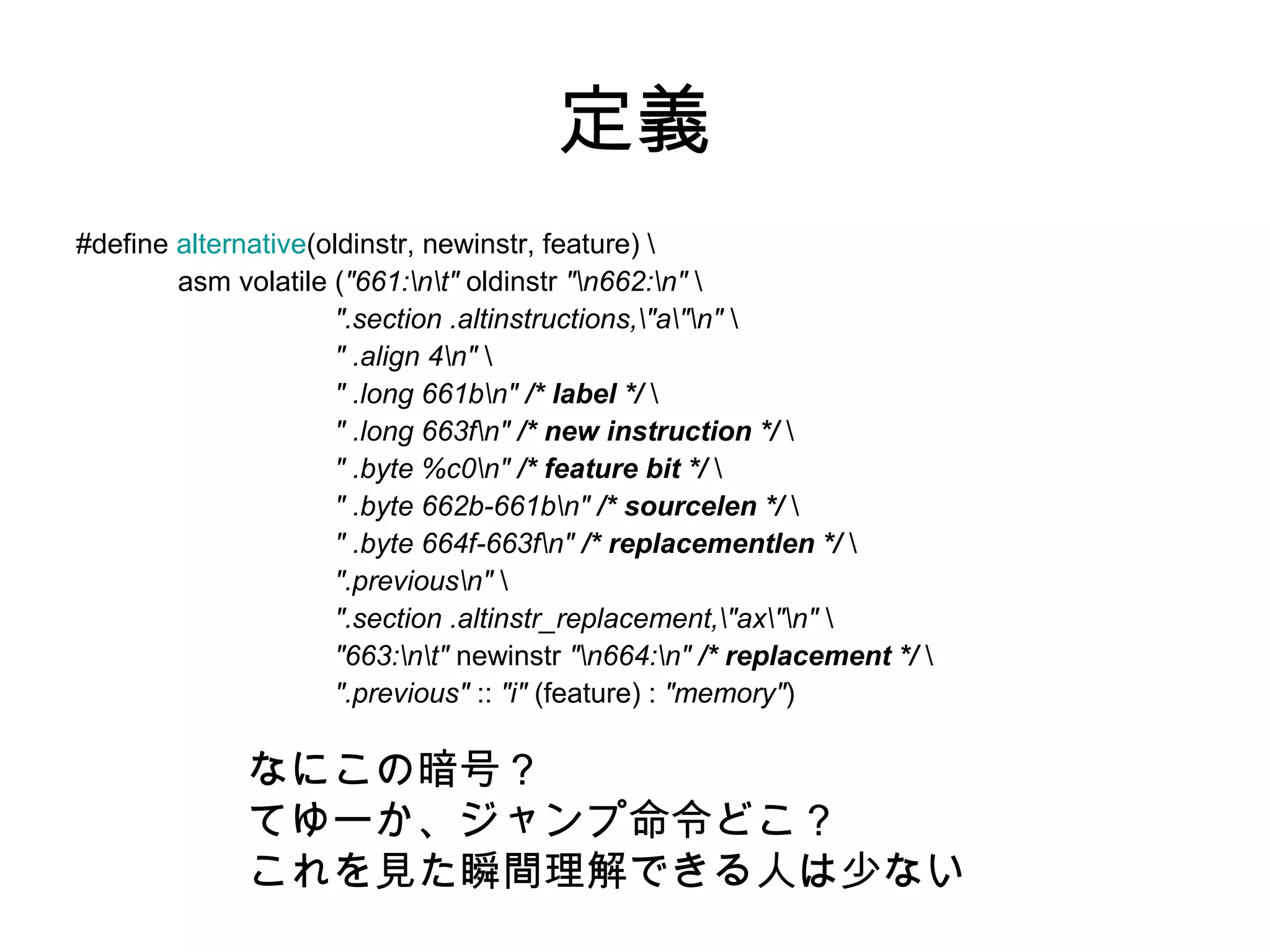

- 6. 定義 #define alternative(oldinstr, newinstr,feature) asm volatile ("661:nt" oldinstr "n662:n" ".section .altinstructions,"a"n" " .align 4n" " .long 661bn" /* label */ " .long 663fn" /* new instruction */ " .byte %c0n" /* feature bit */ " .byte 662b-661bn" /* sourcelen */ " .byte 664f-663fn" /* replacementlen */ ".previousn" ".section .altinstr_replacement,"ax"n" "663:nt" newinstr "n664:n" /* replacement */ ".previous" :: "i" (feature) : "memory") なにこの暗号？ てゆーか、ジャンプ命令どこ？ これを見た瞬間理解できる人は少ない

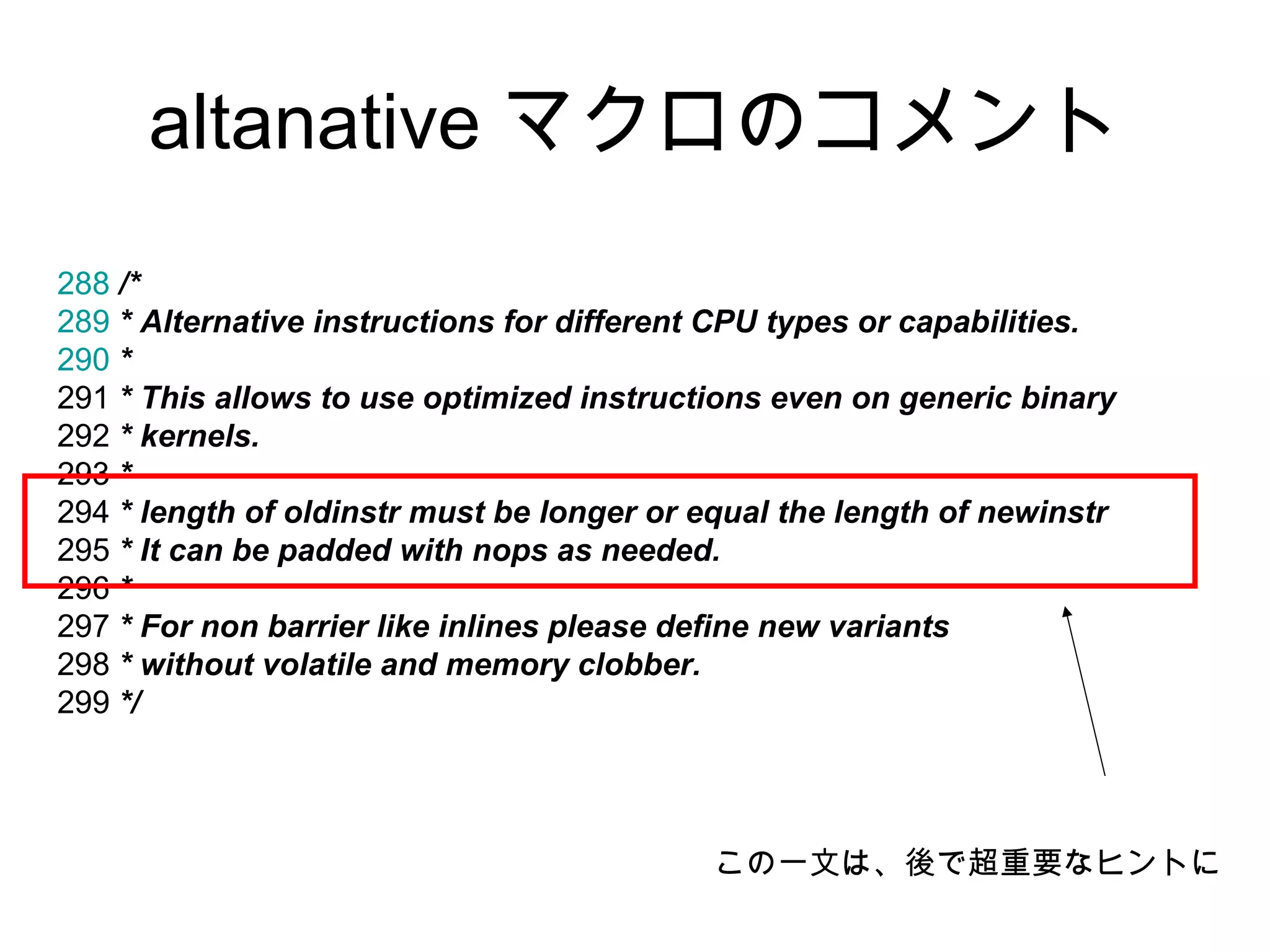

- 7. altanative マクロのコメント 288 /* 289* Alternative instructions for different CPU types or capabilities. 290 * 291 * This allows to use optimized instructions even on generic binary 292 * kernels. 293 * 294 * length of oldinstr must be longer or equal the length of newinstr 295 * It can be padded with nops as needed. 296 * 297 * For non barrier like inlines please define new variants 298 * without volatile and memory clobber. 299 */ この一文は、後で超重要なヒントに

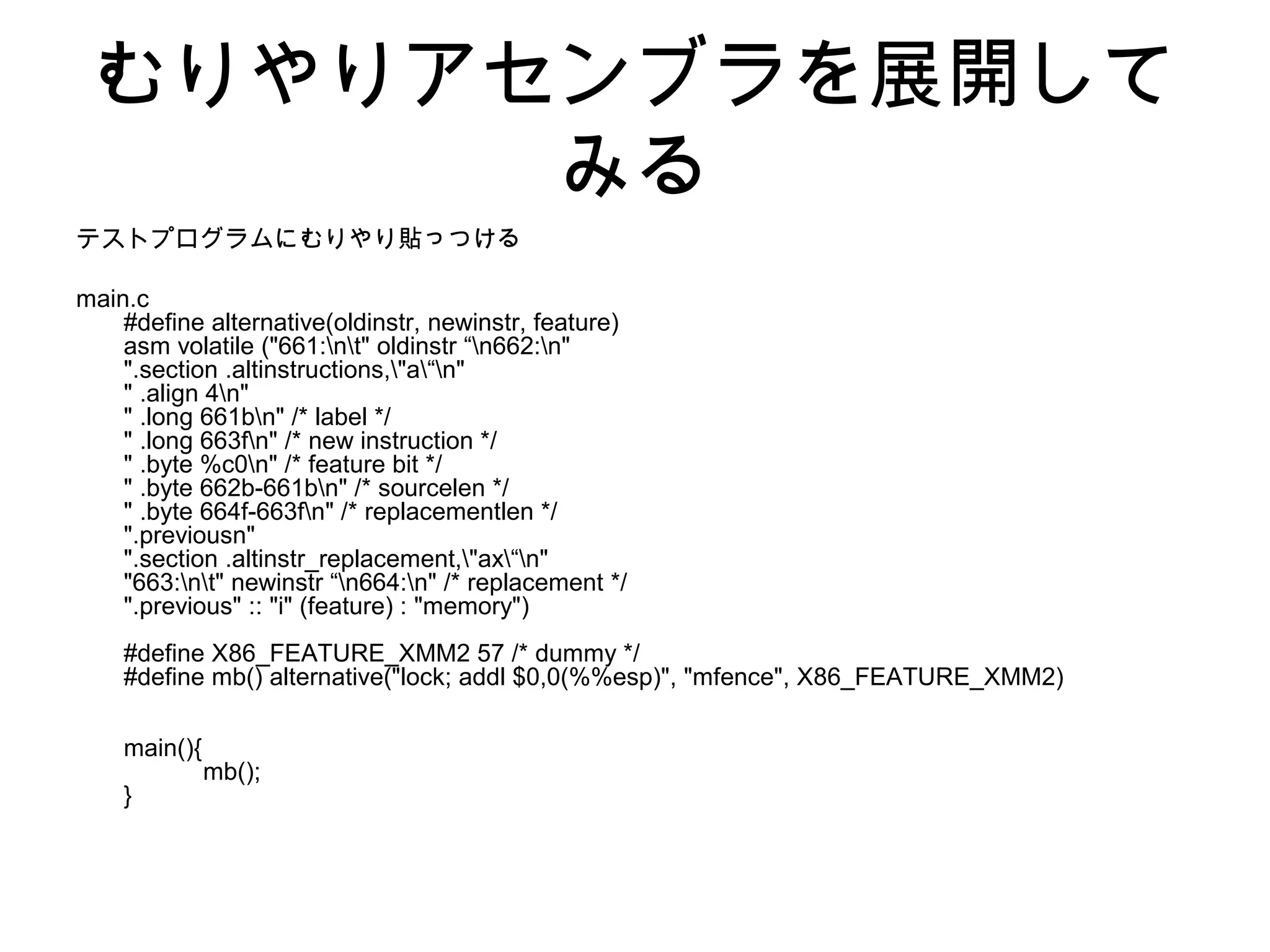

- 8. むりやりアセンブラを展開して みる テストプログラムにむりやり貼っつける main.c #define alternative(oldinstr, newinstr,feature) asm volatile ("661:nt" oldinstr “n662:n" ".section .altinstructions,"a“n" " .align 4n" " .long 661bn" /* label */ " .long 663fn" /* new instruction */ " .byte %c0n" /* feature bit */ " .byte 662b-661bn" /* sourcelen */ " .byte 664f-663fn" /* replacementlen */ ".previousn" ".section .altinstr_replacement,"ax“n" "663:nt" newinstr “n664:n" /* replacement */ ".previous" :: "i" (feature) : "memory") #define X86_FEATURE_XMM2 57 /* dummy */ #define mb() alternative("lock; addl $0,0(%%esp)", "mfence", X86_FEATURE_XMM2) main(){ mb(); }

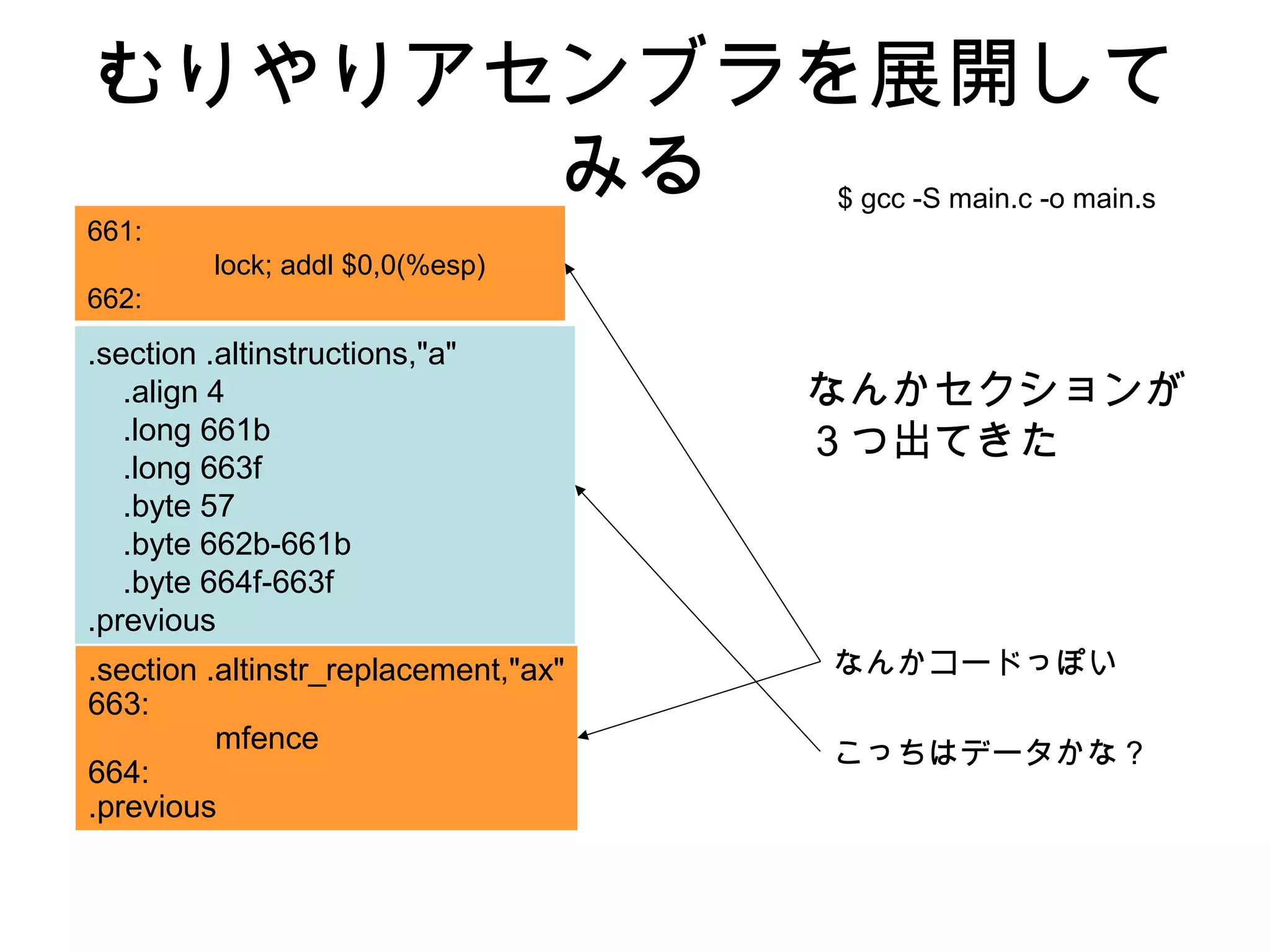

- 9. むりやりアセンブラを展開して みる $ gcc-S main.c -o main.s 661: lock; addl $0,0(%esp) 662: .section .altinstructions,"a" .align 4 .long 661b .long 663f .byte 57 .byte 662b-661b .byte 664f-663f .previous .section .altinstr_replacement,"ax" 663: mfence 664: .previous なんかセクションが ３つ出てきた なんかコードっぽい こっちはデータかな？

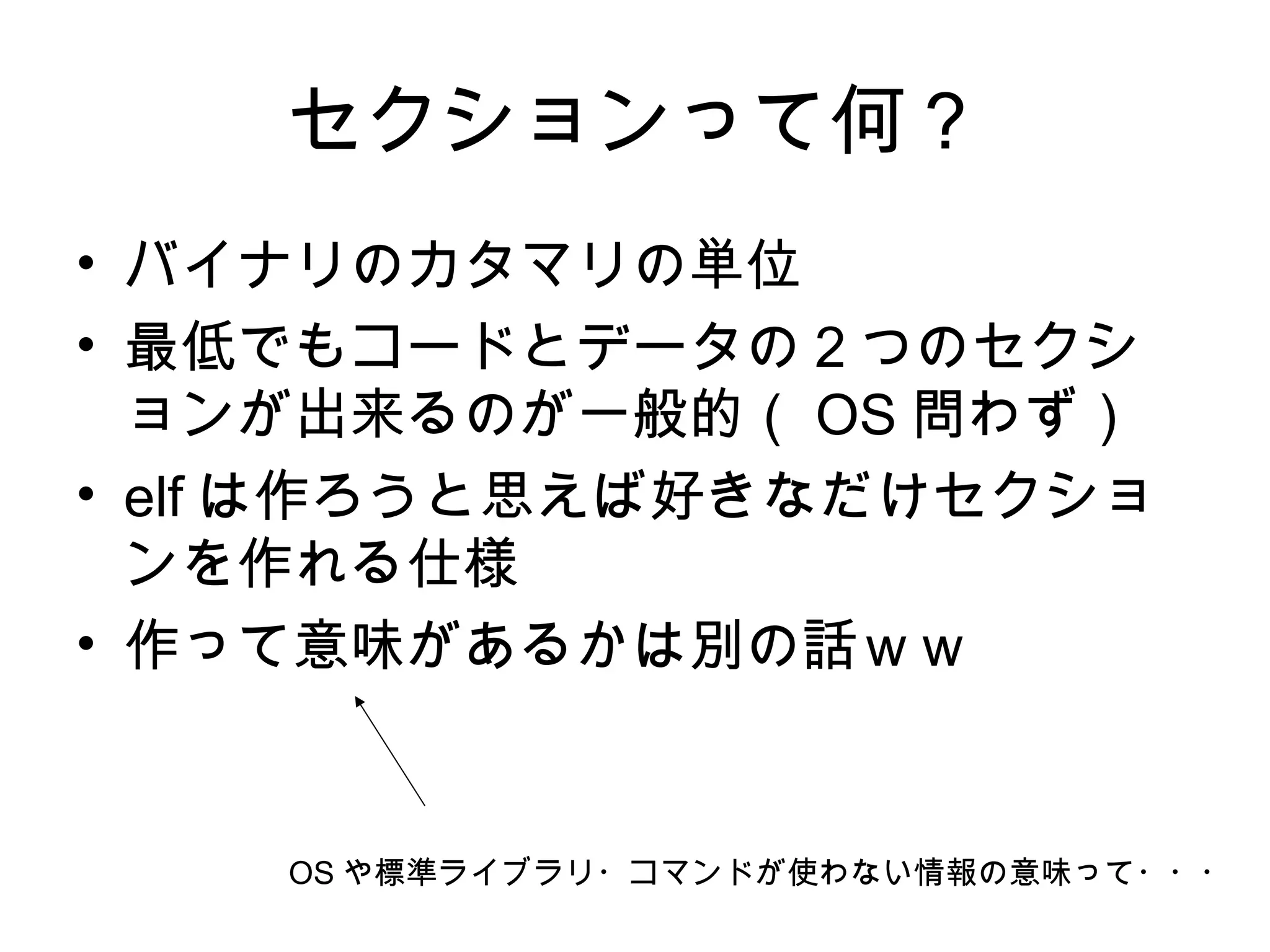

- 10. セクションって何？ • バイナリのカタマリの単位 • 最低でもコードとデータの２つのセクシ ョンが出来るのが一般的（OS 問わず） • elf は作ろうと思えば好きなだけセクショ ンを作れる仕様 • 作って意味があるかは別の話ｗｗ OS や標準ライブラリ・コマンドが使わない情報の意味って・・・
- 11.

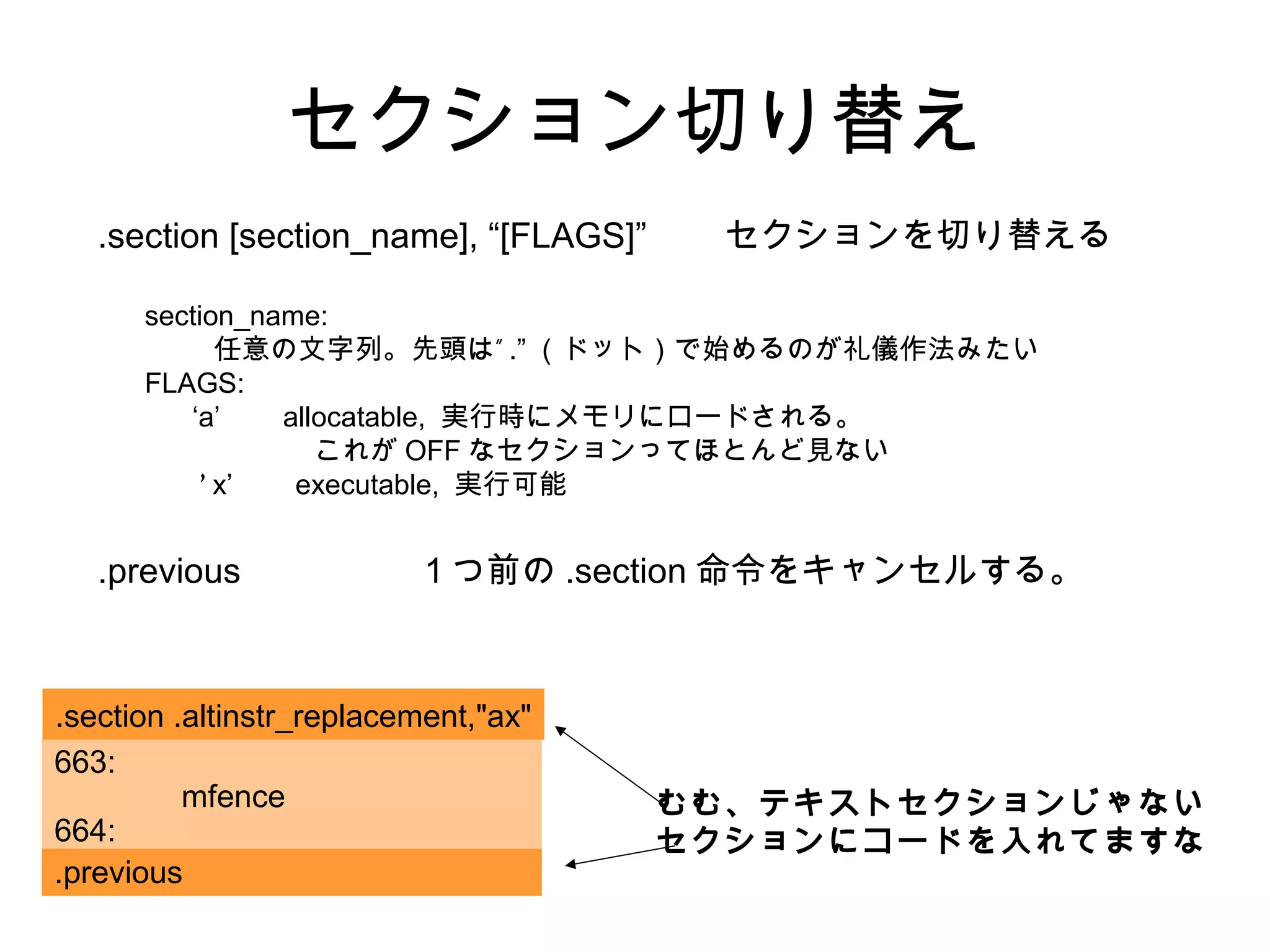

- 12. セクション切り替え .section [section_name], “[FLAGS]”セクションを切り替える section_name: ”任意の文字列。先頭は .” （ドット）で始めるのが礼儀作法みたい FLAGS: ‘a’ allocatable, 実行時にメモリにロードされる。 これが OFF なセクションってほとんど見ない ‘ x’ executable, 実行可能 .previous １つ前の .section 命令をキャンセルする。 663: mfence 664: .section .altinstr_replacement,"ax" .previous むむ、テキストセクションじゃない セクションにコードを入れてますな

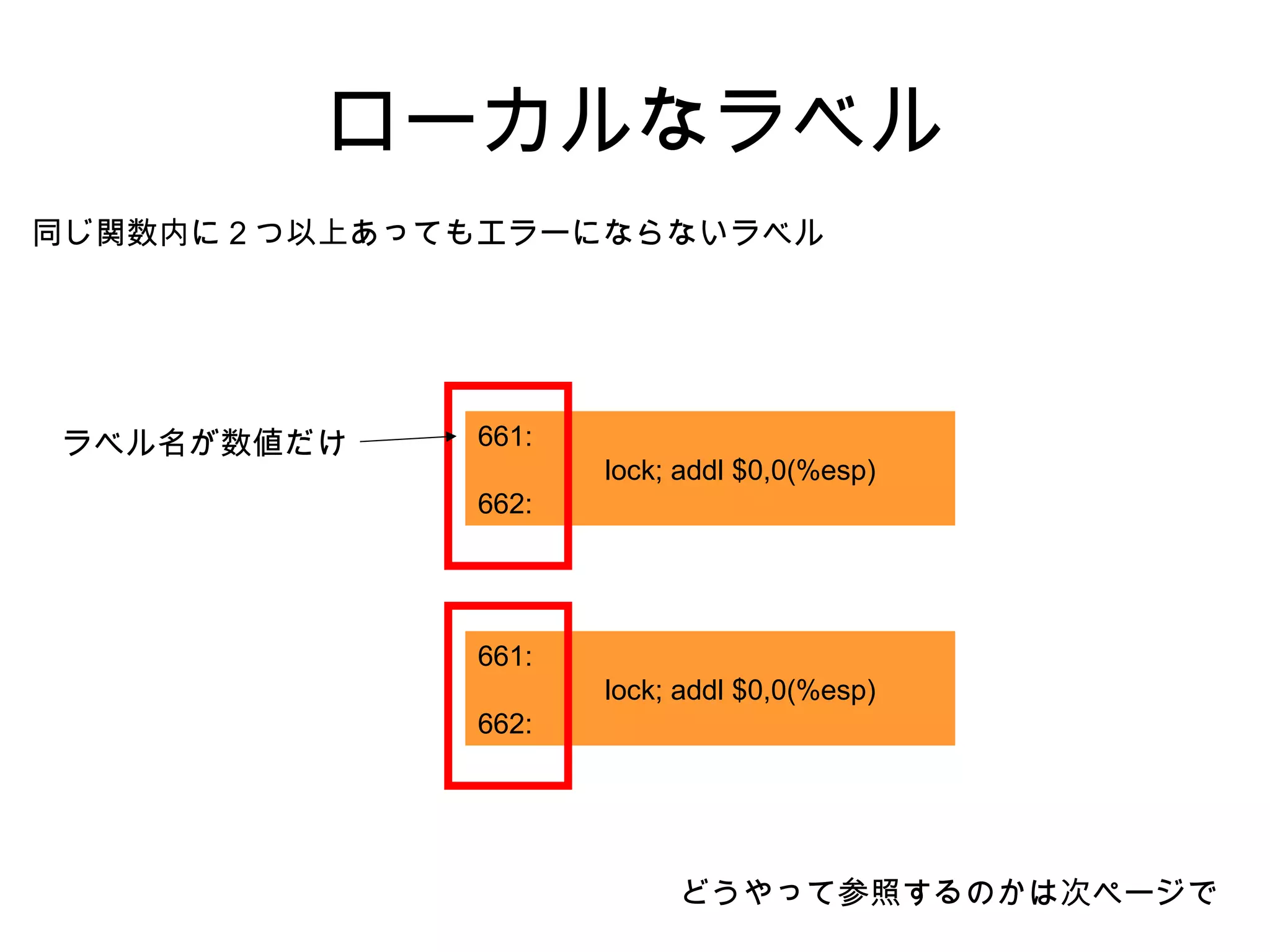

- 13. ローカルなラベル 661: lock; addl $0,0(%esp) 662: 同じ関数内に２つ以上あってもエラーにならないラベル ラベル名が数値だけ 661: lock;addl $0,0(%esp) 662: どうやって参照するのかは次ページで

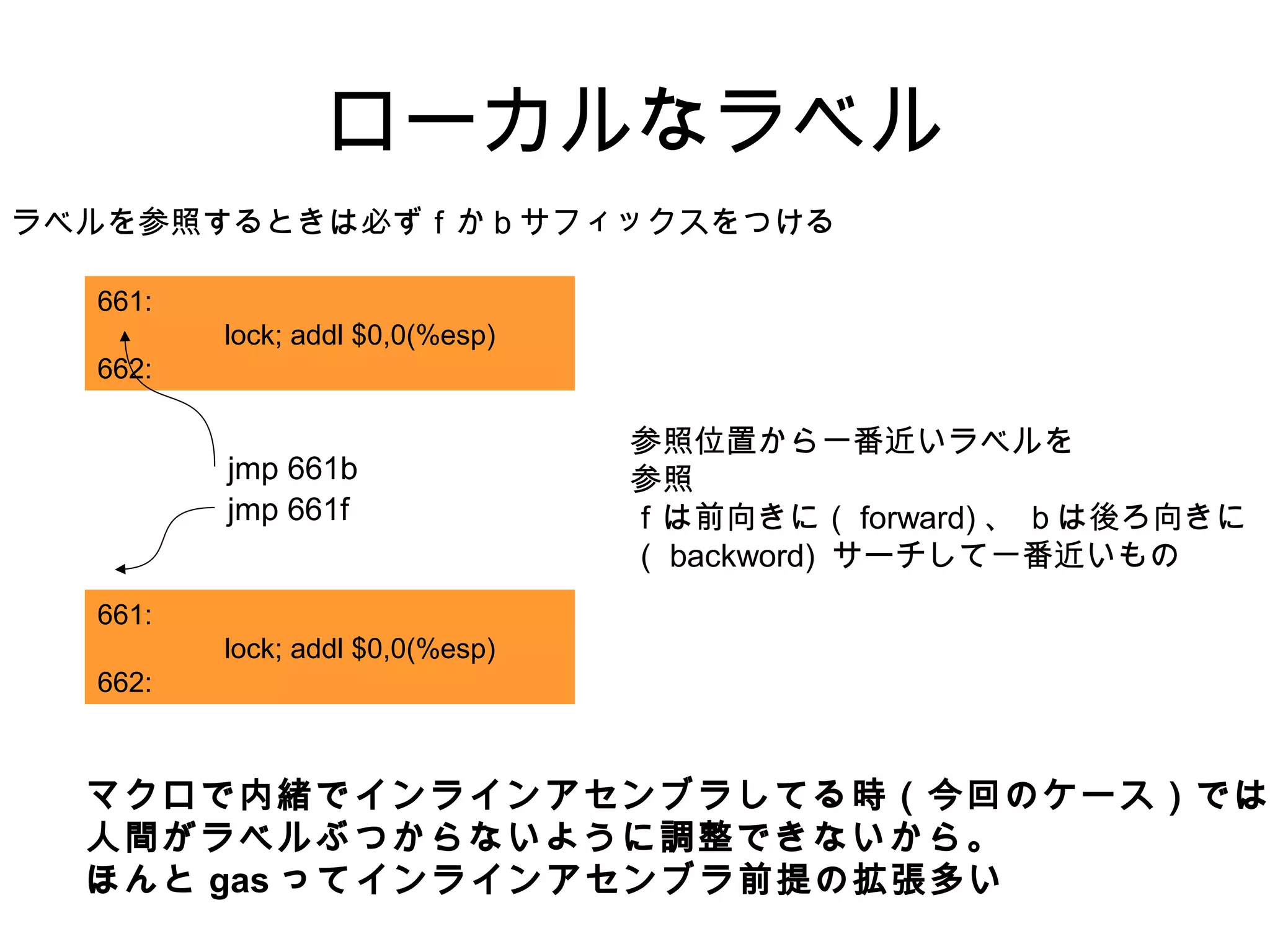

- 14. ローカルなラベル ラベルを参照するときは必ずｆかｂサフィックスをつける 参照位置から一番近いラベルを 参照 ｆは前向きに（ forward) 、ｂは後ろ向きに （ backword) サーチして一番近いもの 661: lock; addl $0,0(%esp) 662: jmp 661f 661: lock; addl $0,0(%esp) 662: jmp 661b マクロで内緒でインラインアセンブラしてる時（今回のケース）では 人間がラベルぶつからないように調整できないから。 ほんと gas ってインラインアセンブラ前提の拡張多い

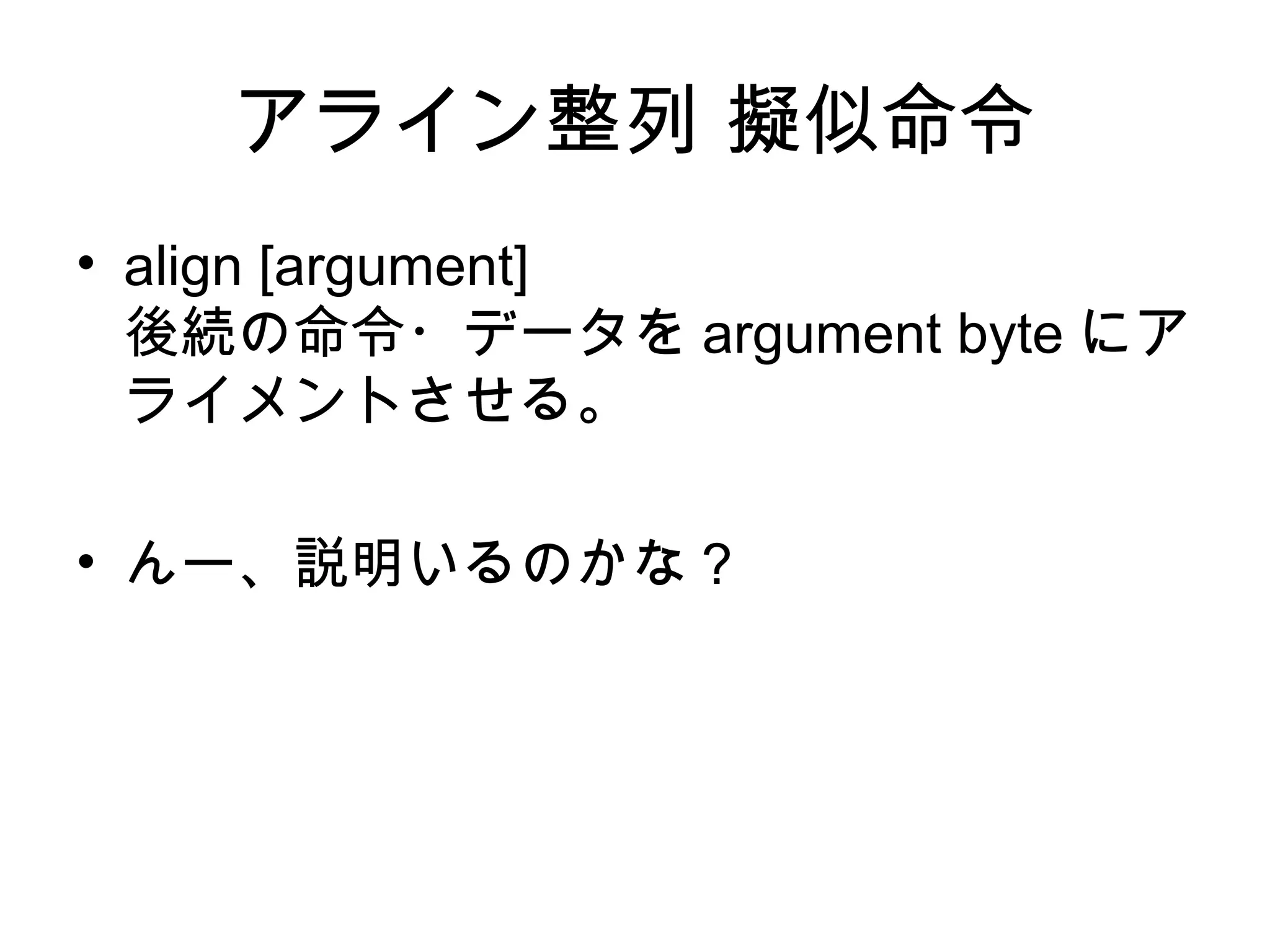

- 15. アライン整列 擬似命令 • align[argument] 後続の命令・データを argument byte にア ライメントさせる。 • んー、説明いるのかな？

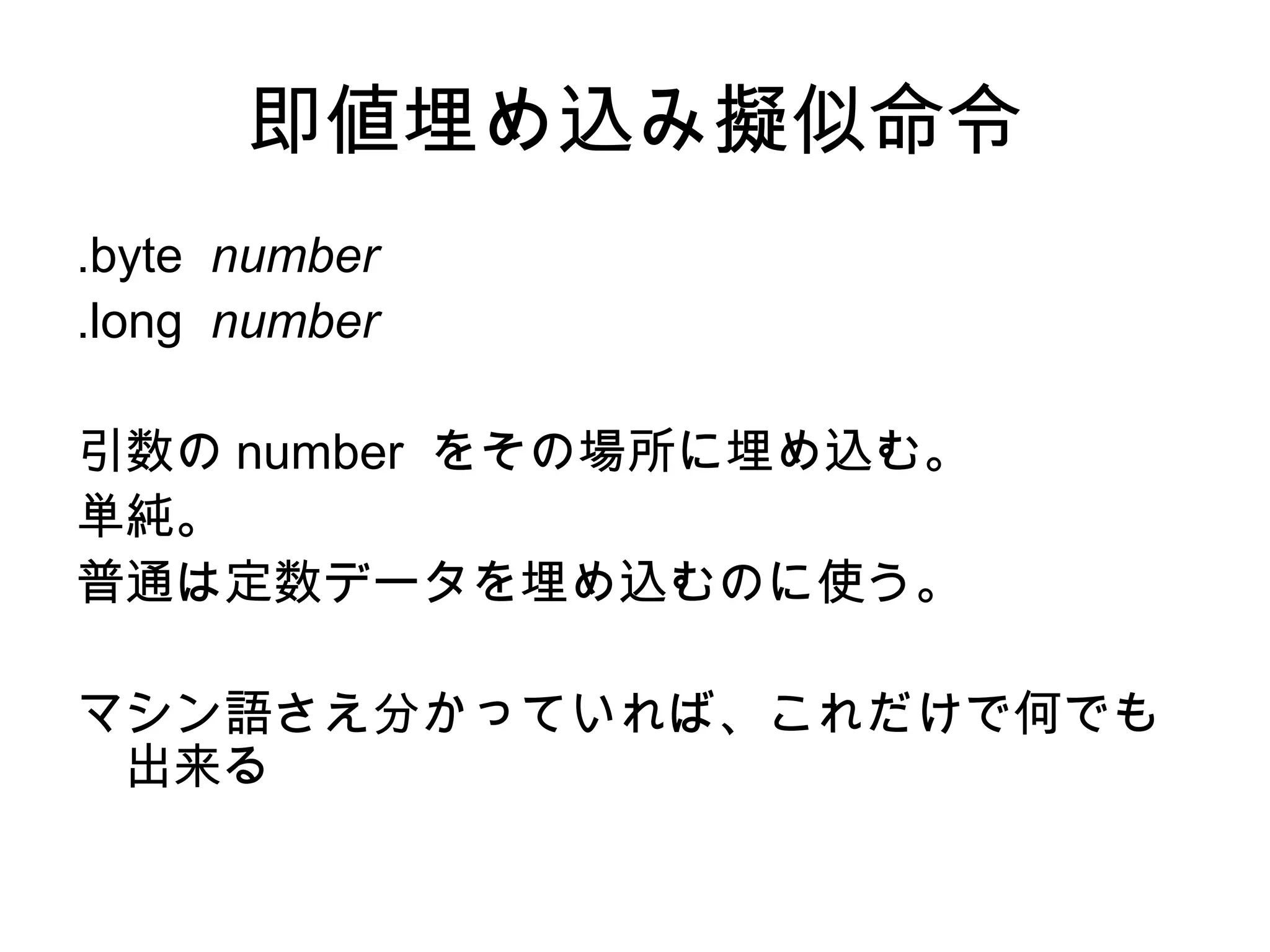

- 16. 即値埋め込み擬似命令 .byte number .long number 引数のnumber をその場所に埋め込む。 単純。 普通は定数データを埋め込むのに使う。 マシン語さえ分かっていれば、これだけで何でも 出来る

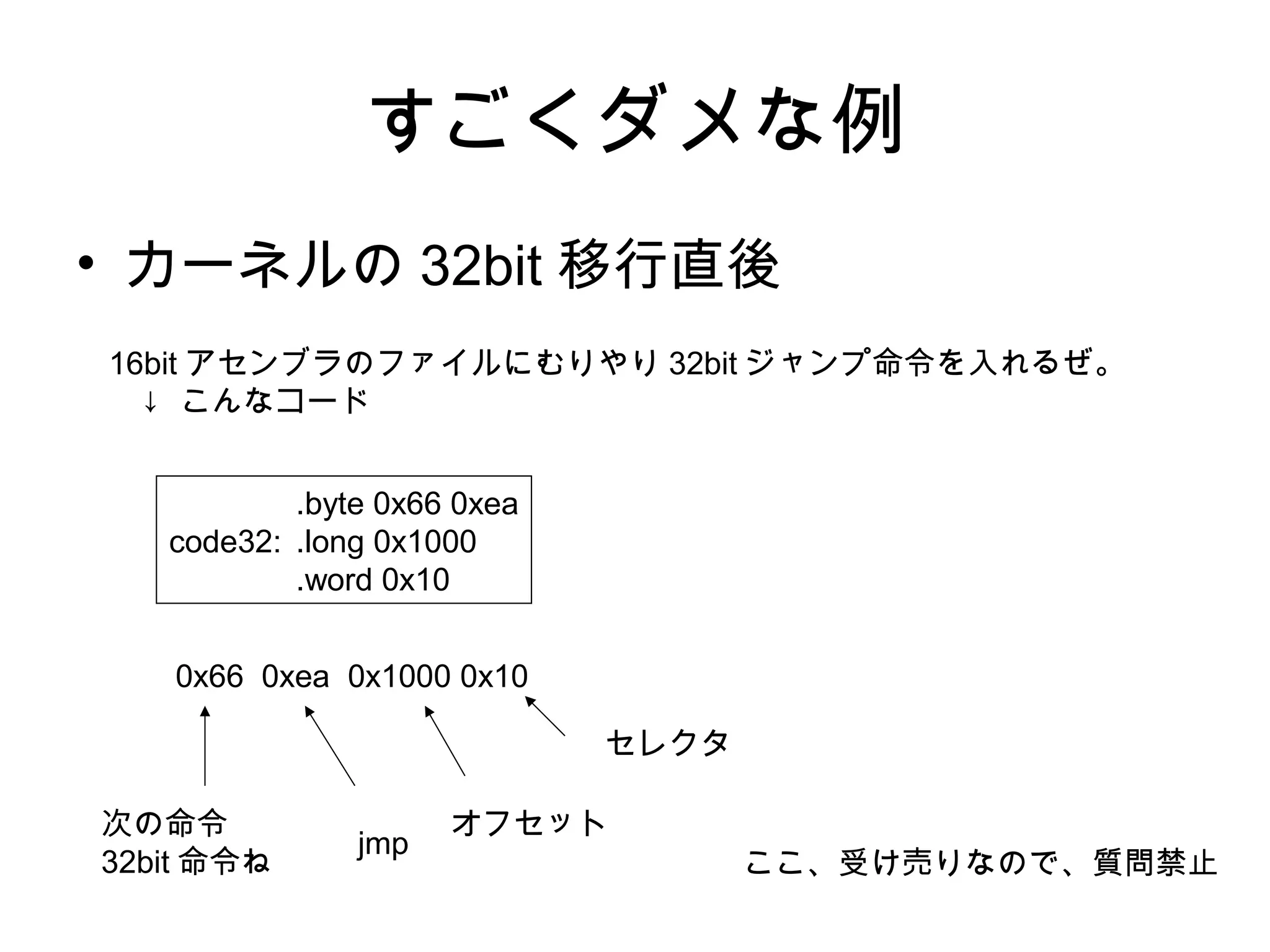

- 17. すごくダメな例 • カーネルの 32bit移行直後 .byte 0x66 0xea code32: .long 0x1000 .word 0x10 ここ、受け売りなので、質問禁止 16bit アセンブラのファイルにむりやり 32bit ジャンプ命令を入れるぜ。 ↓ こんなコード 0x66 0xea 0x1000 0x10 次の命令 32bit 命令ね jmp オフセット セレクタ

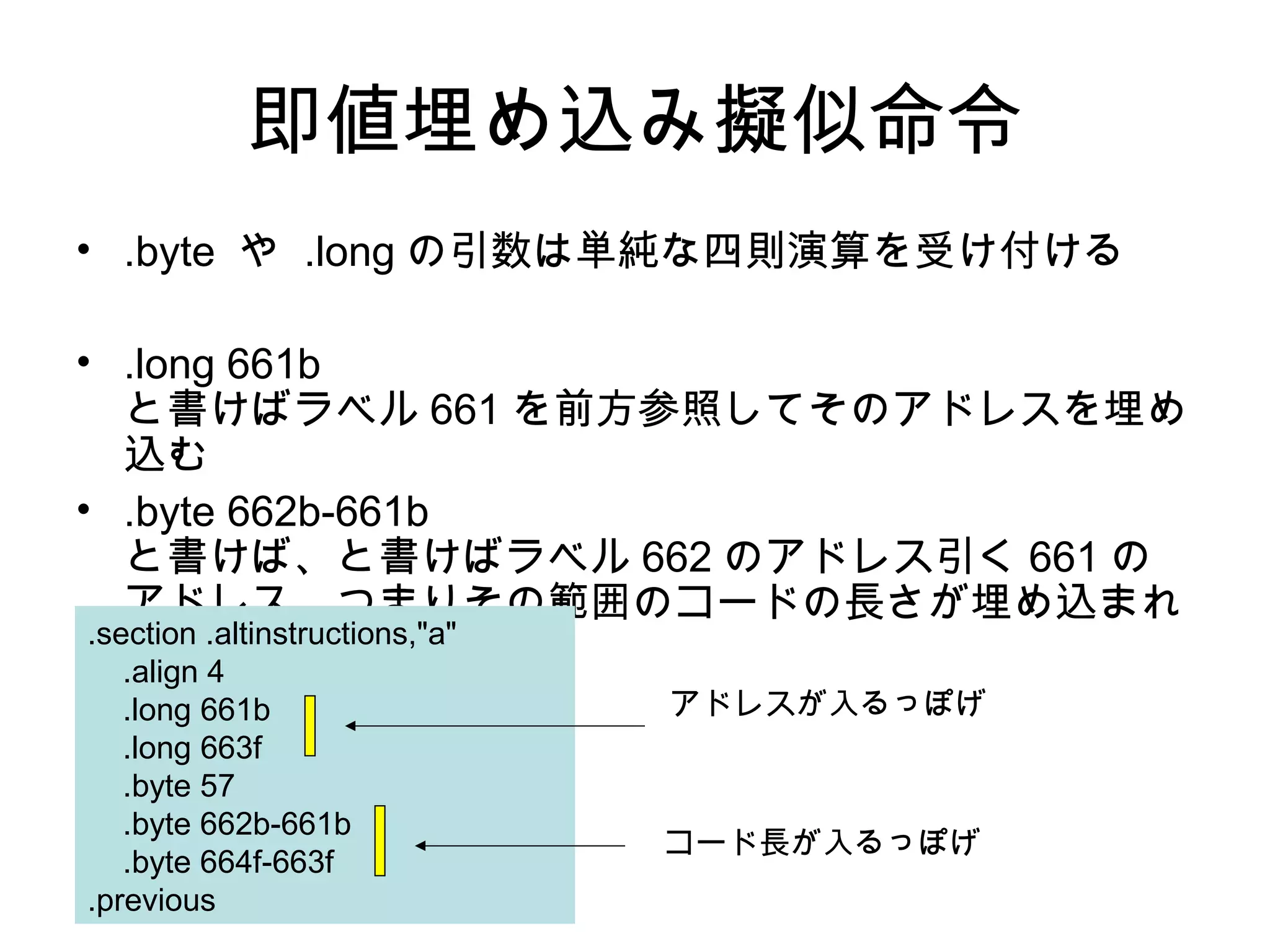

- 18. 即値埋め込み擬似命令 • .byte や.long の引数は単純な四則演算を受け付ける • .long 661b と書けばラベル 661 を前方参照してそのアドレスを埋め 込む • .byte 662b-661b と書けば、と書けばラベル 662 のアドレス引く 661 の アドレス、つまりその範囲のコードの長さが埋め込まれ る。.section .altinstructions,"a" .align 4 .long 661b .long 663f .byte 57 .byte 662b-661b .byte 664f-663f .previous アドレスが入るっぽげ コード長が入るっぽげ

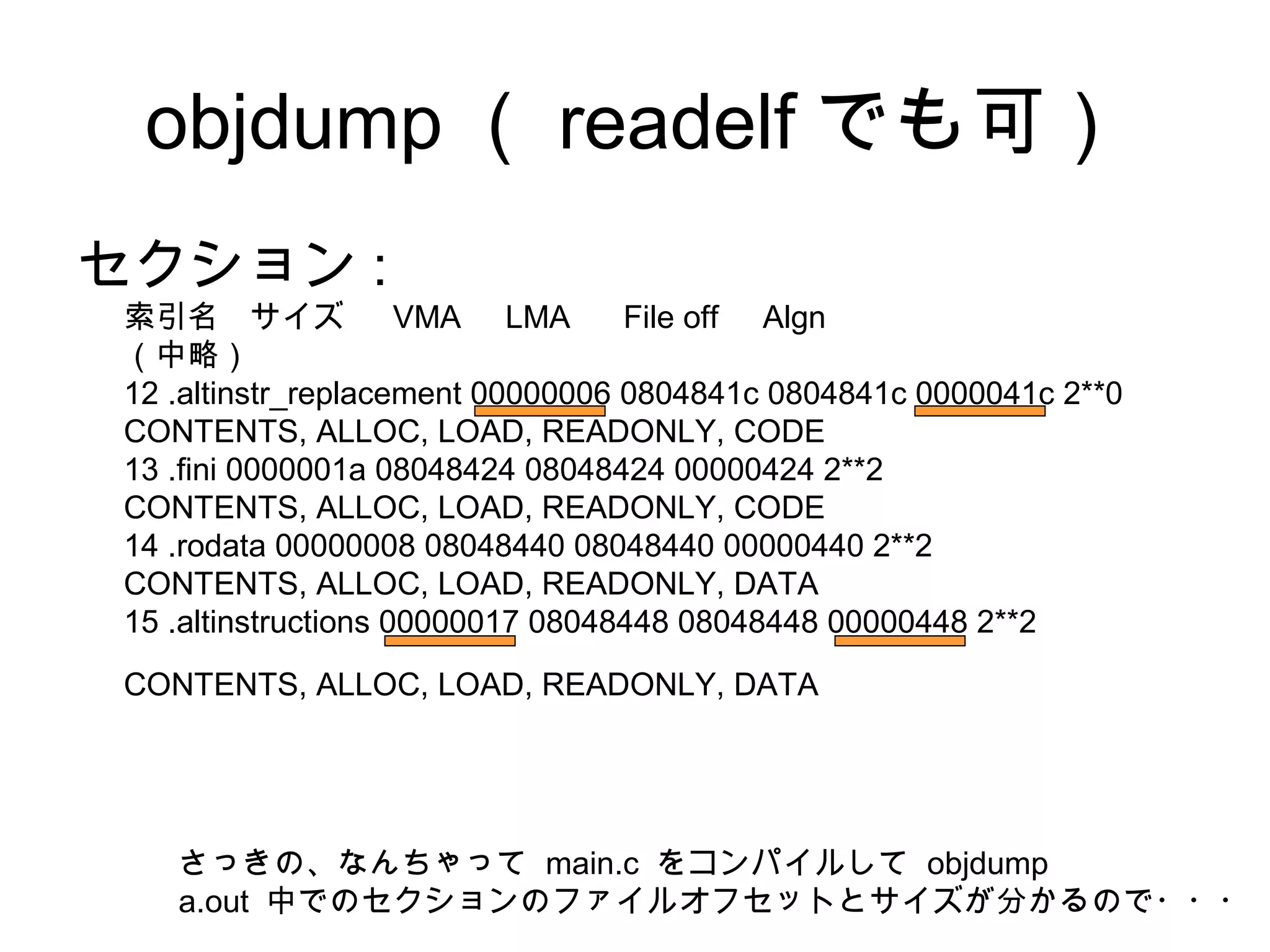

- 19. objdump （ readelfでも可） セクション : 索引名 サイズ VMA LMA File off Algn （中略） 12 .altinstr_replacement 00000006 0804841c 0804841c 0000041c 2**0 CONTENTS, ALLOC, LOAD, READONLY, CODE 13 .fini 0000001a 08048424 08048424 00000424 2**2 CONTENTS, ALLOC, LOAD, READONLY, CODE 14 .rodata 00000008 08048440 08048440 00000440 2**2 CONTENTS, ALLOC, LOAD, READONLY, DATA 15 .altinstructions 00000017 08048448 08048448 00000448 2**2 CONTENTS, ALLOC, LOAD, READONLY, DATA さっきの、なんちゃって main.c をコンパイルして objdump a.out 中でのセクションのファイルオフセットとサイズが分かるので・・・

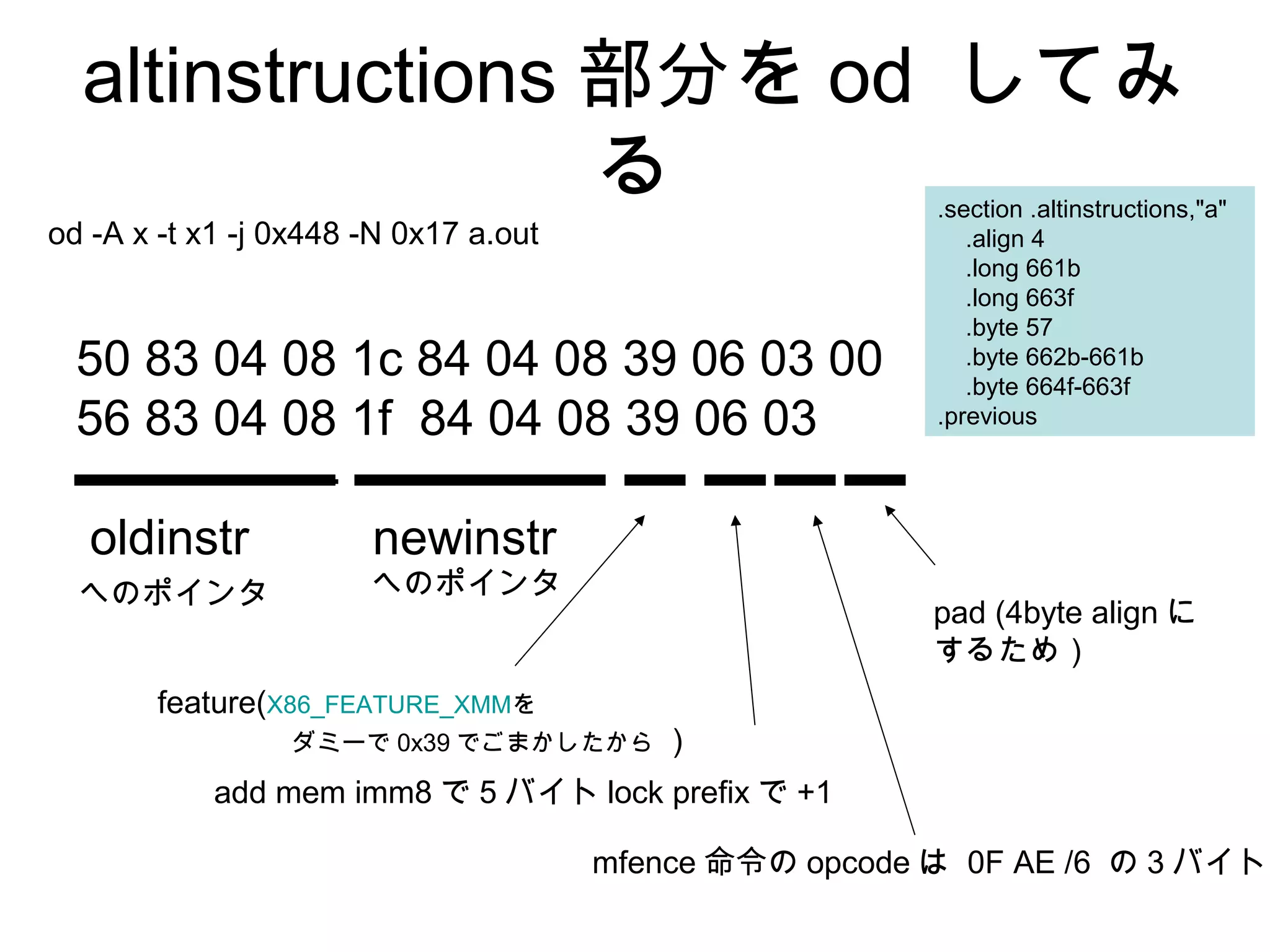

- 20. altinstructions 部分を odしてみ る 50 83 04 08 1c 84 04 08 39 06 03 00 56 83 04 08 1f 84 04 08 39 06 03 ---------------- --------------- oldinstr newinstr pad (4byte align に するため） mfence 命令の opcode は 0F AE /6 の 3 バイト add mem imm8 で 5 バイト lock prefix で +1 feature(X86_FEATURE_XMMを ダミーで 0x39 でごまかしたから ) od -A x -t x1 -j 0x448 -N 0x17 a.out .section .altinstructions,"a" .align 4 .long 661b .long 663f .byte 57 .byte 662b-661b .byte 664f-663f .previous へのポインタ へのポインタ

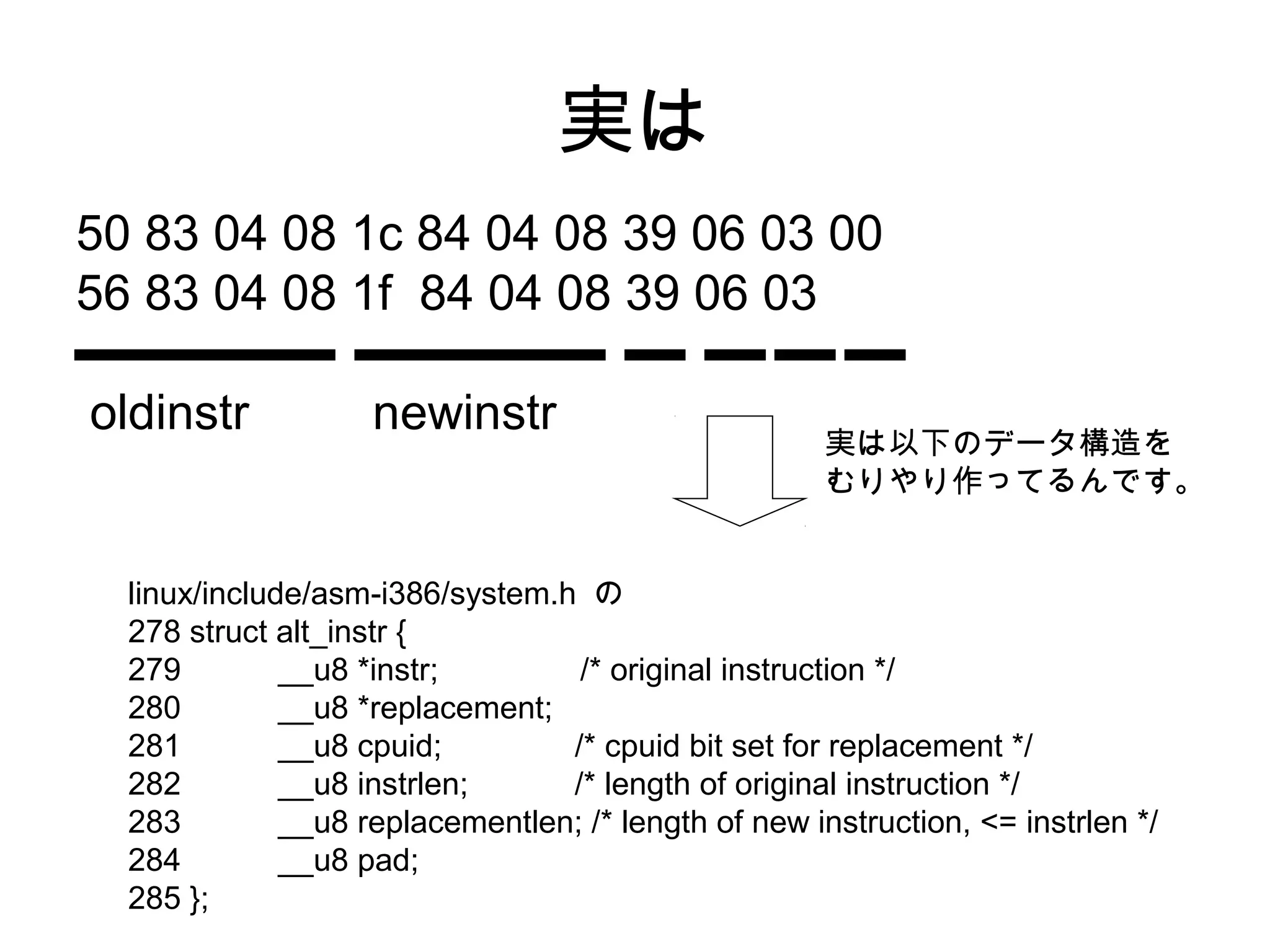

- 21. 実は 50 83 0408 1c 84 04 08 39 06 03 00 56 83 04 08 1f 84 04 08 39 06 03 oldinstr newinstr linux/include/asm-i386/system.h の 278 struct alt_instr { 279 __u8 *instr; /* original instruction */ 280 __u8 *replacement; 281 __u8 cpuid; /* cpuid bit set for replacement */ 282 __u8 instrlen; /* length of original instruction */ 283 __u8 replacementlen; /* length of new instruction, <= instrlen */ 284 __u8 pad; 285 }; 実は以下のデータ構造を むりやり作ってるんです。

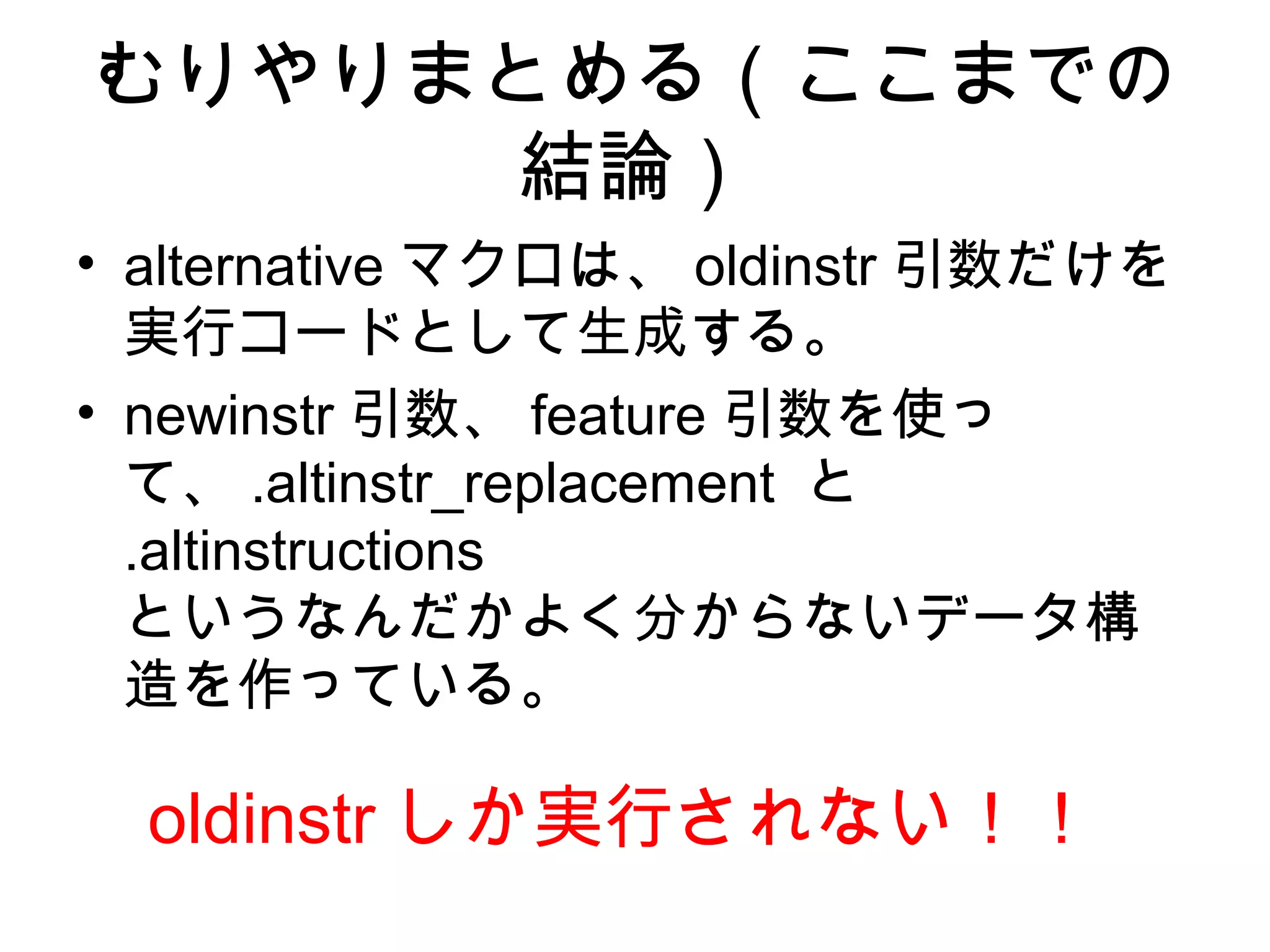

- 22. むりやりまとめる（ここまでの 結論） • alternative マクロは、oldinstr 引数だけを 実行コードとして生成する。 • newinstr 引数、 feature 引数を使っ て、 .altinstr_replacement と .altinstructions というなんだかよく分からないデータ構 造を作っている。 oldinstr しか実行されない！！
- 23.

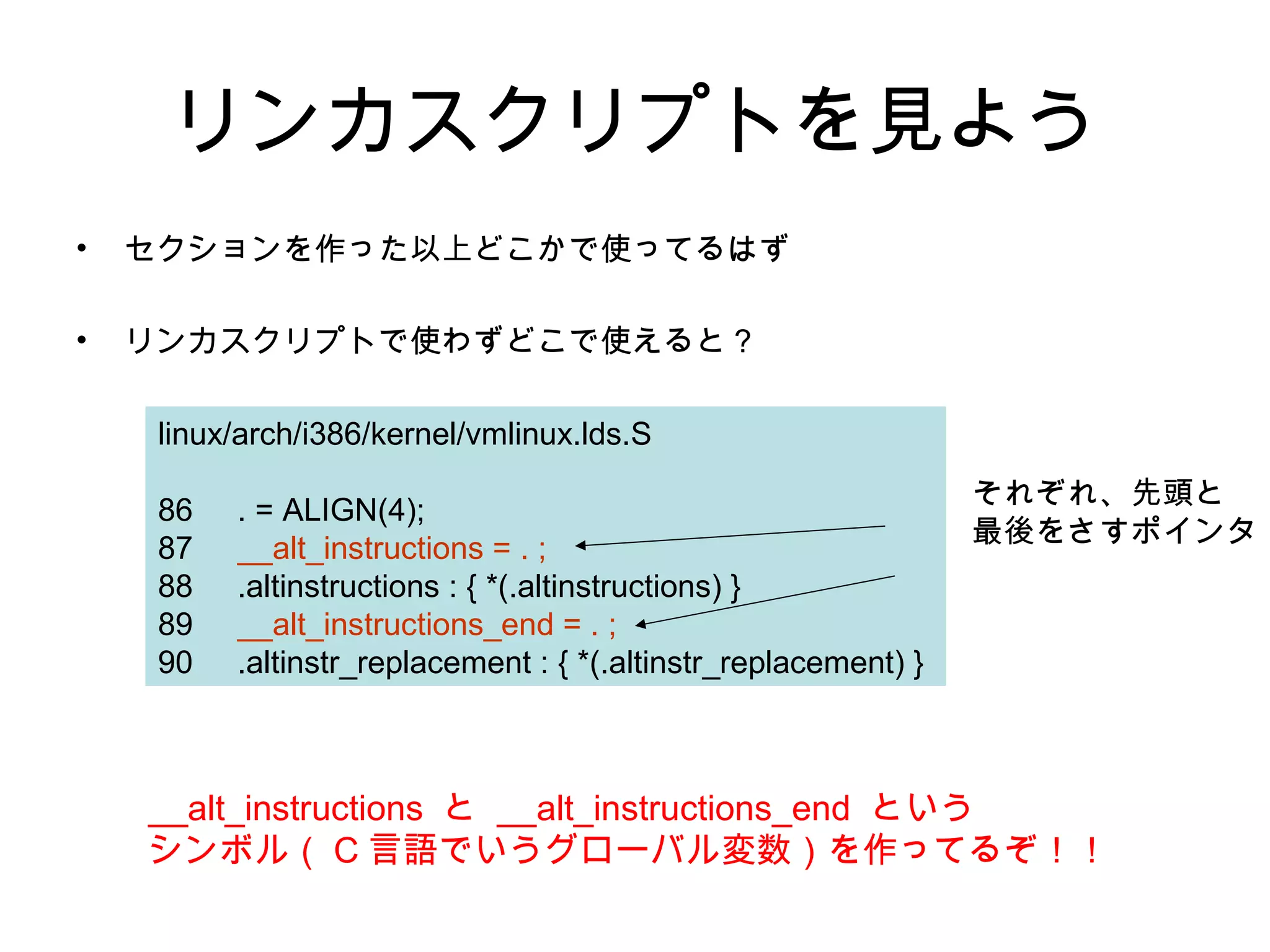

- 24. リンカスクリプトを見よう • セクションを作った以上どこかで使ってるはず • リンカスクリプトで使わずどこで使えると？ linux/arch/i386/kernel/vmlinux.lds.S 86. = ALIGN(4); 87 __alt_instructions = . ; 88 .altinstructions : { *(.altinstructions) } 89 __alt_instructions_end = . ; 90 .altinstr_replacement : { *(.altinstr_replacement) } __alt_instructions と __alt_instructions_end という シンボル（ C 言語でいうグローバル変数）を作ってるぞ！！ それぞれ、先頭と 最後をさすポインタ

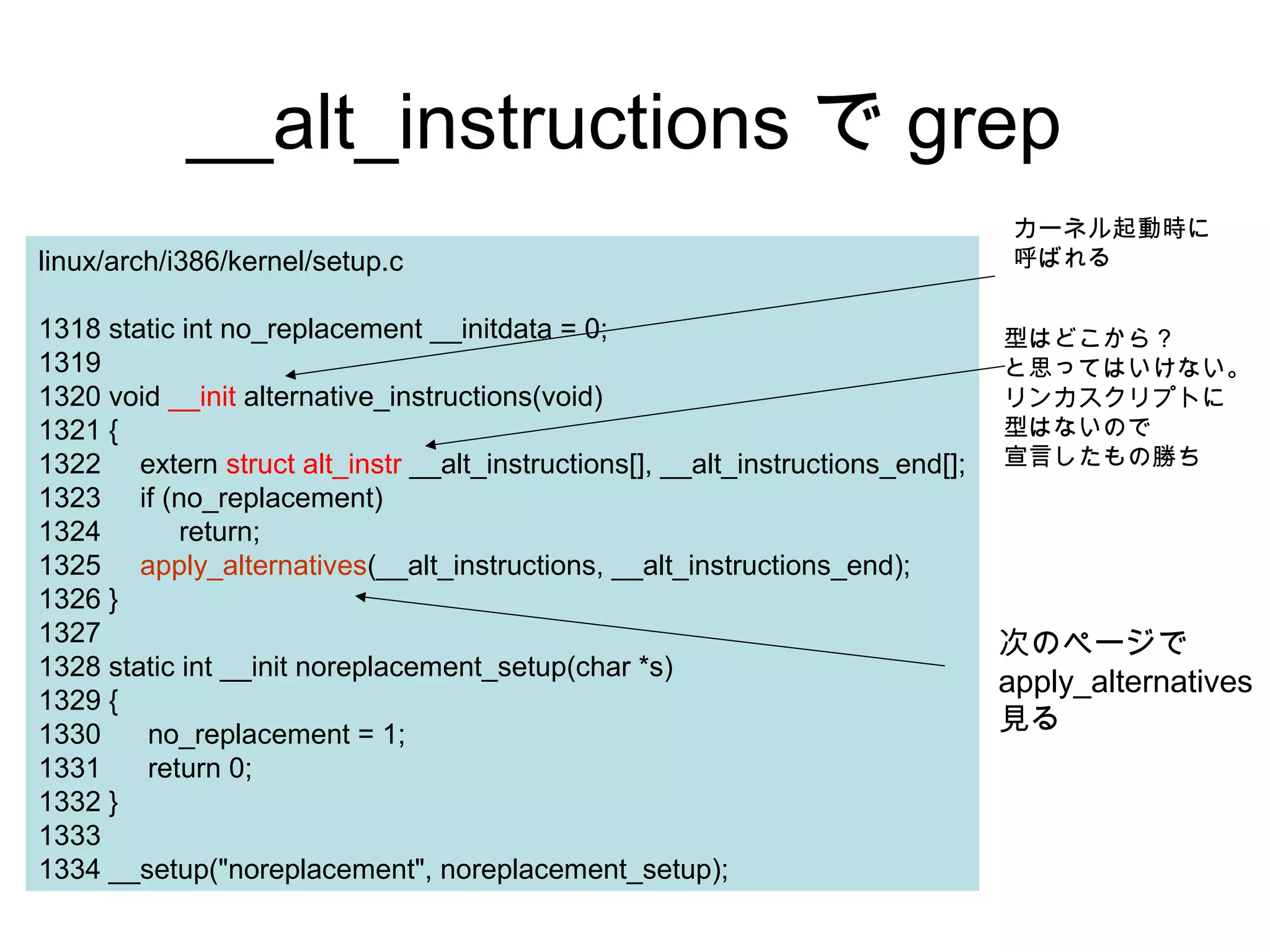

- 25. __alt_instructions で grep linux/arch/i386/kernel/setup.c 1318static int no_replacement __initdata = 0; 1319 1320 void __init alternative_instructions(void) 1321 { 1322 extern struct alt_instr __alt_instructions[], __alt_instructions_end[]; 1323 if (no_replacement) 1324 return; 1325 apply_alternatives(__alt_instructions, __alt_instructions_end); 1326 } 1327 1328 static int __init noreplacement_setup(char *s) 1329 { 1330 no_replacement = 1; 1331 return 0; 1332 } 1333 1334 __setup("noreplacement", noreplacement_setup); 型はどこから？ と思ってはいけない。 リンカスクリプトに 型はないので 宣言したもの勝ち 次のページで apply_alternatives 見る カーネル起動時に 呼ばれる

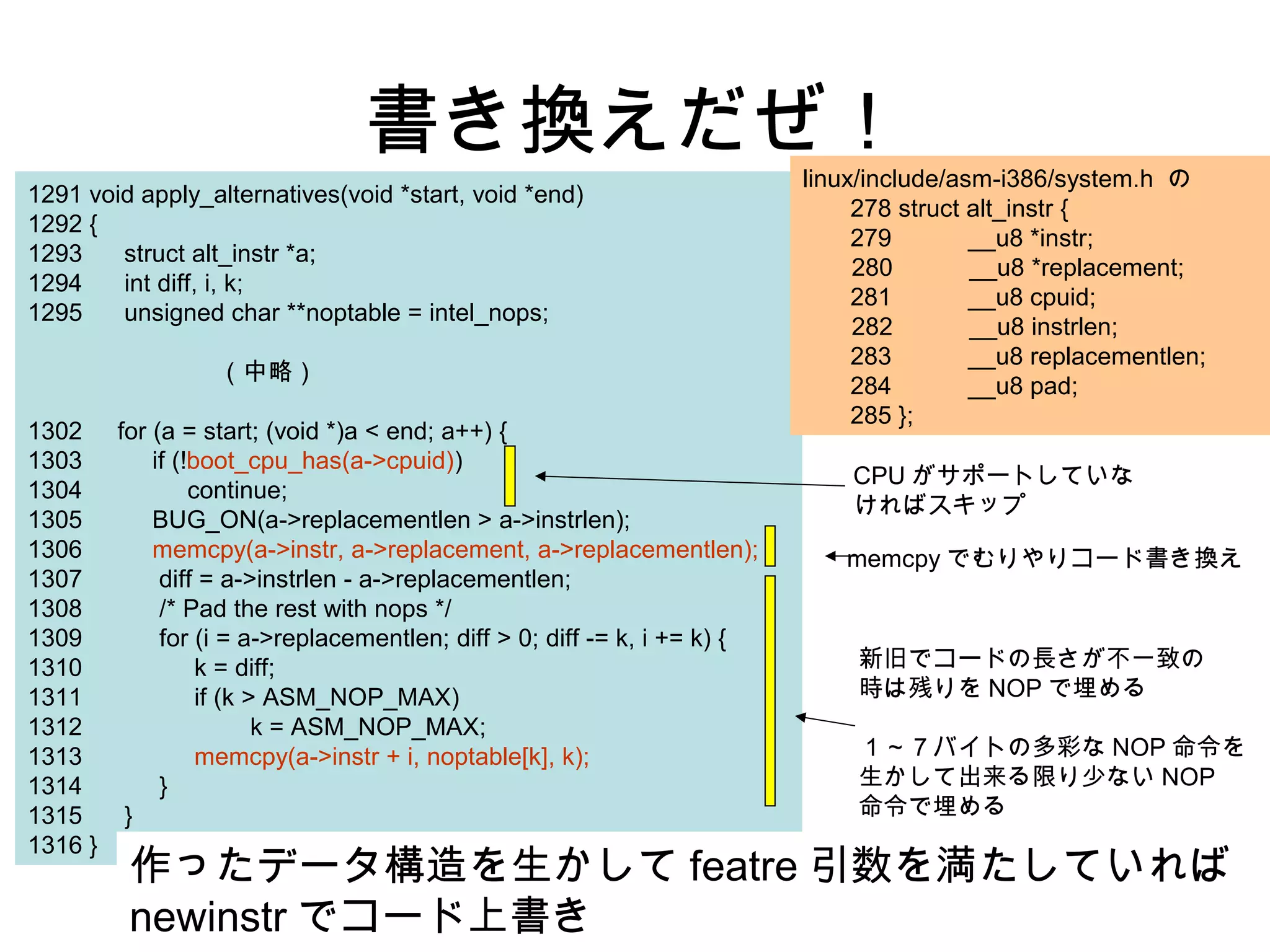

- 26. 書き換えだぜ！ 1291 void apply_alternatives(void*start, void *end) 1292 { 1293 struct alt_instr *a; 1294 int diff, i, k; 1295 unsigned char **noptable = intel_nops; （中略） 1302 for (a = start; (void *)a < end; a++) { 1303 if (!boot_cpu_has(a->cpuid)) 1304 continue; 1305 BUG_ON(a->replacementlen > a->instrlen); 1306 memcpy(a->instr, a->replacement, a->replacementlen); 1307 diff = a->instrlen - a->replacementlen; 1308 /* Pad the rest with nops */ 1309 for (i = a->replacementlen; diff > 0; diff -= k, i += k) { 1310 k = diff; 1311 if (k > ASM_NOP_MAX) 1312 k = ASM_NOP_MAX; 1313 memcpy(a->instr + i, noptable[k], k); 1314 } 1315 } 1316 } linux/include/asm-i386/system.h の 278 struct alt_instr { 279 __u8 *instr; 280 __u8 *replacement; 281 __u8 cpuid; 282 __u8 instrlen; 283 __u8 replacementlen; 284 __u8 pad; 285 }; CPU がサポートしていな ければスキップ memcpy でむりやりコード書き換え 新旧でコードの長さが不一致の 時は残りを NOP で埋める １～７バイトの多彩な NOP 命令を 生かして出来る限り少ない NOP 命令で埋める 作ったデータ構造を生かして featre 引数を満たしていれば newinstr でコード上書き

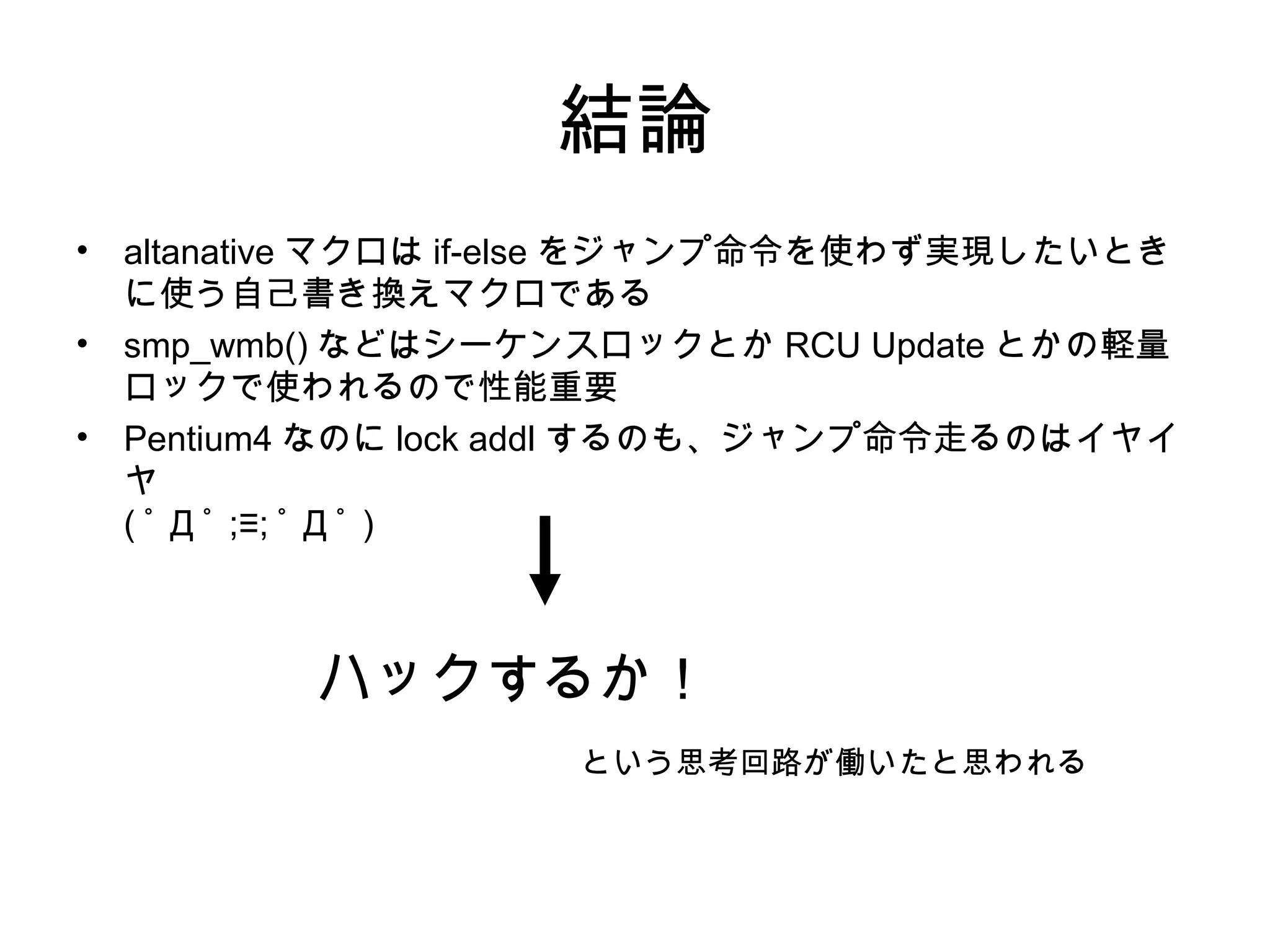

- 27. 結論 • altanative マクロはif-else をジャンプ命令を使わず実現したいとき に使う自己書き換えマクロである • smp_wmb() などはシーケンスロックとか RCU Update とかの軽量 ロックで使われるので性能重要 • Pentium4 なのに lock addl するのも、ジャンプ命令走るのはイヤイ ヤ ( ﾟ Д ﾟ ;≡; ﾟ Д ﾟ ) ハックするか！ という思考回路が働いたと思われる
- 28. 本日主張したかったこと • マクロ中でインラインアセンブラされると Cとアセンブラが混じっ てとても読み肉い • gas の拡張はドキュメント少なくてとても困る そんな時 kosaki メソッド 誕生！！ • とりあえず動かしてみる。 • ついでにバイナリダンプとかしてみる • バイナリは嘘つかない ！ もちろん ネタです 信じないでくださ い
