JOSUG Meetup 28th Heat 101

Japan OpenStack User Group Meetup 28th
Heat によるオーケストレーション入門
2016/6/23
Tomoaki Nakajima
@irix_jp
1

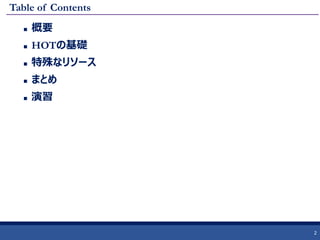

Table of Contents
 概要
 HOTの基礎
 特殊なリソース
 まとめ
 演習
2

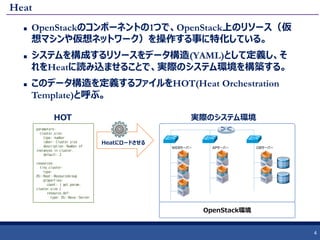

Heat
 OpenStackのコンポーネントの1つで、OpenStack上のリソース（仮
想マシンや仮想ネットワーク）を操作する事に特化している。
 システムを構成するリソースをデータ構造(YAML)として定義し、そ
れをHeatに読み込ませることで、実際のシステム環境を構築する。
 このデータ構造を定義するファイルをHOT(Heat Orchestration
Template)と呼ぶ。
4
parameters:
cluster_size:
type: number
label: Cluster size
description: Number of
instances in cluster.
default: 2
resources:
tiny_cluster:
type:
OS::Heat::ResourceGroup
properties:
count: { get_param:
cluster_size }
resource_def:
type: OS::Nova::Server
HOT
WEBサーバー APサーバー DBサーバー
実際のシステム環境
Heatにロードさせる
OpenStack環境

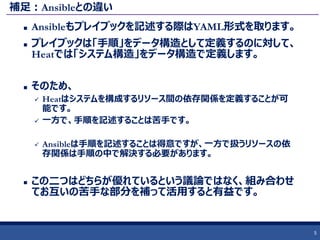

補足：Ansibleとの違い
 Ansibleもプレイブックを記述する際はYAML形式を取ります。
 プレイブックは「手順」をデータ構造として定義するのに対して、
Heatでは「システム構造」をデータ構造で定義します。
 そのため、
 Heatはシステムを構成するリソース間の依存関係を定義することが可
能です。
 一方で、手順を記述することは苦手です。
 Ansibleは手順を記述することは得意ですが、一方で扱うリソースの依
存関係は手順の中で解決する必要があります。
 この二つはどちらが優れているという議論ではなく、組み合わせ
てお互いの苦手な部分を補って活用すると有益です。
5

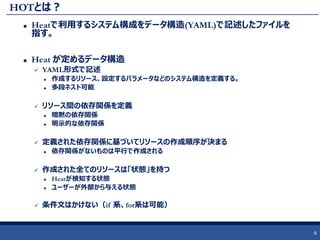

HOTとは？
 Heatで利用するシステム構成をデータ構造(YAML)で記述したファイルを
指す。
 Heat が定めるデータ構造
 YAML形式で記述
 作成するリソース、設定するパラメータなどのシステム構造を定義する。
 多段ネスト可能
 リソース間の依存関係を定義
 暗黙の依存関係
 明示的な依存関係
 定義された依存関係に基づいてリソースの作成順序が決まる
 依存関係がないものは平行で作成される
 作成された全てのリソースは「状態」を持つ
 Heatが検知する状態
 ユーザーが外部から与える状態
 条件文はかけない（if 系、for系は可能）
6

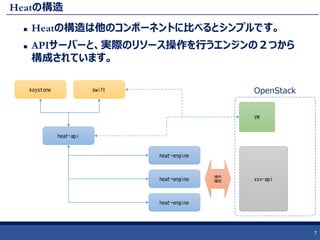

Heatの構造
 Heatの構造は他のコンポーネントに比べるとシンプルです。
 APIサーバーと、実際のリソース操作を行うエンジンの２つから
構成されています。
7
heat-api
heat-engine
keystone
heat-engine
heat-engine
swift
xxx-api
操作
確認
VM
OpenStack

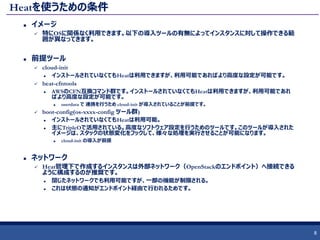

Heatを使うための条件
 イメージ
 特にOSに関係なく利用できます。以下の導入ツールの有無によってインスタンスに対して操作できる範
囲が異なってきます。
 前提ツール
 cloud-init
 インストールされていなくてもHeatは利用できますが、利用可能であればより高度な設定が可能です。
 heat-cfntools
 AWSのCFN互換コマンド群です。インストールされていなくてもHeatは利用できますが、利用可能であれ
ばより高度な設定が可能です。
 userdata で連携を行うため cloud-init が導入されていることが前提です。
 boot-config(os-xxxx-config ツール群)
 インストールされていなくてもHeatは利用可能。
 主にTripleOで活用されている。高度なソフトウェア設定を行うためのツールです。このツールが導入された
イメージは、スタックの状態変化をフックして、様々な処理を実行させることが可能になります。
 cloud-init の導入が前提
 ネットワーク
 Heat管理下で作成するインスタンスは外部ネットワーク（OpenStackのエンドポイント）へ接続できる
ように構成するのが推奨です。
 閉じたネットワークでも利用可能ですが、一部の機能が制限される。
 これは状態の通知がエンドポイント経由で行われるためです。
8

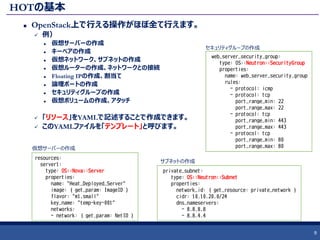

HOTの基本
 OpenStack上で行える操作がほぼ全て行えます。
 例）
 仮想サーバーの作成
 キーペアの作成
 仮想ネットワーク、サブネットの作成
 仮想ルーターの作成、ネットワークとの接続
 Floating IPの作成、割当て
 論理ポートの作成
 セキュリティグループの作成
 仮想ボリュームの作成、アタッチ
 「リソース」をYAMLで記述することで作成できます。
 このYAMLファイルを「テンプレート」と呼びます。
9
resources:
server1:
properties:
name: "Heat_Deployed_Server"
image: { get_param: ImageID }
flavor: "m1.small"
key_name: "temp-key-001"
networks:
- network: { get_param: NetID }
web_server_security_group:
type: OS::Neutron::SecurityGroup
properties:
name: web_server_security_group
rules:
- protocol: icmp
- protocol: tcp
port_range_min: 22
port_range_max: 22
- protocol: tcp
port_range_min: 443
port_range_max: 443
- protocol: tcp
port_range_min: 80
port_range_max: 80
private_subnet:
type: OS::Neutron::Subnet
properties:
network_id: { get_resource: private_network }
cidr: 10.10.20.0/24
dns_nameservers:
- 8.8.8.8
- 8.8.4.4
セキュリティグループの作成
仮想サーバーの作成
サブネットの作成

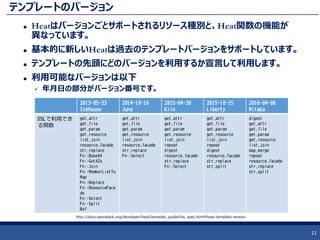

テンプレートのバージョン
 Heatはバージョンごとサポートされるリソース種別と、Heat関数の機能が
異なっています。
 基本的に新しいHeatは過去のテンプレートバージョンをサポートしています。
 テンプレートの先頭にどのバージョンを利用するか宣言して利用します。
 利用可能なバージョンは以下
 年月日の部分がバージョン番号です。
11
2013-05-23
Icehouse
2014-10-16
Juno
2015-04-30
Kilo
2015-10-15
Liberty
2016-04-08
Mitaka
DSLで利用でき
る関数
get_attr
get_file
get_param
get_resource
list_join
resource_facade
str_replace
Fn::Base64
Fn::GetAZs
Fn::Join
Fn::MemberListTo
Map
Fn::Replace
Fn::ResourceFaca
de
Fn::Select
Fn::Split
Ref
get_attr
get_file
get_param
get_resource
list_join
resource_facade
str_replace
Fn::Select
get_attr
get_file
get_param
get_resource
list_join
repeat
digest
resource_facade
str_replace
Fn::Select
get_attr
get_file
get_param
get_resource
list_join
repeat
digest
resource_facade
str_replace
str_split
digest
get_attr
get_file
get_param
get_resource
list_join
map_merge
repeat
resource_facade
str_replace
str_split
http://docs.openstack.org/developer/heat/template_guide/hot_spec.html#heat-template-version

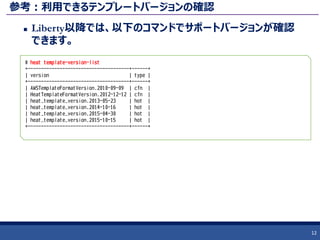

参考：利用できるテンプレートバージョンの確認
 Liberty以降では、以下のコマンドでサポートバージョンが確認
できます。
12
# heat template-version-list
+--------------------------------------+------+
| version | type |
+--------------------------------------+------+
| AWSTemplateFormatVersion.2010-09-09 | cfn |
| HeatTemplateFormatVersion.2012-12-12 | cfn |
| heat_template_version.2013-05-23 | hot |
+--------------------------------------+------+

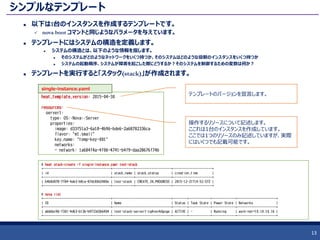

シンプルなテンプレート
 以下は1台のインスタンスを作成するテンプレートです。
 nova boot コマンドと同じようなパラメータを与えています。
 テンプレートにはシステムの構造を定義します。
 システムの構造とは、以下のような情報を指します。
 そのシステムがどのようなネットワークをいくつ持つか、そのシステムはどのような役割のインスタンスをいくつ持つか
 システムの起動順序、システムが障害を起こした際にどうするか？そのシステムを制御するための変数は何か？
 テンプレートを実行すると「スタック(stack)」が作成されます。
13
resources:
server1:
properties:
image: d33f51a3-6a18-4b96-bde6-2a68782336ca
flavor: "m1.small"
key_name: "temp-key-001"
networks:
- network: 1a684f4a-4f06-4741-b4f9-daa28676f74b
single-instance.yaml
テンプレートのバージョンを宣言します。
操作するリソースについて記述します。
ここれは1台のインスタンスを作成しています。
ここでは1つのリソースのみ記述していますが、実際
にはいくつでも記載可能です。
# heat stack-create -f single-instance.yaml test-stack
+--------------------------------------+------------+--------------------+----------------------+
| id | stack_name | stack_status | creation_time |
+--------------------------------------+------------+--------------------+----------------------+
| b4b8d078-7f84-4ab3-b8ca-87dc80d2480e | test-stack | CREATE_IN_PROGRESS | 2015-12-21T14:52:57Z |
+--------------------------------------+------------+--------------------+----------------------+
# nova list
+--------------------------------------+---------------------------------+--------+------------+-------------+----------------------+
| ID | Name | Status | Task State | Power State | Networks |
+--------------------------------------+---------------------------------+--------+------------+-------------+----------------------+
| abbbbc96-f301-4d63-b13b-b9733d3b6404 | test-stack-server1-cg4vev4dgxga | ACTIVE | - | Running | work-net=10.10.10.16 |
+--------------------------------------+---------------------------------+--------+------------+-------------+----------------------+

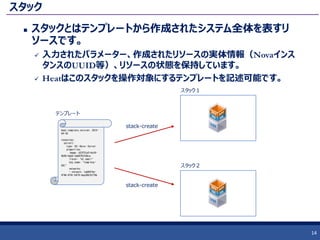

スタック
 スタックとはテンプレートから作成されたシステム全体を表すリ
ソースです。
 入力されたパラメーター、作成されたリソースの実体情報（Novaインス
タンスのUUID等）、リソースの状態を保持しています。
 Heatはこのスタックを操作対象にするテンプレートを記述可能です。
14
heat_template_version: 2015-
04-30
resources:
server1:
properties:
image: d33f51a3-6a18-
4b96-bde6-2a68782336ca
flavor: "m1.small"
key_name: "temp-key-
001"
networks:
- network: 1a684f4a-
4f06-4741-b4f9-daa28676f74b
テンプレート
スタック１
スタック２
stack-create
stack-create

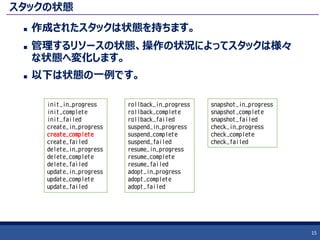

スタックの状態
 作成されたスタックは状態を持ちます。
 管理するリソースの状態、操作の状況によってスタックは様々
な状態へ変化します。
 以下は状態の一例です。
15
init_in_progress
init_complete
init_failed
create_in_progress
create_complete
create_failed
delete_in_progress
delete_complete
delete_failed
update_in_progress
update_complete
update_failed
snapshot_in_progress
snapshot_complete
snapshot_failed
check_in_progress
check_complete
check_failed
rollback_in_progress
rollback_complete
rollback_failed
suspend_in_progress
suspend_complete
suspend_failed
resume_in_progress
resume_complete
resume_failed
adopt_in_progress
adopt_complete
adopt_failed

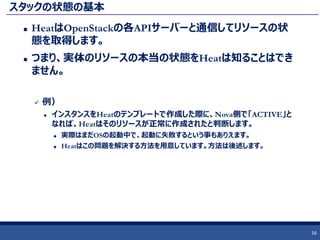

スタックの状態の基本
 HeatはOpenStackの各APIサーバーと通信してリソースの状
態を取得します。
 つまり、実体のリソースの本当の状態をHeatは知ることはでき
ません。
 例）
 インスタンスをHeatのテンプレートで作成した際に、Nova側で「ACTIVE」と
なれば、Heatはそのリソースが正常に作成されたと判断します。
 実際はまだOSの起動中で、起動に失敗するという事もありえます。
 Heatはこの問題を解決する方法を用意しています。方法は後述します。
16

HOTの構造
 先にシンプルなテンプレート例を紹介しましたが、実際のテン
プレートはもっと多くの情報を含んでいます。
 ここではトップレベルの構造を紹介します。現在のテンプレート
は５つのセクションをテンプレート内に持ちます。
 heat_template_version, resources 以外は省略可能です。
18
description: Demo template for the 09th lecture.
parameters:
image:
type: string
label: Image name or ID
description: Image to be used for the server.
default: CentOS-7-x86_64-GenericCloud-1509-witn-cfntools-1.3.0-2
resources:
private_network:
type: OS::Neutron::Net
outputs:
instance_ip:
description: The IP address of the deployed instance
value: { get_attr: [floating_ip, floating_ip_address] }
テンプレートのバージョン
テンプレートの説明
外部から変更可能なパラメータを定義する
作成するリソースを記述する。最も重要。
スタック内の情報を外部へ出力する

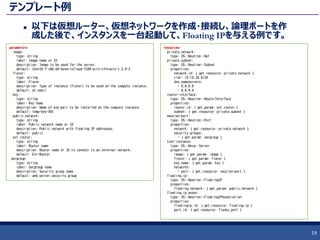

テンプレート例
 以下は仮想ルーター、仮想ネットワークを作成・接続し、論理ポートを作
成した後で、インスタンスを一台起動して、Floating IPを与える例です。
19
parameters:
image:
type: string
flavor:
type: string
label: Flavor
description: Type of instance (flavor) to be used on the compute instance.
default: m1.small
key:
type: string
label: Key name
description: Name of key-pair to be installed on the compute instance.
default: temp-key-001
public_network:
type: string
label: Public network name or ID
description: Public network with floating IP addresses.
default: public
ext_router:
type: string
label: Router name
description: Router name or ID to connect to an external network.
default: Ext-Router
secgroup:
type: string
label: Secgroup name
description: Security group name.
default: web_server_security_group
resources:
private_network:
private_subnet:
properties:
cidr: 10.10.20.0/24
dns_nameservers:
- 8.8.8.8
- 8.8.4.4
router-interface:
type: OS::Neutron::RouterInterface
properties:
router_id: { get_param: ext_router }
subnet: { get_resource: private_subnet }
neutron-port:
type: OS::Neutron::Port
properties:
network: { get_resource: private_network }
security_groups:
- { get_param: secgroup }
test-instance:
properties:
image: { get_param: image }
flavor: { get_param: flavor }
key_name: { get_param: key }
networks:
- port: { get_resource: neutron-port }
floating_ip:
type: OS::Neutron::FloatingIP
properties:
floating_network: { get_param: public_network }
floating_ip_assoc:
type: OS::Neutron::FloatingIPAssociation
properties:
floatingip_id: { get_resource: floating_ip }
port_id: { get_resource: flasky_port }

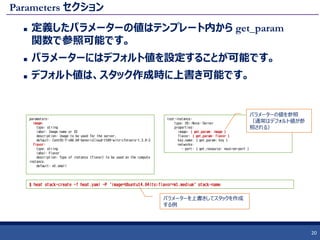

Parameters セクション
 定義したパラメーターの値はテンプレート内から get_param
関数で参照可能です。
 パラメーターにはデフォルト値を設定することが可能です。
 デフォルト値は、スタック作成時に上書き可能です。
20
parameters:
image:
type: string
flavor:
type: string
label: Flavor
description: Type of instance (flavor) to be used on the compute
instance.
default: m1.small
$ heat stack-create -f heat.yaml -P 'image=Ubuntu14.04lts;flavor=m1.medium' stack-name
test-instance:
properties:
networks:
パラメーターの値を参照
（通常はデフォルト値が参
照される）
パラメーターを上書きしてスタックを作成
する例

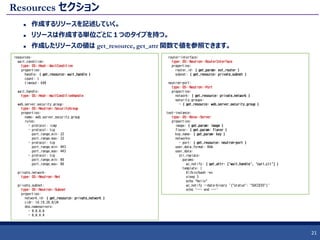

Resources セクション
 作成するリソースを記述していく。
 リソースは作成する単位ごとに１つのタイプを持つ。
 作成したリソースの値は get_resource, get_attr 関数で値を参照できます。
21
resources:
wait_condition:
type: OS::Heat::WaitCondition
properties:
handle: { get_resource: wait_handle }
count: 1
timeout: 600
wait_handle:
type: OS::Heat::WaitConditionHandle
properties:
rules:
- protocol: icmp
- protocol: tcp
port_range_min: 22
port_range_max: 22
- protocol: tcp
port_range_min: 443
port_range_max: 443
- protocol: tcp
port_range_min: 80
port_range_max: 80
private_network:
private_subnet:
properties:
cidr: 10.10.20.0/24
dns_nameservers:
- 8.8.8.8
- 8.8.4.4
router-interface:
properties:
neutron-port:
properties:
security_groups:
- { get_resource: web_server_security_group }
test-instance:
properties:
networks:
user_data_format: RAW
user_data:
str_replace:
params:
wc_notify: { get_attr: ['wait_handle', 'curl_cli'] }
template: |
#!/bin/bash -ex
sleep 3
echo "Hello"
wc_notify --data-binary '{"status": "SUCCESS"}'
echo '--- end ---'

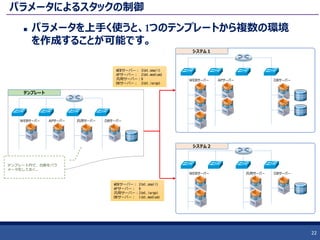

パラメータによるスタックの制御
 パラメータを上手く使うと、1つのテンプレートから複数の環境
を作成することが可能です。
22
WEBサーバー APサーバー汎用サーバー DBサーバー
テンプレート
WEBサーバー APサーバー DBサーバー
システム１
WEBサーバー DBサーバー汎用サーバー
システム２
テンプレート内で、台数をパラ
メータ化しておく。
WEBサーバー： 3(m1.small)
APサーバー： 2(m1.medium)
汎用サーバー：0
DBサーバー： 2(m1.large)
WEBサーバー： 2(m1.small)
APサーバー： 0
汎用サーバー：2(m1.large)
DBサーバー： 1(m1.medium)

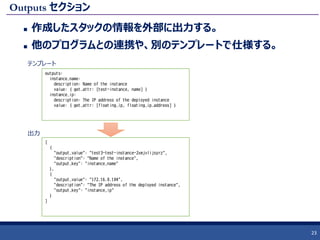

Outputs セクション
 作成したスタックの情報を外部に出力する。
 他のプログラムとの連携や、別のテンプレートで仕様する。
23
outputs:
instance_name:
description: Name of the instance
value: { get_attr: [test-instance, name] }
instance_ip:
[
{
"output_value": "test3-test-instance-2xmjvlijsyrz",
"description": "Name of the instance",
"output_key": "instance_name"
},
{
"output_value": "172.16.0.104",
"description": "The IP address of the deployed instance",
"output_key": "instance_ip"
}
]
テンプレート
出力

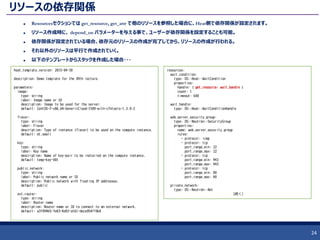

リソースの依存関係
 Resourcesセクションでは get_resource, get_attr で他のリソースを参照した場合に、Heat側で依存関係が設定されます。
 リソース作成時に、 depend_on パラメーターを与える事で、ユーザーが依存関係を設定することも可能。
 依存関係が設定されている場合、依存元のリソースの作成が完了してから、リソースの作成が行われる。
 それ以外のリソースは平行で作成されていく。
 以下のテンプレートからスタックを作成した場合・・・
24
description: Demo template for the 09th lecture.
parameters:
image:
type: string
flavor:
type: string
label: Flavor
description: Type of instance (flavor) to be used on the compute instance.
default: m1.small
key:
type: string
label: Key name
description: Name of key-pair to be installed on the compute instance.
default: temp-key-001
public_network:
type: string
label: Public network name or ID
description: Public network with floating IP addresses.
default: public
ext_router:
type: string
label: Router name
description: Router name or ID to connect to an external network.
default: a3f094b5-fe83-4a92-a161-dece054ff0b0
resources:
wait_condition:
type: OS::Heat::WaitCondition
properties:
handle: { get_resource: wait_handle }
count: 1
timeout: 600
wait_handle:
type: OS::Heat::WaitConditionHandle
properties:
rules:
- protocol: icmp
- protocol: tcp
port_range_min: 22
port_range_max: 22
- protocol: tcp
port_range_min: 443
port_range_max: 443
- protocol: tcp
port_range_min: 80
port_range_max: 80
private_network:
（続く）

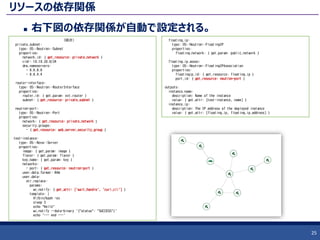

 右下図の依存関係が自動で設定される。
25
（続き）
private_subnet:
properties:
cidr: 10.10.20.0/24
dns_nameservers:
- 8.8.8.8
- 8.8.4.4
router-interface:
properties:
neutron-port:
properties:
security_groups:
- { get_resource: web_server_security_group }
test-instance:
properties:
networks:
user_data_format: RAW
user_data:
str_replace:
params:
wc_notify: { get_attr: ['wait_handle', 'curl_cli'] }
template: |
#!/bin/bash -ex
sleep 3
echo "Hello"
wc_notify --data-binary '{"status": "SUCCESS"}'
echo '--- end ---'
floating_ip:
type: OS::Neutron::FloatingIP
properties:
floating_network: { get_param: public_network }
floating_ip_assoc:
type: OS::Neutron::FloatingIPAssociation
properties:
floatingip_id: { get_resource: floating_ip }
port_id: { get_resource: neutron-port }
outputs:
instance_name:
value: { get_attr: [test-instance, name] }
instance_ip:

 作成された依存関係
26
OS::Heat::WaitCondition
OS::Heat::WaitConditionHandle
OS::Nova::Server
OS::Neutron::Port
OS::Neutron::SecurityGroup
OS::Neutron::FloatingIP
OS::Neutron::FloatingIPAssociation
OS::Neutron::Subnet
OS::Neutron::Net
OS::Neutron::RouterInterface

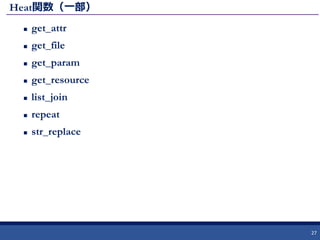

Heat関数（一部）
 get_attr
 get_file
 get_param
 get_resource
 list_join
 repeat
 str_replace
27

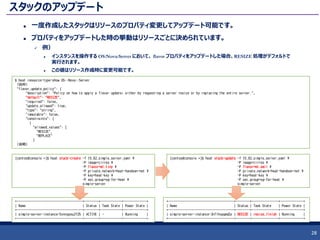

スタックのアップデート
 一度作成したスタックはリソースのプロパティ変更してアップデート可能です。
 プロパティをアップデートした時の挙動はリソースごとに決められています。
 例）
 インスタンスを操作する OS:Nova:Server において、 flavor プロパティをアップデートした場合、RESIZE 処理がデフォルトで
実行されます。
 この値はリソース作成時に変更可能です。
28
$ heat resource-type-show OS::Nova::Server
（抜粋）
"flavor_update_policy": {
"description": "Policy on how to apply a flavor update; either by requesting a server resize or by replacing the entire server.",
"default": "RESIZE",
"required": false,
"update_allowed": true,
"type": "string",
"immutable": false,
"constraints": [
{
"allowed_values": [
"RESIZE",
"REPLACE"
]
（省略）
[centos@console ~]$ heat stack-create -f 15_02_simple_server.yaml ¥
-P image=cirros ¥
-P flavor=m1.tiny ¥
-P private_network=heat-handson-net ¥
-P key=heat-key ¥
-P sec_group=sg-for-heat ¥
simple-server
[centos@console ~]$ heat stack-update -f 15_02_simple_server.yaml ¥
-P image=cirros ¥
-P flavor=m1.smll ¥
-P private_network=heat-handson-net ¥
-P key=heat-key ¥
-P sec_group=sg-for-heat ¥
simple-server
+-------------------------------------+--------+------------+-------------+
| Name | Status | Task State | Power State |
+-------------------------------------+--------+------------+-------------+
| simple-server-instance-5xnnypou2f25 | ACTIVE | - | Running |
+-------------------------------------+--------+------------+-------------+
+-------------------------------------+--------+---------------+-------------+
| Name | Status | Task State | Power State |
+-------------------------------------+--------+---------------+-------------+
| simple-server-instance-3nflhxpgmq5z | RESIZE | resize_finish | Running |
+-------------------------------------+--------+---------------+-------------+

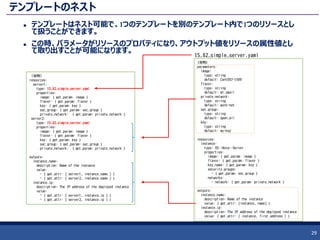

テンプレートのネスト
 テンプレートはネスト可能で、1つのテンプレートを別のテンプレート内で1つのリソースとし
て扱うことができます。
 この時、パラメータがリソースのプロパティになり、アウトプット値をリソースの属性値とし
て取り出すことが可能になります。
29
（省略）
resources:
server1:
type: 15_02_simple_server.yaml
properties:
key: { get_param: key }
sec_group: { get_param: sec_group }
private_network: { get_param: private_network }
server2:
type: 15_02_simple_server.yaml
properties:
outputs:
instance_name:
value:
- { get_attr: [ server1, instance_name ] }
- { get_attr: [ server2, instance_name ] }
instance_ip:
value:
- { get_attr: [ server1, instance_ip ] }
- { get_attr: [ server2, instance_ip ] }
(省略)
parameters:
image:
type: string
default: CentOS7-1509
flavor:
type: string
default: m1.small
private_network:
type: string
default: work-net
sec_group:
type: string
default: open_all
key:
type: string
default: my-key
resources:
instance:
properties:
security_groups:
- { get_param: sec_group }
networks:
- network: { get_param: private_network }
outputs:
instance_name:
value: { get_attr: [instance, name] }
instance_ip:
value: { get_attr: [ instance, first_address ] }
15_02_simple_server.yaml

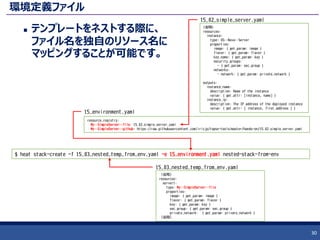

環境定義ファイル
 テンプレートをネストする際に、
ファイル名を独自のリソース名に
マッピングすることが可能です。
30
resource_registry:
My::SimpleServer::file: 15_02_simple_server.yaml
My::SimpleServer::github: https://raw.githubusercontent.com/irixjp/topse-tools/master/hands-on/15_02_simple_server.yaml
15_environment.yaml
$ heat stack-create -f 15_03_nested_temp_from_env.yaml -e 15_environment.yaml nested-stack-from-env
(省略)
resources:
instance:
properties:
security_groups:
- { get_param: sec_group }
networks:
- network: { get_param: private_network }
outputs:
instance_name:
value: { get_attr: [instance, name] }
instance_ip:
value: { get_attr: [ instance, first_address ] }
15_02_simple_server.yaml
（省略）
resources:
server1:
type: My::SimpleServer::file
properties:
（省略）
15_03_nested_temp_from_env.yaml

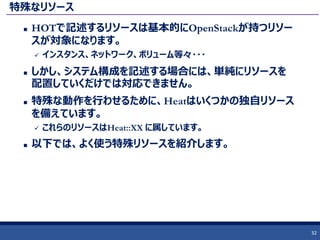

特殊なリソース
 HOTで記述するリソースは基本的にOpenStackが持つリソー
スが対象になります。
 インスタンス、ネットワーク、ボリューム等々・・・
 しかし、システム構成を記述する場合には、単純にリソースを
配置していくだけでは対応できません。
 特殊な動作を行わせるために、Heatはいくつかの独自リソース
を備えています。
 これらのリソースはHeat::XX に属しています。
 以下では、よく使う特殊リソースを紹介します。
32

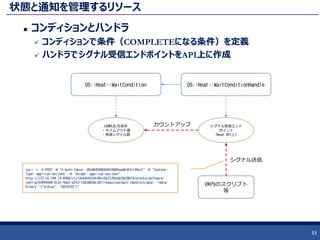

状態と通知を管理するリソース
 コンディションとハンドラ
 コンディションで条件（COMPLETEになる条件）を定義
 ハンドラでシグナル受信エンドポイントをAPI上に作成
33
OS::Heat::WaitCondition OS::Heat::WaitConditionHandle
シグナル受信エンド
ポイント
（Heat API上）
COMPLELTE条件
・タイムアウト値
・受信シグナル数
VM内のスクリプト
等
カウントアップ
シグナル送信
curl -i -X POST -H 'X-Auth-Token: 29e480500b9d410489ead0c87c139ce7' -H 'Content-
Type: application/json' -H 'Accept: application/json'
http://172.16.199.10:8004/v1/f2e4de4318144cc5b7129a2dc5b28bf0/stacks/software-
config/53494408-612c-4eb7-a753-15630836c30f/resources/wait_handle/signal --data-
binary '{"status": "SUCCESS"}'

グルーピングに関するリソース
 リソースのグループ化と、オートスケール
 複数の同一リソースを作成する場合に利用します。
 単純にN個のリソースを作成する、ResourceGroupと、オートスケールのた
めに各種条件を与えることが可能な AutoScalingGroup があります。
34
OS::Ceilometer::Alarm OS::Heat::ScalingPolicy OS::Heat::AutoScalingGroup
どのような条件でアラートを発
するか
アラート受診時にどのような挙
動を取るか？
リソースを増やす・減らす
スケールのMax/Min値の設定
どのリソースを配下に収めるか
OS::Nova::Server
OS::Heat::ResourceGroup OS::Nova::Server
どのリソースを配下に収めるか
そのリソースを何個生成するか

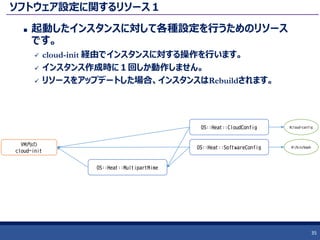

ソフトウェア設定に関するリソース１
 起動したインスタンスに対して各種設定を行うためのリソース
です。
 cloud-init 経由でインスタンスに対する操作を行います。
 インスタンス作成時に１回しか動作しません。
 リソースをアップデートした場合、インスタンスはRebuildされます。
35
OS::Heat::CloudConfig
VM内の
cloud-init
OS::Heat::SoftwareConfig
OS::Heat::MultipartMime
#cloud-config
#!/bin/bash

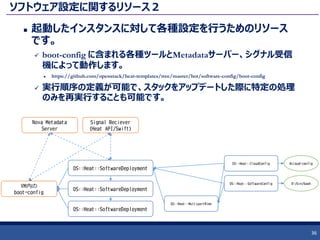

ソフトウェア設定に関するリソース２
 起動したインスタンスに対して各種設定を行うためのリソース
です。
 boot-config に含まれる各種ツールとMetadataサーバー、シグナル受信
機によって動作します。
 https://github.com/openstack/heat-templates/tree/master/hot/software-config/boot-config
 実行順序の定義が可能で、スタックをアップデートした際に特定の処理
のみを再実行することも可能です。
36
OS::Heat::CloudConfig
VM内の
boot-config
OS::Heat::SoftwareConfig
OS::Heat::MultipartMime
#cloud-config
#!/bin/bash
OS::Heat::SoftwareDeployment
Nova Metadata
Server
Signal Reciever
(Heat API/Swift)

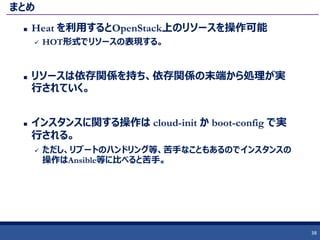

まとめ
 Heat を利用するとOpenStack上のリソースを操作可能
 HOT形式でリソースの表現する。
 リソースは依存関係を持ち、依存関係の末端から処理が実
行されていく。
 インスタンスに関する操作は cloud-init か boot-config で実
行される。
 ただし、リブートのハンドリング等、苦手なこともあるのでインスタンスの
操作はAnsible等に比べると苦手。
38

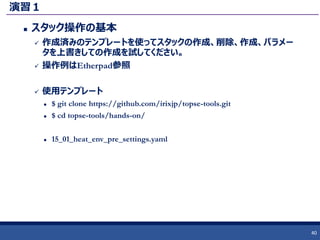

演習１
 スタック操作の基本
 作成済みのテンプレートを使ってスタックの作成、削除、作成、パラメー
タを上書きしての作成を試してください。
 操作例はEtherpad参照
 使用テンプレート
 $ git clone https://github.com/irixjp/topse-tools.git
 $ cd topse-tools/hands-on/
 15_01_heat_env_pre_settings.yaml
40

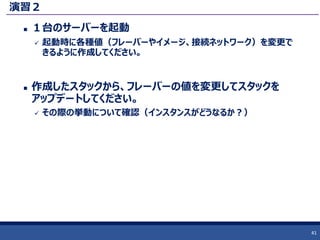

演習２
 １台のサーバーを起動
 起動時に各種値（フレーバーやイメージ、接続ネットワーク）を変更で
きるように作成してください。
 作成したスタックから、フレーバーの値を変更してスタックを
アップデートしてください。
 その際の挙動について確認（インスタンスがどうなるか？）
41

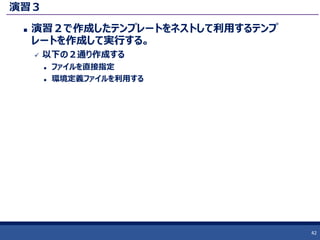

演習３
 演習２で作成したテンプレートをネストして利用するテンプ
レートを作成して実行する。
 以下の２通り作成する
 ファイルを直接指定
 環境定義ファイルを利用する
42

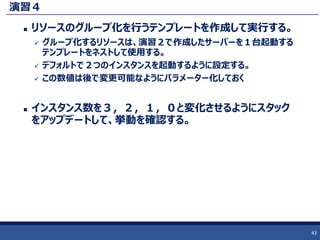

演習４
 リソースのグループ化を行うテンプレートを作成して実行する。
 グループ化するリソースは、演習２で作成したサーバーを１台起動する
テンプレートをネストして使用する。
 デフォルトで２つのインスタンスを起動するように設定する。
 この数値は後で変更可能なようにパラメーター化しておく
 インスタンス数を３，２，１，０と変化させるようにスタック
をアップデートして、挙動を確認する。
43

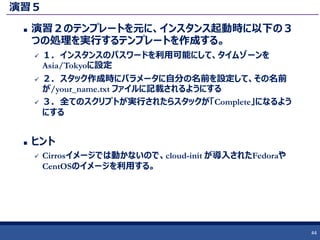

演習５
 演習２のテンプレートを元に、インスタンス起動時に以下の３
つの処理を実行するテンプレートを作成する。
 １．インスタンスのパスワードを利用可能にして、タイムゾーンを
Asia/Tokyoに設定
 ２．スタック作成時にパラメータに自分の名前を設定して、その名前
が/your_name.txt ファイルに記載されるようにする
 ３．全てのスクリプトが実行されたらスタックが「Complete」になるよう
にする
 ヒント
 Cirrosイメージでは動かないので、cloud-init が導入されたFedoraや
CentOSのイメージを利用する。
44

おつかれさまでした
45

JOSUG Meetup 28th Heat 101

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Similar to JOSUG Meetup 28th Heat 101

Similar to JOSUG Meetup 28th Heat 101 (20)

More from irix_jp

More from irix_jp (20)

Recently uploaded

Recently uploaded (14)

JOSUG Meetup 28th Heat 101
