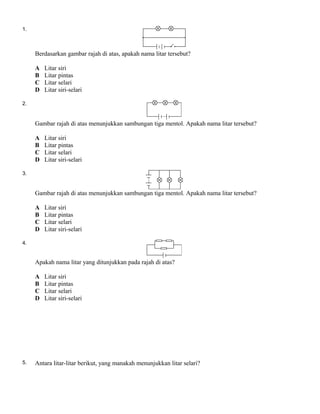

1. 1.
Berdasarkan gambar rajah di atas, apakah nama litar tersebut?
A Litar siri
B Litar pintas
C Litar selari
D Litar siri-selari
2.
Gambar rajah di atas menunjukkan sambungan tiga mentol. Apakah nama litar tersebut?
A Litar siri
B Litar pintas
C Litar selari
D Litar siri-selari
3.
Gambar rajah di atas menunjukkan sambungan tiga mentol. Apakah nama litar tersebut?
A Litar siri
B Litar pintas
C Litar selari
D Litar siri-selari
4.
Apakah nama litar yang ditunjukkan pada rajah di atas?
A Litar siri
B Litar pintas
C Litar selari
D Litar siri-selari
5. Antara litar-litar berikut, yang manakah menunjukkan litar selari?

2. A
B
C
D
6. Antara litar-litar berikut, yang manakah menunjukkan litar seri?
A
B
C
D
7. Antara litar-litar berikut, yang manakah menunjukkan litar seri-selari?
A
B
C
D
8. Antara litar-litar berikut, yang manakah menunjukkan litar pintas?
2

3. A
B
C
D

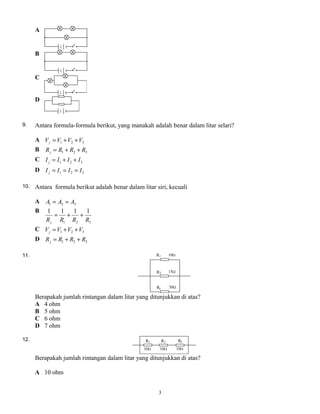

9. Antara formula-formula berikut, yang manakah adalah benar dalam litar selari?
A 321 VVVVj ++=
B 321 RRRRj ++=
C 321 IIII j ++=
D 321 IIII j ===
10. Antara formula berikut adalah benar dalam litar siri, kecuali
A 321 AAA ==
B
321
1111
RRRRj
++=
C 321 VVVVj ++=
D 321 RRRRj ++=
11.
Berapakah jumlah rintangan dalam litar yang ditunjukkan di atas?
A 4 ohm
B 5 ohm
C 6 ohm
D 7 ohm
12.
Berapakah jumlah rintangan dalam litar yang ditunjukkan di atas?
A 10 ohm
3

4. B 20 ohm
C 30 ohm
D 40 ohm

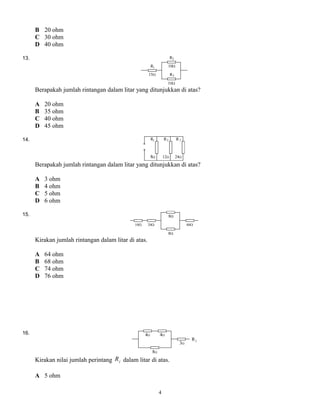

13.
Berapakah jumlah rintangan dalam litar yang ditunjukkan di atas?
A 20 ohm
B 35 ohm
C 40 ohm
D 45 ohm
14.
Berapakah jumlah rintangan dalam litar yang ditunjukkan di atas?
A 3 ohm
B 4 ohm
C 5 ohm
D 6 ohm
15.
Kirakan jumlah rintangan dalam litar di atas.
A 64 ohm
B 68 ohm
C 74 ohm
D 76 ohm
16.
Kirakan nilai jumlah perintang jR dalam litar di atas.
A 5 ohm
4

5. B 6 ohm
C 7 ohm
D 19 ohm

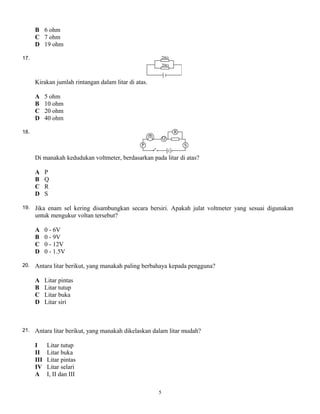

17.
Kirakan jumlah rintangan dalam litar di atas.
A 5 ohm
B 10 ohm
C 20 ohm
D 40 ohm
18.
Di manakah kedudukan voltmeter, berdasarkan pada litar di atas?
A P
B Q
C R
D S
19. Jika enam sel kering disambungkan secara bersiri. Apakah julat voltmeter yang sesuai digunakan
untuk mengukur voltan tersebut?
A 0 - 6V
B 0 - 9V
C 0 - 12V
D 0 - 1.5V
20. Antara litar berikut, yang manakah paling berbahaya kepada pengguna?
A Litar pintas
B Litar tutup
C Litar buka
D Litar siri
21. Antara litar berikut, yang manakah dikelaskan dalam litar mudah?
I Litar tutup
II Litar buka
III Litar pintas
IV Litar selari
A I, II dan III
5

6. B I, II dan IV
C I, III dan IV
D I, II, III dan IV

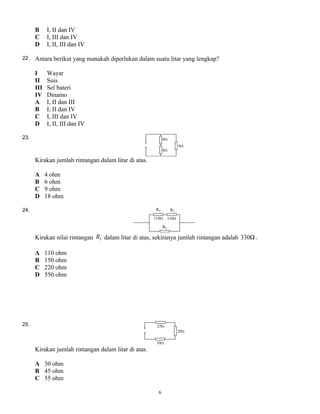

22. Antara berikut yang manakah diperlukan dalam suatu litar yang lengkap?
I Wayar
II Suis
III Sel bateri
IV Dinamo
A I, II dan III
B I, II dan IV
C I, III dan IV
D I, II, III dan IV
23.
Kirakan jumlah rintangan dalam litar di atas.
A 4 ohm
B 6 ohm
C 9 ohm
D 18 ohm
24.
Kirakan nilai rintangan 3R dalam litar di atas, sekiranya jumlah rintangan adalah Ω330 .
A 110 ohm
B 150 ohm
C 220 ohm
D 550 ohm
25.
Kirakan jumlah rintangan dalam litar di atas.
A 30 ohm
B 45 ohm
C 55 ohm
6

7. D 65 ohm

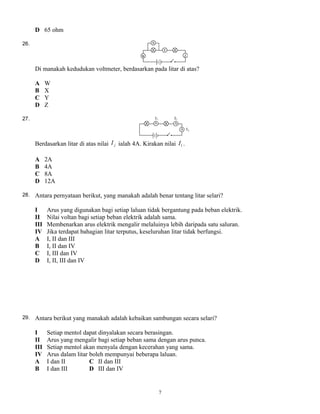

26.
Di manakah kedudukan voltmeter, berdasarkan pada litar di atas?
A W
B X
C Y
D Z
27.
Berdasarkan litar di atas nilai jI ialah 4A. Kirakan nilai 1I .
A 2A
B 4A
C 8A
D 12A
28. Antara pernyataan berikut, yang manakah adalah benar tentang litar selari?
I Arus yang digunakan bagi setiap laluan tidak bergantung pada beban elektrik.
II Nilai voltan bagi setiap beban elektrik adalah sama.
III Membenarkan arus elektrik mengalir melaluinya lebih daripada satu saluran.
IV Jika terdapat bahagian litar terputus, keseluruhan litar tidak berfungsi.
A I, II dan III
B I, II dan IV
C I, III dan IV
D I, II, III dan IV
29. Antara berikut yang manakah adalah kebaikan sambungan secara selari?
I Setiap mentol dapat dinyalakan secara berasingan.
II Arus yang mengalir bagi setiap beban sama dengan arus punca.
III Setiap mentol akan menyala dengan kecerahan yang sama.
IV Arus dalam litar boleh mempunyai beberapa laluan.
A I dan II C II dan III
B I dan III D III dan IV
7

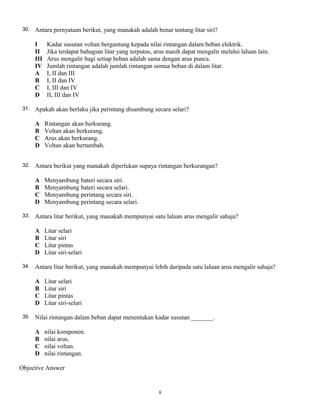

8. 30. Antara pernyataan berikut, yang manakah adalah benar tentang litar siri?
I Kadar susutan voltan bergantung kepada nilai rintangan dalam beban elektrik.
II Jika terdapat bahagian litar yang terputus, arus masih dapat mengalir melalui laluan lain.
III Arus mengalir bagi setiap beban adalah sama dengan arus punca.
IV Jumlah rintangan adalah jumlah rintangan semua beban di dalam litar.
A I, II dan III
B I, II dan IV
C I, III dan IV
D II, III dan IV
31. Apakah akan berlaku jika perintang disambung secara selari?
A Rintangan akan berkurang.
B Voltan akan berkurang.
C Arus akan berkurang.
D Voltan akan bertambah.
32. Antara berikut yang manakah diperlukan supaya rintangan berkurangan?
A Menyambung bateri secara siri.
B Menyambung bateri secara selari.
C Menyambung perintang secara siri.
D Menyambung perintang secara selari.
33. Antara litar berikut, yang manakah mempunyai satu laluan arus mengalir sahaja?
A Litar selari
B Litar siri
C Litar pintas
D Litar siri-selari
34. Antara litar berikut, yang manakah mempunyai lebih daripada satu laluan arus mengalir sahaja?
A Litar selari
B Litar siri
C Litar pintas
D Litar siri-selari
35. Nilai rintangan dalam beban dapat menentukan kadar susutan _______.
A nilai komponen.
B nilai arus.
C nilai voltan.
D nilai rintangan.

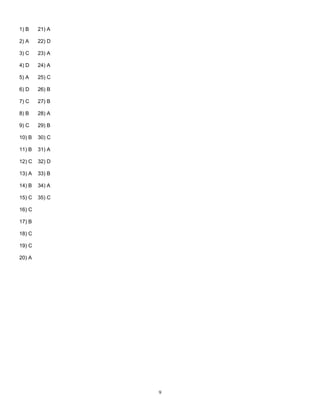

Objective Answer
8

9. 1) B
2) A
3) C
4) D
5) A
6) D
7) C
8) B
9) C
10) B
11) B
12) C
13) A
14) B
15) C
16) C
17) B
18) C
19) C
20) A
21) A
22) D
23) A
24) A
25) C
26) B
27) B
28) A
29) B
30) C
31) A
32) D
33) B
34) A
35) C
9

10. 1) B
2) A
3) C
4) D
5) A
6) D
7) C
8) B
9) C
10) B
11) B
12) C
13) A
14) B
15) C
16) C
17) B
18) C
19) C
20) A
21) A
22) D
23) A
24) A
25) C
26) B
27) B
28) A
29) B
30) C
31) A
32) D
33) B
34) A
35) C
