Dokumen ini membincangkan pemasangan dan lukisan skematik ammeter dan voltmeter dalam litar siri dan selari. Ia juga menyentuh mengenai bacaan dan pengiraan nilai resistans. Maklumat tentang bil warna serta nilai ohm juga disertakan.

1. TINGKATAN SATU DISEDIAKAN OLEH CIK MAZLIFAH BINTI CHE AHMAD SMKSP CIKMASZ

2. CIKMASZ

3. CIKMASZ Lukisan Skematik Litar Siri

4. CIKMASZ

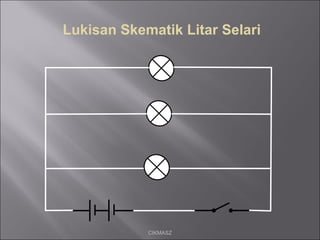

5. CIKMASZ Lukisan Skematik Litar Selari

6. PEMASANGAN AMMETER DALAM LITAR SIRI CIKMASZ A A A

7. CIKMASZ A A A PEMASANGAN AMMETER DALAM LITAR SELARI

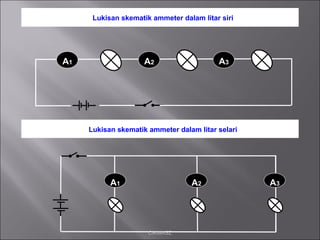

8. CIKMASZ Lukisan skematik ammeter dalam litar siri A 3 A 2 A 1 A 1 A 3 A 2 Lukisan skematik ammeter dalam litar selari

9. CIKMASZ V V V + + + _ _ _

10. CIKMASZ V V + V _ + + _ _

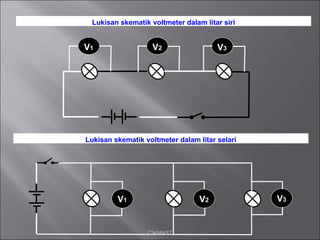

11. Lukisan skematik voltmeter dalam litar siri Lukisan skematik voltmeter dalam litar selari CIKMASZ V 1 V 2 V 3 V 1 V 2 V 3

12. Bacaan pada skala = 50 Contoh Bacaan sebenar = 50 x 1 = 50ohm Julat = Ω x 1 CIKMASZ Bil Warna 1 Warna 2 Warna 3 Nilai Ω 1 2 3
