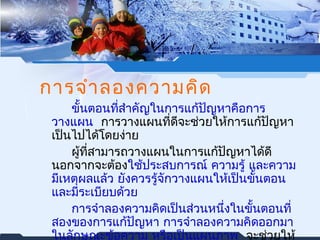

- 2. การจำาลองความคิด ขั้นตอนที่สำาคัญในการแก้ปัญหาคือการ วางแผนการวางแผนที่ดีจะช่วยให้การแก้ปัญหา เป็นไปได้โดยง่าย ผู้ที่สามารถวางแผนในการแก้ปัญหาได้ดี นอกจากจะต้องใช้ประสบการณ์ ความรู้ และความ มเีหตุผลแล้ว ยังควรรู้จักวางแผนใหเ้ป็นขั้นตอน และมีระเบียบด้วย การจำาลองความคิดเป็นส่วนหนึ่งในขั้นตอนที่ สองของการแก้ปัญหา การจำาลองความคิดออกมา ในลักษณะข้อความ หรือเป็นแผนภาพ จะช่วยให้ สามารถแกปั้ญหาได้ดี โดยเฉพาะปัญหาทยีุ่่งยาก

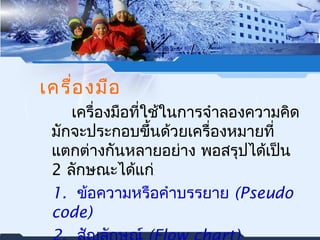

- 3. เครื่องมือ เครื่องมือที่ใช้ในการจำาลองความคิด มักจะประกอบขึ้นด้วยเครื่องหมายที่ แตกต่างกันหลายอย่าง พอสรุปได้เปน็ 2 ลักษณะได้แก่ 1. ขอ้ความหรือคำาบรรยาย (Pseudo code) 2. สญัลักษณ์ (Flow chart)

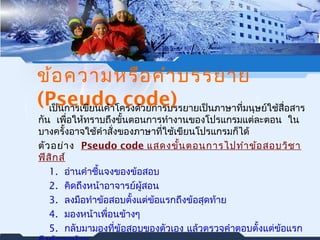

- 4. ข้อความหรือคำาบรรยาย (Pseudo code)เป็นการเขียนเค้าโครงด้วยการบรรยายเป็นภาษาที่มนุษย์ใช้สื่อสาร กนั เพอื่ให้ทราบถึงขั้นตอนการทำางานของโปรแกรมแต่ละตอน ใน บางครั้งอาจใช้คำาสั่งของภาษาที่ใช้เขียนโปรแกรมก็ได้ ตัวอย่าง Pseudo code แสดงขั้นตอนการไปทำาข้อสอบวิชา ฟิสิกส์ 1. อ่านคำาชี้แจงของข้อสอบ 2. คิดถึงหน้าอาจารย์ผู้สอน 3. ลงมือทำาข้อสอบตั้งแต่ข้อแรกถึงข้อสุดท้าย 4. มองหน้าเพอื่นข้างๆ 5. กลับมามองที่ข้อสอบของตัวเอง แล้วตรวจคำาตอบตั้งแต่ข้อแรก ถึงข้อสุดท้าย
- 5. สัญลักษณ์ (Flow chart) เป็นเครื่องหมายรูปแบบต่างๆ ซึ่งใช้สำาหรับ สอื่สารความหมายใหเ้ข้าใจตรงกัน ซึ่ง สถาบัน มาตรฐานแหง่ชาติอเมริกัน (The American National Institute, ANSI) ได้กำาหนด สญัลักษณ์ไว้เป็นมาตรฐาน

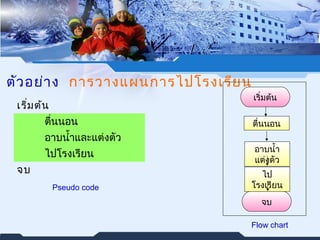

- 6. ตัวอย่าง การวางแผนการไปโรงเรียน เริ่มต้น ตื่นนอน อาบนำ้าและแต่งตัว ไปโรงเรียน จบ Pseudo code เริ่มต้น ตื่นนอน อาบนำ้า แต่งตัว ไป โรงเรียน จบ Flow chart
- 8. การเขียนโปรแกรม การเขียนโปรแกรม (programming)หมาย ถึง กระบวนการใช้ ภาษาคอมพิวเตอร์ เพื่อกำาหนด โครงสร้างของข้อมูล และกำาหนดขั้นตอนวิธีเพื่อใช้ แก้ปัญหาตามที่ได้ออกแบบไว้ โดยอาศัยหลัก เกณฑ์การเขียนโปรแกรมคอมพิวเตอร์ของแต่ละ ภาษา
- 9. โครงสร้างควบคุมหลัก โครงสร้างควบคุมหลักในการสร้างงานที่แตก ต่างกันแต่ทกุภาษาจะต้องมี โครงสร้างแบบลำาดับ (Sequential structure) โครงสร้างแบบมีทาง เลือก (Selection structure) โครงสร้างแบบทำา ซำ้า (Repetition structure)

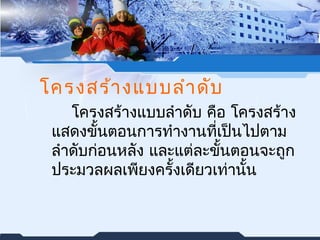

- 10. โครงสร้างแบบลำาดับ โครงสร้างแบบลำาดับ คือโครงสร้าง แสดงขั้นตอนการทำางานที่เป็นไปตาม ลำาดับก่อนหลัง และแต่ละขั้นตอนจะถูก ประมวลผลเพียงครั้งเดียวเท่านั้น
- 11. โครงสร้างแบบลำาดับ คำาสงั่ที่ 1 คำาสงั่ที่ 2 ... คำาสงั่ที่ n

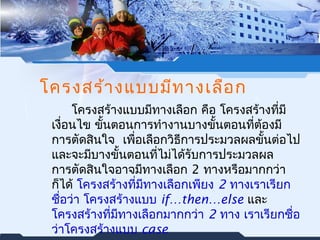

- 12. โครงสร้างแบบมีทางเลือก โครงสร้างแบบมทีางเลือก คือโครงสร้างที่มี เงื่อนไข ขั้นตอนการทำางานบางขั้นตอนทตี่้องมี การตัดสินใจ เพอื่เลือกวิธีการประมวลผลขั้นต่อไป และจะมบีางขั้นตอนทไี่มไ่ด้รับการประมวลผล การตัดสินใจอาจมทีางเลือก 2 ทางหรือมากกว่า กไ็ด้ โครงสร้างที่มทีางเลือกเพียง 2 ทางเราเรียก ชื่อว่า โครงสร้างแบบ if…then…else และ โครงสร้างทมี่ทีางเลือกมากกว่า 2 ทาง เราเรียกชื่อ ว่าโครงสร้างแบบ case

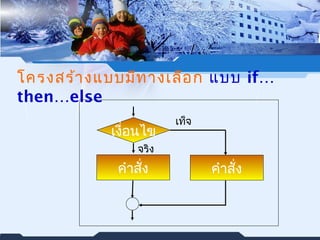

- 13. โครงสร้างแบบมีทางเลือก แบบ if… then…else เท็จ เงื่อนไข จริง คำาสั่ง คำาสั่ง

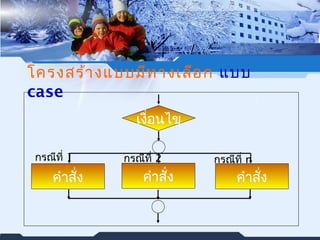

- 14. โครงสร้างแบบมีทางเลือก แบบ case เงื่อนไข กรณทีี่ 1 กรณีที่ 2 กรณทีี่ n คำาสั่ง คำาสั่ง คำาสั่ง

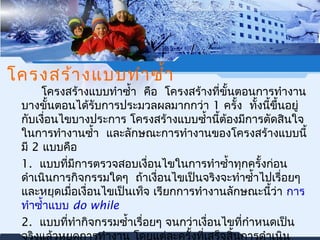

- 15. โครงสร้างแบบทำาซำ้า โครงสร้างแบบทำาซำ้า คือโครงสร้างที่ขั้นตอนการทำางาน บางขั้นตอนได้รับการประมวลผลมากกว่า 1 ครั้ง ทั้งนี้ขึ้นอยู่ กบัเงอื่นไขบางประการ โครงสร้างแบบซำ้านี้ต้องมีการตัดสินใจ ในการทำางานซำ้า และลักษณะการทำางานของโครงสร้างแบบนี้ มี2 แบบคือ 1. แบบที่มีการตรวจสอบเงื่อนไขในการทำาซำ้าทุกครั้งก่อน ดำาเนินการกิจกรรมใดๆ ถ้าเงอื่นไขเป็นจริงจะทำาซำ้าไปเรื่อยๆ และหยุดเมื่อเงื่อนไขเป็นเท็จ เรียกการทำางานลักษณะนี้ว่า การ ทำาซำ้าแบบ do while 2. แบบที่ทำากิจกรรมซำ้าเรื่อยๆ จนกว่าเงอื่นไขที่กำาหนดเป็น จริงแลว้หยุดการทำางาน โดยแต่ละครั้งที่เสร็จสิ้นการดำาเนิน

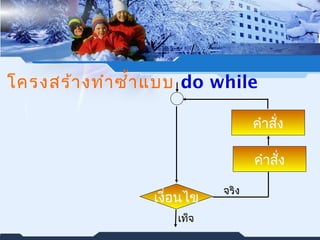

- 16. โครงสร้างทำาซำ้าแบบ do while เงื่อนไข คำาสั่ง คำาสั่ง เท็จ จริง

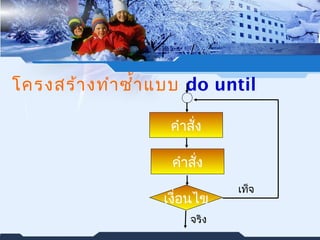

- 17. โครงสร้างทำาซำ้าแบบ do until คำาสั่ง คำาสั่ง เงื่อนไข เท็จ จริง
