‫الكسوات‬ ‫أعمال‬ ‫الخارجية‬
‫إلى‬ ‫مقدم‬ : ‫ا‬ . ‫م‬ . ‫د‬ / ‫عاطف‬ ‫محمد‬ ‫د‬ / ‫عصام‬ ‫حسين‬ ‫من‬ ‫مقدم‬ : ‫عبدالعزيز‬ ‫على‬ ‫أحمد‬ ‫عزت‬ ‫محمد‬ ‫عبدهللا‬ ‫عبدالعزيز‬ ‫خالد‬ ‫عمر‬ ‫سند‬ ‫محمد‬ ‫عبدهللا‬ ‫هشام‬ ‫محمد‬ ‫علي‬ ‫السيد‬ ‫ندى‬ ‫شريف‬ ‫يمنى‬ ‫الفتاح‬ ‫عبد‬ ‫ابراهيم‬ ‫محمد‬ ‫يمنى‬ ‫منصور‬ ‫السيد‬ ‫يسر‬ ‫على‬ ‫محمد‬ ‫يوسف‬

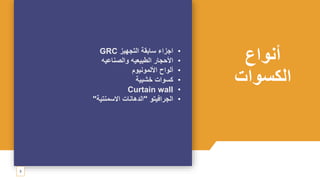

‫أنواع‬ ‫الكسوات‬ 3 • ‫التجهيز‬ ‫سابقة‬ ‫اجزاء‬ GRC • ‫والصناعيه‬ ‫الطبيعيه‬ ‫األحجار‬ • ‫األلمونيوم‬ ‫ألواح‬ • ‫خشبية‬ ‫كسوات‬ • Curtain wall • ‫الجرافيتو‬ " ‫االسمنتية‬ ‫الدهانات‬ "

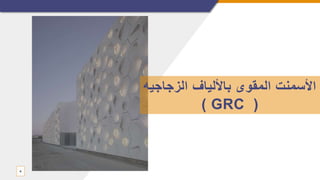

‫الزجاج‬ ‫باأللياف‬ ‫المقوى‬ ‫األسمنت‬ ‫يه‬ ( GRC ) 4

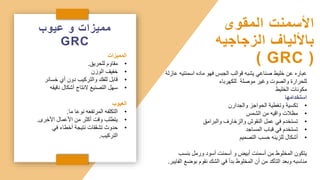

‫عيوب‬ ‫و‬ ‫مميزات‬ GRC ‫المميزات‬ • ‫للحريق‬ ‫مقاوم‬ . • ‫الوزن‬ ‫خفيف‬ • ‫خسائ‬ ‫أي‬ ‫دون‬ ‫والتركيب‬ ‫للفك‬ ‫قابل‬ ‫ر‬ • ‫دقيق‬ ‫أشكال‬ ‫النتاج‬ ‫التصنيع‬ ‫سهل‬ ‫ه‬ ‫العيوب‬ • ‫ما‬ ‫نوعا‬ ‫المرتفعه‬ ‫التكلفه‬ . • ‫األخرى‬ ‫األعمال‬ ‫من‬ ‫أكثر‬ ‫وقت‬ ‫يتطلب‬ . • ‫في‬ ‫أخطاء‬ ‫نتيجة‬ ‫تشققات‬ ‫حدوث‬ ‫التركيب‬ . ‫اسمنتي‬ ‫ماده‬ ‫فهو‬ ‫الجبس‬ ‫قوالب‬ ‫يشبه‬ ‫صناعي‬ ‫خليط‬ ‫عن‬ ‫عباره‬ ‫عازلة‬ ‫ه‬ ‫للكهرباء‬ ‫موصلة‬ ‫وغير‬ ‫والصوت‬ ‫للحرارة‬ ‫الخليط‬ ‫مكونات‬ ‫استخدامها‬ • ‫والجدارن‬ ‫الحواجز‬ ‫وتغطية‬ ‫تكسية‬ • ‫الشمس‬ ‫من‬ ‫واقيه‬ ‫مظالت‬ • ‫والبرامق‬ ‫والزخارف‬ ‫النقوش‬ ‫عمل‬ ‫في‬ ‫تستخدم‬ • ‫المساجد‬ ‫قباب‬ ‫في‬ ‫تستخدم‬ • ‫التصميم‬ ‫حسب‬ ‫للزينه‬ ‫أشكال‬ ‫بنسب‬ ‫ورمل‬ ‫أسود‬ ‫أسمنت‬ ‫و‬ ‫أبيض‬ ‫أسمنت‬ ‫من‬ ‫المخلوط‬ ‫يتكون‬ ‫بوضع‬ ‫نقوم‬ ‫الشك‬ ‫في‬ ‫بدأ‬ ‫المخلوط‬ ‫أن‬ ‫من‬ ‫التأكد‬ ‫وبعد‬ ‫مناسبه‬ ‫الفايبر‬ . ‫المقوى‬ ‫األسمنت‬ ‫الزجاجيه‬ ‫باأللياف‬ GRC ) )

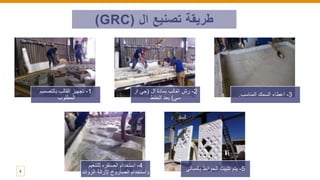

‫ال‬ ‫تصنيع‬ ‫طريقة‬ ( GRC ) 6 1 - ‫بالتصميم‬ ‫القالب‬ ‫تجهيز‬ ‫المطلوب‬ 2 - ‫ال‬ ‫بمادة‬ ‫القالب‬ ‫رش‬ ( ‫ار‬ ‫جي‬ ‫سي‬ ) ‫الخلط‬ ‫بعد‬ 3 - ‫المناسب‬ ‫السمك‬ ‫اعطاء‬ . 4 - ‫للتنعيم‬ ‫الصنفره‬ ‫استخدام‬ ‫الزوائد‬ ‫إلزالة‬ ‫الصاروخ‬ ‫واستخدام‬ 5 - ‫بالمبان‬ ‫الحوائط‬ ‫تثبيت‬ ‫يتم‬ ‫ي‬
‫لل‬ ‫العامة‬ ‫االشتراطات‬ ( GRC ) ‫مراحل‬ ‫في‬ ‫اختبارات‬ ‫عشرة‬ ‫إجراء‬ ‫يتم‬ ‫ج‬ ‫اختبارات‬ ‫إلى‬ ‫قسمت‬ ‫والتي‬ ‫التصنيع‬ ‫افة‬ ‫رطبه‬ ‫واختبارات‬ . ‫رطبة‬ ‫اختبارات‬ ‫خمس‬ ‫أوال‬ : • ‫ق‬ ‫من‬ ‫للتأكد‬ ‫والرمل‬ ‫والماء‬ ‫األسمنت‬ ‫خلط‬ ‫نسب‬ ‫من‬ ‫التاكد‬ ‫ابلية‬ ‫للتشغيل‬ ‫الخليط‬ . • ‫مضخة‬ ‫من‬ ‫األسمنتيه‬ ‫المونه‬ ‫خروج‬ ‫معدل‬ ‫معايرة‬ ‫ضبط‬ ‫الرش‬ . • ‫بعد‬ ‫الرش‬ ‫مضخة‬ ‫من‬ ‫جالس‬ ‫الفايبر‬ ‫خروح‬ ‫معدل‬ ‫ضبط‬ ‫التقطيع‬ . • ‫بالمنتج‬ ‫جالس‬ ‫الفايبر‬ ‫محتويات‬ ‫نسبة‬ ‫من‬ ‫التأكد‬ . • ‫للخليط‬ ‫الرطوبة‬ ‫كثافة‬ ‫معدل‬ ‫حساب‬ . ‫جافة‬ ‫اختبارات‬ ‫خمس‬ ‫ثانيا‬ : • ‫الش‬ ‫بوضع‬ ‫والكسر‬ ‫المرونة‬ ‫حد‬ ‫لتحديد‬ ‫المرونة‬ ‫اختبار‬ ‫رائح‬ ‫نقاط‬ ‫ثالث‬ ‫على‬ ‫تحميل‬ ‫جهاز‬ ‫على‬ . • ‫الجافة‬ ‫الكثافة‬ ‫معدل‬ ‫اختبار‬ . • ‫والسحب‬ ‫الشد‬ ‫اختبار‬ . • ‫واللحامات‬ ‫الفواصل‬ ‫ملء‬ ‫مواد‬ ‫اختبار‬ . • ‫الوحدات‬ ‫سمك‬ ‫مراجعة‬ .
8 • ‫ل‬ ‫قابل‬ ‫الغير‬ ‫الحديد‬ ‫من‬ ‫خفيف‬ ‫هيكل‬ ‫تجهيز‬ ‫يتم‬ ، ‫لصدأ‬ ‫ال‬ ‫األلواح‬ ‫به‬ ‫ملحومة‬ ‫حديد‬ ‫بأسياخ‬ ‫تثبيته‬ ‫ويتم‬ ‫عند‬ ‫قشريه‬ ‫التمدد‬ ‫حركة‬ ‫بمرونة‬ ‫يسمح‬ ‫بشكل‬ ‫وذلك‬ ، ‫رشها‬ ‫للوحدة‬ ‫واالنكماش‬ . ‫ال‬ ‫ألواح‬ ‫تركيب‬ ‫طرق‬ ( GRC )

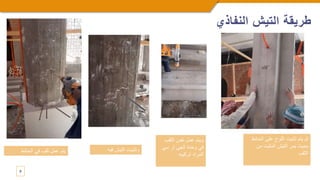

9 ‫النفاذي‬ ‫التيش‬ ‫طريقة‬ ‫الحائط‬ ‫في‬ ‫ثقب‬ ‫عمل‬ ‫يتم‬ ‫في‬ ‫التيش‬ ‫وتثبيت‬ ‫ه‬ ‫الثق‬ ‫نفس‬ ‫عمل‬ ‫ويتم‬ ‫ب‬ ‫سي‬ ‫آر‬ ‫الجي‬ ‫وحدة‬ ‫في‬ ‫تركيبه‬ ‫المراد‬ ‫ا‬ ‫على‬ ‫اللوح‬ ‫تثبيت‬ ‫يتم‬ ‫ثم‬ ‫لحائط‬ ‫من‬ ‫المثبت‬ ‫التيش‬ ‫يمر‬ ‫بحيث‬ ‫الثقب‬

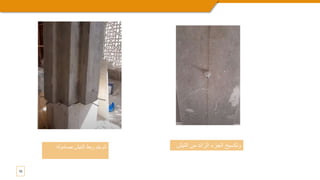

10 ‫الت‬ ‫من‬ ‫الزائد‬ ‫الجزء‬ ‫وتكسيح‬ ‫يش‬ ‫بصامول‬ ‫التيش‬ ‫ربط‬ ‫يتم‬ ‫ثم‬ ‫ه‬
11 ‫البراكيت‬ ‫طريقة‬ ‫وضب‬ ‫الحائط‬ ‫على‬ ‫البراكيت‬ ‫مكانا‬ ‫توقيع‬ ‫يتم‬ ‫الرأسيه‬ ‫ط‬ ‫المياه‬ ‫ميزان‬ ‫طريق‬ ‫عن‬ . ‫ال‬ ‫في‬ ‫البراكيت‬ ‫تثبيت‬ ‫يتم‬ ‫حائط‬ ‫بالمسامير‬ ‫سي‬ ‫آر‬ ‫الجي‬ ‫وحدات‬ ‫تجهيز‬ ‫يتم‬

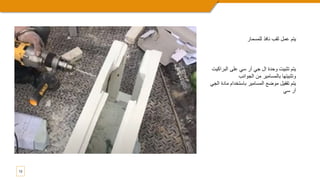

12 ‫للمسمار‬ ‫نافذ‬ ‫ثقب‬ ‫عمل‬ ‫يتم‬ ‫البرا‬ ‫على‬ ‫سي‬ ‫آر‬ ‫جي‬ ‫ال‬ ‫وحدة‬ ‫تثبيت‬ ‫يتم‬ ‫كيت‬ ‫الجوانب‬ ‫من‬ ‫بالمسامير‬ ‫وتثبيتها‬ ‫ما‬ ‫باستخدام‬ ‫المسامير‬ ‫موضع‬ ‫تقفيل‬ ‫يتم‬ ‫الجي‬ ‫دة‬ ‫سي‬ ‫آر‬

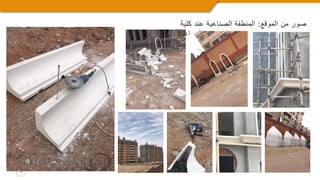

‫الموقع‬ ‫من‬ ‫صور‬ : ‫كلية‬ ‫عند‬ ‫الصناعية‬ ‫المنطقة‬ ‫الزراعة‬ 13

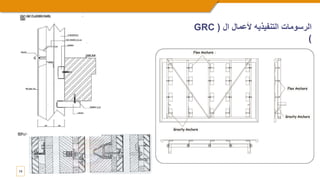

14 ‫ال‬ ‫ألعمال‬ ‫التنفيذيه‬ ‫الرسومات‬ ( GRC )
‫والصناعية‬ ‫الطبيعية‬ ‫األاحجار‬

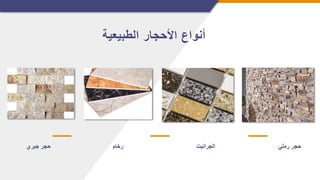

‫الطبيعية‬ ‫األحجار‬ ‫أنواع‬ ‫جيري‬ ‫حجر‬ ‫رخام‬ ‫الجرانيت‬ ‫رملي‬ ‫حجر‬

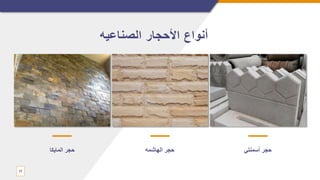

17 ‫المايكا‬ ‫حجر‬ ‫الهاشمه‬ ‫حجر‬ ‫أسمنتي‬ ‫حجر‬ ‫الصناعيه‬ ‫األحجار‬ ‫أنواع‬
18 ‫الطبيعيه‬ ‫األحجار‬ ‫ميزات‬ • ‫وأنواعه‬ ‫أشكاله‬ ‫وتتنوع‬ ‫ومتين‬ ‫صلب‬ ‫الطبيعي‬ ‫الحجر‬ . • ‫والرطوب‬ ‫الحراره‬ ‫بتحمل‬ ‫أنه‬ ‫حيث‬ ‫طويله‬ ‫لفترات‬ ‫يعيش‬ ‫ه‬ . • ‫وتلميعه‬ ‫تنظيفه‬ ‫يسهل‬ . ‫األحجار‬ ‫تركيب‬ ‫طرق‬ ‫األحجار‬ ‫لتركيب‬ ‫طريقتين‬ ‫هناك‬ - ‫رطبة‬ ‫طريقة‬ . - ‫جافة‬ ‫طريقه‬ .

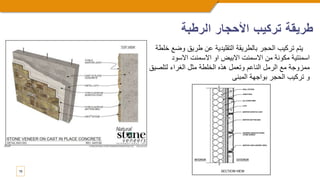

‫الرطب‬ ‫األحجار‬ ‫تركيب‬ ‫طريقة‬ ‫ة‬ 19 ‫وض‬ ‫طريق‬ ‫عن‬ ‫التقليدية‬ ‫بالطريقة‬ ‫الحجر‬ ‫تركيب‬ ‫يتم‬ ‫خلطة‬ ‫ع‬ ‫االسود‬ ‫االسمنت‬ ‫او‬ ‫االبيض‬ ‫االسمنت‬ ‫من‬ ‫مكونة‬ ‫اسمنتية‬ ‫لتلص‬ ‫الغراء‬ ‫مثل‬ ‫الخلطة‬ ‫هذه‬ ‫وتعمل‬ ‫الناعم‬ ‫الرمل‬ ‫مع‬ ‫ممزوجة‬ ‫يق‬ ‫المبنى‬ ‫بواجهة‬ ‫الحجر‬ ‫تركيب‬ ‫و‬

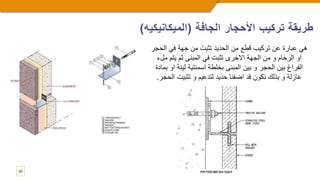

20 ‫الجافة‬ ‫األحجار‬ ‫تركيب‬ ‫طريقة‬ ( ‫الميكاني‬ ‫كيه‬ ) ‫الح‬ ‫في‬ ‫جهة‬ ‫من‬ ‫تثبت‬ ‫الحديد‬ ‫من‬ ‫قطع‬ ‫تركيب‬ ‫عن‬ ‫عبارة‬ ‫هي‬ ‫جر‬ ‫ملء‬ ‫يتم‬ ‫ثم‬ ‫المبنى‬ ‫في‬ ‫تثبت‬ ‫االخرى‬ ‫الجهة‬ ‫من‬ ‫و‬ ‫الرخام‬ ‫او‬ ‫ا‬ ‫لينة‬ ‫اسمنتية‬ ‫بخلطة‬ ‫المبنى‬ ‫بين‬ ‫و‬ ‫الحجر‬ ‫بين‬ ‫الفراغ‬ ‫بمادة‬ ‫و‬ ‫ال‬ ‫تثبيت‬ ‫و‬ ‫لتدعيم‬ ‫حديد‬ ‫اضفنا‬ ‫قد‬ ‫نكون‬ ‫بذلك‬ ‫و‬ ‫عازلة‬ ‫حجر‬ .

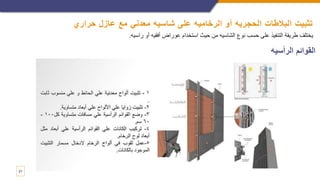

‫حراري‬ ‫عازل‬ ‫مع‬ ‫معدني‬ ‫شاسيه‬ ‫على‬ ‫الرخاميه‬ ‫أو‬ ‫الحجريه‬ ‫البالطات‬ ‫تثبيت‬ 21 ‫راسيه‬ ‫أو‬ ‫أفقيه‬ ‫عوراض‬ ‫استخدام‬ ‫حيث‬ ‫من‬ ‫الشاسيه‬ ‫نوع‬ ‫حسب‬ ‫على‬ ‫التنفيذ‬ ‫طريقة‬ ‫يختلف‬ . ‫الرأسيه‬ ‫القوائم‬
22 ‫األفقيه‬ ‫القوائم‬

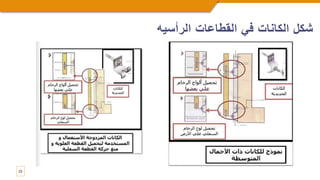

23 ‫الرأسيه‬ ‫القطاعات‬ ‫في‬ ‫الكانات‬ ‫شكل‬
24 ‫األلمونيوم‬ ‫ألواح‬
‫األلمومنيوم‬ ‫ألواح‬ ‫صفائح‬ ‫من‬ ‫مزدوجه‬ ‫ألواح‬ ‫عن‬ ‫عباره‬ ‫هو‬ ‫العازل‬ ‫الفل‬ ‫من‬ ‫طبقه‬ ‫بينهم‬ ‫األلمونيوم‬ ‫قابل‬ ‫وهي‬ ‫بالستيكيه‬ ‫أو‬ ‫معدنيه‬ ‫وألياف‬ ‫للثني‬ ‫ة‬ ‫الواجهات‬ ‫إكساء‬ ‫على‬ ‫يساعد‬ ‫مما‬ ‫اللف‬ ‫و‬ ‫بسهوله‬ ‫الخارجيه‬ . ‫المميزات‬ - ‫الوزن‬ ‫خفيف‬ . - ‫المعالجة‬ ‫سهولة‬ . - ‫الخارجيه‬ ‫الطبقة‬ ‫نعومة‬ . ‫العيوب‬ - ‫عاليه‬ ‫تكلفة‬ . - ‫التركيب‬ ‫في‬ ‫عاليه‬ ‫وتقنيه‬ ‫مهاره‬ ‫الي‬ ‫يحتاج‬ .

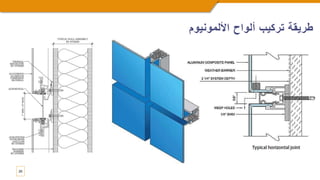

26 ‫األلمونيو‬ ‫ألواح‬ ‫تركيب‬ ‫طريقة‬ ‫م‬

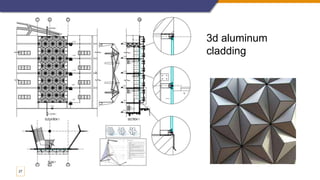

27 3d aluminum cladding

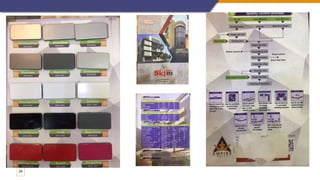

28 ‫كتالوج‬ sample
29

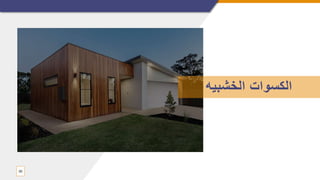

30 ‫الخشبيه‬ ‫الكسوات‬

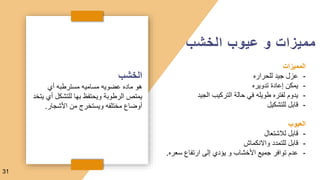

31 ‫الخشب‬ ‫عيوب‬ ‫و‬ ‫مميزات‬ ‫المميزات‬ - ‫للحراره‬ ‫جيد‬ ‫عزل‬ - ‫تدويره‬ ‫إعادة‬ ‫يمكن‬ - ‫الجيد‬ ‫التركيب‬ ‫حالة‬ ‫في‬ ‫طويله‬ ‫لفتره‬ ‫يدوم‬ - ‫للتشكيل‬ ‫قابل‬ ‫العيوب‬ - ‫لالشتعال‬ ‫قابل‬ - ‫واالنكماش‬ ‫للتمدد‬ ‫قابل‬ - ‫س‬ ‫ارتفاع‬ ‫إلى‬ ‫يؤدي‬ ‫و‬ ‫األخشاب‬ ‫جميع‬ ‫توافر‬ ‫عدم‬ ‫عره‬ . ‫الخشب‬ ‫أي‬ ‫مسترطبه‬ ‫مساميه‬ ‫عضويه‬ ‫ماده‬ ‫هو‬ ‫للتشكل‬ ‫بها‬ ‫ويحتفظ‬ ‫الرطوبة‬ ‫يمتص‬ ‫يتخد‬ ‫أي‬ ‫األشجار‬ ‫من‬ ‫ويستخرج‬ ‫مختلفه‬ ‫أوضاع‬ .

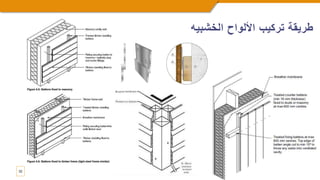

32 ‫الخشبي‬ ‫األلواح‬ ‫تركيب‬ ‫طريقة‬ ‫ه‬
33 CURTAIN WALL
Curtain wall ‫وتكون‬ ‫الخارجيه‬ ‫الجدران‬ ‫بمثابة‬ ‫هي‬ ‫حوائط‬ ‫بأنها‬ ‫وتعرف‬ ‫الزجاج‬ ‫من‬ ‫مصنوعه‬ ‫الخارجي‬ ‫الواجهات‬ ‫على‬ ‫توضع‬ ‫حاملة‬ ‫غير‬ ‫ه‬ ‫األعمده‬ ‫بين‬ . ‫ال‬ ‫خواص‬ ( CURTAIN WALL ) ‫المميزات‬ - ‫ف‬ ‫فتحات‬ ‫عمل‬ ‫يمكن‬ ‫و‬ ‫الواجهات‬ ‫هذه‬ ‫تشكيل‬ ‫يمكن‬ ‫ي‬ ‫الدورانات‬ ‫عمل‬ ‫إلى‬ ‫باإلضافة‬، ‫االتجاهات‬ ‫كافة‬ ‫والمنحنيات‬ . - ‫الخص‬ ‫بدرجة‬ ‫التحكم‬ ‫الزجاج‬ ‫نوع‬ ‫بتغيير‬ ‫يمكن‬ ‫وصيه‬ ‫للمبنى‬ . - ‫المبنى‬ ‫في‬ ‫الضوء‬ ‫من‬ ‫أكبر‬ ‫قدر‬ ‫بدخول‬ ‫تسمح‬ .

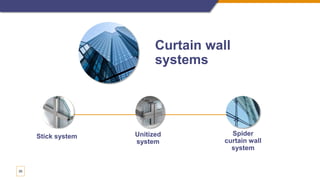

35 Curtain wall systems Stick system Unitized system Spider curtain wall system

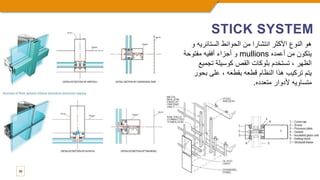

36 STICK SYSTEM ‫و‬ ‫الستائريه‬ ‫الحوائط‬ ‫من‬ ‫انتشارا‬ ‫األكثر‬ ‫النوع‬ ‫هو‬ ‫أعمده‬ ‫من‬ ‫يتكون‬ mullions ‫مفتوحة‬ ‫أفقيه‬ ‫أجزاء‬ ‫و‬ ‫تجميع‬ ‫كوسيلة‬ ‫القص‬ ‫بلوكات‬ ‫تستخدم‬ ، ‫الظهر‬ ‫بحور‬ ‫على‬ ، ‫بقطعه‬ ‫قطعه‬ ‫النظام‬ ‫هذا‬ ‫تركيب‬ ‫يتم‬ ‫متعدده‬ ‫ألدوار‬ ‫متساويه‬ .

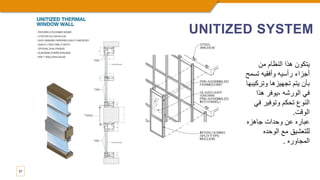

37 UNITIZED SYSTEM ‫من‬ ‫النظام‬ ‫هذا‬ ‫يتكون‬ ‫تس‬ ‫وأفقيه‬ ‫رأسيه‬ ‫أجزاء‬ ‫مح‬ ‫وترك‬ ‫تجهيزها‬ ‫يتم‬ ‫بأن‬ ‫يبها‬ ‫هذا‬ ‫يوفر‬، ‫الورشه‬ ‫في‬ ‫ف‬ ‫وتوفير‬ ‫تحكم‬ ‫النوع‬ ‫ي‬ ‫الوقت‬ . ‫جاهزه‬ ‫وحدات‬ ‫عن‬ ‫عباره‬ ‫الوحده‬ ‫مع‬ ‫للتعشيق‬ ‫المجاوره‬ .

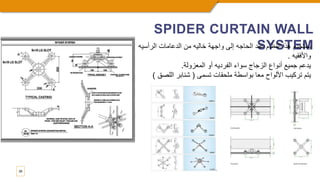

38 SPIDER CURTAIN WALL SYSTEM ‫الرأسي‬ ‫الدعامات‬ ‫من‬ ‫خاليه‬ ‫واجهة‬ ‫إلى‬ ‫الحاجه‬ ‫عند‬ ‫النظام‬ ‫هذا‬ ‫يستخدم‬ ‫ه‬ ‫واألفقيه‬ . ‫المعزولة‬ ‫أو‬ ‫الفرديه‬ ‫سواء‬ ‫الزجاج‬ ‫أنواع‬ ‫جميع‬ ‫يدعم‬ . ‫تسمى‬ ‫ملحقات‬ ‫بواسطة‬ ‫معا‬ ‫األلواح‬ ‫تركيب‬ ‫يتم‬ ( ‫اللص‬ ‫شنابر‬ ‫ق‬ )
39 ‫المختلفــــة‬ ‫التثبيــــــــت‬ ‫طــرق‬ : • ‫خرسانية‬ ‫بالطة‬ ‫فى‬ ‫التثبيت‬ ‫فى‬ ‫التثبيت‬ L Angel ‫فى‬ ‫التثبيت‬ I Beam

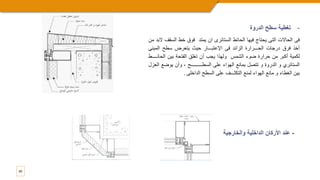

40 - ‫الدروة‬ ‫سطح‬ ‫تغطية‬ ‫فى‬ ‫الحاالت‬ ‫التى‬ ‫يحتاج‬ ‫فيها‬ ‫الحائط‬ ‫الستائرى‬ ‫ان‬ ‫يمتد‬ ‫فوق‬ ‫خط‬ ‫الس‬ ‫قف‬ ‫البد‬ ‫من‬ ‫أخذ‬ ‫فرق‬ ‫درجات‬ ‫الحـــرارة‬ ‫الزائد‬ ‫فى‬ ‫اإلعتبـــار‬ ‫حيث‬ ‫يتعرض‬ ‫سطح‬ ‫المب‬ ‫نى‬ ‫لكمية‬ ‫أكبر‬ ‫من‬ ‫حرارة‬ ‫ضوء‬ ‫الشمس‬ ‫ولهذا‬ ‫يجب‬ ‫أن‬ ‫تغلق‬ ‫الفتحة‬ ‫بين‬ ‫الح‬ ‫ائــــط‬ ‫الستائري‬ ‫و‬ ‫الدروة‬ ‫و‬ ‫تتصل‬ ‫بمانع‬ ‫الهواء‬ ‫على‬ ‫السطـــــــــح‬ ، ‫وأن‬ ‫يوضع‬ ‫ا‬ ‫لعزل‬ ‫بين‬ ‫الغطاء‬ ‫و‬ ‫مانع‬ ‫الهواء‬ ‫لمنع‬ ‫التكثـــف‬ ‫على‬ ‫السطح‬ ‫الداخلى‬ . - ‫والخارجية‬ ‫الداخلية‬ ‫األركان‬ ‫عند‬

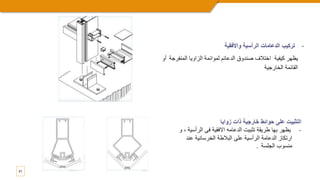

41 - ‫واألفقية‬ ‫الرأسية‬ ‫الدعامات‬ ‫تركيب‬ ‫المنفرجة‬ ‫الزاويا‬ ‫لموائمة‬ ‫الدعائم‬ ‫صندوق‬ ‫اختالف‬ ‫كيفية‬ ‫يظهر‬ ‫أو‬ ‫الخارجية‬ ‫القائمة‬ ‫زوايا‬ ‫ذات‬ ‫خارجية‬ ‫حوائط‬ ‫على‬ ‫التثبيت‬ - ‫الرأس‬ ‫فى‬ ‫االفقية‬ ‫الدعامه‬ ‫تثبيت‬ ‫طريقة‬ ‫بها‬ ‫يظهر‬ ‫و‬ ، ‫ية‬ ‫عند‬ ‫الخرسانية‬ ‫البالطة‬ ‫على‬ ‫الرأسية‬ ‫الدعامة‬ ‫ارتكاز‬ ‫الجلسة‬ ‫منسوب‬ .

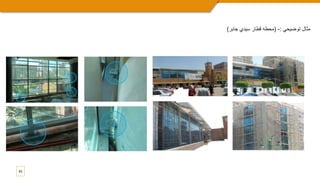

42 ‫توضيحي‬ ‫مثال‬ : - ( ‫جابر‬ ‫سيدي‬ ‫قطار‬ ‫محطه‬ )
43
