الحوائط الحاملة construction system bearing wall system

1. ‫اإلنشاء‬
‫الحوائط‬ ‫بطريقة‬
‫الحاملة‬
Bearing Wall Construction

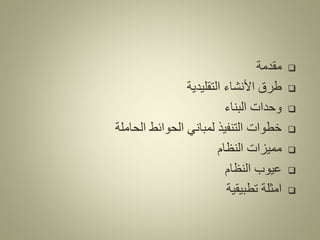

2. ❑
‫مقدمة‬
❑
‫التقليدية‬ ‫األنشاء‬ ‫طرق‬
❑
‫البناء‬ ‫وحدات‬
❑
‫الحاملة‬ ‫الحوائط‬ ‫لمباني‬ ‫التنفيذ‬ ‫خطوات‬
❑
‫مميزات‬
‫النظام‬
❑
‫النظام‬ ‫عيوب‬
❑
‫تطبيقية‬ ‫امثلة‬

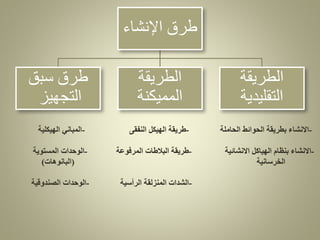

3. ‫ﺍﻹﻨﺸﺎﺀ‬ ‫ﻁﺭﻕ‬
‫ﺴﺒﻕ‬ ‫ﻁﺭﻕ‬
‫ﺍ‬
‫لتجهيز‬
‫الطريقة‬
‫المميكنة‬
‫الطريقة‬
‫التقليدية‬
-
‫الحاملة‬ ‫الحوائط‬ ‫بطريقة‬ ‫االنشاء‬
-
‫النفقى‬ ‫الهيكل‬ ‫طريقة‬
-
‫الهيكلية‬ ‫المباني‬
-
‫االنشائية‬ ‫الهياكل‬ ‫بنظام‬ ‫االنشاء‬
-
‫المرفوعة‬ ‫البالطات‬ ‫طريقة‬
-
‫المستوية‬ ‫الوحدات‬
‫الخرسانية‬
(
‫البانوهات‬
)
-
‫الرأسية‬ ‫المنزلقة‬ ‫الشدات‬
-
‫الصندوقية‬ ‫الوحدات‬

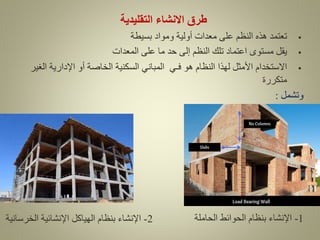

4. ‫التقليدية‬ ‫االنشاء‬ ‫طرق‬
▪
‫ﻫﺫﻩ‬ ‫ﺘﻌﺘﻤﺩ‬
‫ﺍ‬
‫لنظم‬
‫ﻤﻌﺩﺍﺕ‬ ‫ﻋﻠﻰ‬
‫ﺃﻭ‬
‫لية‬
‫ﺒﺴﻴﻁﺔ‬ ‫ﻭﻤﻭﺍﺩ‬
▪
‫ﻴﻘ‬
‫ل‬
‫ﺘﻠﻙ‬ ‫ﺍﻋﺘﻤﺎﺩ‬ ‫ﻤﺴﺘﻭﻯ‬
‫ﺍ‬
‫لنظم‬
‫ﺇ‬
‫لى‬
‫ﻋﻠﻰ‬ ‫ﻤﺎ‬ ‫ﺤﺩ‬
‫ﺍ‬
‫لمعدات‬
▪
‫ﺍﻻﺴﺘﺨﺩﺍﻡ‬
‫ﺍﻷﻤﺜ‬
‫ل‬
‫لهذا‬
‫ﺍ‬
‫لنظام‬
‫ﻓ‬ ‫ﻫﻭ‬
‫ـ‬
‫ﻲ‬
‫ﺍ‬
‫لمباني‬
‫ﺍ‬
‫لسكنية‬
‫ﺍ‬
‫لخاصة‬
‫ﺃﻭ‬
‫ﺍ‬ ‫ﺍﻹﺩﺍﺭﻴﺔ‬
‫لغير‬
‫ﻤﺘﻜﺭﺭﺓ‬
‫وتشمل‬
:
1
-
‫الحوائط‬ ‫بنظام‬ ‫اإلنشاء‬
‫الحاملة‬
2
-
‫الخرسانية‬ ‫اإلنشائية‬ ‫الهياكل‬ ‫بنظام‬ ‫اإلنشاء‬

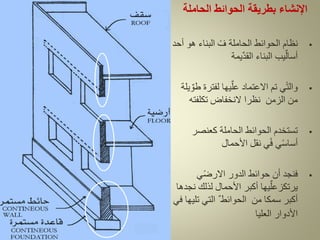

5. ‫الحاملة‬ ‫الحوائط‬ ‫بطريقة‬ ‫اإلنشاء‬
▪
‫نظام‬
‫أح‬ ‫هو‬ ‫البناء‬ ً‫ف‬ ‫الحاملة‬ ‫الحوائط‬
‫د‬
‫يب‬ٌ‫ل‬‫أسا‬
‫البناء‬
‫ٌيمة‬‫د‬‫الق‬
▪
‫ي‬ً‫ت‬‫وال‬
‫االعتماد‬ ‫تم‬
‫يها‬ٌ‫ل‬‫ع‬
‫لفترة‬
‫ط‬
‫يلة‬ ٌ‫و‬
‫من‬
‫الزمن‬
‫نظرا‬
‫تكلفته‬ ‫النخفاض‬
▪
‫تستخدم‬
‫كعنصر‬ ‫الحاملة‬ ‫الحوائط‬
‫ي‬ً‫ف‬ ‫ي‬ً‫س‬‫أسا‬
‫األحمال‬ ‫نقل‬
▪
‫فنجد‬
‫الدور‬ ‫حوائط‬ ‫أن‬
‫ي‬ً‫ض‬‫االر‬
‫أكبر‬ ‫يها‬ٌ‫ل‬‫يرتكزع‬
‫لذلك‬ ‫األحمال‬
‫نج‬
‫دها‬
‫أكبر‬
‫من‬ ‫سمكا‬
ٌ ‫الحوائط‬
‫تلي‬ ‫التي‬
‫في‬ ‫ها‬
‫العليا‬ ‫األدوار‬

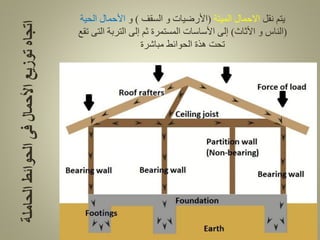

6. ‫نقل‬ ‫يتم‬
‫الميتة‬ ‫االحمال‬
(
‫السقف‬ ‫و‬ ‫األرضيات‬
)
‫و‬
‫الحية‬ ‫األحمال‬
(
‫األثاث‬ ‫و‬ ‫الناس‬
)
‫تقع‬ ‫التى‬ ‫التربة‬ ‫إلى‬ ‫ثم‬ ‫المستمرة‬ ‫األساسات‬ ‫إلى‬
‫مباشرة‬ ‫الحوائط‬ ‫هذة‬ ‫تحت‬
‫الحاملة‬
‫الحوائط‬
‫فى‬
‫األحمال‬
‫توزيع‬
‫اتجاه‬

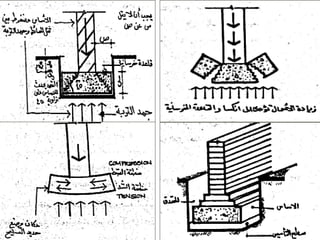

7. ‫مستمرة‬ ‫اساسات‬
(Strip Footing)

10. ‫المبنى‬ ‫الرتفاع‬ ‫تبعا‬ ‫الحامل‬ ‫الحائط‬ ‫سمك‬ ‫تحديد‬
‫الخارجي‬ ‫الحائط‬ ‫سمك‬ ‫الطوابق‬ ‫عدد‬ ‫المبنى‬ ‫ارتفاع‬
25
‫الدروه‬ ‫فيها‬ ‫بما‬ ‫سم‬ ‫طابق‬
2 7
‫متر‬
‫االرضى‬ ‫الدور‬ ‫سمك‬
38
‫سم‬
‫الدروة‬ ‫و‬ ‫الثاني‬ ‫والدور‬
25
‫سم‬
‫طابق‬
3 10
‫متر‬
‫لالرضي‬ ‫الخارجى‬ ‫الحائط‬ ‫سمك‬
51
‫سم‬
‫الثاني‬ ‫و‬ ‫واالول‬
38
‫سم‬
‫والدروة‬ ‫الرابع‬ ‫و‬ ‫الثالث‬ ‫و‬
25
‫سم‬
‫طابق‬
4 13
‫متر‬
‫االول‬ ‫و‬ ‫لالرضي‬ ‫الخارجى‬ ‫الحائط‬ ‫سمك‬
51
‫سم‬
‫الثالث‬ ‫و‬ ‫والثاني‬
38
‫سم‬
‫الدروة‬ ‫و‬ ‫الخامس‬ ‫و‬ ‫الرابع‬
25
‫سم‬
‫طابق‬
5 16
‫متر‬

11. ‫البناء‬
‫منها‬ ‫أساسيه‬ ‫عناصر‬ ‫يتطلب‬ ‫الحامله‬ ‫بالحوائط‬
:
1
-
‫لخصائص‬ ‫جيده‬ ‫دراسة‬
‫التربه‬
2
-
‫كبيره‬ ‫احتمال‬ ‫قوة‬ ‫لها‬ ‫الطوب‬ ‫من‬ ‫أنواع‬ ‫استخدام‬
..
‫قديما‬ ‫استخدم‬ ‫وقد‬
‫الحجر‬
..
‫الطيني‬ ‫الطابوق‬ ‫ثم‬
(
‫اآلجر‬
)
‫أو‬ ‫الطابوق‬ ‫استخدم‬ ‫وبعدها‬
‫البلوك‬
‫أو‬ ‫المصمت‬ ‫الخرساني‬
‫المجوف‬

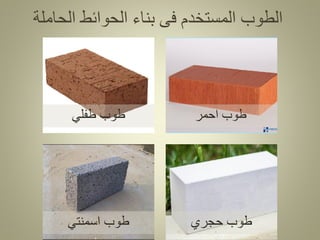

15. ‫طفلي‬ ‫طوب‬
‫اسمنتي‬ ‫طوب‬ ‫حجري‬ ‫طوب‬
‫احمر‬ ‫طوب‬
‫الحاملة‬ ‫الحوائط‬ ‫بناء‬ ‫فى‬ ‫المستخدم‬ ‫الطوب‬

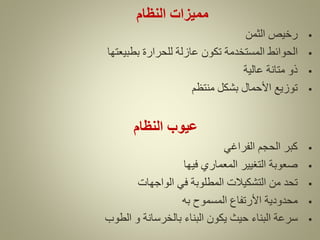

16. ‫النظام‬ ‫مميزات‬
▪
‫الثمن‬ ‫رخيص‬
▪
‫بطبيعتها‬ ‫للحرارة‬ ‫عازلة‬ ‫تكون‬ ‫المستخدمة‬ ‫الحوائط‬
▪
‫عالية‬ ‫متانة‬ ‫ذو‬
▪
‫منتظم‬ ‫بشكل‬ ‫األحمال‬ ‫توزيع‬
‫النظام‬ ‫عيوب‬
▪
‫الفراغي‬ ‫الحجم‬ ‫كبر‬
▪
‫فيها‬ ‫المعماري‬ ‫التغيير‬ ‫صعوبة‬
▪
‫الواجهات‬ ‫في‬ ‫المطلوبة‬ ‫التشكيالت‬ ‫من‬ ‫تحد‬
▪
‫به‬ ‫المسموح‬ ‫األرتفاع‬ ‫محدودية‬
▪
‫الطوب‬ ‫و‬ ‫بالخرسانة‬ ‫البناء‬ ‫يكون‬ ‫حيث‬ ‫البناء‬ ‫سرعة‬

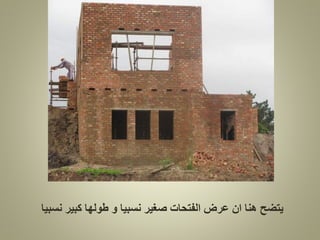

17. ‫نسبيا‬ ‫كبير‬ ‫طولها‬ ‫و‬ ‫نسبيا‬ ‫صغير‬ ‫الفتحات‬ ‫عرض‬ ‫ان‬ ‫هنا‬ ‫يتضح‬

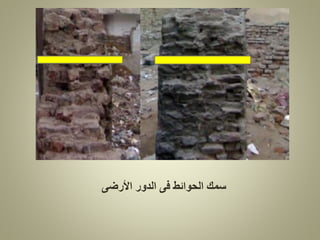

18. ‫األرضى‬ ‫الدور‬ ‫فى‬ ‫الحوائط‬ ‫سمك‬

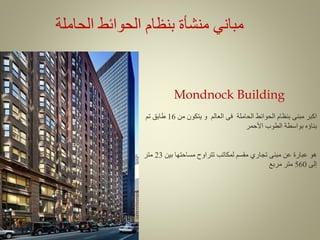

19. ‫الحاملة‬ ‫الحوائط‬ ‫بنظام‬ ‫منشأة‬ ‫مباني‬
Mondnock Building
‫من‬ ‫يتكون‬ ‫و‬ ‫العالم‬ ‫فى‬ ‫الحاملة‬ ‫الحوائط‬ ‫بنظام‬ ‫مبنى‬ ‫اكبر‬
16
‫تم‬ ‫طابق‬
‫األحمر‬ ‫الطوب‬ ‫بواسطة‬ ‫بناؤه‬
‫بين‬ ‫مساحتها‬ ‫تتراوح‬ ‫لمكاتب‬ ‫مقسم‬ ‫تجاري‬ ‫مبنى‬ ‫عن‬ ‫عبارة‬ ‫هو‬
23
‫متر‬
‫إلى‬
560
‫مربع‬ ‫متر‬

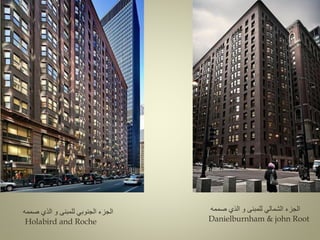

20. ‫صممه‬ ‫الذي‬ ‫و‬ ‫للمبنى‬ ‫الجنوبي‬ ‫الجزء‬
Holabird and Roche
‫صممه‬ ‫الذي‬ ‫و‬ ‫للمبنى‬ ‫الشمالي‬ ‫الجزء‬
Danielburnham & john Root

21. ‫المبى‬ ‫داخل‬ ‫من‬ ‫صورة‬

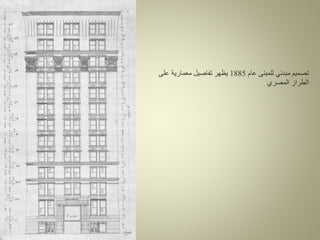

22. ‫عام‬ ‫للمبنى‬ ‫مبدئي‬ ‫تصميم‬
1885
‫على‬ ‫معمارية‬ ‫تفاصيل‬ ‫يظهر‬
‫المصري‬ ‫الطراز‬

23. ‫مساحة‬ ‫يشغل‬ ‫الحاملة‬ ‫الحوائط‬ ‫بنظام‬ ‫المبنية‬ ‫المنشأت‬ ‫أحد‬ ‫هو‬
7906
‫متر‬
‫منهما‬ ‫كال‬ ‫ارتفاع‬ ‫مأذنتان‬ ‫له‬ ‫مربع‬
81.6
‫المبنى‬ ‫ارتفاع‬ ‫بينمتا‬ ‫متر‬
37.7
‫متر‬
‫بالقاهرة‬ ‫حسن‬ ‫السلطان‬ ‫مسجد‬
‫حسن‬ ‫السلطان‬ ‫لمسجد‬ ‫األفقي‬ ‫المسقط‬

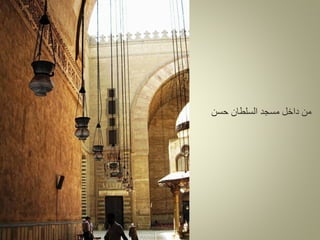

24. ‫حسن‬ ‫السلطان‬ ‫مسجد‬ ‫داخل‬ ‫من‬

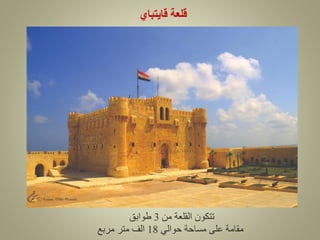

25. ‫قايتباي‬ ‫قلعة‬
‫من‬ ‫القلعة‬ ‫تتكون‬
3
‫طوابق‬
‫حوالي‬ ‫مساحة‬ ‫على‬ ‫مقامة‬
18
‫مربع‬ ‫متر‬ ‫الف‬

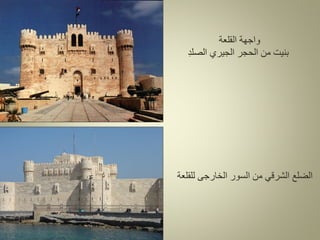

26. ‫القلعة‬ ‫واجهة‬
‫الصلد‬ ‫الجيري‬ ‫الحجر‬ ‫من‬ ‫بنيت‬
‫للقلعة‬ ‫الخارجى‬ ‫السور‬ ‫من‬ ‫الشرقي‬ ‫الضلع‬

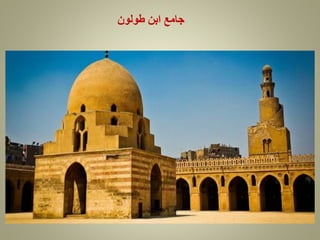

27. ‫طولون‬ ‫ابن‬ ‫جامع‬

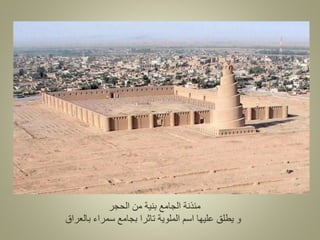

28. ‫الحجر‬ ‫من‬ ‫بنية‬ ‫الجامع‬ ‫مئذنة‬
‫بالعراق‬ ‫سمراء‬ ‫بجامع‬ ‫تاثرا‬ ‫الملوية‬ ‫اسم‬ ‫عليها‬ ‫يطلق‬ ‫و‬

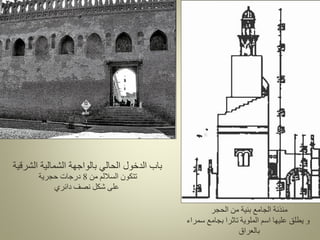

29. ‫الشرقية‬ ‫الشمالية‬ ‫بالواجهة‬ ‫الحالي‬ ‫الدخول‬ ‫باب‬
‫من‬ ‫الساللم‬ ‫تتكون‬
8
‫حجرية‬ ‫درجات‬
‫دائري‬ ‫نصف‬ ‫شكل‬ ‫على‬
‫الحجر‬ ‫من‬ ‫بنية‬ ‫الجامع‬ ‫مئذنة‬
‫سمراء‬ ‫بجامع‬ ‫تاثرا‬ ‫الملوية‬ ‫اسم‬ ‫عليها‬ ‫يطلق‬ ‫و‬
‫بالعراق‬

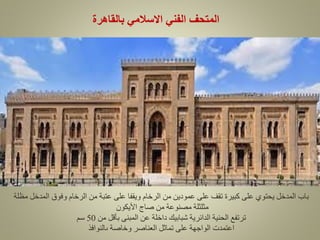

30. ‫بالقاهرة‬ ‫االسالمي‬ ‫الفني‬ ‫المتحف‬
‫مظلة‬ ‫المدخل‬ ‫وفوق‬ ‫الرخام‬ ‫من‬ ‫عتبة‬ ‫على‬ ‫ويقفا‬ ‫الرخام‬ ‫من‬ ‫عمودين‬ ‫على‬ ‫تقف‬ ‫كبيرة‬ ‫على‬ ‫يحتوي‬ ‫المدخل‬ ‫باب‬
‫األيكون‬ ‫صاج‬ ‫من‬ ‫مصنوعة‬ ‫مثلثلة‬
‫من‬ ‫بأقل‬ ‫المبنى‬ ‫عن‬ ‫داخلة‬ ‫شبابيك‬ ‫الدائرية‬ ‫الحنية‬ ‫ترتفع‬
50
‫سم‬
‫ىالنوافذ‬ ‫وخاصة‬ ‫العناصر‬ ‫تماثل‬ ‫على‬ ‫الواجهة‬ ‫اعتمدت‬

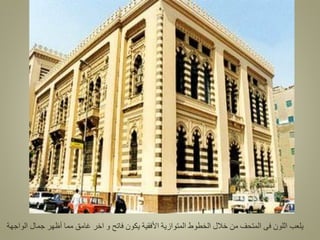

31. ‫الواجهة‬ ‫جمال‬ ‫أظهر‬ ‫مما‬ ‫غامق‬ ‫اخر‬ ‫و‬ ‫فاتح‬ ‫يكون‬ ‫األفقية‬ ‫المتوازية‬ ‫الخطوط‬ ‫خالل‬ ‫من‬ ‫المتحف‬ ‫فى‬ ‫اللون‬ ‫يلعب‬

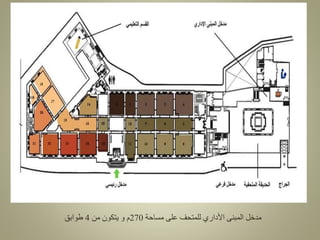

32. ‫مساحة‬ ‫على‬ ‫للمتحف‬ ‫األداري‬ ‫المبنى‬ ‫مدخل‬
270
‫من‬ ‫يتكون‬ ‫و‬ ‫م‬
4
‫طوابق‬

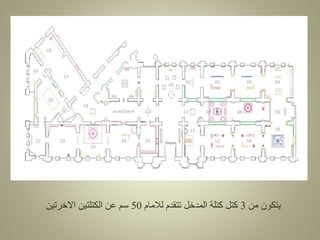

33. ‫من‬ ‫يتكون‬
3
‫لالمام‬ ‫تتقدم‬ ‫المدخل‬ ‫كتلة‬ ‫كتل‬
50
‫االخرتين‬ ‫الكتلتين‬ ‫عن‬ ‫سم‬

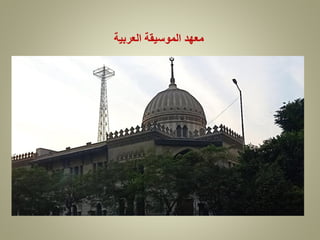

34. ‫العربية‬ ‫الموسيقة‬ ‫معهد‬

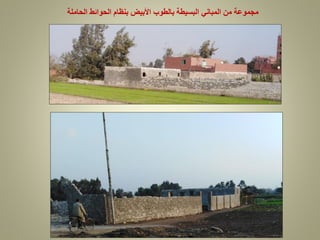

39. ‫الحاملة‬ ‫الحوائط‬ ‫بنظام‬ ‫األبيض‬ ‫بالطوب‬ ‫البسيطة‬ ‫المباني‬ ‫من‬ ‫مجموعة‬
