الوثيقة تناقش أنواع الشدات المستخدمة في البناء وأهميتها في عملية الإنشاء، حيث تتضمن معلومات عن مكونات وأنظمة الشدات الخشبية وطرق تنفيذها. كما تركز على الخصائص اللازمة لتوفير استقرار وأمان الشدات أثناء صب الخرسانة. تشمل الوثيقة خطوات تفصيلية لإنشاء الشدات وكيفية ضبط المنسوب والارتفاعات المطلوبة في مواقع العمل.

1. : ‫من‬ ‫مقدم‬
‫الديب‬ ‫علي‬ ‫علي‬ ‫السيد‬ ‫ندى‬
) ‫الهندسة‬ ‫كلية‬ ( ‫الزقازيق‬ ‫جامعة‬
‫الثانيه‬ ‫الفرقة‬
‫عماره‬ ‫قسم‬
‫الحسينيه‬ ‫مدرسة‬ ‫مشروع‬

2. ‫أنواع‬
‫الشدات‬
‫الشدات‬ ‫إتزان‬ ‫وأهميه‬ ‫تنفيذها‬ ‫وطرق‬
‫العلم‬ ‫واستمر‬ ، ‫الماضيه‬ ‫القرون‬ ‫فى‬ ‫البناء‬ ‫ومقاولى‬ ‫عمال‬ ‫العلم‬ ‫هذا‬ ‫وضع‬
‫وتم‬ ‫االنشاء‬ ‫نظم‬ ‫تطور‬ ‫مع‬
‫االستراكشر‬ ‫او‬ ‫االنشاء‬ ‫نظريات‬ ‫باستخدام‬ ‫بالموقع‬ ‫العمل‬ ‫ليتحمل‬ ‫تطويره‬
.
‫عبوات‬ ‫بمثابه‬ ‫تكون‬ ‫أن‬ ‫يجب‬ ‫ولذلك‬ ‫المراد‬ ‫بالشكل‬ ‫فيها‬ ‫الخرسانات‬ ‫لصب‬ ‫فرم‬ ‫عن‬ ‫عباره‬ ‫الخشبيه‬ ‫فالشدات‬
‫قدر‬ ‫أكبر‬ ‫على‬ ‫تكون‬ ‫أن‬ ‫ويجب‬ ‫داخلها‬ ‫المسلحه‬ ‫الخرسانات‬ ‫أعمال‬ ‫صب‬ ‫منها‬ ‫الغرض‬
‫أقل‬ ‫ألن‬ ‫المتانه‬ ‫من‬
‫بعد‬ ‫المسلحه‬ ‫الخرسانات‬ ‫في‬ ‫تكسير‬ ‫إلى‬ ً‫ا‬‫وأحيان‬ ‫بالغه‬ ‫أضرار‬ ‫إلى‬ ‫تؤدي‬ ‫أعضائها‬ ‫أحد‬ ‫تثبيت‬ ‫في‬ ‫إهمال‬
‫العيوب‬ ‫إصالح‬ ‫بعد‬ ‫عملها‬ ‫وإعاده‬ ‫الصب‬ ‫أثناء‬ ‫أو‬ ‫صبها‬
.
‫الخشبيه‬ ‫الشدات‬ ‫في‬ ‫المستخدم‬ ‫الخشب‬ ‫أنواع‬
*
‫بونتي‬
:
( ‫مقاسات‬
2
×
8
–
2
×
9
‫بوصه‬ )
.
*
‫فلليري‬
:
‫مقاسات‬
(
4
×
4
–
5
×
5
–
6
×
6
)
‫بوصه‬
.
*
‫لتزانه‬
:
( ‫مقاسات‬
1
×
4
–
1
×
5
–
1
×
6
–
1
×
8
‫بوصه‬ )
.
*
‫موسكي‬
:
( ‫مقاسات‬
2
×
4
–
2
×
5
‫بوصه‬ )
.
*
‫بغدادلي‬ ‫خشب‬
:
‫مقاسات‬
1
×
2
‫بوصه‬
.

3. ‫لألعمدة‬ ‫الخشبية‬ ‫الشدة‬
:
‫لألعمدة‬ ‫الخشبية‬ ‫الشدة‬ ‫مكونات‬
:
1.
) ‫العمود‬ ‫(جنب‬ ‫الجنب‬ ‫طبلية‬
2.
‫الرأسية‬ ‫القوائم‬
3.
‫السفلية‬ ‫البراندات‬
4.
‫العلوية‬ ‫البراندات‬
5
‫وطول‬ ‫اتجاه‬ ‫لتحديد‬ ‫السفلية‬ ‫الحطة‬ .‫ب‬ ،‫أ‬
‫العمود‬
5
‫العمود‬ ‫ظهر‬ ‫لتحديد‬ ‫السفلية‬ ‫الحطة‬ .‫ج‬
6
‫اتجاه‬ ‫لتحديد‬ ‫العلوية‬ ‫الحطة‬ .)‫ب‬،‫(أ‬
‫أعلى‬ ‫من‬ ‫العمود‬ ‫وطول‬
6
‫أعلى‬ ‫من‬ ‫العمود‬ ‫ظهر‬ ‫لتحديد‬ .‫ج‬
7
‫الشدة‬ ‫حركة‬ ‫لمنع‬ ) ‫(الشكال‬ ‫النهايز‬ .

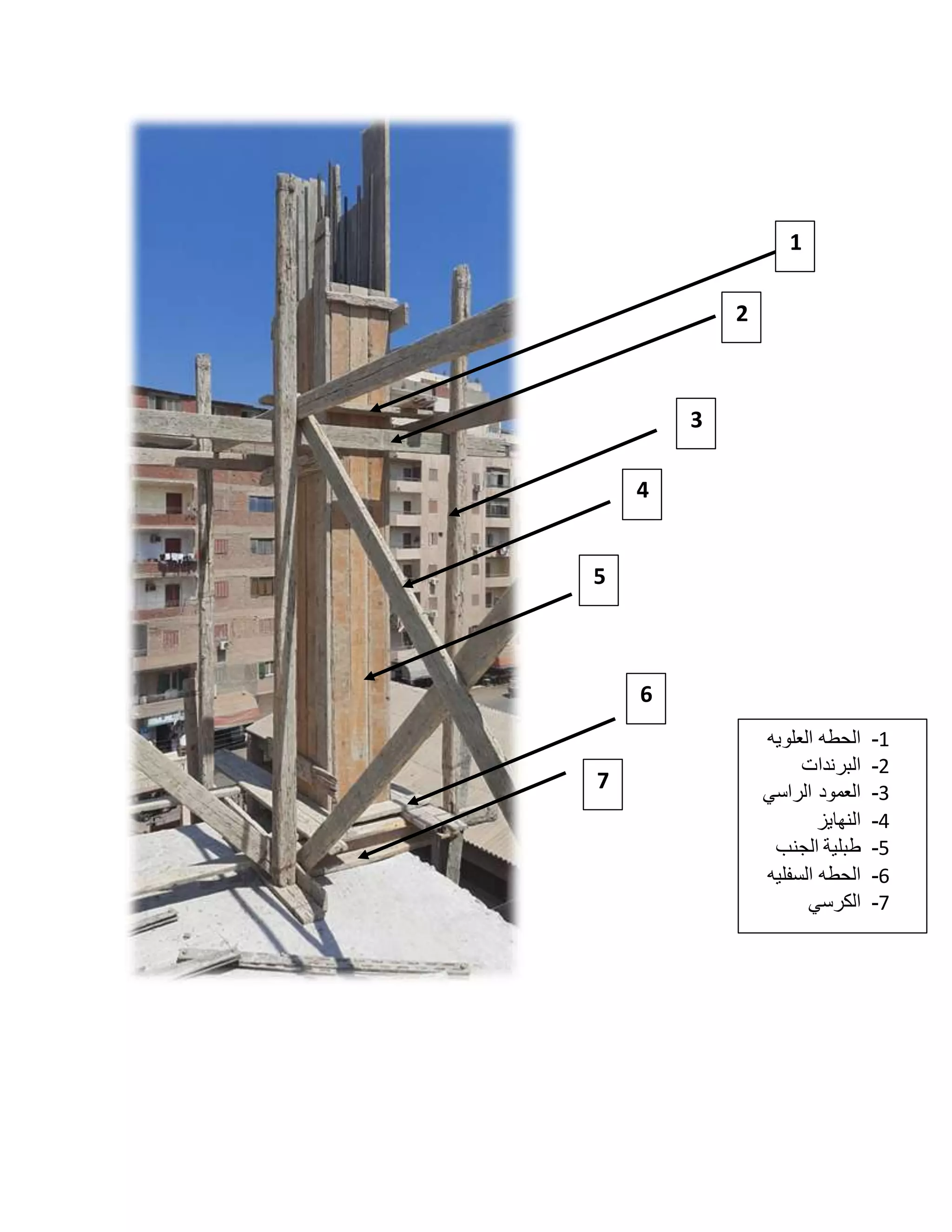

4. 1
2
3
4
5
6
7
1
-
‫العلويه‬ ‫الحطه‬
2
-
‫البرندات‬
3
-
‫الراسي‬ ‫العمود‬
4
-
‫النهايز‬
5
-
‫الجنب‬ ‫طبلية‬
6
-
‫السفليه‬ ‫الحطه‬
7
-
‫الكرسي‬

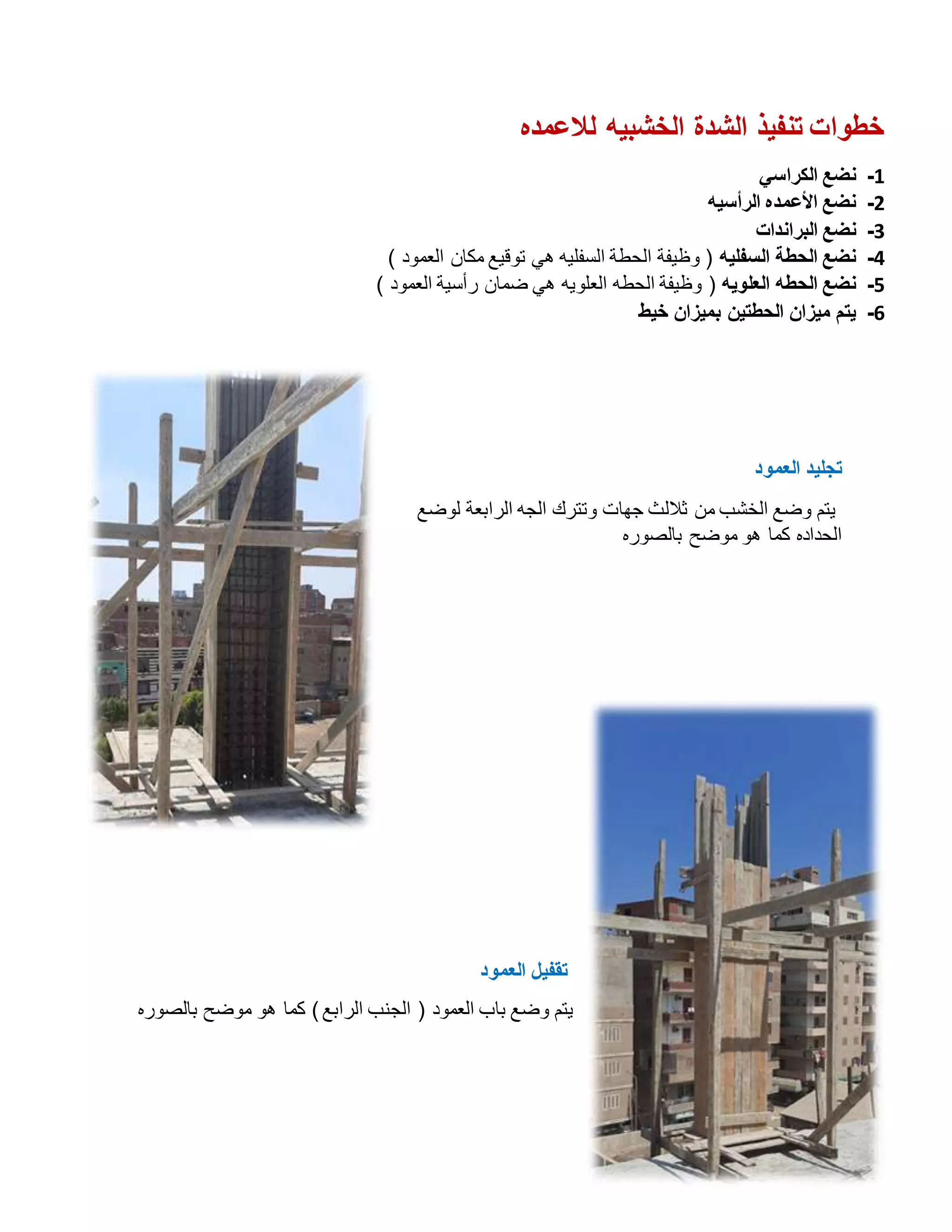

5. ‫لالعمده‬ ‫الخشبيه‬ ‫الشدة‬ ‫تنفيذ‬ ‫خطوات‬
1
-
‫الكراسي‬ ‫نضع‬
2
-
‫الرأسيه‬ ‫األعمده‬ ‫نضع‬
3
-
‫البراندات‬ ‫نضع‬
4
-
‫السفليه‬ ‫الحطة‬ ‫نضع‬
‫هي‬ ‫السفليه‬ ‫الحطة‬ ‫وظيفة‬ (
) ‫العمود‬ ‫مكان‬ ‫توقيع‬
5
-
‫العلويه‬ ‫الحطه‬ ‫نضع‬
) ‫العمود‬ ‫رأسية‬ ‫ضمان‬ ‫هي‬ ‫العلويه‬ ‫الحطه‬ ‫وظيفة‬ (
6
-
‫خيط‬ ‫بميزان‬ ‫الحطتين‬ ‫ميزان‬ ‫يتم‬
‫العمود‬ ‫تجليد‬
‫لوضع‬ ‫الرابعة‬ ‫الجه‬ ‫وتترك‬ ‫جهات‬ ‫ثاللث‬ ‫من‬ ‫الخشب‬ ‫وضع‬ ‫يتم‬
‫بالصوره‬ ‫موضح‬ ‫هو‬ ‫كما‬ ‫الحداده‬
‫العمود‬ ‫تقفيل‬
‫العمود‬ ‫باب‬ ‫وضع‬ ‫يتم‬
‫بالصوره‬ ‫موضح‬ ‫هو‬ ‫كما‬ )‫الرابع‬ ‫الجنب‬ (

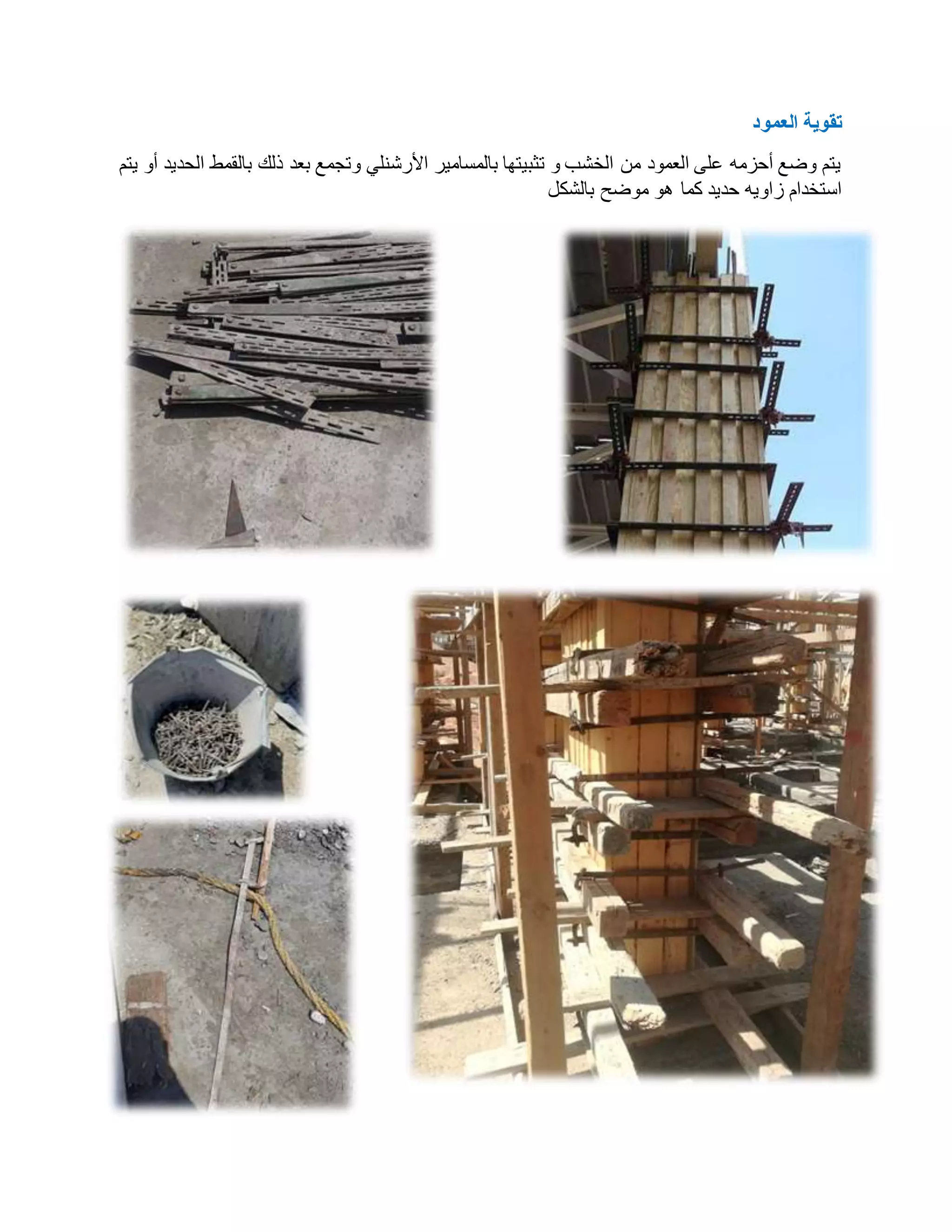

6. ‫العمود‬ ‫تقوية‬
‫الحديد‬ ‫بالقمط‬ ‫ذلك‬ ‫بعد‬ ‫وتجمع‬ ‫األرشنلي‬ ‫بالمسامير‬ ‫تثبيتها‬ ‫و‬ ‫الخشب‬ ‫من‬ ‫العمود‬ ‫على‬ ‫أحزمه‬ ‫وضع‬ ‫يتم‬
‫أ‬
‫يتم‬ ‫و‬
‫بالشكل‬ ‫موضح‬ ‫هو‬ ‫كما‬ ‫حديد‬ ‫زاويه‬ ‫استخدام‬

7. ‫للعمود‬ ‫الخشبيه‬ ‫الشده‬ ‫استالم‬
1
-
‫موضع‬ ‫من‬ ‫التأكد‬
.‫اللوح‬ ‫من‬ ‫العمود‬
2
-
.‫الخيط‬ ‫ميزان‬ ‫باستخدام‬ ‫العمود‬ ‫رأسية‬ ‫من‬ ‫التأكد‬
3
-
.‫العمود‬ ‫تقوية‬ ‫من‬ ‫التاكد‬

8. ‫والكمرات‬ ‫لألسقف‬ ‫الخشبية‬ ‫الشدات‬
‫لخرسانة‬ ‫السفلي‬ ‫السطح‬ ‫منسوب‬ ‫بتعيين‬ ‫العمل‬ ‫ويبدأ‬ ‫للمبنى‬ ‫الخرسانية‬ ‫األعمدة‬ ‫صب‬ ‫بعد‬ ‫الفورمات‬ ‫هذه‬ ‫عمل‬ ‫يتم‬
‫منسوب‬ ‫يعتبر‬ ‫والذي‬ ‫المسلح‬ ‫السقف‬
‫وتكون‬ ‫الخرسانية‬ ‫األعمدة‬ ‫على‬ "‫رب‬ِ‫ش‬ " ‫بعمل‬ ‫ذلك‬ ‫عمل‬ ‫ويتم‬ ‫للشدة‬ ‫العلوي‬ ‫الوجه‬
‫على‬ ‫الموضوع‬ ‫الشرب‬ ‫بين‬ ‫المسافة‬ ‫تمثل‬ ‫ثابتة‬ ‫لقطة‬ ‫تؤخذ‬ ‫ثم‬ ‫المبنى‬ ‫رصيف‬ ‫منسوب‬ ‫من‬ ‫واحد‬ ‫متر‬ ‫ارتفاع‬ ‫على‬ ‫عادة‬
‫ومنسو‬ ‫المذكور‬ ‫الشرب‬ ‫بين‬ ‫أخرى‬ ‫لقطات‬ ‫نأخذ‬ ‫كذلك‬ ‫للسقف‬ ‫الخشبية‬ ‫الشدة‬ ‫قاع‬ ‫ومنسوب‬ ‫األعمدة‬
‫الشدة‬ ‫فرم‬ ‫قاع‬ ‫ب‬
‫وكمراته‬ ‫األسقف‬ ‫فرم‬ ‫أفقية‬ ‫لضبط‬ ‫المائي‬ ‫أو‬ ‫المساحي‬ ‫الميزان‬ ‫يستعمل‬ ‫وقد‬ ‫المختلفة‬ ‫للكمرات‬ ‫الخشبية‬
.
‫شدة‬
‫ال‬
‫سقف‬
:
‫المائلة‬ ‫االسقف‬ ‫شدة‬
:
-
‫الواحد‬ ‫الجانب‬ ‫في‬ ‫أو‬ ‫الجانبين‬ ‫في‬ ‫نقطتين‬ ‫وأوطى‬ ‫نقطة‬ ‫أعلى‬ ‫منسوب‬ ‫ضبط‬ ‫مع‬ ‫العادية‬ ‫الشدات‬ ‫نظام‬ ‫بنفس‬ ‫تجرى‬
‫المطلوب‬ ‫الميل‬ ‫إلعطاء‬ ‫السقف‬ ‫ميل‬ ‫حسب‬ ‫المستعملة‬ ‫القوائم‬ ‫ارتفاع‬ ‫يتدرج‬ ‫بحيث‬ ‫والتخشيب‬ ‫التعريق‬ ‫يبدأ‬ ‫ثم‬ ‫الحالة‬ ‫حسب‬
.
‫أخذ‬ ‫فيجب‬ ً‫ا‬‫منحني‬ ‫السقف‬ ‫كان‬ ‫وإذا‬
‫إحداثيات‬
‫تح‬ ‫له‬ ‫وتؤخذ‬ ‫نقط‬ ‫عدة‬ ‫في‬
‫االرتفاع‬ ‫ضبط‬ ‫مع‬ ‫ثابت‬ ‫منسوب‬ ‫من‬ ‫ارتفاعات‬ ‫شية‬
‫العادية‬ ‫كاألسقف‬ ‫فتشد‬ ‫المدرجة‬ ‫األسقف‬ ‫أما‬ ‫والمسارح‬ ‫المدرجات‬ ‫أسقف‬ ‫في‬ ‫الحالة‬ ‫هذه‬ ‫وتظهر‬ ‫منسوب‬ ‫فيها‬ ‫نقطة‬ ‫كل‬ ‫عند‬
ً‫ا‬‫تمام‬
.

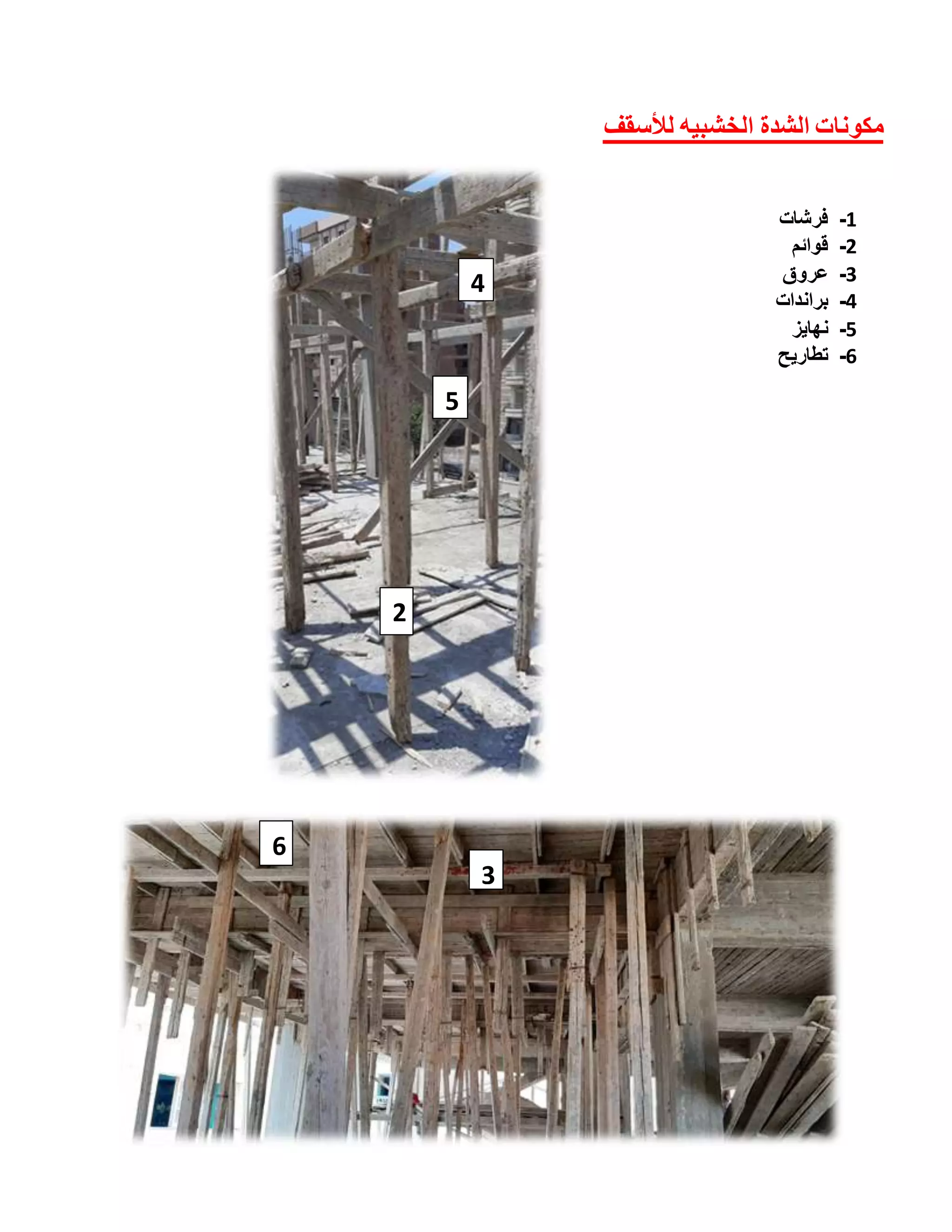

9. ‫لألسقف‬ ‫الخشبيه‬ ‫الشدة‬ ‫مكونات‬
1
-
‫فرشات‬
2
-
‫قوائم‬
3
-
‫عروق‬
4
-
‫براندات‬
5
-
‫نهايز‬
6
-
‫تطاريح‬
2
4
5
3
6

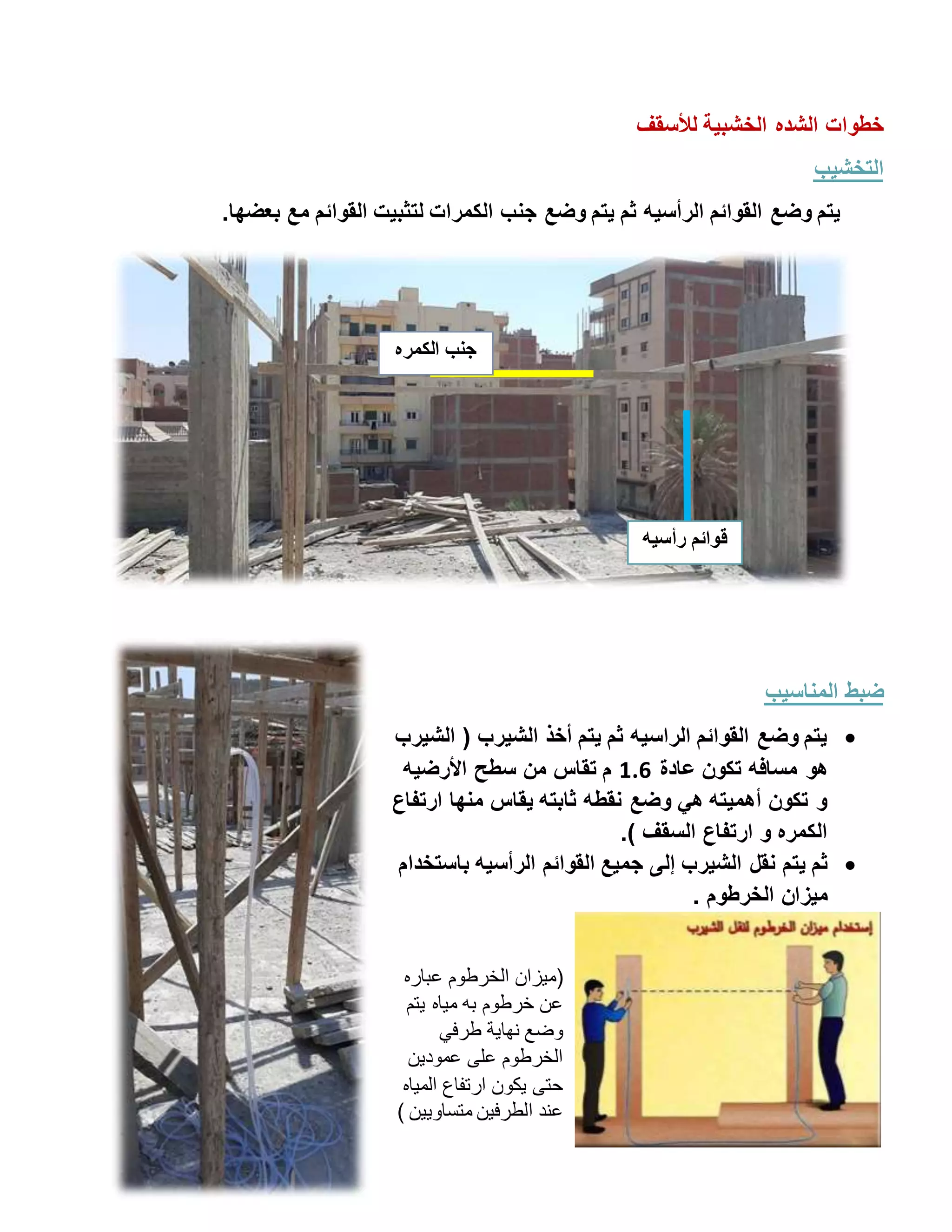

11. ‫لألسقف‬ ‫الخشبية‬ ‫الشده‬ ‫خطوات‬
‫التخشيب‬
.‫بعضها‬ ‫مع‬ ‫القوائم‬ ‫لتثبيت‬ ‫الكمرات‬ ‫جنب‬ ‫وضع‬ ‫يتم‬ ‫ثم‬ ‫الرأسيه‬ ‫القوائم‬ ‫وضع‬ ‫يتم‬
‫المناسيب‬ ‫ضبط‬

‫الش‬ ‫أخذ‬ ‫يتم‬ ‫ثم‬ ‫الراسيه‬ ‫القوائم‬ ‫وضع‬ ‫يتم‬
‫ي‬
‫الش‬ ( ‫رب‬
‫ي‬
‫رب‬
‫هو‬
‫عادة‬ ‫تكون‬ ‫مسافه‬
1.6
‫سطح‬ ‫من‬ ‫تقاس‬ ‫م‬
‫األرضيه‬
‫ارتفاع‬ ‫منها‬ ‫يقاس‬ ‫ثابته‬ ‫نقطه‬ ‫وضع‬ ‫هي‬ ‫أهميته‬ ‫تكون‬ ‫و‬
.) ‫السقف‬ ‫ارتفاع‬ ‫و‬ ‫الكمره‬

‫نقل‬ ‫يتم‬ ‫ثم‬
‫باستخدام‬ ‫الرأسيه‬ ‫القوائم‬ ‫جميع‬ ‫إلى‬ ‫الشيرب‬
‫ميزان‬
‫الخرطوم‬
.
(
‫عباره‬ ‫الخرطوم‬ ‫ميزان‬
‫يتم‬ ‫مياه‬ ‫به‬ ‫خرطوم‬ ‫عن‬
‫طرفي‬ ‫نهاية‬ ‫وضع‬
‫عمودين‬ ‫على‬ ‫الخرطوم‬
‫المياه‬ ‫ارتفاع‬ ‫يكون‬ ‫حتى‬
‫ا‬ ‫عند‬
‫متساويين‬ ‫لطرفين‬
)
‫الكمره‬ ‫جنب‬
‫رأسيه‬ ‫قوائم‬

12. ‫لألسقف‬ ‫الخشبيه‬ ‫الشده‬ ‫استالم‬

‫الشرب‬ ‫ارتفاع‬ ‫من‬ ‫التأكد‬ ‫يتم‬
.

‫الكمره‬ ‫و‬ ‫الشيرب‬ ‫بين‬ ‫المسافه‬ ‫قياس‬ ‫يتم‬
.

‫السقف‬ ‫و‬ ‫الشيرب‬ ‫بين‬ ‫المسافه‬ ‫و‬
.
‫و‬ ‫الشيرب‬ ‫بين‬ ‫المسافه‬
‫السقف‬
‫و‬ ‫الشيرب‬ ‫بين‬ ‫المسافه‬
‫الكمره‬

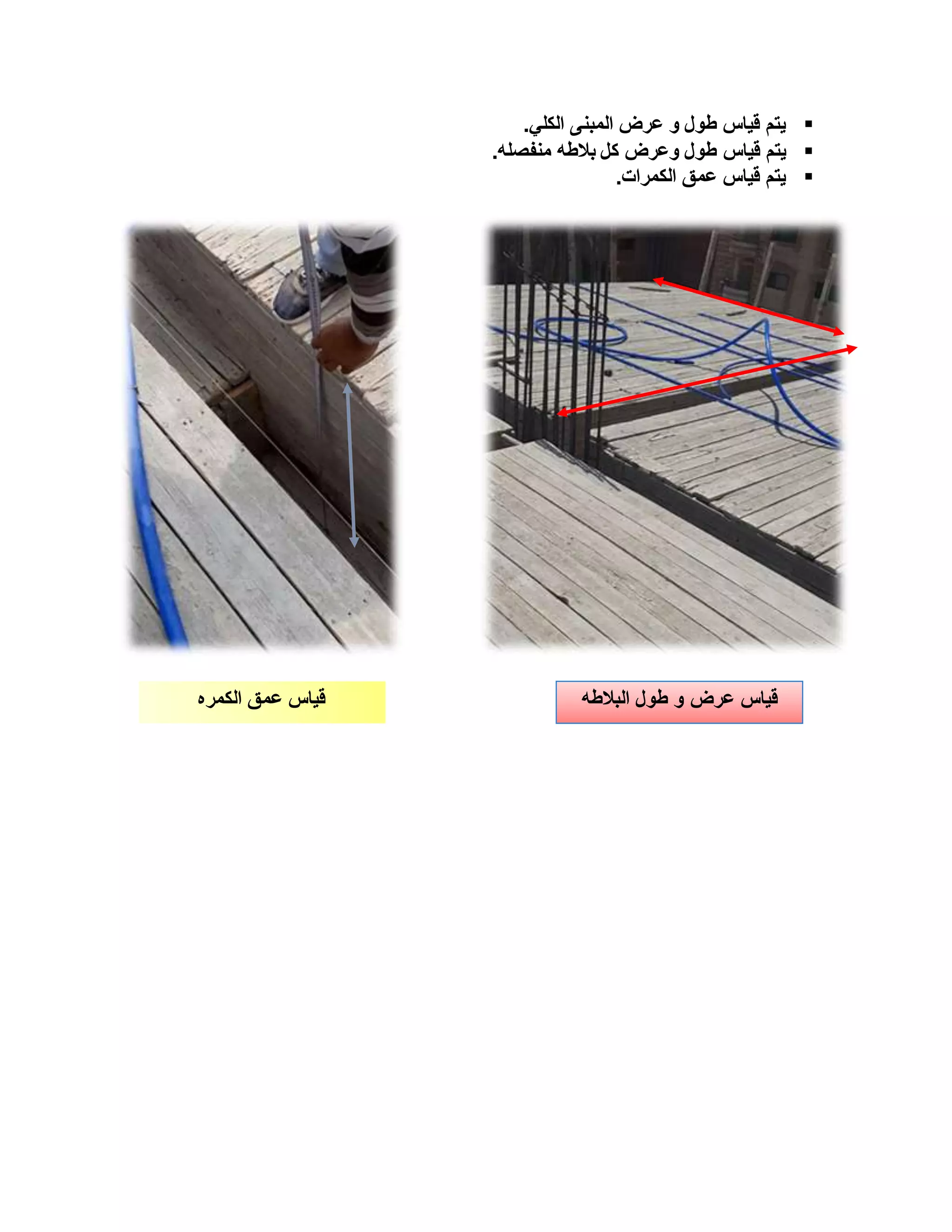

13. 
‫الكلي‬ ‫المبنى‬ ‫عرض‬ ‫و‬ ‫طول‬ ‫قياس‬ ‫يتم‬
.

‫قياس‬ ‫يتم‬
‫منفصله‬ ‫بالطه‬ ‫كل‬ ‫وعرض‬ ‫طول‬
.

‫الكمرات‬ ‫عمق‬ ‫قياس‬ ‫يتم‬
.
‫الكمره‬ ‫عمق‬ ‫قياس‬ ‫قياس‬
‫البالطه‬ ‫طول‬ ‫و‬ ‫عرض‬

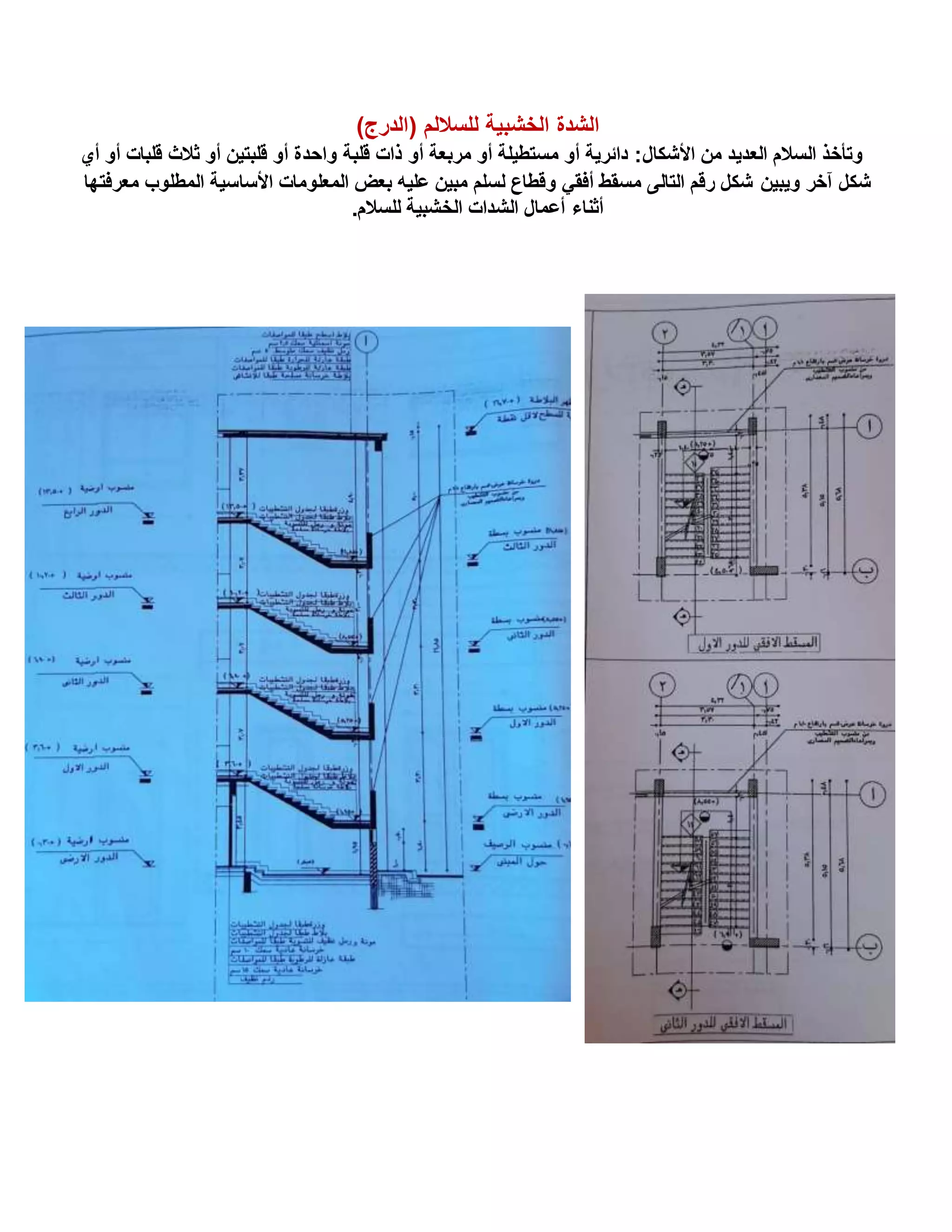

14. )‫(الدرج‬ ‫للساللم‬ ‫الخشبية‬ ‫الشدة‬
‫أي‬ ‫أو‬ ‫قلبات‬ ‫ثالث‬ ‫أو‬ ‫قلبتين‬ ‫أو‬ ‫واحدة‬ ‫قلبة‬ ‫ذات‬ ‫أو‬ ‫مربعة‬ ‫أو‬ ‫مستطيلة‬ ‫أو‬ ‫دائرية‬ :‫األشكال‬ ‫من‬ ‫العديد‬ ‫السالم‬ ‫وتأخذ‬
‫ويبين‬ ‫آخر‬ ‫شكل‬
‫معرفتها‬ ‫المطلوب‬ ‫األساسية‬ ‫المعلومات‬ ‫بعض‬ ‫عليه‬ ‫مبين‬ ‫لسلم‬ ‫وقطاع‬ ‫أفقي‬ ‫مسقط‬ ‫التالى‬ ‫رقم‬ ‫شكل‬
‫للسالم‬ ‫الخشبية‬ ‫الشدات‬ ‫أعمال‬ ‫أثناء‬
.

15. ‫للساللم‬ ‫الخشبية‬ ‫الشده‬ ‫مكونات‬
1
-
‫رأسية‬ ‫قوائم‬
2
-
‫العرقات‬
3
-
‫التطاريح‬
4
-
‫التطبيق‬
5
-
‫السلم‬ ‫جنب‬
6
-
‫لتقوية‬ ‫وسفلي‬،‫علوي‬ ‫مربوع‬
‫الجنب‬
7
-
‫القوائم‬ ‫تحت‬ ‫فرشات‬
‫باألرضي‬
‫ة‬
‫للساللم‬ ‫الخشبية‬ ‫الشدة‬ ‫تنفيذ‬ ‫خطوات‬
:
‫التطبيق‬ ‫اعمال‬
1
-
‫الكونتر‬ ‫ألواح‬ ‫من‬‫التطبيق‬
‫مالمين‬
2
-
‫الداخلى‬ ‫الجنب‬
3
-
‫الخارجي‬ ‫الداير‬
4
-
‫للصدفة‬ ‫الحديد‬ ‫أشاير‬
‫الوسطى‬

16. ‫السلم‬ ‫درج‬ ‫رسم‬
:
1
-
‫لطول‬ ‫مساو‬ ‫الدرج‬ ‫لوح‬
‫الدرجة‬
2
-
‫النائمة‬ ‫تمثل‬ ‫خشب‬ ‫متاليت‬
‫للسلم‬
3
-
‫لوح‬
‫لحفظ‬ ‫لتزانة‬ ‫خشب‬
‫الدرج‬ ‫مسافات‬
4
-
‫لحفظ‬ ‫رأسية‬ ‫خشب‬ ‫متاليت‬
‫الدرجة‬ ‫رأسية‬
‫األفقي‬ ‫علي‬ ‫جميعها‬ ‫والمقاسات‬ )‫للرسومات‬ ‫(طبقا‬ ‫للسلم‬ ‫القوائم‬ ‫عرض‬ ‫من‬ ‫التأكد‬
1
-
‫لحفظ‬ ‫لتزانة‬ ‫خشب‬ ‫لوح‬
‫الدرج‬ ‫مسافات‬
2
-
‫الدرج‬ ‫لرسم‬ ‫خشب‬ ‫ألواح‬
‫علي‬ ‫مثبتة‬ )‫القوائم‬ (
‫القلبة‬ ‫بطول‬ ‫السلم‬ ‫جاني‬
3
-
‫ألواح‬ ‫قوية‬
‫الدرج‬
‫فليري‬ ‫خشب‬ ‫بمرابيع‬
4
-
‫مع‬ ‫مثبتة‬ ‫رأسية‬ ‫متاليت‬
‫السلم‬ ‫جنب‬
5
-
‫السلم‬ ‫تسليح‬ ‫حديد‬

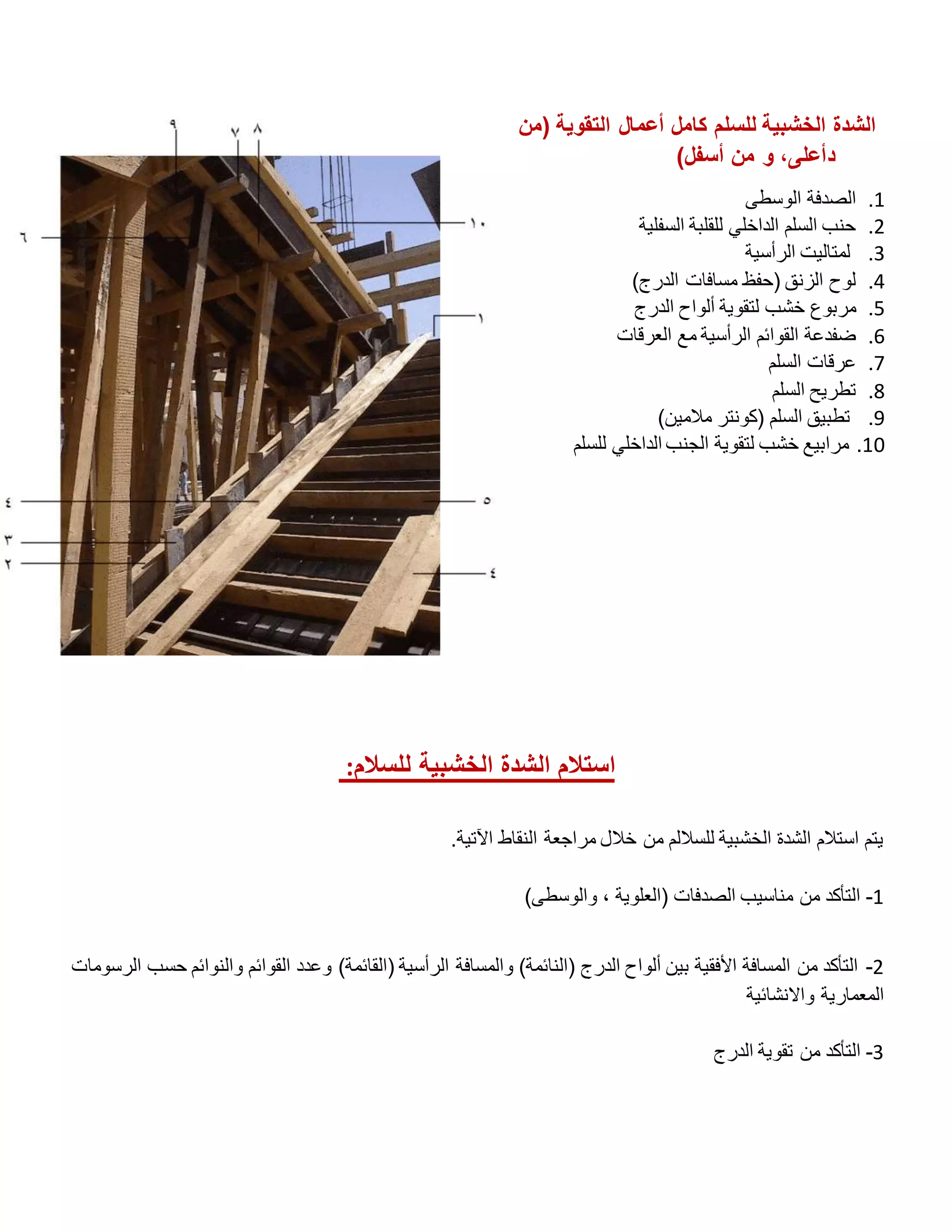

17. ‫(من‬ ‫التقوية‬ ‫أعمال‬ ‫كامل‬ ‫للسلم‬ ‫الخشبية‬ ‫الشدة‬
‫د‬
)‫أسفل‬ ‫من‬ ‫و‬ ،‫أعلى‬
1
.
‫الوسطى‬ ‫الصدفة‬
2
.
‫السفلية‬ ‫للقلبة‬ ‫الداخلي‬ ‫السلم‬ ‫حنب‬
3
.
‫الرأسية‬ ‫لمتاليت‬
4
.
)‫الدرج‬ ‫مسافات‬ ‫(حفظ‬ ‫الزنق‬ ‫لوح‬
5
.
‫ألواح‬ ‫لتقوية‬ ‫خشب‬ ‫مربوع‬
‫الدرج‬
6
.
‫العرقات‬ ‫مع‬ ‫الرأسية‬ ‫القوائم‬ ‫ضفدعة‬
7
.
‫السلم‬ ‫عرقات‬
8
.
‫السلم‬ ‫تطريح‬
9
.
)‫مالمين‬ ‫(كونتر‬ ‫السلم‬ ‫تطبيق‬
10
.
‫للسلم‬ ‫الداخلي‬ ‫الجنب‬ ‫لتقوية‬ ‫خشب‬ ‫مرابيع‬
‫للسالم‬ ‫الخشبية‬ ‫الشدة‬ ‫استالم‬
:
‫اآلتية‬ ‫النقاط‬ ‫مراجعة‬ ‫خالل‬ ‫من‬ ‫للساللم‬ ‫الخشبية‬ ‫الشدة‬ ‫استالم‬ ‫يتم‬
.
1
-
)‫والوسطى‬ ، ‫(العلوية‬ ‫الصدفات‬ ‫مناسيب‬ ‫من‬ ‫التأكد‬
2
-
‫الرسومات‬ ‫حسب‬ ‫والنوائم‬ ‫القوائم‬ ‫وعدد‬ )‫(القائمة‬ ‫الرأسية‬ ‫والمسافة‬ )‫(النائمة‬ ‫الدرج‬ ‫ألواح‬ ‫بين‬ ‫األفقية‬ ‫المسافة‬ ‫من‬ ‫التأكد‬
‫واالنشائية‬ ‫المعمارية‬
3
-
‫الدرج‬ ‫تقوية‬ ‫من‬ ‫التأكد‬
