1. 数式を使わず
イメージで理解する
EMアルゴリズム
@yag_ays
参考：「パターン認識と機械学習」下巻9章
Machine Learning Advent Calendar 2013

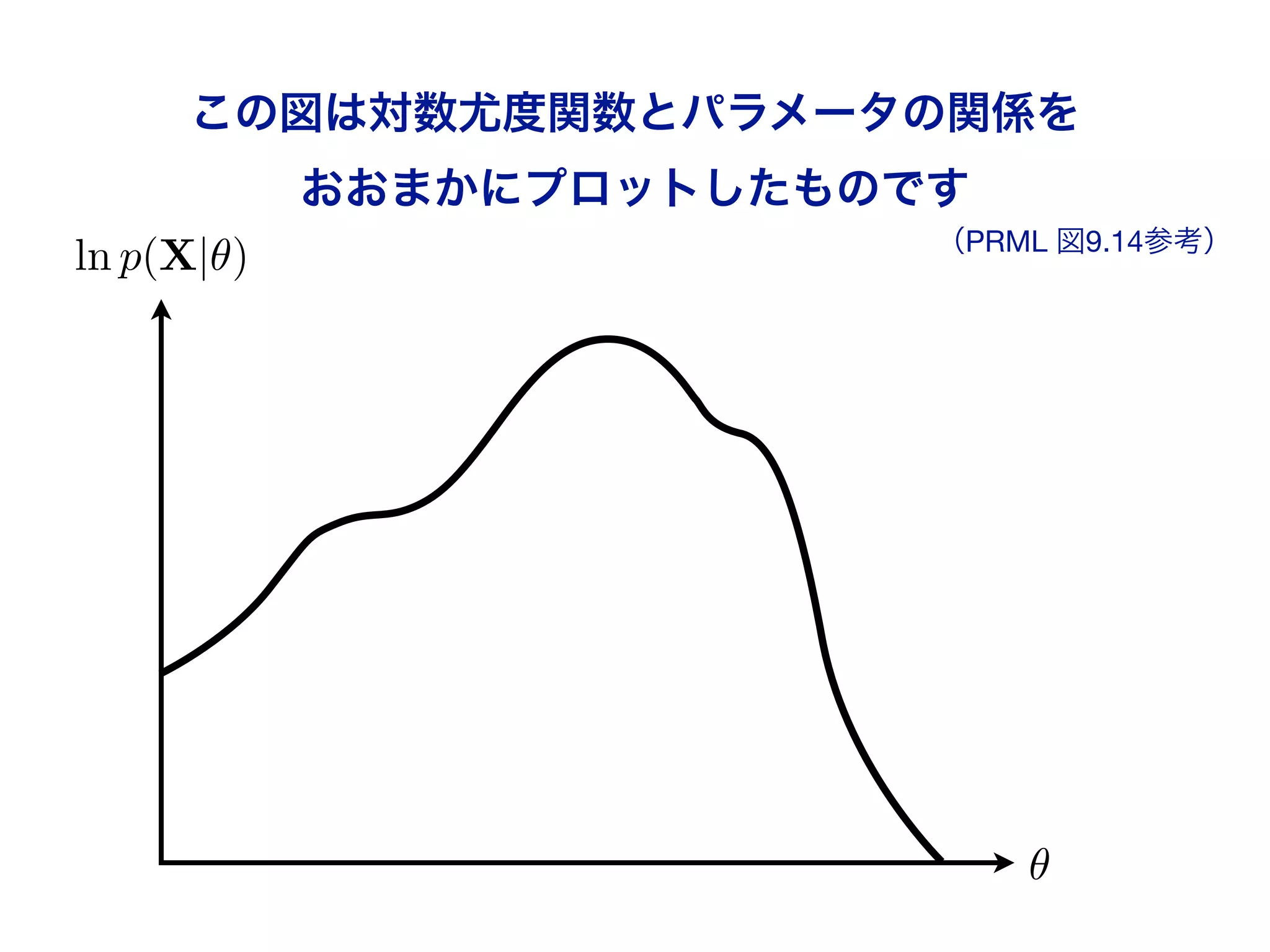

2. この図は対数尤度関数とパラメータの関係を
おおまかにプロットしたものです
ln p(X|✓)
（PRML 図9.14参考）
✓

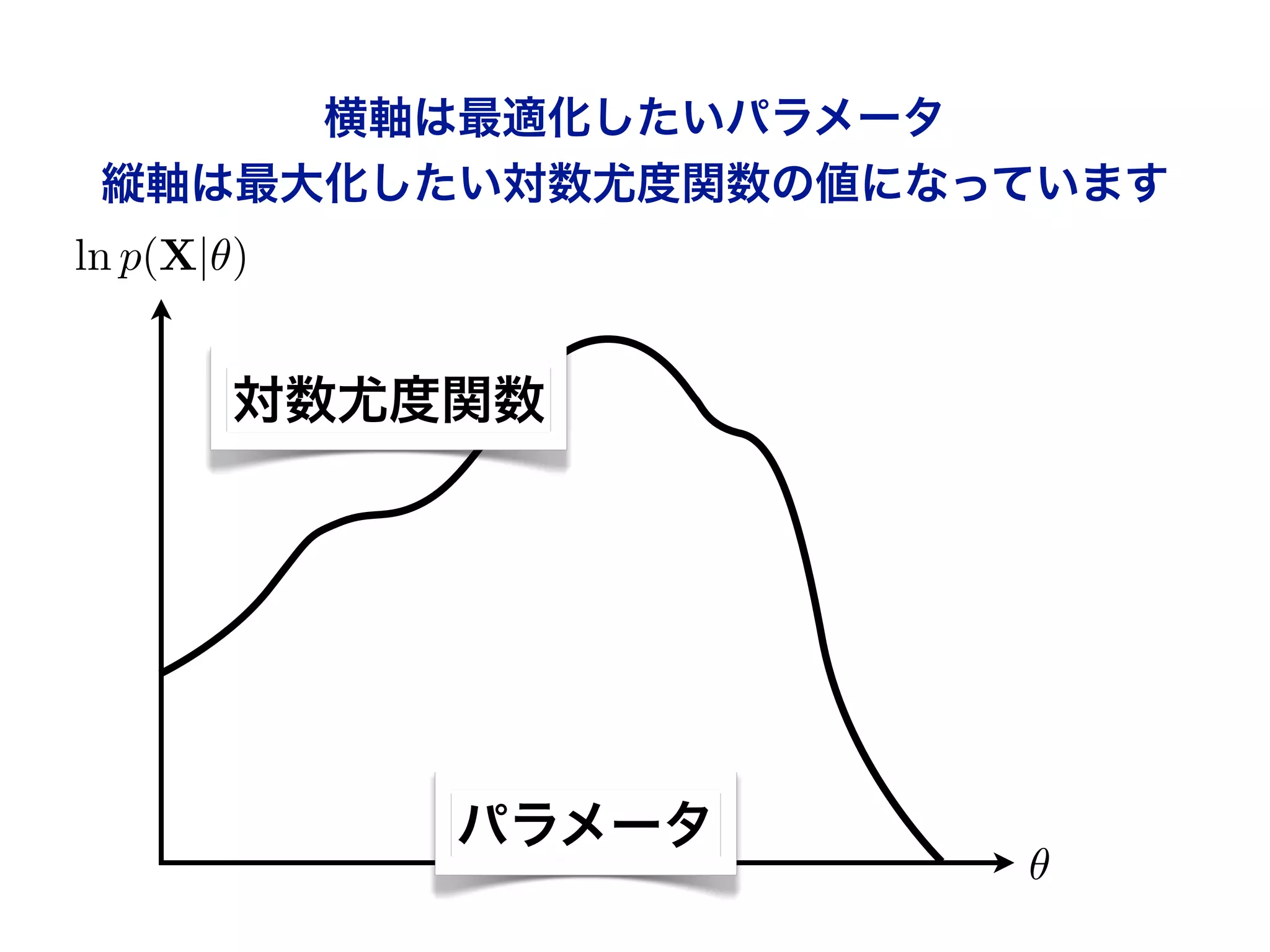

3. 横軸は最適化したいパラメータ
縦軸は最大化したい対数尤度関数の値になっています
ln p(X|✓)
対数尤度関数
パラメータ
✓

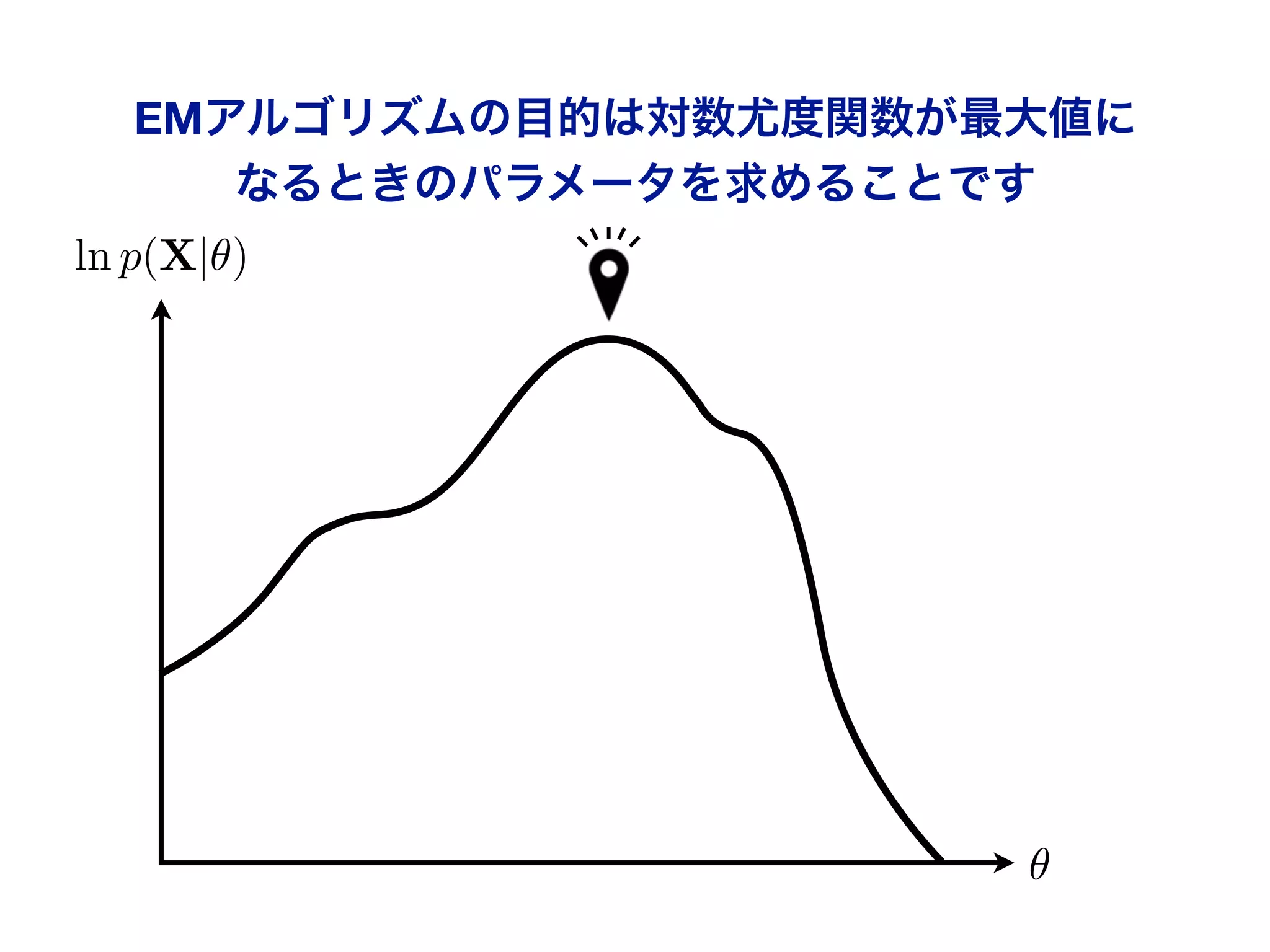

4. EMアルゴリズムの目的は対数尤度関数が最大値に
なるときのパラメータを求めることです
ln p(X|✓)
✓

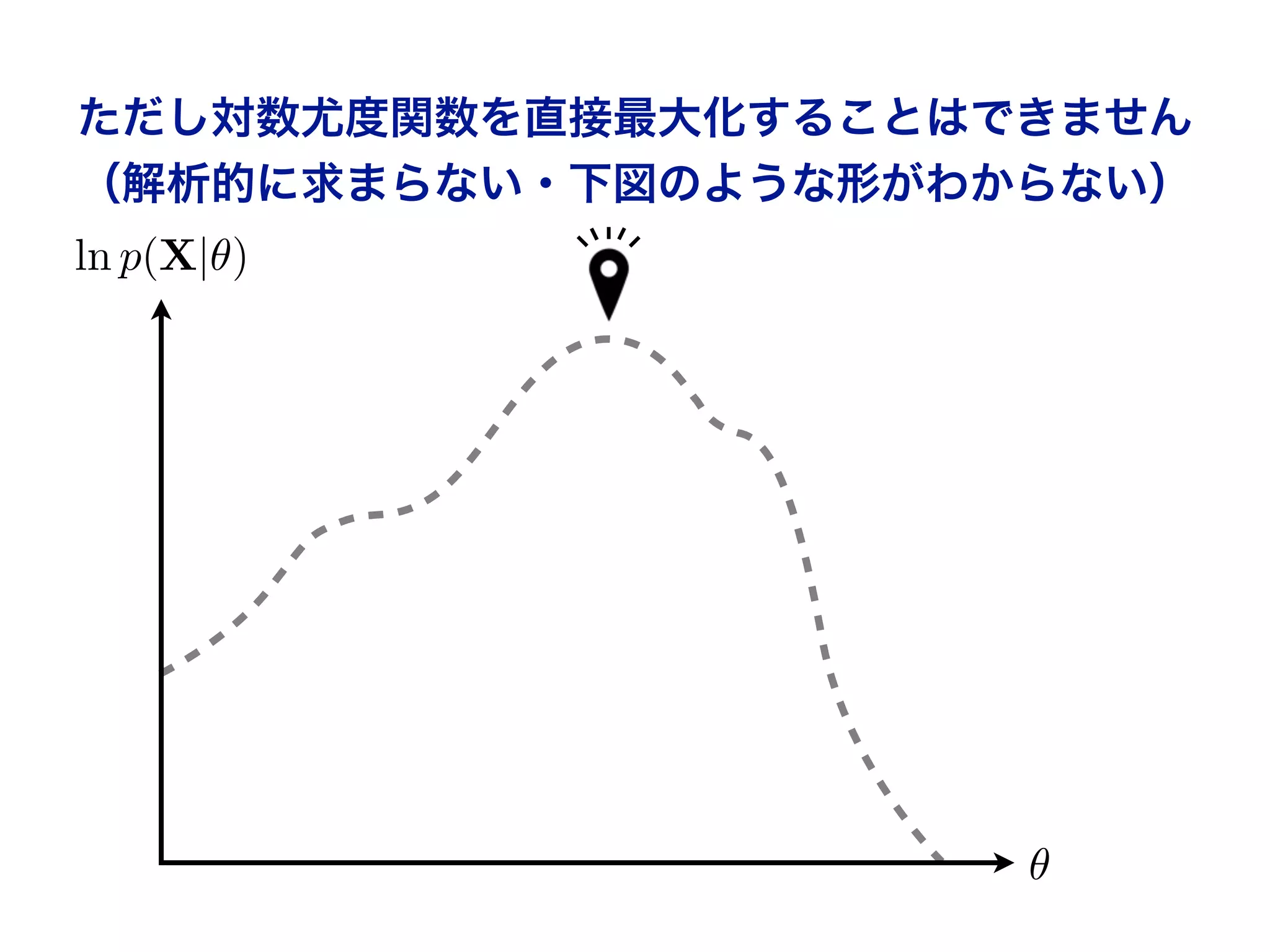

5. ただし対数尤度関数を直接最大化することはできません
（解析的に求まらない・下図のような形がわからない）
ln p(X|✓)
✓

6. それではEMアルゴリズムで
対数尤度関数を最大化しましょう
ln p(X|✓)
✓

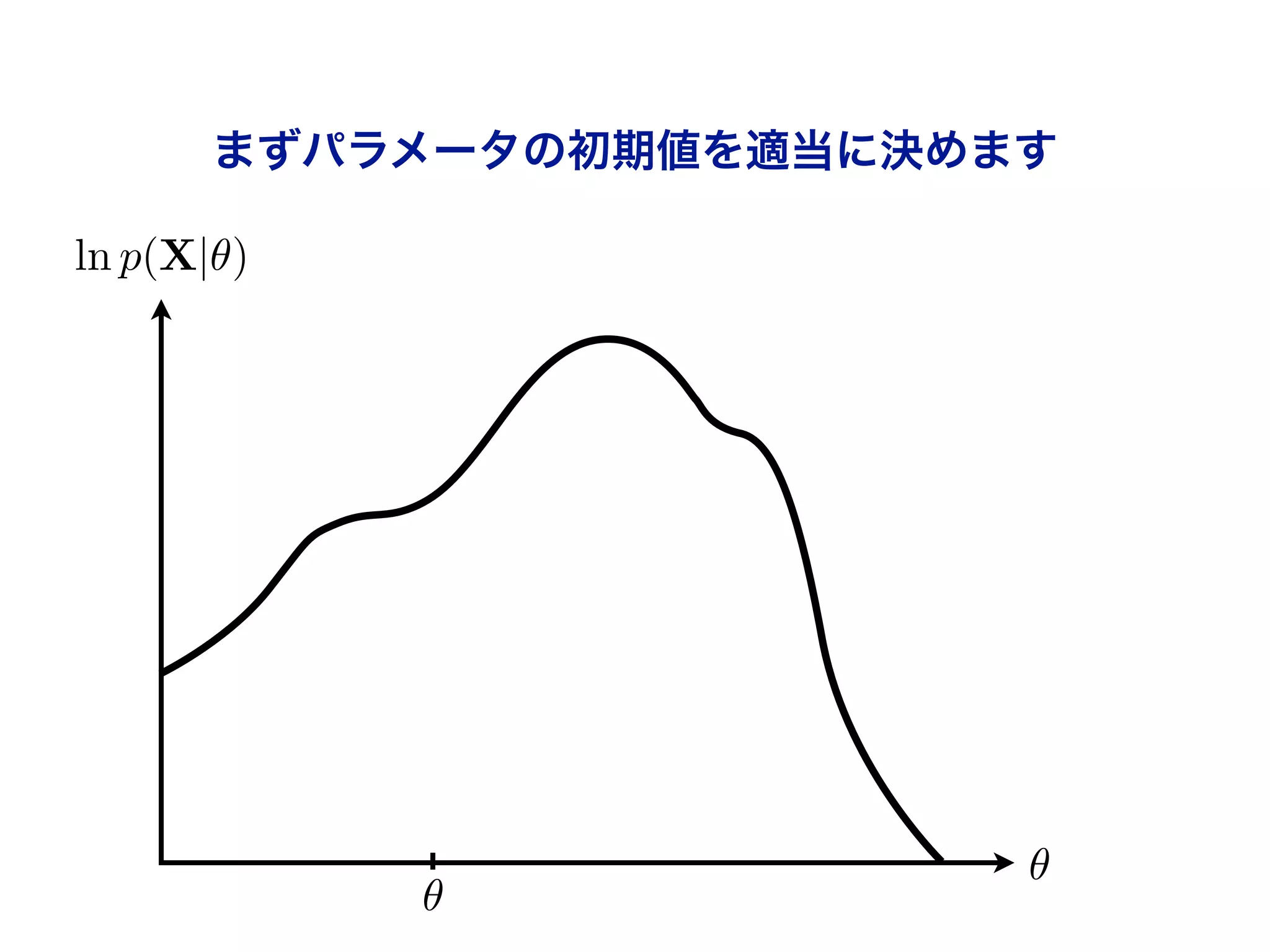

7. まずパラメータの初期値を適当に決めます
ln p(X|✓)
✓
✓

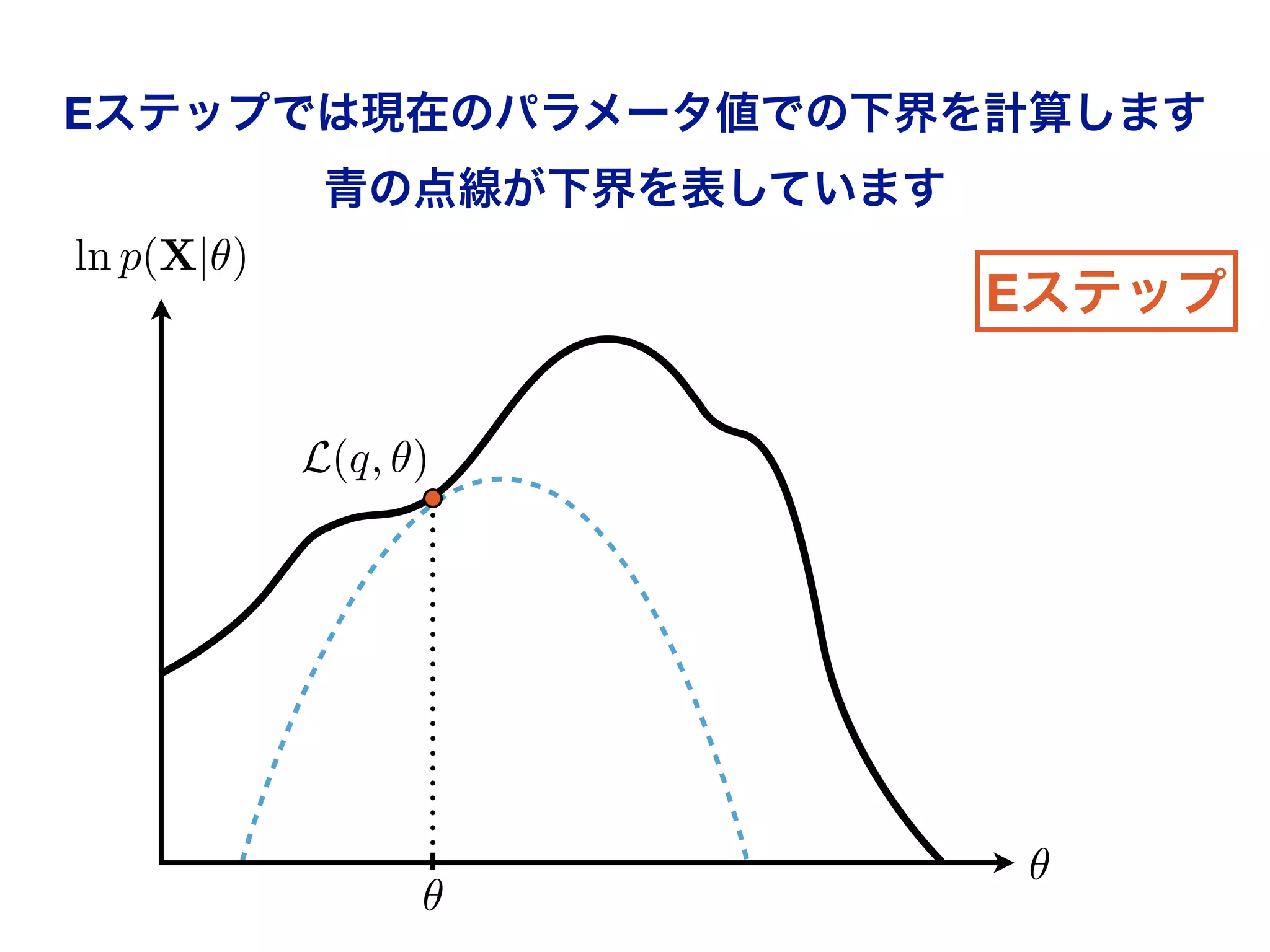

8. Eステップでは現在のパラメータ値での下界を計算します
青の点線が下界を表しています
ln p(X|✓)
Eステップ
L(q, ✓)
✓
✓

9. Mステップで下界を最大化するパラメータを新たに求めます
つまり点線の最大値のところにパラメータをずらします
ln p(X|✓)
Mステップ
L(q, ✓)
✓ ✓
0
✓

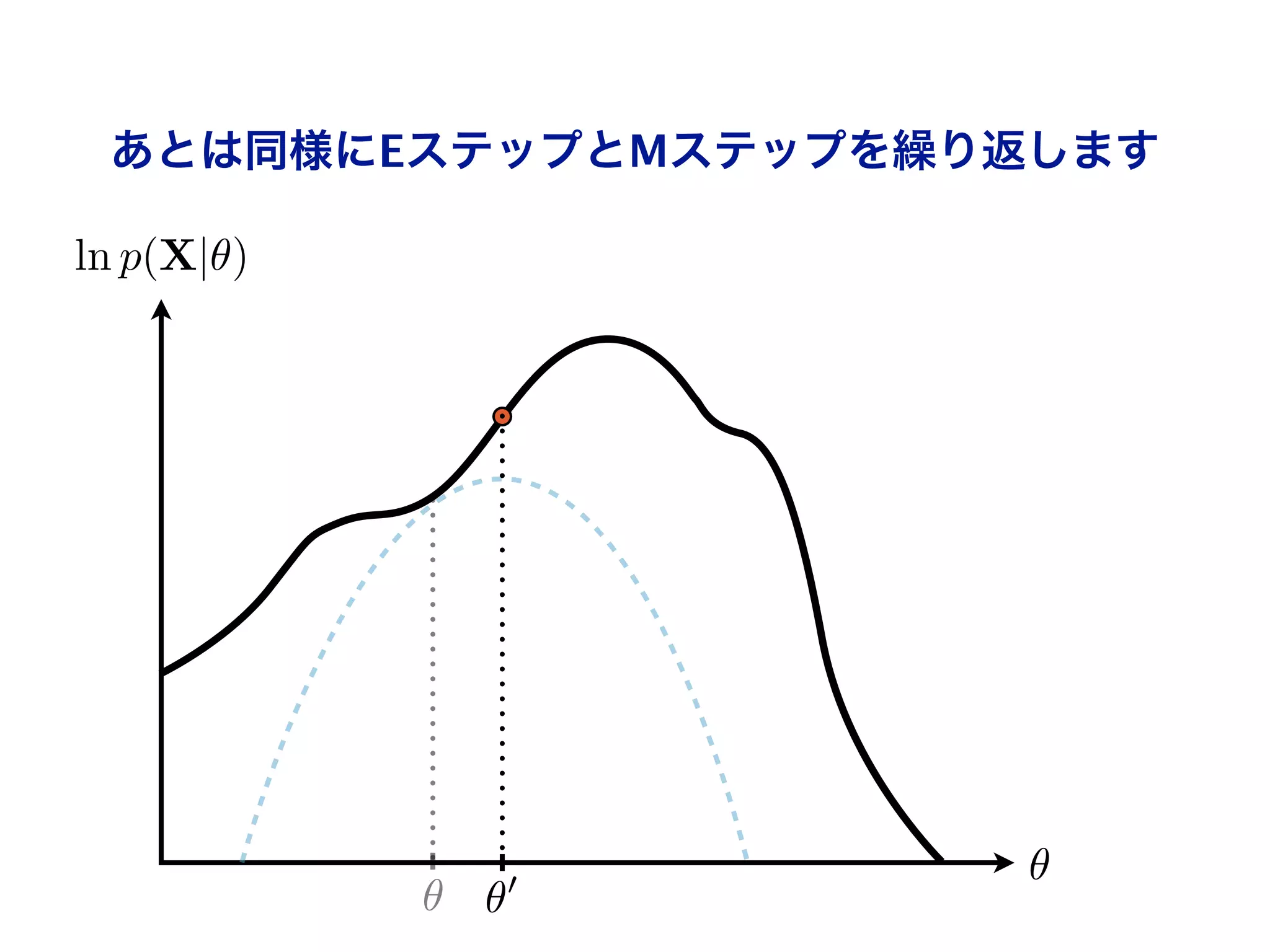

10. あとは同様にEステップとMステップを繰り返します
ln p(X|✓)
✓ ✓
0
✓

11. あとは同様にEステップとMステップを繰り返します
ln p(X|✓)
Eステップ
0
L(q, ✓ )
✓ ✓
0
✓

12. あとは同様にEステップとMステップを繰り返します
ln p(X|✓)
Mステップ
0
L(q, ✓ )
✓ ✓
0
✓
00
✓

13. ある程度パラメータや対数尤度値が収束すれば
EMアルゴリズムは終了です
ln p(X|✓)
✓ ✓
0
✓
00
✓

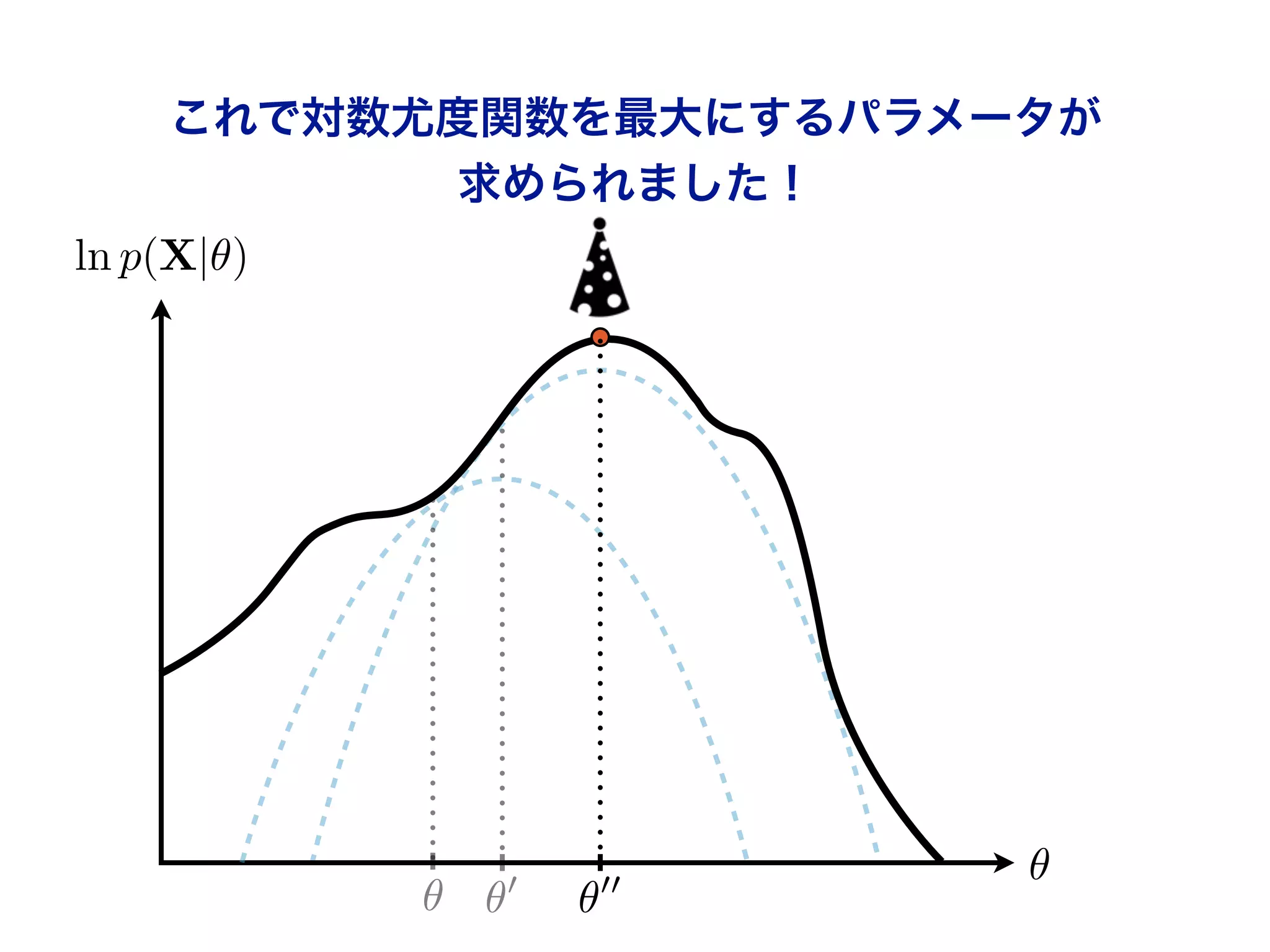

14. これで対数尤度関数を最大にするパラメータが
求められました！
ln p(X|✓)
✓ ✓
0
✓
00
✓
