2. Pràctica 1: Mesurant angles

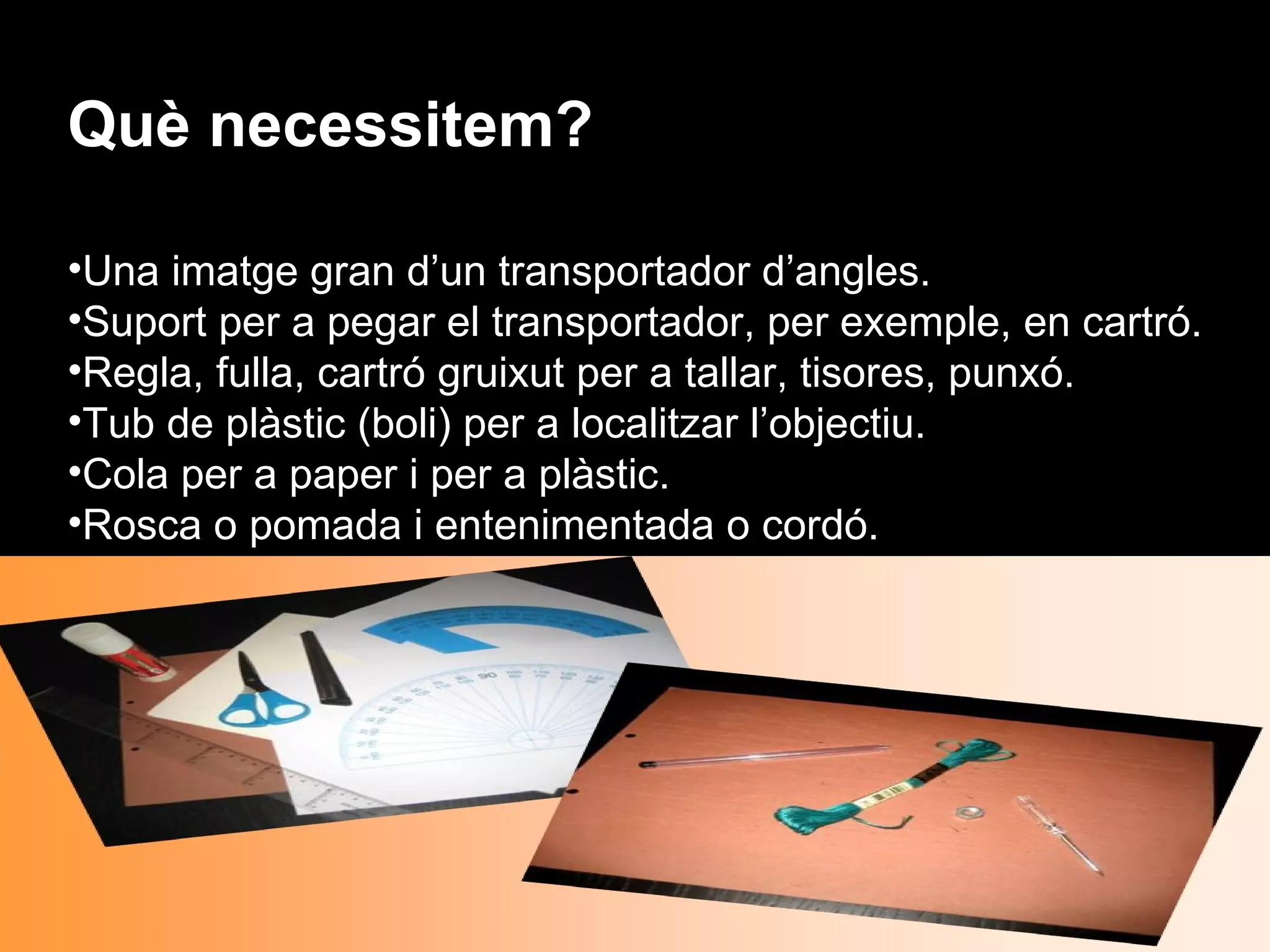

3. Què necessitem?
•Una imatge gran d’un transportador d’angles.
•Suport per a pegar el transportador, per exemple, en cartró.
•Regla, fulla, cartró gruixut per a tallar, tisores, punxó.
•Tub de plàstic (boli) per a localitzar l’objectiu.
•Cola per a paper i per a plàstic.
•Rosca o pomada i entenimentada o cordó.

4. Què construïm?
1. Es retalla la imatge, es pega en la cartolina, es fa un
forat amb el punxó sobre la creuera del transportador i es
retalla la vora amb una fulla (cutex).

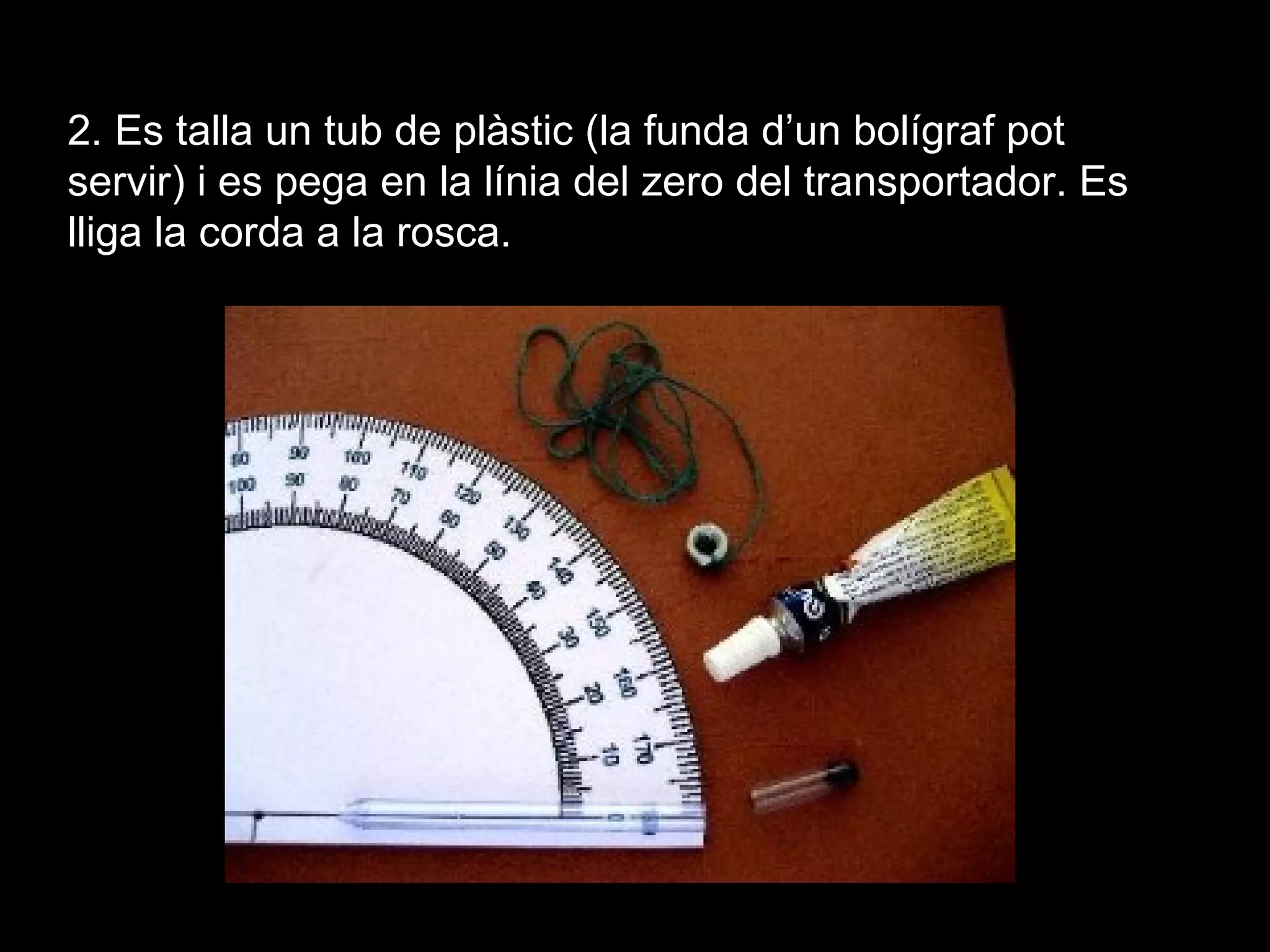

5. 2. Es talla un tub de plàstic (la funda d’un bolígraf pot
servir) i es pega en la línia del zero del transportador. Es
lliga la corda a la rosca.

6. 3. Finalment, es fa passar la corda pel forat que vam fer
amb el punxó i es fa un nus.

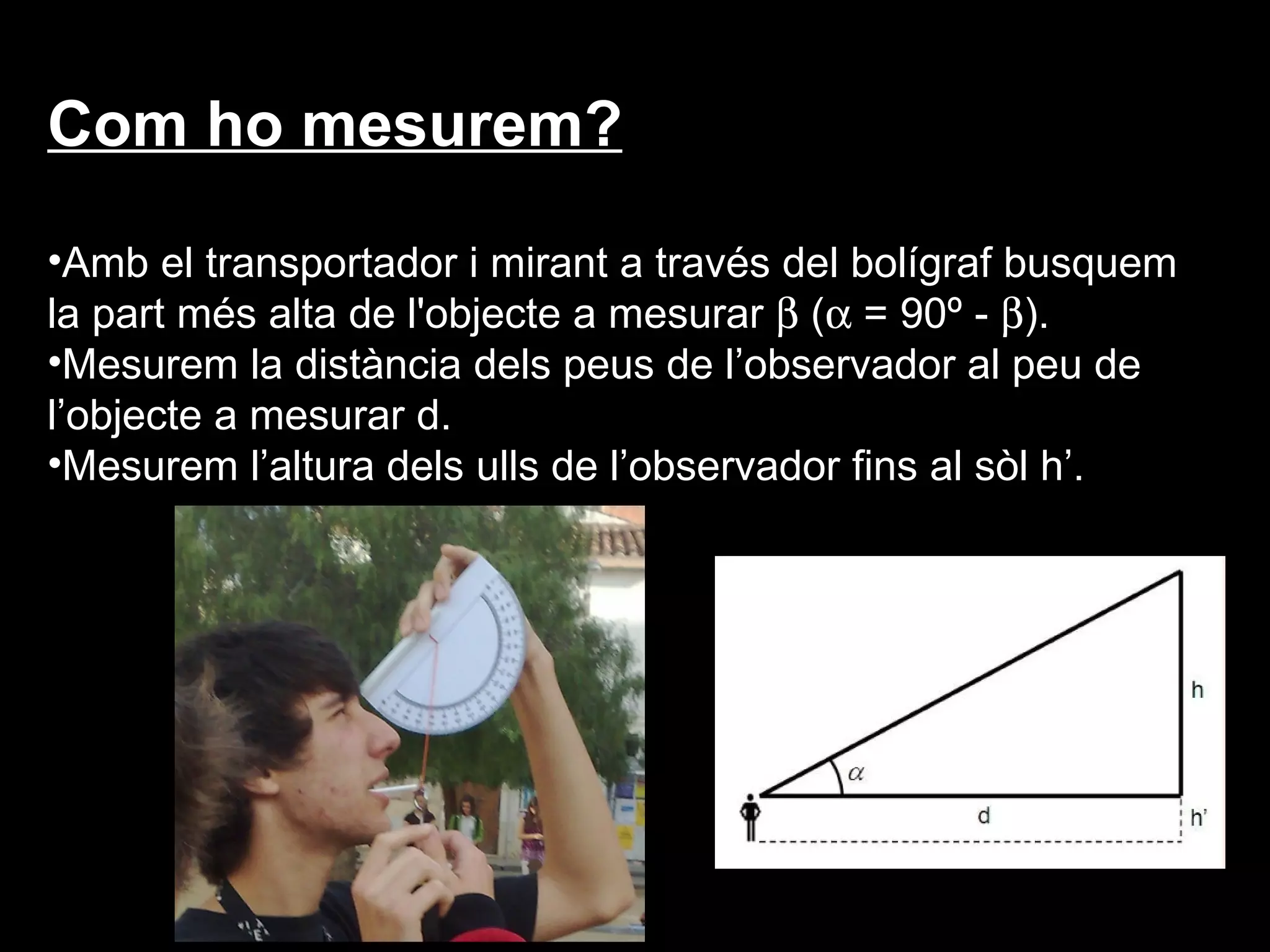

7. Com ho mesurem?
•Amb el transportador i mirant a través del bolígraf busquem
la part més alta de l'objecte a mesurar β (α = 90º - β).
•Mesurem la distància dels peus de l’observador al peu de
l’objecte a mesurar d.
•Mesurem l’altura dels ulls de l’observador fins al sòl h’.

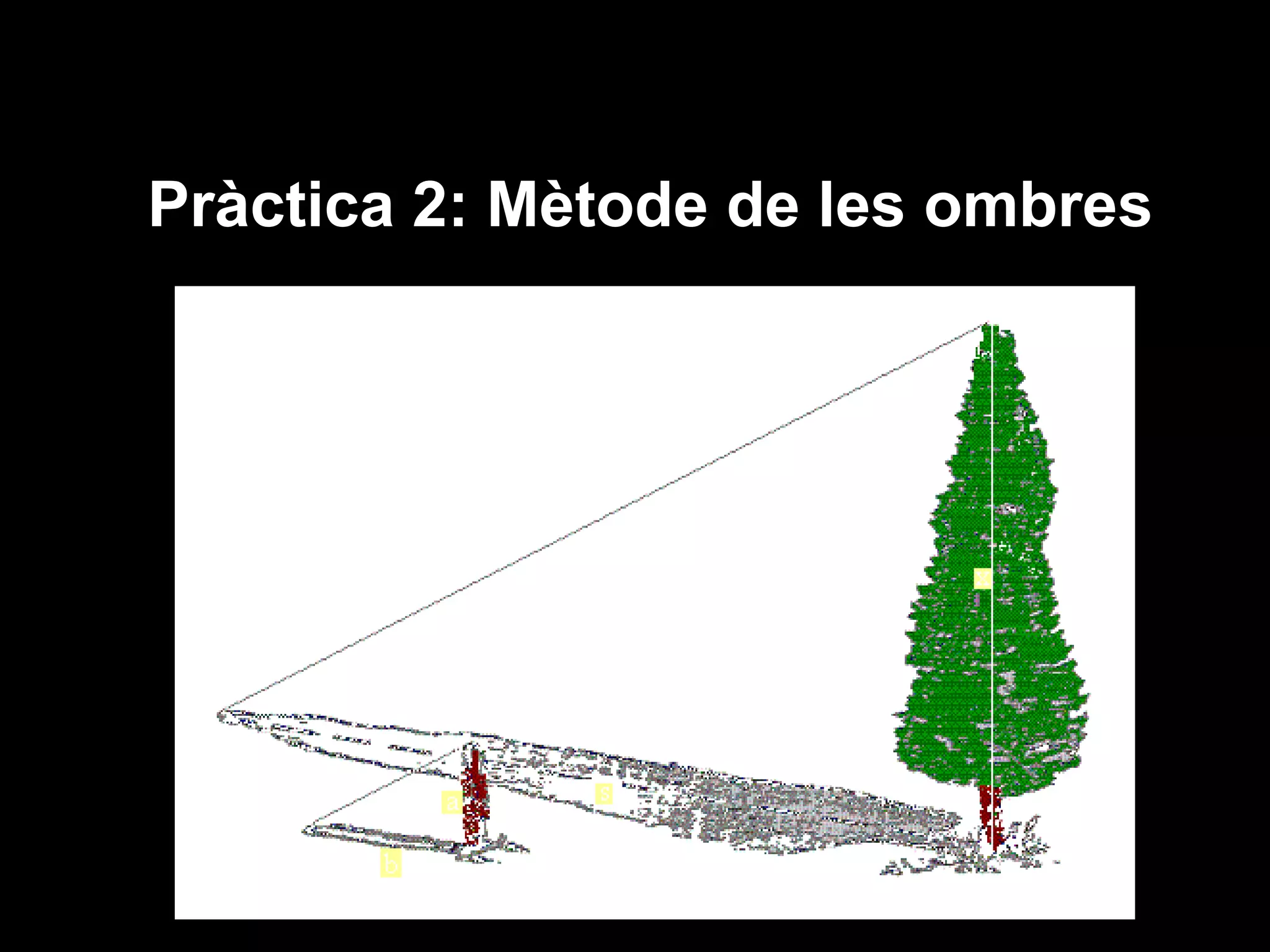

8. Pràctica 2: Mètode de les ombres

9. Què necessitem?
•Cinta mètrica.
•Bolígraf.
•Quadern.
•Guix.
•Un pal o una persona.

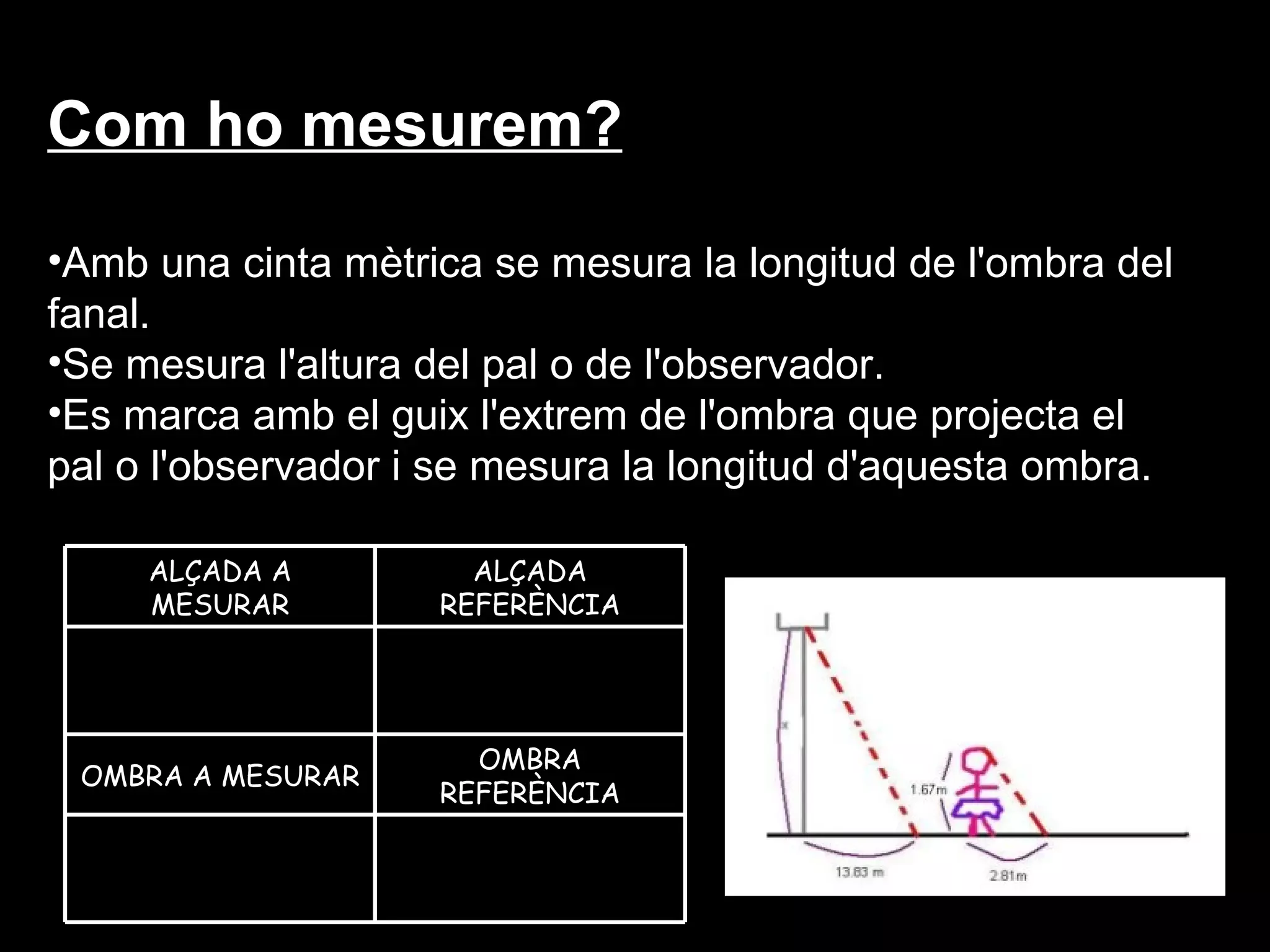

10. Com ho mesurem?
•Amb una cinta mètrica se mesura la longitud de l'ombra del
fanal.
•Se mesura l'altura del pal o de l'observador.
•Es marca amb el guix l'extrem de l'ombra que projecta el
pal o l'observador i se mesura la longitud d'aquesta ombra.
ALÇADA A ALÇADA
MESURAR REFERÈNCIA
OMBRA
OMBRA A MESURAR
REFERÈNCIA

12. Pràctica 3: Mètode dels miralls

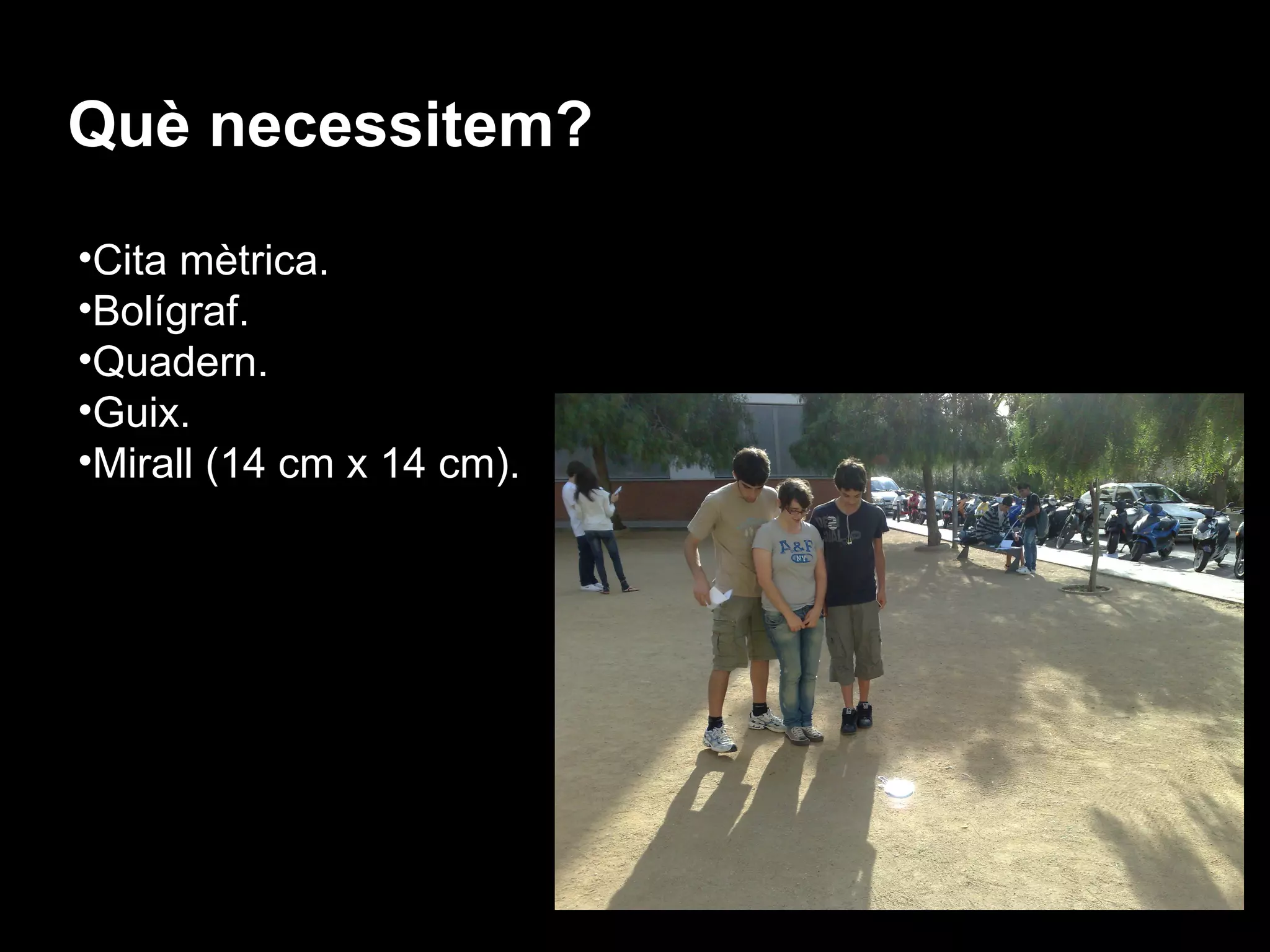

13. Què necessitem?
•Cita mètrica.
•Bolígraf.
•Quadern.
•Guix.
•Mirall (14 cm x 14 cm).

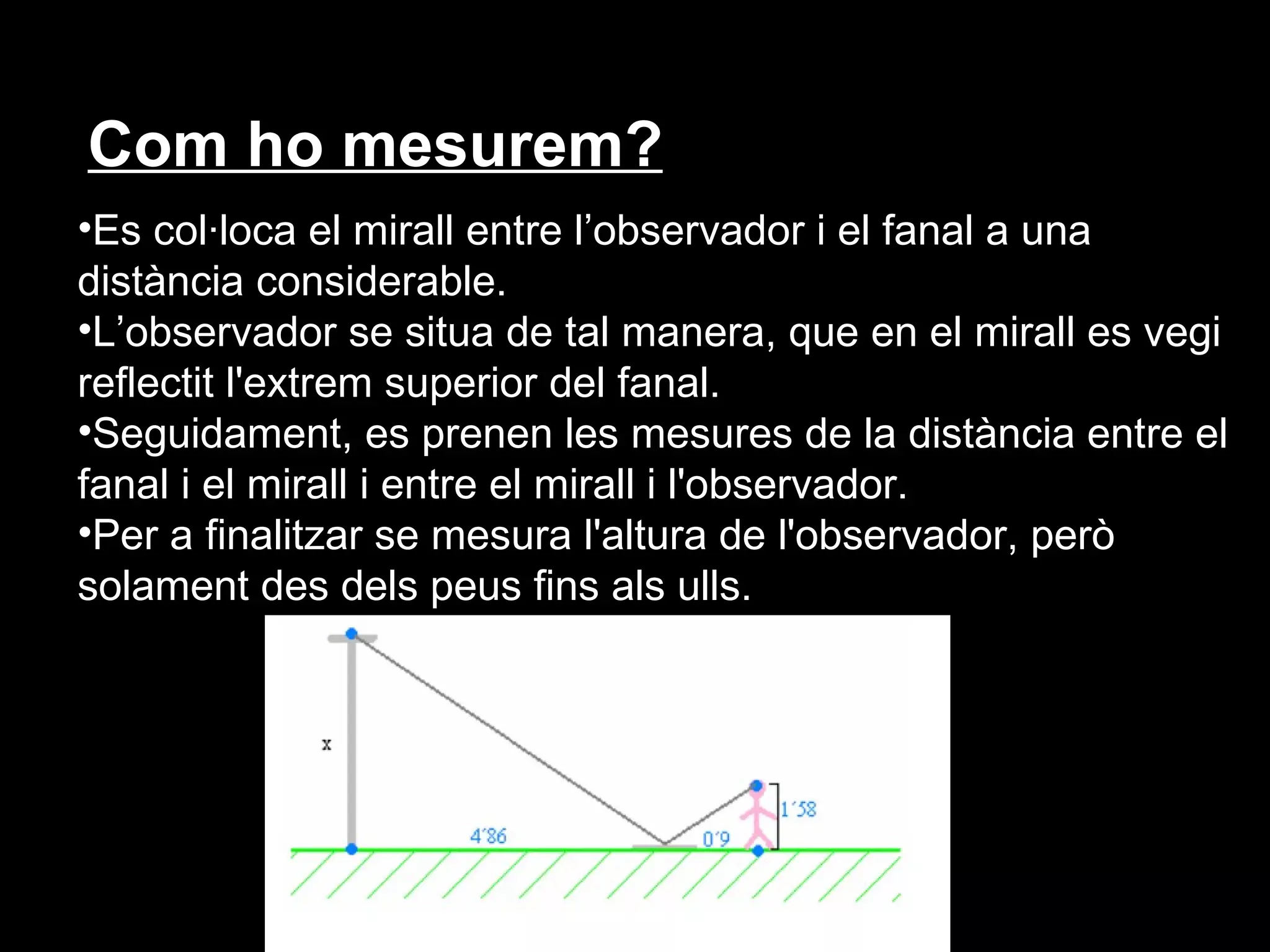

14. Com ho mesurem?
•Es col·loca el mirall entre l’observador i el fanal a una
distància considerable.
•L’observador se situa de tal manera, que en el mirall es vegi
reflectit l'extrem superior del fanal.
•Seguidament, es prenen les mesures de la distància entre el
fanal i el mirall i entre el mirall i l'observador.
•Per a finalitzar se mesura l'altura de l'observador, però
solament des dels peus fins als ulls.
