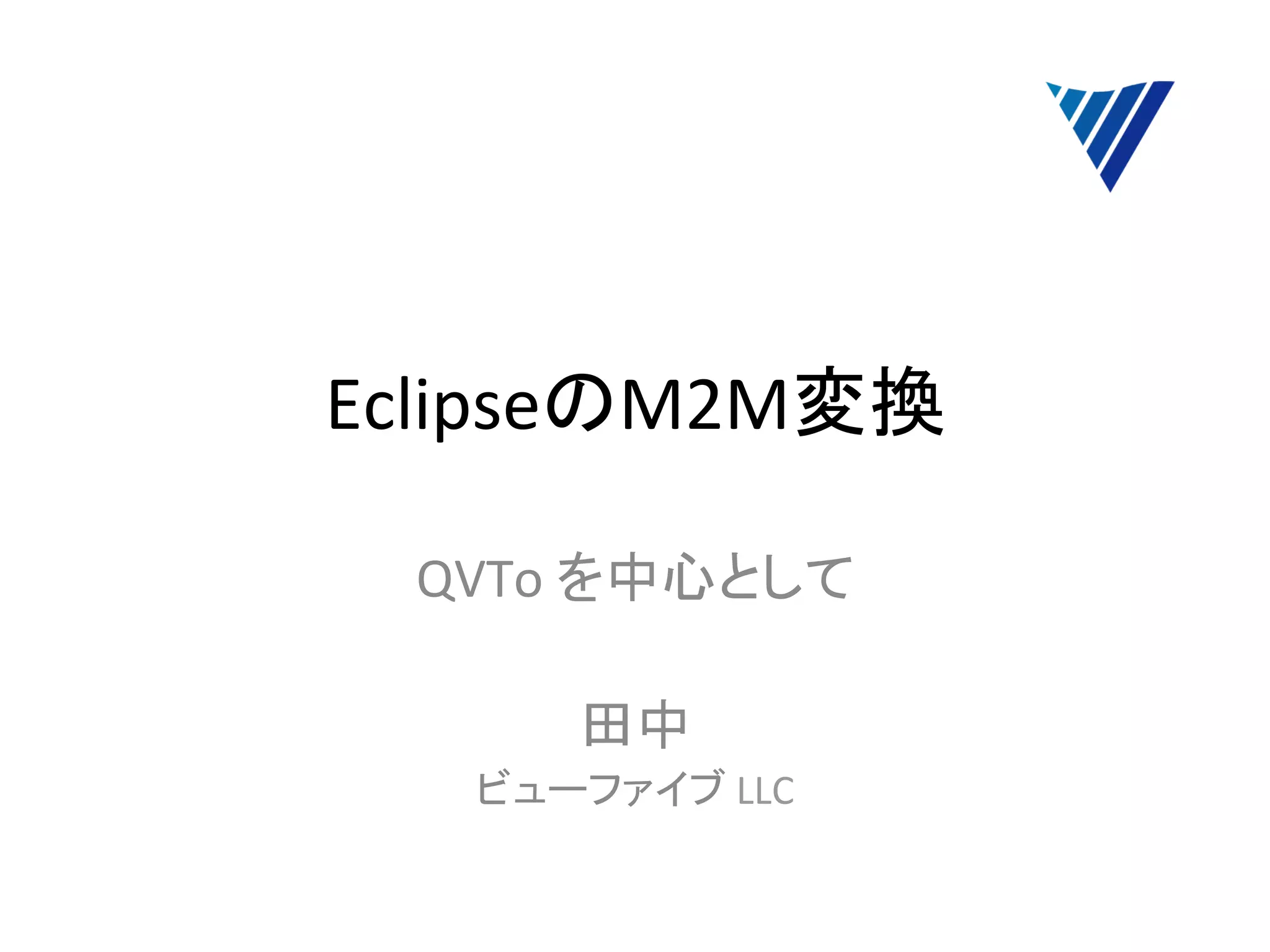

Eclipse Modeling 勉強会（2013.02.22）で発表した QVT に関するスライド

1. EclipseのM2M変換
QVTo
を中心として
田中
ビューファイブ
LLC

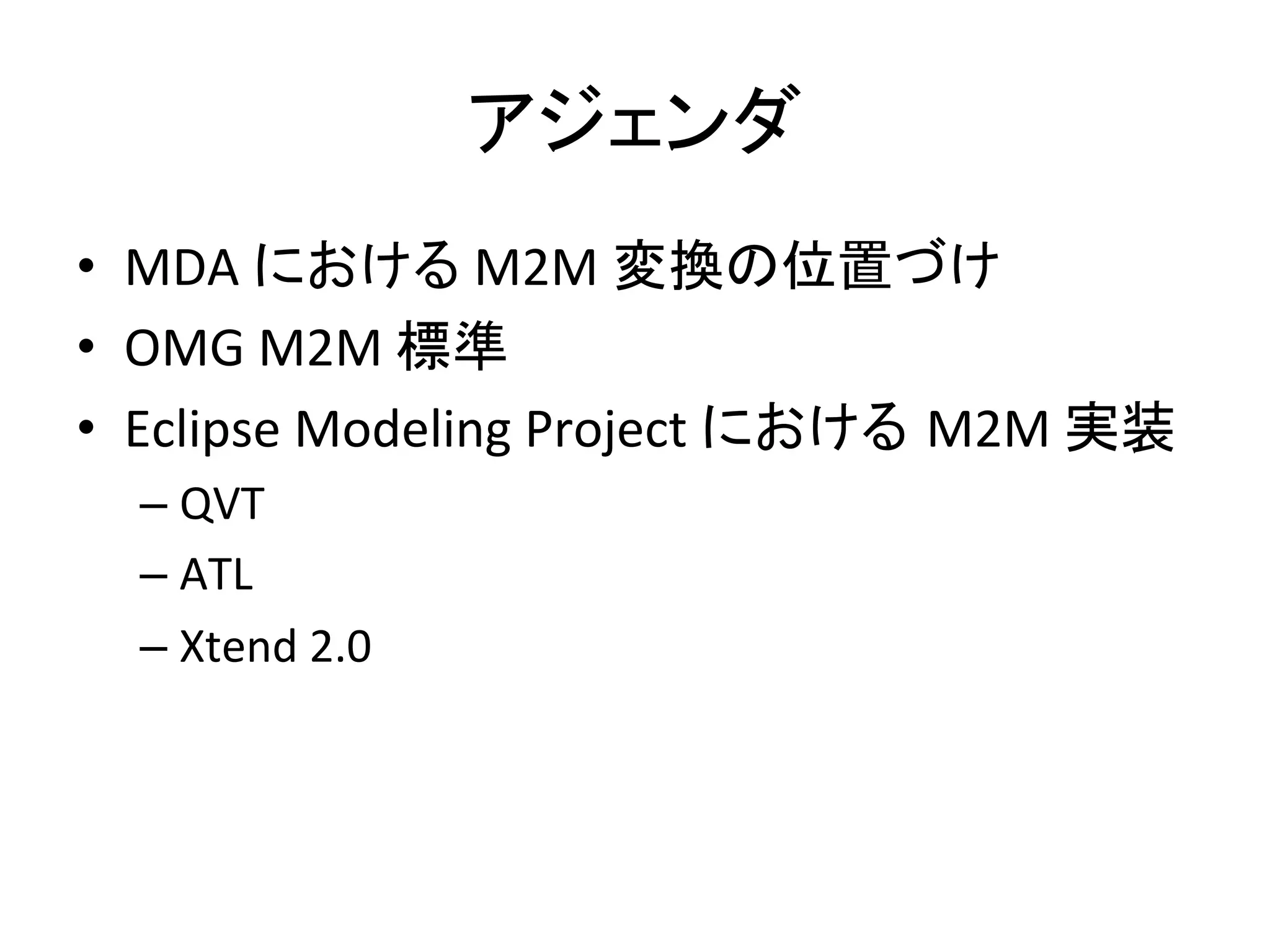

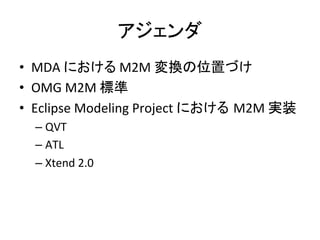

2. アジェンダ
• MDA
における
M2M
変換の位置づけ
• OMG
M2M
標準
• Eclipse
Modeling
Project
における M2M
実装
– QVT
– ATL
– Xtend
2.0

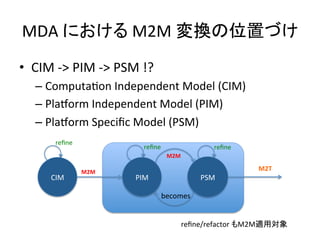

3. MDA
における
M2M
変換の位置づけ
• CIM
-­‐>
PIM
-­‐>
PSM
!?
– ComputaHon
Independent
Model
(CIM)
– PlaKorm
Independent
Model
(PIM)
– PlaKorm
Specific
Model
(PSM)
refine
refine
refine
M2M
M2M
M2T
CIM
PIM
PSM
becomes
refine/refactor
もM2M適用対象

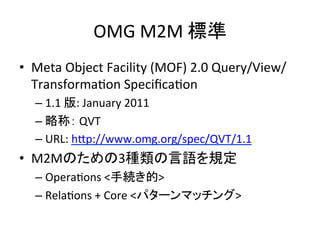

4. OMG
M2M
標準
• Meta
Object
Facility
(MOF)
2.0
Query/View/
TransformaHon
SpecificaHon
– 1.1
版:
January
2011
– 略称：
QVT
– URL:
hYp://www.omg.org/spec/QVT/1.1
• M2Mのための3種類の言語を規定
– OperaHons
<手続き的>
– RelaHons
+
Core
<パターンマッチング>

5. Eclipse
Modeling
Project
における
M2M
実装
主要プロジェクト
hYp://www.eclipse.org/projects/project.php?id=modeling.mmt

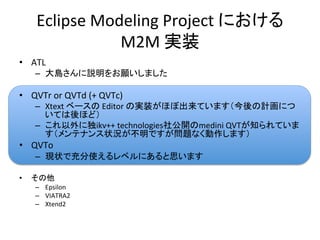

6. Eclipse
Modeling
Project
における
M2M
実装
• ATL
– 大島さんに説明をお願いしました
• QVTr
or
QVTd
(+
QVTc)
– Xtext
ベースの
Editor
の実装がほぼ出来ています（今後の計画につ
いては後ほど）
– これ以外に独ikv++
technologies社公開のmedini
QVTが知られていま
す（メンテナンス状況が不明ですが問題なく動作します）
• QVTo
– 現状で充分使えるレベルにあると思います
• その他
– Epsilon
– VIATRA2
– Xtend2

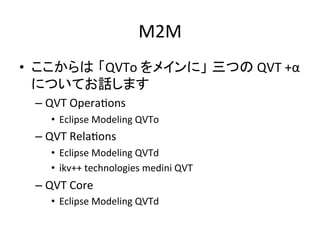

7. M2M
• ここからは 「QVTo
をメインに」 三つの
QVT
+α
についてお話します
– QVT
OperaHons
• Eclipse
Modeling
QVTo
– QVT
RelaHons
• Eclipse
Modeling
QVTd
• ikv++
technologies
medini
QVT
– QVT
Core
• Eclipse
Modeling
QVTd

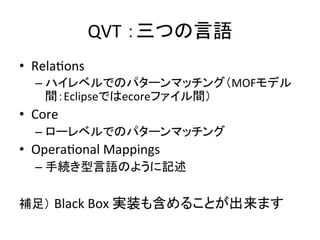

8. QVT
：三つの言語
• RelaHons
– ハイレベルでのパターンマッチング（MOFモデル
間：Eclipseではecoreファイル間）
• Core
– ローレベルでのパターンマッチング
• OperaHonal
Mappings
– 手続き型言語のように記述
補足） Black
Box
実装も含めることが出来ます

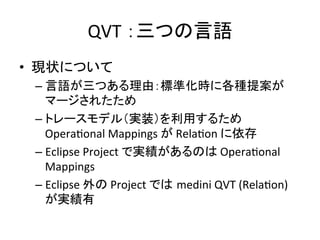

9. QVT
：三つの言語
• 現状について
– 言語が三つある理由：標準化時に各種提案が
マージされたため
– トレースモデル（実装）を利用するため
OperaHonal
Mappings
が
RelaHon
に依存
– Eclipse
Project
で実績があるのは
OperaHonal
Mappings
– Eclipse
外の
Project
では medini
QVT
(RelaHon)
が実績有

10. QVT
OperaHons

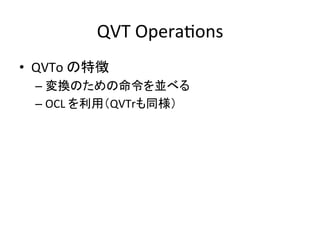

• QVTo
の特徴
– 変換のための命令を並べる
– OCL
を利用（QVTrも同様）

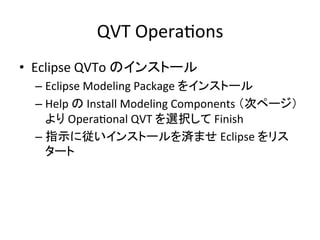

11. QVT
OperaHons
• Eclipse
QVTo
のインストール
– Eclipse
Modeling
Package
をインストール

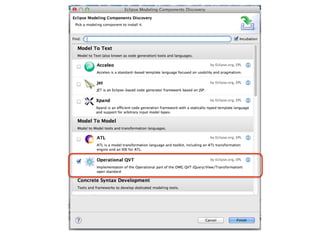

– Help
の
Install
Modeling
Components
（次ページ）
より
OperaHonal
QVT
を選択して
Finish
– 指示に従いインストールを済ませ
Eclipse
をリス
タート

13. QVT
OperaHons
• Eclipse
QVTo
の設定について
– 作成した QVTo
プロジェクトの属性
• QVT
Sedngs
-­‐>
Metamodel
Mappings
• ここに変換で使うメタモデルを登録
– Run
ConfiguraHons
• OperaHonal
QVT
Interpreter
の配下にプロジェクトごと
に構成情報を登録
– 変換モジュールへのパス情報
– トレースファイルのパス情報
– 変換前後ファイル（xmi形式）のパス情報

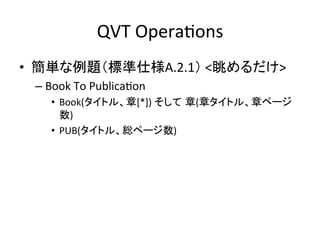

14. QVT
OperaHons
• 簡単な例題（標準仕様A.2.1）
<眺めるだけ>
– Book
To
PublicaHon
• Book(タイトル、章[*])
そして 章(章タイトル、章ページ
数)
• PUB(タイトル、総ページ数)

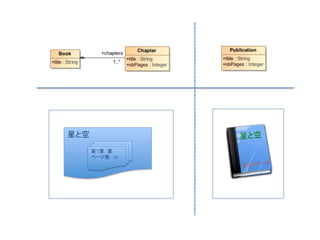

15. 星と空
星と空
第１章 星
ページ数 10
ジ
全300ペー

16. QVT
OperaHons

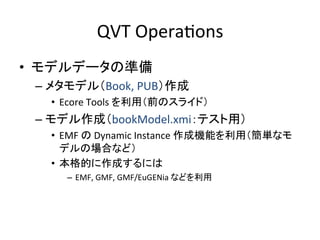

• モデルデータの準備
– メタモデル（Book,
PUB）作成
• Ecore
Tools
を利用（前のスライド）
– モデル作成（bookModel.xmi：テスト用）
• EMF
の
Dynamic
Instance
作成機能を利用（簡単なモ
デルの場合など）
• 本格的に作成するには
– EMF,
GMF,
GMF/EuGENia
などを利用

17. QVT
OperaHons
• モデル変換記述
モデルタイプ定義で
メタモデルを指定
modeltype
inModel
uses
BOOKS('hYp:///BOOKS.ecore');
①
モデル変換命令と
modeltype
outModel
uses
PUB('hYp:///PUB.ecore');
そのシグニチャ
②
transformaHon
Book2PublicaHonOperaHonal(in
bm:inModel,out
pm:outModel);
main()
{
エントリポイント
③
bm.objects()[Book]-­‐>map
book2pub();
Bookオブジェクトを集め
}
book2pubを適用
mapping
inModel::Book::book2pub()
:
outModel::PublicaHon
{
④
Htle
:=
self.Htle;
タイトルをコピーし
nbPages
:=
self.chapter-­‐>nbPages-­‐>sum();
ページ数の総和を
}
算出

18. QVT
OperaHons

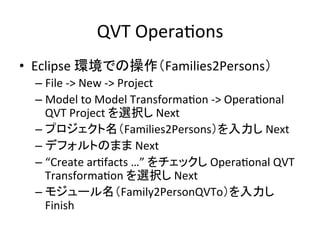

• Eclipse
環境での操作（Families2Persons）
– File
-­‐>
New
-­‐>
Project
– Model
to
Model
TransformaHon
-­‐>
OperaHonal
QVT
Project
を選択し
Next
– プロジェクト名（Families2Persons）を入力し
Next
– デフォルトのまま
Next
– “Create
arHfacts
…”
をチェックし
OperaHonal
QVT
TransformaHon
を選択し
Next
– モジュール名（Family2PersonQVTo）を入力し
Finish

19. QVT
OperaHons

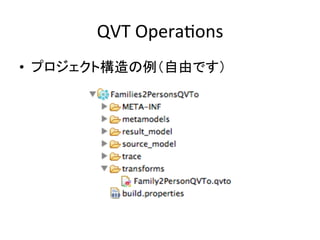

• プロジェクト構造の例（自由です）

20. QVT
OperaHons
• Families2Persons:
Families
metamodels
フォルダへ

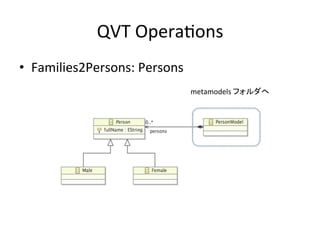

21. QVT
OperaHons

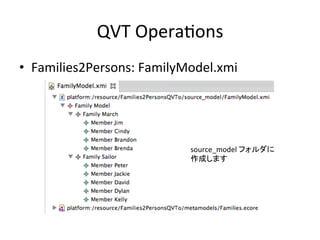

• Families2Persons:
Persons
metamodels
フォルダへ

22. QVT
OperaHons
• Families2Persons:
FamilyModel.xmi
source_model
フォルダに
作成します

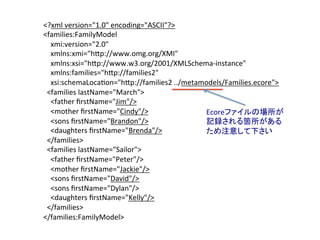

23. <?xml
version="1.0"
encoding="ASCII"?>
<families:FamilyModel
xmi:version="2.0"
xmlns:xmi="hYp://www.omg.org/XMI"
xmlns:xsi="hYp://www.w3.org/2001/XMLSchema-­‐instance"
xmlns:families="hYp://families2"
xsi:schemaLocaHon="hYp://families2
../metamodels/Families.ecore">
<families
lastName="March">
<father
firstName="Jim"/>
<mother
firstName="Cindy"/>
Ecoreファイルの場所が
<sons
firstName="Brandon"/>
記録される箇所がある
<daughters
firstName="Brenda"/>
ため注意して下さい
</families>
<families
lastName="Sailor">
<father
firstName="Peter"/>
<mother
firstName="Jackie"/>
<sons
firstName="David"/>
<sons
firstName="Dylan"/>
<daughters
firstName="Kelly"/>
</families>
</families:FamilyModel>

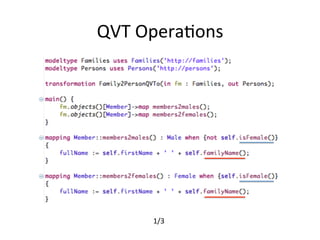

24. QVT
OperaHons
1/3

25. QVT
OperaHons
2/3

26. QVT
OperaHons
3/3

27. QVT

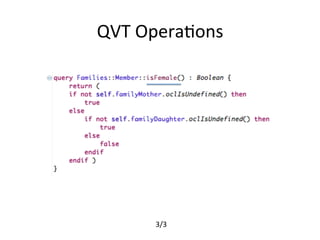

OperaHons

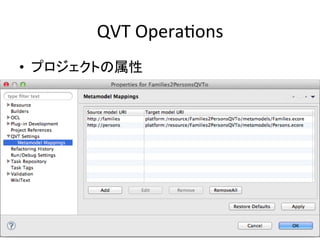

• プロジェクトの属性

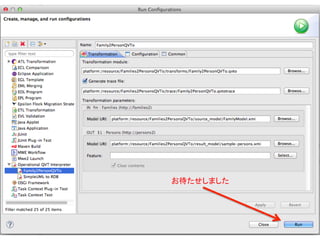

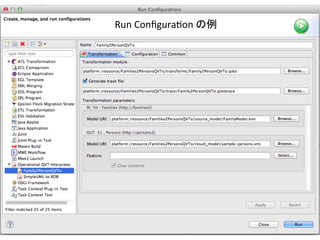

28. Run
ConfiguraHon
の例
QVT
OperaHons

29. QVT
OperaHons
お待たせしました

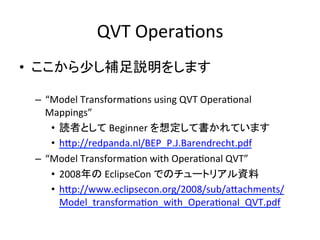

30. QVT
OperaHons
• ここから少し補足説明をします
– “Model
TransformaHons
using
QVT
OperaHonal
Mappings”
• 読者として
Beginner
を想定して書かれています
• hYp://redpanda.nl/BEP_P.J.Barendrecht.pdf
– “Model
TransformaHon
with
OperaHonal
QVT”
• 2008年の
EclipseCon
でのチュートリアル資料
• hYp://www.eclipsecon.org/2008/sub/aYachments/
Model_transformaHon_with_OperaHonal_QVT.pdf

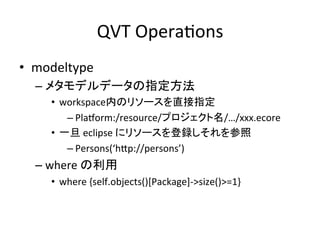

31. QVT
OperaHons
• modeltype
– メタモデルデータの指定方法
• workspace内のリソースを直接指定
– PlaKorm:/resource/プロジェクト名/…/xxx.ecore
• 一旦
eclipse
にリソースを登録しそれを参照
– Persons(‘hYp://persons’)
– where
の利用
• where
{self.objects()[Package]-­‐>size()>=1}

32. QVT
OperaHons

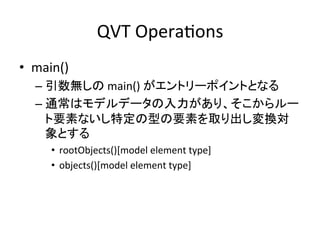

• main()
– 引数無しの
main()
がエントリーポイントとなる
– 通常はモデルデータの入力があり、そこからルー
ト要素ないし特定の型の要素を取り出し変換対
象とする
• rootObjects()[model
element
type]
• objects()[model
element
type]

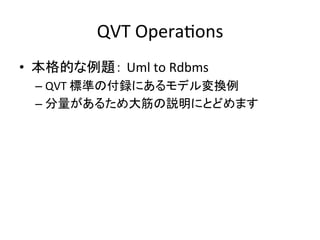

33. QVT
OperaHons
• 本格的な例題： Uml
to
Rdbms
– QVT
標準の付録にあるモデル変換例
– 分量があるため大筋の説明にとどめます

34. QVT
OperaHons
SimpleUML
metamodel
の中身をグラフィカルに
表示

35. QVT
OperaHons
RDB
metamodel
の中身
をグラフィカルに表示

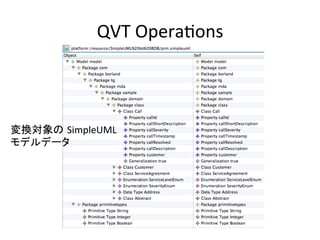

36. QVT
OperaHons
変換対象の SimpleUML
モデルデータ

37. QVT
OperaHons

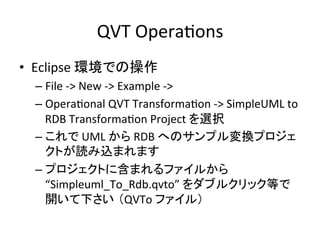

• Eclipse
環境での操作
– File
-­‐>
New
-­‐>
Example
-­‐>
– OperaHonal
QVT
TransformaHon
-­‐>
SimpleUML
to
RDB
TransformaHon
Project
を選択
– これで
UML
から
RDB
へのサンプル変換プロジェ
クトが読み込まれます
– プロジェクトに含まれるファイルから
“Simpleuml_To_Rdb.qvto”
をダブルクリック等で
開いて下さい （QVTo
ファイル）

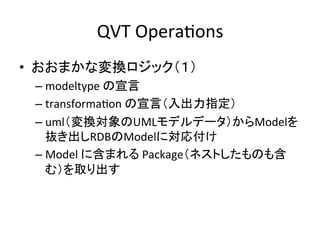

38. QVT
OperaHons
• おおまかな変換ロジック（１）
– modeltype
の宣言
– transformaHon
の宣言（入出力指定）
– uml（変換対象のUMLモデルデータ）からModelを
抜き出しRDBのModelに対応付け
– Model
に含まれる
Package（ネストしたものも含
む）を取り出す

39. QVT
OperaHons
• おおまかな変換ロジック（２）
– Package
に含まれる
persistent
な
Class
を
Table
に対応付け
– Table
に
PK
を設定
– Table
に
FK
を設定
– Table
に
Column
を設定
– Column
の項目属性を設定
– …

40. QVT
OperaHons
• SimpleUML
to
RDB
Project
で使う Metamodel
ファイルについて（参考）
– Window
-­‐>
Show
View
-­‐>
Other
から
OperaHonal
QVT
-­‐>
Metamodel
Explorer
を選択するとシステムに登録
されている metamodel
の一覧と中身を参照出来ま
す（Read
only）
– QVTo
をインストールした
Eclipse
の
plugin
フォルダー
の中に
org.eclipse.m2m.qvt.oml.samples
で始まる
jar
ファイルがあり、.zip
に変更し解凍すれば、このプロ
ジェクトで使う ecore
ファイル本体が現れます

41. QVT
OperaHons

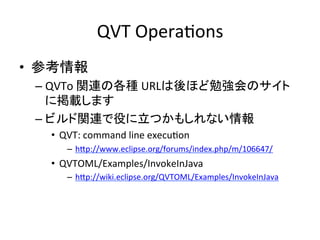

• 参考情報
– QVTo
関連の各種
URLは後ほど勉強会のサイト
に掲載します
– ビルド関連で役に立つかもしれない情報
• QVT:
command
line
execuHon
– hYp://www.eclipse.org/forums/index.php/m/106647/
• QVTOML/Examples/InvokeInJava
– hYp://wiki.eclipse.org/QVTOML/Examples/InvokeInJava

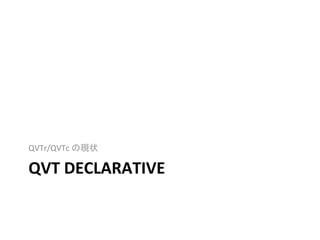

42. QVTr/QVTc
の現状
QVT
DECLARATIVE

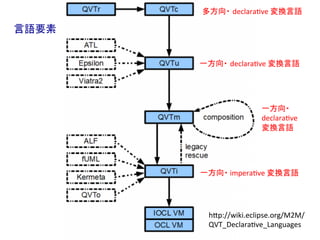

43. 多方向・ declaraHve
変換言語
言語要素
一方向・ declaraHve
変換言語
一方向・
declaraHve
変換言語
一方向・
imperaHve
変換言語
hYp://wiki.eclipse.org/M2M/
QVT_DeclaraHve_Languages

44. QVT
DeclaraHve
• 現状
– エディタ完成直前＋ QVTi
実行エンジン作業中
• 今後の計画
– ベーシックな QVTc
実行 for
Kepler
（2013年6月）
– ベーシックな QVTr
実行
for
Kepler+1
– 最適化実行エンジン for
Kepler+2
– 補足）
• git://github.com/arcanefoam/qvtMustus
• 近いうちに
eclipse

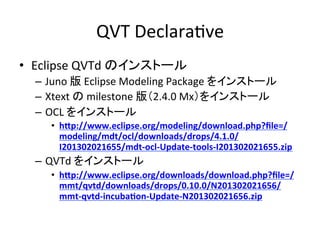

に移すとのこと

45. QVT
DeclaraHve
• Eclipse
QVTd
のインストール
– Juno
版
Eclipse
Modeling
Package
をインストール
– Xtext
の
milestone
版（2.4.0
Mx）をインストール
– OCL
をインストール
• h/p://www.eclipse.org/modeling/download.php?file=/
modeling/mdt/ocl/downloads/drops/4.1.0/
I201302021655/mdt-­‐ocl-­‐Update-­‐tools-­‐I201302021655.zip
– QVTd
をインストール
• h/p://www.eclipse.org/downloads/download.php?file=/
mmt/qvtd/downloads/drops/0.10.0/N201302021656/
mmt-­‐qvtd-­‐incubaSon-­‐Update-­‐N201302021656.zip

46. QVT
DeclaraHve

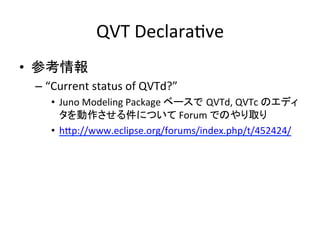

• 参考情報
– “Current
status
of
QVTd?”
• Juno
Modeling
Package
ベースで QVTd,
QVTc
のエディ
タを動作させる件について
Forum
でのやり取り
• hYp://www.eclipse.org/forums/index.php/t/452424/

47. QVT
DeclaraHve
• グラフィカル記法
– 標準に規定があり
Eclipse
Modeling
Project
に
UMLX
とい
うプロジェクトもあったが現在活動なし
OMG
QVT1.1
よりの引用
Figure
A.4
Class
To
Table
relaHon

48. QVT
DeclaraHve

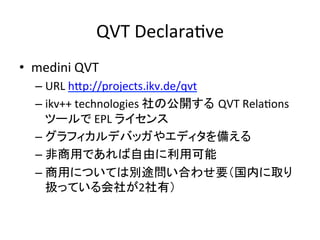

• medini
QVT
– URL
hYp://projects.ikv.de/qvt
– ikv++
technologies
社の公開する QVT
RelaHons
ツールで
EPL
ライセンス
– グラフィカルデバッガやエディタを備える
– 非商用であれば自由に利用可能
– 商用については別途問い合わせ要（国内に取り
扱っている会社が2社有）

49. QVT
DeclaraHve
• medini
QVT
のインストール
– Downloads
ページの指示に従う
• hYp://projects.ikv.de/qvt/downloads
• 確実にインストール出来るのは
Indigo
版までの模様
• Mac
の場合は
Indigo
版
Modeling
Tools
のインストー
ル後にアップデートサイトを利用

50. QVT
DeclaraHve

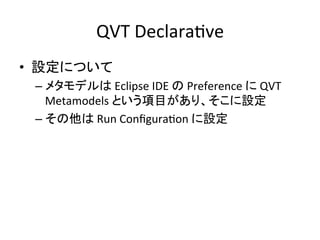

• 設定について
– メタモデルは
Eclipse
IDE
の
Preference
に
QVT
Metamodels
という項目があり、そこに設定
– その他は
Run
ConfiguraHon
に設定

51. QVT
DeclaraHve

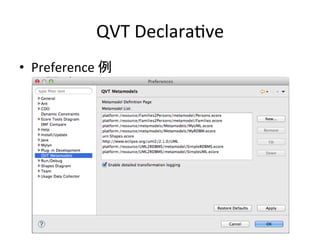

• Preference
例

52. QVT
DeclaraHve
• Run
ConfiguraHon
例

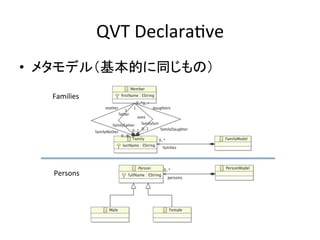

53. QVT
DeclaraHve
• メタモデル（基本的に同じもの）
Families
Persons

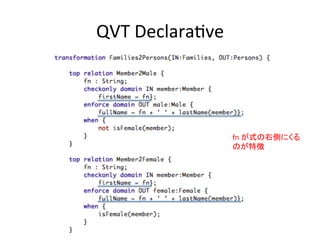

54. QVT
DeclaraHve
fn
が式の右側にくる
のが特徴

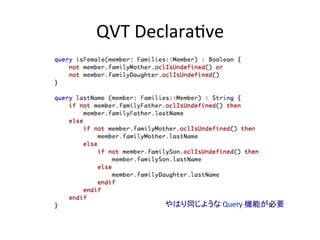

55. QVT
DeclaraHve
やはり同じような
Query
機能が必要

56. QVT
DeclaraHve

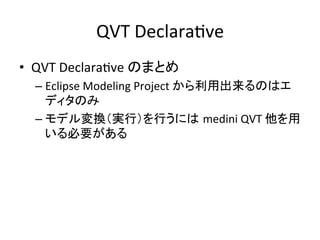

• QVT
DeclaraHve
のまとめ
– Eclipse
Modeling
Project
から利用出来るのはエ
ディタのみ
– モデル変換（実行）を行うには medini
QVT
他を用
いる必要がある

57. QVT
Core

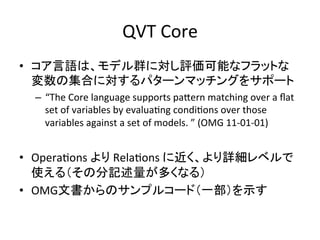

• コア言語は、モデル群に対し評価可能なフラットな
変数の集合に対するパターンマッチングをサポート
– “The
Core
language
supports
paYern
matching
over
a
flat
set
of
variables
by
evaluaHng
condiHons
over
those
variables
against
a
set
of
models.
”
(OMG
11-­‐01-­‐01)
• OperaHons
より
RelaHons
に近く、より詳細レベルで
使える（その分記述量が多くなる）
• OMG文書からのサンプルコード（一部）を示す

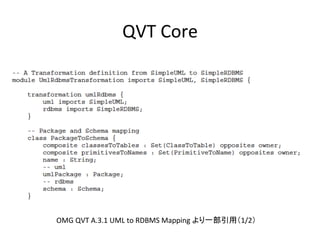

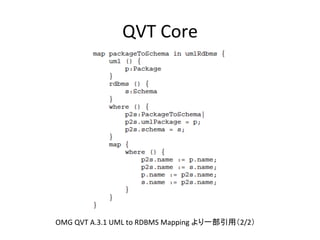

58. QVT
Core
OMG
QVT
A.3.1
UML
to
RDBMS
Mapping
より一部引用（1/2）

59. QVT
Core
OMG
QVT
A.3.1
UML
to
RDBMS
Mapping
より一部引用（2/2）

60. QVT
Core
• （前の方のスライドで述べた通り）次期
Eclipse
(Kepler)
と同期して QVTc
の実行可能版が出てくる
予定
– 現時点では評価困難であり、Kepler
リリースを待ち実装
内容を再度確認してはどうでしょう

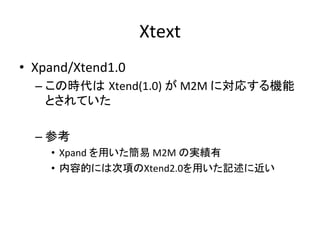

61. Xtext
• Xpand/Xtend1.0
– この時代は Xtend(1.0)
が
M2M
に対応する機能
とされていた
– 参考
• Xpand
を用いた簡易
M2M
の実績有
• 内容的には次項のXtend2.0を用いた記述に近い

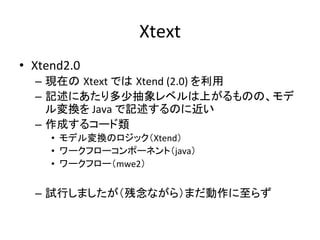

62. Xtext
• Xtend2.0
– 現在の Xtext
では Xtend
(2.0)
を利用
– 記述にあたり多少抽象レベルは上がるものの、モデ
ル変換を
Java
で記述するのに近い
– 作成するコード類
• モデル変換のロジック（Xtend）
• ワークフローコンポーネント（java）
• ワークフロー（mwe2）
– 試行しましたが（残念ながら）まだ動作に至らず

63. Eclipse
Modeling
外で最近進展のみられる興味深い活動事例
OUTSIDE
ECLIPSE
MODELING

64. モデルベースの興味深い活動
hYp://www.genmymodel.com

65. モデルベースの興味深い活動
hYp://mbeddr.wordpress.com

66. 最後に
• 次回：2ヶ月後くらい?
– どなたか EclipseCon
に参加される方おられますか
• 次回の話題
– Eclipse
Modeling
Projectのどれか
– エンタプライズ系
– 組込み系
• 会場：10名程度が入る会議室で充分でしょうか?
– 無料でIT勉強会に使える場所もあるようですが、利用
経験のある方ご感想を聞かせください
