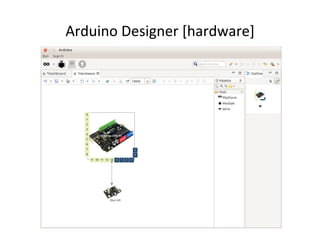

![Arduino Designer [hardware]](https://image.slidesharecdn.com/mbsdc-eclipsecon2016report-160513225005/85/EclipseCon-NA2016-report-27-320.jpg)

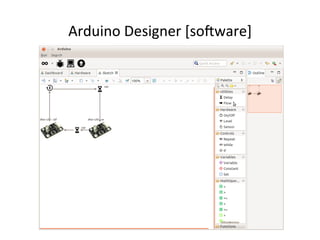

![Arduino Designer [so~ware]](https://image.slidesharecdn.com/mbsdc-eclipsecon2016report-160513225005/85/EclipseCon-NA2016-report-28-320.jpg)
![Arduino Designer
• Ecore ファイルがあるので、グラフィカルエディタを
Sirius で作成できます
– [EMF] Genmodel 生成
– [EMF] Model code & Edit/Editor projects 生成
– [eclipse] Plugins を組み込んだ Eclipse 起動
– [Sirius] Viewpoint Specifica:on Project 作成
– [Sirius] odesign マッピングファイル定義](https://image.slidesharecdn.com/mbsdc-eclipsecon2016report-160513225005/85/EclipseCon-NA2016-report-30-320.jpg)
EclipseCon NA2016 report
- 1.

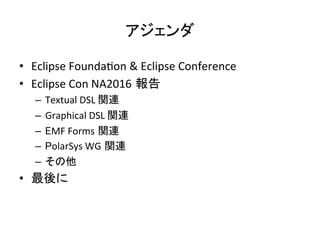

- 2. アジェンダ • Eclipse Founda:on & Eclipse Conference • Eclipse Con NA2016報告 – Textual DSL 関連 – Graphical DSL 関連 – EMF Forms 関連 – PolarSys WG 関連 – その他 • 最後に

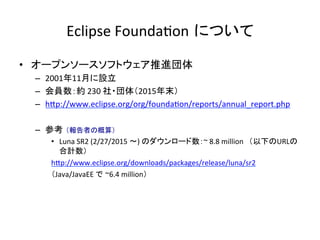

- 3. Eclipse Founda:on について • オープンソースソフトウェア推進団体 – 2001年11月に設立 – 会員数：約 230 社・団体（2015年末） – hIp://www.eclipse.org/org/founda:on/reports/annual_report.php – 参考 （報告者の概算） • Luna SR2 (2/27/2015 〜) のダウンロード数：~ 8.8 million （以下のURLの 合計数） hIp://www.eclipse.org/downloads/packages/release/luna/sr2 （Java/JavaEE で ~6.4 million）

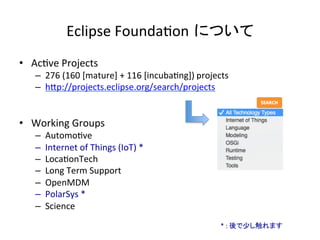

- 4. Eclipse Founda:on について • Ac:ve Projects – 276 (160 [mature] + 116 [incuba:ng]) projects – hIp://projects.eclipse.org/search/projects • Working Groups – Automo:ve – Internet of Things (IoT) * – Loca:onTech – Long Term Support – OpenMDM – PolarSys * – Science * : 後で少し触れます

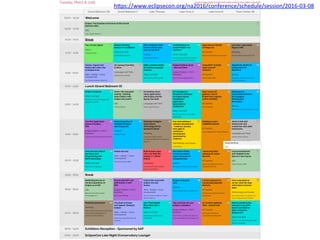

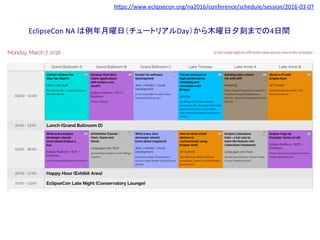

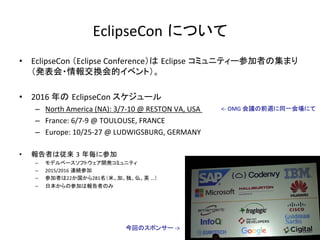

- 5. EclipseCon について • EclipseCon （Eclipse Conference）はEclipse コミュニティー参加者の集まり （発表会・情報交換会的イベント）。 • 2016 年の EclipseCon スケジュール – North America (NA): 3/7-10 @ RESTON VA, USA – France: 6/7-9 @ TOULOUSE, FRANCE – Europe: 10/25-27 @ LUDWIGSBURG, GERMANY • 報告者は従来 3 年毎に参加 – モデルベースソフトウェア開発コミュニティ – 2015/2016 連続参加 – 参加者は22か国から281名（米、加、独、仏、英 …） – 日本からの参加は報告者のみ 今回のスポンサー -> <- OMG 会議の前週に同一会場にて

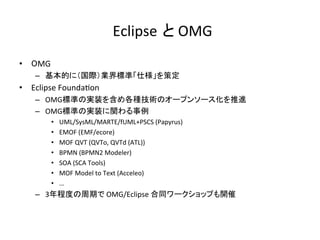

- 6. Eclipse と OMG • OMG – 基本的に（国際）業界標準「仕様」を策定 • Eclipse Founda:on – OMG標準の実装を含め各種技術のオープンソース化を推進 – OMG標準の実装に関わる事例 • UML/SysML/MARTE/fUML+PSCS (Papyrus) • EMOF (EMF/ecore) • MOF QVT (QVTo, QVTd (ATL)) • BPMN (BPMN2 Modeler) • SOA (SCA Tools) • MOF Model to Text (Acceleo) • … – 3年程度の周期で OMG/Eclipse 合同ワークショップも開催
- 7.
- 8.
- 9.
- 10.
- 11.
- 12.
- 13. Textual DSL 関連 • eXXXtreme Tutorial - Xtext, Xbase and Xtend – Home Automa:on – Building a REST DSL • Xtext 2.9 - New & Noteworthy • User-Centric Diagram Editors – 開発の動機と Demo • Demo 自体は1年前に紹介したものと同じ • 10 Java Idioms Stomped with Xtend – セッション不参加 • EclipseCon Europe2015の同名の動画が公開されている • Crea:ng a Standalone Generator with Xtend – Science WGでの Xtext 利用事例
- 14.

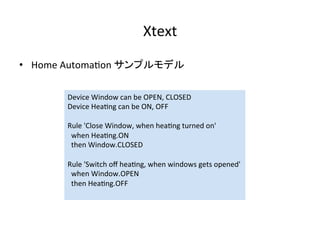

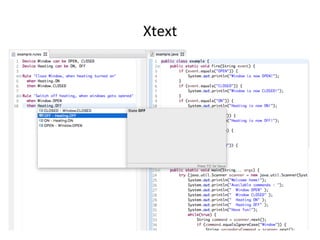

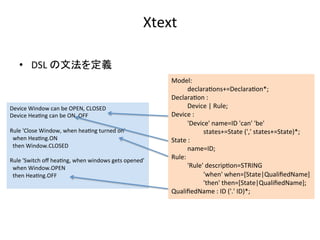

- 15. Device Window can be OPEN, CLOSED Device Hea:ng can be ON, OFF Rule 'Close Window, when hea:ng turned on' when Hea:ng.ON then Window.CLOSED Rule 'Switch off hea:ng, when windows gets opened' when Window.OPEN then Hea:ng.OFF Model: declara:ons+=Declara:on*; Declara:on : Device | Rule; Device : 'Device' name=ID 'can' 'be' states+=State (',' states+=State)*; State : name=ID; Rule: 'Rule' descrip:on=STRING 'when' when=[State|QualifiedName] 'then' then=[State|QualifiedName]; QualifiedName : ID ('.' ID)*; Xtext • DSL の文法を定義
- 16.
- 17.

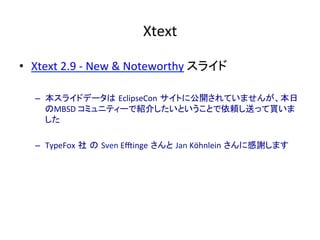

- 18. Xtext • Xtext 2.9 - New & Noteworthy スライド – 本スライドデータはEclipseCon サイトに公開されていませんが、本日 のMBSD コミュニティーで紹介したいということで依頼し送って貰いま した – TypeFox 社 の Sven Exinge さんと Jan Köhnlein さんに感謝します

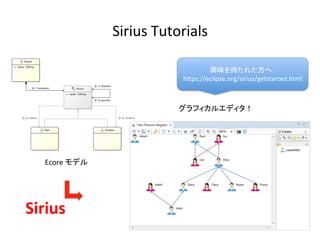

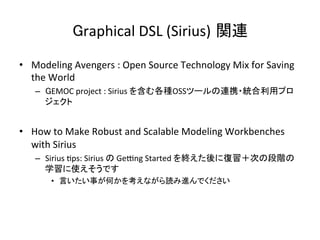

- 19. Graphical DSL (Sirius) 関連 • Modeling Avengers : Open Source Technology Mix for Saving the World – GEMOC project : Sirius を含む各種OSSツールの連携・統合利用プロ ジェクト • How to Make Robust and Scalable Modeling Workbenches with Sirius – Sirius :ps: Sirius の Ge{ng Started を終えた後に復習＋次の段階の 学習に使えそうです • 言いたい事が何かを考えながら読み進んでください

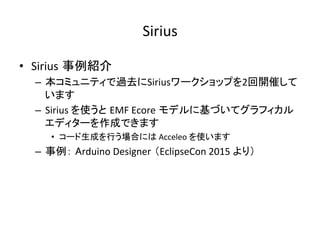

- 20. Sirius • Sirius 事例紹介 – 本コミュニティで過去にSiriusワークショップを2回開催して います – Sirius を使うと EMF Ecore モデルに基づいてグラフィカル エディターを作成できます • コード生成を行う場合には Acceleo を使います – 事例： Arduino Designer （EclipseCon 2015 より）
- 21.

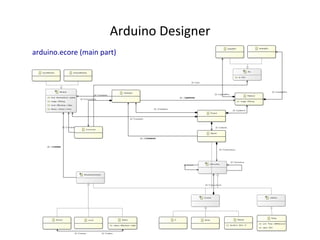

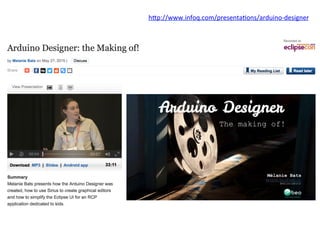

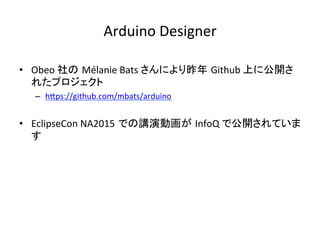

- 22. Arduino Designer • Obeo 社の Mélanie Bats さんにより昨年Github 上に公開さ れたプロジェクト – hIps://github.com/mbats/arduino • EclipseCon NA2015 での講演動画が InfoQ で公開されていま す
- 23.
- 24.
- 25.
- 26.
- 27.
- 28.
- 29.

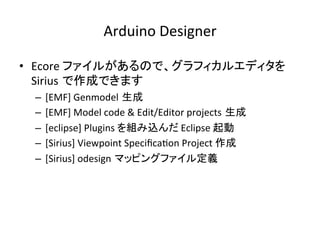

- 30. Arduino Designer • Ecore ファイルがあるので、グラフィカルエディタを Sirius で作成できます – [EMF] Genmodel 生成 – [EMF] Model code & Edit/Editor projects 生成 – [eclipse] Plugins を組み込んだ Eclipse 起動 – [Sirius] Viewpoint Specifica:on Project 作成 – [Sirius] odesign マッピングファイル定義

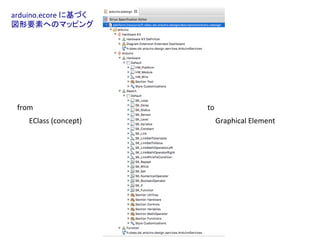

- 31.
- 32.

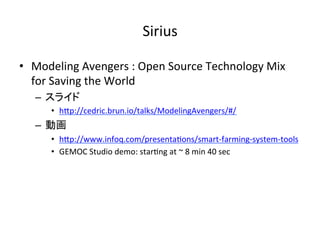

- 33. Sirius • Modeling Avengers : Open Source Technology Mix for Saving the World – スライド • hIp://cedric.brun.io/talks/ModelingAvengers/#/ – 動画 • hIp://www.infoq.com/presenta:ons/smart-farming-system-tools • GEMOC Studio demo: star:ng at ~ 8 min 40 sec

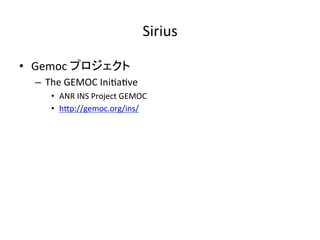

- 34. Sirius • Gemoc プロジェクト – The GEMOC Ini:a:ve • ANR INS Project GEMOC • hIp://gemoc.org/ins/

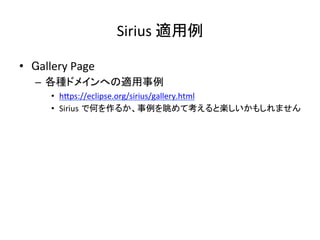

- 35. Sirius 適用例 • Gallery Page – 各種ドメインへの適用事例 • hIps://eclipse.org/sirius/gallery.html • Sirius で何を作るか、事例を眺めて考えると楽しいかもしれません

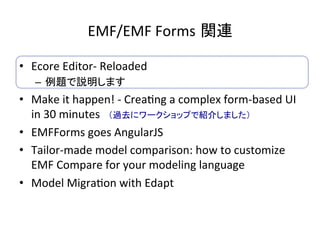

- 36. EMF/EMF Forms 関連 • Ecore Editor- Reloaded – 例題で説明します • Make it happen! - Crea:ng a complex form-based UI in 30 minutes （過去にワークショップで紹介しました） • EMFForms goes AngularJS • Tailor-made model comparison: how to customize EMF Compare for your modeling language • Model Migra:on with Edapt

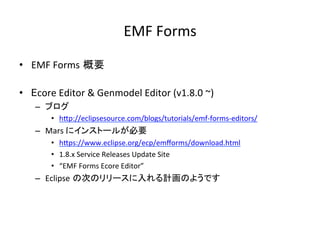

- 37. EMF Forms • EMF Forms 概要 • Ecore Editor & Genmodel Editor (v1.8.0 ~) – ブログ • hIp://eclipsesource.com/blogs/tutorials/emf-forms-editors/ – Mars にインストールが必要 • hIps://www.eclipse.org/ecp/emfforms/download.html • 1.8.x Service Releases Update Site • “EMF Forms Ecore Editor” – Eclipse の次のリリースに入れる計画のようです
- 38.

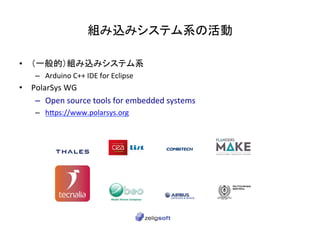

- 39. 組み込みシステム系の活動 • （一般的）組み込みシステム系 – Arduino C++ IDE for Eclipse • PolarSys WG – Open source tools for embedded systems – hIps://www.polarsys.org
- 40. PolarSys WG関連 • 本年は UML toolを利用したものが中心 – Let's play: Lego meets Papyrus UML • Papyrus + MOKA – Evel Knievel versus Incremental Always Advancing • xtUML – Papyrus for Real Time: Executable modeling on Eclipse • Papyrus-RT – Mars explora:on guided by PolarSys

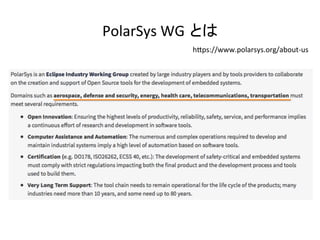

- 41.
- 42.

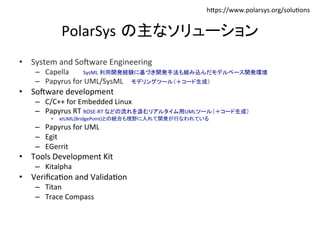

- 43. hIps://www.polarsys.org/solu:ons PolarSys の主なソリューション • System and So~ware Engineering – Capella SysML 利用開発経験に基づき開発手法も組み込んだモデルベース開発環境 – Papyrus for UML/SysML モデリングツール（＋コード生成） • So~ware development – C/C++ for Embedded Linux – Papyrus RT ROSE-RT などの流れを汲むリアルタイム用UMLツール（＋コード生成） • xtUML(BridgePoint)との統合も視野に入れて開発が行なわれている – Papyrus for UML – Egit – EGerrit • Tools Development Kit – Kitalpha • Verifica:on and Valida:on – Titan – Trace Compass

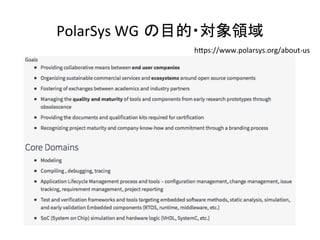

- 44. PolarSys WG セション模様 • PolarSys WGの多くのツールを使い Toy Rover （シンプルな探査ロボット） を低予算（$200-300程度?）で構築するコンテストを予定（ツールを使いき ちんと設計することのコンテスト）。デモでは Papyrus-RT(?) でモデル作成。 • UMLツール（Papyrus）にOMG仕様を実装したMokaを組み込み、LEGOで 作った自動車のアセンブルラインをEV3で動かすデモ講演あり。 – 更に、UML ProfileとしてBPMNやBMMなどを組み込み活用した事例も確認。 • その他 – リアルタイムシステム向けUMLツールにPapyrus-RTとxtUMLがあり、両者が協 力体制にある（Papyrus-RTに機能追加を計画）。 – ソリューションの一つであるTrace Compassツールを使った実時間システムト ラブルシューティング（参加できず）

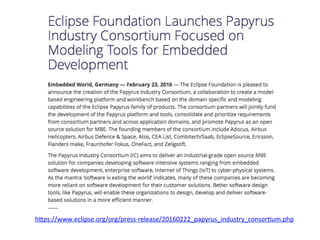

- 45.

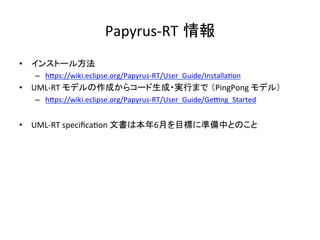

- 46. Papyrus-RT 情報 • インストール方法 – hIps://wiki.eclipse.org/Papyrus-RT/User_Guide/Installa:on • UML-RT モデルの作成からコード生成・実行まで （PingPong モデル） – hIps://wiki.eclipse.org/Papyrus-RT/User_Guide/Ge{ng_Started • UML-RT specifica:on 文書は本年6月を目標に準備中とのこと

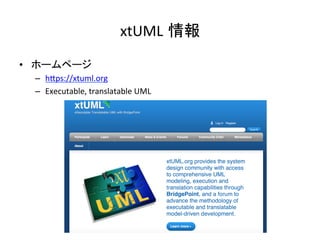

- 47. xtUML 情報 • ホームページ – hIps://xtuml.org – Executable, translatable UML

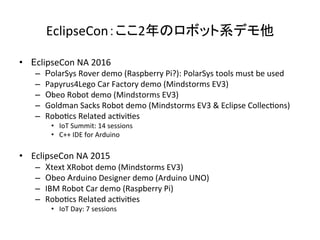

- 48. EclipseCon：ここ2年のロボット系デモ他 • EclipseCon NA 2016 – PolarSys Rover demo (Raspberry Pi?): PolarSys tools must be used – Papyrus4Lego Car Factory demo (Mindstorms EV3) – Obeo Robot demo (Mindstorms EV3) – Goldman Sacks Robot demo (Mindstorms EV3 & Eclipse Collec:ons) – Robo:cs Related ac:vi:es • IoT Summit: 14 sessions • C++ IDE for Arduino • EclipseCon NA 2015 – Xtext XRobot demo (Mindstorms EV3) – Obeo Arduino Designer demo (Arduino UNO) – IBM Robot Car demo (Raspberry Pi) – Robo:cs Related ac:vi:es • IoT Day: 7 sessions
- 49.

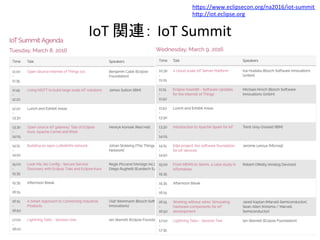

- 50.

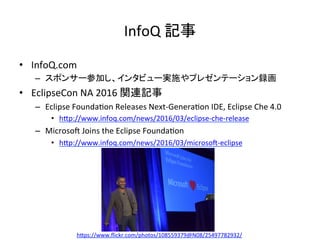

- 51. InfoQ 記事 • InfoQ.com – スポンサー参加し、インタビュー実施やプレゼンテーション録画 • EclipseCon NA 2016 関連記事 – Eclipse Founda:on Releases Next-Genera:on IDE, Eclipse Che 4.0 • hIp://www.infoq.com/news/2016/03/eclipse-che-release – Microso~ Joins the Eclipse Founda:on • hIp://www.infoq.com/news/2016/03/microso~-eclipse hIps://www.flickr.com/photos/108559379@N08/25497782932/

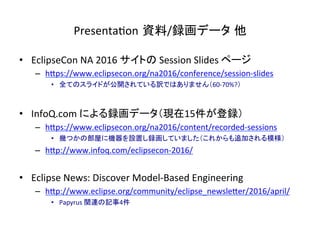

- 52. Presenta:on 資料/録画データ 他 • EclipseCon NA 2016 サイトの Session Slides ページ – hIps://www.eclipsecon.org/na2016/conference/session-slides • 全てのスライドが公開されている訳ではありません（60-70%?） • InfoQ.com による録画データ（現在15件が登録） – hIps://www.eclipsecon.org/na2016/content/recorded-sessions • 幾つかの部屋に機器を設置し録画していました（これからも追加される模様） – hIp://www.infoq.com/eclipsecon-2016/ • Eclipse News: Discover Model-Based Engineering – hIp://www.eclipse.org/community/eclipse_newsleIer/2016/april/ • Papyrus 関連の記事4件

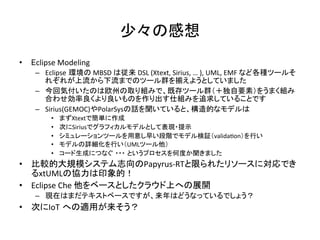

- 53. 少々の感想 • Eclipse Modeling – Eclipse環境の MBSD は従来 DSL (Xtext, Sirius, … ), UML, EMF など各種ツールそ れぞれが上流から下流までのツール群を揃えようとしていました – 今回気付いたのは欧州の取り組みで、既存ツール群（＋独自要素）をうまく組み 合わせ効率良くより良いものを作り出す仕組みを追求していることです – Sirius(GEMOC)やPolarSysの話を聞いていると、構造的なモデルは • まずXtextで簡単に作成 • 次にSiriusでグラフィカルモデルとして表現・提示 • シミュレーションツールを用意し早い段階でモデル検証（valida:on）を行い • モデルの詳細化を行い（UMLツール他） • コード生成につなぐ ・・・ というプロセスを何度か聞きました • 比較的大規模システム志向のPapyrus-RTと限られたリソースに対応でき るxtUMLの協力は印象的！ • Eclipse Che 他をベースとしたクラウド上への展開 – 現在はまだテキストベースですが、来年はどうなっているでしょう？ • 次にIoT への適用が来そう？
- 54. 最後に • 共通の理解を得るため「スケッチとしてのモデル」もありですが、どうせな らモデルを有効利用しましょう – モデルベースソフトウェア開発コミュニティーで いろいろな可能性をぜひ一 緒に検討しましょう – 良ければワークショップにも顔を出してください – Xtext, Sirius/Acceleo, EMF Forms 開発元とは良好な関係にありますので、使 われる際にサポートが必要なら声をかけて下さい • 昨年も言いましたが今年も言います： 皆さんも EclipseCon に参加しませ んか？
