2013.10.03 に開催した Eclipse Modeling 勉強会の資料。

1. OCL
in
Papyrus
UML
田中
ビューファイブ
LLC

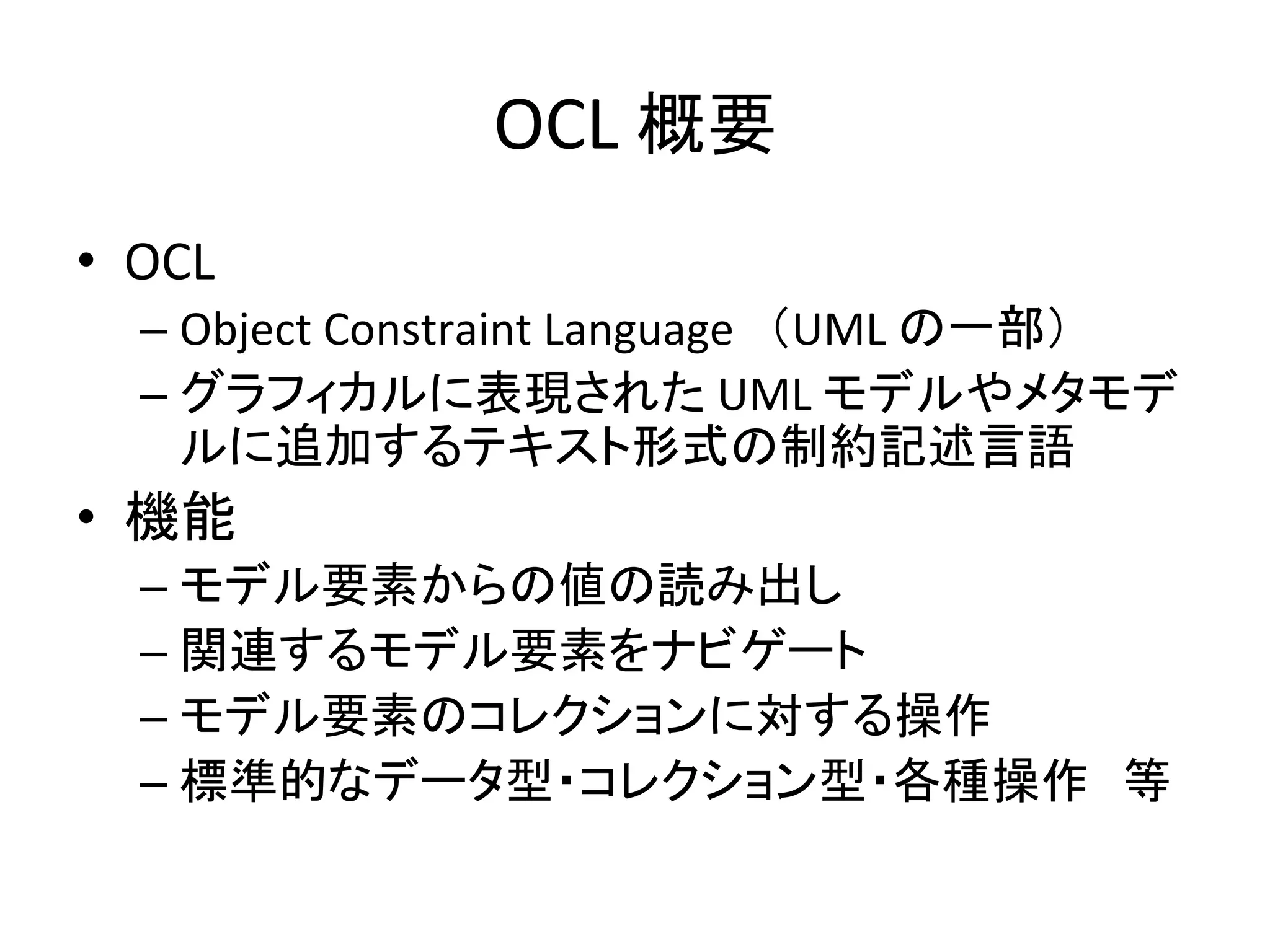

2. OCL
概要
• OCL
– Object
Constraint
Language （UML
の一部）
– グラフィカルに表現された
UML
モデルやメタモデ
ルに追加するテキスト形式の制約記述言語
• 機能
– モデル要素からの値の読み出し
– 関連するモデル要素をナビゲート
– モデル要素のコレクションに対する操作
– 標準的なデータ型・コレクション型・各種操作 等

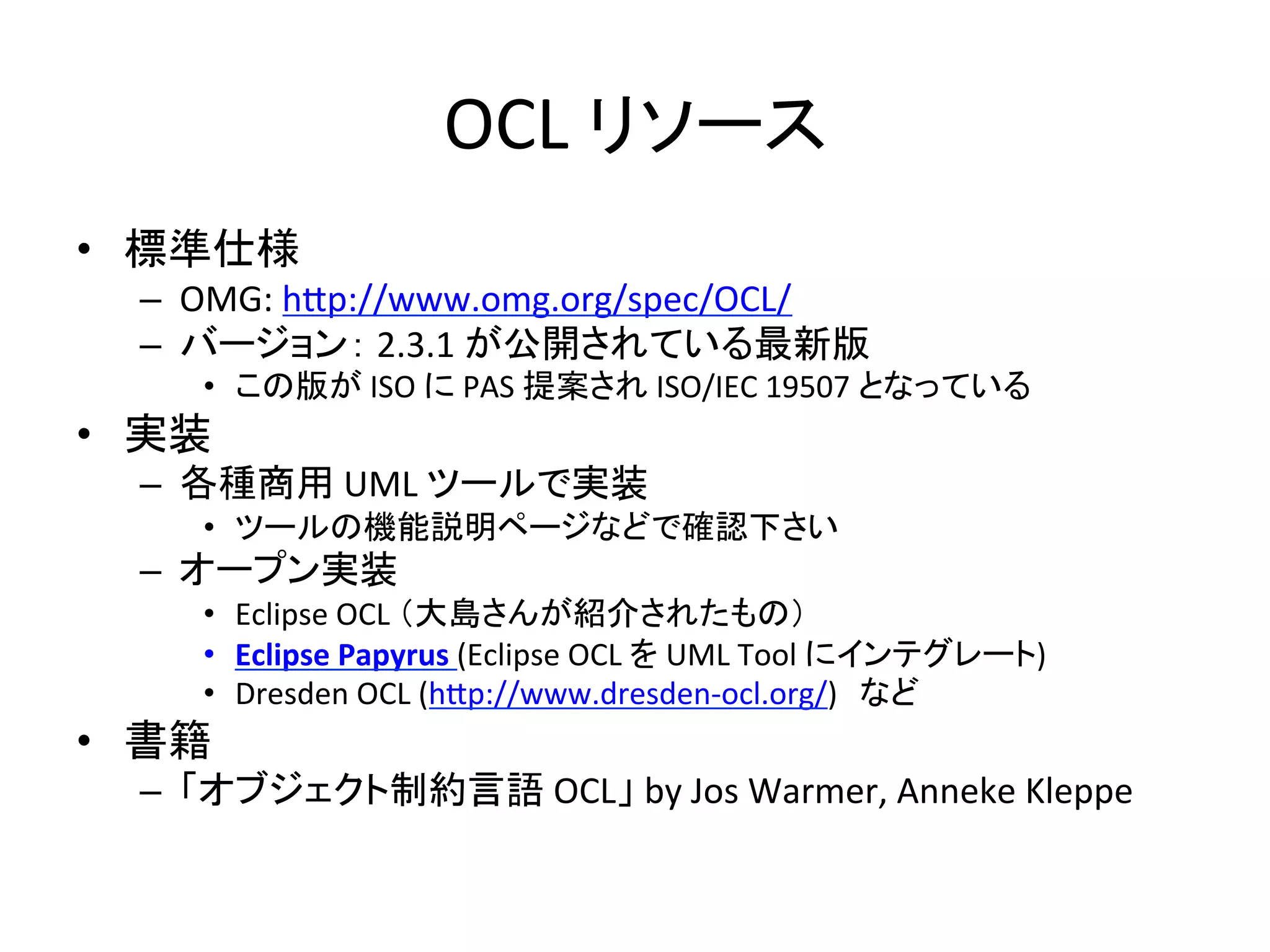

3. OCL
リソース
• 標準仕様
– OMG:
h:p://www.omg.org/spec/OCL/
– バージョン：
2.3.1
が公開されている最新版
• この版が
ISO
に
PAS
提案され
ISO/IEC
19507
となっている
• 実装
– 各種商用
UML
ツールで実装
• ツールの機能説明ページなどで確認下さい
– オープン実装
• Eclipse
OCL
（大島さんが紹介されたもの）
• Eclipse
Papyrus
(Eclipse
OCL
を
UML
Tool
にインテグレート)
• Dresden
OCL
(h:p://www.dresden-­‐ocl.org/) など
• 書籍
– 「オブジェクト制約言語
OCL」
by
Jos
Warmer,
Anneke
Kleppe

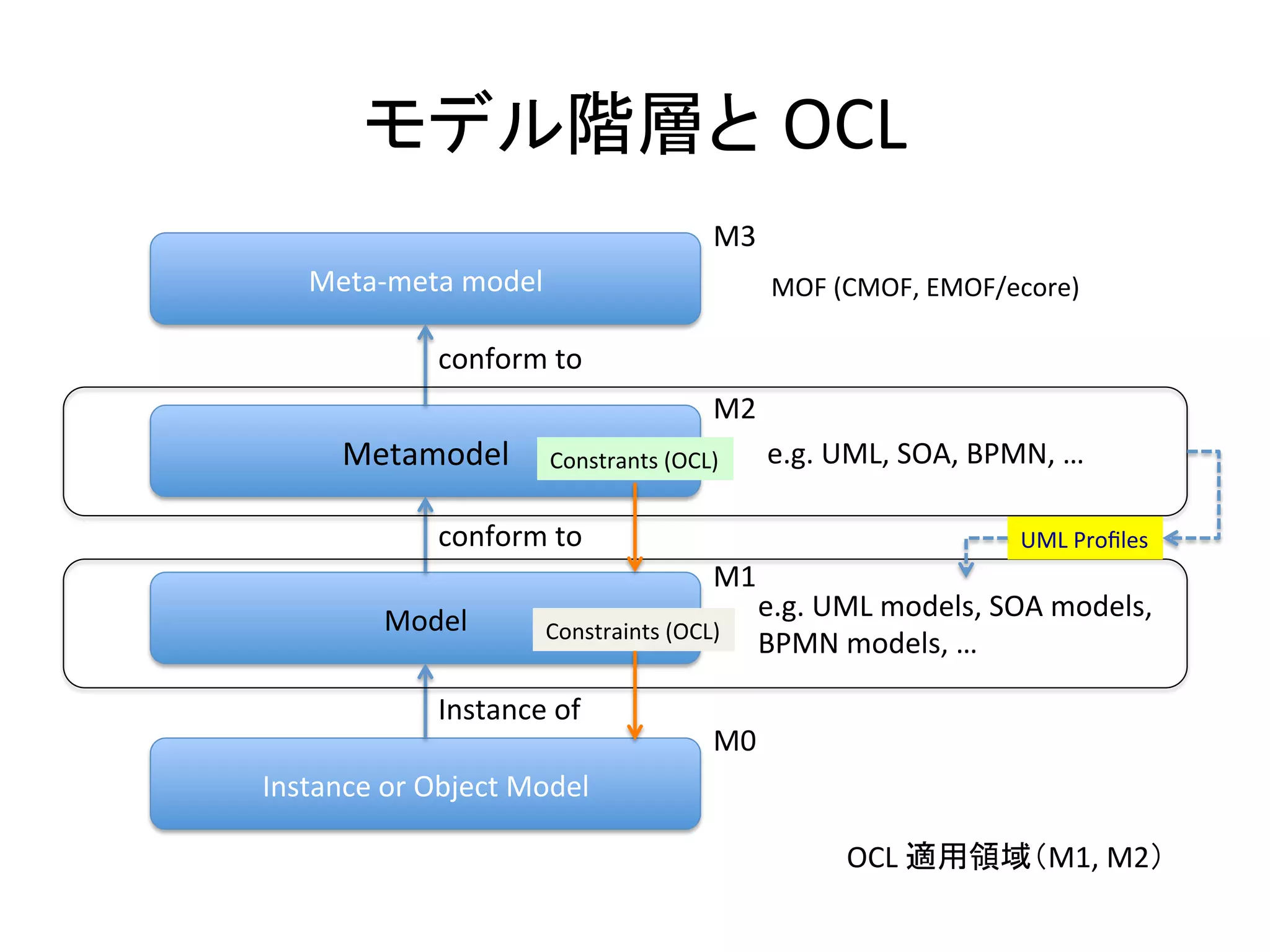

4. モデル階層と OCL
Meta-­‐meta
model
Metamodel
Model
Instance
or
Object
Model
Instance
of
conform
to
conform
to
MOF
(CMOF,
EMOF/ecore)
e.g.
UML,
SOA,
BPMN,
…
e.g.
UML
models,
SOA
models,
BPMN
models,
…
M3
M2
M1
M0
Constrants
(OCL)
Constraints
(OCL)
UML
Profiles
OCL
適用領域（M1,
M2）

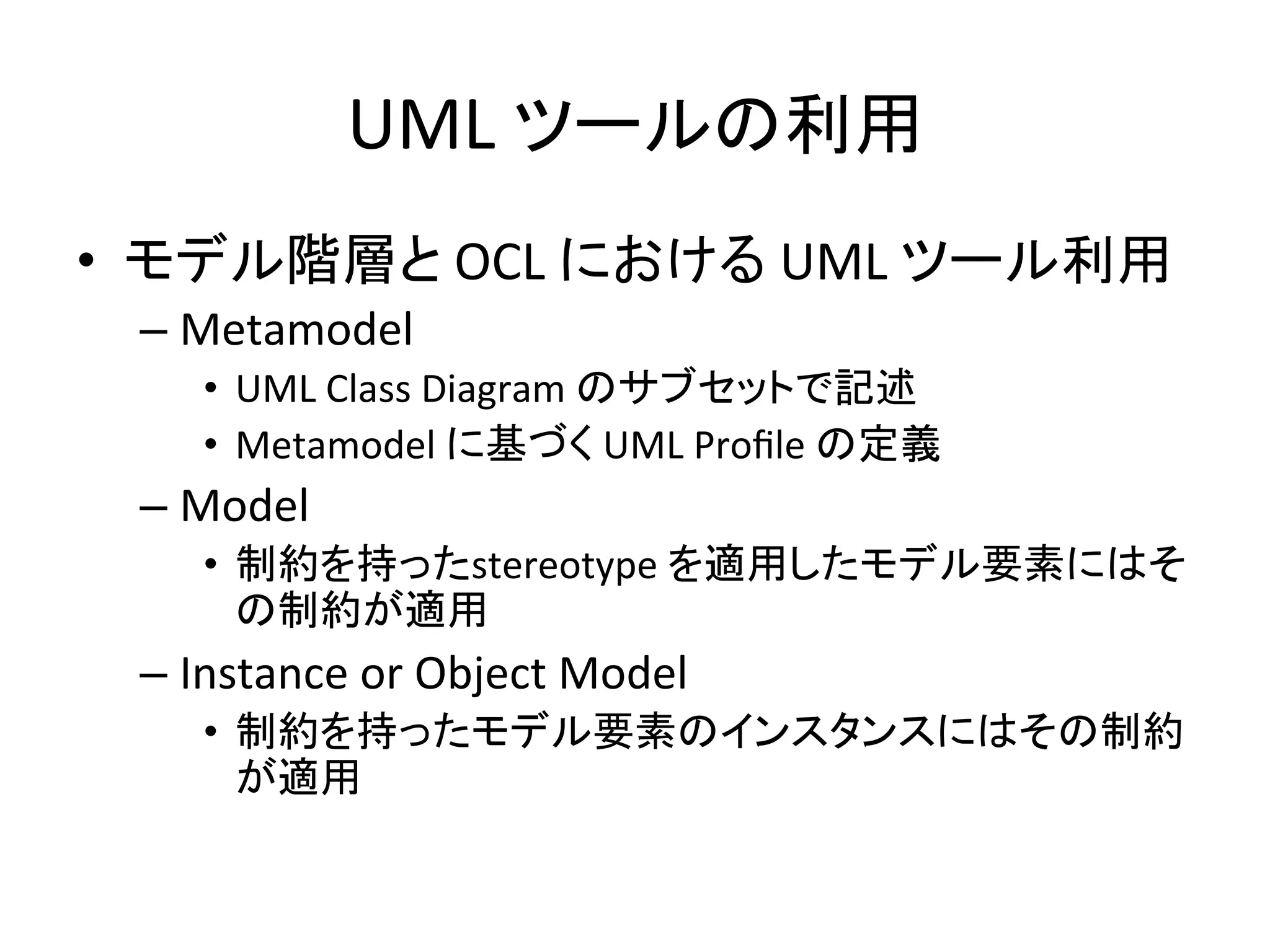

5. UML
ツールの利用
• モデル階層と
OCL
における
UML
ツール利用
– Metamodel
• UML
Class
Diagram
のサブセットで記述
• Metamodel
に基づく
UML
Profile
の定義
– Model
• 制約を持ったstereotype
を適用したモデル要素にはそ
の制約が適用
– Instance
or
Object
Model
• 制約を持ったモデル要素のインスタンスにはその制約
が適用

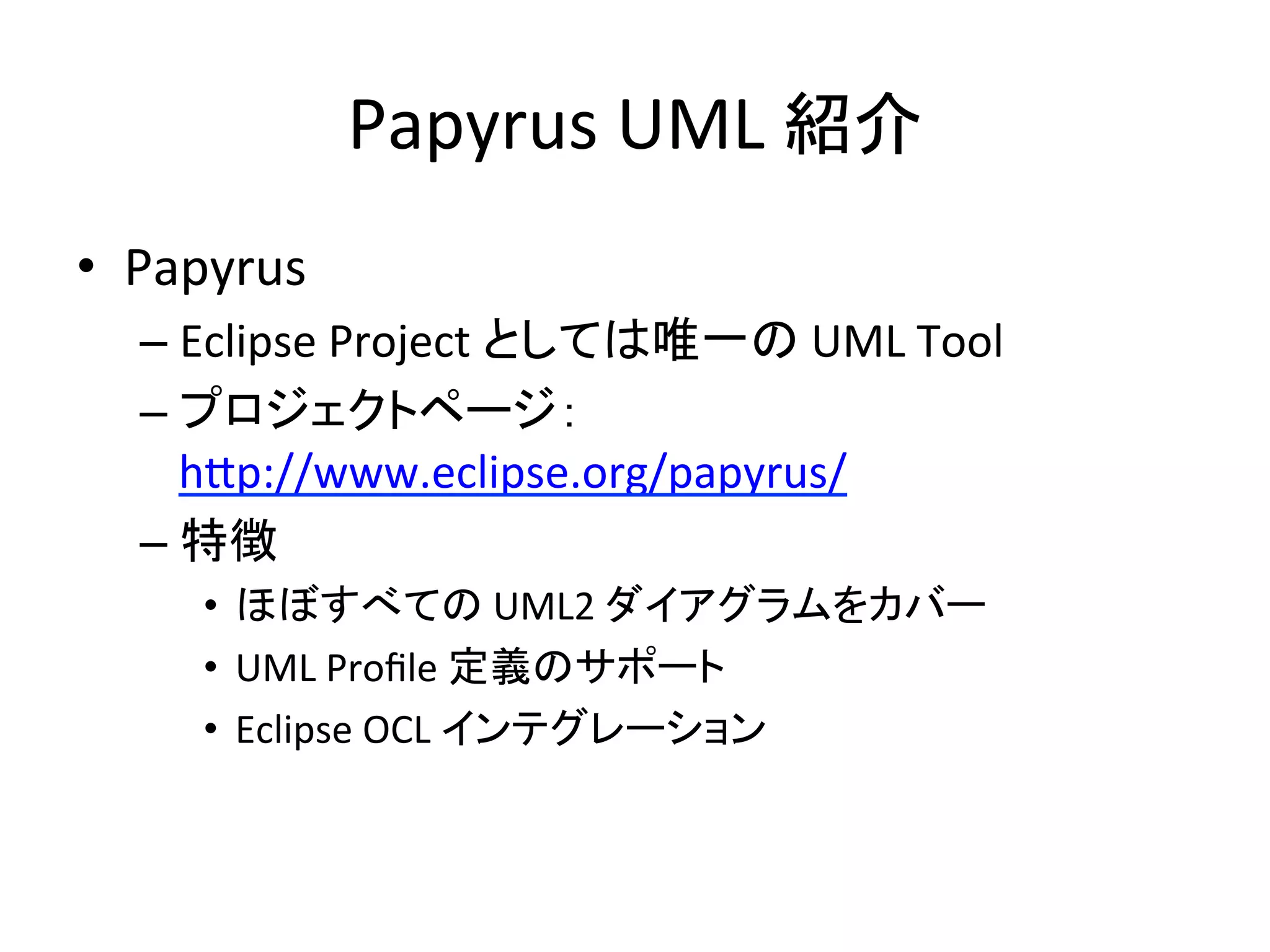

6. Papyrus
UML
紹介
• Papyrus
– Eclipse
Project
としては唯一の
UML
Tool
– プロジェクトページ：
h:p://www.eclipse.org/papyrus/
– 特徴
• ほぼすべての
UML2
ダイアグラムをカバー
• UML
Profile
定義のサポート
• Eclipse
OCL
インテグレーション

7. Papyrus
UML
紹介
h:p://www.eclipse.org/papyrus/

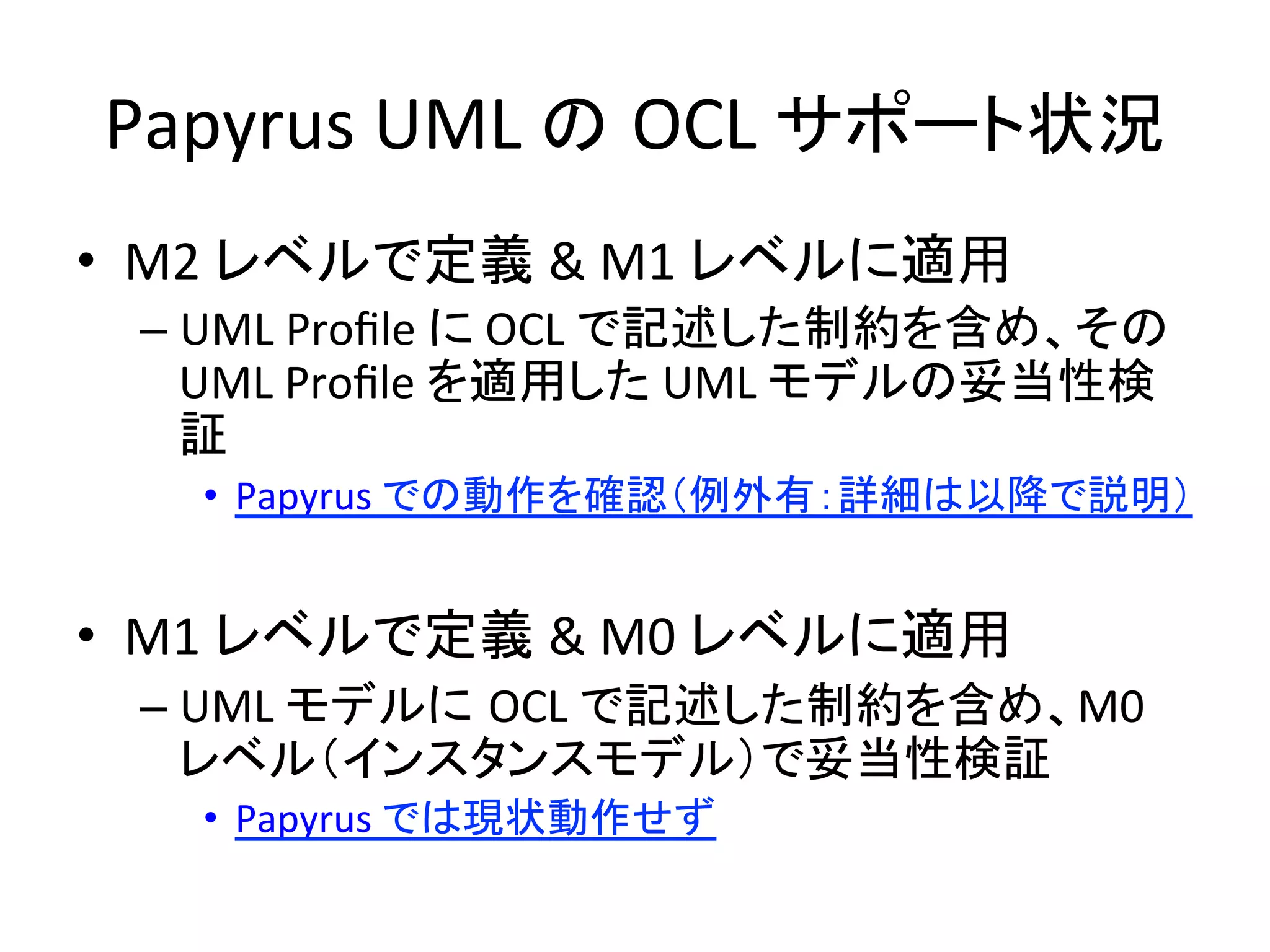

8. Papyrus
UML
の OCL
サポート状況
• M2
レベルで定義
&
M1
レベルに適用
– UML
Profile
に
OCL
で記述した制約を含め、その
UML
Profile
を適用した
UML
モデルの妥当性検
証
• Papyrus
での動作を確認（例外有：詳細は以降で説明）
• M1
レベルで定義
&
M0
レベルに適用
– UML
モデルに OCL
で記述した制約を含め、M0
レベル（インスタンスモデル）で妥当性検証
• Papyrus
では現状動作せず

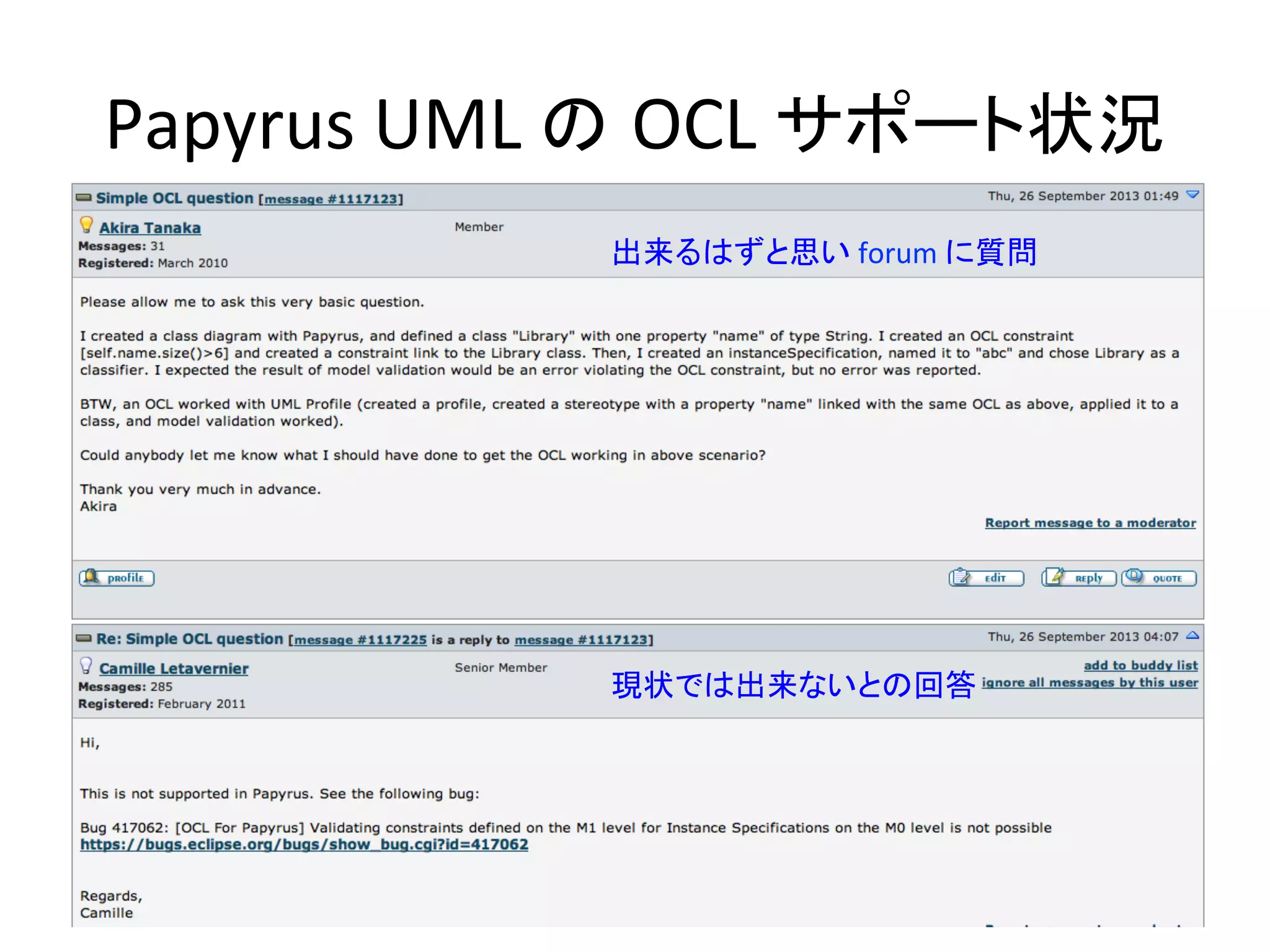

9. Papyrus
UML
の OCL
サポート状況
出来るはずと思い
forum
に質問
現状では出来ないとの回答

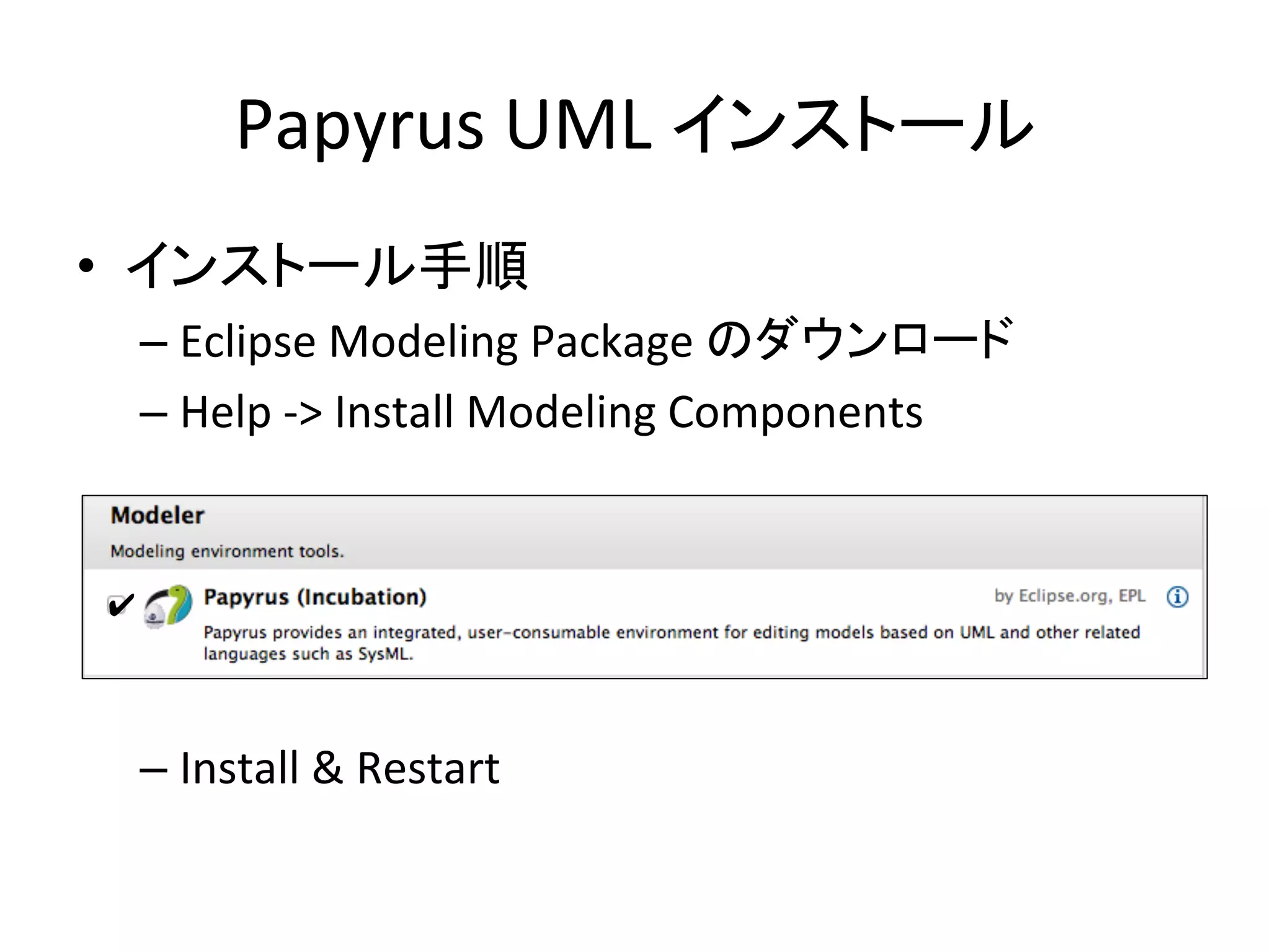

10. Papyrus
UML
インストール
• インストール手順
– Eclipse
Modeling
Package
のダウンロード
– Help
-­‐>
Install
Modeling
Components
– Install
&
Restart
✔

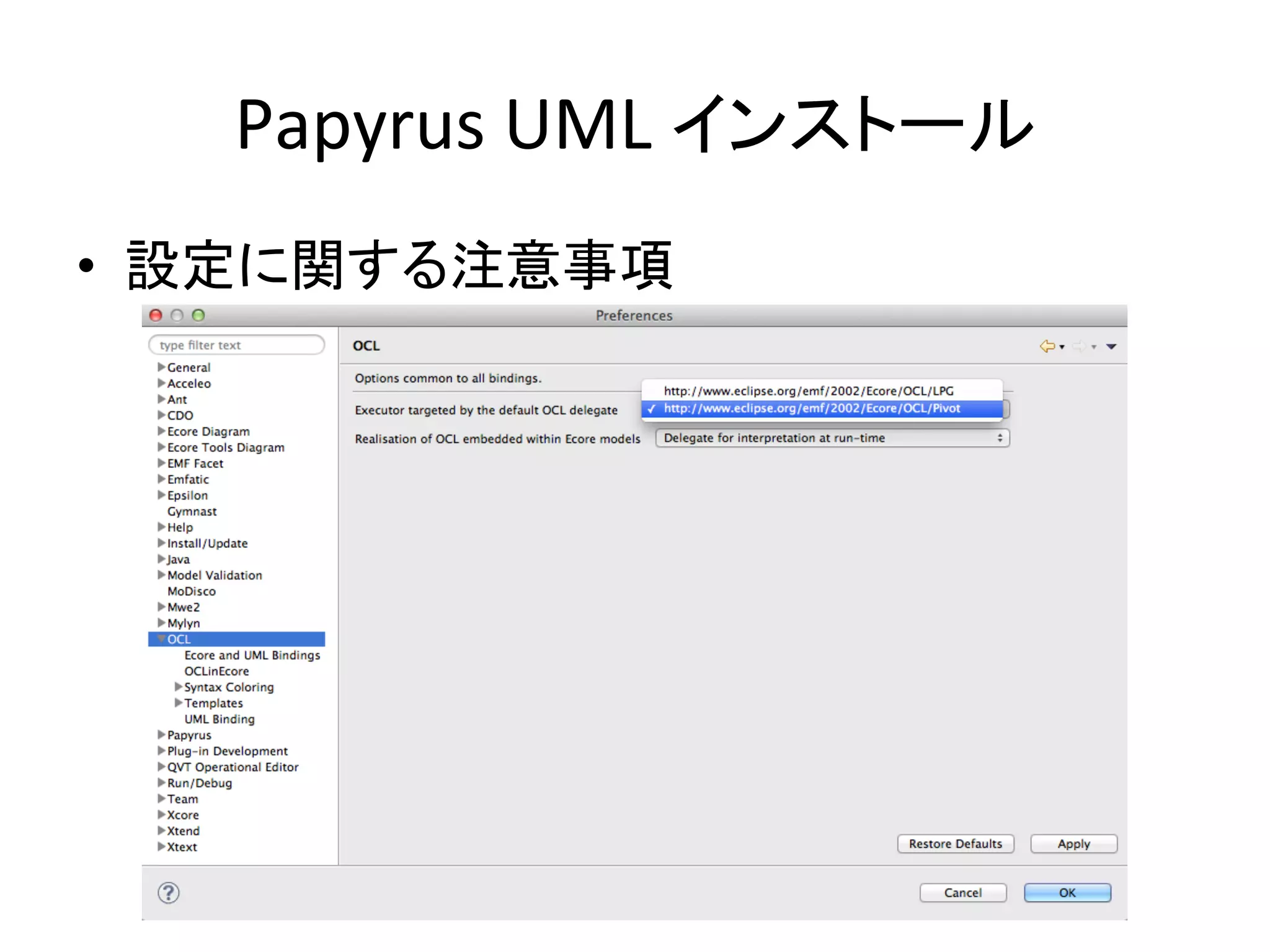

11. Papyrus
UML
インストール
• 設定に関する注意事項

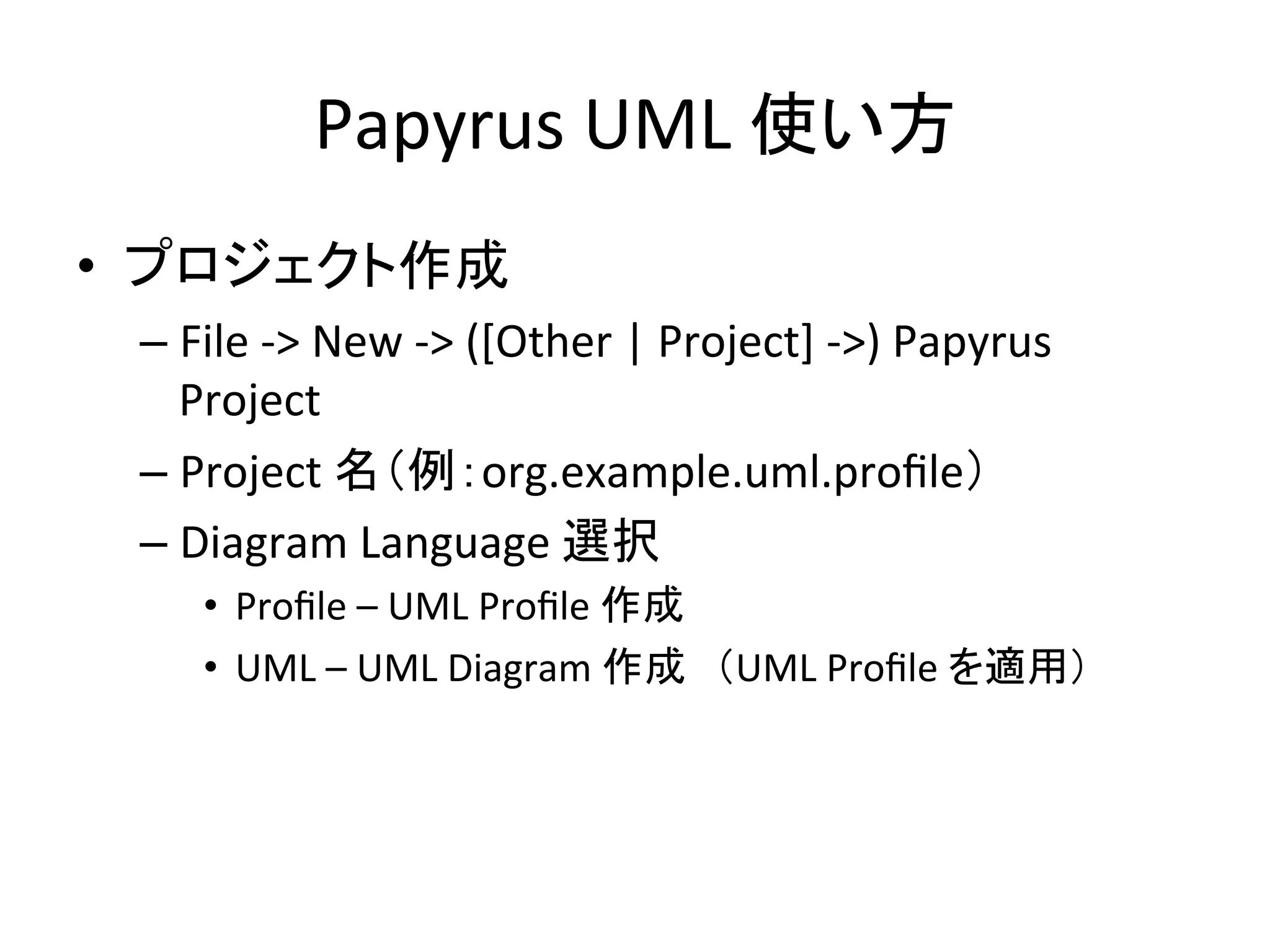

12. Papyrus
UML
使い方
• プロジェクト作成
– File
-­‐>
New
-­‐>
([Other
|
Project]
-­‐>)
Papyrus
Project
– Project
名（例：org.example.uml.profile）
– Diagram
Language
選択
• Profile
–
UML
Profile
作成
• UML
–
UML
Diagram
作成 （UML
Profile
を適用）

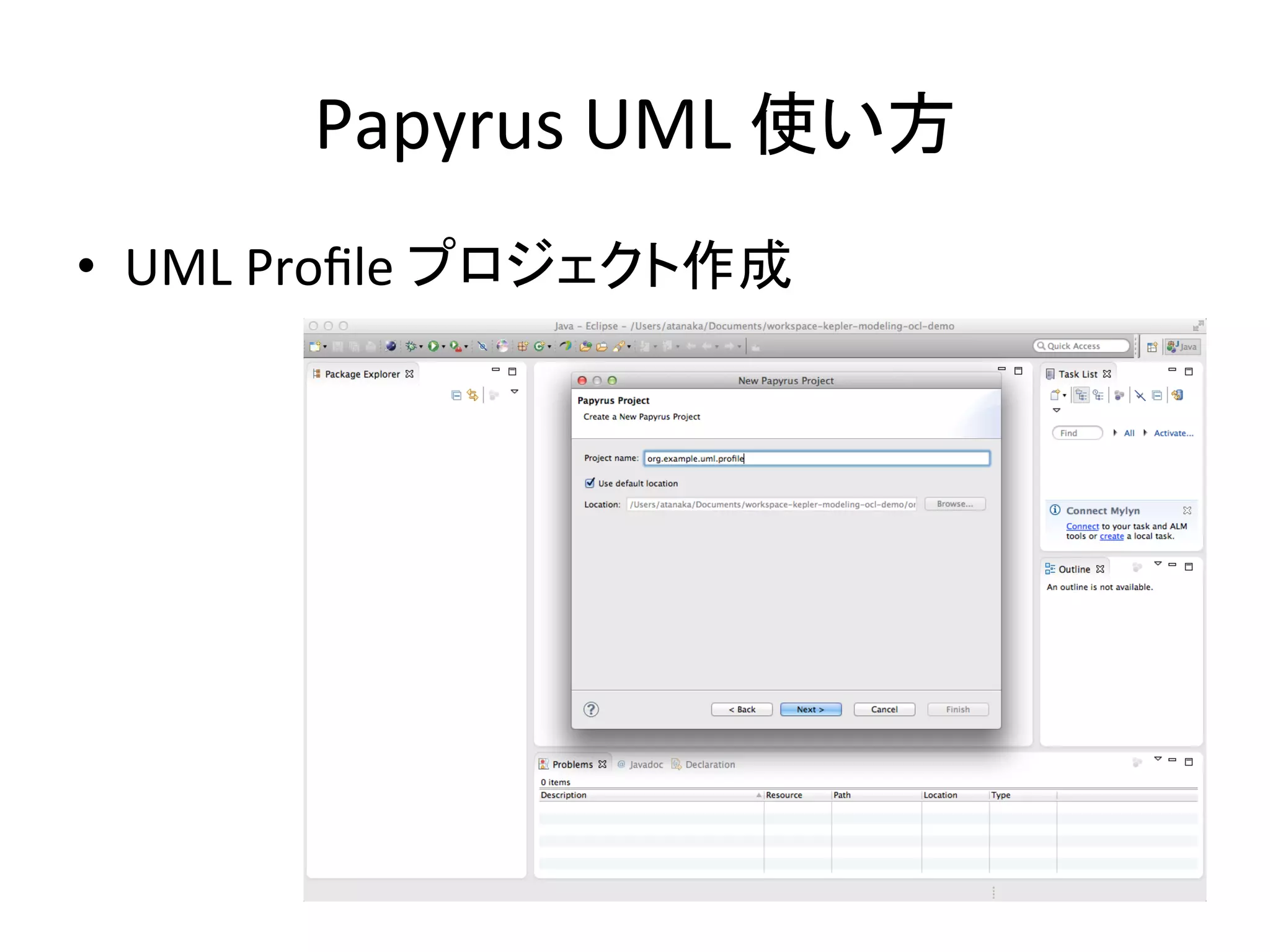

13. Papyrus
UML
使い方
• UML
Profile
プロジェクト作成

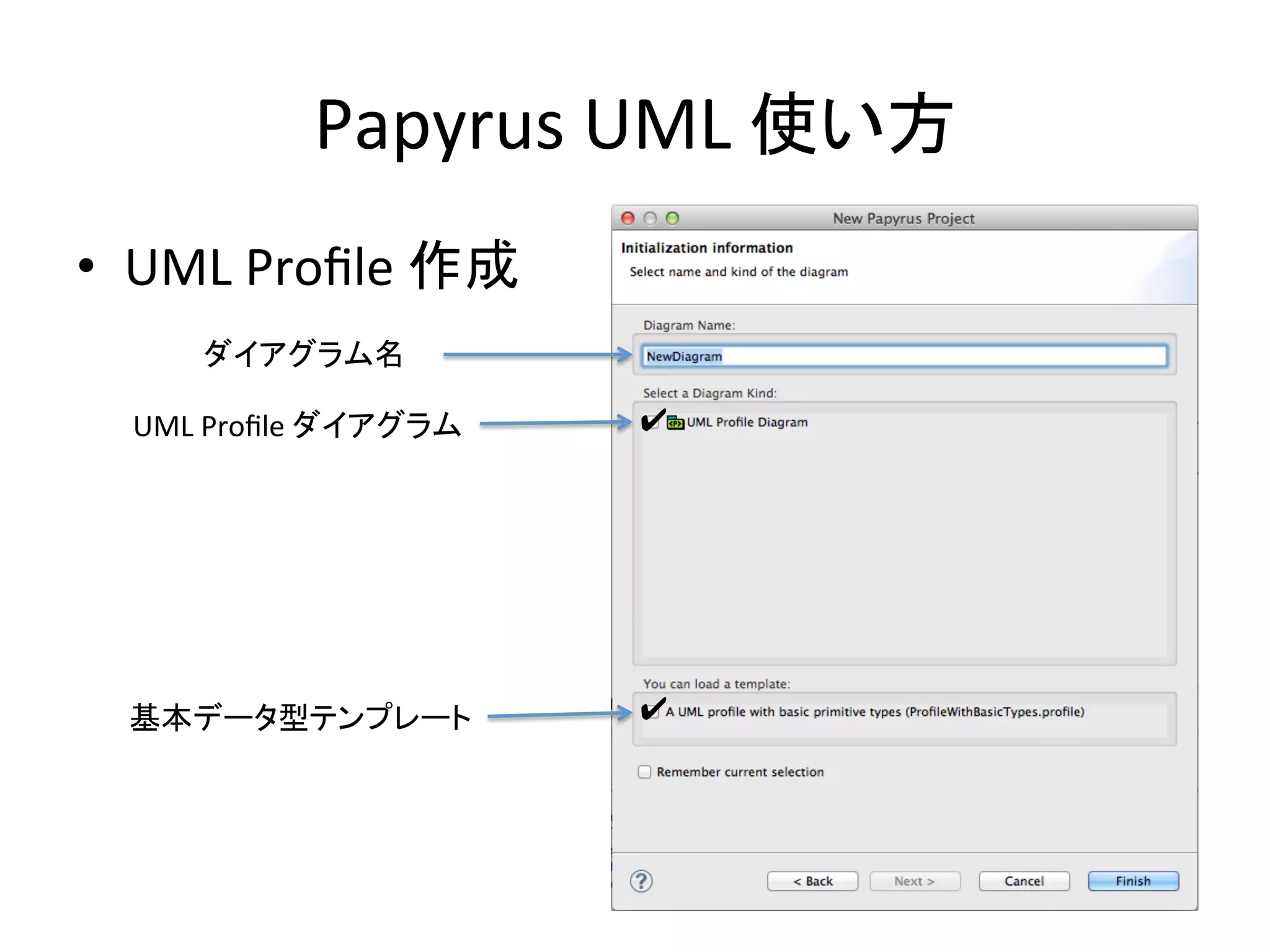

14. Papyrus
UML
使い方
• UML
Profile
作成
ダイアグラム名
UML
Profile
ダイアグラム
基本データ型テンプレート
✔
✔

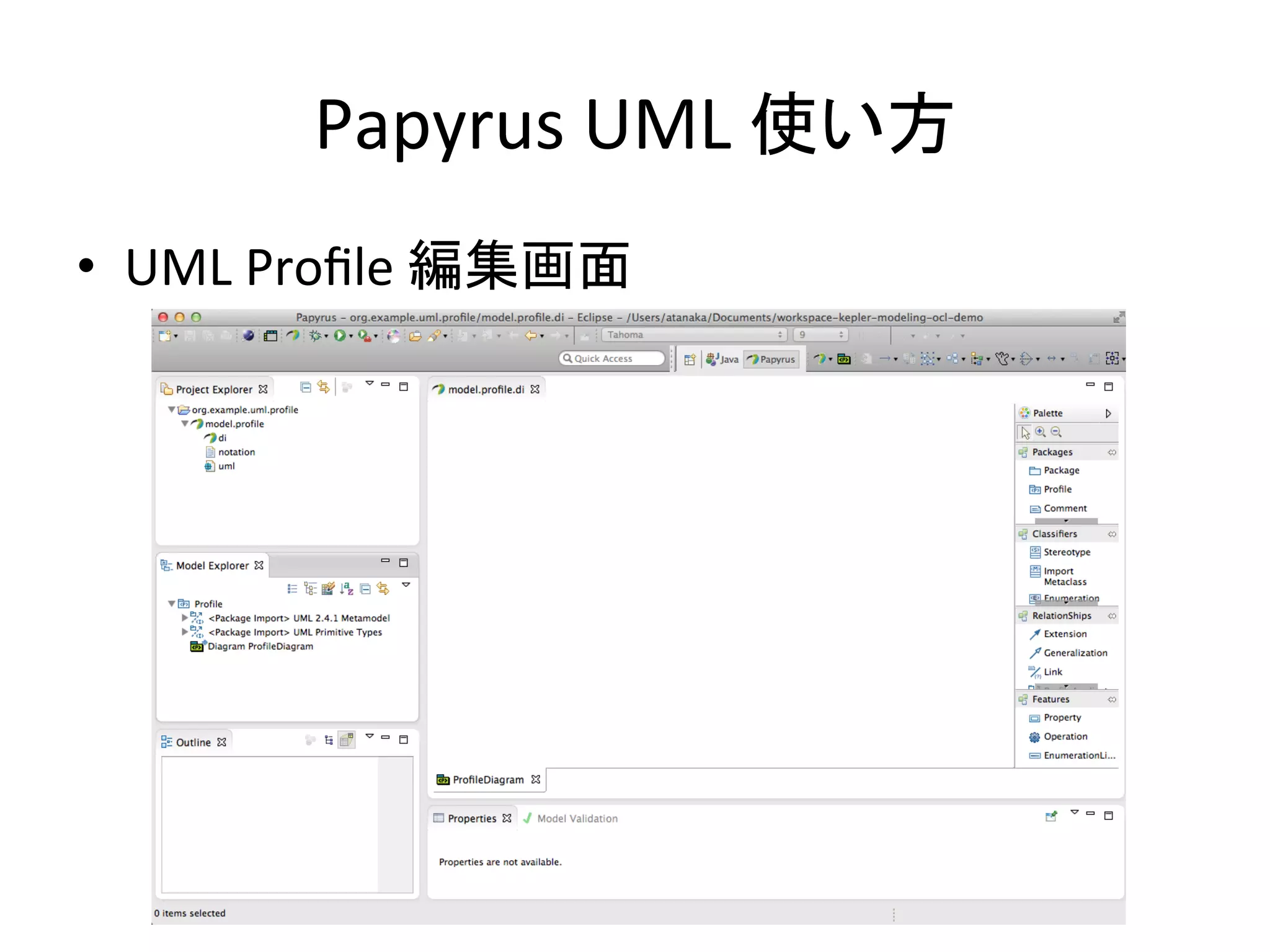

15. Papyrus
UML
使い方
• UML
Profile
編集画面

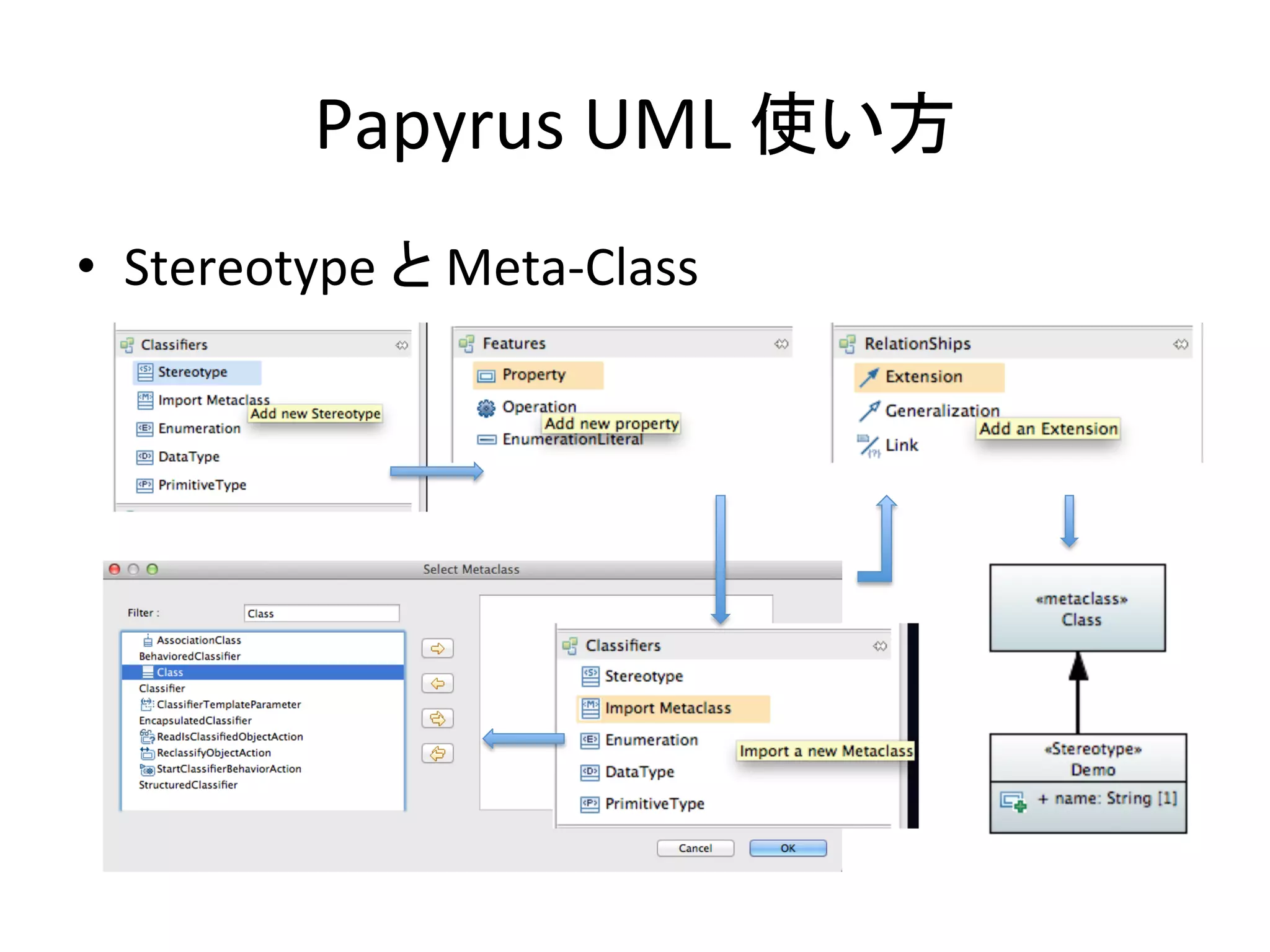

16. Papyrus
UML
使い方
• Stereotype
と
Meta-­‐Class

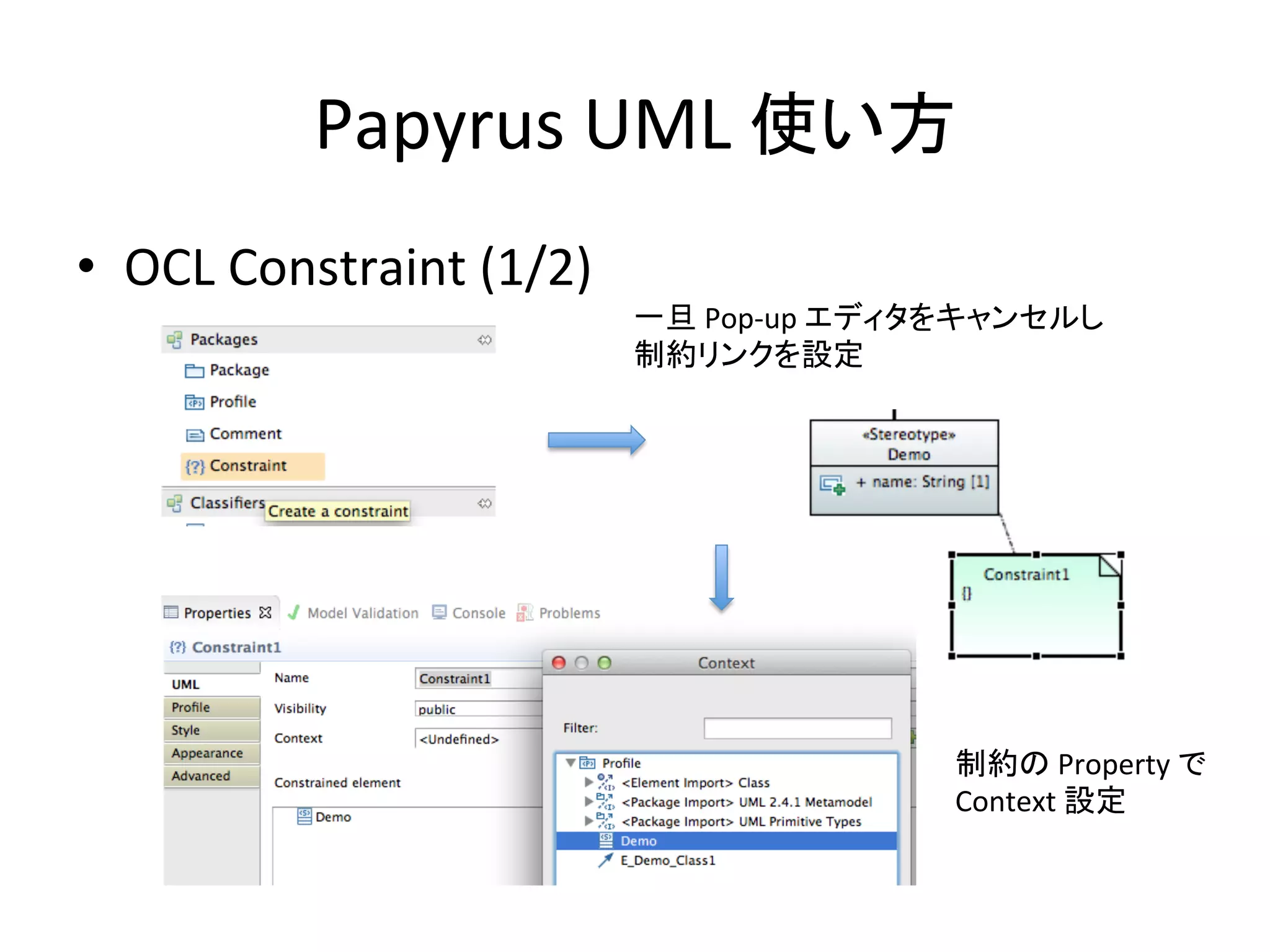

17. Papyrus
UML
使い方
• OCL
Constraint
(1/2)
一旦
Pop-­‐up
エディタをキャンセルし
制約リンクを設定
制約の
Property
で
Context
設定

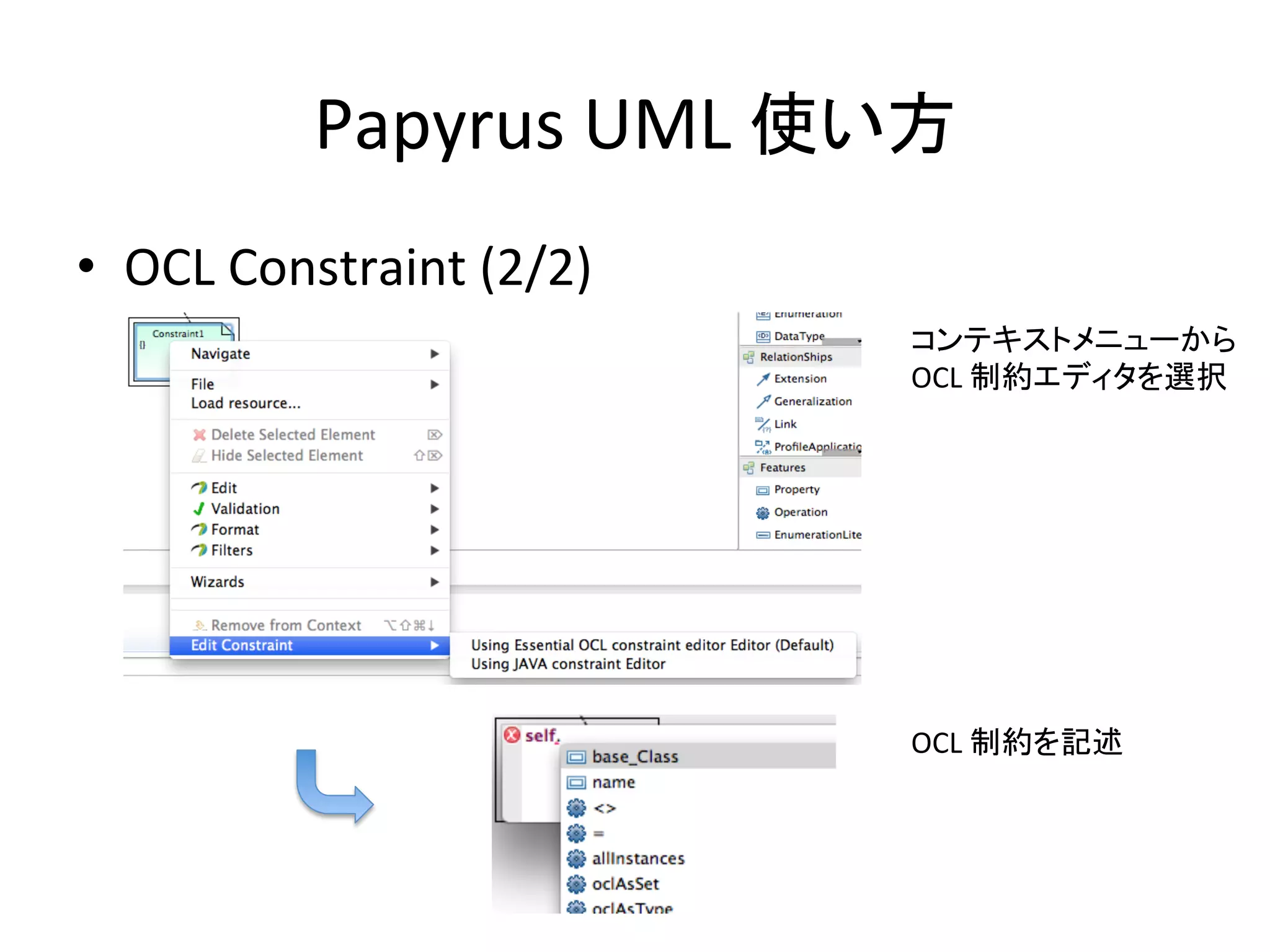

18. Papyrus
UML
使い方
• OCL
Constraint
(2/2)
コンテキストメニューから
OCL
制約エディタを選択
OCL
制約を記述

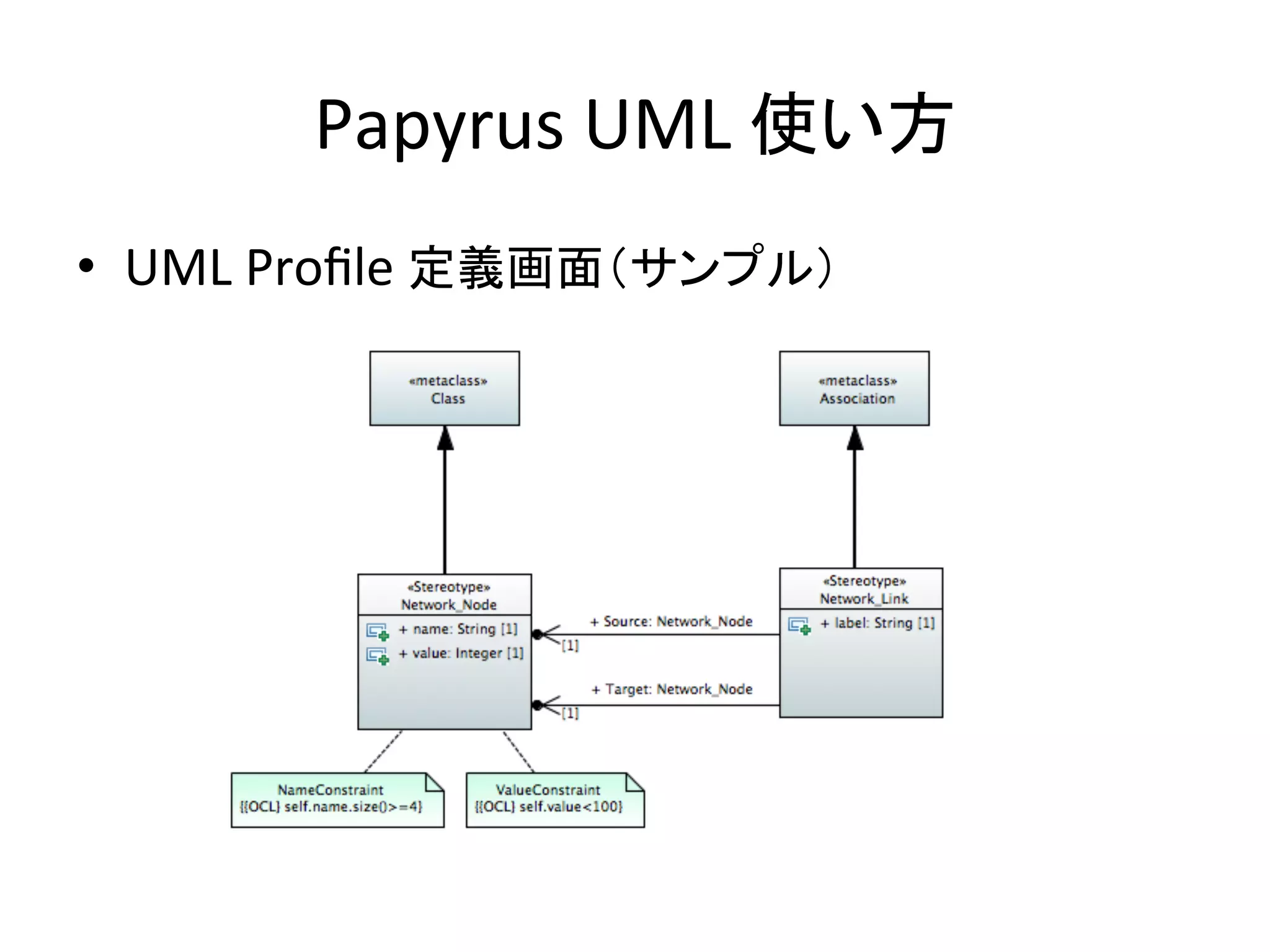

19. Papyrus
UML
使い方
• UML
Profile
定義画面（サンプル）

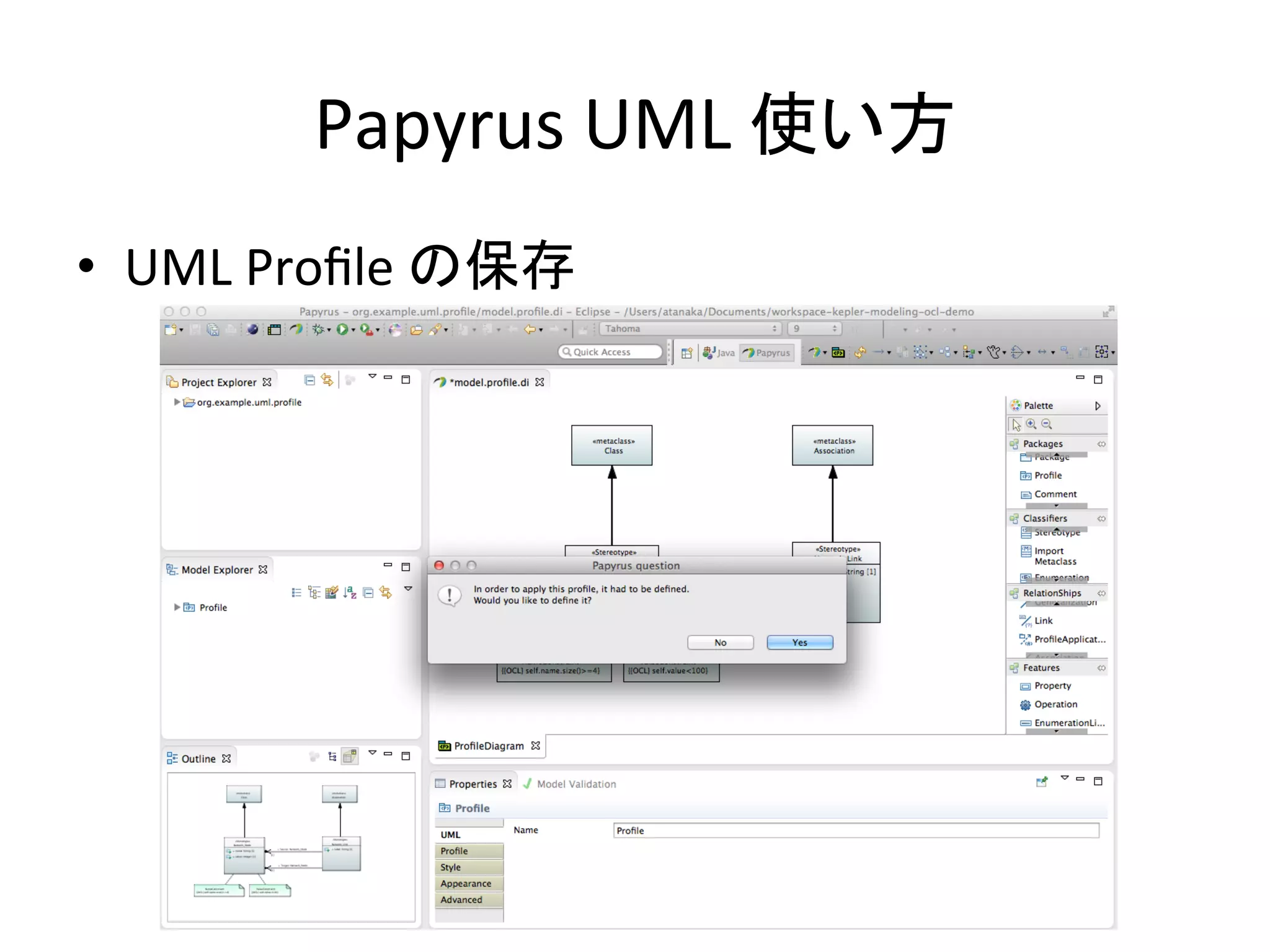

20. Papyrus
UML
使い方
• UML
Profile
の保存

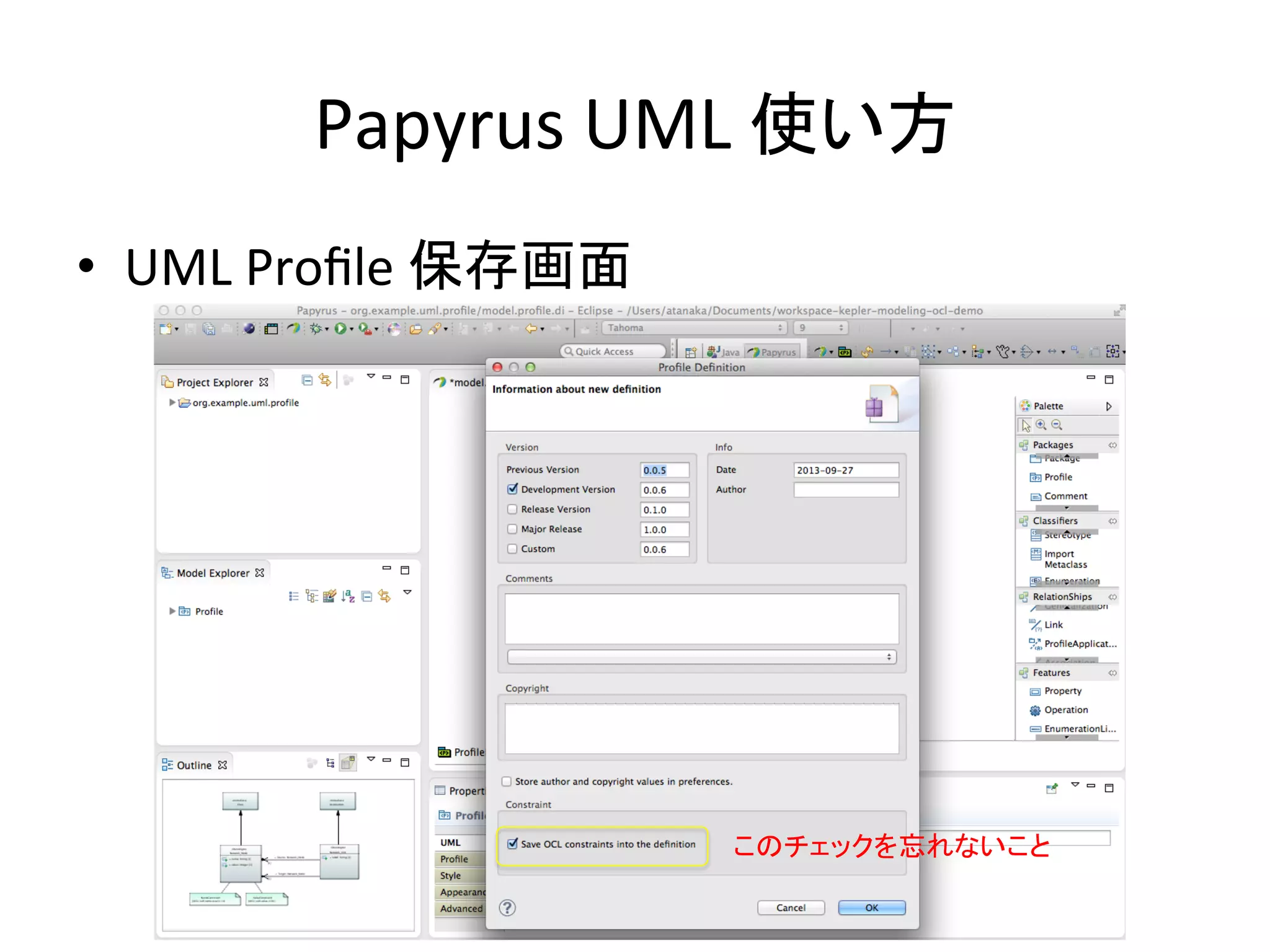

21. Papyrus
UML
使い方
• UML
Profile
保存画面
このチェックを忘れないこと

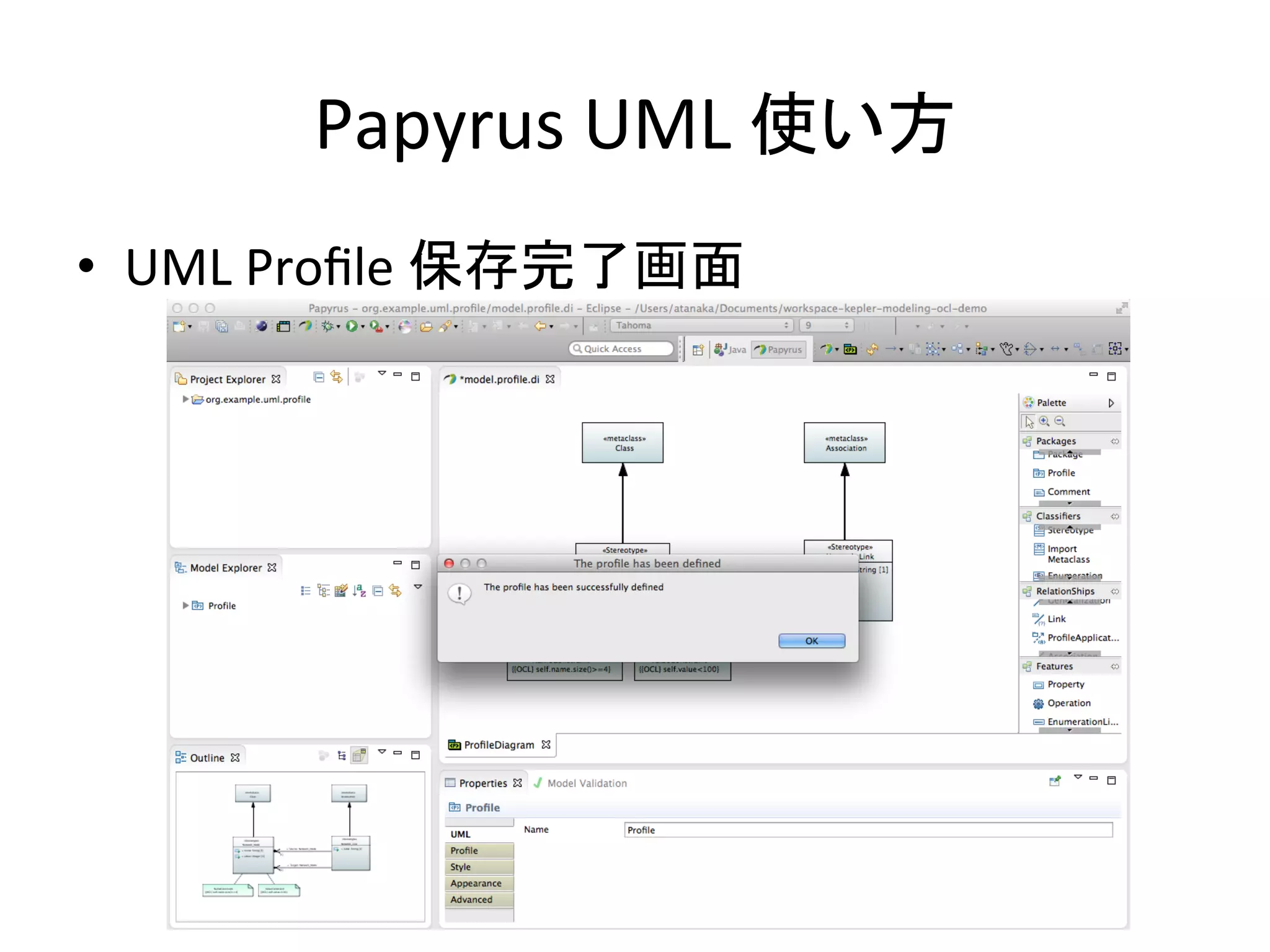

22. Papyrus
UML
使い方
• UML
Profile
保存完了画面

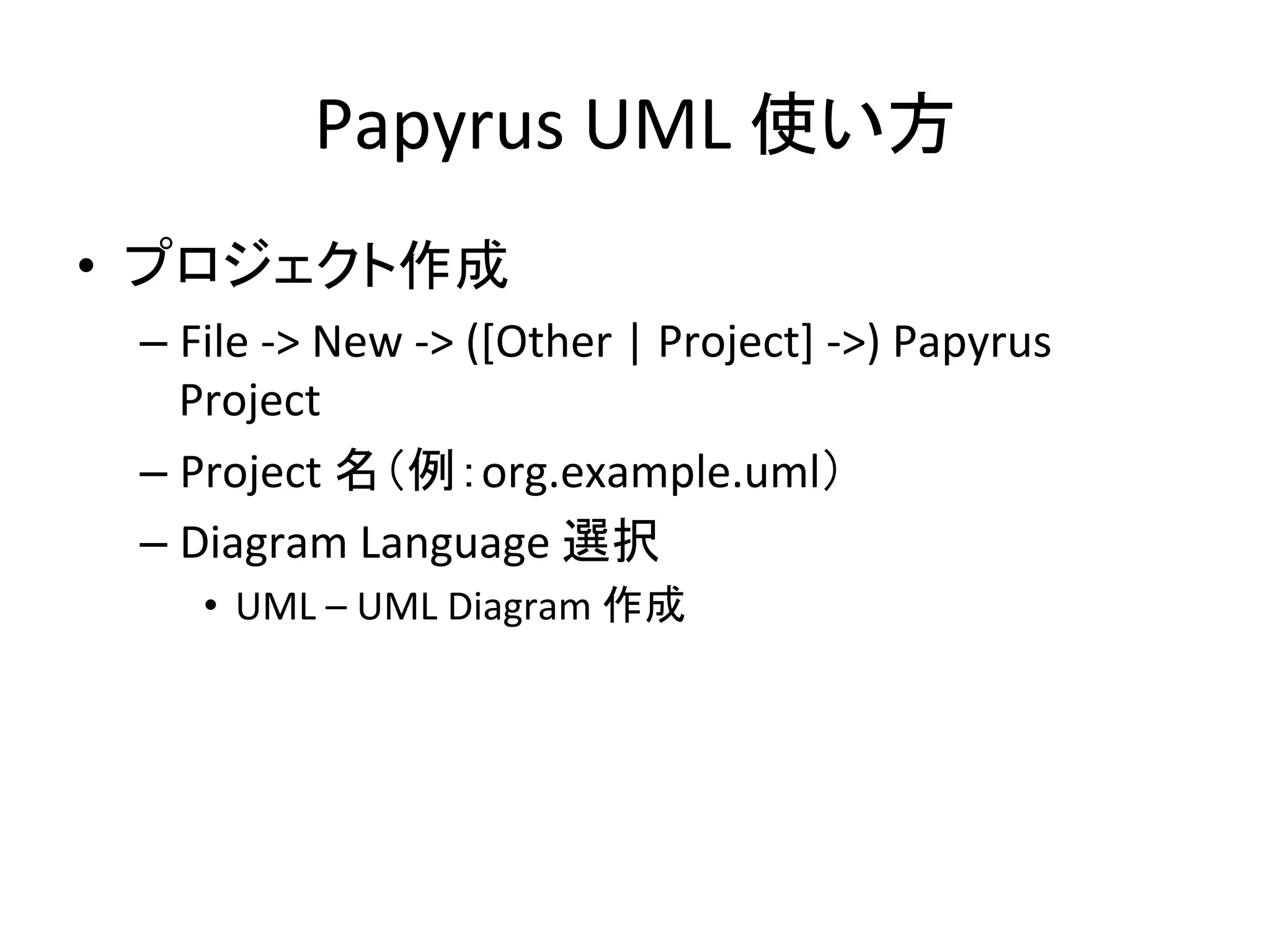

23. Papyrus
UML
使い方
• プロジェクト作成
– File
-­‐>
New
-­‐>
([Other
|
Project]
-­‐>)
Papyrus
Project
– Project
名（例：org.example.uml）
– Diagram
Language
選択
• UML
–
UML
Diagram
作成

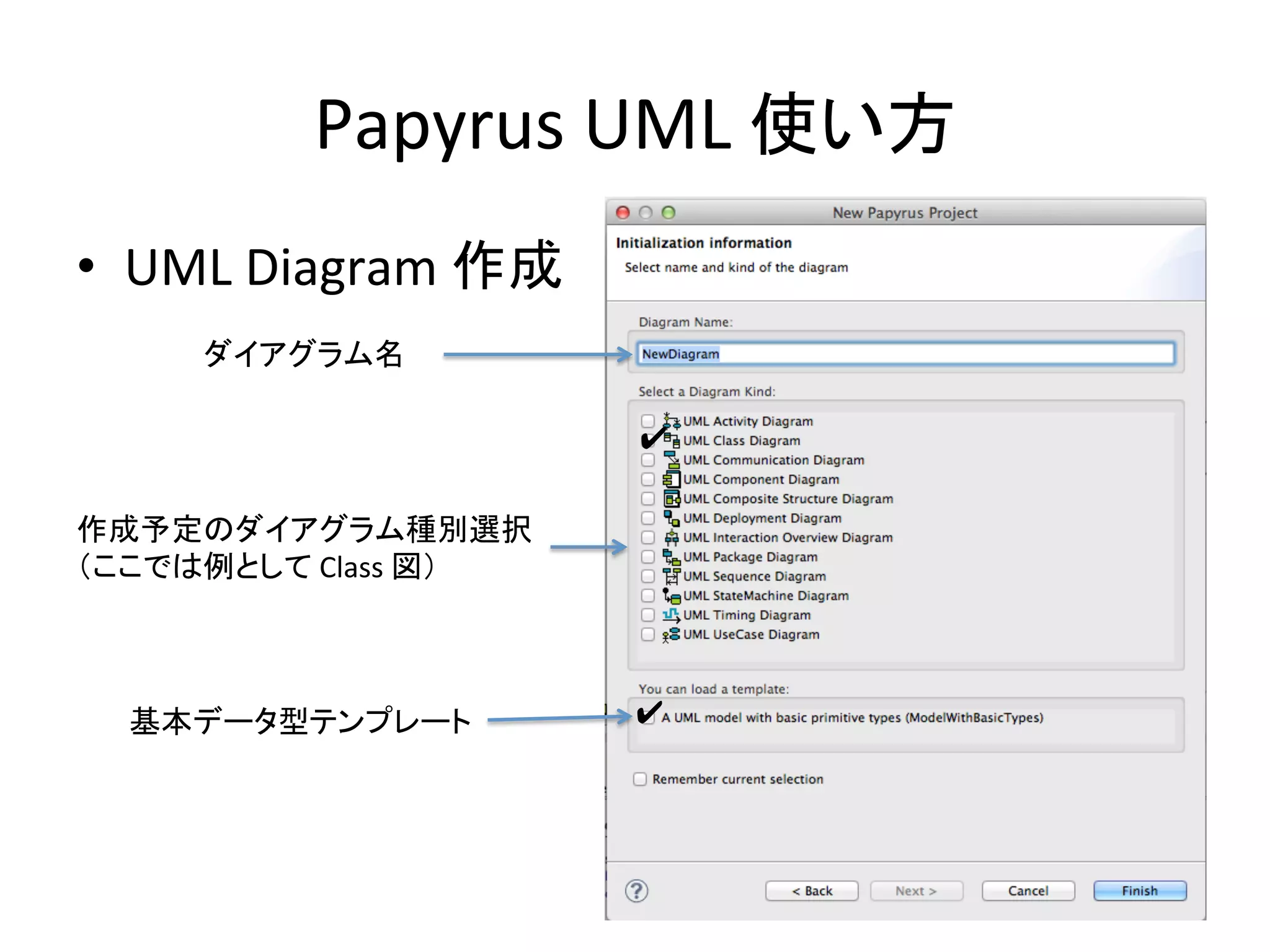

24. Papyrus
UML
使い方
• UML
Diagram
作成
ダイアグラム名
作成予定のダイアグラム種別選択
（ここでは例として
Class
図）
基本データ型テンプレート
✔
✔

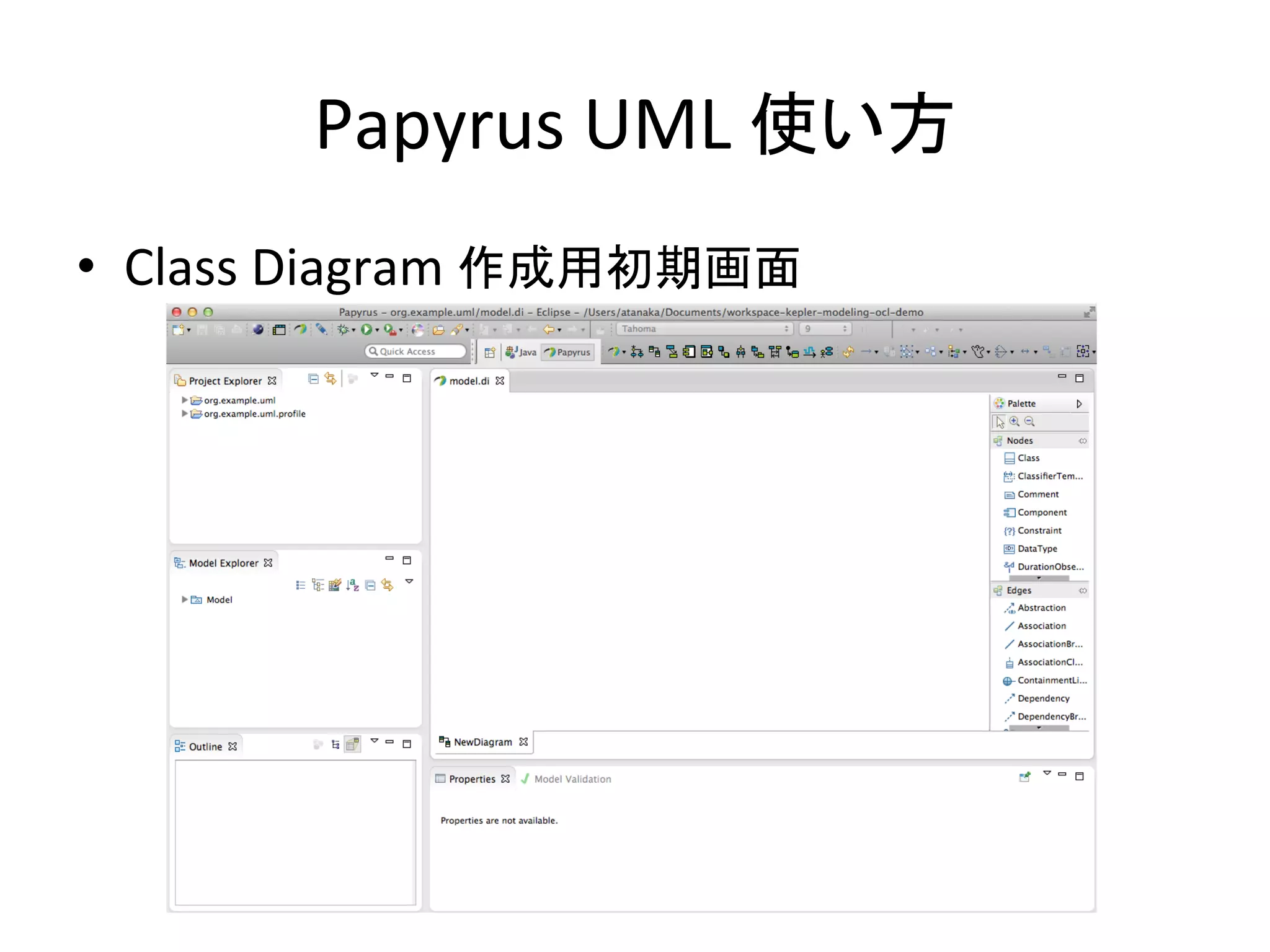

25. Papyrus
UML
使い方
• Class
Diagram
作成用初期画面

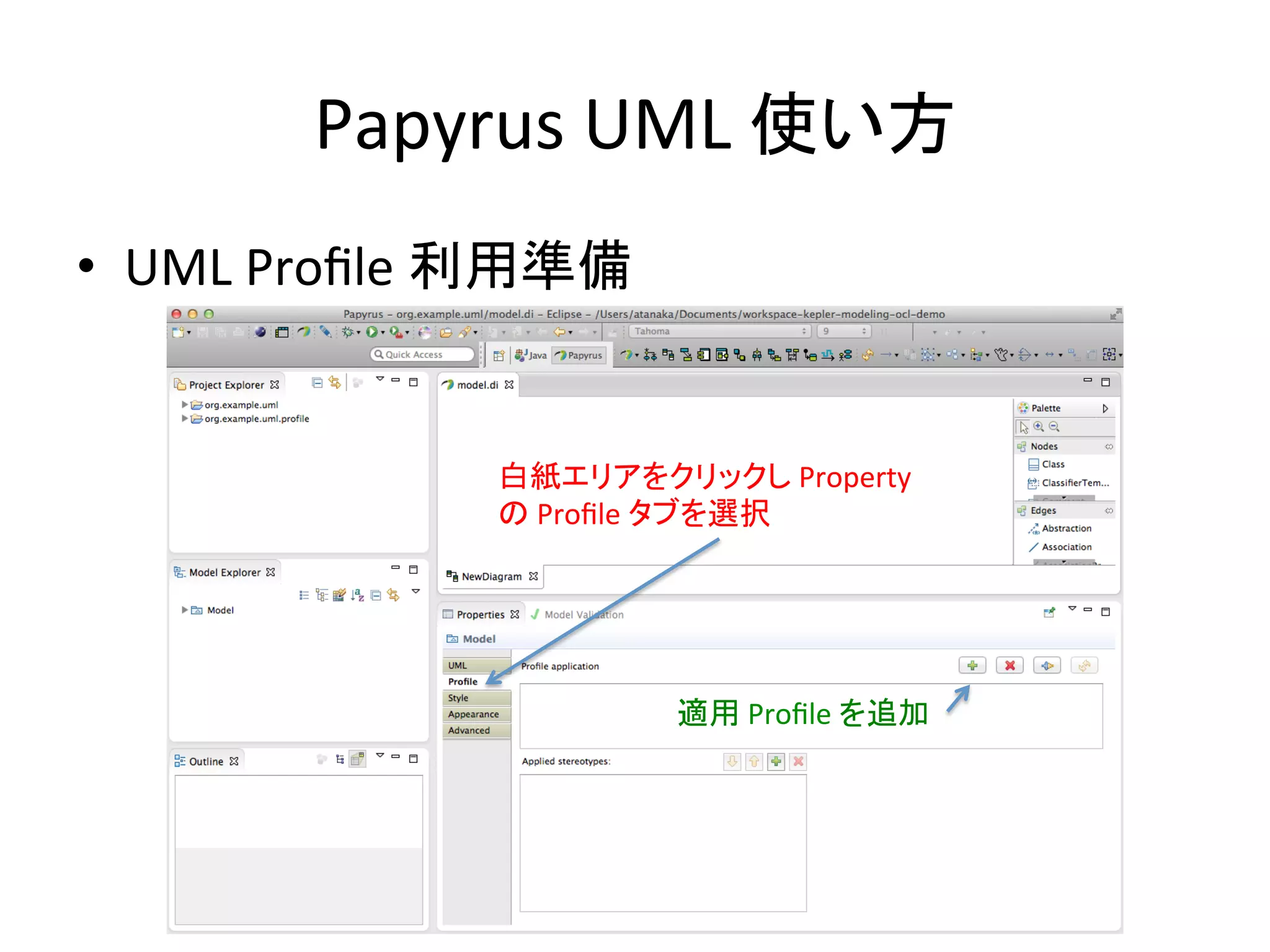

26. Papyrus
UML
使い方
• UML
Profile
利用準備
白紙エリアをクリックし
Property
の
Profile
タブを選択
適用
Profile
を追加

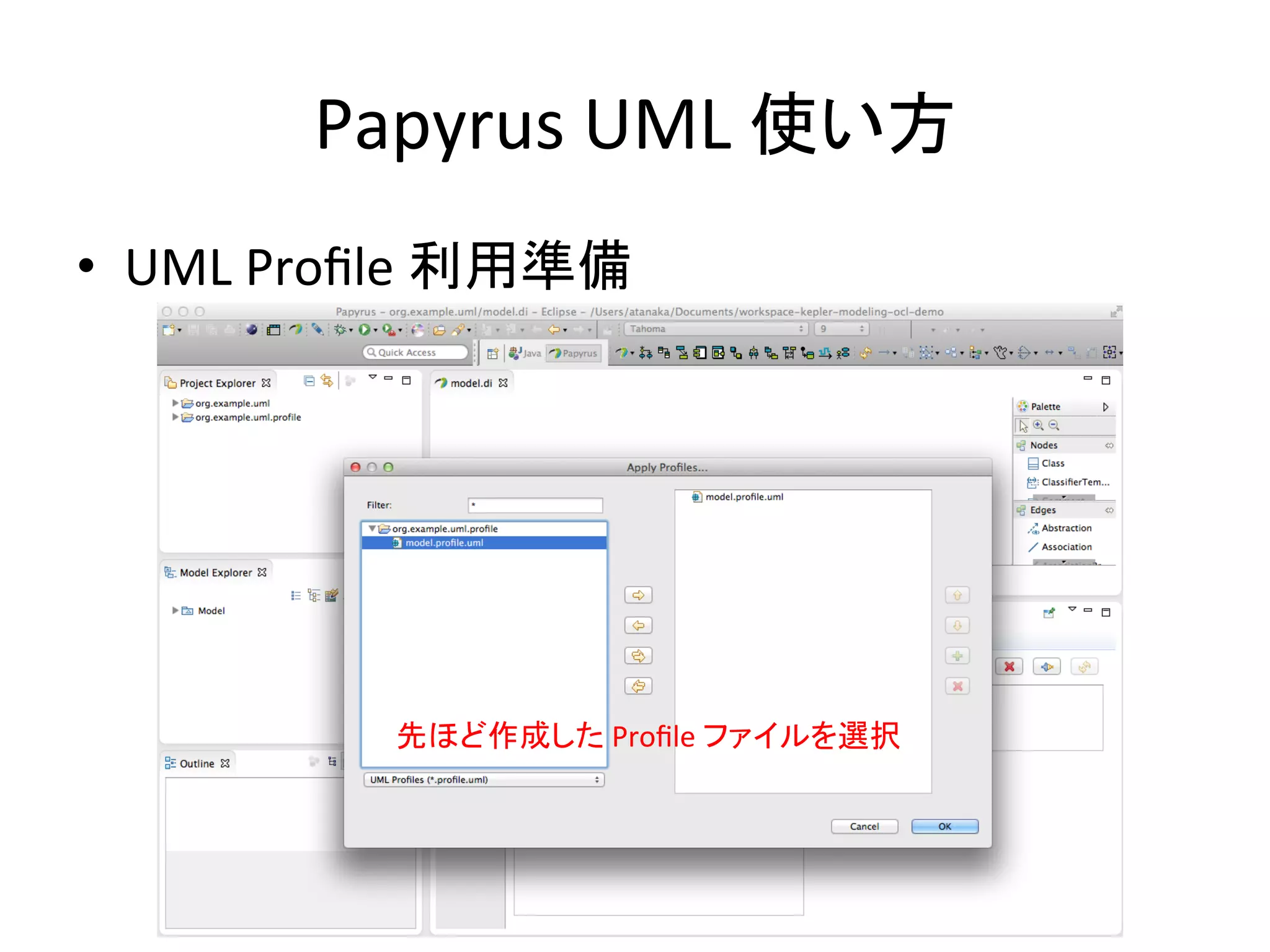

27. Papyrus
UML
使い方
• UML
Profile
利用準備
先ほど作成した
Profile
ファイルを選択

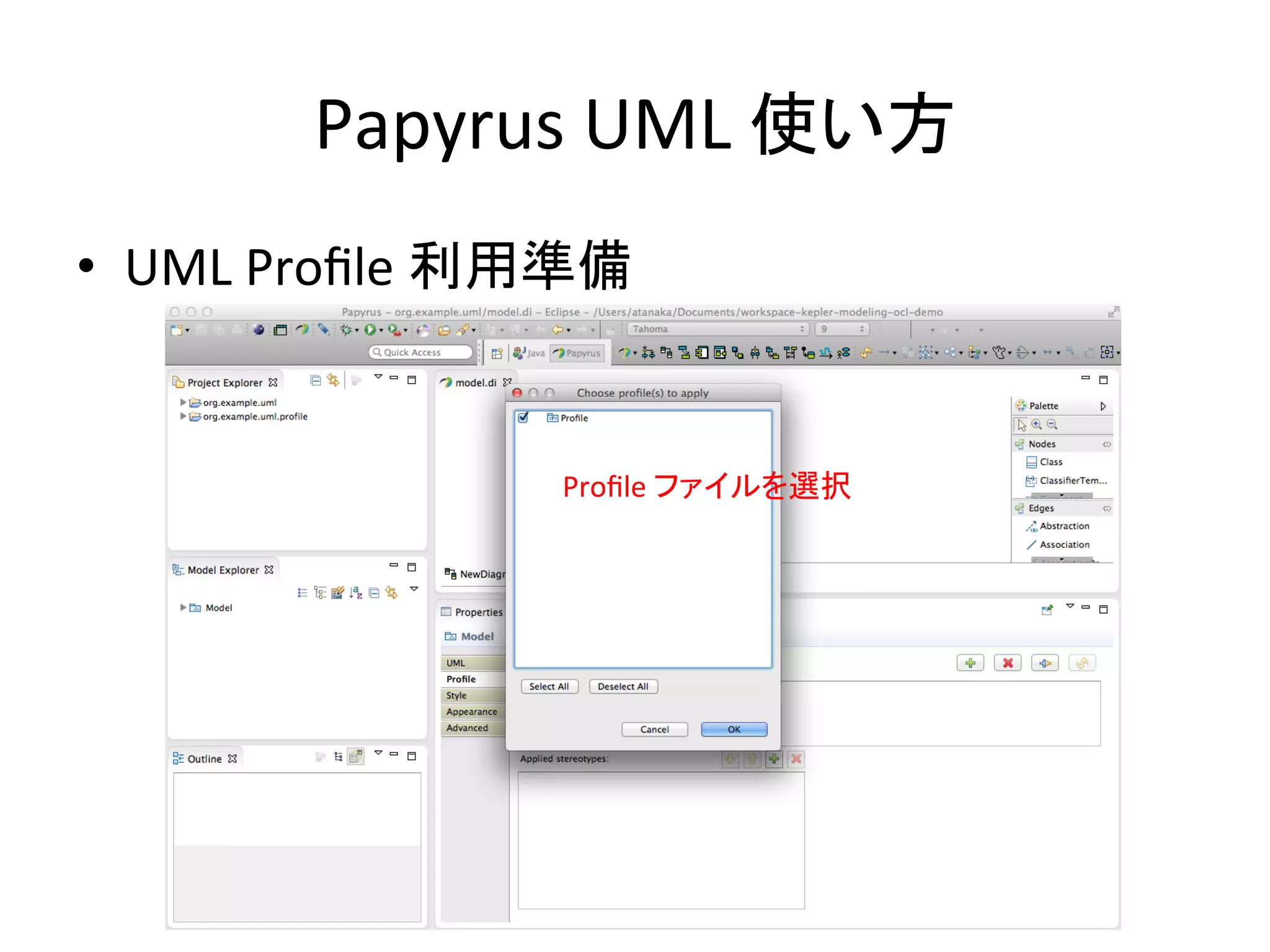

28. Papyrus
UML
使い方
• UML
Profile
利用準備
Profile
ファイルを選択

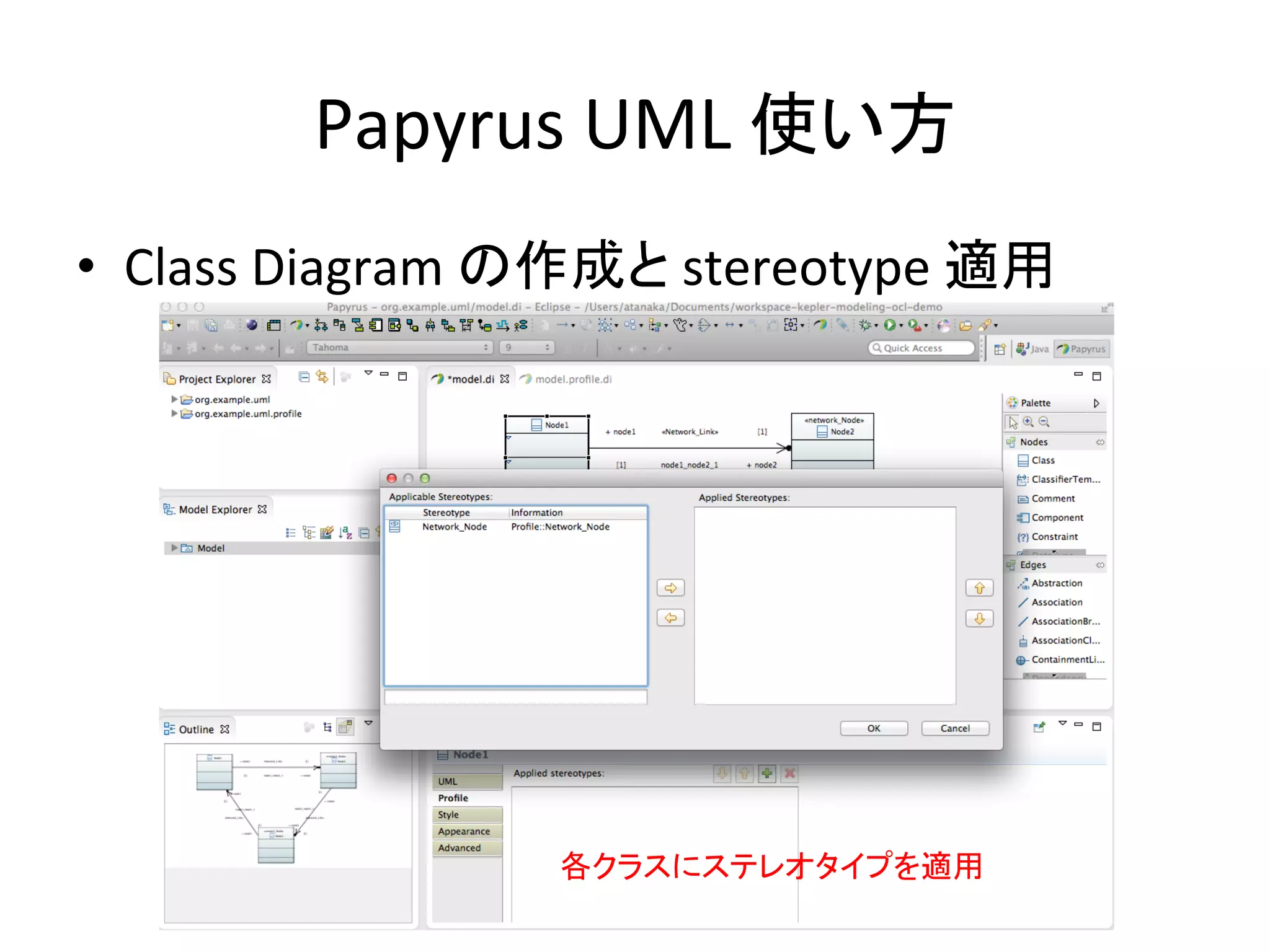

29. Papyrus
UML
使い方
• Class
Diagram
の作成と
stereotype
適用
各クラスにステレオタイプを適用

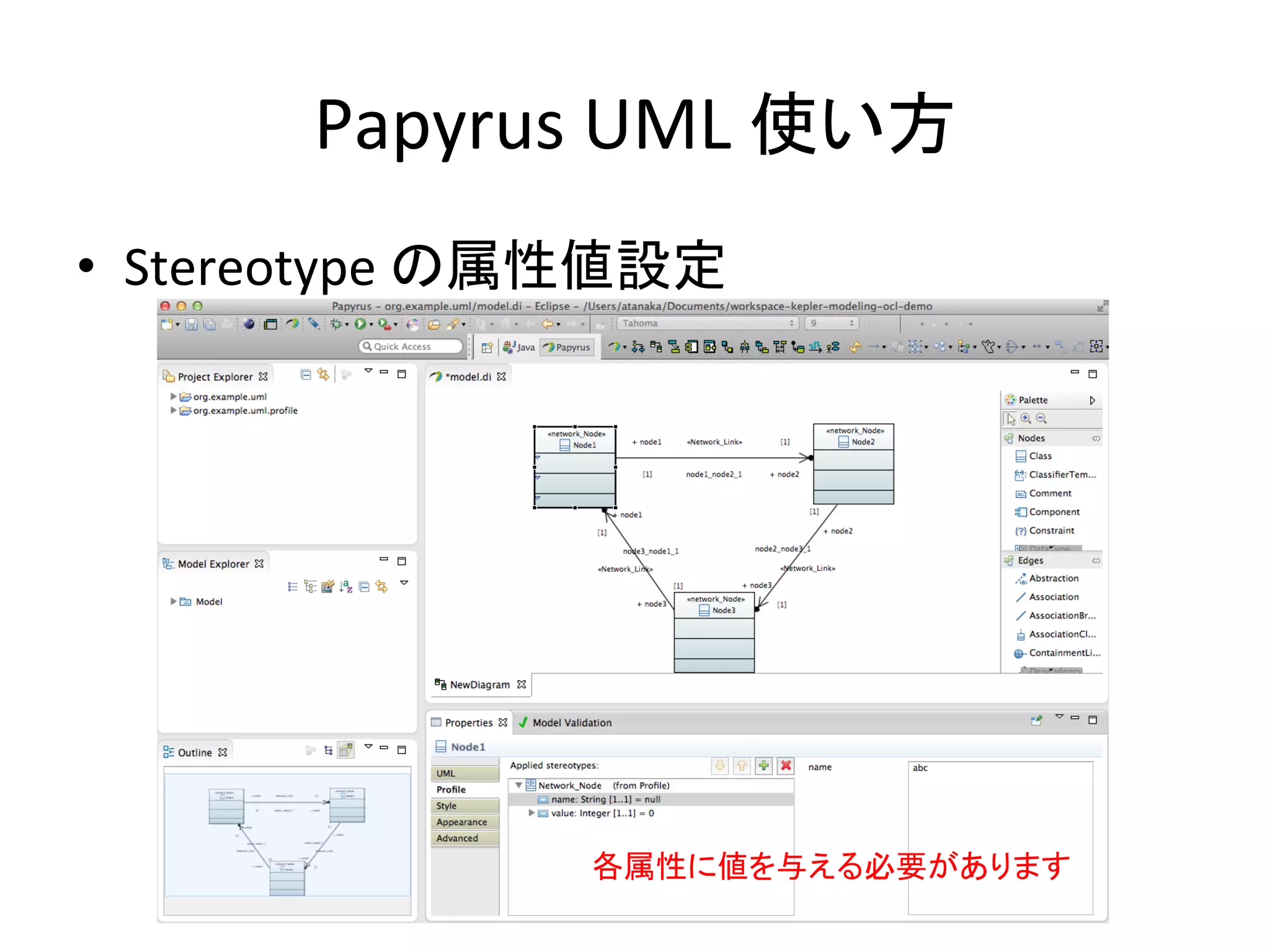

30. Papyrus
UML
使い方
• Stereotype
の属性値設定
各属性に値を与える必要があります

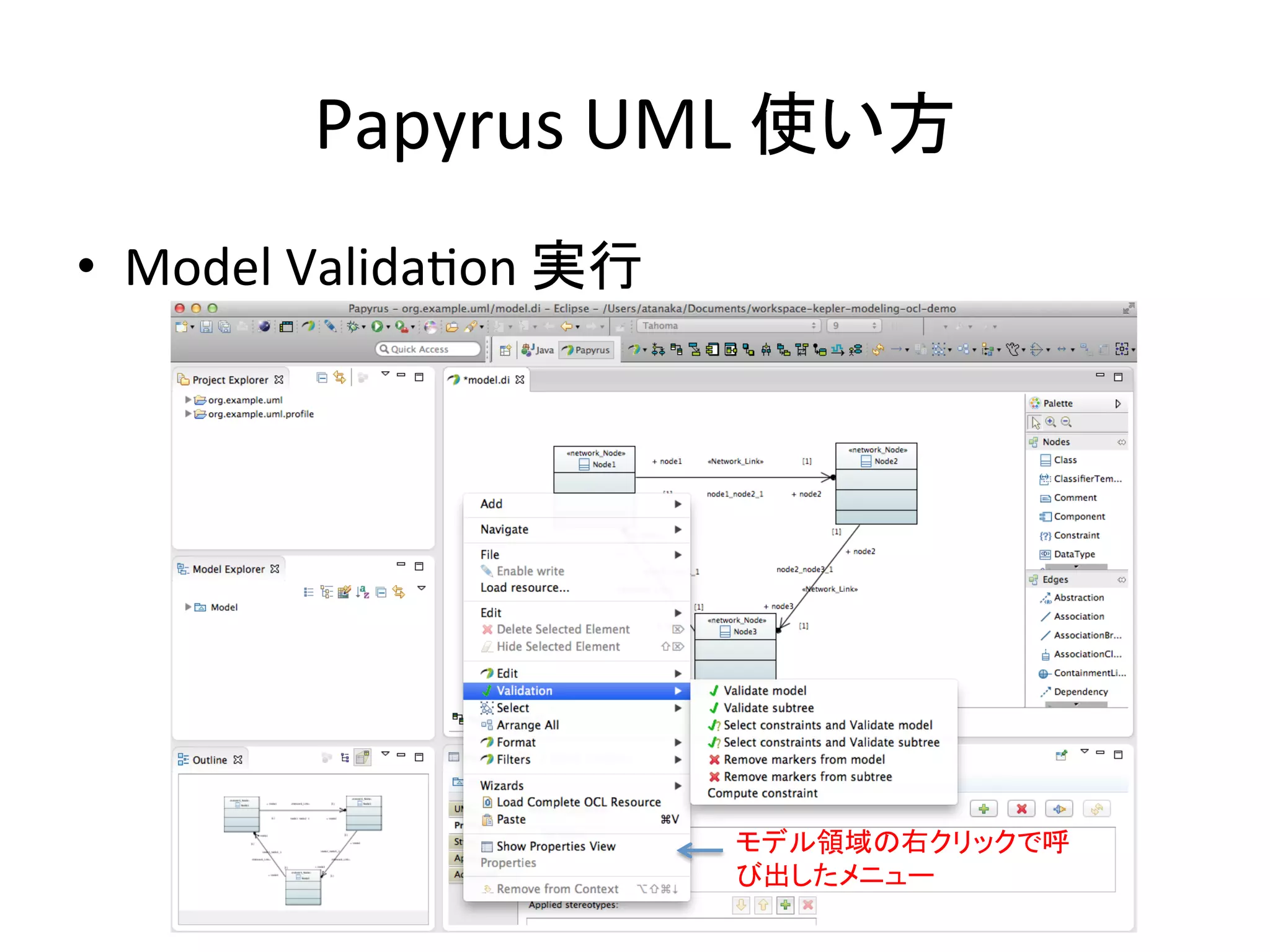

31. Papyrus
UML
使い方
• Model
Validafon
実行
モデル領域の右クリックで呼
び出したメニュー

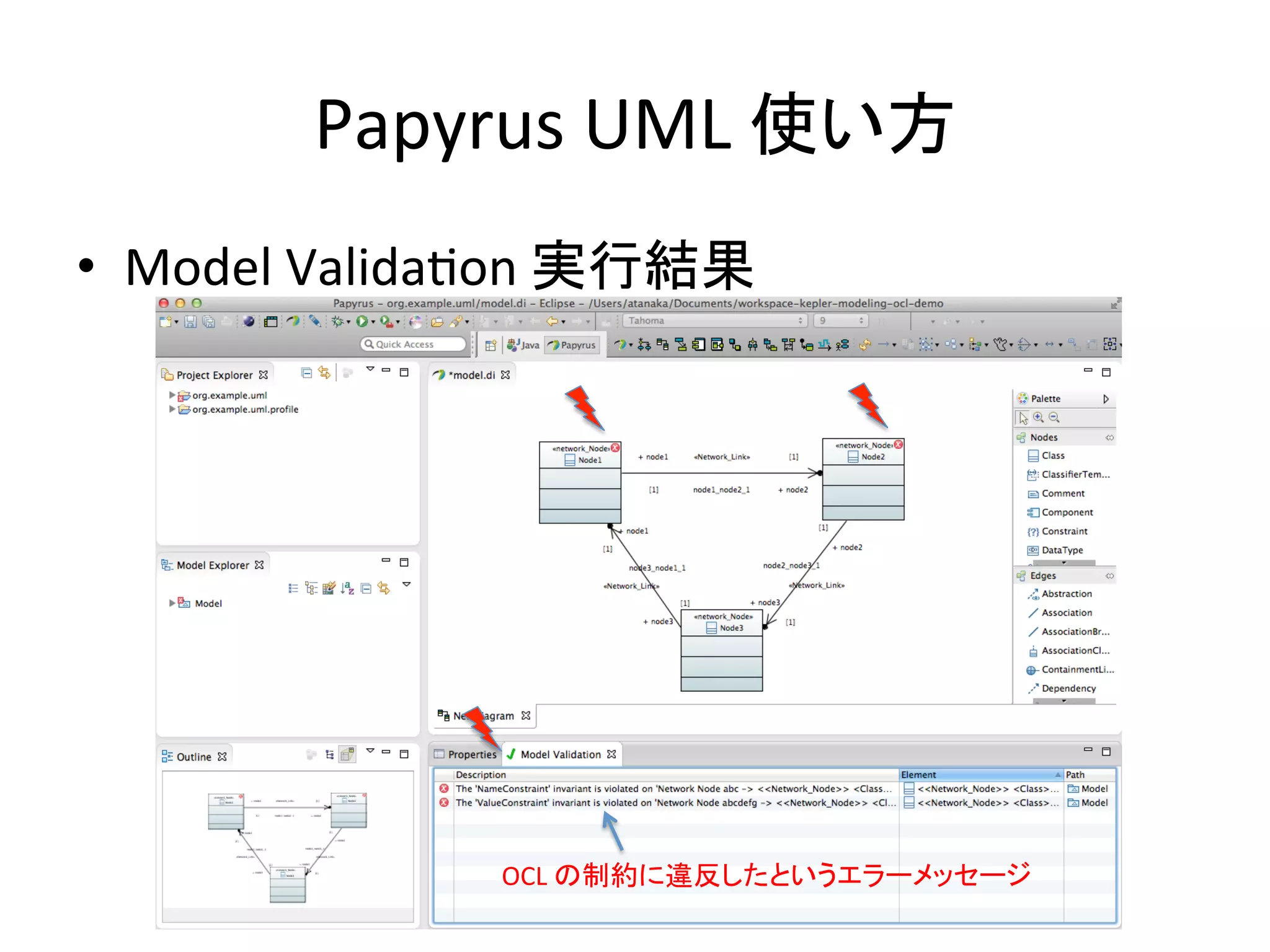

32. Papyrus
UML
使い方
• Model
Validafon
実行結果
OCL
の制約に違反したというエラーメッセージ

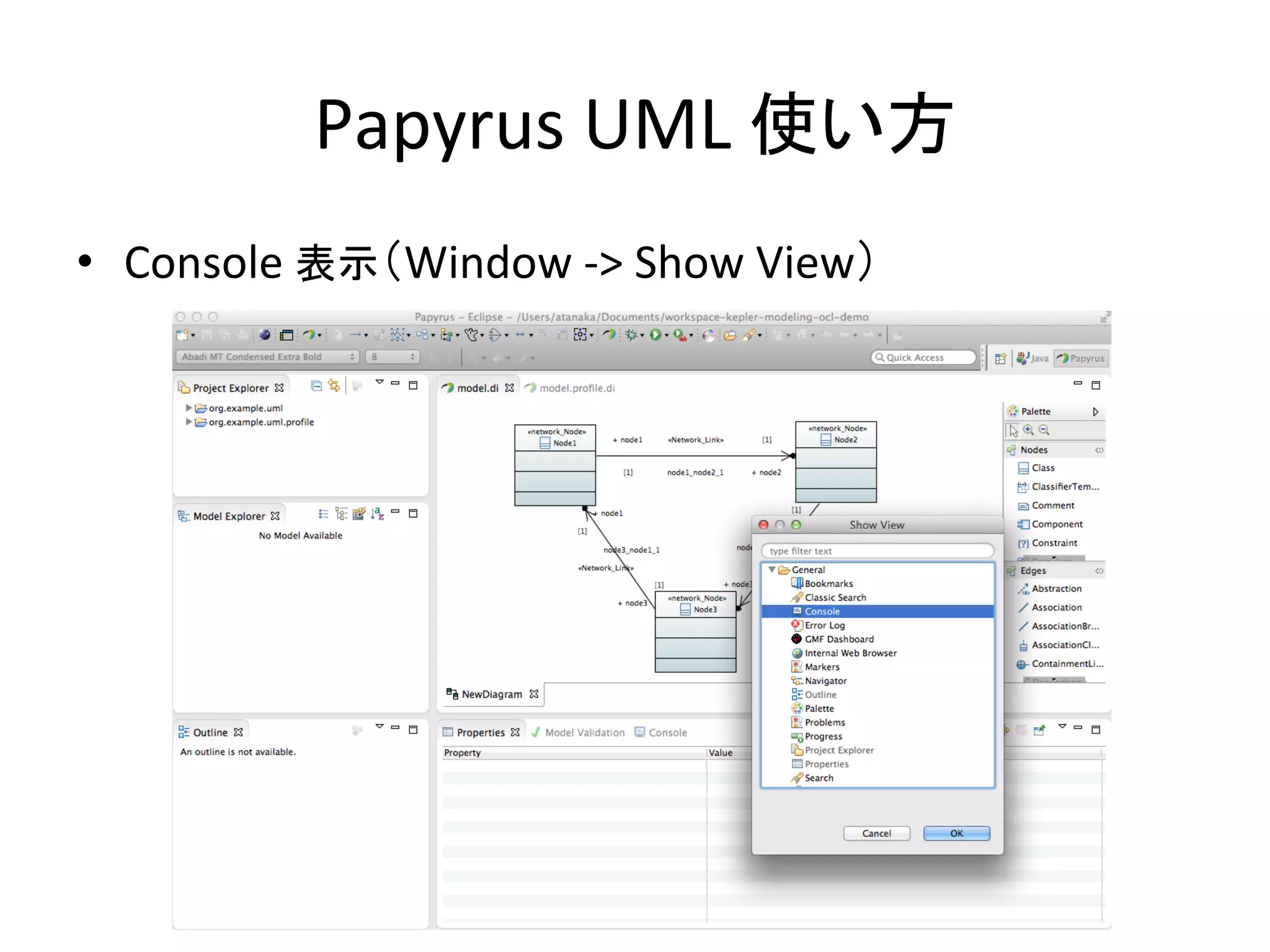

33. Papyrus
UML
使い方
• Console
表示（Window
-­‐>
Show
View）

34. Papyrus
UML
使い方

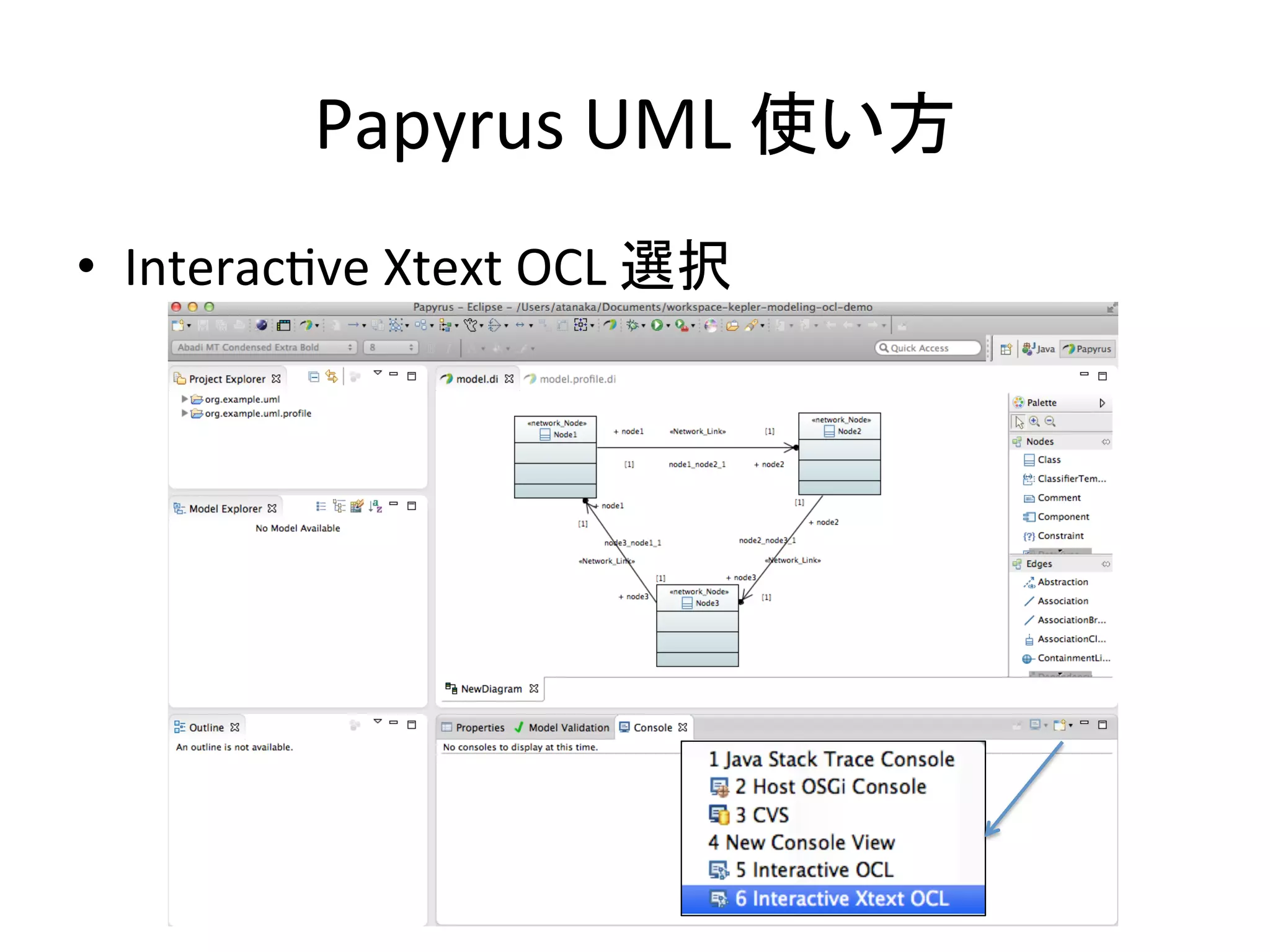

• Interacfve
Xtext
OCL
選択

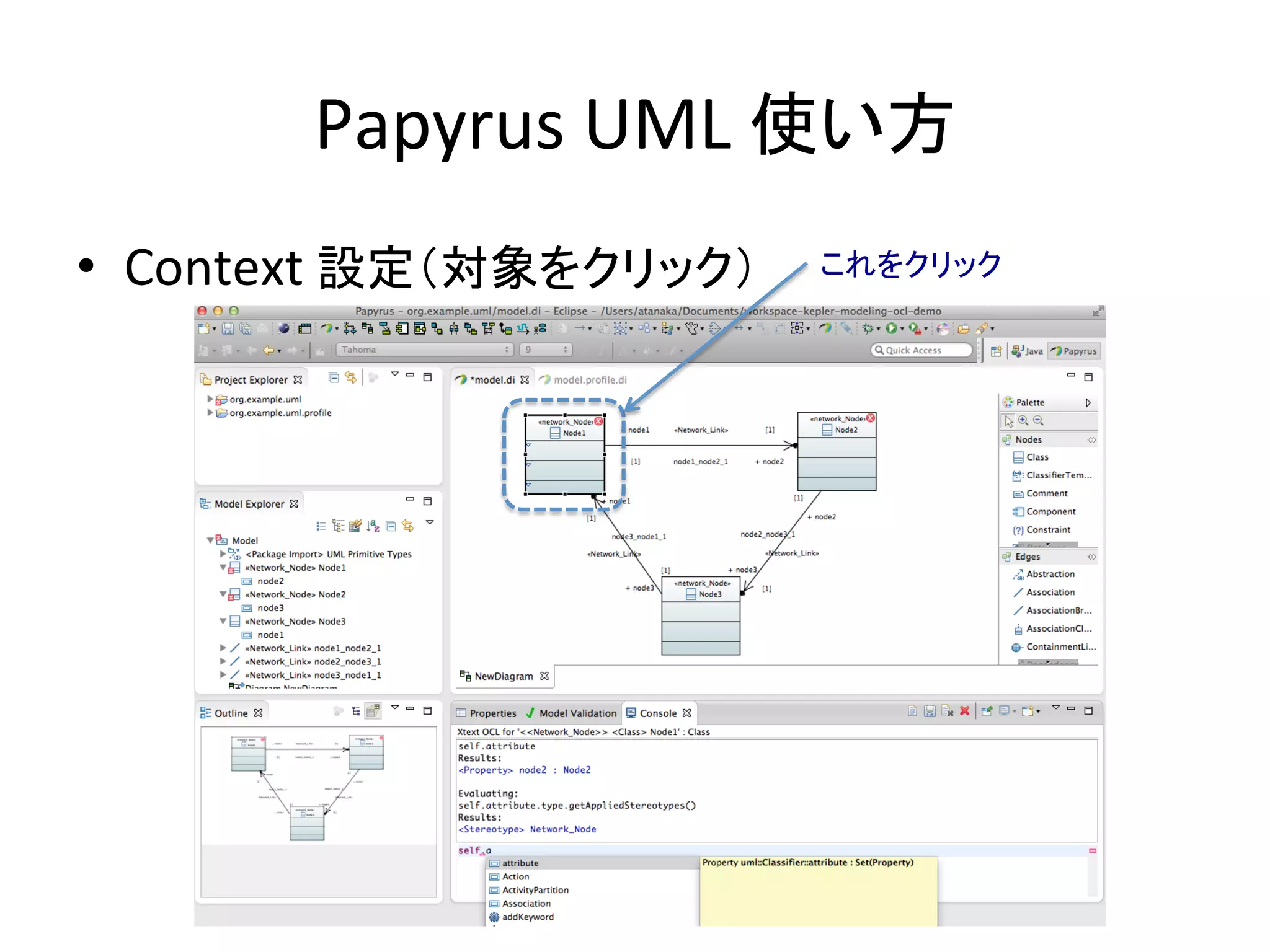

35. Papyrus
UML
使い方
• Context
設定（対象をクリック）
これをクリック

36. Papyrus
UML
使い方
• OCL
文の投入・評価実行

37. Papyrus
UML
使い方
• Pale:e
Customizafon
Diagram
Editor
Pale4e
Customiza7on
@
h4p://wiki.eclipse.org/Papyrus_User_Guide

38. まだ出来ないこと
参考：h:p://www.eclipse.org/forums/index.php/t/449362/
モデル作成時にアソシエーション
を設定し
stereotype
を適用するが、
そのタイミングでは評価されず
validate
を実行することで評価が
実行されエラー表示がなされる。
現状ではまだ実装に反映されてい
ないケース

39. まだ出来ないこと
• Bug
398333
-­‐
[pivot]
A
stereotype
test
case:

40. まだ出来ないこと
• Code
Generafon
– （出来るとすると）次の手順で出来るはず
• model.di
のコンテキストメニューから新規
EMF
プロジェクトの作成
– 作成手順のなかで
UML
モデルをベースとして指定
• 作成した
EMF
プロジェクトには次が含まれる
– Ecore
ファイル
– Genmodel
ファイル
• Genmodel
ファイルを EMF
Generator
でオープン
– ルートパッケージのコンテキストメニューから、モデルコード生成を
選択
• Ed
さんの
Forum
の書き込みからは
OCL
を含んだモデルも
処理出来そうですが、試した版ではOCLが捨てられました

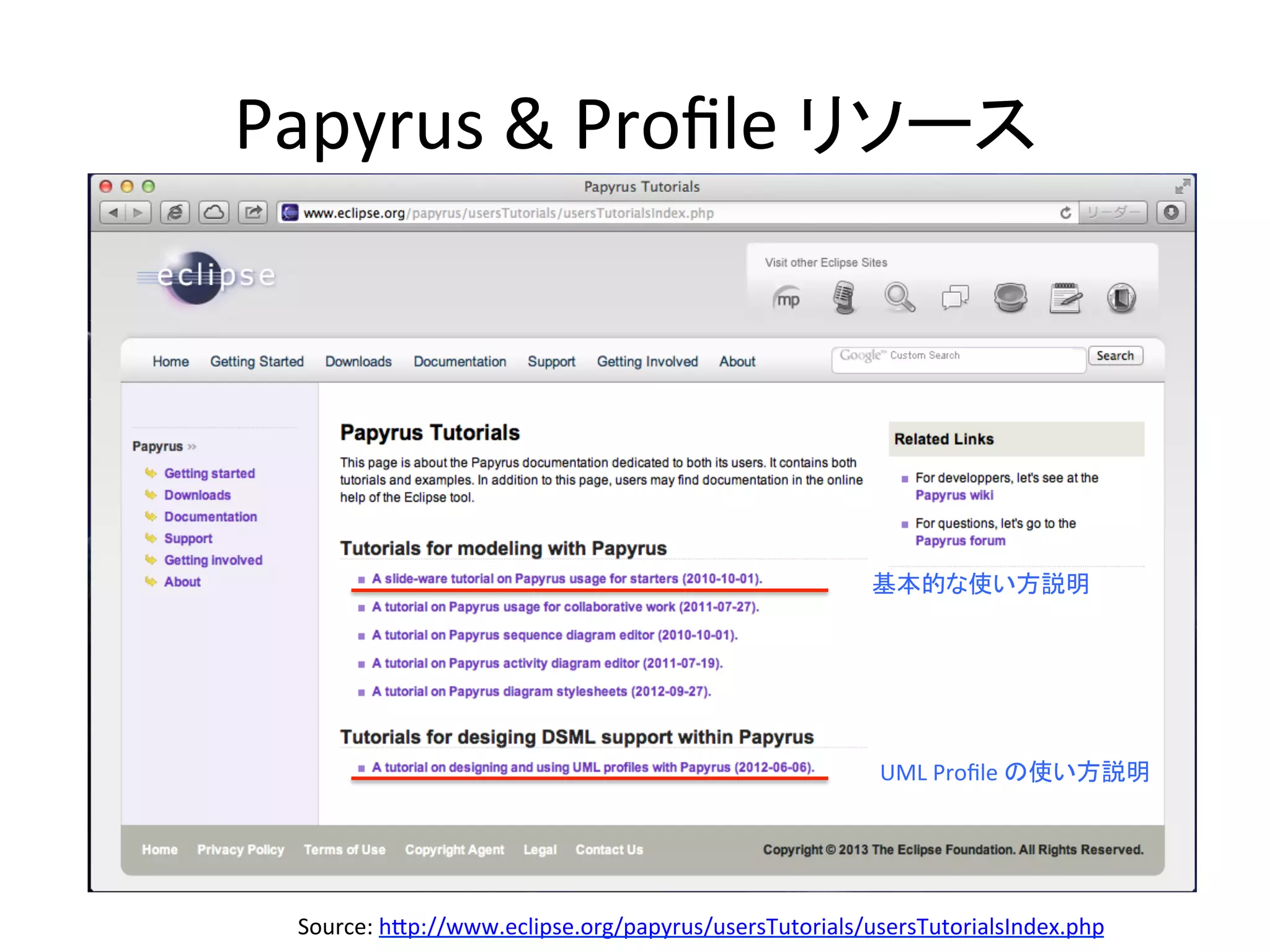

41. 基本的な使い方説明
UML
Profile
の使い方説明
Source:
h:p://www.eclipse.org/papyrus/usersTutorials/usersTutorialsIndex.php
Papyrus
&
Profile
リソース

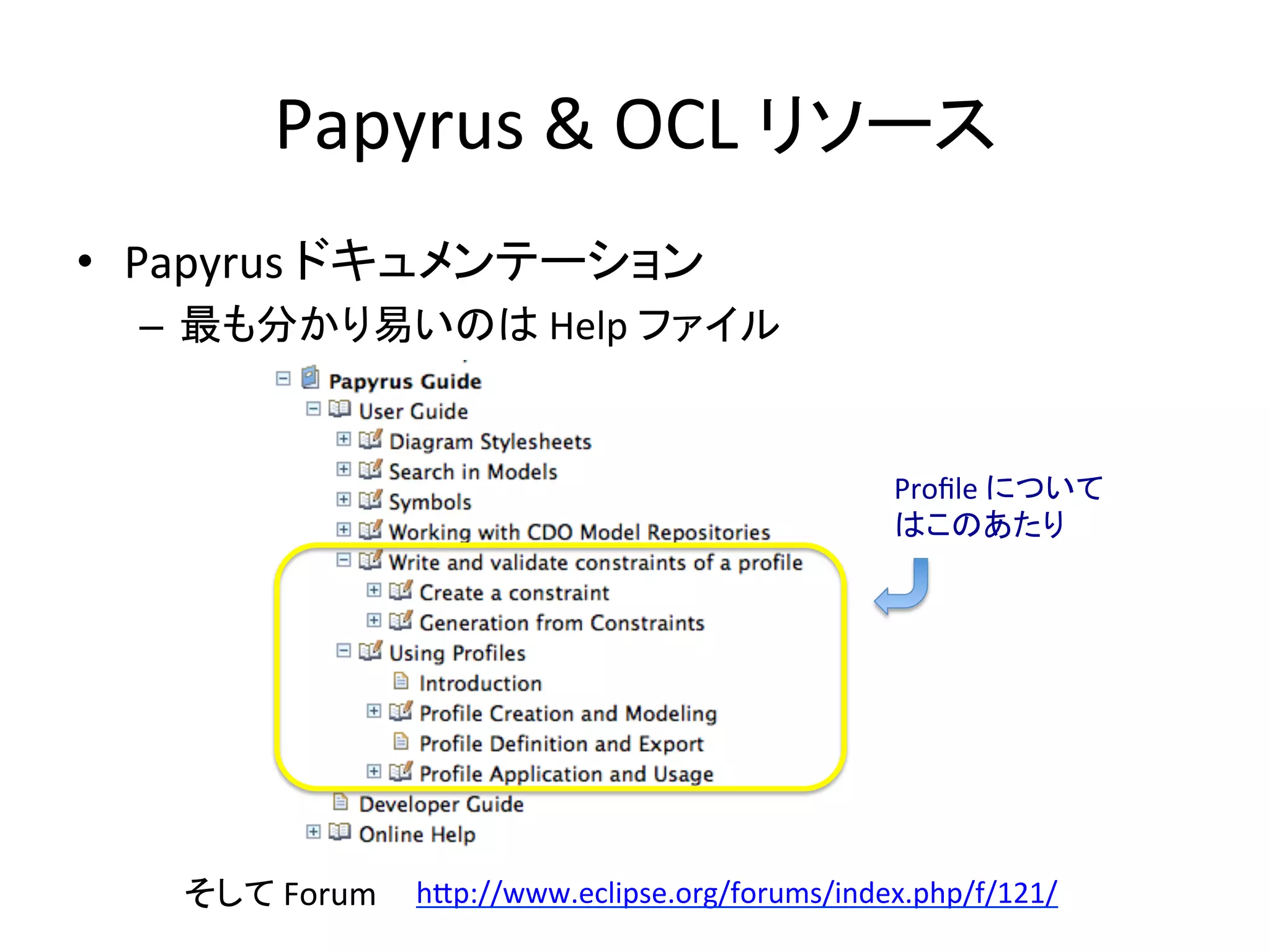

42. Papyrus
&
OCL
リソース
• Papyrus
ドキュメンテーション
– 最も分かり易いのは
Help
ファイル
Profile
について
はこのあたり
h:p://www.eclipse.org/forums/index.php/f/121/
そして
Forum

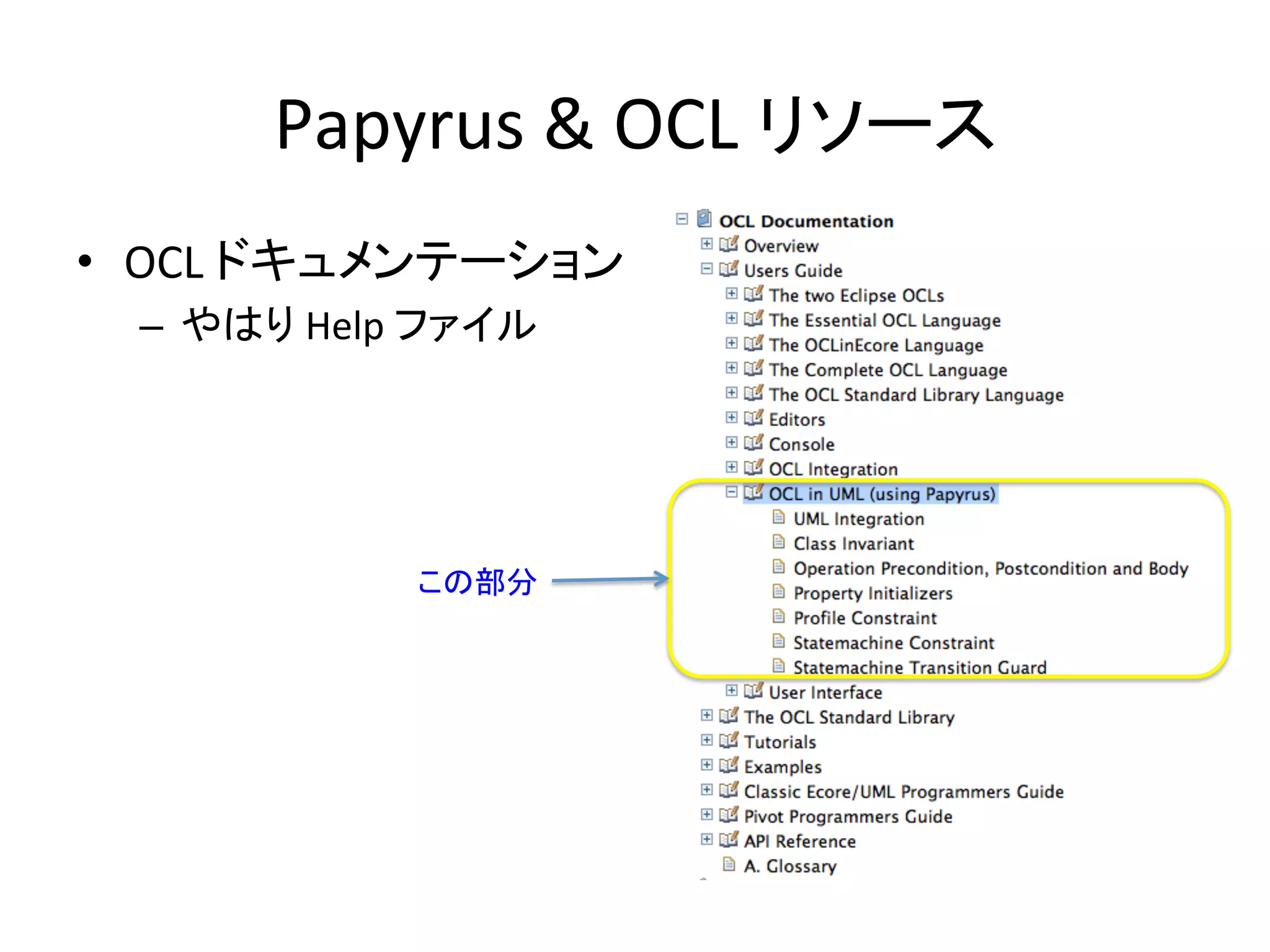

43. Papyrus
&
OCL
リソース
• OCL
ドキュメンテーション
– やはり
Help
ファイル
この部分

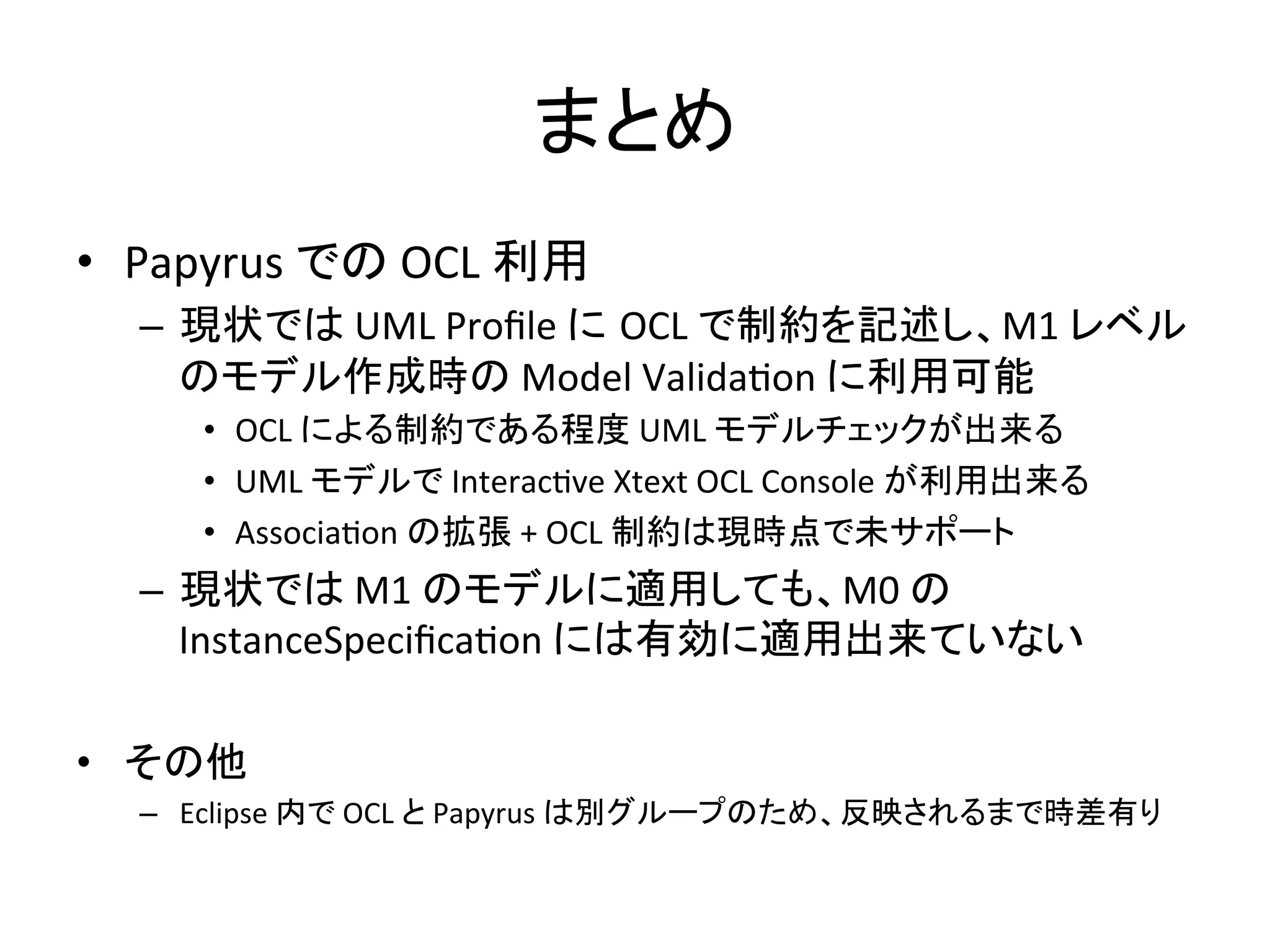

44. まとめ
• Papyrus
での
OCL
利用
– 現状では
UML
Profile
に OCL
で制約を記述し、M1
レベル
のモデル作成時の
Model
Validafon
に利用可能
• OCL
による制約である程度
UML
モデルチェックが出来る
• UML
モデルで
Interacfve
Xtext
OCL
Console
が利用出来る
• Associafon
の拡張
+
OCL
制約は現時点で未サポート
– 現状では
M1
のモデルに適用しても、M0
の
InstanceSpecificafon
には有効に適用出来ていない
• その他
– Eclipse
内で
OCL
と
Papyrus
は別グループのため、反映されるまで時差有り
