diifのアルゴリズム

1. DIFFの真髄
fuku68
1

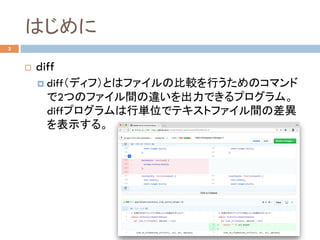

2. はじめに
¨ diff
¤ diff（ディフ）とはファイルの比較を行うためのコマンド
で2つのファイル間の違いを出力できるプログラム。
diffプログラムは行単位でテキストファイル間の差異
を表示する。
2

3. diffの要素
¨ 編集距離
¤ 2つの要素列の差異を数値化したもの
¨ LCS（Longest Common Subsequence）
¤ 2つの要素列の最長共通部分列
¨ SES（Shortest Edit Script）
¤ ある要素列を別の要素列に変換するための最短手
順
参考: http://gihyo.jp/dev/column/01/prog/2011/diff_sd200906
3

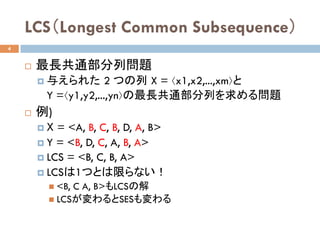

4. LCS（Longest Common Subsequence）
¨ 最長共通部分列問題
¤ 与えられた 2 つの列 X = ⟨x1,x2,...,xm⟩と
Y =⟨y1,y2,...,yn⟩の最長共通部分列を求める問題
¨ 例)
¤ X = <A, B, C, B, D, A, B>
¤ Y = <B, D, C, A, B, A>
¤ LCS = <B, C, B, A>
¤ LCSは1つとは限らない！
n <B, C A, B>もLCSの解
n LCSが変わるとSESも変わる
4

5. LCSの例
5
¨ ABCBDABとBDCABA
A B C B D A B
B D C A B A
LCS B C B A

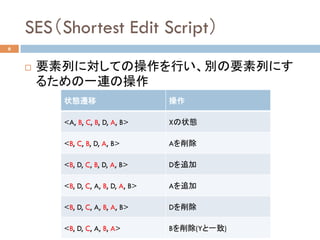

6. SES（Shortest Edit Script）
6
¨ 要素列に対しての操作を行い、別の要素列にす
るための一連の操作
状態遷移 操作
<A, B, C, B, D, A, B> Xの状態
<B, C, B, D, A, B> Aを削除
<B, D, C, B, D, A, B> Dを追加
<B, D, C, A, B, D, A, B> Aを追加
<B, D, C, A, B, A, B> Dを削除
<B, D, C, A, B, A> Bを削除(Yと一致)

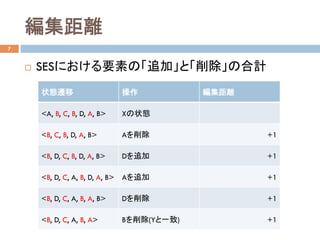

7. 編集距離
7
¨ SESにおける要素の「追加」と「削除」の合計
状態遷移 操作 編集距離
<A, B, C, B, D, A, B> Xの状態
<B, C, B, D, A, B> Aを削除 +1
<B, D, C, B, D, A, B> Dを追加 +1
<B, D, C, A, B, D, A, B> Aを追加 +1
<B, D, C, A, B, A, B> Dを削除 +1
<B, D, C, A, B, A> Bを削除(Yと一致) +1

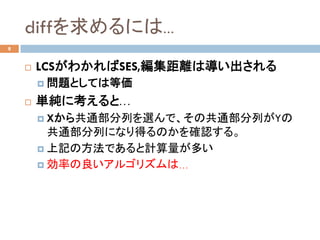

8. diffを求めるには…
8
¨ LCSがわかればSES,編集距離は導い出される
¤ 問題としては等価
¨ 単純に考えると…
¤ Xから共通部分列を選んで、その共通部分列がYの
共通部分列になり得るのかを確認する。
¤ 上記の方法であると計算量が多い
¤ 効率の良いアルゴリズムは…

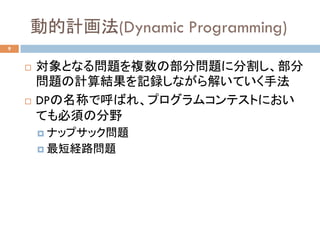

9. 動的計画法(Dynamic Programming)
9
¨ 対象となる問題を複数の部分問題に分割し、部分
問題の計算結果を記録しながら解いていく手法
¨ DPの名称で呼ばれ、プログラムコンテストにおい
ても必須の分野
¤ ナップサック問題
¤ 最短経路問題

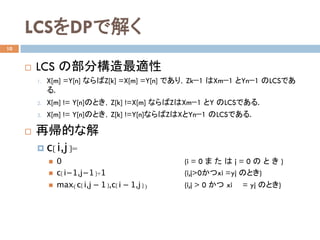

10. LCSをDPで解く
10
¨ LCS の部分構造最適性
1. X[m] =Y[n] ならばZ[k] =X[m] =Y[n] であり，Zk−1 はXm−1 とYn−1 のLCSであ
る.
2. X[m] != Y[n]のとき，Z[k] !=X[m] ならばZはXm−1 とY のLCSである.
3. X[m] != Y[n]のとき，Z[k] !=Y[n]ならばZはXとYn−1 のLCSである.
¨ 再帰的な解
¤ c[i,j]=
n 0 (i = 0 ま た は j = 0 の と き )
n c[i−1,j−1]+1 (i,j>0かつxi =yj のとき)
n max(c[i,j − 1],c[i − 1,j]) (i,j > 0 かつ xi = yj のとき)

11. DPでのプログラム1(python)
11
def calc_lcs(a, b):
n = len(a)
m = len(b)
matrix = []
matrix.append ([0] * (m + 1))
for i in range(n):
matrix.append([0] * (m + 1))
for j in range(m):
if a[i] == b[j]:
matrix[i + 1][j + 1] = matrix[i][j] + 1
else:
matrix[i + 1][j + 1] = max(matrix[i][j + 1], matrix[i + 1][j] )
# LCSの長さを算出
print("LCS length = " + str(matrix[n][m]))

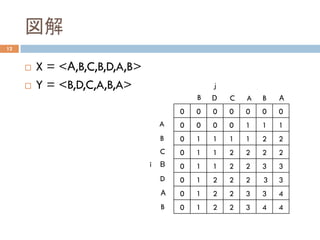

12. 図解
12
0 0 0 0 0 0 0
0 0 0 0 1 1 1
0 1 1 1 1 2 2
0 1 1 2 2 2 2
0 1 1 2 2 3 3
0 1 2 2 2 3 3
0 1 2 2 3 3 4
0 1 2 2 3 4 4
A
B
C
B
D
A
B
B D C A B A
i
j
¨ X = <A,B,C,B,D,A,B>
¨ Y = <B,D,C,A,B,A>

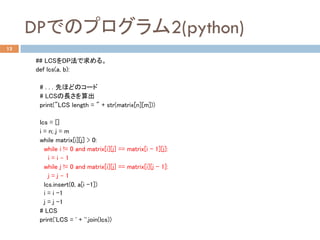

13. DPでのプログラム2(python)
13
## LCSをDP法で求める。
def lcs(a, b):
# . . . 先ほどのコード
# LCSの長さを算出
print("LCS length = " + str(matrix[n][m]))
lcs = []
i = n; j = m
while matrix[i][j] > 0:
while i != 0 and matrix[i][j] == matrix[i - 1][j]:
i = i – 1
while j != 0 and matrix[i][j] == matrix[i][j - 1]:
j = j – 1
lcs.insert(0, a[i -1])
i = i -1
j = j -1
# LCS
print('LCS = ' + ''.join(lcs))

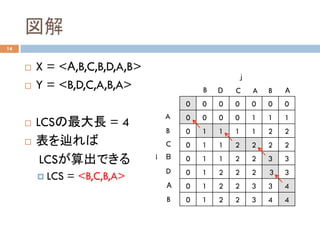

14. 図解
14
¨ X = <A,B,C,B,D,A,B>
¨ Y = <B,D,C,A,B,A>
¨ LCSの最大長 = 4
¨ 表を辿れば
LCSが算出できる
¤ LCS = <B,C,B,A>
0 0 0 0 0 0 0
0 0 0 0 1 1 1
0 1 1 1 1 2 2
0 1 1 2 2 2 2
0 1 1 2 2 3 3
0 1 2 2 2 3 3
0 1 2 2 3 3 4
0 1 2 2 3 4 4
A
B
C
B
D
A
B
B D C A B A
i
j

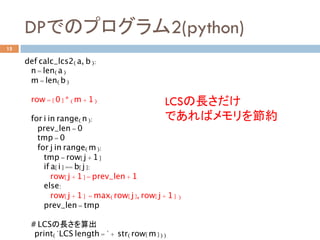

15. DPでのプログラム2(python)
15
def calc_lcs2(a, b):
n = len(a)
m = len(b)
row = [0] * (m + 1)
for i in range(n):
prev_len = 0
tmp = 0
for j in range(m):
tmp = row[j + 1]
if a[i] == b[j]:
row[j + 1] = prev_len + 1
else:
row[j + 1] = max(row[j], row[j + 1] )
prev_len = tmp
# LCSの長さを算出
print("LCS length = " + str(row[m]))
LCSの長さだけ
であればメモリを節約

16. Hunt-Mcllroyのアルゴリズム 16

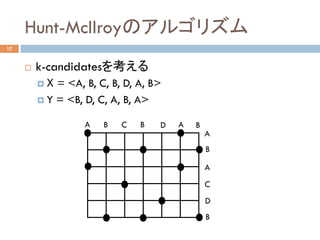

17. Hunt-Mcllroyのアルゴリズム
17
¨ k-candidatesを考える
¤ X = <A, B, C, B, D, A, B>
¤ Y = <B, D, C, A, B, A>
A B C B D A B
A
B
A
C
D
B

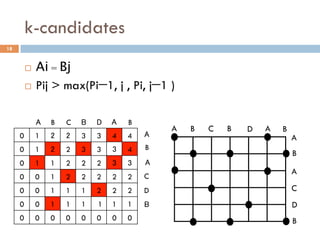

18. k-candidates
18
0 1 2 2 3 3 4 4
0 1 2 2 3 3 3 4
0 1 1 2 2 2 3 3
0 0 1 2 2 2 2 2
0 0 1 1 1 2 2 2
0 0 1 1 1 1 1 1
0 0 0 0 0 0 0 0
B
B
C
D
A
BDBCBA A
A
A B C B D A B
A
B
A
C
D
B
¨ Ai = Bj
¨ Pij > max(Pi−1, j , Pi, j−1 )

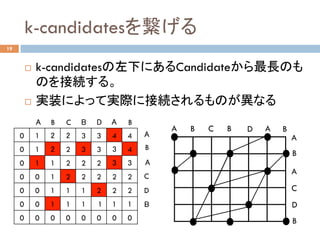

19. k-candidatesを繋げる
19
0 1 2 2 3 3 4 4
0 1 2 2 3 3 3 4
0 1 1 2 2 2 3 3
0 0 1 2 2 2 2 2
0 0 1 1 1 2 2 2
0 0 1 1 1 1 1 1
0 0 0 0 0 0 0 0
B
B
C
D
A
BDBCBA A
A
A B C B D A B
A
B
A
C
D
B
¨ k-candidatesの左下にあるCandidateから最長のも
のを接続する。
¨ 実装によって実際に接続されるものが異なる

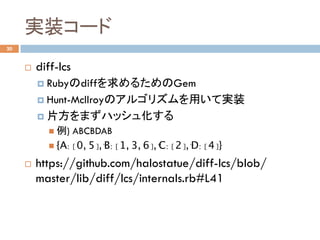

20. 実装コード
20
¨ diff-lcs
¤ Rubyのdiffを求めるためのGem
¤ Hunt-Mcllroyのアルゴリズムを用いて実装
¤ 片方をまずハッシュ化する
n 例) ABCBDAB
n {' A' : [0, 5],' B' : [1, 3, 6],' C' : [2],' D' : [4]}
¨ https://github.com/halostatue/diff-lcs/blob/
master/lib/diff/lcs/internals.rb#L41

21. 実践
21

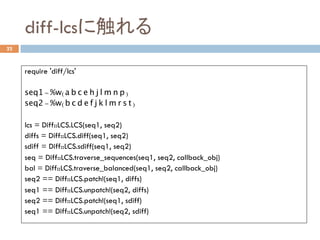

22. diff-lcsに触れる
22
require 'diff/lcs'
seq1 = %w(a b c e h j l m n p)
seq2 = %w(b c d e f j k l m r s t)
lcs = Diff::LCS.LCS(seq1, seq2)
diffs = Diff::LCS.diff(seq1, seq2)
sdiff = Diff::LCS.sdiff(seq1, seq2)
seq = Diff::LCS.traverse_sequences(seq1, seq2, callback_obj)
bal = Diff::LCS.traverse_balanced(seq1, seq2, callback_obj)
seq2 == Diff::LCS.patch!(seq1, diffs)
seq1 == Diff::LCS.unpatch!(seq2, diffs)
seq2 == Diff::LCS.patch!(seq1, sdiff)
seq1 == Diff::LCS.unpatch!(seq2, sdiff)

23. その他のアルゴリズム 23

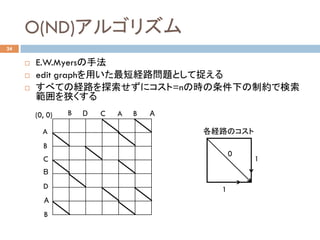

24. O(ND)アルゴリズム
24
¨ E.W.Myersの手法
¨ edit graphを用いた最短経路問題として捉える
¨ すべての経路を探索せずにコスト=nの時の条件下の制約で検索
範囲を狭くする
A
B
C
B
D
A
B
B D C A B A(0, 0)
各経路のコスト
0
1
1

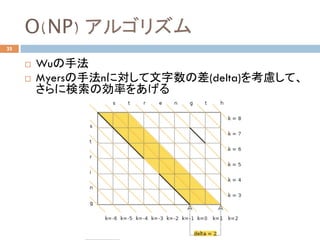

25. O(NP) アルゴリズム
25
¨ Wuの手法
¨ Myersの手法nに対して文字数の差(delta)を考慮して、
さらに検索の効率をあげる

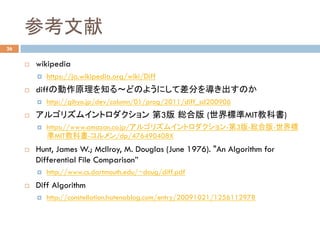

26. 参考文献
¨ wikipedia
¤ https://ja.wikipedia.org/wiki/Diff
¨ diffの動作原理を知る～どのようにして差分を導き出すのか
¤ http://gihyo.jp/dev/column/01/prog/2011/diff_sd200906
¨ アルゴリズムイントロダクション 第3版 総合版 (世界標準MIT教科書)
¤ https://www.amazon.co.jp/アルゴリズムイントロダクション-第3版-総合版-世界標
準MIT教科書-コルメン/dp/476490408X
¨ Hunt, James W.; McIlroy, M. Douglas (June 1976). "An Algorithm for
Differential File Comparison”
¤ http://www.cs.dartmouth.edu/~doug/diff.pdf
¨ Diff Algorithm
¤ http://constellation.hatenablog.com/entry/20091021/1256112978
26
