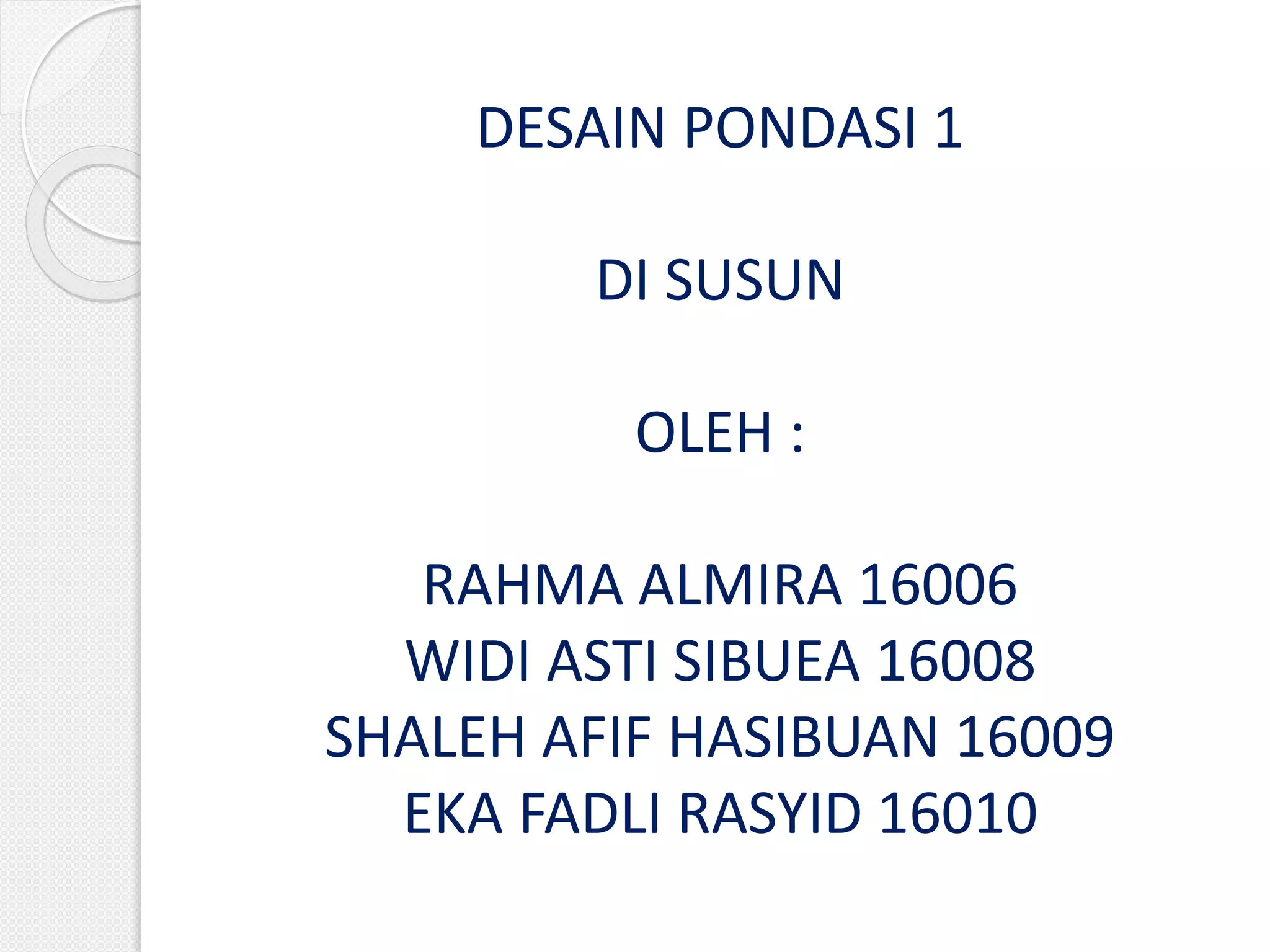

- 1. DESAIN PONDASI 1 DISUSUN OLEH : RAHMA ALMIRA 16006 WIDI ASTI SIBUEA 16008 SHALEH AFIF HASIBUAN 16009 EKA FADLI RASYID 16010
- 2. TOPIK YANG DIBAHAS PERSAMAAN UMUM DAYA DUKUNG PONDASI FAKTOR KAPASITAS DAYA DUKUNG FAKTOR BENTUK,KEDALAMAN,KEMIRINGAN BEBAN KOMRPESIBILITAS TANAH
- 3. Sejak dikembangkannya persamaandaya dukung oleh Terzhagi, beberapa peniliti telah bekerja di bidang ini dan telah memperbaiki cara penyelesainnya Termasuk Meyerhof ,Lundgrea, dan Martensen) Analisis kapasitas dukung Meyerhof menganggap sudut antara bidang AD atau BD terhadap arah horizontal tidak sama dengan tapi . PERSAMAAN UMUM DAYA DUKUNG PONDASI
- 4. Meyerhof menyarankan persamaankapasitas dukung dengan mempertimbangkan bentuk pondasi,kemiringan beban dan kuat geser tanah di atas pondasinya, sebagai berikut: dimana qu = c.Nc.Fcs.Fcd.Fci + q.Nq.Fqs.Fqd.Fqi + ½..B.N.Fs.Fd.Fi
- 5. Faktor kapasitas dayadukung Penilitian oleh Terzaghi mengenai faktor daya dukung pondasi telah dikoreksi oleh Vesic (1973). sudut antara bidang AD atau BD adalah . , jika sudut diganti maka faktor daya dukung pondasi atau Nc Nq N akan berubah. Rumusnya adalah:
- 6. Tabel kapasitas dayadukung
- 7. Faktor bentuk,kedalaman dankemringan beban 1) Faktor bentuk adalah faktor untuk menentukan daya dukung dari pondasi yang berbentuk persegi dan lingkaran a)bentuk persegi
- 8. b)Bentuk lingkaran danbujur sangkar
- 9. 2)Faktor kedalaman yaitufaktor untuk memasukkan perlawanan geser yang terjadi sepanjang permukaan bidang runtuh dalam tanah yang berada di atas dasar pondasi
- 10. 3) Faktor kemiringanuntuk menentukan daya dukung pondasi di mana arah dari beban membentuk sudut tertentu dengan vertikal
- 11. Pendapat umum Ketika airdidekat dengan pondasi, faktor q dan Diberikan dalam persamaan umum daya dukung Diperlukan modifikasi qu = c.Nc.Fcs.Fcd.Fci + q.Nq.Fqs.Fqd.Fqi + ½.’.B.N.Fs.Fd.Fi Dimana
- 13. Untuk pembebanan kondisiundrained( = 0 )di tanah lempung, rumus umum pembebanannya diambil dari pembebanan vertikal adalah qnet = qu - q = c.Nc.Fcs.Fcd qu = c.Nc.Fcs.Fcd + q Skempton (1951) mengusulkan persamaan untuk qnet tanah lempung ( = 0)adalah
- 14. CONTOH 1 Suatu pondasibentuk lingkaran ditunjukkan dalam Gambar dibawah. Tentukan beban bruto yang cuku aman (angka keamanan =3) agar dapat dipikul oleh pondasi yang bersangkutan .
- 15. Jawab : qu =c.Nc.Fcs.Fcd.Fci + q.Nq.Fqs.Fqd.Fqi + ½.’.B.N.Fs.Fd.Fi (catatan Fci Fqi d.Fi semuanya adalah sama dengan satu sebab bebannya tegak)
- 16.
- 17. KOMPRESIBILITAS TANAH kompresibilitas tanahadalah penurunan tanah yang disebabkan oleh beban yang berada di atas tanah.
- 18. Faktor kompresibilitas tanahditurunkan oleh Vesic dari analogi ekspansi rongga. Berdasarkan teori tersebut, untuk menghitung lakukan langkah langkah berikut : Menghitung indeks kekakuan dari tanah pada kedalaman B/2 dengan persamaan : Dimana : G = modulus geser tanah q’ = tekanan efektif beban pada kedalaman Df + B/2
- 19. Menghitung kekakuankritis melalui persamaaan berikut : l
- 20. Variasi Ir(cr) untukB/L = 0 dan B/L = 1 ditunjukkan dalam tabel 12.4 berikut :
- 21.
- 23. untuk kasus generalshear failure, telah dimodifikasi sedemikian rupa. untuk menghitung perubahan mode kegagalan (change of failure mode) di dalam tanah (yaitu local shear failure). Perubahan dalam failure mode disebabkan oleh kompresibilitas tanah. Untuk menghitung kompresibilitas tanah, Vesic mengusulkan modifikasi berikut.
- 24. CONTOH 2 Untuk pondasidangkal, dengan B = 0.6 m, L=1.2 m. Df= 0.6 m. Data tanah nya Hitung daya dukung ultimate
- 25.
- 26. Karena Ir(cr) >Ir maka Untuk sekarang Untuk
