http://bit.ly/XsKYON Oracle Database Applianceは、可用性の高いOracle Databaseを構築する際に必要なハードウェア機器を事前構成したデータベース・アプライアンスです。

1. Copyright © 2015 Oracle and/or its affiliates. All rights reserved. |
Oracle Database Appliance X5-2
アップデート内容のご紹介
日本オラクル株式会社
データベース事業統括 製品戦略統括本部
プロダクトマーケティング本部
Database & Exadata推進部
2015年2月9日

2. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

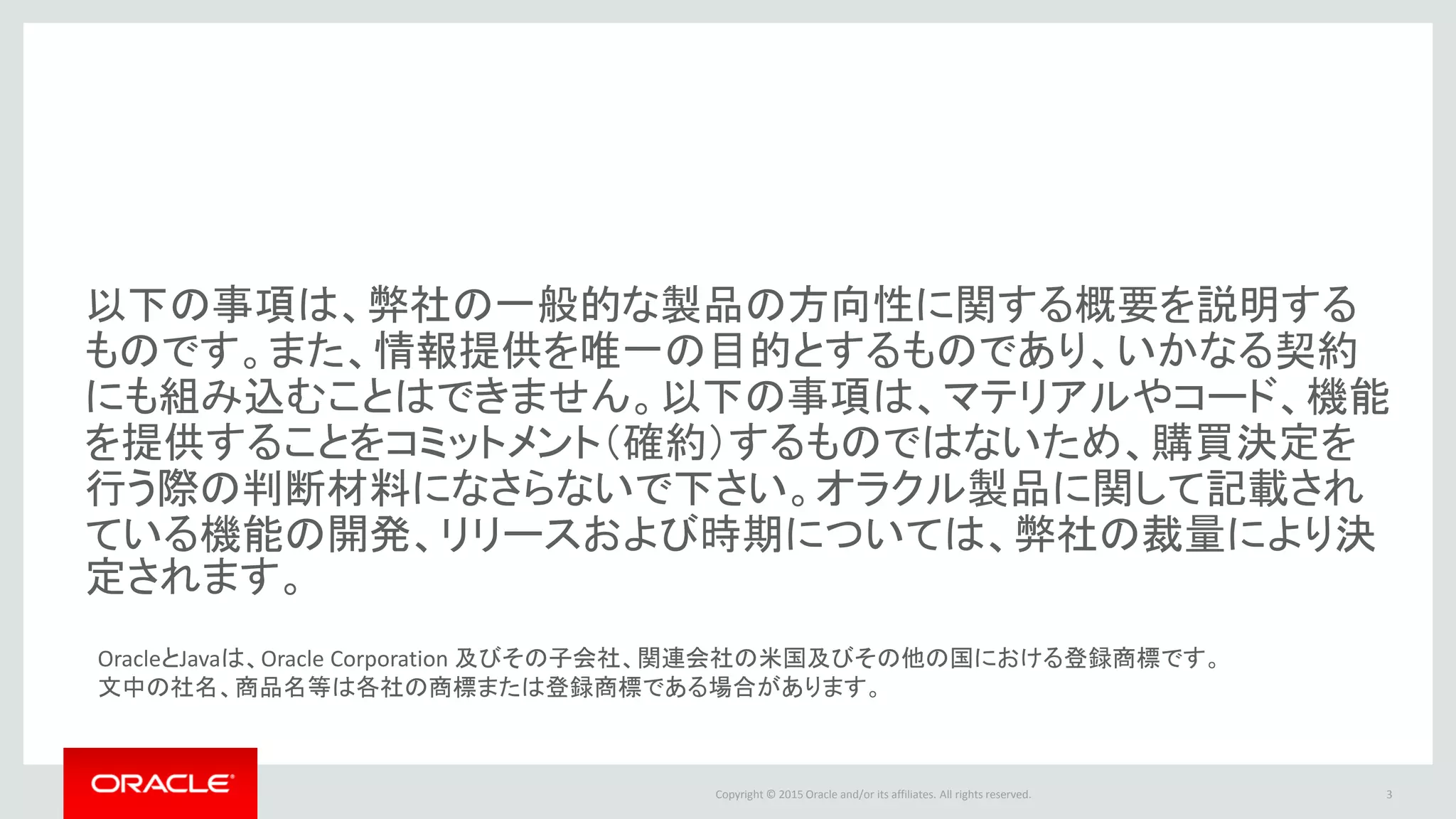

以下の事項は、弊社の一般的な製品の方向性に関する概要を説明する
ものです。また、情報提供を唯一の目的とするものであり、いかなる契約
にも組み込むことはできません。以下の事項は、マテリアルやコード、機能
を提供することをコミットメント（確約）するものではないため、購買決定を
行う際の判断材料になさらないで下さい。オラクル製品に関して記載され
ている機能の開発、リリースおよび時期については、弊社の裁量により決
定されます。
4
OracleとJavaは、Oracle Corporation 及びその子会社、関連会社の米国及びその他の国における登録商標です。
文中の社名、商品名等は各社の商標または登録商標である場合があります。

3. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

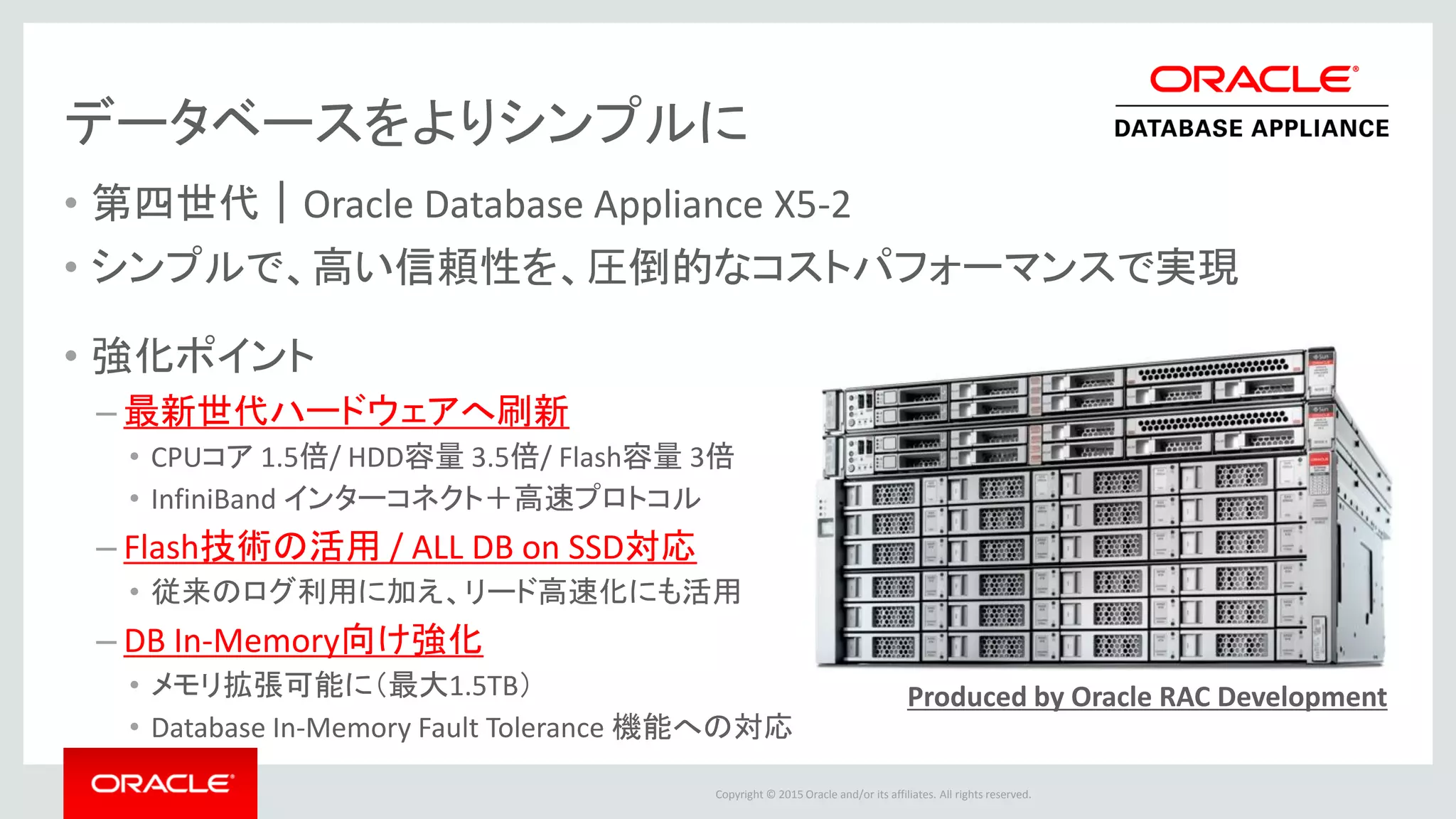

New! データベースをよりシンプルに
• 第四世代｜Oracle Database Appliance X5-2
• シンプルで、高い信頼性を、圧倒的なコストパフォーマンスで実現
• 強化ポイント
– 最新世代ハードウェアへ刷新
• CPUコア 1.5倍/ HDD容量 3.5倍/ Flash容量 3倍
• InfiniBand インターコネクト＋高速プロトコル
– Flash技術の活用 / ALL DB on SSD対応
• 従来のログ利用に加え、リード高速化にも活用
– DB In-Memory向け強化
• メモリ拡張可能に（最大1.5TB）
• Database In-Memory Fault Tolerance 機能への対応
Produced by Oracle RAC Development

4. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

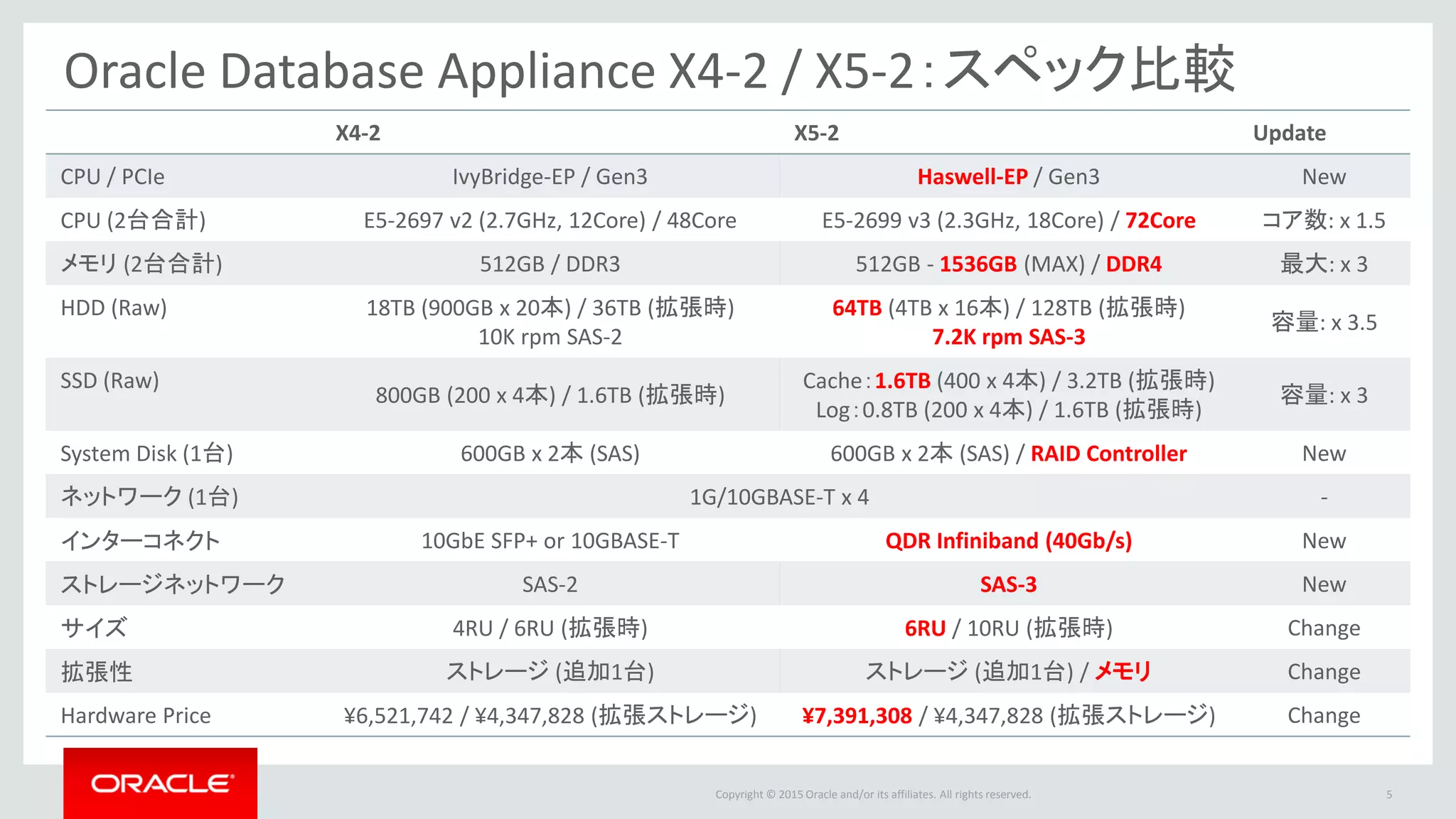

Oracle Database Appliance X4-2 / X5-2：スペック比較
6
X4-2 X5-2 Update
CPU / PCIe IvyBridge-EP / Gen3 Haswell-EP / Gen3 New
CPU (2台合計) E5-2697 v2 (2.7GHz, 12Core) / 48Core E5-2699 v3 (2.3GHz, 18Core) / 72Core コア数: x 1.5
メモリ (2台合計) 512GB / DDR3 512GB - 1536GB (MAX) / DDR4 最大: x 3
HDD (Raw) 18TB (900GB x 20本) / 36TB (拡張時)
10K rpm SAS-2
64TB (4TB x 16本) / 128TB (拡張時)
7.2K rpm SAS-3
容量: x 3.5
SSD (Raw)
800GB (200 x 4本) / 1.6TB (拡張時)
Cache：1.6TB (400 x 4本) / 3.2TB (拡張時)
Log：0.8TB (200 x 4本) / 1.6TB (拡張時)
容量: x 3
System Disk (1台) 600GB x 2本 (SAS) 600GB x 2本 (SAS) / RAID Controller New
ネットワーク (1台) 1G/10GBASE-T x 4 -
インターコネクト 10GbE SFP+ or 10GBASE-T QDR Infiniband (40Gb/s) New
ストレージネットワーク SAS-2 -
サイズ 4RU / 6RU (拡張時) 6RU / 10RU (拡張時) Change
拡張性 ストレージ (追加1台) ストレージ (追加1台) / メモリ Change
Hardware Price ¥6,521,742 / ¥4,347,828 (拡張ストレージ) ¥7,391,308 / ¥4,347,828 (拡張ストレージ) Change

5. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

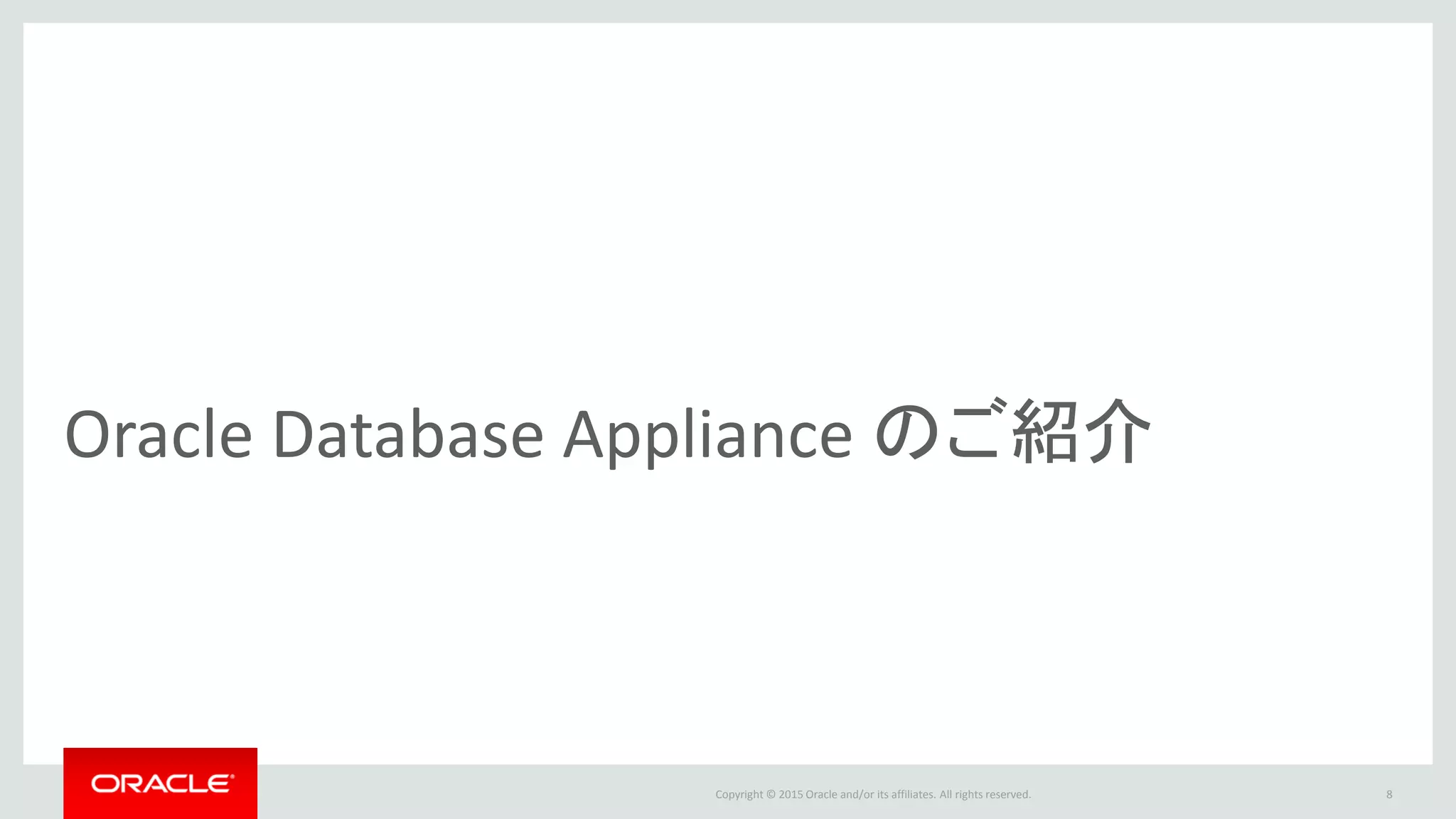

Oracle Database Appliance のご紹介
9

6. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

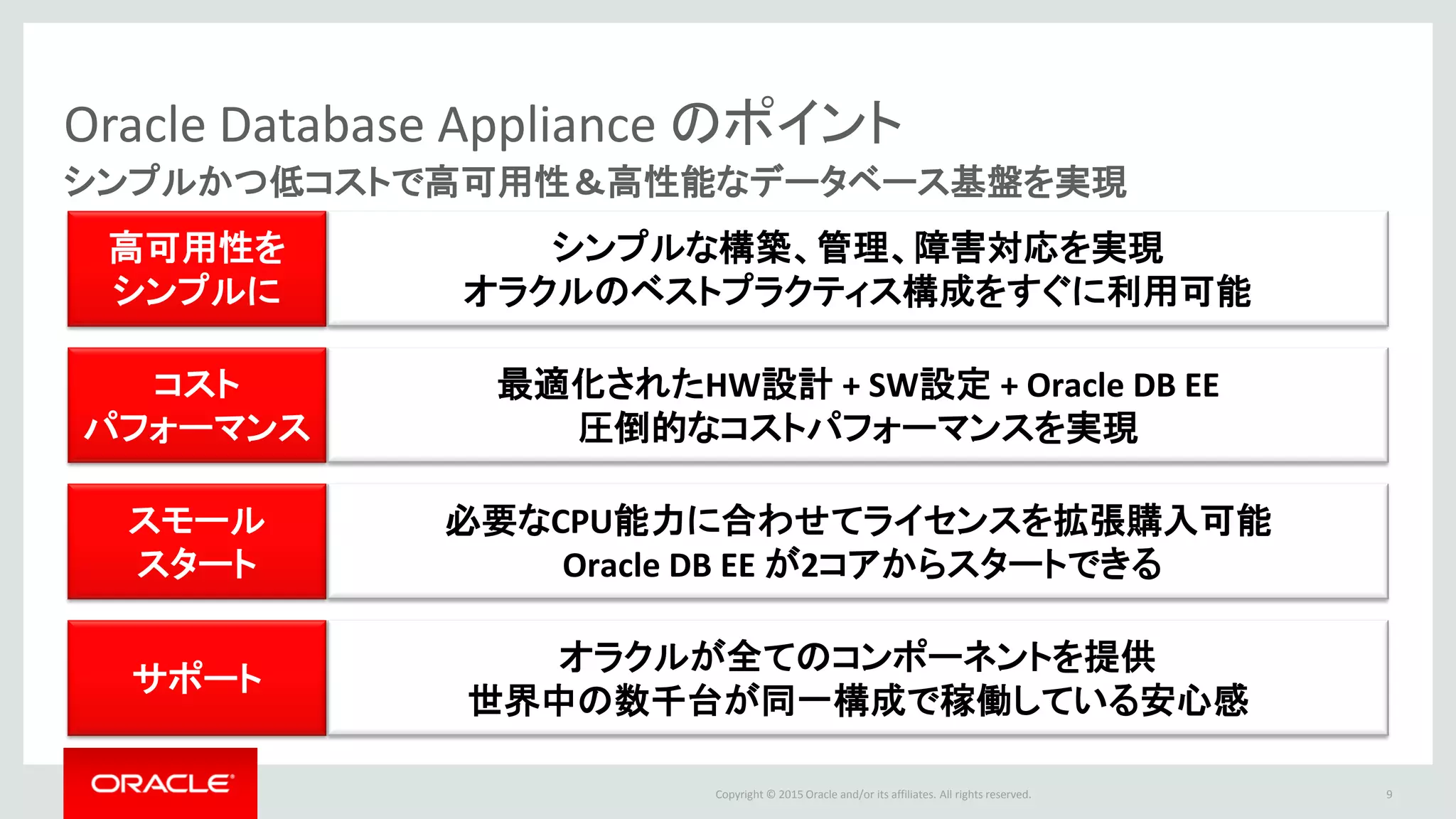

Oracle Database Appliance のポイント
シンプルかつ低コストで高可用性＆高性能なデータベース基盤を実現
10
シンプルな構築、管理、障害対応を実現
オラクルのベストプラクティス構成をすぐに利用可能
高可用性を
シンプルに
最適化されたHW設計 + SW設定 + Oracle DB EE
圧倒的なコストパフォーマンスを実現
コスト
パフォーマンス
必要なCPU能力に合わせてライセンスを拡張購入可能
Oracle DB EE が2コアからスタートできる
スモール
スタート
オラクルが全てのコンポーネントを提供
世界中の数千台が同一構成で稼働している安心感
サポート

7. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

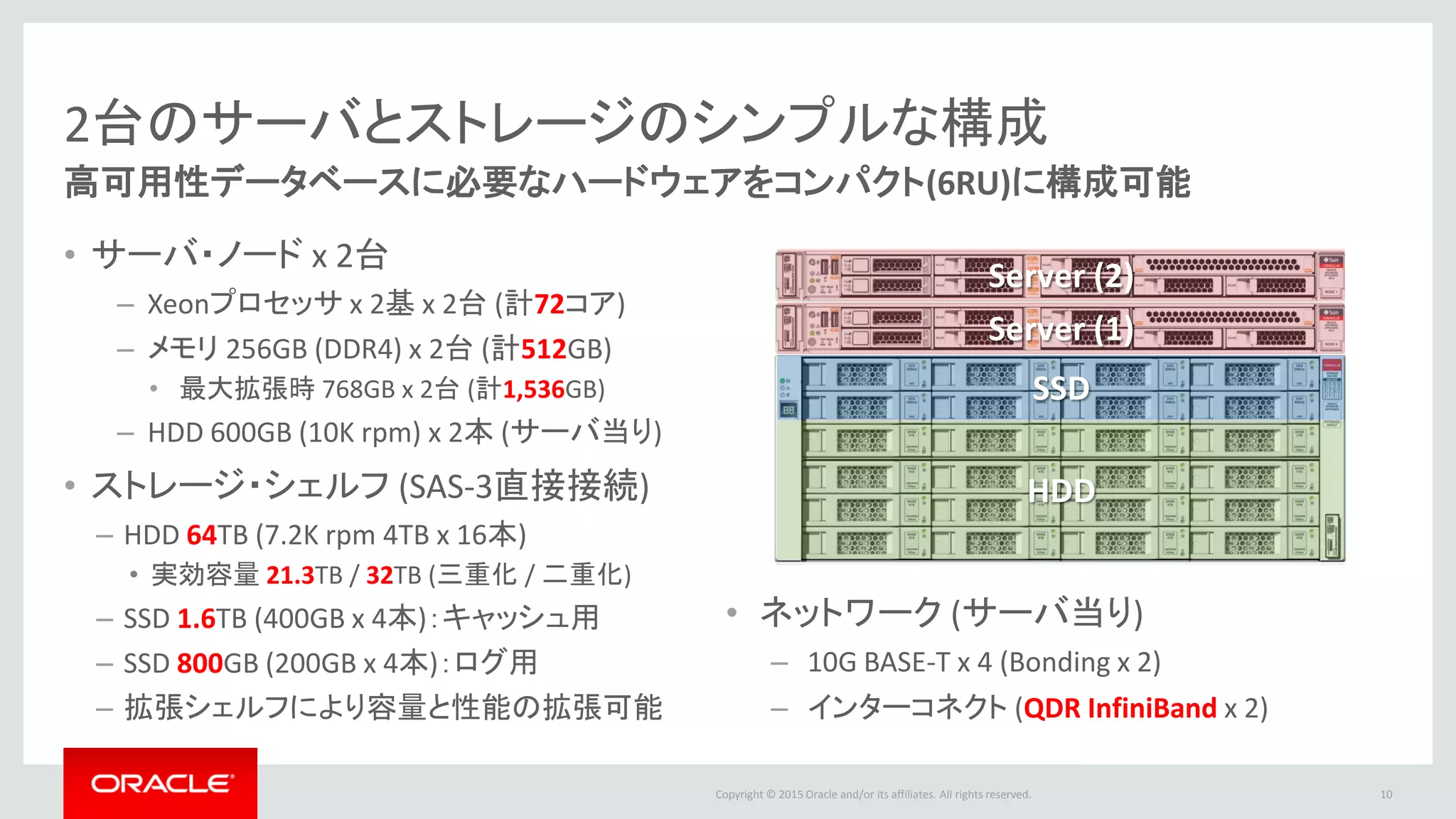

2台のサーバとストレージのシンプルな構成
高可用性データベースに必要なハードウェアをコンパクト(6RU)に構成可能
• サーバ・ノード x 2台
– Xeonプロセッサ x 2基 x 2台 (計72コア)
– メモリ 256GB (DDR4) x 2台 (計512GB)
• 最大拡張時 768GB x 2台 (計1,536GB)
– HDD 600GB (10K rpm) x 2本 (サーバ当り)
• ストレージ・シェルフ (SAS-2直接接続)
– HDD 64TB (7.2K rpm 4TB x 16本)
• 実効容量 21.3TB / 32TB (三重化 / 二重化)
– SSD 1.6TB (400GB x 4本)：キャッシュ用
– SSD 800GB (200GB x 4本)：ログ用
– 拡張シェルフにより容量と性能の拡張可能
11
Server (2)
Server (1)
HDD
SSD
• ネットワーク (サーバ当り)
– 10G BASE-T x 4 (Bonding x 2)
– インターコネクト (QDR InfiniBand x 2)

8. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

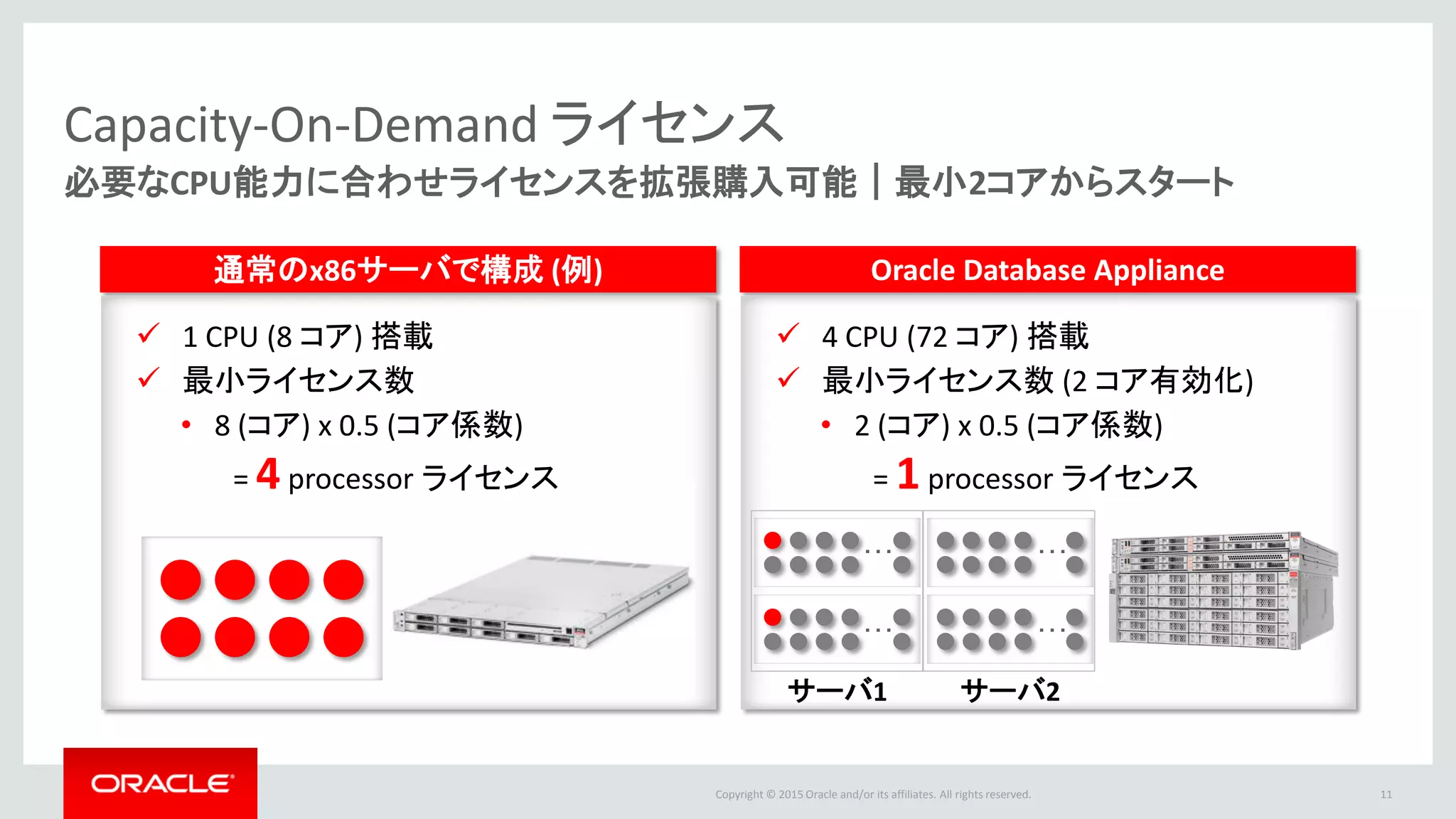

Capacity-On-Demand ライセンス
必要なCPU能力に合わせライセンスを拡張購入可能｜最小2コアからスタート
12
通常のx86サーバで構成 (例) Oracle Database Appliance
 4 CPU (72 コア) 搭載
 最小ライセンス数 (2 コア有効化)
• 2 (コア) x 0.5 (コア係数)
= 1processor ライセンス
 1 CPU (8 コア) 搭載
 最小ライセンス数
• 8 (コア) x 0.5 (コア係数)
= 4processor ライセンス
サーバ1 サーバ2
…
…
…
…

9. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

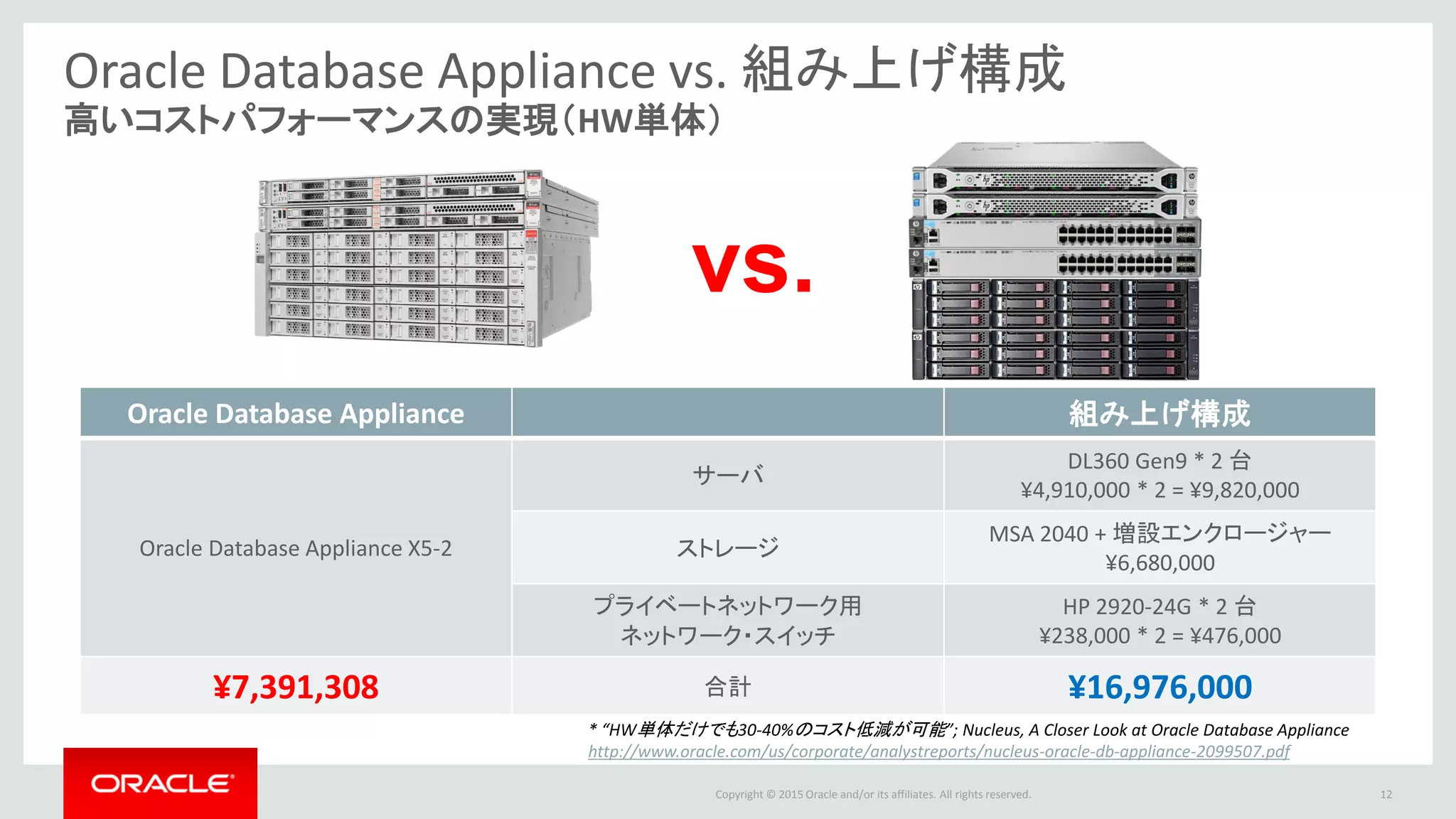

Oracle Database Appliance vs. 組み上げ構成
高いコストパフォーマンスの実現（HW単体）
13
* “HW単体だけでも30-40%のコスト低減が可能”; Nucleus, A Closer Look at Oracle Database Appliance
http://www.oracle.com/us/corporate/analystreports/nucleus-oracle-db-appliance-2099507.pdf
Oracle Database Appliance 組み上げ構成
Oracle Database Appliance X5-2
サーバ
DL360 Gen9 * 2 台
¥4,910,000 * 2 = ¥9,820,000
ストレージ
MSA 2040 + 増設エンクロージャー
¥6,680,000
プライベートネットワーク用
ネットワーク・スイッチ
HP 2920-24G * 2 台
¥238,000 * 2 = ¥476,000
¥7,391,308 合計 ¥16,976,000
vs.

10. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

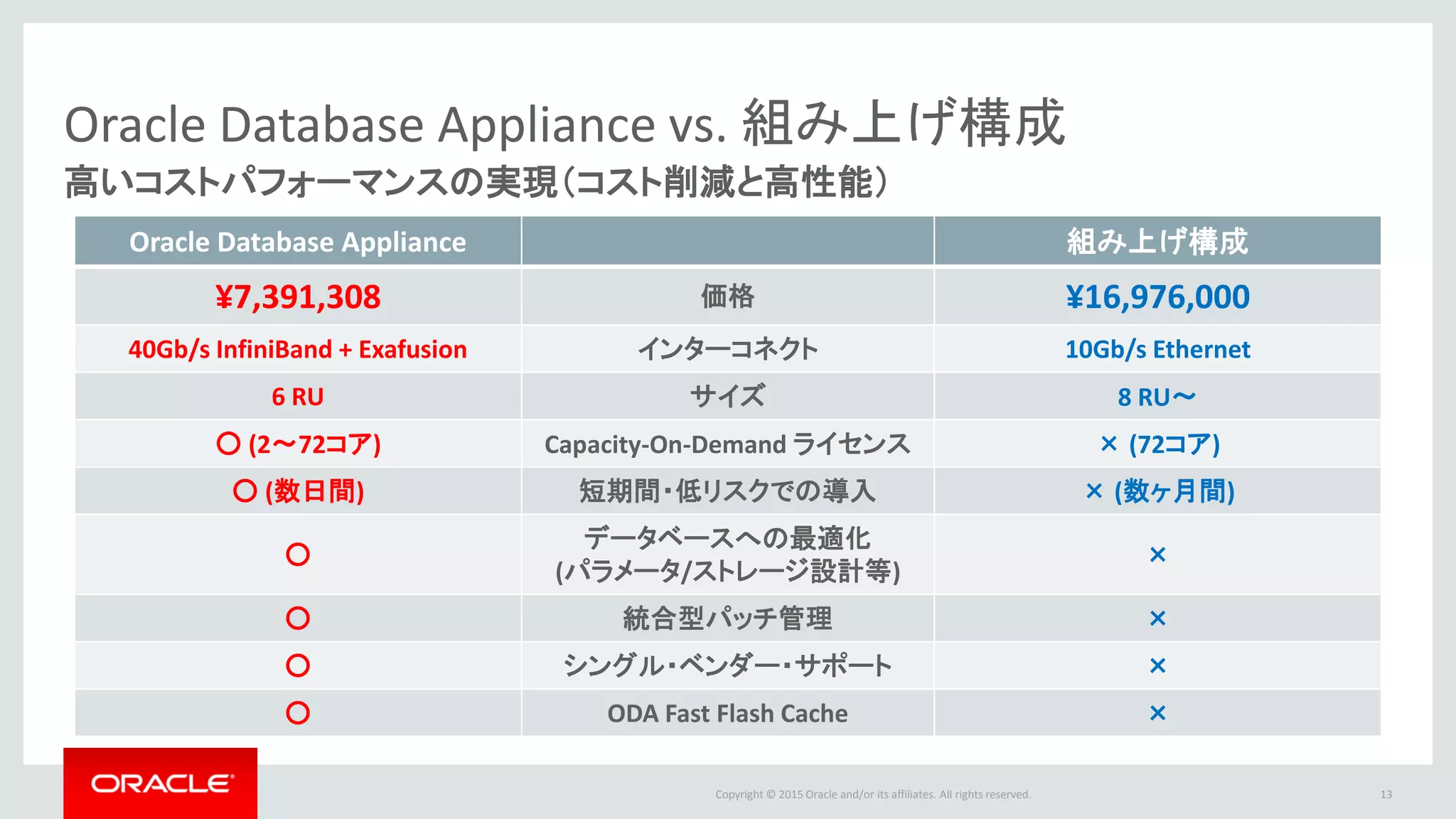

Oracle Database Appliance vs. 組み上げ構成
高いコストパフォーマンスの実現（コスト削減と高性能）
14
Oracle Database Appliance 組み上げ構成
¥7,391,308 価格 ¥16,976,000
40Gb/s InfiniBand + Exafusion インターコネクト 10Gb/s Ethernet
6 RU サイズ 8 RU～
○ (2～72コア) Capacity-On-Demand ライセンス × (72コア)
○ (数日間) 短期間・低リスクでの導入 × (数ヶ月間)
○
データベースへの最適化
(パラメータ/ストレージ設計等)
×
○ 統合型パッチ管理 ×
○ シングル・ベンダー・サポート ×
○ ODA Fast Flash Cache ×

11. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

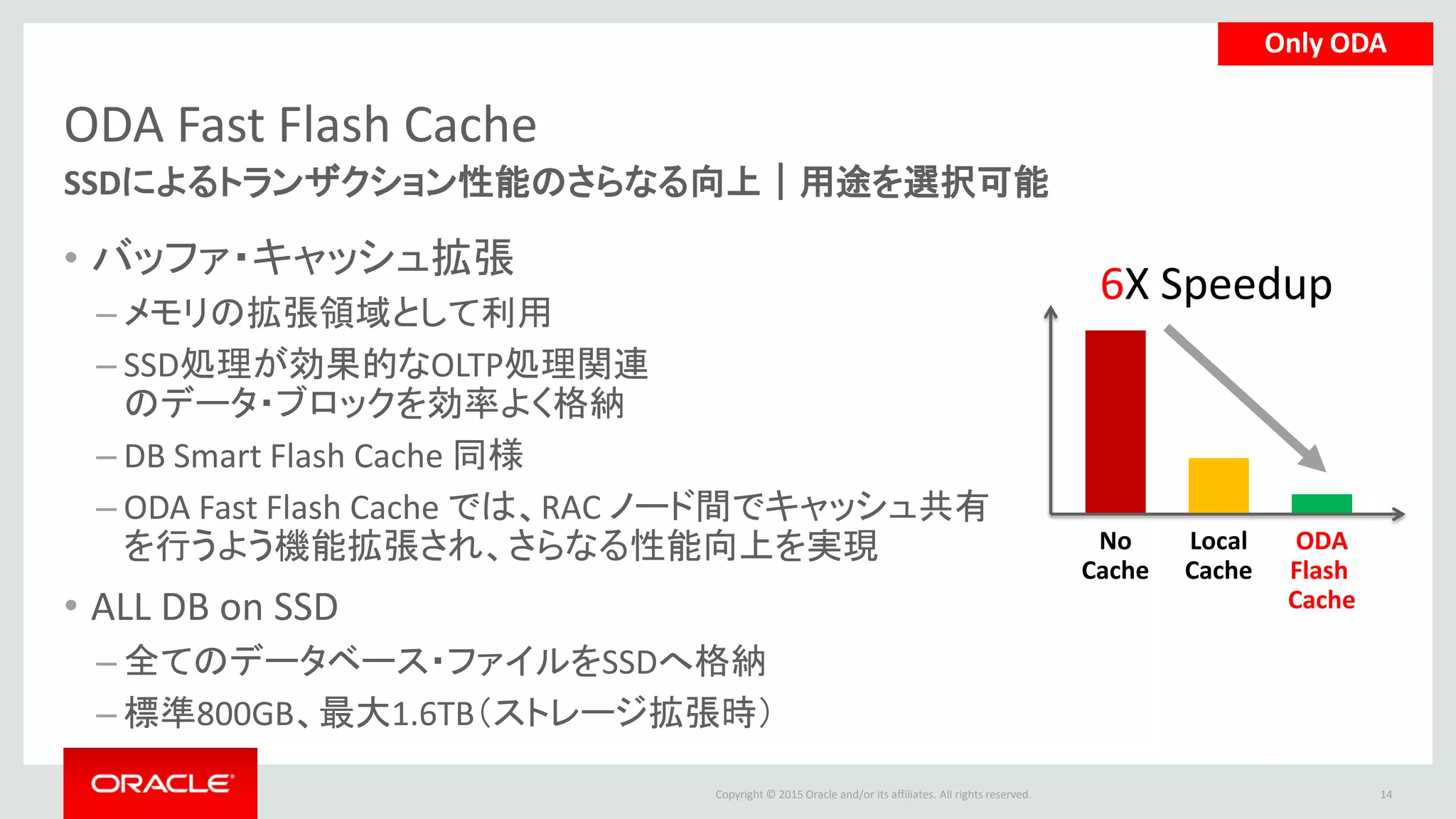

ODA Fast Flash Cache
SSDによるトランザクション性能のさらなる向上｜用途を選択可能
• バッファ・キャッシュ拡張
– メモリの拡張領域として利用
– SSD処理が効果的なOLTP処理関連
のデータ・ブロックを効率よく格納
– DB Smart Flash Cache 同様
– ODA Fast Flash Cache では、RAC ノード間でキャッシュ共有
を行うよう機能拡張され、さらなる性能向上を実現
• ALL DB on SSD
– 全てのデータベース・ファイルをSSDへ格納
– 標準800GB、最大1.6TB（ストレージ拡張時）
15
No
Cache
Local
Cache
ODA
Flash
Cache
6X Speedup
Only ODA

12. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

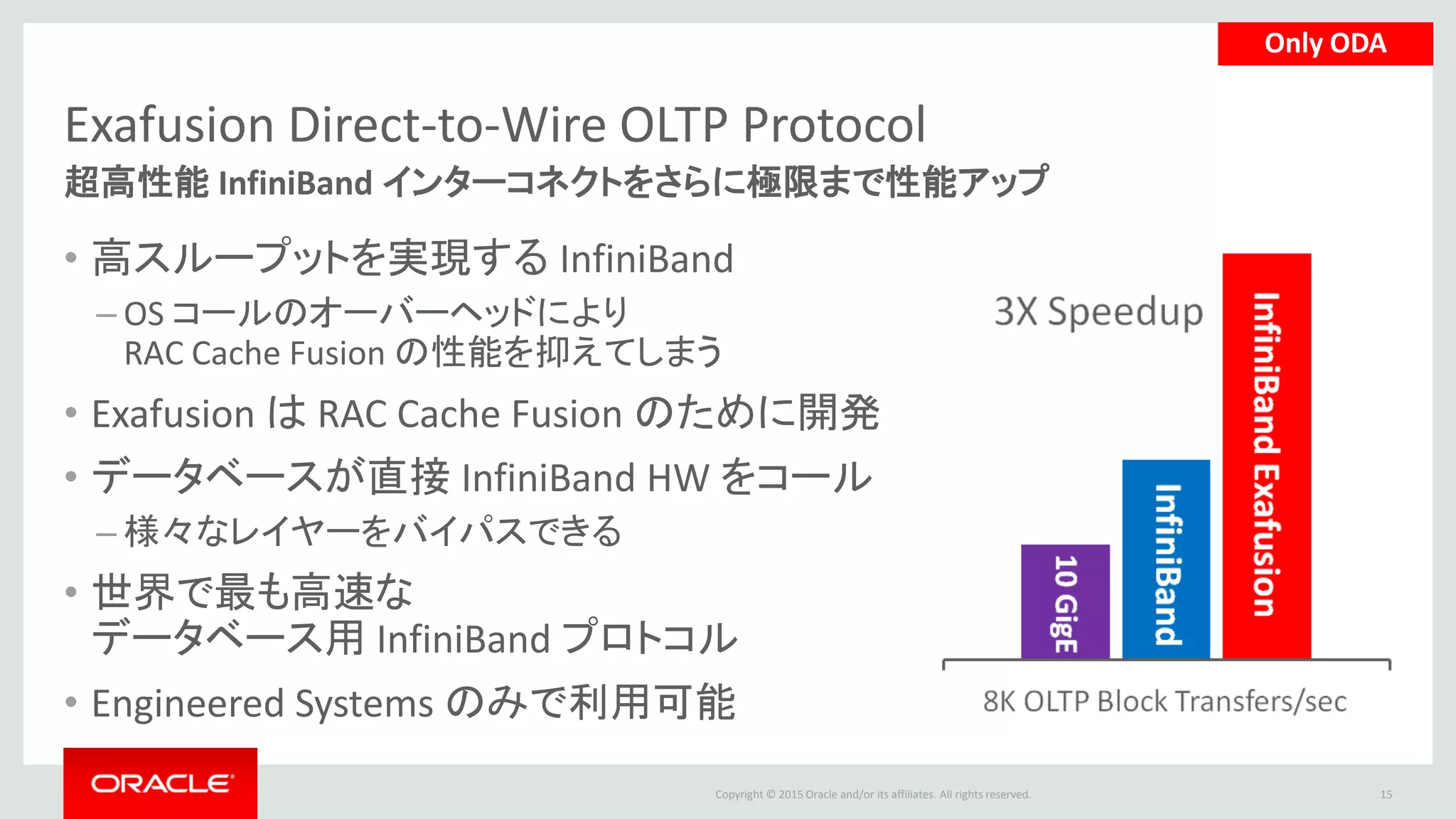

Exafusion Direct-to-Wire OLTP Protocol
超高性能 InfiniBand インターコネクトをさらに極限まで性能アップ
• 高スループットを実現する InfiniBand
– OS コールのオーバーヘッドにより
RAC Cache Fusion の性能を抑えてしまう
• Exafusion は RAC Cache Fusion のために開発
• データベースが直接 InfiniBand HW をコール
– 様々なレイヤーをバイパスできる
• 世界で最も高速な
データベース用 InfiniBand プロトコル
• Engineered Systems のみで利用可能
16
Only ODA

13. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

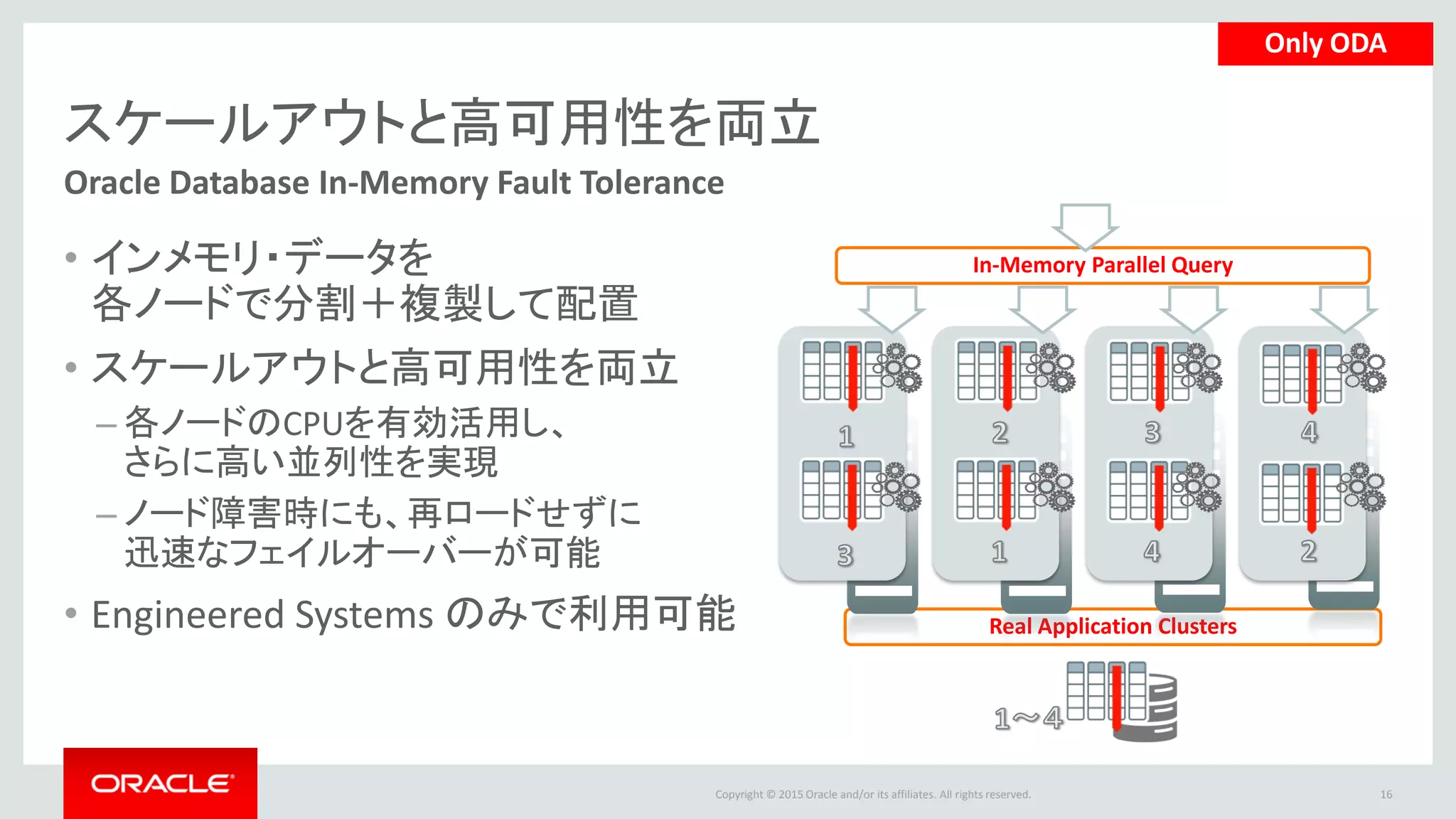

スケールアウトと高可用性を両立
Oracle Database In-Memory Fault Tolerance
• インメモリ・データを
各ノードで分割＋複製して配置
• スケールアウトと高可用性を両立
– 各ノードのCPUを有効活用し、
さらに高い並列性を実現
– ノード障害時にも、再ロードせずに
迅速なフェイルオーバーが可能
• Engineered Systems のみで利用可能
17
Real Application Clusters
In-Memory Parallel Query
Only ODA

14. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

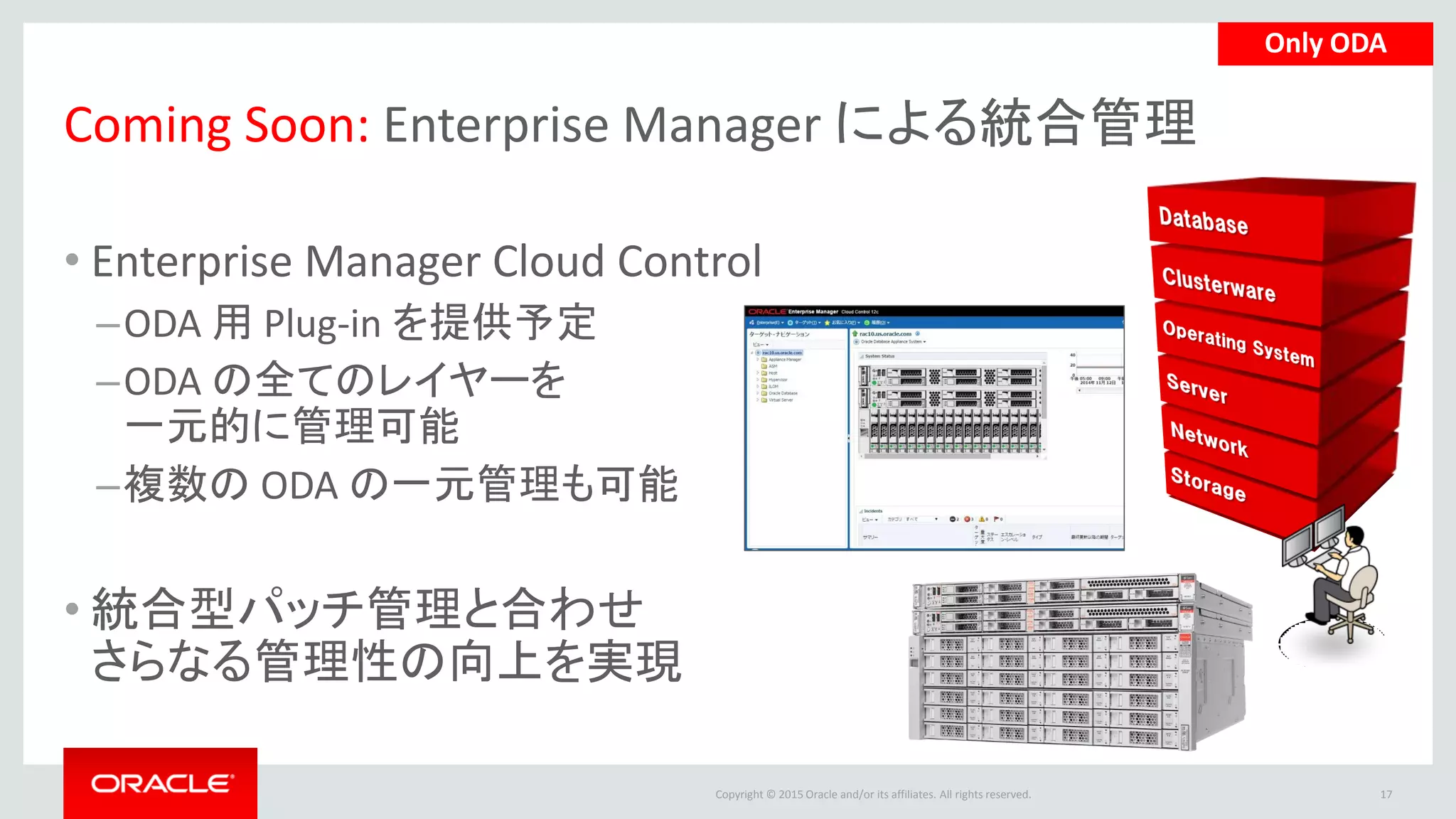

Coming Soon: Enterprise Manager による統合管理
• Enterprise Manager Cloud Control
–ODA 用 Plug-in を提供予定
–ODA の全てのレイヤーを
一元的に管理可能
–複数の ODA の一元管理も可能
• 統合型パッチ管理と合わせ
さらなる管理性の向上を実現
18
Only ODA

15. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

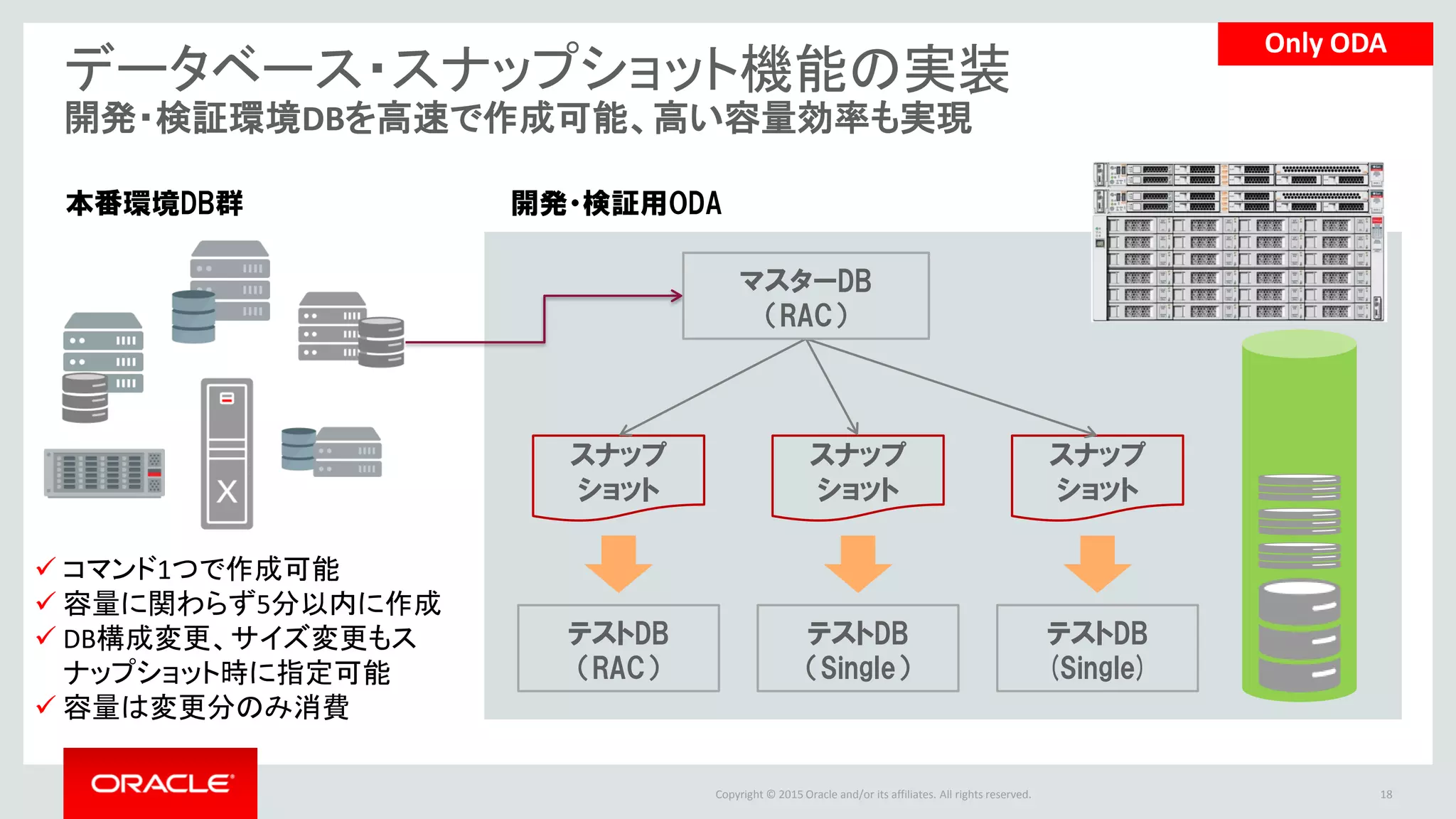

データベース・スナップショット機能の実装
開発・検証環境DBを高速で作成可能、高い容量効率も実現
19
本番環境DB群 開発・検証用ODA
テストDB
（RAC）
スナップ
ショット
テストDB
（Single）
スナップ
ショット
テストDB
(Single)
スナップ
ショット
マスターDB
（RAC）
 コマンド1つで作成可能
 容量に関わらず5分以内に作成
 DB構成変更、サイズ変更もス
ナップショット時に指定可能
 容量は変更分のみ消費
Only ODA

16. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

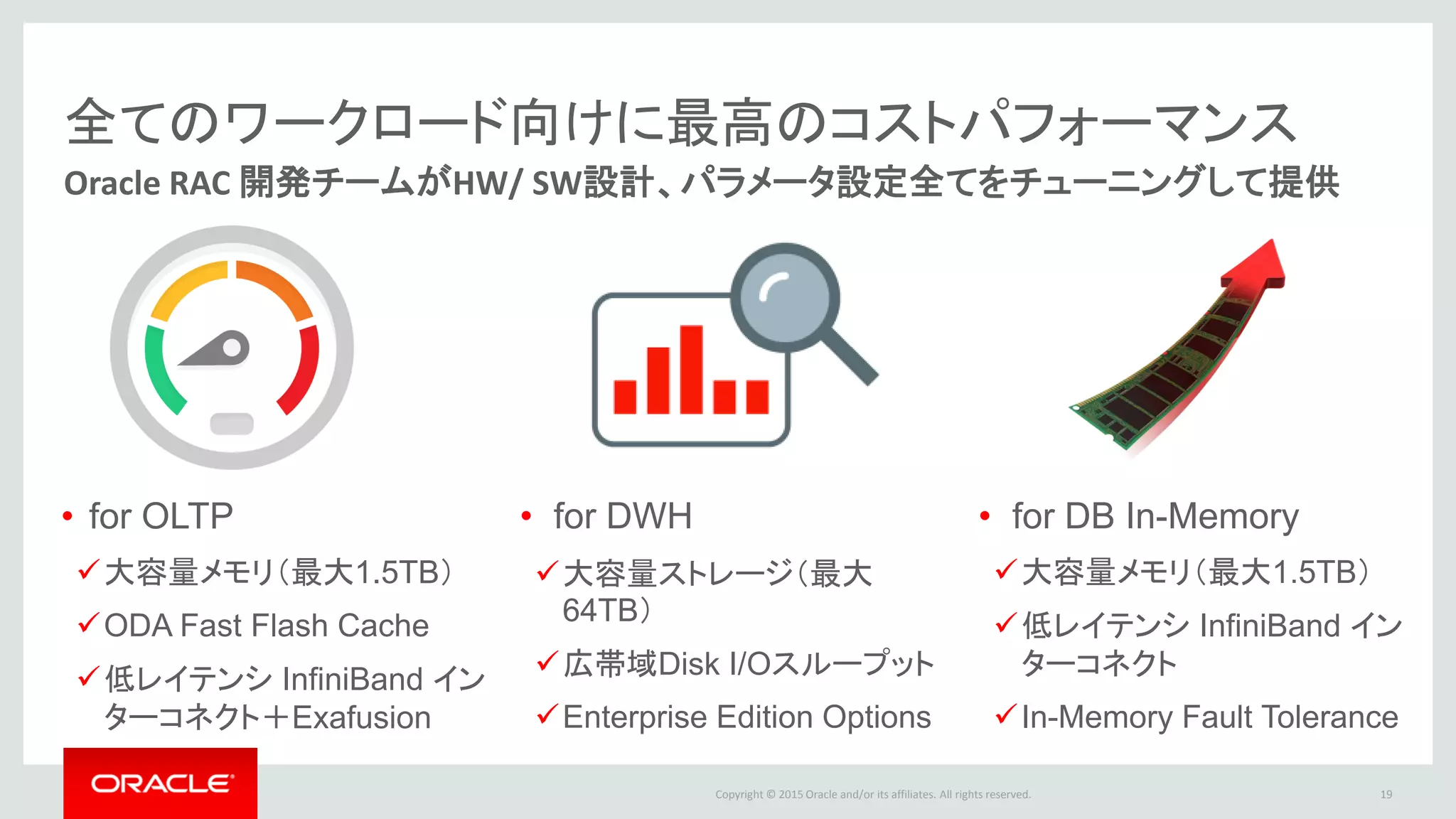

全てのワークロード向けに最高のコストパフォーマンス
Oracle RAC 開発チームがHW/ SW設計、パラメータ設定全てをチューニングして提供
20
• for OLTP
大容量メモリ（最大1.5TB）
ODA Fast Flash Cache
低レイテンシ InfiniBand イン
ターコネクト＋Exafusion
• for DWH
大容量ストレージ（最大
64TB）
広帯域Disk I/Oスループット
Enterprise Edition Options
• for DB In-Memory
大容量メモリ（最大1.5TB）
低レイテンシ InfiniBand イン
ターコネクト
In-Memory Fault Tolerance

17. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

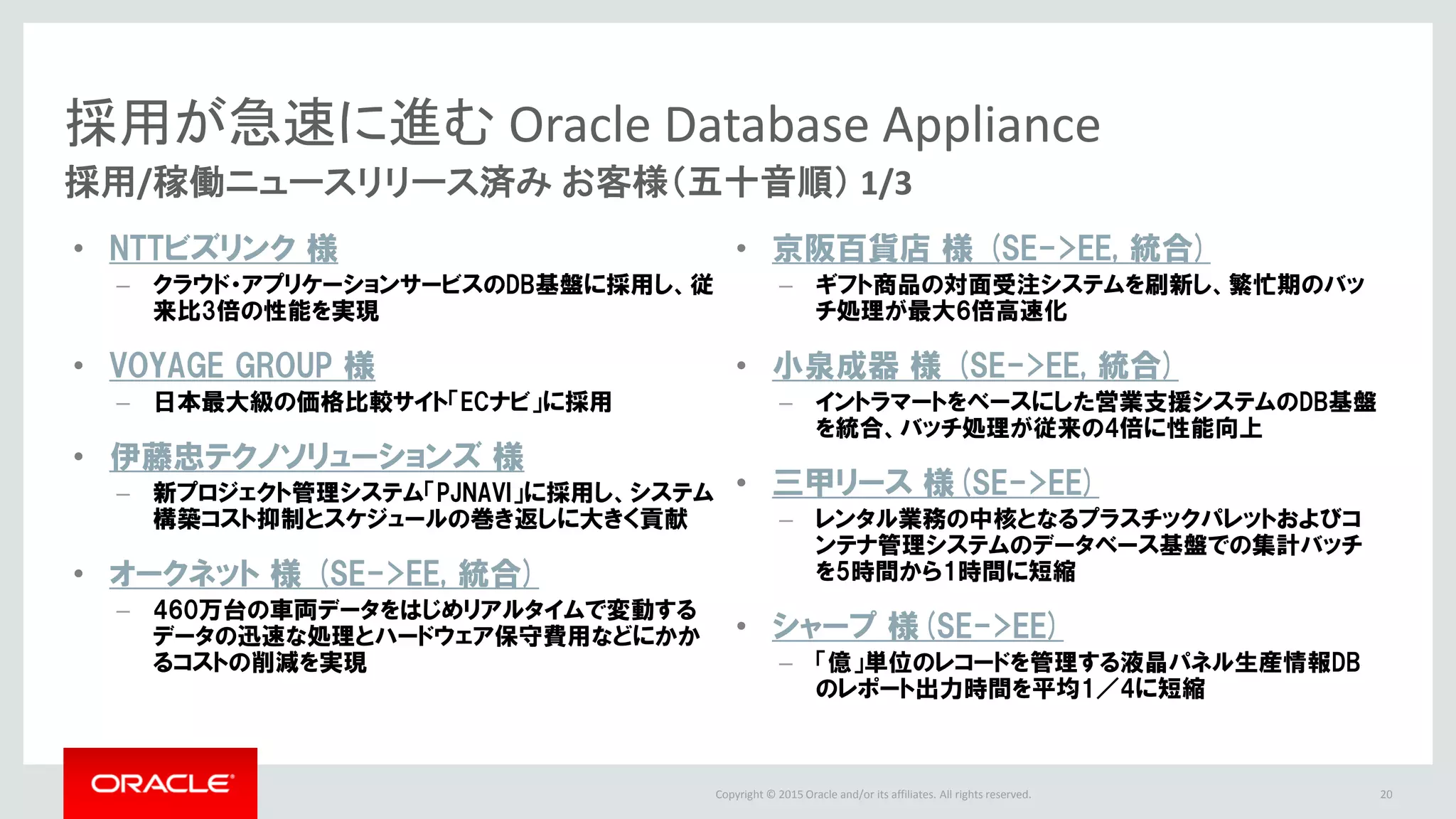

採用が急速に進む Oracle Database Appliance
採用/稼働ニュースリリース済み お客様（五十音順） 1/3
21
• NTTビズリンク 様
– クラウド・アプリケーションサービスのDB基盤に採用し、従
来比3倍の性能を実現
• VOYAGE GROUP 様
– 日本最大級の価格比較サイト「ECナビ」に採用
• 伊藤忠テクノソリューションズ 様
– 新プロジェクト管理システム「PJNAVI」に採用し、システム
構築コスト抑制とスケジュールの巻き返しに大きく貢献
• オークネット 様 (SE->EE, 統合)
– 460万台の車両データをはじめリアルタイムで変動する
データの迅速な処理とハードウェア保守費用などにかか
るコストの削減を実現
• 京阪百貨店 様 (SE->EE, 統合)
– ギフト商品の対面受注システムを刷新し、繁忙期のバッ
チ処理が最大6倍高速化
• 小泉成器 様 (SE->EE, 統合)
– イントラマートをベースにした営業支援システムのDB基盤
を統合、バッチ処理が従来の4倍に性能向上
• 三甲リース 様(SE->EE)
– レンタル業務の中核となるプラスチックパレットおよびコ
ンテナ管理システムのデータベース基盤での集計バッチ
を5時間から1時間に短縮
• シャープ 様(SE->EE)
– 「億」単位のレコードを管理する液晶パネル生産情報DB
のレポート出力時間を平均1／4に短縮

18. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

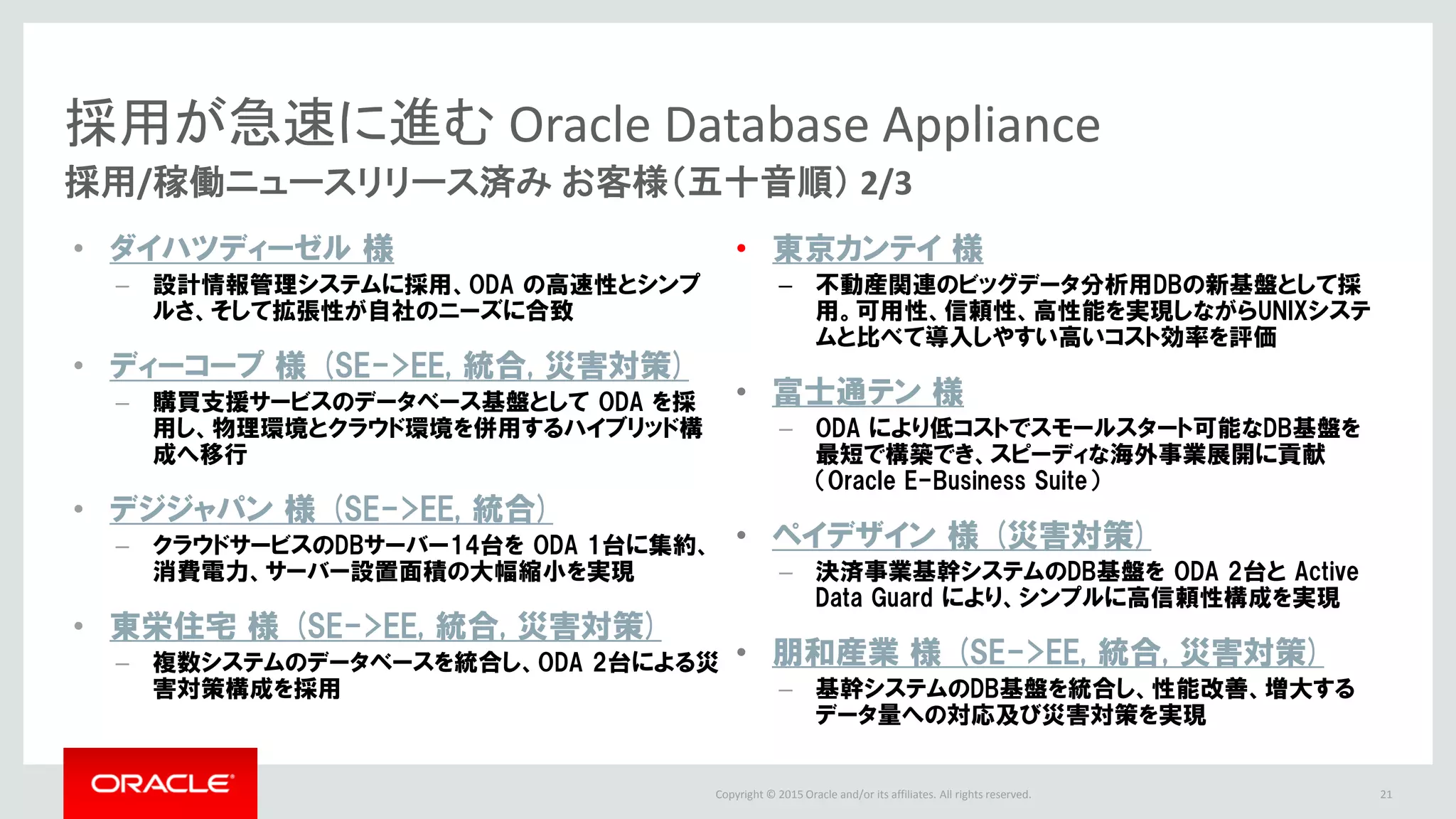

採用が急速に進む Oracle Database Appliance
採用/稼働ニュースリリース済み お客様（五十音順） 2/3
22
• ダイハツディーゼル 様
– 設計情報管理システムに採用、ODA の高速性とシンプ
ルさ、そして拡張性が自社のニーズに合致
• ディーコープ 様 (SE->EE, 統合, 災害対策)
– 購買支援サービスのデータベース基盤として ODA を採
用し、物理環境とクラウド環境を併用するハイブリッド構
成へ移行
• デジジャパン 様 (SE->EE, 統合)
– クラウドサービスのDBサーバー14台を ODA 1台に集約、
消費電力、サーバー設置面積の大幅縮小を実現
• 東栄住宅 様 (SE->EE, 統合, 災害対策)
– 複数システムのデータベースを統合し、ODA 2台による災
害対策構成を採用
• 東京カンテイ 様
– 不動産関連のビッグデータ分析用DBの新基盤として採
用。可用性、信頼性、高性能を実現しながらUNIXシステ
ムと比べて導入しやすい高いコスト効率を評価
• 富士通テン 様
– ODA により低コストでスモールスタート可能なDB基盤を
最短で構築でき、スピーディな海外事業展開に貢献
（Oracle E-Business Suite）
• ペイデザイン 様 (災害対策)
– 決済事業基幹システムのDB基盤を ODA 2台と Active
Data Guard により、シンプルに高信頼性構成を実現
• 朋和産業 様 (SE->EE, 統合, 災害対策)
– 基幹システムのDB基盤を統合し、性能改善、増大する
データ量への対応及び災害対策を実現

19. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

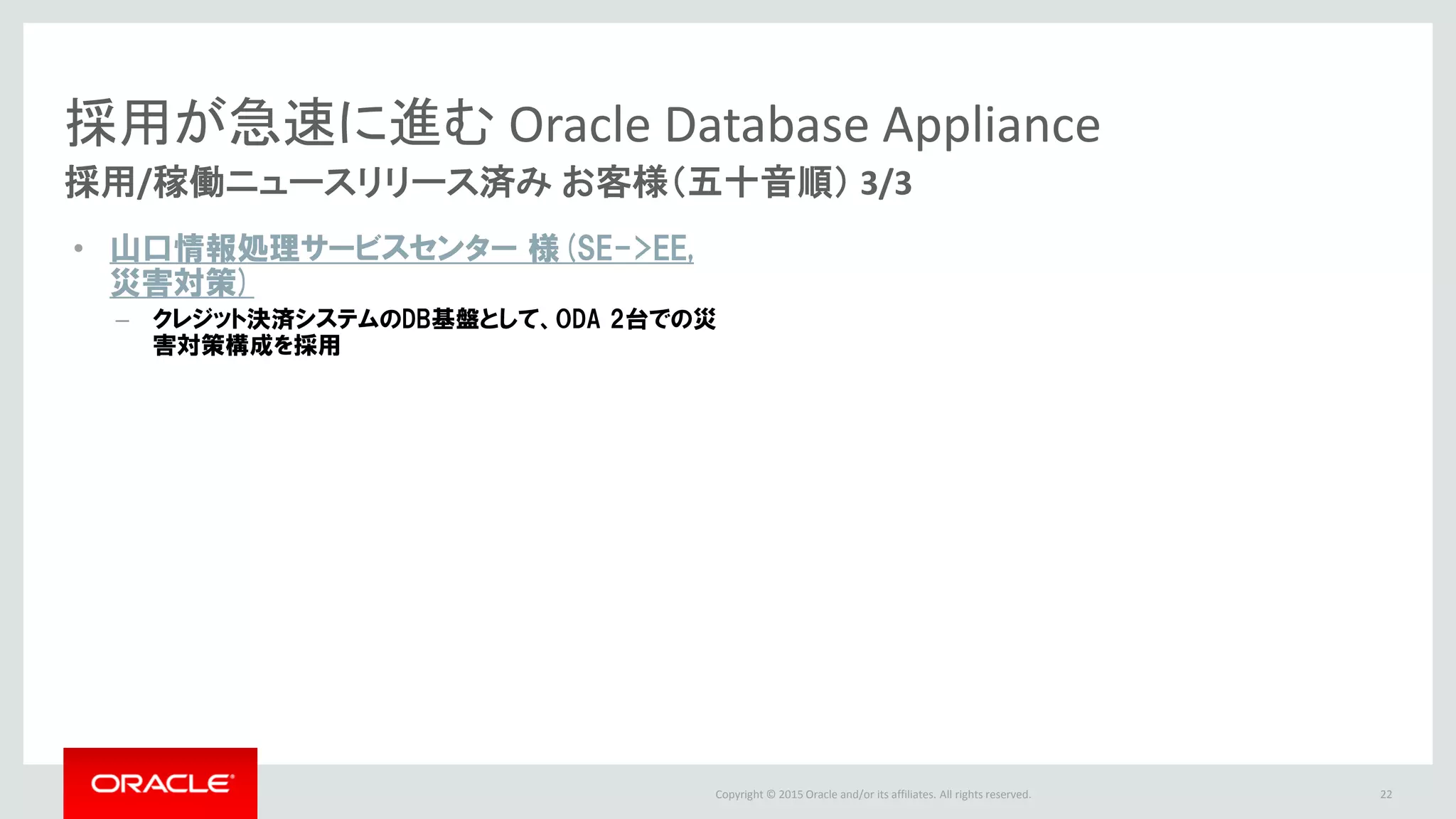

採用が急速に進む Oracle Database Appliance
採用/稼働ニュースリリース済み お客様（五十音順） 3/3
23
• 山口情報処理サービスセンター 様(SE->EE,
災害対策)
– クレジット決済システムのDB基盤として、ODA 2台での災
害対策構成を採用

20. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

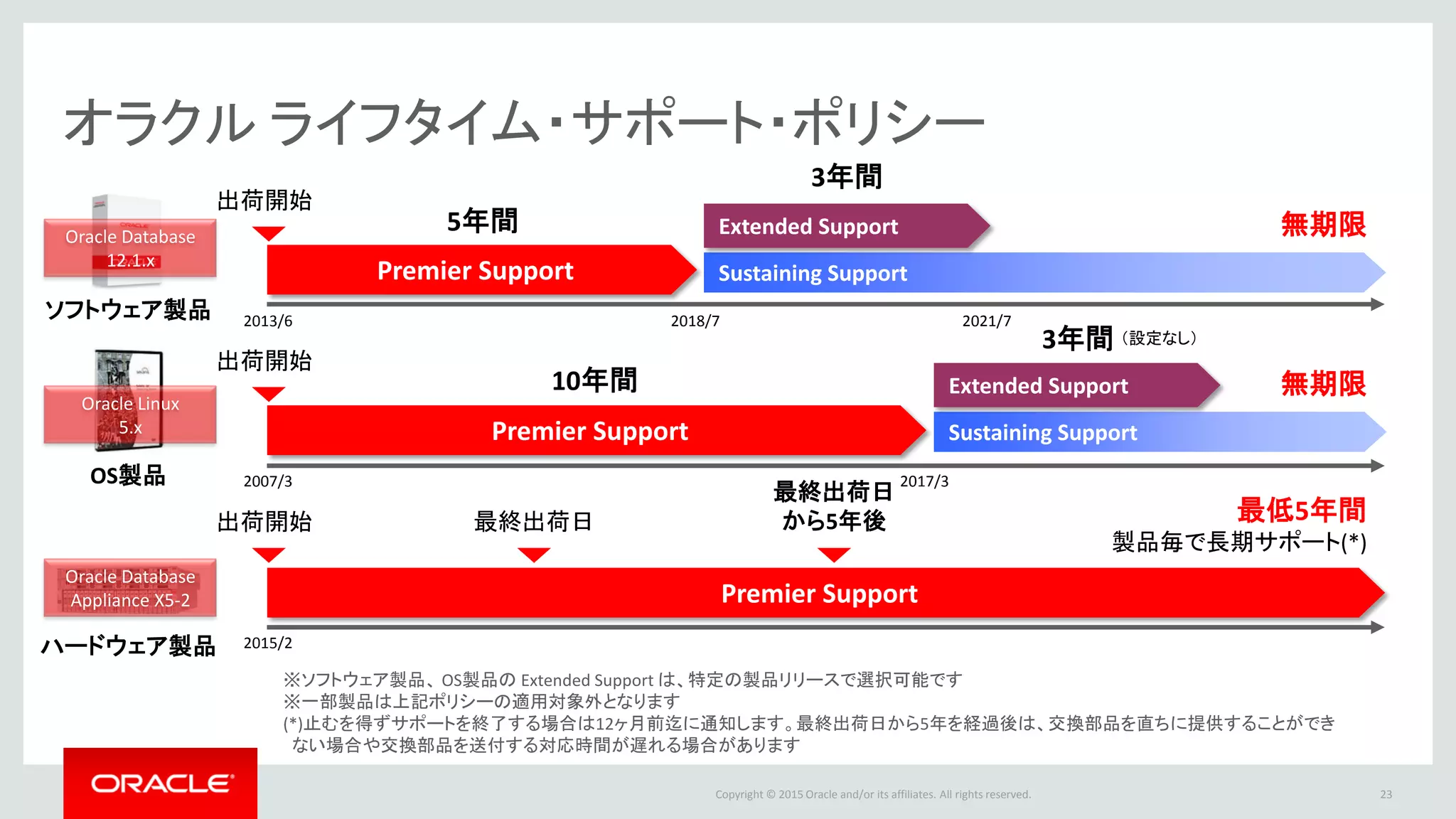

オラクル ライフタイム・サポート・ポリシー
24
Premier Support Sustaining Support
Extended Support5年間 無期限
ソフトウェア製品
ハードウェア製品
OS製品
Premier Support
10年間
3年間
無期限
Premier Support
最低5年間
製品毎で長期サポート(*)
出荷開始
出荷開始
Sustaining Support
Extended Support
最終出荷日
最終出荷日
から5年後
Oracle Database
12.1.x
Oracle Linux
5.x
2013/6 2018/7 2021/7
2015/2
2007/3 2017/3
Oracle Database
Appliance X5-2
（設定なし）
※ソフトウェア製品、 OS製品の Extended Support は、特定の製品リリースで選択可能です
※一部製品は上記ポリシーの適用対象外となります
(*)止むを得ずサポートを終了する場合は12ヶ月前迄に通知します。最終出荷日から5年を経過後は、交換部品を直ちに提供することができ
ない場合や交換部品を送付する対応時間が遅れる場合があります
3年間
出荷開始

21. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

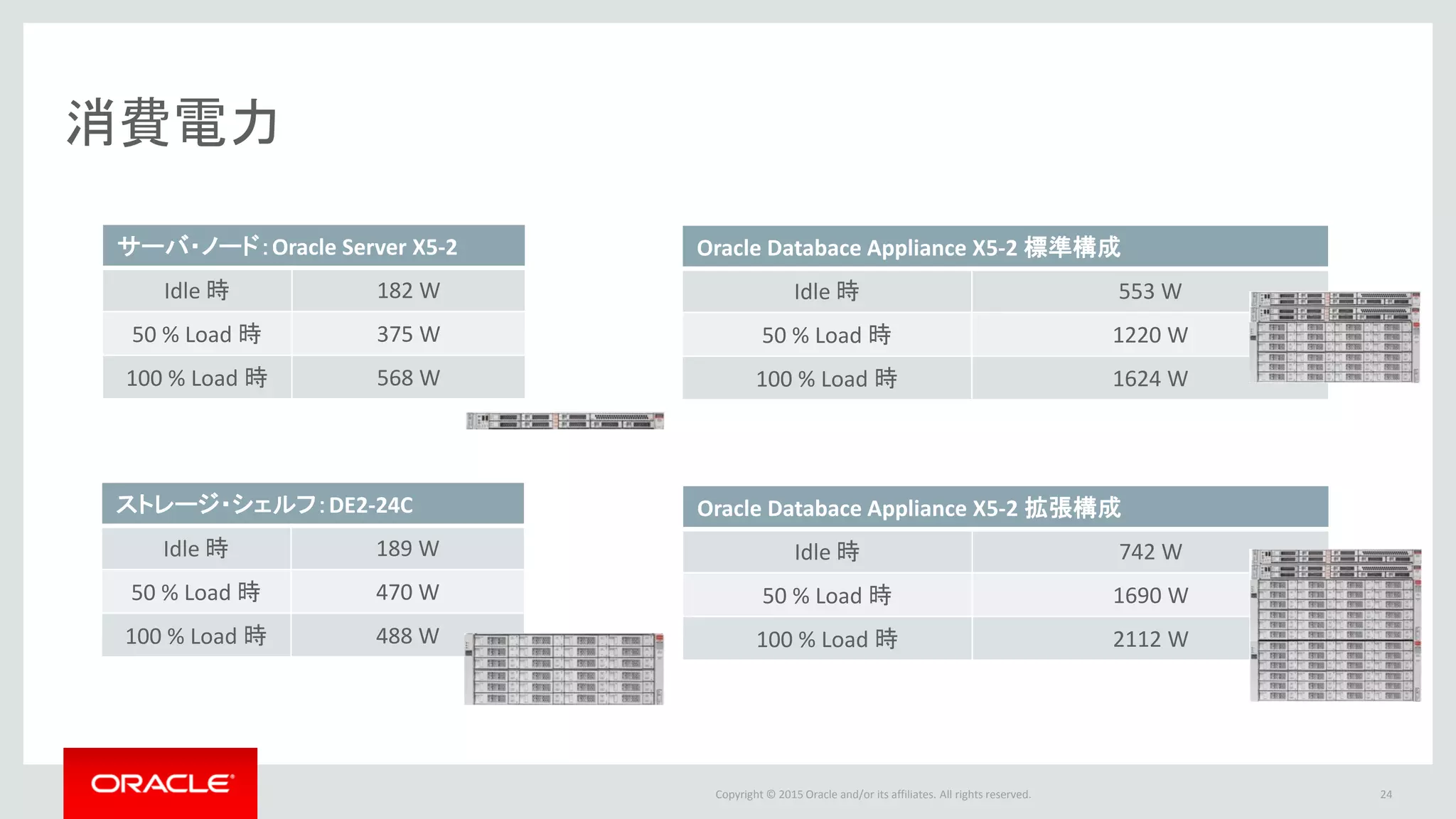

消費電力
25
サーバ・ノード：Oracle Server X5-2
Idle 時 182 W
50 % Load 時 375 W
100 % Load 時 568 W
ストレージ・シェルフ：DE2-24C
Idle 時 189 W
50 % Load 時 470 W
100 % Load 時 488 W
Oracle Databace Appliance X5-2 標準構成
Idle 時 553 W
50 % Load 時 1220 W
100 % Load 時 1624 W
Oracle Databace Appliance X5-2 拡張構成
Idle 時 742 W
50 % Load 時 1690 W
100 % Load 時 2112 W

22. Copyright © 2015 Oracle and/or its affiliates. All rights reserved.

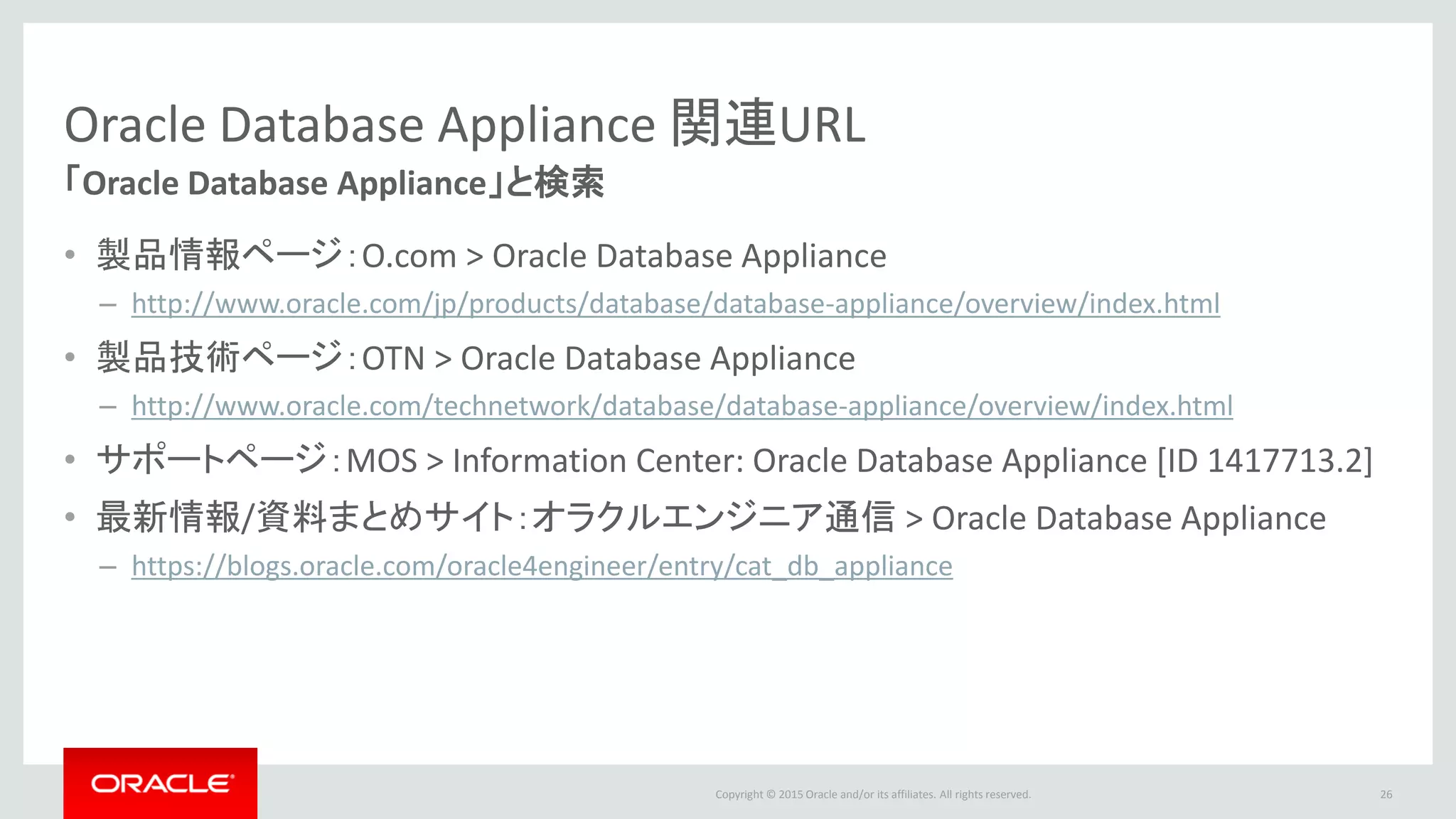

Oracle Database Appliance 関連URL
「Oracle Database Appliance」と検索
• 製品情報ページ：O.com > Oracle Database Appliance
– http://www.oracle.com/jp/products/database/database-appliance/overview/index.html
• 製品技術ページ：OTN > Oracle Database Appliance
– http://www.oracle.com/technetwork/database/database-appliance/overview/index.html
• サポートページ：MOS > Information Center: Oracle Database Appliance [ID 1417713.2]
• 最新情報/資料まとめサイト：オラクルエンジニア通信 > Oracle Database Appliance
– https://blogs.oracle.com/oracle4engineer/entry/cat_db_appliance
27
