Oracle Cloud Infrastructureの下記ファイル共有サービスのまとめと比較 - File Storage Service - OCI Storage Software Appliance(Storage Gateway) - Linux Storage Appliance

1. Copyright © 2014, Oracle and/or its affiliates. All rights reserved. |
IaaS Technical Seminar

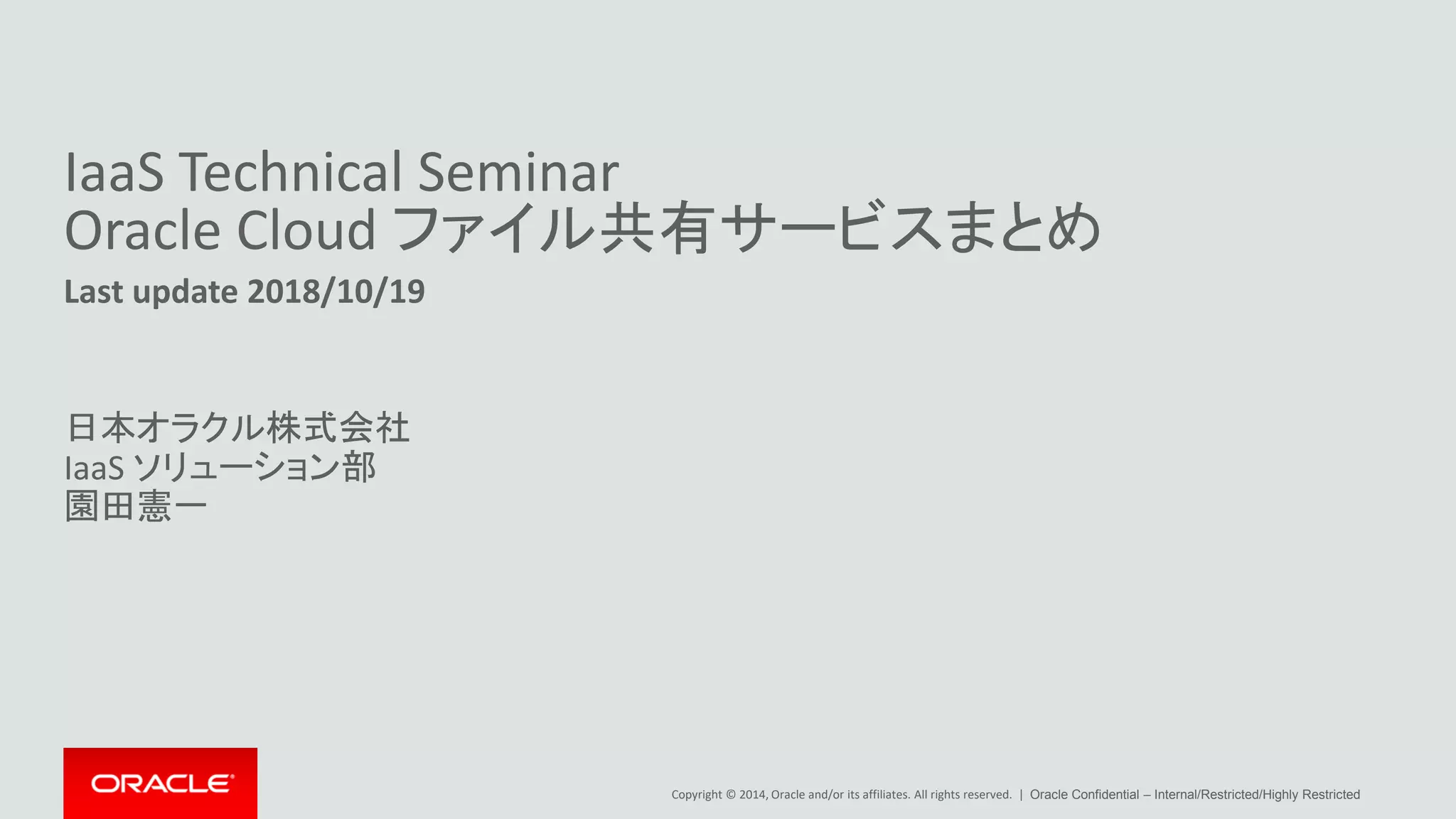

Oracle Cloud ファイル共有サービスまとめ
Last update 2018/10/19
日本オラクル株式会社
IaaS ソリューション部
園田憲一
Oracle Confidential – Internal/Restricted/Highly Restricted

2. Copyright © 2014 Oracle and/or its affiliates. All rights reserved. |

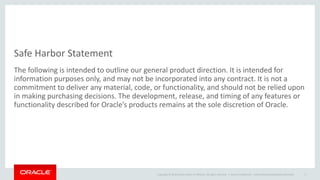

Safe Harbor Statement
The following is intended to outline our general product direction. It is intended for
information purposes only, and may not be incorporated into any contract. It is not a
commitment to deliver any material, code, or functionality, and should not be relied upon
in making purchasing decisions. The development, release, and timing of any features or
functionality described for Oracle’s products remains at the sole discretion of Oracle.
Oracle Confidential – Internal/Restricted/Highly Restricted 2

3. Copyright © 2014 Oracle and/or its affiliates. All rights reserved. |
アジェンダ
• 各サービスの概要
• 各サービスの比較
• サービス選定時のポイント
Oracle Confidential – Internal/Restricted/Highly Restricted 3

4. Copyright © 2014, Oracle and/or its affiliates. All rights reserved. |
各サービスの概要
Oracle Confidential – Internal/Restricted/Highly Restricted 4

5. Copyright © 2014, Oracle and/or its affiliates. All rights reserved. |
File Storage Service概要
• Computeインスタンスから利用できるFull Managedのファイル共有サービ
ス
• OCIでのみ提供されるサービス
• VPNやFastConnect経由でオンプレミスサーバーからもファイル共有サービ
スを利用可能
• 最大8 Exabyteのファイル共有領域
• NFSv3プロトコルのみサポート(現時点でv4は未サポート)
• NFSクライアントはLinux系OSに加え、Windows OSをサポート
• Windows Active Directoryは未サポート
Oracle Confidential – Internal/Restricted/Highly Restricted 5

6. Copyright © 2014, Oracle and/or its affiliates. All rights reserved. |
• ファイルシステム
– ファイルシステム名と所属するADを選
択
• マウントターゲット
– NFSエンドポイント(HA構成)
– クライアントからマウントする際のIPア
ドレスを提供する
– 2つのIPアドレスと、1つのフェイルーバ
ー用IPアドレスから構成される
File Storage Service構成要素
Oracle Confidential – Internal/Restricted/Highly Restricted 6
オンプレミス
サーバー
Compute
Instance
(NFS Client)
Mount Target
File Storage Service
IP IP
IP
Filesystem
VCN
VPN、
FastConnect
OCI

7. Copyright © 2014, Oracle and/or its affiliates. All rights reserved. |

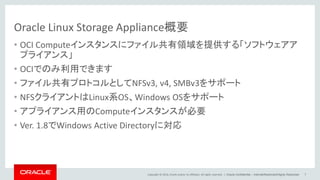

Oracle Linux Storage Appliance概要
• OCI Computeインスタンスにファイル共有領域を提供する「ソフトウェアア
プライアンス」
• OCIでのみ利用できます
• ファイル共有プロトコルとしてNFSv3, v4, SMBv3をサポート
• NFSクライアントはLinux系OS、Windows OSをサポート
• アプライアンス用のComputeインスタンスが必要
• Ver. 1.8でWindows Active Directoryに対応
Oracle Confidential – Internal/Restricted/Highly Restricted 7

8. Copyright © 2014, Oracle and/or its affiliates. All rights reserved. |

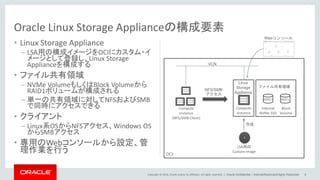

• Linux Storage Appliance
– LSA用の構成イメージをOCIにカスタム・イ
メージとして登録し、Linux Storage
Applianceを構成する
• ファイル共有領域
– NVMe VolumeもしくはBlock Volumeから
RAID1ボリュームが構成される
– 単一の共有領域に対してNFSおよびSMB
で同時にアクセスできる
• クライアント
– Linux系OSからNFSアクセス、Windows OS
からSMBアクセス
• 専用のWebコンソールから設定、管
理作業を行う
Oracle Linux Storage Applianceの構成要素
Oracle Confidential – Internal/Restricted/Highly Restricted 8
LSA用の
Custom Image
作成
Internal
NVMe SSD
Block
Volume
Compute
Instance
ファイル共有領域
Linux
Storage
Appliance
Compute
Instance
(NFS/SMB Client)
NFS/SMB
アクセス
VCN
RAID1RAID1
Webコンソール
OCI

9. Copyright © 2014, Oracle and/or its affiliates. All rights reserved. |
• 性能を考慮してクライアントとアプライ
アンスのシェイプを選択する
– 特にNW帯域が性能に影響する
• ファイル共有領域の容量
– NVMe SSD搭載シェイプは自動的にファイ
ル共有領域として設定される
• RAID1ボリュームのため搭載容量の約半分の
容量となる
• Block Volume追加による共有領域の拡張はで
きない
– NVMe SSD非搭載シェイプ
• 手動でBlock Volumeを追加し、ファイル共有領
域として設定する必要あり
Oracle Linux Storage Appliance
OCI Compute Shapeの選択
Oracle Confidential – Internal/Restricted/Highly Restricted 9

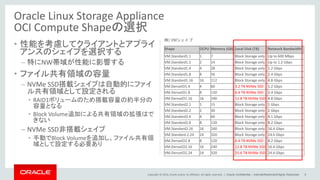

Shape OCPU Memory (GB) Local Disk (TB) Network Bandwidth
1
VM.Standard1.1 1 7 Block Storage only Up to 600 Mbps
VM.Standard1.2 2 14 Block Storage only Up to 1.2 Gbps
VM.Standard1.4 4 28 Block Storage only 1.2 Gbps
VM.Standard1.8 8 56 Block Storage only 2.4 Gbps
VM.Standard1.16 16 112 Block Storage only 4.8 Gbps
VM.DenseIO1.4 4 60 3.2 TB NVMe SSD 1.2 Gbps
VM.DenseIO1.8 8 120 6.4 TB NVMe SSD 2.4 Gbps
VM.DenseIO1.16 16 240 12.8 TB NVMe SSD 4.8 Gbps
VM.Standard2.1 1 15 Block Storage only 1 Gbps
VM.Standard2.2 2 30 Block Storage only 2 Gbps
VM.Standard2.4 4 60 Block Storage only 4.1 Gbps
VM.Standard2.8 8 120 Block Storage only 8.2 Gbps
VM.Standard2.16 16 240 Block Storage only 16.4 Gbps
VM.Standard.2.24 24 320 Block Storage only 24.6 Gbps
VM.DenseIO2.8 8 120 6.4 TB NVMe SSD 8.2 Gbps
VM.DenseIO2.16 16 240 12.8 TB NVMe SSD 16.4 Gbps
VM.DenseIO2.24 24 320 25.6 TB NVMe SSD 24.6 Gbps
例) VMシェイプ

10. Copyright © 2014, Oracle and/or its affiliates. All rights reserved. |

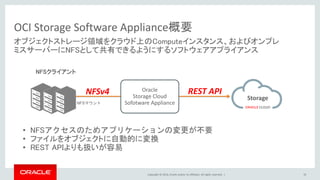

OCI Storage Software Appliance概要
10
• NFSアクセスのためアプリケーションの変更が不要
• ファイルをオブジェクトに自動的に変換
• REST APIよりも扱いが容易
REST APINFSv4
Storage
NFSクライアント
Oracle
Storage Cloud
Sofotware Appliance
オブジェクトストレージ領域をクラウド上のComputeインスタンス、およびオンプレ
ミスサーバーにNFSとして共有できるようにするソフトウェアアプライアンス
NFSマウント

11. Copyright © 2014, Oracle and/or its affiliates. All rights reserved. |

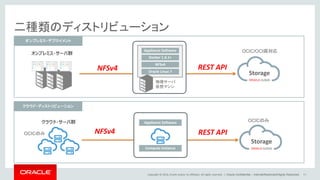

二種類のディストリビューション
Oracle Confidential – Internal/Restricted/Highly Restricted 11
Storage
REST API
NFSv4
クラウド・サーバ群
オンプレミス・サーバ群
Oracle Linux 7
Docker 1.6.1+
NFSv4
Appliance Software
物理サーバ
仮想マシン
Appliance Software
Compute Instance
NFSv4
Storage
REST API
オンプレミス・デプロイメント
クラウド・ディストリビューション
OCIC/OCI両対応
OCICのみ
OCICのみ

12. Copyright © 2014, Oracle and/or its affiliates. All rights reserved. |
システム構成要素
Oracle Confidential – Internal/Restricted/Highly Restricted 12
Storage
Appliance Software
Compute Instance
Block Storage
NFSクライアント
• ファイルシステムに対するキャッシュとして動作し、IO性能を向上させる
• NFSクライアントからは透過的
• キャッシュデータは、保持容量が閾値を超えるとLRUアルゴリズムにより
削除される
③ディスク・キャッシュ
• クライアントからはNFSとしてマウントされる
• ストレージコンテナから構成
②ファイルシステム
④管理コンソール
• 初期セットアップ
• パラメータの変更
• 負荷状況のモニタリング
①アプライアンス・インスタンス
• Appliance SoftwareがインストールされたComputeインスタンス
• NFSサーバーとしての役割を果たす
NFSマウント
ポイント

13. Copyright © 2014, Oracle and/or its affiliates. All rights reserved. |
データフロー(書き込み)
Oracle Confidential – Internal/Restricted/Highly Restricted 13
Storage
Appliance Software
Compute Instance
Block Storage
NFSクライアント
file
①
②
③
④
① NFSマウントポイントへのデータ書き込み
② アプライアンスインスタンスのディスクキャッシュへファイルを書き込む
③ NFSクライアントに書き込みAckが返る
④ ディスクキャッシュからストレージクラウドのファイルシステムにデータがアップロードされる
アプライアンス
インスタンス
ファイルシステム
cache file file
NFSマウント
ポイント
ディスク
キャッシュ

14. Copyright © 2014, Oracle and/or its affiliates. All rights reserved. |

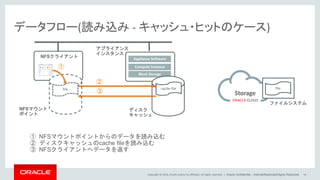

データフロー(読み込み - キャッシュ・ヒットのケース)
Oracle Confidential – Internal/Restricted/Highly Restricted 14
① NFSマウントポイントからのデータを読み込む
② ディスクキャッシュのcache fileを読み込む
③ NFSクライアントへデータを返す
Storage
Appliance Software
Compute Instance
Block Storage
NFSクライアント
file
①
アプライアンス
インスタンス
ファイルシステム
cache file file
NFSマウント
ポイント
ディスク
キャッシュ
②
③

15. Copyright © 2014, Oracle and/or its affiliates. All rights reserved. |

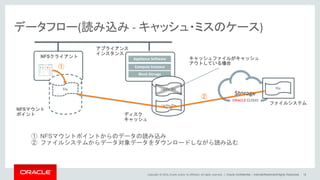

データフロー(読み込み - キャッシュ・ミスのケース)
Oracle Confidential – Internal/Restricted/Highly Restricted 15
Storage
Appliance Software
Compute Instance
Block Storage
NFSクライアント
file
①
アプライアンス
インスタンス
ファイルシステム
file
NFSマウント
ポイント ディスク
キャッシュ
cache file
① NFSマウントポイントからのデータの読み込み
② ファイルシステムからデータ対象データをダウンロードしながら読み込む
②
cache file
キャッシュファイルがキャッシュ
アウトしている場合

16. Copyright © 2014, Oracle and/or its affiliates. All rights reserved. |

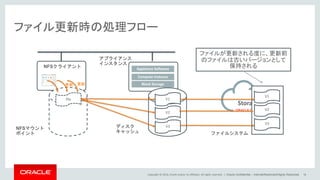

ファイル更新時の処理フロー
Oracle Confidential – Internal/Restricted/Highly Restricted 16
Storage
Appliance Software
Compute Instance
Block Storage
NFSクライアント
アプライアンス
インスタンス
ファイルシステム
NFSマウント
ポイント
ディスク
キャッシュ
file V1
V2
V3
V1
V2
V3
更新 更新
ファイルが更新される度に、更新前
のファイルは古いバージョンとして
保持される

17. Copyright © 2014 Oracle and/or its affiliates. All rights reserved. |
各サービスの比較
Oracle Confidential – Internal/Restricted/Highly Restricted 17

18. Copyright © 2014, Oracle and/or its affiliates. All rights reserved. |

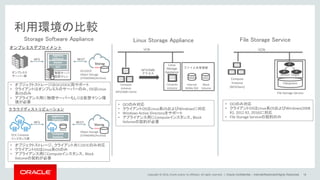

利用環境の比較
Oracle Confidential – Internal/Restricted/Highly Restricted 18
Storage Software Appliance Linux Storage Appliance
オンプレミス
サーバー群
Storag
e
OCI/OCIC
Object Storage
(STANDARD/Archive)
OL7
Docker
Applianc
Software
物理サーバ
仮想マシン
NFS REST
File Storage Service
オンプレミスデプロイメント
Appliance
Software
Compute
Instance
Block
OCIC Compute
インスタンス群
Storag
e
Object Storage
(STANDARD/Archive)
NFS REST
クラウドディストリビューション
Compute
Instance
(NFSClient)
Mount Target
File Storage Service
IP IP
IP
Filesystem
VCN
Internal
NVMe SSD
Block
Volume
Compute
Instance
ファイル共有領域
Linux
Storage
Appliance
Compute
Instance
(NFS/SMB Client)
NFS/SMB
アクセス
VCN
RAID1RAID1
• オブジェクトストレージはOCI/OCIC両サポート
• クライアントはオンプレミスのサーバーのみ、OSはLinux
系OSのみ
• アプライアンス用に物理サーバーもしくは仮想マシン環
境が必要
• オブジェクトストレージ、クライアント共にOCICのみ対応
• クライアントOSはLinux系OSのみ
• アプライアンス用にComputeインスタンス、Block
Volumeの契約が必要
• OCIのみ対応
• クライアントOSはLinux系OSおよびWindowsに対応
• Windows Active Directoryをサポート
• アプライアンス用にComputeインスタンス、Block
Volumeの契約が必要
• OCIのみ対応
• クライアントOSはLinux系OSおよびWindows(2008
R2, 2012 R2, 2016)に対応
• File Storage Serviceの契約のみ

19. Copyright © 2014, Oracle and/or its affiliates. All rights reserved. |

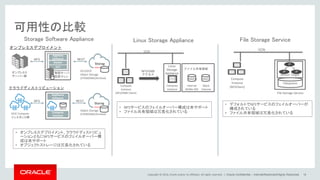

可用性の比較
Oracle Confidential – Internal/Restricted/Highly Restricted 19
Storage Software Appliance Linux Storage Appliance
オンプレミス
サーバー群
Storag
e
OCI/OCIC
Object Storage
(STANDARD/Archive)
OL7
Docker
Applianc
Software
物理サーバ
仮想マシン
NFS REST
File Storage Service
オンプレミスデプロイメント
Appliance
Software
Compute
Instance
Block
OCIC Compute
インスタンス群
Storag
e
Object Storage
(STANDARD/Archive)
NFS REST
クラウドディストリビューション
Compute
Instance
(NFSClient)
Mount Target
File Storage Service
IP IP
IP
Filesystem
VCN
Internal
NVMe SSD
Block
Volume
Compute
Instance
ファイル共有領域
Linux
Storage
Appliance
Compute
Instance
(NFS/SMB Client)
NFS/SMB
アクセス
VCN
RAID1RAID1
• オンプレミスデプロイメント、クラウドディストリビュ
ーションともにNFSサービスのフェイルオーバー構
成は未サポート
• オブジェクトストレージは冗長化されている
• NFSサービスのフェイルオーバー構成は未サポート
• ファイル共有領域は冗長化されている
• デフォルトでNFSサービスのフェイルオーバーが
構成されている
• ファイル共有領域は冗長化されている

20. Copyright © 2014, Oracle and/or its affiliates. All rights reserved. |

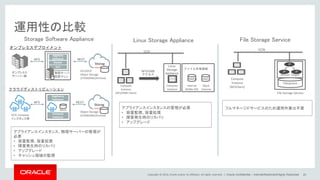

運用性の比較
Oracle Confidential – Internal/Restricted/Highly Restricted 20
Storage Software Appliance Linux Storage Appliance
オンプレミス
サーバー群
Storag
e
OCI/OCIC
Object Storage
(STANDARD/Archive)
OL7
Docker
Applianc
Software
物理サーバ
仮想マシン
NFS REST
File Storage Service
オンプレミスデプロイメント
Appliance
Software
Compute
Instance
Block
OCIC Compute
インスタンス群
Storag
e
Object Storage
(STANDARD/Archive)
NFS REST
クラウドディストリビューション
Compute
Instance
(NFSClient)
Mount Target
File Storage Service
IP IP
IP
Filesystem
VCN
Internal
NVMe SSD
Block
Volume
Compute
Instance
ファイル共有領域
Linux
Storage
Appliance
Compute
Instance
(NFS/SMB Client)
NFS/SMB
アクセス
VCN
RAID1RAID1
アプライアンスインスタンス、物理サーバーの管理が
必要
• 容量監視、容量拡張
• 障害発生時のリカバリ
• アップグレード
• キャッシュ領域の監視
アプライアンスインスタンスの管理が必要
• 容量監視、容量拡張
• 障害発生時のリカバリ
• アップグレード
フルマネージドサービスのため運用作業は不要

21. Copyright © 2014, Oracle and/or its affiliates. All rights reserved. |

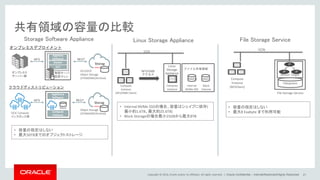

共有領域の容量の比較
Oracle Confidential – Internal/Restricted/Highly Restricted 21
Storage Software Appliance Linux Storage Appliance
オンプレミス
サーバー群
Storag
e
OCI/OCIC
Object Storage
(STANDARD/Archive)
OL7
Docker
Applianc
Software
物理サーバ
仮想マシン
NFS REST
File Storage Service
オンプレミスデプロイメント
Appliance
Software
Compute
Instance
Block
OCIC Compute
インスタンス群
Storag
e
Object Storage
(STANDARD/Archive)
NFS REST
クラウドディストリビューション
Compute
Instance
(NFSClient)
Mount Target
File Storage Service
IP IP
IP
Filesystem
VCN
Internal
NVMe SSD
Block
Volume
Compute
Instance
ファイル共有領域
Linux
Storage
Appliance
Compute
Instance
(NFS/SMB Client)
NFS/SMB
アクセス
VCN
RAID1RAID1
• 容量の指定はしない
• 最大8 Exabyte まで利用可能
• Internal NVMe SSDの場合、容量はシェイプに依存(
最小約1.6TB、最大約25.6TB)
• Block Storageの場合最小25GBから最大8TB
• 容量の指定はしない
• 最大50TBまでのオブジェクトストレージ

22. Copyright © 2014 Oracle and/or its affiliates. All rights reserved. |

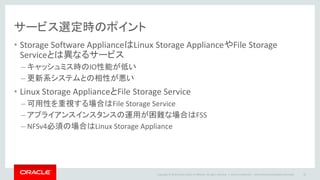

サービス選定時のポイント
• Storage Software ApplianceはLinux Storage ApplianceやFile Storage
Serviceとは異なるサービス
– キャッシュミス時のIO性能が低い
– 更新系システムとの相性が悪い
• Linux Storage ApplianceとFile Storage Service
– 可用性を重視する場合はFile Storage Service
– アプライアンスインスタンスの運用が困難な場合はFSS
– NFSv4必須の場合はLinux Storage Appliance
Oracle Confidential – Internal/Restricted/Highly Restricted 22

23. Copyright © 2014, Oracle and/or its affiliates. All rights reserved. | Oracle Confidential – Internal/Restricted/Highly Restricted 23
