Oracle GoldenGate アーキテクチャと基本機能
Oracleが提供するリアルタイムデータ連携製品Oracle GoldenGateのアーキテクチャと基本機能を説明した資料です。
More Related Content
![[フルバージョン] WebLogic Server for OCI 活用のご提案 - TCO削減とシステムのモダナイズ](https://cdn.slidesharecdn.com/ss_thumbnails/weblogicserverforoci1stcallfull1-210215083511-thumbnail.jpg?width=640&height=640&fit=bounds)
![[B31] LOGMinerってレプリケーションソフトで使われているけどどうなってる？ by Toshiya Morita](https://cdn.slidesharecdn.com/ss_thumbnails/b31iti-140624235903-phpapp02-thumbnail.jpg?width=640&height=640&fit=bounds)
![[INSIGHT OUT 2011] C27 今こそBCPを考える ～コスト・要件に応じたデータベースのディザスタ・リカバリを提案しよう！～(kishida)](https://cdn.slidesharecdn.com/ss_thumbnails/insightout2011c27kishida-111114013018-phpapp02-thumbnail.jpg?width=640&height=640&fit=bounds)
Similar to Oracle GoldenGate アーキテクチャと基本機能
![Oracle_GoldenGate_23ai_導入Tips_v1.12_公開版[101-141].pdf](https://cdn.slidesharecdn.com/ss_thumbnails/oraclegoldengate23aitipsv1-250515003955-fa14c9f0-thumbnail.jpg?width=640&height=640&fit=bounds)
![Oracle_GoldenGate_23ai_導入Tips_v1.12_公開版[051-100].pdf](https://cdn.slidesharecdn.com/ss_thumbnails/oraclegoldengate23aitipsv1-250515003917-9504c5d0-thumbnail.jpg?width=640&height=640&fit=bounds)
![[db tech showcase Tokyo 2015] B17:PostgreSQLで動的にスケールアウト可能な負荷分散DBクラスタを作ろう！ by ...](https://cdn.slidesharecdn.com/ss_thumbnails/dbts-tokyo-2015b17postgresqlsraoss-150616021919-lva1-app6892-thumbnail.jpg?width=640&height=640&fit=bounds)
![【旧版】Oracle Gen 2 Exadata Cloud@Customer：サービス概要のご紹介 [2021年12月版]](https://cdn.slidesharecdn.com/ss_thumbnails/exadatacloudatcustomer20211208-211210071313-thumbnail.jpg?width=640&height=640&fit=bounds)
Oracle GoldenGate アーキテクチャと基本機能
- 1. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Oracle GoldenGateアーキテクチャと基本機能 v1.2 2016年2月 日本オラクル株式会社 クラウド＆テクノロジー事業統括

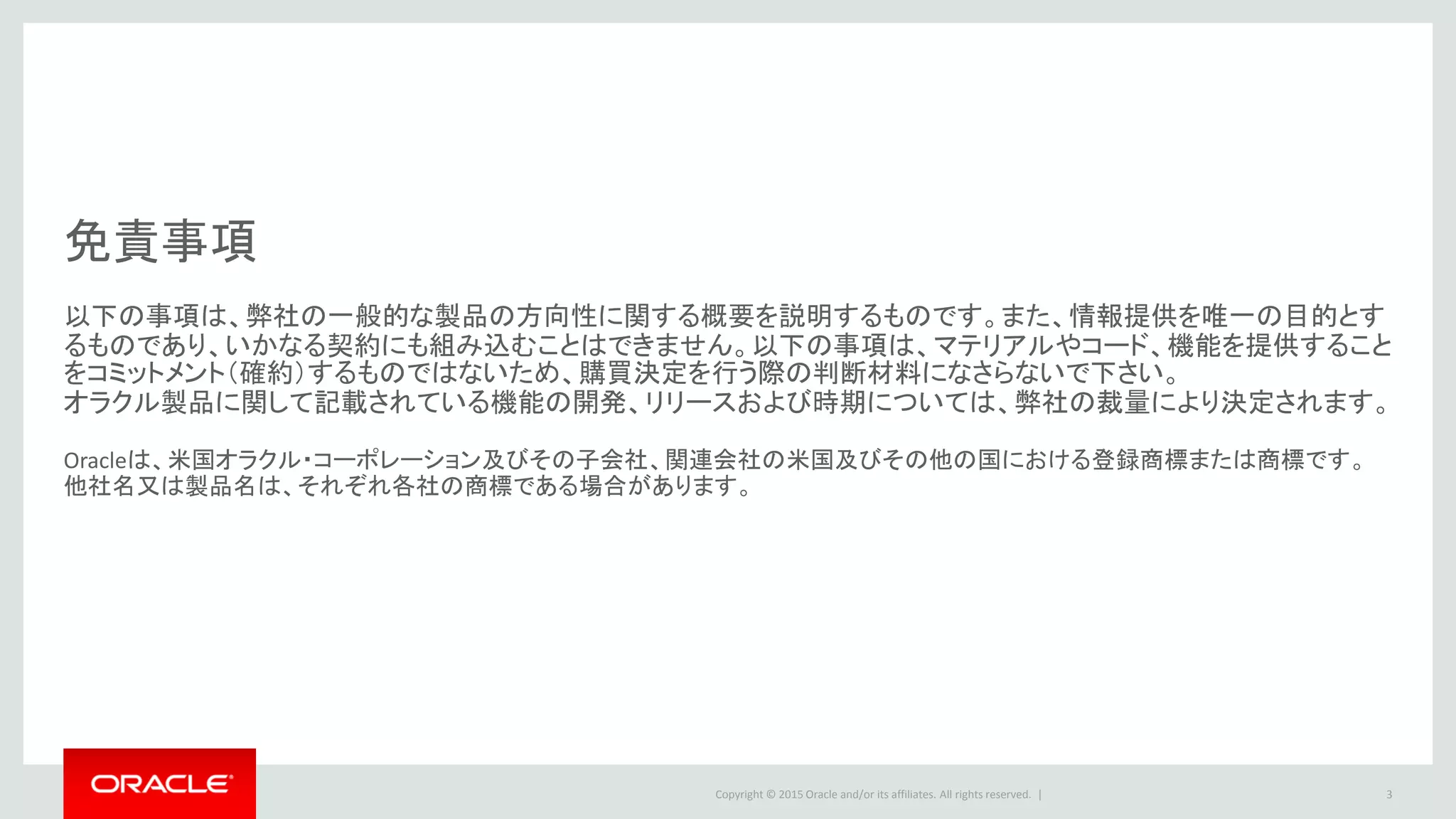

- 2. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | 免責事項 以下の事項は、弊社の一般的な製品の方向性に関する概要を説明するものです。また、情報提供を唯一の目的とす るものであり、いかなる契約にも組み込むことはできません。以下の事項は、マテリアルやコード、機能を提供すること をコミットメント（確約）するものではないため、購買決定を行う際の判断材料になさらないで下さい。 オラクル製品に関して記載されている機能の開発、リリースおよび時期については、弊社の裁量により決定されます。 Oracleは、米国オラクル・コーポレーション及びその子会社、関連会社の米国及びその他の国における登録商標または商標です。 他社名又は製品名は、それぞれ各社の商標である場合があります。 2

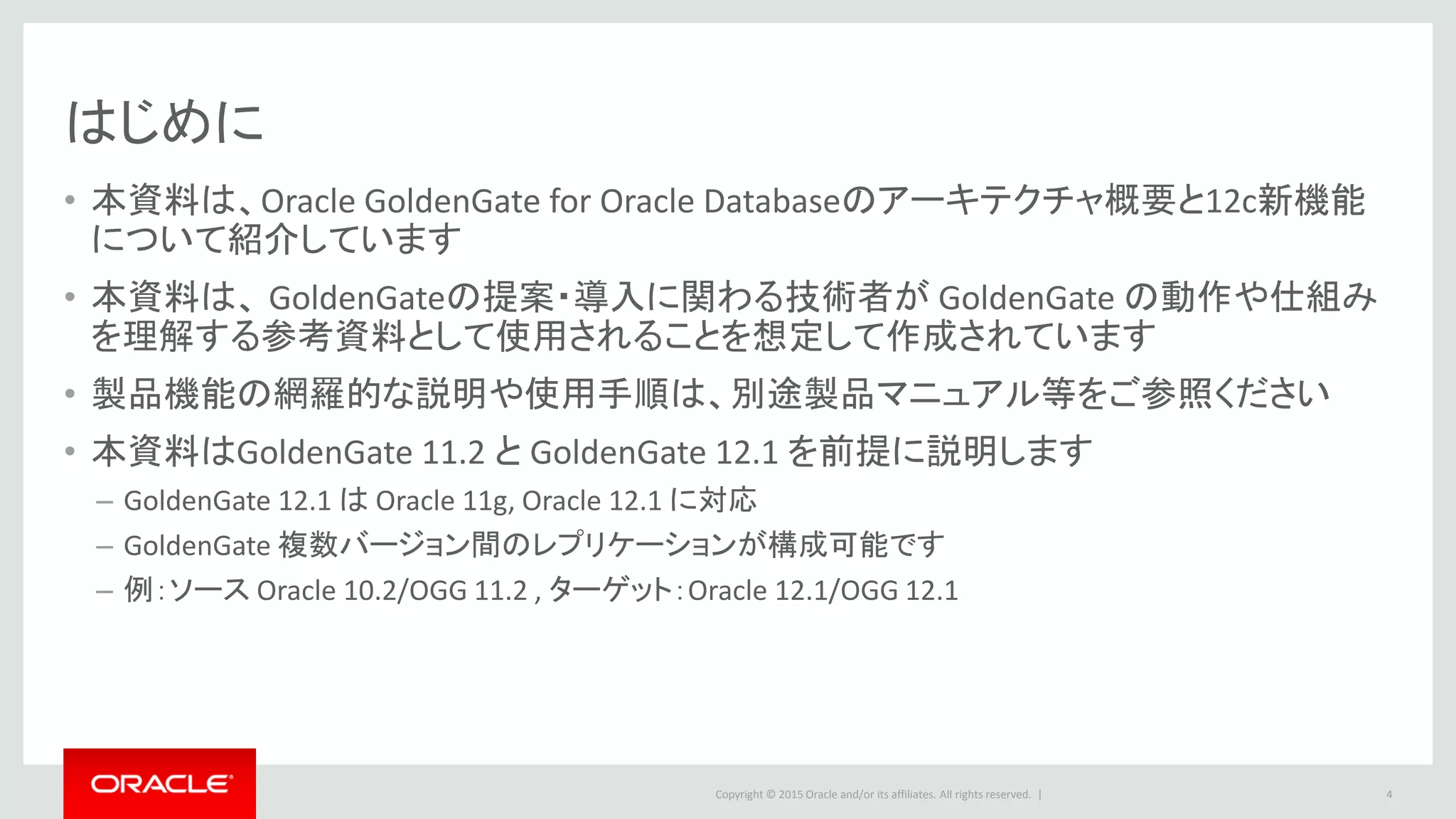

- 3. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | はじめに • 本資料は、Oracle GoldenGate for Oracle Databaseのアーキテクチャ概要と12c新機能 について紹介しています • 本資料は、 GoldenGateの提案・導入に関わる技術者が GoldenGate の動作や仕組み を理解する参考資料として使用されることを想定して作成されています • 製品機能の網羅的な説明や使用手順は、別途製品マニュアル等をご参照ください • 本資料はGoldenGate 11.2 と GoldenGate 12.1 を前提に説明します – GoldenGate 12.1 は Oracle 11g, Oracle 12.1 に対応 – GoldenGate 複数バージョン間のレプリケーションが構成可能です – 例：ソース Oracle 10.2/OGG 11.2 , ターゲット：Oracle 12.1/OGG 12.1 3
- 4. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Agenda Oracle GoldenGate アーキテクチャ DDL/SEQUENCE レプリケーション Oracle Real Application Clusters(RAC)環境/ マルチテナント・コンテナ・データベース(CDB) 環境 双方向同期 Appendix 1 2 3 4 4 5
- 5. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Agenda Oracle GoldenGate アーキテクチャ DDL/SEQUENCE レプリケーション Oracle Real Application Clusters(RAC)環境/ マルチテナント・コンテナ・データベース(CDB) 環境 双方向同期 Appendix 1 2 3 4 5 5

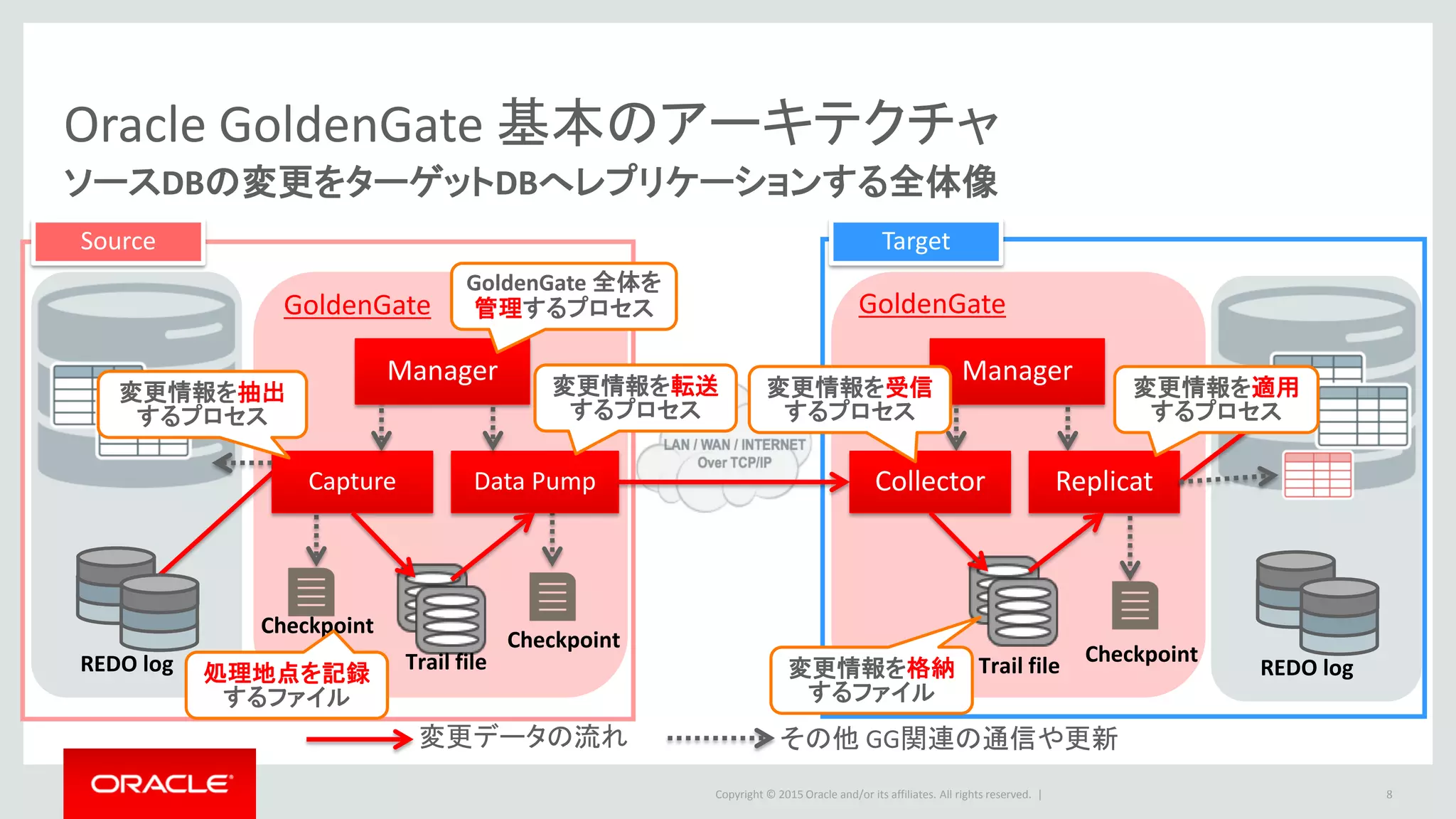

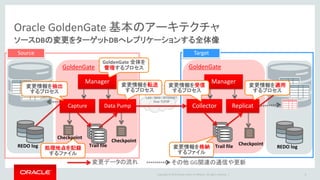

- 6. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Oracle GoldenGate 基本のアーキテクチャ 6 ソースDBの変更をターゲットDBへレプリケーションする全体像 REDO log Checkpoint Checkpoint Capture Data Pump Checkpoint GoldenGate Trail file Manager Collector Replicat REDO logTrail file GoldenGate Manager Source Target 変更データの流れ その他 GG関連の通信や更新

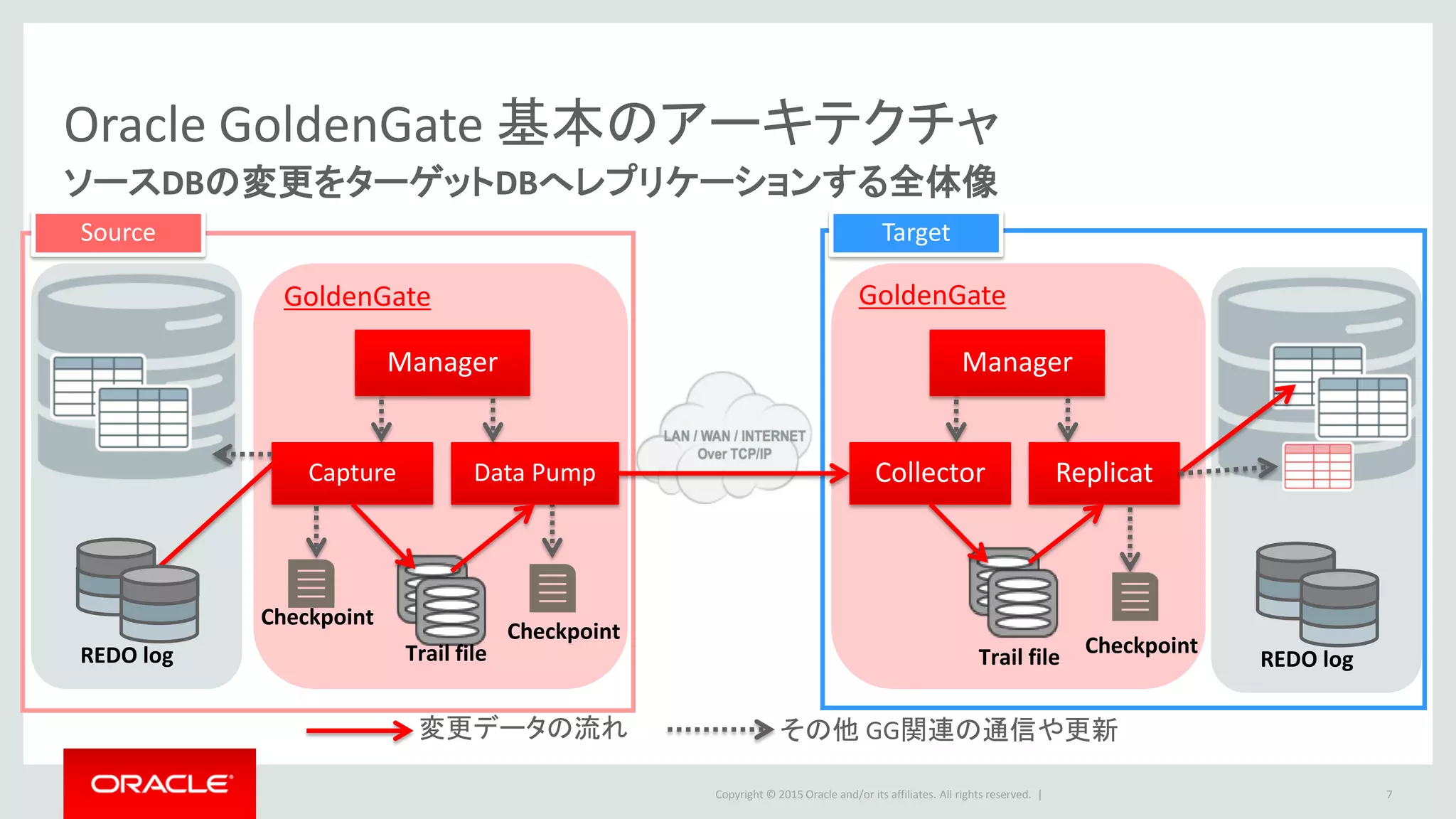

- 7. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Oracle GoldenGate 基本のアーキテクチャ 7 ソースDBの変更をターゲットDBへレプリケーションする全体像 REDO log Checkpoint Checkpoint Capture Data Pump Checkpoint GoldenGate Trail file Manager Collector Replicat REDO logTrail file GoldenGate Manager Source Target 変更データの流れ その他 GG関連の通信や更新 変更情報を抽出 するプロセス GoldenGate 全体を 管理するプロセス 変更情報を転送 するプロセス 変更情報を適用 するプロセス 変更情報を受信 するプロセス 処理地点を記録 するファイル 変更情報を格納 するファイル

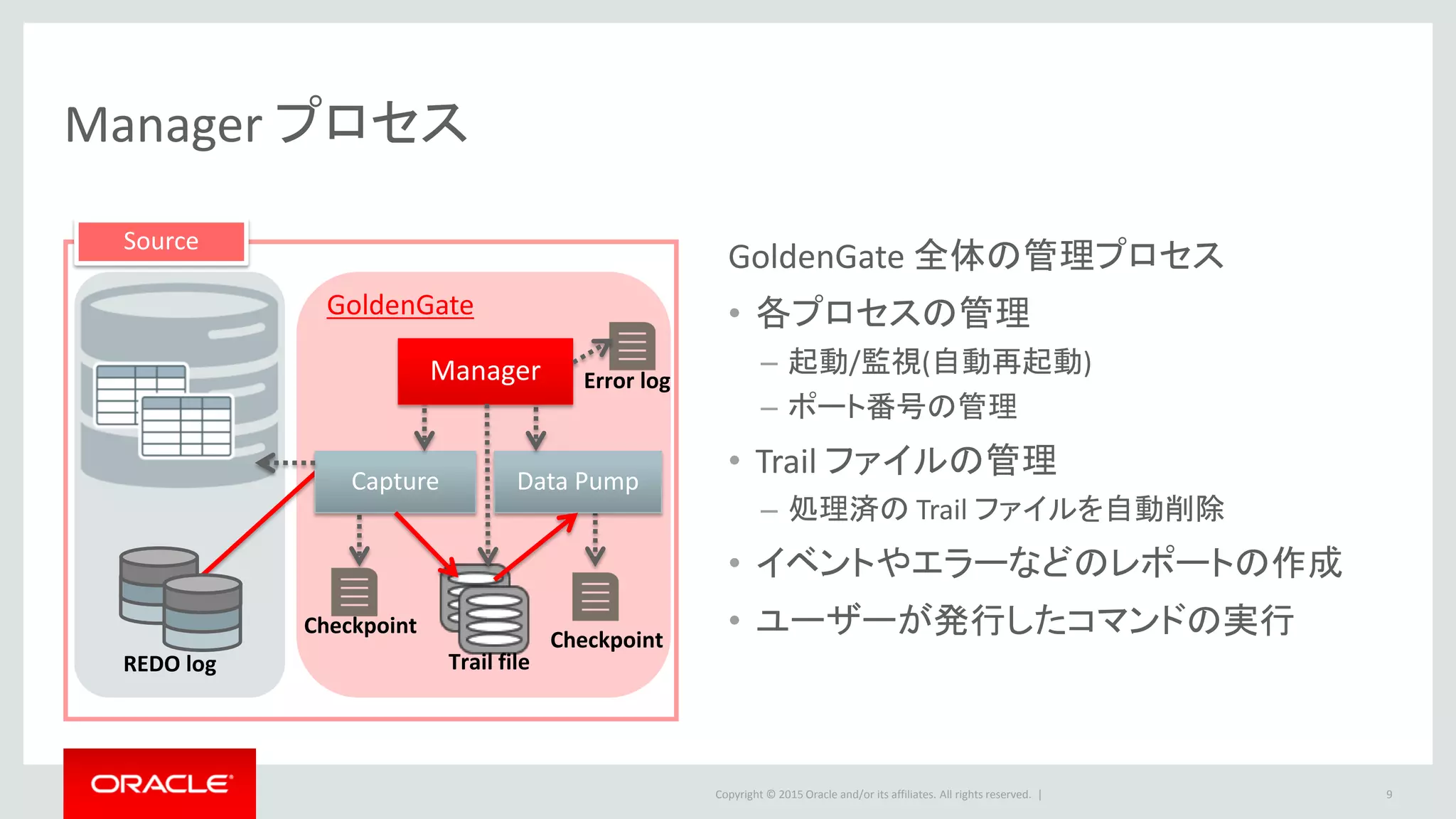

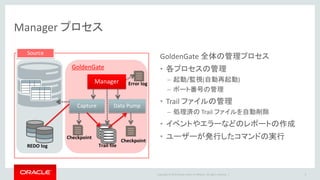

- 8. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Manager プロセス GoldenGate 全体の管理プロセス • 各プロセスの管理 – 起動/監視(自動再起動) – ポート番号の管理 • Trail ファイルの管理 – 処理済の Trail ファイルを自動削除 • イベントやエラーなどのレポートの作成 • ユーザーが発行したコマンドの実行 8 REDO log Checkpoint Checkpoint Capture Data Pump Trail file GoldenGate Manager Source Error log

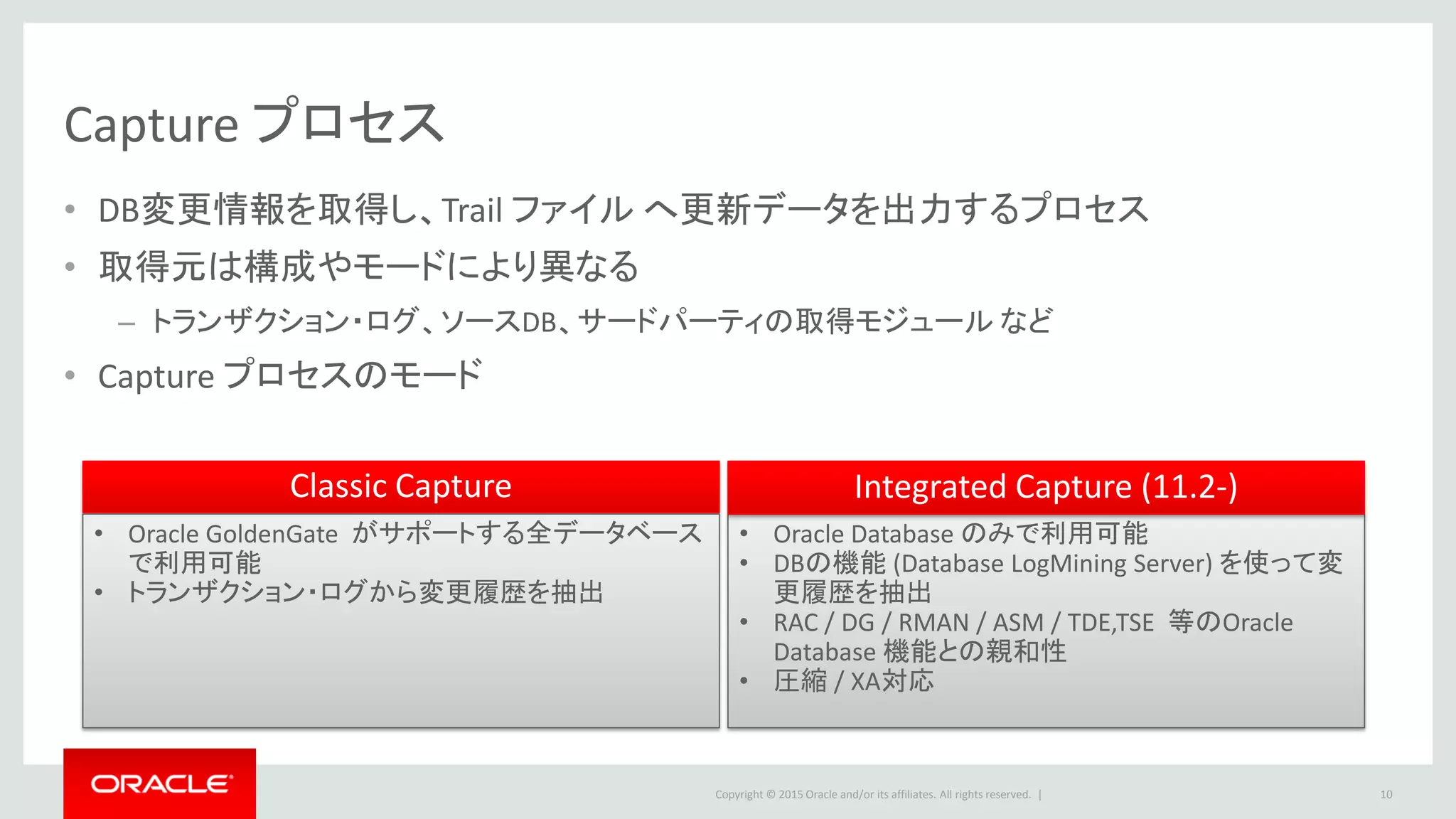

- 9. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Capture プロセス • DB変更情報を取得し、Trail ファイル へ更新データを出力するプロセス • 取得元は構成やモードにより異なる – トランザクション・ログ、ソースDB、サードパーティの取得モジュール など • Capture プロセスのモード 9 Classic Capture • Oracle GoldenGate がサポートする全データベース で利用可能 • トランザクション・ログから変更履歴を抽出 • Oracle Database のみで利用可能 • DBの機能 (Database LogMining Server) を使って変 更履歴を抽出 • RAC / DG / RMAN / ASM / TDE,TSE 等のOracle Database 機能との親和性 • 圧縮 / XA対応 Integrated Capture (11.2-)

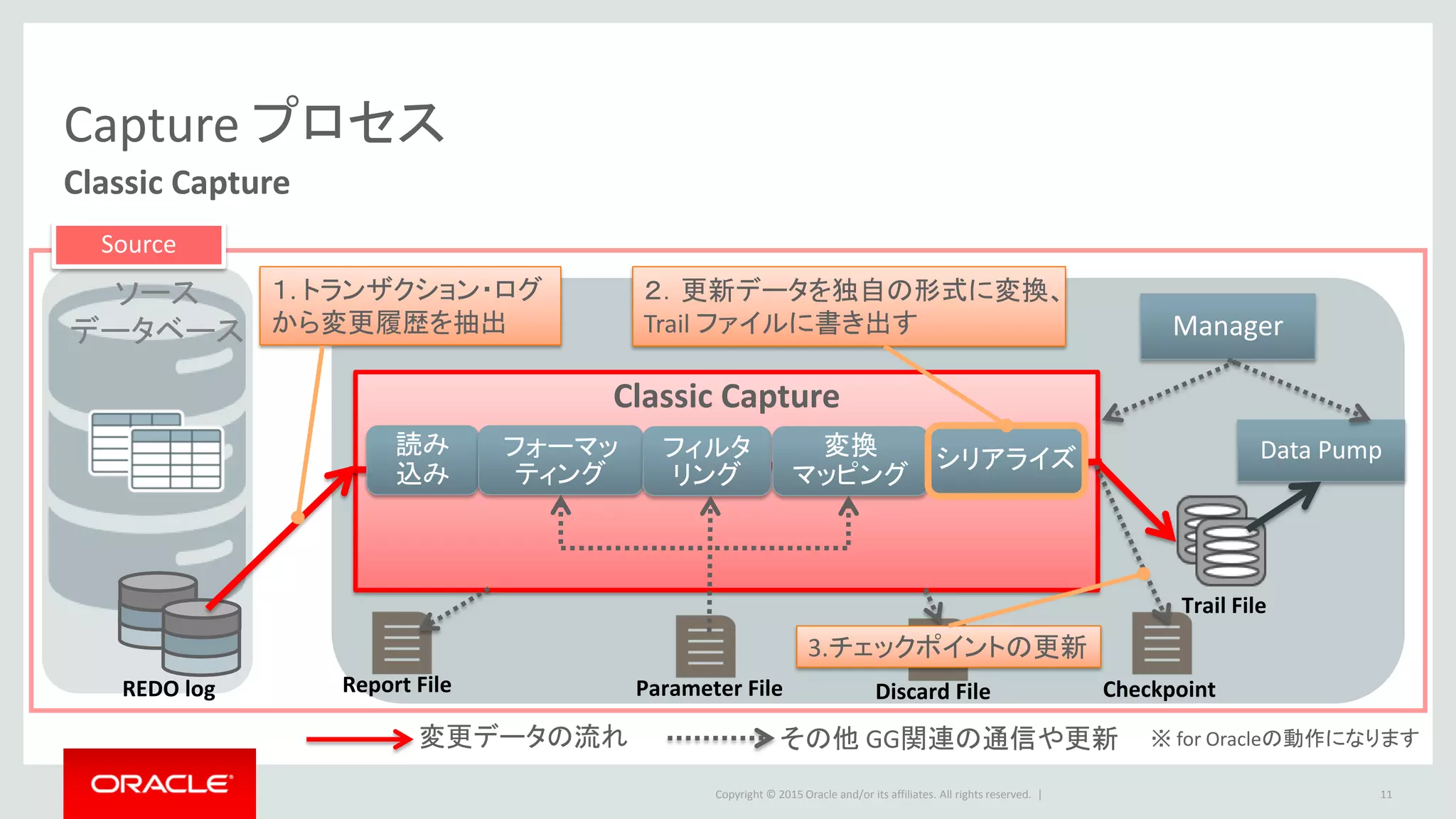

- 10. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Capture プロセス 10 Classic Capture Trail File Classic Capture ２．更新データを独自の形式に変換、 Trail ファイルに書き出す Parameter File 読み 込み フォーマッ ティング フィルタ リング 変換 マッピング シリアライズ １. トランザクション・ログ から変更履歴を抽出 変更データの流れ その他 GG関連の通信や更新 ソース データベース REDO log Checkpoint Manager Data Pump Source ※ for Oracleの動作になります Report File Discard File 3.チェックポイントの更新

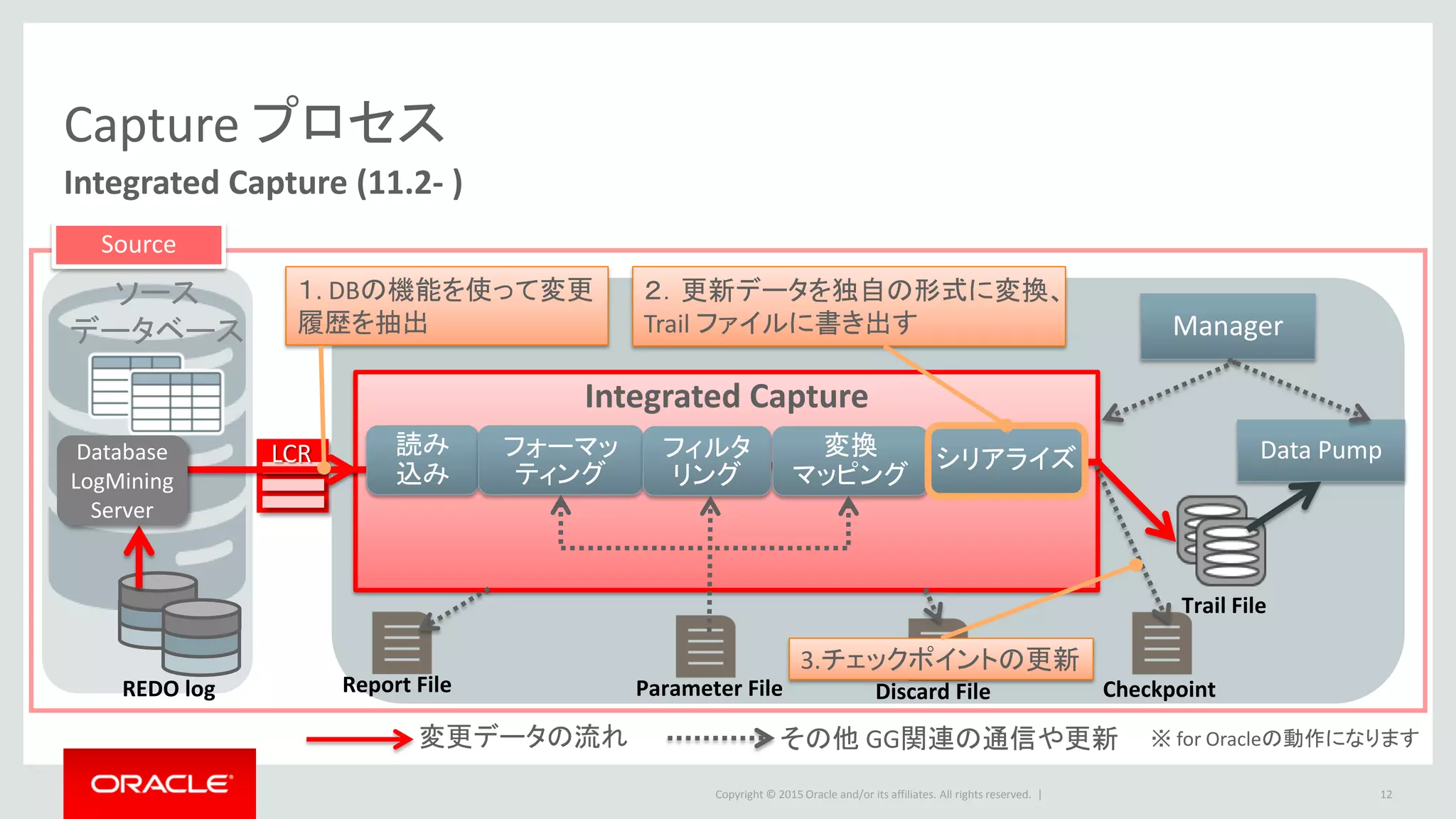

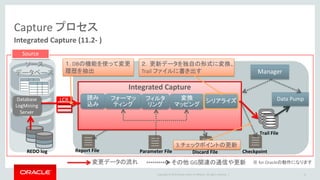

- 11. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | LCR Capture プロセス 11 Integrated Capture (11.2- ) Trail File Integrated Capture ２．更新データを独自の形式に変換、 Trail ファイルに書き出す 読み 込み フォーマッ ティング フィルタ リング 変換 マッピング シリアライズ １. DBの機能を使って変更 履歴を抽出 変更データの流れ その他 GG関連の通信や更新 REDO log Checkpoint Manager Data Pump Parameter File ソース データベース Source ※ for Oracleの動作になります Database LogMining Server Report File Discard File 3.チェックポイントの更新

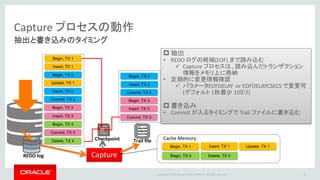

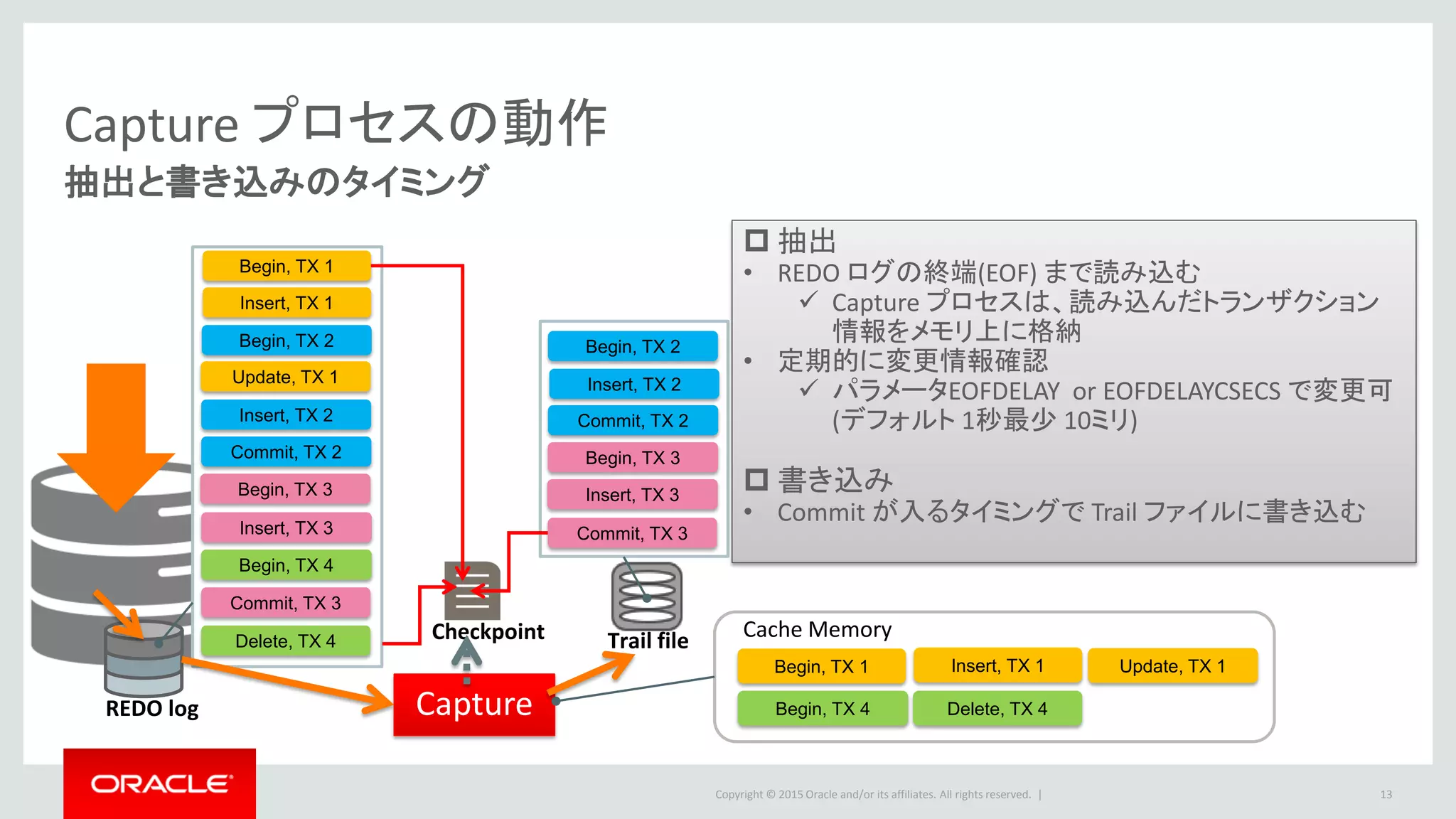

- 12. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Capture プロセスの動作 12 抽出と書き込みのタイミング Begin, TX 1 Insert, TX 1 Begin, TX 2 Update, TX 1 Insert, TX 2 Commit, TX 2 Begin, TX 3 Insert, TX 3 Begin, TX 4 Commit, TX 3 Delete, TX 4 Capture Begin, TX 2 Insert, TX 2 Commit, TX 2 Begin, TX 3 Insert, TX 3 Commit, TX 3 REDO log Checkpoint Cache Memory Begin, TX 1 Insert, TX 1 Update, TX 1 Begin, TX 4 Delete, TX 4 Trail file 抽出 • REDO ログの終端(EOF) まで読み込む Capture プロセスは、読み込んだトランザクション 情報をメモリ上に格納 • 定期的に変更情報確認 パラメータEOFDELAY or EOFDELAYCSECS で変更可 (デフォルト 1秒最少 10ミリ) 書き込み • Commit が入るタイミングで Trail ファイルに書き込む

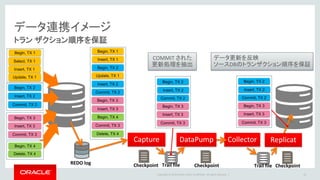

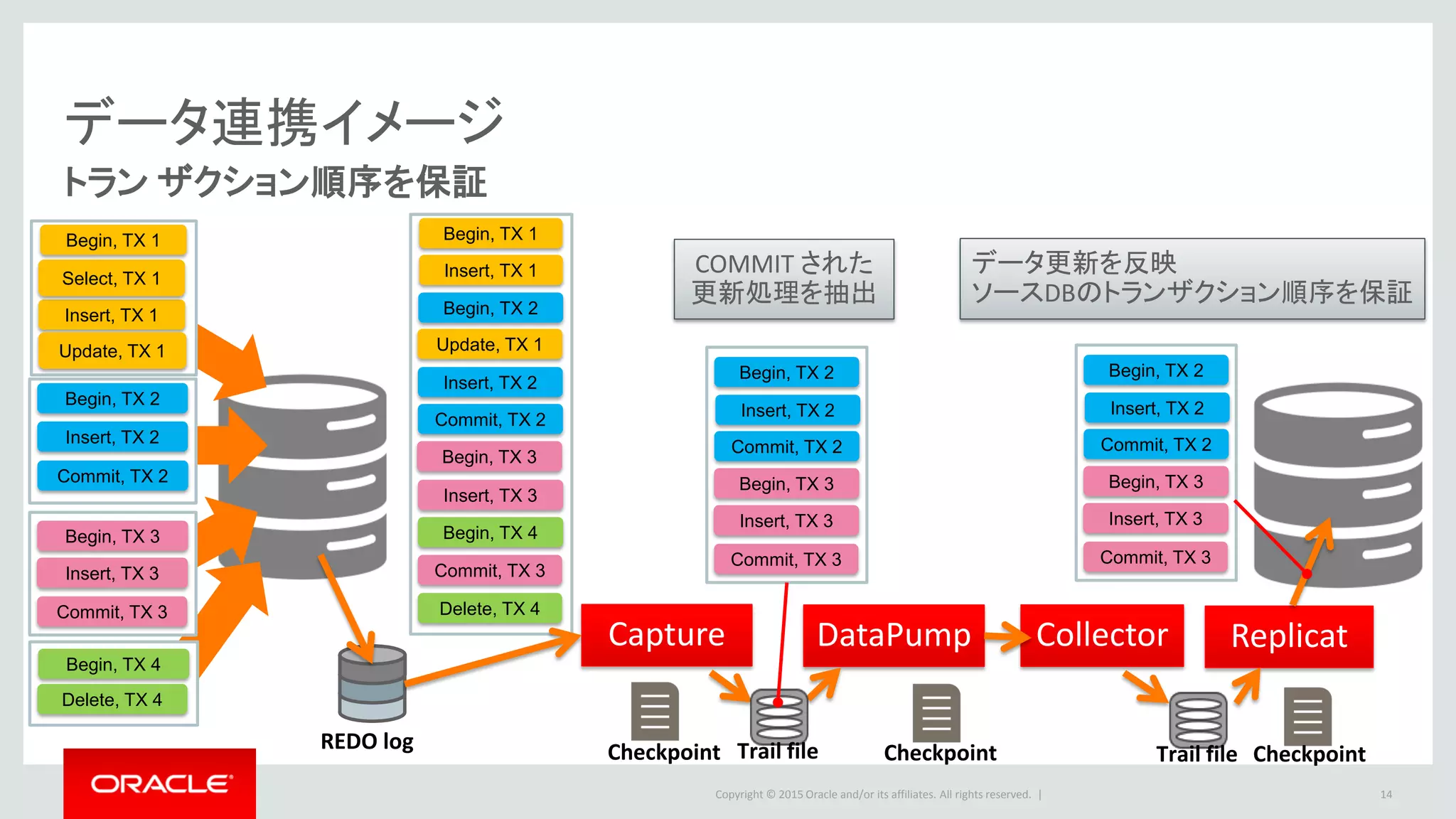

- 13. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | データ連携イメージ 13 トラン ザクション順序を保証 Begin, TX 1 Insert, TX 1 Begin, TX 2 Update, TX 1 Insert, TX 2 Commit, TX 2 Begin, TX 3 Insert, TX 3 Begin, TX 4 Commit, TX 3 Delete, TX 4 Capture Begin, TX 2 Insert, TX 2 Commit, TX 2 Begin, TX 3 Insert, TX 3 Commit, TX 3 REDO log Checkpoint DataPump Collector Replicat CheckpointCheckpoint Begin, TX 4 Delete, TX 4 Begin, TX 3 Insert, TX 3 Commit, TX 3 Begin, TX 2 Insert, TX 2 Commit, TX 2 Begin, TX 1 Insert, TX 1 Update, TX 1 Select, TX 1 Trail file Trail file Begin, TX 2 Insert, TX 2 Commit, TX 2 Begin, TX 3 Insert, TX 3 Commit, TX 3 データ更新を反映 ソースDBのトランザクション順序を保証 COMMIT された 更新処理を抽出

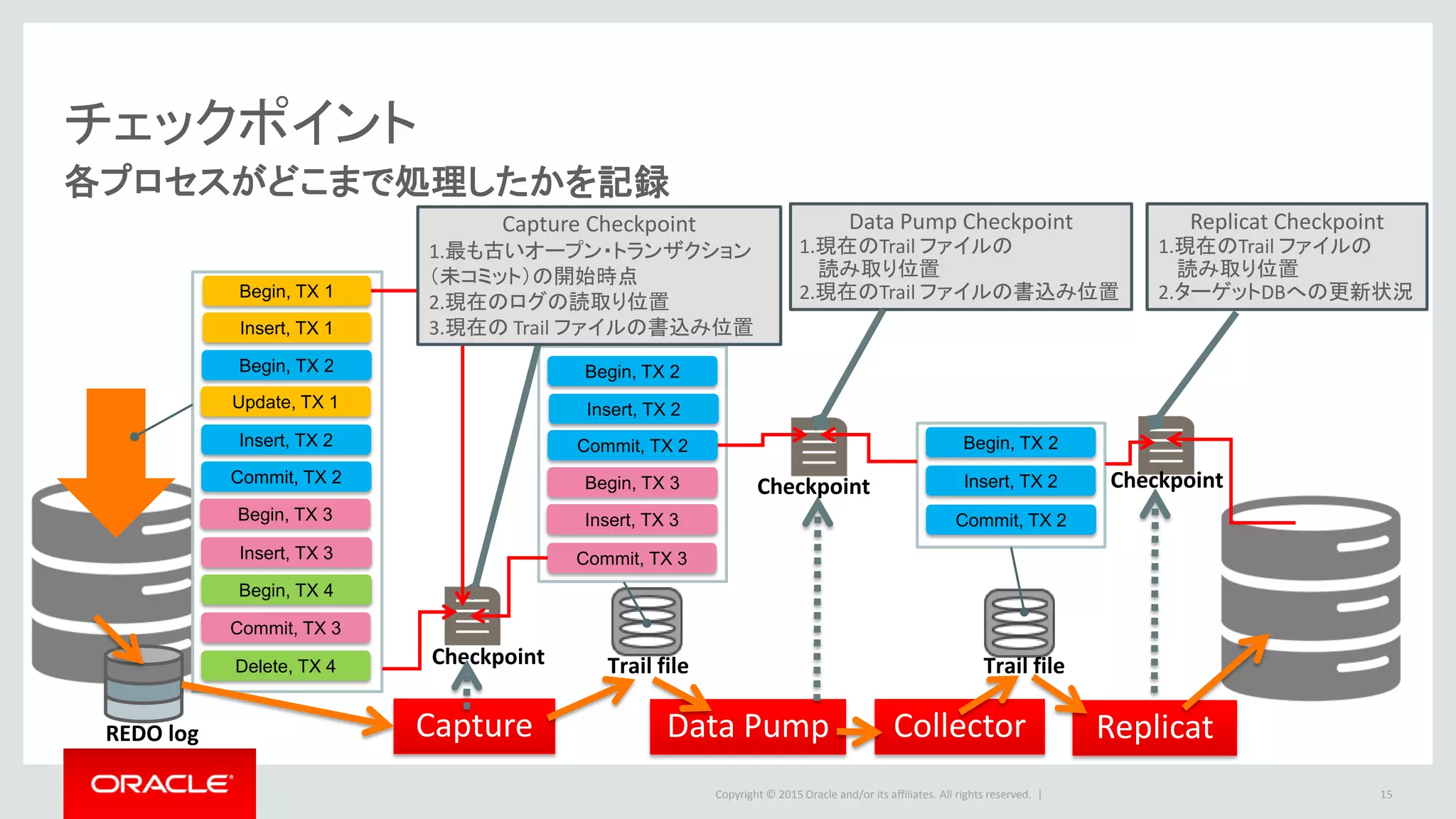

- 14. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | チェックポイント 14 各プロセスがどこまで処理したかを記録 Begin, TX 1 Insert, TX 1 Begin, TX 2 Update, TX 1 Insert, TX 2 Commit, TX 2 Begin, TX 3 Insert, TX 3 Begin, TX 4 Commit, TX 3 Delete, TX 4 Capture Begin, TX 2 Insert, TX 2 Commit, TX 2 Begin, TX 3 Insert, TX 3 Commit, TX 3 REDO log Trail file Data Pump Collector Replicat Checkpoint Begin, TX 2 Insert, TX 2 Commit, TX 2 Checkpoint Trail file Replicat Checkpoint 1.現在のTrail ファイルの 読み取り位置 2.ターゲットDBへの更新状況 Data Pump Checkpoint 1.現在のTrail ファイルの 読み取り位置 2.現在のTrail ファイルの書込み位置 Checkpoint Capture Checkpoint 1.最も古いオープン・トランザクション （未コミット）の開始時点 2.現在のログの読取り位置 3.現在の Trail ファイルの書込み位置

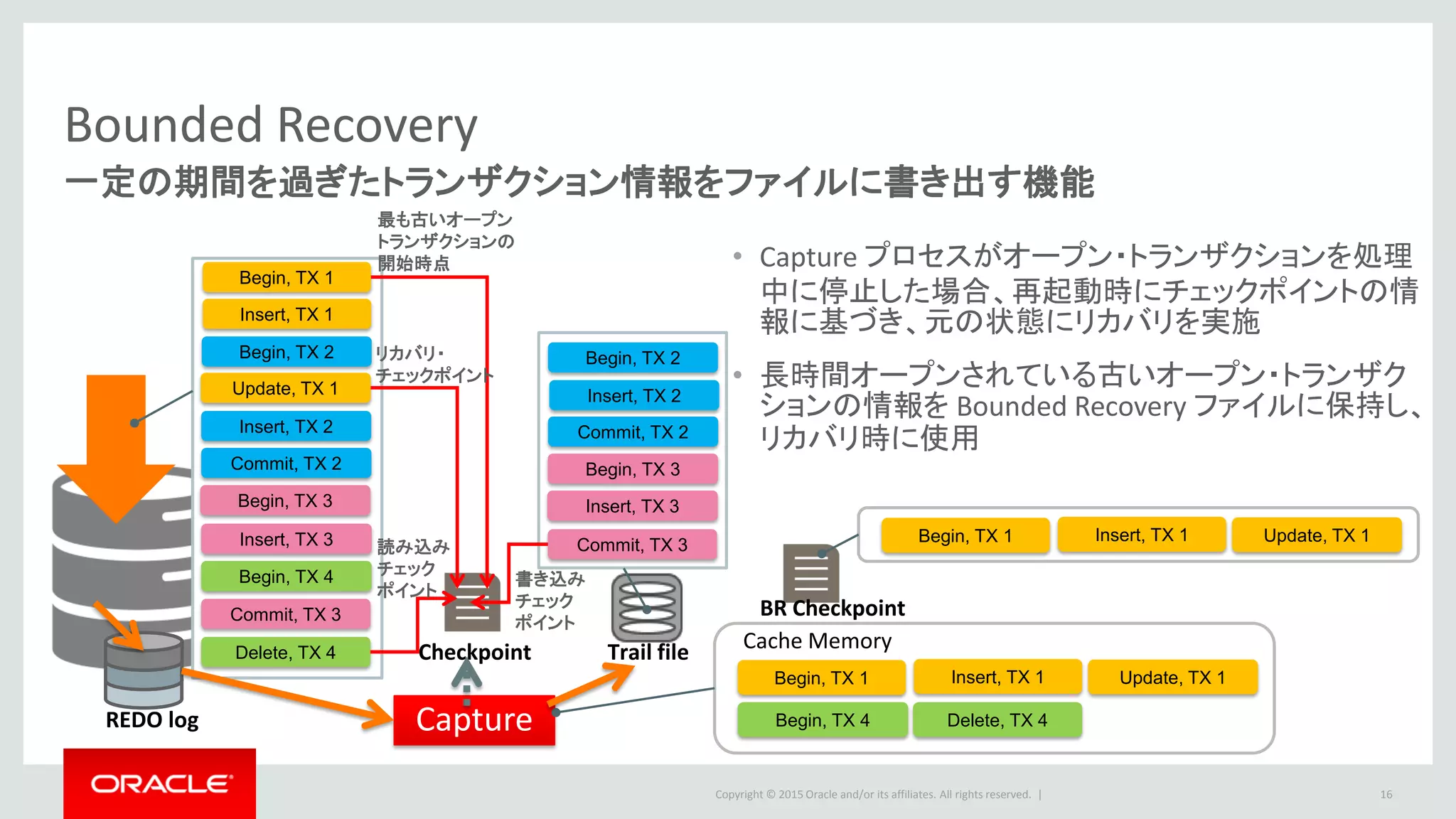

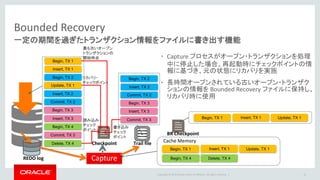

- 15. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Bounded Recovery 15 一定の期間を過ぎたトランザクション情報をファイルに書き出す機能 Begin, TX 1 Insert, TX 1 Begin, TX 2 Update, TX 1 Insert, TX 2 Commit, TX 2 Begin, TX 3 Insert, TX 3 Begin, TX 4 Commit, TX 3 Delete, TX 4 Capture Begin, TX 2 Insert, TX 2 Commit, TX 2 Begin, TX 3 Insert, TX 3 Commit, TX 3 REDO log Checkpoint Cache Memory Begin, TX 1 Insert, TX 1 Update, TX 1 Begin, TX 4 Delete, TX 4 • Capture プロセスがオープン・トランザクションを処理 中に停止した場合、再起動時にチェックポイントの情 報に基づき、元の状態にリカバリを実施 • 長時間オープンされている古いオープン・トランザク ションの情報を Bounded Recovery ファイルに保持し、 リカバリ時に使用 BR Checkpoint Begin, TX 1 Insert, TX 1 Update, TX 1 Trail file 最も古いオープン トランザクションの 開始時点 リカバリ・ チェックポイント 読み込み チェック ポイント 書き込み チェック ポイント

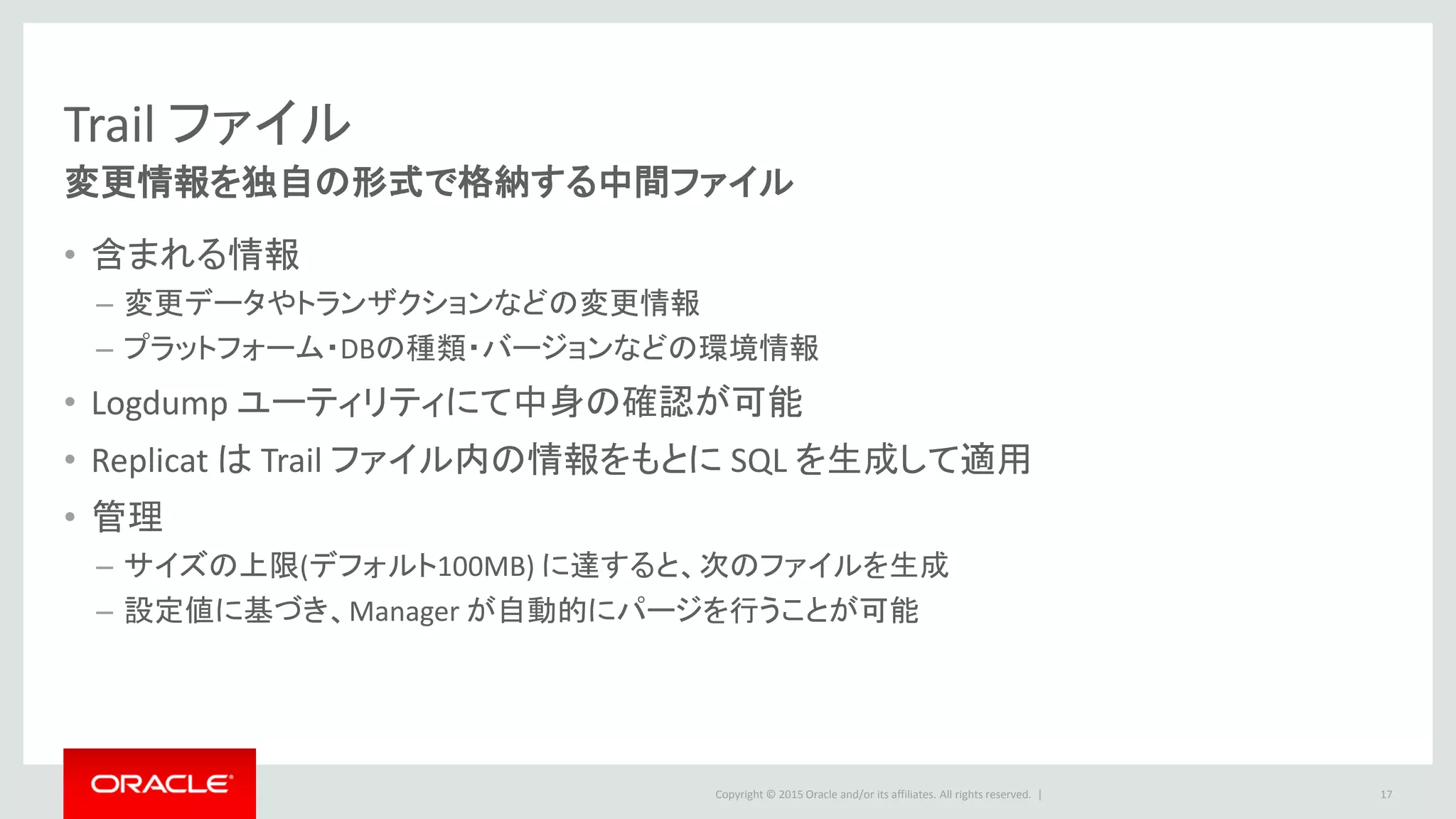

- 16. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Trail ファイル • 含まれる情報 – 変更データやトランザクションなどの変更情報 – プラットフォーム・DBの種類・バージョンなどの環境情報 • Logdump ユーティリティにて中身の確認が可能 • Replicat は Trail ファイル内の情報をもとに SQL を生成して適用 • 管理 – サイズの上限(デフォルト100MB) に達すると、次のファイルを生成 – 設定値に基づき、Manager が自動的にパージを行うことが可能 16 変更情報を独自の形式で格納する中間ファイル

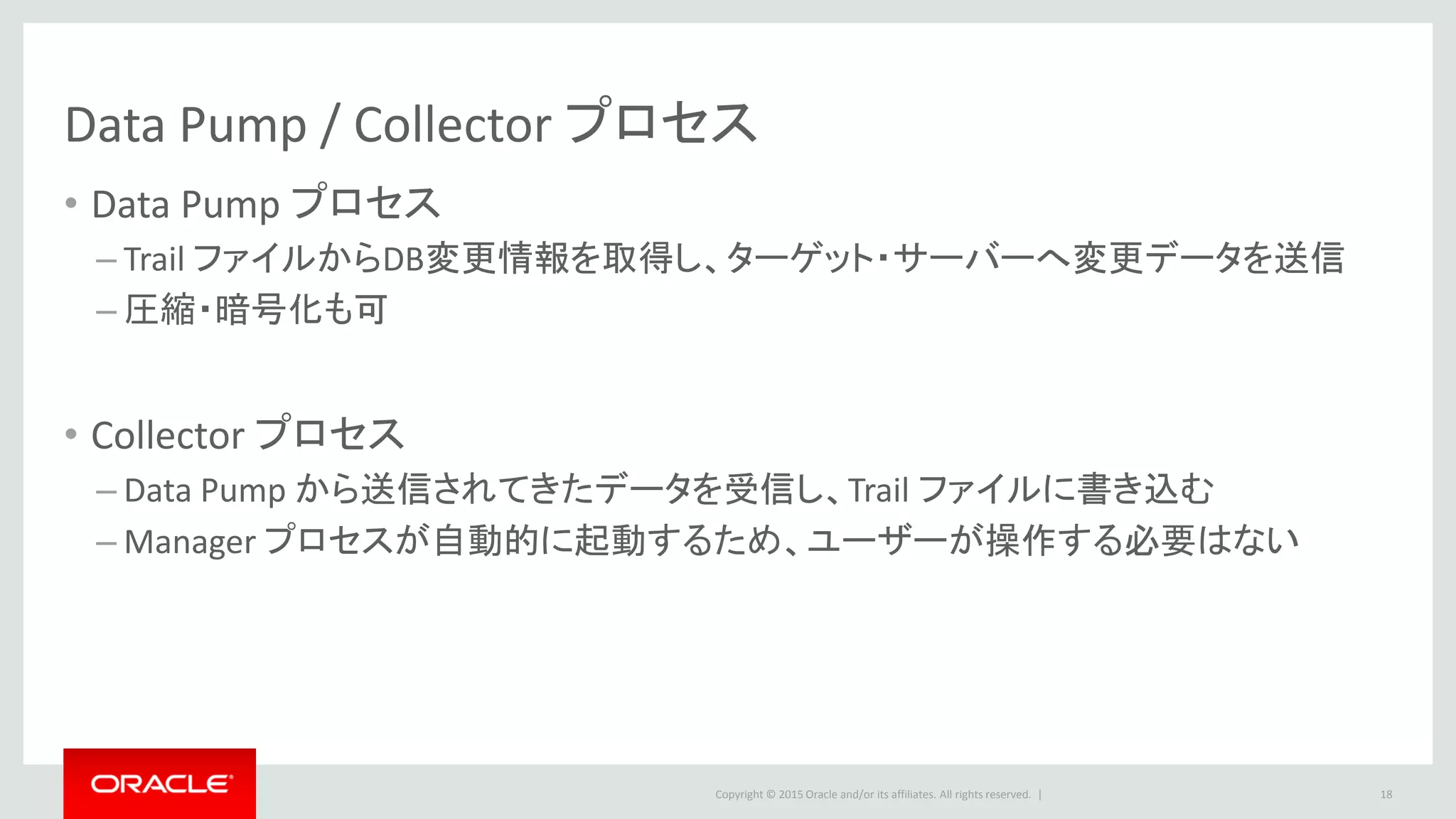

- 17. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Data Pump / Collector プロセス • Data Pump プロセス – Trail ファイルからDB変更情報を取得し、ターゲット・サーバーへ変更データを送信 – 圧縮・暗号化も可 • Collector プロセス – Data Pump から送信されてきたデータを受信し、Trail ファイルに書き込む – Manager プロセスが自動的に起動するため、ユーザーが操作する必要はない 17

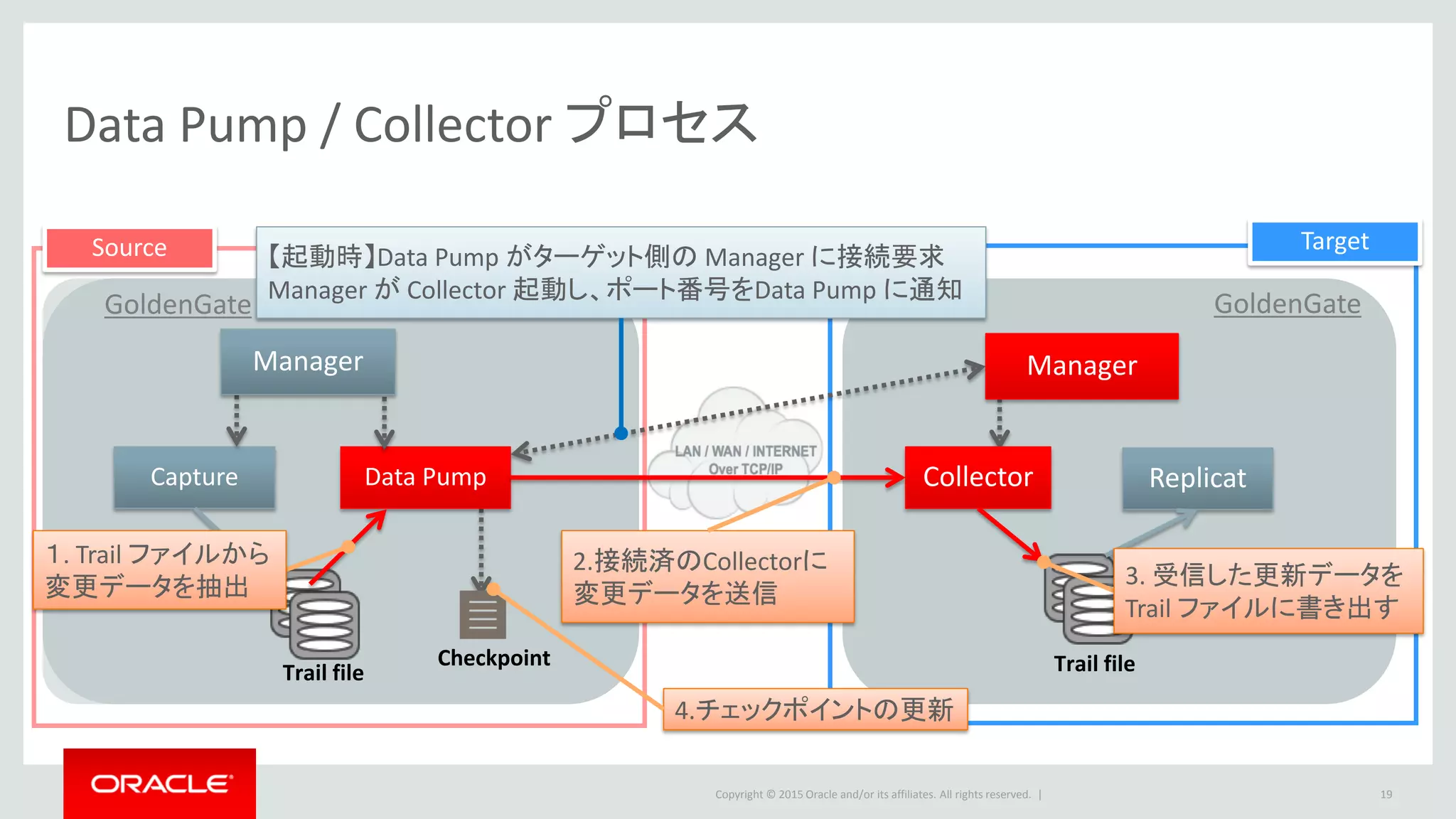

- 18. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Data Pump / Collector プロセス 18 Checkpoint Data Pump GoldenGate Trail file Manager Collector Trail file GoldenGate Source Target 2.接続済のCollectorに 変更データを送信 4.チェックポイントの更新 【起動時】Data Pump がターゲット側の Manager に接続要求 Manager が Collector 起動し、ポート番号をData Pump に通知 Capture Manager １. Trail ファイルから 変更データを抽出 Replicat 3. 受信した更新データを Trail ファイルに書き出す

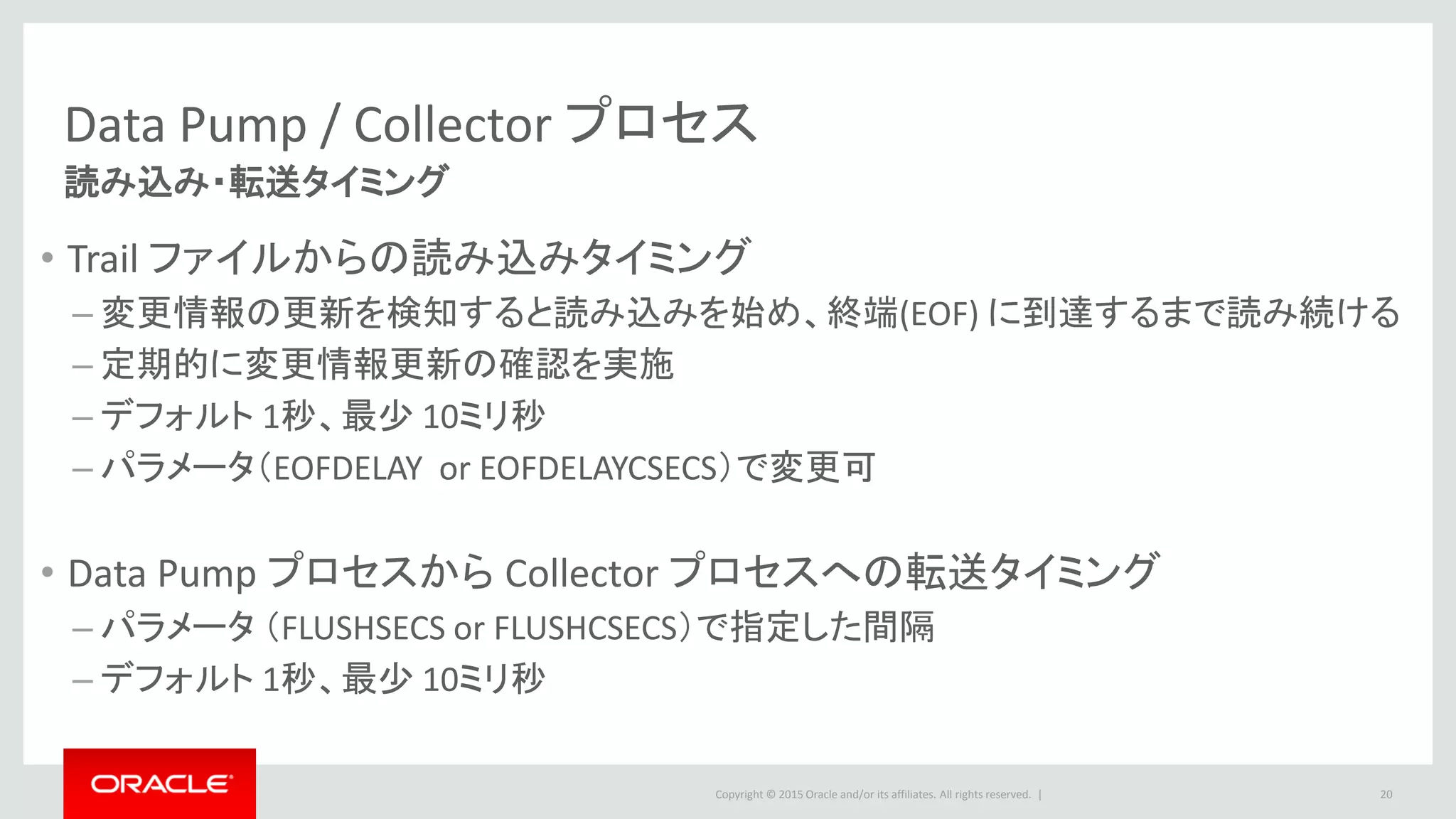

- 19. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Data Pump / Collector プロセス • Trail ファイルからの読み込みタイミング – 変更情報の更新を検知すると読み込みを始め、終端(EOF) に到達するまで読み続ける – 定期的に変更情報更新の確認を実施 – デフォルト 1秒、最少 10ミリ秒 – パラメータ（EOFDELAY or EOFDELAYCSECS）で変更可 • Data Pump プロセスから Collector プロセスへの転送タイミング – パラメータ （FLUSHSECS or FLUSHCSECS）で指定した間隔 – デフォルト 1秒、最少 10ミリ秒 19 読み込み・転送タイミング

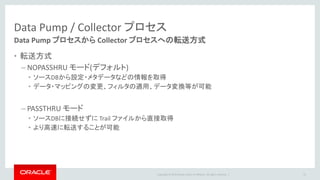

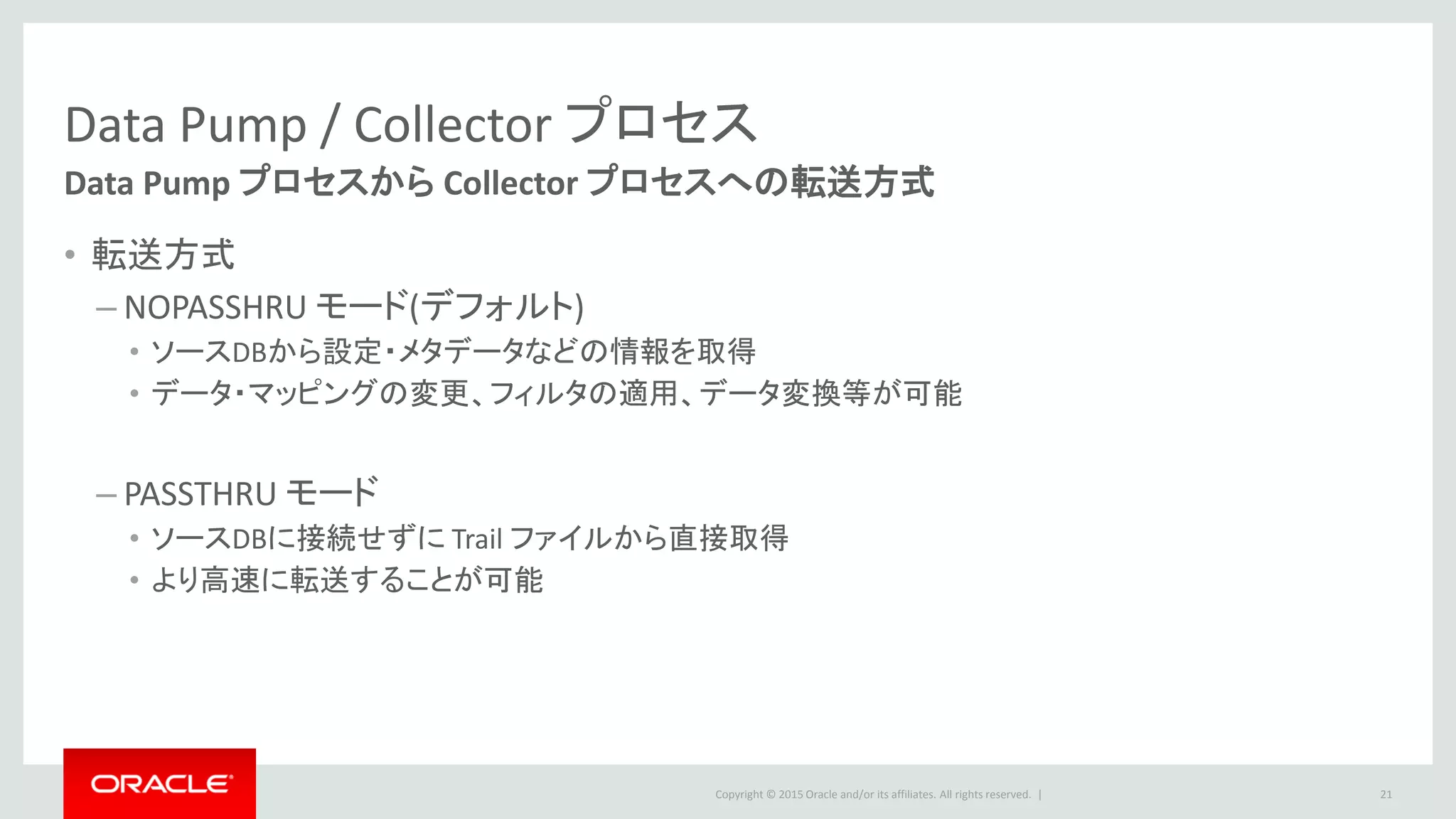

- 20. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Data Pump / Collector プロセス • 転送方式 – NOPASSHRU モード(デフォルト) • ソースDBから設定・メタデータなどの情報を取得 • データ・マッピングの変更、フィルタの適用、データ変換等が可能 – PASSTHRU モード • ソースDBに接続せずに Trail ファイルから直接取得 • より高速に転送することが可能 20 Data Pump プロセスから Collector プロセスへの転送方式

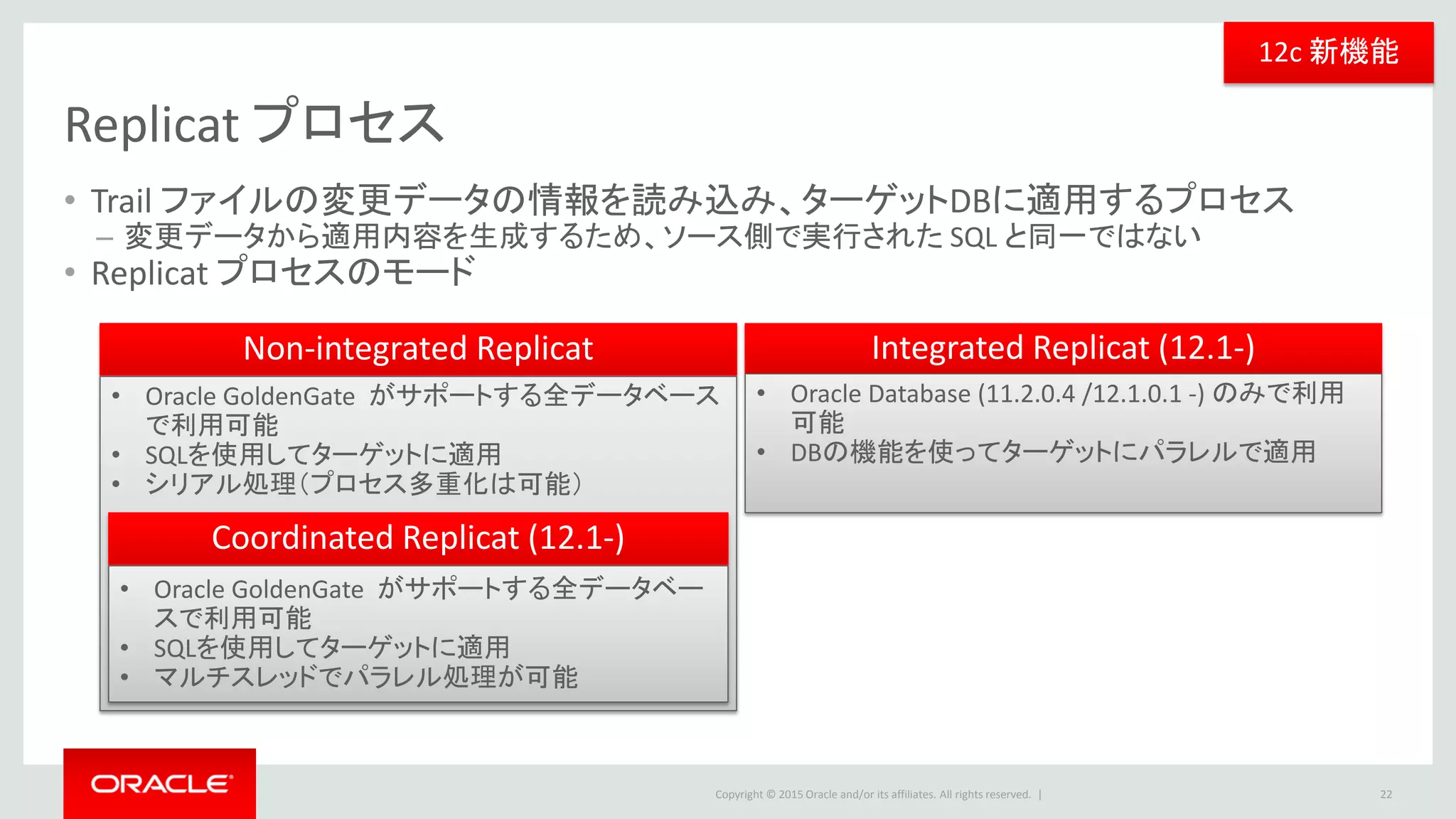

- 21. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Replicat プロセス • Trail ファイルの変更データの情報を読み込み、ターゲットDBに適用するプロセス – 変更データから適用内容を生成するため、ソース側で実行された SQL と同一ではない • Replicat プロセスのモード 21 Non-integrated Replicat • Oracle GoldenGate がサポートする全データベース で利用可能 • SQLを使用してターゲットに適用 • シリアル処理（プロセス多重化は可能） Integrated Replicat (12.1-) • Oracle Database (11.2.0.4 /12.1.0.1 -) のみで利用 可能 • DBの機能を使ってターゲットにパラレルで適用 Coordinated Replicat (12.1-) • Oracle GoldenGate がサポートする全データベー スで利用可能 • SQLを使用してターゲットに適用 • マルチスレッドでパラレル処理が可能 12c 新機能

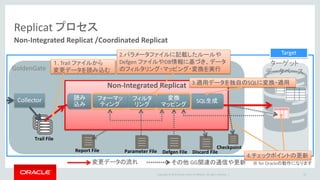

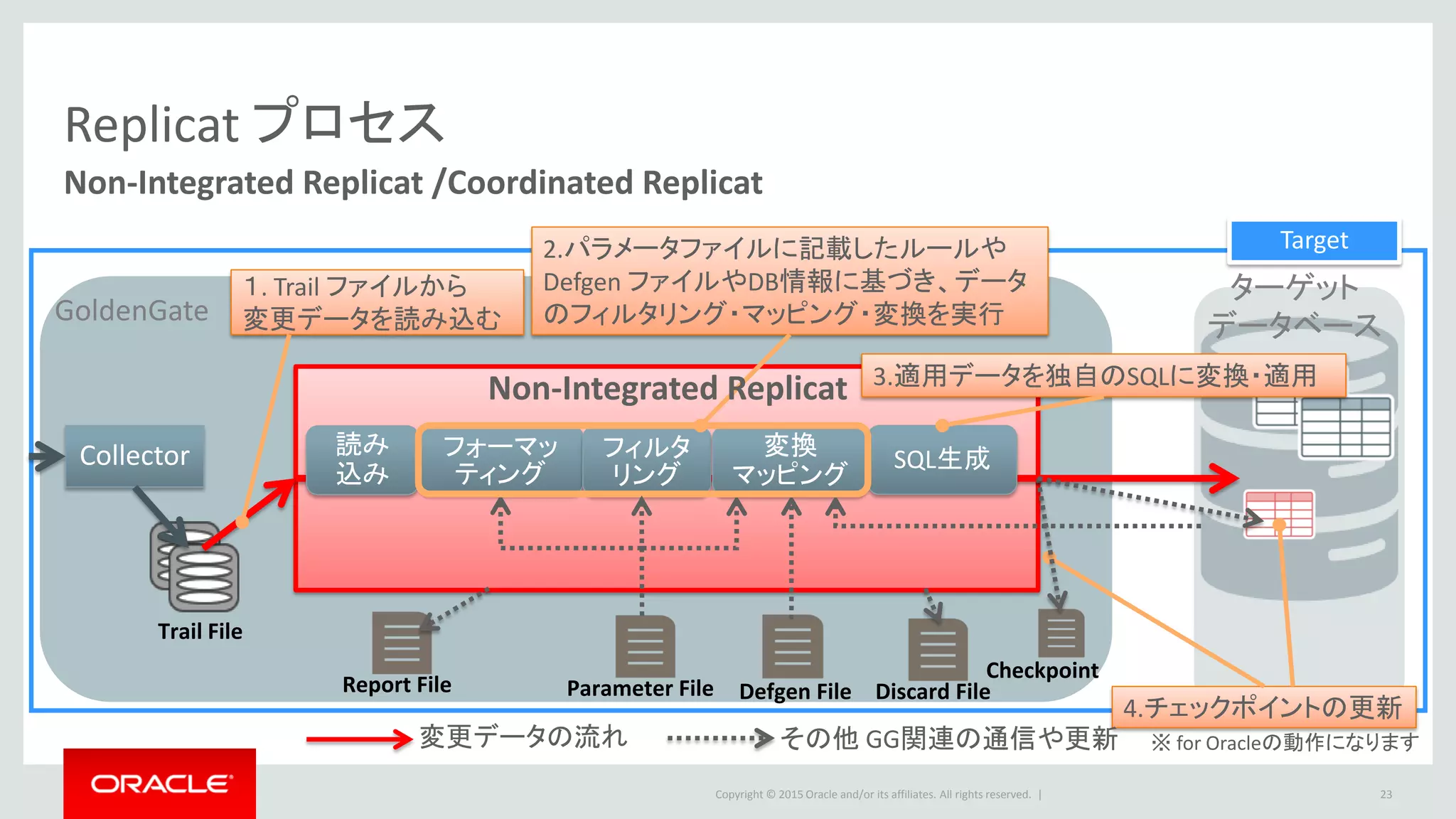

- 22. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Replicat プロセス 22 Non-Integrated Replicat /Coordinated Replicat Checkpoint Trail File 3.適用データを独自のSQLに変換・適用 2.パラメータファイルに記載したルールや Defgen ファイルやDB情報に基づき、データ のフィルタリング・マッピング・変換を実行 Parameter File Defgen File 読み 込み フォーマッ ティング フィルタ リング 変換 マッピング SQL生成 4.チェックポイントの更新 １. Trail ファイルから 変更データを読み込むGoldenGate Collector ターゲット データベース Target ※ for Oracleの動作になります Report File Discard File 変更データの流れ その他 GG関連の通信や更新 Non-Integrated Replicat

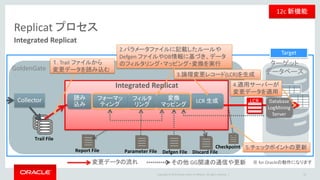

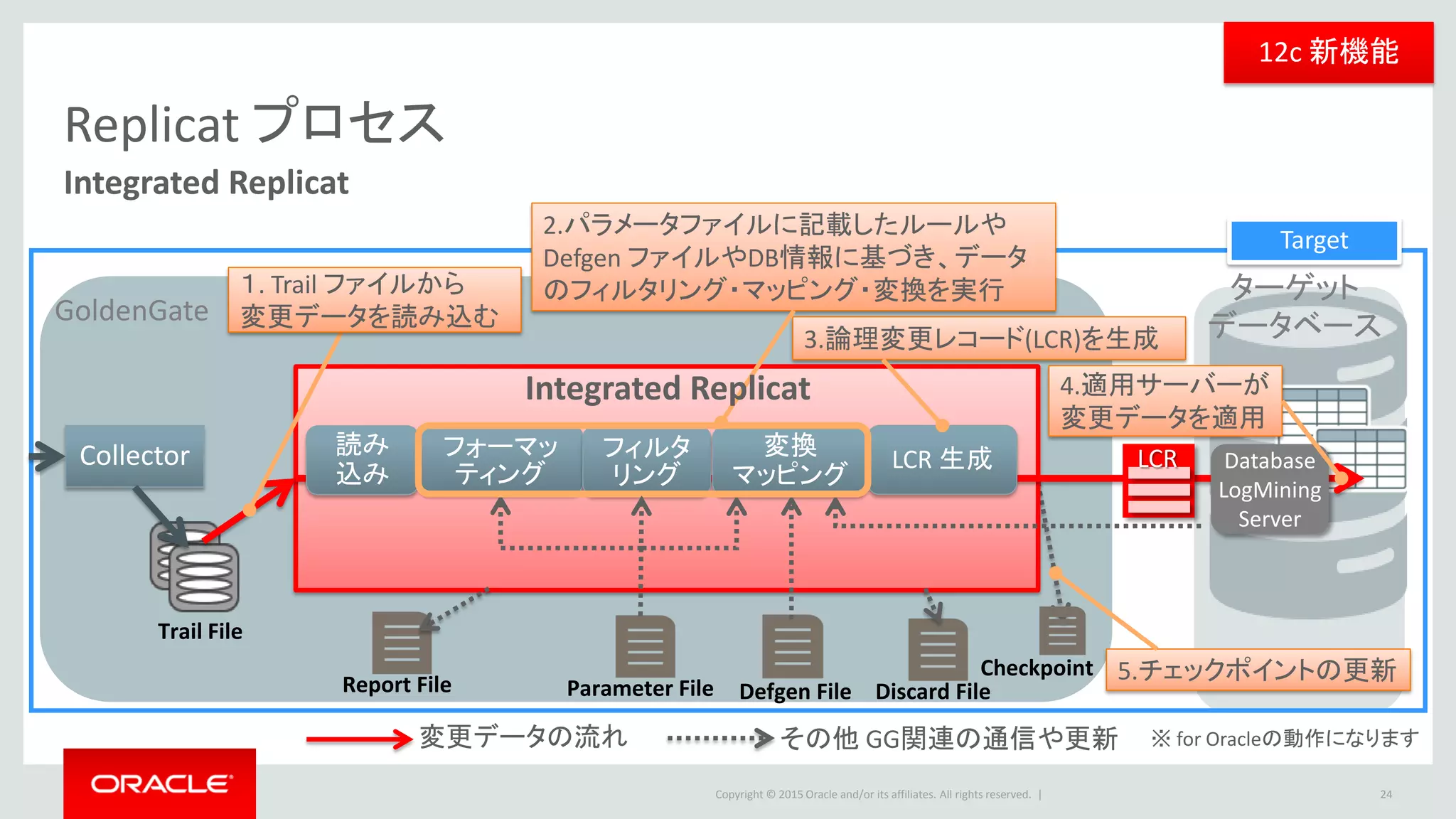

- 23. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Replicat プロセス 23 Integrated Replicat Trail File Checkpoint Target 3.論理変更レコード(LCR)を生成 2.パラメータファイルに記載したルールや Defgen ファイルやDB情報に基づき、データ のフィルタリング・マッピング・変換を実行 Parameter File Defgen File 読み 込み フォーマッ ティング フィルタ リング 変換 マッピング LCR 生成 5.チェックポイントの更新 GoldenGate Collector ターゲット データベース １. Trail ファイルから 変更データを読み込む Database LogMining Server LCR 12c 新機能 4.適用サーバーが 変更データを適用 ※ for Oracleの動作になります Report File Discard File 変更データの流れ その他 GG関連の通信や更新 Integrated Replicat

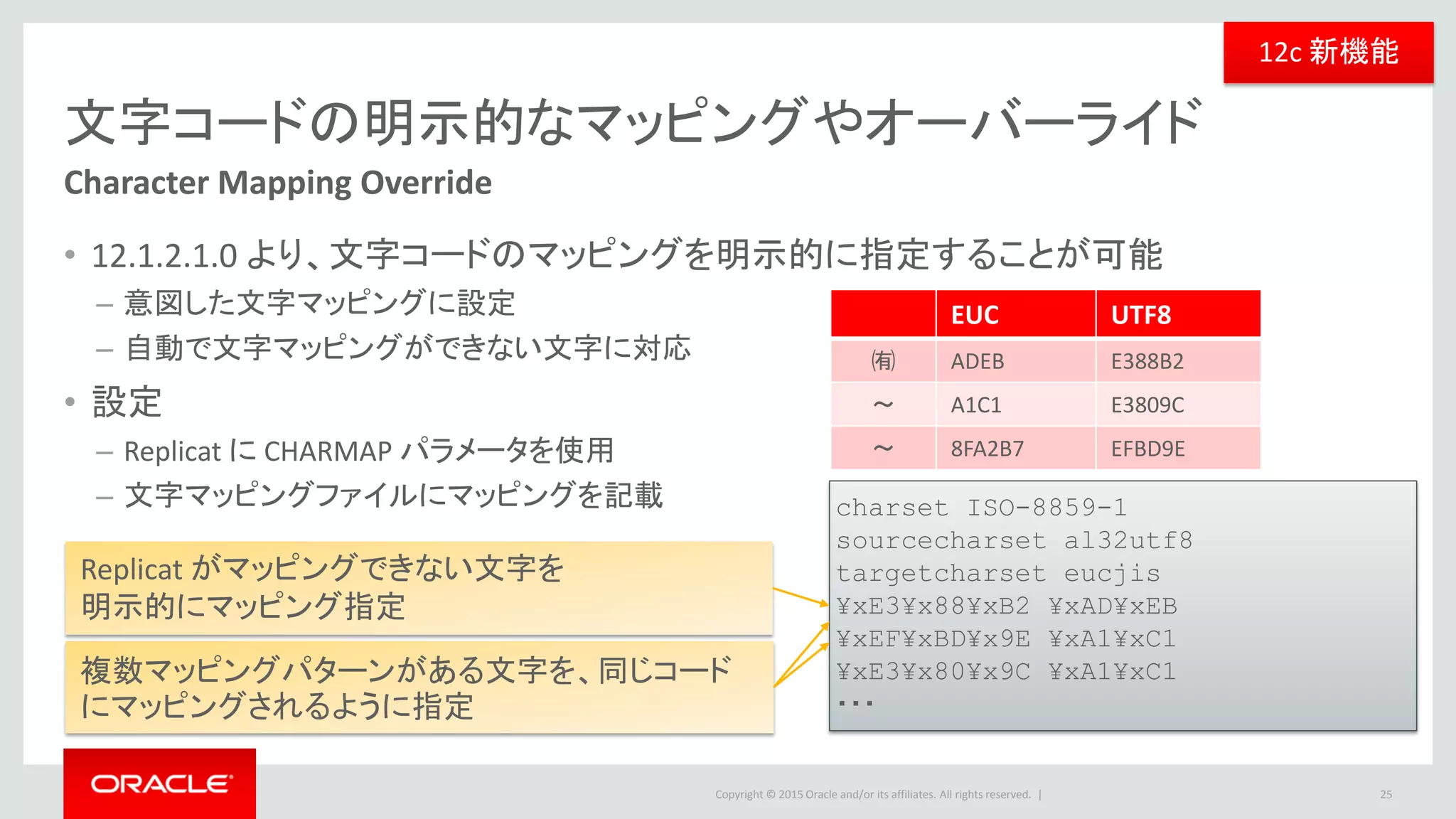

- 24. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | 文字コードの明示的なマッピングやオーバーライド • 12.1.2.1.0 より、文字コードのマッピングを明示的に指定することが可能 – 意図した文字マッピングに設定 – 自動で文字マッピングができない文字に対応 • 設定 – Replicat に CHARMAP パラメータを使用 – 文字マッピングファイルにマッピングを記載 24 Character Mapping Override charset ISO-8859-1 sourcecharset al32utf8 targetcharset eucjis ¥xE3¥x88¥xB2 ¥xAD¥xEB ¥xEF¥xBD¥x9E ¥xA1¥xC1 ¥xE3¥x80¥x9C ¥xA1¥xC1 ・・・ EUC UTF8 ㈲ ADEB E388B2 ～ A1C1 E3809C ～ 8FA2B7 EFBD9E 複数マッピングパターンがある文字を、同じコード にマッピングされるように指定 Replicat がマッピングできない文字を 明示的にマッピング指定 12c 新機能

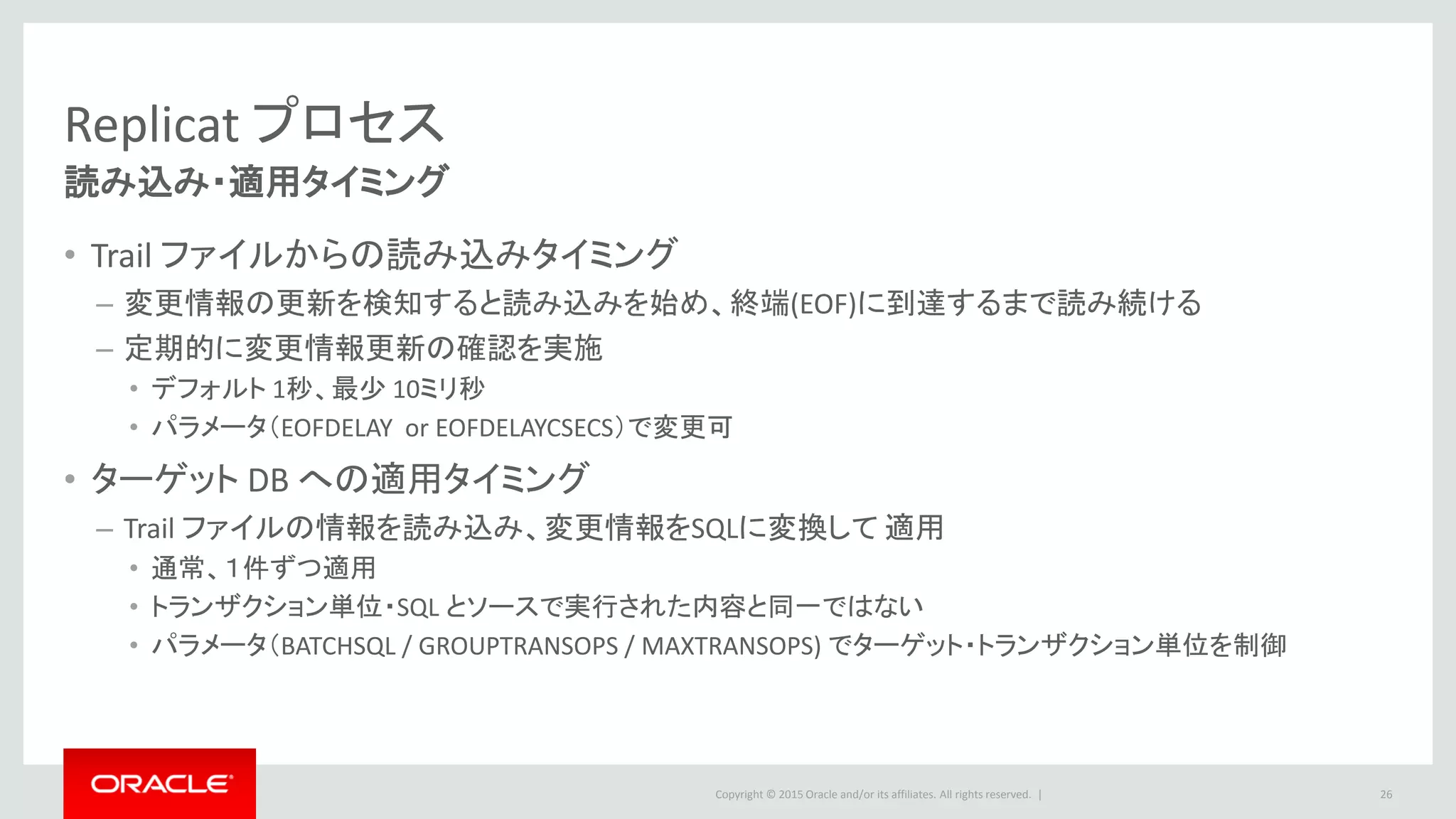

- 25. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Replicat プロセス • Trail ファイルからの読み込みタイミング – 変更情報の更新を検知すると読み込みを始め、終端(EOF)に到達するまで読み続ける – 定期的に変更情報更新の確認を実施 • デフォルト 1秒、最少 10ミリ秒 • パラメータ（EOFDELAY or EOFDELAYCSECS）で変更可 • ターゲット DB への適用タイミング – Trail ファイルの情報を読み込み、変更情報をSQLに変換して 適用 • 通常、１件ずつ適用 • トランザクション単位・SQL とソースで実行された内容と同一ではない • パラメータ（BATCHSQL / GROUPTRANSOPS / MAXTRANSOPS) でターゲット・トランザクション単位を制御 25 読み込み・適用タイミング

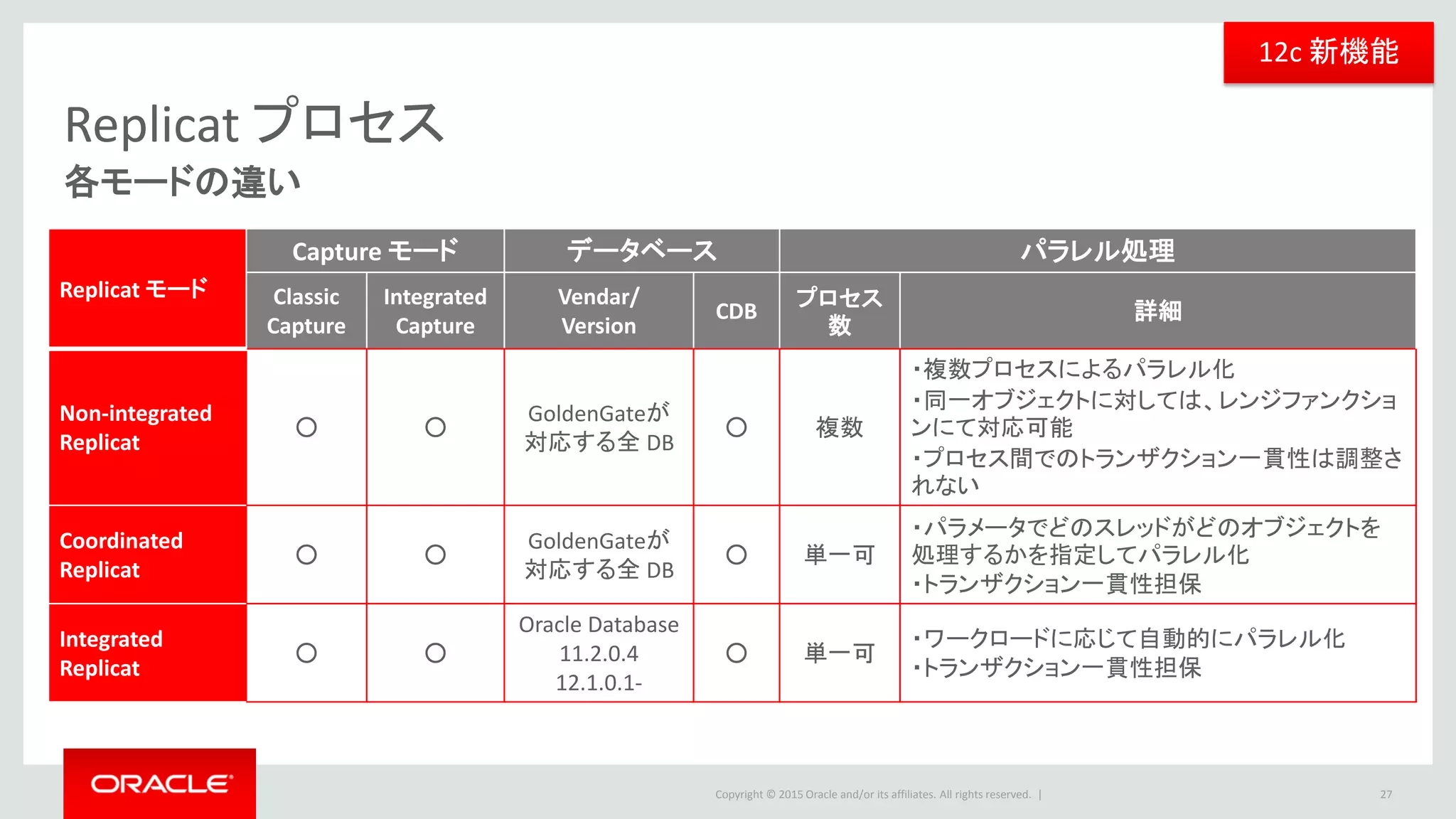

- 26. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Replicat プロセス 26 各モードの違い 12c 新機能 Replicat モード Capture モード データベース パラレル処理 Classic Capture Integrated Capture Vendar/ Version CDB プロセス 数 詳細 Non-integrated Replicat ○ ○ GoldenGateが 対応する全 DB ○ 複数 ・複数プロセスによるパラレル化 ・同一オブジェクトに対しては、レンジファンクショ ンにて対応可能 ・プロセス間でのトランザクション一貫性は調整さ れない Coordinated Replicat ○ ○ GoldenGateが 対応する全 DB ○ 単一可 ・パラメータでどのスレッドがどのオブジェクトを 処理するかを指定してパラレル化 ・トランザクション一貫性担保 Integrated Replicat ○ ○ Oracle Database 11.2.0.4 12.1.0.1- ○ 単一可 ・ワークロードに応じて自動的にパラレル化 ・トランザクション一貫性担保

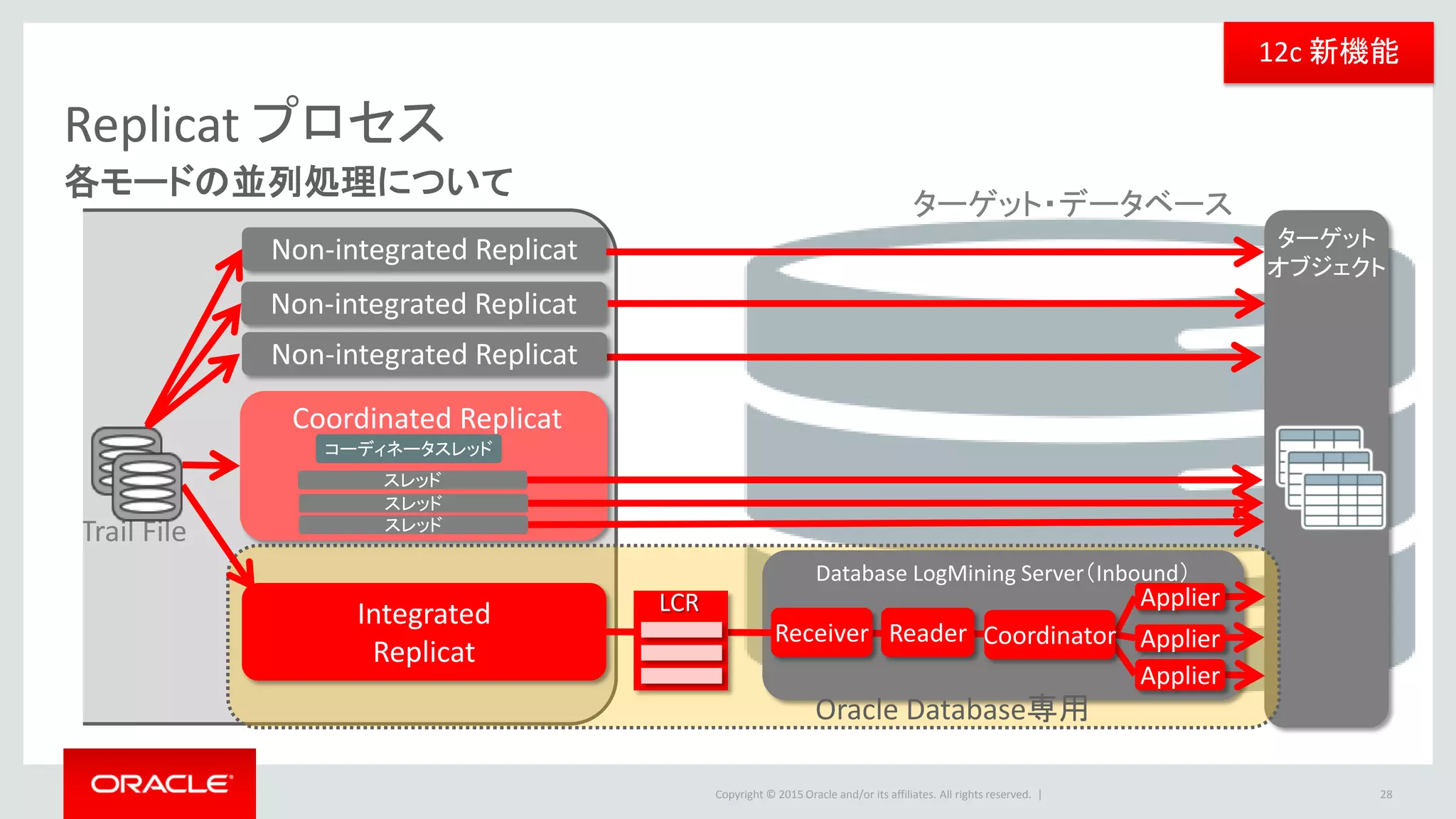

- 27. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Replicat プロセス 27 各モードの並列処理について 12c 新機能 ターゲット オブジェクト Database LogMining Server（Inbound） ターゲット・データベース Non-integrated Replicat Coordinated Replicat Integrated Replicat Receiver Reader LCR Applier Applier Trail File コーディネータスレッド スレッド スレッド スレッド ApplierCoordinator Oracle Database専用 Non-integrated Replicat Non-integrated Replicat

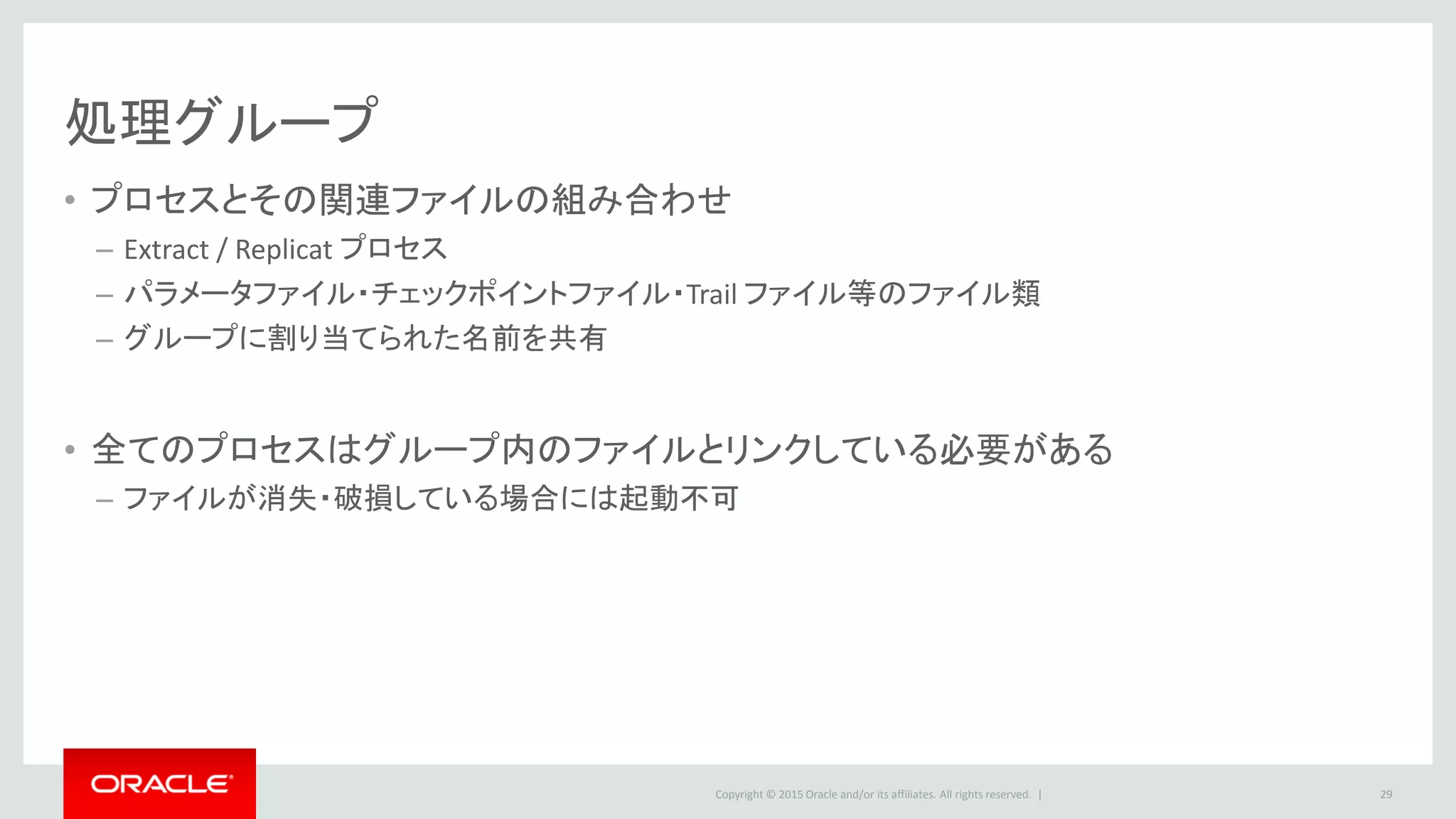

- 28. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | 処理グループ • プロセスとその関連ファイルの組み合わせ – Extract / Replicat プロセス – パラメータファイル・チェックポイントファイル・Trail ファイル等のファイル類 – グループに割り当てられた名前を共有 • 全てのプロセスはグループ内のファイルとリンクしている必要がある – ファイルが消失・破損している場合には起動不可 28

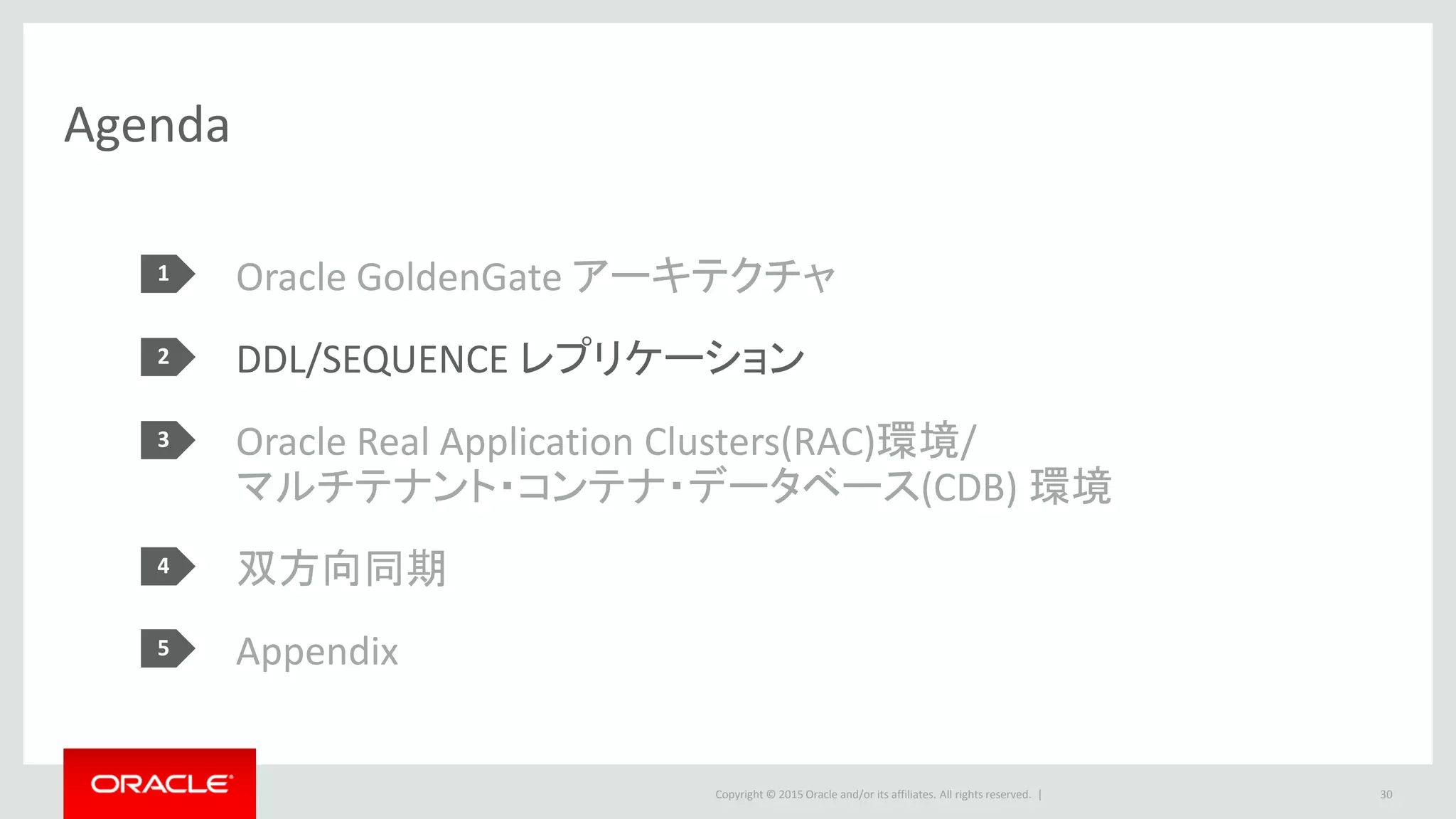

- 29. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Agenda Oracle GoldenGate アーキテクチャ DDL/SEQUENCE レプリケーション Oracle Real Application Clusters(RAC)環境/ マルチテナント・コンテナ・データベース(CDB) 環境 双方向同期 Appendix 1 2 3 4 29 5

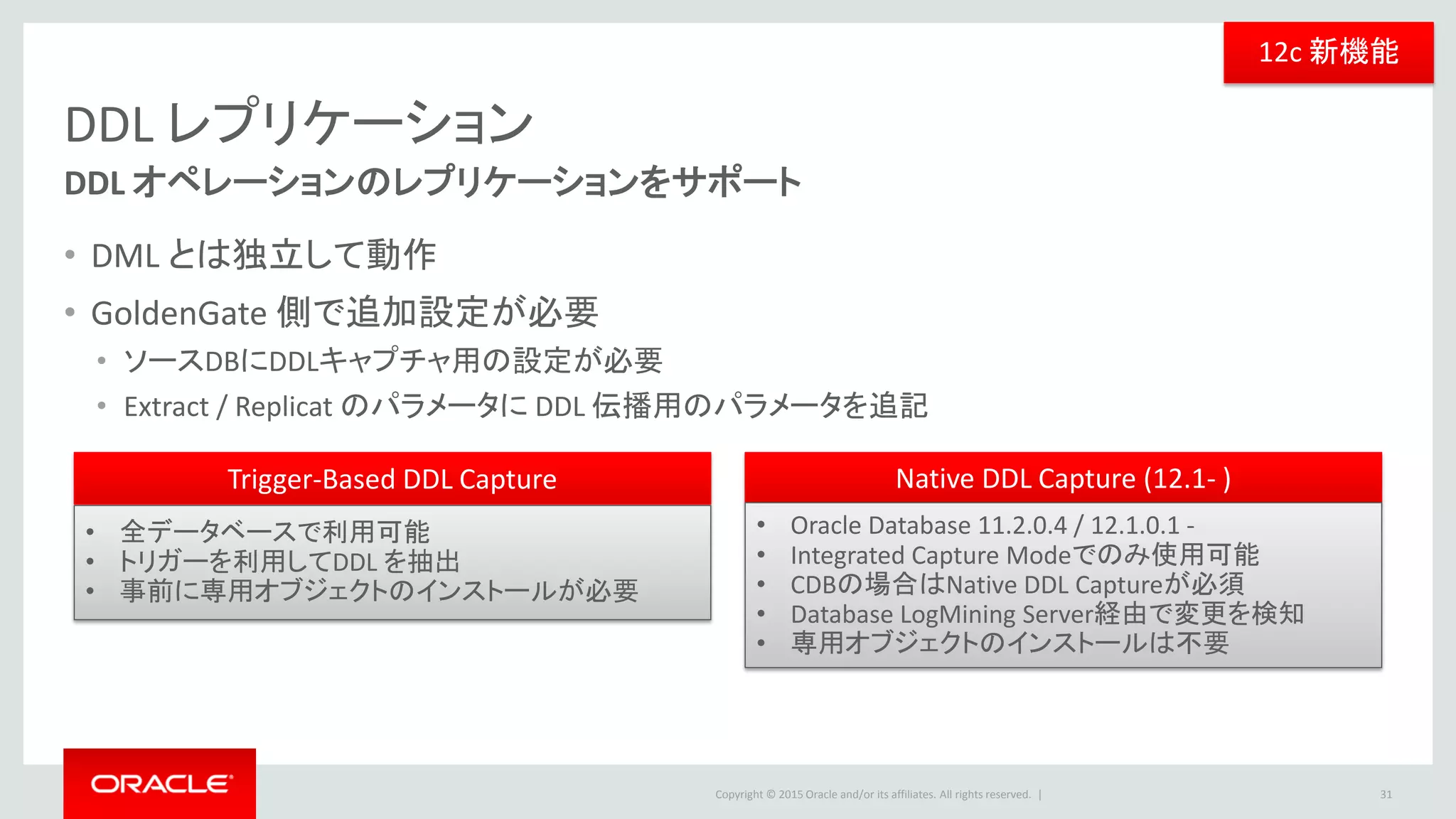

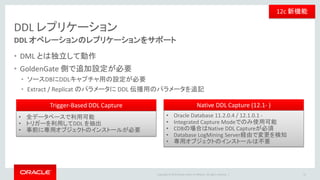

- 30. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | DDL レプリケーション • DML とは独立して動作 • GoldenGate 側で追加設定が必要 • ソースDBにDDLキャプチャ用の設定が必要 • Extract / Replicat のパラメータに DDL 伝播用のパラメータを追記 30 DDL オペレーションのレプリケーションをサポート Trigger-Based DDL Capture • 全データベースで利用可能 • トリガーを利用してDDL を抽出 • 事前に専用オブジェクトのインストールが必要 Native DDL Capture (12.1- ) • Oracle Database 11.2.0.4 / 12.1.0.1 - • Integrated Capture Modeでのみ使用可能 • CDBの場合はNative DDL Captureが必須 • Database LogMining Server経由で変更を検知 • 専用オブジェクトのインストールは不要 12c 新機能

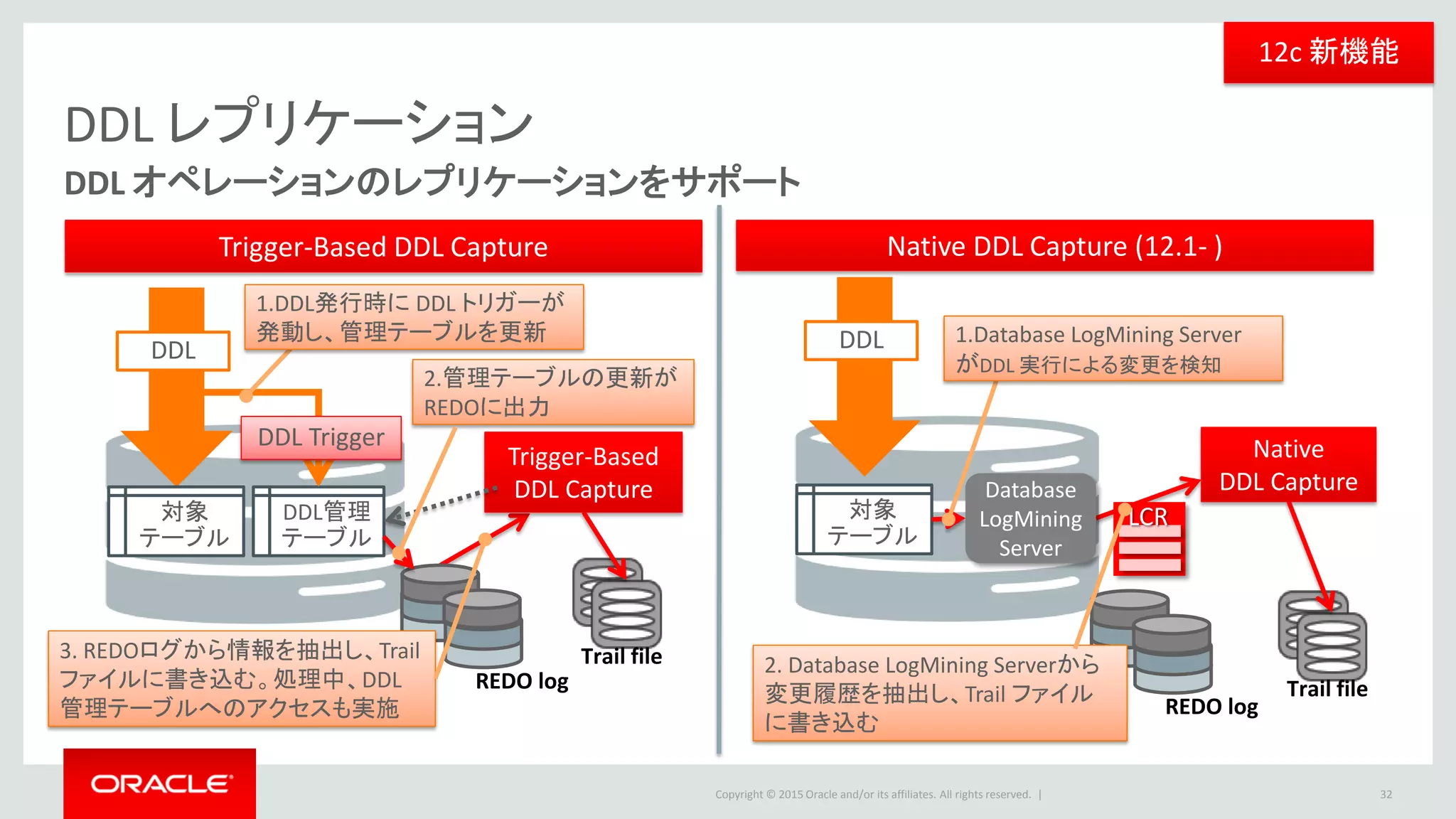

- 31. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | DDL レプリケーション 31 DDL オペレーションのレプリケーションをサポート REDO log Trigger-Based DDL Capture Trail file DDL 対象 テーブル DDL管理 テーブル DDL Trigger Native DDL Capture Trail file DDL 対象 テーブル Database LogMining Server LCR Trigger-Based DDL Capture Native DDL Capture (12.1- ) 1.DDL発行時に DDL トリガーが 発動し、管理テーブルを更新 2.管理テーブルの更新が REDOに出力 3. REDOログから情報を抽出し、Trail ファイルに書き込む。処理中、DDL 管理テーブルへのアクセスも実施 1.Database LogMining Server がDDL 実行による変更を検知 REDO log 2. Database LogMining Serverから 変更履歴を抽出し、Trail ファイル に書き込む 12c 新機能

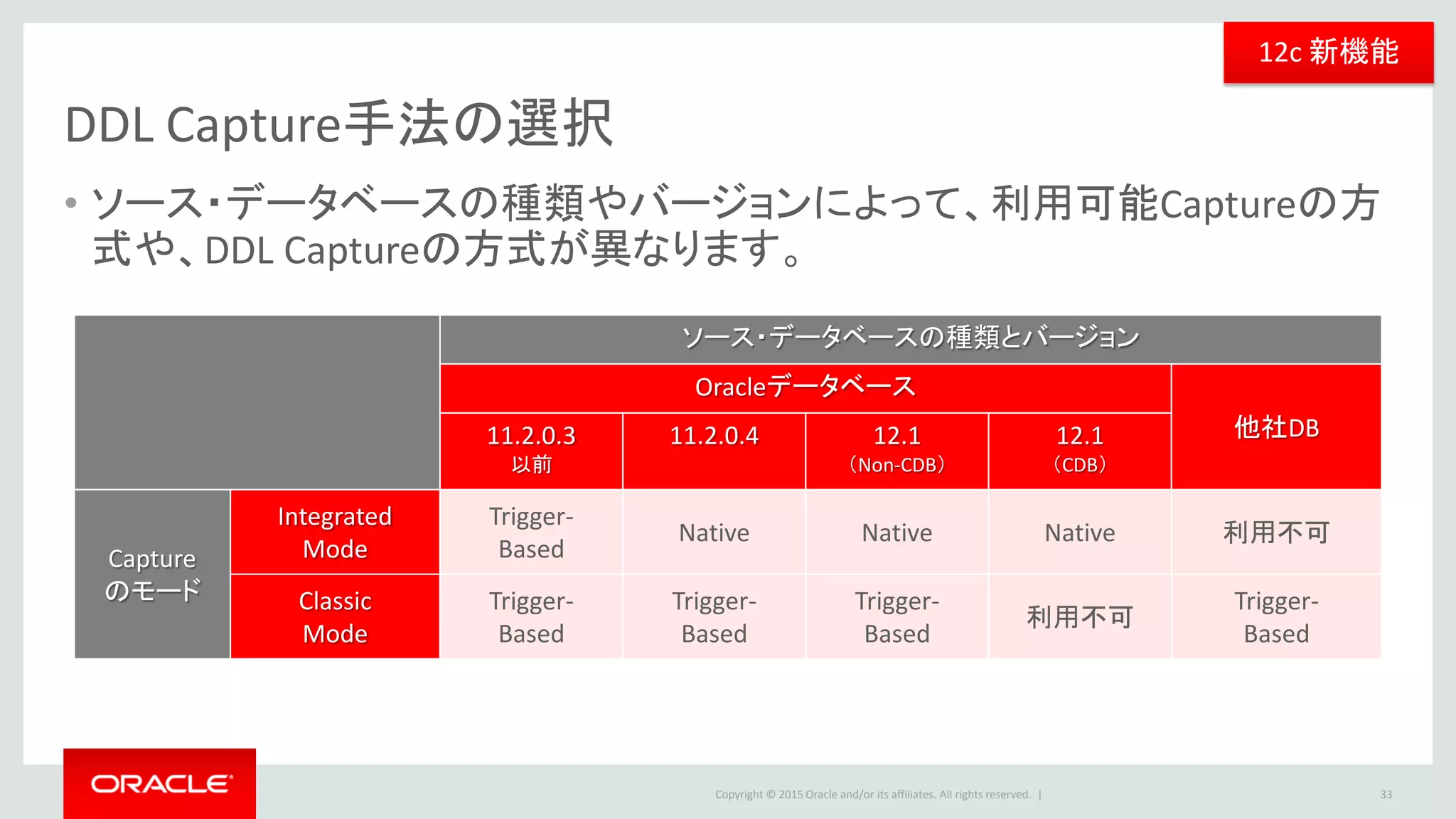

- 32. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | DDL Capture手法の選択 • ソース・データベースの種類やバージョンによって、利用可能Captureの方 式や、DDL Captureの方式が異なります。 32 ソース・データベースの種類とバージョン Oracleデータベース 他社DB11.2.0.3 以前 11.2.0.4 12.1 （Non-CDB） 12.1 （CDB） Capture のモード Integrated Mode Trigger- Based Native Native Native 利用不可 Classic Mode Trigger- Based Trigger- Based Trigger- Based 利用不可 Trigger- Based 12c 新機能

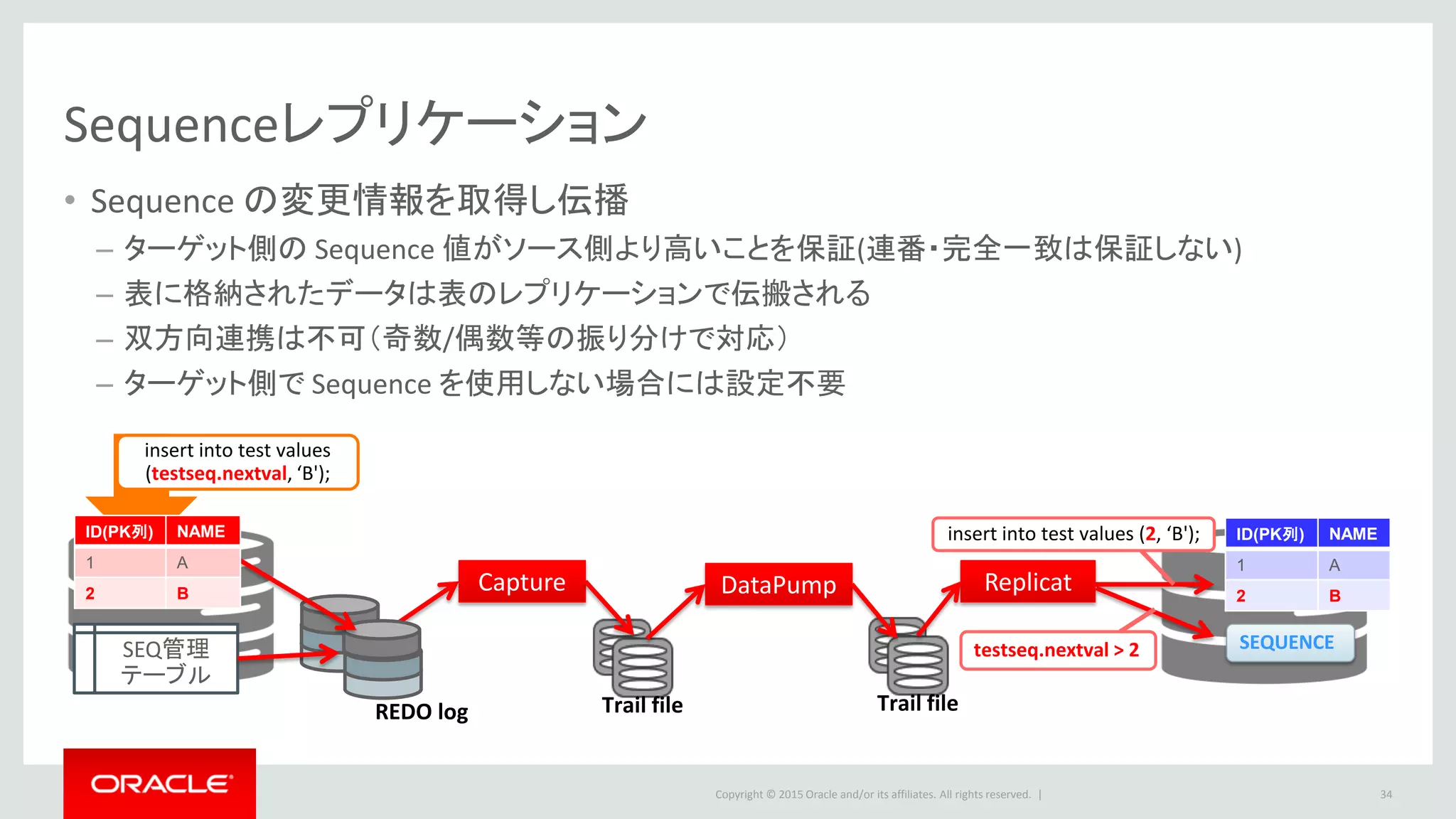

- 33. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Sequenceレプリケーション • Sequence の変更情報を取得し伝播 – ターゲット側の Sequence 値がソース側より高いことを保証(連番・完全一致は保証しない) – 表に格納されたデータは表のレプリケーションで伝搬される – 双方向連携は不可（奇数/偶数等の振り分けで対応） – ターゲット側で Sequence を使用しない場合には設定不要 33 REDO log Capture Trail file SEQ管理 テーブル ID(PK列) NAME 1 A 2 B insert into test values (testseq.nextval, ‘B'); ID(PK列) NAME 1 A 2 B insert into test values (2, ‘B'); testseq.nextval > 2 SEQUENCE Replicat Trail file DataPump
- 34. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Agenda Oracle GoldenGate アーキテクチャ DDL/SEQUENCE レプリケーション Oracle Real Application Clusters(RAC)環境/ マルチテナント・コンテナ・データベース(CDB) 環境 双方向同期 Appendix 1 2 3 4 34 5

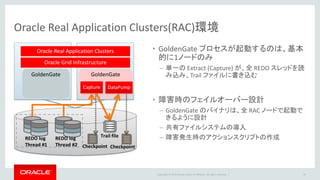

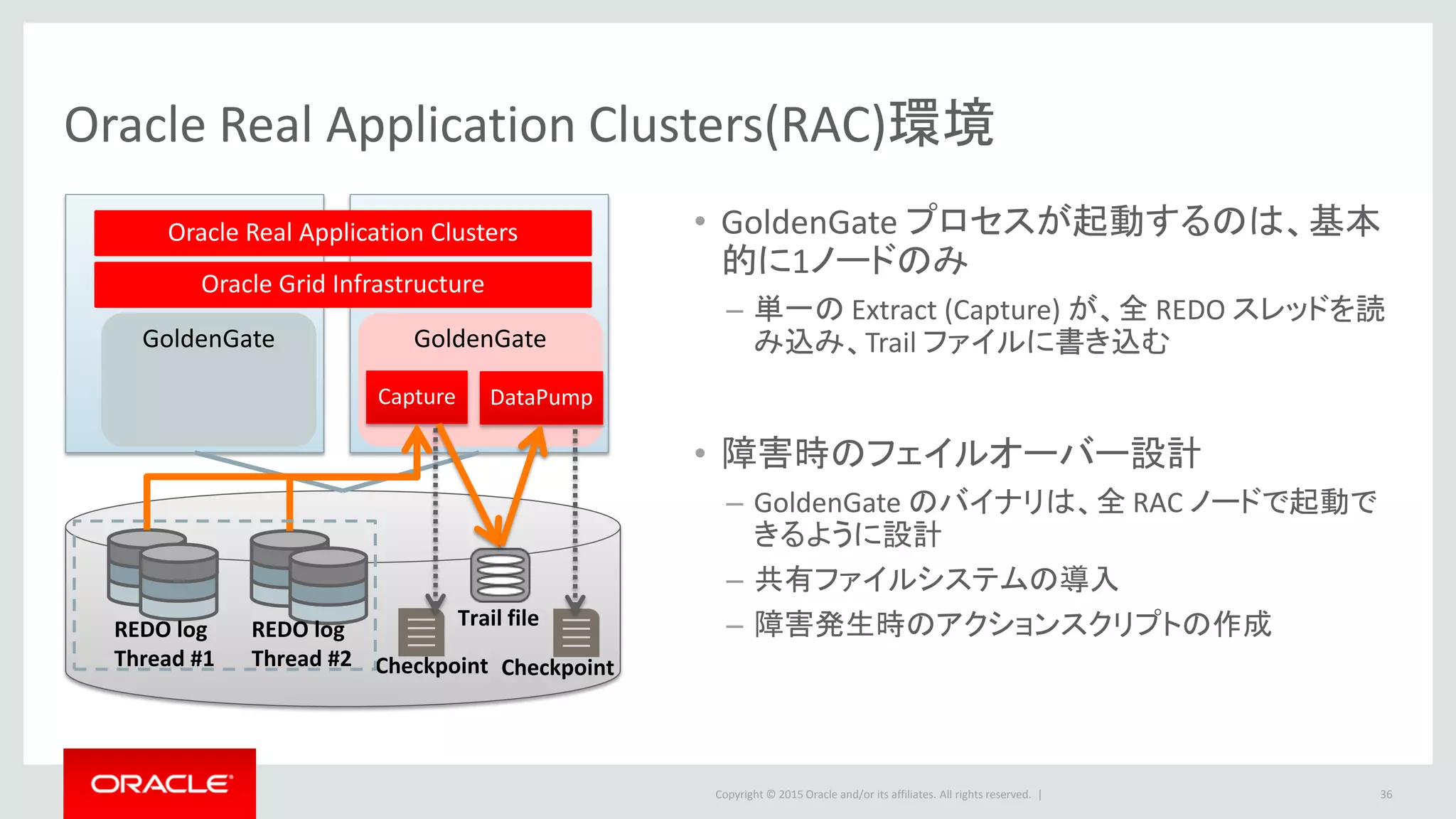

- 35. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Oracle Real Application Clusters(RAC)環境 • GoldenGate プロセスが起動するのは、基本 的に1ノードのみ – 単一の Extract (Capture) が、全 REDO スレッドを読 み込み、Trail ファイルに書き込む • 障害時のフェイルオーバー設計 – GoldenGate のバイナリは、全 RAC ノードで起動で きるように設計 – 共有ファイルシステムの導入 – 障害発生時のアクションスクリプトの作成 35 Oracle Grid Infrastructure Oracle Real Application Clusters GoldenGate Capture GoldenGate Trail fileREDO log Thread #1 REDO log Thread #2 Checkpoint Checkpoint DataPump

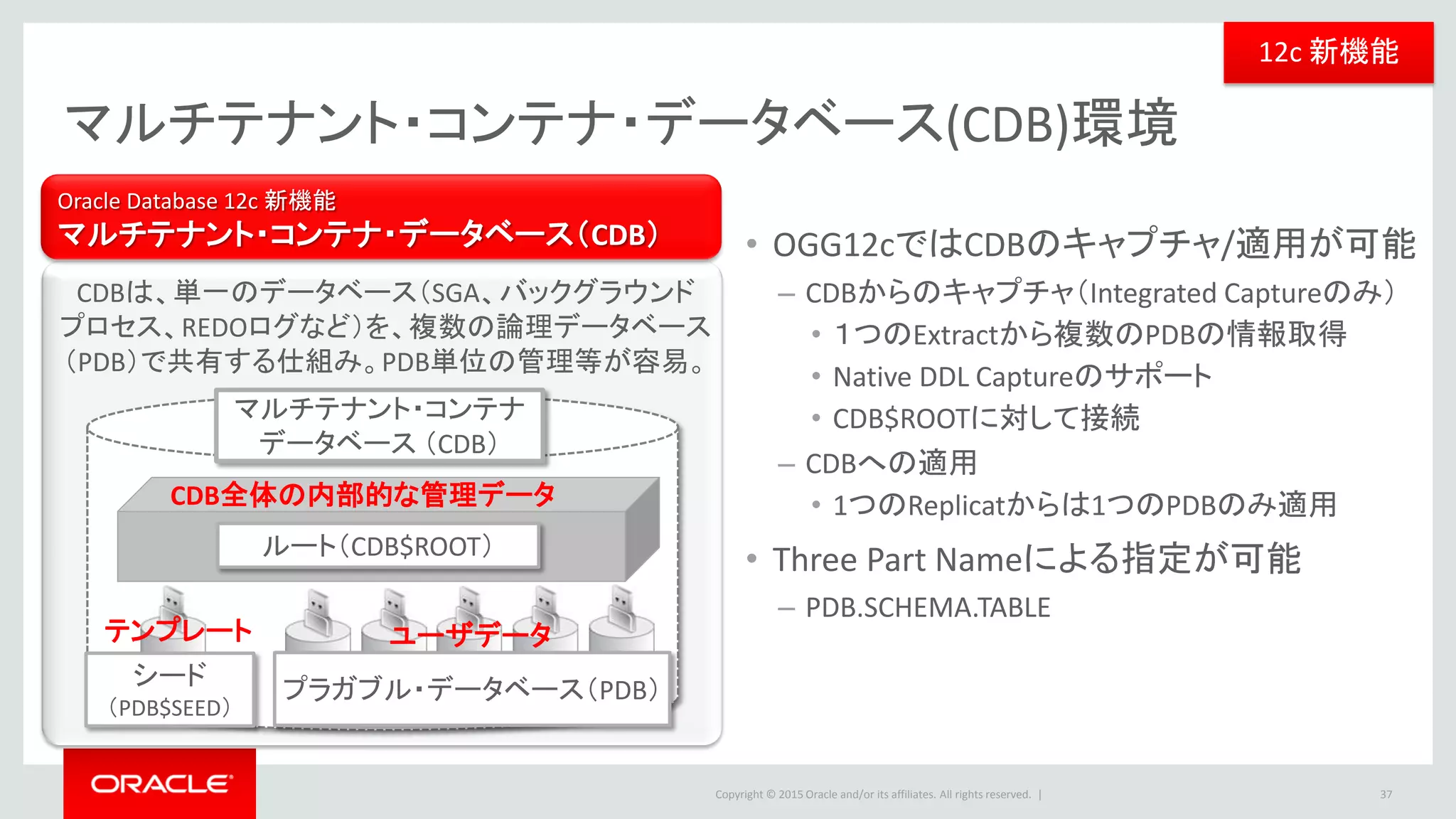

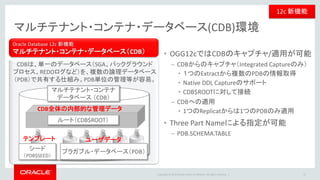

- 36. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | マルチテナント・コンテナ・データベース(CDB)環境 • OGG12cではCDBのキャプチャ/適用が可能 – CDBからのキャプチャ（Integrated Captureのみ） • １つのExtractから複数のPDBの情報取得 • Native DDL Captureのサポート • CDB$ROOTに対して接続 – CDBへの適用 • 1つのReplicatからは1つのPDBのみ適用 • Three Part Nameによる指定が可能 – PDB.SCHEMA.TABLE 36 マルチテナント・コンテナ データベース （CDB） CDB全体の内部的な管理データ CDBは、単一のデータベース（SGA、バックグラウンド プロセス、REDOログなど）を、複数の論理データベース （PDB）で共有する仕組み。PDB単位の管理等が容易。 シード （PDB$SEED） プラガブル・データベース（PDB） ユーザデータテンプレート ルート（CDB$ROOT） 12c 新機能 Oracle Database 12c 新機能 マルチテナント・コンテナ・データベース（CDB）

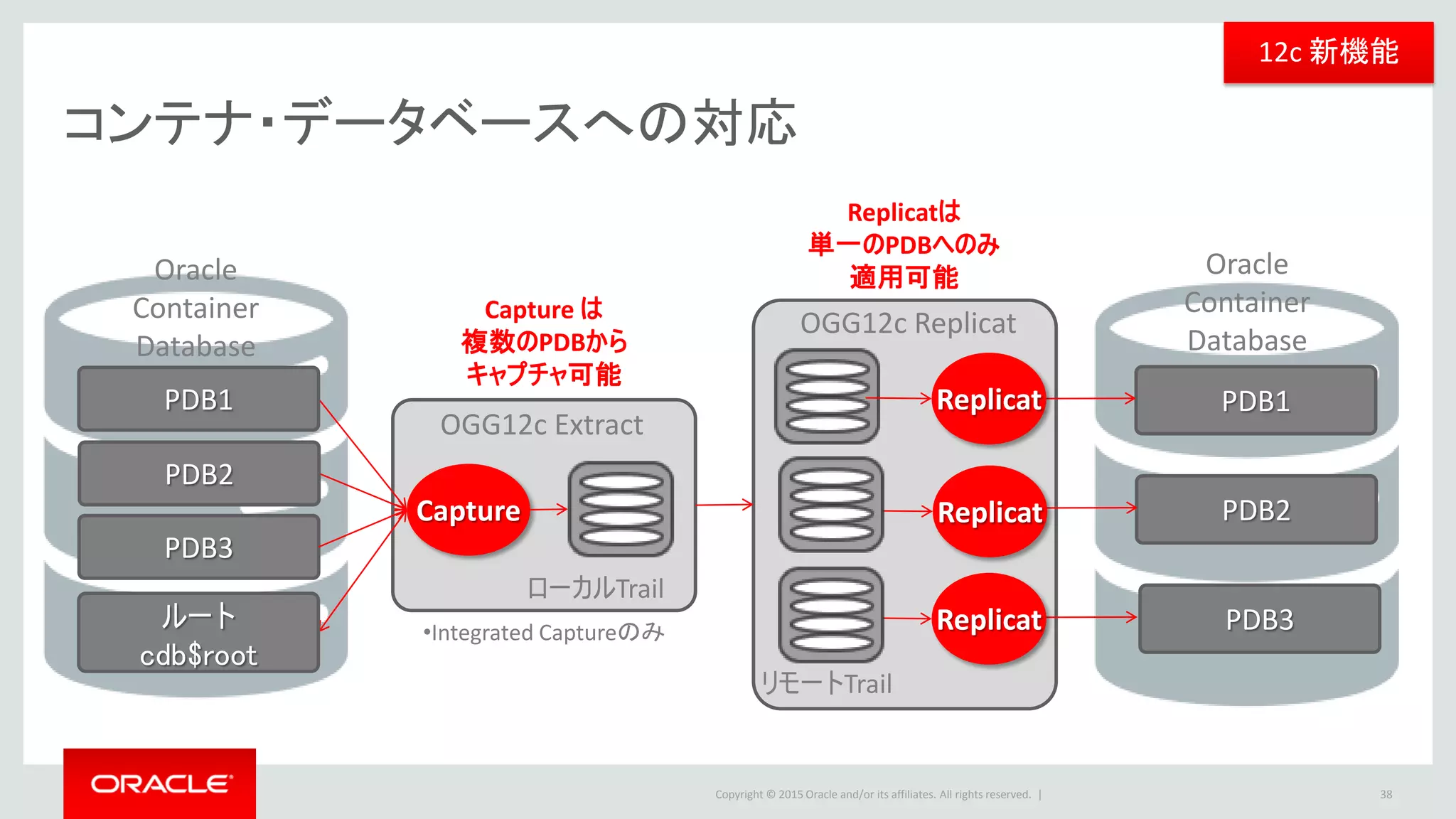

- 37. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | コンテナ・データベースへの対応 37 Oracle Container Database OGG12c Extract ローカルTrail Capture PDB1 PDB2 OGG12c Replicat リモートTrail Oracle Container Database PDB1 PDB2 Capture は 複数のPDBから キャプチャ可能 Replicatは 単一のPDBへのみ 適用可能 ルート cdb$root PDB3 PDB3 •Integrated Captureのみ 12c 新機能 Replicat Replicat Replicat

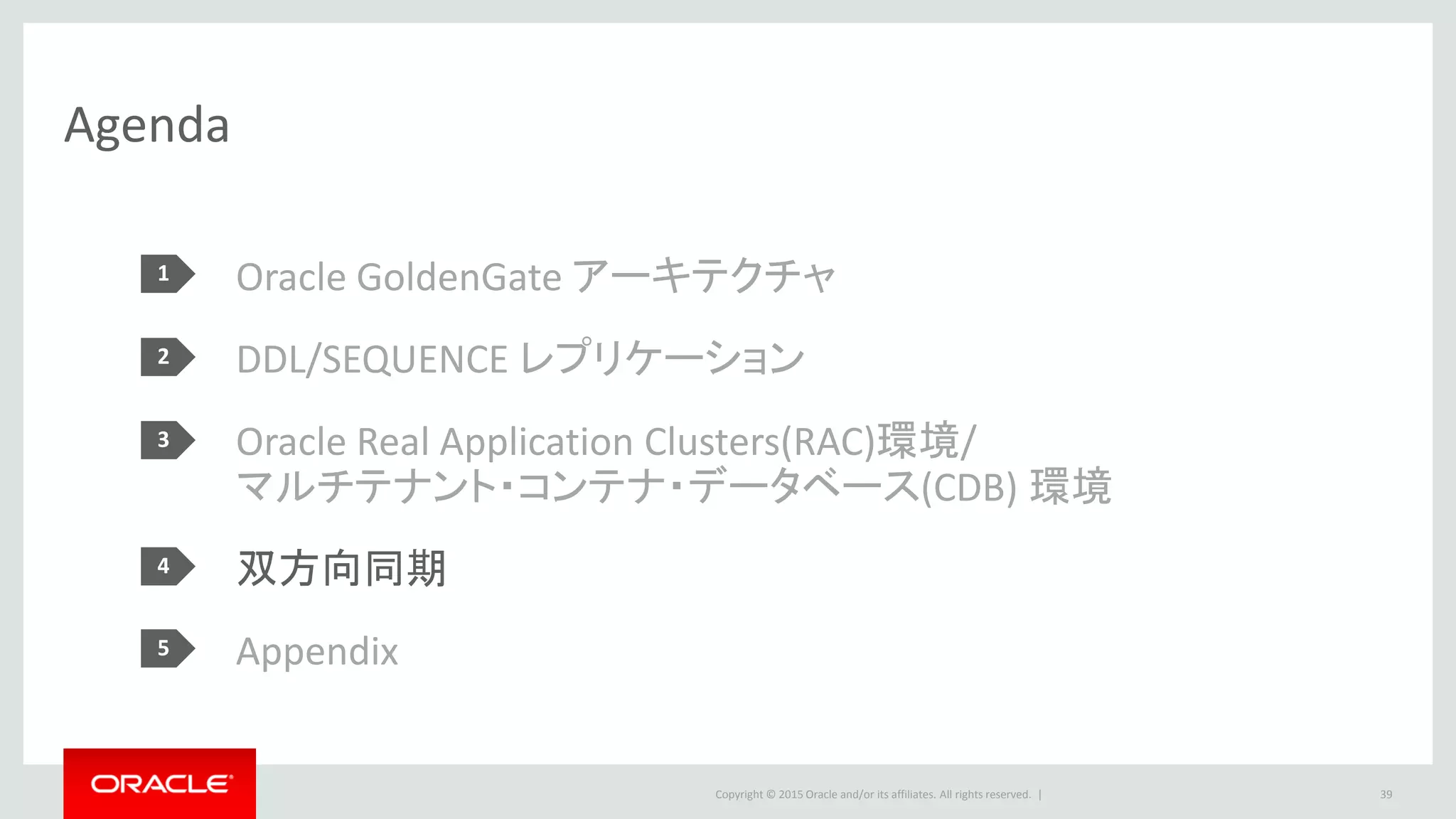

- 38. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Agenda Oracle GoldenGate アーキテクチャ DDL/SEQUENCE レプリケーション Oracle Real Application Clusters(RAC)環境/ マルチテナント・コンテナ・データベース(CDB) 環境 双方向同期 Appendix 1 2 3 4 38 5

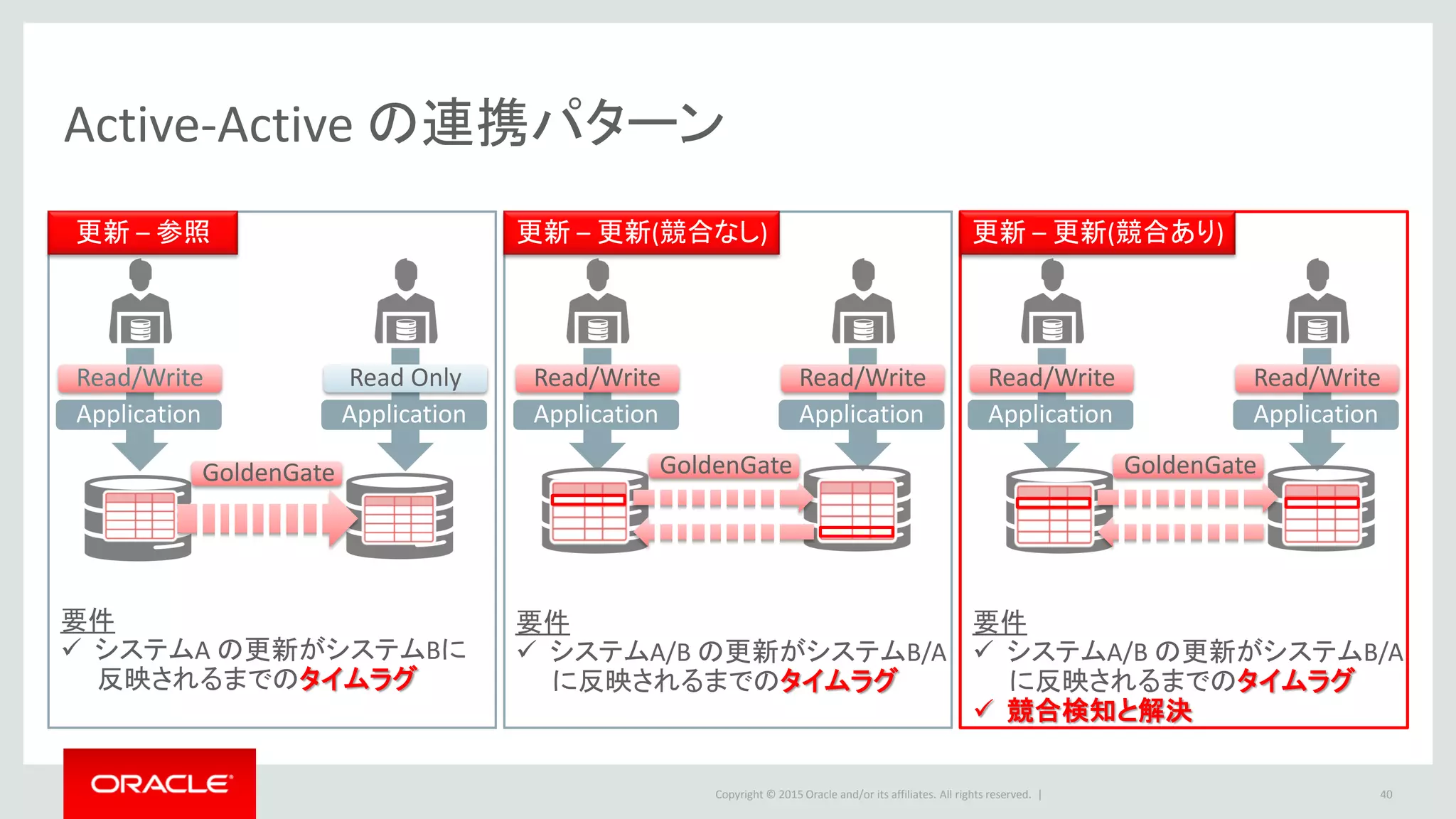

- 39. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Active-Active の連携パターン 39 更新 – 参照 更新 – 更新(競合なし) 更新 – 更新(競合あり) Application Read/Write Application Read Only Application Read/Write Application Read/Write Application Read/Write Application Read/Write GoldenGate GoldenGateGoldenGate 要件 システムA の更新がシステムBに 反映されるまでのタイムラグ 要件 システムA/B の更新がシステムB/A に反映されるまでのタイムラグ 要件 システムA/B の更新がシステムB/A に反映されるまでのタイムラグ 競合検知と解決

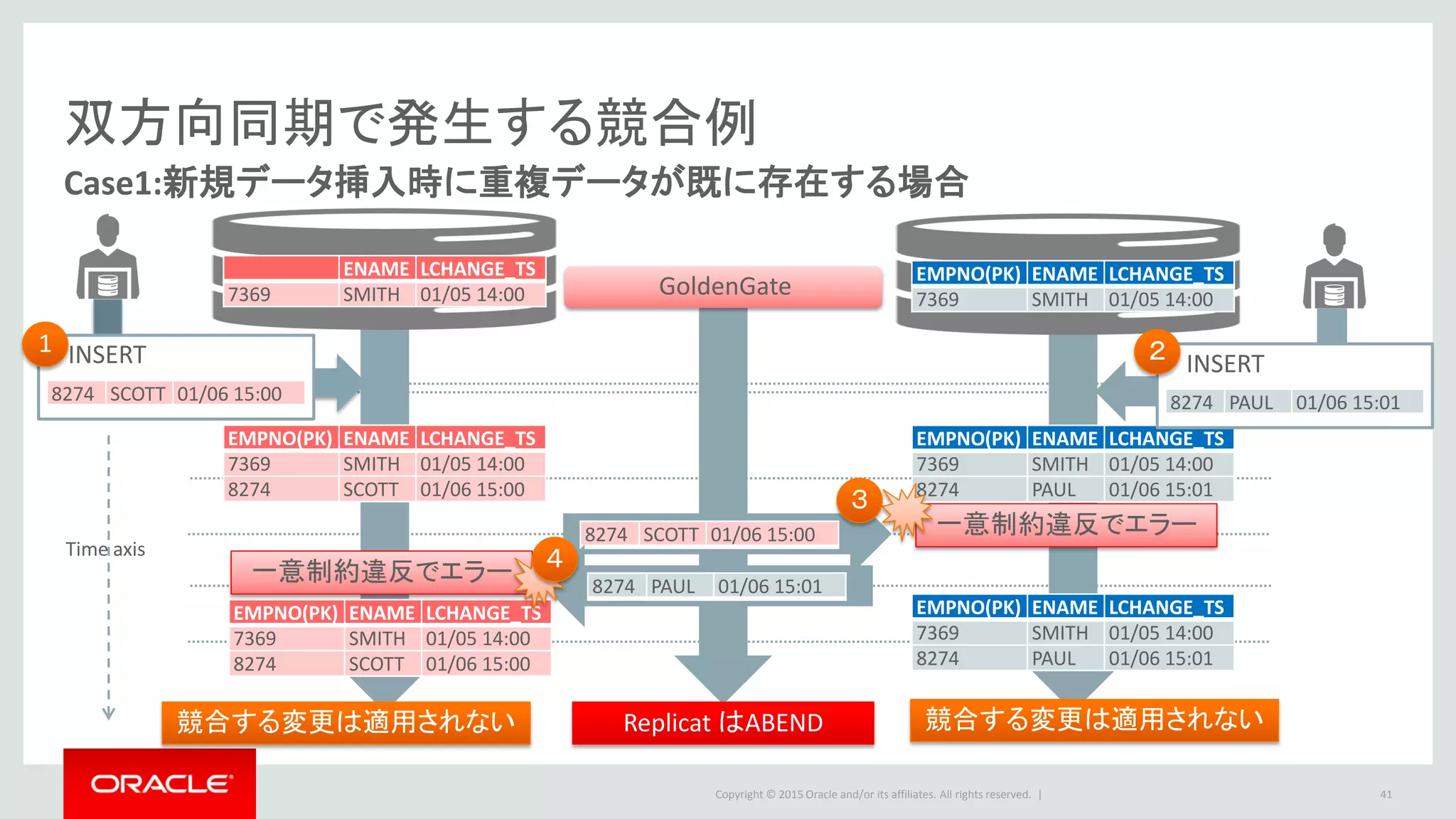

- 40. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | INSERT 双方向同期で発生する競合例 40 Case1:新規データ挿入時に重複データが既に存在する場合 1 ENAME LCHANGE_TS 7369 SMITH 01/05 14:00 8274 SCOTT 01/06 15:00 8274 SCOTT 01/06 15:00 EMPNO(PK) ENAME LCHANGE_TS 7369 SMITH 01/05 14:00 8274 SCOTT 01/06 15:00 EMPNO(PK) ENAME LCHANGE_TS 7369 SMITH 01/05 14:00 EMPNO(PK) ENAME LCHANGE_TS 7369 SMITH 01/05 14:00 8274 PAUL 01/06 15:01 8274 PAUL 01/06 15:01 EMPNO(PK) ENAME LCHANGE_TS 7369 SMITH 01/05 14:00 8274 SCOTT 01/06 15:00 EMPNO(PK) ENAME LCHANGE_TS 7369 SMITH 01/05 14:00 8274 PAUL 01/06 15:01 一意制約違反でエラー 一意制約違反でエラー INSERT 8274 PAUL 01/06 15:01 GoldenGate ２ ３ ４ Replicat はABEND 競合する変更は適用されない競合する変更は適用されない Time axis

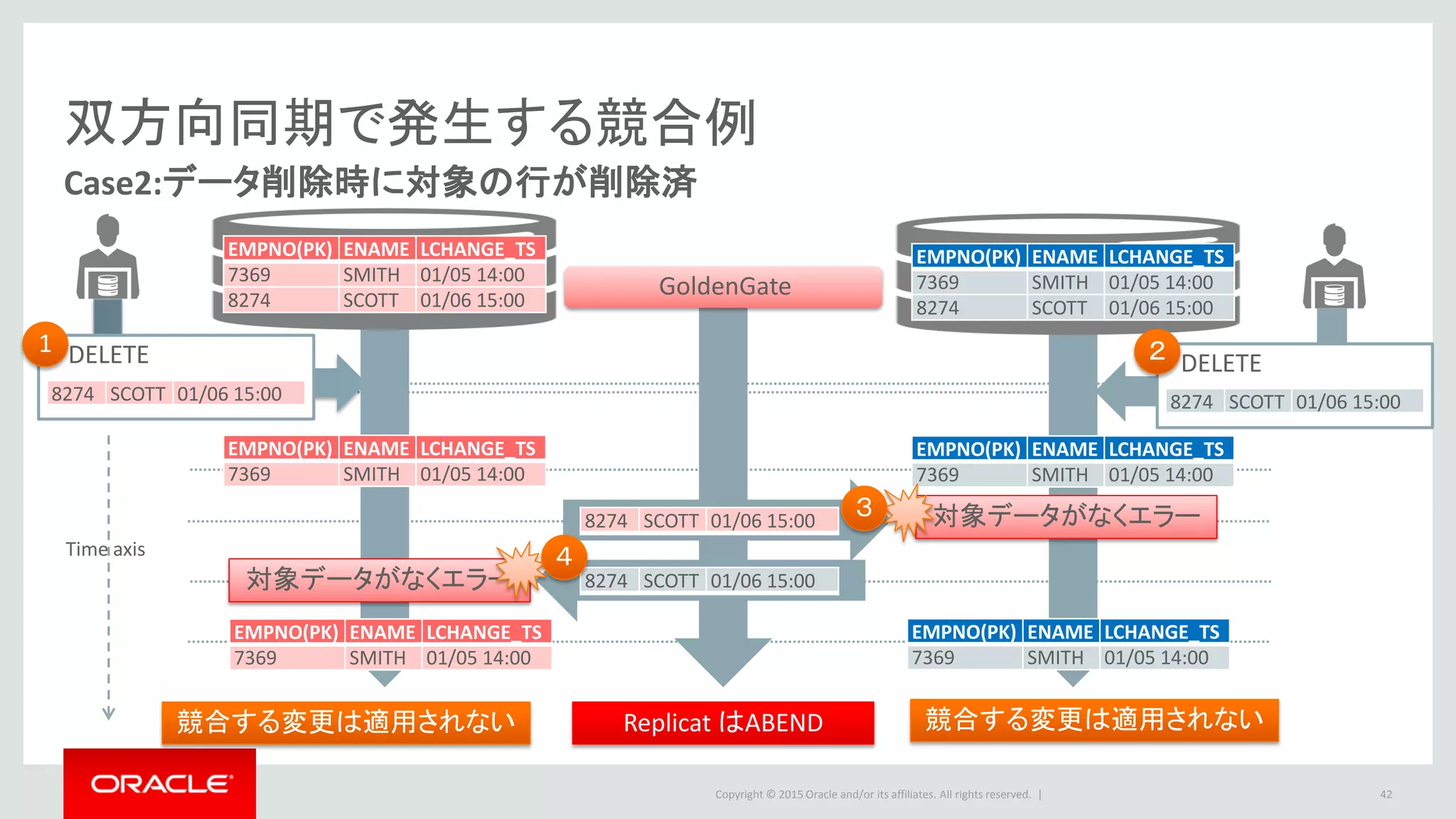

- 41. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | DELETE 双方向同期で発生する競合例 41 Case2:データ削除時に対象の行が削除済 1 8274 SCOTT 01/06 15:00 8274 SCOTT 01/06 15:00 EMPNO(PK) ENAME LCHANGE_TS 7369 SMITH 01/05 14:00 EMPNO(PK) ENAME LCHANGE_TS 7369 SMITH 01/05 14:00 8274 SCOTT 01/06 15:00 EMPNO(PK) ENAME LCHANGE_TS 7369 SMITH 01/05 14:00 EMPNO(PK) ENAME LCHANGE_TS 7369 SMITH 01/05 14:00 対象データがなくエラー 対象データがなくエラー DELETE 8274 SCOTT 01/06 15:00 GoldenGate ２ ３ ４ EMPNO(PK) ENAME LCHANGE_TS 7369 SMITH 01/05 14:00 8274 SCOTT 01/06 15:00 EMPNO(PK) ENAME LCHANGE_TS 7369 SMITH 01/05 14:00 8274 SCOTT 01/06 15:00 Replicat はABEND 競合する変更は適用されない競合する変更は適用されない Time axis

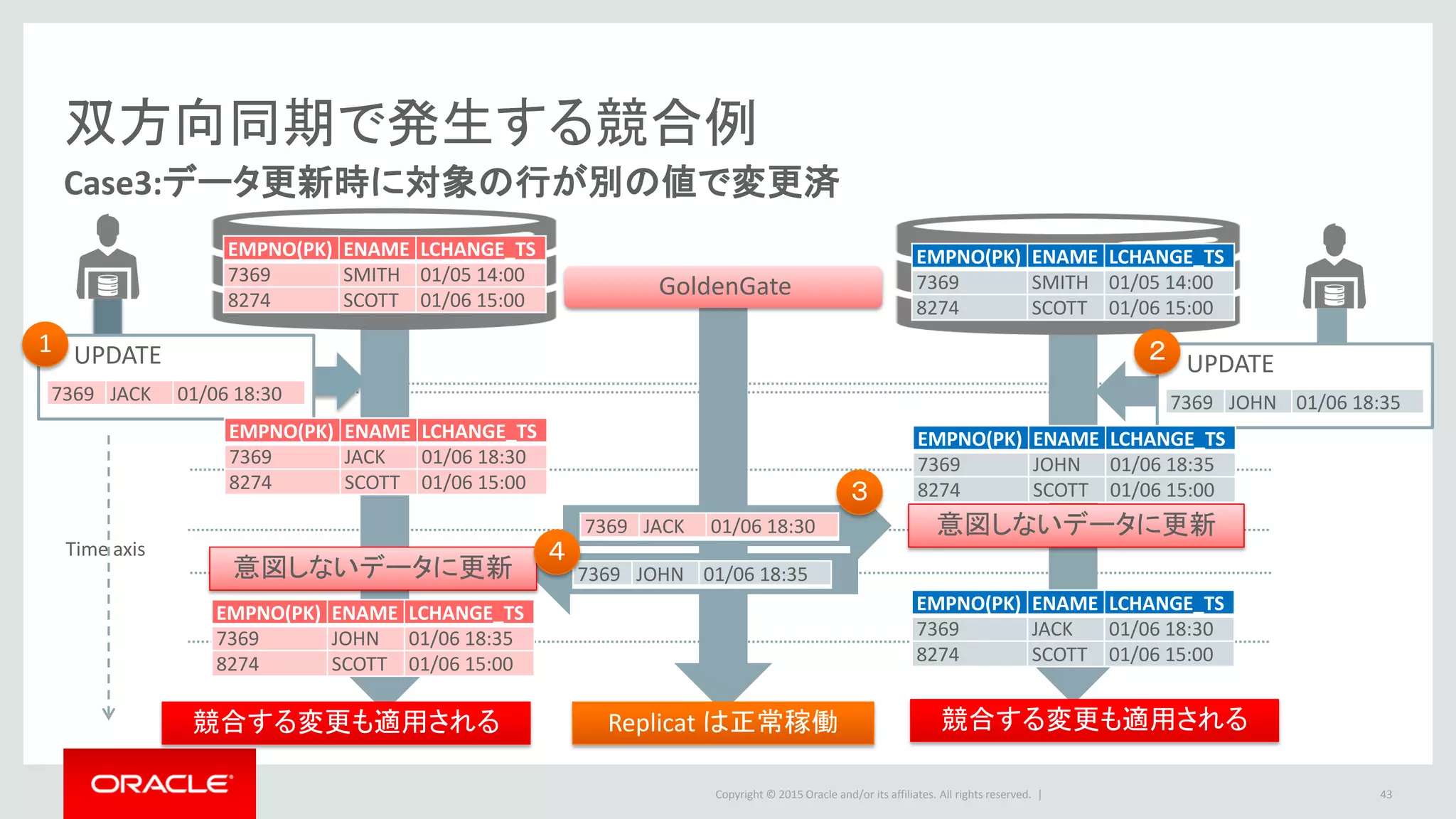

- 42. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | UPDATE 双方向同期で発生する競合例 42 Case3:データ更新時に対象の行が別の値で変更済 1 7369 JACK 01/06 18:30 7369 JACK 01/06 18:30 7369 JOHN 01/06 18:35意図しないデータに更新 意図しないデータに更新 UPDATE 7369 JOHN 01/06 18:35 GoldenGate ２ ３ ４ EMPNO(PK) ENAME LCHANGE_TS 7369 SMITH 01/05 14:00 8274 SCOTT 01/06 15:00 EMPNO(PK) ENAME LCHANGE_TS 7369 SMITH 01/05 14:00 8274 SCOTT 01/06 15:00 EMPNO(PK) ENAME LCHANGE_TS 7369 JACK 01/06 18:30 8274 SCOTT 01/06 15:00 EMPNO(PK) ENAME LCHANGE_TS 7369 JOHN 01/06 18:35 8274 SCOTT 01/06 15:00 EMPNO(PK) ENAME LCHANGE_TS 7369 JOHN 01/06 18:35 8274 SCOTT 01/06 15:00 EMPNO(PK) ENAME LCHANGE_TS 7369 JACK 01/06 18:30 8274 SCOTT 01/06 15:00 Replicat は正常稼働 競合する変更も適用される競合する変更も適用される Time axis

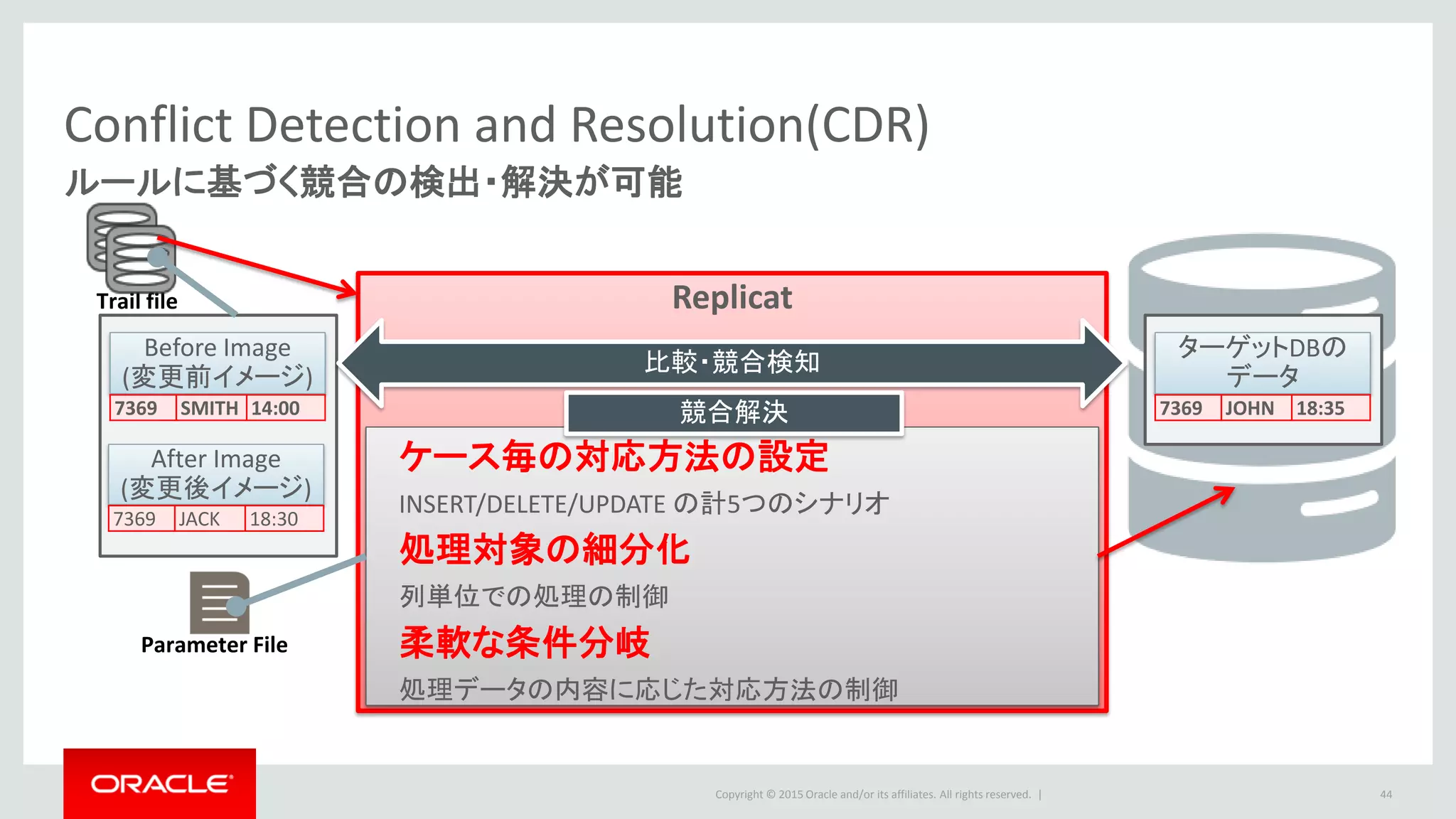

- 43. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Replicat Conflict Detection and Resolution(CDR) 43 ルールに基づく競合の検出・解決が可能 ケース毎の対応方法の設定 INSERT/DELETE/UPDATE の計5つのシナリオ 処理対象の細分化 列単位での処理の制御 柔軟な条件分岐 処理データの内容に応じた対応方法の制御 Trail file Before Image (変更前イメージ) 7369 SMITH 14:00 After Image (変更後イメージ) 7369 JACK 18:30 ターゲットDBの データ 7369 JOHN 18:35 比較・競合検知 競合解決 Parameter File

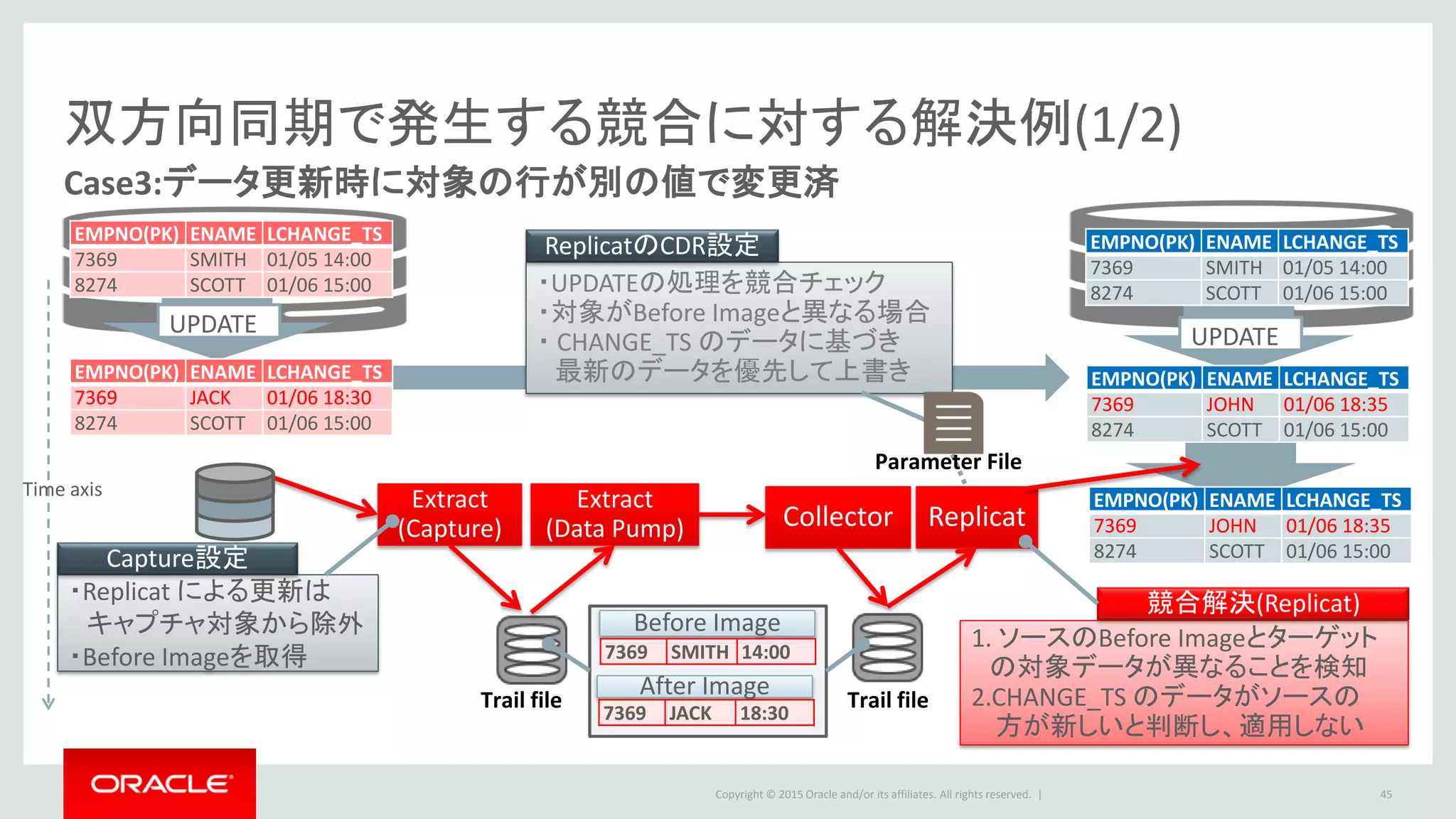

- 44. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | 双方向同期で発生する競合に対する解決例(1/2) 44 Case3:データ更新時に対象の行が別の値で変更済 Extract (Capture) Extract (Data Pump) Collector Replicat Trail file Trail file 1. ソースのBefore Imageとターゲット の対象データが異なることを検知 2.CHANGE_TS のデータがソースの 方が新しいと判断し、適用しない ・Replicat による更新は キャプチャ対象から除外 ・Before Imageを取得 ・UPDATEの処理を競合チェック ・対象がBefore Imageと異なる場合 ・ CHANGE_TS のデータに基づき 最新のデータを優先して上書き ReplicatのCDR設定 競合解決(Replicat) Capture設定 EMPNO(PK) ENAME LCHANGE_TS 7369 SMITH 01/05 14:00 8274 SCOTT 01/06 15:00 EMPNO(PK) ENAME LCHANGE_TS 7369 JACK 01/06 18:30 8274 SCOTT 01/06 15:00 UPDATE EMPNO(PK) ENAME LCHANGE_TS 7369 SMITH 01/05 14:00 8274 SCOTT 01/06 15:00 EMPNO(PK) ENAME LCHANGE_TS 7369 JOHN 01/06 18:35 8274 SCOTT 01/06 15:00 UPDATE Before Image 7369 SMITH 14:00 After Image 7369 JACK 18:30 EMPNO(PK) ENAME LCHANGE_TS 7369 JOHN 01/06 18:35 8274 SCOTT 01/06 15:00 Parameter File Time axis

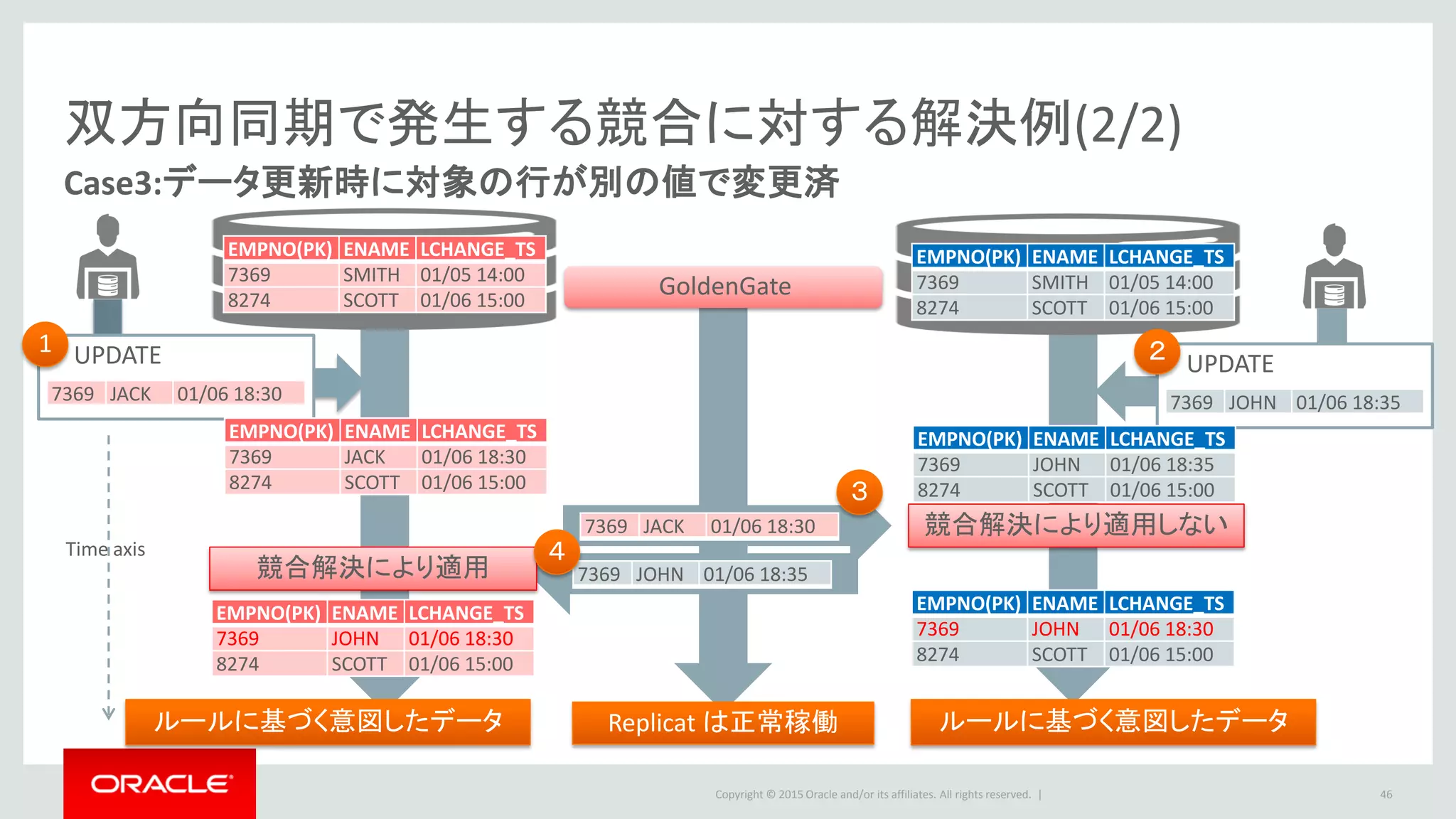

- 45. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | UPDATE 双方向同期で発生する競合に対する解決例(2/2) 45 Case3:データ更新時に対象の行が別の値で変更済 1 7369 JACK 01/06 18:30 7369 JACK 01/06 18:30 7369 JOHN 01/06 18:35競合解決により適用 競合解決により適用しない UPDATE 7369 JOHN 01/06 18:35 GoldenGate ２ ３ ４ EMPNO(PK) ENAME LCHANGE_TS 7369 SMITH 01/05 14:00 8274 SCOTT 01/06 15:00 EMPNO(PK) ENAME LCHANGE_TS 7369 SMITH 01/05 14:00 8274 SCOTT 01/06 15:00 EMPNO(PK) ENAME LCHANGE_TS 7369 JACK 01/06 18:30 8274 SCOTT 01/06 15:00 EMPNO(PK) ENAME LCHANGE_TS 7369 JOHN 01/06 18:35 8274 SCOTT 01/06 15:00 EMPNO(PK) ENAME LCHANGE_TS 7369 JOHN 01/06 18:30 8274 SCOTT 01/06 15:00 EMPNO(PK) ENAME LCHANGE_TS 7369 JOHN 01/06 18:30 8274 SCOTT 01/06 15:00 Replicat は正常稼働ルールに基づく意図したデータ ルールに基づく意図したデータ Time axis

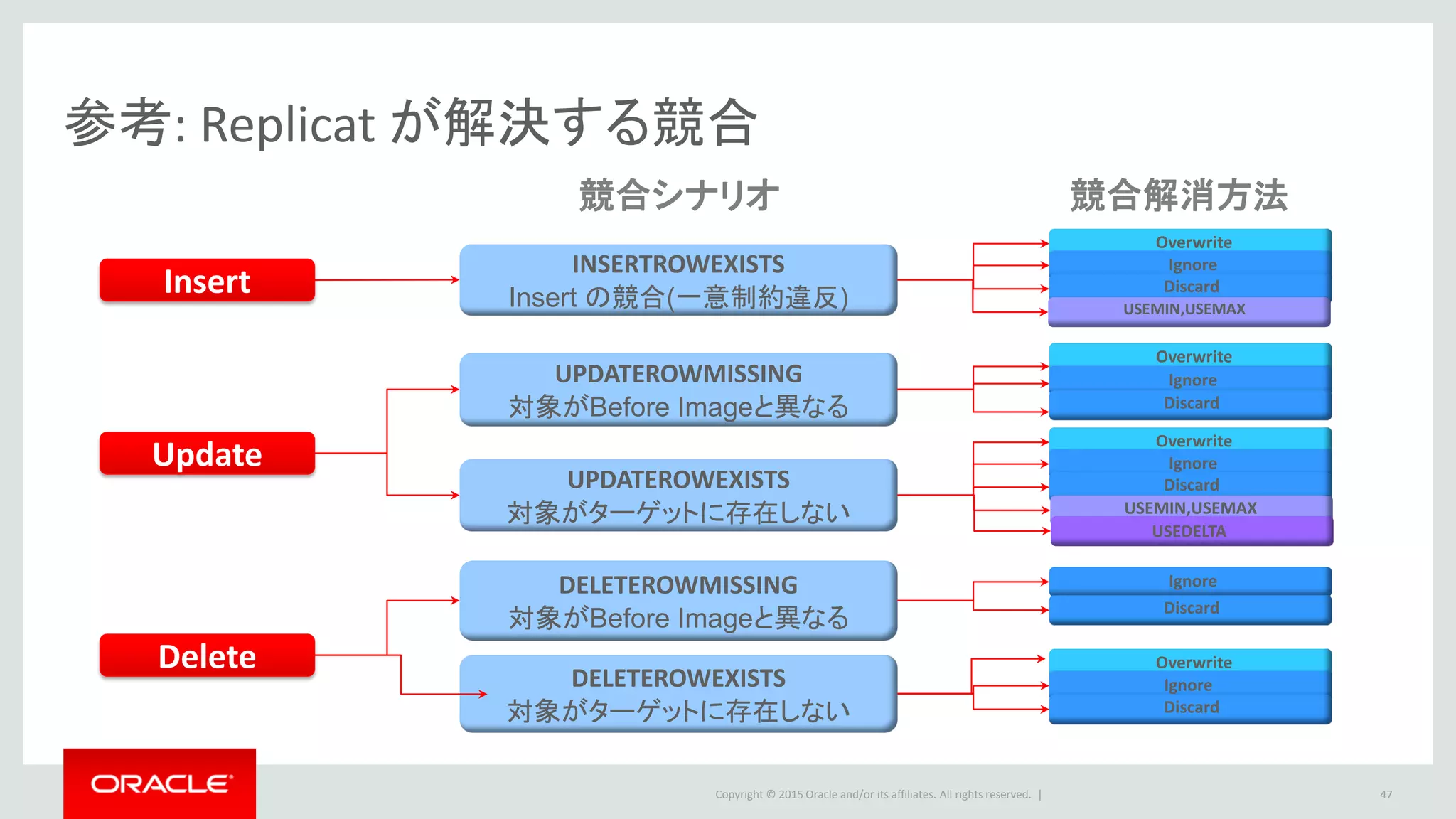

- 46. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | 参考: Replicat が解決する競合 46 INSERTROWEXISTS Insert の競合(一意制約違反) Insert Overwrite Ignore Discard USEMIN,USEMAX UPDATEROWMISSING 対象がBefore Imageと異なる Update Overwrite Ignore Discard UPDATEROWEXISTS 対象がターゲットに存在しない Overwrite Ignore Discard USEMIN,USEMAX USEDELTA DELETEROWMISSING 対象がBefore Imageと異なる Delete Ignore Discard DELETEROWEXISTS 対象がターゲットに存在しない Overwrite Ignore Discard 競合シナリオ 競合解消方法
- 47. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Agenda Oracle GoldenGate アーキテクチャ DDL/SEQUENCE レプリケーション Oracle Real Application Clusters(RAC)環境/ マルチテナント・コンテナ・データベース(CDB) 環境 双方向同期 Appendix 1 2 3 4 47 5

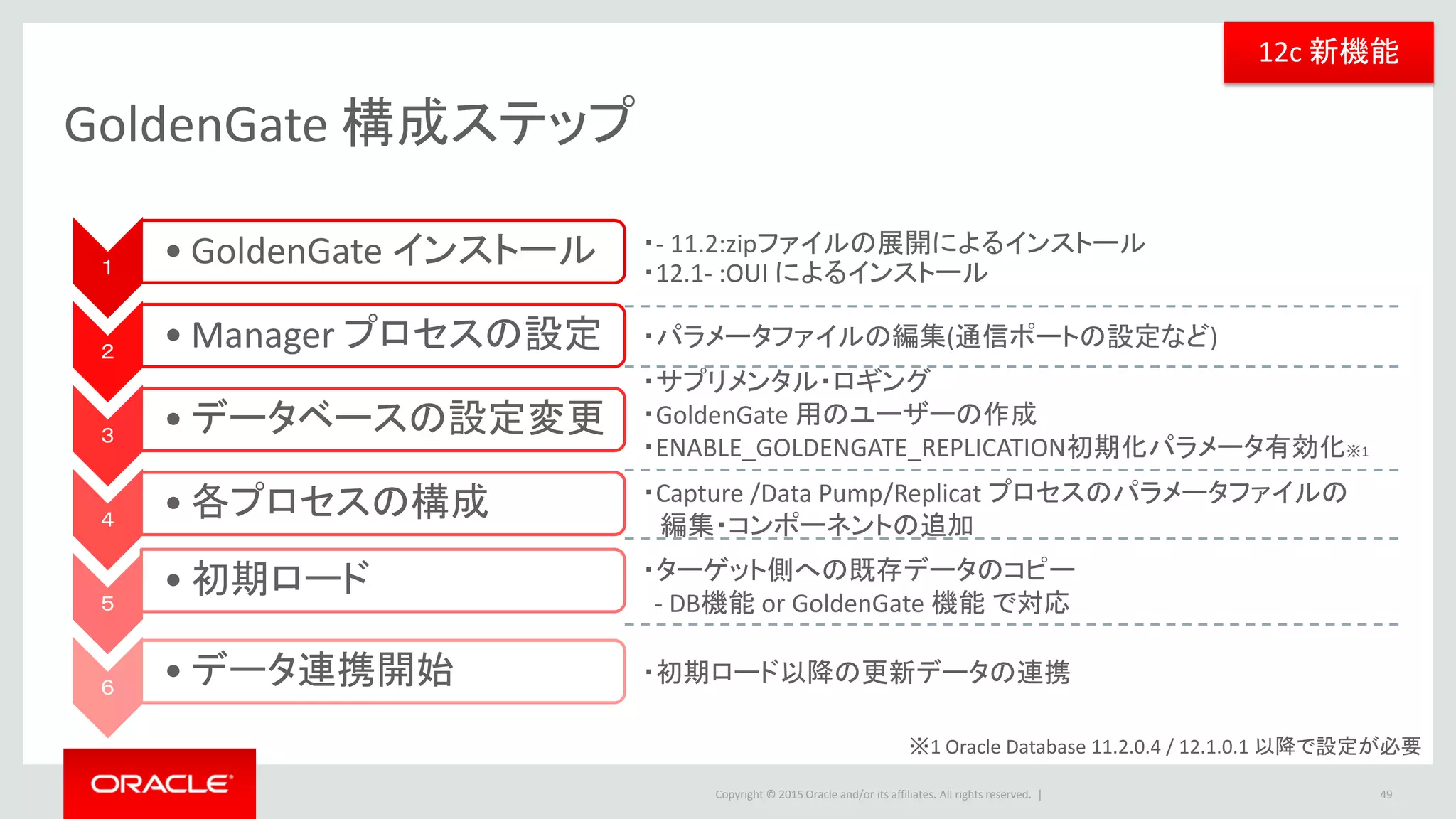

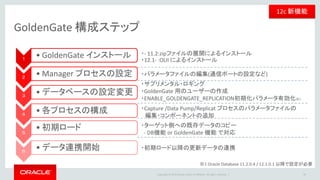

- 48. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | GoldenGate 構成ステップ １ • GoldenGate インストール ２ • Manager プロセスの設定 ３ • データベースの設定変更 ４ • 各プロセスの構成 ５ • 初期ロード ６ • データ連携開始 48 ・- 11.2:zipファイルの展開によるインストール ・12.1- :OUI によるインストール ・パラメータファイルの編集(通信ポートの設定など) ・サプリメンタル・ロギング ・GoldenGate 用のユーザーの作成 ・ENABLE_GOLDENGATE_REPLICATION初期化パラメータ有効化※1 ・Capture /Data Pump/Replicat プロセスのパラメータファイルの 編集・コンポーネントの追加 ・ターゲット側への既存データのコピー - DB機能 or GoldenGate 機能 で対応 ・初期ロード以降の更新データの連携 ※1 Oracle Database 11.2.0.4 / 12.1.0.1 以降で設定が必要 12c 新機能

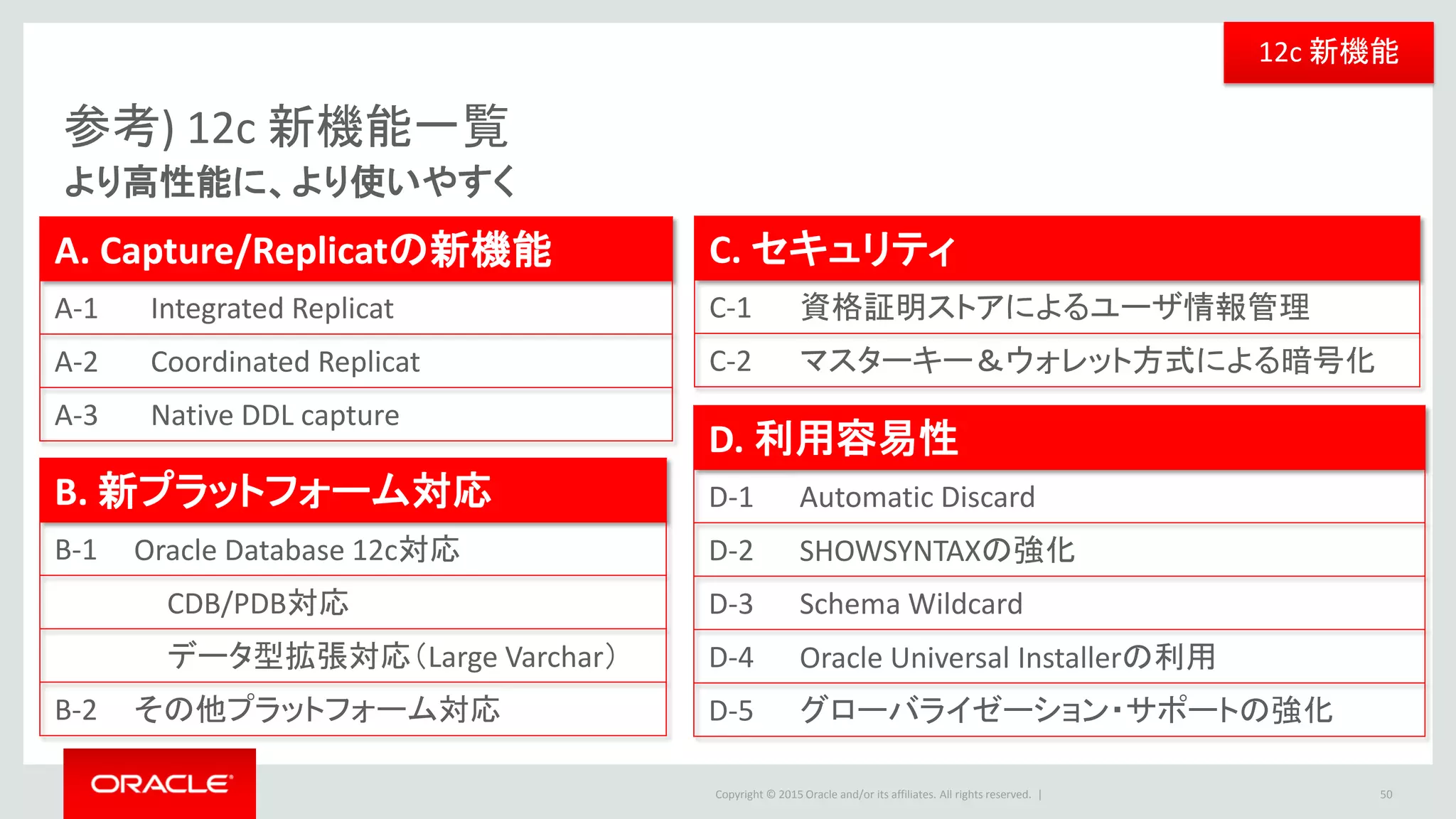

- 49. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | より高性能に、より使いやすく 参考) 12c 新機能一覧 A. Capture/Replicatの新機能 A-1 Integrated Replicat A-2 Coordinated Replicat A-3 Native DDL capture B. 新プラットフォーム対応 B-1 Oracle Database 12c対応 CDB/PDB対応 データ型拡張対応（Large Varchar） B-2 その他プラットフォーム対応 C. セキュリティ C-1 資格証明ストアによるユーザ情報管理 C-2 マスターキー＆ウォレット方式による暗号化 D. 利用容易性 D-1 Automatic Discard D-2 SHOWSYNTAXの強化 D-3 Schema Wildcard D-4 Oracle Universal Installerの利用 D-5 グローバライゼーション・サポートの強化 12c 新機能 49

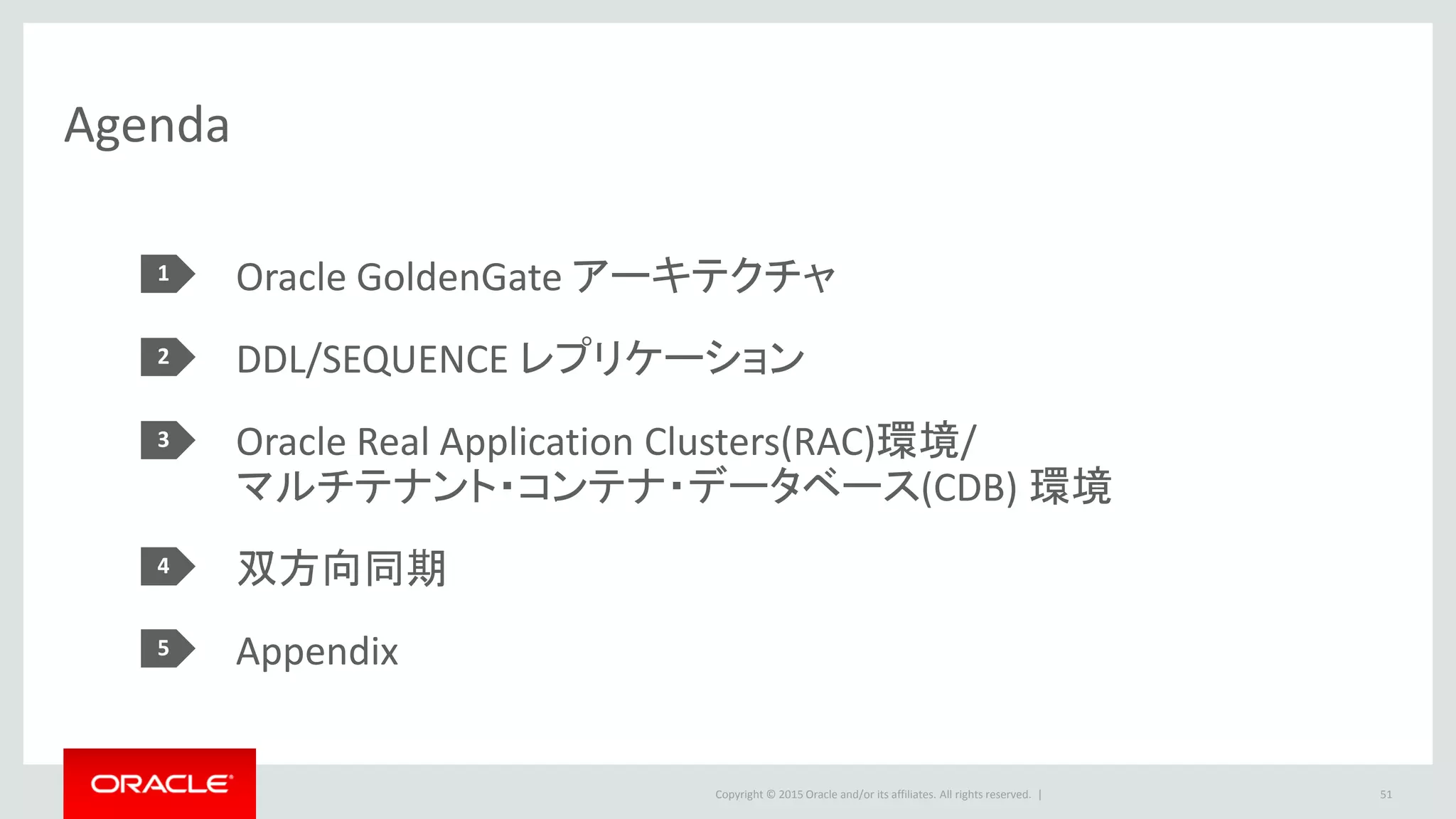

- 50. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Agenda Oracle GoldenGate アーキテクチャ DDL/SEQUENCE レプリケーション Oracle Real Application Clusters(RAC)環境/ マルチテナント・コンテナ・データベース(CDB) 環境 双方向同期 Appendix 1 2 3 4 50 5

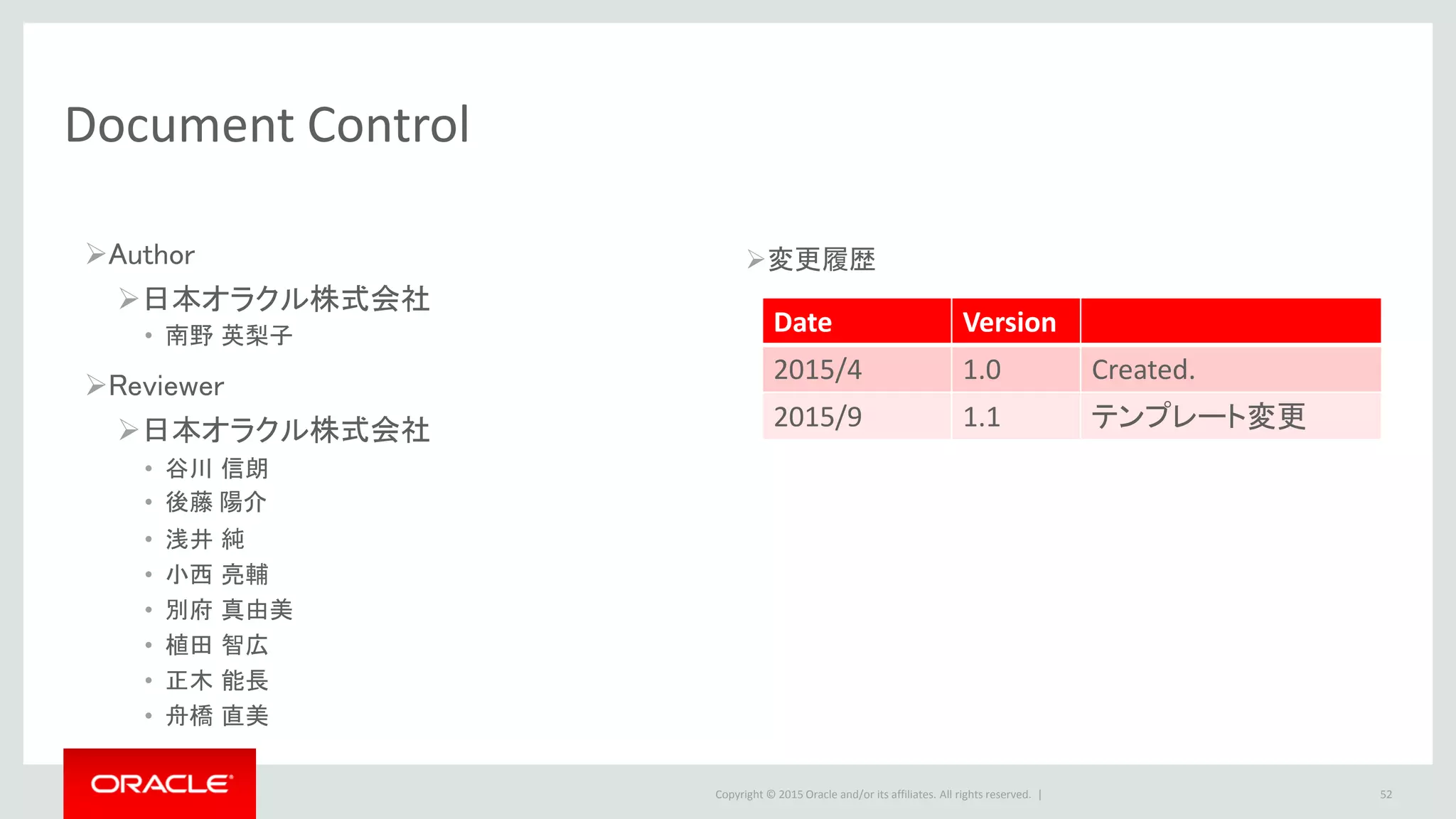

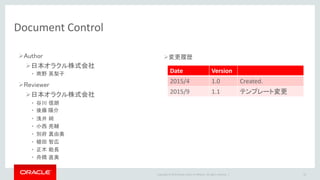

- 51. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | Document Control Author 日本オラクル株式会社 • 南野 英梨子 Reviewer 日本オラクル株式会社 • 谷川 信朗 • 後藤 陽介 • 浅井 純 • 小西 亮輔 • 別府 真由美 • 植田 智広 • 正木 能長 • 舟橋 直美 変更履歴 Date Version 2015/4 1.0 Created. 2015/9 1.1 テンプレート変更 2016/2 1.2 先頭スライド削除 51
- 52. Copyright © 2016Oracle and/or its affiliates. All rights reserved. |
- 53. Copyright © 2016Oracle and/or its affiliates. All rights reserved. | 53
