Dokumen ini membahas dasar-dasar CorelDRAW serta perbandingan antara grafik vektor dan bitmap. Grafik vektor dibuat dengan menggunakan kurva matematis dan tidak tergantung pada resolusi, sedangkan grafik bitmap terdiri dari pixel yang bergantung pada resolusi dan ukuran gambar. CorelDRAW adalah aplikasi desain yang user-friendly, banyak digunakan untuk membuat desain logo, publikasi, dan ilustrasi dengan kemampuan mengolah teks dan gambar secara efektif.

1. DASAR-DASAR CORELDRAW
Bitmap dan Raster
ZAINUL ARIFIN, S. KOM
SMK NEGERI 1 PUNGGING - MOJOKERTO

2. GRAFIK VEKTOR ADALAH……???
Grafik Vektor adalah grafik yang dibentuk oleh garis-garis dan
kurva berbasis matematika. Gambar ditampilkan berdasarkan
perhitungan koordinat geometris. Grafik Vektor sendiri banyak
digunakan dalam pembuatan desain teks dan logo.
Kualitas yang dihasilkan dari Grafik Vektor tidak bergantung
pada tinggi rendahnya resolusi grafik tersebut, yang berarti
gambar vektor dapat diubah-ubah ukurannya tanpa
menambah resolusinya, jadi mau diubah keukuran terbesar
sekalipun gambar akan tetap tajam dan halus alias tidak
pecah. Grafik Vektor memiliki bentuk file dengan format *.eps,
*.wmf, *.ai, pdf, dan lain-lain sesuai program aplikasi yang
digunakan.

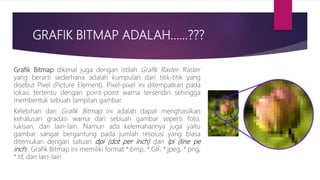

3. GRAFIK BITMAP ADALAH……???
Grafik Bitmap dikenal juga dengan istilah Grafik Raster. Raster
yang berarti sederhana adalah kumpulan dari titik-titik yang
disebut Pixel (Picture Element). Pixel-pixel ini ditempatkan pada
lokasi tertentu dengan point-point warna tersendiri sehingga
membentuk sebuah tampilan gambar.
Kelebihan dari Grafik Bitmap ini adalah dapat menghasilkan
kehalusan gradasi warna dari sebuah gambar seperti foto,
lukisan, dan lain-lain. Namun ada kelemahannya juga yaitu
gambar sangat bergantung pada jumlah resolusi yang biasa
ditemukan dengan satuan dpi (dot per inch) dan lpi (line pe
inch). Grafik Bitmap ini memiliki format *.bmp, *.GIF, *.jpeg, *.png,
*.tif, dan lain-lain

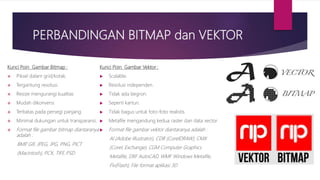

4. PERBANDINGAN BITMAP dan VEKTOR
Kunci Poin Gambar Bitmap :
 Piksel dalam grid/kotak.
 Tergantung resolusi.
 Resize mengurangi kualitas
 Mudah dikonversi.
 Terbatas pada persegi panjang
 Minimal dukungan untuk transparansi.
 Format file gambar bitmap diantaranya
adalah :
BMP, GIF, JPEG, JPG, PNG, PICT
(Macintosh), PCX, TIFF, PSD
Kunci Poin Gambar Vektor :
 Scalable.
 Resolusi independen.
 Tidak ada begron.
 Seperti kartun.
 Tidak bagus untuk foto-foto realistis.
 Metafile mengandung kedua raster dan data vector
 Format file gambar vektor diantaranya adalah :
AI (Adobe Illustrator), CDR (CorelDRAW), CMX
(Corel, Exchange), CGM Computer Graphics
Metafile, DXF AutoCAD, WMF Windows Metafile,
Flv(Flash), File format aplikasi 3D

5. DASAR-DASAR CORELDRAW
ZAINUL ARIFIN, S. KOM
SMK NEGERI 1 PUNGGING - MOJOKERTO

6. PENGENALAN CorelDRAW
Coreldraw adalah sebuah program aplikasi
komputer yang dirancang khusus untuk keperluan
desain terutama untuk editor grafik vektor.
Dikembangkan oleh peusahaan perangkat lunak
yang bernama corel yang bermakas di ottawa,
kanada. Coreldraw diciptakan untuk memenuhi
kebutuhan pengolahan gambar, aplikasi ini banyak
digunakan pada pekejaan dibidang percetakan
ataupun publikasi dan perkerjaan lain yang terkait
dalam dunia visualisasi.

7. KELEBIHAN CorelDRAW
 Gambar yang dihasilkan berbasis vektor jadi kita dapat menekan ukuran gambar kita
ketingkat yang paling rendah, namun hasil tetap tajam.
 CorelDRAW sendiri memiliki tampilan yang user friendly, sehingga memudahkan kita
dalam menggunakan tool-tool yang ada.
 Dalam pengolahan teks dengan gambar, aplikasi ini mampu mengkolaborasikanya
dengan baik.
 CorelDRAW saat ini sudah memiliki komunitas yang banya, jadi kita tidak akan kesulitan
untuk belajar, karena banyak tutorial, tips dan trik yang dibuat oleh pengguna lain.

8. FUNGSI CorelDRAW
 CorelDRAW banyak digunakan untuk membuat desain logo atau simbol, terutama logo dua
dimensi, karena aplikasi ini memiliki kemudahan dalam mengolah garis dan warna.
 Dapat digunakan sebagai alat untuk mendesain kebutuhan publikasi offline atau periklanan
seperti membuat desain brosur, undangan, leaflet, dan lain-lain.
 Aplikasi ini dapat membaca semua jenis font, sehingga akan mempermudah untuk lebih
mengeksplorasi desain dan tulisan.
 Dalam pembuatan buku CorelDRAW juga sering digunakan untuk mendesain sampul atau
cover buku.
 Membuat gambar ilustrasi juga bisa dilakukan dengan aplikasi ini, terutama gambar dengan
dominan lengkungan, garis, dan sudut, karena CorelDRAW memiliki tingkat ukuran akurasi yang
tinggi.

9. INTERFACE CorelDRAW

10. INTERFACE CorelDRAW
KETERANGAN :
1. Title Bar : Berisi Nama Program yang sedang kita pakai dan nama file yang sedang dikerjakan.
2. Menu Bar : Berisi nama-nama perintah untuk berbagai macam pekerjaan.
3. Standard Bar : Berisi ikon untuk memproses gambar.
4. Property Bar : Mengatur Property dari work area.
5. Tool Box : Kumpulan alat untuk menggambar atau memodifikasi gambar.
6. Work Area : Area kerja Corel Draw.
7. Ruler : Alat bantu untuk membuat objek gambar yang memerlukan ketepatan ukuran.
8. H Scroll Bar : Menggulung layar ke arah horizontal.
9. V Scroll Bar : Menggulung layar ke arah vertical.
10. Collor Pallate : Mengatur warna dari work area.

11. TOOLBOX pada CorelDRAW
• KETERANGAN :
• Pick Tool : Untuk memilih, mengubah ukuran,
dan menggeser objek
• Shape Tool : Untuk memodifikasi dan editing objek
• Croop Tool : Untuk memotong dan mengubah
ukuran objek
• Zoom Tool : Untuk memperbesar dan
memperkecil tampilan workspace
• Free Hand Tool : untuk membuat objek dari bentuk
garis
• Smart Fill Tool : untuk mewarnai sebuah objek
• Rectangle Tool : untuk membuat objek dari bentuk
kotak
• Ellipse Tool : untuk membuat objek elips dan lingkaran
• Polygon Tool : untuk membuat objek bentuk poligon
• Basic Shapes : Untuk membuat objek khusus
• Text Tool : Untuk membuat text
• Table Tool : Untuk membuat sebuah tabel
• Interactive Blend Tool: pengaturan efek khusus
• Eyedropper Tool : untuk mencari warna tertentu dan
pemberian suatu warna
• Fill Tool : Untuk pengaturan warna isian suatu objek
• Interactive Fill Tool : pemberian warna interacti

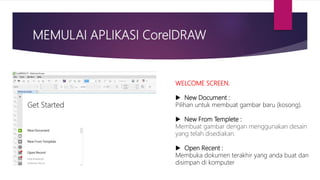

12. MEMULAI APLIKASI CorelDRAW
WELCOME SCREEN.
 New Document :
Pilihan untuk membuat gambar baru (kosong).
 New From Templete :
Membuat gambar dengan menggunakan desain
yang telah disediakan.
 Open Recent :
Membuka dokumen terakhir yang anda buat dan
disimpan di komputer

13. FUNGSI DASAR APLIKASI CorelDRAW
MEMBUAT DOKUMEN BARU.
 Klik Menu File >> New (CTRL + N)
Perintah untu membuat lembar kerja baru

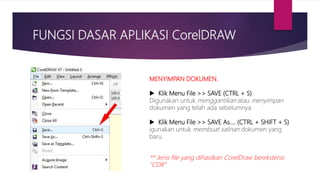

14. FUNGSI DASAR APLIKASI CorelDRAW
MENYIMPAN DOKUMEN.
 Klik Menu File >> SAVE (CTRL + S)
Digunakan untuk menggantikan atau menyimpan
dokumen yang telah ada sebelumnya
 Klik Menu File >> SAVE As…. (CTRL + SHIFT + S)
igunakan untuk membuat salinan dokumen yang
baru.
** Jenis file yang dihasilkan CorelDraw berekstensi
“CDR”

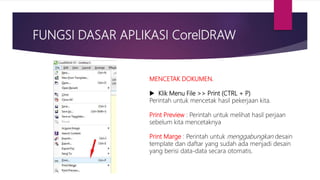

15. FUNGSI DASAR APLIKASI CorelDRAW
MENCETAK DOKUMEN.
 Klik Menu File >> Print (CTRL + P)
Perintah untuk mencetak hasil pekerjaan kita.
Print Preview : Perintah untuk melihat hasil perjaan
sebelum kita mencetaknya
Print Marge : Perintah untuk menggabungkan desain
template dan daftar yang sudah ada menjadi desain
yang berisi data-data secara otomatis.
