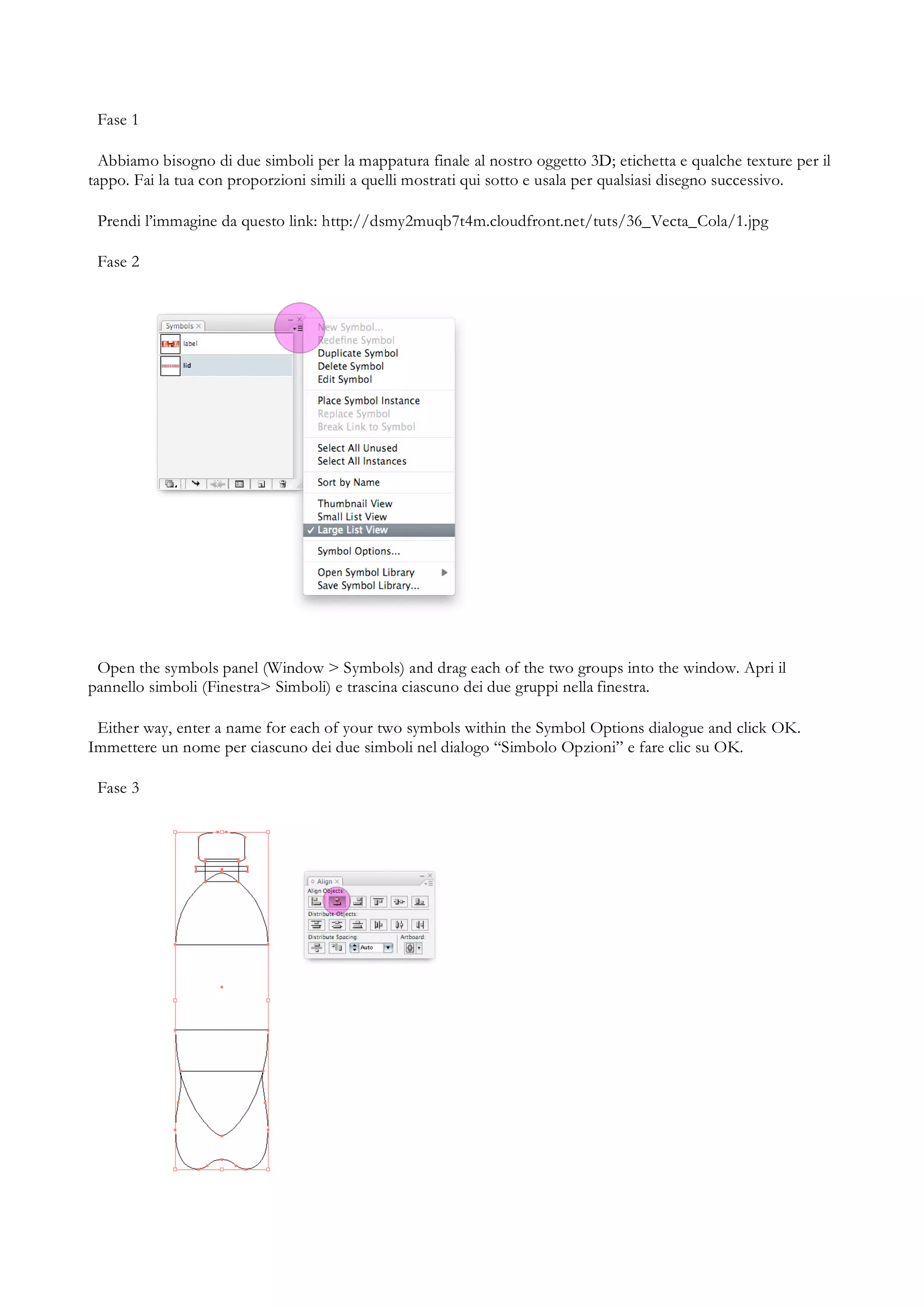

1. Fase 1
Abbiamo bisogno di due simboli per la mappatura finale al nostro oggetto 3D; etichetta e qualche texture per il
tappo. Fai la tua con proporzioni simili a quelli mostrati qui sotto e usala per qualsiasi disegno successivo.
Prendi l’immagine da questo link: http://dsmy2muqb7t4m.cloudfront.net/tuts/36_Vecta_Cola/1.jpg
Fase 2
Open the symbols panel (Window > Symbols) and drag each of the two groups into the window. Apri il
pannello simboli (Finestra> Simboli) e trascina ciascuno dei due gruppi nella finestra.
Either way, enter a name for each of your two symbols within the Symbol Options dialogue and click OK.
Immettere un nome per ciascuno dei due simboli nel dialogo “Simbolo Opzioni” e fare clic su OK.
Fase 3

2. Utilizzare gli strumenti di disegno per formare le figure necessarie per una silhouette di una bottiglia di cola..
Allineali tutti al centro.
Fase 4
Utilizza Pathfinder (“Elaborazione tracciati”) per unire le forme. Quindi espandere le forme in modo da avere
poi un oggetto completo.
Fase 5

3. Tracciare una linea verticale a metà del vostro oggetto bottiglia. Quindi allineare i due oggetti a livello centrale.
Ora cliccate strumento “Scomponi” ed espandere il risultato. L'oggetto sarà stato diviso nettamente in due.
Separare le due metà (Oggetti> Separa) e cancellarne una.
Fase 6
Continuaiamo a dividere il nostro oggetto, questa volta con una serie di linee orizzontali. Avremo una serie di
pezzi in modo che ogni zona della bottiglia avrà un proprio colore e le proprietà di trasparenza. Inizia con una
linea per separare la parte superiore della bottiglia dal resto, lì inizierà l'etichetta, e un altro per la plastica sotto
l'etichetta. Continuare con questo metodo fino a quando il disegno corrisponde l'immagine in alto.
Fase 7

4. Prendi “elaborazione tracciato”. Non hai bisogno di raggruppare le linee orizzontali insieme, basta selezionare
tutto il contenuto della pagina e fare clic su Scomponi. Espandere l'oggetto come hai fatto prima. Poi separare
(Oggetto> Separa) per rilasciare le sezioni bottiglia.
Passo 8
Utilizzare lo strumento selezione diretta per selezionare quattro dei nodi lungo il bordo del vostro oggetto
(come di seguito evidenziato). Quindi premere Elimina per rimuoverle.
Passo 9
Dare a ciascuna delle cinque sezioni della bottiglia un colore e lasciare lo spessore del tratto di 1px.

5. Passo 10
Seleziona tutte le sezioni bottiglia e raggruppale (Oggetto> Raggruppa).
Passo 11

6. Seleziona il tuo vettore-bottiglia ora raggruppati. Vai a Effetto> 3D> Rivoluzione e fai clic su Anteprima nella
finestra di dialogo Opzioni visualizzata. Ti verrà presentato con un rendering 3D del tuo vettore, girato di 360 °
attorno al bordo sinistro di default.
Assegna le opzioni della figura in basso:

7. Passo 12
All'interno del dialogo “Rivoluzione 3D” fare clic su Opzioni sulla Map Art, che apre il dialogo Mapping.
Selezionare le superfici.

8. Fai clic su Illustrazione Ombra quindi fare clic su OK. Nel dialogo Opzioni 3D, giocare con l'angolo, la
prospettiva e l'illuminazione (sotto Altre opzioni) finché non si è soddisfatti del risultato. Quindi fare clic su OK.
Passo 13
Ora abbiamo una bella bottiglia 3D con un'etichetta e un po' di texture, dobbiamo risolvere la questione della
trasparenza.
1. Selezionando la bottiglia 3D e riducendo l'opacità nel pannello trasparenza.
2. Oppure si potrebbe espandere il gruppo nel pannello Livelli o doppio clic sull'oggetto per scegliere gli
elementi del gruppo. Selezionando solo quelli cui abbiamo bisogno e alterando la loro opacità possiamo dare la
nostra bottiglia un look trasparente.
Passo 14

9. 3. Aprite il vostro pannello Aspetto (Finestra> Aspetto) e utilizzare lo strumento selezione diretta per cliccare
su un vettore la cui trasparenza si desidera modificare. Nel pannello Aspetto ora è possibile isolare le proprietà di
trasparenza di questo oggetto. Puoi farlo cliccando sull’attributo Stroke e modificando il valore nel pannello di
trasparenza.

10. Passo 15
Se pensi che la bottiglia debba essere in piedi su qualcosa, fare un ellisse, dargli una sfumatura radiale dal 50%
nero al bianco e scala in verticale, come nell'immagine qui sopra.
