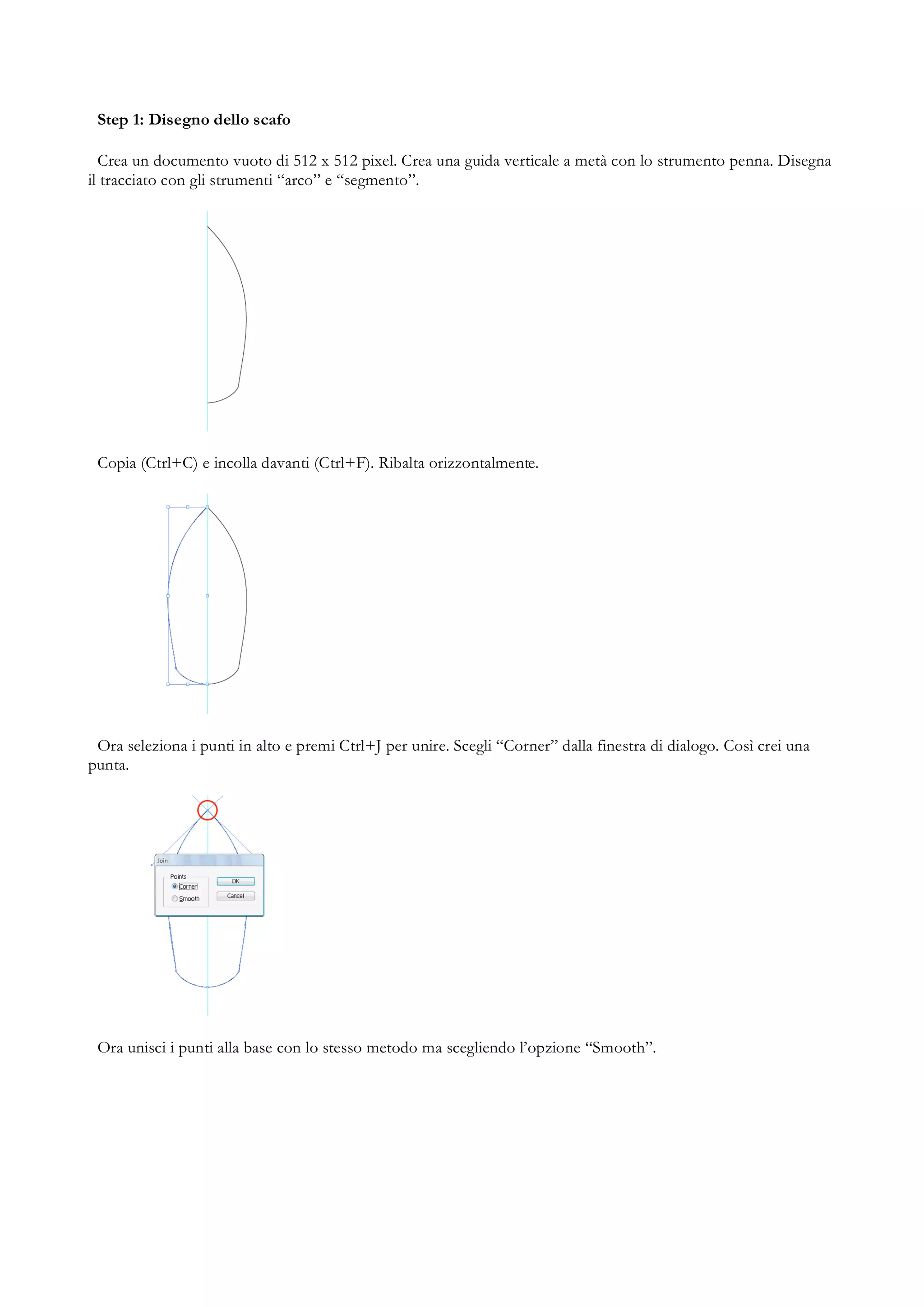

1. Step 1: Disegno dello scafo
Crea un documento vuoto di 512 x 512 pixel. Crea una guida verticale a metà con lo strumento penna. Disegna
il tracciato con gli strumenti “arco” e “segmento”.
Copia (Ctrl+C) e incolla davanti (Ctrl+F). Ribalta orizzontalmente.
Ora seleziona i punti in alto e premi Ctrl+J per unire. Scegli “Corner” dalla finestra di dialogo. Così crei una
punta.
Ora unisci i punti alla base con lo stesso metodo ma scegliendo l’opzione “Smooth”.

2. Seleziona “elaborazione tracciati” e quindi “combina” e “unifica”.
Il profilo del razzo è completo. Seleziona tutto, apri il menù ‘Oggetto’ e scegli “Crea trama sfumata”. Dal
dialogo seleziona le opzioni come da figura.
Step 2: Creare le ombre
Prendi lo strumento “selezione diretta” (A). Seleziona tutti i punti della rete e scegli un grigio chiaro. Seleziona i
punti come da figura.

3. Ora miglioriamo la sfumatura. Aggiungi due linee verticali usando lo strumento “trama” (U) come da figura.
Step 3: Colorare l’arco
Seleziona la trama e quindi vai su Oggetto > Tracciato > Scostamento tracciato e scegli 3 px, smussato, 4. Crea
una copia della rete.
Colora di rosso il tracciato e crea un cerchio in cima come da figura.

4. Seleziona entrambi gli oggetti e premi Ctrl+7 per creare un ritaglio di maschera. Nella scheda “trasparenza”
seleziona il metodo “scurisci”. Ora solo la punta del razzo è rossa.
Step 4: Aggiungere i bulloni
Disegna un cerchio come quello fatto in precedenza. Con scostamento tracciato, allontanalo di 3 px prima
dentro la punta e poi fuori, come da immagine.
Mantieni i due cerchi esterni, cancella quello centrale. Disegna un piccolo cerchio e quindi portalo nel pannello
dei “pennelli”. Seleziona “nuovo pennello pattern”.

5. 7 Seleziona le opzioni come da immagine.
Applica questo pennello ai due cerchi, uno grigio e uno nero.
Seleziona i due cerchi, quindi vai su Oggetto > Espandi aspetto. Quindi Oggetto > Separa. Ora puoi cancellare
i punti fuori dal razzo.
Usa lo stesso metodo e aggiungi altre due serie di bulloni nella parte inferiore del razzo.

6. Step 5: Aggiungi bagliori
Crea un nuovo livello superiore. Disegna un cuneo dai bordi curvi con lo strumento “penna” o con quello
“arco”. Nel pannello “trasparenza” seleziona il metodo a “schiarisci” e l’opacità al 60%. Vai su Effetti >
Stilizzazione > Contorno sfocato e scegli 3px come valore
Copia e incolla il cuneo. Elimina l’effetto sfumato e applica un gradiente da bianco a nero

7. Seleziona entrambi i cunei e clicca nell’angolo in alto a destra del pannello “trasparenza”, quindi scegli “crea
maschera di opacità”
Fai una copia del cune, riflettilo verticalmente dal lato destro e abbassa l’opacità al 20%

8. Step 6: Disegna il portellone
Disegna un ellisse blu al centro:
Crea un anello di bulloni intorno, usando il metodo usato prima:
Ora riempi il portellone con un gradiente orizzontale e il colore più scuro sulla sinistra. Aggiungi anche un
bordo grigio chiaro, più chiaro di quello che c’è intorno.
Creiamo alcuni effetti di luce. Seleziona Effetti > Stilizzazione > Bagliore interno e scegli le opzioni come
nell’immagine seguente:

9. L’ultima cosa da fare è aggiungere un riflesso al vetro. Fai una copia più piccola del portellone. Elimina il bordo
e gli effetti.
Crea un’altra copia, falla diventare un cerchio e spostalo a destra.
Seleziona entrambi gli ellissi quindi seleziona l’icona “Sotto meno sopra” nel pannello “Elaborazione tracciati”.
Quando diventa una mezza luna riempilo di bianco.

10. Vai a Effetti > Sfocatura > Controllo sfocatura
Nel panello trasparenza seleziona il modo “schiarisci” e l’opacità all’85%:
Step 7: Luci d’ambiente
Disegna un ellisse giallo chiaro nella parte inferiore del razzo. Applica un effetto “controllo sfocatura”, da
“trasparenza” seleziona “luce soffusa” e l’opacità a 90%.

11. Copia l’ellisse ai lati, ruotando le copie in modo da farle aderire al profilo del razzo e aggiustando la trasparenza.
Step 8: Il motore
Per creare il motore copia il razzo (vedi Step 3), riduci le dimensioni, portalo sotto il razzo e riempilo con un
gradiente giallo – marrone (prova a creare l’effetto rame).

12. Aggiungi l’effetto “Bagliore interno” per simulare il riflesso del motore acceso
Step 9: Disegnare le ali
Disegna un’ala con un semplice tracciato, quindi convertilo in una trama (Oggetto > Crea trama sfumata)

13. Scegli le opzioni e le linee come nell’immagine seguente:
Crea l’altra ala copiando, incollando e applicando la riflessione (tasto destro del mouse > trasforma >
riflessione). Cambia le luci e le ombre in maniera che la parte sinistra sia in ombra e quella destra illuminata.
Quindi aggiungi luci a forma di cuneo come hai fatto nello Step 5.
Aggiungi un’ombra all’ala destra. Disegna una forma, dagli un’opacità del 35% (pannello trasparenza) e il modo
a “moltiplica”. Riempila con un gradiente da nero a trasparente. Applica un effetto “controllo sfocatura”.

14. Step 10: Completiamo il disegno
Riempi lo sfondo con un gradiente blu chiaro per creare il clielo. Aggiungi il tuo logo personale su un nuovo
livello inserito al centro degli effetti di luce. Disegna il tuo logo come crredi e aggiungi il codice “CLF-2009!.
Su un altro nuovo livello disegna forme di fumo concentriche, rendendole progressivamente più scure verso il
centro. Usa lo strumento “Matita” (N) per disegnare. Rendile un po’ irregolari.
Seleziona le forme e applica un “controllo sfumatura” di 5px.

15. Ora devi solo disegnare un paio di bagliori alla bocca del motore (usa giallo e arancione) e alcune nuvole nel
cielo (usa il bianco).
Infine disegna alcune scie che partono dalle ali, applicando il “controllo sfumatura”.
