1. Constrained Local Model (CLM) Survey
Jotaro Shigeyama (@JotaroUT)

2. Constrained Local Model : CLM
CLM : 顔部位検出のためのアルゴリズム
CVのObjectDetectorなどと組み合わせて用い、顔部位検出が可能
リアルタイム性が良く、多くのフレームワークにソースが公開
openFrameworks Processing javascipt webgl……...
Xiaoguang Yan,Constraint Local Model for Face Alignment, Tutorial
Cristinacce et.al. Feature Detection and Tracking with Constrained Local Models 2006

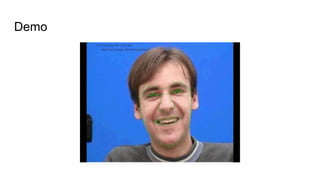

3. Demo

4. CLM Pipeline

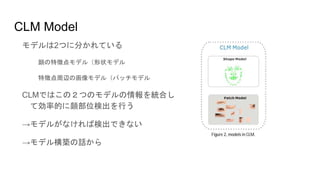

5. CLM Model
モデルは2つに分かれている
顔の特徴点モデル（形状モデル
特徴点周辺の画像モデル（パッチモデル
CLMではこの２つのモデルの情報を統合し
て効率的に顔部位検出を行う
→モデルがなければ検出できない
→モデル構築の話から

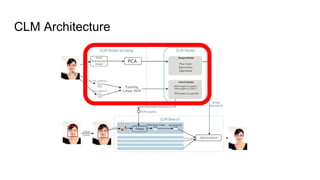

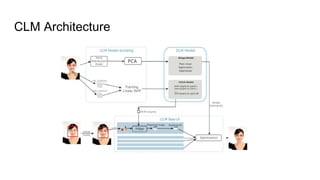

6. CLM Architecture

7. CLM Architecture

8. CLM Model Building
顔画像とその顔に予め決められた位置にプロットされた特徴点の学習データを
大量に用意する。（手作業）
CLMのモデルでは次のデータを学習する
特徴点の変形に関する情報
特徴点周りの顔画像の特性に関する情報
・・・

9. 特徴点に関する情報
特徴点は６０(=N)点用意
→１２０次元のベクトルを用意できる
すべての学習データ(=M)に対してベクトルを集め、並べた行列を構成する
*追記：ベクトルはすべて平均値で引いておく

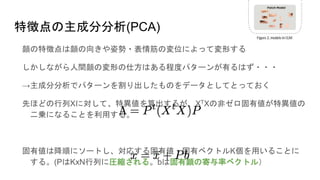

10. 特徴点の主成分分析(PCA)
顔の特徴点は顔の向きや姿勢・表情筋の変位によって変形する
しかしながら人間顔の変形の仕方はある程度パターンが有るはず・・・
→主成分分析でパターンを割り出したものをデータとしてとっておく
先ほどの行列Xに対して、特異値を算出するが、XTXの非ゼロ固有値が特異値の
二乗になることを利用する。
固有値は降順にソートし、対応する固有値・固有ベクトルK個を用いることに
する。(PはKxN行列に圧縮される。bは固有顔の寄与率ベクトル）

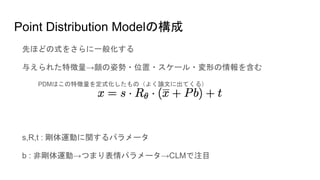

11. Point Distribution Modelの構成
先ほどの式をさらに一般化する
与えられた特徴量→顔の姿勢・位置・スケール・変形の情報を含む
PDMはこの特徴量を定式化したもの（よく論文に出てくる）
s,R,t : 剛体運動に関するパラメータ
b : 非剛体運動→つまり表情パラメータ→CLMで注目

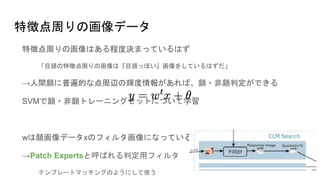

12. 特徴点周りの画像データ
特徴点周りの画像はある程度決まっているはず
「目頭の特徴点周りの画像は『目頭っぽい』画像をしているはずだ」
→人間顔に普遍的な点周辺の輝度情報があれば、顔・非顔判定ができる
SVMで顔・非顔トレーニングセットについて学習
wは顔画像データxのフィルタ画像になっている
→Patch Expertsと呼ばれる判定用フィルタ
テンプレートマッチングのようにして使う

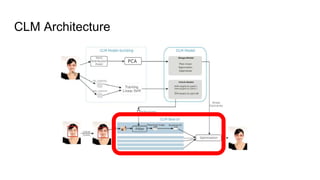

13. CLM Architecture

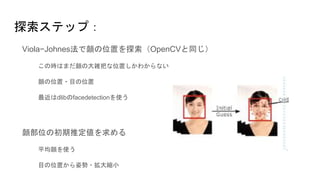

14. 探索ステップ：
Viola−Johnes法で顔の位置を探索（OpenCVと同じ）
この時はまだ顔の大雑把な位置しかわからない
顔の位置・目の位置
最近はdlibのfacedetectionを使う
顔部位の初期推定値を求める
平均顔を使う
目の位置から姿勢・拡大縮小

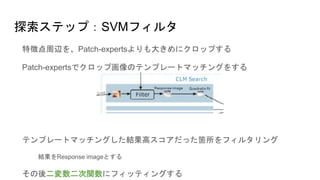

15. 探索ステップ：SVMフィルタ
特徴点周辺を、Patch-expertsよりも大きめにクロップする
Patch-expertsでクロップ画像のテンプレートマッチングをする
テンプレートマッチングした結果高スコアだった箇所をフィルタリング
結果をResponse imageとする
その後二変数二次関数にフィッティングする

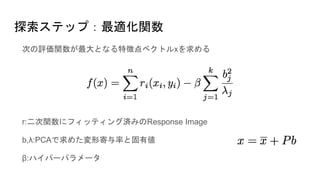

16. 探索ステップ：最適化関数
次の評価関数が最大となる特徴点ベクトルxを求める
r:二次関数にフィッティング済みのResponse Image
b,λ:PCAで求めた変形寄与率と固有値
β:ハイパーパラメータ

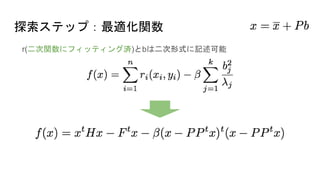

17. 探索ステップ：最適化関数
r(二次関数にフィッティング済)とbは二次形式に記述可能

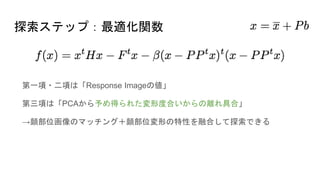

18. 探索ステップ：最適化関数
第一項・二項は「Response Imageの値」
第三項は「PCAから予め得られた変形度合いからの離れ具合」
→顔部位画像のマッチング＋顔部位変形の特性を融合して探索できる

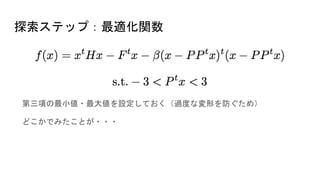

19. 探索ステップ：最適化関数
第三項の最小値・最大値を設定しておく（過度な変形を防ぐため）
どこかでみたことが・・・

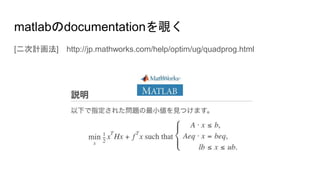

20. matlabのdocumentationを覗く
[二次計画法] http://jp.mathworks.com/help/optim/ug/quadprog.html

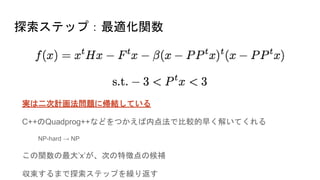

21. 探索ステップ：最適化関数
実は二次計画法問題に帰結している
C++のQuadprog++などをつかえば内点法で比較的早く解いてくれる
NP-hard → NP
この関数の最大’x’が、次の特徴点の候補
収束するまで探索ステップを繰り返す

22. あとがき
ここで上げた評価関数やフィッティング問題はごく一例
凸関数なら別にカーネルはガウシアンでもよかったりする
当然評価関数の書き方は異なってくる
学習する特徴量の組み合わせ
SVMだけじゃなくHOG特徴量とか
CLMを皮切りに多くの手法が開発されることとなる
CLNFはパッチエキスパートの学習がニューラルネットワークになってる
