Cloudera Manager 4 の紹介
- 1.

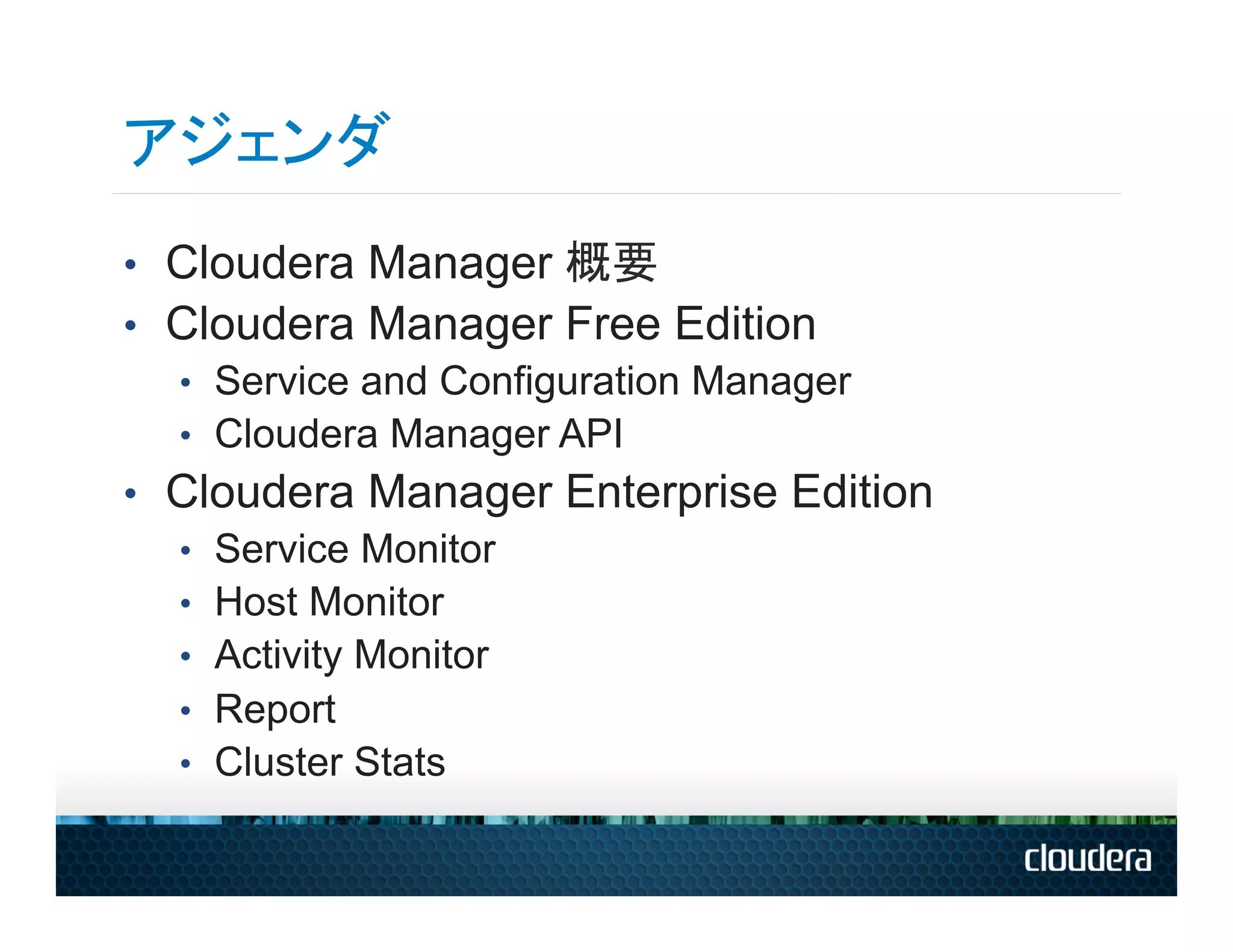

- 2. アジェンダ • Cloudera Manager概要 • Cloudera Manager Free Edition • Service and Configuration Manager • Cloudera Manager API • Cloudera Manager Enterprise Edition • Service Monitor • Host Monitor • Activity Monitor • Report • Cluster Stats
- 3.

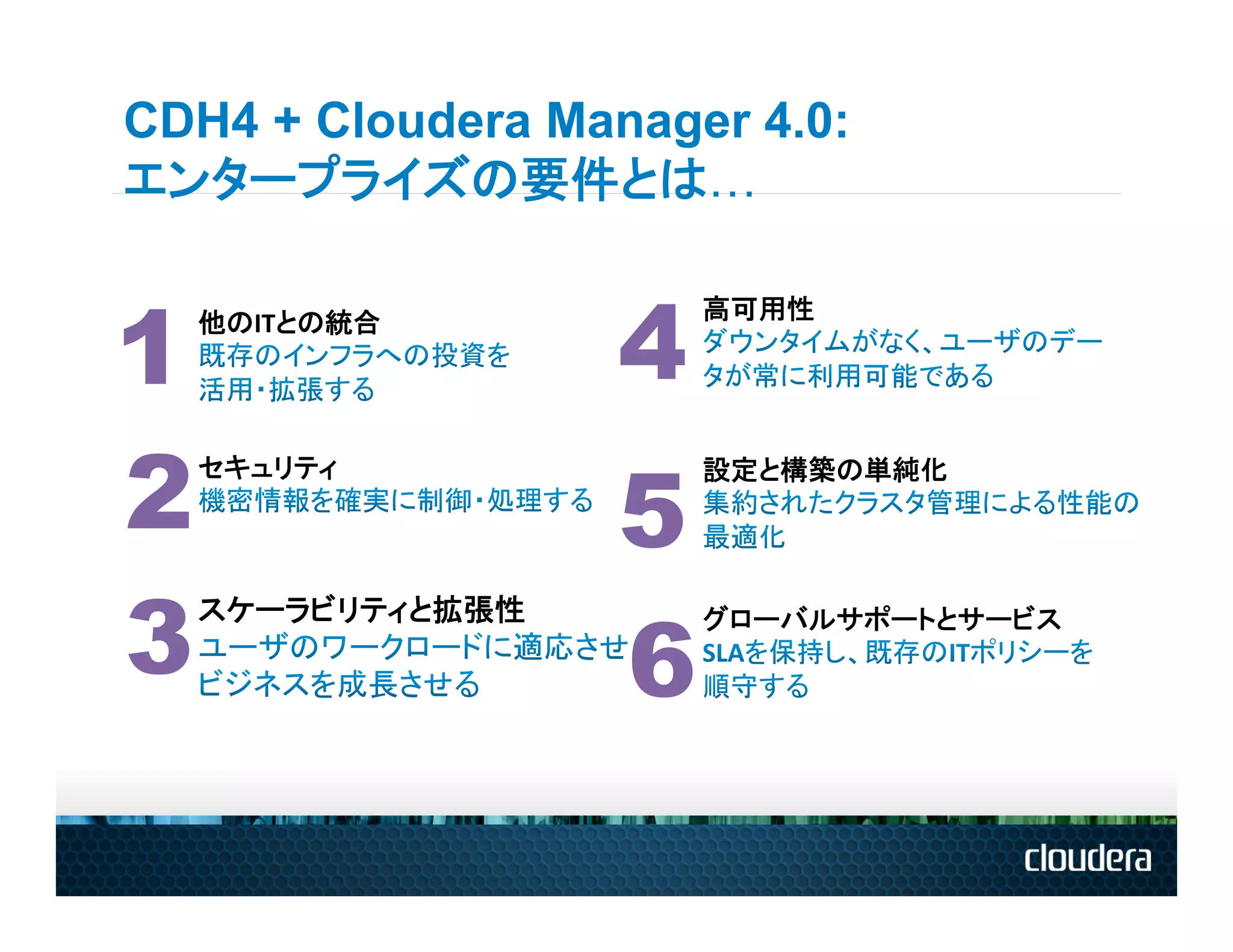

- 4. CDH4 + ClouderaManager 4.0: エンタープライズの要件とは… 1 4 他のITとの統合 高可用性 2 セキュリティ 5 設定と構築の単純化 3 6 スケーラビリティと拡張性 グローバルサポートとサービス
- 5.

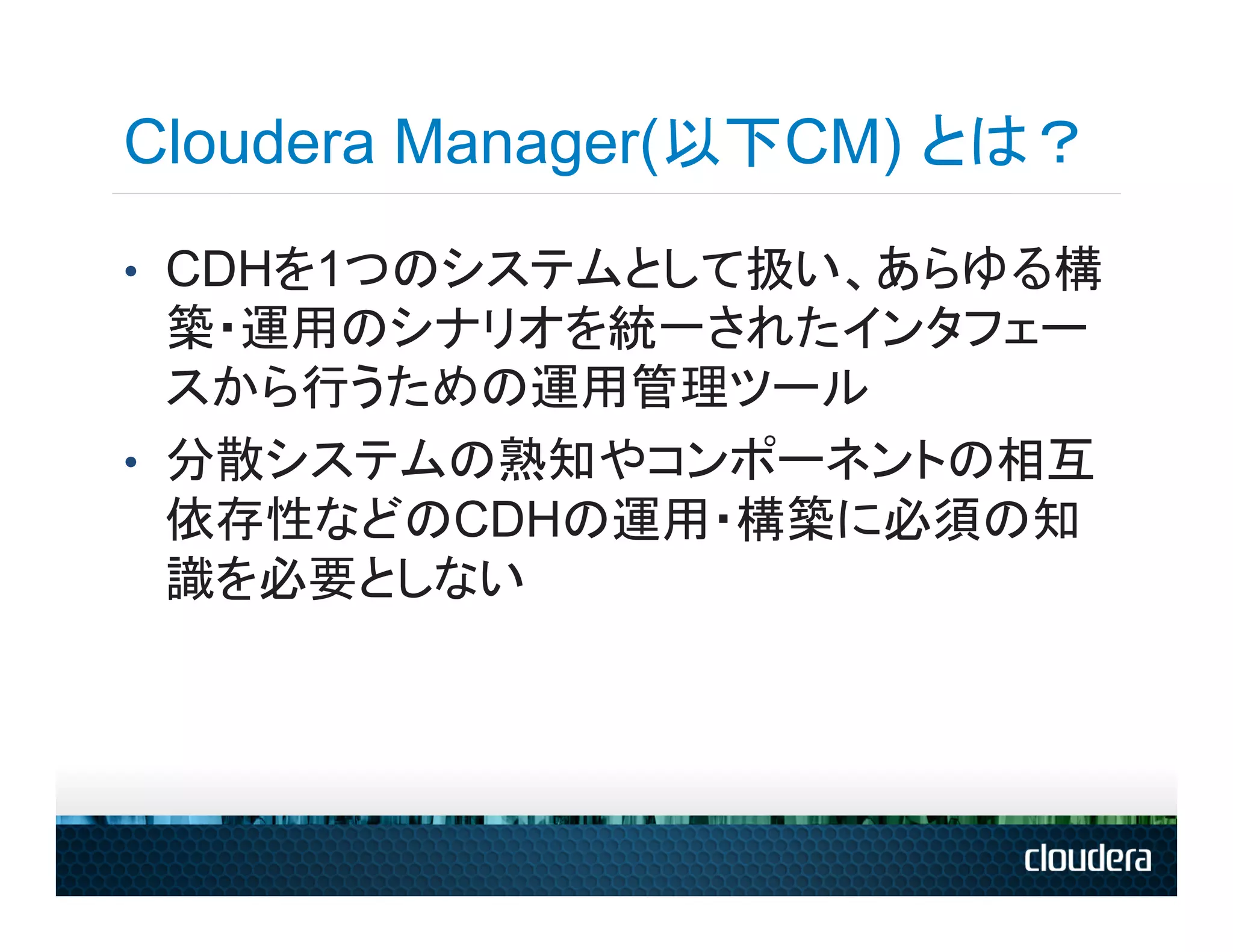

- 6. Cloudera Manager(以下CM) とは？ • CDHを1つのシステムとして扱い、あらゆる構 築・運用のシナリオを統一されたインタフェー スから行うための運用管理ツール • 分散システムの熟知やコンポーネントの相互 依存性などのCDHの運用・構築に必須の知 識を必要としない
- 7. アーキテクチャ • 集約型管理サーバ • 全デーモンとサービスの設定情報を管理 • サービスと設定の作成・管理をするためのWeb UI を提供 • エージェントは全てのノードで稼働 • エージェントはHadoopの起動・停止に責任を持 つ • サーバから指示されたコマンドを実行する • デーモンのログへのアクセス手段を提供する

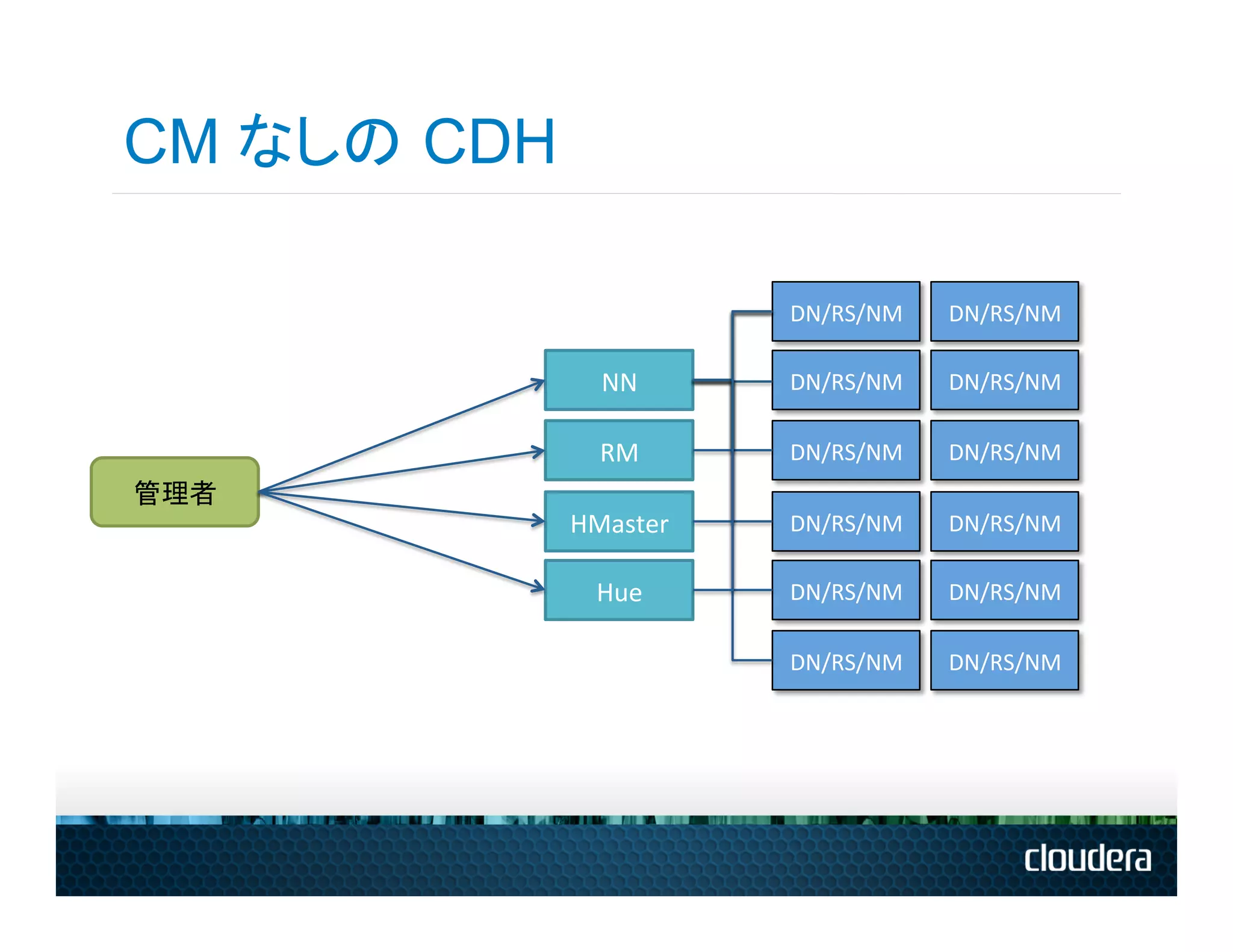

- 8. CM なしの CDH DN/RS/NM DN/RS/NM NN DN/RS/NM DN/RS/NM RM DN/RS/NM DN/RS/NM 管理者 HMaster DN/RS/NM DN/RS/NM Hue DN/RS/NM DN/RS/NM DN/RS/NM DN/RS/NM

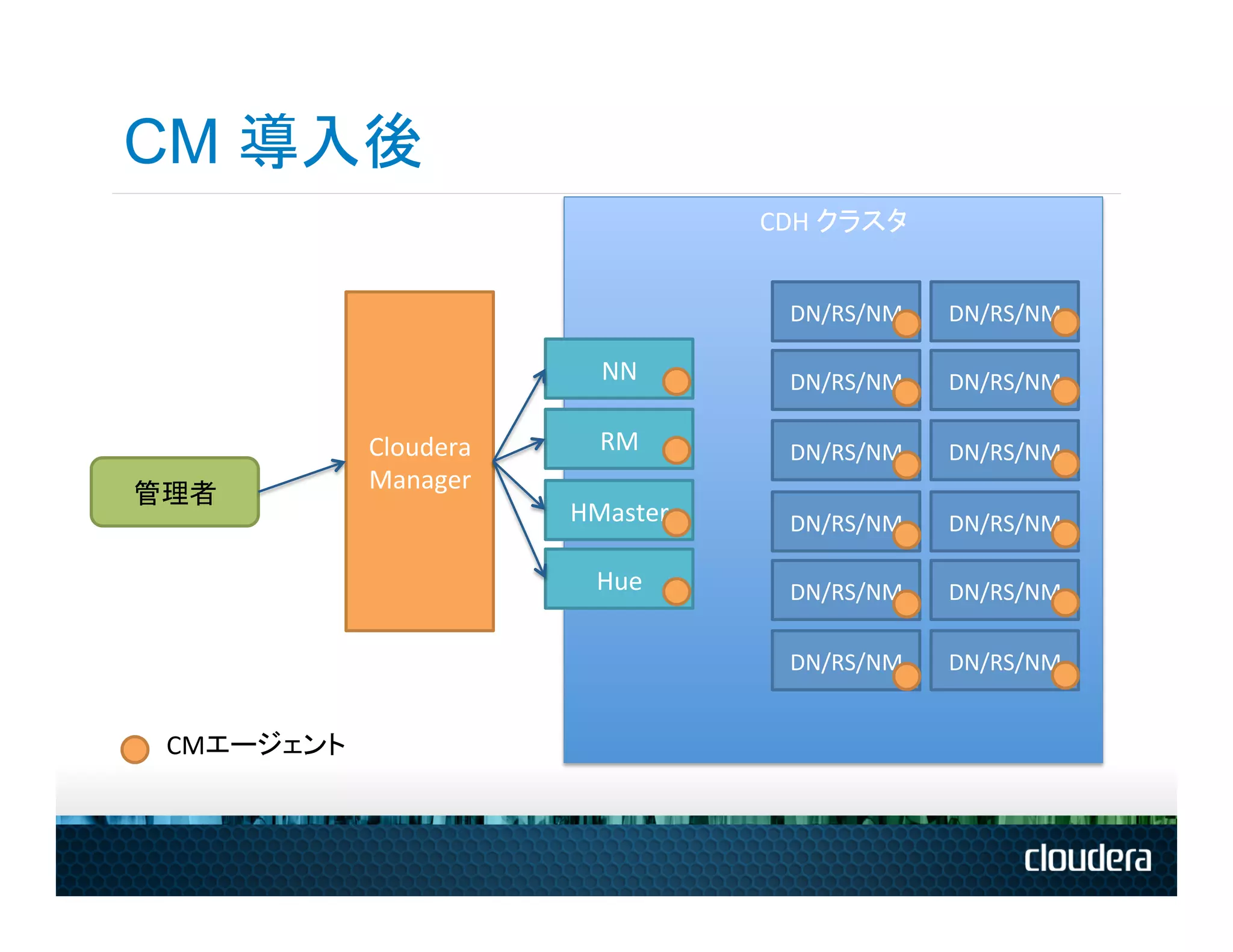

- 9. CM 導入後 CDH クラスタ DN/RS/NM DN/RS/NM NN DN/RS/NM DN/RS/NM Cloudera RM DN/RS/NM DN/RS/NM Manager 管理者 HMaster DN/RS/NM DN/RS/NM Hue DN/RS/NM DN/RS/NM DN/RS/NM DN/RS/NM CMエージェント

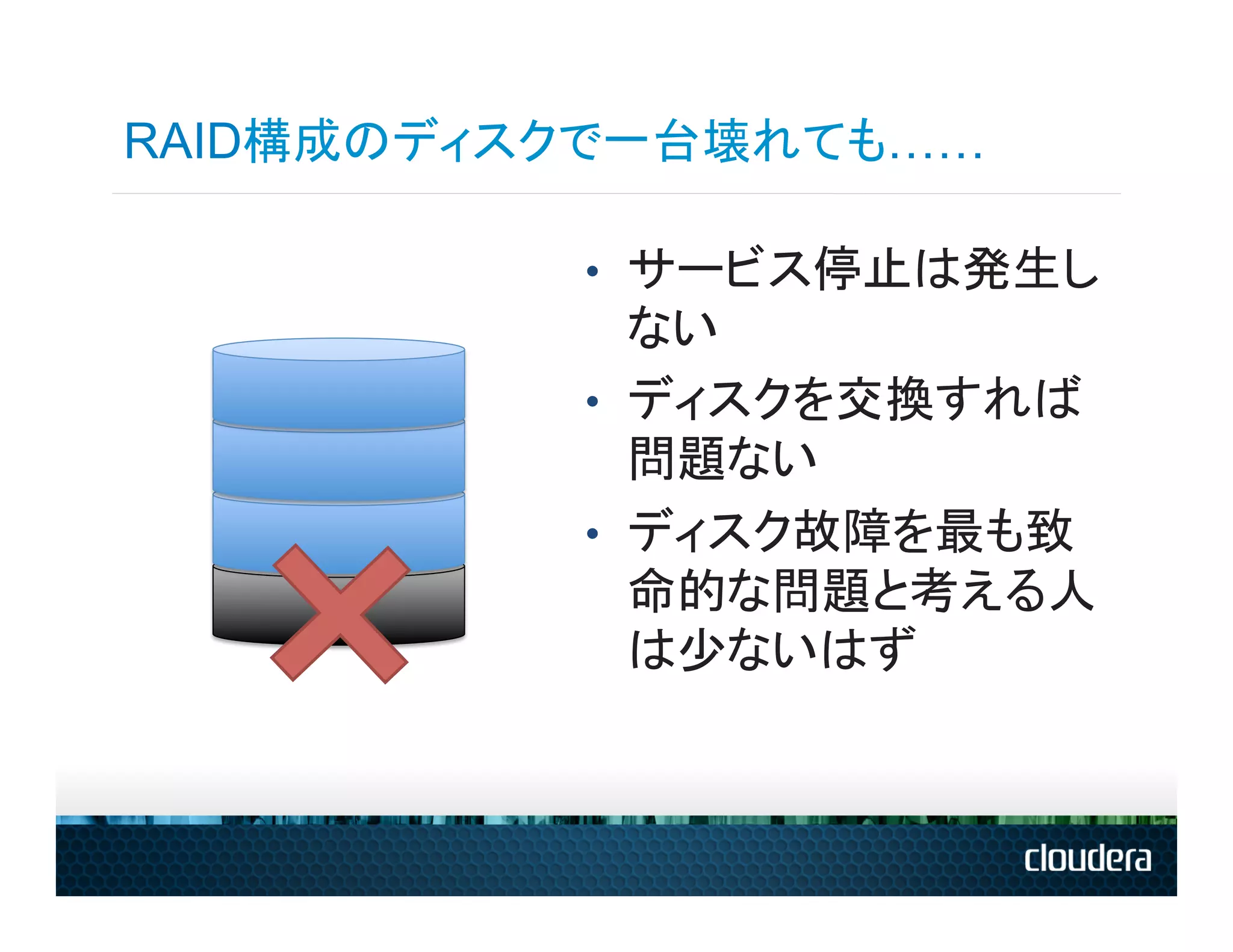

- 10. RAID構成のディスクで一台壊れても…… • サービス停止は発生し ない • ディスクを交換すれば 問題ない • ディスク故障を最も致 命的な問題と考える人 は少ないはず

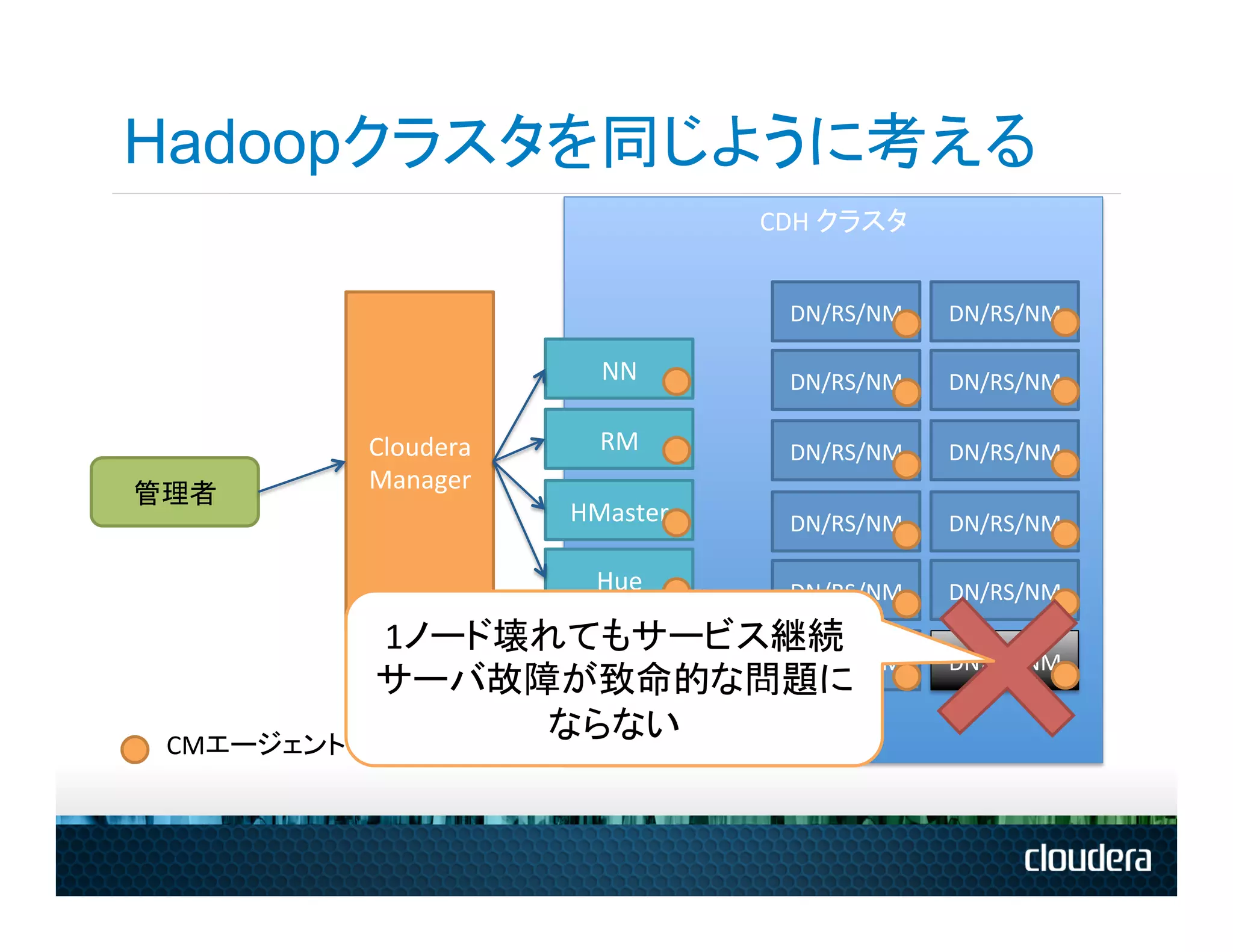

- 11. Hadoopクラスタを同じように考える CDH クラスタ DN/RS/NM DN/RS/NM NN DN/RS/NM DN/RS/NM Cloudera RM DN/RS/NM DN/RS/NM Manager 管理者 HMaster DN/RS/NM DN/RS/NM Hue DN/RS/NM DN/RS/NM 1ノード壊れてもサービス継続 DN/RS/NM DN/RS/NM サーバ故障が致命的な問題に CMエージェント ならない

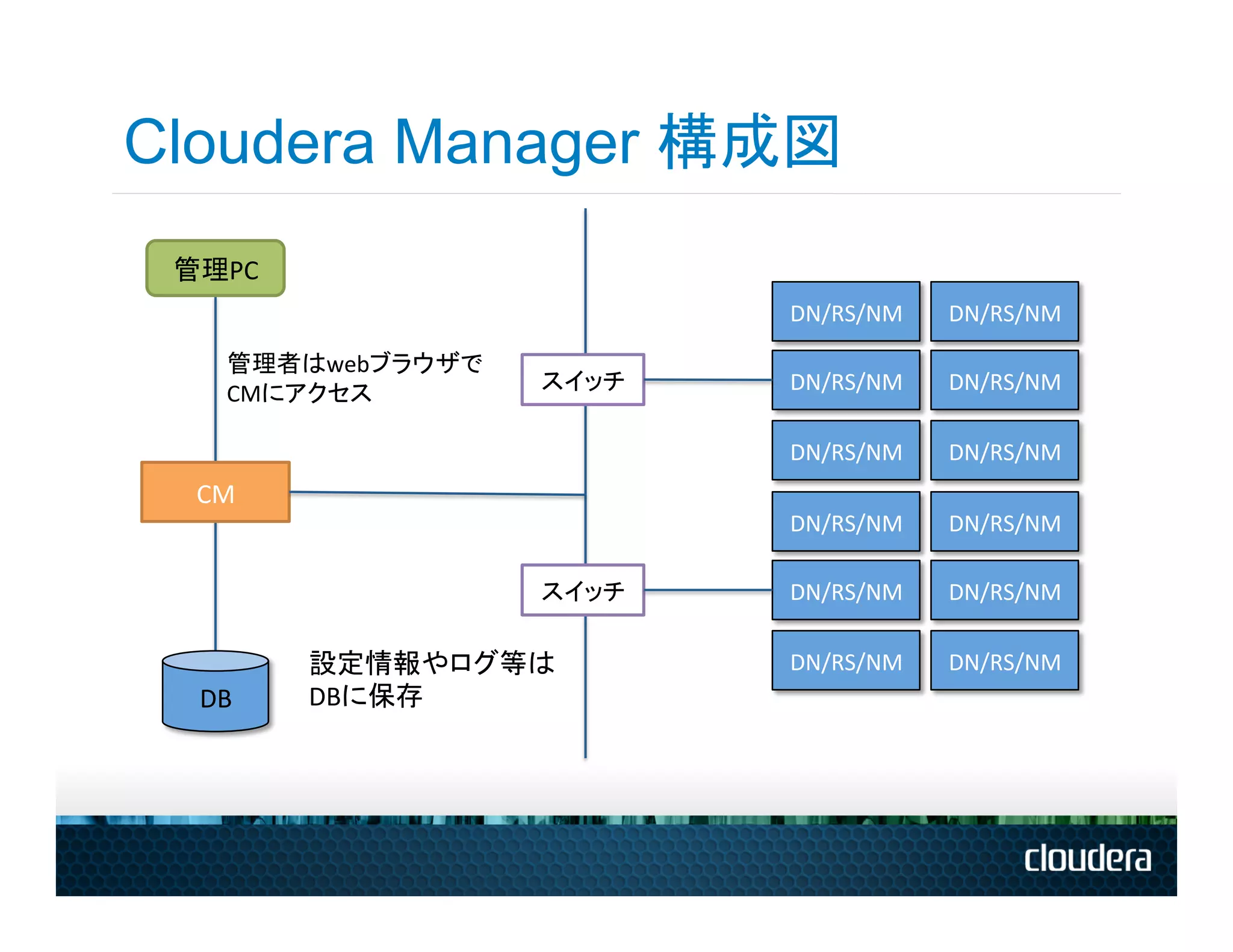

- 12. Cloudera Manager 構成図 管理PC DN/RS/NM DN/RS/NM 管理者はwebブラウザで CMにアクセス スイッチ DN/RS/NM DN/RS/NM DN/RS/NM DN/RS/NM CM DN/RS/NM DN/RS/NM スイッチ DN/RS/NM DN/RS/NM 設定情報やログ等は DN/RS/NM DN/RS/NM DB DBに保存

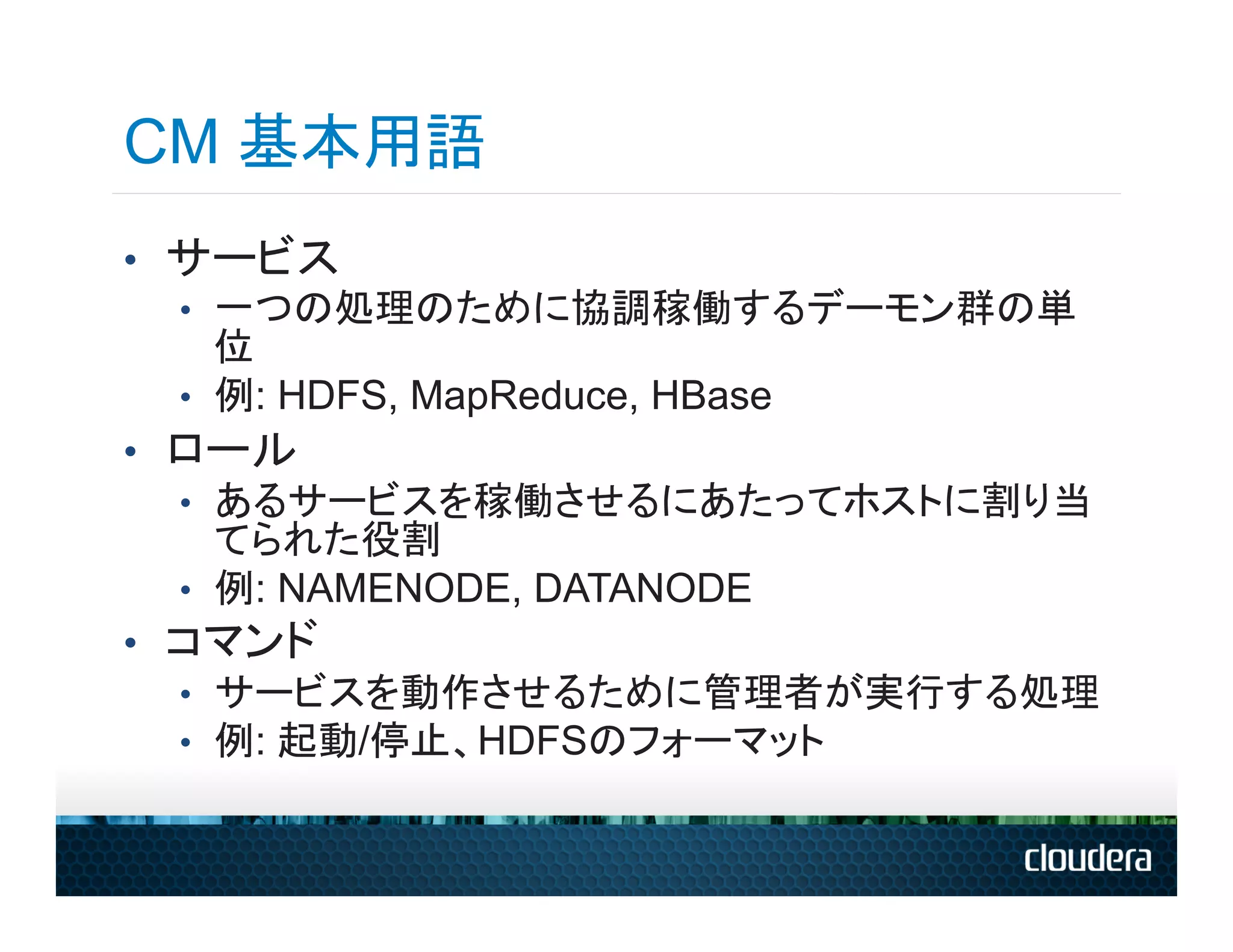

- 13. CM 基本用語 • サービス • 一つの処理のために協調稼働するデーモン群の単 位 • 例: HDFS, MapReduce, HBase • ロール • あるサービスを稼働させるにあたってホストに割り当 てられた役割 • 例: NAMENODE, DATANODE • コマンド • サービスを動作させるために管理者が実行する処理 • 例: 起動/停止、HDFSのフォーマット
- 14. CM4.0の新機能(一部) • 国際化対応(日本語化!) • CMAPI • 管理用 REST API(後述) • ホスト監視 • CPUリソースなど、CDH以外の部分も監視でき るようになった • 複数クラスタ管理 • クライアント設定の管理

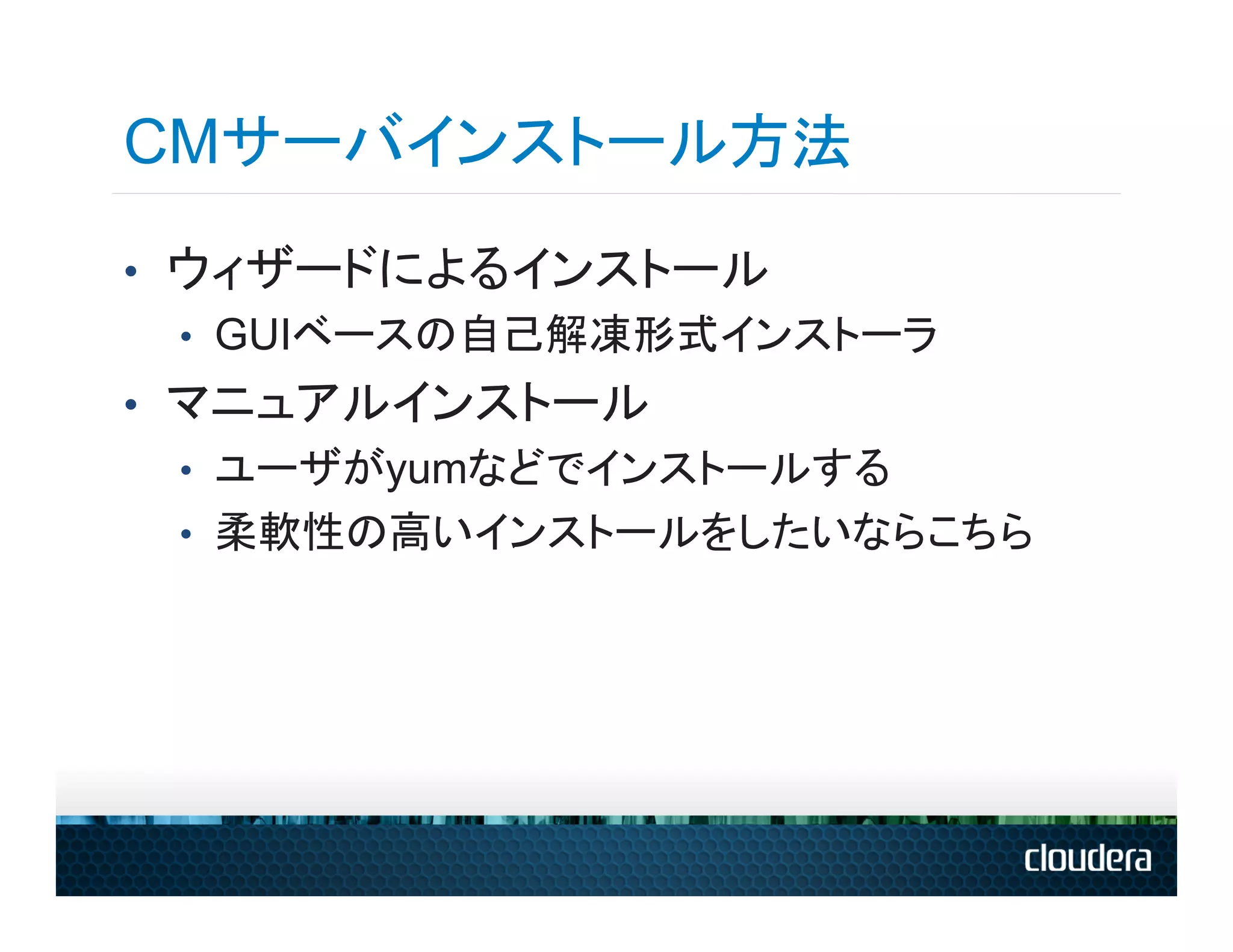

- 15. CMサーバインストール方法 • ウィザードによるインストール • GUIベースの自己解凍形式インストーラ • マニュアルインストール • ユーザがyumなどでインストールする • 柔軟性の高いインストールをしたいならこちら

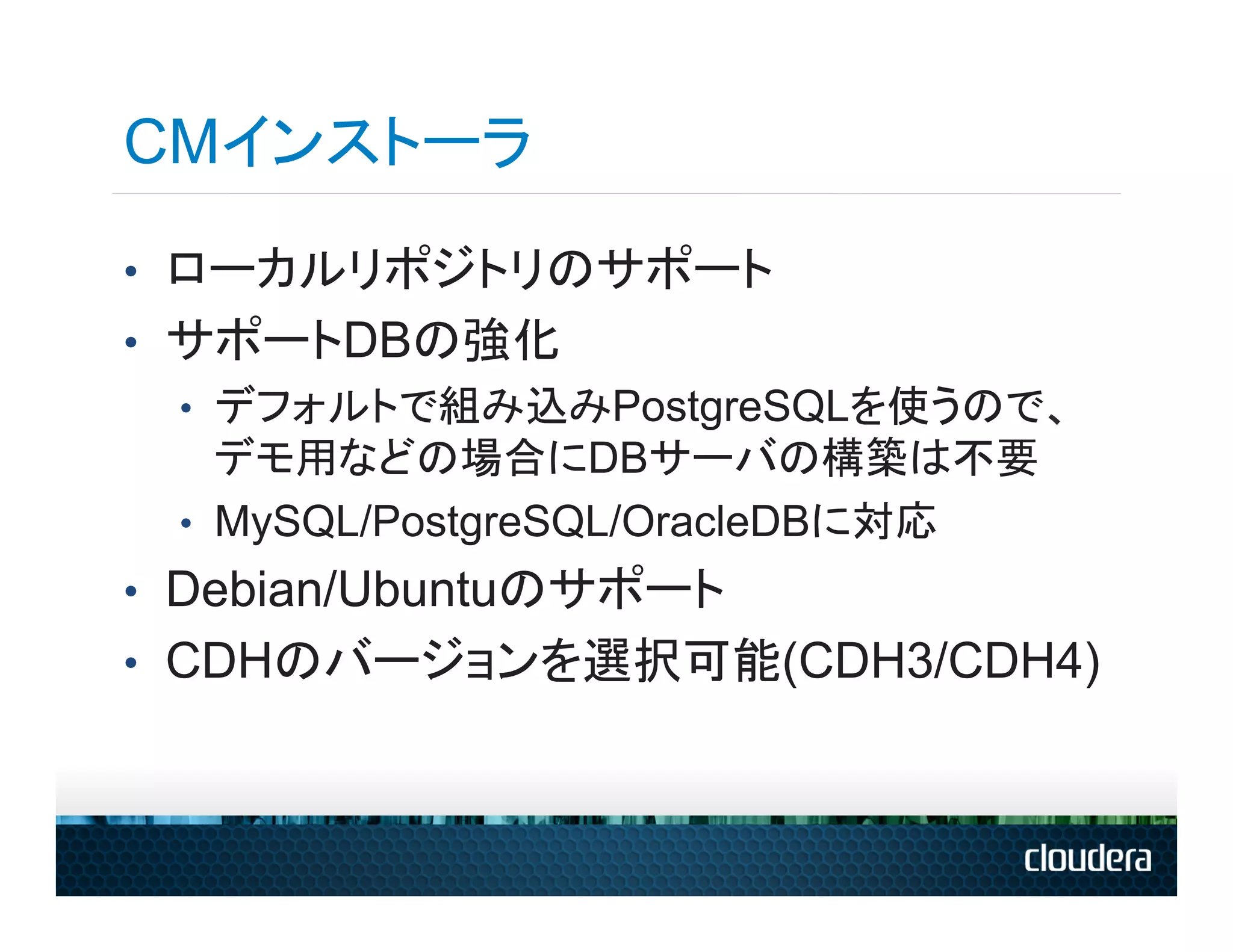

- 16. CMインストーラ • ローカルリポジトリのサポート • サポートDBの強化 • デフォルトで組み込みPostgreSQLを使うので、 デモ用などの場合にDBサーバの構築は不要 • MySQL/PostgreSQL/OracleDBに対応 • Debian/Ubuntuのサポート • CDHのバージョンを選択可能(CDH3/CDH4)
- 17.

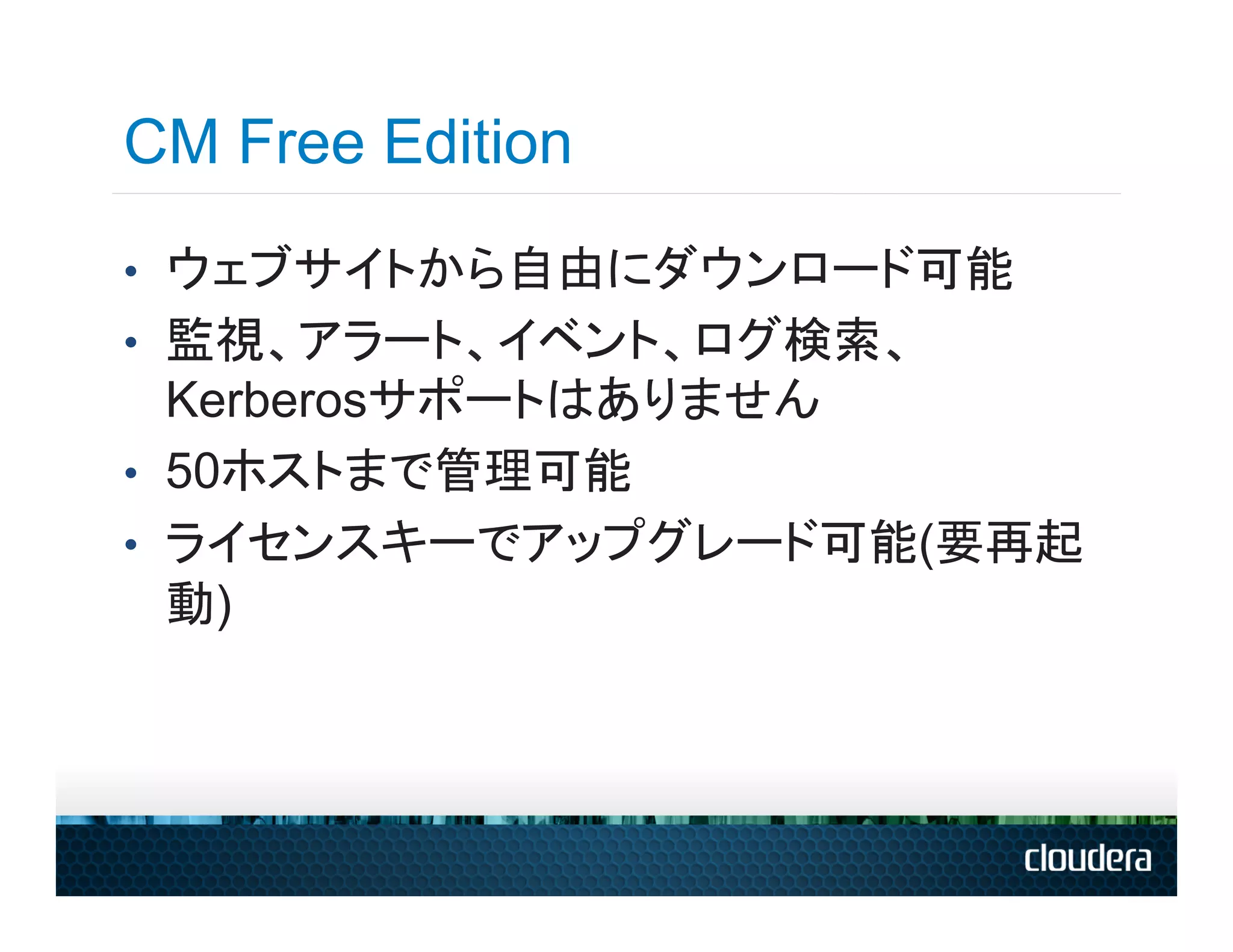

- 18. CM Free Edition • ウェブサイトから自由にダウンロード可能 • 監視、アラート、イベント、ログ検索、 Kerberosサポートはありません • 50ホストまで管理可能 • ライセンスキーでアップグレード可能(要再起 動)

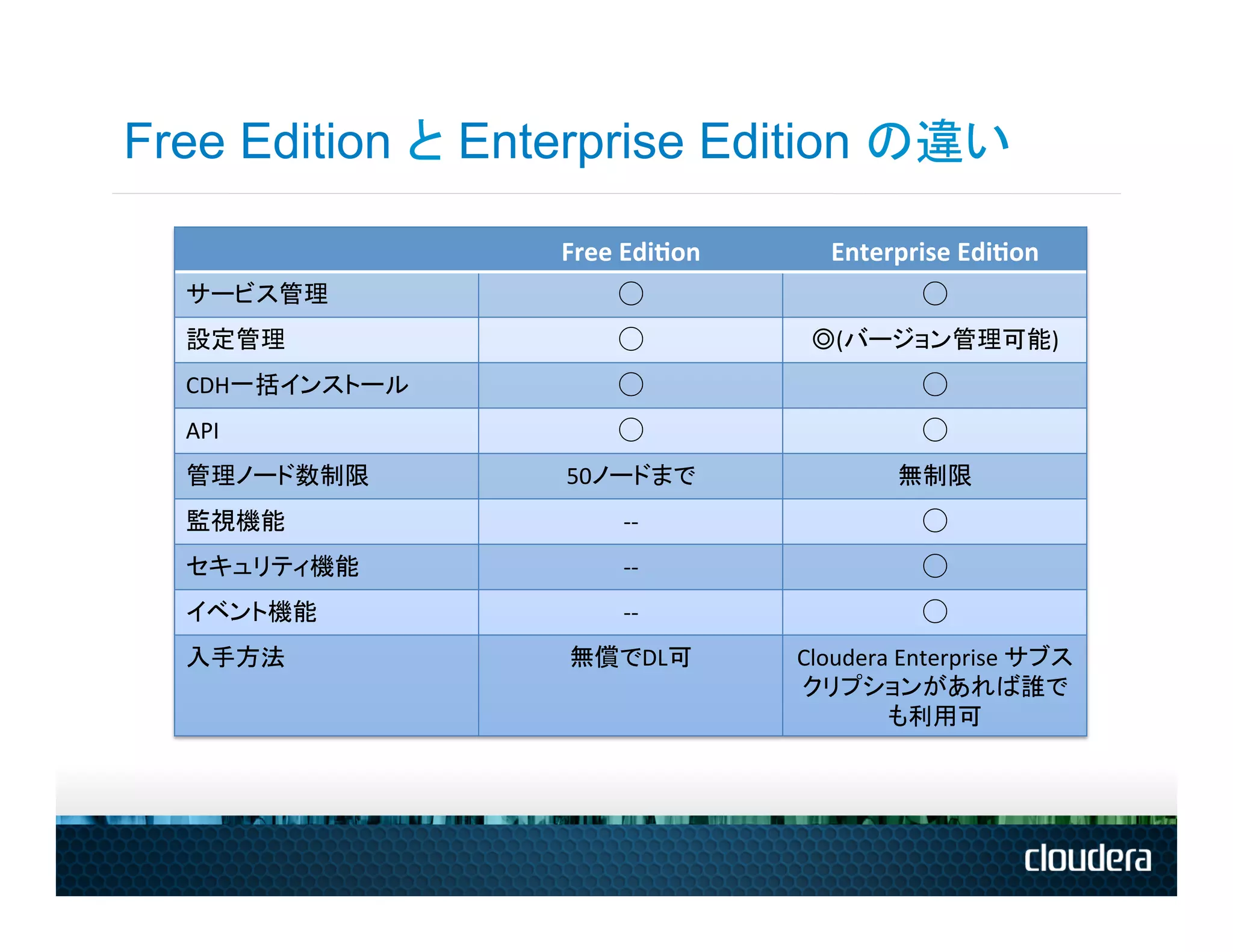

- 19. Free Edition とEnterprise Edition の違い Free Edi*on Enterprise Edi*on サービス管理 ◯ ◯ 設定管理 ◯ ◎(バージョン管理可能) CDH一括インストール ◯ ◯ API ◯ ◯ 管理ノード数制限 50ノードまで 無制限 監視機能 -‐-‐ ◯ セキュリティ機能 -‐-‐ ◯ イベント機能 -‐-‐ ◯ 入手方法 無償でDL可 Cloudera Enterprise サブス クリプションがあれば誰で も利用可
- 20.

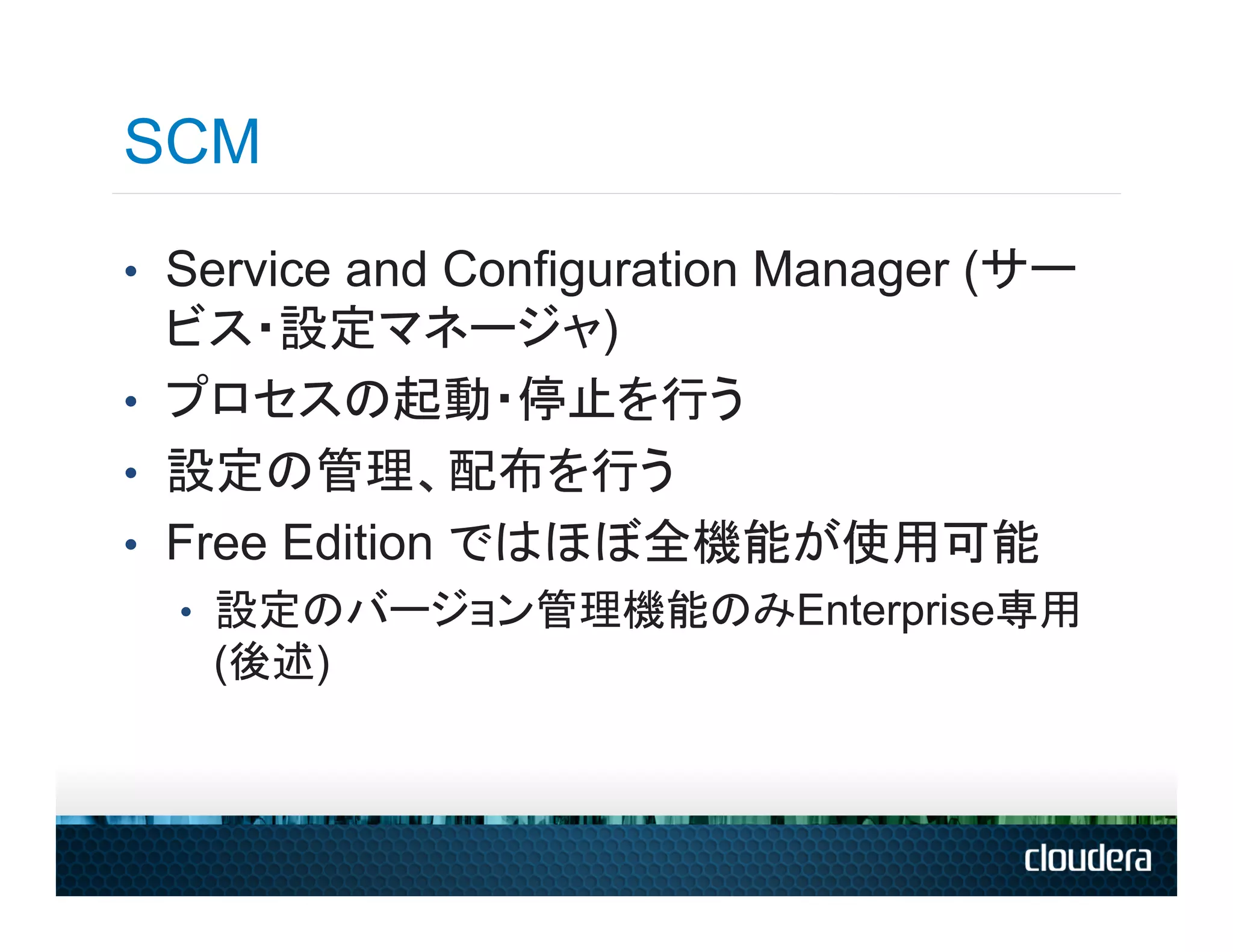

- 21. SCM • Service andConfiguration Manager (サー ビス・設定マネージャ) • プロセスの起動・停止を行う • 設定の管理、配布を行う • Free Edition ではほぼ全機能が使用可能 • 設定のバージョン管理機能のみEnterprise専用 (後述)

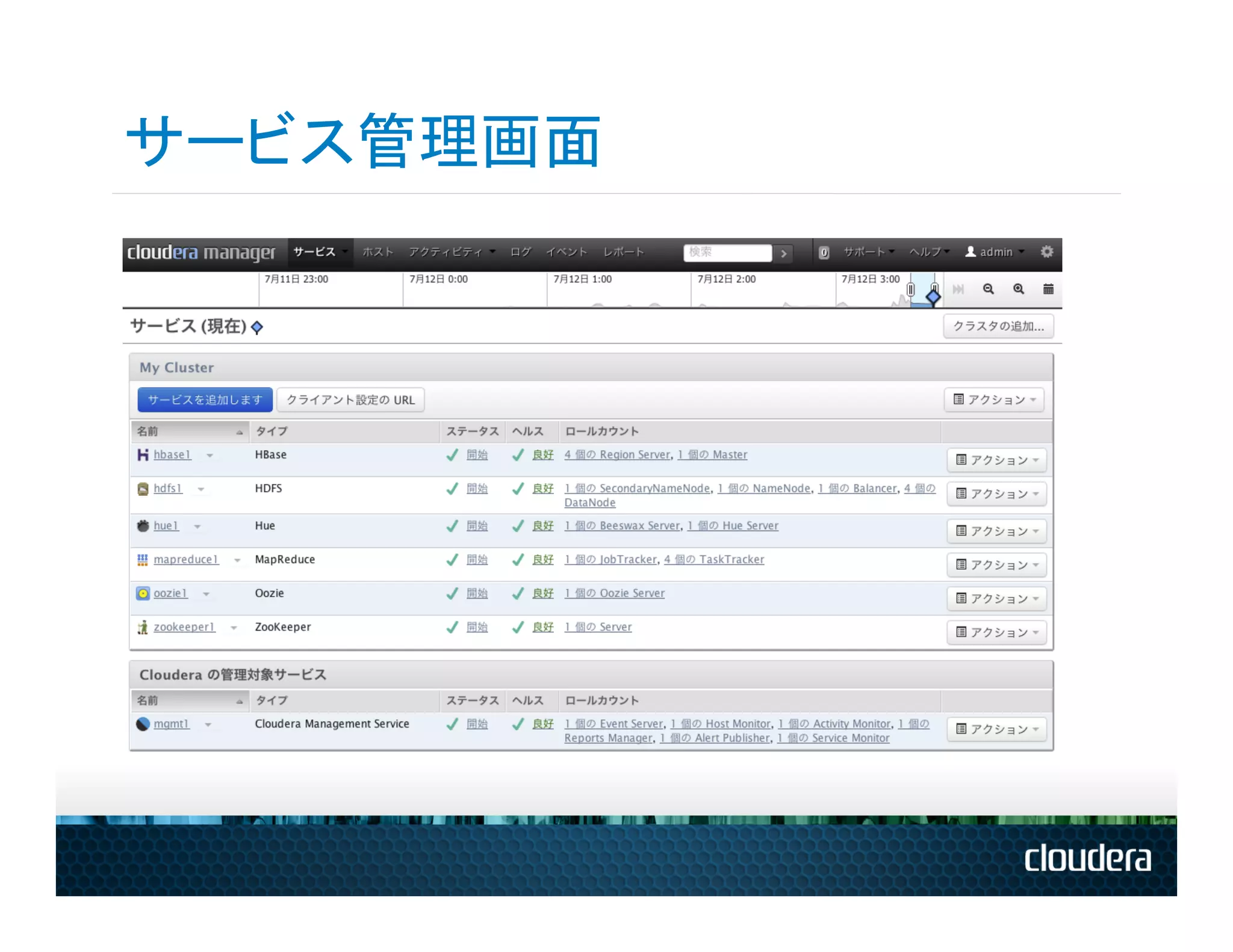

- 22.
- 23. コマンドメニュー • 再起動なども簡単 • HBase の graceful stop なども自動で行う • クラスタ単位の再起動が可能 • 停止順序などもきちんと考慮

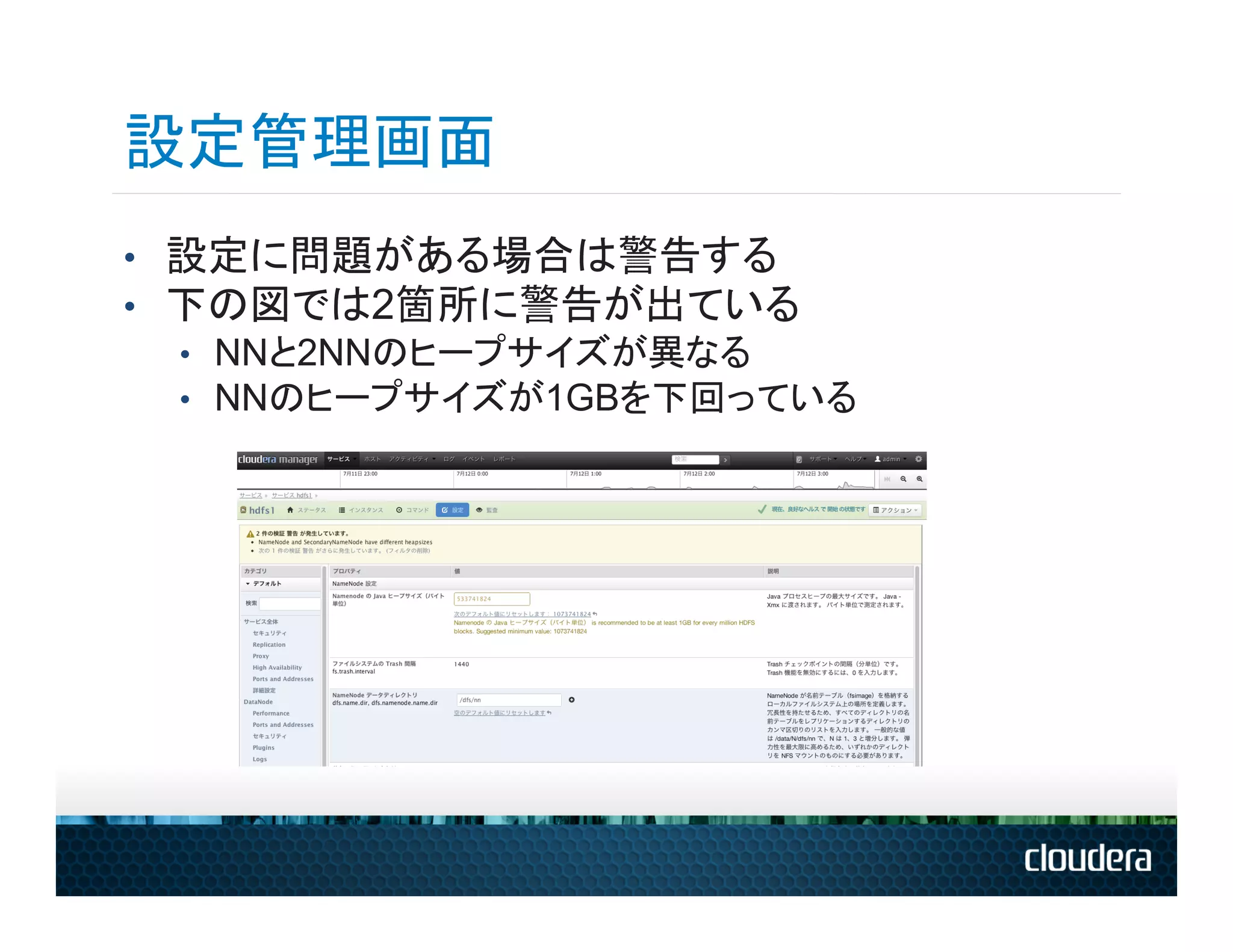

- 24. 設定管理画面 • 設定に問題がある場合は警告する • 下の図では2箇所に警告が出ている • NNと2NNのヒープサイズが異なる • NNのヒープサイズが1GBを下回っている
- 25.
- 26.

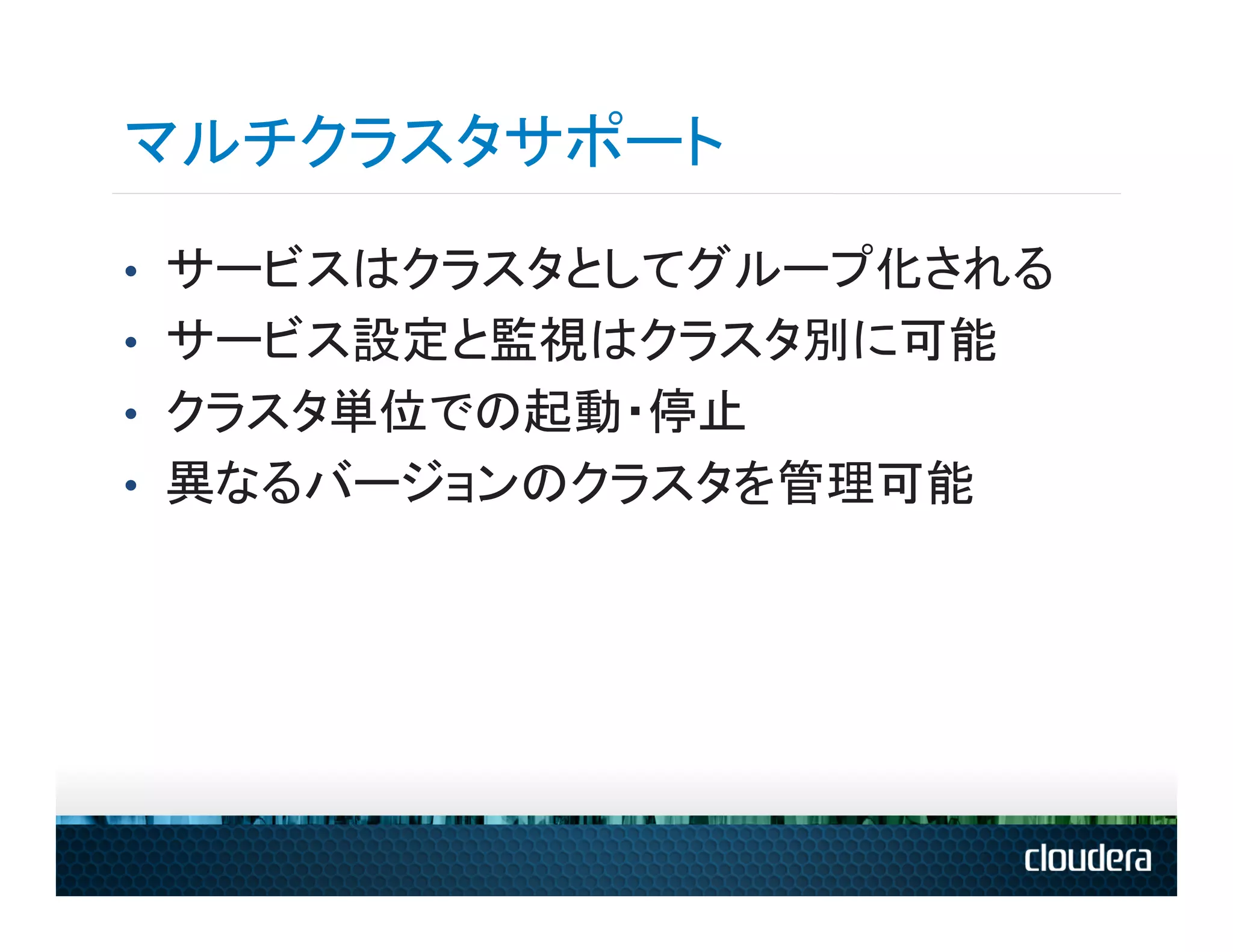

- 27. マルチクラスタサポート • サービスはクラスタとしてグループ化される • サービス設定と監視はクラスタ別に可能 • クラスタ単位での起動・停止 • 異なるバージョンのクラスタを管理可能

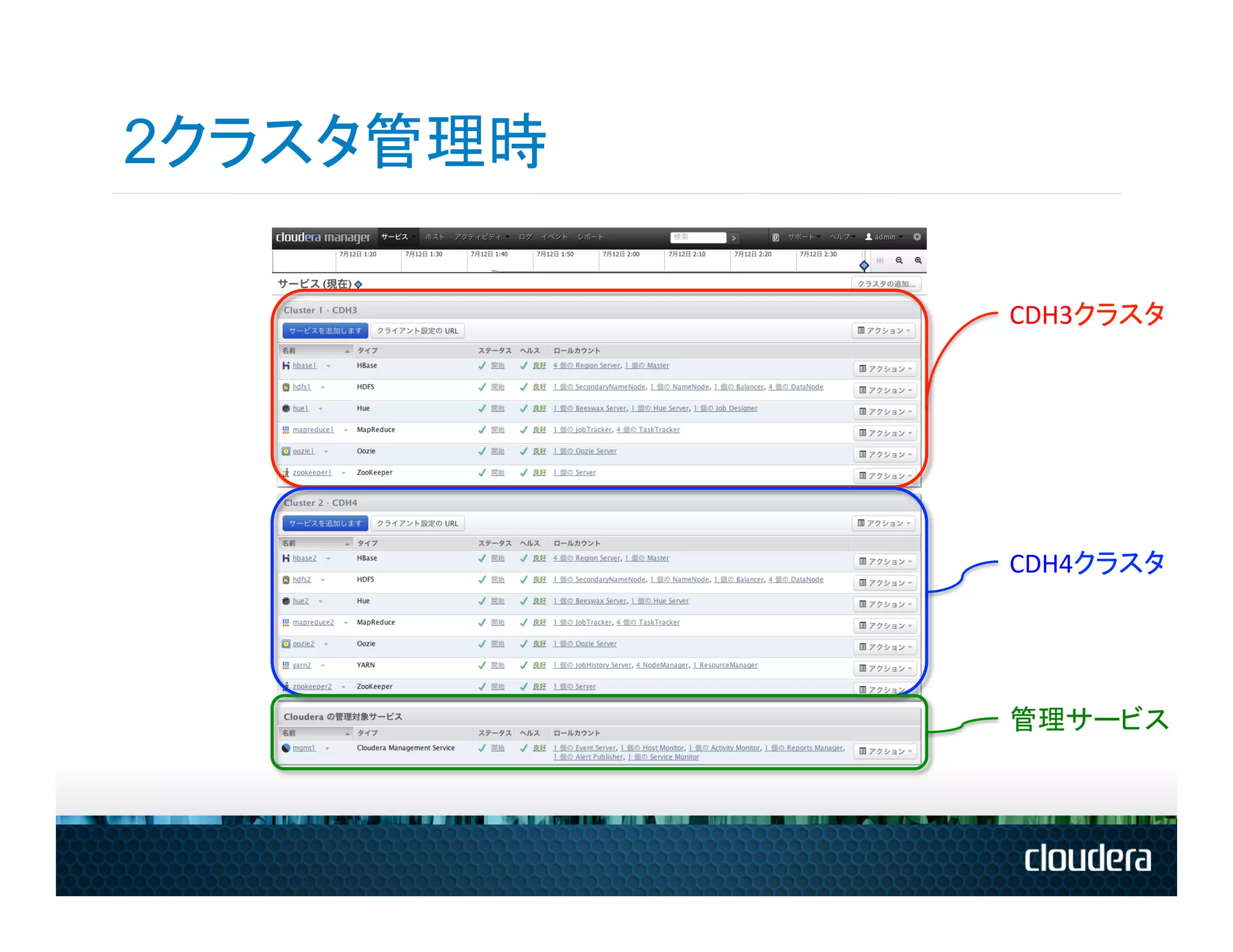

- 28. 2クラスタ管理時 CDH3クラスタ CDH4クラスタ 管理サービス

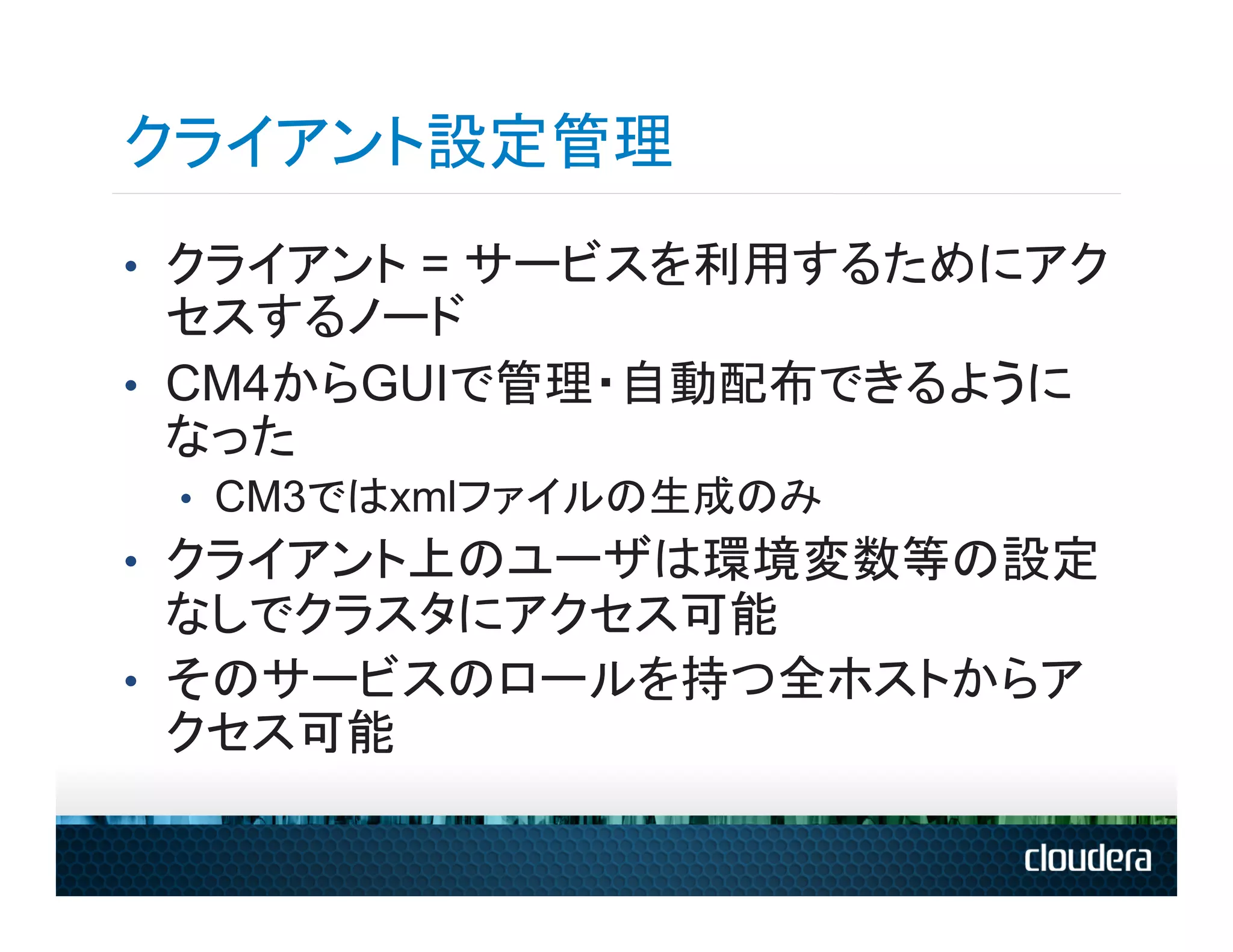

- 29. クライアント設定管理 • クライアント =サービスを利用するためにアク セスするノード • CM4からGUIで管理・自動配布できるように なった • CM3ではxmlファイルの生成のみ • クライアント上のユーザは環境変数等の設定 なしでクラスタにアクセス可能 • そのサービスのロールを持つ全ホストからア クセス可能
- 30.

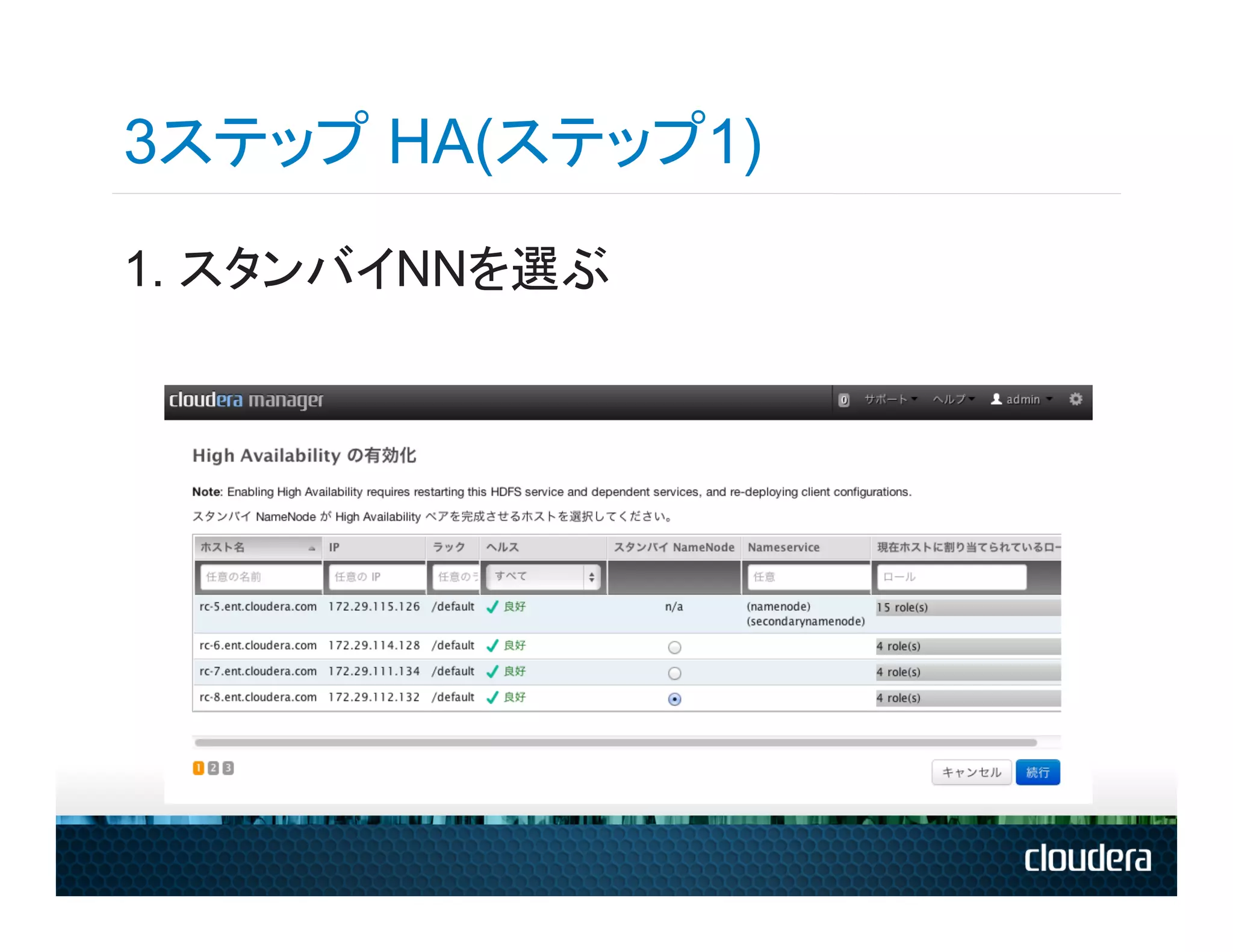

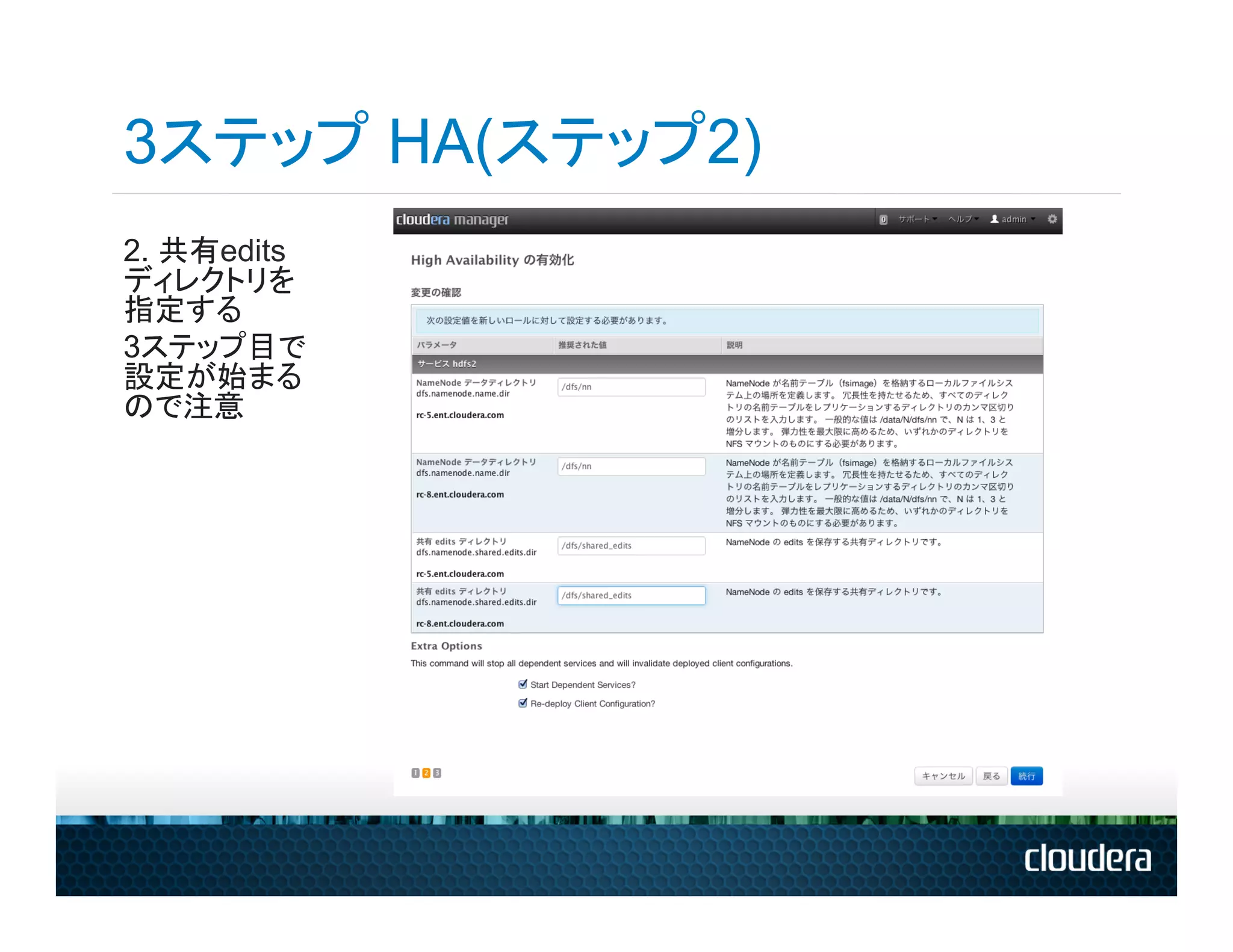

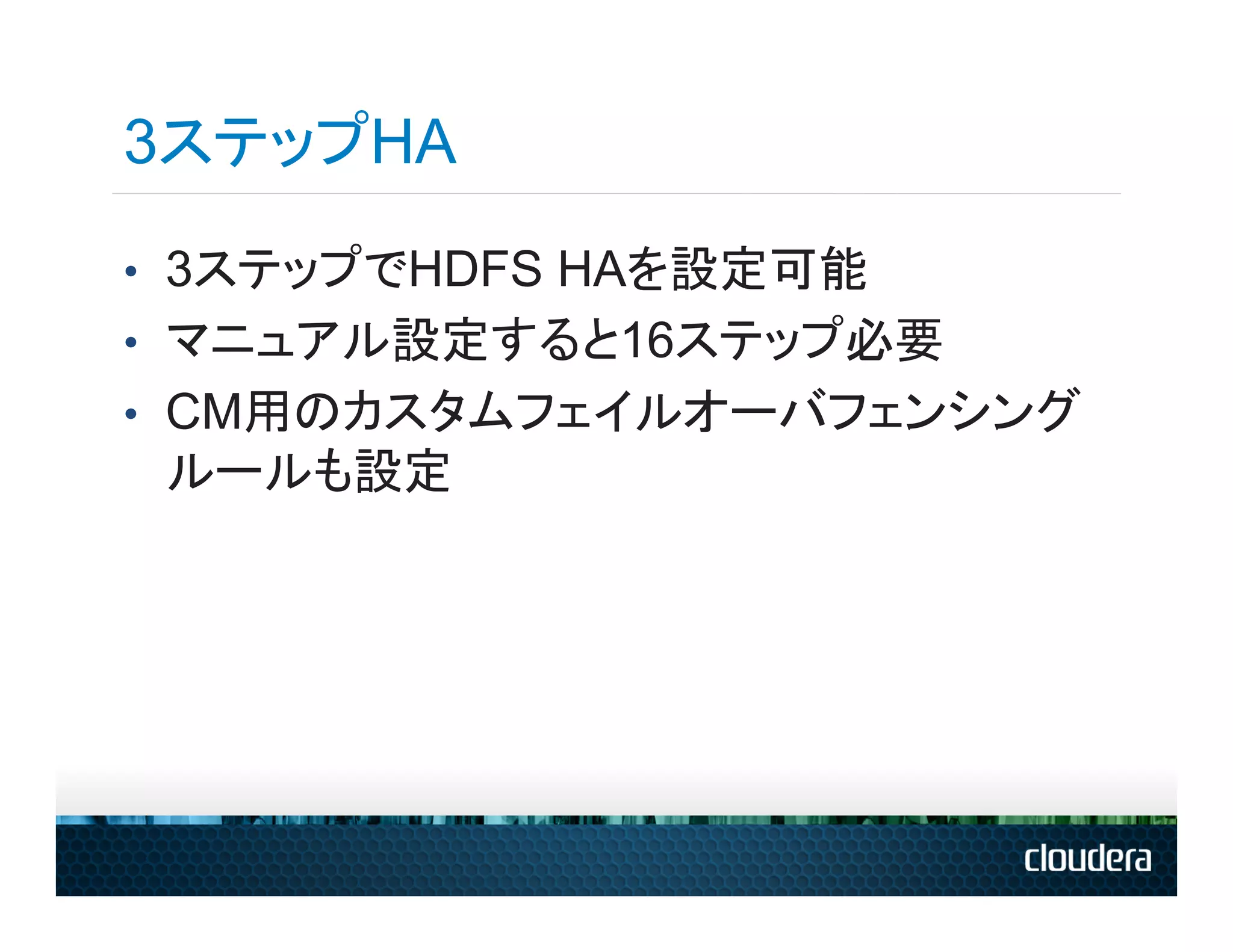

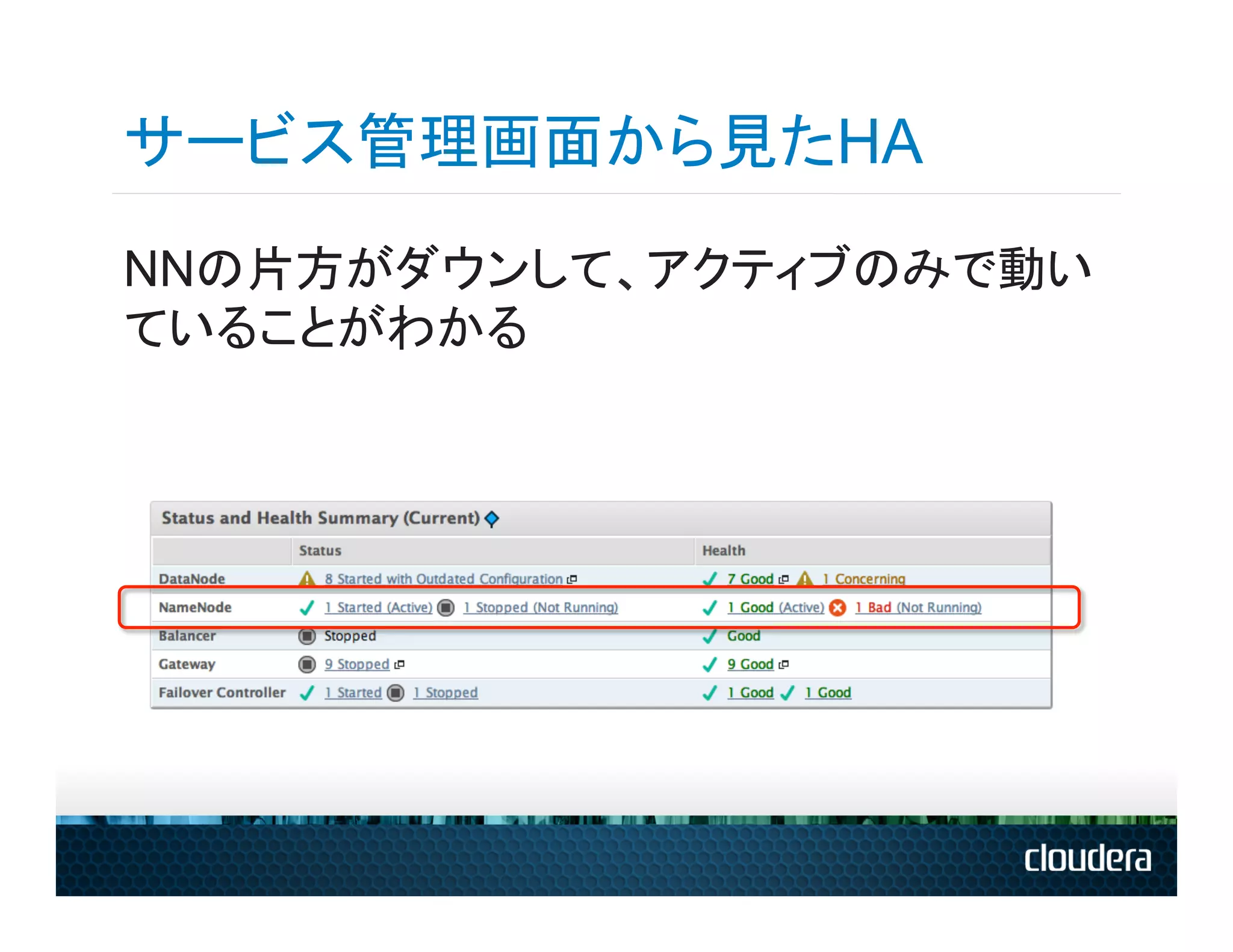

- 31. 3ステップHA • 3ステップでHDFS HAを設定可能 • マニュアル設定すると16ステップ必要 • CM用のカスタムフェイルオーバフェンシング ルールも設定
- 32.
- 33.
- 34.

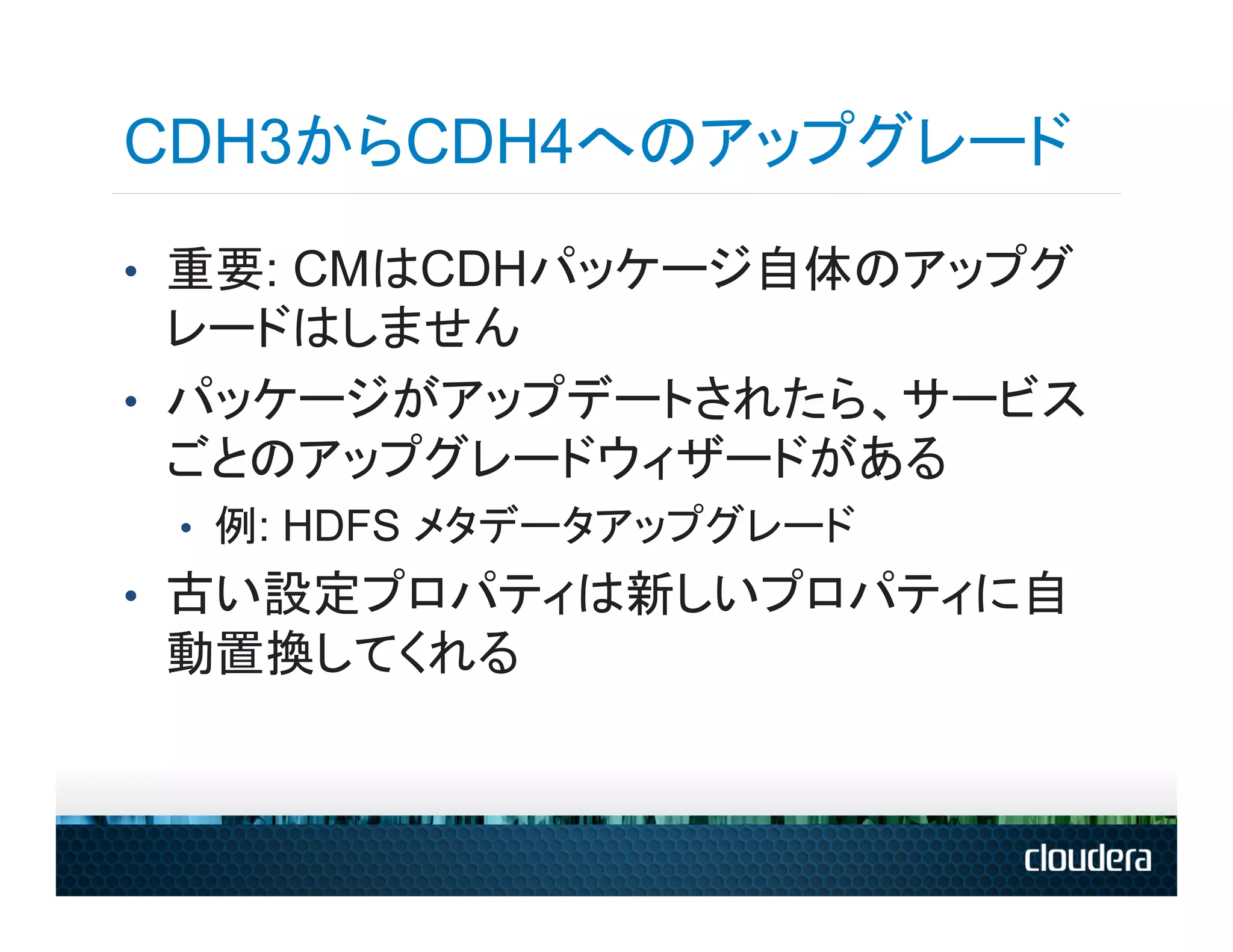

- 35. CDH3からCDH4へのアップグレード • 重要: CMはCDHパッケージ自体のアップグ レードはしません • パッケージがアップデートされたら、サービス ごとのアップグレードウィザードがある • 例: HDFS メタデータアップグレード • 古い設定プロパティは新しいプロパティに自 動置換してくれる
- 36.

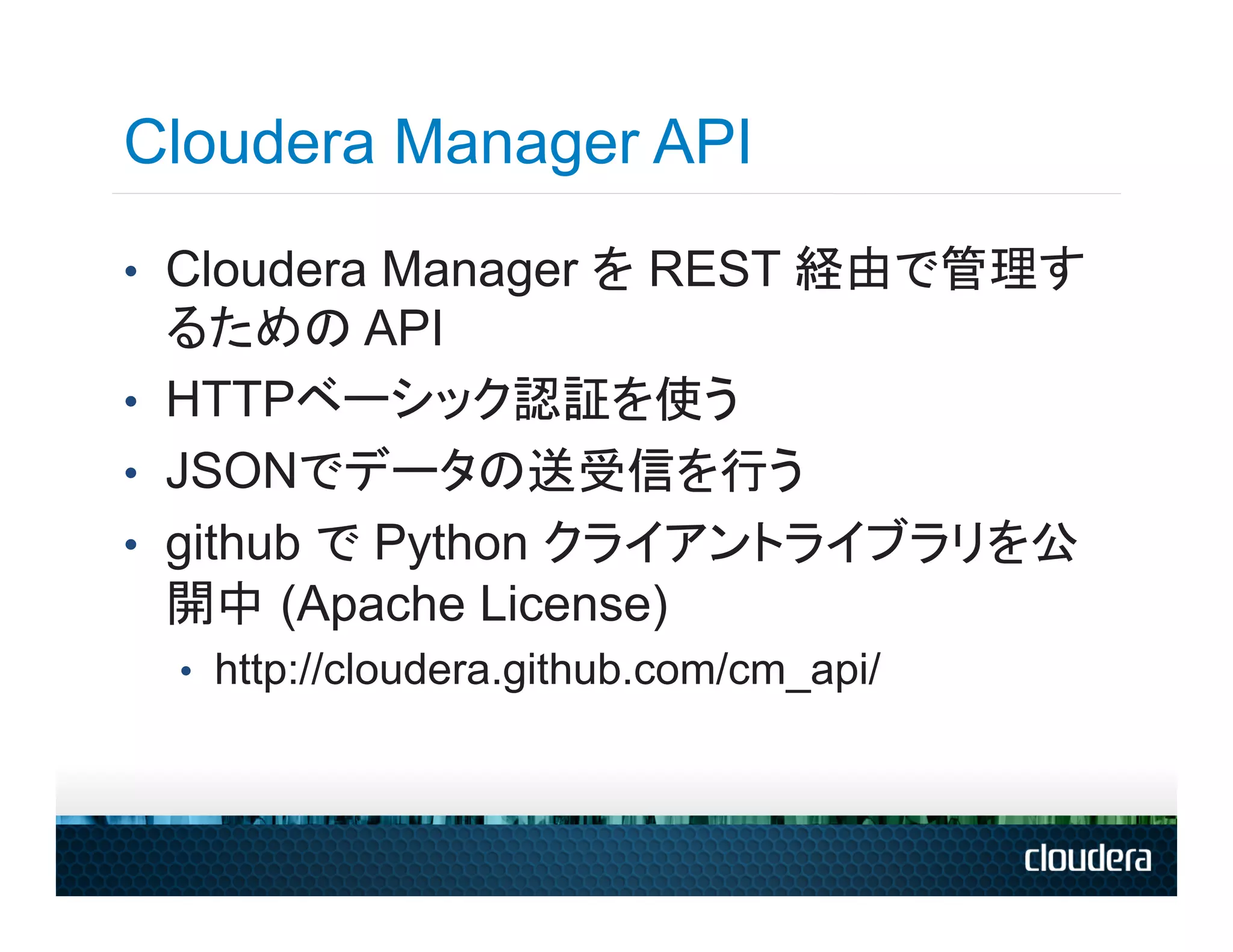

- 37. Cloudera Manager API • Cloudera Manager を REST 経由で管理す るための API • HTTPベーシック認証を使う • JSONでデータの送受信を行う • github で Python クライアントライブラリを公 開中 (Apache License) • http://cloudera.github.com/cm_api/

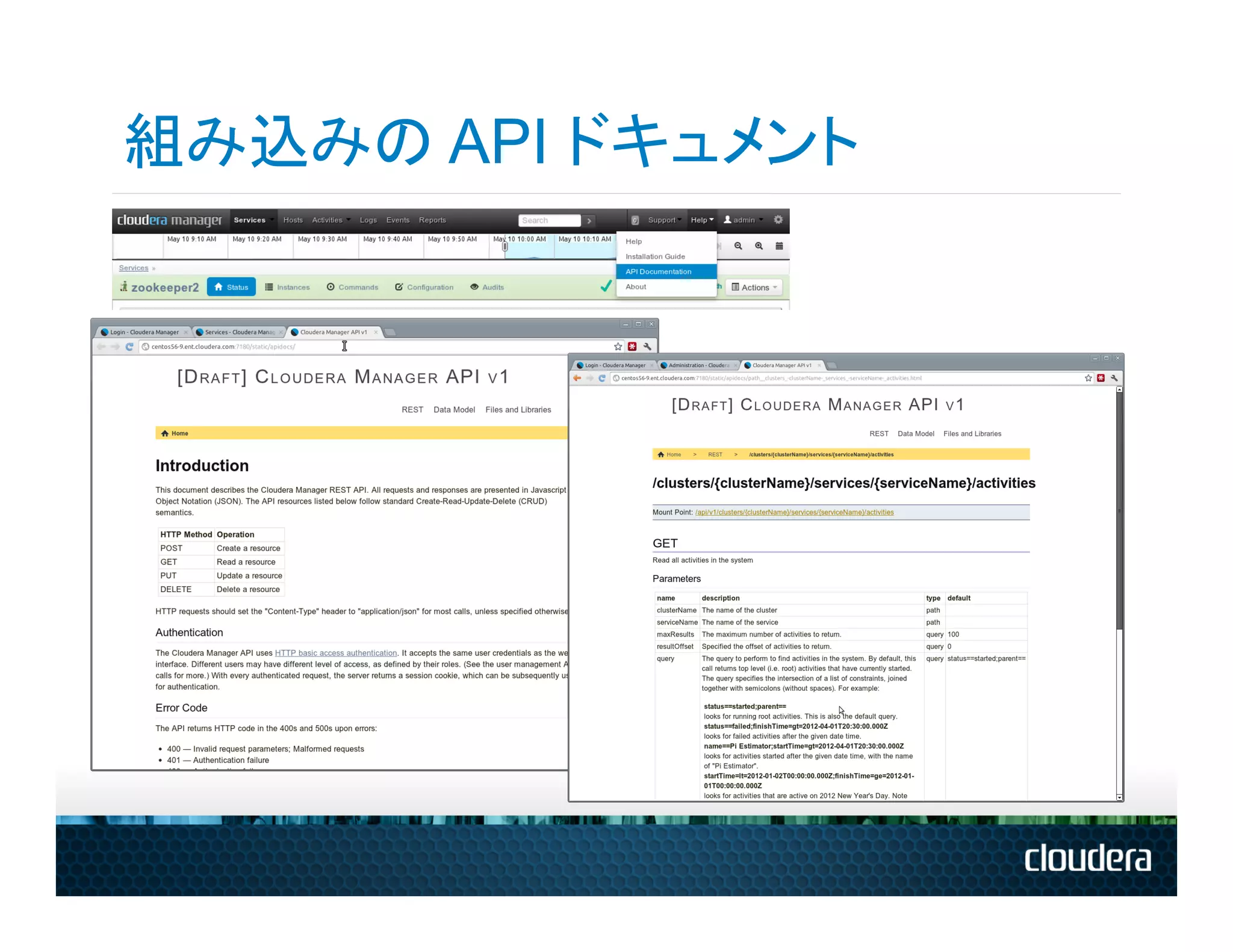

- 38.

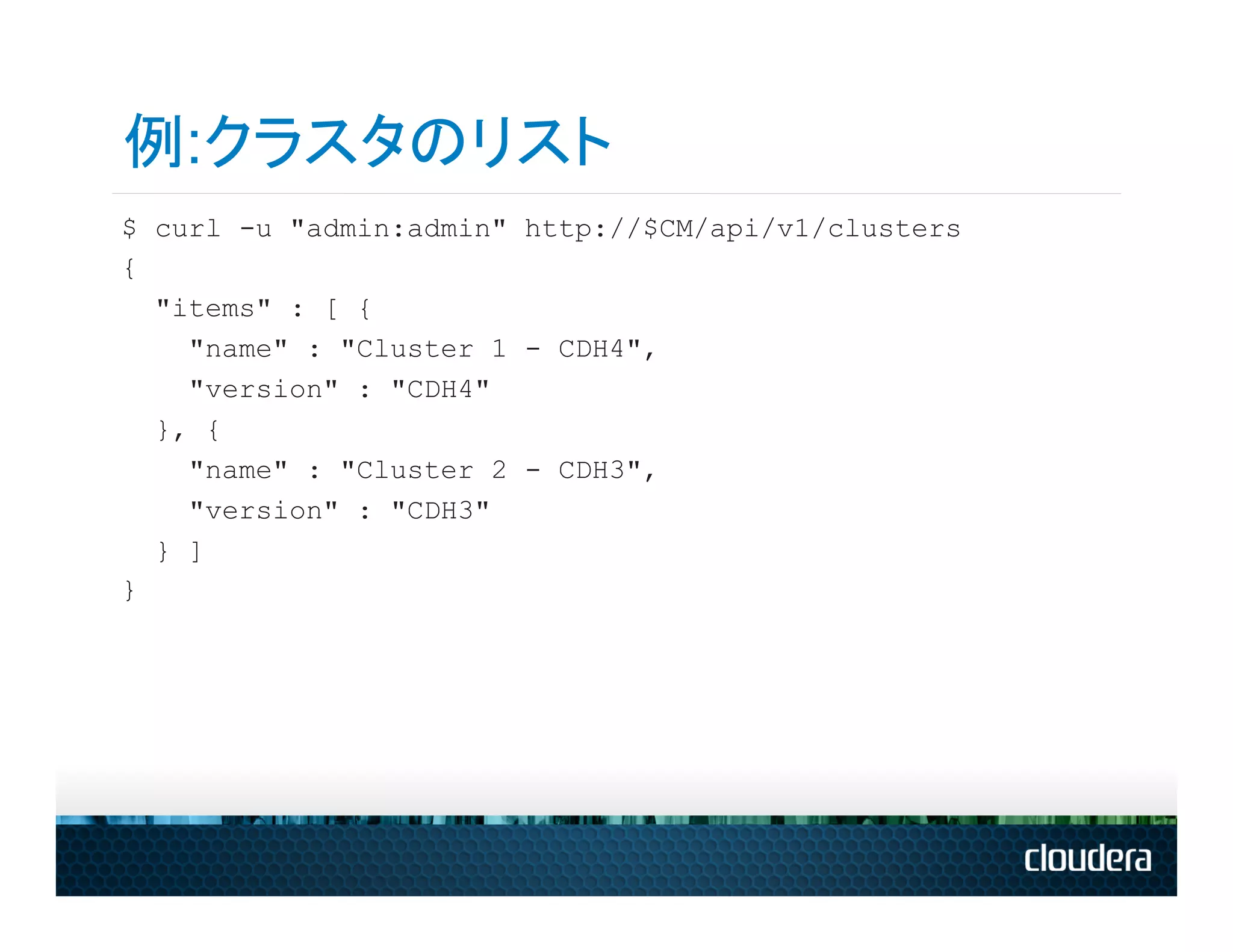

- 39. 例:クラスタのリスト $ curl -u"admin:admin" http://$CM/api/v1/clusters { "items" : [ { "name" : "Cluster 1 - CDH4", "version" : "CDH4" }, { "name" : "Cluster 2 - CDH3", "version" : "CDH3" } ] }

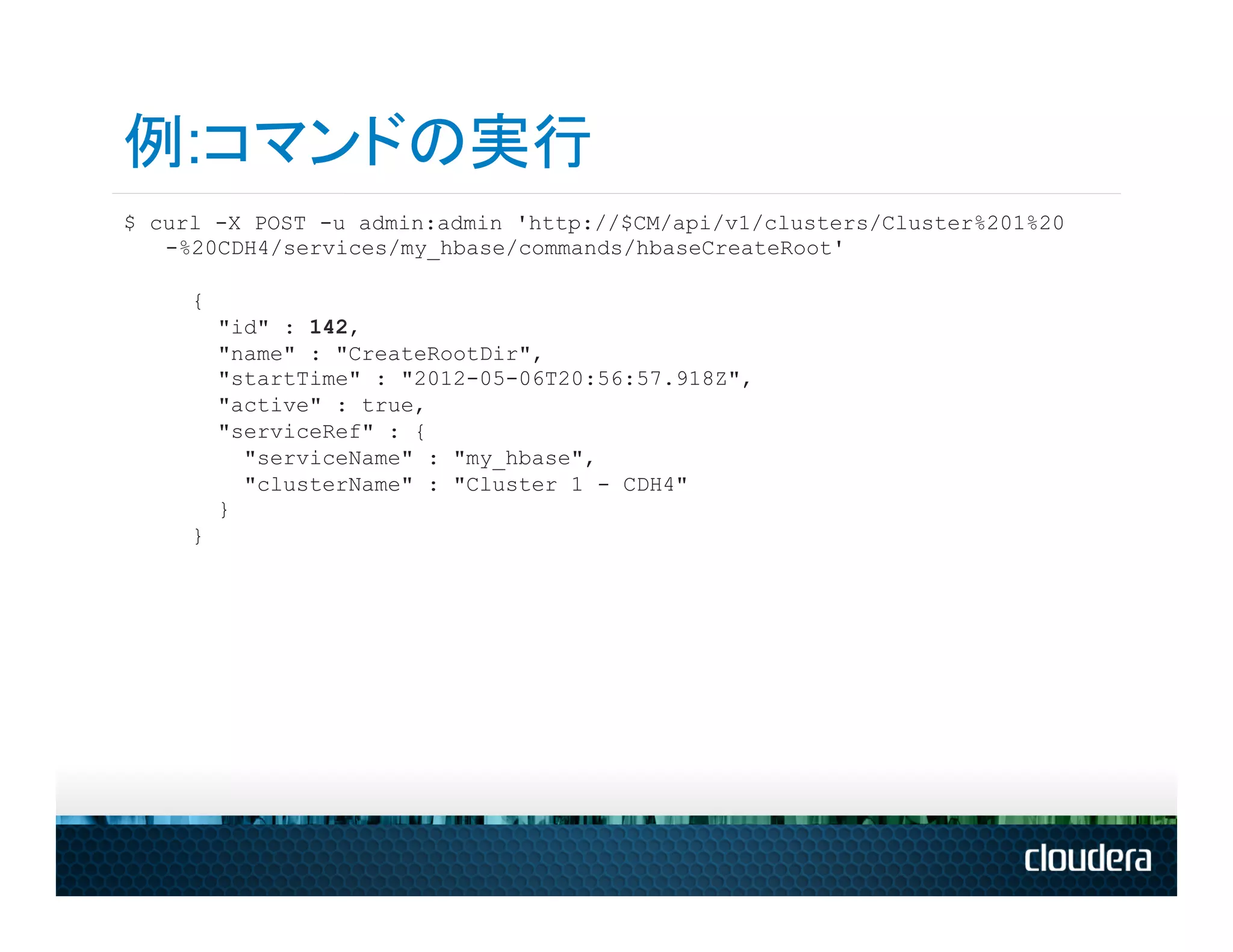

- 40. 例:コマンドの実行 $ curl -XPOST -u admin:admin 'http://$CM/api/v1/clusters/Cluster%201%20 -%20CDH4/services/my_hbase/commands/hbaseCreateRoot' { "id" : 142, "name" : "CreateRootDir", "startTime" : "2012-05-06T20:56:57.918Z", "active" : true, "serviceRef" : { "serviceName" : "my_hbase", "clusterName" : "Cluster 1 - CDH4" } }
- 41. CLOUDRA MANAGER ENTERPRISEEDITION

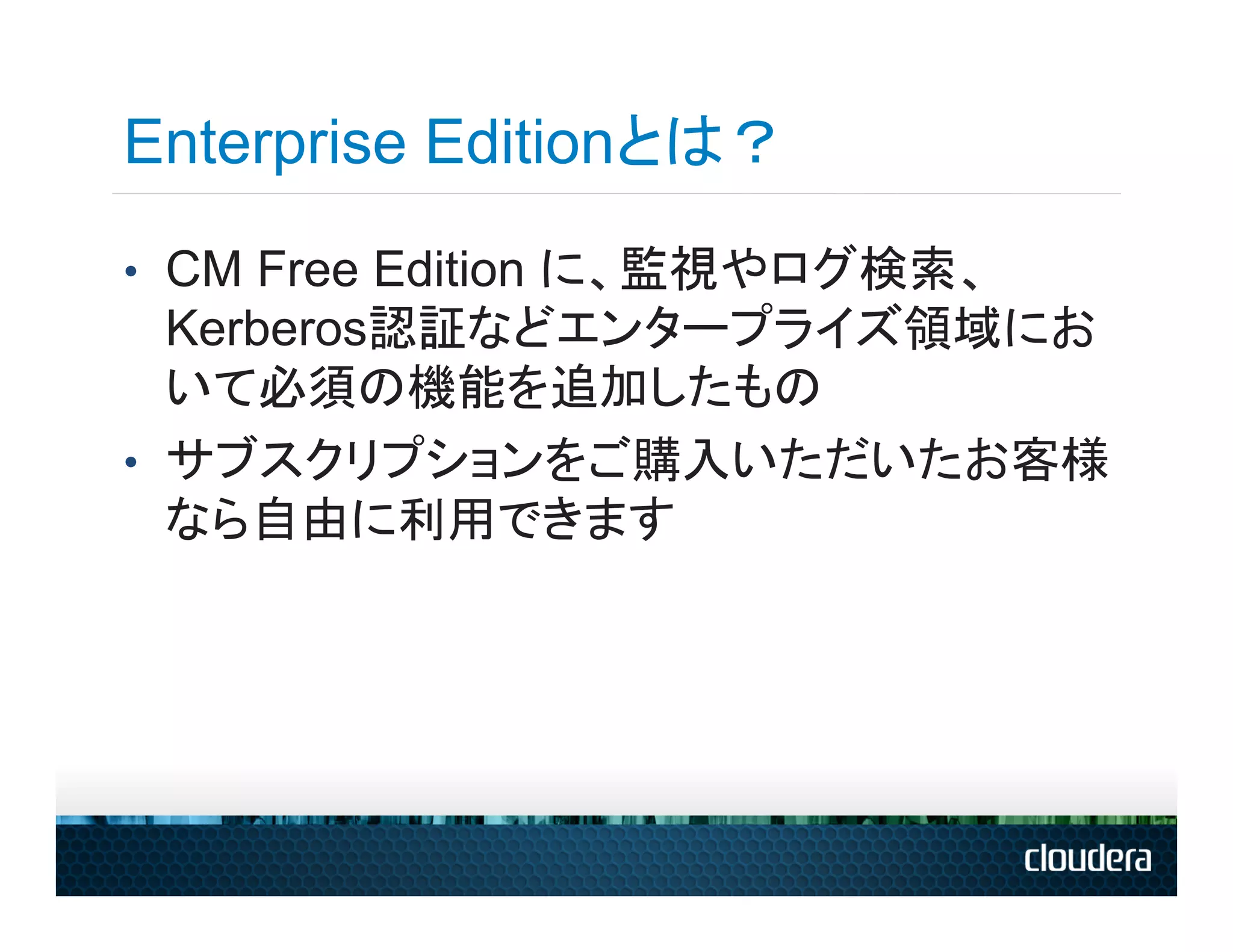

- 42. Enterprise Editionとは？ • CMFree Edition に、監視やログ検索、 Kerberos認証などエンタープライズ領域にお いて必須の機能を追加したもの • サブスクリプションをご購入いただいたお客様 なら自由に利用できます

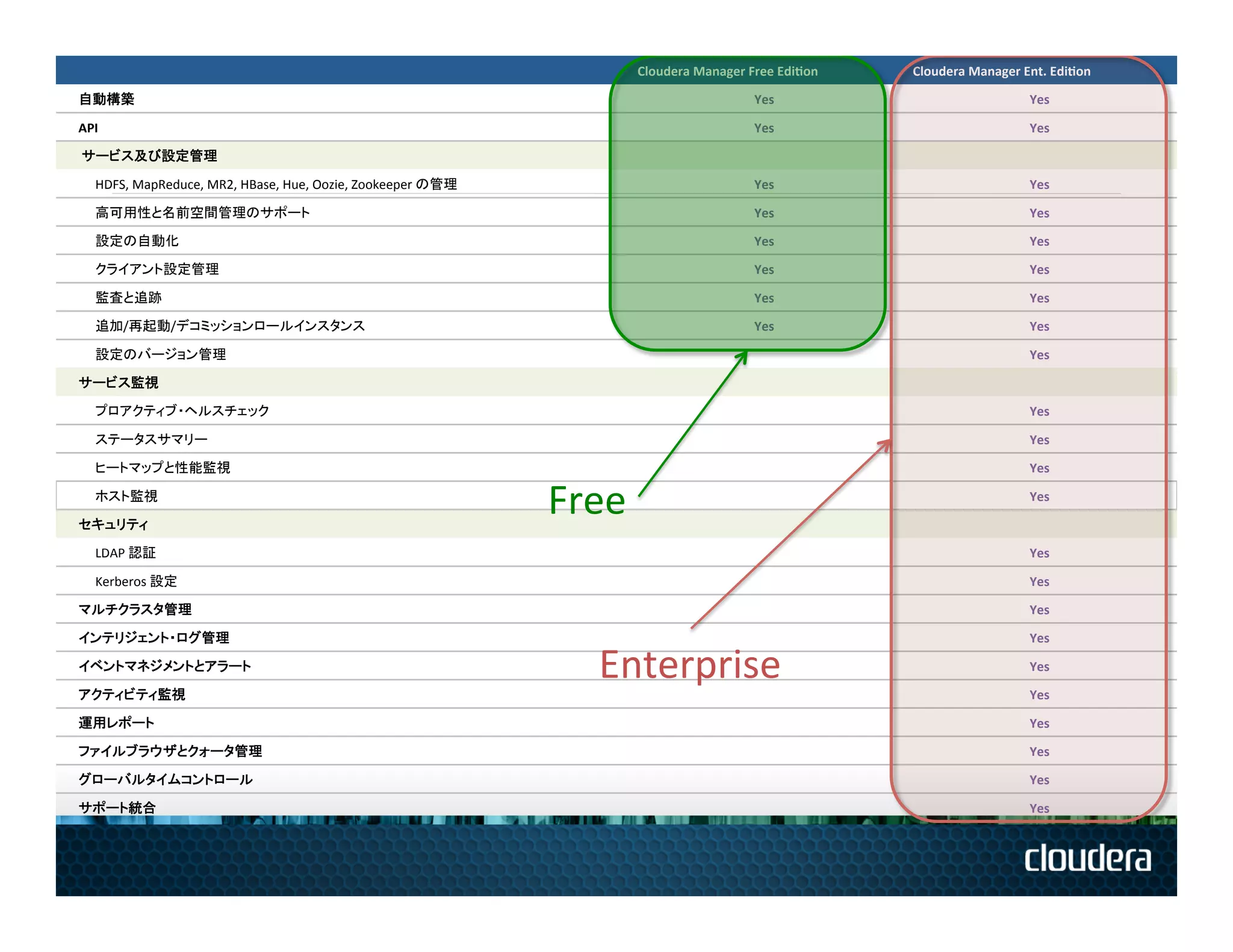

- 43. Cloudera Manager Free Edi*on Cloudera Manager Ent. Edi*on 自動構築 Yes Yes API Yes Yes サービス及び設定管理 HDFS, MapReduce, MR2, HBase, Hue, Oozie, Zookeeper の管理 Yes Yes 高可用性と名前空間管理のサポート Yes Yes 設定の自動化 Yes Yes クライアント設定管理 Yes Yes 監査と追跡 Yes Yes 追加/再起動/デコミッションロールインスタンス Yes Yes 設定のバージョン管理 Yes サービス監視 プロアクティブ・ヘルスチェック Yes ステータスサマリー Yes ヒートマップと性能監視 Yes ホスト監視 セキュリティ Free Yes LDAP 認証 Yes Kerberos 設定 Yes マルチクラスタ管理 Yes インテリジェント・ログ管理 Yes イベントマネジメントとアラート アクティビティ監視 Enterprise Yes Yes 運用レポート Yes ファイルブラウザとクォータ管理 Yes グローバルタイムコントロール Yes サポート統合 Yes
- 44.

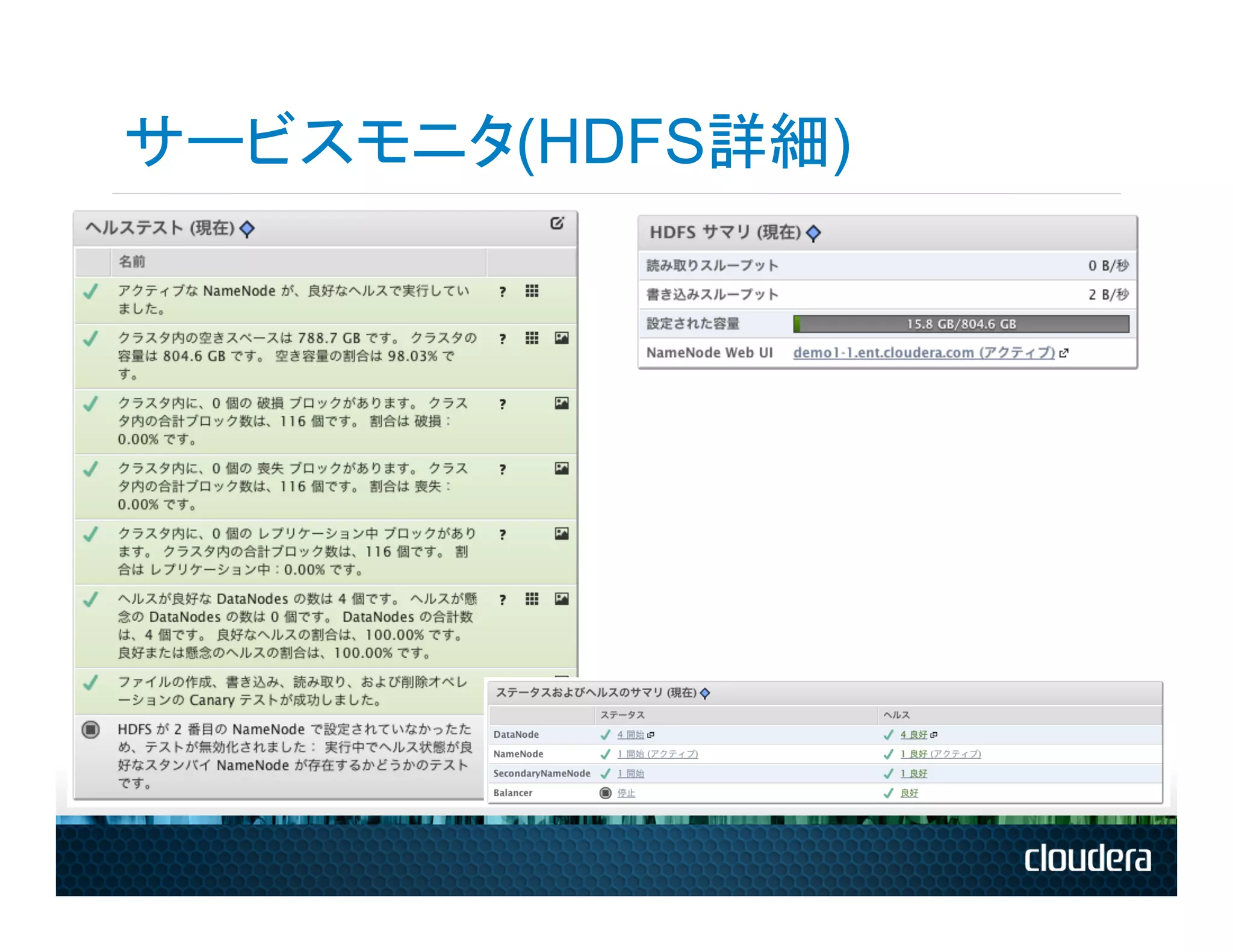

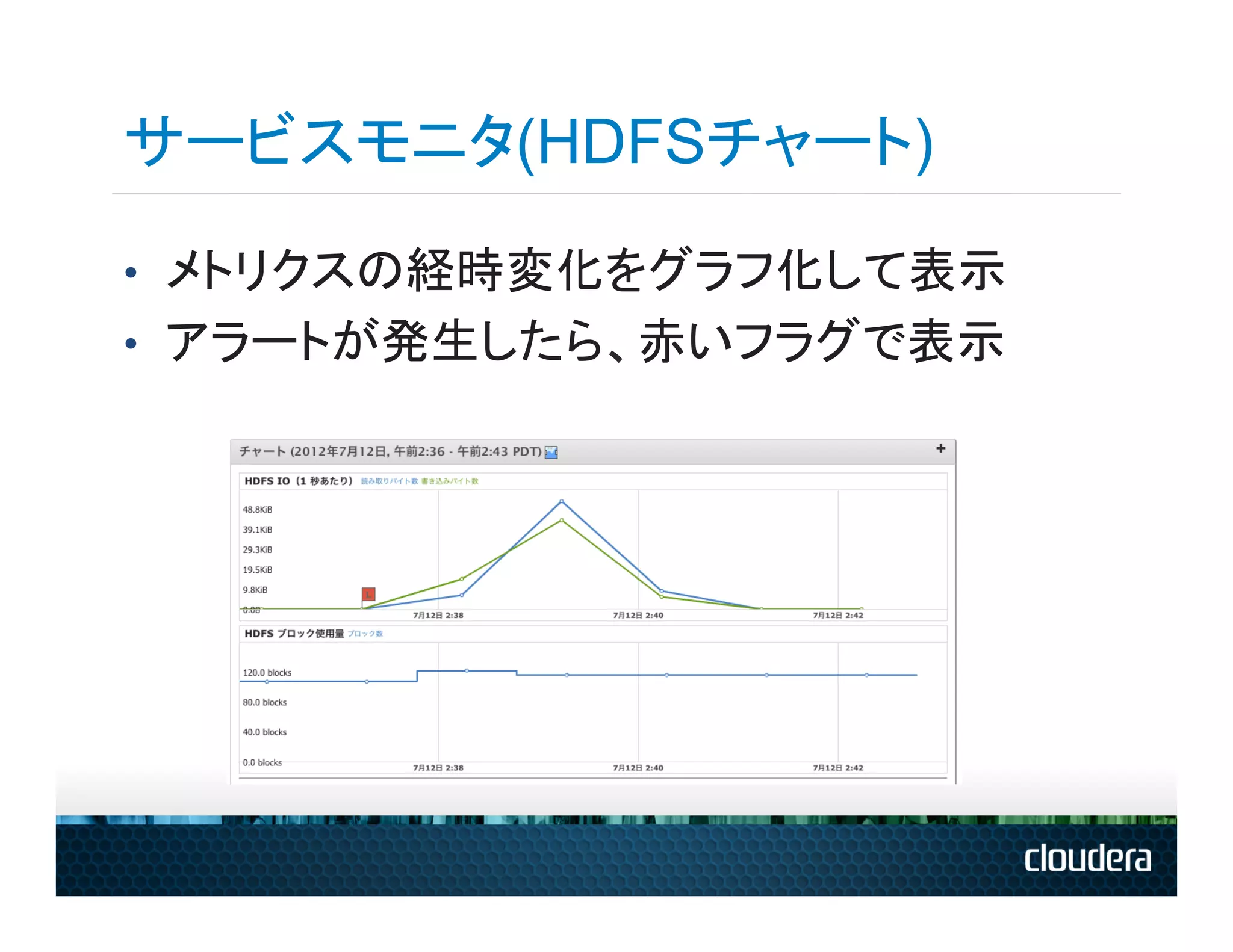

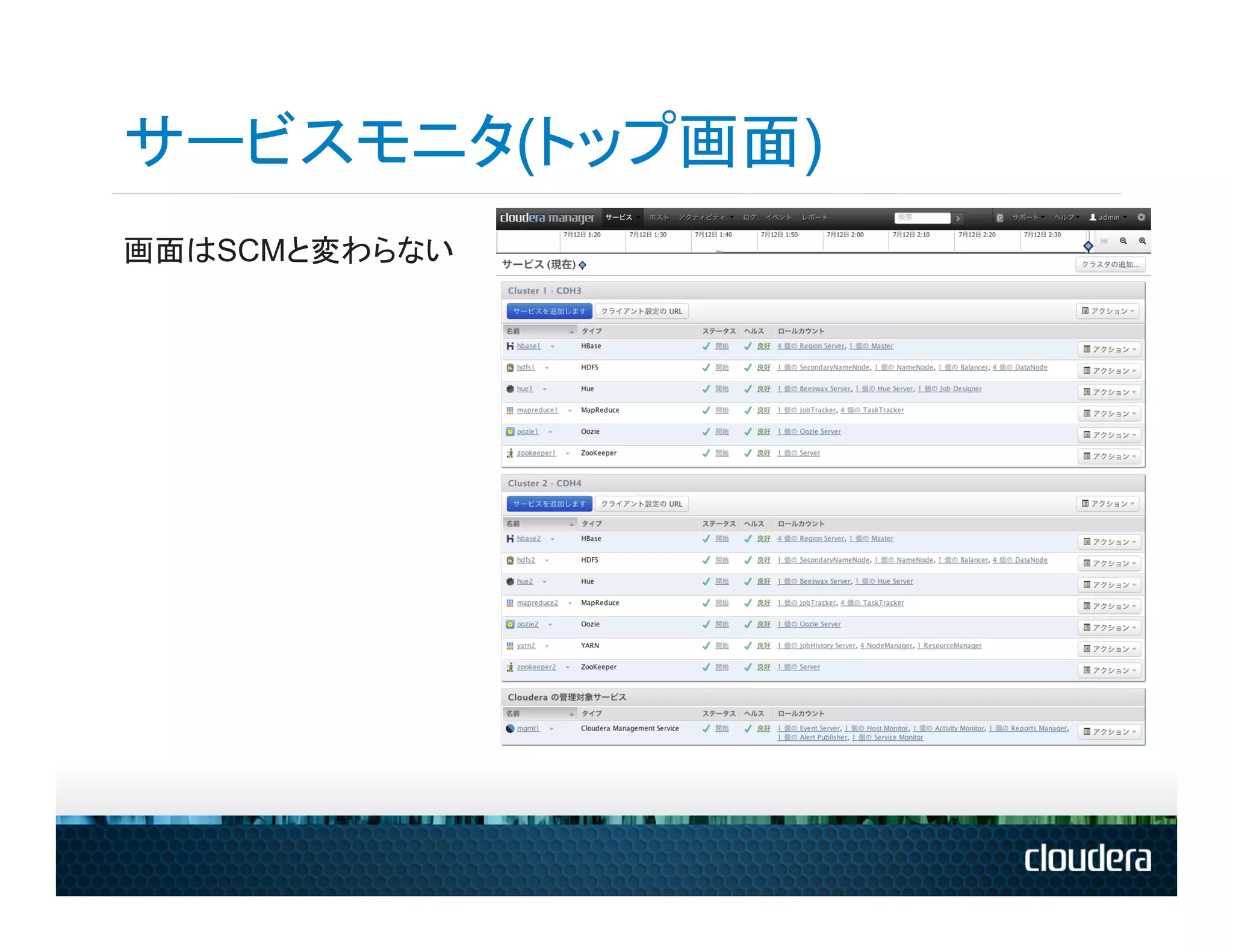

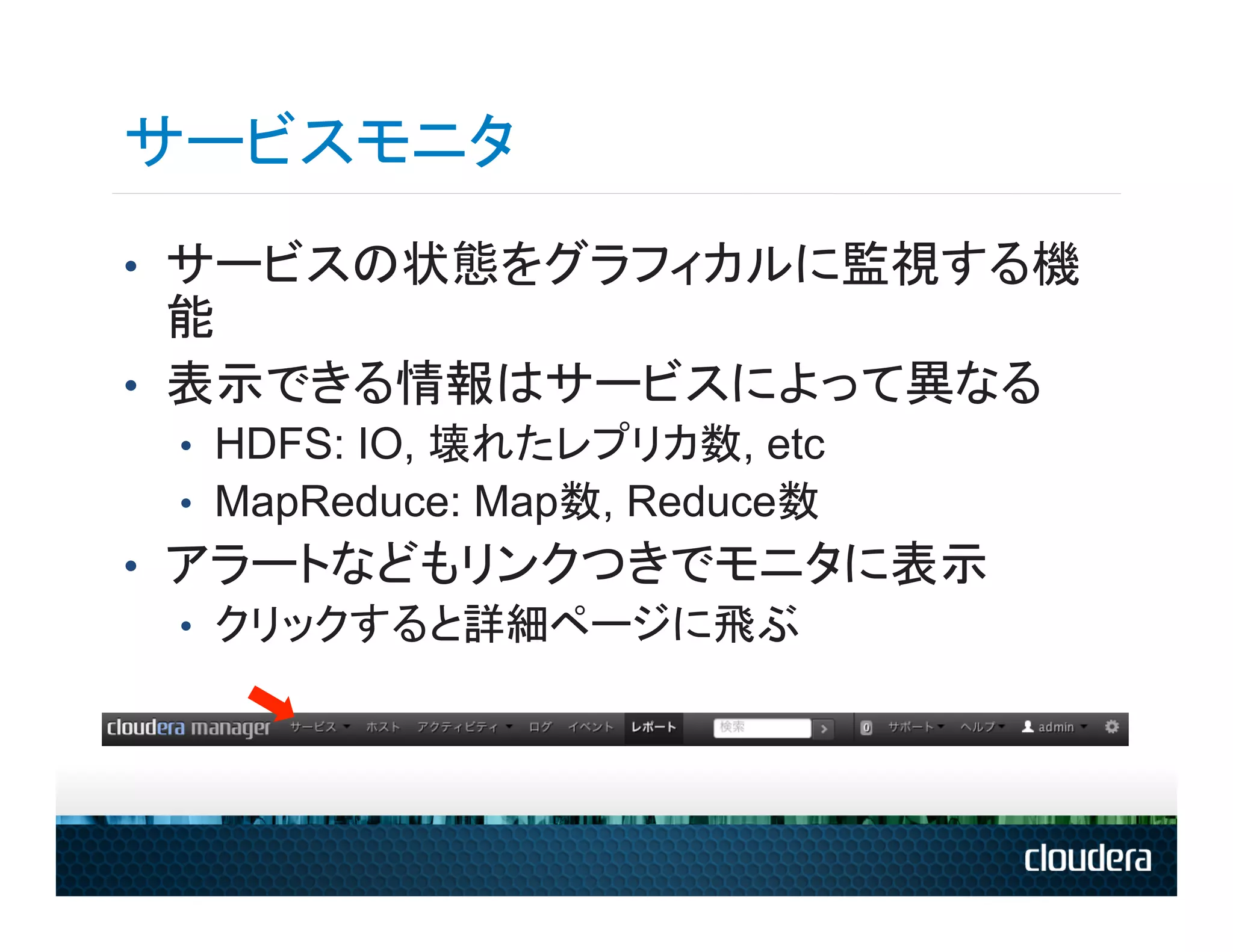

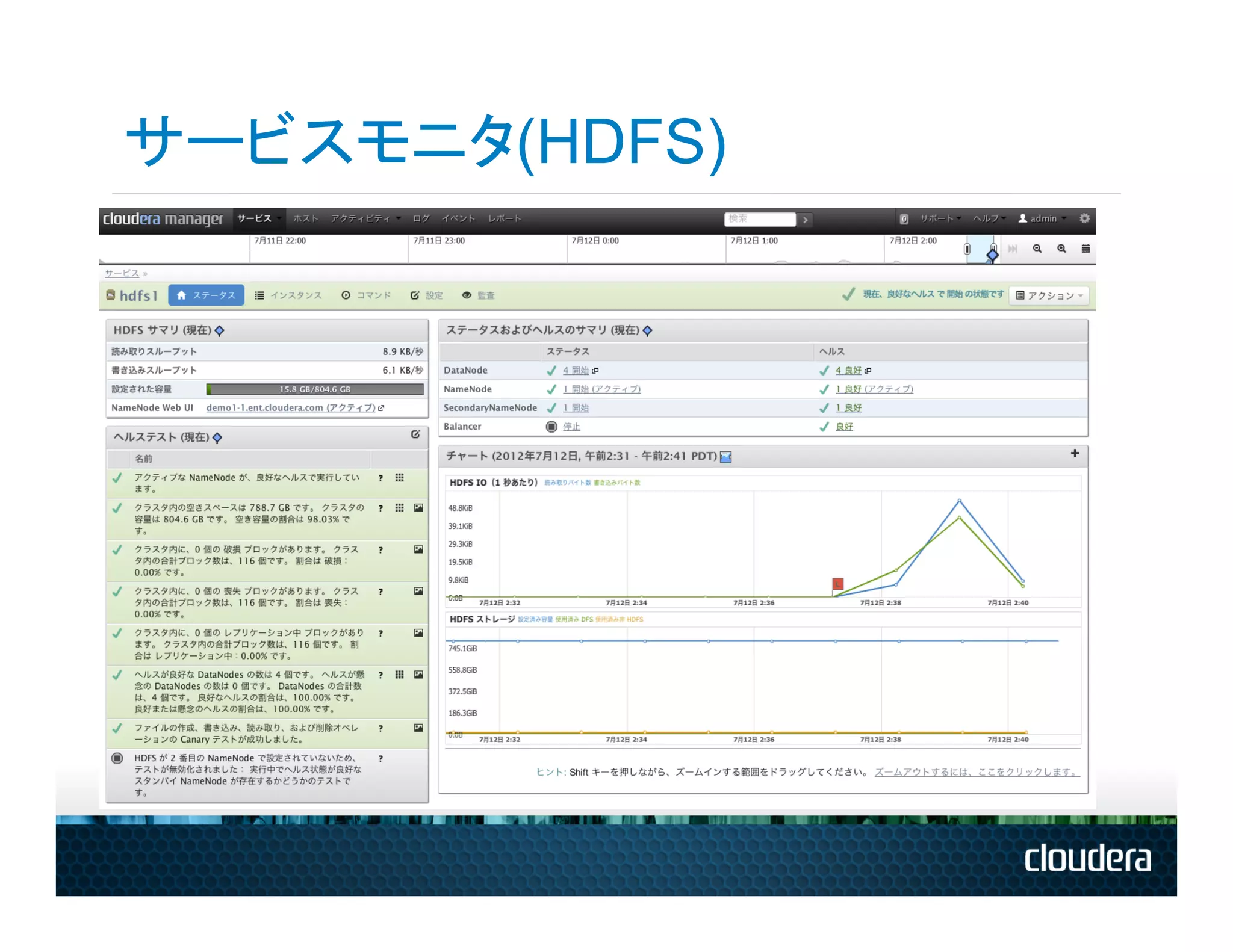

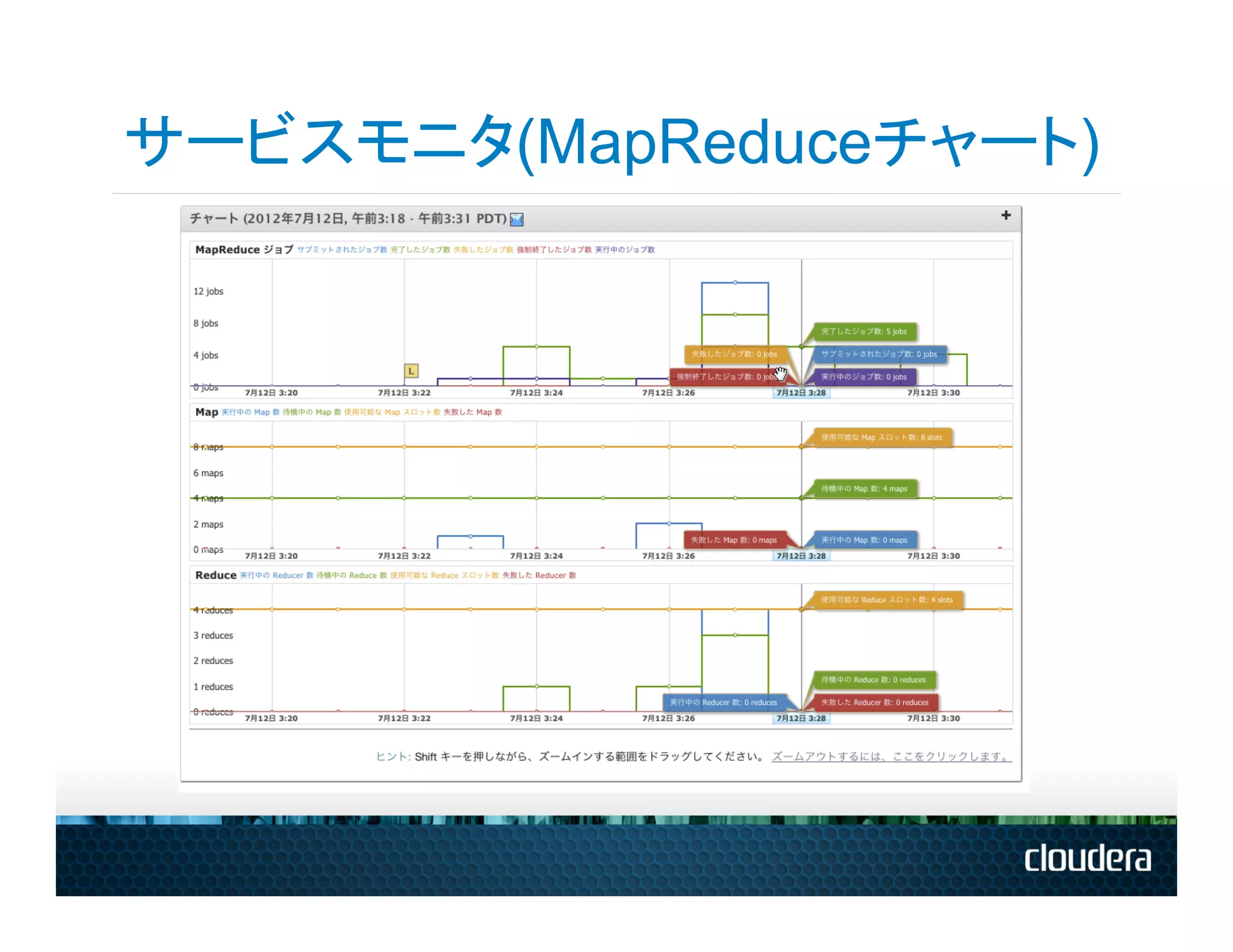

- 45. サービスモニタ • サービスの状態をグラフィカルに監視する機 能 • 表示できる情報はサービスによって異なる • HDFS: IO, 壊れたレプリカ数, etc • MapReduce: Map数, Reduce数 • アラートなどもリンクつきでモニタに表示 • クリックすると詳細ページに飛ぶ
- 46.
- 47.
- 48.
- 49.

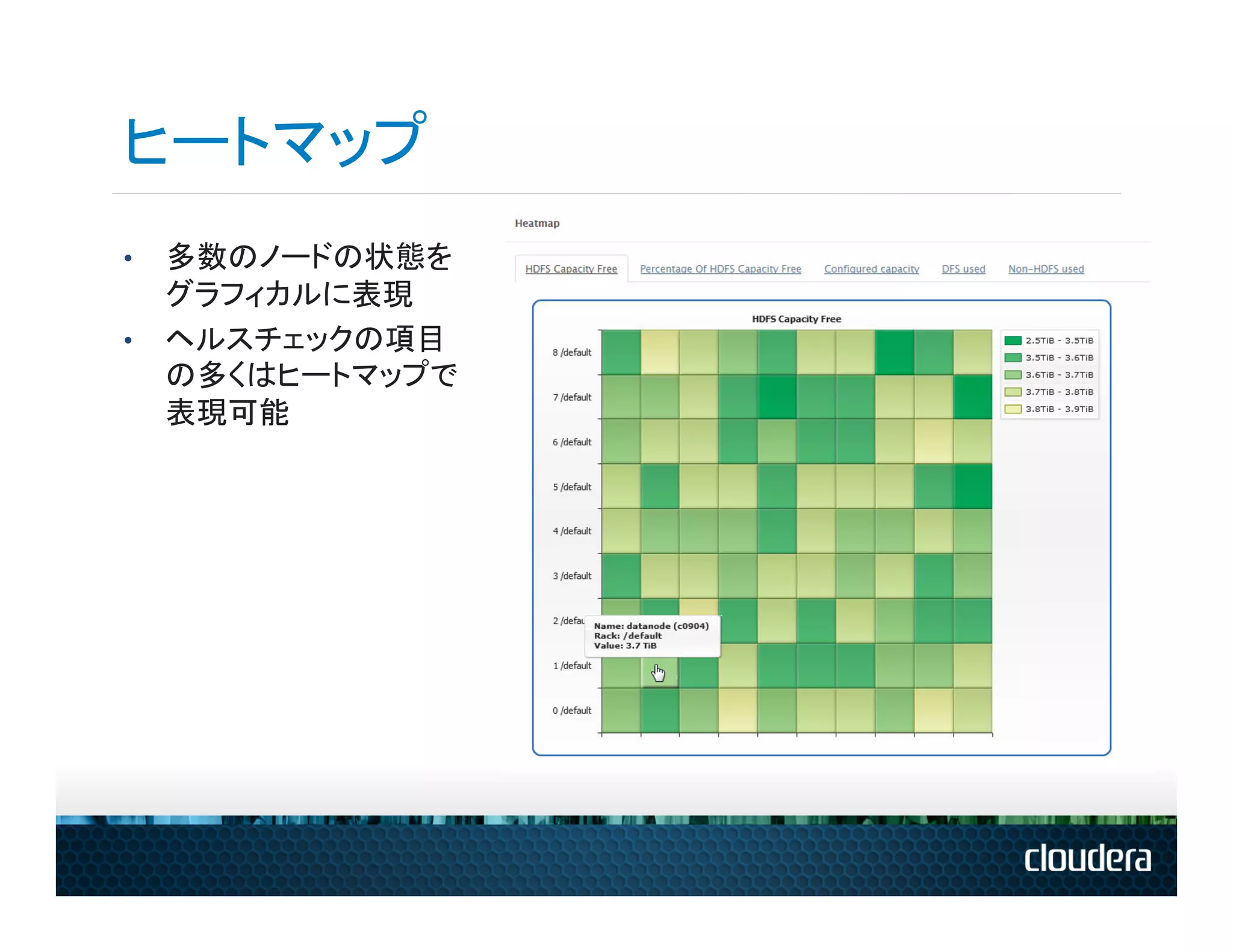

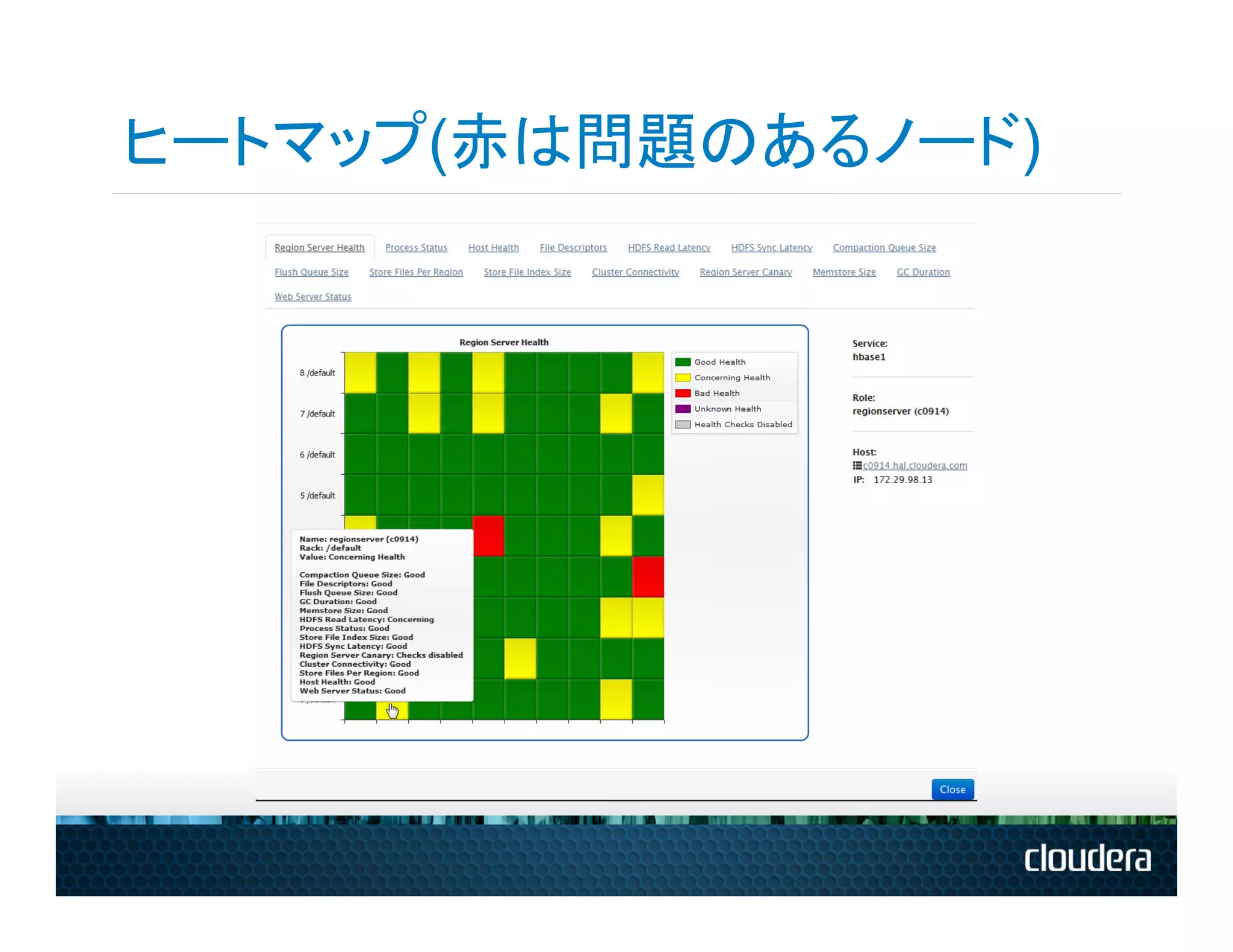

- 50. ヒートマップ • 多数のノードの状態を グラフィカルに表現 • ヘルスチェックの項目 の多くはヒートマップで 表現可能
- 51.
- 52.
- 53.
- 54.

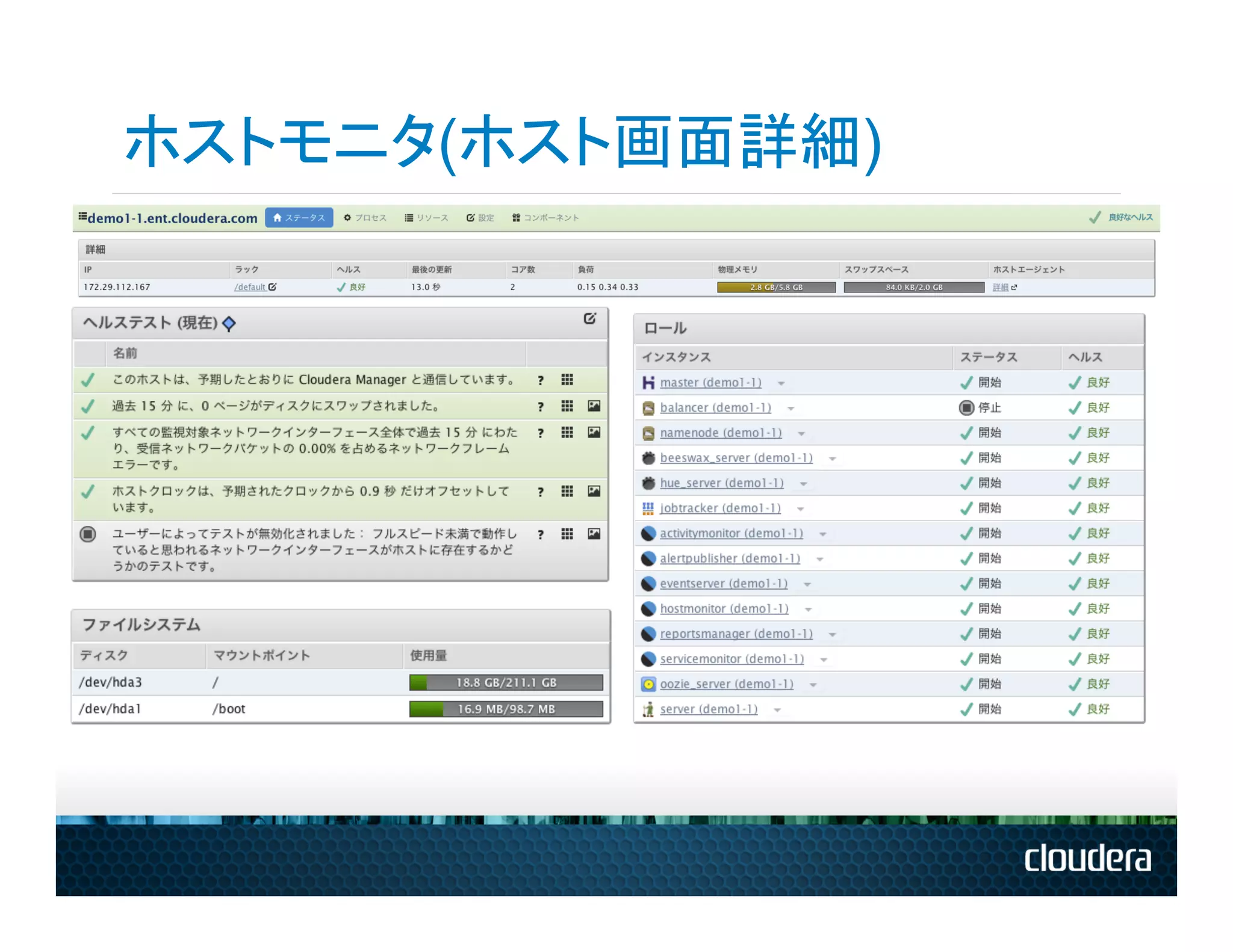

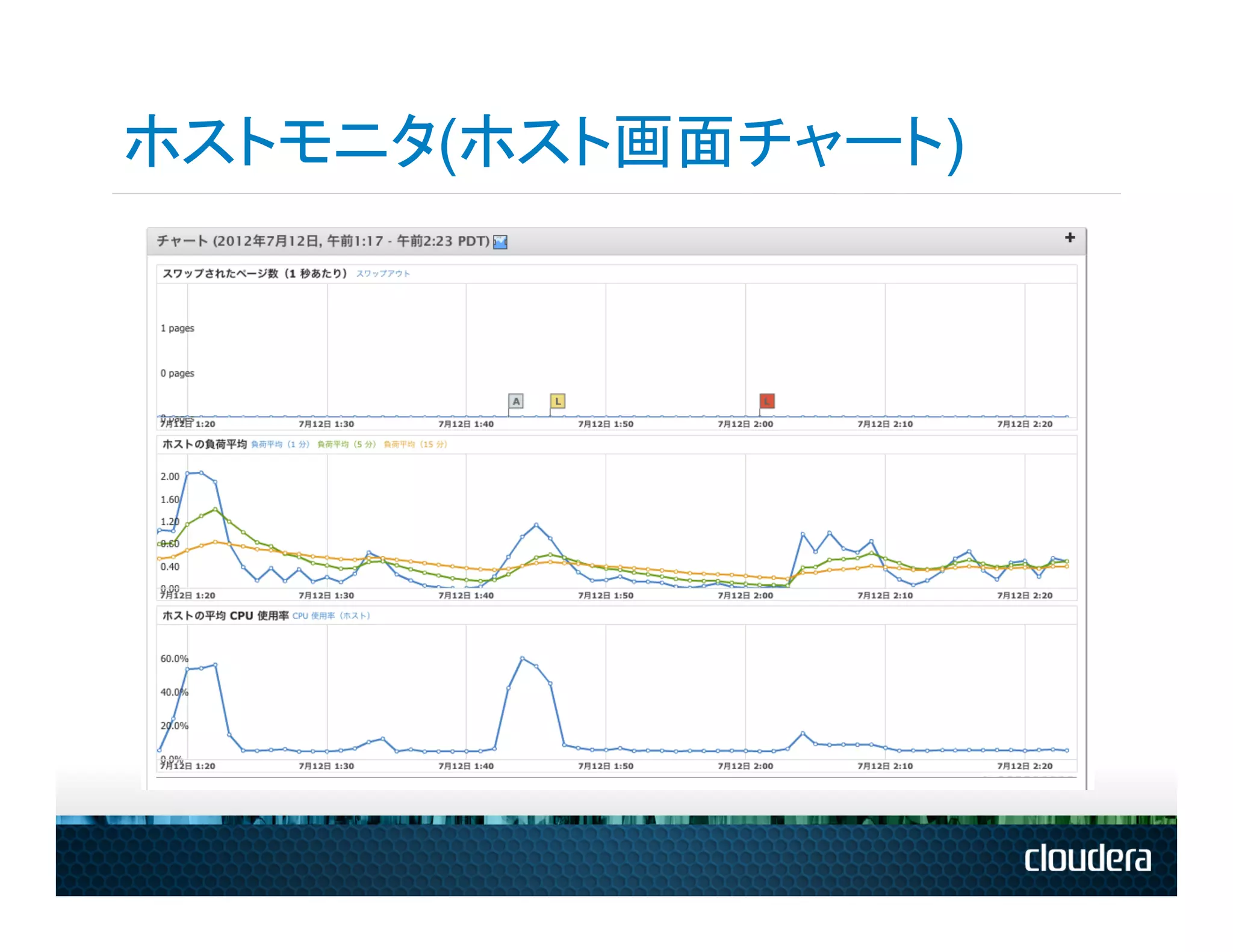

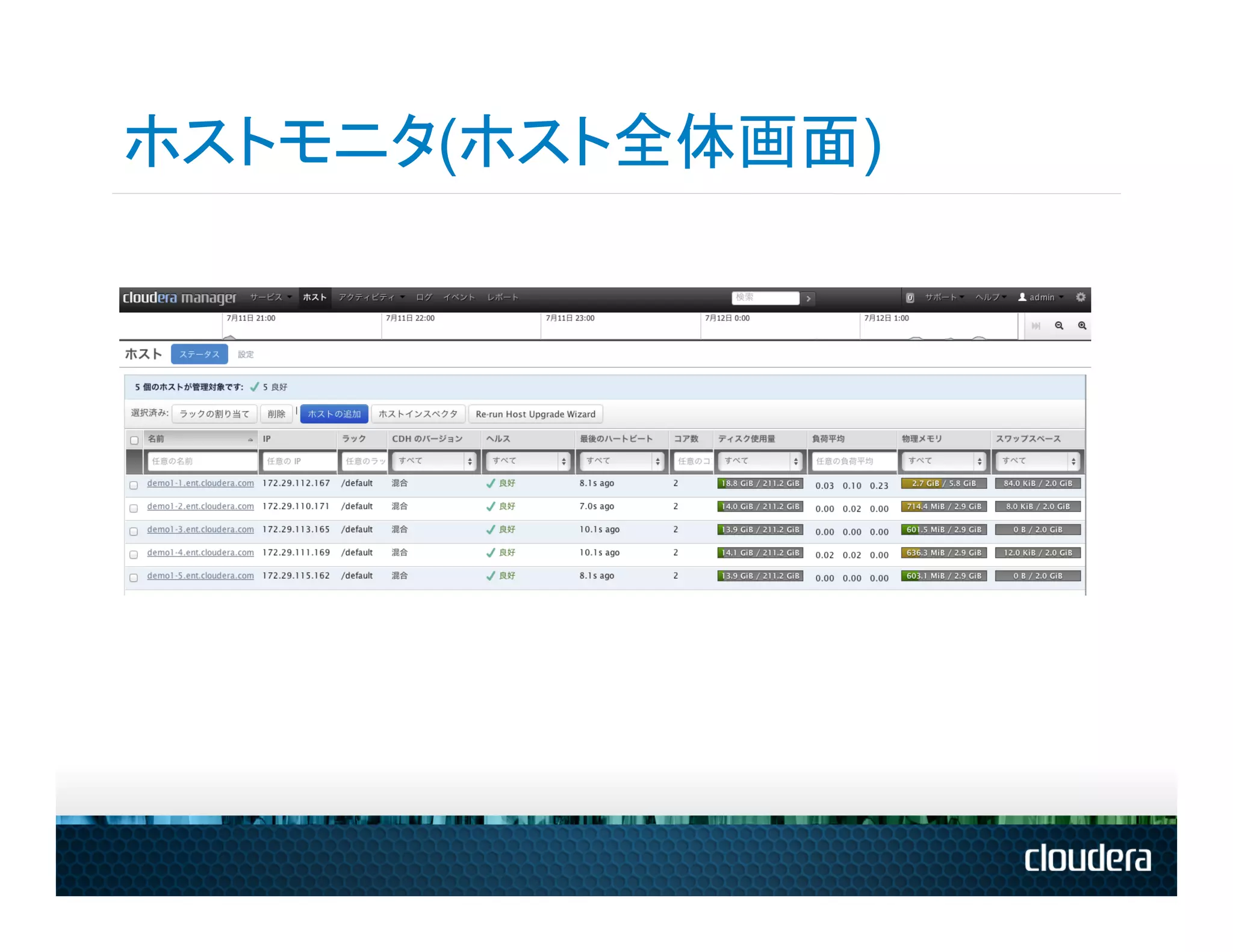

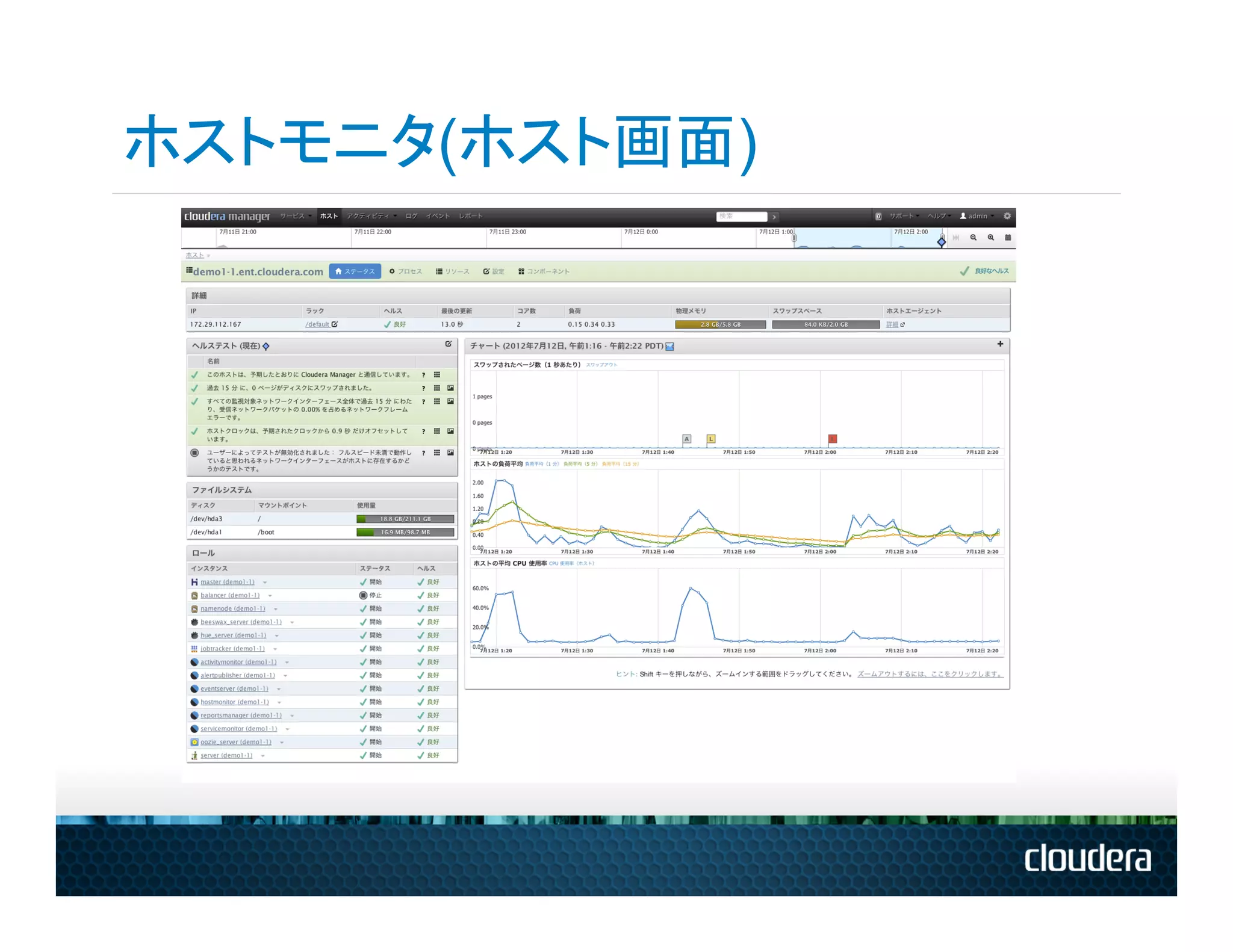

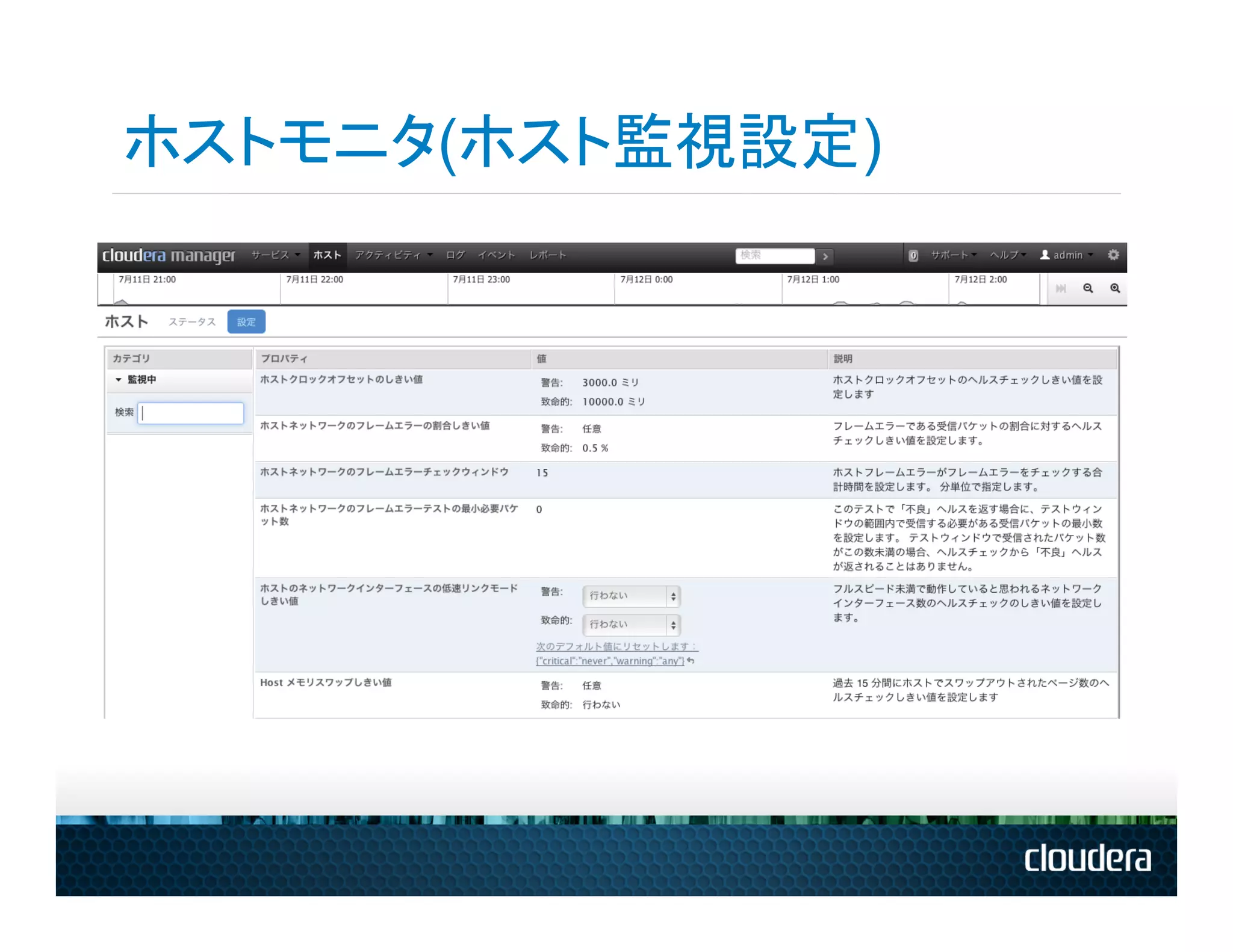

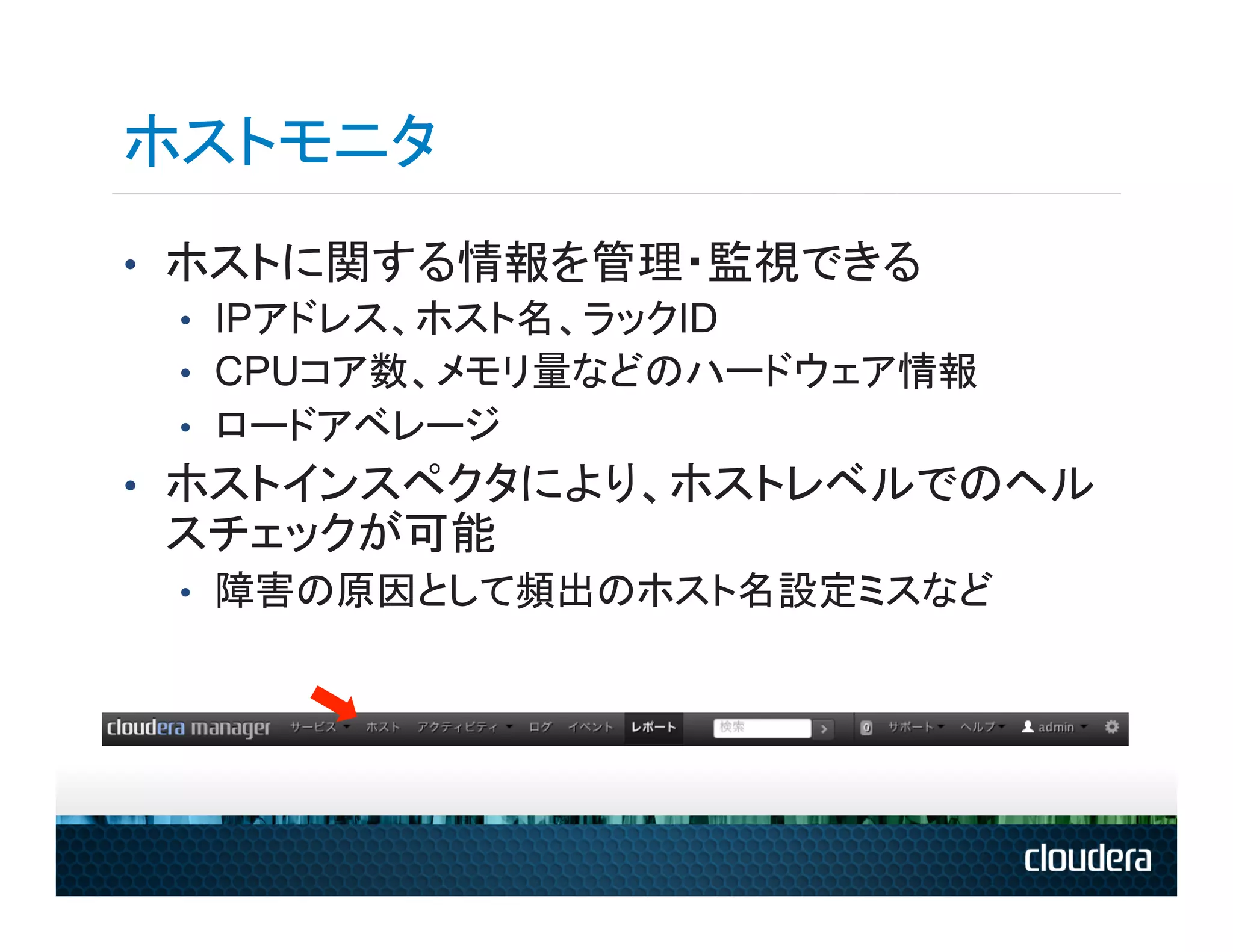

- 55. ホストモニタ • ホストに関する情報を管理・監視できる • IPアドレス、ホスト名、ラックID • CPUコア数、メモリ量などのハードウェア情報 • ロードアベレージ • ホストインスペクタにより、ホストレベルでのヘル スチェックが可能 • 障害の原因として頻出のホスト名設定ミスなど
- 56.
- 57.
- 58.
- 59.
- 60.
- 61.
- 62.

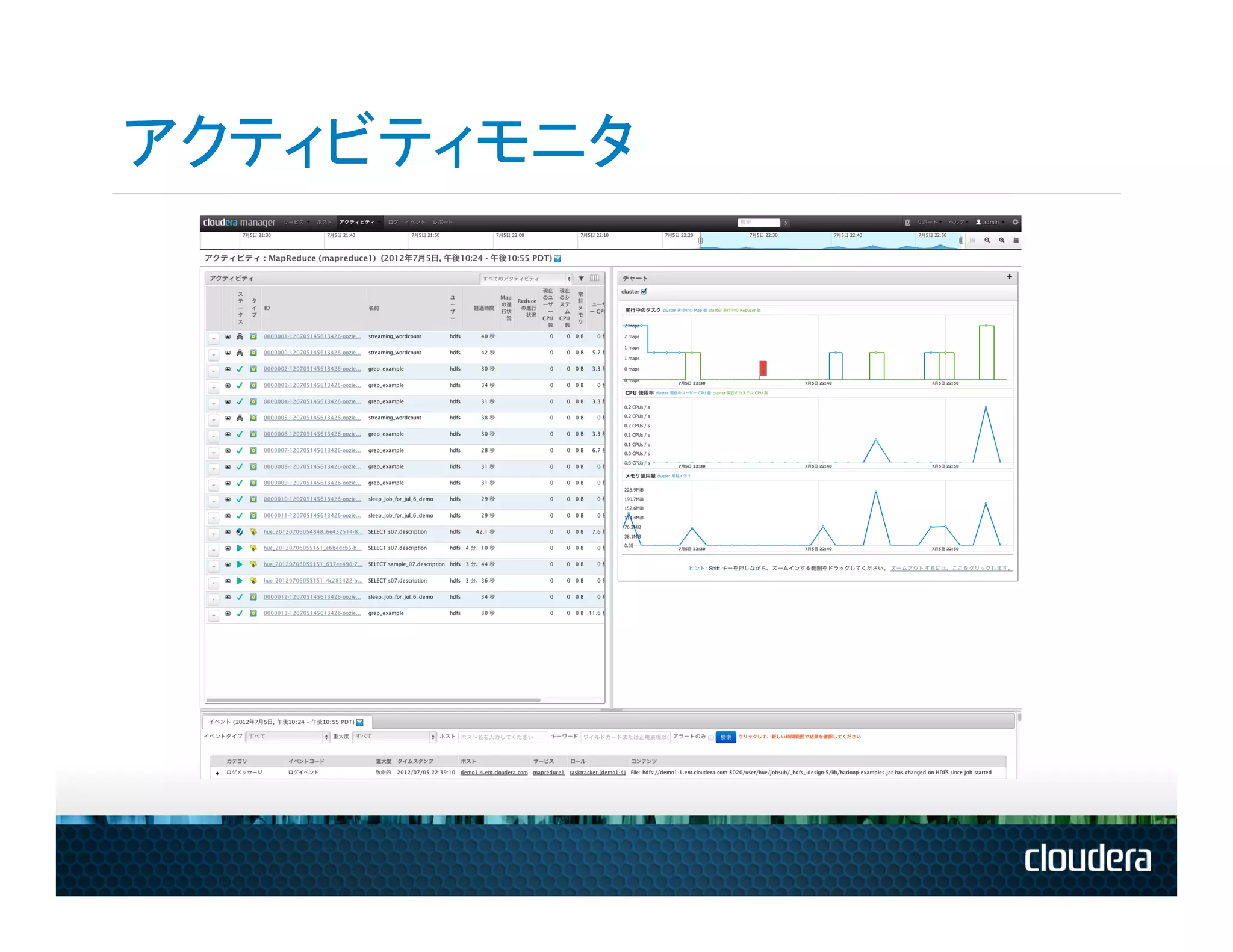

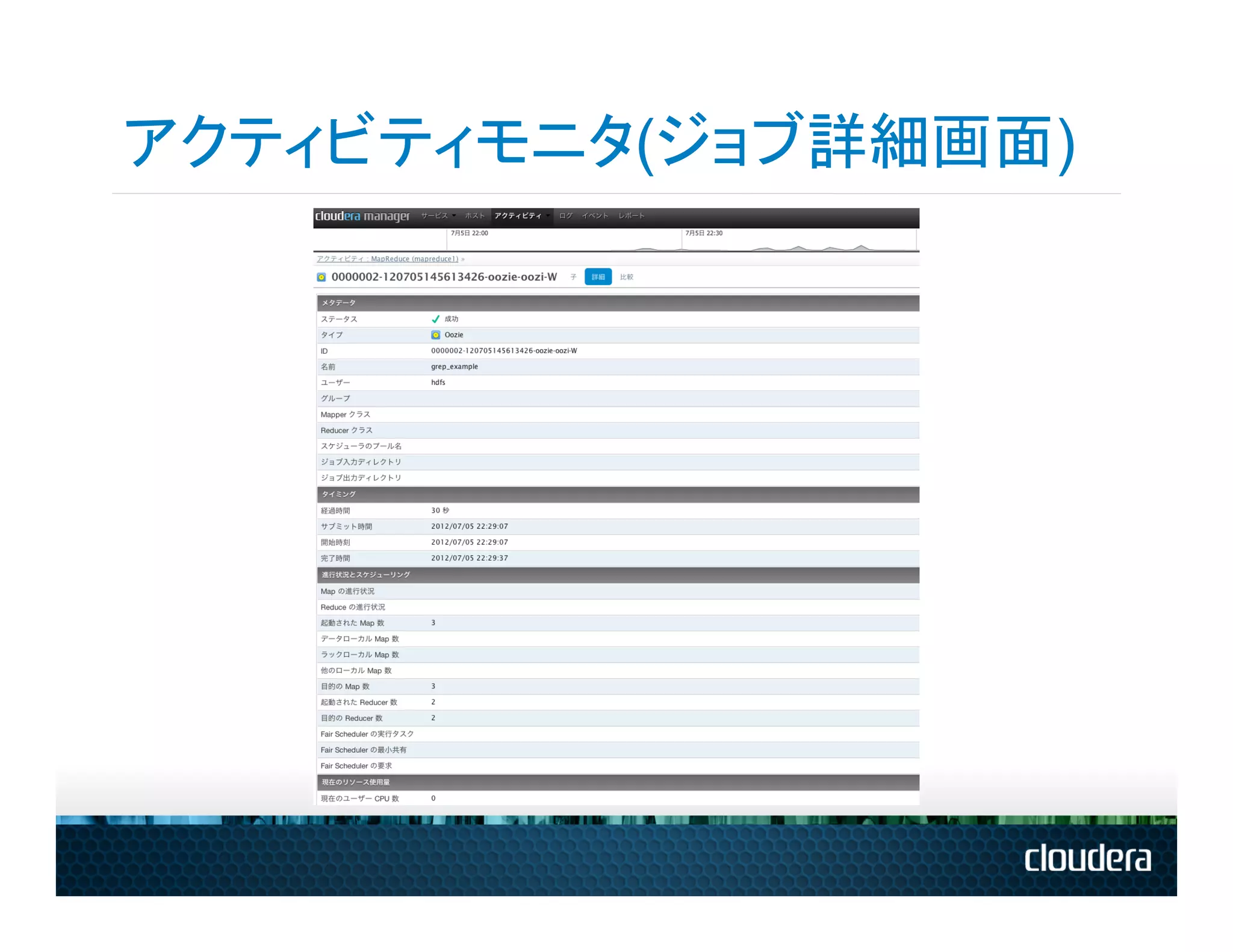

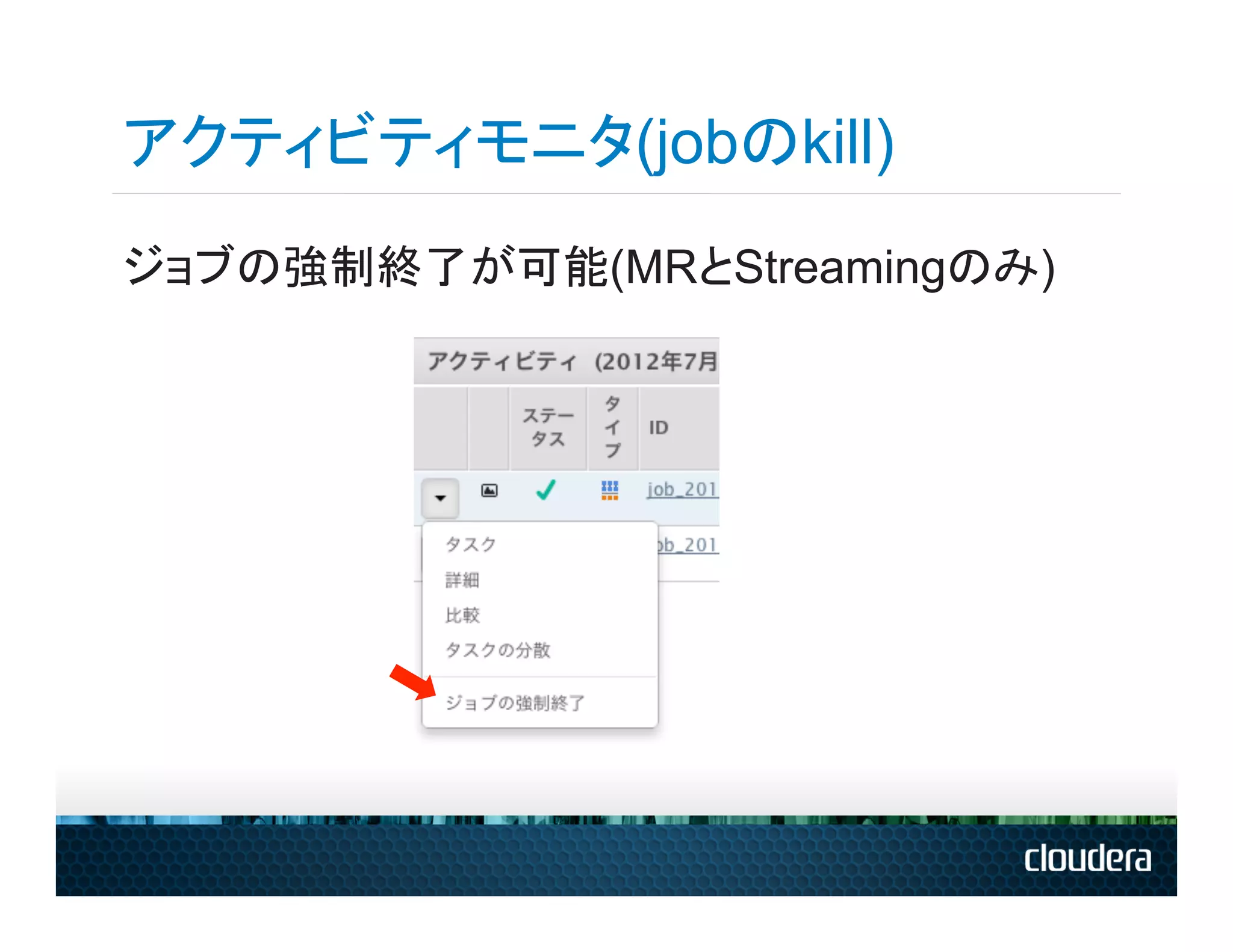

- 63. アクティビティモニタ • 実行した(している)ジョブを監視可能 • MapReduce, Hive, Pig, Oozie など全て • map数/reduce数、mapの入出力バイト数な ど、MapReduceジョブに関するあらゆるデー タをグラフィカルに表示可能 • 現在MR1のみ対応
- 64.
- 65.

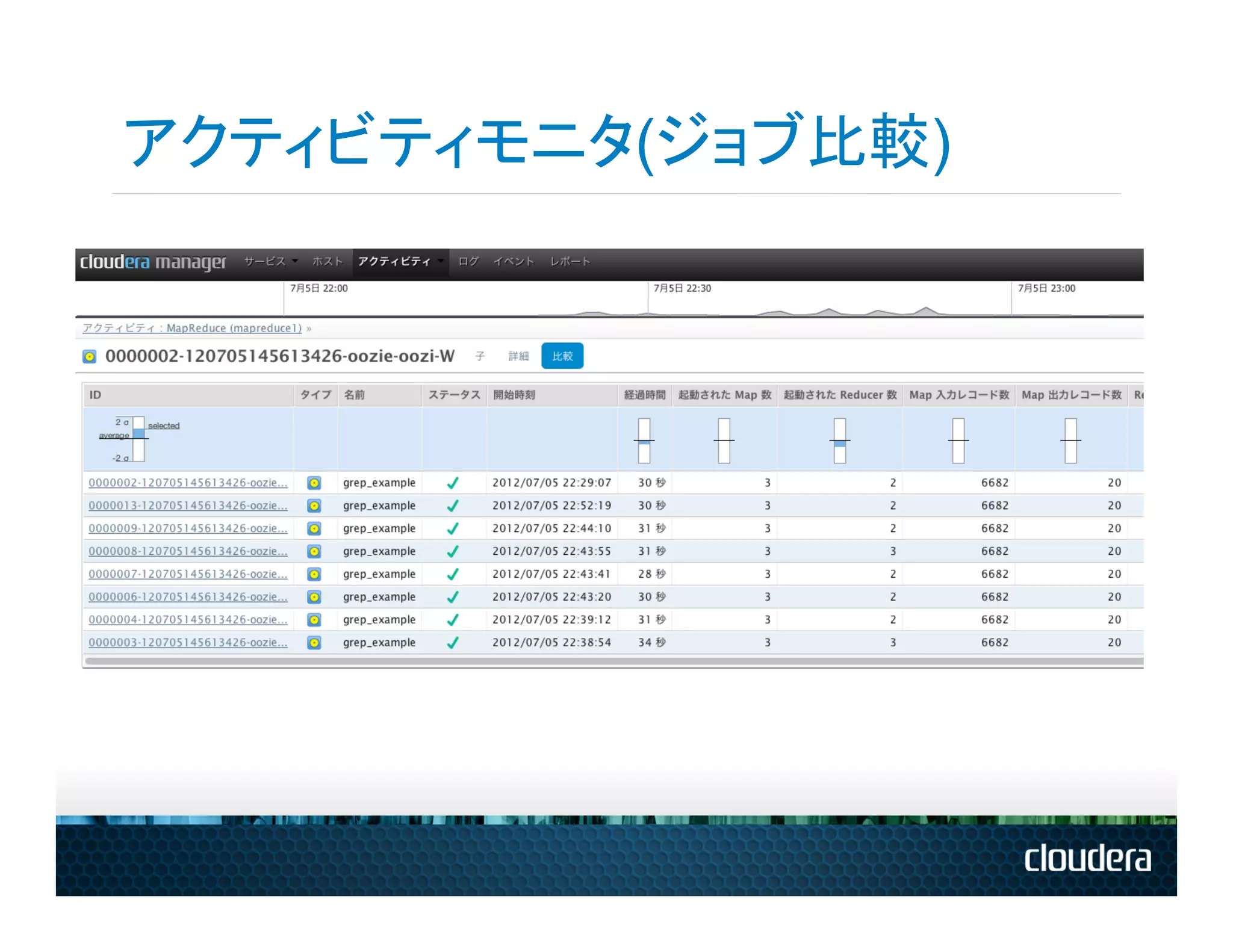

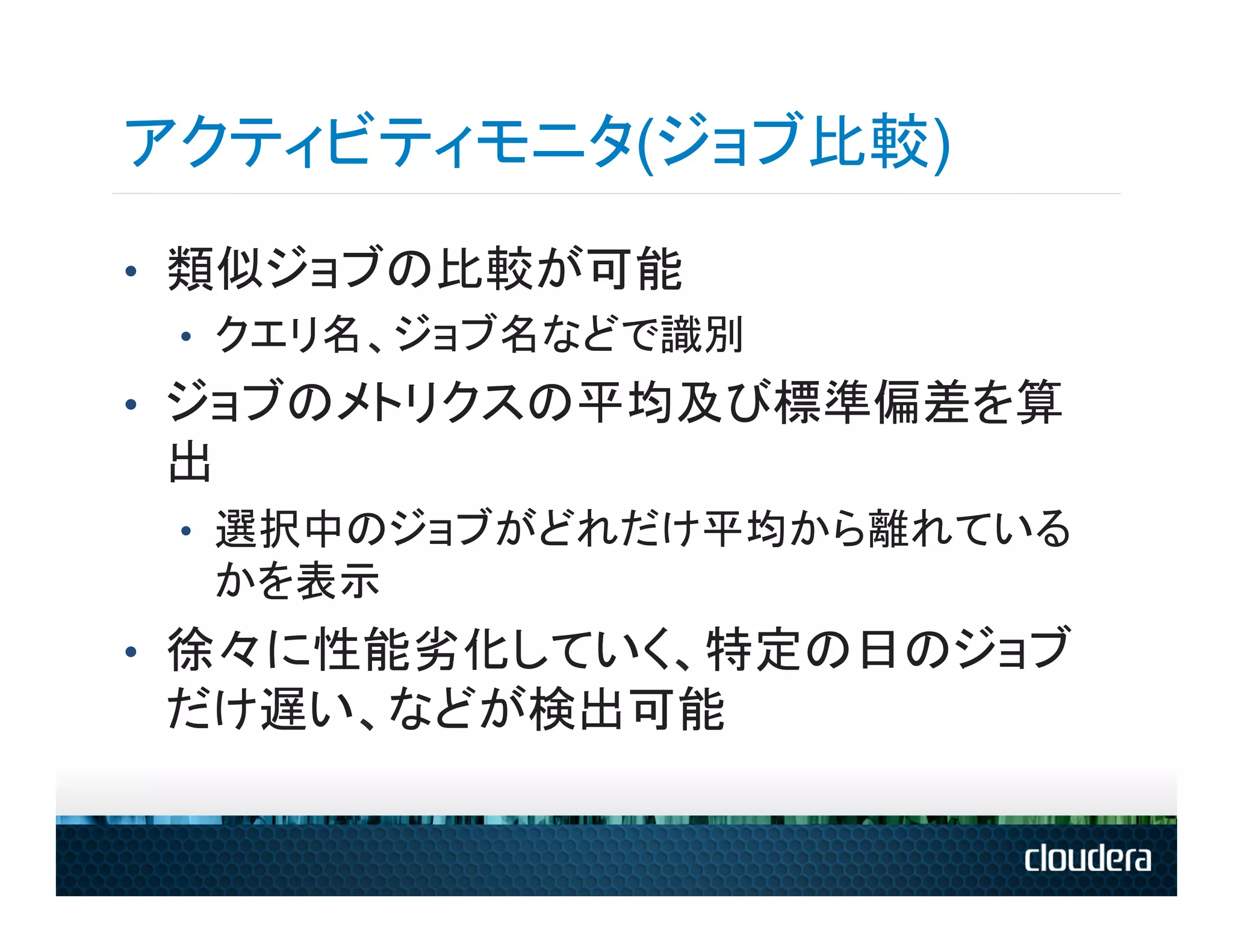

- 66. アクティビティモニタ(ジョブ比較) • 類似ジョブの比較が可能 • クエリ名、ジョブ名などで識別 • ジョブのメトリクスの平均及び標準偏差を算 出 • 選択中のジョブがどれだけ平均から離れている かを表示 • 徐々に性能劣化していく、特定の日のジョブ だけ遅い、などが検出可能
- 67.

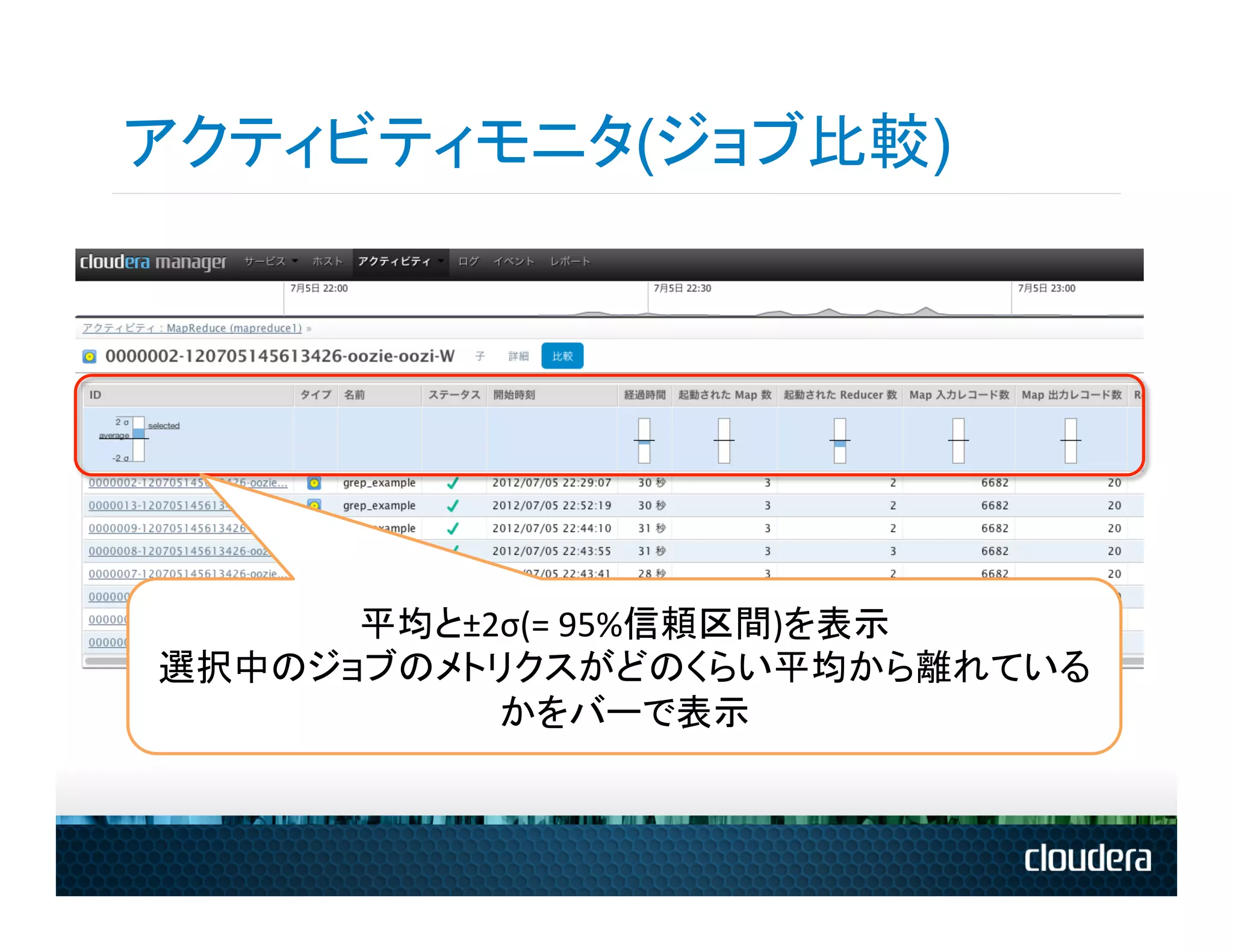

- 68. アクティビティモニタ(ジョブ比較) 平均と±2σ(= 95%信頼区間)を表示 選択中のジョブのメトリクスがどのくらい平均から離れている かをバーで表示
- 69.
- 70.

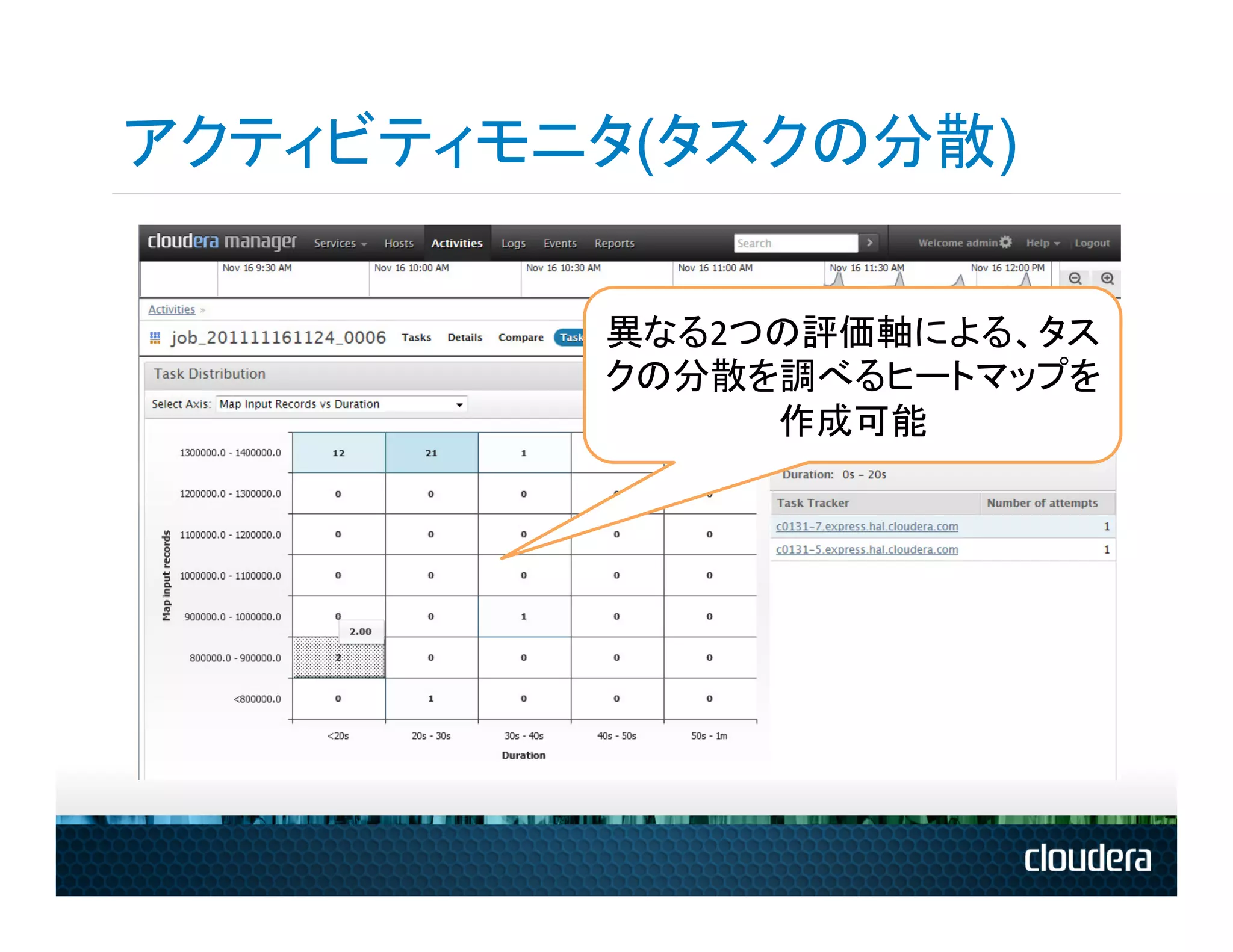

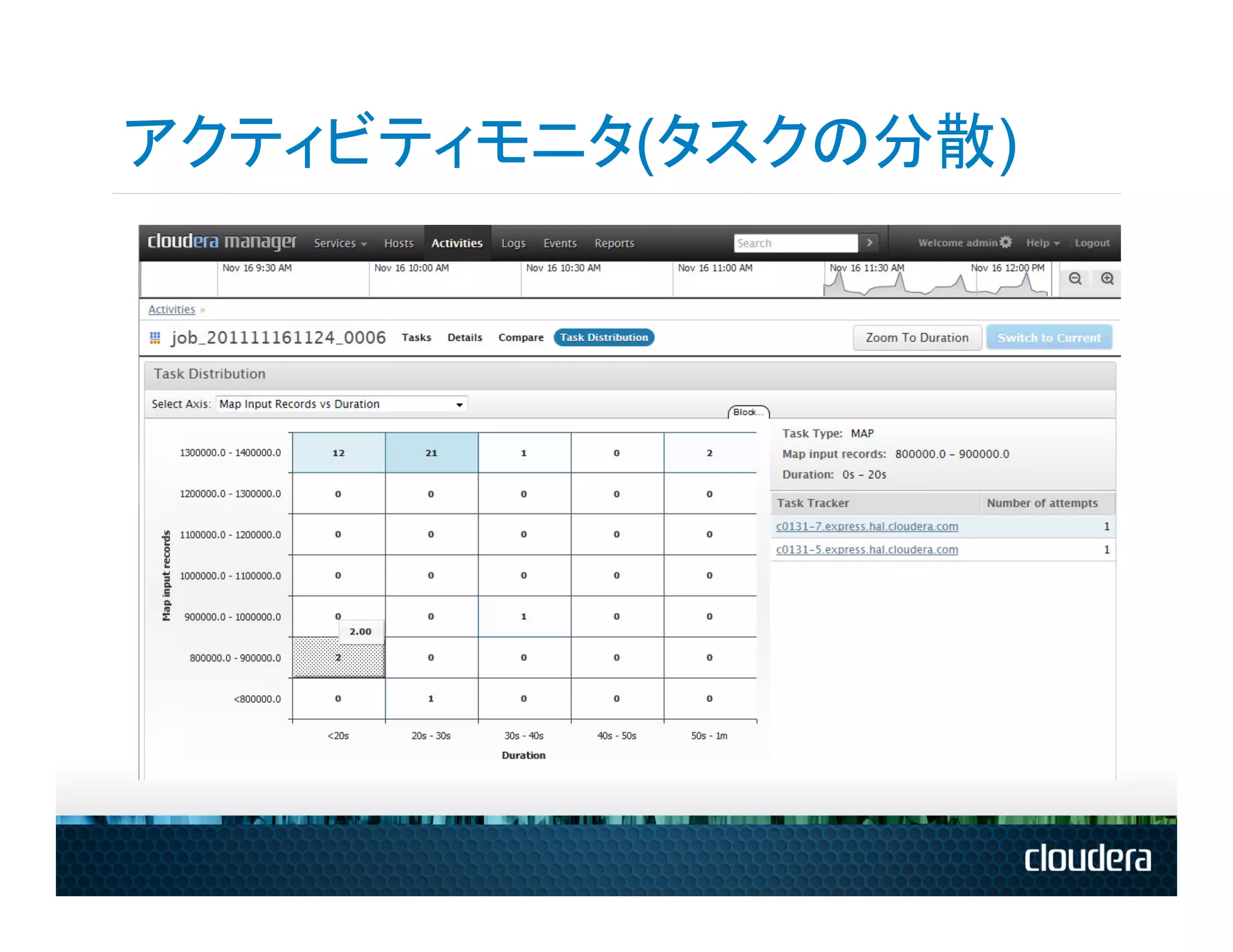

- 71. アクティビティモニタ(タスクの分散) 異なる2つの評価軸による、タス クの分散を調べるヒートマップを 作成可能

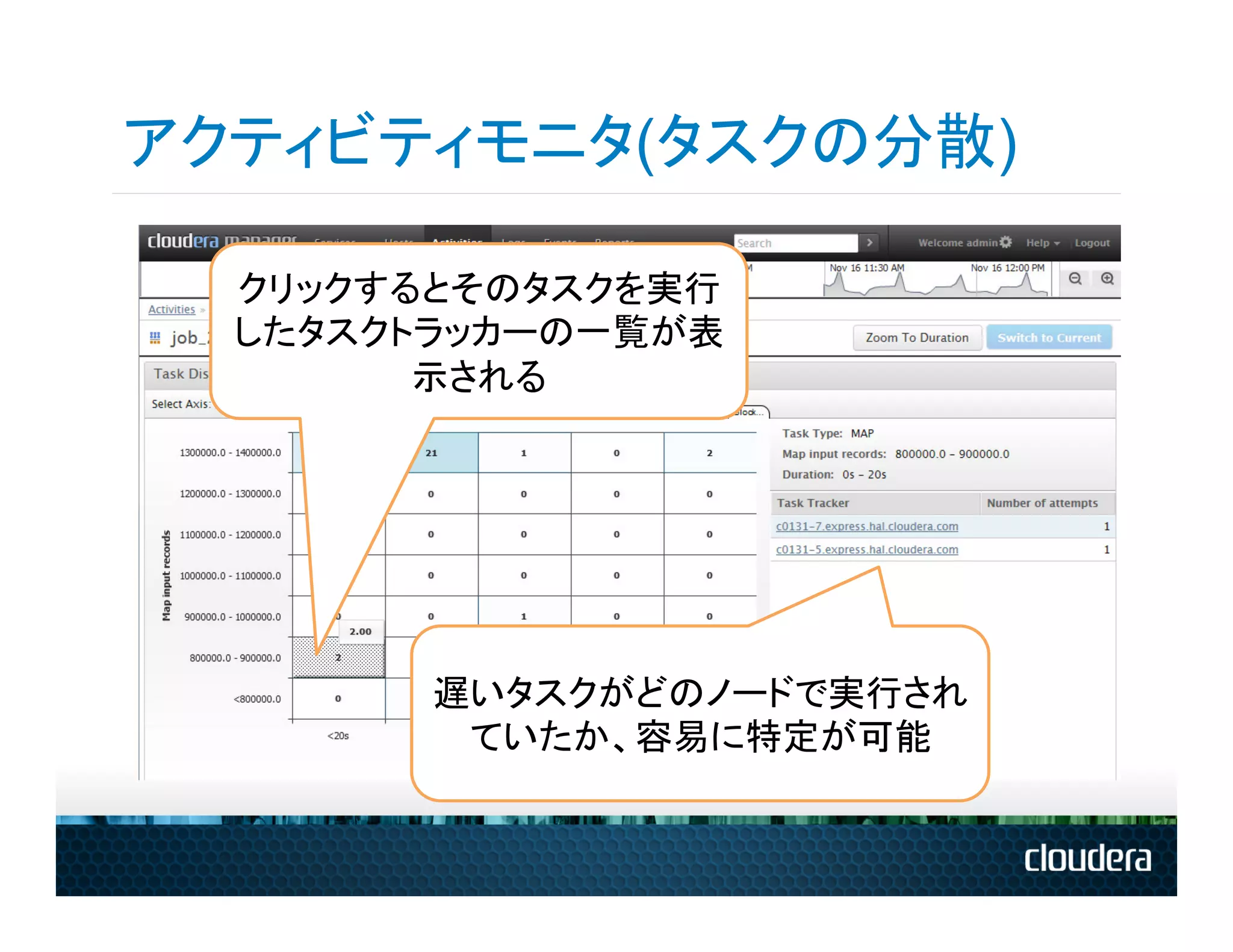

- 72. アクティビティモニタ(タスクの分散) クリックするとそのタスクを実行 したタスクトラッカーの一覧が表 示される 遅いタスクがどのノードで実行され ていたか、容易に特定が可能
- 73.

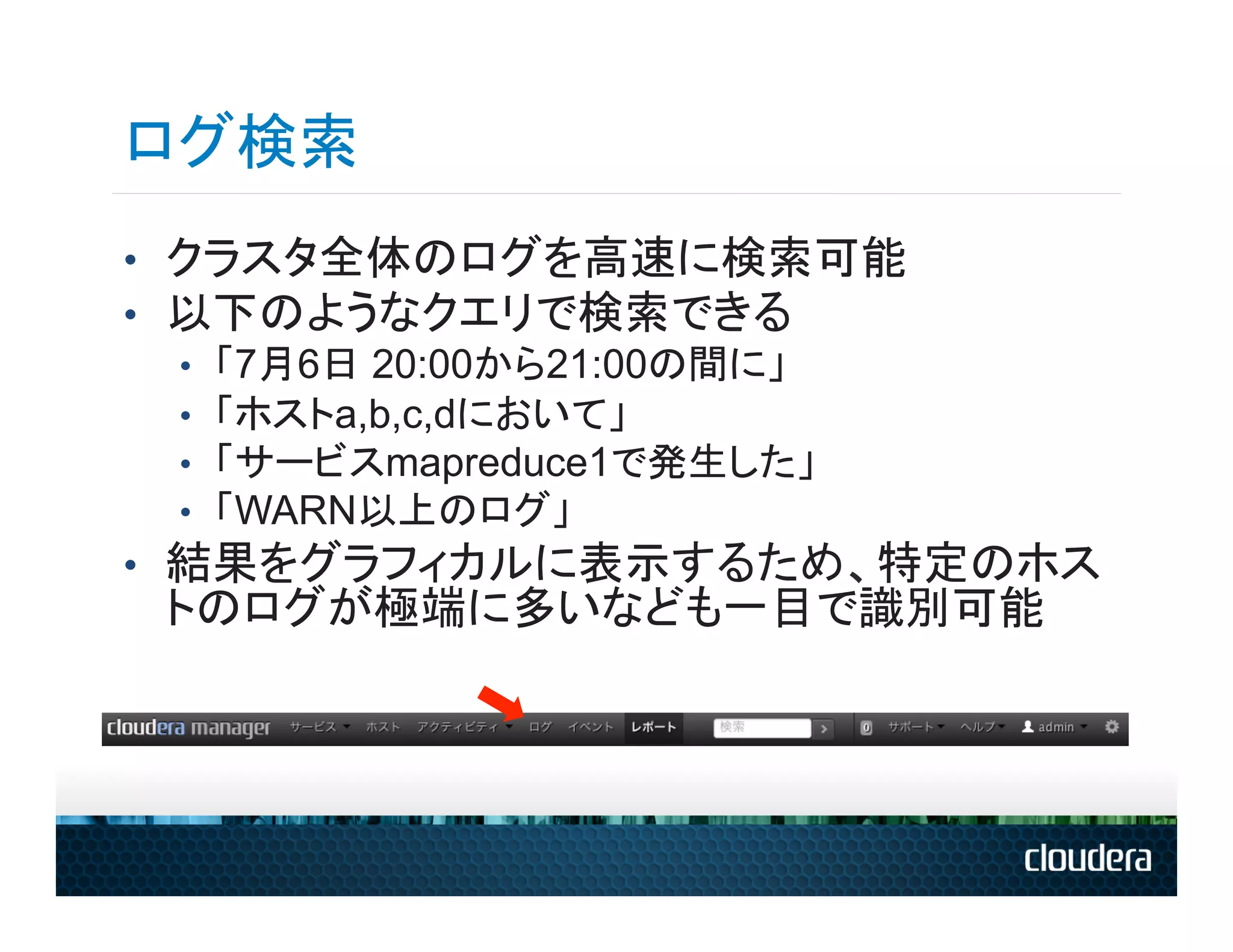

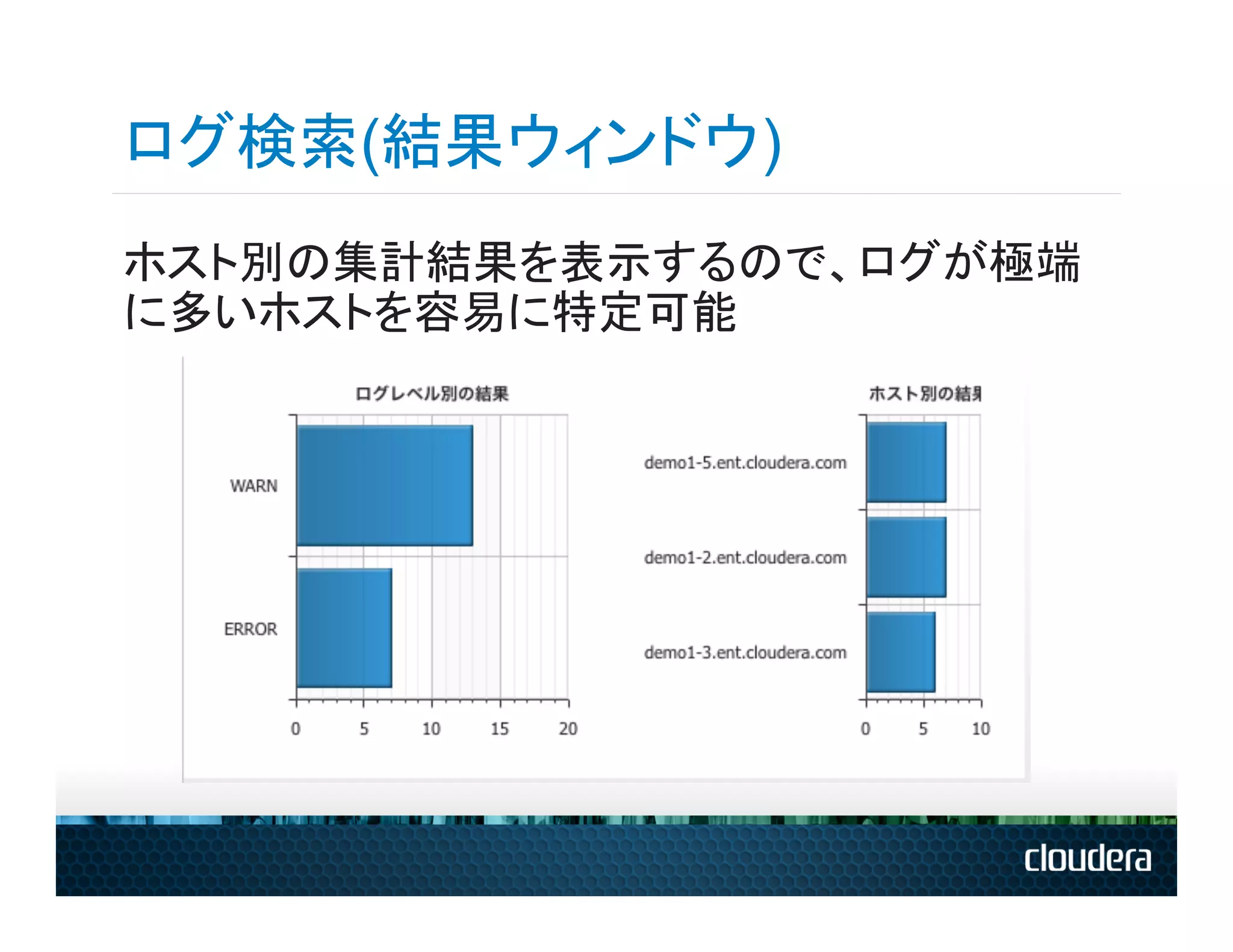

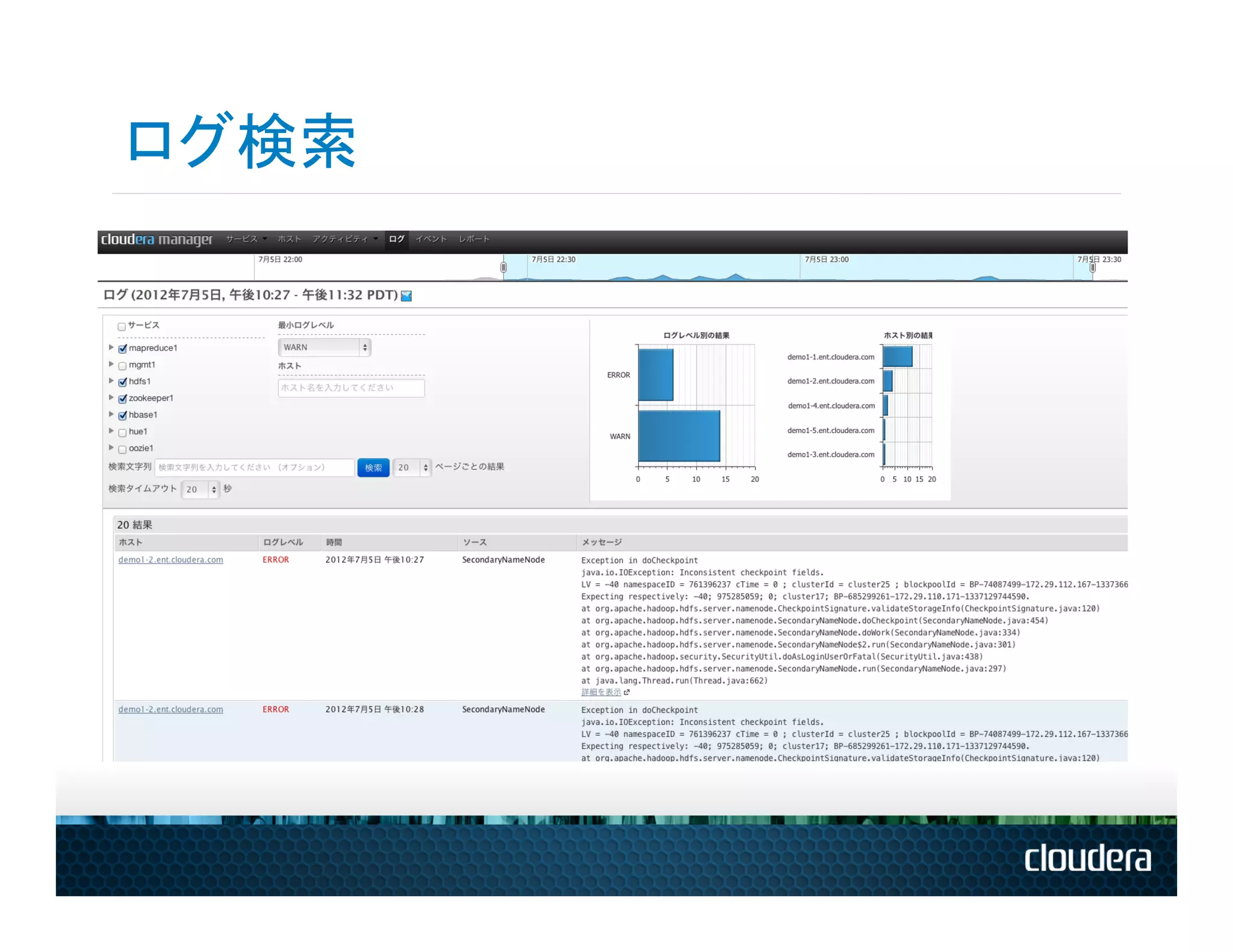

- 74. ログ検索 • クラスタ全体のログを高速に検索可能 • 以下のようなクエリで検索できる • 「7月6日 20:00から21:00の間に」 • 「ホストa,b,c,dにおいて」 • 「サービスmapreduce1で発生した」 • 「WARN以上のログ」 • 結果をグラフィカルに表示するため、特定のホス トのログが極端に多いなども一目で識別可能
- 75.
- 76.
- 77.
- 78.

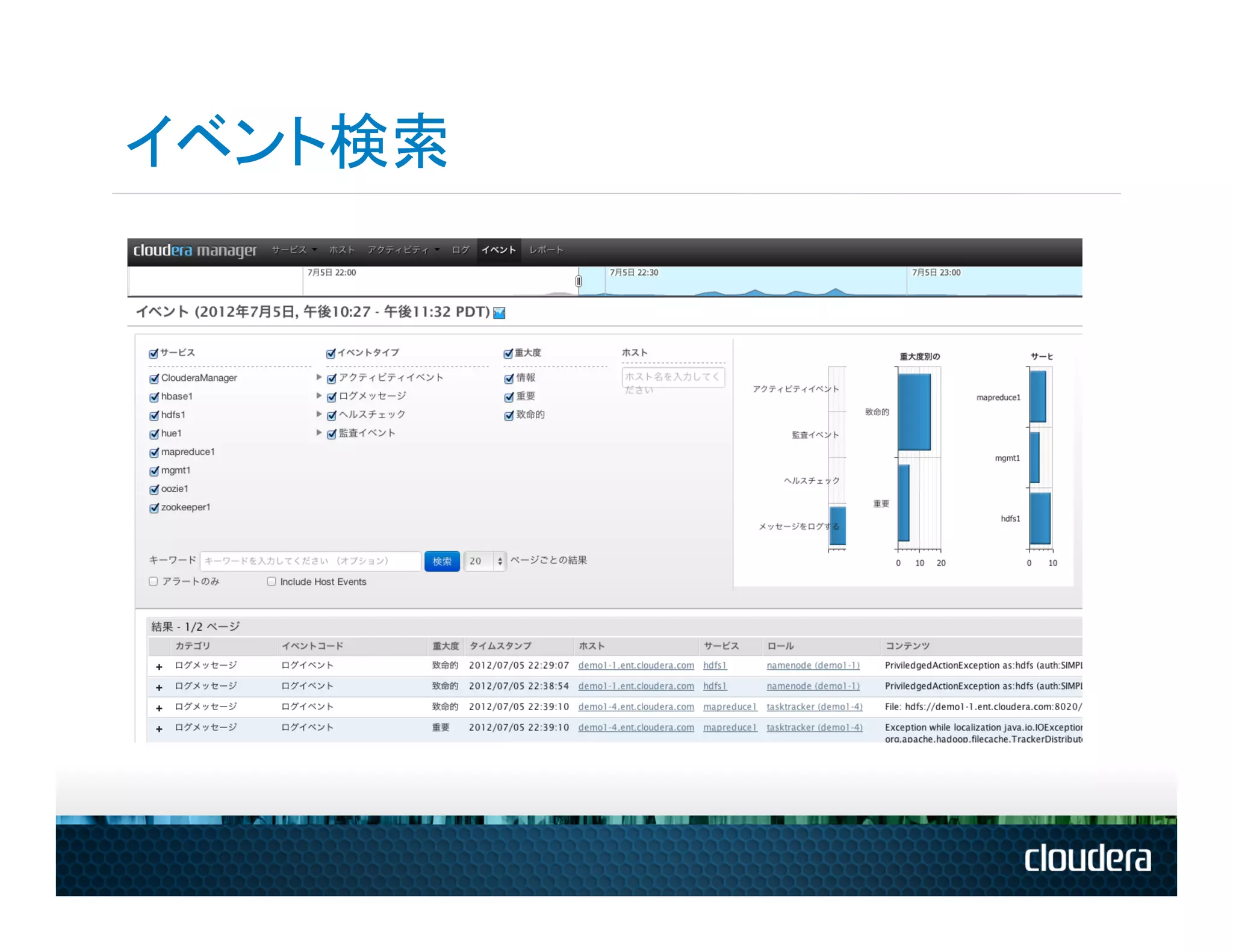

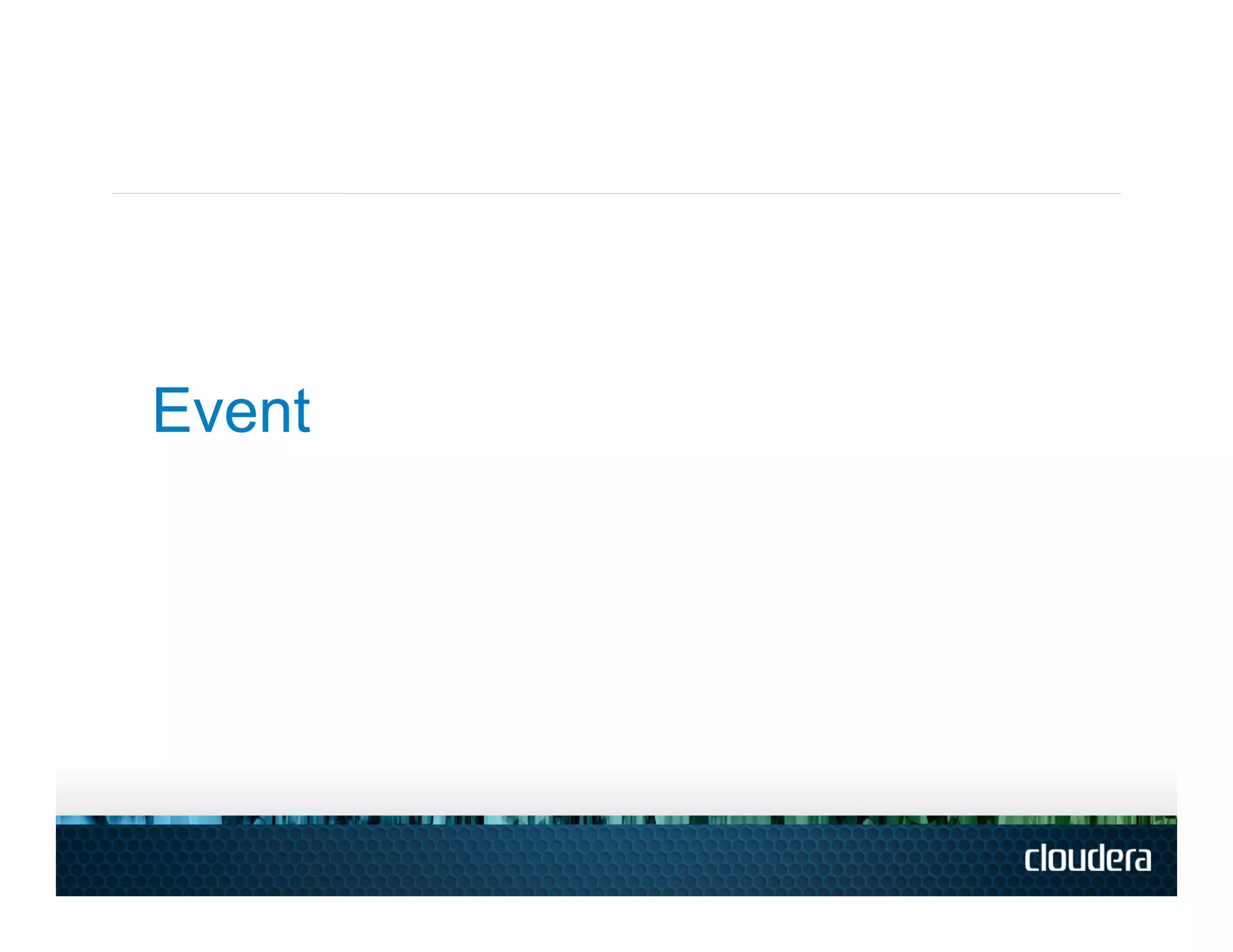

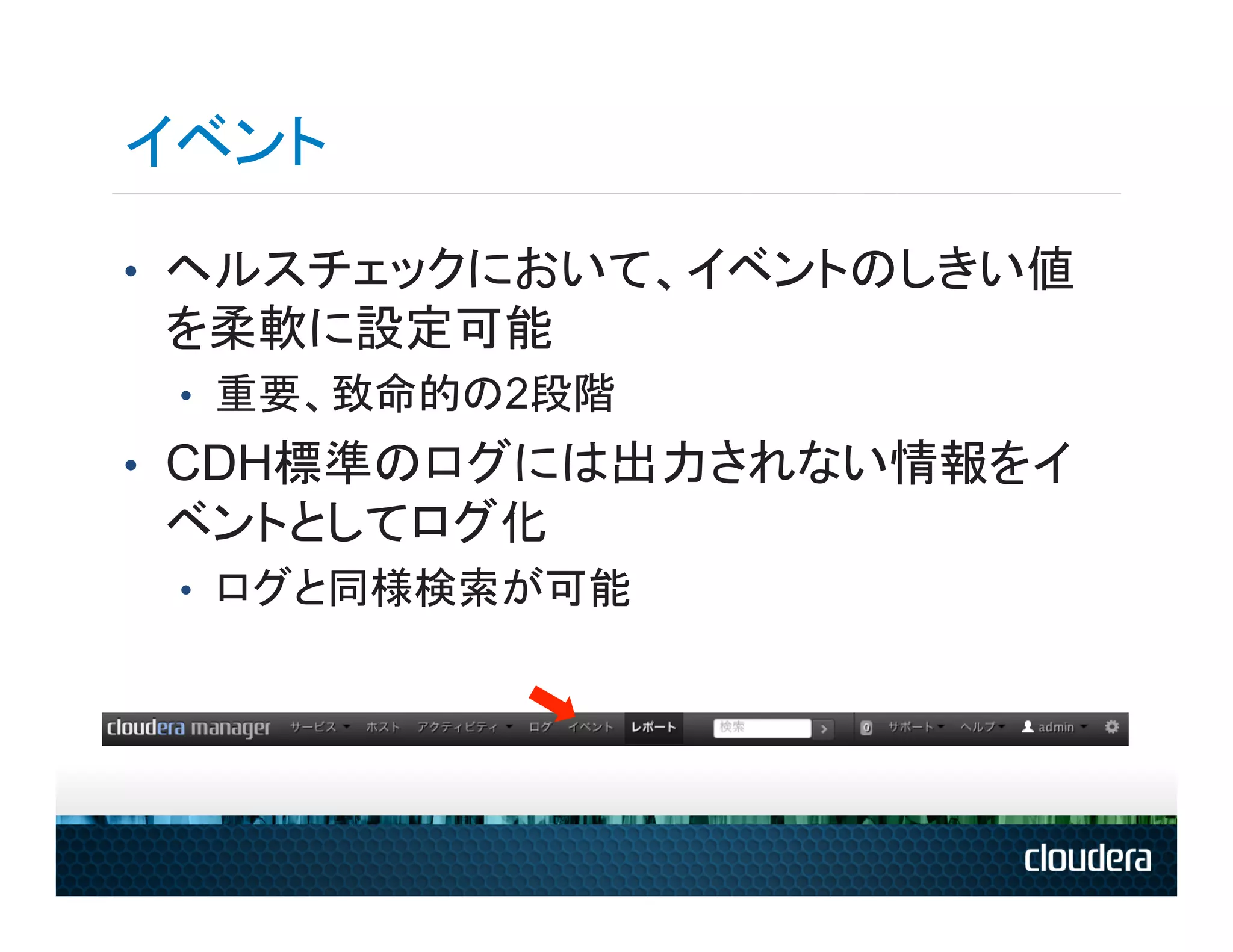

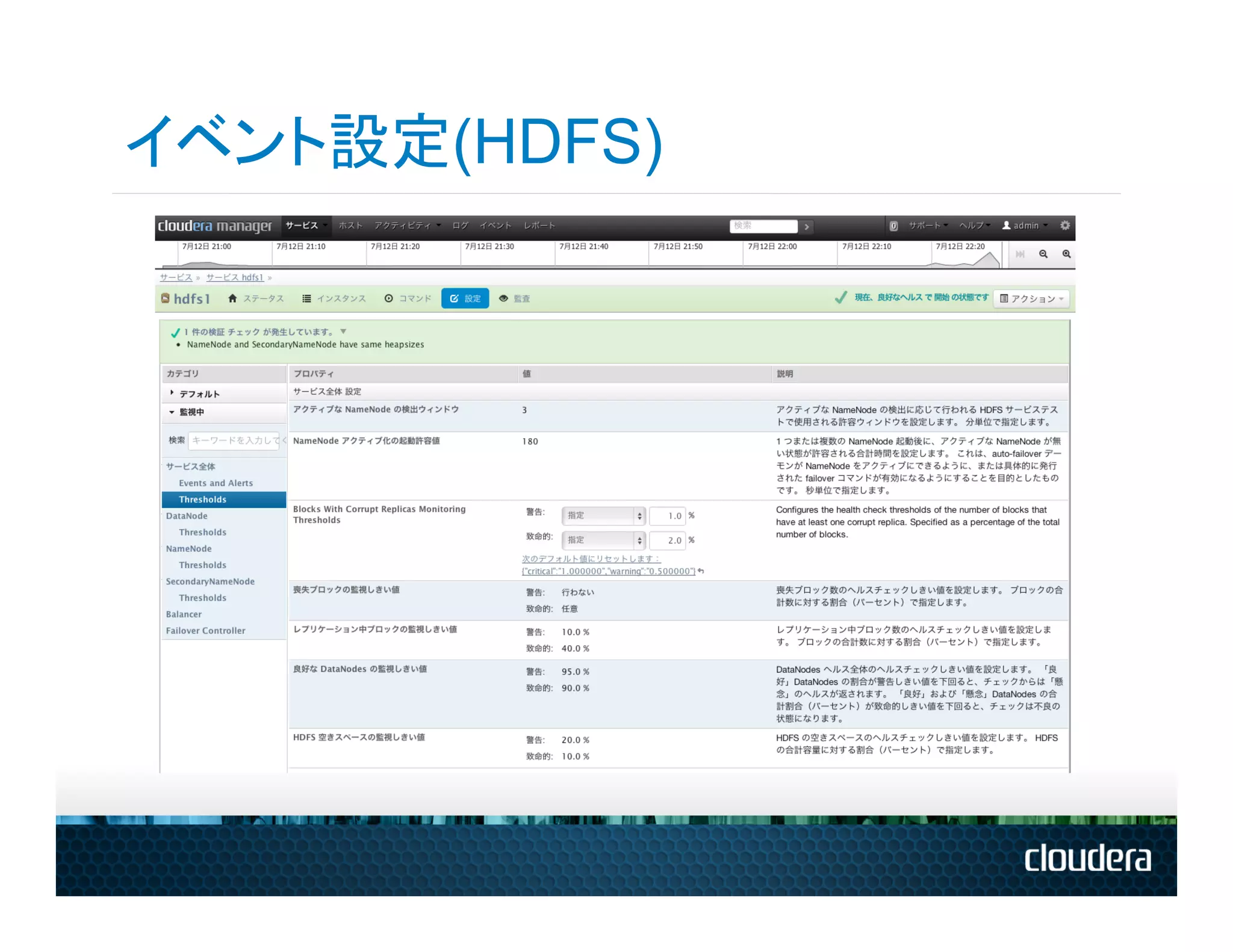

- 79. イベント • ヘルスチェックにおいて、イベントのしきい値 を柔軟に設定可能 • 重要、致命的の2段階 • CDH標準のログには出力されない情報をイ ベントとしてログ化 • ログと同様検索が可能
- 80.
- 81.
- 82.

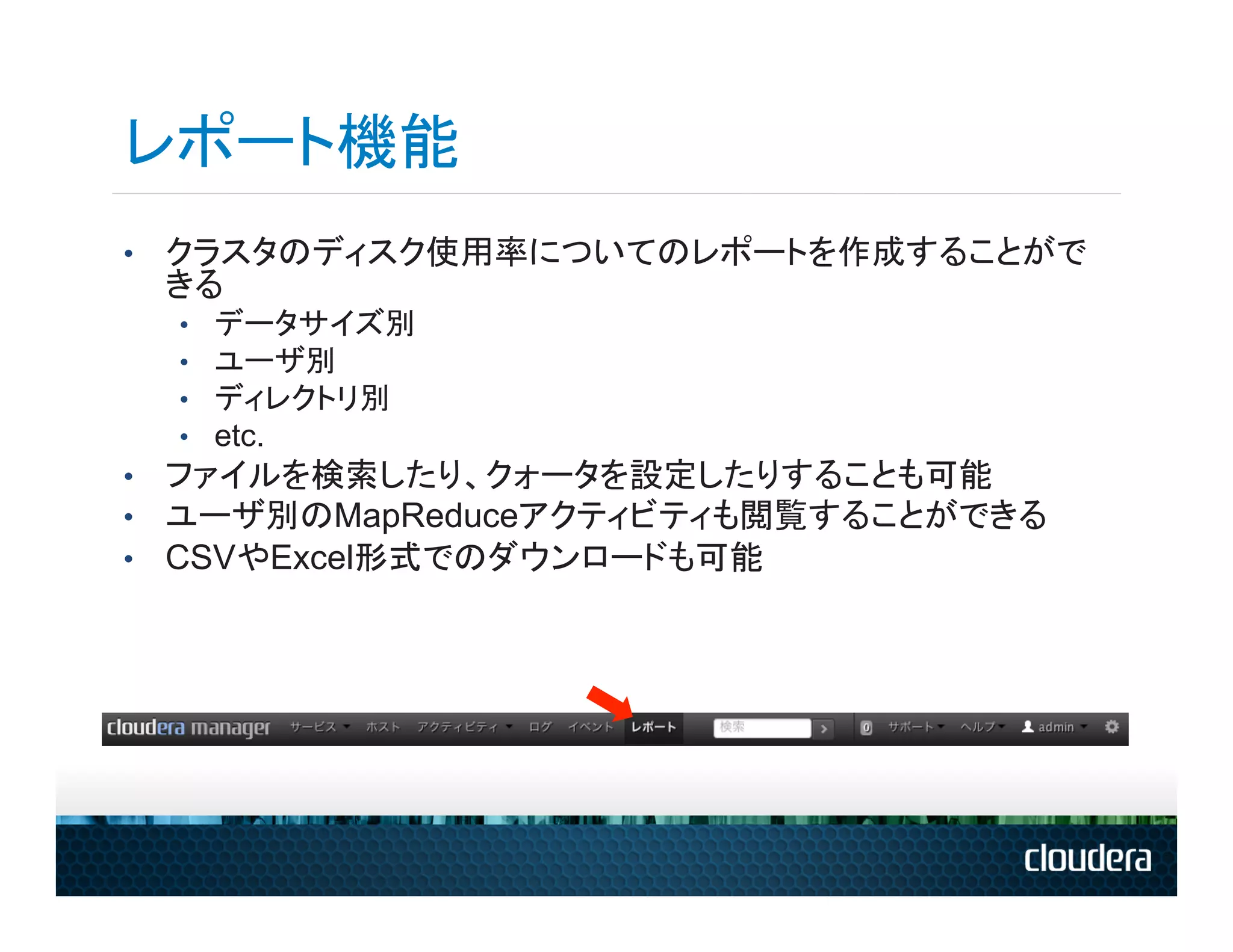

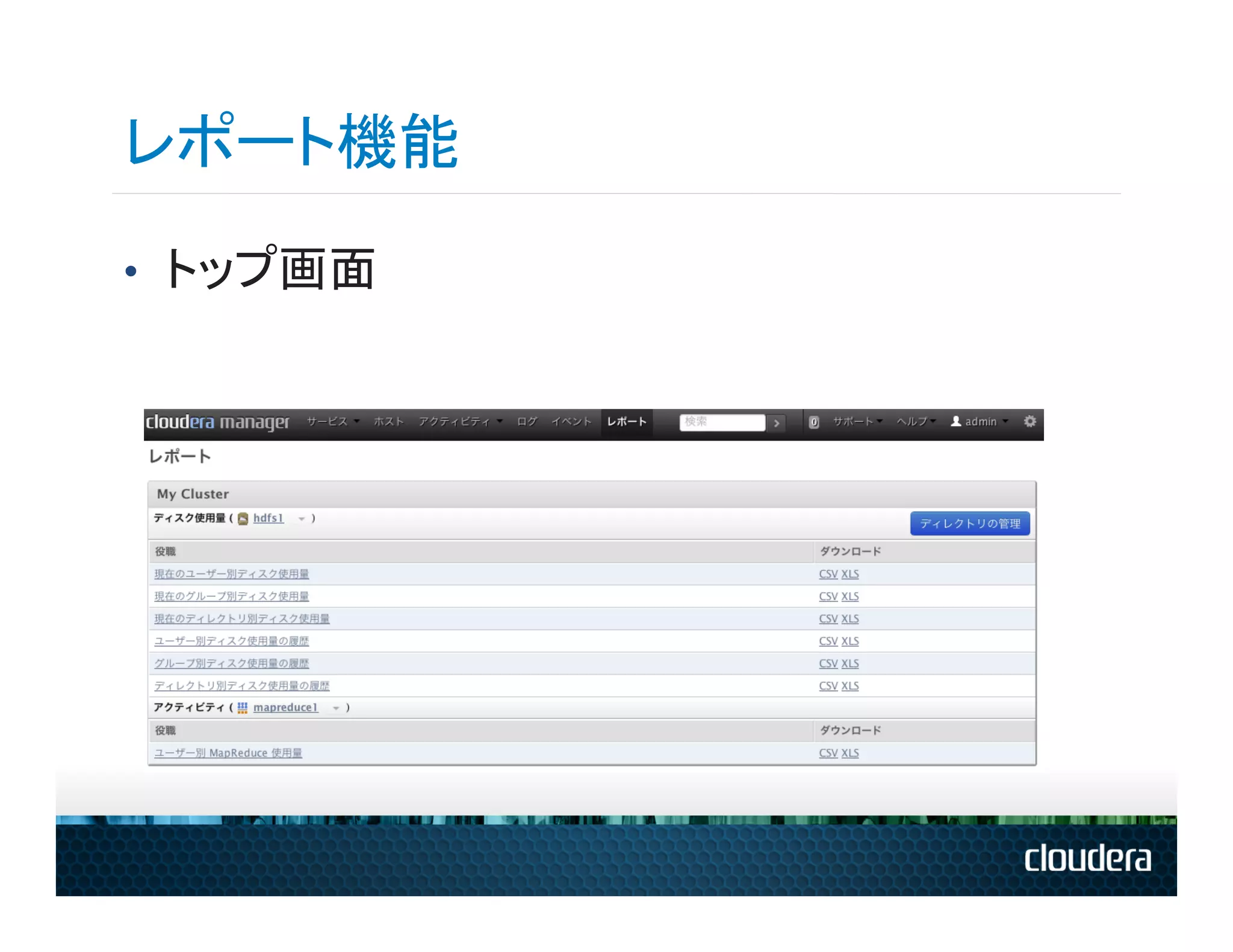

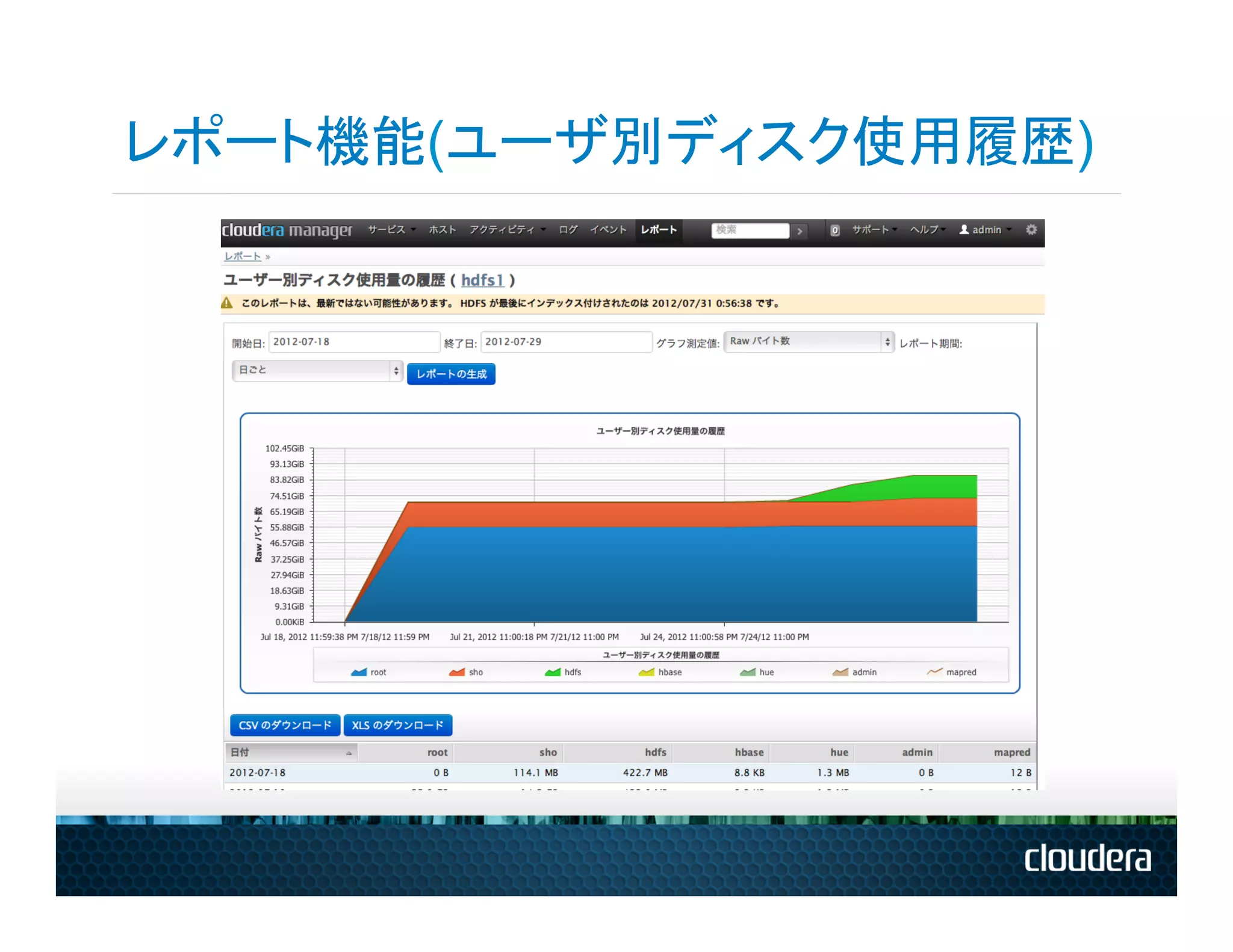

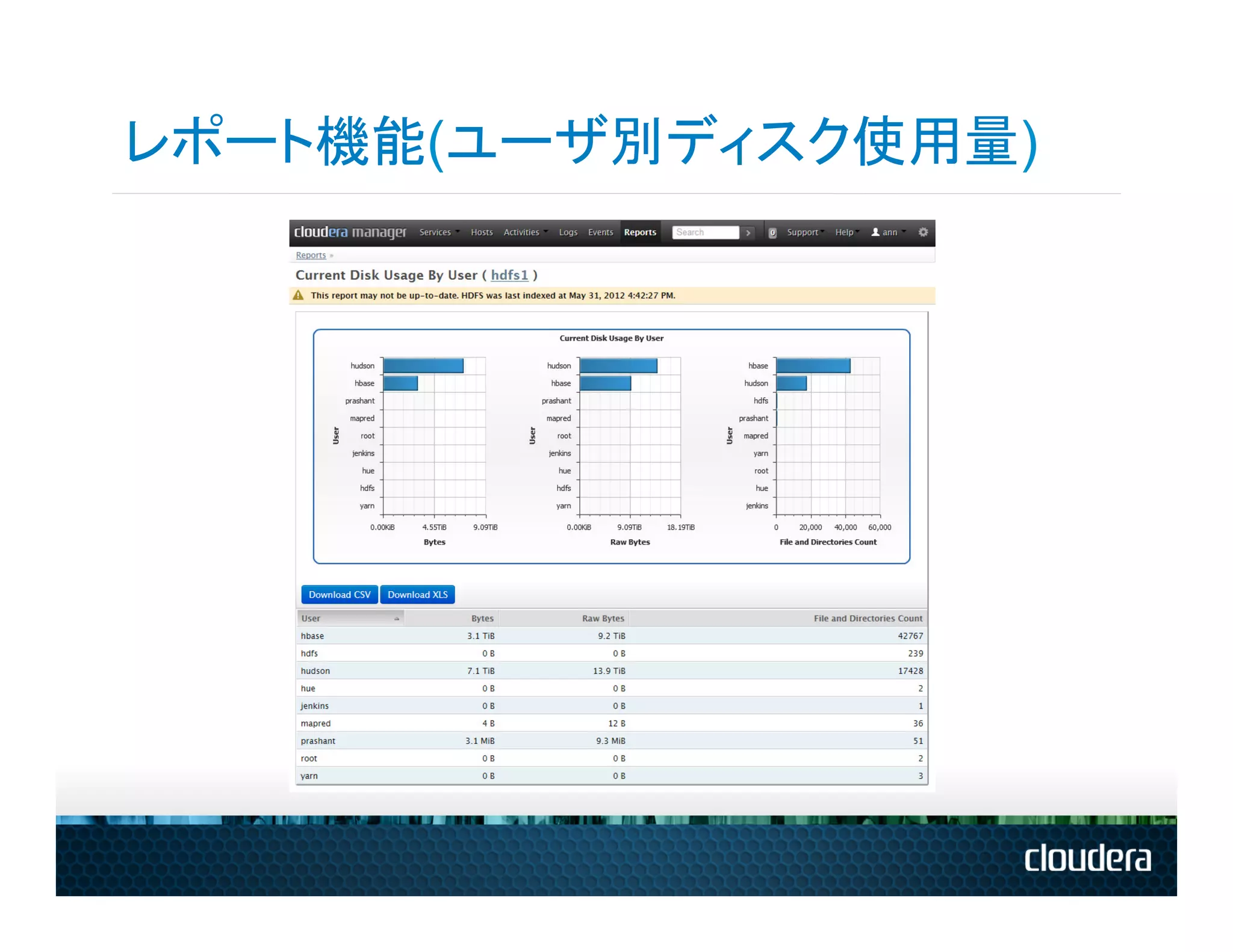

- 83. レポート機能 • クラスタのディスク使用率についてのレポートを作成することがで きる • データサイズ別 • ユーザ別 • ディレクトリ別 • etc. • ファイルを検索したり、クォータを設定したりすることも可能 • ユーザ別のMapReduceアクティビティも閲覧することができる • CSVやExcel形式でのダウンロードも可能
- 84.
- 85.
- 86.
- 87.

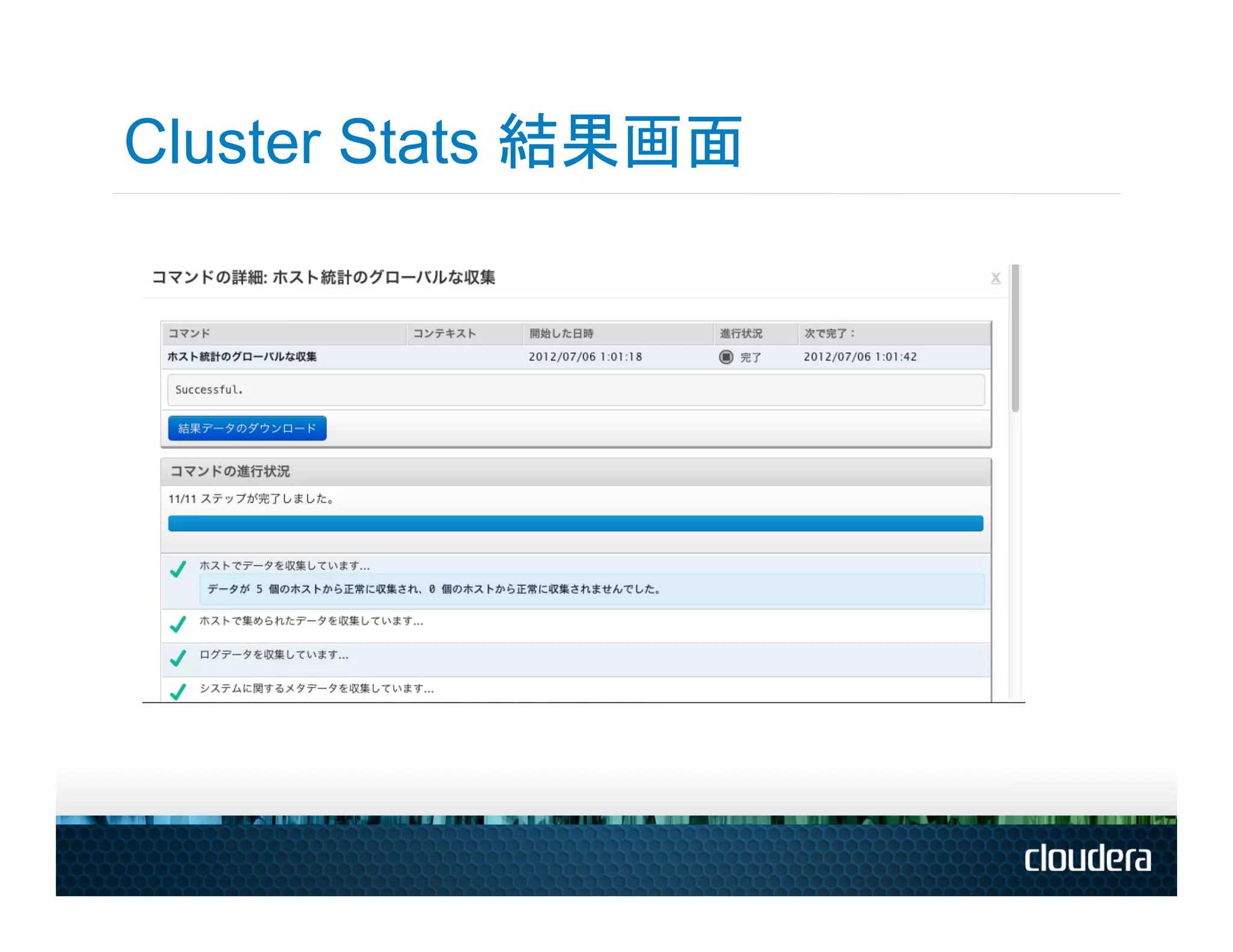

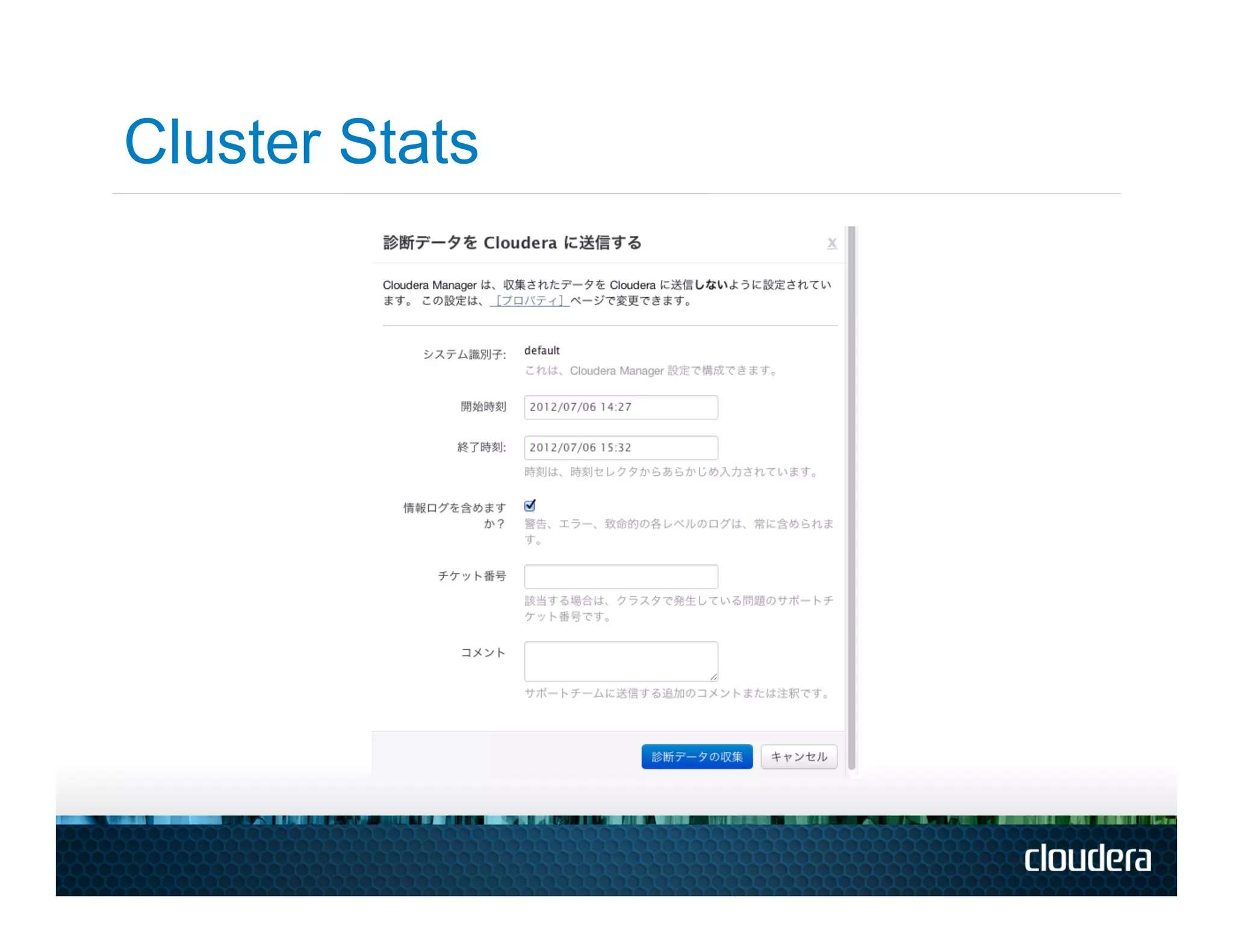

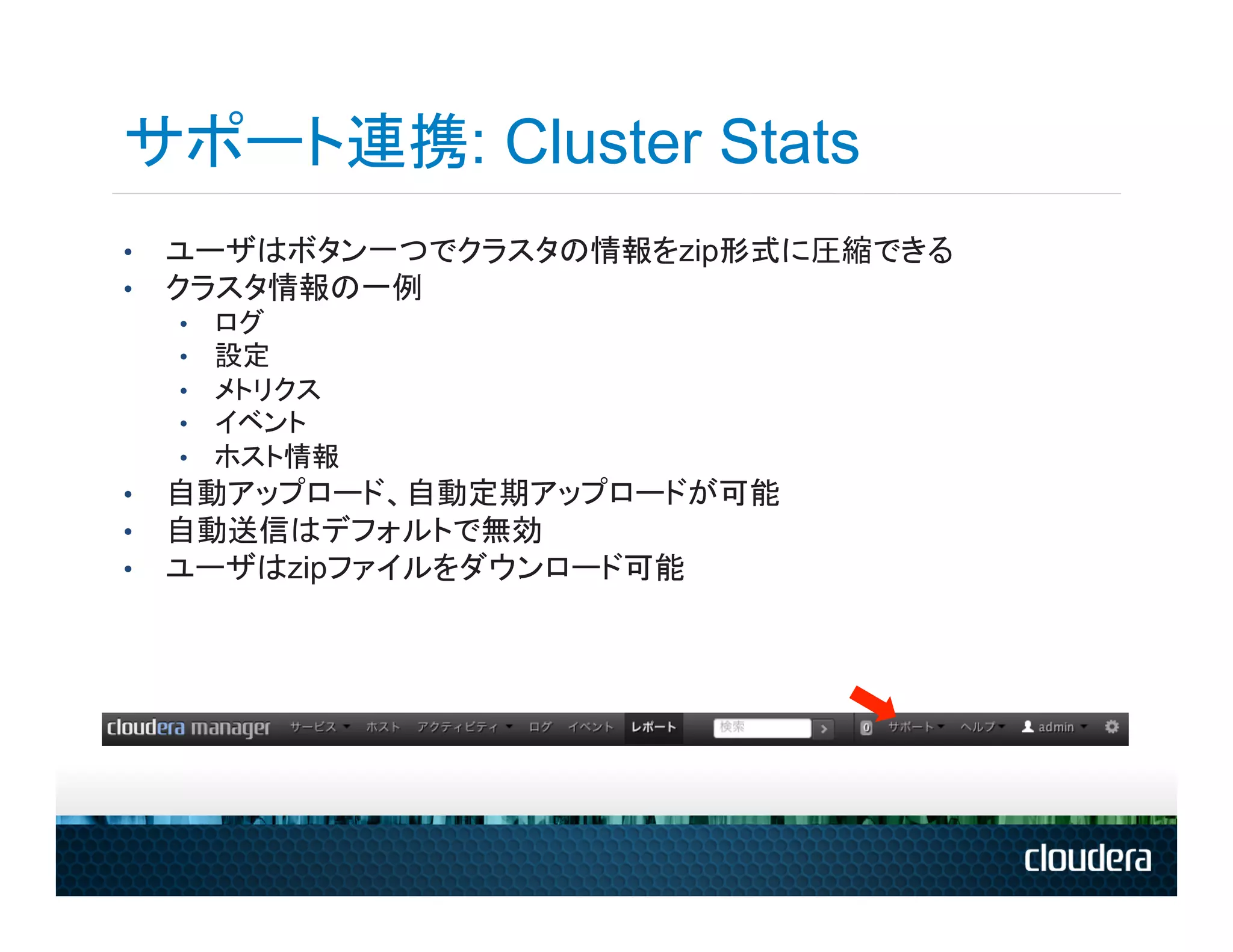

- 88. サポート連携: Cluster Stats • ユーザはボタン一つでクラスタの情報をzip形式に圧縮できる • クラスタ情報の一例 • ログ • 設定 • メトリクス • イベント • ホスト情報 • 自動アップロード、自動定期アップロードが可能 • 自動送信はデフォルトで無効 • ユーザはzipファイルをダウンロード可能
- 89.
- 90.

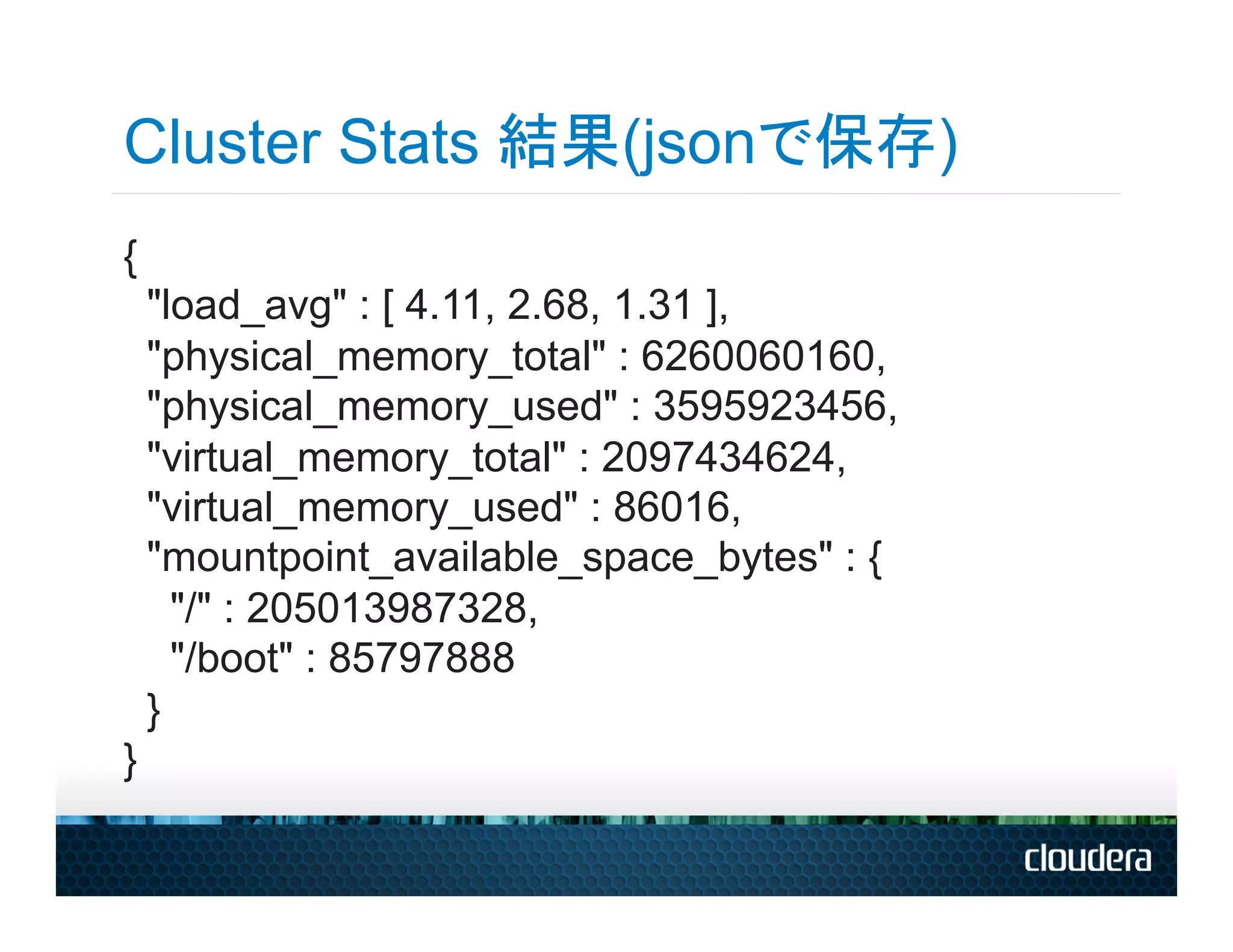

- 91. Cluster Stats 結果(jsonで保存) { "load_avg" : [ 4.11, 2.68, 1.31 ], "physical_memory_total" : 6260060160, "physical_memory_used" : 3595923456, "virtual_memory_total" : 2097434624, "virtual_memory_used" : 86016, "mountpoint_available_space_bytes" : { "/" : 205013987328, "/boot" : 85797888 } }
- 92.

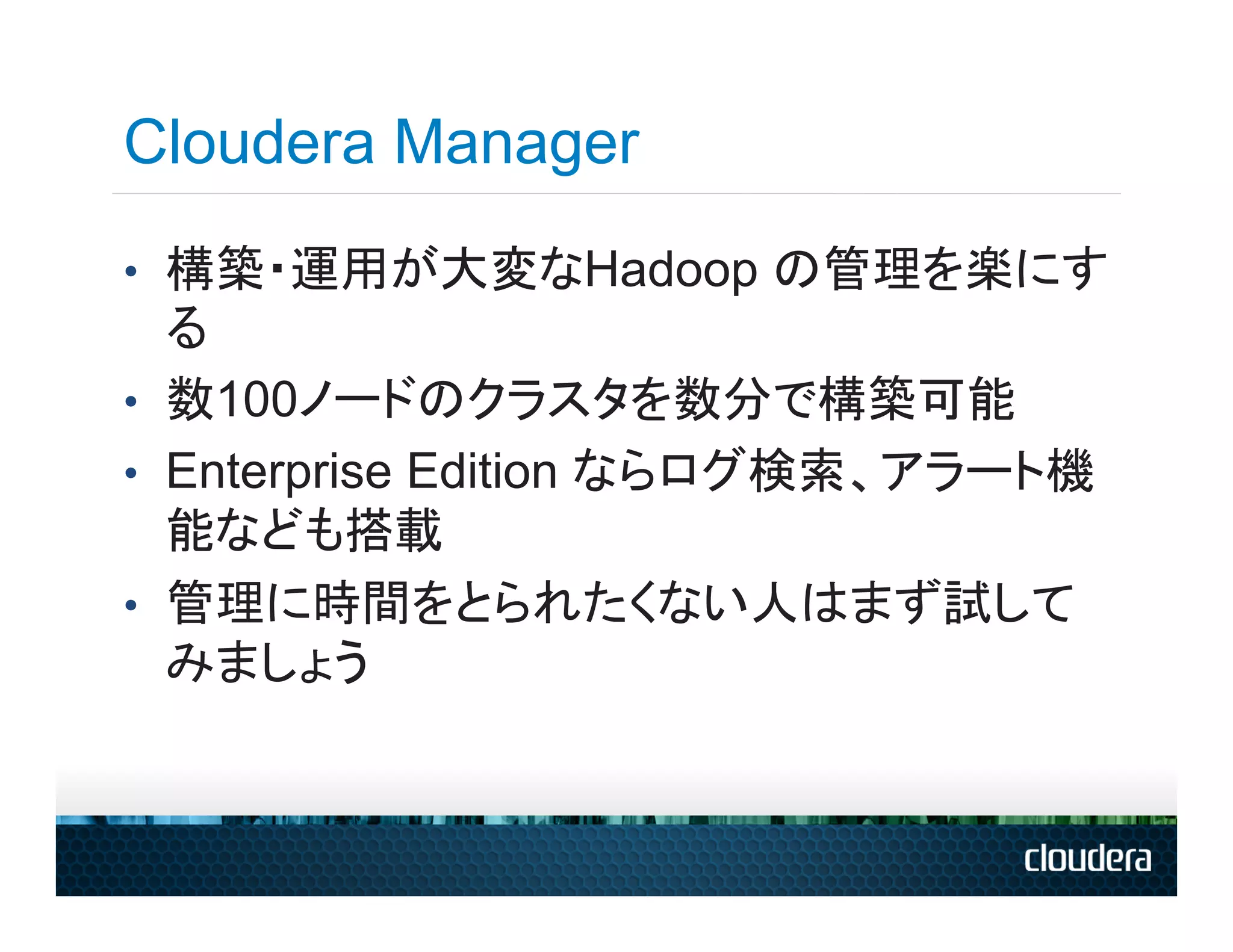

- 93. Cloudera Manager • 構築・運用が大変なHadoopの管理を楽にす る • 数100ノードのクラスタを数分で構築可能 • Enterprise Edition ならログ検索、アラート機 能なども搭載 • 管理に時間をとられたくない人はまず試して みましょう
