1. Cisco
Connect
Москва, 2017
Цифровизация:
здесь и сейчас

2. Внедрение “коробочных”
решений Cisco для
Совместной работы
Константин Грибах
Технический консультант
© 2017 Cisco and/or its affiliates. All rights reserved.

3. Архитектура решения Cisco для Совместной работы
Гибридная модель Cisco
Приложения
и терминальные
устройства
Сервис Cisco Spark
Сообщение | Встреча | Звонок
Унифицированные
коммуникации
Контактные
центры
Конференции
Пограничные сервисы Cisco Collaboration
Локальное
размещение или
хостинг у партнера
Расширения
для
разработчиков
Облачные сервисы
Cisco®
Collaboration

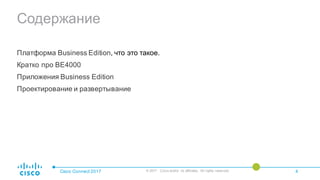

4. Содержание
Платформа Business Edition, что это такое.
Кратко про BE4000
Приложения Business Edition
Проектирование и развертывание
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 4

5. Что такое Business Edition?
Унифицированные
коммуникации
Взаимодействие с
клиентамиКонференцсвязь
Пограничные сервисы
Гипервизор Vmware ESXi
Cisco Business Edition – универсальный комплект оборудования и программного обеспечения для
развертывания сервисов корпоративныхкоммуникаций.
Приложения для Совместной работы
Аппаратный сервер
Платформа виртуализации

6. Семейство платформ Cisco Business Edition
для организаций любого размера
Размер организации
Business Edition 7000
Общие возможности
Полнофункциональное ПО | Лицензионная модель | Средства управления | Возможности миграции
Высокая
BE7000H
1000+ пользователей
3000+ устройств
8-10 приложений
Оптимально для
крупных внедрения
унифицированных
коммуникаций,
видеоконференцсвязи
контакт-центра.
Средняя
BE7000M
1000+ пользователей
3000+ устройств
4-6 приложений
Оптимально для
крупных внедрения
унифицированных
коммуникаций,
контакт-центра.
Высокая
BE6000H
1000 пользователей
2500 устройств
8+1 приложений
Оптимально для
внедрения
унифицированных
коммуникаций,
видеоконференцсвязи
контакт-центра
Средняя
BE6000M
1000 пользователей
1200 устройств
4+1 приложений
Оптимально для
внедрения
унифицированных
коммуникаций,
контакт-центра
Малая
BE6000S
150 пользователей
300 устройств
Оптимально для
внедрения IP-телефонии
и видеотелефонии
Business Edition 6000
0-75 75-150 150-225 225-300 300-800 1000-2500 3000-5000+

7. Максимально гибко, но требует навыков
Проще, но мало гибкости
Гибче - лучше
BE6000 Серверы UCS
определенной конфигурации
UCS with
“min specs”
3rd
-Party with
“min specs”
etc.
BE6000M
BE6000H
BE7000M
BE7000H
etc.
“Скажите что делать?…” “Я сам все умею…”“Сделайте за меня…”
Tested Reference
Configurations
Specs-Based-
UCS
Business Edition
Turnkey IT
Traditional IT
<150 сотрудников <1000 сотрудников от 500+ сотрудников
Specs-Based-
3rd-party
Prescriptive Solution Approach Alignment with existing investments.
Подходит в 80% сценариев для Совместной
работы.
Подходит для общего использования в ЦОД.
“Magic box” appliance. Applications on generic shared HW.
Планируемая
стратегия
развития?
Сценарий
эксплуатации?
Желаемая
поддержка?
Аппаратные платформы – проблема выбора
Проще - лучше

8. Параметры
сравнения
Cisco UC Virt.
Hypervisor
5.5
Cisco UC Virt.
Hypervisor
6.0
Cisco UC Virt. Hypervisor
Plus
6.0
Cisco UC Virt.
Foundation
5.5
Cisco UC Virt.
Foundation
6.0
vSphere ESXi Standard
or Enterprise Plus
Editions
Доступно с/через
Только старые BE6000
и BE7000
Только PUT
Новые BE6000 или платная
миграция
Любой UCS
в списке HCL
PUT или
новая продажа BE7000
Любой UCS в HCL
Разрешенные
приложения
Только приложения Совместной работы Cisco, SolutionsPlus или SPP…см документ BE6000/7000 co-residency policy
Любые
Установка Предустановлено Ручная Предустановлено Ручная Предустановлено Ручная
Доступ к
лицензиям/ПО
Через сisco.com ç Так же ç Так же ç Так же ç Так же через vmware.com
Поддержка
SNT/SWSS,
Cisco Collab TAC
ç Так же ç Так же
SWSS,
Cisco Collab TAC
ç Так же ISV1, Cisco SV TAC
Ограничения для 1
VM
Ограничение
(8 vcpu для VM)
ç Так же ç Так же
Ограничение
(32 vcpu для VM)
ç Так же
См. VMware vSphere
Configuration Maximums
Интеграция с
vCenter?
Нет ç Так же Нет Да Да Да
Advanced VMware
Features? (HA,
vMotion, N1KV, etc.)
Нет ç Так же Нет Нет Нет
Да
(зависит от лицензии)
Cisco Prime
Collaboration
Deployment (PCD)
Несовместимо ç Так же Совместимо! Совместимо Совместимо Совместимо
ПО виртуализации для платформ Business Edition
Какую лицензию VMware/ESXi можно получить при заказе с BE6000/BE7000?
www.cisco.com/c/dam/en/us/td/docs/voice_ip_comm/uc_system/virtualization/virtualization-software-requirements.html

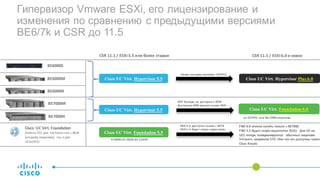

9. Гипервизор Vmware ESXi, его лицензирование и
изменения по сравнению с предыдущими версиями
BE6/7k и CSR до 11.5
BE6000M Cisco UC Virt. Hypervisor Plus 6.0
Новая поставка включает HYPPLS
BE6000S
CSR 11.1 / ESXi 5.5 или более старые
BE6000H
Cisco UC Virt. Hypervisor 5.5
BE7000M
BE7000H
Cisco UC Virt. Hypervisor 5.5
HYP больше не доступен с BE7K
Доступная OEM версия только FND.
Cisco UC Virt. Foundation
(только ПО, для поставки как с BExK
(апгрейд лицензии), так и для
UConUCS)
Cisco UC Virt. Foundation 5.5
FND 6.0 доступна только с BE7K
FND 5.5 будет скоро недоступен.
CSR 11.5 / ESXi 6.0 и новее
Cisco UC Virt. Foundation 6.0
за +$2499, или без OEM-лицензии
R-VMW-UC-FND5-K9 $2499
FND 6.0 можно купить только с BE7000
FND 5.5 будет скоро недоступен (EoS). Для UC на
UCS теперь позиционируются обычные лицензии
Vmware, например STD. Они так же доступны через
Cisco Resale

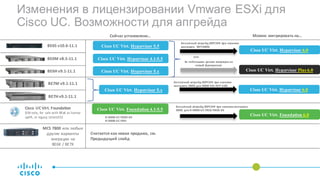

10. Изменения в лицензировании Vmware ESXi для
Cisco UC. Возможности для апгрейда
BE6M v8.5-11.1
Cisco UC Virt. Hypervisor 6.0
Cisco UC Virt. Hypervisor Plus 6.0
Беплатный апгрейд ВЕРСИИ при наличии
контракта SNT+SWSS
За небольшие деньги миграция на
новый функционал
Cisco UC Virt. Hypervisor 5.5BE6S v10.6-11.1
BE6H v9.1-11.1
Cisco UC Virt. Hypervisor 4.1-5.5
Cisco UC Virt. Hypervisor 5.x
BE7M v9.1-11.1
BE7H v9.1-11.1
или
Cisco UC Virt. Hypervisor 6.0
Беплатный апгрейд ВЕРСИИ при наличии
контракта SWSS для VMW-VS5-HYP-USEL
Cisco UC Virt. Foundation 4.1-5.5
Беплатный апгрейд ВЕРСИИ при наличии контракта
SWSS для R-VMW-UC-FND/-FND5-K9
Cisco UC Virt. Foundation 6.0
MCS 7800 или любые
другие варианты
миграции на
BE6K / BE7K
Считается как новая продажа, см.
Предыдущий слайд
Сейчас установлено…
Cisco UC Virt. Hypervisor 5.x
R-VMW-UC-FND5-K9
R-VMW-UC-FND
Cisco UC Virt. Foundation
(SW-only, for sale with BExK as license
uplift, or legacy UConUCS)
Можно мигрировать на…

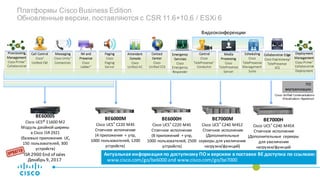

11. Платформы Cisco Business Edition
Обновленные версии, поставляются с CSR 11.6+10.6 / ESXi 6
Видеоконференции
Call Control
Cisco®
Unified CM
Messaging
Cisco Unity®
Connection
Scheduling
Cisco
TelePresence
Management
Suite
Media
Processing
Cisco
TelePresence
Server
Control
Cisco
TelePresence®
Conductor
Emergency
Services
Cisco
Emergency
Responder
Contact
Center
Cisco
Unified CCX
Paging
Cisco
Paging
Server
Attendant
Console
Cisco
Unified AC
IM and
Presence
Cisco
Jabber®
Collaboration Edge
Cisco Expressway/
TelePresence
VCS
Provisioning,
Management
Cisco Prime™
Collaboration
Cisco Unified Communications
Virtualization Hypervisor
ПО
виртуализации
BE6000S
Cisco UCS® E160D M2
Модуль двойной ширины
в Cisco ISR 2921
(базовые приложения UC,
150 пользователей, 300
устройств)
BE6000H
Cisco UCS® C220 M4S
Стоечное исполнение
(8 приложений + упр,
1000 пользователей, 2500
устройств)
BE6000M
Cisco UCS® C220 M4S
Стоечное исполнение
(4 приложения + упр,
1000 пользователей, 1200
устройств)
BE7000H
Cisco UCS® C240 M4SX
Стоечное исполнение
(Дополнительные серверы
для увеличения
нагрузки/функций
BE7000M
Cisco UCS® C240 M4S2
Стоечное исполнение
(Дополнительные
серверы для увеличения
нагрузки/функций)
Актуальная информация по доступному ПО и версиям в поставке BE доступна по ссылкам:
www.cisco.com/go/be6000 and www.cisco.com/go/be7000
ISR 2900 End of sales
Декабрь 9, 2017
Deployment
Management
Cisco Prime™
Collaboration
Deployment

12. Business
Edition 4000
Новое предложение для
небольших компаний и
организаций – краткая
информация

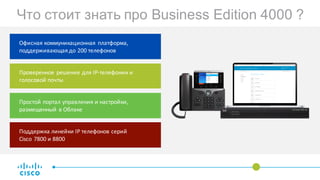

13. Офисная коммуникационная платформа,
поддерживающая до 200 телефонов
Что стоит знать про Business Edition 4000 ?
Проверенное решение для IP-телефонии и
голосовой почты
Простой портал управления и настройки,
размещенный в Облаке
Поддержка линейки IP телефонов серий
Cisco 7800 и 8800

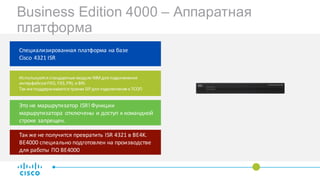

14. Специализированная платформа на базе
Cisco 4321 ISR
Business Edition 4000 – Аппаратная
платформа
Используются стандартные модули NIM для подключения
интерфейсов FXO, FXS, PRI, и BRI.
Так же поддерживаются транки SIPдля подключения к ТСОП
Это не маршрутизатор ISR! Функции
маршрутизатора отключены и доступ к командной
строке запрещен.
Так же не получится превратить ISR 4321 в BE4K.
BE4000 специально подготовлен на производстве
для работы ПО BE4000

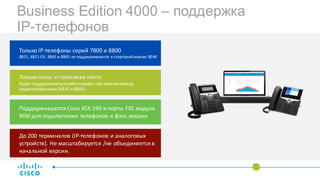

15. Только IP-телефоны серий 7800 и 8800
8821, 8821-EX, 8845 и 8865 не поддерживаются в стартовой версии BE4K
Business Edition 4000 – поддержка
IP-телефонов
Только голос и голосовая почта
Будет поддерживаться работа видео при звонках между
видеотелефонами (8845 и 8865)
Поддерживаются Cisco ATA 190 и порты FXS модуля
NIM для подключения телефонов и факс-машин
До 200 терминалов (IP-телефонов и аналоговых
устройств). Не масштабируется /не объединяется в
начальной версии.

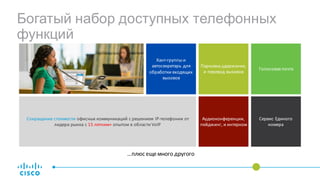

16. Сокращение стоимости офисных коммуникаций с решением IP-телефонии от
лидера рынка с 15 летним+ опытом в области VoIP
Парковка,удержание,
и перевод вызовов
Голосовая почта
Аудиоконференции,
пейджинг, и интерком
Хант-группы и
автосекретарь для
обработки входящих
вызовов
Сервис Единого
номера
…плюс еще много другого
Богатый набор доступных телефонных
функций

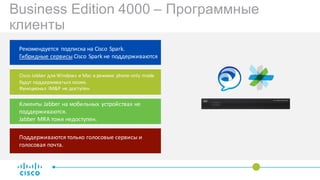

17. Рекомендуется подписка на Cisco Spark.
Гибридные сервисы Cisco Spark не поддерживаются
Business Edition 4000 – Программные
клиенты
Cisco Jabber для Windows и Mac в режиме phone-only mode
будут поддерживаться позже.
Функционал IM&P не доступен
Клиенты Jabber на мобильных устройствах не
поддерживаются.
Jabber MRA тоже недоступен.
Поддерживаются только голосовые сервисы и
голосовая почта.

18. Простоеоблачное администрирование.
Ускоренное внедрение в течение дня
Автопровижининг и
портал
самообслуживания
для сотрудников
Преднастройка
системы до отгрузки
заказчику
Мониторинг
состояния системы и
отчетность
Простые инструменты
для ежедневных
задач
(MACD)
Простое управление из облака

19. Пакет ПО
приложений для
платформ Business
Edition 6000/7000

20. Business Edition 6000/7000
Приложения и масштабируемость.
Voicemail
Unity
Connection
IM &P
Jabber
Attendant
Console
CUAC
Contact Center
UCCX
Paging
Paging
Server
Call Control
CUCM
Deployment
Prime
Collaboration
UC Virtualization
BE7000 scale-out, stackable design
• Масштабируемое решение
• Добавление физических серверов для
увеличения количества пользователей,
устройств, приложений
• Рассчитано на установку 4-6
высокопроизводительных приложений (с
поддержкой до 5000 пользователей)
• Все приложения уже загружены на сервер
• Лицензии для пользователей и приложений
заказываются отдельно
• Один код заказа (для каждого сервера):
MD: BE7M-M4-K9 / BE7M-M4-XU
HD: BE7H-M4-K9 / BE7H-M4-XU
BE7000
UCS C240 M4 SFF
Rack Mount Server
Совещания
Control
TP
Conductor
Scheduling
TP
Mgmt Suite
BE6000
UCS C220 M4 SFF
Rack Mount Server
BE6000 scale-up, single-server design
• До 1000 пользователей, 2500 устройств, 100
операторов CCX
• Резервирование серверов
• Все приложения уже загружены
1 RU MD model: 4 apps + 1 mgmt
1 RU HD model: 8 apps + 1 mgmt
• Специальные лицензионные промо-бандлы на
25 и 35 пользователей
• Возможность расширения
• Один код заказа (для каждого сервера):
MD: BE6M-M4-K9= / BE6M-M4-XU=
HD: BE6H-M4-K9= / BE6H-M4-XU=
Edge
Expressway
Video
TP
Server
Provisioning
Prime
Collaboration

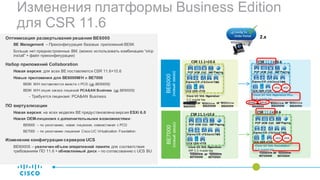

21. Изменения платформы Business Edition
для CSR 11.6
Оптимизация развертывания решения BE6000
BE Management – Преконфигурация базовых приложений BE6K
Больше нет преднастроенных ВМ. (можно использовать комбинацию “skip
install” + файл преконфигурации)
Набор приложений Collaboration
Новая версия: для всех BE поставляется CSR 11.6+10.6
Новые приложения для BE6000M/H и BE7000
BE6K M/H поставляются вместе с PCD (не BE6000S)
BE6K M/H опция заказа лицензий PCA&AN Business (не BE6000S)
- Требуется лицензия: PCA&AN Business
ПО виртуализации
Новая версия: на всех моделях BE предустановлена версия ESXi 6.0
Новая OEM-лицензия с дополнительными возможностями:
BE6000 – по умолчанию, новая лицензия, совместимая с PCD
BE7000 – по умолчанию лицензия Cisco UC Virtualization Foundation
Изменение конфигурации серверов UCS
BE6000S – увеличен объем оперативной памяти для соответствия
требованиям ПО 11.6 + обновленный диск – по согласованию с UCS BU
BE7000
(новыйзаказ)
BE6000
(новыйзаказ)
UCM CUC IMPPCP Paging
CCX CER
Cond.Expwy-C/E TMSvTS
vTCS
CSR 11.1+10.6
or
Cisco UC Virt. Hypervisor
HYP 5.5 master key
Cisco UC Virt. Hypervisor
5.5 master key
CSR 11.1+10.6
CSR 11.6+10.6
Cisco UC Virt. Hypervisor Plus
6.0 master key
CSR 11.6+10.6
Cisco UC Virt. Foundation
6.0 master key
or
BE6000S BE6000M BE6000H
or or
BE6000S BE6000M BE6000H
or
BE7000M BE7000H BE7000M BE7000H
or
UCM CUC IMPPCP Paging
CCX CER
Cond.Expwy-C/E TMSvTS
vTCS
UCM CUC IMPPCP Paging
CCX CER
Cond.Expwy-C/E TMSvTS
vTCS
+PCD+PCA
UCM CUC IMPPCP Paging
CCX CER
Cond.Expwy-C/E TMSvTS
vTCS
+PCA +PCD
2.x
+RAM Δdisk

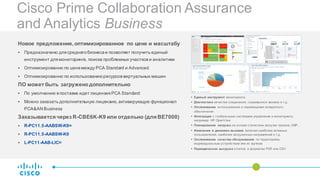

22. Cisco Prime Collaboration Assurance
and Analytics Business
Новое предложение,оптимизированное по цене и масштабу
§ Предназначено для среднегобизнесаи позволяет получить единый
инструмент для мониторинга, поиска проблемных участков и аналитики
§ Оптимизированно по ценемежду PCA Standard и Advanced
§ Оптимизированно по использованиюресурсов виртуальных машин
ПО может быть загруженодополнительно
§ По умолчанию в поставке идет лицензия PCA Standard
§ Можно заказать дополнительную лицензию, активирующую функционал
PCA&AN Business
Заказывается через R-CBE6K-K9 или отдельно (для BE7000)
§ R-PC11.5-AABSW-K9=
§ R-PC11.5-AABSW-K9
§ L-PC11-AAB-LIC=
§ Единый инструмент мониторинга
§ Диагностика качества соединения, сорвавшихся звонков и т.д.
§ Отслеживание использования и перемещения аппаратного
обеспечения
§ Интеграция с глобальными системами управления и мониторинга,
например HP OpenView
§ Планирование нагрузка на основе статистики загрузки тренков, DSP…
§ Изменения в динамике вызовов включая наиболее активных
пользователей, наиболее загруженных направлений и т.д.
§ Отслеживание качества обслуживания по территориям,
индивидуальным устройствам или их группам
§ Периодическая выгрузка отчетов в форматах PDF или CSV

23. Упрощенное
проектирование и
развертывание
С использованием
платформы BE6000/BE7000
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All 23

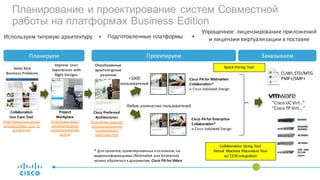

24. Планирование и проектирование систем Совместной
работы на платформах Business Edition
Планируем Проектируем Заказываем
Solve Real
Business Problems
Improve User
Experiences with
Right Designs
Project
Workplace
http://www.cisco.c
om/web/teleprese
nce/projectworkpla
ce.html
Collaboration
Use Case Tool
http://www.cisco.com/as
sets/sol/coll/use_case_to
ol/index.htm
Опробованные
архитектурные
решения
Cisco Preferred
Architectures
http://www.cisco.com
/c/en/us/solutions/en
terprise/design-
zone/index.html
<1000
пользователей
Любое количество пользователей
Cisco PA for Midmarket
Collaboration*
и Cisco Validated Design
Cisco PA for Enterprise
Collaboration*
и Cisco Validated Design
BE6000M
BE6000H
BE7000M
BE7000H
BE6000S
CMS 1000
CE1100
Vbrick
CUWL STD/MTG
PMP+/SMP+
Используем типовую архитектуру +
* Для проектов, ориентированных в основном, на
видеоконференцсвязь (Midmarket или Enterprise)
можно обратиться к документам Cisco PA for Video
Подготовленные платформы
Упрощенное лицензирование приложений
и лицензии виртуализации в поставке +
Quick Pricing Tool
“Cisco UC Virt…”
“Cisco TP Virt….”
Collaboration Sizing Tool
Virtual Machine Placement Tool
w/ CCW integration

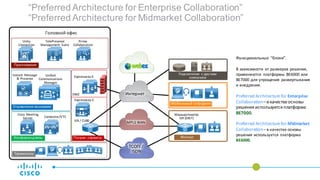

25. MPLS WAN
Головной офис
Терминалы
ТСОП /
ISDN
ISR / CUBE
Филиал
Маршрутизатор
ISR (SRST)
Мобильный сотрудник
Приложения
Unity
Connection
TelePresence
Management Suite
Prime
Collaboration
Погран. сервисы
Expressway-C
DMZ
Expressway-E
Конференцсвязь
Cisco Meeting
Server Conductor/VTS
Подключение к другими
компаниям
Интернет
Управление вызовами
Unified
Communications
Manager
Instant Message
& Presence
“Preferred Architecture for Enterprise Collaboration”
“Preferred Architecture for Midmarket Collaboration”
Функциональные “блоки”.
В зависимости от размеров решения,
применяются платформы BE6000 или
BE7000 для упрощения развертывания
и внедрения.
Preferred Architecture for Enterprise
Collaboration–в качестве основы
решения используется платформа
BE7000.
Preferred Architecture for Midmarket
Collaboration– в качестве основы
решения используется платформа
BE6000.

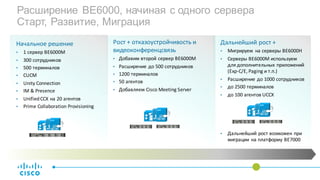

26. Расширение BE6000, начиная с одного сервера
Старт, Развитие, Миграция
Начальное решение
• 1 сервер BE6000M
• 300 сотрудников
• 500 терминалов
• CUCM
• Unity Connection
• IM & Presence
• Unified CCX на 20 агентов
• Prime Collaboration Provisioning
Рост + отказоустройчивость и
видеоконференцсвязь
• Добавим второй сервер BE6000M
• Расширение до 500 сотрудников
• 1200 терминалов
• 50 агентов
• Добавляем Cisco Meeting Server
Дальнейший рост +
• Мигрируем на серверы BE6000H
• Серверы BE6000M используем
для дополнительных приложений
(Exp-C/E, Paging и т.п.)
• Расширение до 1000 сотрудников
• до 2500 терминалов
• до 100 агентов UCCX
• Дальнейший рост возможен при
миграции на платформу BE7000

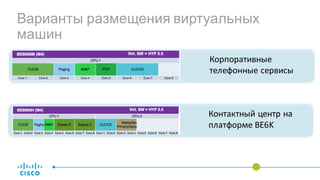

27. Варианты размещения виртуальных
машин
Корпоративные
телефонные сервисы
Контактный центр на
платформе BE6K

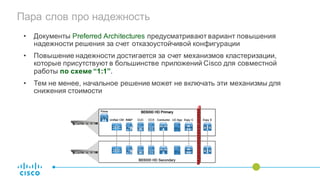

28. Пара слов про надежность
• Документы Preferred Architectures предусматривают вариант повышения
надежности решения за счет отказоустойчивой конфигурации
• Повышение надежности достигается за счет механизмов кластеризации,
которые присутствуют в большинстве приложений Cisco для совместной
работы по схеме “1:1”.
• Тем не менее, начальное решение может не включать эти механизмы для
снижения стоимости

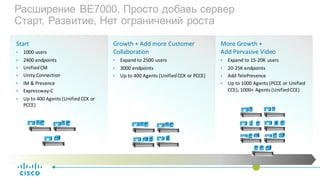

29. Расширение BE7000, Просто добавь сервер
Старт, Развитие, Нет ограничений роста
Start
• 1000 users
• 2400 endpoints
• Unified CM
• Unity Connection
• IM & Presence
• Expressway-C
• Up to 400 Agents (Unified CCX or
PCCE)
Growth + Add more Customer
Collaboration
• Expand to 2500 users
• 3000 endpoints
• Up to 400 Agents (Unified CCX or PCCE)
More Growth +
Add Pervasive Video
• Expand to 15-20K users
• 20-25K endpoints
• Add TelePresence
• Up to 1000 Agents (PCCE or Unified
CCE); 1000+ Agents (Unified CCE)

30. Замечания по проектированию систем на
базе BE6000
В кластере CUCM, развернутом на платформе BE6000 может быть больше чем два
сервера, для дополнительной надежности или географического разнесения. Однако, это
не изменяет и не отменяет общих ограничений максимальной емкости системы и не
должны превышать150 для BE6000S, 1 000 для BE6000M или BE6000H пользователей.
Для повышения надежности, для CUCM на платформе BE6000S, рекомендуется
использование SRST, хотя так же доступны инструменты кластеризации.
Максимальная нагрузка на кластер BE 6000 не должна превышать 5000 BHCA (750 BHCA
для BE 6000S)
При внедрении Cisco Business Edition 6000 в схеме с централизованной обработкой
вызовов, количество удаленных площадок не должно превышать 49.
Cisco Exp-C и Exp-E на платформе BE6000 могут быть объединены в кластер только для
повышения отказоустойчивости а не для повышения производительности Expressway.
Cisco Connect 2017

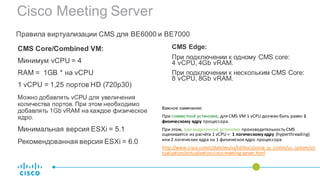

31. Cisco Meeting Server
CMS Core/Combined VM:
Минимум vCPU = 4
RAM = 1GB * на vCPU
1 vCPU = 1,25 портов HD (720p30)
Можно добавлять vCPU для увеличения
количества портов. При этом необходимо
добавлять 1Gb vRAM на каждое физическое
ядро.
Минимальная версия ESXi = 5.1
Рекомендованная версия ESXi = 6.0
Правила виртуализации CMS для BE6000 и BE7000
CMS Edge:
При подключении к одному CMS core:
4 vCPU, 4Gb vRAM.
При подключении к нескольким CMS Core:
8 vCPU, 8Gb vRAM.
Важное замечание:
При совместной установке, для CMS VM 1 vCPU должен быть равен 1
физическому ядру процессора.
При этом, при выделенной установке производительность CMS
оценивается из расчёта 1 vCPU = 1 логическому ядру (hyperthreading)
или 2 логических ядра на 1 физическоеядро процессора
http://www.cisco.com/c/dam/en/us/td/docs/voice_ip_comm/uc_system/vir
tualization/virtualization-cisco-meeting-server.html

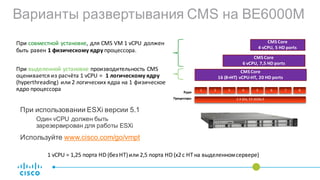

32. 1 2 3 4 5 6 7 8
2.4 Ghz, E5-2630v3
Ядра
Процессоры
CMS Core
4 vCPU, 5 HD ports
CMS Core
16 (8+HT) vCPU-HT, 20 HD ports
Варианты развертывания CMS на BE6000M
При использовании ESXi версии 5.1
Один vCPU должен быть
зарезервирован для работы ESXi
Используйте www.cisco.com/go/vmpt
CMS Core
6 vCPU, 7,5 HD ports
При совместной установке, для CMS VM 1 vCPU должен
быть равен 1 физическому ядру процессора.
При выделенной установке производительность CMS
оценивается из расчёта 1 vCPU = 1 логическому ядру
(hyperthreading) или 2 логических ядра на 1 физическое
ядро процессора
1 vCPU = 1,25 порта HD (без HT) или 2,5 порта HD (х2 c HT на выделенном сервере)

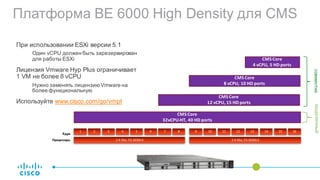

33. 9 10 11 12 13 14 15 16
2.4 Ghz, E5-2630v3
Ядра
Процессоры
CMS Core
4 vCPU, 5 HD ports
CMS Core
8 vCPU, 10 HD ports
Платформа BE 6000 High Density для CMS
При использовании ESXi версии 5.1
Один vCPU должен быть зарезервирован
для работы ESXi
Лицензия Vmware Hyp Plus ограничивает
1 VM не более 8 vCPU
Нужно заменять лицензию Vmware на
более функциональную
Используйте www.cisco.com/go/vmpt
1 2 3 4 5 6 7 8
2.4 Ghz, E5-2630v3
CMS Core
32vCPU-HT, 40 HD ports
CMS Core
12 vCPU, 15 HD ports
совместновыделенный

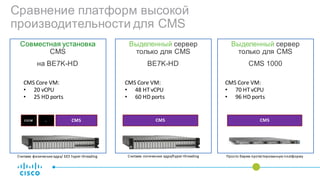

34. Сравнение платформ высокой
производительности для CMS
Совместная установка
CMS
на BE7K-HD
Выделенный сервер
только для CMS
CMS 1000
Выделенный сервер
только для CMS
BE7K-HD
CMS Core VM:
• 48 HT vCPU
• 60 HD ports
CMS Core VM:
• 70 HT vCPU
• 96 HD ports
CMS CUCM …
CMS Core VM:
• 20 vCPU
• 25 HD ports
CMS CMS
Считаем логические ядра/hyper-threading Просто берем протестированную платформуСчитаем физические ядра/ БЕЗ hyper-threading

35. О чем мы поговорили:
Платформа Business Edition, что это такое.
Кратко про BE4000
Приложения Business Edition
Проектирование и развертывание
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved. 35

36. Вопросы?
Cisco Connect 2017 © 2017 Cisco and/or its affiliates. All rights reserved.

37. #CiscoConnectRu#CiscoConnectRu
Спасибо за внимание!
Оцените данную сессию в мобильном приложении
конференции
© 2017 Cisco and/or its affiliates. All rights reserved.
Контакты:
Тел.: +7 495 9611410
www.cisco.com
www.facebook.com/CiscoRu
www.vk.com/cisco
www.instagram.com/ciscoru
www.youtube.com/user/CiscoRussiaMedia

38. Сценарии развертывания CUCM на платформах
Business Edition и сравнение с другими сервисами
Cisco Connect 2017
Варианты внедрения: Централизованно Распределенно
Подключения к
другим системам
Географическое
разнесение
Cisco Unified CM:
Да Да Да Да
Enterprise Edition
Business Edition 6000
Business Edition 7000
Cisco Business Edition 4000 Да Нет Нет Нет
Cisco Unified CME No Да Да Нет
Cisco IM and Presence Да Да
Да, inter-domain
federation
Да
Cisco Unified Mobility Да
Да, сервис
Единый номер
Нет Да
Cisco Expressway Да Да Да Да

39. Cisco Meeting Server 1000 platform
Standalone CMS only
Co-residency not supported
Capacity:
• 96 HD calls
• 192 SD calls
• 192 Skype for Business video calls
• 3000 Audio calls
Cisco Meeting Server
Virtualized Platform:
• 70 Hyperthreaded Cores
• ESXi 6.0 and above
• Virtual machine version 11 and above
Платформа CMS1000
