Обзор стека продуктов Cisco для частных и гибридных облаков

Хаванкин Максим
системный архитектор
17 ноября 2016 г
Обзор стека продуктов Cisco для частных и
гибридных облаков

2© 2015 Cisco and/or its affiliates. All rights reserved. Cisco Confidential
•  Cisco Enterprise Cloud Suite
•  Обновленная схема лицензирования
•  Cisco Prime Service Catalog
•  Cisco UCS Director

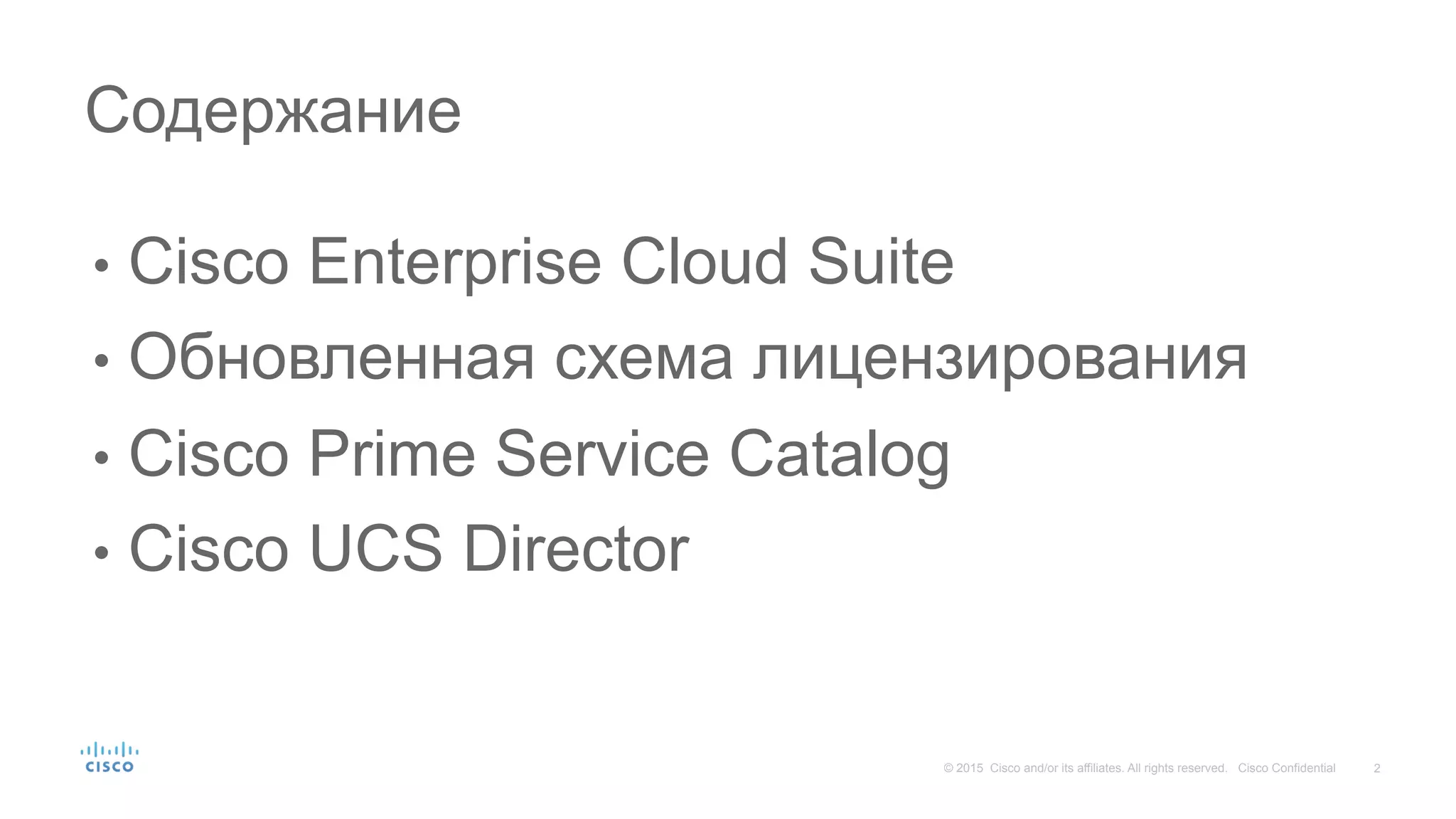

Содержание

Cisco Enterprise Cloud Suite 3.0

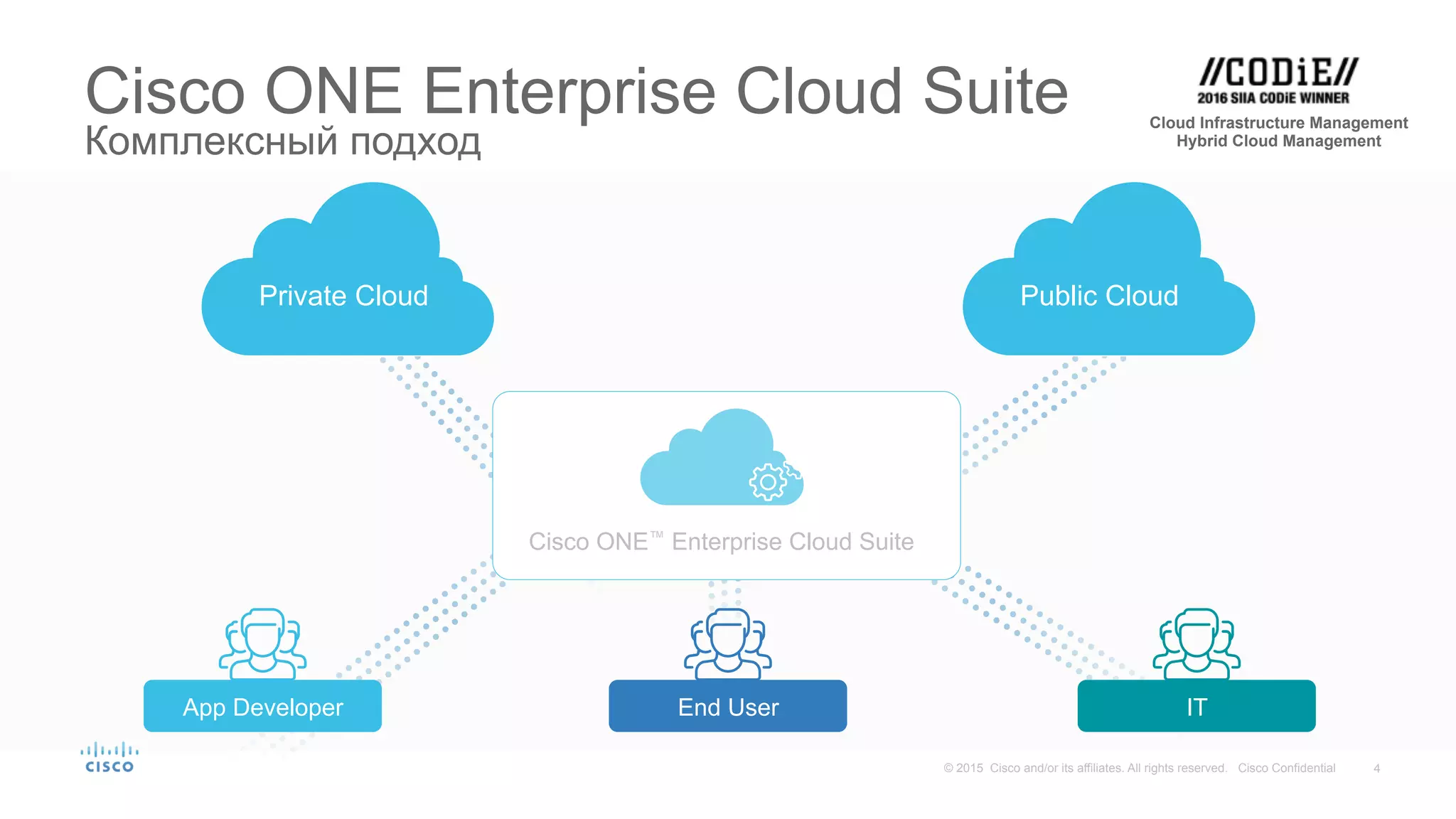

Cisco ONE Enterprise Cloud Suite
Комплексный подход
Cloud Infrastructure Management
Hybrid Cloud Management
Private Cloud Public Cloud
App Developer End User IT
Cisco ONE™ Enterprise Cloud Suite

Портфолио решений Cisco для
автоматизации ЦОД
Virtual Application
Cloud Segmentation
Управление инфраструктурой ЦОД Cisco UCS Director
Инфраструктура: серверы, сеть, SAN, СХД, гипервизоры
CloudOperations(PrimeAssurance)(3rdParty
Billing,Assurance,ResourceMgmt)
APIC
ITSM Catalog Cisco Prime Service Catalog 3rd party catalog
PaaS (optional)
Управление приложениями
в гибридных облаках
Cisco Cloud Center
Cloud Services
Ecosystem of
Service Providers

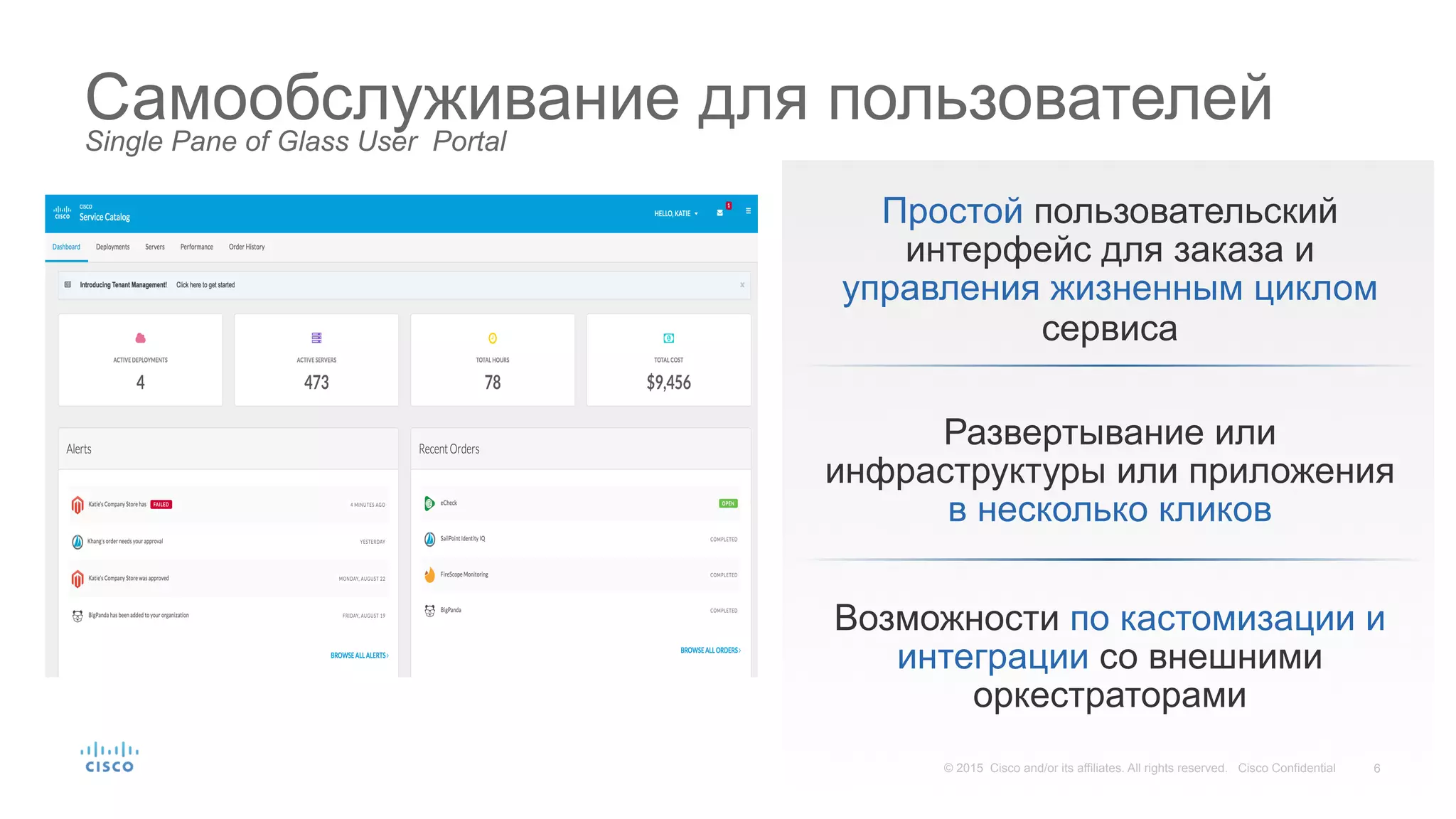

Самообслуживание для пользователейSingle Pane of Glass User Portal
Развертывание или
инфраструктуры или приложения
в несколько кликов
Возможности по кастомизации и
интеграции со внешними
оркестраторами
Простой пользовательский
интерфейс для заказа и
управления жизненным циклом
сервиса

Cisco CloudCenter (ранее CliQr) Любое приложение.
Любое облако. Одна платформа.
Единая платформа
управления
Полный цикл
приложением
Enterprise-Ready Масштабирование Безопасность
Частное облако
ЦОД
Публичное облако
Model
Manage
Deploy
Profile
NFS

Автоматизация инфраструктуры
Автоматизация гетерогенной
инфраструктуры
Развертывание интегрированных
стеков при помощи
самообслуживания
(FlexPod, Vblock, VersaStack, VSPEX)
Развитые REST API для интеграции
со внешними системами оркестрации

Service AssuranceВсесторонний мониторинг инфраструктуры
Простота развертывания,
мониторинг предельной загрузки,
идентификация
непроизводительного простоя
Планирование
производительности для
интегрированной инфраструктуры
Единая консоль для мониторинга
здоровья инфраструктуры
(compute, network, storage и хосты
гипервизоров)

Обновленная схема лицензирования

Data Center / Cloud WAN Access
WAN Switching WirelessCompute Networking
Cisco ONE Software
Обновленная схема лицензирования
Threat Defense
for Data Center
Threat Defense
for WAN & Edge
Policy & Threat Defense for
Access
Advanced
Security
Data Center
Fabric
WAN
Collaboration
Campus
Fabric
Advanced
Mobility
Services
Advanced
Applications
Foundation
for
Networking
Foundation for
WAN
Foundation
for Switching
Foundation
for WirelessFoundation
Cloud
ECS:
Service
Management
ECS: Cloud
Management1
ECS:
Infrastructure
Automation1
1Available together as “Foundation for Cloud”
ECS:
Big
Data
Tetration

Infrastructure
Automation
Новая схема лицензирования
Cisco ONE Enterprise Cloud
Cloud
Management
Service
Management
Big Data
Automation
Возможно приобретение по отдельности или вместе

Infrastructure Automation Сценарии и преимущества
Сценарии использования:
•  Self-service consumption of data center
infrastructure (compute, network, storage
& virtualization)
•  Multi-vendor automation & orchestration
•  Performance monitoring & capacity
planning
•  Unified management of UCS Domains
•  Secure, repeatable application deployment
with micro-segmentation
Преимущества для бизнеса:
•  Увеличение продуктивности ЦОД
•  Упрощение и стандартизация процессов
в ЦОД
•  Поддержка роста бизнеса
•  Средство контроля для IT
•  UCS Director
•  UCS Performance
Manager
•  UCS Central
•  IMC Supervisor
•  Virtual Application
Cloud Segmentation
(Starter Pack*)
Per Server
Subscription
* Starter Pack allows up to three application containers per license purchased

Cloud Management
Starter Package*
Subscription
•  CloudCenter
Manager (qty 1)
•  CloudCenter
Orchestrator ( qty 2)
•  CloudCenter VMs
(qty 100)
•  Deploy and manage applications across
data center, private and public cloud
environments
•  Single application profiles integrate into
DevOps and CI/CD solutions
•  Migrate and redeploy workloads to any
cloud with ongoing management
•  Использование производительности
внешних облаков как дополнение к
существующим ЦОД
•  Развертывание приложения на 60%
быстрее
•  Тестирование производительности для
выбора наиболее выгодного облака для
хостинга•  * Not Sold Per Server
•  Additional Managers, Orchestrators and VMs can be ordered using a C1 “spare” PID
•  Support provided is Solution Support
Сценарии и преимущества

Service Management
* Not sold “per server”
** Additional throughput pack via spares PIDs under Cisco ONE
Starter Package
Subscription
•  Cisco Prime Service
Catalog Base
•  Cisco Process
Orchestrator
•  20k Transactions/yr
•  Unified self-service Catalog and
Configuration Management for Cloud,
Application and Infrastructure services
•  Out of the box integration with Cisco UCSD,
Cloud Center, and Process Orchestrator
•  Auto Import of automation tasks, workflows,
application profiles and publish them into
the unified catalog
•  Solution can be extended to Workplace
services and Business Process automation
•  Консолидация многих порталов в один
•  Automate integration with backend systems
•  Deliver unified digital experience to LoB,
DevOps, and ITOps user segments•  Sold per transaction - a transaction is a PSC service request or PO workflow execution
•  This package includes PSC base features and full PO features including all PO adapters
•  Additional Service Management features and transaction capacity can be added to Service
Management Base

Big Data Automation
Per Server
Subscription
•  UCS Director
Express for Big Data
•  Single touch deployment of Hadoop
clusters on UCS architecture
•  Integrate with major distributions:
Cloudera, MAPR, HortonWorks, and
Splunk Enterprise
•  Comprehensive Diagnostics for
infrastructure and Hadoop configurations
•  Customization via northbound API to
integrate with 3rd party solutions
•  Consistent Hadoop configurations
•  Reduces data center complexity through
centralized management of Big Data
hardware and software

Cisco Prime Service Catalog

Virtual Application
Cloud Segmentation
APIC
PaaS (optional)
Cisco Cloud Center
Cloud Services
Ecosystem of
Service Providers

Cisco Prime Service Catalog
Основные компоненты
•  Универсальная
витрина для заказа
ИТ-сервисов
•  Графический
интерфейс на
основе HTML5
•  Интеграция с UCS Director для
управления инфраструктурой
•  На уровне PSC поддерживаются
следующие конструкции UCS
Director Standard Catalog,
Service Container Catalog,
Fenced Container Template,
VACS Container Catalog and
APIC Container Catalog
•  UCSD группы и пользователи
отображаются в PSC если LDAP
SSO не используется
•  Интеграция с Cisco
Performance
Manager
•  Интеграция с Cisco
Cloud Center

Свойства – настраиваемый интерфейс пользователя
•  HTML 5

Свойства – Identity Management
•  LDAP интеграция
•  Role Based Access Control
•  Роли (tenant admin, tenant user)
•  Пользователи
•  Организации
•  Права
SP (Site) Admin
Tenant Admin
Tenant Server
Admin
Tenant
Storage Admin
Tenant Network
Admin
Tenant Users Tenant Users
PSC

Свойства – Процесс согласования
•  Выключен по умолчанию, нужна тонкая настройка

Свойства – Создание отчетов
•  Отчеты по использованию PSC 11.1
•  Отчеты по стоимости и производительности PSC 11.1.1

Интеграция PSC и UCS Director
Базовые операции
2. Пользователь оформляет заказ
Standard Catalog
Fenced Container Catalog
Fenced Container Template
VACS Container Catalog*
VACS Container Template*
APIC Container Catalog*
СервисыСервисный
каталог
1. Обнаружение, генерация
Виртуальные машины
Fenced Containers
VACS Containers
APIC Containers*
3. UCSD
настраивает
сервис на
инфраструктуре
Созданные объекты
4. PSC обнаруживает и синхронизирует атрибуты
* Планируемая функциональность

Интеграция PSC и UCS Director
Базовые операции
5. Пользователь выполняет операцию над
виртуальной машиной или контейнером
целиком
VMs
Fenced Containers
VACS Containers*
APIC Containers*
6. UCSD
выполняет
операцию на
инфраструктуре
7. PSC обновляет
статус объекта,
операции, атрибуты
объекта * Планируемая функциональность

Интеграция PSC и CloudCenter

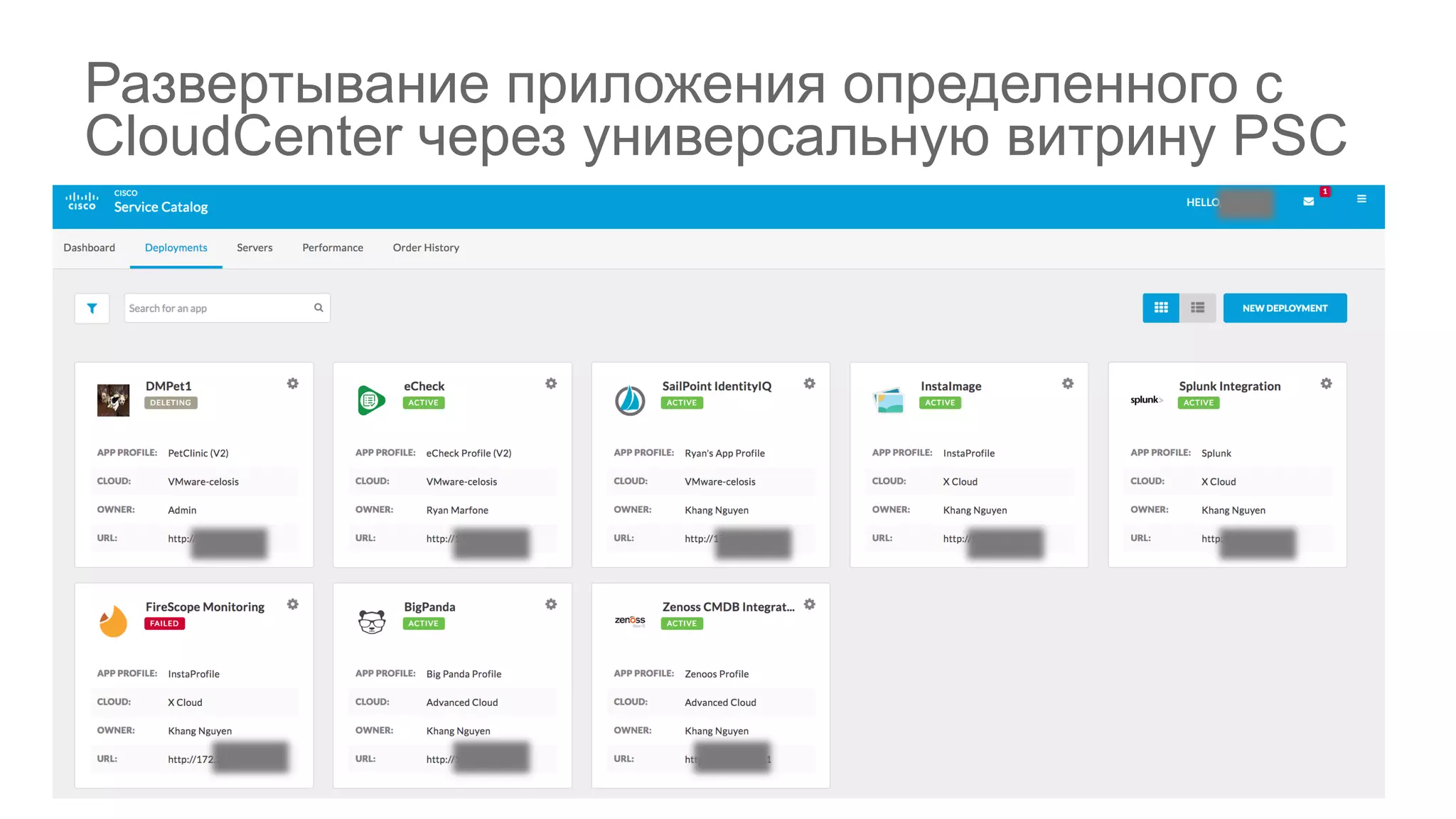

Развертывание приложения определенного с
CloudCenter через универсальную витрину PSC

Cisco UCS Director

Virtual Application
Cloud Segmentation
APIC
PaaS (optional)
Cisco Cloud Center
Cloud Services
Ecosystem of
Service Providers

UCS Director как средство управления конвергентной
инфраструктурой
Развертывание на основе
политик
vFiler
СХД
Вирт. машины
Сеть Вычислит.
платформа
Безопасные контейнеры для
приложений
Self-Service
Infrastructure
Единая точка
Сквозная
автоматизация и
управление
жизненным циклом
СХД
Сеть
Вычисления
Tenant
B
Tenant
C
Tenant
A
A B C
Виртуализация
Storage
Manager
B CA
Virtualization
Manager
Network
Manager
Compute
Manager
Storage
Manager

Cisco UCS Director
Интерфейсы для существующих групп администраторов и пользователей
31
Централизованное управление жизненным циклом
виртуализированной и физической инфраструктуры
Виртуальная инфраструктура
IT администраторы IT ПоддержкаКонечные пользователи
Физическая инфраструктура
Cisco UCS
Cisco
Nexus
Открытый API
для интеграции
UCS Director
Портал
самообслуживания
Развертывание ОС
и вирт. машин
Консоль управления
Управление на
основе политик
Dashboard
Пулы ресурсов

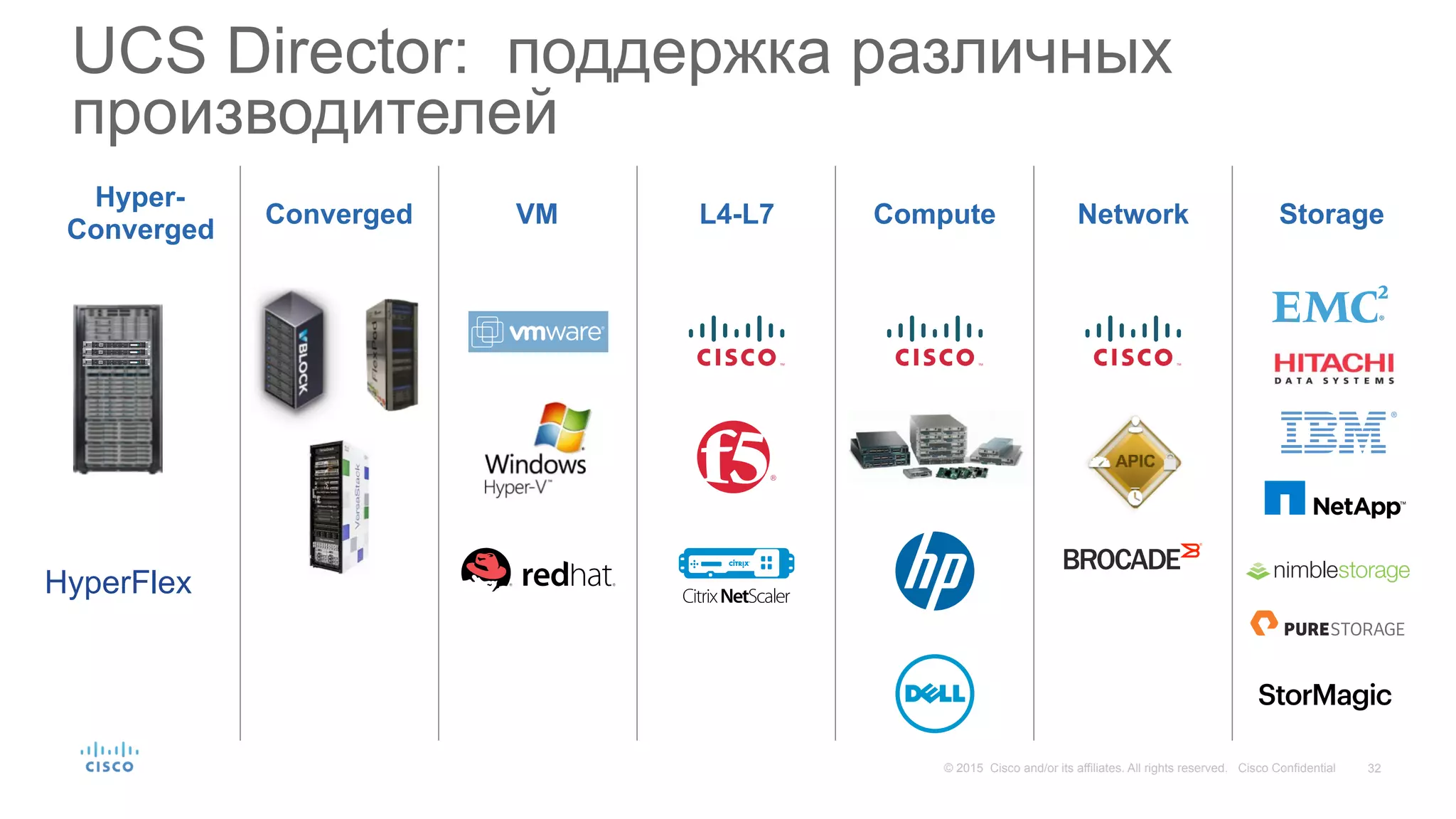

UCS Director: поддержка различных
производителей
Converged VM L4-L7 Compute Network Storage
Hyper-
Converged
HyperFlex

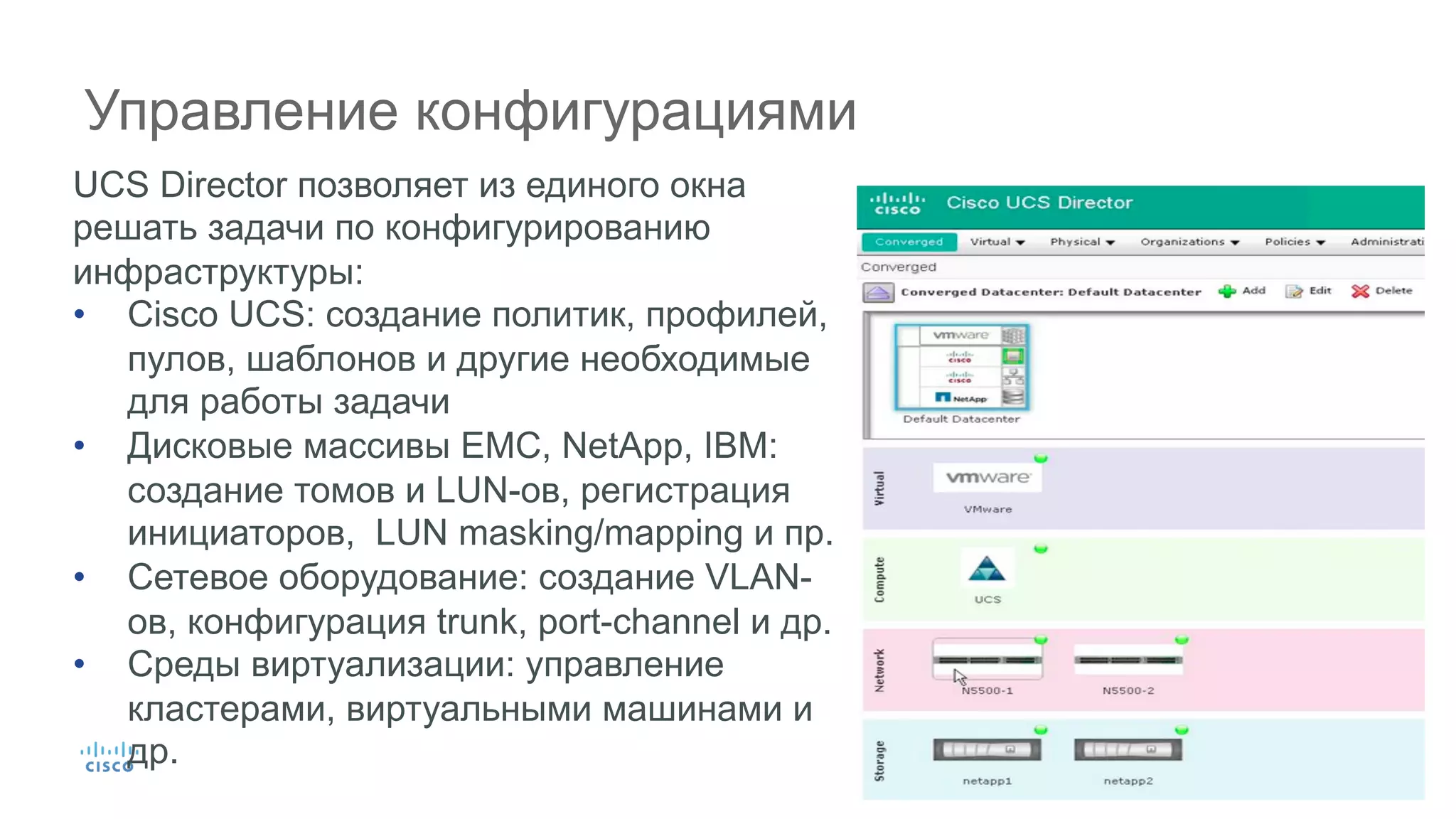

Управление конфигурациями
UCS Director позволяет из единого окна
решать задачи по конфигурированию
инфраструктуры:
•  Cisco UCS: cоздание политик, профилей,
пулов, шаблонов и другие необходимые
для работы задачи
•  Дисковые массивы EMC, NetApp, IBM:
создание томов и LUN-ов, регистрация
инициаторов, LUN masking/mapping и пр.
•  Сетевое оборудование: создание VLAN-
ов, конфигурация trunk, port-channel и др.
•  Среды виртуализации: управление
кластерами, виртуальными машинами и
др.

Возможности оркестрации и автоматизации
•  Более 3000
«атомарных»
действий
•  Запуск процесса в
один «клик»
•  Автоматическое
выделение ресурсов
•  Контроль всех
операций
Быстрое и простое
предоставление ИТ
сервисов
Минуты

Встроенные возможности IaaS на основе политик
•  Определение правил предоставления
ресурсов для при помощи vDC (набора
политик)
•  Предоставление пользователям
возможности самостоятельного заказа
ресурсов через портал

Новый интерфейс пользователя UCS Director 6.0
New! HTML5-based UX
2300 Automation Tasks!!
Big community content

UCS Director - автоматизация HyperFlex
Сценарий использования
Преимущества
•  HyperFlex как IaaS сервисс
•  HyperFlex Pod View, VM stack-view– Unified
Mgmt across Converged & HyperConverged DC
Infra
•  HyperFlex - Automation / Orchestration Tasks &
Workflow
•  Unified HyperFlex, FlexPod, vBlock – Private
Cloud - IaaS automation
•  Policy based automation to match workload
targets for HyperFlex (VDI, VSI, etc.)

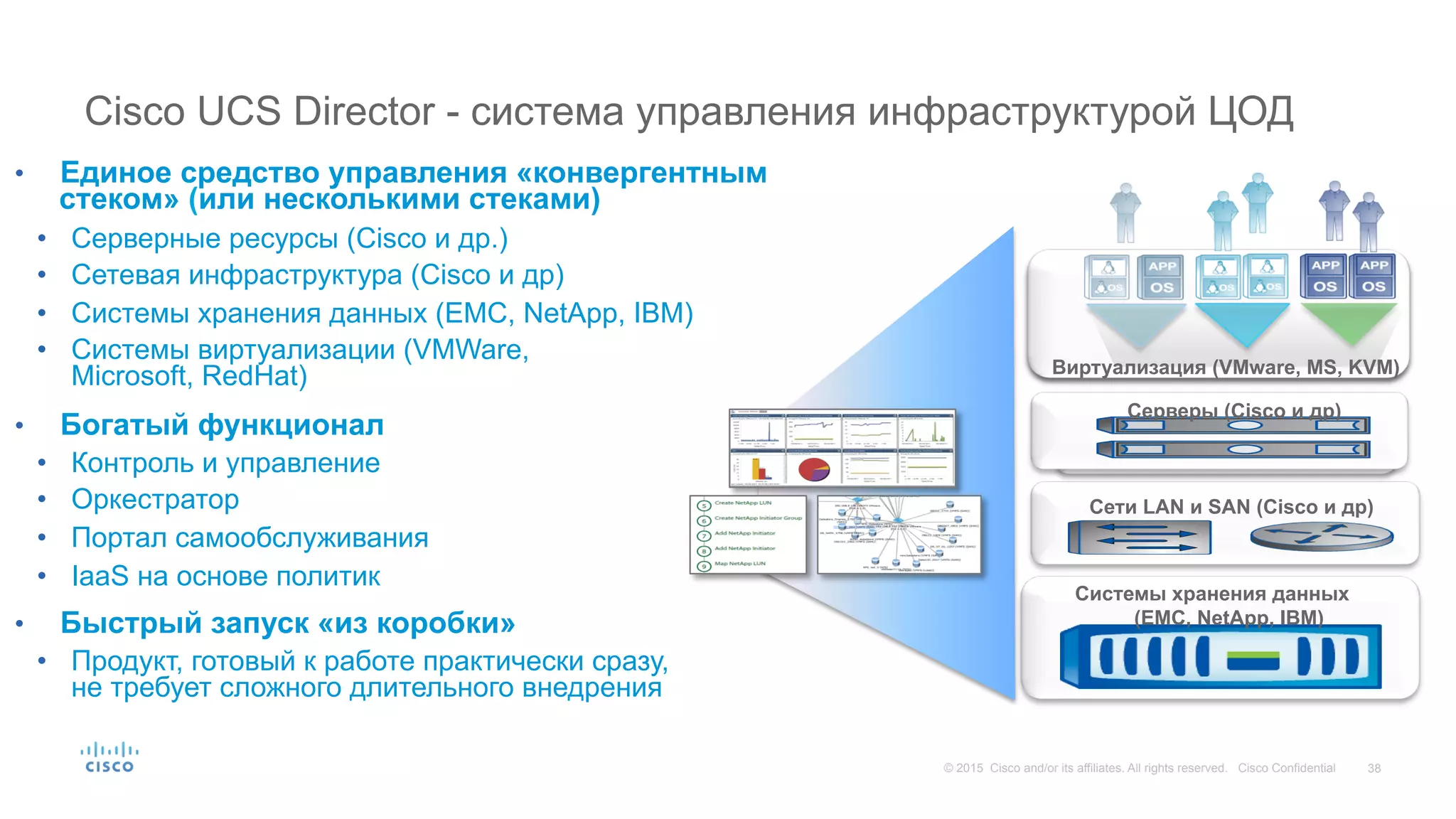

Cisco UCS Director - cистема управления инфраструктурой ЦОД
•  Единое средство управления «конвергентным
стеком» (или несколькими стеками)
•  Серверные ресурсы (Cisco и др.)
•  Сетевая инфраструктура (Cisco и др)
•  Системы хранения данных (EMC, NetApp, IBM)
•  Системы виртуализации (VMWare,
Microsoft, RedHat)
•  Богатый функционал
•  Контроль и управление
•  Оркестратор
•  Портал самообслуживания
•  IaaS на основе политик
•  Быстрый запуск «из коробки»
•  Продукт, готовый к работе практически сразу,
не требует сложного длительного внедрения
Виртуализация (VMware, MS, KVM)
Серверы (Cisco и др)
Сети LAN и SAN (Cisco и др)
Системы хранения данных
(EMC, NetApp, IBM)

Инфраструктурные контейнеры в UCS Director
•  Не путать с Docker-контейнером !
Инфраструктурный контейнер: логический
объект, который создается в оркестраторе
инфраструктуры Cisco UCS Director
Сетевой сегмент: VLAN или VXLAN или EPG, к
которому подключается виртуальная машина
Виртуальная машина или физический сервер:
создается из шаблона.
Политики IaaS: набор политик, определяющих
какие инфраструктурные ресурсы используются.
§  сетевые ресурсы (VLAN, IP адрес, шаблон
приложения в ACI фабрики)
§  Среда виртуализации (кластер, конкретный
сервервер, пул ресурсов)
§  СХД (какая СХД, том, диски, должны
использоваться для размещения ВМ или
ресурсов физического сервера)
Инфраструктурный контейнер
Сегмент Web Сегмент App
WEB-1 WEB-2 App-1 App-2
Политики IaaS

Типы инфраструктурных контейнеров, поддерживаемые
UCS Director
•  Fenced
•  Простота и минимальные требования к инфраструктуре
•  В качестве шлюза на границе – Linux VM (опция)
•  Отличный кандидат для тестирования
•  ACI
•  Богатая функциональность
•  Требуется аппаратная ACI фабрика
•  На границе сервисное устройство или политики безопасности встроенные в фабрику
•  VACS
•  Полностью виртуализированное решение
•  На базе Cisco Nexus 1000V
•  Cisco CSR1000V на границе
40

Публично доступные сценарии для UCS Director

UCS Director: возможности API и SDK
UCS Director
REST API на основе JSON и XML
Интеграция с внешними
системами управления
облаками
Cloupia Script
Физическая среда или
среда виртуализации
Интеграция с
инфраструктурой на
основе атомарных
операций
Open Automation
SDK
Физические или
виртуализированные элементы
инфраструктуры ЦОД
Комплексная
интеграция с
инфраструктурой, как
правило, выполняется
производителем

Обзор стека продуктов Cisco для частных и гибридных облаков

Обзор стека продуктов Cisco для частных и гибридных облаков

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Viewers also liked

Viewers also liked (18)

Similar to Обзор стека продуктов Cisco для частных и гибридных облаков

Similar to Обзор стека продуктов Cisco для частных и гибридных облаков (20)

More from Cisco Russia

More from Cisco Russia (20)

Обзор стека продуктов Cisco для частных и гибридных облаков
