1. Единое средство управления и автоматизации
UCS Director
Михаил Окунев
Системный инженер
mokunev@cisco.com

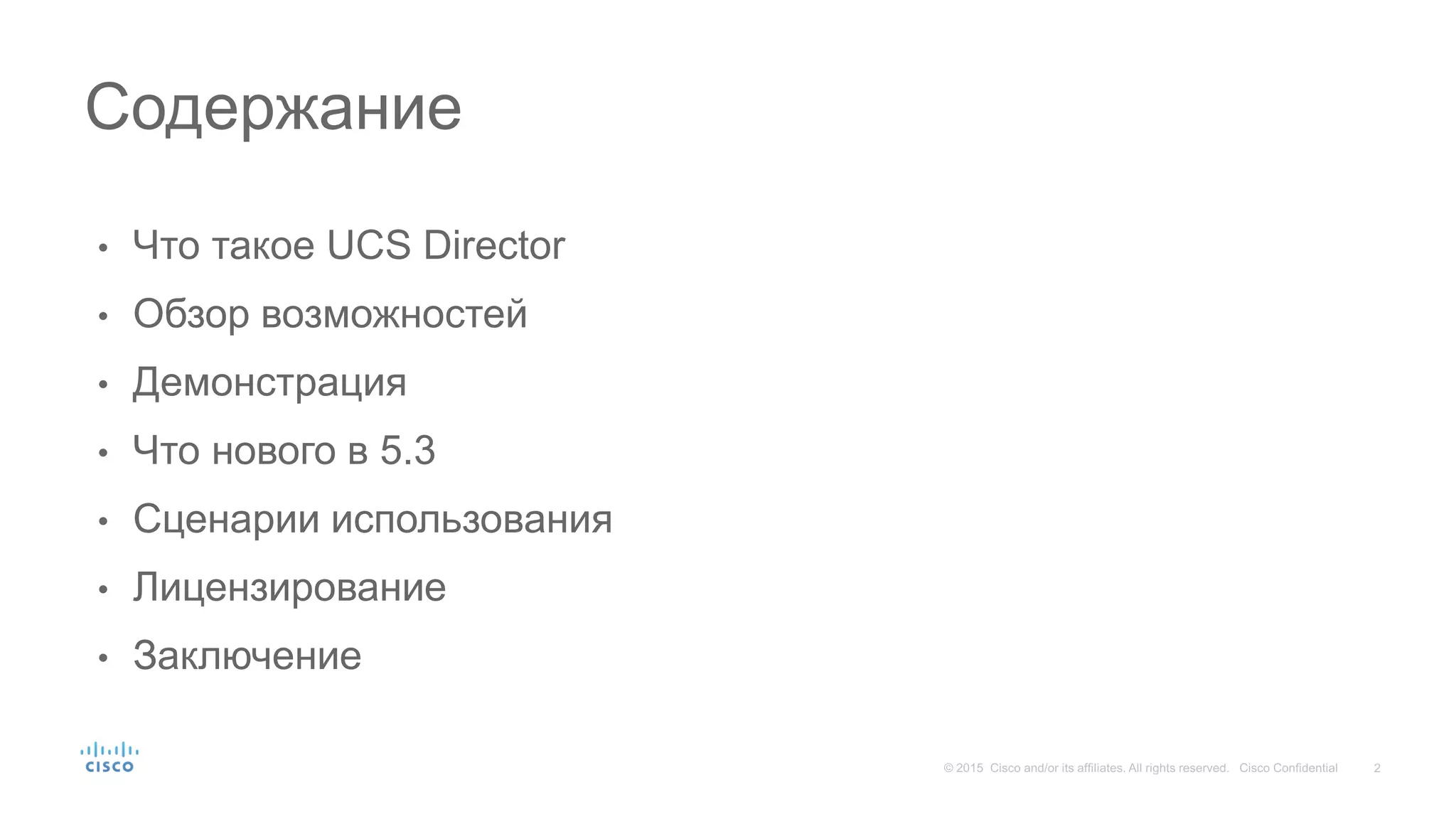

2. • Что такое UCS Director
• Обзор возможностей
• Демонстрация
• Что нового в 5.3
• Сценарии использования
• Лицензирование
• Заключение
Содержание

3. Что такое UCS Director

4. “Cloud Computing Is a Model for Enabling
“…ubiquitous, convenient, on-demand network access
“…that can be rapidly provisioned and released with minimal management
effort or service provider interaction.”
“…to a shared pool of configurable computing resources
(e.g., networks, servers, storage, applications, and services)
NIST SP800-145, September 2011

5. Головная боль Заказчиков?
• Разнородные ресурсы
• Действия «в ручную»
• Конфигурации в Excel
таблицах без корреляции
Мы понимаем проблему: На сегодняшний день затрачивается
существенное время на подготовку инфраструктуры для
внедрения и поддержки необходимого приложения
Медлительный IT =
Медлительный бизнес =
Упущенная прибыль
Рост «теневого» IT

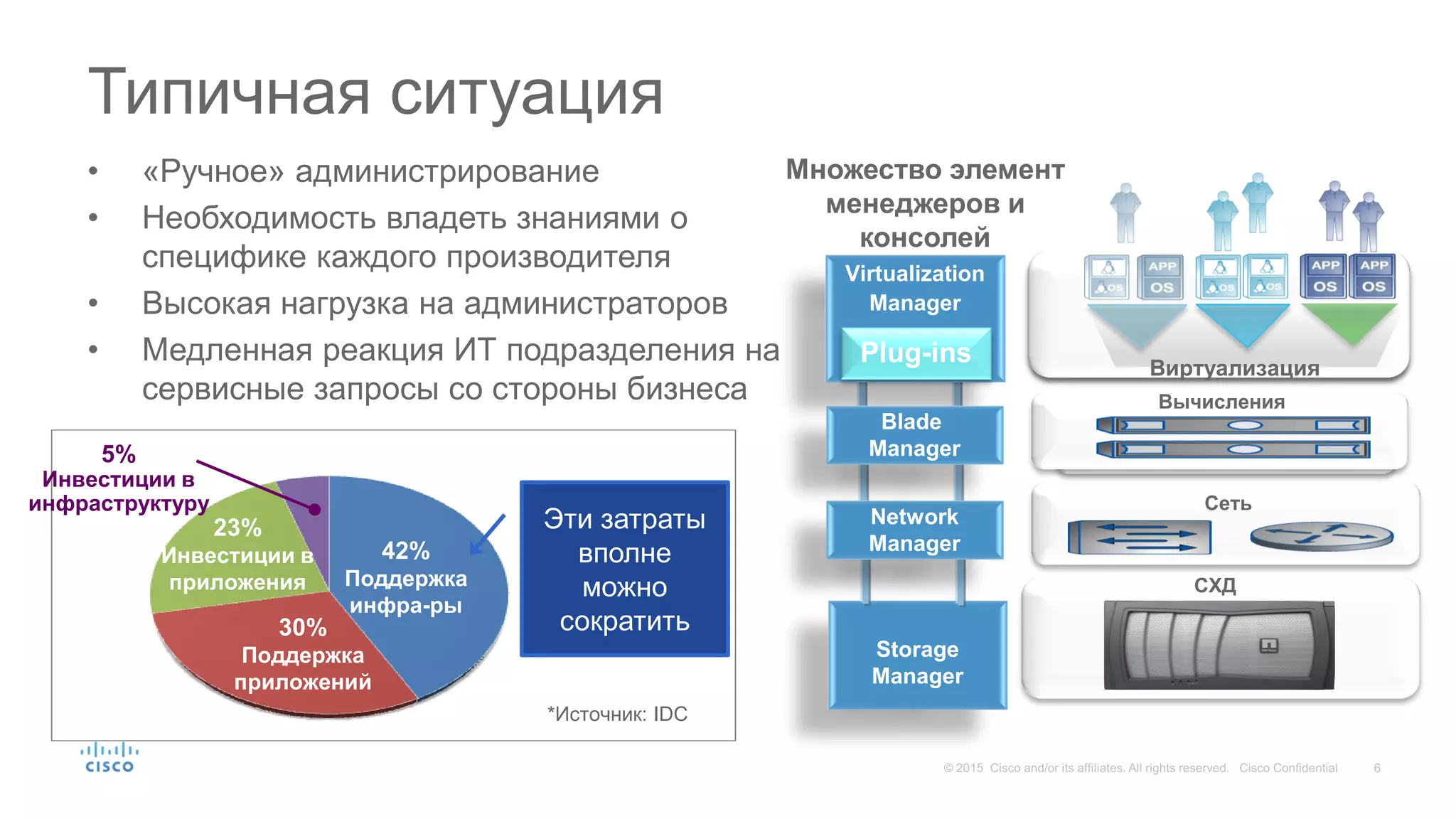

6. Виртуализация
• «Ручное» администрирование
• Необходимость владеть знаниями о
специфике каждого производителя
• Высокая нагрузка на администраторов
• Медленная реакция ИТ подразделения на
сервисные запросы со стороны бизнеса
42%
Поддержка
инфра-ры
30%
Поддержка
приложений
23%
Инвестиции в
приложения
5%
Инвестиции в
инфраструктуру
Virtualization
Manager
Plug-ins
Storage
Manager
Network
Manager
Blade
Manager
*Источник: IDC
Вычисления
Сеть
СХД
Множество элемент
менеджеров и
консолей
Эти затраты
вполне
можно
сократить
Типичная ситуация

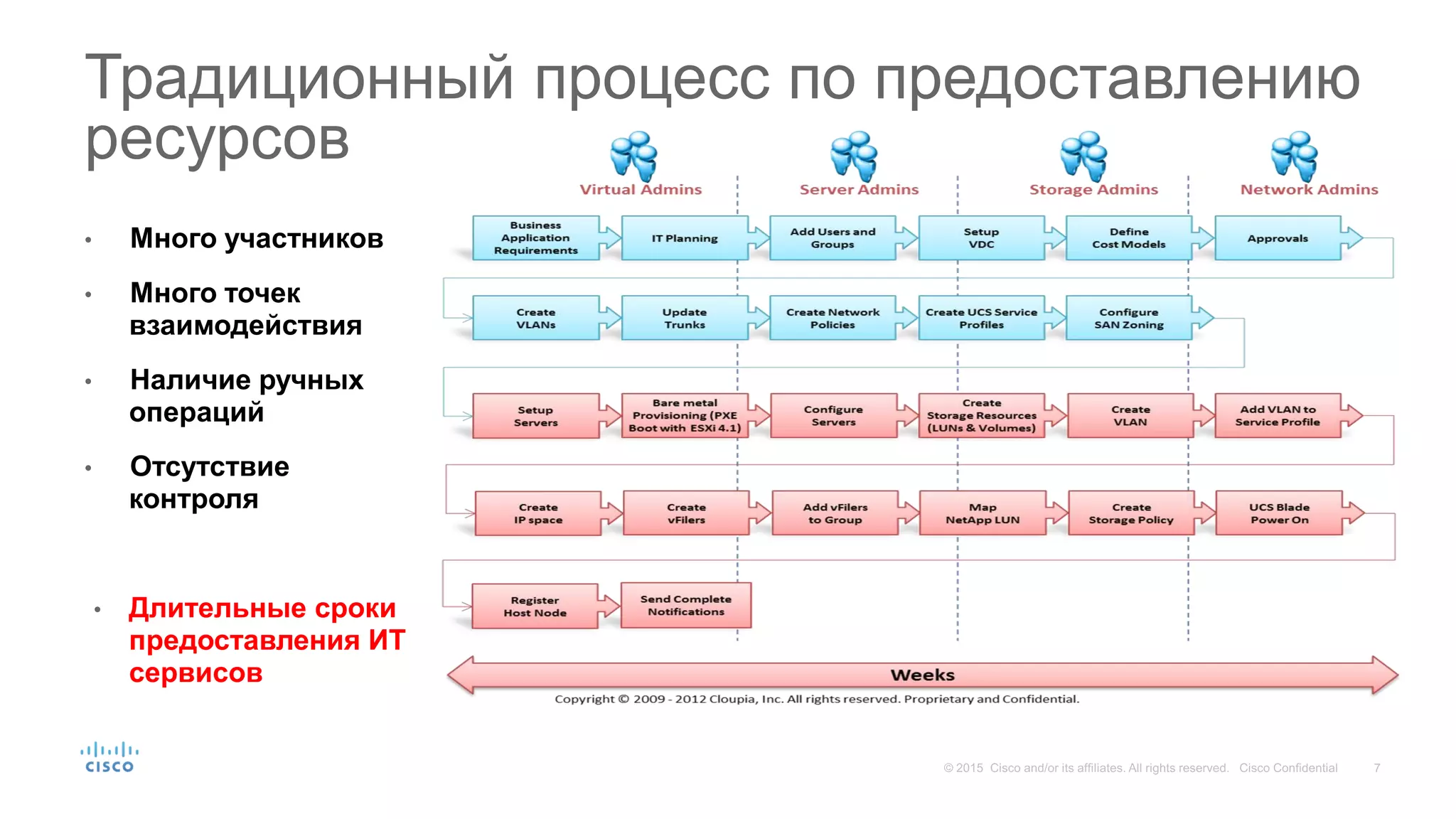

7. • Много участников
• Много точек
взаимодействия
• Наличие ручных
операций
• Отсутствие
контроля
• Длительные сроки
предоставления ИТ
сервисов
Традиционный процесс по предоставлению
ресурсов

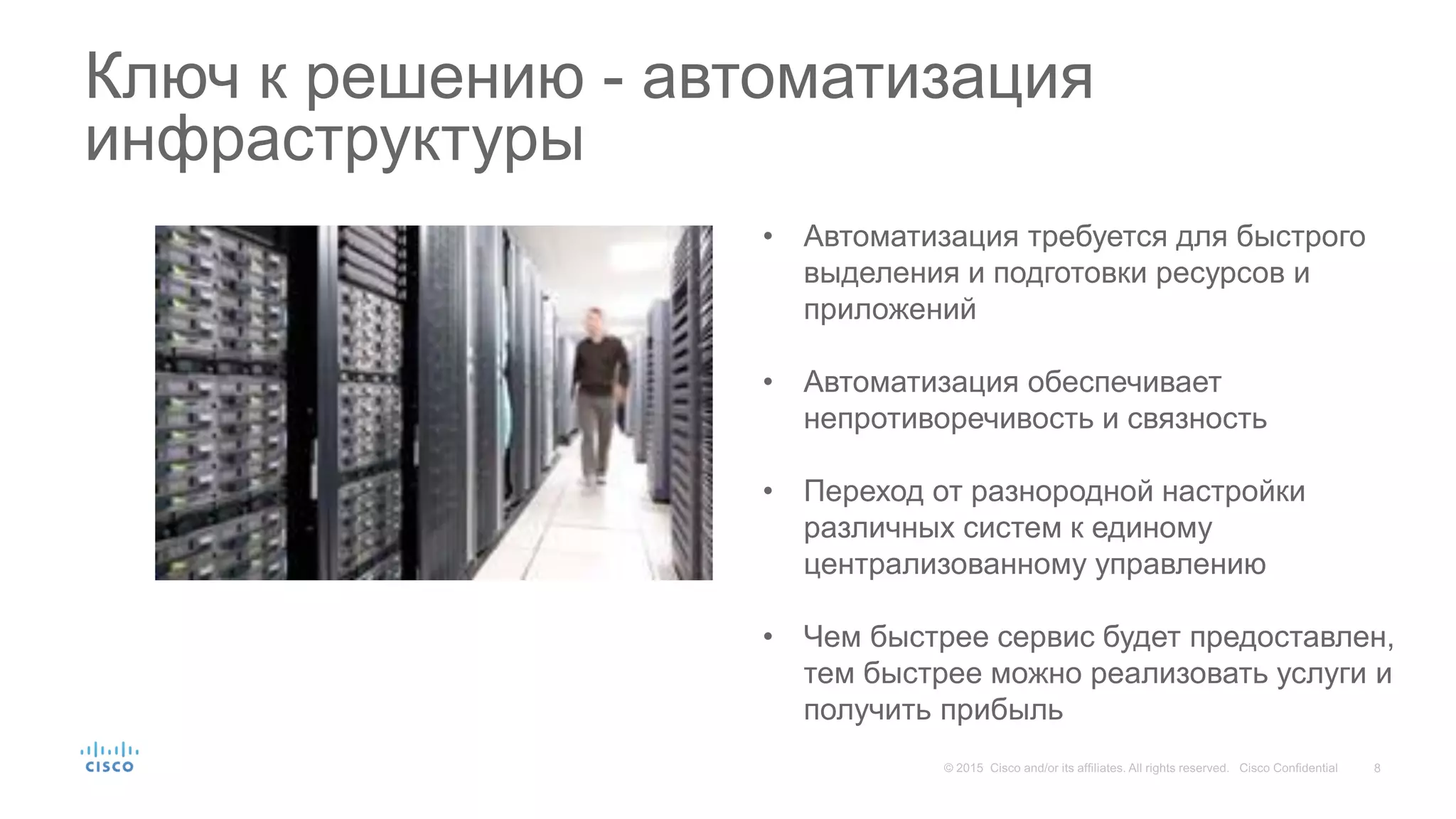

8. Ключ к решению - автоматизация
инфраструктуры
• Автоматизация требуется для быстрого
выделения и подготовки ресурсов и
приложений
• Автоматизация обеспечивает
непротиворечивость и связность
• Переход от разнородной настройки
различных систем к единому
централизованному управлению
• Чем быстрее сервис будет предоставлен,
тем быстрее можно реализовать услуги и
получить прибыль

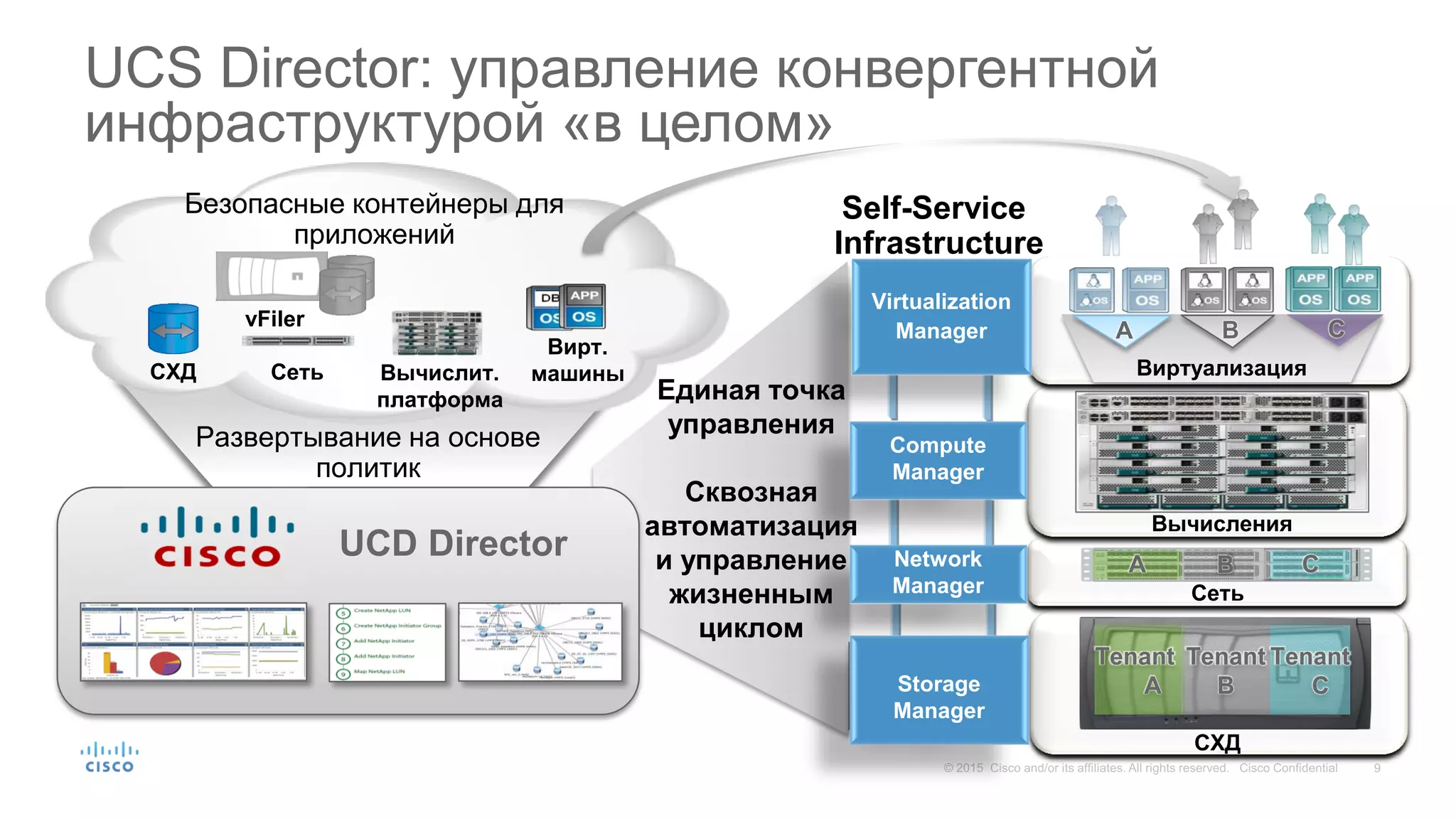

9. UCS Director: управление конвергентной
инфраструктурой «в целом»
Развертывание на основе
политик
vFiler
СХД
Вирт.
машиныСеть Вычислит.
платформа
Безопасные контейнеры для
приложений
Self-Service
Infrastructure
Единая точка
управления
Сквозная
автоматизация
и управление
жизненным
циклом
СХД
Сеть
Вычисления
Tenant
B
Tenant
C
Tenant
A
A B C
Виртуализация
Storage
Manager
B CA
Virtualization
Manager
Network
Manager
Compute
Manager
Storage
Manager
UCD Director

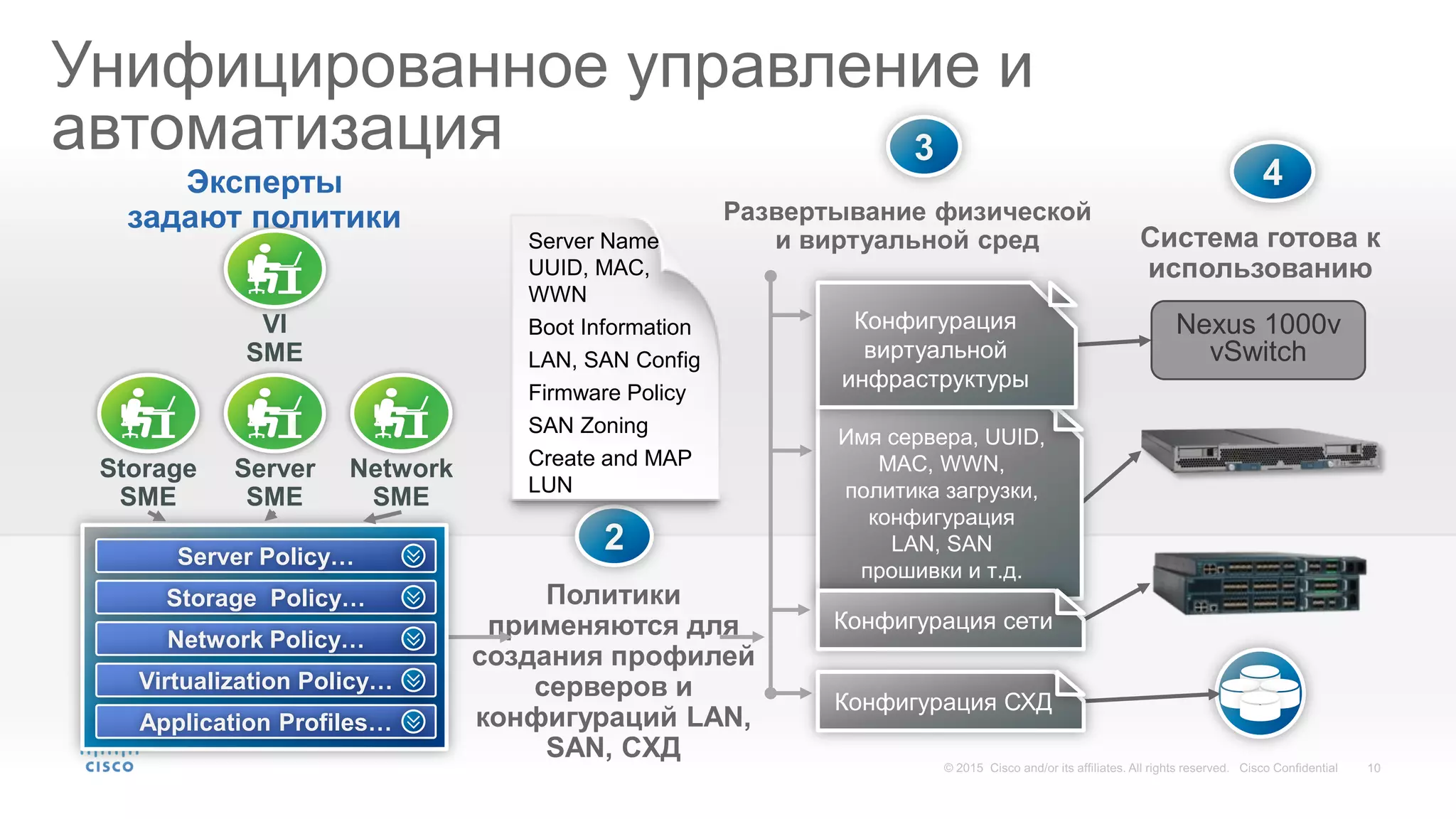

10. Унифицированное управление и
автоматизация
Эксперты
задают политики
Политики
применяются для
создания профилей
серверов и
конфигураций LAN,
SAN, CХД
2
Nexus 1000v
vSwitch
VI
SME
Storage
SME
Server
SME
Network
SME
Server Policy…
Storage Policy…
Network Policy…
Virtualization Policy…
Application Profiles…
Server Name
UUID, MAC,
WWN
Boot Information
LAN, SAN Config
Firmware Policy
SAN Zoning
Create and MAP
LUN
Развертывание физической
и виртуальной сред
3
Система готова к
использованию
4
Имя сервера, UUID,
MAC, WWN,
политика загрузки,
конфигурация
LAN, SAN
прошивки и т.д.
Конфигурация СХД
Конфигурация
виртуальной
инфраструктуры
Конфигурация сети

11. Обзор возможностей

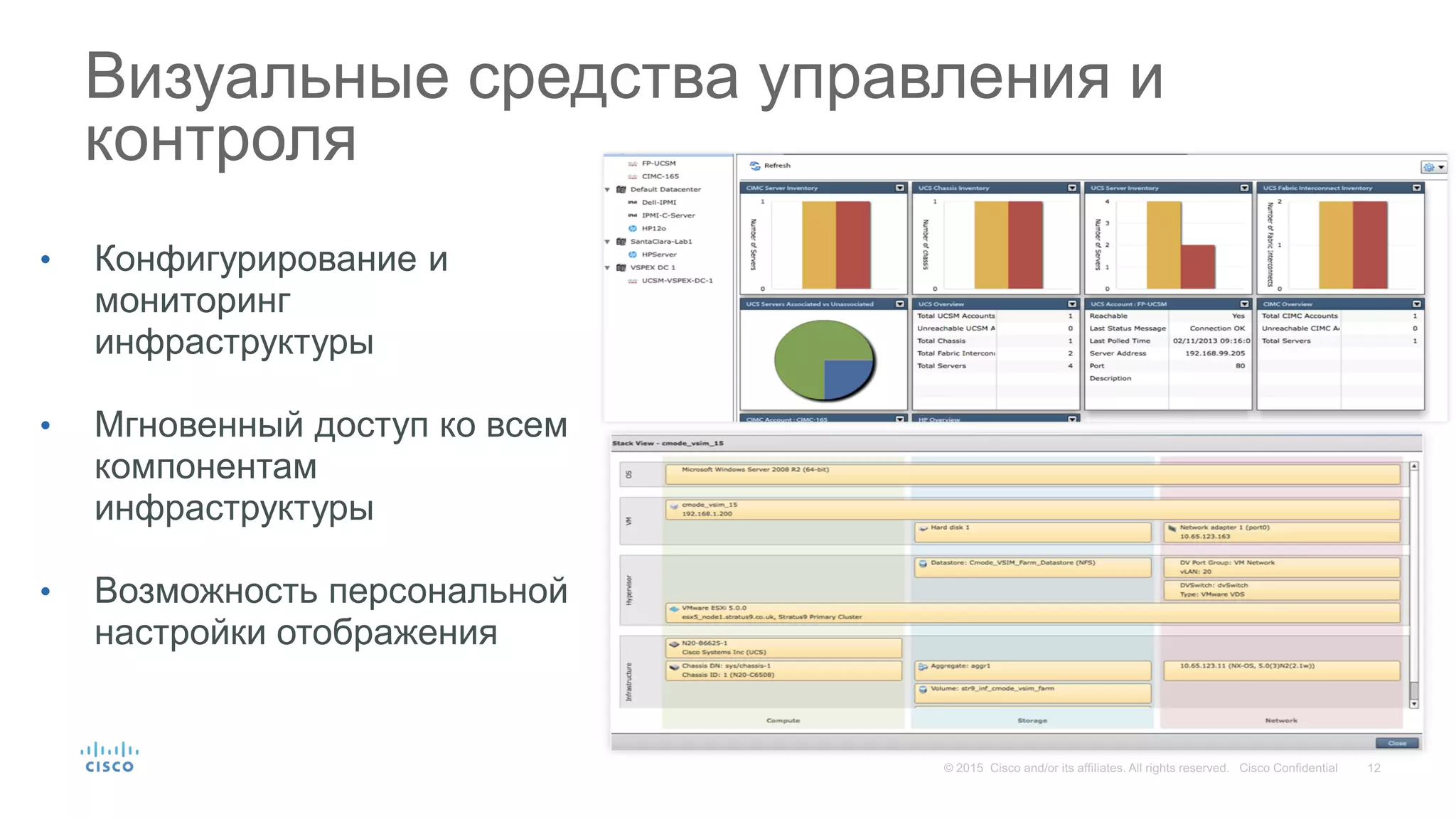

12. Визуальные средства управления и
контроля
• Конфигурирование и
мониторинг
инфраструктуры
• Мгновенный доступ ко всем
компонентам
инфраструктуры
• Возможность персональной
настройки отображения

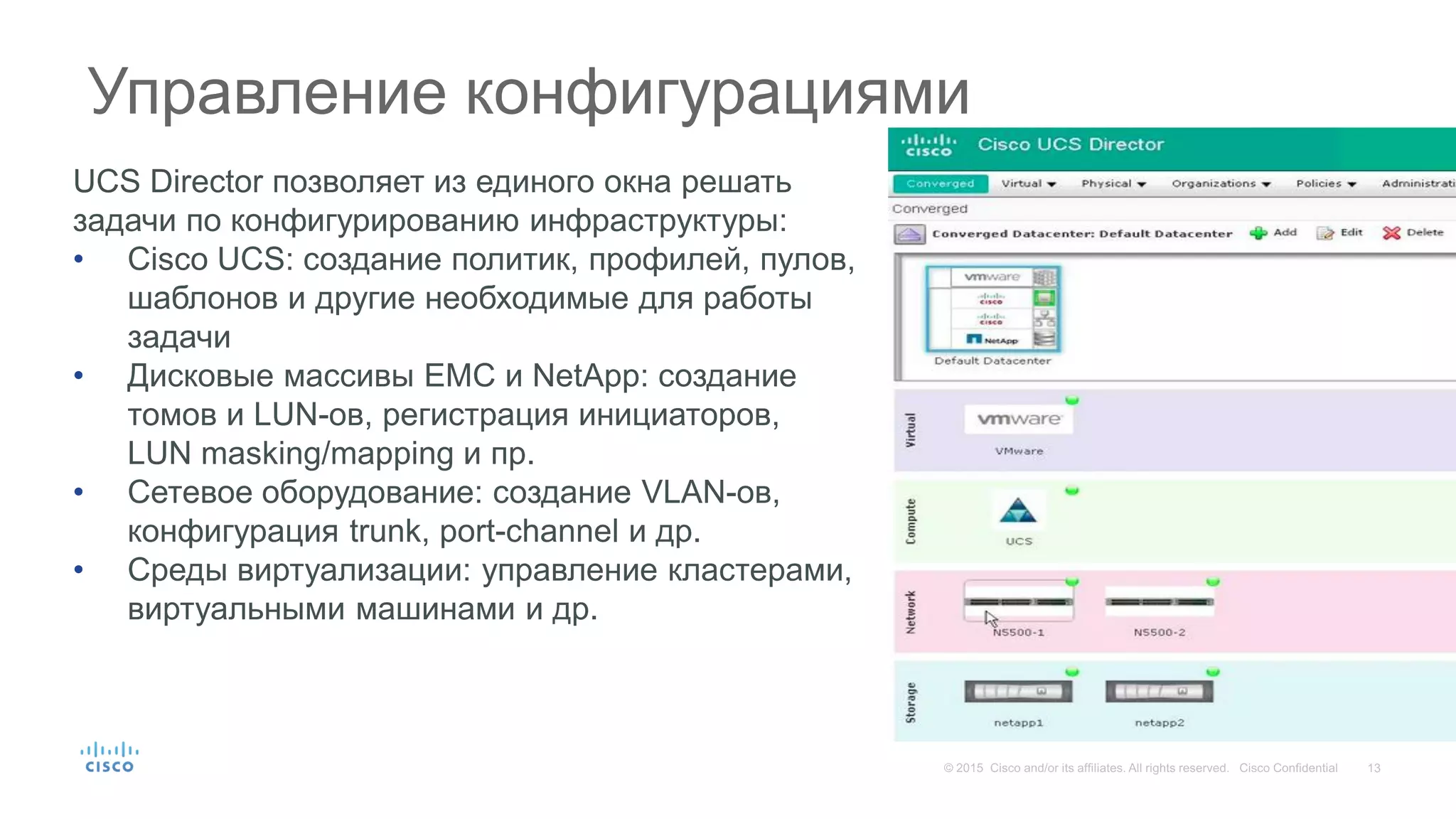

13. Управление конфигурациями
UCS Director позволяет из единого окна решать
задачи по конфигурированию инфраструктуры:
• Cisco UCS: cоздание политик, профилей, пулов,
шаблонов и другие необходимые для работы
задачи
• Дисковые массивы EMC и NetApp: создание
томов и LUN-ов, регистрация инициаторов,
LUN masking/mapping и пр.
• Сетевое оборудование: создание VLAN-ов,
конфигурация trunk, port-channel и др.
• Среды виртуализации: управление кластерами,
виртуальными машинами и др.

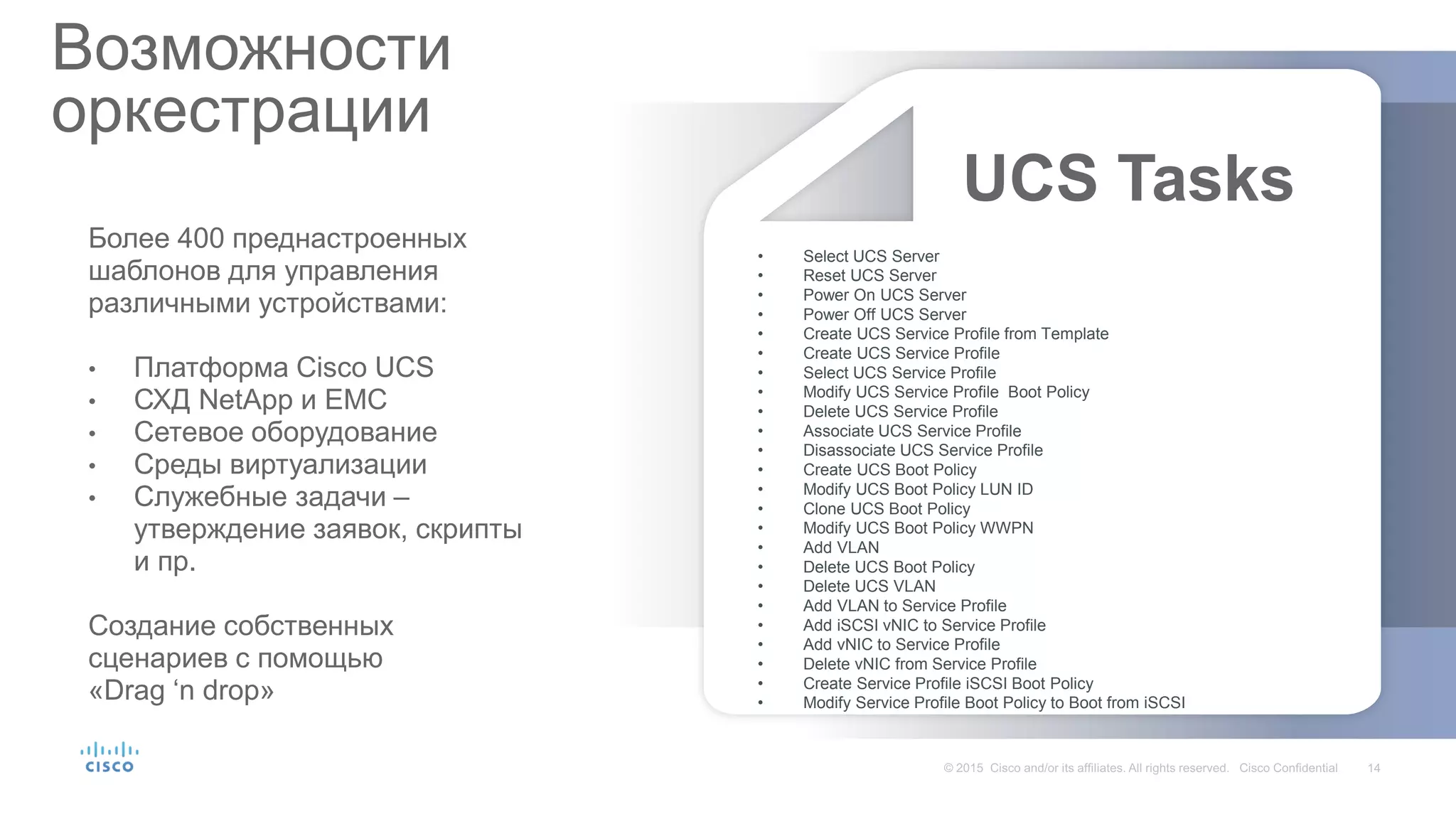

14. Возможности
оркестрации
Более 400 преднастроенных
шаблонов для управления
различными устройствами:
• Платформа Cisco UCS
• СХД NetApp и EMC
• Сетевое оборудование
• Среды виртуализации
• Служебные задачи –
утверждение заявок, скрипты
и пр.
Создание собственных
сценариев с помощью
«Drag ‘n drop»
UCS Tasks
• Select UCS Server
• Reset UCS Server
• Power On UCS Server
• Power Off UCS Server
• Create UCS Service Profile from Template
• Create UCS Service Profile
• Select UCS Service Profile
• Modify UCS Service Profile Boot Policy
• Delete UCS Service Profile
• Associate UCS Service Profile
• Disassociate UCS Service Profile
• Create UCS Boot Policy
• Modify UCS Boot Policy LUN ID
• Clone UCS Boot Policy
• Modify UCS Boot Policy WWPN
• Add VLAN
• Delete UCS Boot Policy
• Delete UCS VLAN
• Add VLAN to Service Profile
• Add iSCSI vNIC to Service Profile
• Add vNIC to Service Profile
• Delete vNIC from Service Profile
• Create Service Profile iSCSI Boot Policy
• Modify Service Profile Boot Policy to Boot from iSCSI

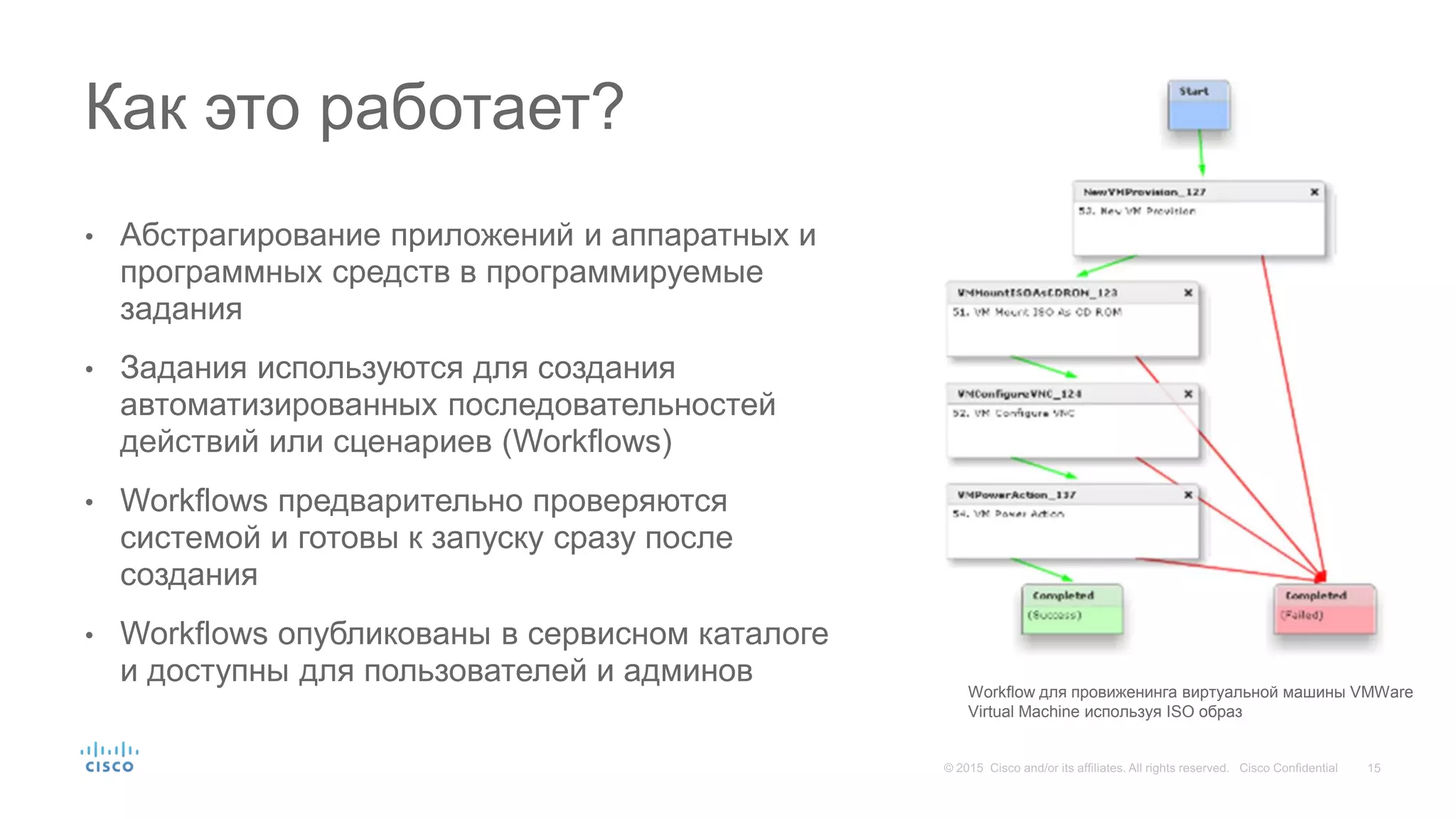

15. • Абстрагирование приложений и аппаратных и
программных средств в программируемые
задания
• Задания используются для создания
автоматизированных последовательностей
действий или сценариев (Workflows)
• Workflows предварительно проверяются
системой и готовы к запуску сразу после
создания
• Workflows опубликованы в сервисном каталоге
и доступны для пользователей и админов
Как это работает?
Workflow для провиженинга виртуальной машины VMWare
Virtual Machine используя ISO образ

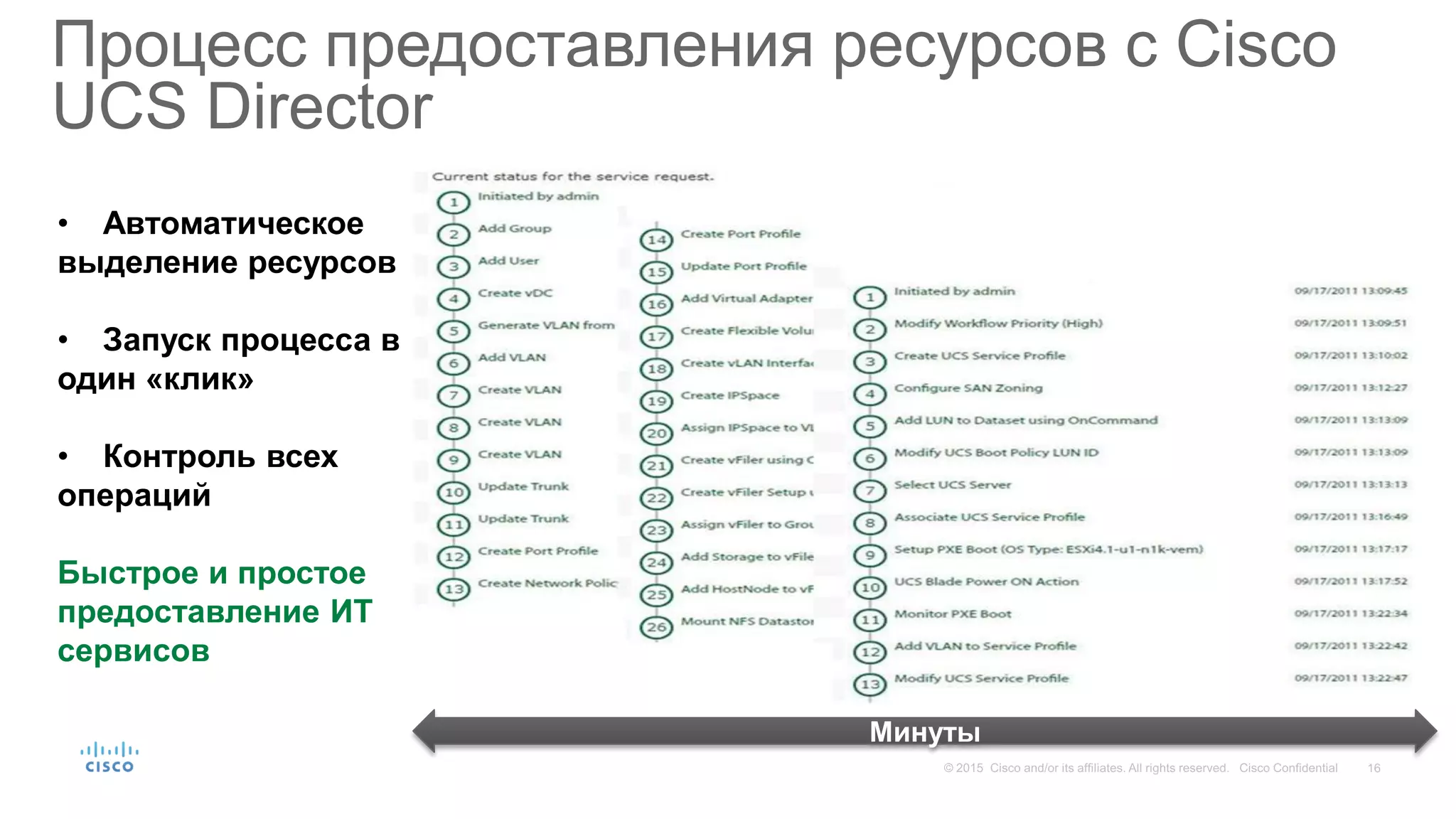

16. Процесс предоставления ресурсов с Cisco
UCS Director
• Автоматическое
выделение ресурсов
• Запуск процесса в
один «клик»
• Контроль всех
операций
Быстрое и простое
предоставление ИТ
сервисов
Минуты

17. Переход к самообслуживанию
Self-Service
• Что?
• Как?
• Для кого?
Запрос на сервисАвтоматизация
выполнения запроса на
сервис
Автоматизация
значит:
 Быстро
 Целостно
Сеть
Серверы
СХД
«Хочу!»

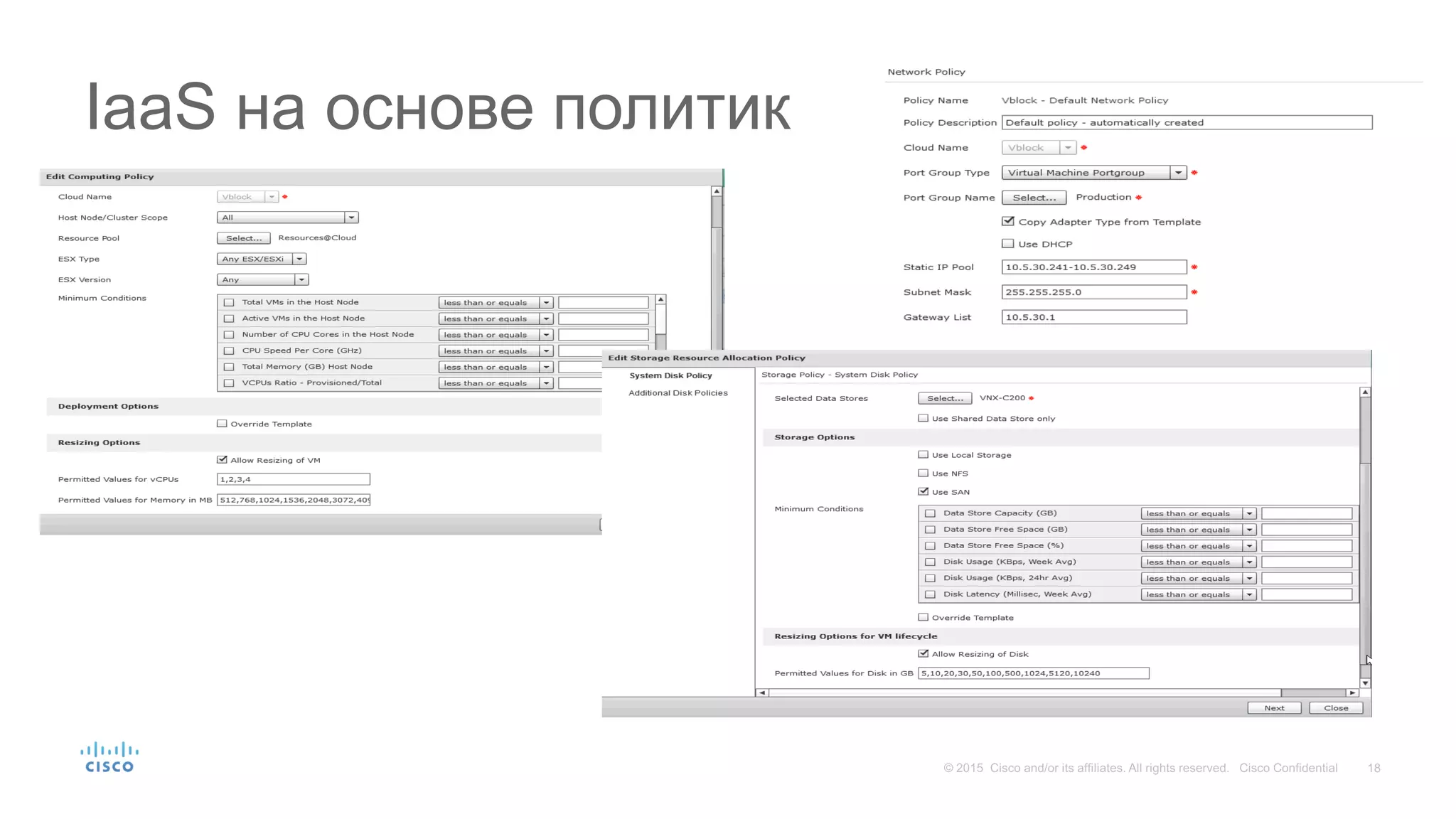

18. IaaS на основе политик

19. Демонстрация
ESXi as a Service

20. NetApp Storage
Virtualization
(VMware/Hyper-V/KVM)
Cisco Nexus
Compute (UCS)
FlexPod
EMC Storage
Virtualization
(VMware/Hyper-V)
Cisco Nexus/MDS
Compute (UCS)
VSPEX
Системы хранения
Сеть
Другие
комбинации
Виртуализация
Одна система UCS Director может управлять
несколькими «интегрированными стеками»
EMC Storage
Virtualization
(VMware)
Cisco Nexus/MDS
Compute (UCS)
Vblock
Серверы
Поддерживаемые конвергентные решения
Поддержка CХД Hitachi – в
следующих релизах

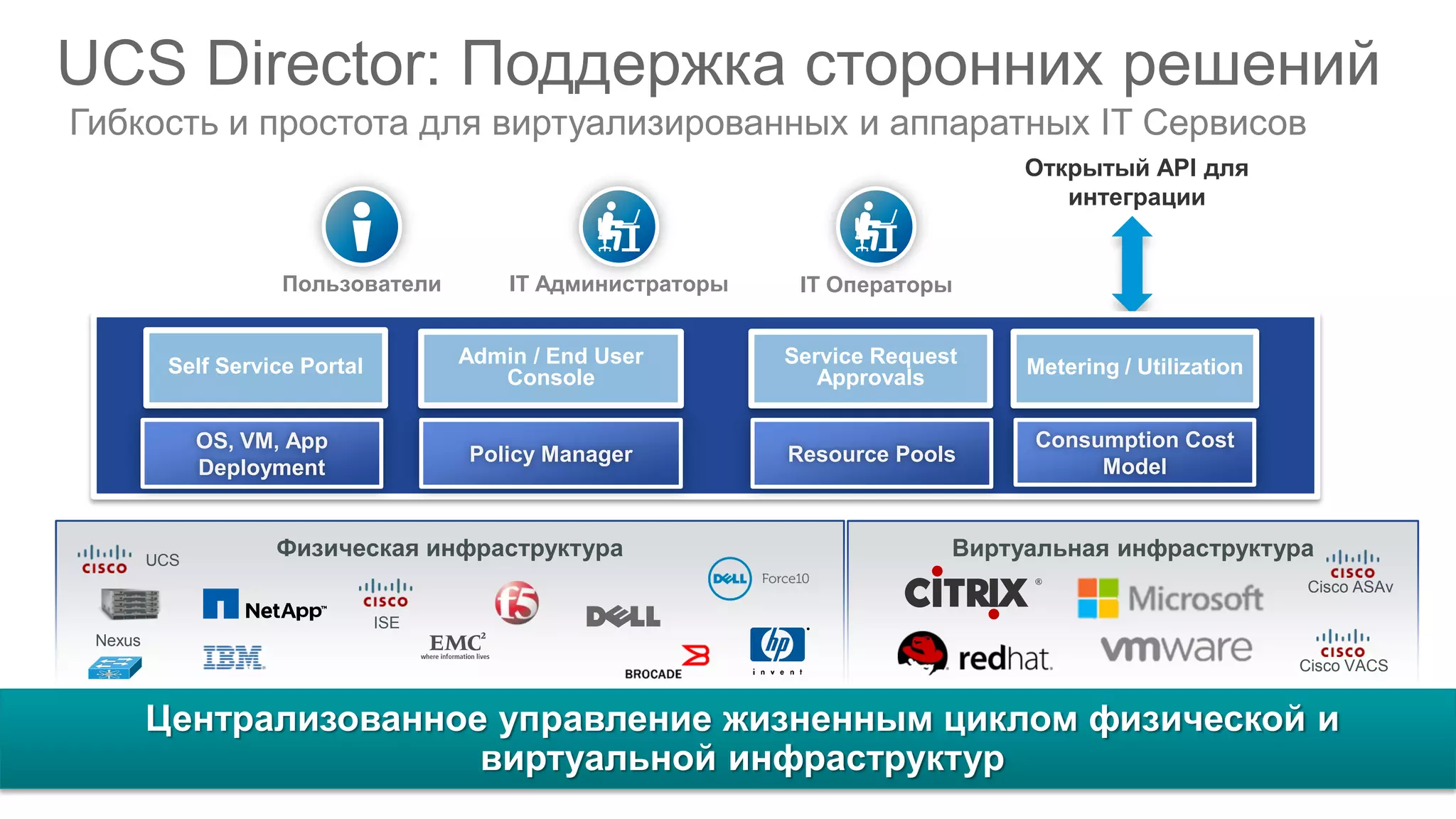

21. UCS Director: Поддержка сторонних решений
Гибкость и простота для виртуализированных и аппаратных IT Сервисов
Централизованное управление жизненным циклом физической и
виртуальной инфраструктур
Виртуальная инфраструктура
IT Администраторы IT ОператорыПользователи
Физическая инфраструктураUCS
Nexus
Открытый API для
интеграции
Self Service Portal
OS, VM, App
Deployment
Admin / End User
Console
Policy Manager
Service Request
Approvals
Resource Pools
Consumption Cost
Model
Metering / Utilization
Cisco ASAv
ISE
Cisco VACS

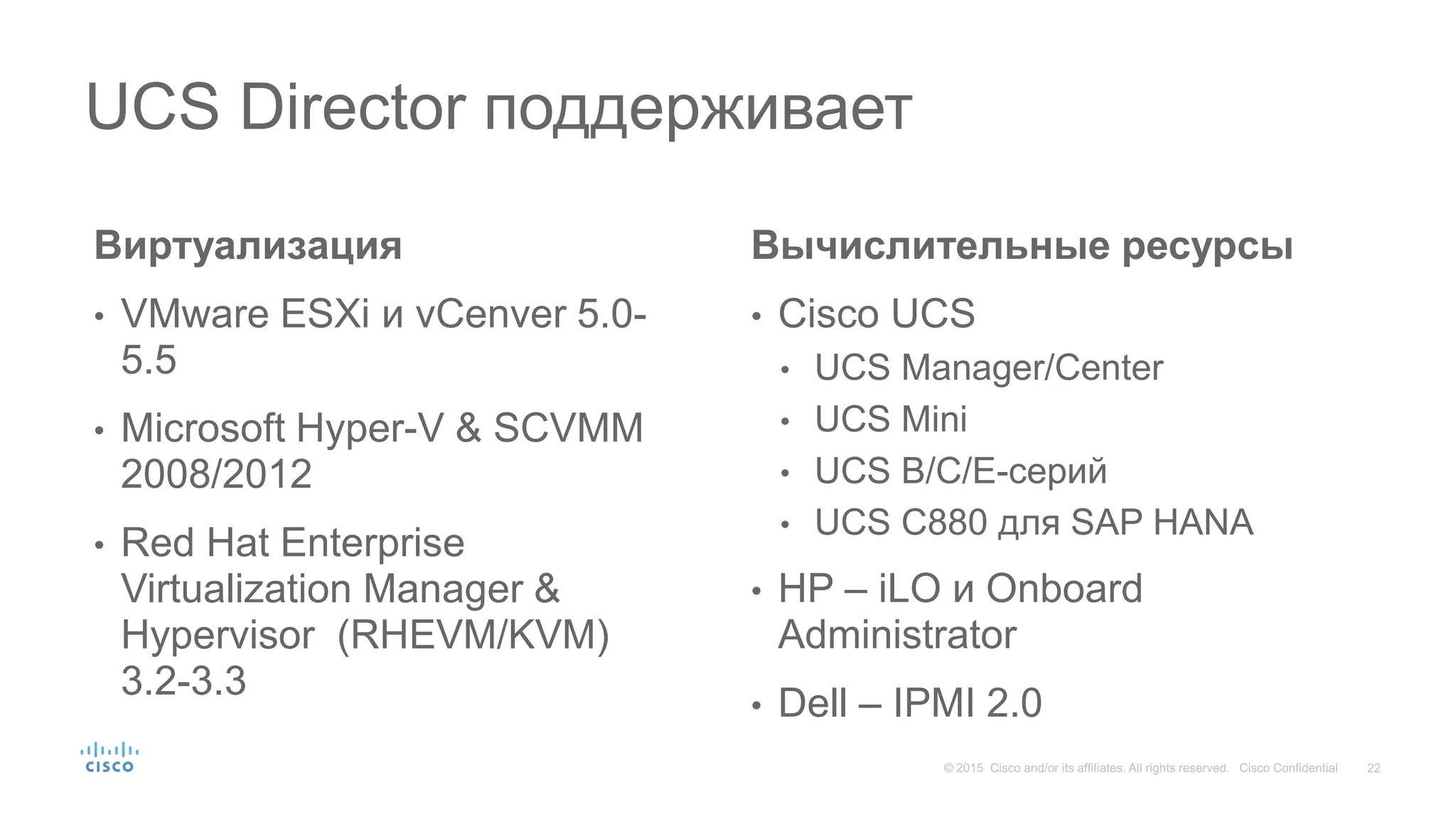

22. Виртуализация
• VMware ESXi и vCenver 5.0-
5.5
• Microsoft Hyper-V & SCVMM
2008/2012
• Red Hat Enterprise
Virtualization Manager &
Hypervisor (RHEVM/KVM)
3.2-3.3
Вычислительные ресурсы
• Cisco UCS
• UCS Manager/Center
• UCS Mini
• UCS B/C/E-серий
• UCS C880 для SAP HANA
• HP – iLO и Onboard
Administrator
• Dell – IPMI 2.0
UCS Director поддерживает

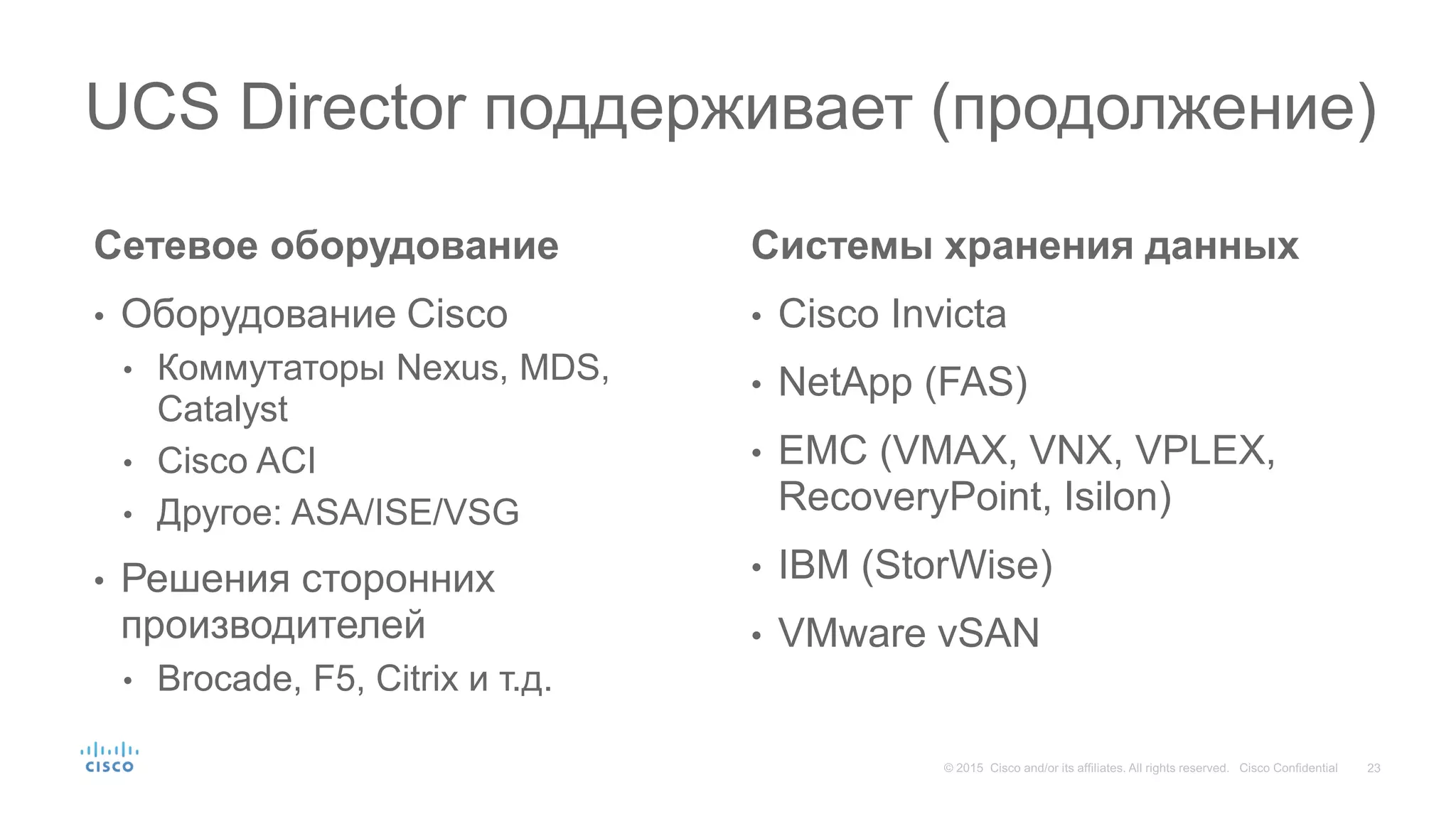

23. Сетевое оборудование
• Оборудование Cisco
• Коммутаторы Nexus, MDS,
Catalyst
• Cisco ACI
• Другое: ASA/ISE/VSG
• Решения сторонних
производителей
• Brocade, F5, Citrix и т.д.
Системы хранения данных
• Cisco Invicta
• NetApp (FAS)
• EMC (VMAX, VNX, VPLEX,
RecoveryPoint, Isilon)
• IBM (StorWise)
• VMware vSAN
UCS Director поддерживает (продолжение)

24. Развертывание Hadoop кластера в одно касание
Сайзинг кластера по требованию
Единая панель мониторинга состояния кластера
Централизованные End-to-End контроль и
наблюдение
 Сокращение времени подготовки Hadoop
инфраструктуры к вводу в эксплуатацию
 Единая консоль управления для кластеров
Hadoop
 Расширение достоинств UCS управления на
Hadoop инфраструктуру
UCSD Express для Big Data
Развертывание Hadoop по требованию

25. Продукты Cisco для управления облаком
и облачной инфраструктурой
UCSDIRECTOR Унифицированноеуправлениеиавтоматизациявычислительныересурсы,СХД,
сеть–физическиеивиртуальные
Гетерогенная и
интегрированная
инфраструктура
Несколько UCS
доменов
UCSCENTRAL
Один UCS домен
UCSMANAGER
ACI иVACS
Управление
Application Centric
Infrastructure (ACI)
и виртуальными
контейнерами приложений
PRIMESERVICECATALOG -порталсамообслуживания

26. Демонстрация
IaaS и создание сценариев

27. Что нового в версии 5.3

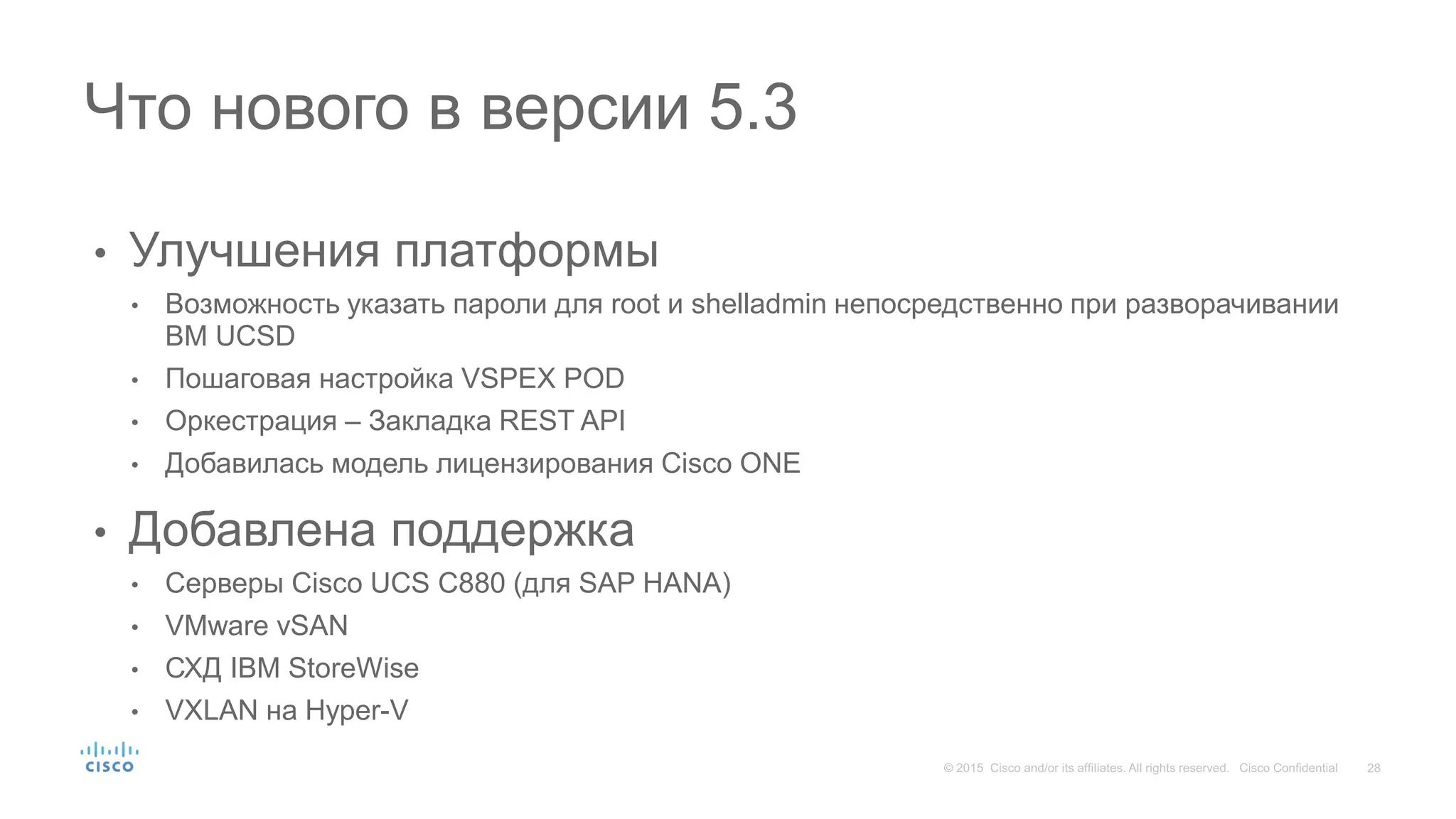

28. • Улучшения платформы
• Возможность указать пароли для root и shelladmin непосредственно при разворачивании
ВМ UCSD
• Пошаговая настройка VSPEX POD
• Оркестрация – Закладка REST API
• Добавилась модель лицензирования Cisco ONE
• Добавлена поддержка
• Серверы Cisco UCS C880 (для SAP HANA)
• VMware vSAN
• СХД IBM StoreWise
• VXLAN на Hyper-V
Что нового в версии 5.3

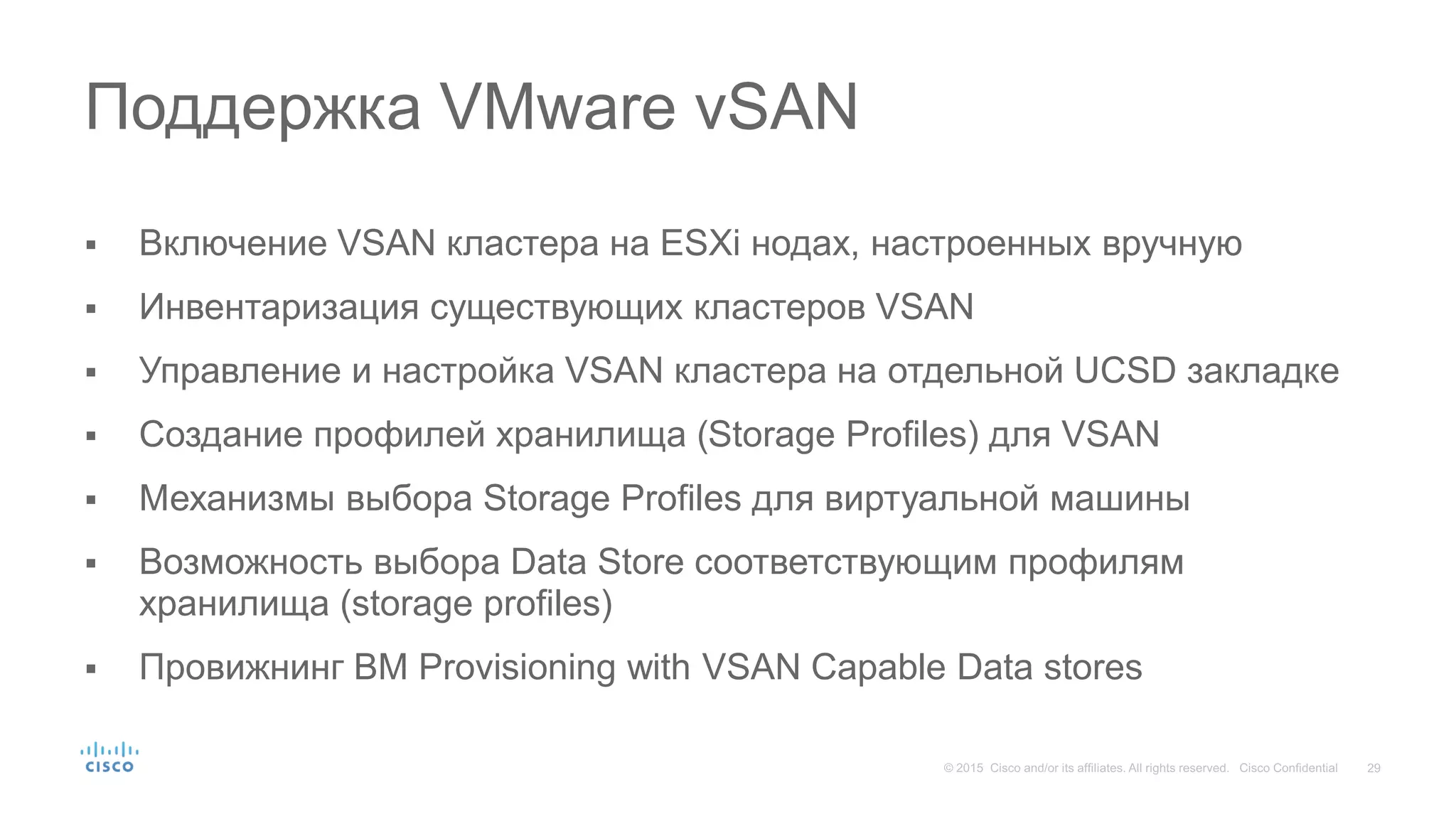

29.  Включение VSAN кластера на ESXi нодах, настроенных вручную
 Инвентаризация существующих кластеров VSAN
 Управление и настройка VSAN кластера на отдельной UCSD закладке
 Создание профилей хранилища (Storage Profiles) для VSAN
 Механизмы выбора Storage Profiles для виртуальной машины
 Возможность выбора Data Store соответствующим профилям
хранилища (storage profiles)
 Провижнинг ВМ Provisioning with VSAN Capable Data stores
Поддержка VMware vSAN

30. Сценарии использования

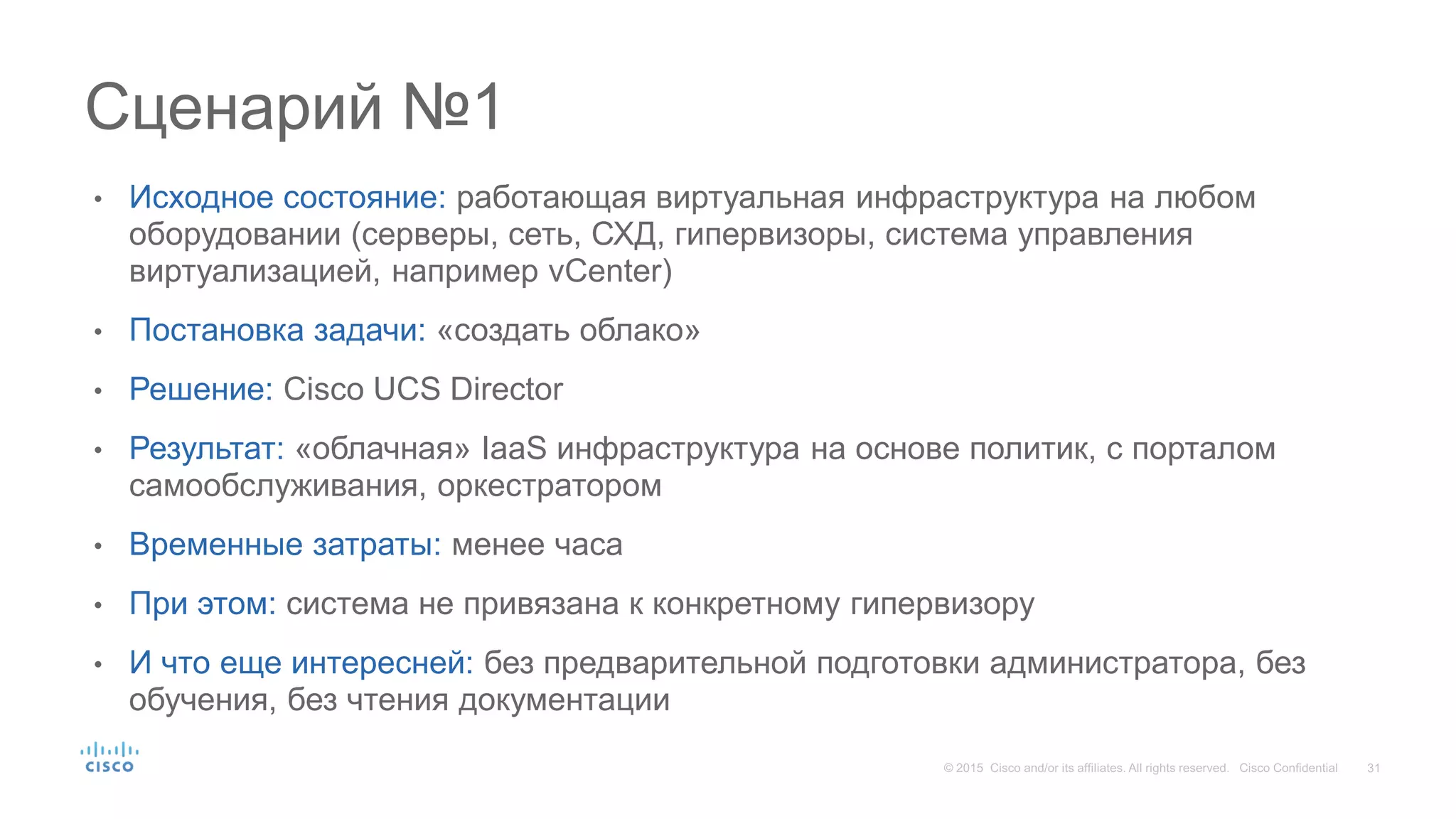

31. • Исходное состояние: работающая виртуальная инфраструктура на любом
оборудовании (серверы, сеть, СХД, гипервизоры, система управления
виртуализацией, например vCenter)
• Постановка задачи: «создать облако»
• Решение: Cisco UCS Director
• Результат: «облачная» IaaS инфраструктура на основе политик, с порталом
самообслуживания, оркестратором
• Временные затраты: менее часа
• При этом: система не привязана к конкретному гипервизору
• И что еще интересней: без предварительной подготовки администратора, без
обучения, без чтения документации
Сценарий №1

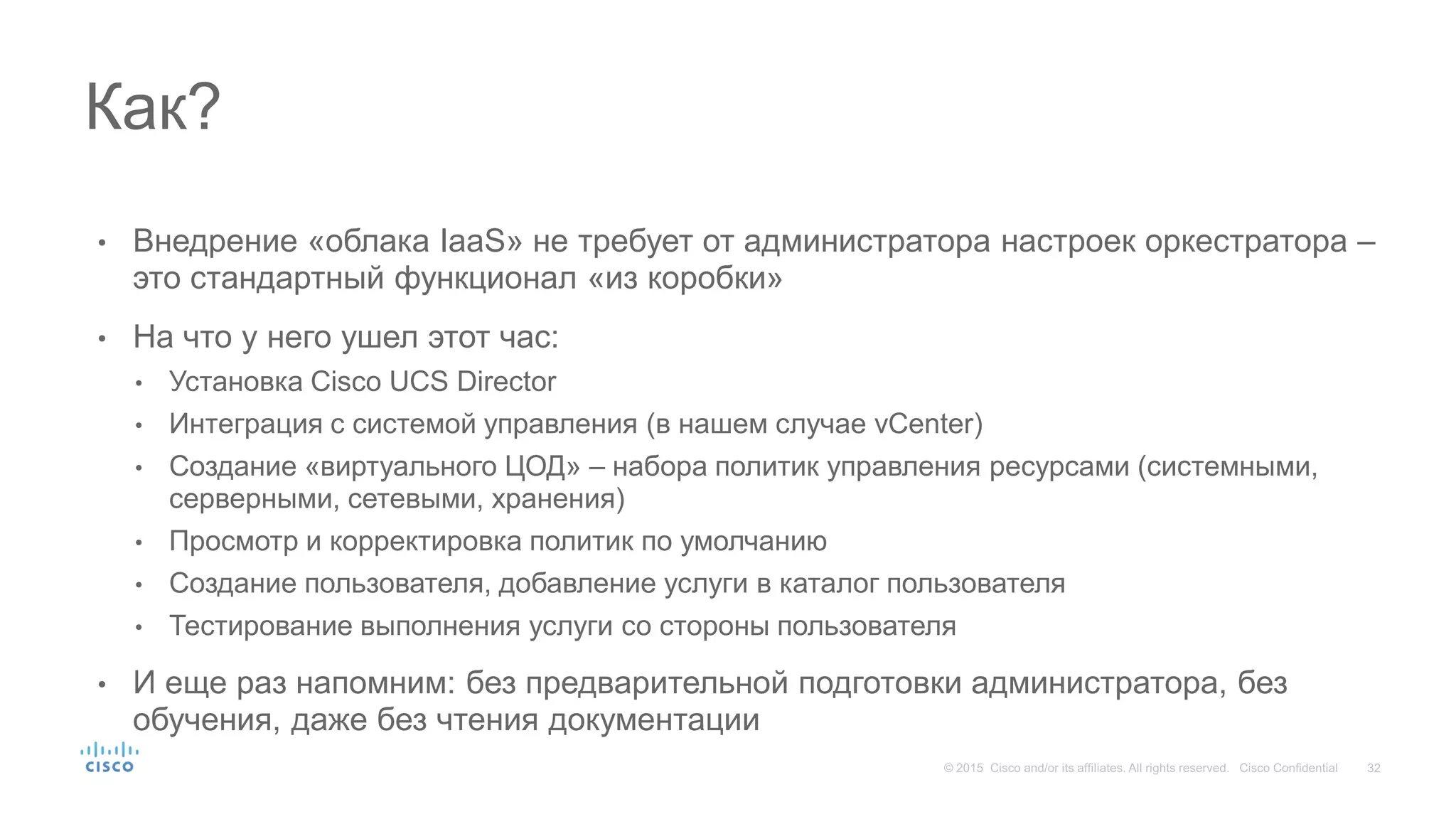

32. • Внедрение «облака IaaS» не требует от администратора настроек оркестратора –
это стандартный функционал «из коробки»
• На что у него ушел этот час:
• Установка Cisco UCS Director
• Интеграция с системой управления (в нашем случае vCenter)
• Создание «виртуального ЦОД» – набора политик управления ресурсами (системными,
серверными, сетевыми, хранения)
• Просмотр и корректировка политик по умолчанию
• Создание пользователя, добавление услуги в каталог пользователя
• Тестирование выполнения услуги со стороны пользователя
• И еще раз напомним: без предварительной подготовки администратора, без
обучения, даже без чтения документации
Как?

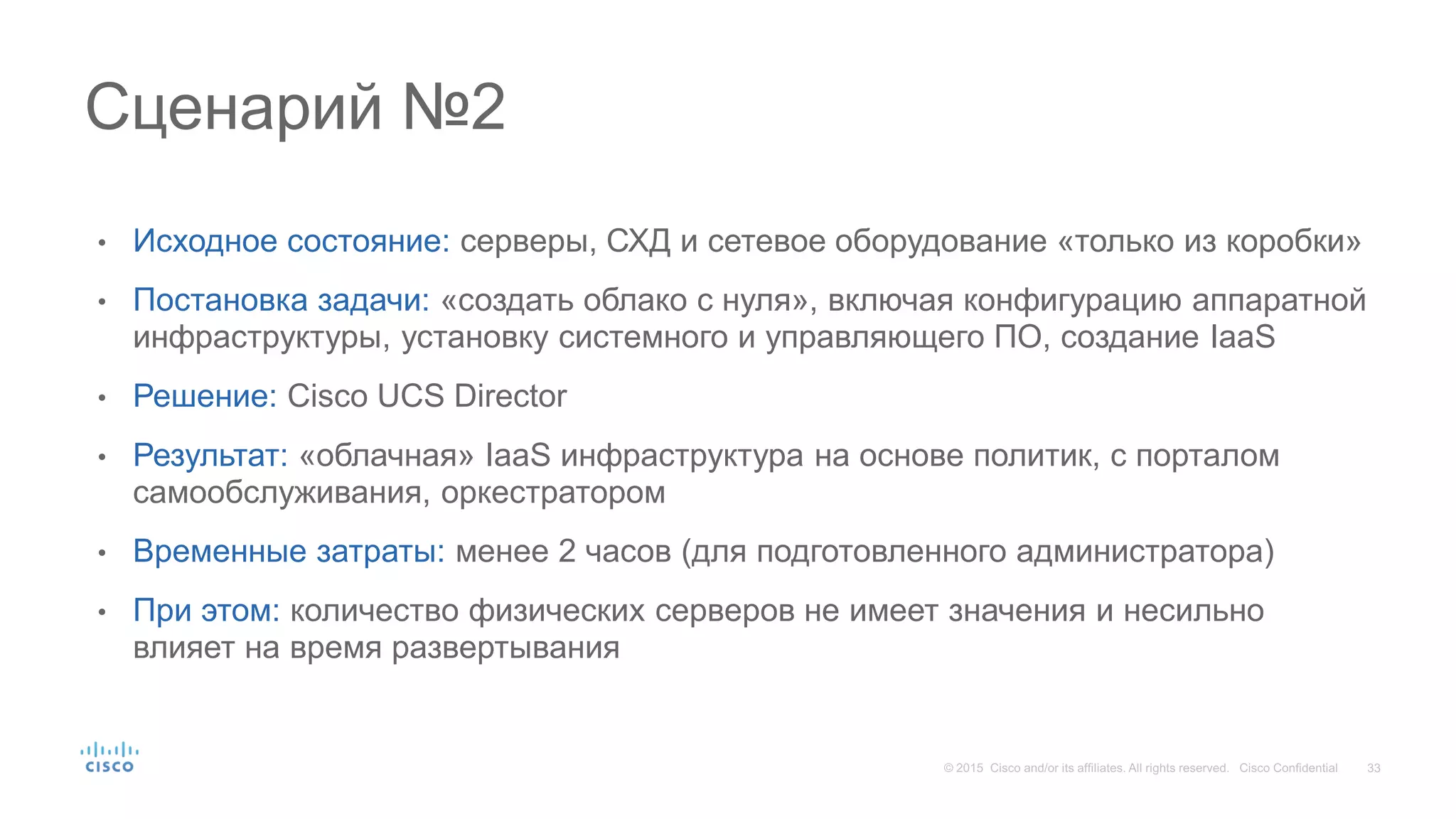

33. • Исходное состояние: серверы, СХД и сетевое оборудование «только из коробки»
• Постановка задачи: «создать облако с нуля», включая конфигурацию аппаратной
инфраструктуры, установку системного и управляющего ПО, создание IaaS
• Решение: Cisco UCS Director
• Результат: «облачная» IaaS инфраструктура на основе политик, с порталом
самообслуживания, оркестратором
• Временные затраты: менее 2 часов (для подготовленного администратора)
• При этом: количество физических серверов не имеет значения и несильно
влияет на время развертывания
Сценарий №2

34. Как?
• На что у администратора ушли эти два часа:
• Установка гипервизора и vCenter (в нашем случае) на управляющий сервер;
• Параллельно – базовые настройки политик Cisco UCS и пулов СХД;
• Установка Cisco UCS Director
• Интеграция с Cisco UCS, vCenter, СХД, сетевым оборудованием
• Корректировка типового сценария оркестрации под конкретные требования и специфику
оборудования
• Запуск сценария (-ев): автоматизированное создание серверов UCS с требуемыми
характеристиками, LUN-ов на дисковом массиве, настройка LUN masking и SAN zoning,
установка гипервизоров, интеграция их в vCenter, конфигурация виртуальной среды
• Параллельно: настройка политик IaaS (см. сценарий №1)
• Финальная корректировка и тестовый запрос на сервис

35. Лицензирование

36. • Особенности лицензирование
• Бессрочное лицензирование
• Лицензирование по серверам
• Два типа серверных лицензий: Full и Bare metal
• Модель лицензирования
• A-la-carte
• ELA
• Cisco ONE
Лицензирование UCS Director

37. • Full лицензия на один сервер
• 50 виртуальных машин или 250 виртуальных десктопов
• 1 система хранения данных, 1 сетевой элемент для полной серверной
лицензии
• Bare metal лицензия на один сервер
• ½ СХД и ½ сетевого устройства для Bare metal лицензии
• Дополнительно
• Лицензии для СХД и сетевых устройств
Лицензирование (продолжение)

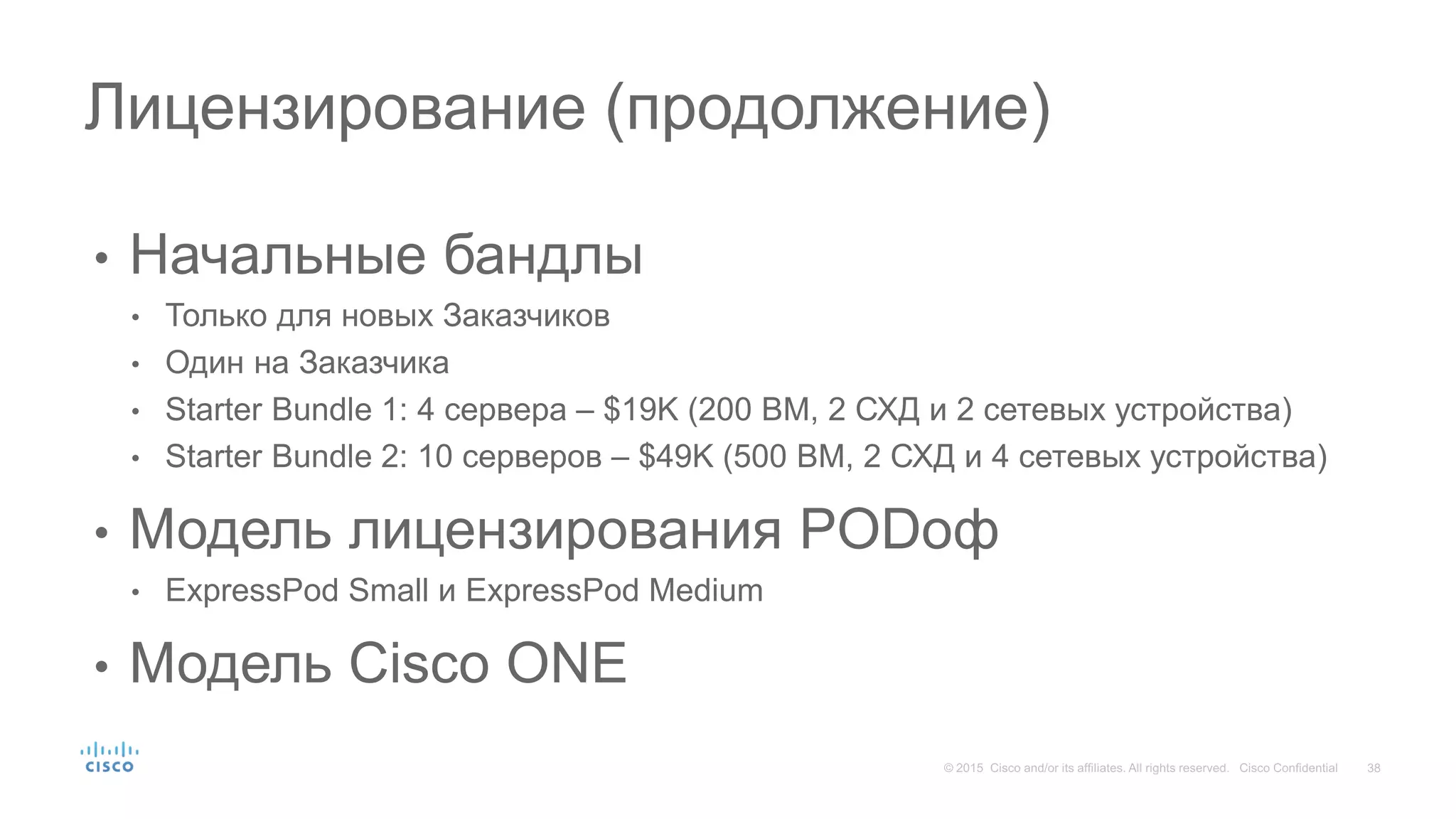

38. • Начальные бандлы
• Только для новых Заказчиков
• Один на Заказчика
• Starter Bundle 1: 4 сервера – $19K (200 ВМ, 2 СХД и 2 сетевых устройства)
• Starter Bundle 2: 10 серверов – $49K (500 ВМ, 2 СХД и 4 сетевых устройства)
• Модель лицензирования PODоф
• ExpressPod Small и ExpressPod Medium
• Модель Cisco ONE
Лицензирование (продолжение)

39. Заключение

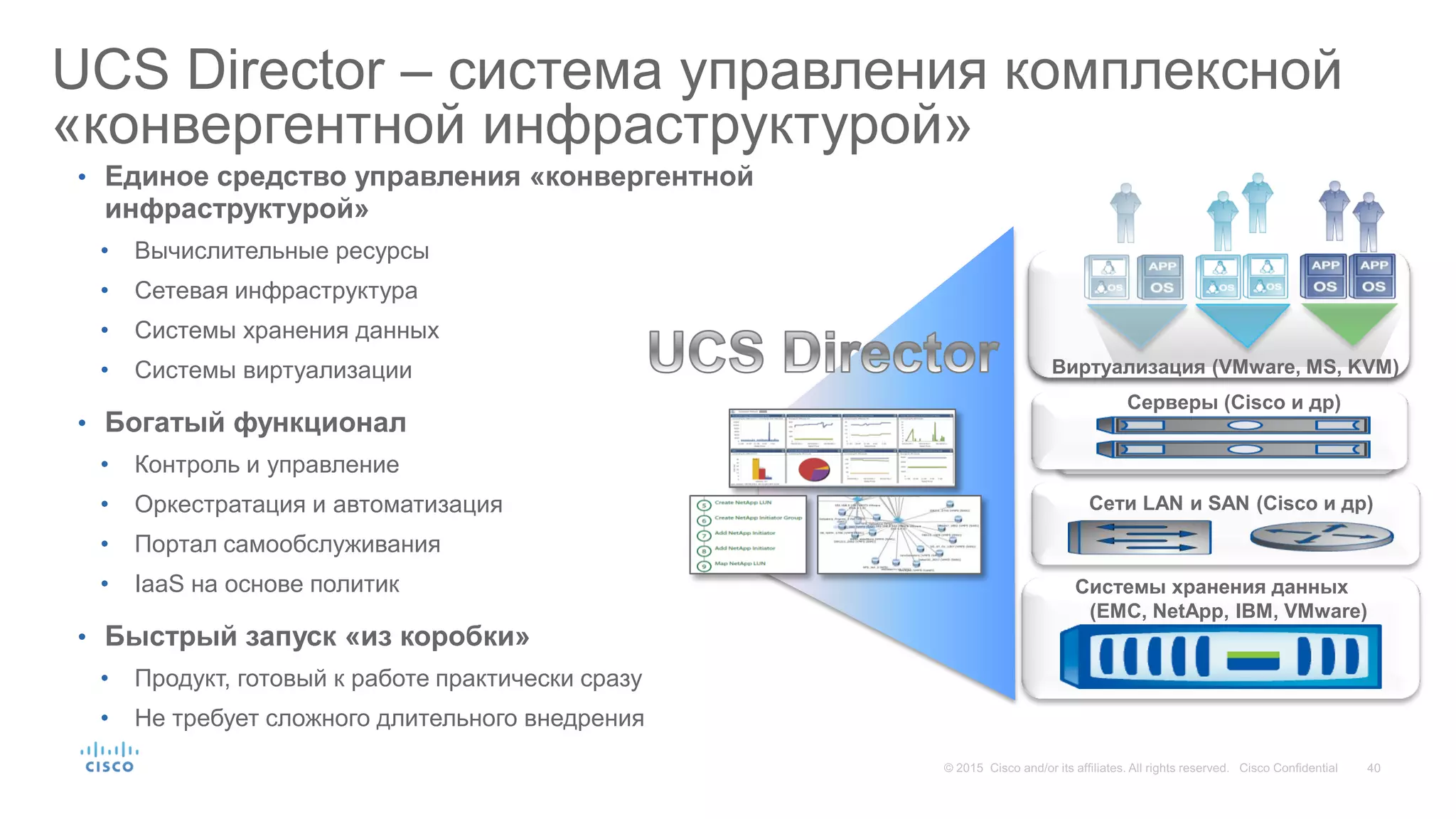

40. UCS Director – система управления комплексной
«конвергентной инфраструктурой»
• Единое средство управления «конвергентной
инфраструктурой»
• Вычислительные ресурсы
• Сетевая инфраструктура
• Системы хранения данных
• Системы виртуализации
• Богатый функционал
• Контроль и управление
• Оркестратация и автоматизация
• Портал самообслуживания
• IaaS на основе политик
• Быстрый запуск «из коробки»
• Продукт, готовый к работе практически сразу
• Не требует сложного длительного внедрения
Виртуализация (VMware, MS, KVM)
Серверы (Cisco и др)
Сети LAN и SAN (Cisco и др)
Системы хранения данных
(EMC, NetApp, IBM, VMware)

41. Вопросы?

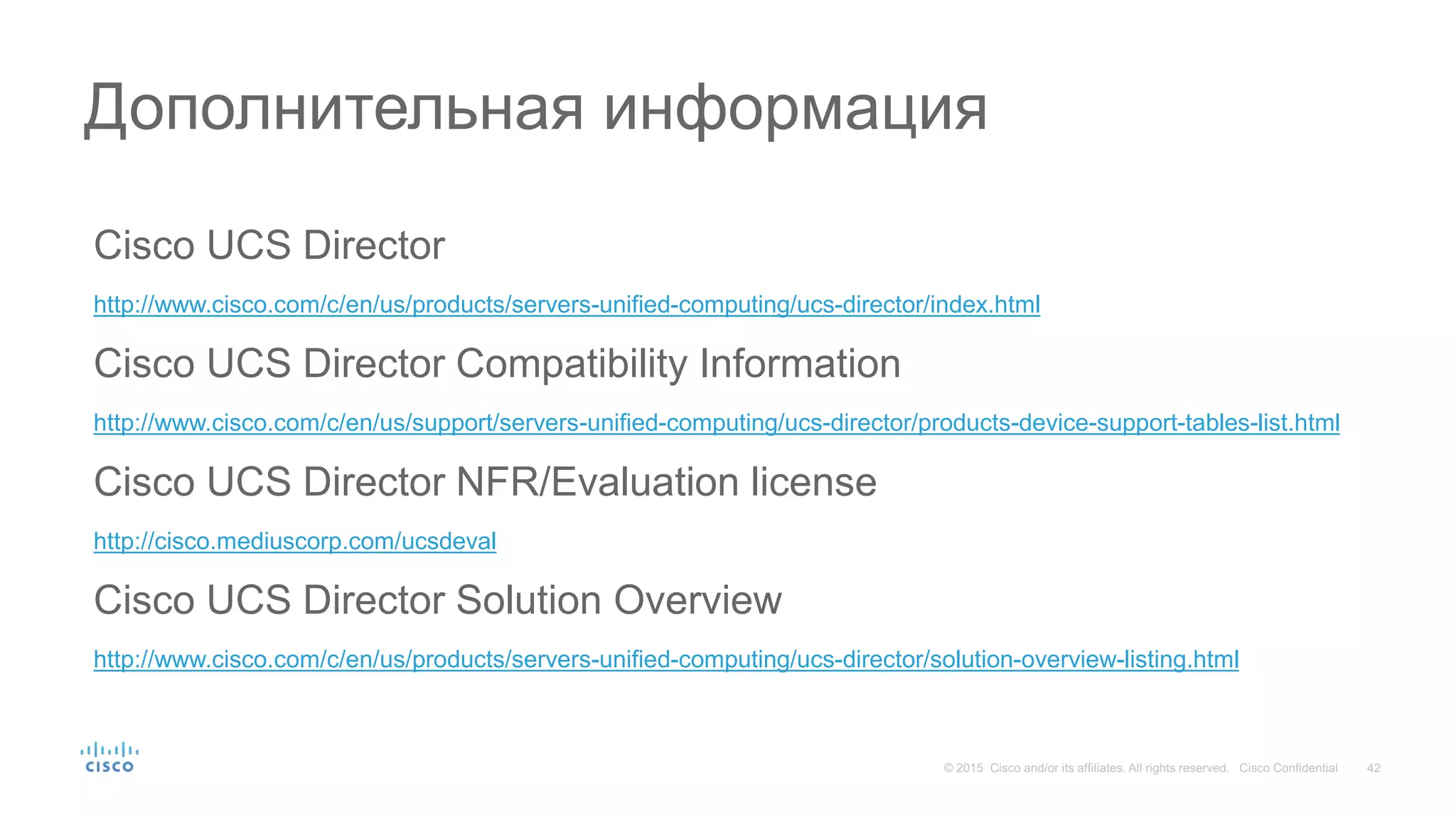

42. Cisco UCS Director
http://www.cisco.com/c/en/us/products/servers-unified-computing/ucs-director/index.html
Cisco UCS Director Compatibility Information
http://www.cisco.com/c/en/us/support/servers-unified-computing/ucs-director/products-device-support-tables-list.html
Cisco UCS Director NFR/Evaluation license
http://cisco.mediuscorp.com/ucsdeval
Cisco UCS Director Solution Overview
http://www.cisco.com/c/en/us/products/servers-unified-computing/ucs-director/solution-overview-listing.html
Дополнительная информация
