1. Tính choïn daây daãn

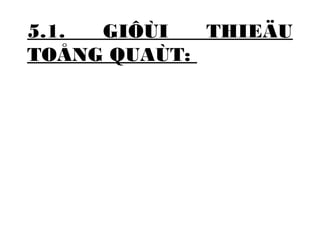

2. 5.1. GIÔÙI THIEÄU
TOÅNG QUAÙT:

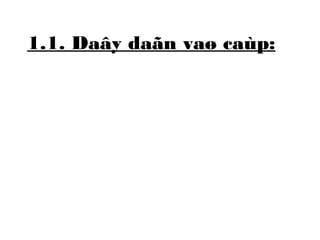

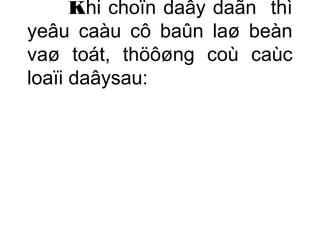

3. 1.1. Daây daãn vaø caùp:

4. a. Daây daãn:

5. Khi choïn daây daãn thì
yeâu caàu cô baûn laø beàn
vaø toát, thöôøng coù caùc
loaïi daâysau:

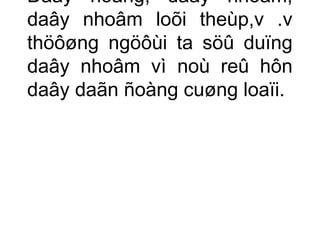

6. Daây ñoàng, daây nhoâm,
daây nhoâm loõi theùp,v .v
thöôøng ngöôùi ta söû duïng
daây nhoâm vì noù reû hôn
daây daãn ñoàng cuøng loaïi.

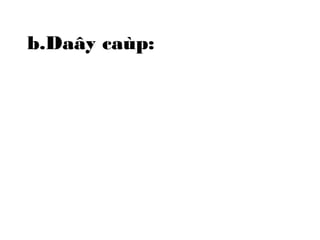

7. b.Daây caùp:

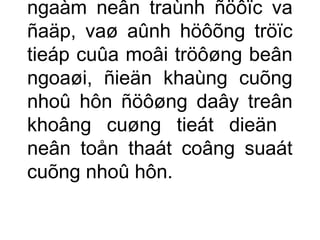

8. ngaàm neân traùnh ñöôïc va
ñaäp, vaø aûnh höôõng tröïc
tieáp cuûa moâi tröôøng beân
ngoaøi, ñieän khaùng cuõng
nhoû hôn ñöôøng daây treân
khoâng cuøng tieát dieän
neân toån thaát coâng suaát
cuõng nhoû hôn.

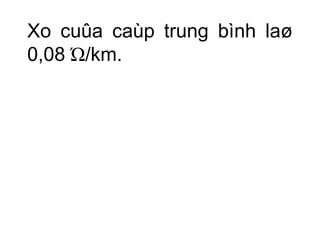

9. Xo cuûa caùp trung bình laø
0,08 Ώ/km.

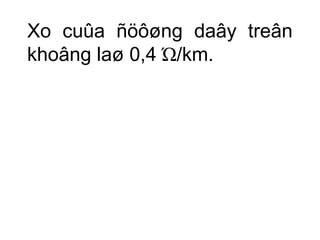

10. Xo cuûa ñöôøng daây treân
khoâng laø 0,4 Ώ/km.

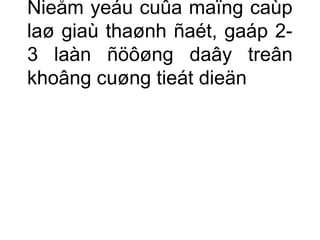

11. Ñieåm yeáu cuûa maïng caùp
laø giaù thaønh ñaét, gaáp 2-
3 laàn ñöôøng daây treân
khoâng cuøng tieát dieän

12. 5.2. PHÖÔNG PHAÙP
XAÙC ÑÒNH TIEÁT
DIEÄN DAÂY DAÃN.

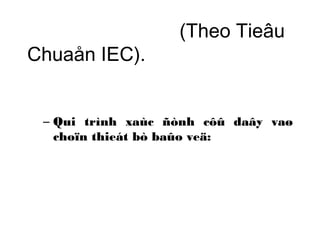

13. (Theo Tieâu
Chuaån IEC).
– Qui trình xaùc ñònh côû daây vaø
choïn thieát bò baûo veä:

14. 2.Phöông phaùp thöïc teá
xaùc ñònh tieát dieän
daây nhoû nhaát cho
pheùp cuûa daây daãn

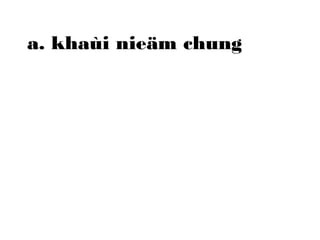

15. a. khaùi nieäm chung

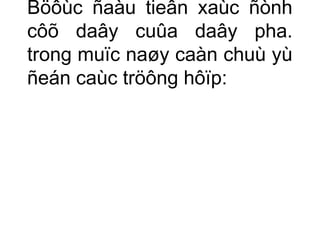

16. Böôùc ñaàu tieân xaùc ñònh
côõ daây cuûa daây pha.
trong muïc naøy caàn chuù yù
ñeán caùc tröông hôïp:

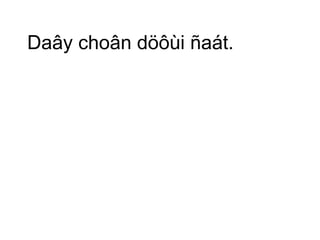

17. Daây choân döôùi ñaát.

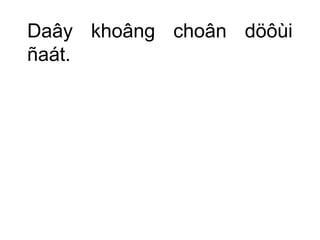

18. Daây khoâng choân döôùi
ñaát.

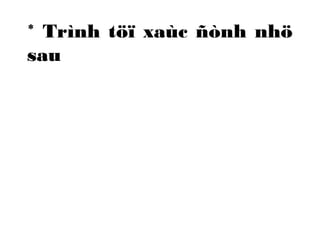

19. * Trình töï xaùc ñònh nhö
sau

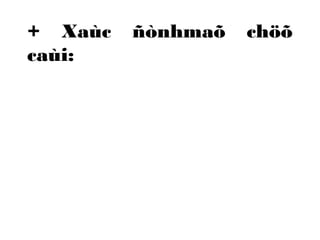

20. + Xaùc ñònhmaõ chöõ
caùi:

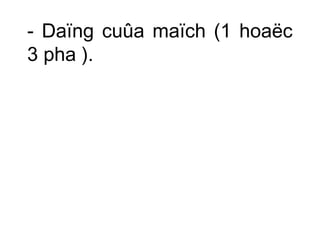

21. - Daïng cuûa maïch (1 hoaëc
3 pha ).

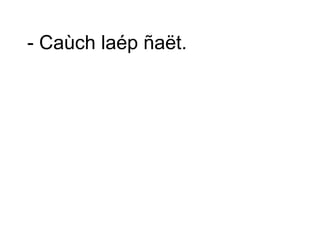

22. - Caùch laép ñaët.

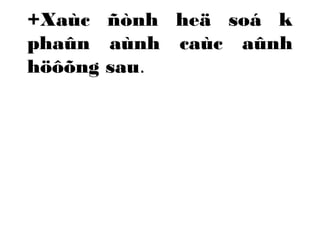

23. +Xaùc ñònh heä soá k
phaûn aùnh caùc aûnh
höôõng sau.

24. - Soá caùp trong raûnh caùp.

25. - Nhieät ñoä moâi tröôøng.

26. - Caùch laép ñaët.

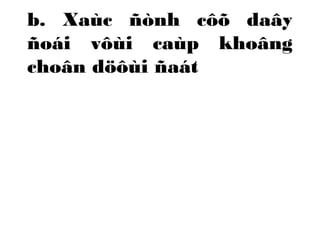

27. b. Xaùc ñònh côõ daây
ñoái vôùi caùp khoâng
choân döôùi ñaát

28. tröïc tieáp tôùi maõ chöõ
caùi (theå hieän caùch laép)
vaø heä soá K. caùc baûng
naøy khaùc nhau cho tröôøng
hôïp daây choân vaø khoâng
choân döôùi ñaát.

29. • Caùc chuõ caùi töø ( B tôùi F) phuï
thuoäc vaøo daïng cuûa laép ñaët cuûa
noù. coù nhieàu caùch laép ñaët, song
nhöõng caùch gioáng nhau goâm
thaønh nhoùm laïi vaø ñöôïc chia laøm
4 loaïi theo ñieàu kieän moâi tröôøng
xung quanh nhö ôû trong baûng H5-1
(phuï luïc )

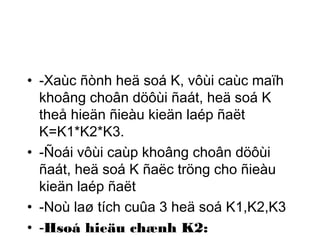

30. • -Xaùc ñònh heä soá K, vôùi caùc maïh
khoâng choân döôùi ñaát, heä soá K
theå hieän ñieàu kieän laép ñaët
K=K1*K2*K3.
• -Ñoái vôùi caùp khoâng choân döôùi
ñaát, heä soá K ñaëc tröng cho ñieàu
kieän laép ñaët
• -Noù laø tích cuûa 3 heä soá K1,K2,K3
• -Hsoá hieäu chænh K2:

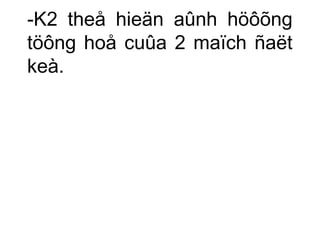

34. -K2 theå hieän aûnh höôõng
töông hoå cuûa 2 maïch ñaët
keà.

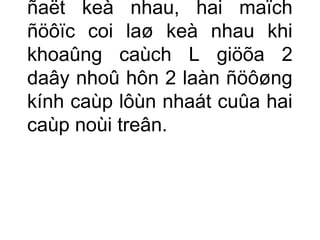

35. ñaët keà nhau, hai maïch
ñöôïc coi laø keà nhau khi
khoaûng caùch L giöõa 2
daây nhoû hôn 2 laàn ñöôøng
kính caùp lôùn nhaát cuûa hai
caùp noùi treân.

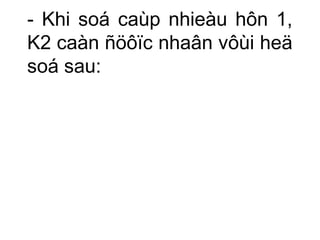

36. - Khi soá caùp nhieàu hôn 1,
K2 caàn ñöôïc nhaân vôùi heä
soá sau:

37. 2 haøng :0,8

38. 3 haøng :0,73.

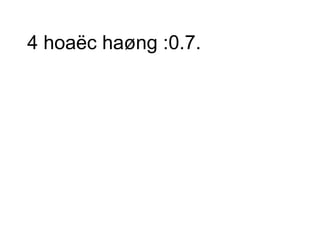

39. 4 hoaëc haøng :0.7.

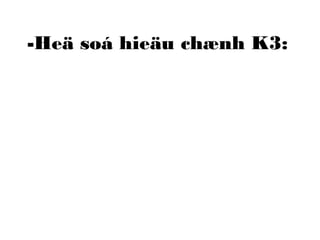

40. -Heä soá hieäu chænh K3:

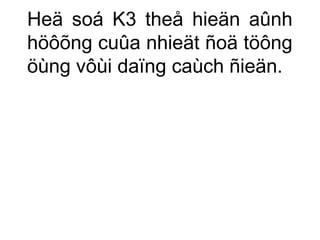

41. Heä soá K3 theå hieän aûnh
höôõng cuûa nhieät ñoä töông
öùng vôùi daïng caùch ñieän.

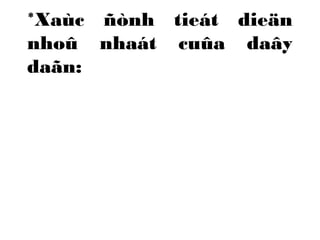

42. *Xaùc ñònh tieát dieän

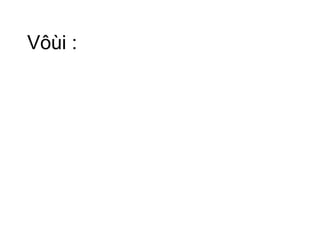

nhoû nhaát cuûa daây
daãn:

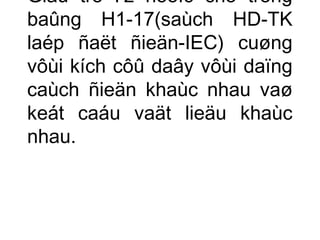

43. Giaù trò I’z ñöôïc cho trong
baûng H1-17(saùch HD-TK
laép ñaët ñieän-IEC) cuøng
vôùi kích côû daây vôùi daïng
caùch ñieän khaùc nhau vaø
keát caáu vaät lieäu khaùc
nhau.

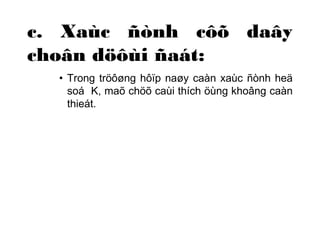

44. c. Xaùc ñònh côõ daây
choân döôùi ñaát:
• Trong tröôøng hôïp naøy caàn xaùc ñònh heä
soá K, maõ chöõ caùi thích öùng khoâng caàn

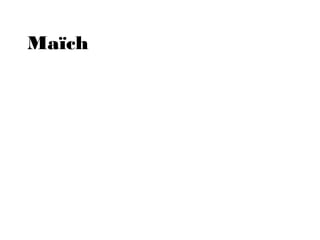

thieát.

45. xaùc ñònh heä soá hieäu
chænh K: vôùi maïch choân
döôùi ñaát, K seõ ñaëc tröng
cho ñieàu kieän laép ñaët: K =
K4*K5*K6*K7. – Heä soá K theå hieän aûnh höôõng toaøn dieän
cuûa ñieàu kieän laép ñaët vaø tích soá
K4,K5,K6,K7. Heä soá K4: theå hieän aûnh
höôõng cuûa caùch laép ñaët.

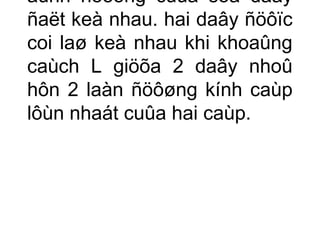

46. aûnh höôõng cuûa soá daây
ñaët keà nhau. hai daây ñöôïc
coi laø keà nhau khi khoaûng
caùch L giöõa 2 daây nhoû
hôn 2 laàn ñöôøng kính caùp
lôùn nhaát cuûa hai caùp.

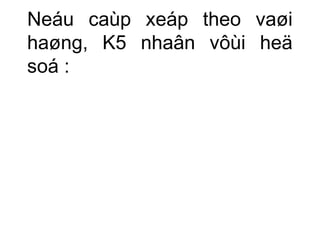

47. Neáu caùp xeáp theo vaøi
haøng, K5 nhaân vôùi heä
soá :

48. 2 haøng :0,8

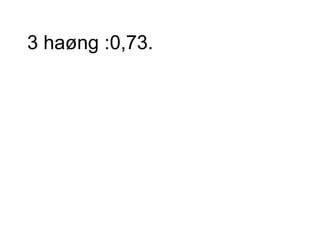

49. 3 haøng :0,73.

50. 4 hoaëc haøng :0.7.

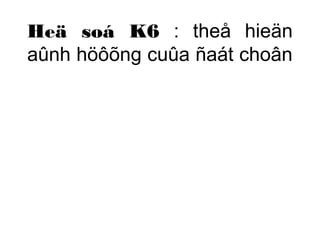

51. Heä soá K6 : theå hieän
aûnh höôõng cuûa ñaát choân

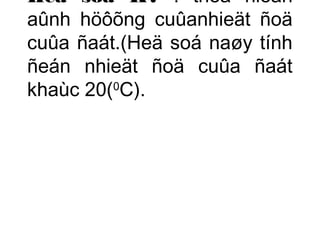

52. Heä soá K7 : theå hieän
aûnh höôõng cuûanhieät ñoä
cuûa ñaát.(Heä soá naøy tính
ñeán nhieät ñoä cuûa ñaát
khaùc 20(0C).

53. 5.3. TÍNH TOAÙN CHI
TIEÁT CHO XÍ
NGHIEÄP:

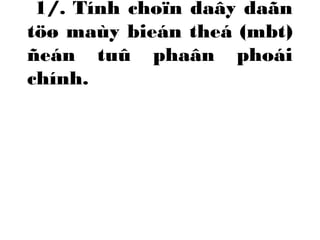

54. 1/. Tính choïn daây daãn
töø maùy bieán theá (mbt)
ñeán tuû phaân phoái
chính.

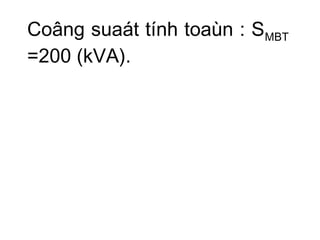

55. Coâng suaát tính toaùn : SMBT
=200 (kVA).

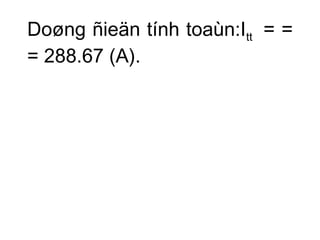

56. Doøng ñieän tính toaùn:Itt = =
= 288.67 (A).

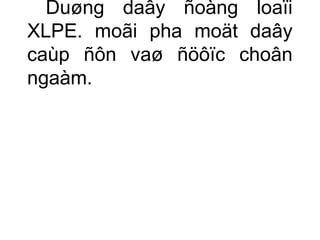

57. Duøng daây ñoàng loaïi
XLPE. moãi pha moät daây
caùp ñôn vaø ñöôïc choân
ngaàm.

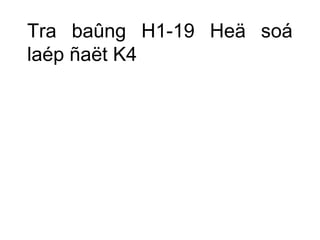

58. Tra baûng H1-19 Heä soá
laép ñaët K4

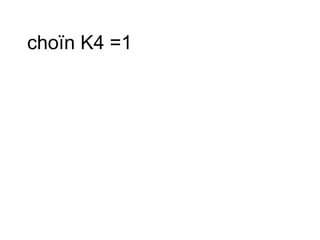

59. choïn K4 =1

60. Tra baûng H1-20( HD-TK laép
ñaët ñieän-IEC) Soá daây
daãn trong haøng K5

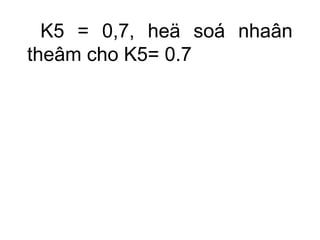

61. K5 = 0,7, heä soá nhaân
theâm cho K5= 0.7

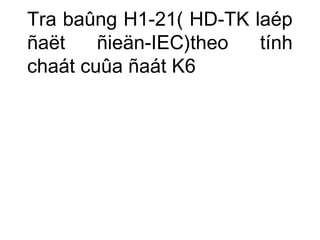

62. Tra baûng H1-21( HD-TK laép
ñaët ñieän-IEC)theo tính
chaát cuûa ñaát K6

63. Choïn K6 = 1 (ñaát khoâ).

64. Tra baûng H1-22( HD-TK laép
ñaët ñieän-IEC) Phuï thuoäc
vaøo nhieät ñoä cuûa ñaát K7

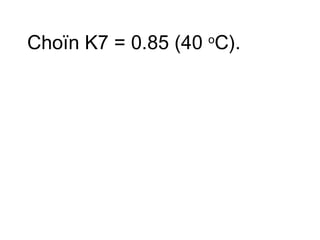

65. Choïn K7 = 0.85 (40 oC).

66. Vaäy caùc heä soá laø:

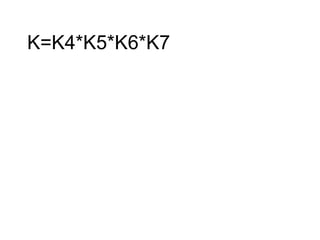

67. K=K4*K5*K6*K7

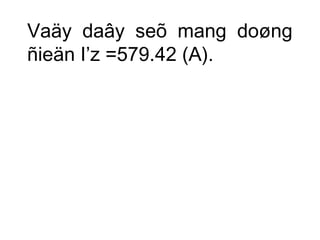

69. Vaäy daây seõ mang doøng
ñieän I’z =579.42 (A).

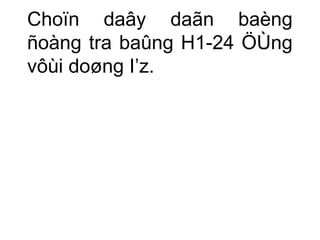

70. Choïn daây daãn baèng
ñoàng tra baûng H1-24 ÖÙng
vôùi doøng I’z.

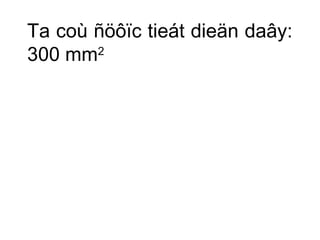

71. Ta coù ñöôïc tieát dieän daây:
300 mm2

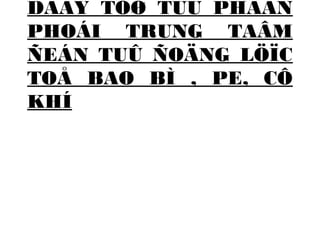

72. DAÂY TÖØ TUÛ PHAÂN
PHOÁI TRUNG TAÂM
ÑEÁN TUÛ ÑOÄNG LÖÏC
TOÅ BAO BÌ , PE, CÔ
KHÍ

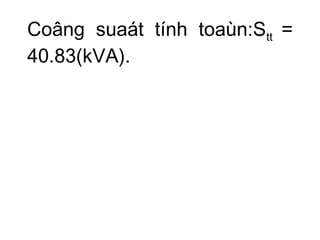

73. Coâng suaát tính toaùn:Stt =
40.83(kVA).

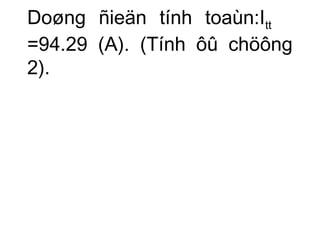

74. Doøng ñieän tính toaùn:Itt
=94.29 (A). (Tính ôû chöông
2).

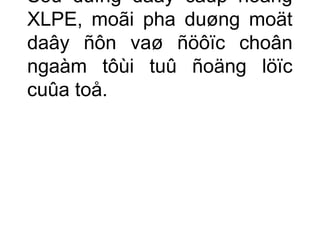

75. Söû duïng daây caùp ñoàng
XLPE, moãi pha duøng moät
daây ñôn vaø ñöôïc choân
ngaàm tôùi tuû ñoäng löïc
cuûa toå.

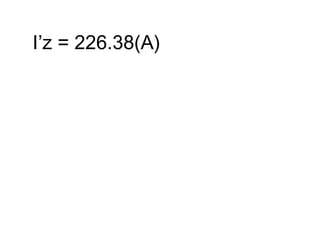

76. I’z = 226.38(A)

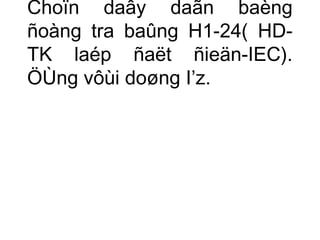

77. Choïn daây daãn baèng
ñoàng tra baûng H1-24( HD-TK
laép ñaët ñieän-IEC).
ÖÙng vôùi doøng I’z.

78. Ta coù ñöôïc tieát dieän daây:
50 mm2

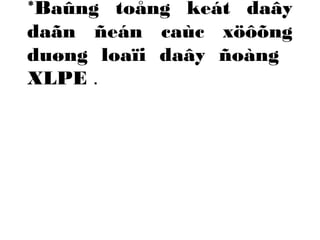

79. *Baûng toång keát daây
daãn ñeán caùc xöôõng
duøng loaïi daây ñoàng
XLPE .

81. 3.Choïn daây daãn cho
caùc thieát bò cuûa xí
nghieäp:

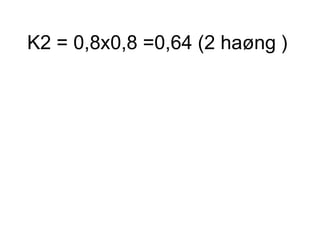

83. K2 = 0,8x0,8 =0,64 (2 haøng )

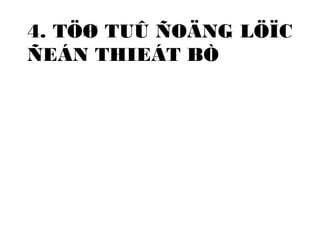

84. 4. TÖØ TUÛ ÑOÄNG LÖÏC
ÑEÁN THIEÁT BÒ

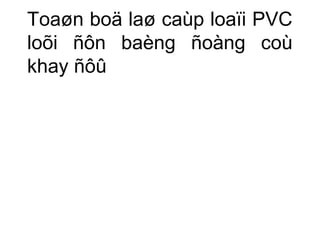

85. Toaøn boä laø caùp loaïi PVC
loõi ñôn baèng ñoàng coù
khay ñôû

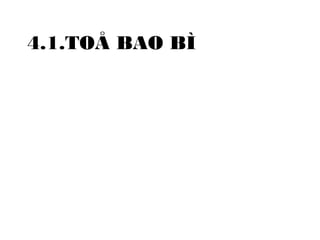

86. 4.1.TOÅ BAO BÌ

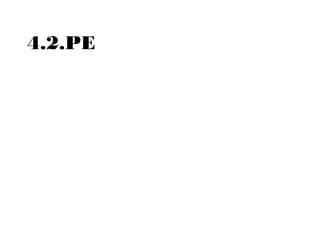

88. 4.2.PE

92. 4.3 TOÅ CÔ KHÍ

94. 5.4. TÍNH ÑOÄ SUÏT AÙP

95. (Ñoäng cô, chieáu saùng )
phuï thuoäc nhieàu vaøo
ñieän aùp ñaàu vaøo cuûa
chuùng vaø ñoøi hoûi giaù trò
ñieän aùp gaàn vôùi giaù trò
ñònh möùc. vì vaäy caàn
choïn daây sao cho khi mang
taûi lôùn nhaát thì suït aùp
cuoái ñöôøng daây naèm
trong phaïm vi cho pheùp.
» Caùc phöông phaùp xaùc ñònh ñoä suït
aùp seõ ñöôïc trình baøy nhaèm kieåm
tra:
» Ñoä suït aùp phuø hôïp vôùi tieâu chuaån ñaëc
bieät veà ñieän aùp.
» Ñoä laø chaáp nhaän ñöôïc vaø thoûa maûng
caùc yeâu caàu veà vaän haønh.

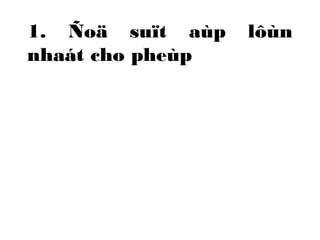

96. 1. Ñoä suït aùp lôùn
nhaát cho pheùp

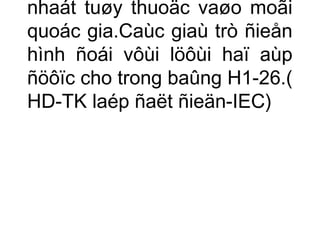

97. nhaát tuøy thuoäc vaøo moãi
quoác gia.Caùc giaù trò ñieån
hình ñoái vôùi löôùi haï aùp
ñöôïc cho trong baûng H1-26.(
HD-TK laép ñaët ñieän-IEC)

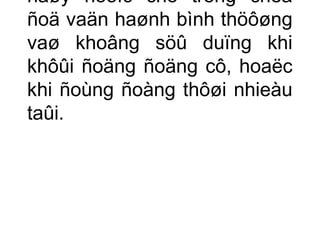

98. naøy ñöôïc cho trong cheá
ñoä vaän haønh bình thöôøng
vaø khoâng söû duïng khi
khôûi ñoäng ñoäng cô, hoaëc
khi ñoùng ñoàng thôøi nhieàu
taûi.

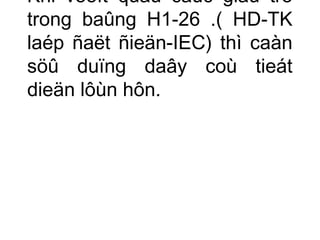

99. Khi vöôït quaù caùc giaù trò
trong baûng H1-26 .( HD-TK
laép ñaët ñieän-IEC) thì caàn
söû duïng daây coù tieát
dieän lôùn hôn.

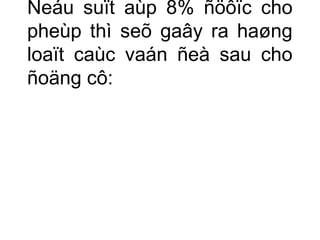

100. Neáu suït aùp 8% ñöôïc cho
pheùp thì seõ gaây ra haøng
loaït caùc vaán ñeà sau cho
ñoäng cô:

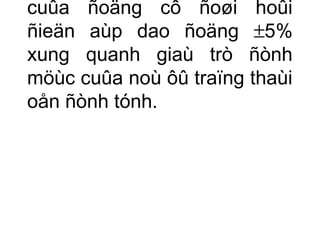

101. cuûa ñoäng cô ñoøi hoûi
ñieän aùp dao ñoäng ±5%
xung quanh giaù trò ñònh
möùc cuûa noù ôû traïng thaùi
oån ñònh tónh.

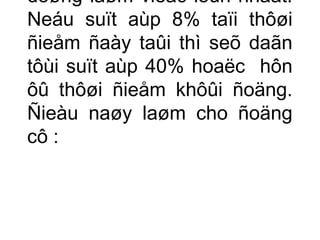

102. doøng laøm vieäc lôùn nhaát.
Neáu suït aùp 8% taïi thôøi
ñieåm ñaày taûi thì seõ daãn
tôùi suït aùp 40% hoaëc hôn
ôû thôøi ñieåm khôûi ñoäng.
Ñieàu naøy laøm cho ñoäng
cô :

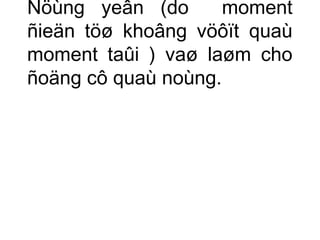

103. Ñöùng yeân (do moment
ñieän töø khoâng vöôït quaù
moment taûi ) vaø laøm cho
ñoäng cô quaù noùng.

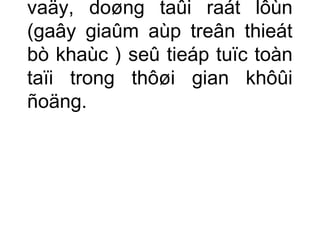

104. vaäy, doøng taûi raát lôùn
(gaây giaûm aùp treân thieát
bò khaùc ) seû tieáp tuïc toàn
taïi trong thôøi gian khôûi
ñoäng.

105. Suït aùp 8% seõ gaây toån
thaát ñaùng keå nhaát laø cho
caùc taûi laøm vieäc lieân
tuïc.

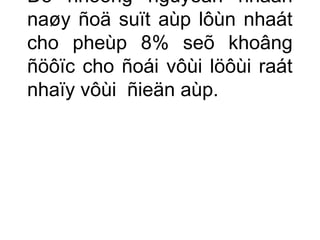

106. Do nhöõng nguyeân nhaân
naøy ñoä suït aùp lôùn nhaát
cho pheùp 8% seõ khoâng
ñöôïc cho ñoái vôùi löôùi raát
nhaïy vôùi ñieän aùp.

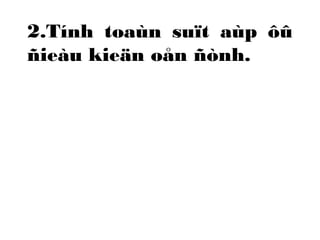

108. 2.Tính toaùn suït aùp ôû
ñieàu kieän oån ñònh.

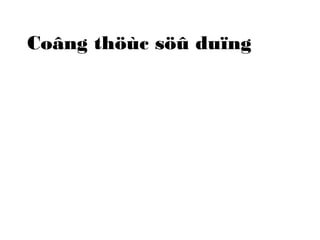

109. Coâng thöùc söû duïng

110. Baûng döôùi ñaây seõ cho
coâng thöùc chung ñeå tính
ñoä suït aùp cho moãi Km
chieàu daøi daây

111. Vôùi :

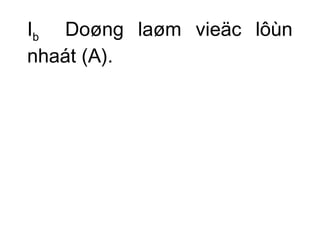

112. Ib Doøng laøm vieäc lôùn
nhaát (A).

113. L Chieàu daøi daây (Km).

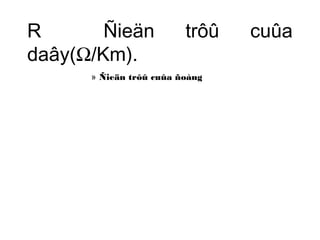

114. R Ñieän trôû cuûa
daây(W/Km).
» Ñieän trôû cuûa ñoàng

115. R =
» Ñieän trôû cuûa nhoâm

116. R =

117. X: caûm khaùng cuûa ñöôøng
daây(W/Km).

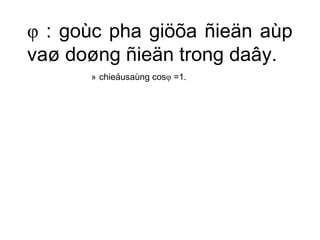

118. φ : goùc pha giöõa ñieän aùp
vaø doøng ñieän trong daây.
» chieáusaùng cosφ =1.

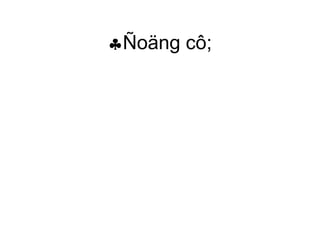

119. §Ñoäng cô;

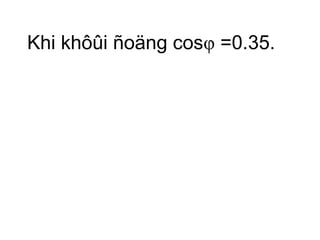

120. Khi khôûi ñoäng cosφ =0.35.

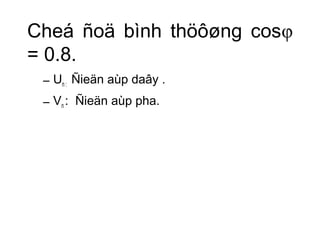

121. Cheá ñoä bình thöôøng cosφ
= 0.8.
– UÑieän aùp daây .
n : – V: Ñieän aùp pha.
n

122. Ñoái vôùi oáng daây ñi saün
kieåu laép gheùp thanh daãn,
ñieän trôû vaø ñieän khaùng
ñöôïc nhaø cheá taïo cung
caáp.

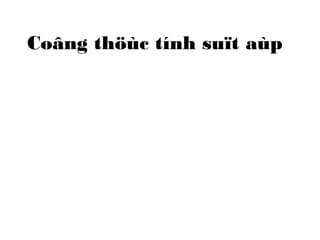

123. Coâng thöùc tính suït aùp

124. Maïch

125. Suït aùp DU

126. V %

127. 1 pha : pha /pha DU
=2Ib(Rcosφ + Xsinφ)L

128. 1 pha : pha /trung tính DU
=2Ib(Rcosφ + Xsinφ)L

129. 3 pha caân baèng ;3 pha (coù
hoaëc khoâng coù trung tính )
DU=Ib(Rcosφ + Xsinφ)L

130. Baûng tính ñôn giaûn:

131. söõ duïng baûngö3.( HD-TK
laép ñaët ñieän-IEC) döôùi
ñaây. Baûng naùy cho keát
quaû tính suït aùp gaàn
ñuùng treân 1 (Km) cho
1(A)vaø phuï thuoäc vaøo.

132. Daïng cuûa taûi:cho ñoäng cô
vôùi cosφ gaàn baèng 0,8 hay
cho chieáu saùng cosφ gaàn
baèng 1.

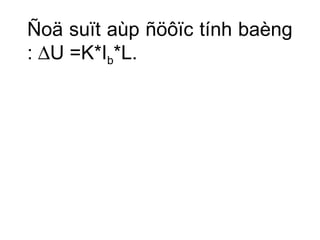

133. Ñoä suït aùp ñöôïc tính baèng
: DU =K*Ib*L.

134. K: Ñöôïc cho trong baûng .

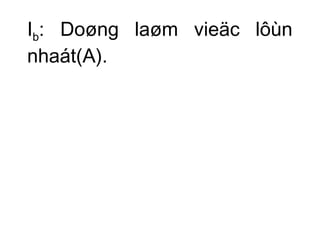

135. Ib: Doøng laøm vieäc lôùn
nhaát(A).

136. L :Chieàu daøi caùp (Km).

137. =0,35 trong baûng H1-29 .
( HD-TK laép ñaët ñieän-IEC)
coù theå ñöôïc duøng ñeå tình
ñoä suït aùp khi khôûi ñoäng
ñoäng cô.

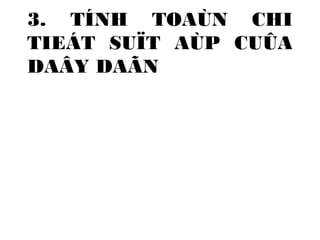

138. 3. TÍNH TOAÙN CHI
TIEÁT SUÏT AÙP CUÛA
DAÂY DAÃN

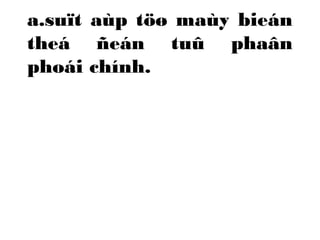

139. a.suït aùp töø maùy bieán
theá ñeán tuû phaân
phoái chính.

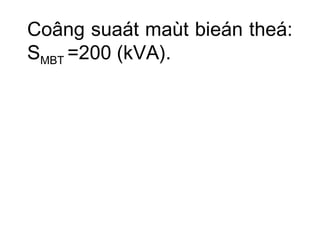

140. Coâng suaát maùt bieán theá:
SMBT =200 (kVA).

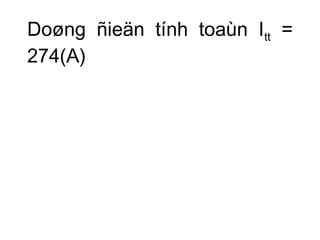

141. Doøng ñieän tính toaùn Itt =
274(A)

142. Tieát dieän:Spha = 300(mm2).

143. Chieàu daøi L =24(m).

144. a. Suït aùp taïi tuû phaân
phoái chính

145. Caùch tính 1:

146. DU =*274*() *0.024 =1.122
(v)

147. DU%= == 0.295%
< 8%(Ñaït).

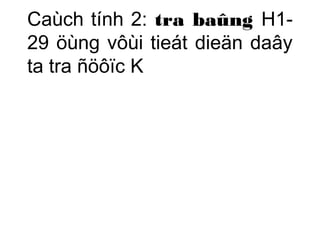

148. Caùch tính 2: tra baûng H1-
29 öùng vôùi tieát dieän daây
ta tra ñöôïc K

149. K= 0.18

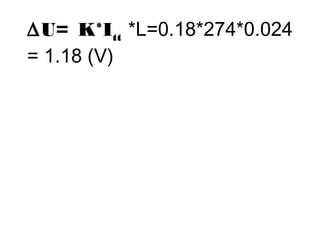

150. DU= K*Itt *L=0.18*274*0.024
= 1.18 (V)

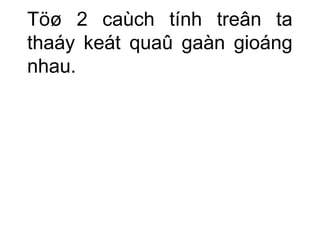

151. Töø 2 caùch tính treân ta
thaáy keát quaû gaàn gioáng
nhau.

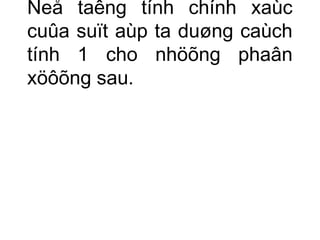

152. Ñeå taêng tính chính xaùc
cuûa suït aùp ta duøng caùch
tính 1 cho nhöõng phaân
xöôõng sau.

153. b.Suït aùp taïi tuû phaân
phoái chính ñeán tuû PE

154. Coâng suaát tính toaùn : Stt =
66,58 (kVA).

155. Doøng ñieän tính toaùn Itt
=175.2(A).

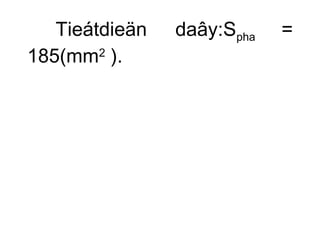

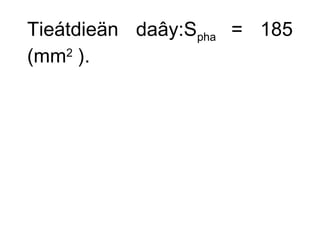

156. Tieátdieän daây:Spha = 185
(mm2 ).

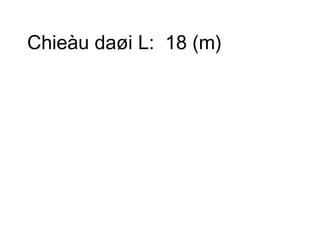

157. Chieàu daøi L: 18 (m)

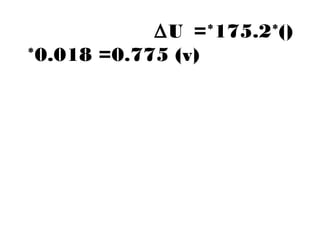

158. DU =*175.2*()
*0.018 =0.775 (v)

159. DU%= == 0.20% <
8%(Ñaït).

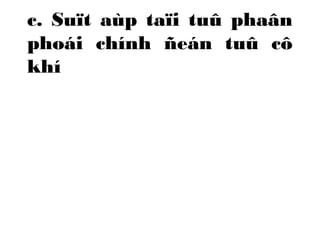

160. c. Suït aùp taïi tuû phaân
phoái chính ñeán tuû cô
khí

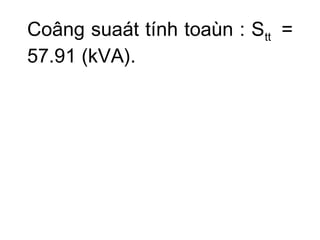

161. Coâng suaát tính toaùn : Stt =
57.91 (kVA).

162. Doøng ñieän tính toaùn Itt
=142(A).

163. Tieátdieän daây:Spha =
120(mm2 ).

164. Chieàu daøi L: = 13 (m)

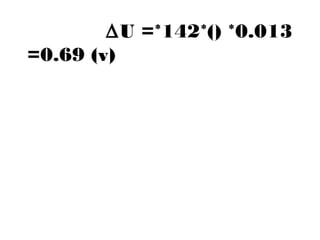

165. DU =*142*() *0.013
=0.69 (v)

166. DU%= == 0.18% <
8%(Ñaït).

167. d .Suït aùp taïi tuû phaân
phoái chính ñeán tuû Bao
Bì

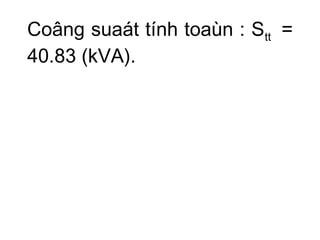

168. Coâng suaát tính toaùn : Stt =
40.83 (kVA).

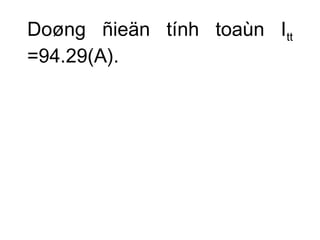

169. Doøng ñieän tính toaùn Itt
=94.29(A).

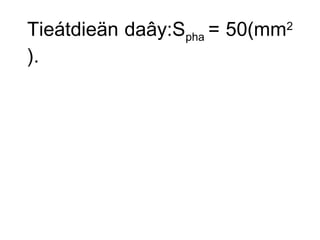

170. Tieátdieän daây:Spha = 50(mm2
).

171. Chieàu daøi L: = 13 (m)

172. DU =*94.29*()
*0.013 =0.95 (v)

173. DU%= == 0.25% <
8%(Ñaït).

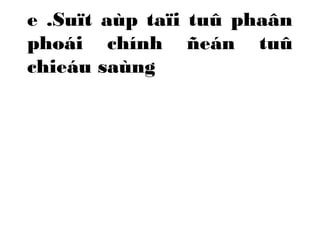

174. e .Suït aùp taïi tuû phaân
phoái chính ñeán tuû
chieáu saùng

175. Coâng suaát tính toaùn : Stt =
41.37 (kVA).

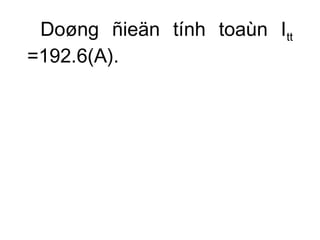

176. Doøng ñieän tính toaùn Itt
=192.6(A).

177. Tieátdieän daây:Spha =
185(mm2 ).

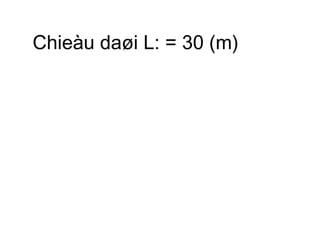

178. Chieàu daøi L: = 30 (m)

179. DU =*192.6*()
*0.03 =1.42 (v)

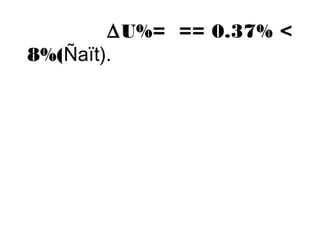

180. DU%= == 0.37% <
8%(Ñaït).

181. 3.1. tính suït aùp taïi caùc
tuû phaân phoái ôû dheá
ñoä vaän haønh bình
thöôøng

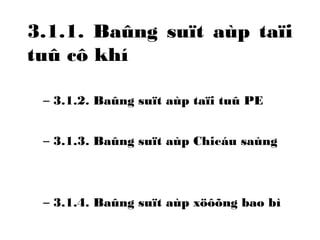

182. 3.1.1. Baûng suït aùp taïi
tuû cô khí
– 3.1.2. Baûng suït aùp taïi tuû PE
– 3.1.3. Baûng suït aùp Chieáu saùng
– 3.1.4. Baûng suït aùp xöôõng bao bì

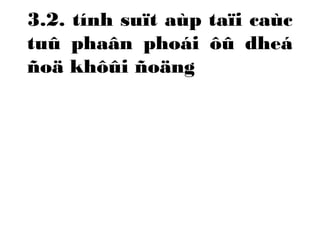

183. 3.2. tính suït aùp taïi caùc
tuû phaân phoái ôû dheá
ñoä khôûi ñoäng

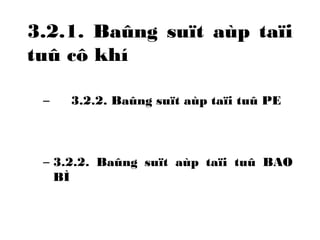

184. 3.2.1. Baûng suït aùp taïi
tuû cô khí
– 3.2.2. Baûng suït aùp taïi tuû PE
– 3.2.2. Baûng suït aùp taïi tuû BAO
BÌ

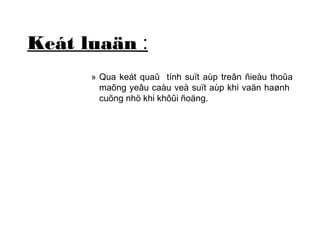

186. Keát luaän :
» Qua keát quaû tính suït aùp treân ñieàu thoûa
maõng yeâu caàu veà suït aùp khi vaän haønh
cuõng nhö khi khôûi ñoäng.

187. 
