Ch3

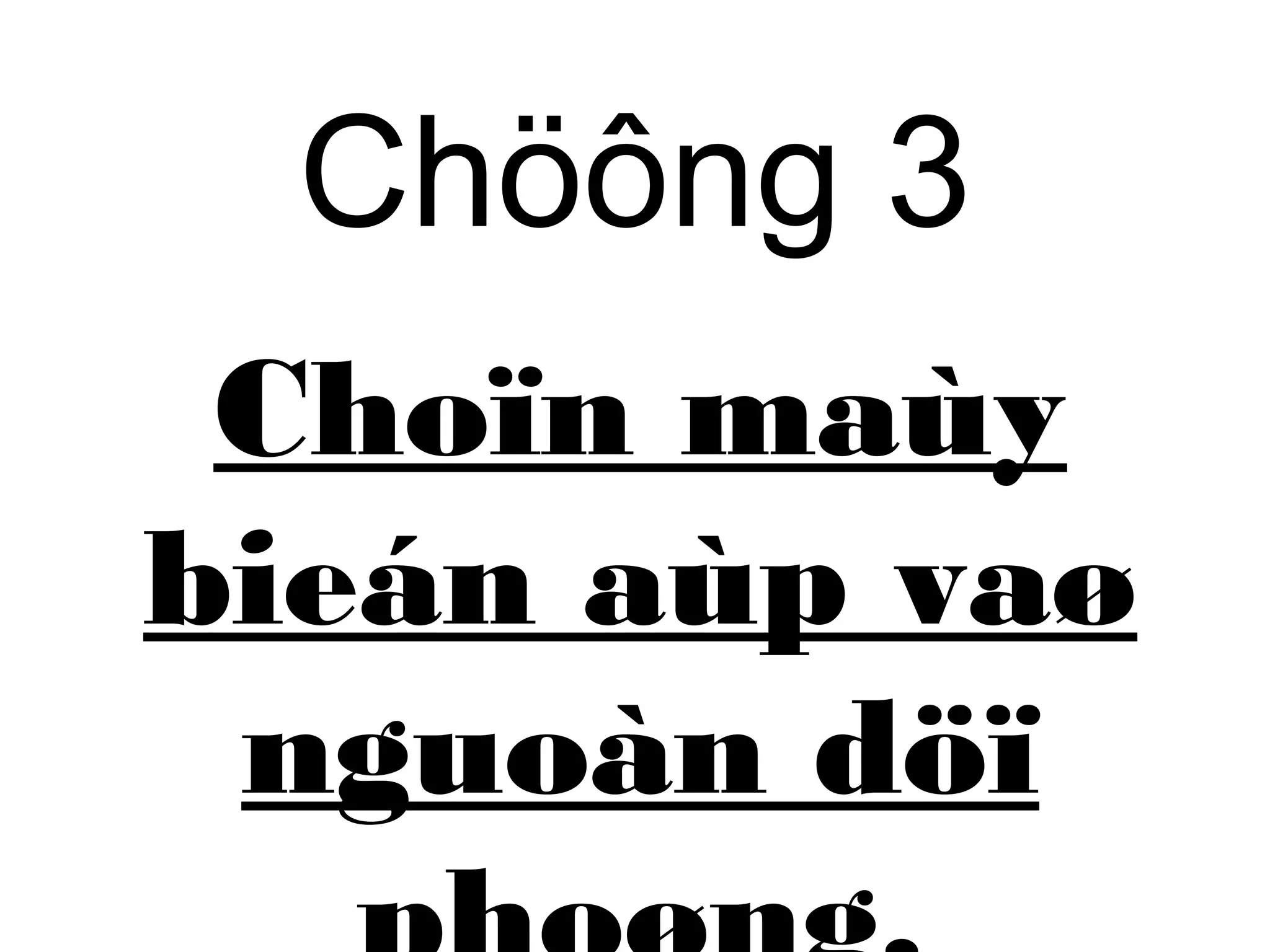

- 1. Chöông 3 Choïnmaùy bieán aùp vaø nguoàn döï phoøng.

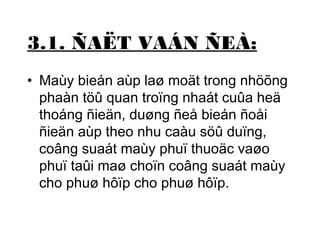

- 2. 3.1. ÑAËT VAÁNÑEÀ: • Maùy bieán aùp laø moät trong nhöõng phaàn töû quan troïng nhaát cuûa heä thoáng ñieän, duøng ñeå bieán ñoåi ñieän aùp theo nhu caàu söû duïng, coâng suaát maùy phuï thuoäc vaøo phuï taûi maø choïn coâng suaát maùy cho phuø hôïp cho phuø hôïp.
- 3. 3.2. CHOÏN VÒTRÍ, SOÁ LÖÔÏNG VAØ COÂNG SUAÁT: • Vieäc choïn löïa soá löôïng vaø vò trí cuûa maùy bieán aùp caàn phaûi tieán haønh so saùnh kinh teá kyõ thuaät. Muoán tieán haønh so saùnh kinh teá kyõ thuaät caàn phaûi tieán haønh sô boä cung caáp ñieän cuûa Xí Nghieäp.

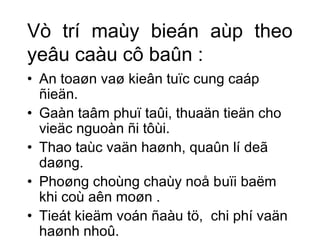

- 4. Vò trí maùybieán aùp theo yeâu caàu cô baûn : • An toaøn vaø kieân tuïc cung caáp ñieän. • Gaàn taâm phuï taûi, thuaän tieän cho vieäc nguoàn ñi tôùi. • Thao taùc vaän haønh, quaûn lí deã daøng. • Phoøng choùng chaùy noå buïi baëm khi coù aên moøn . • Tieát kieäm voán ñaàu tö, chi phí vaän haønh nhoû.

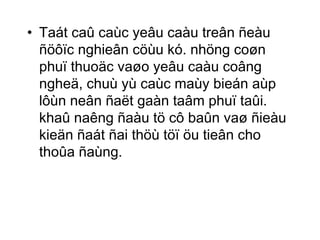

- 5. • Taát caûcaùc yeâu caàu treân ñeàu ñöôïc nghieân cöùu kó. nhöng coøn phuï thuoäc vaøo yeâu caàu coâng ngheä, chuù yù caùc maùy bieán aùp lôùn neân ñaët gaàn taâm phuï taûi. khaû naêng ñaàu tö cô baûn vaø ñieàu kieän ñaát ñai thöù töï öu tieân cho thoûa ñaùng.
- 6. 3.3. XAÙC ÑÒNHDUNG LÖÔÏNG MAÙY BIEÁN AÙP: • Trong thöïc teá coù nhieàu phöông phaùp ñeå xaùc ñònh dung löôïng cuûa maùy bieán theá nhöng ngöôøi ta vaãn döïa vaøo nguyeân taéc chính sau ñaây ñeå xaùc ñònh :

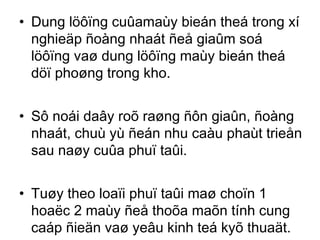

- 7. • Dung löôïngcuûamaùy bieán theá trong xí nghieäp ñoàng nhaát ñeå giaûm soá löôïng vaø dung löôïng maùy bieán theá döï phoøng trong kho. • Sô noái daây roõ raøng ñôn giaûn, ñoàng nhaát, chuù yù ñeán nhu caàu phaùt trieån sau naøy cuûa phuï taûi. • Tuøy theo loaïi phuï taûi maø choïn 1 hoaëc 2 maùy ñeå thoõa maõn tính cung caáp ñieän vaø yeâu kinh teá kyõ thuaät.

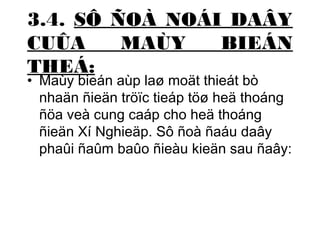

- 8. 3.4. SÔ ÑOÀNOÁI DAÂY CUÛA MAÙY BIEÁN THEÁ: • Maùy bieán aùp laø moät thieát bò nhaän ñieän tröïc tieáp töø heä thoáng ñöa veà cung caáp cho heä thoáng ñieän Xí Nghieäp. Sô ñoà ñaáu daây phaûi ñaûm baûo ñieàu kieän sau ñaây:

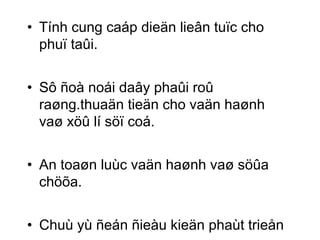

- 9. • Tính cungcaáp dieän lieân tuïc cho phuï taûi. • Sô ñoà noái daây phaûi roû raøng.thuaän tieän cho vaän haønh vaø xöû lí söï coá. • An toaøn luùc vaän haønh vaø söûa chöõa. • Chuù yù ñeán ñieàu kieän phaùt trieån

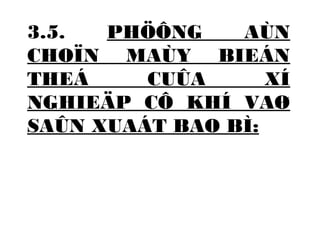

- 10. 3.5. PHÖÔNG AÙN CHOÏN MAÙY BIEÁN THEÁ CUÛA XÍ NGHIEÄP CÔ KHÍ VAØ SAÛN XUAÁT BAO BÌ:

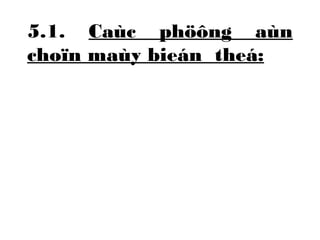

- 11. 5.1. Caùc phöôngaùn choïn maùy bieán theá:

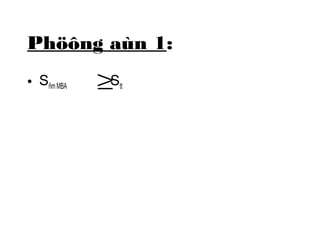

- 12. Phöông aùn 1: • Sñm MBA ³ Stt

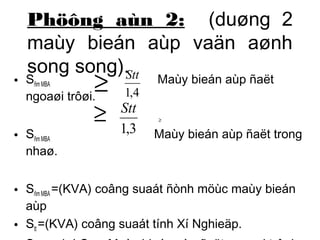

- 13. Phöông aùn 2:(duøng 2 maùy bieán aùp vaän aønh song song). • Sñm MBA Maùy bieán aùp ñaët ngoaøi trôøi. ³ ³ Stt ³ 1,3 1,4 Stt • Sñm MBA Maùy bieán aùp ñaët trong nhaø. • Sñm MBA =(KVA) coâng suaát ñònh möùc maùy bieán aùp • Stt =(KVA) coâng suaát tính Xí Nghieäp. • S= 1,4 SMaùy bieán aùp ñaët ngoaøi trôøi.

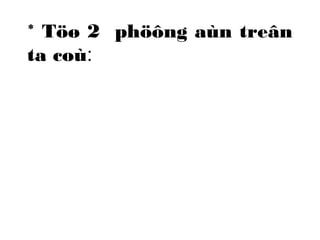

- 14. * Töø 2phöông aùn treân ta coù:

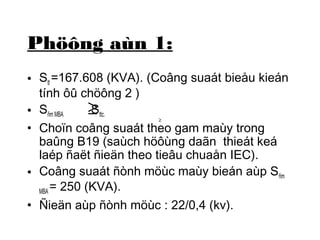

- 15. Phöông aùn 1: • S=167.608 (KVA). (Coâng suaát bieåu kieán tt tính ôû chöông 2 ) • S³ Sñm MBA ttc. • Choïn coâng suaát theo ³ gam maùy trong baûng B19 (saùch höôùng daãn thieát keá laép ñaët ñieän theo tieâu chuaån IEC). • Coâng suaát ñònh möùc maùy bieán aùp Sñm MBA = 250 (KVA). • Ñieän aùp ñònh möùc : 22/0,4 (kv).
- 16. • * Öuñieåm : Kinh phí xaây duïng thaáp, voán ñaàu tö cho thieát bò thaáp, coù theå môû roäng phuï taûi ôû töông lai: ³ Ñieàu kieän Sñm MBA Stt. • * Nhöôïc ñieåm: Khoâng ñaûm baûo ñöôïc tính cung caáp ñieän lieân tuïc.
- 17. Phöông aùn 2(choïn 2 maùy bieán aùp ). • Stt =167.608 (KVA). (Coâng suaát bieåu kieán tính ôû Schöông 2 ). • Sñm = tt MBA = 119.72 (KVA). ³ 1,4 167.608 1,4 • Choïn coâng suaát theo gam maùy trong baûng B19 (saùch höôùng daãn thieát keá laép ñaët ñieän theo tieâu chuaån IEC). • Sñm MBA = 100 (KVA).
- 18. • Trong tröôønghôïp naøy moät maùy bò söï coá thì maùy coøn laïi hoaït ñoäng vôùi coâng suaát: • Ssöïcoá = 1,4*100 =140 (KVA) < 167.608 (KV). • Tröôøng hôïp naøy ta coù theå xa thaûy moät soá phaân xöôõng ít quan troïng hôn ñeå cho moät maùy bieán aùp coøn laïi laøm vieäc ñònh möùc.

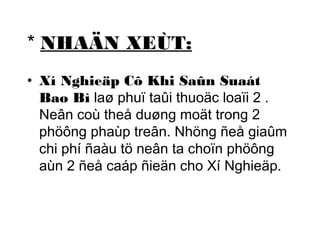

- 19. * NHAÄN XEÙT: • Xí Nghieäp Cô Khi Saûn Suaát Bao Bì laø phuï taûi thuoäc loaïi 2 . Neân coù theå duøng moät trong 2 phöông phaùp treân. Nhöng ñeå giaûm chi phí ñaàu tö neân ta choïn phöông aùn 2 ñeå caáp ñieän cho Xí Nghieäp.

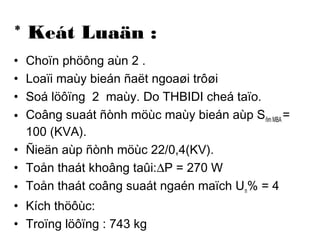

- 21. * Keát Luaän: • Choïn phöông aùn 2 . • Loaïi maùy bieán ñaët ngoaøi trôøi • Soá löôïng 2 maùy. Do THBIDI cheá taïo. • Coâng suaát ñònh möùc maùy bieán aùp Sñm MBA = 100 (KVA). • Ñieän aùp ñònh möùc 22/0,4(KV). • Toån thaát khoâng taûi:DP = 270 W • Toån thaát coâng suaát ngaén maïch Un% = 4 • Kích thöôùc: • Troïng löôïng : 743 kg

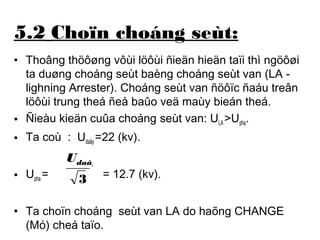

- 22. 5.2 Choïn choángseùt: • Thoâng thöôøng vôùi löôùi ñieän hieän taïi thì ngöôøi ta duøng choáng seùt baèng choáng seùt van (LA - lighning Arrester). Choáng seùt van ñöôïc ñaáu treân löôùi trung theá ñeå baûo veä maùy bieán theá. • Ñieàu kieän cuûa choáng seùt van: ULA >Upha. • Ta coù : Udaây =22 (kv). daây U • Upha = = 12.7 (kv). 3 • Ta choïn choáng seùt van LA do haõng CHANGE (Mó) cheá taïo.

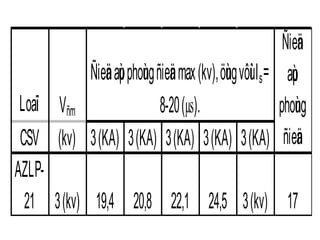

- 24. Ñieän aùp phoùngñieän max (kv), öùng vôùi Is = Loaïi Vñm 8-20 (μs). CSV (kv) 3 (KA) 3 (KA) 3 (KA) 3 (KA) 3 (KA) AZLP- 21 3 (kv) 19,4 20,8 22,1 24,5 3 (kv) 17 Ñieän aùp phoùng ñieän

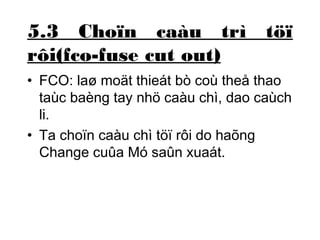

- 25. 5.3 Choïn caàutrì töï rôi(fco-fuse cut out) • FCO: laø moät thieát bò coù theå thao taùc baèng tay nhö caàu chì, dao caùch li. • Ta choïn caàu chì töï rôi do haõng Change cuûa Mó saûn xuaát.

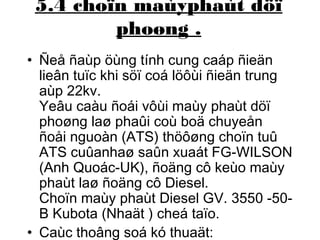

- 26. 5.4 choïn maùyphaùtdöï phoøng . • Ñeå ñaùp öùng tính cung caáp ñieän lieân tuïc khi söï coá löôùi ñieän trung aùp 22kv. Yeâu caàu ñoái vôùi maùy phaùt döï phoøng laø phaûi coù boä chuyeån ñoåi nguoàn (ATS) thöôøng choïn tuû ATS cuûanhaø saûn xuaát FG-WILSON (Anh Quoác-UK), ñoäng cô keùo maùy phaùt laø ñoäng cô Diesel. Choïn maùy phaùt Diesel GV. 3550 -50- B Kubota (Nhaät ) cheá taïo. • Caùc thoâng soá kó thuaät:
- 27. STT Teân goïiÑôn vò Caùc thoâng soá 1 Loaïi maùy phaùt 1Caùi Loaïi töï kích 3 pha 4 daây coù maùy kích töø phuï ñaït ôû ñaàu truïc maùy phaùt, khoâng coù choåi than queùt 2 Taàn soá Hz 50 3 Coâng suaát kVA 100 4 Ñieän aùp V 380/220 5 Doøng ñieän A 6 Soá cöïc 4 7 Soá pha 3 8 Hieäu suaát % 80 9 LoaïiDiesel V1902-B khôûi ñoänh baèng ñieän, laøm maùt baèng nöôùc, baùntöï ñoäng 10 Toác ñoä quay Voøng/phuùt 1500 11 V 12 Ah 60 AÉc qui

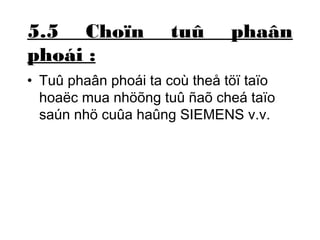

- 28. 5.5 Choïn tuûphaân phoái : • Tuû phaân phoái ta coù theå töï taïo hoaëc mua nhöõng tuû ñaõ cheá taïo saún nhö cuûa haûng SIEMENS v.v.
