- 1. P-MAPブレンド技法

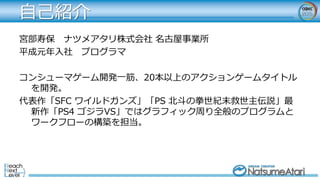

- 2. 自己紹介 宮部寿保 ナツメアタリ株式会社 名古屋事業所 平成元年入社 プログラマ コンシューマゲーム開発一筋、20本以上のアクションゲームタイトル を開発。 代表作「SFC ワイルドガンズ」「PS 北斗の拳世紀末救世主伝説」最 新作「PS4 ゴジラVS」ではグラフィック周り全般のプログラムと ワークフローの構築を担当。

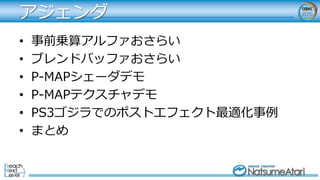

- 3. アジェンダ • 事前乗算アルファおさらい • ブレンドバッファおさらい • P-MAPシェーダデモ • P-MAPテクスチャデモ • PS3ゴジラでのポストエフェクト最適化事例 • まとめ

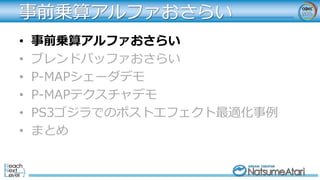

- 4. 事前乗算アルファおさらい • 事前乗算アルファおさらい • ブレンドバッファおさらい • P-MAPシェーダデモ • P-MAPテクスチャデモ • PS3ゴジラでのポストエフェクト最適化事例 • まとめ

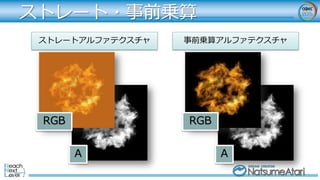

- 5. 事前乗算アルファおさらい プリマルチプライド(事前乗算)アルファ 映像業界 CG業界 XNA Unityの一部のシェーダ Particle/Alpha Blended Premultiply DXT2・DXT4 検索事前乗算アルファ

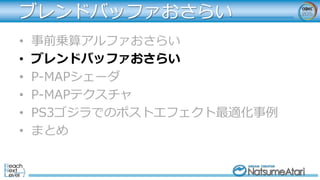

- 9. ブレンドバッファおさらい • 事前乗算アルファおさらい • ブレンドバッファおさらい • P-MAPシェーダ • P-MAPテクスチャ • PS3ゴジラでのポストエフェクト最適化事例 • まとめ
- 10. ブレンドバッファ ■CEDEC2008 “ 「METAL GEAR SOLID 4」に使われた技術等の紹介” の中で紹介されている今回の考え方のベース技術。 検索ブレンドバッファ

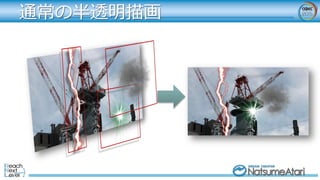

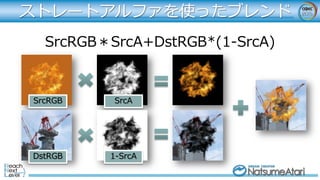

- 11. 通常の半透明描画

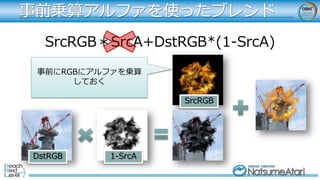

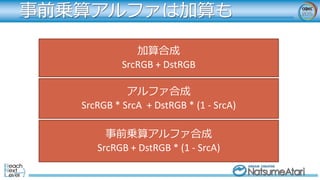

- 14. 事前乗算アルファ合成 SrcRGB + DstRGB * (1 - SrcA) 加算合成 SrcRGB + DstRGB アルファ合成 SrcRGB * SrcA + DstRGB * (1 - SrcA) 事前乗算アルファは加算も
- 15. 事前乗算アルファ合成 SrcRGB + DstRGB * (1 - SrcA) 加算合成 SrcRGB + DstRGB SrcAが０ならば加算と同じ！ 事前乗算アルファは加算も

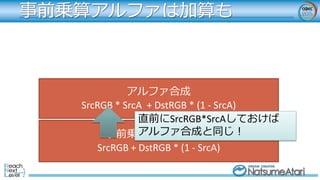

- 16. 事前乗算アルファ合成 SrcRGB + DstRGB * (1 - SrcA) アルファ合成 SrcRGB * SrcA + DstRGB * (1 - SrcA) 直前にSrcRGB*SrcAしておけば アルファ合成と同じ！ 事前乗算アルファは加算も

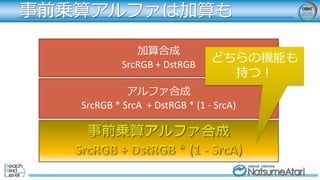

- 17. 事前乗算アルファ合成 SrcRGB + DstRGB * (1 - SrcA) 加算合成 SrcRGB + DstRGB アルファ合成 SrcRGB * SrcA + DstRGB * (1 - SrcA) 事前乗算アルファは加算も どちらの機能も 持つ！

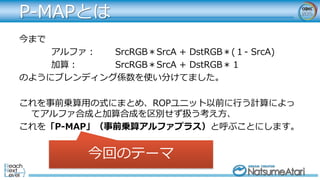

- 18. P-MAPとは 今まで アルファ： SrcRGB＊SrcA + DstRGB＊(１- SrcA) 加算： SrcRGB＊SrcA + DstRGB＊１ のようにブレンディング係数を使い分けてました。 これを事前乗算用の式にまとめ、ROPユニット以前に行う計算によっ てアルファ合成と加算合成を区別せず扱う考え方、 これを「P-MAP」（事前乗算アルファプラス）と呼ぶことにします。 今回のテーマ

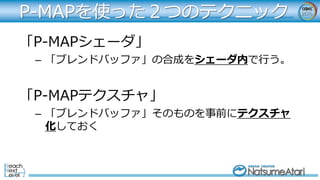

- 19. 「P-MAPシェーダ」 – 「ブレンドバッファ」の合成をシェーダ内で行う。 「P-MAPテクスチャ」 – 「ブレンドバッファ」そのものを事前にテクスチャ 化しておく P-MAPを使った２つのテクニック

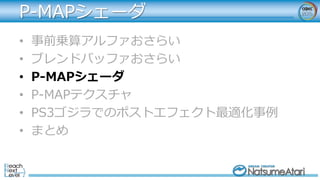

- 20. P-MAPシェーダ • 事前乗算アルファおさらい • ブレンドバッファおさらい • P-MAPシェーダ • P-MAPテクスチャ • PS3ゴジラでのポストエフェクト最適化事例 • まとめ

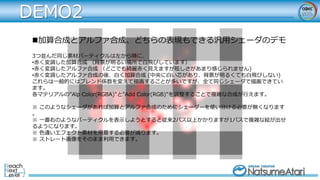

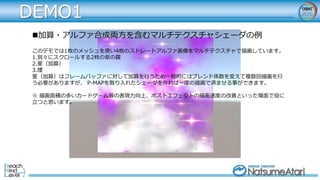

- 22. DEMO2 加算合成とアルファ合成、どちらの表現もできる汎用シェーダのデモ 3つ並んだ同じ素材パーティクルは左から順に、 •赤く変調した加算合成 （背景が明るい場所で白飛びしています） •赤く変調したアルファ合成 （どこでも綺麗赤く見えますが眩しさがあまり感じられません) •赤く変調したアルファ合成の後、白く加算合成 (中央に白い芯があり、背景が明るくても白飛びしない) これらは一般的にはブレンド係数を変えて描画することが多いですが、全て同じシェーダで描画できてい ます。 各マテリアルの"Alp Color(RGBA)"と"Add Color(RGB)"を調整することで複雑な合成が行えます。 ※ このようなシェーダがあれば加算とアルファ合成のためにシェーダーを使い分ける必要が無くなります 。 ※ 一番右のようなパーティクルを表示しようとすると従来2パス以上かかりますが1パスで複雑な絵が出せ るようになります。 ※ 色違いエフェクト素材を用意する必要が減ります。 ※ ストレート画像をそのまま利用できます。

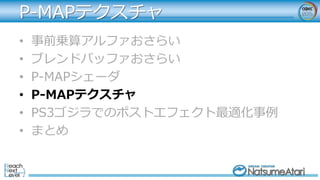

- 23. • 事前乗算アルファおさらい • ブレンドバッファおさらい • P-MAPシェーダ • P-MAPテクスチャ • PS3ゴジラでのポストエフェクト最適化事例 • まとめ P-MAPテクスチャ

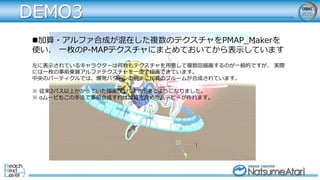

- 24. DEMO3 加算・アルファ合成が混在した複数のテクスチャをPMAP_Makerを 使い、 一枚のP-MAPテクスチャにまとめておいてから表示しています 左に表示されているキャラクターは何枚もテクスチャを用意して複数回描画するのが一般的ですが、 実際 には一枚の事前乗算アルファテクスチャを一度で描画できています。 中央のパーティクルでは、爆発パターンの前半に加算のブルームが合成されています。 ※ 従来2パス以上かかっていた描画が1パスで出来るようになりました。 ※ αムービもこの手法で事前合成すれば加算を含めたムービーが作れます。

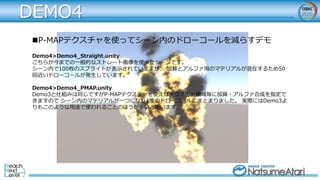

- 25. DEMO4 P-MAPテクスチャを使ってシーン内のドローコールを減らすデモ Demo4>Demo4_Straight.unity こちらが今までの一般的なストレート画像を使ったシーンです。 シーン内で100枚のスプライトが表示されていますが、 加算とアルファ用のマテリアルが混在するため50 回近いドローコールが発生しています。 Demo4>Demo4_PMAP.unity Demo3と仕組みは同じですがP-MAPテクスチャを使えばテクスチャ領域毎に加算・アルファ合成を指定で きますので シーン内のマテリアルが一つになり1度のドローコールにまとまりました。 実際にはDemo3よ りもこのような用途で使われることのほうが多いと思います。

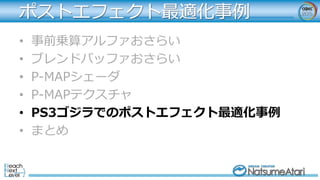

- 26. ポストエフェクト最適化事例 • 事前乗算アルファおさらい • ブレンドバッファおさらい • P-MAPシェーダ • P-MAPテクスチャ • PS3ゴジラでのポストエフェクト最適化事例 • まとめ

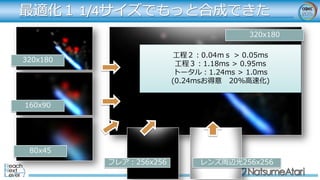

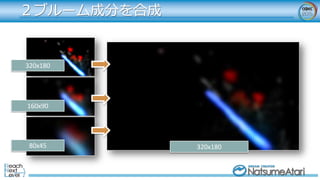

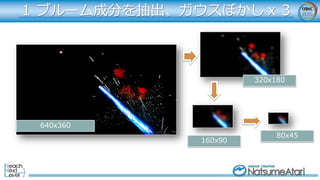

- 30. 最適化１ 1/4サイズでもっと合成できた 320x180 320x180 160x90 80x45 フレア：256x256 レンズ周辺光256x256 工程２：0.04ｍｓ > 0.05ms 工程３：1.18ms > 0.95ms トータル：1.24ms > 1.0ms (0.24msお得意 20%高速化)

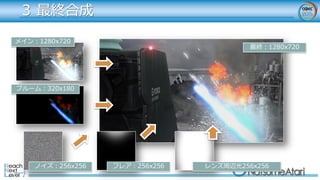

- 31. 最適化２ メインのテクスチャ入力が不要だった 最終：1280x720 ノイズ：256x256 ブルーム＋フレア＋周辺光：320x180 メイン：1280x720 工程3： 0.95ms > 0.87ms 最適化１・２トータル：1.24ms > 0.92ms (0.32ms 25%高速化) 1280x720のフレームバッファが不要になった！

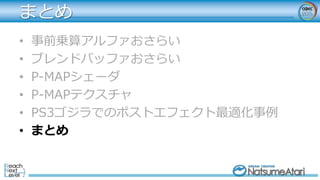

- 32. まとめ • 事前乗算アルファおさらい • ブレンドバッファおさらい • P-MAPシェーダ • P-MAPテクスチャ • PS3ゴジラでのポストエフェクト最適化事例 • まとめ

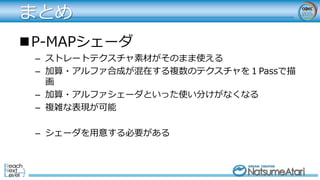

- 33. まとめ P-MAPシェーダ – ストレートテクスチャ素材がそのまま使える – 加算・アルファ合成が混在する複数のテクスチャを１Passで描 画 – 加算・アルファシェーダといった使い分けがなくなる – 複雑な表現が可能 – シェーダを用意する必要がある

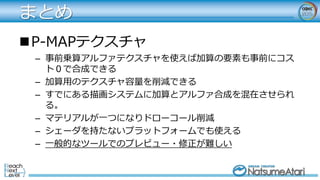

- 34. まとめ P-MAPテクスチャ – 事前乗算アルファテクスチャを使えば加算の要素も事前にコス ト０で合成できる – 加算用のテクスチャ容量を削減できる – すでにある描画システムに加算とアルファ合成を混在させられ る。 – マテリアルが一つになりドローコール削減 – シェーダを持たないプラットフォームでも使える – 一般的なツールでのプレビュー・修正が難しい

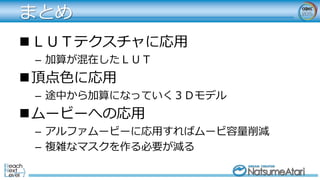

- 35. まとめ ＬＵＴテクスチャに応用 – 加算が混在したＬＵＴ 頂点色に応用 – 途中から加算になっていく３Ｄモデル ムービーへの応用 – アルファムービーに応用すればムービ容量削減 – 複雑なマスクを作る必要が減る
- 36. 補足 「P-MAPシェーダ」「P-MAPテクスチャ」はどちらも出 力直前までは浮動少数で合成されるため、 普通に何度も 整数フレームバッファに描画した場合より精度の向上が 期待できます。 「P-MAPテクスチャ」をリニアワークフローに対応する には工夫が必要になってくると考えられます。
