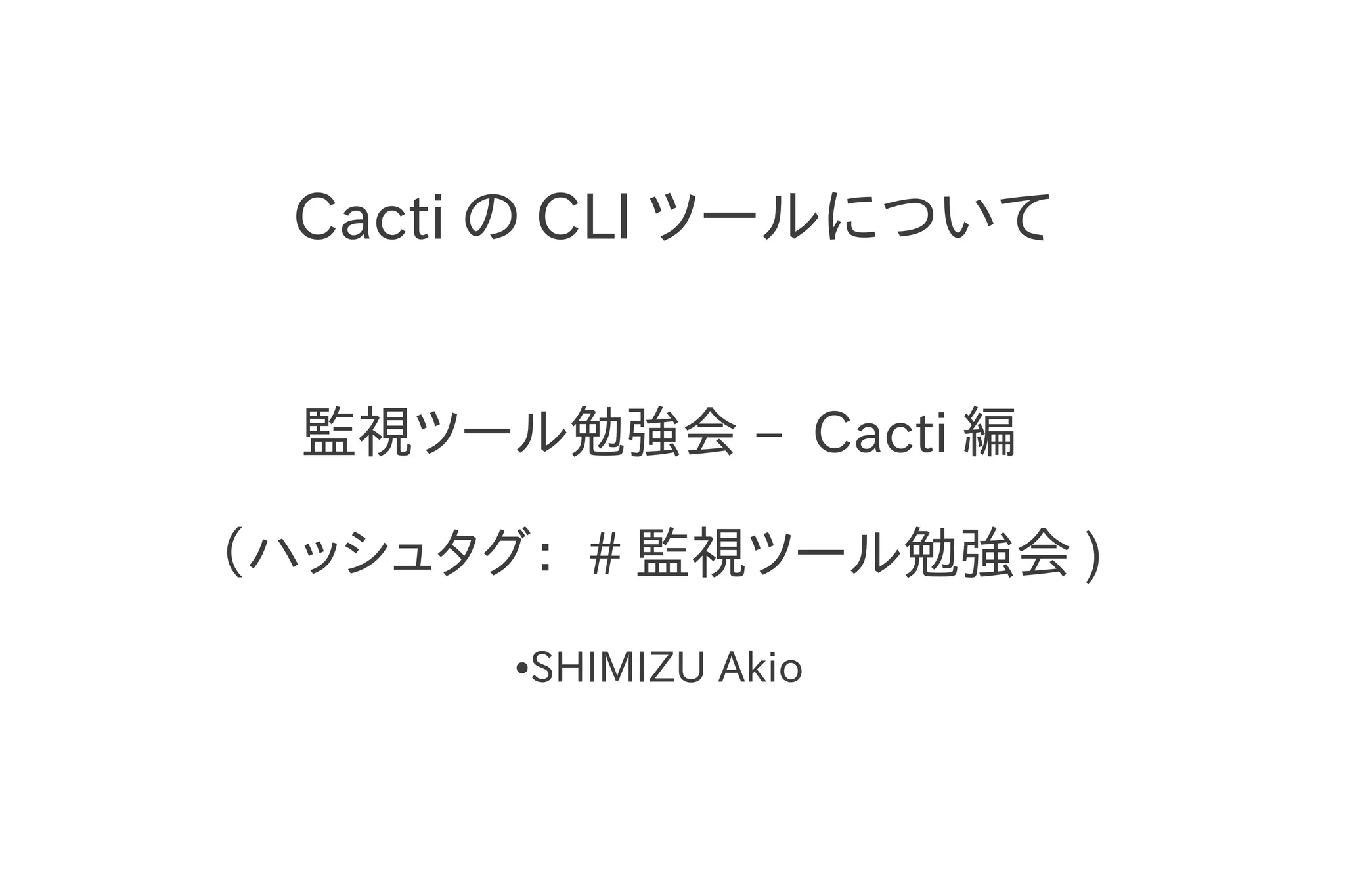

1. Cacti の CLI ツールについて
監視ツール勉強会 – Cacti 編
（ハッシュタグ： # 監視ツール勉強会 )
● SHIMIZU Akio

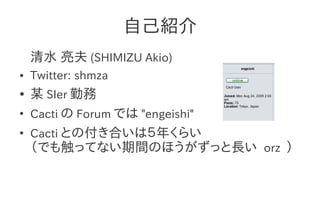

2. 自己紹介
清水 亮夫 (SHIMIZU Akio)
● Twitter: shmza
● 某 SIer 勤務
●
Cacti の Forum では "engeishi"
●
Cacti との付き合いは５年くらい
（でも触ってない期間のほうがずっと長い orz ）

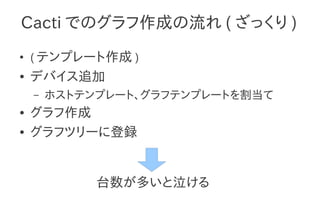

3. Cacti でのグラフ作成の流れ ( ざっくり )
●
( テンプレート作成 )
● デバイス追加
– ホストテンプレート、グラフテンプレートを割当て
● グラフ作成
● グラフツリーに登録
台数が多いと泣ける

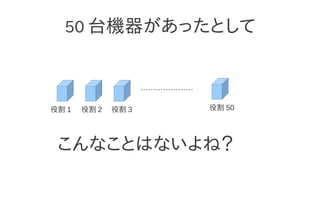

4. 50 台機器があったとして
…………………
役割 1 役割 2 役割 3 役割 50
こんなことはないよね？

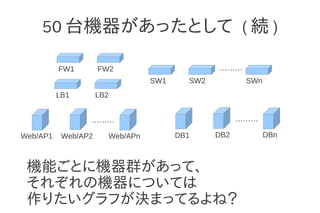

5. 50 台機器があったとして ( 続 )
FW1 FW2 ………
SW1 SW2 SWn
LB1 LB2
……… ………
Web/AP1 Web/AP2 Web/APn DB1 DB2 DBn
機能ごとに機器群があって、
それぞれの機器については
作りたいグラフが決まってるよね？

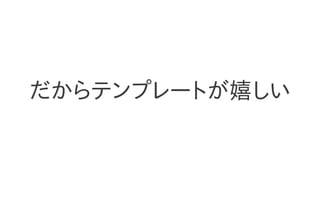

6. だからテンプレートが嬉しい

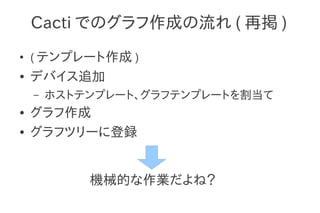

7. Cacti でのグラフ作成の流れ ( 再掲 )
●
( テンプレート作成 )
● デバイス追加
– ホストテンプレート、グラフテンプレートを割当て
● グラフ作成
● グラフツリーに登録
機械的な作業だよね？

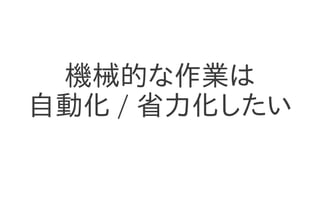

8. 機械的な作業は
自動化 / 省力化したい

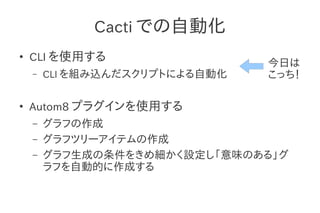

9. Cacti での自動化
●
CLI を使用する
今日は
– CLI を組み込んだスクリプトによる自動化 こっち！
●
Autom8 プラグインを使用する
– グラフの作成
– グラフツリーアイテムの作成
– グラフ生成の条件をきめ細かく設定し「意味のある」グ
ラフを自動的に作成する

10. Cacti 0.8.8a の CLI コマンド
●
<path_to_cacti>/cli 配下
– add_data_query.php – import_template.php
– add_device.php – poller_data_sources_reapply_names.php
– add_graph_template.php – poller_graphs_reapply_names.php
– add_graphs.php – poller_output_empty.php
– add_perms.php – poller_reindex_hosts.php
– add_tree.php – rebuild_poller_cache.php
– analyze_database.php – reorder_data_query.php
– convert_innodb.php – repair_database.php
– copy_user.php – repair_templates.php
– data_template_associate_rra.php – structure_rra_paths.php
– host_update_template.php – upgrade_database.php

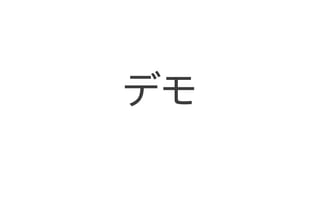

11. デモ

12. デモの流れ
● やりたいこと： ハートビーツさんのウェブサイトの
レスポンスタイムをグラフ化する
● ステップ：
– デバイス (heartbeats.jp) を作成する
– グラフを作成する
– グラフツリーに登録する

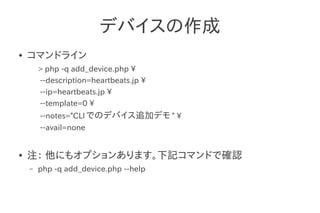

13. デバイスの作成
● コマンドライン
> php -q add_device.php
--description=heartbeats.jp
--ip=heartbeats.jp
--template=0
--notes="CLI でのデバイス追加デモ "
--avail=none
● 注： 他にもオプションあります。下記コマンドで確認
– php -q add_device.php --help

14. グラフの作成
● コマンドライン
> php -q add_graphs.php
--graph-type=cg
--graph-template-id=[id]
--host-id=[id]
--input-fields=ip=heartbeats.jp
● 注： 他にもオプションあります。下記コマンドで確認
– php -q add_graphs.php --help

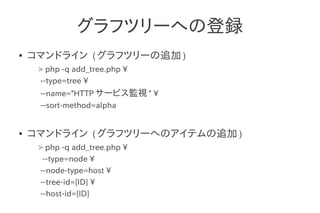

15. グラフツリーへの登録
● コマンドライン ( グラフツリーの追加 )
> php -q add_tree.php
--type=tree
--name="HTTP サービス監視 "
--sort-method=alpha
● コマンドライン ( グラフツリーへのアイテムの追加 )
> php -q add_tree.php
--type=node
--node-type=host
--tree-id=[ID]
--host-id=[ID]

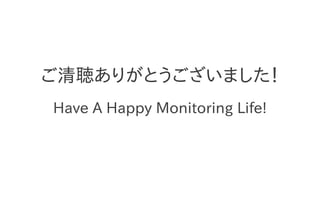

16. ご清聴ありがとうございました！
Have A Happy Monitoring Life!
