OVS(Open vSwitch) 패킷 처리 구조 분석 자료입니다.

1. Open vSwitch 패킷 처리 구조
2015.03.20
㈜파이오링크
SDN개발실 백승훈 (sh.baek@piolink.com)

2. © PIOLINK, Inc. SDN No.1

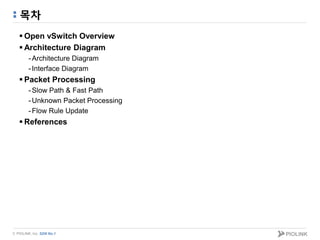

목차
 Open vSwitch Overview
 Architecture Diagram
-Architecture Diagram
-Interface Diagram
 Packet Processing
-Slow Path & Fast Path
-Unknown Packet Processing
-Flow Rule Update
 References

3. © PIOLINK, Inc. SDN No.1

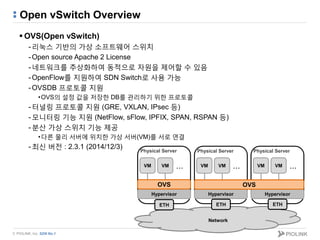

Open vSwitch Overview
 OVS(Open vSwitch)
-리눅스 기반의 가상 소프트웨어 스위치
-Open source Apache 2 License
-네트워크를 추상화하여 동적으로 자원을 제어할 수 있음
-OpenFlow를 지원하여 SDN Switch로 사용 가능
-OVSDB 프로토콜 지원
•OVS의 설정 값을 저장한 DB를 관리하기 위한 프로토콜
-터널링 프로토콜 지원 (GRE, VXLAN, IPsec 등)
-모니터링 기능 지원 (NetFlow, sFlow, IPFIX, SPAN, RSPAN 등)
-분산 가상 스위치 기능 제공
•다른 물리 서버에 위치한 가상 서버(VM)를 서로 연결
-최신 버전 : 2.3.1 (2014/12/3)
Network
VMVM …
Hypervisor Hypervisor
VMVM …
ETH ETH
Hypervisor
VMVM …
ETH
Physical Server Physical Server Physical Server
OVS OVS

4. © PIOLINK, Inc. SDN No.1
Open vSwitch Overview
 OVS 내부 구조
ovs-vswitchd(vswitchd)
openvswitch(datapath)
Network
ovsdb-server
ovsdb
ovs-dpctl ovs-appctl ovs-vsctl ovsdb-client ovsdb-tool
ovs-ofctl
Kernel space
User space
Remote
Network Device
OpenFlow를 이용한
OVS 관리 툴

5. © PIOLINK, Inc. SDN No.1
Open vSwitch Overview
 OVS 데몬 관리 툴
ovs-vswitchd(vswitchd)
openvswitch(datapath)
Network
ovsdb-server
ovsdb
ovs-dpctl ovs-appctl ovs-vsctl ovsdb-client ovsdb-tool
ovs-ofctl
Kernel space
User space
Remote
Network Device
datapath 관리 툴
OVS 데몬
vswitchd 제어를
위한 경량화된 툴
OVS 커널 모듈
ovsdb-server를 이용한
vswitchd 관리 툴

6. © PIOLINK, Inc. SDN No.1
Open vSwitch Overview
 OVS DB 관리 툴
ovs-vswitchd(vswitchd)
openvswitch(datapath)
Network
ovsdb-server
ovsdb
ovs-dpctl ovs-appctl ovs-vsctl ovsdb-client ovsdb-tool
ovs-ofctl
Kernel space
User space
Remote
Network Device
odvdb-server에 대한
CLI 제공
ovsdb 관리를 위한
CLI 제공
ovsdb를 관리하기 위한
RPC 인터페이스를 제공

7. © PIOLINK, Inc. SDN No.1
Architecture Diagram
Controller
vswitchd
(user space)
datapath
(kernel space)
Network
Open vSwitch
 Controller로부터 flow rule을 받아 flow
table을 업데이트하고 datapath에게 기존
flow rule을 삭제하도록 명령함
 datapath가 packet 처리를 위해 rule을
요청하면 flow rule을 제공함
 Network 장비와 packet을 교환함
 Packet은 갖고 있는 flow rule에 따라
처리됨
 입력된 packet과 매치(match)되는
flow rule을 갖고 있지 않은 경우 upcall
과정을 통해 flow rule을 가져옴
(Upcall : datapath에서 vswitchd에게 요청하는 작업)

8. © PIOLINK, Inc. SDN No.1

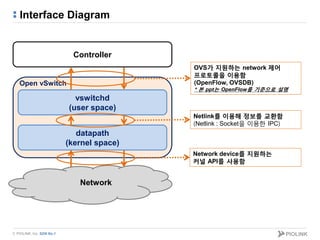

Interface Diagram
Controller
vswitchd
(user space)
datapath
(kernel space)
Network
Open vSwitch
Netlink를 이용해 정보를 교환함
(Netlink : Socket을 이용한 IPC)
Network device를 지원하는
커널 API를 사용함
OVS가 지원하는 network 제어
프로토콜을 이용함
(OpenFlow, OVSDB)
* 본 ppt는 OpenFlow를 기준으로 설명

9. © PIOLINK, Inc. SDN No.1
Slow Path & Fast Path
datapath의 packet 처리 방식에는
Slow Path와 Fast Path 두 가지가 존재함
1. Slow Path : vswitchd에게 flow
rule을 받아 packet을 처리함.
(datapath가 packet에 대한 flow
rule을 갖고 있지 않은 경우)
2. Fast Path : Slow Path를 통해
가져온 flow rule로 datapath에서
바로 packet을 처리함
Controller
vswitchd
(user space)
datapath
(kernel space)
Network
Open vSwitch
1. Slow Path
2. Fast Path
*뒷장의 unknown packet processing과 같음

10. © PIOLINK, Inc. SDN No.1
Unknown Packet Processing
datapath가 수신한 packet의 flow rule을
갖고 있지 않은 경우 vswitchd 로부터
flow rule을 가져오는 과정
1. Packet 수신을 위한 device 및
이벤트 핸들러 등록
2. Packet 수신 후 unknown packet을
판별해 upcall 처리
3. vswitchd가 unknown packet에
대한 flow rule 결정
4. Flow rule을 datapath에 전달
Controller
vswitchd
(user space)
datapath
(kernel space)
Network
Open vSwitch
1.
2.
3.
4.
*뒷장부터 위 순서를 OVS 함수로 정리

11. © PIOLINK, Inc. SDN No.1

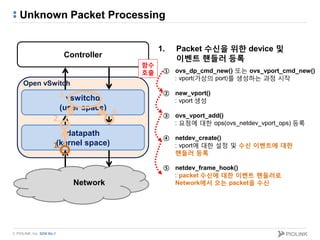

Unknown Packet Processing
1. Packet 수신을 위한 device 및
이벤트 핸들러 등록Controller
vswitchd
(user space)
datapath
(kernel space)
Network
Open vSwitch
1.
2.
3.
4.
① ovs_dp_cmd_new() 또는 ovs_vport_cmd_new()
: vport(가상의 port)를 생성하는 과정 시작
② new_vport()
: vport 생성
③ ovs_vport_add()
: 요청에 대한 ops(ovs_netdev_vport_ops) 등록
④ netdev_create()
: vport에 대한 설정 및 수신 이벤트에 대한
핸들러 등록
⑤ netdev_frame_hook()
: packet 수신에 대한 이벤트 핸들러로
Network에서 오는 packet을 수신
함수
호출

12. © PIOLINK, Inc. SDN No.1

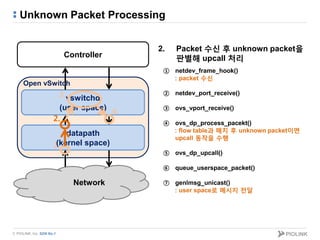

Unknown Packet Processing
2. Packet 수신 후 unknown packet을
판별해 upcall 처리Controller
vswitchd
(user space)
datapath
(kernel space)
Network
Open vSwitch
1.
2.
3.
4.
① netdev_frame_hook()
: packet 수신
② netdev_port_receive()
③ ovs_vport_receive()
④ ovs_dp_process_pacekt()
: flow table과 매치 후 unknown packet이면
upcall 동작을 수행
⑤ ovs_dp_upcall()
⑥ queue_userspace_packet()
⑦ genlmsg_unicast()
: user space로 메시지 전달

13. © PIOLINK, Inc. SDN No.1
Unknown Packet Processing
3. vswitchd가 unknown packet에 대한
flow rule 결정Controller
vswitchd
(user space)
datapath
(kernel space)
Network
Open vSwitch
1.
2.
3.
4.
① updif_upcall_handler()
: 폴링 방식으로 upcall을 대기하는 스레드
② recv_upcalls()
→ dpif_recv()
: datapath에서 data를 수신
→ process_upcall()
: unknown packet에 대한 upcall
인지 확인
③ handle_upcall()
: 새로운 flow rule을 datapath로 전달하기 위한
명령어 생성
④ dpif_operate()
: 새로운 flow rule을 datapath로 전달하는
작업 시작

14. © PIOLINK, Inc. SDN No.1

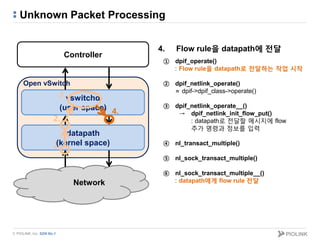

Unknown Packet Processing
4. Flow rule을 datapath에 전달
Controller
vswitchd
(user space)
datapath
(kernel space)
Network
Open vSwitch
1.
2.
3.
4.
① dpif_operate()
: Flow rule을 datapath로 전달하는 작업 시작
② dpif_netlink_operate()
= dpif->dpif_class->operate()
③ dpif_netlink_operate__()
→ dpif_netlink_init_flow_put()
: datapath로 전달할 메시지에 flow
추가 명령과 정보를 입력
④ nl_transact_multiple()
⑤ nl_sock_transact_multiple()
⑥ nl_sock_transact_multiple__()
: datapath에게 flow rule 전달

15. © PIOLINK, Inc. SDN No.1

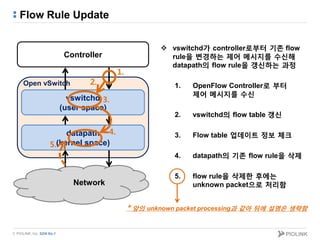

Flow Rule Update
Controller
vswitchd
(user space)
datapath
(kernel space)
Network
Open vSwitch
1.
 vswitchd가 controller로부터 기존 flow
rule을 변경하는 제어 메시지를 수신해
datapath의 flow rule을 갱신하는 과정
1. OpenFlow Controller로 부터
제어 메시지를 수신
2. vswitchd의 flow table 갱신
3. Flow table 업데이트 정보 체크
4. datapath의 기존 flow rule을 삭제
5. flow rule을 삭제한 후에는
unknown packet으로 처리함
2.
3.
4.
5.
* 앞의 unknown packet processing과 같아 뒤에 설명은 생략함

16. © PIOLINK, Inc. SDN No.1
Flow Rule Update
Controller
vswitchd
(user space)
datapath
(kernel space)
Network
Open vSwitch
1.
1. OpenFlow Controller로 부터
제어 메시지를 수신
① ofproto_run()
② connmgr_run()
③ ofconn_run()
④ rconn_recv()
⑤ vconn_recv()
⑥ do_recv()
⑦ vconn_stream_recv__()
⑧ stream_recv()
⑨ fd_recv()
: controller로부터 메시지를 수신
2.
3.
4.
5.

17. © PIOLINK, Inc. SDN No.1
Flow Rule Update
Controller
vswitchd
(user space)
datapath
(kernel space)
Network
Open vSwitch
1.
2. vswitchd의 flow table 갱신
① ofconn_run()
② handle_openflow()
③ handle_openflow__()
④ handle_flow_mod()
⑤ handle_flow_mod__()
⑥ add_flow()
: vswitchd의 flow table에 controller로부터
받은 새로운 flow rule을 추가 또는 수정
2.
3.
4.
5.

18. © PIOLINK, Inc. SDN No.1
Flow Rule Update
Controller
vswitchd
(user space)
datapath
(kernel space)
Network
Open vSwitch
1.
3. Flow table 업데이트 정보 체크
① udpif_revalidator()
: 주기적으로 flow table을 체크하는 스레드
② revalidate()
: flow table 체크 시작
③ revalidate_ukey()
→ xlate_actions()
: flow table에서 정보 가져옴
④ ofpbuf_equal()
: flow table 업데이트 유무 확인
2.
3.
4.
5.

19. © PIOLINK, Inc. SDN No.1
Flow Rule Update
Controller
vswitchd
(user space)
datapath
(kernel space)
Network
Open vSwitch
1.
4. datapath의 기존 flow rule을 삭제
① revalidate()
→ delete_op_init()
② push_ukey_ops__()
③ dpif_operate()
④ dpif_netlink_operate()
= dpif->dpif_class->operate()
⑤ dpif_netlink_operate__()
→ dpif_netlink_init_flow_del()
: datapath에게 전달하는 메시지에
flow 삭제 명령과 필요한 정보를 입력
⑥ nl_transact_multiple()
⑦ nl_sock_transact_multiple()
⑧ nl_sock_transact_multiple__()
: datapath에게 삭제 명령 전달
2.
3.
4.
5.

20. © PIOLINK, Inc. SDN No.1
References
 http://www.openvswitch.org/
 https://github.com/openvswitch/ovs/
 http://en.wikipedia.org/wiki/Open_vSwitch
 http://www.slideshare.net/rajdeep/openvswitch-deep-dive
 http://dpdk.org/
 http://www.apache.org/
 http://www.xenproject.org/
 https://www.openstack.org/
 http://www.linux-kvm.org/page/Main_Page
 https://www.opennetworking.org/sdn-resources/openflow
