البناء نظام الحوائط الحامله أولى عماره

1. ‫بنظام‬ ‫البناء‬
‫الحوائط‬
‫الحاملة‬
‫اشراف‬ ‫تحت‬
‫الدكتور‬
/
‫هنداوي‬ ‫هشام‬ ‫دكتور‬
/
‫طاحون‬ ‫دعاء‬ ‫دكتور‬

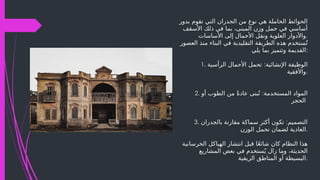

2. ‫بدور‬ ‫تقوم‬ ‫التي‬ ‫الجدران‬ ‫من‬ ‫نوع‬ ‫هي‬ ‫الحاملة‬ ‫الحوائط‬
‫األسقف‬ ‫ذلك‬ ‫في‬ ‫بما‬ ،‫المبنى‬ ‫وزن‬ ‫حمل‬ ‫في‬ ‫أساسي‬
‫األساسات‬ ‫إلى‬ ‫األحمال‬ ‫ونقل‬ ‫العلوية‬ ‫واألدوار‬.
‫العصور‬ ‫منذ‬ ‫البناء‬ ‫في‬ ‫التقليدية‬ ‫الطريقة‬ ‫هذه‬ ‫ستخدم‬ُ‫ت‬
‫يلي‬ ‫بما‬ ‫وتتميز‬ ‫القديمة‬:
1. :
‫الرأسية‬ ‫األحمال‬ ‫تحمل‬ ‫اإلنشائية‬ ‫الوظيفة‬
‫واألفقية‬.
2. :
‫أو‬ ‫الطوب‬ ‫من‬ ً‫ة‬‫عاد‬ ‫بنى‬ُ‫ت‬ ‫المستخدمة‬ ‫المواد‬
‫الحجر‬
3. :
‫بالجدران‬ ‫مقارنة‬ ‫سماكة‬ ‫أكثر‬ ‫تكون‬ ‫التصميم‬
‫الوزن‬ ‫تحمل‬ ‫لضمان‬ ‫العادية‬.
‫الخرسانية‬ ‫الهياكل‬ ‫انتشار‬ ‫قبل‬ ‫ا‬ً‫ع‬‫شائ‬ ‫كان‬ ‫النظام‬ ‫هذا‬
‫المشاريع‬ ‫بعض‬ ‫في‬ ‫ستخدم‬ُ‫ي‬ ‫زال‬ ‫وما‬ ،‫الحديثة‬
‫الريفية‬ ‫المناطق‬ ‫أو‬ ‫البسيطة‬.

3. ‫بالموقع‬ ‫التنفيذ‬ ‫إجراءات‬
:
1. ) (
‫المنسوب‬ ‫الروبير‬
2. ‫الثابتة‬ ‫النقطة‬
3. ) (
‫التحليقة‬ ‫الخنزيرة‬

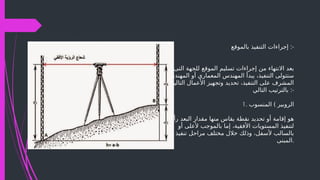

4. ‫بالموقع‬ ‫التنفيذ‬ ‫إجراءات‬ :-
‫التى‬ ‫للجهة‬ ‫الموقع‬ ‫تسليم‬ ‫إجراءات‬ ‫من‬ ‫االنتهاء‬ ‫بعد‬
‫المهندس‬ ‫أو‬ ‫المعماري‬ ‫المهندس‬ ‫يبدأ‬ ،‫التنفيذ‬ ‫ستتولى‬
‫التالية‬ ‫األعمال‬ ‫وتجهيز‬ ‫تحديد‬ ،‫التنفيذ‬ ‫على‬ ‫المشرف‬
‫التالي‬ ‫بالترتيب‬ :-
1. )
‫المنسوب‬ ‫الروبير‬
ً‫رأسيا‬ ‫البعد‬ ‫مقدار‬ ‫منها‬ ‫يقاس‬ ‫نقطة‬ ‫تحديد‬ ‫أو‬ ‫إقامة‬ ‫هو‬
‫أو‬ ‫ألعلى‬ ‫بالموجب‬ ‫إما‬ ،‫األفقية‬ ‫المستويات‬ ‫لتنفيذ‬
‫تنفيذ‬ ‫مراحل‬ ‫مختلف‬ ‫خالل‬ ‫وذلك‬ ،‫ألسفل‬ ‫بالسالب‬
‫المبنى‬.

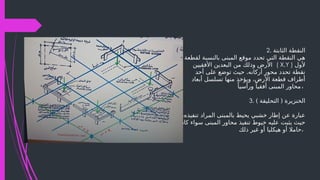

5. 2. ‫الثابتة‬ ‫النقطة‬
‫لقطعة‬ ‫بالنسبة‬ ‫المبنى‬ ‫موقع‬ ‫تحدد‬ ‫التي‬ ‫النقطة‬ ‫هي‬
‫األفقيين‬ ‫البعدين‬ ‫من‬ ‫وذلك‬ ‫األرض‬ ( X,Y ) ‫ألول‬
.
‫أحد‬ ‫على‬ ‫توضع‬ ‫حيث‬ ‫أركانه‬ ‫محور‬ ‫تحدد‬ ‫نقطة‬
‫أبعاد‬ ‫تسلسل‬ ‫منها‬ ‫ويؤخذ‬ ،‫األرض‬ ‫قطعة‬ ‫أطراف‬
ً‫ورأسيا‬ ً‫أفقيا‬ ‫المبنى‬ ‫محاور‬،
3. ) (
‫التحليقة‬ ‫الخنزيرة‬
،‫تنفيذه‬ ‫المراد‬ ‫بالمبنى‬ ‫يحيط‬ ‫خشبي‬ ‫إطار‬ ‫عن‬ ‫عبارة‬
‫كان‬ ‫سواء‬ ‫المبنى‬ ‫محاور‬ ‫تنفيذ‬ ‫خيوط‬ ‫عليه‬ ‫يثبت‬ ‫حيث‬
‫ذلك‬ ‫غير‬ ‫أو‬ ‫هيكليا‬ ‫أو‬ ‫حامال‬،

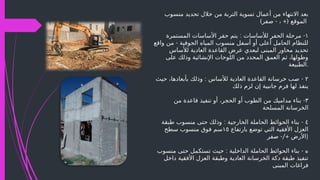

6. ‫منسوب‬ ‫تحديد‬ ‫خالل‬ ‫من‬ ‫التربة‬ ‫تسوية‬ ‫أعمال‬ ‫من‬ ‫االنتهاء‬ ‫بعد‬
) - +(
‫صفر‬ ، ‫الموقع‬
١
: -
‫المستمرة‬ ‫األساسات‬ ‫حفر‬ ‫يتم‬ ‫لألساسات‬ ‫الحفر‬ ‫مرحلة‬
-
‫واقع‬ ‫من‬ ‫الجوفية‬ ‫المياه‬ ‫منسوب‬ ‫أسفل‬ ‫أو‬ ‫أعلى‬ ‫الحامل‬ ‫للنظام‬
‫لألساس‬ ‫العادية‬ ‫القاعدة‬ ‫عرض‬ ‫لبعدي‬ ‫المبنى‬ ‫محاور‬ ‫تحديد‬
‫على‬ ‫وذلك‬ ‫اإلنشائية‬ ‫اللوحات‬ ‫من‬ ‫المحدد‬ ‫العمق‬ ‫ثم‬ ،‫وطولها‬
‫الطبيعة‬.
٢
: -
‫حيث‬ ،‫بأبعادها‬ ‫وذلك‬ ‫لألساس‬ ‫العادية‬ ‫القاعدة‬ ‫خرسانة‬ ‫صب‬
‫ذلك‬ ‫لزم‬ ‫إن‬ ‫جانبية‬ ‫فرم‬ ‫لها‬ ‫ينفذ‬
٣
-
‫من‬ ‫قاعدة‬ ‫تنفيذ‬ ‫أو‬ ،‫الحجر‬ ‫أو‬ ‫الطوب‬ ‫من‬ ‫مداميك‬ ‫بناء‬
‫المسلحة‬ ‫الخرسانة‬
٤
: -
‫طبقة‬ ‫منسوب‬ ‫حتى‬ ‫وذلك‬ ‫الخارجية‬ ‫الحاملة‬ ‫الحوائط‬ ‫بناء‬
‫بارتفاع‬ ‫توضع‬ ‫التي‬ ‫األفقية‬ ‫العزل‬
١٥
‫سطح‬ ‫منسوب‬ ‫فوق‬ ‫سم‬
-/+
‫صفر‬ ‫)األرض‬
: -
‫منسوب‬ ‫حتى‬ ‫تستكمل‬ ‫حيث‬ ‫الداخلية‬ ‫الحاملة‬ ‫الحوائط‬ ‫بناء‬ ‫ه‬
‫داخل‬ ‫األفقية‬ ‫العزل‬ ‫وطبقة‬ ‫العادية‬ ‫الخرسانة‬ ‫دكة‬ ‫طبقة‬ ‫تنفيذ‬
‫المبنى‬ ‫فراغات‬

7. ٦
: -

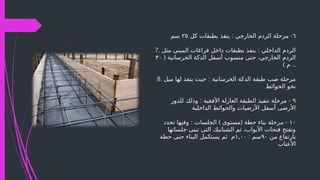

‫كل‬ ‫بطبقات‬ ‫ينفذ‬ ‫الخارجي‬ ‫الردم‬ ‫مرحلة‬
٢٥
‫سم‬
7. :
‫مثل‬ ‫المبنى‬ ‫فراغات‬ ‫داخل‬ ‫بطبقات‬ ‫ينفذ‬ ‫الداخلي‬ ‫الردم‬
( ‫الخرسانية‬ ‫الدكة‬ ‫أسفل‬ ‫منسوب‬ ‫حتى‬ ،‫الخارجي‬ ‫الردم‬
٣٠
) .
‫م‬ .
8. :
‫ميل‬ ‫لها‬ ‫ينفذ‬ ‫حيث‬ ‫الخرسانية‬ ‫الدكة‬ ‫طبقة‬ ‫صب‬ ‫مرحلة‬
‫الحوائط‬ ‫نحو‬
٩
: -
‫للدور‬ ‫وذلك‬ ‫األفقية‬ ‫العازلة‬ ‫الطبقة‬ ‫تنفيذ‬ ‫مرحلة‬
‫الداخلية‬ ‫والحوائط‬ ‫األرضيات‬ ‫أسفل‬ ‫األرضى‬
١٠
: ) ( -
‫تحدد‬ ‫وفيها‬ ‫الجلسات‬ ‫مستوى‬ ‫حطة‬ ‫بناء‬ ‫مرحلة‬
‫جلساتها‬ ‫تبنى‬ ‫التى‬ ‫الشبابيك‬ ‫ثم‬ ،‫األبواب‬ ‫فتحات‬ ‫وتفتح‬
‫من‬ ‫بارتفاع‬
٩٠
: ‫سم‬
,
١ ٠٠
‫حطة‬ ‫حتى‬ ‫البناء‬ ‫يستكمل‬ ‫ثم‬ ‫م‬
‫األعتاب‬

8. ۱۱ - :

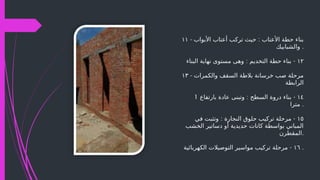

‫األبواب‬ ‫أعتاب‬ ‫تركب‬ ‫حيث‬ ‫األعتاب‬ ‫حطة‬ ‫بناء‬
‫والشبابيك‬ .
١٢
: -
‫البناء‬ ‫نهاية‬ ‫مستوى‬ ‫وهى‬ ‫التخديم‬ ‫حطة‬ ‫بناء‬
۱۳ - ‫والكمرات‬ ‫السقف‬ ‫بالطة‬ ‫خرسانة‬ ‫صب‬ ‫مرحلة‬
‫الرابطة‬
١٤
: -
‫بارتفاع‬ ‫عادة‬ ‫وتبنى‬ ‫السطح‬ ‫دروة‬ ‫بناء‬
1
‫مترا‬ .
١٥
: -
‫في‬ ‫وتثبت‬ ‫النجارة‬ ‫حلوق‬ ‫تركيب‬ ‫مرحلة‬
‫الخشب‬ ‫دساتير‬ ‫أو‬ ‫حديدية‬ ‫كانات‬ ‫بواسطة‬ ‫المباني‬
‫المقطرن‬.
١٦
-
‫الكهربائية‬ ‫التوصيالت‬ ‫مواسير‬ ‫تركيب‬ ‫مرحلة‬ .

9. ۱۸ - :

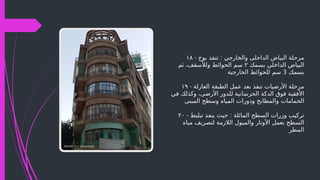

‫بوج‬ ‫تنفذ‬ ‫والخارجي‬ ‫الداخلى‬ ‫البياض‬ ‫مرحلة‬
‫بسمك‬ ‫الداخلي‬ ‫البياض‬
٢
‫ثم‬ ،‫ولألسقف‬ ‫الحوائط‬ ‫سم‬
‫بسمك‬
3
‫الخارجية‬ ‫للحوائط‬ ‫سم‬
۱۹ - ‫العازلة‬ ‫الطبقة‬ ‫عمل‬ ‫بعد‬ ‫تنفذ‬ ‫األرضيات‬ ‫مرحلة‬
‫في‬ ‫وكذلك‬ ،‫األرضى‬ ‫للدور‬ ‫الخرسانية‬ ‫الدكة‬ ‫فوق‬ ‫األفقية‬
‫المبنى‬ ‫وسطح‬ ‫المياه‬ ‫ودورات‬ ‫والمطابخ‬ ‫الحمامات‬
۲۰ - :
‫تبليط‬ ‫ينفذ‬ ‫حيث‬ ‫المائلة‬ ‫السطح‬ ‫وزرات‬ ‫تركيب‬
‫مياه‬ ‫لتصريف‬ ‫الالزمة‬ ‫والميول‬ ‫األوتار‬ ‫بعمل‬ ‫السطح‬
‫المطر‬

10. ۲۱ - :

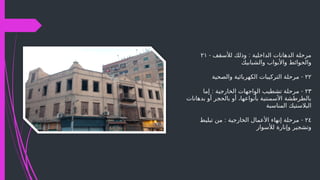

‫لألسقف‬ ‫وذلك‬ ‫الداخلية‬ ‫الدهانات‬ ‫مرحلة‬
‫والشبابيك‬ ‫واألبواب‬ ‫والحوائط‬
٢٢
-
‫والصحية‬ ‫الكهربائية‬ ‫التركيبات‬ ‫مرحلة‬
٢٣
: -
‫إما‬ ‫الخارجية‬ ‫الواجهات‬ ‫تشطيب‬ ‫مرحلة‬
‫بدهانات‬ ‫أو‬ ‫بالحجر‬ ‫أو‬ ،‫بأنواعها‬ ‫األسمنتية‬ ‫بالطرطشة‬
‫المناسبة‬ ‫البالستيك‬
٢٤
: -
‫تبليط‬ ‫من‬ ‫الخارجية‬ ‫األعمال‬ ‫إنهاء‬ ‫مرحلة‬
‫لألسوار‬ ‫وإنارة‬ ‫وتشجير‬

11. ‫الحاملة‬ ‫الحوائط‬ ‫لمباني‬ ‫العامة‬ ‫الخصائص‬ :-
. )‫الثابت‬ ‫الذاتي‬ ‫المواد‬ ‫وزن‬ ‫الميتة‬ ‫األحمال‬ ‫تنقل‬
)
‫حالة‬ ‫في‬ ،‫المتغير‬ ‫واألثاث‬ ‫اإلنسان‬ ‫وزن‬ ‫والحية‬
‫ثم‬ ،،‫الحوائط‬ ‫إلى‬ ‫األسقف‬ ‫من‬ ‫المتعددة‬ ‫األدوار‬
‫المستمر‬ ‫األساس‬ ‫إلى‬ ‫تصل‬ ‫حتى‬ ،‫تليها‬ ‫التي‬ ‫إلى‬
‫الحوائط‬ ‫تحت‬.
‫نظام‬ ‫في‬ ‫الكبيرة‬ ‫الشبابيك‬ ‫فتحات‬ ‫تضعف‬
،‫التحميل‬ ‫على‬ ‫اإلنشائية‬ ‫قوتها‬ ‫الحاملة‬ ‫الحوائط‬
‫يميل‬ ‫بحيث‬ ‫مسطحها‬ ‫من‬ ‫اإلقالل‬ ‫يجب‬ ‫لذلك‬
‫كبير‬ ‫وارتفاعها‬ ‫صغير‬ ‫عرضها‬ ‫فيكون‬ ،‫لالستطالة‬
ً‫نسبيا‬.
‫تصميم‬ ‫في‬ ‫داخلية‬ ‫تعديالت‬ ‫أية‬ ‫عمل‬ ‫يجب‬ ‫ال‬
‫عدم‬ ‫لضمان‬ ،‫اإلنشاءات‬ ‫من‬ ‫النوع‬ ‫هذا‬ ‫فراغات‬
‫المبنى‬ ‫انهيار‬.

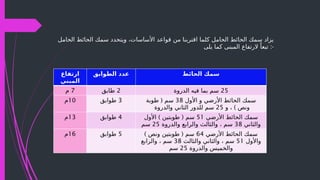

12. ‫الحامل‬ ‫الحائط‬ ‫سمك‬ ‫ويتحدد‬ ،‫األساسات‬ ‫قواعد‬ ‫من‬ ‫اقتربنا‬ ‫كلما‬ ‫الحامل‬ ‫الحائط‬ ‫سمك‬ ‫يزاد‬
‫يلى‬ ‫كما‬ ‫المبنى‬ ‫الرتفاع‬ ً‫تبعا‬ :-
‫ارتفاع‬
‫المبني‬
‫الطوابق‬ ‫عدد‬ ‫الحائط‬ ‫سمك‬
7
‫م‬ 2
‫طابق‬ 25
‫الدروة‬ ‫فيه‬ ‫بما‬ ‫سم‬
10
‫م‬ 3
‫طوابق‬ ‫األول‬ ‫و‬ ‫األرضي‬ ‫الحائط‬ ‫سمك‬
38
(
‫طوبة‬ ‫سم‬
)
‫و‬ ، ‫ونص‬
25
‫والدروة‬ ‫الثاني‬ ‫للدور‬ ‫سم‬
13
‫م‬ 4
‫طوابق‬ ‫األرضي‬ ‫الحائط‬ ‫سمك‬
51
) (
‫األول‬ ‫طوبتين‬ ‫سم‬
‫والثاني‬
38
‫والدروة‬ ‫والرابع‬ ‫والثالث‬ ، ‫سم‬
25
‫سم‬
16
‫م‬ 5
‫طوابق‬ ‫األرضي‬ ‫الحائط‬ ‫سمك‬
64
) (
‫ونص‬ ‫طوبتين‬ ‫سم‬
‫واألول‬
51
‫والثالث‬ ‫والثاني‬ ، ‫سم‬
38
‫والرابع‬ ، ‫سم‬
‫والدروة‬ ‫والخميس‬
25
‫سم‬

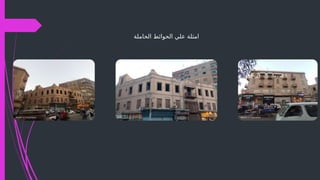

13. ‫الحاملة‬ ‫الحوائط‬ ‫علي‬ ‫امثلة‬

14. ‫الطالب‬ ‫عمل‬
‫المغربي‬ ‫عبده‬ ‫محمود‬
‫غانم‬ ‫احمد‬ ‫محمد‬
‫شوالي‬ ‫محمد‬ ‫احمد‬
