- 1. TING 1 KHBTERAS BAB 3 :ELEKTRIK blog cikguziana78 http://tipsonline78.blogspot.com designed by cikguziana78 1 26/12/2012
- 2. Tenaga elektrik dibekalkanoleh: designed by cikguziana78 2 26/12/2012

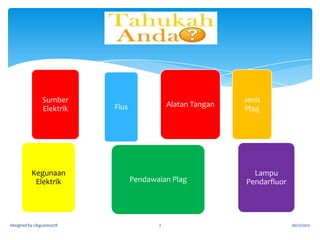

- 3. Sumber Elektrik Kegunaan Elektrik designed by cikguziana78 AlatanTangan Fius Pendawaian Plag 3 Jenis Plag Lampu Pendarfluor 26/12/2012

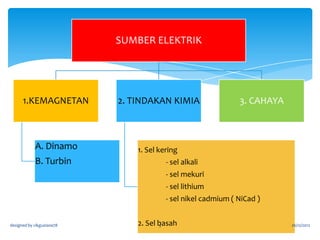

- 4. SUMBER ELEKTRIK 1.KEMAGNETAN 2. TINDAKANKIMIA A. Dinamo 1. Sel kering B. Turbin 3. CAHAYA - sel alkali - sel mekuri - sel lithium - sel nikel cadmium ( NiCad ) designed by cikguziana78 2. Sel basah 4 26/12/2012

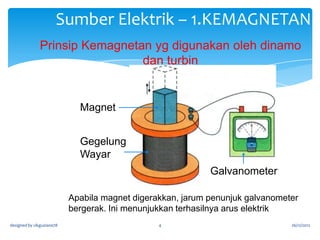

- 5. Sumber Elektrik –1.KEMAGNETAN Prinsip Kemagnetan yg digunakan oleh dinamo dan turbin Magnet Gegelung Wayar Galvanometer Apabila magnet digerakkan, jarum penunjuk galvanometer bergerak. Ini menunjukkan terhasilnya arus elektrik designed by cikguziana78 5 26/12/2012

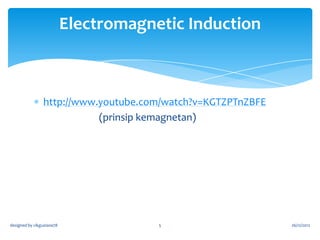

- 6. Electromagnetic Induction http://www.youtube.com/watch?v=KGTZPTnZBFE (prinsip kemagnetan) designedby cikguziana78 6 26/12/2012

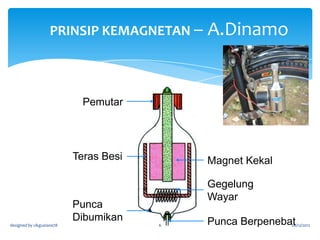

- 7. PRINSIP KEMAGNETAN –A.Dinamo Pemutar Teras Besi Magnet Kekal Gegelung Wayar Punca Dibumikan designed by cikguziana78 7 Punca Berpenebat 26/12/2012

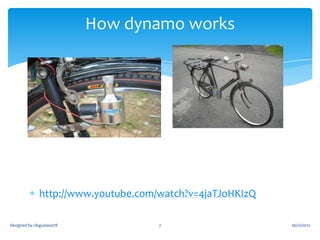

- 8. How dynamo works http://www.youtube.com/watch?v=4jaTJoHKIzQ designedby cikguziana78 8 26/12/2012

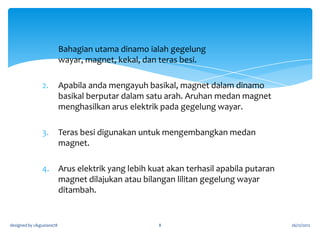

- 9. 1. Bahagian utama dinamoialah gegelung wayar, magnet, kekal, dan teras besi. 2. Apabila anda mengayuh basikal, magnet dalam dinamo basikal berputar dalam satu arah. Aruhan medan magnet menghasilkan arus elektrik pada gegelung wayar. 3. Teras besi digunakan untuk mengembangkan medan magnet. 4. Arus elektrik yang lebih kuat akan terhasil apabila putaran magnet dilajukan atau bilangan lilitan gegelung wayar ditambah. designed by cikguziana78 9 26/12/2012

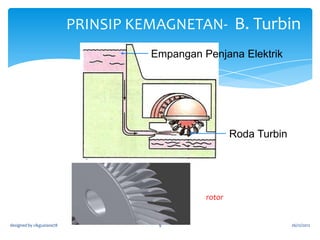

- 10. PRINSIP KEMAGNETAN- B.Turbin Empangan Penjana Elektrik Roda Turbin rotor designed by cikguziana78 10 26/12/2012

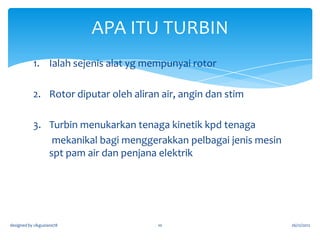

- 11. APA ITU TURBIN 1.Ialah sejenis alat yg mempunyai rotor 2. Rotor diputar oleh aliran air, angin dan stim 3. Turbin menukarkan tenaga kinetik kpd tenaga mekanikal bagi menggerakkan pelbagai jenis mesin spt pam air dan penjana elektrik designed by cikguziana78 11 26/12/2012

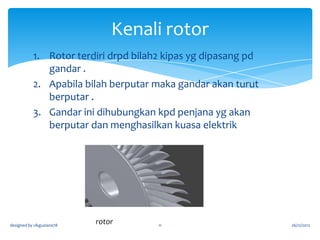

- 12. Kenali rotor 1. Rotorterdiri drpd bilah2 kipas yg dipasang pd gandar . 2. Apabila bilah berputar maka gandar akan turut berputar . 3. Gandar ini dihubungkan kpd penjana yg akan berputar dan menghasilkan kuasa elektrik designed by cikguziana78 rotor 12 26/12/2012

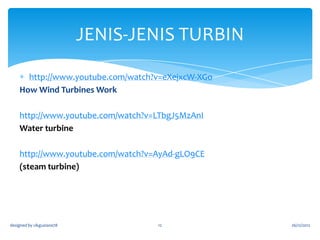

- 13. JENIS-JENIS TURBIN http://www.youtube.com/watch?v=eXejxcW-XGo How WindTurbines Work http://www.youtube.com/watch?v=LTbgJ5MzAnI Water turbine http://www.youtube.com/watch?v=AyAd-gLO9CE (steam turbine) designed by cikguziana78 13 26/12/2012

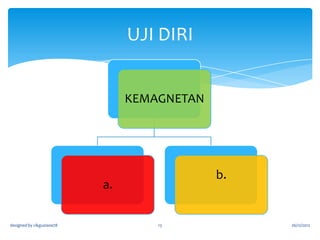

- 14. UJI DIRI KEMAGNETAN b. a. designed bycikguziana78 14 26/12/2012

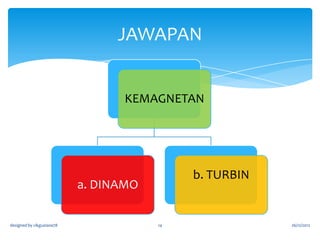

- 15. JAWAPAN KEMAGNETAN b. TURBIN a. DINAMO designedby cikguziana78 15 26/12/2012

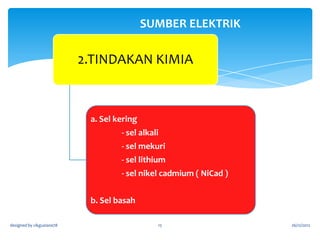

- 16. SUMBER ELEKTRIK 2.TINDAKAN KIMIA a.Sel kering - sel alkali - sel mekuri - sel lithium - sel nikel cadmium ( NiCad ) b. Sel basah designed by cikguziana78 16 26/12/2012

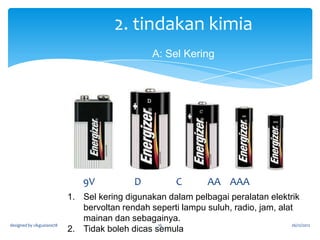

- 17. 2. tindakan kimia A:SEL KERING a. Sel kering digunakan dalam pelbagai peralatan elektrik bervoltan rendah seperti lampu suluh, radio, jam, alat mainan dan sebagainya. b. Tidak boleh dicas semula designed by cikguziana78 17 26/12/2012

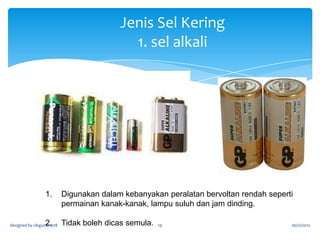

- 18. Jenis Sel Kering 1.sel alkali 1. Digunakan dalam kebanyakan peralatan bervoltan rendah seperti permainan kanak-kanak, lampu suluh dan jam dinding. 2. Tidak boleh dicas semula. designed by cikguziana78 18 26/12/2012
- 19. A. Sel Kering-keratan rentas Batang Karbon (Punca Positif) Kertas Keras Elektrolit (Campuran Mangan Dioksida dan Ammonium Klorida) Kertas Penebat designed by cikguziana78 19 Bekas Zink (Punca Negatif) 26/12/2012

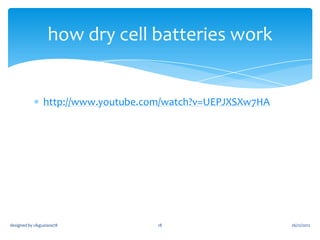

- 20. how dry cellbatteries work http://www.youtube.com/watch?v=UEPJXSXw7HA designed by cikguziana78 20 26/12/2012

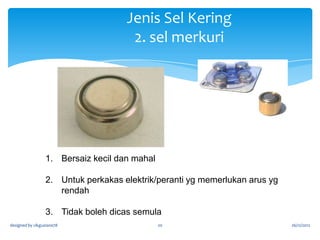

- 21. Jenis Sel Kering 2.sel merkuri 1. Bersaiz kecil dan mahal 2. Untuk perkakas elektrik/peranti yg memerlukan arus yg rendah 3. Tidak boleh dicas semula designed by cikguziana78 21 26/12/2012

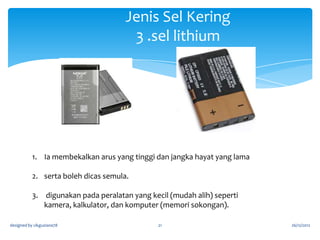

- 22. Jenis Sel Kering 3.sel lithium 1. Ia membekalkan arus yang tinggi dan jangka hayat yang lama 2. serta boleh dicas semula. 3. digunakan pada peralatan yang kecil (mudah alih) seperti kamera, dan komputer (memori sokongan). designed by cikguziana78 22 26/12/2012

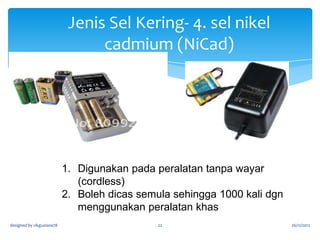

- 23. Jenis Sel Kering-4. sel nikel cadmium (NiCad) 1. Digunakan pada peralatan tanpa wayar (cordless) 2. Boleh dicas semula sehingga 1000 kali dgn menggunakan peralatan khas designed by cikguziana78 23 26/12/2012

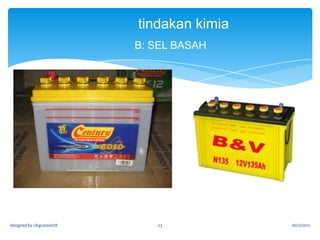

- 24. tindakan kimia B: SELBASAH designed by cikguziana78 24 26/12/2012

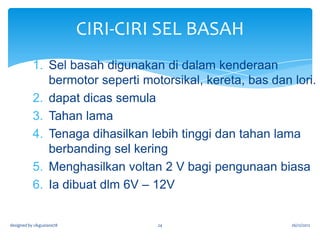

- 25. CIRI-CIRI SEL BASAH 1.Sel basah digunakan di dalam kenderaan bermotor seperti motorsikal, kereta, bas dan lori. 2. dapat dicas semula 3. Tahan lama 4. Tenaga dihasilkan lebih tinggi dan tahan lama berbanding sel kering 5. Menghasilkan voltan 2 V bagi pengunaan biasa 6. Ia dibuat dlm 6V – 12V designed by cikguziana78 25 26/12/2012

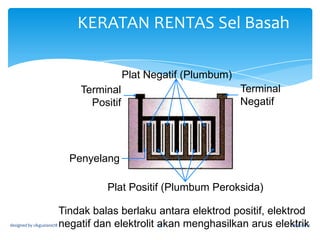

- 26. KERATAN RENTAS SelBasah Plat Negatif (Plumbum) Terminal Positif Terminal Negatif Penyelang Plat Positif (Plumbum Peroksida) Tindak balas berlaku antara elektrod positif, elektrod designed by cikguziana78 negatif dan elektrolit akan menghasilkan arus elektrik 26 26/12/2012
- 27. BARANG ELEKTRIK MESTIBERCOP SIRIM DAN JBE (JABATAN BEKALAN ELEKTRIK ) designed by cikguziana78 27 26/12/2012

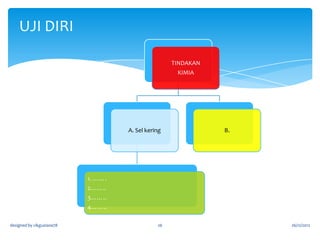

- 28. UJI DIRI TINDAKAN KIMIA A. Selkering B. 1. ……. 2…….. 3…….. 4…….. designed by cikguziana78 28 26/12/2012

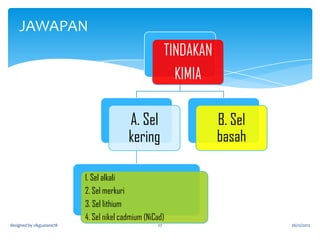

- 29. JAWAPAN TINDAKAN KIMIA A. Sel kering B. Sel basah 1.Sel alkali 2. Sel merkuri 3. Sel lithium 4. Sel nikel cadmium (NiCad) designed by cikguziana78 29 26/12/2012
- 30. Sumber Elektrik –3. CAHAYA Sel Solar designed by cikguziana78 Bahan kimia seperti selenium, natrium dan kalium dapat ditukarkan kepada tenaga elektrik apabila menerima pancaran cahaya. Prinsip ini digunakan dalam sel solar pada kalkulator dan pada meter 30 26/12/2012 dedahan cahaya untuk kamera.
- 31. Pengenalan Kuasa Solar 1.Tenaga Solar merupakan cahaya yang muncul dari matahari. 2. Tenaga solar boleh dimanfaatkanoleh salah satu cara yang paling umum dengan menggunakan sel photovoltaic. 3. Photovoltaicadalah teknologi tenaga solar yang menggunakan sifat-sifat unik semikonduktor tertentu. 4. Sistem Photovoltaic adalah satu sistem elektrik yang terdiri daripada pelbagai modul PV dan lain-lain komponen elektrik. designed by cikguziana78 31 26/12/2012
- 32. Tujuan Penggunaan KuasaSolar - Untuk membuat kesan yang positif terhadap alam sekitar - Untuk membangunkan teknologi hijau dengan menggunakan tenaga solar - untuk mengurangkan pencemaran di seluruh dunia. - Untuk memanfaatkan tenaga solar di kawasan pedalaman yang sukar dihubungi dengan talian kuasa elektrik. - Untuk mengurangkan penggunaan elektrik di rumah dan pejabat dengan menggantikan sumber tenaga. - Untuk mendapatkan faedah kewangan sekarang dan pada masa akan datang designed by cikguziana78 32 26/12/2012

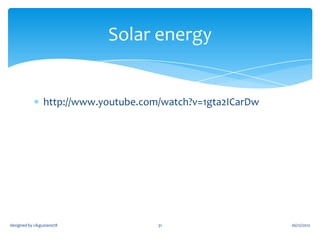

- 33. Solar energy designed bycikguziana78 33 26/12/2012

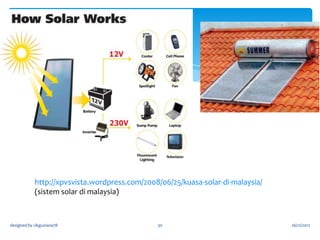

- 34. http://xpvsvista.wordpress.com/2008/06/25/kuasa-solar-di-malaysia/ (sistem solar dimalaysia) designed by cikguziana78 34 26/12/2012
- 35.
- 36. Kereta solar Basikal solar designedby cikguziana78 36 26/12/2012

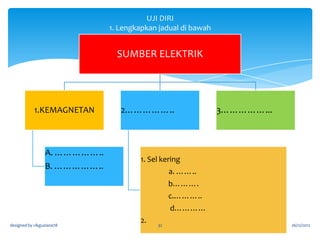

- 37. UJI DIRI 1. Lengkapkanjadual di bawah SUMBER ELEKTRIK 1.KEMAGNETAN A. …………….. 2…………….. 3……………... 1. Sel kering a. …….. B. …………….. b………. c.……….. d………… 2. …………….. designed by cikguziana78 37 26/12/2012

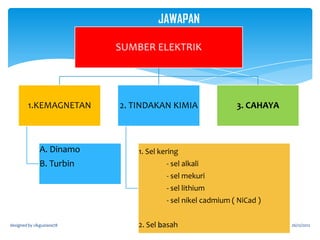

- 38. JAWAPAN SUMBER ELEKTRIK 1.KEMAGNETAN 2. TINDAKANKIMIA A. Dinamo 1. Sel kering B. Turbin 3. CAHAYA - sel alkali - sel mekuri - sel lithium - sel nikel cadmium ( NiCad ) designed by cikguziana78 2. Sel 38 basah 26/12/2012

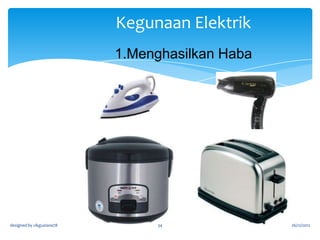

- 39. Kegunaan Elektrik 1.Menghasilkan Haba designedby cikguziana78 39 26/12/2012

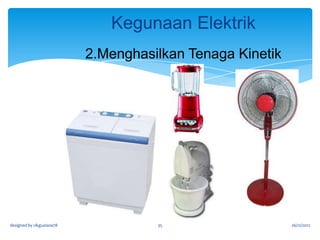

- 40. Kegunaan Elektrik 2.Menghasilkan TenagaKinetik designed by cikguziana78 40 26/12/2012

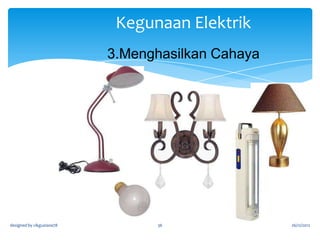

- 41. Kegunaan Elektrik 3.Menghasilkan Cahaya designedby cikguziana78 41 26/12/2012

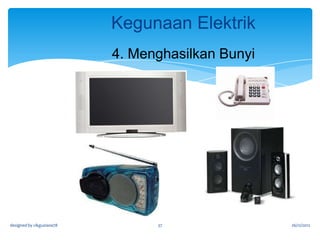

- 42. Kegunaan Elektrik 4. MenghasilkanBunyi designed by cikguziana78 42 26/12/2012

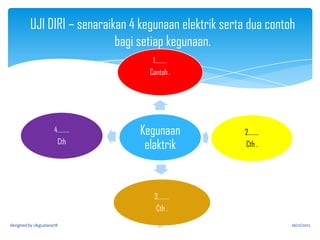

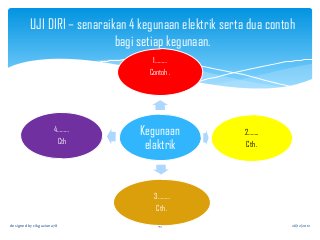

- 43. UJI DIRI –senaraikan 4 kegunaan elektrik serta dua contoh bagi setiap kegunaan. 1……… Contoh . 4……… Cth Kegunaan elaktrik 2…….. Cth . 3……… Cth . designed by cikguziana78 43 26/12/2012

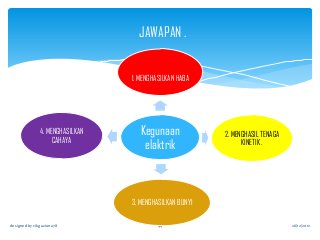

- 44. JAWAPAN . 1. MENGHASILKANHABA 4. MENGHASILKAN CAHAYA Kegunaan elaktrik 2. MENGHASIL TENAGA KINETIK . 3. MENGHASILKAN BUNYI designed by cikguziana78 44 26/12/2012

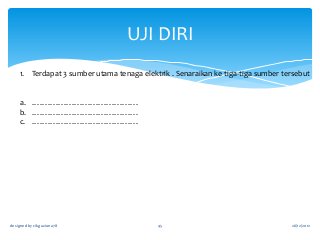

- 45. UJI DIRI 1. Terdapat3 sumber utama tenaga elektrik . Senaraikan ke tiga-tiga sumber tersebut a. …………………………………. b. …………………………………. c. …………………………………. designed by cikguziana78 45 26/12/2012
- 46. SEKIAN TERIMA KASIH blogcikguziana78 http://tipsonline78.blogspot.com designed by cikguziana78 46 26/12/2012
