ATC301 AWS re:Invent 2017/11/27 - 1 Million Bids in 100ms - Using AWS to Power Your Real-time Bidder 翻訳

© 2017, Amazon Web Services, Inc. or its Affiliates. All rights reserved.
AWS re:Invent
1 Million Bids in 100ms—Using AWS
to Power Your Real-time Bidder
R a m K u m a r R e n g a s w a m y , C o - f o u n d e r a n d C T O , B e e s w a x
E r i c k D a m e , S o l u t i o n s A r c h i t e c t , A W S
•A T C 3 0 1
•N o v e m b e r 2 7 , 2 0 1 7

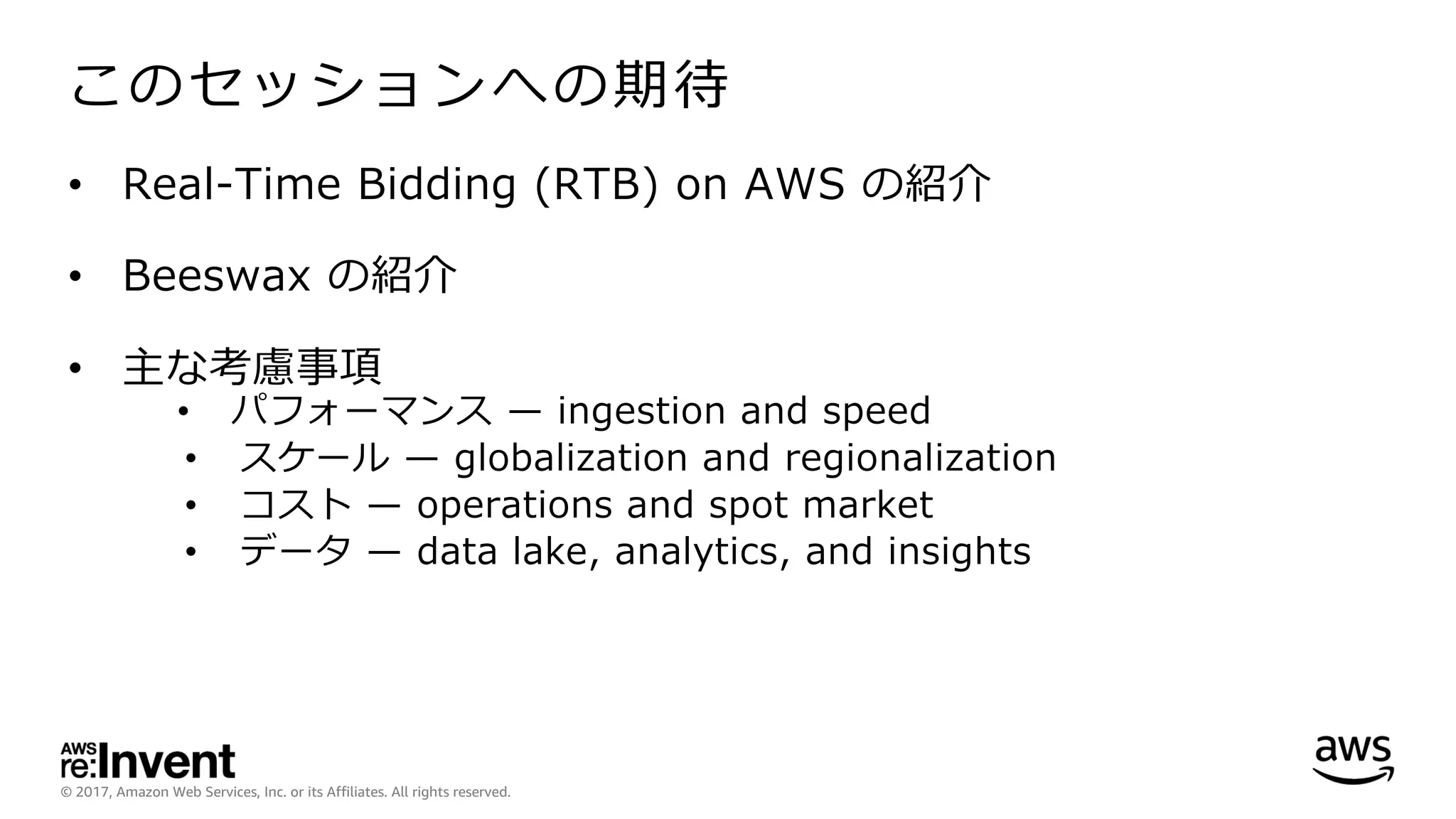

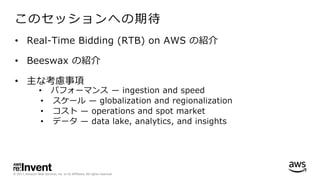

このセッションへの期待
• Real-Time Bidding (RTB) on AWS の紹介
• Beeswax の紹介
• 主な考慮事項
• パフォーマンス ̶ ingestion and speed
• スケール ̶ globalization and regionalization
• コスト ̶ operations and spot market
• データ ̶ data lake, analytics, and insights

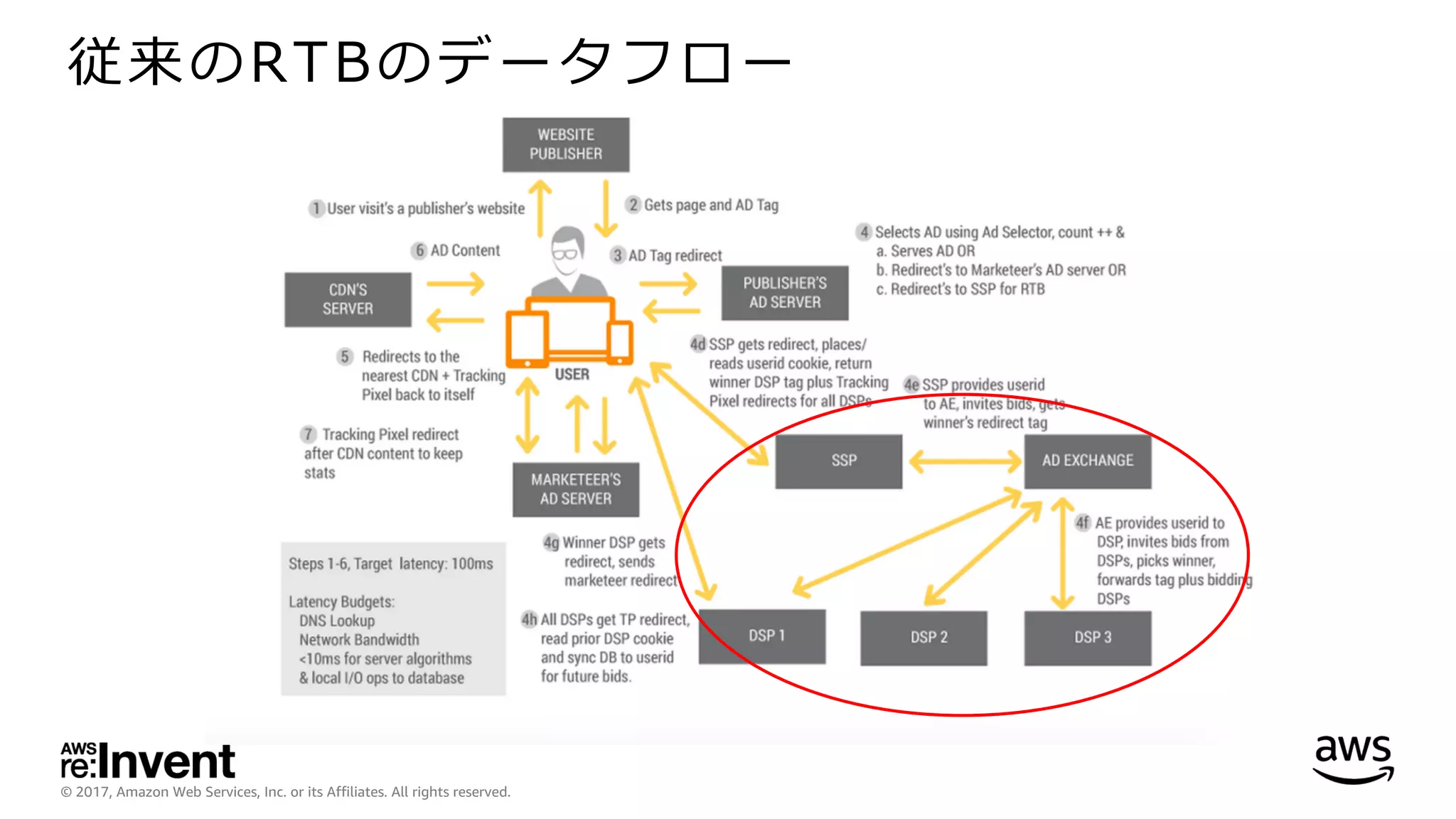

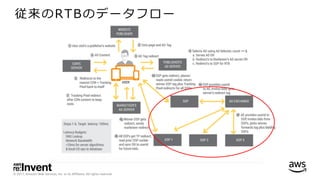

従来のRTBのデータフロー

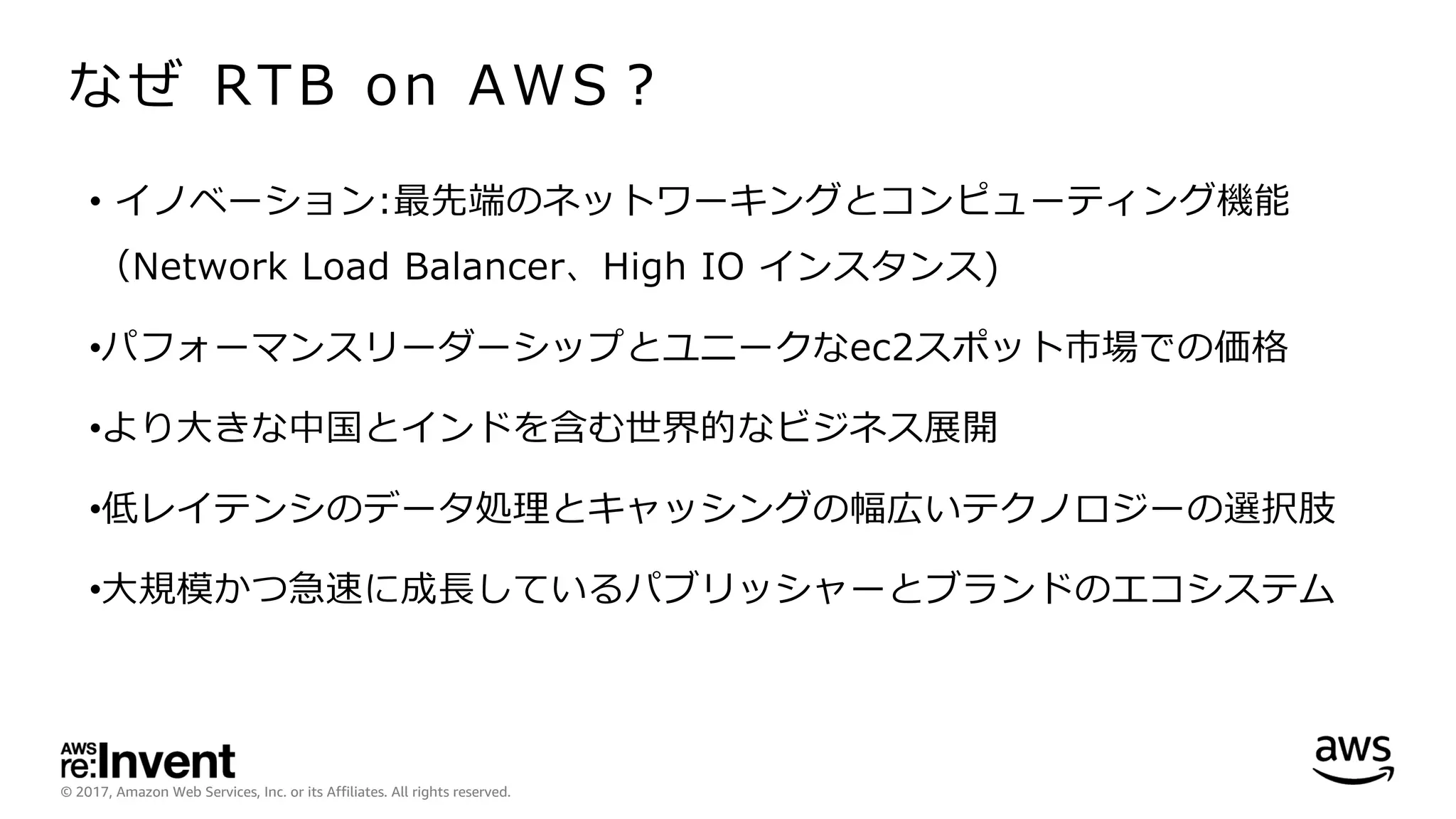

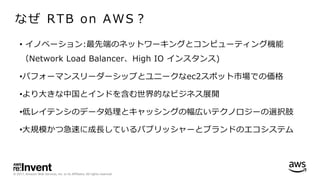

なぜ RTB on AWS？
• イノベーション:最先端のネットワーキングとコンピューティング機能
（Network Load Balancer、High IO インスタンス)
•パフォーマンスリーダーシップとユニークなec2スポット市場での価格
•より⼤きな中国とインドを含む世界的なビジネス展開
•低レイテンシのデータ処理とキャッシングの幅広いテクノロジーの選択肢
•⼤規模かつ急速に成⻑しているパブリッシャーとブランドのエコシステム

Beeswax̶about us
Ari Paparo
CEO
Ram Rengaswamy
CTO
Shamim Samadi
CPO
GLOBAL
OFFICES
CUSTOMERS
FOUNDERSINVESTORS
Angel Investors from:
NEW YORK LONDON SAN FRANCISCO
(coming soon)
FreeWheel
AOL
Admeld
Google
Adelphic
Right Media
MOAT
Maxifier
DoubleClick
MediaMath
LiveRamp
MoPub
Twitter
Millennial
Quigo
Yieldmo

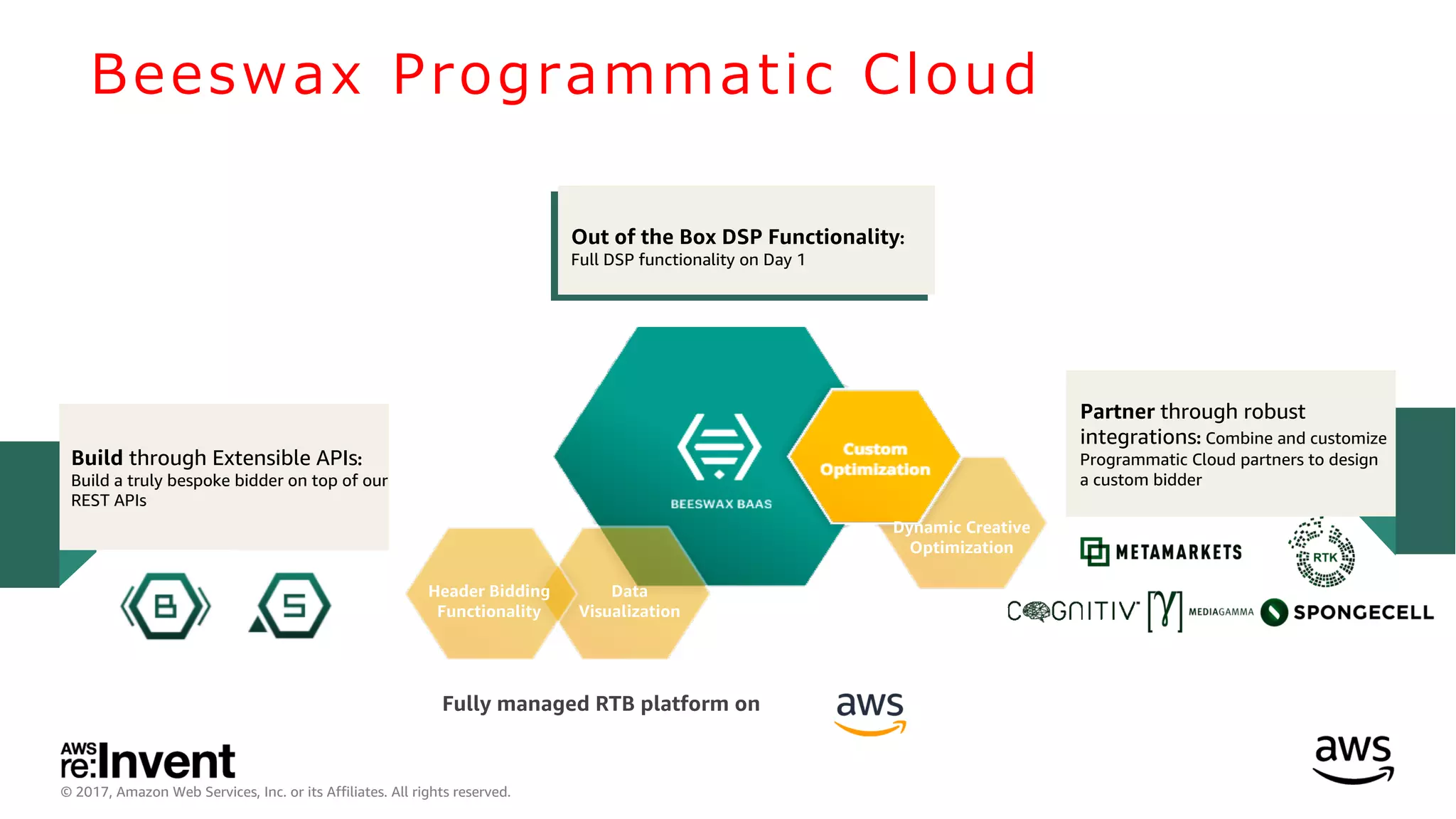

Beeswax Programmatic Cloud
Out of the Box DSP Functionality:
Full DSP functionality on Day 1
Partner through robust
integrations: Combine and customize
Programmatic Cloud partners to design
a custom bidder
Build through Extensible APIs:
Build a truly bespoke bidder on top of our
REST APIs
Header Bidding
Functionality
Data
Visualization
Dynamic Creative
Optimization
Fully managed RTB platform on

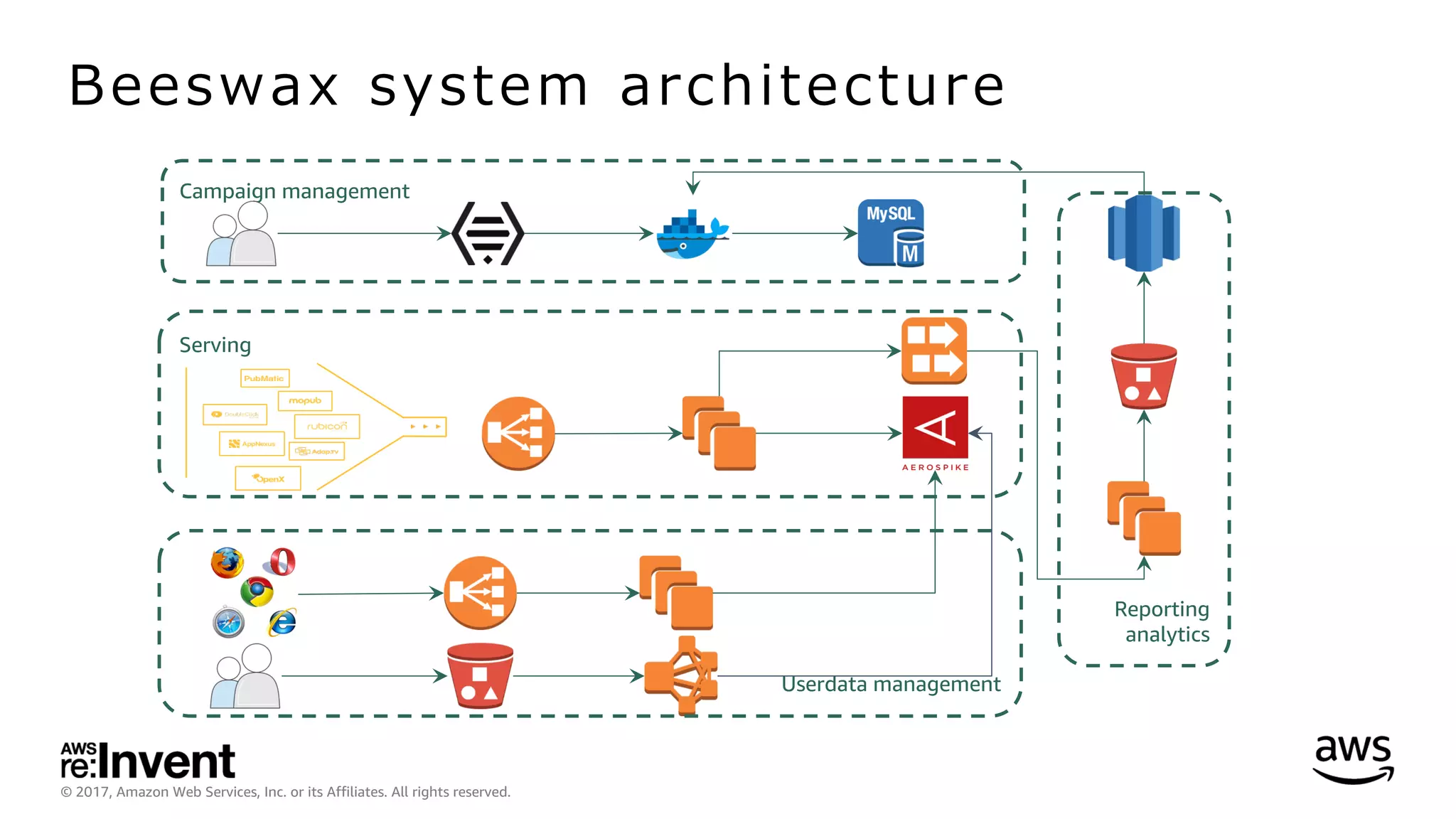

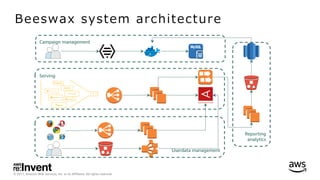

Beeswax system architecture
Campaign management
Serving
Userdata management
Reporting
analytics

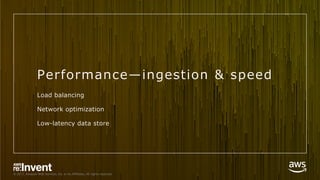

Performance̶ingestion & speed
Load balancing
Network optimization
Low-latency data store

Traffic ingestion
Image from: http://www.autoguide.com/

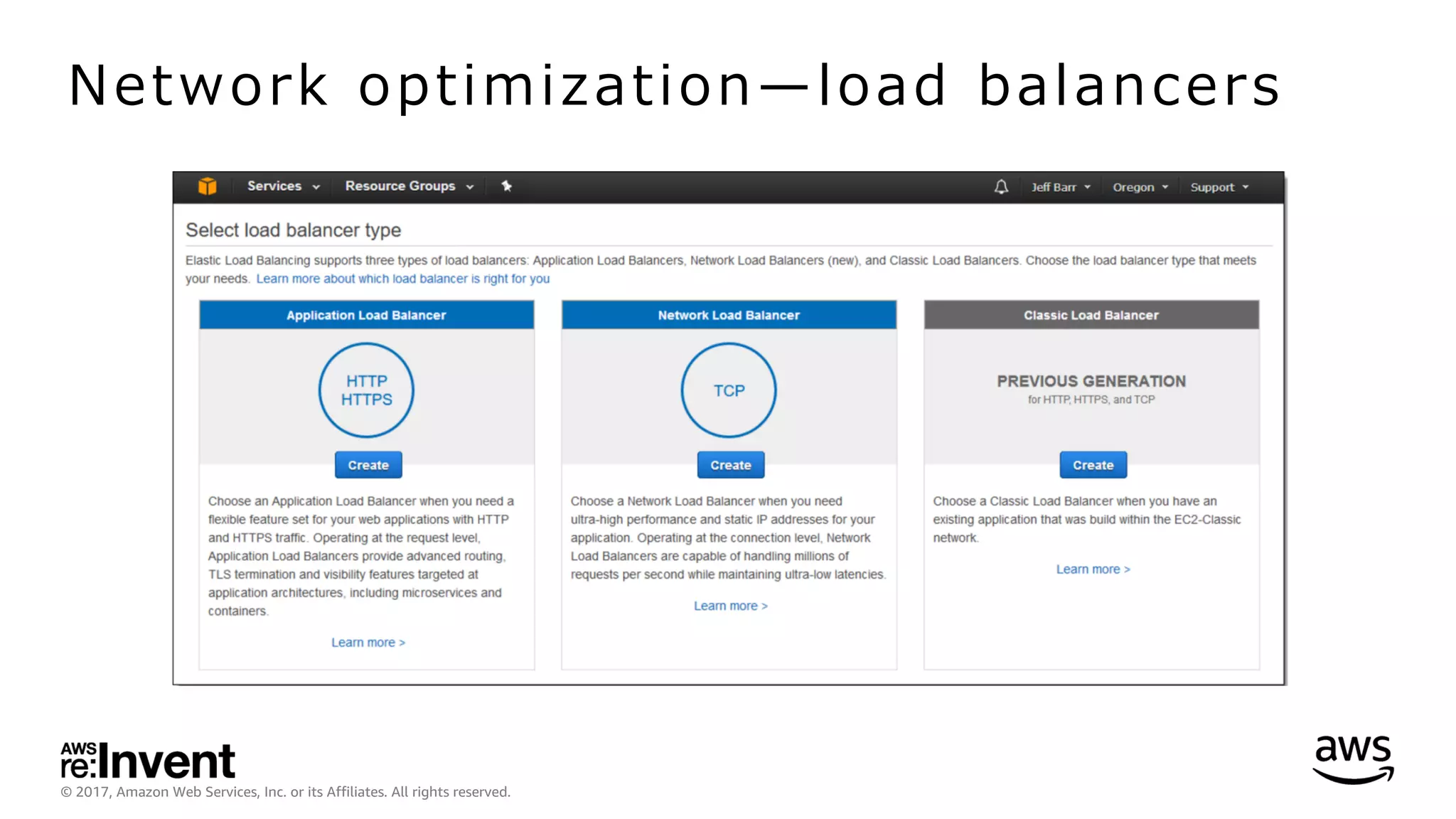

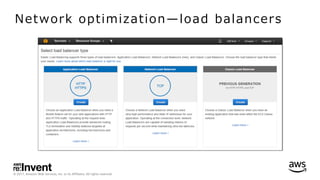

Network optimization̶load balancers

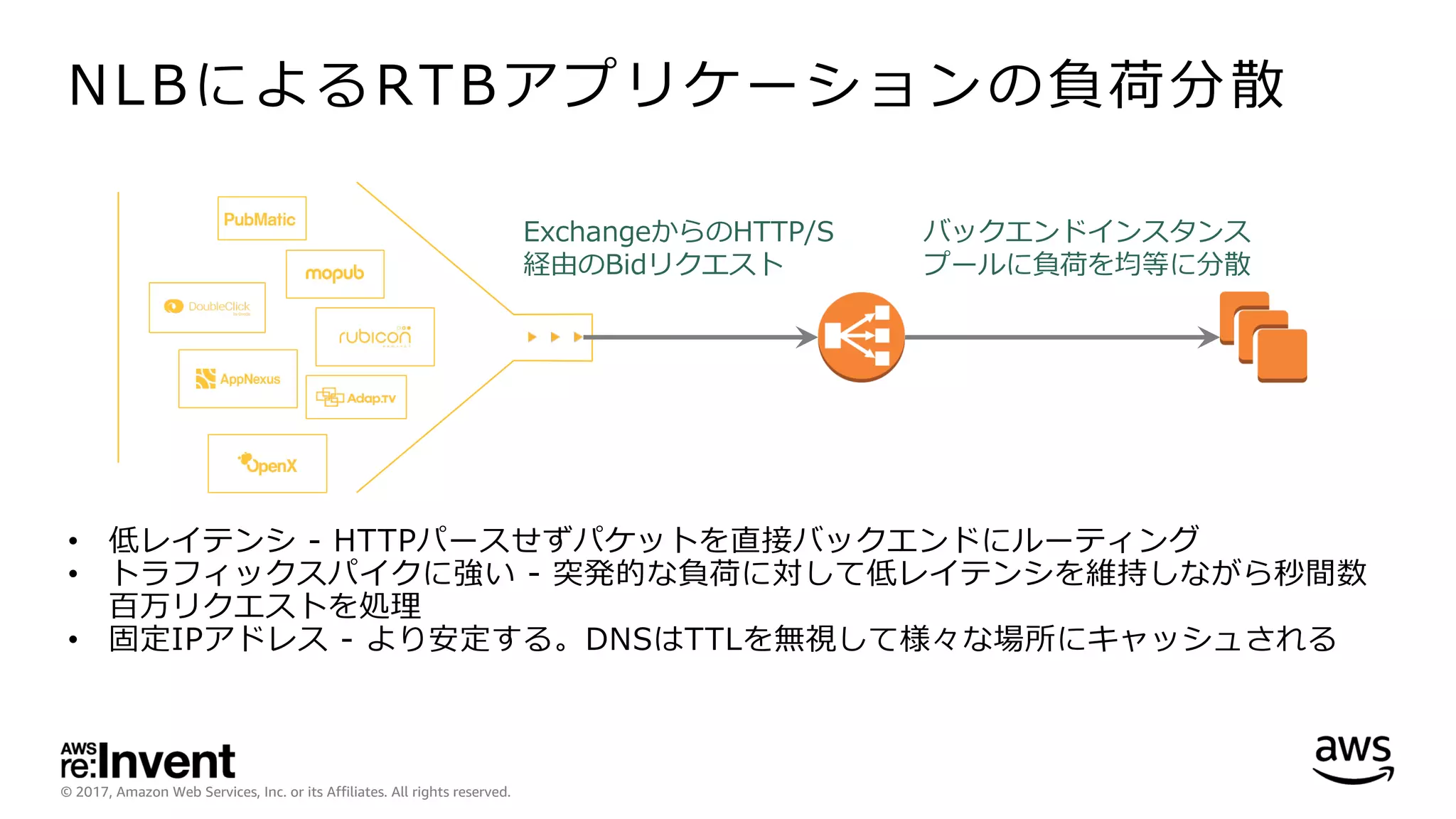

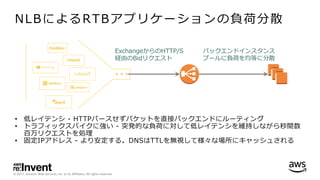

NLBによるRTBアプリケーションの負荷分散
• 低レイテンシ - HTTPパースせずパケットを直接バックエンドにルーティング
• トラフィックスパイクに強い - 突発的な負荷に対して低レイテンシを維持しながら秒間数
百万リクエストを処理
• 固定IPアドレス - より安定する。DNSはTTLを無視して様々な場所にキャッシュされる
ExchangeからのHTTP/S
経由のBidリクエスト
バックエンドインスタンス
プールに負荷を均等に分散

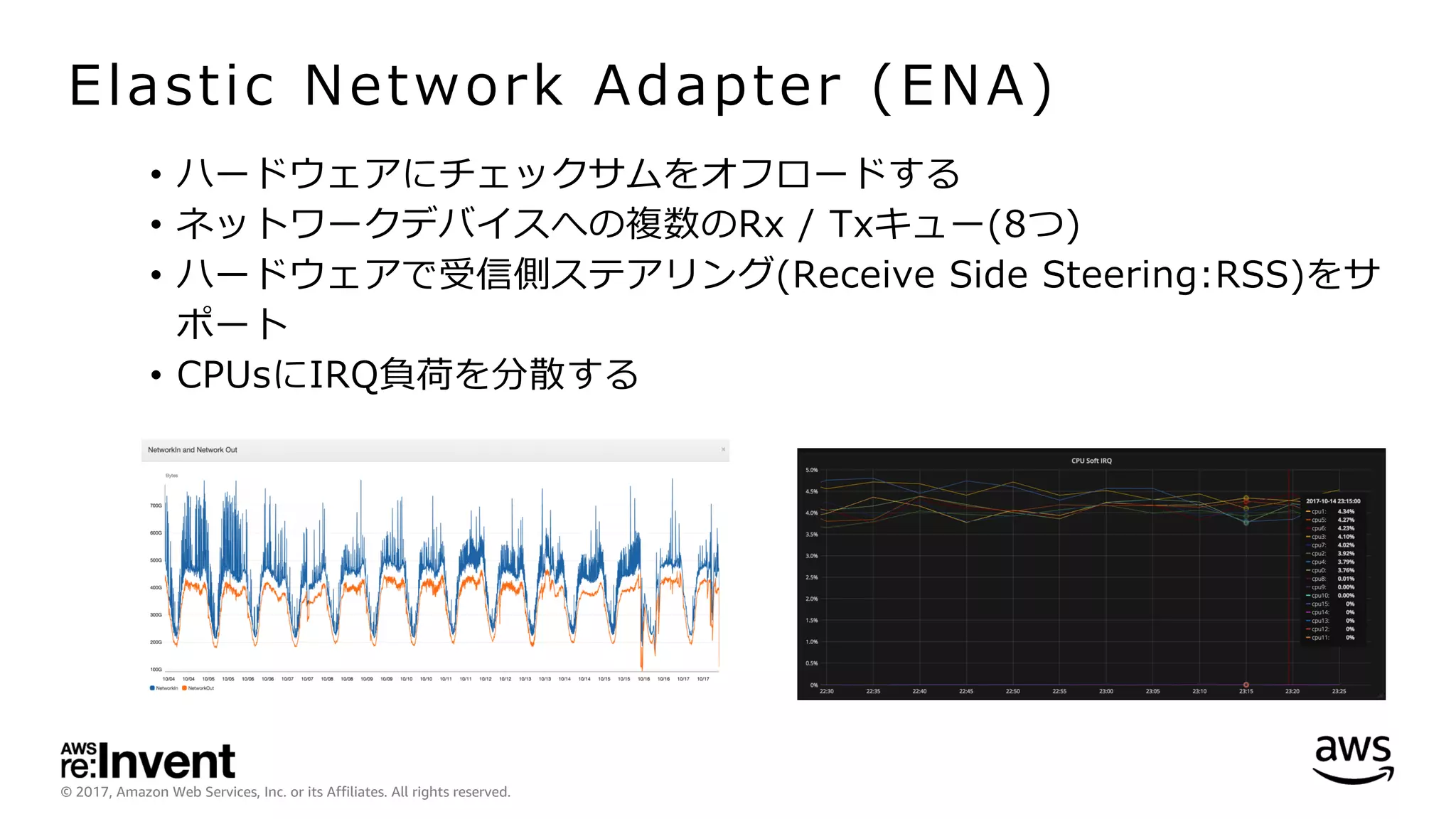

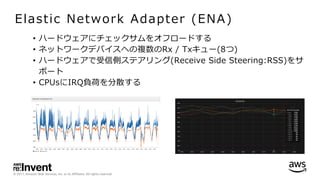

Elastic Network Adapter (ENA)
• ハードウェアにチェックサムをオフロードする
• ネットワークデバイスへの複数のRx / Txキュー(8つ)
• ハードウェアで受信側ステアリング(Receive Side Steering:RSS)をサ
ポート
• CPUsにIRQ負荷を分散する

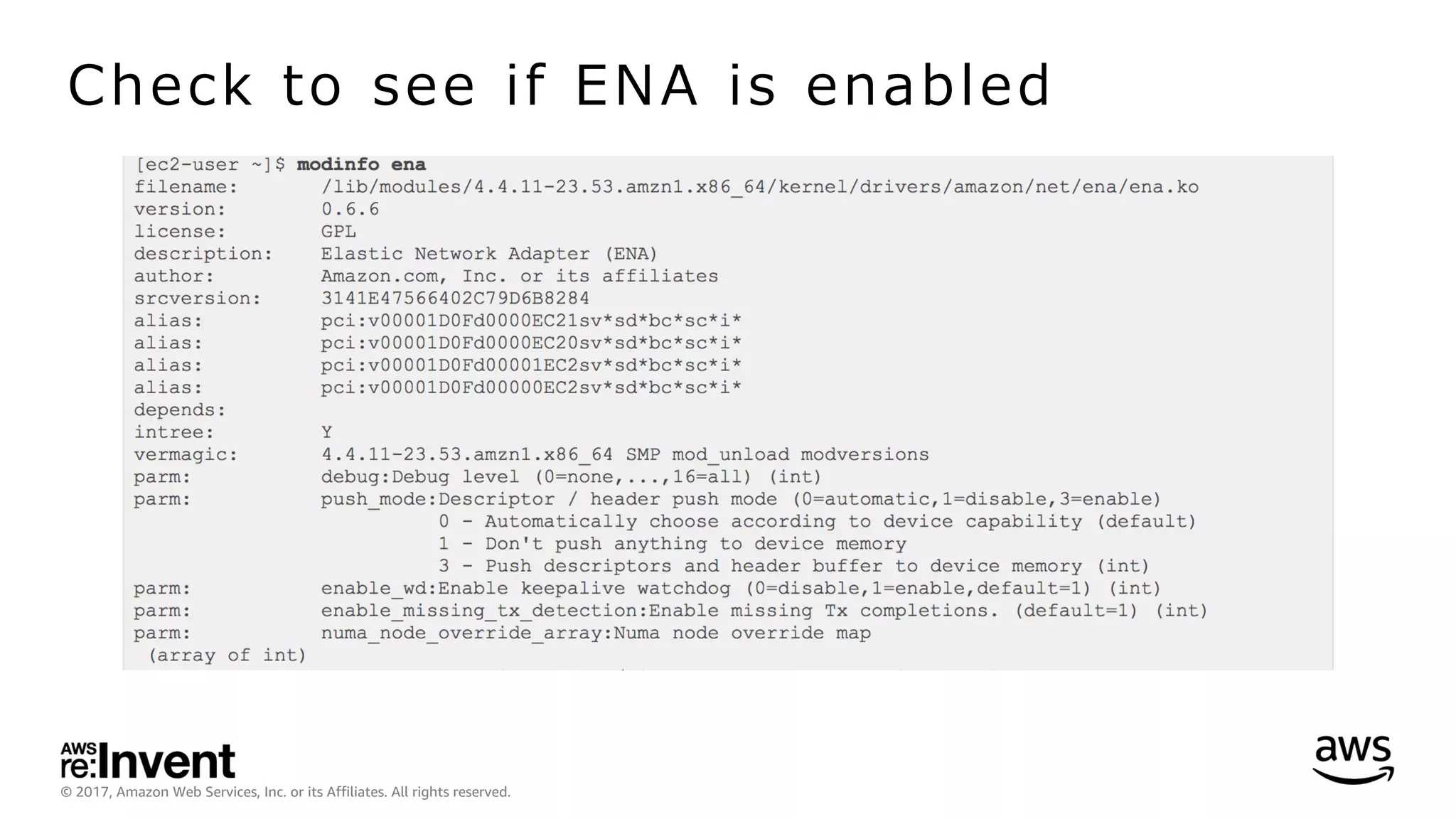

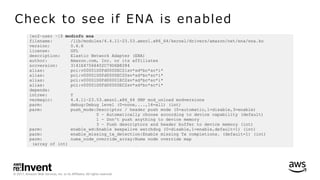

Check to see if ENA is enabled

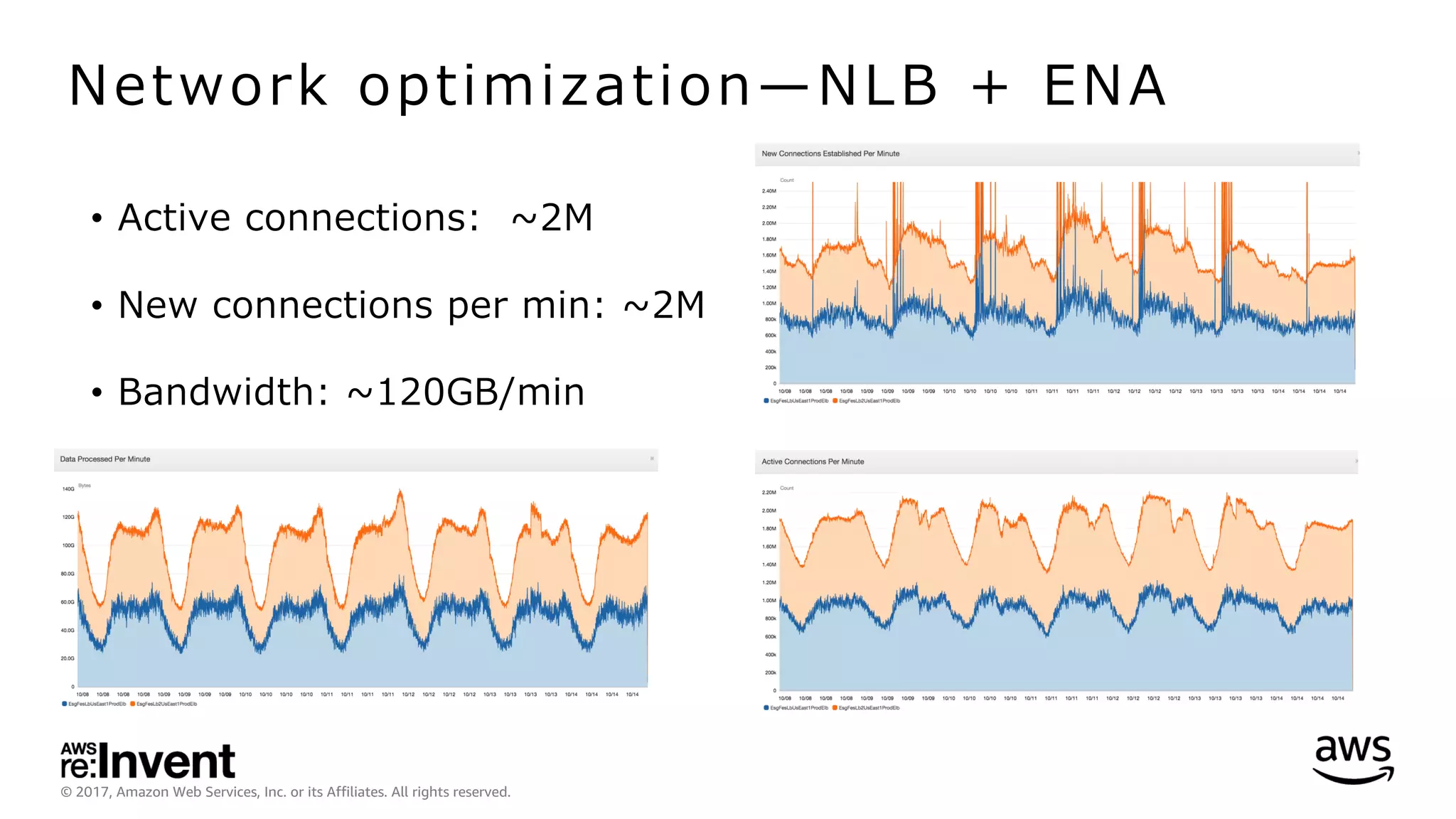

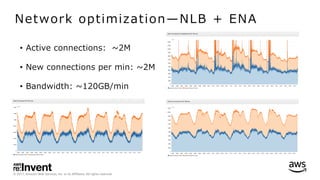

Network optimization̶NLB + ENA

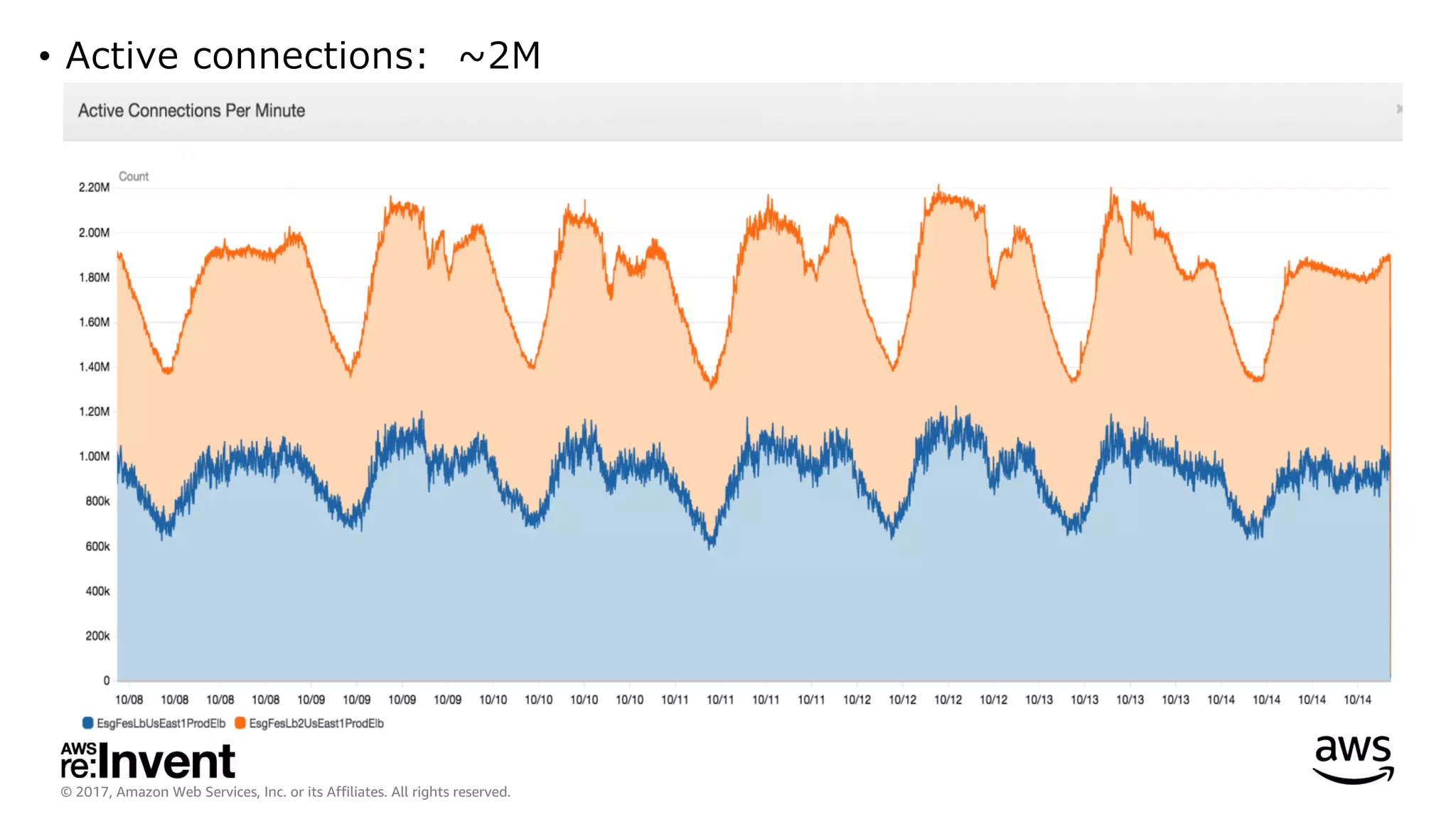

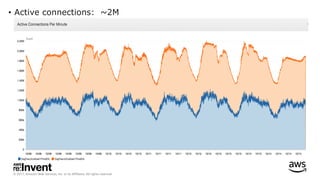

• Active connections: ~2M

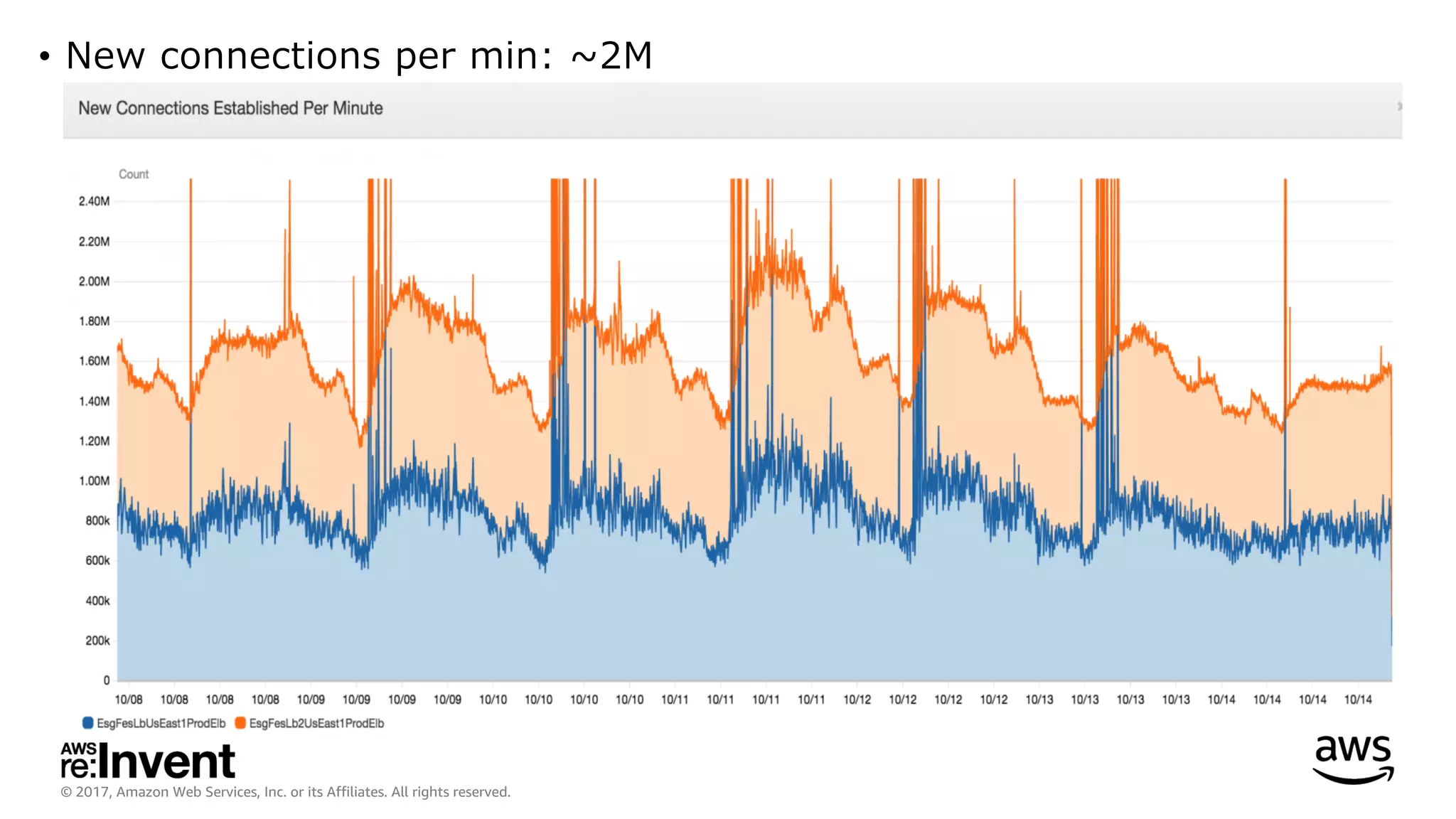

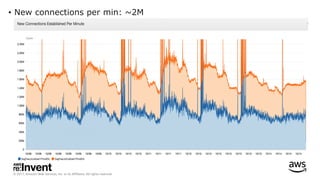

• New connections per min: ~2M

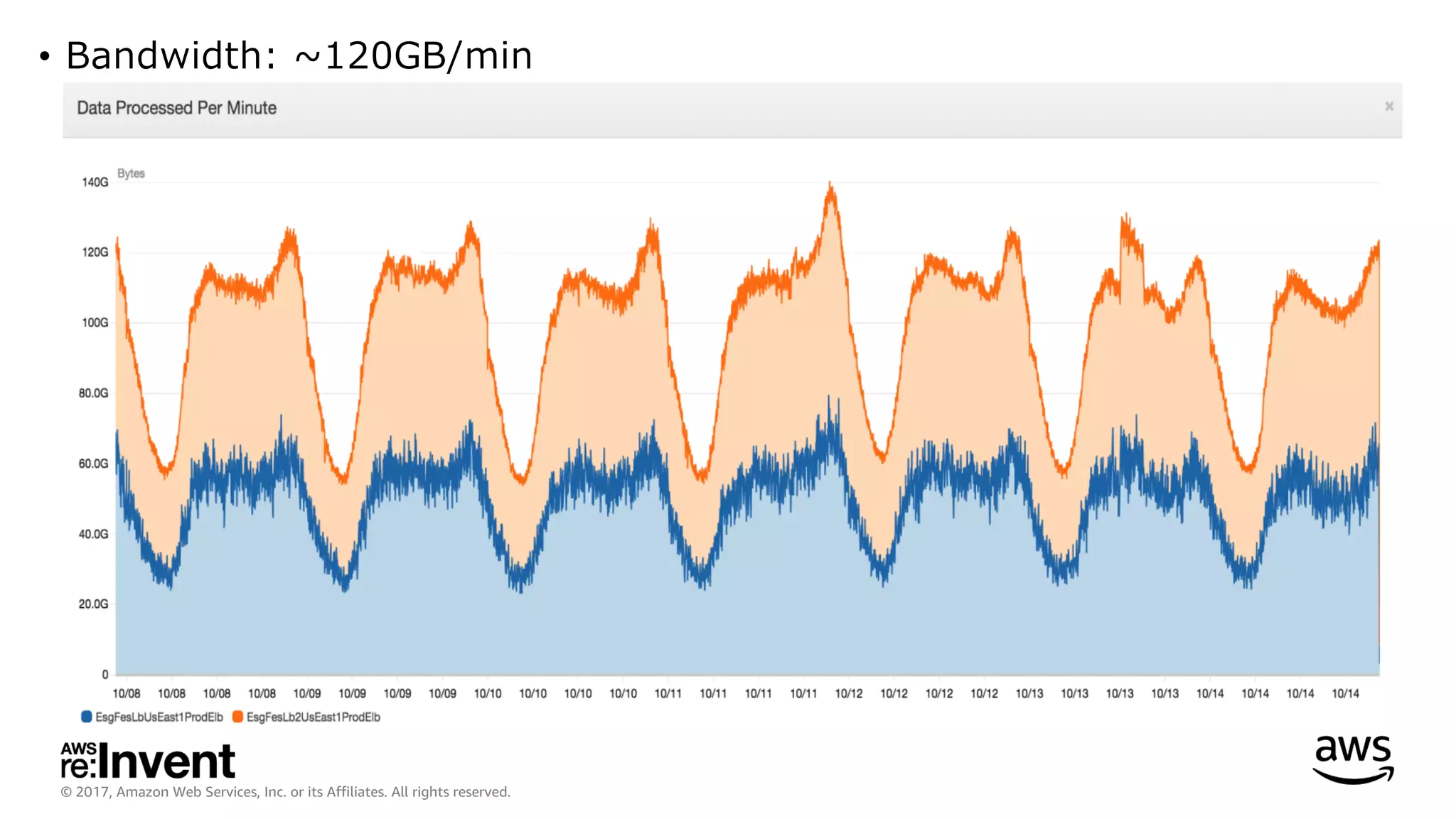

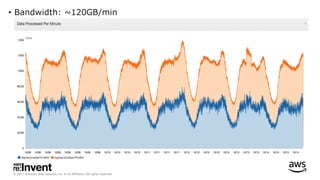

• Bandwidth: ~120GB/min

• Active connections: ~2M

• New connections per min: ~2M

• Bandwidth: ~120GB/min

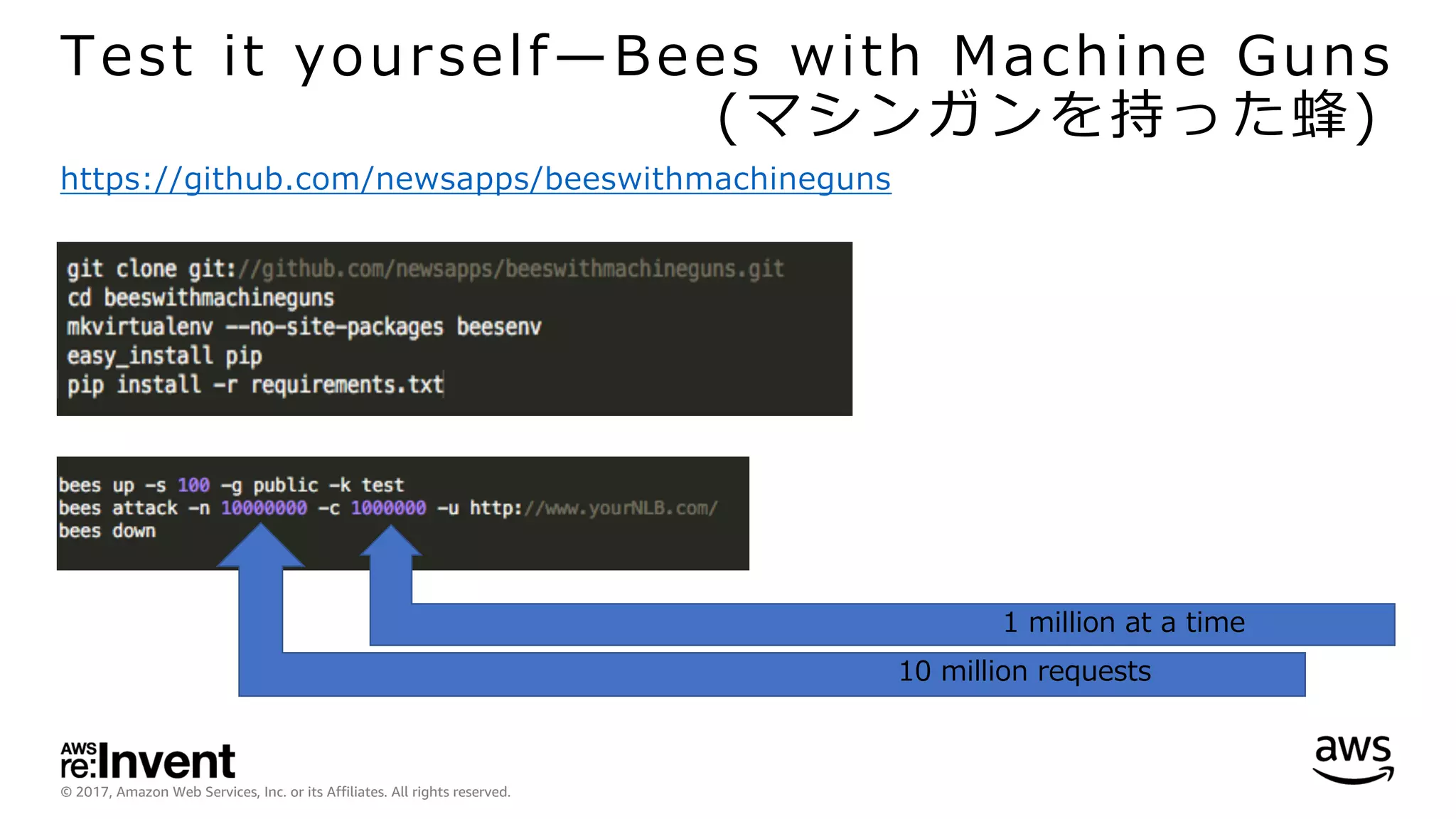

Test it yourself̶Bees with Machine Guns
(マシンガンを持った蜂)
https://github.com/newsapps/beeswithmachineguns
10 million requests
1 million at a time

Low-latency NoSQL data store
Photo: greens.org.au

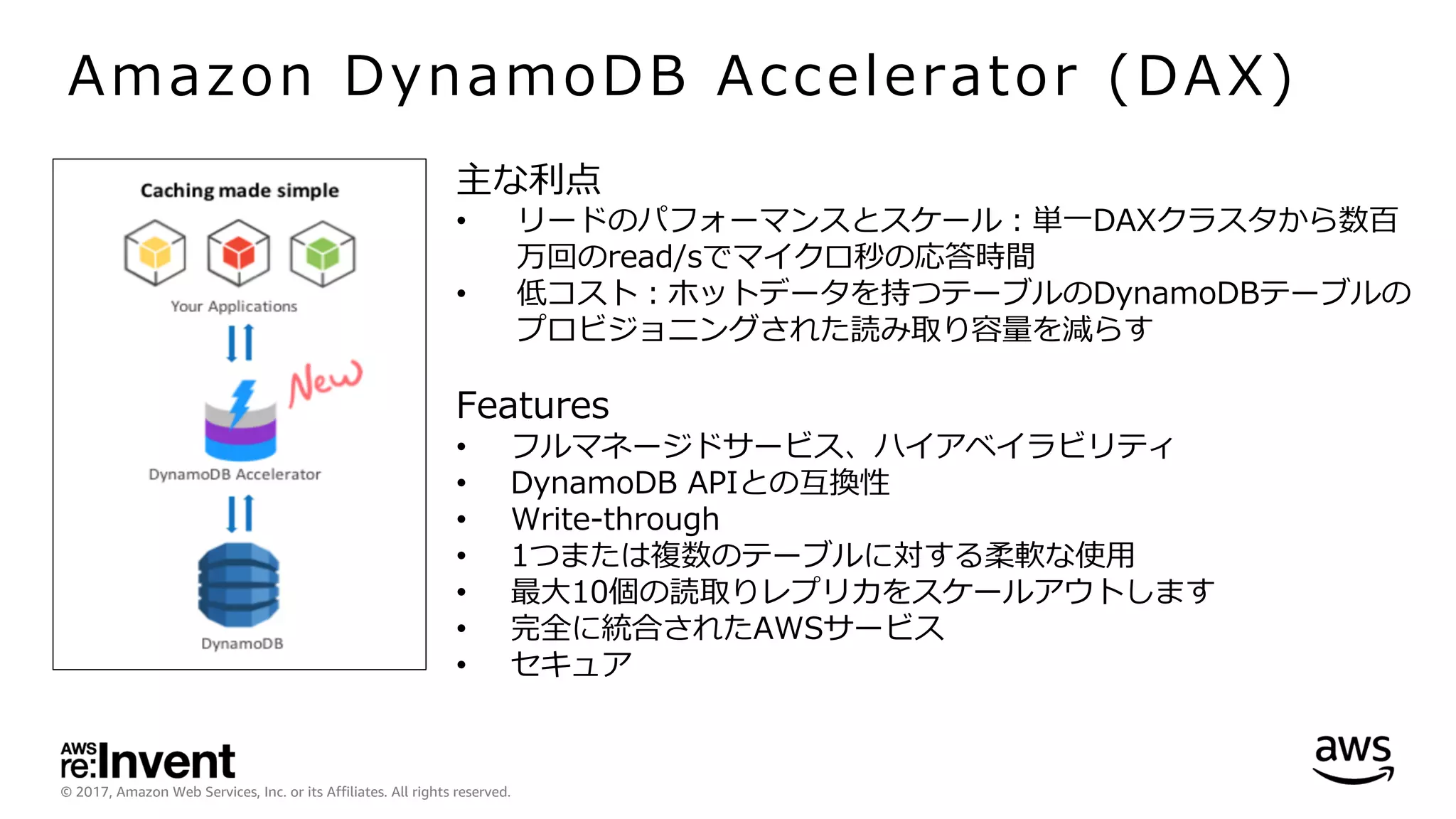

Amazon DynamoDB Accelerator (DAX)
主な利点
• リードのパフォーマンスとスケール：単⼀DAXクラスタから数百
万回のread/sでマイクロ秒の応答時間
• 低コスト：ホットデータを持つテーブルのDynamoDBテーブルの
プロビジョニングされた読み取り容量を減らす
Features
• フルマネージドサービス、ハイアベイラビリティ
• DynamoDB APIとの互換性
• Write-through
• 1つまたは複数のテーブルに対する柔軟な使⽤
• 最⼤10個の読取りレプリカをスケールアウトします
• 完全に統合されたAWSサービス
• セキュア

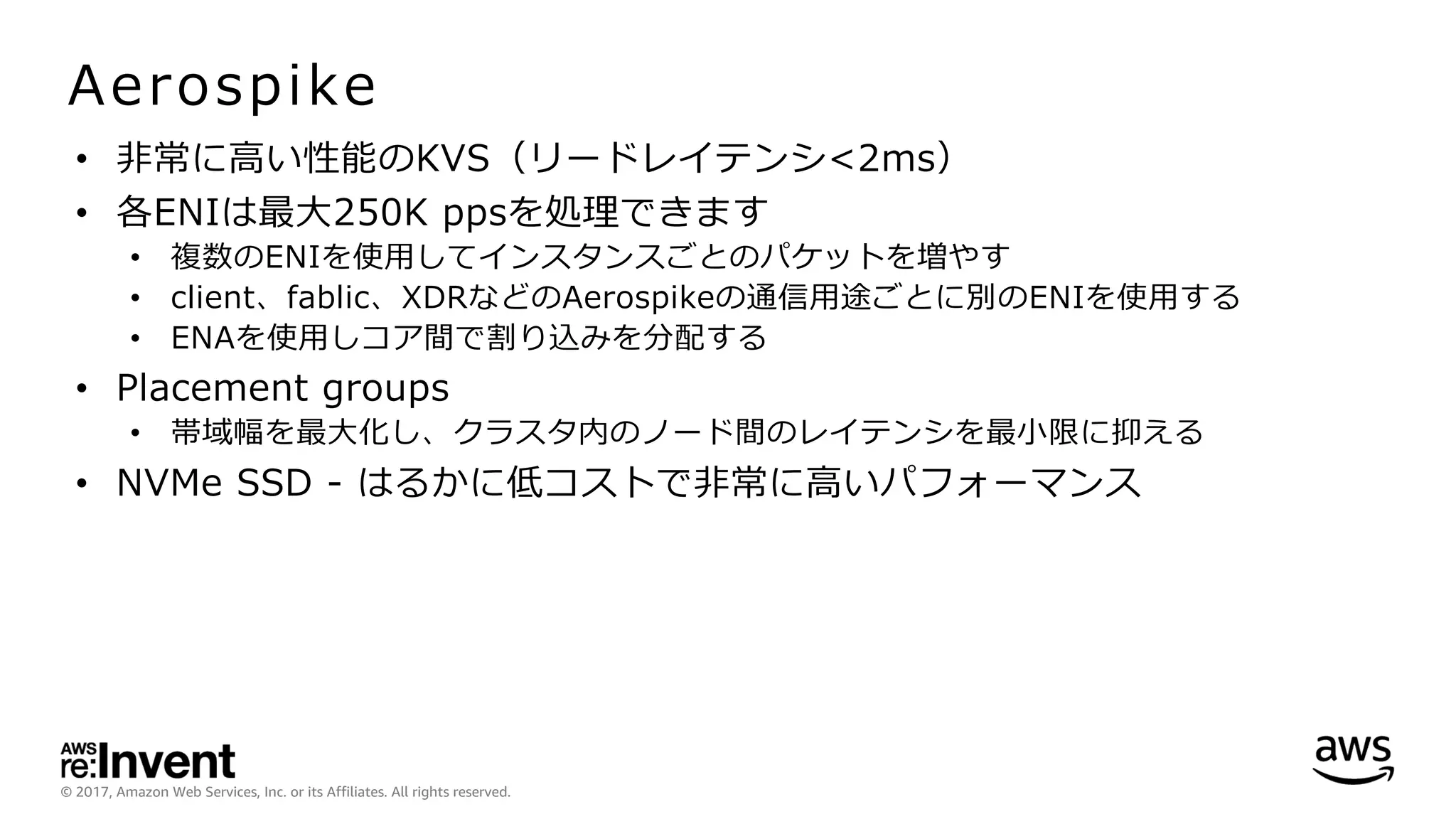

Aerospike
• ⾮常に⾼い性能のKVS（リードレイテンシ<2ms）
• 各ENIは最⼤250K ppsを処理できます
• 複数のENIを使⽤してインスタンスごとのパケットを増やす
• client、fablic、XDRなどのAerospikeの通信⽤途ごとに別のENIを使⽤する
• ENAを使⽤しコア間で割り込みを分配する
• Placement groups
• 帯域幅を最⼤化し、クラスタ内のノード間のレイテンシを最⼩限に抑える
• NVMe SSD - はるかに低コストで⾮常に⾼いパフォーマンス

Scale̶globalization and
regionalization

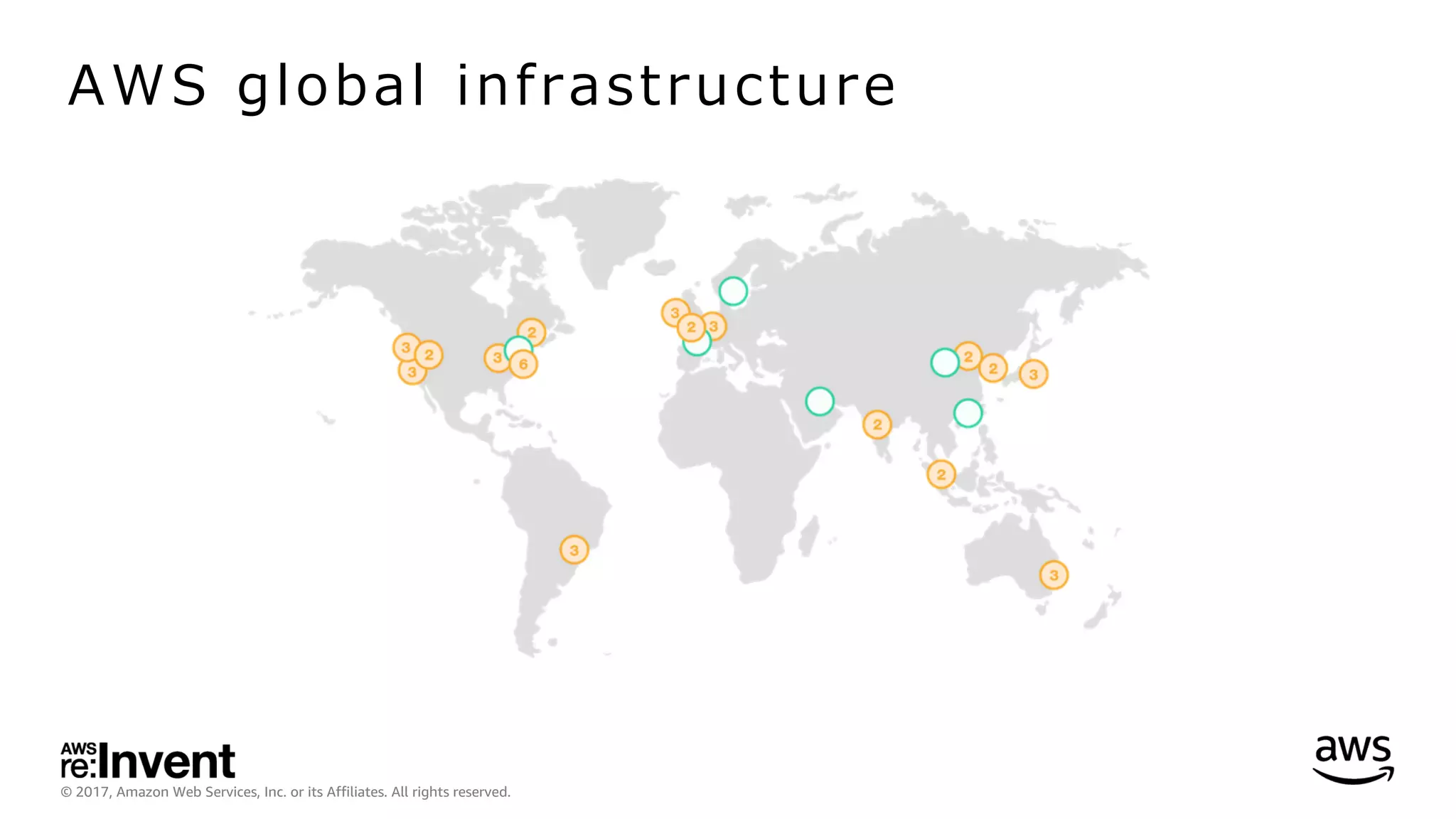

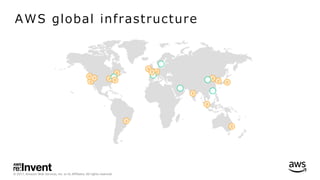

AWS global infrastructure
Building in pods

AWS global infrastructure

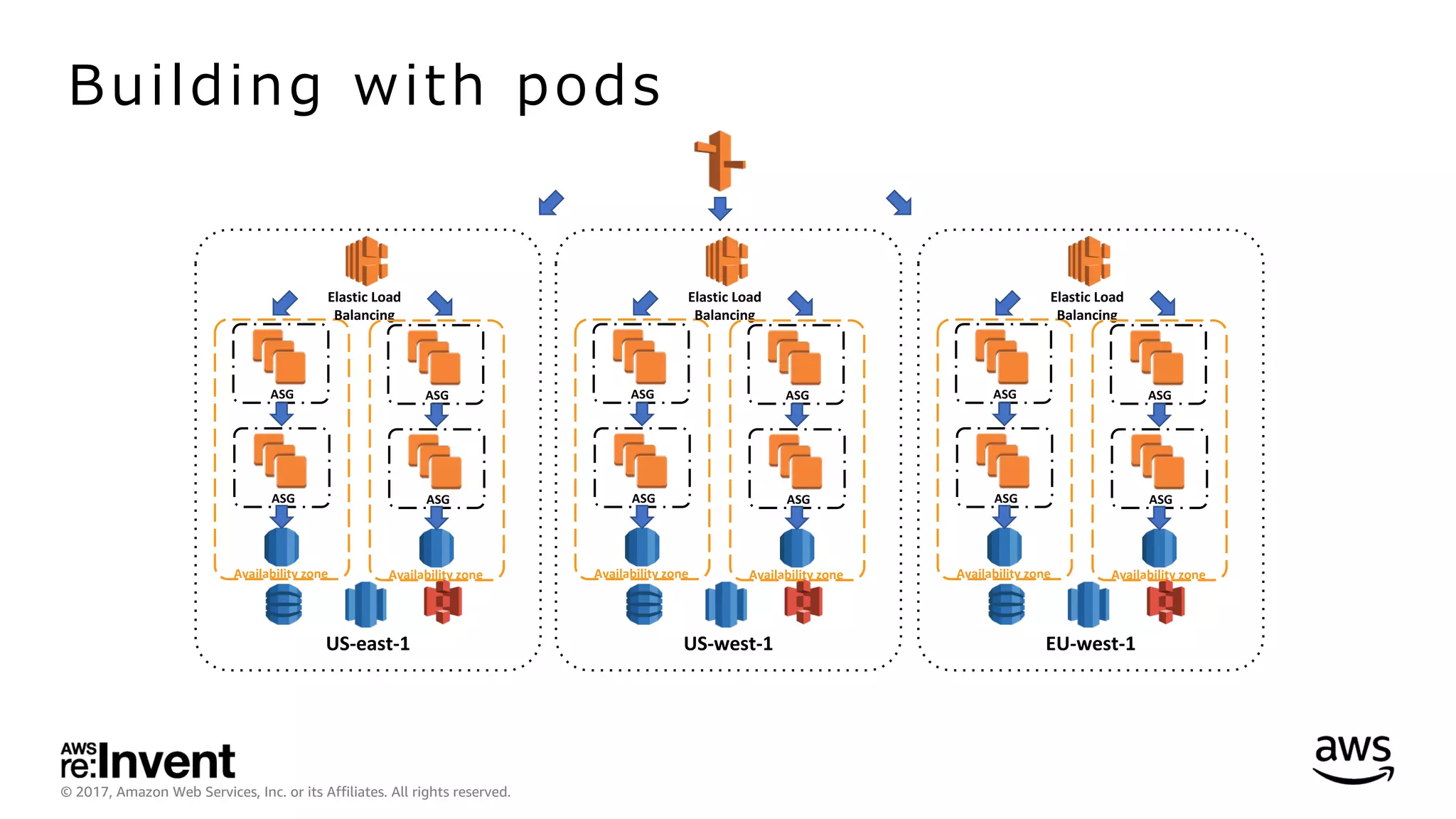

Building with pods
US-east-1
Availability zone
ASG
ASG
Elastic Load
Balancing
Availability zone
ASG
ASG
US-west-1
Availability zone
ASG
ASG
Elastic Load
Balancing
Availability zone
ASG
ASG
EU-west-1
Availability zone
ASG
ASG
Elastic Load
Balancing
Availability zone
ASG
ASG

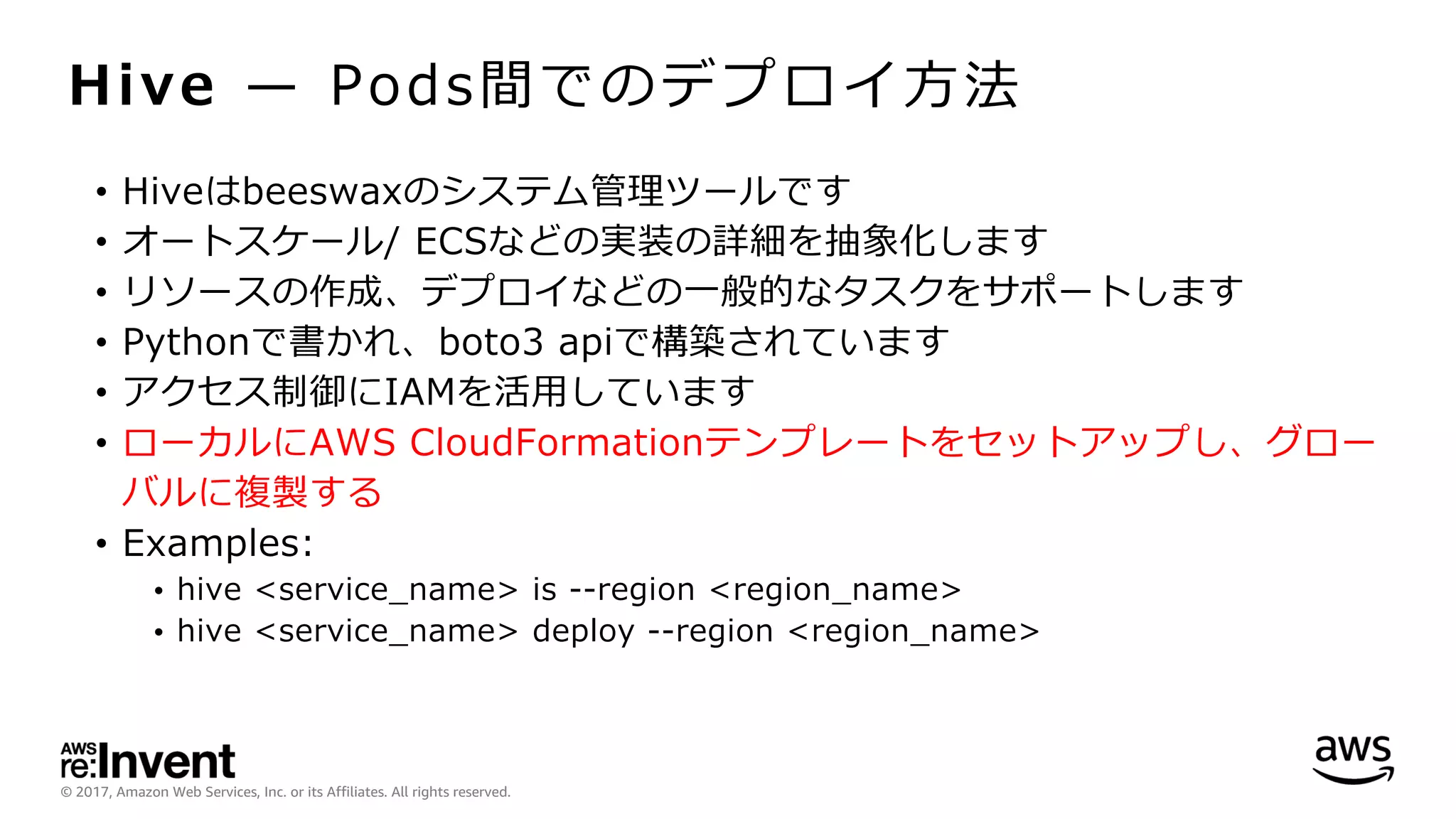

Hive ̶ Pods間でのデプロイ⽅法
• Hiveはbeeswaxのシステム管理ツールです
• オートスケール/ ECSなどの実装の詳細を抽象化します
• リソースの作成、デプロイなどの⼀般的なタスクをサポートします
• Pythonで書かれ、boto3 apiで構築されています
• アクセス制御にIAMを活⽤しています
• ローカルにAWS CloudFormationテンプレートをセットアップし、グロー
バルに複製する
• Examples:
• hive <service_name> is --region <region_name>
• hive <service_name> deploy --region <region_name>

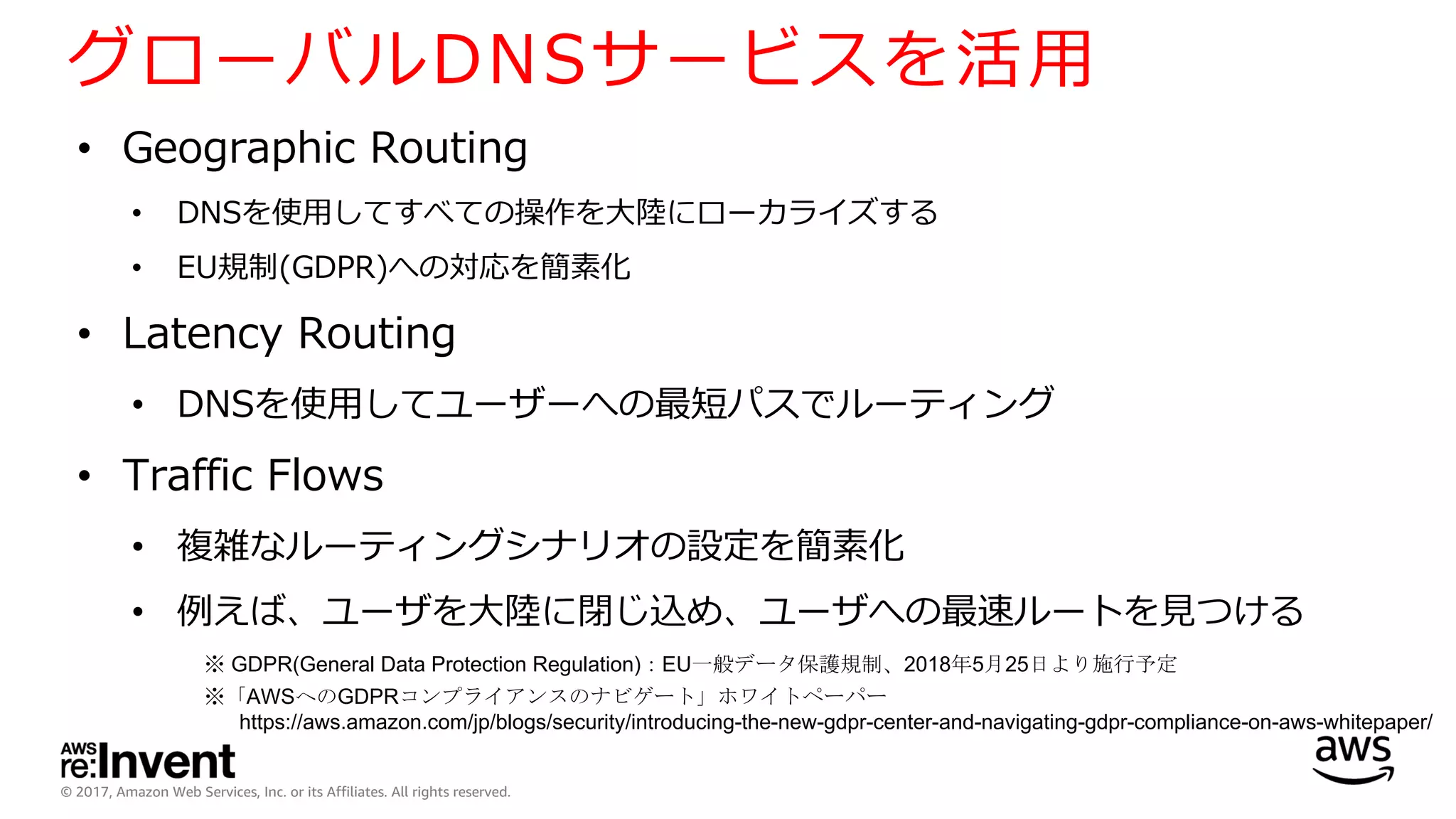

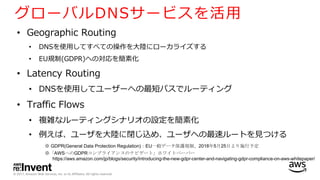

グローバルDNSサービスを活⽤
• Geographic Routing
• DNSを使⽤してすべての操作を⼤陸にローカライズする
• EU規制(GDPR)への対応を簡素化
• Latency Routing
• DNSを使⽤してユーザーへの最短パスでルーティング
• Traffic Flows
• 複雑なルーティングシナリオの設定を簡素化
• 例えば、ユーザを⼤陸に閉じ込め、ユーザへの最速ルートを⾒つける
※ GDPR(General Data Protection Regulation)：EU一般データ保護規制、2018年5月25日より施行予定
※「AWSへのGDPRコンプライアンスのナビゲート」ホワイトペーパー
https://aws.amazon.com/jp/blogs/security/introducing-the-new-gdpr-center-and-navigating-gdpr-compliance-on-aws-whitepaper/

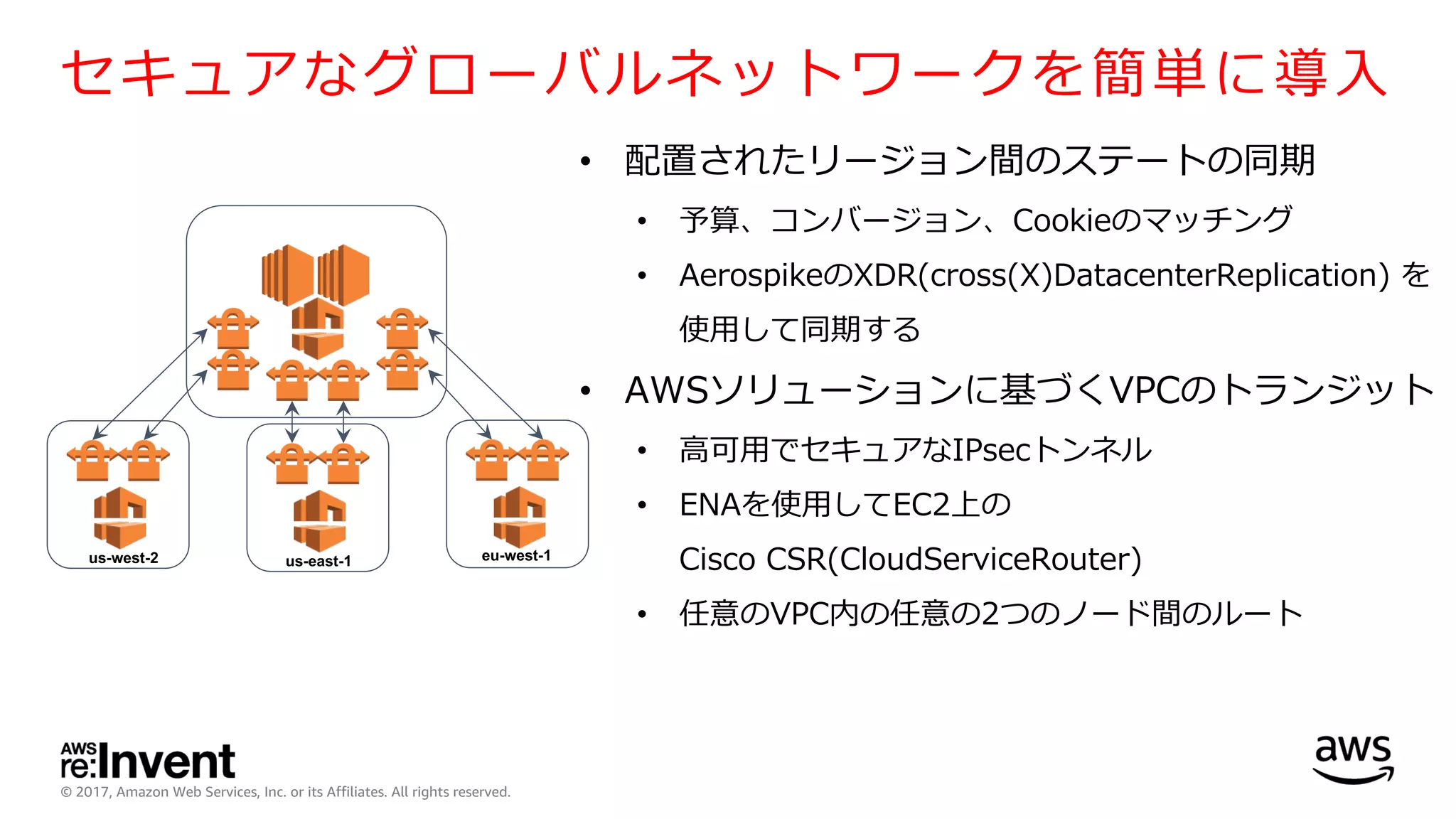

セキュアなグローバルネットワークを簡単に導⼊
• 配置されたリージョン間のステートの同期
• 予算、コンバージョン、Cookieのマッチング
• AerospikeのXDR(cross(X)DatacenterReplication) を
使⽤して同期する
• AWSソリューションに基づくVPCのトランジット
• ⾼可⽤でセキュアなIPsecトンネル
• ENAを使⽤してEC2上の
Cisco CSR(CloudServiceRouter)
• 任意のVPC内の任意の2つのノード間のルート
us-east-1us-west-2 eu-west-1

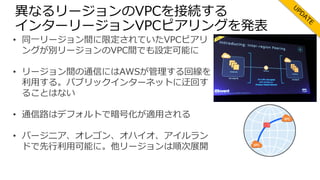

異なるリージョンのVPCを接続する
インターリージョンVPCピアリングを発表
• 同⼀リージョン間に限定されていたVPCピアリ
ングが別リージョンのVPC間でも設定可能に
• リージョン間の通信にはAWSが管理する回線を
利⽤する。パブリックインターネットに迂回す
ることはない
• 通信路はデフォルトで暗号化が適⽤される
• バージニア、オレゴン、オハイオ、アイルラン
ドで先⾏利⽤可能に。他リージョンは順次展開

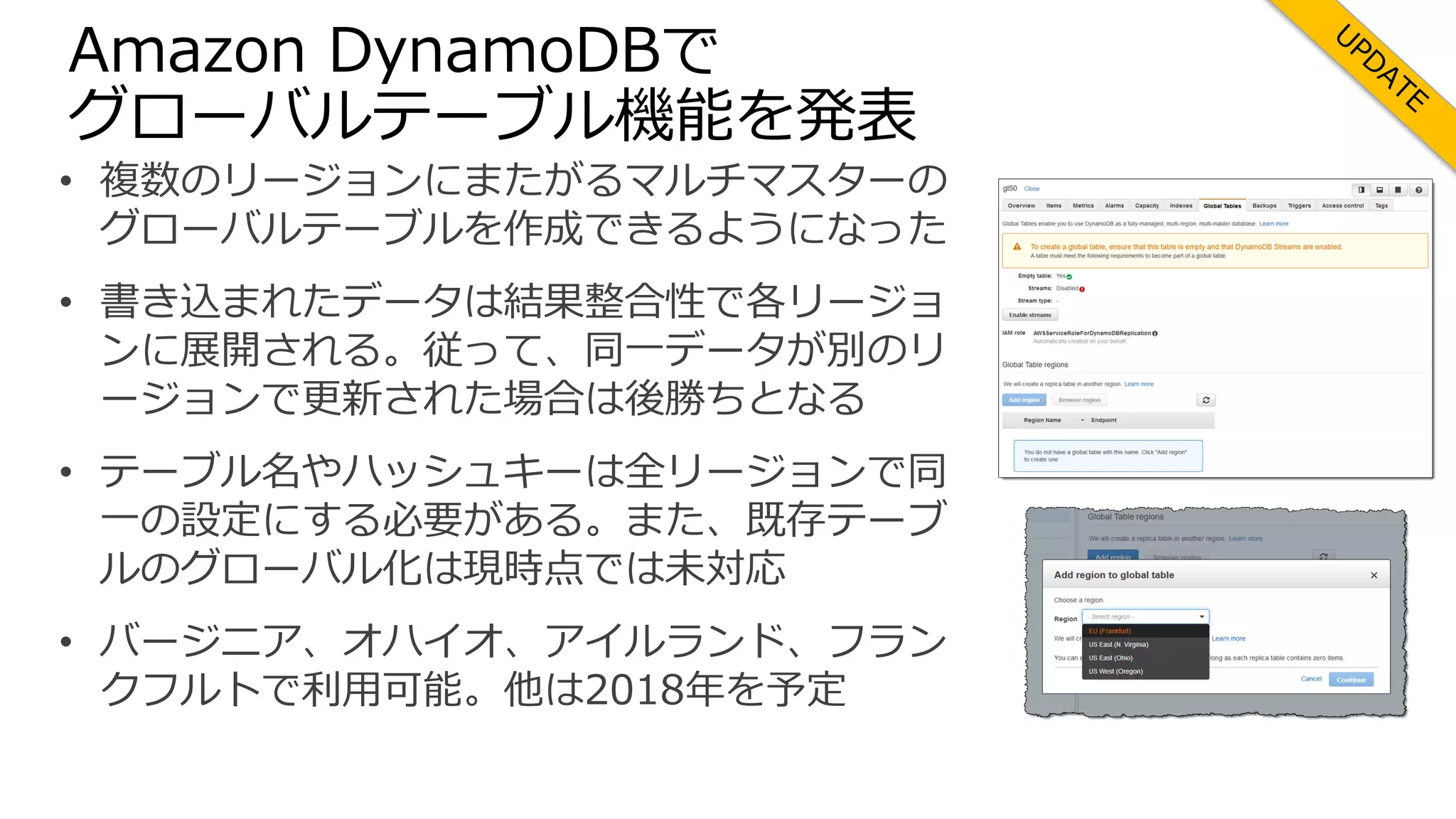

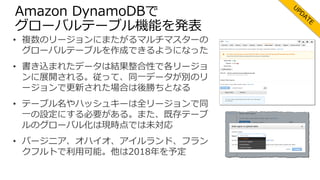

Amazon DynamoDBで
グローバルテーブル機能を発表
• 複数のリージョンにまたがるマルチマスターの
グローバルテーブルを作成できるようになった
• 書き込まれたデータは結果整合性で各リージョ
ンに展開される。従って、同⼀データが別のリ
ージョンで更新された場合は後勝ちとなる
• テーブル名やハッシュキーは全リージョンで同
⼀の設定にする必要がある。また、既存テーブ
ルのグローバル化は現時点では未対応
• バージニア、オハイオ、アイルランド、フラン
クフルトで利⽤可能。他は2018年を予定

Cost̶operations and spot market
Auto Scale groups
Running lean
Running efficient

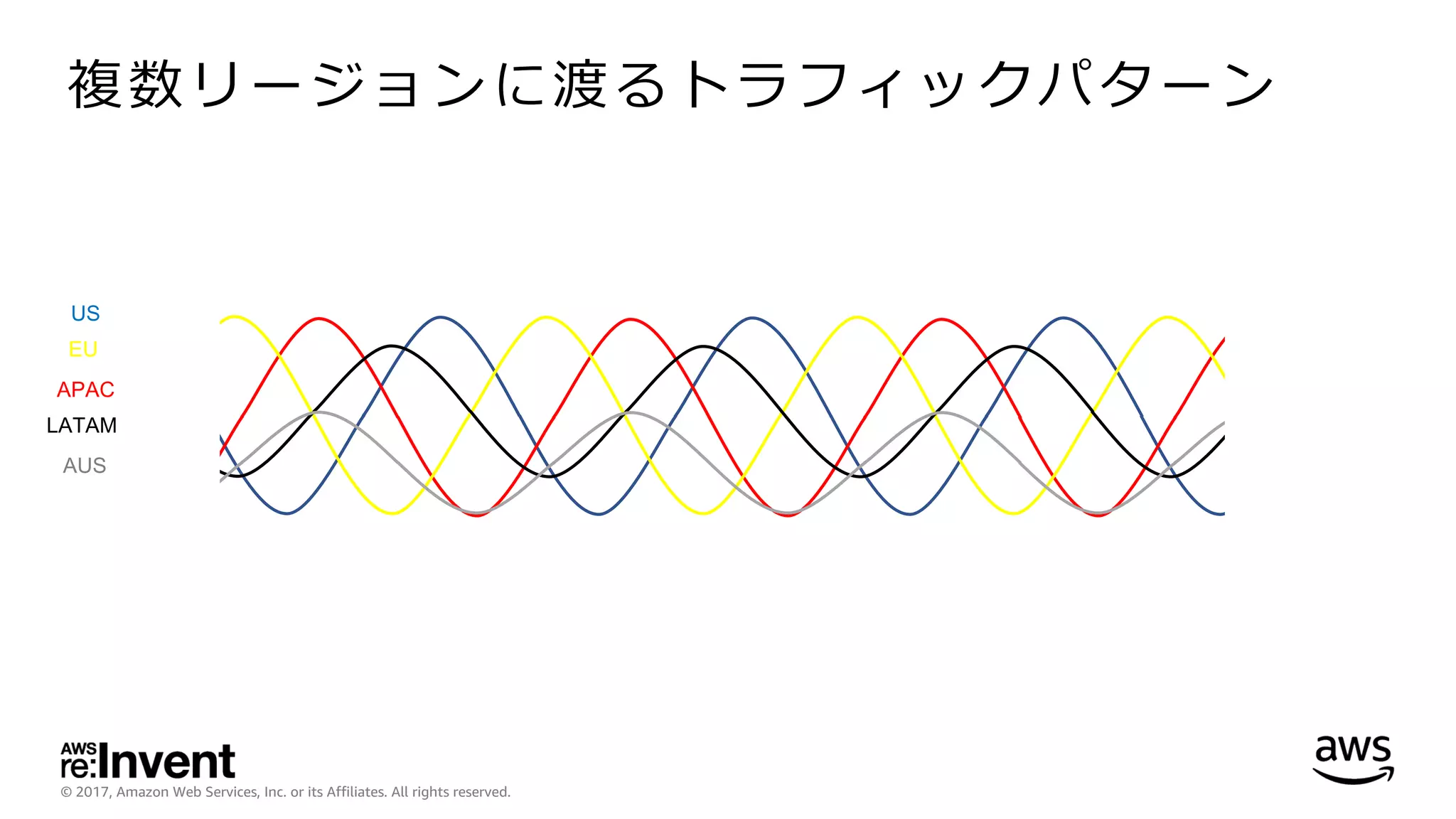

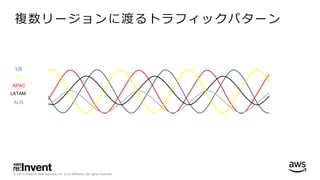

複数リージョンに渡るトラフィックパターン
US
EU
APAC
AUS
LATAM

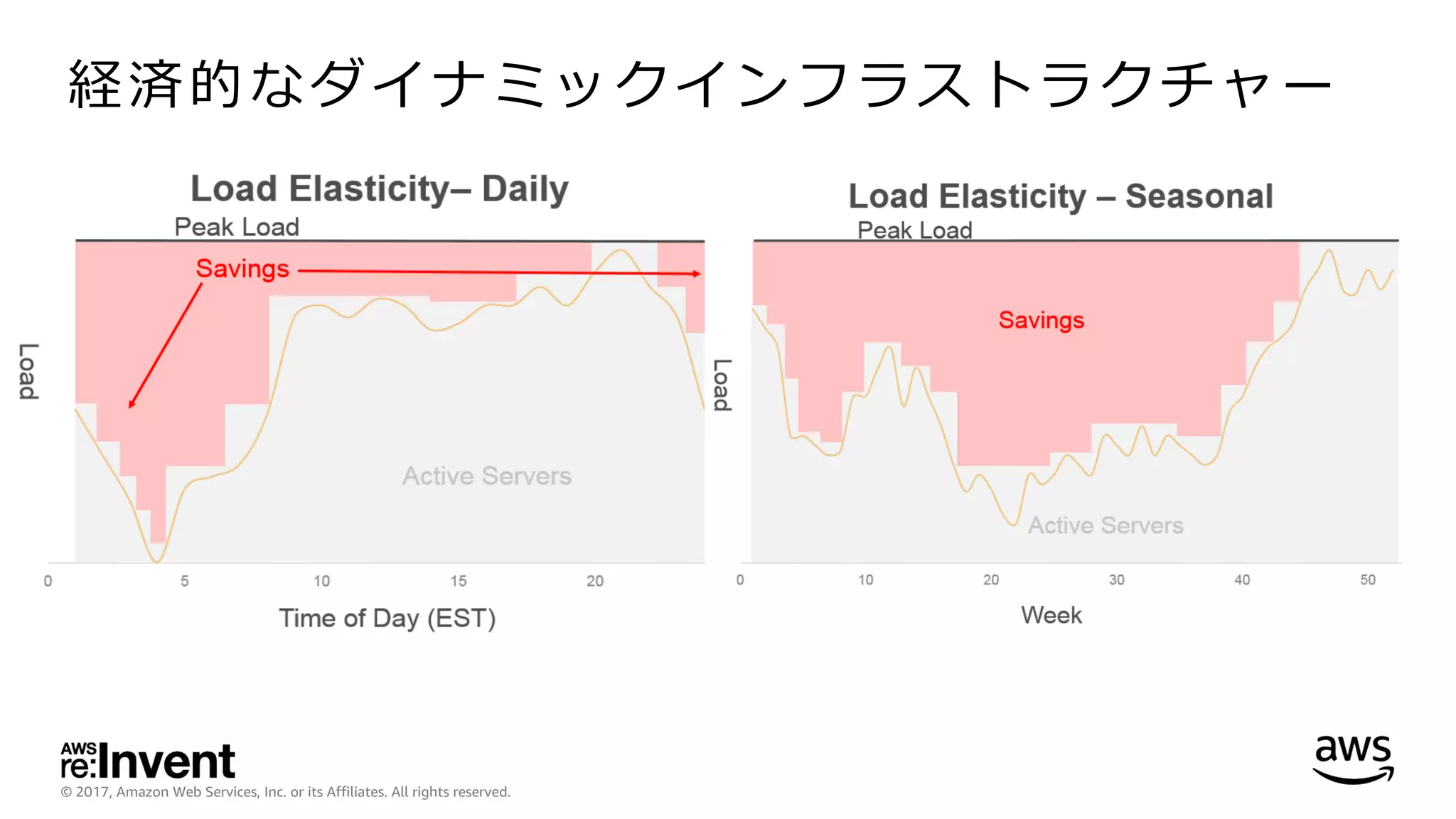

経済的なダイナミックインフラストラクチャー

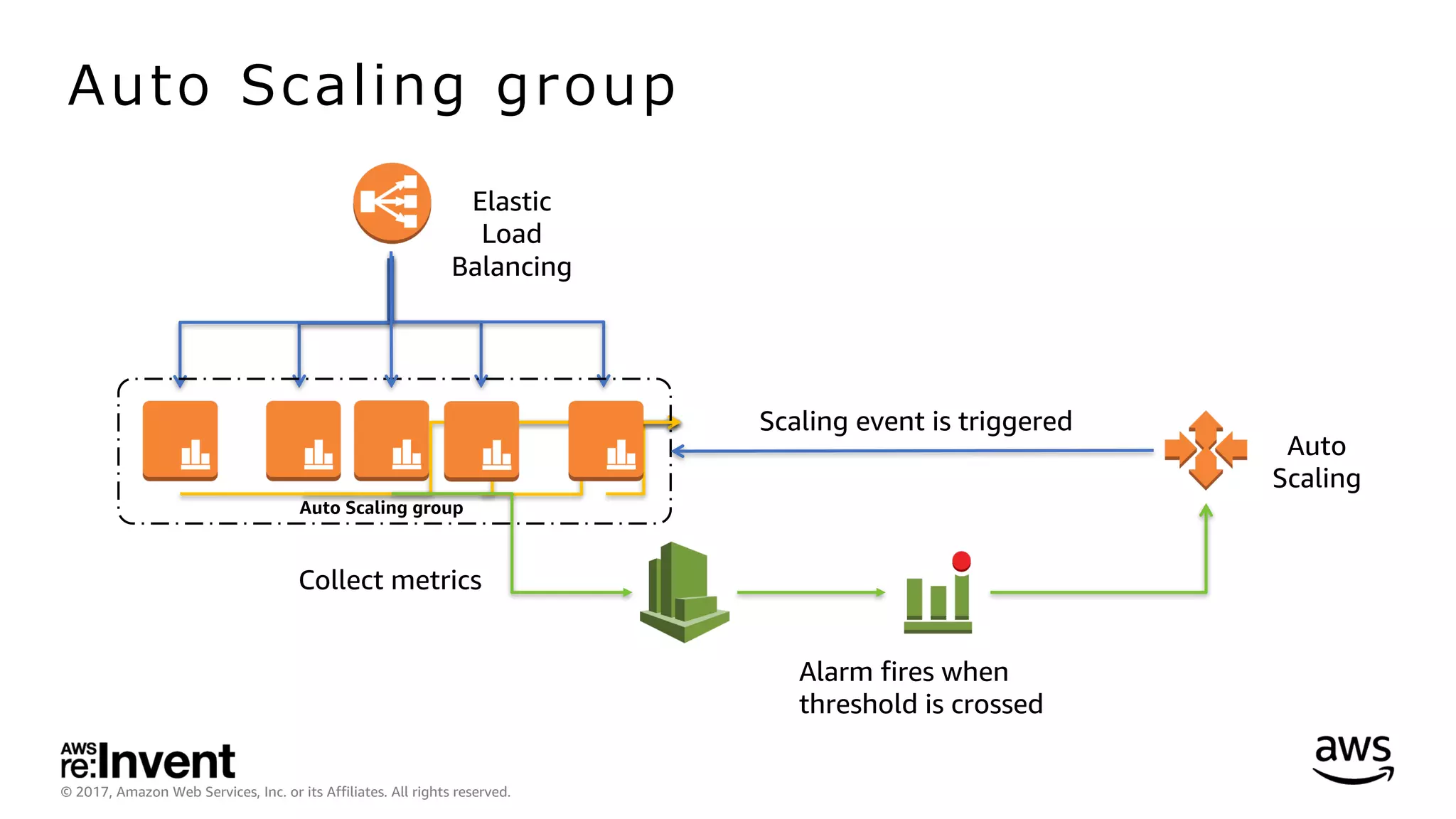

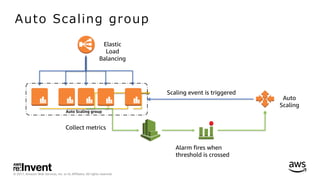

Auto Scaling group
Auto Scaling group
Collect metrics
Alarm fires when
threshold is crossed
Auto
Scaling
Scaling event is triggered
Elastic
Load
Balancing

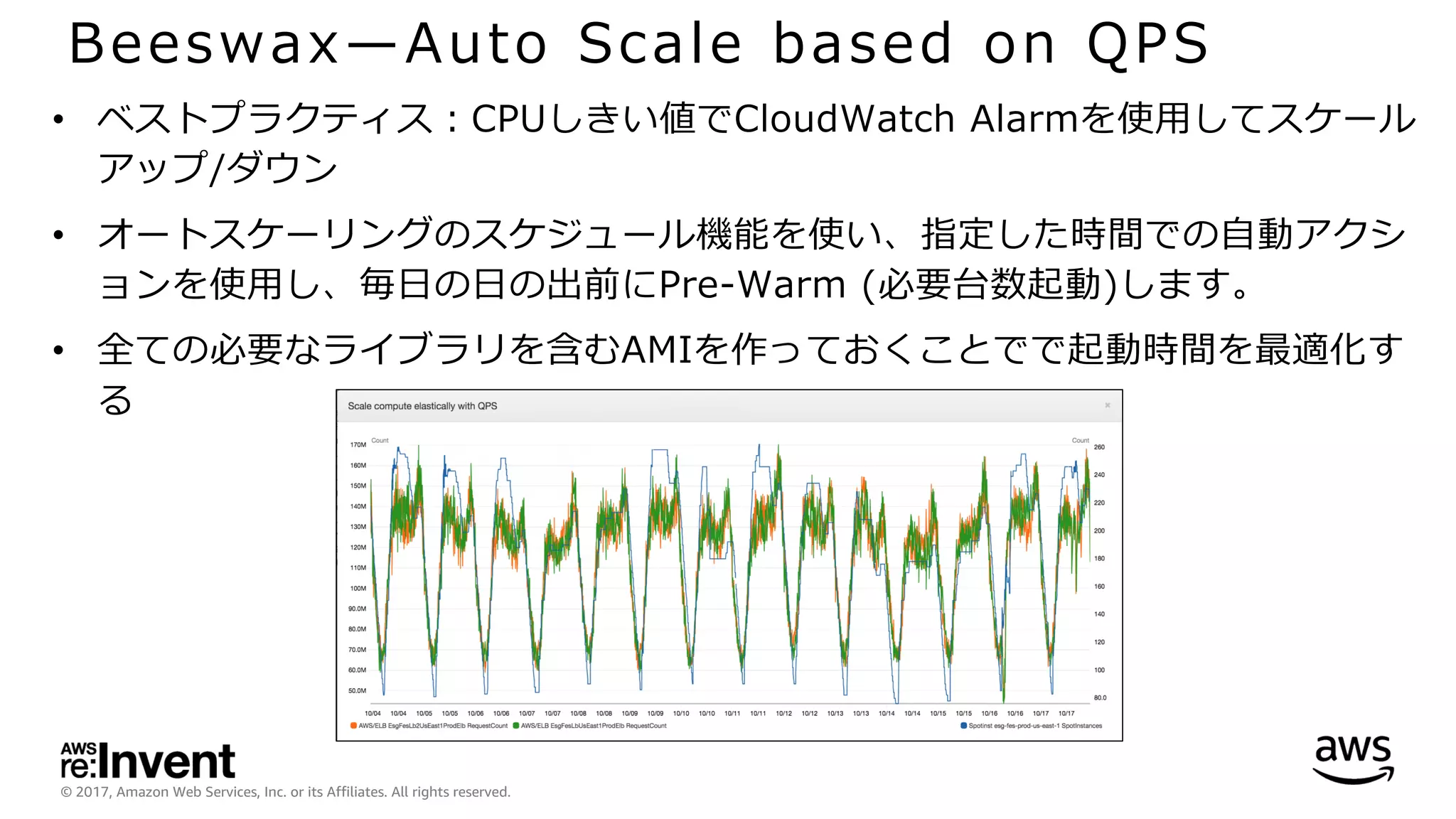

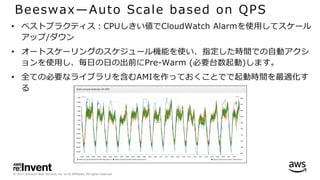

Beeswax̶Auto Scale based on QPS
• ベストプラクティス：CPUしきい値でCloudWatch Alarmを使⽤してスケール
アップ/ダウン
• オートスケーリングのスケジュール機能を使い、指定した時間での⾃動アクシ
ョンを使⽤し、毎⽇の⽇の出前にPre-Warm (必要台数起動)します。
• 全ての必要なライブラリを含むAMIを作っておくことでで起動時間を最適化す
る

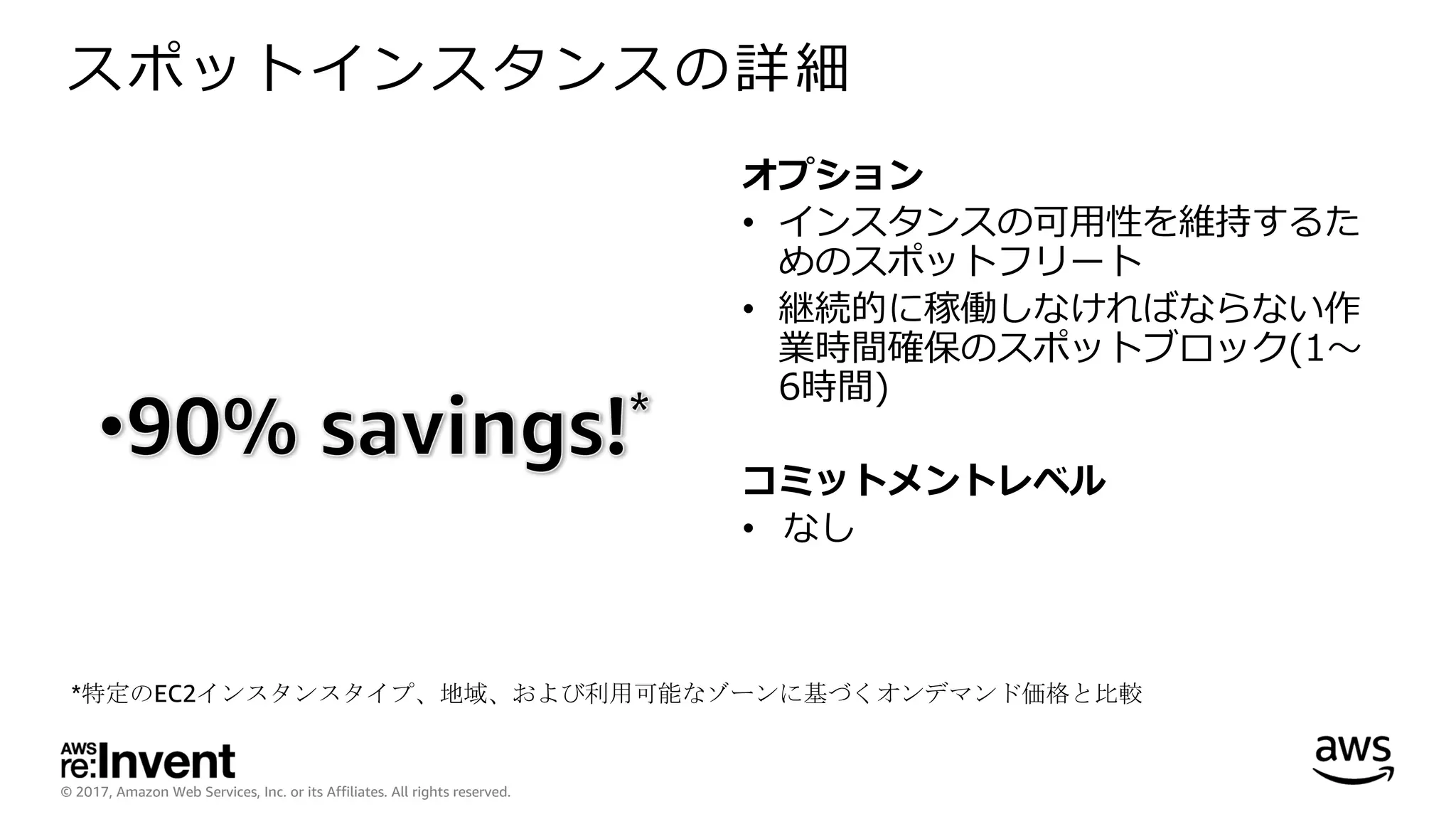

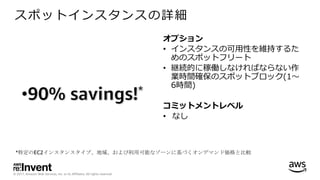

スポットインスタンスの詳細
オプション
• インスタンスの可⽤性を維持するた
めのスポットフリート
• 継続的に稼働しなければならない作
業時間確保のスポットブロック(1〜
6時間)
コミットメントレベル
• なし
*特定のEC2インスタンスタイプ、地域、および利用可能なゾーンに基づくオンデマンド価格と比較

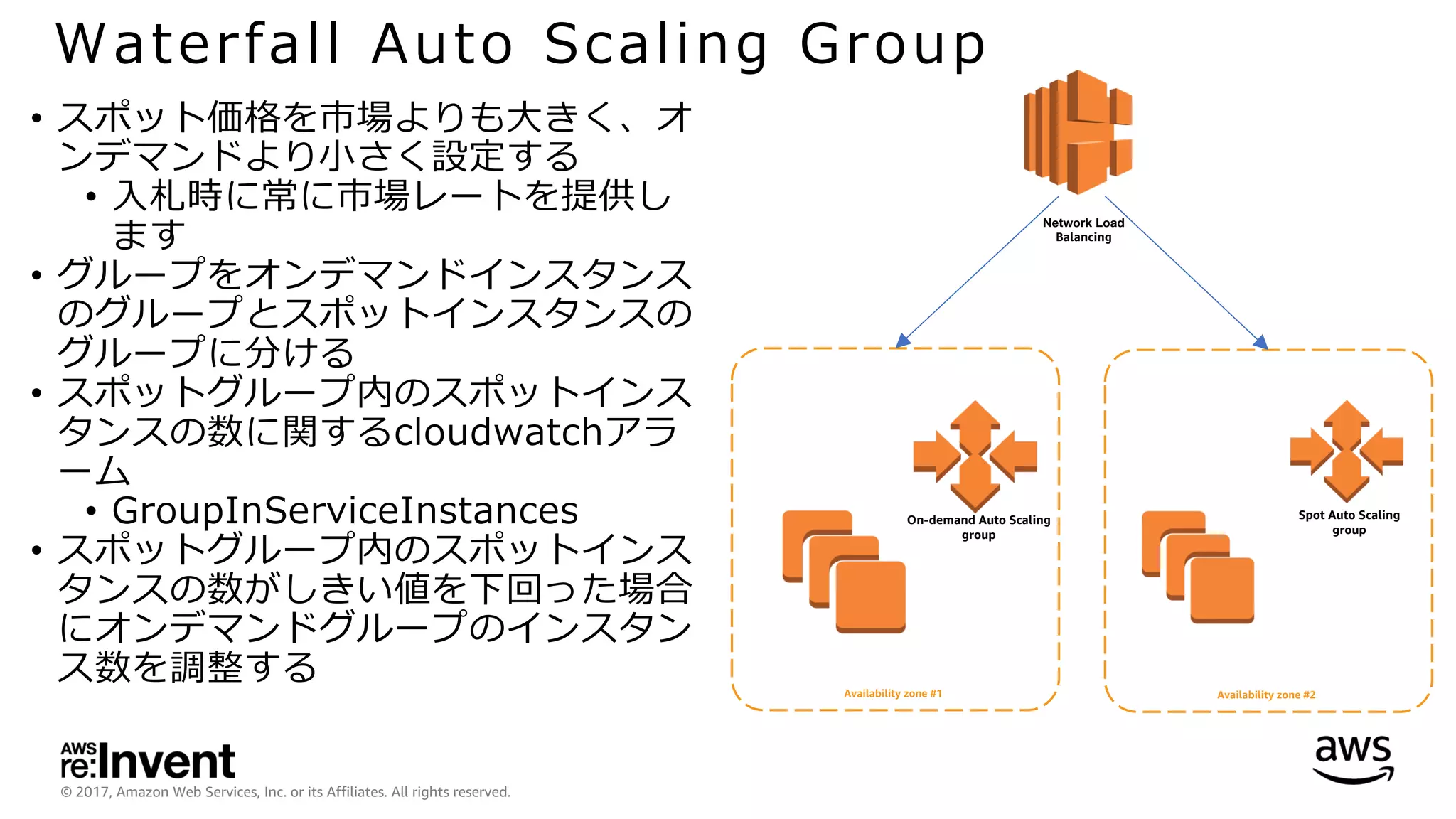

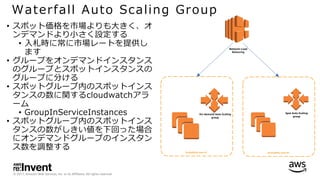

Waterfall Auto Scaling Group
• スポット価格を市場よりも⼤きく、オ
ンデマンドより⼩さく設定する
• ⼊札時に常に市場レートを提供し
ます
• グループをオンデマンドインスタンス
のグループとスポットインスタンスの
グループに分ける
• スポットグループ内のスポットインス
タンスの数に関するcloudwatchアラ
ーム
• GroupInServiceInstances
• スポットグループ内のスポットインス
タンスの数がしきい値を下回った場合
にオンデマンドグループのインスタン
ス数を調整する
Network Load
Balancing
Availability zone #1 Availability zone #2
On-demand Auto Scaling
group
Spot Auto Scaling
group

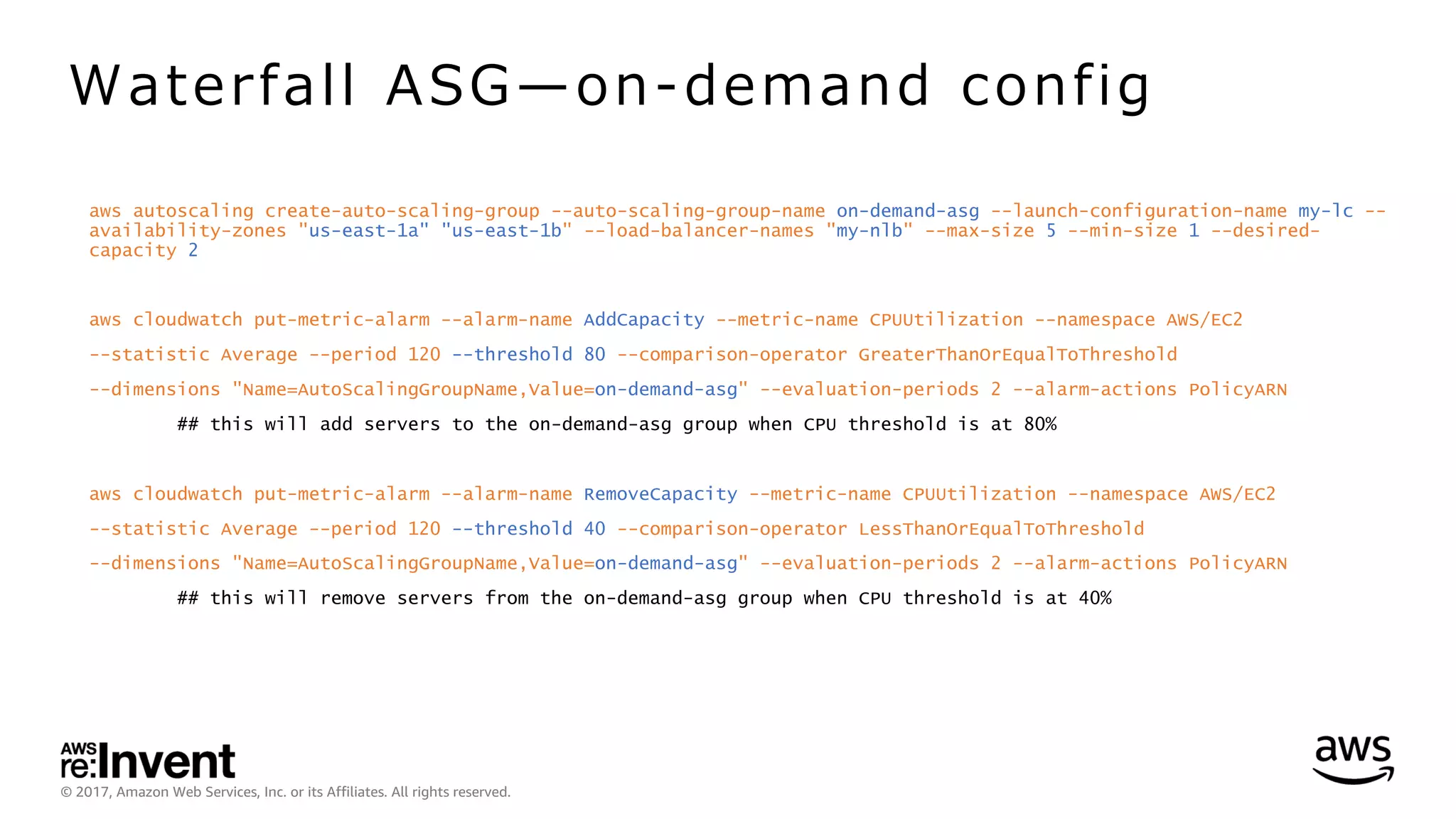

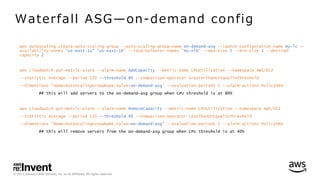

aws autoscaling create-auto-scaling-group --auto-scaling-group-name on-demand-asg --launch-configuration-name my-lc --
availability-zones "us-east-1a" "us-east-1b" --load-balancer-names "my-nlb" --max-size 5 --min-size 1 --desired-
capacity 2
aws cloudwatch put-metric-alarm --alarm-name AddCapacity --metric-name CPUUtilization --namespace AWS/EC2
--statistic Average --period 120 --threshold 80 --comparison-operator GreaterThanOrEqualToThreshold
--dimensions "Name=AutoScalingGroupName,Value=on-demand-asg" --evaluation-periods 2 --alarm-actions PolicyARN
## this will add servers to the on-demand-asg group when CPU threshold is at 80%
aws cloudwatch put-metric-alarm --alarm-name RemoveCapacity --metric-name CPUUtilization --namespace AWS/EC2
--statistic Average --period 120 --threshold 40 --comparison-operator LessThanOrEqualToThreshold
--dimensions "Name=AutoScalingGroupName,Value=on-demand-asg" --evaluation-periods 2 --alarm-actions PolicyARN
## this will remove servers from the on-demand-asg group when CPU threshold is at 40%
Waterfall ASG̶on-demand config

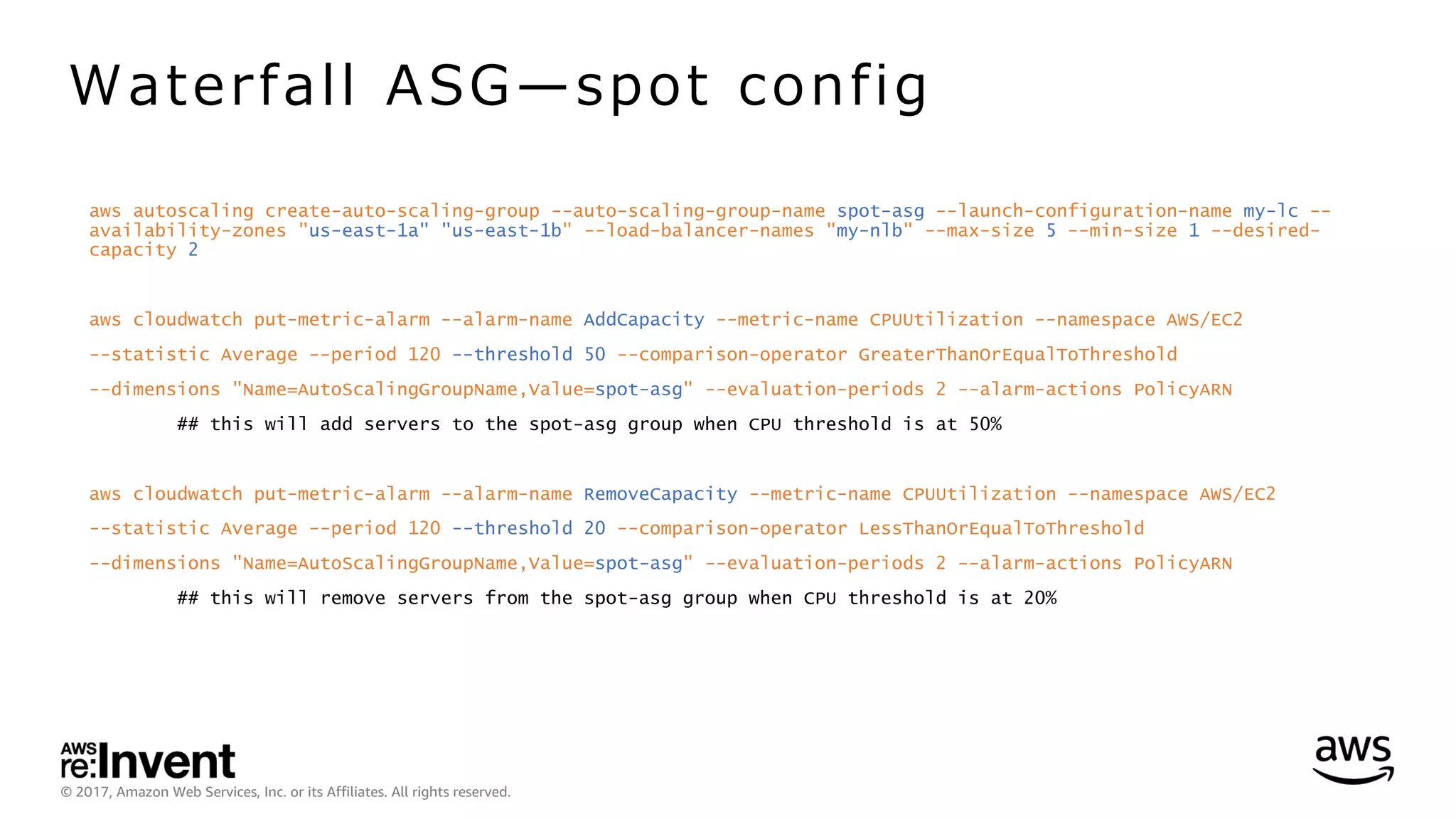

aws autoscaling create-auto-scaling-group --auto-scaling-group-name spot-asg --launch-configuration-name my-lc --
availability-zones "us-east-1a" "us-east-1b" --load-balancer-names "my-nlb" --max-size 5 --min-size 1 --desired-
capacity 2
aws cloudwatch put-metric-alarm --alarm-name AddCapacity --metric-name CPUUtilization --namespace AWS/EC2
--statistic Average --period 120 --threshold 50 --comparison-operator GreaterThanOrEqualToThreshold
--dimensions "Name=AutoScalingGroupName,Value=spot-asg" --evaluation-periods 2 --alarm-actions PolicyARN
## this will add servers to the spot-asg group when CPU threshold is at 50%
aws cloudwatch put-metric-alarm --alarm-name RemoveCapacity --metric-name CPUUtilization --namespace AWS/EC2
--statistic Average --period 120 --threshold 20 --comparison-operator LessThanOrEqualToThreshold
--dimensions "Name=AutoScalingGroupName,Value=spot-asg" --evaluation-periods 2 --alarm-actions PolicyARN
## this will remove servers from the spot-asg group when CPU threshold is at 20%

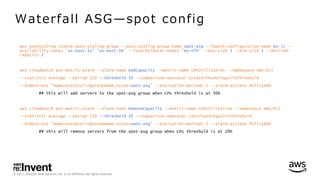

Waterfall ASG̶spot config

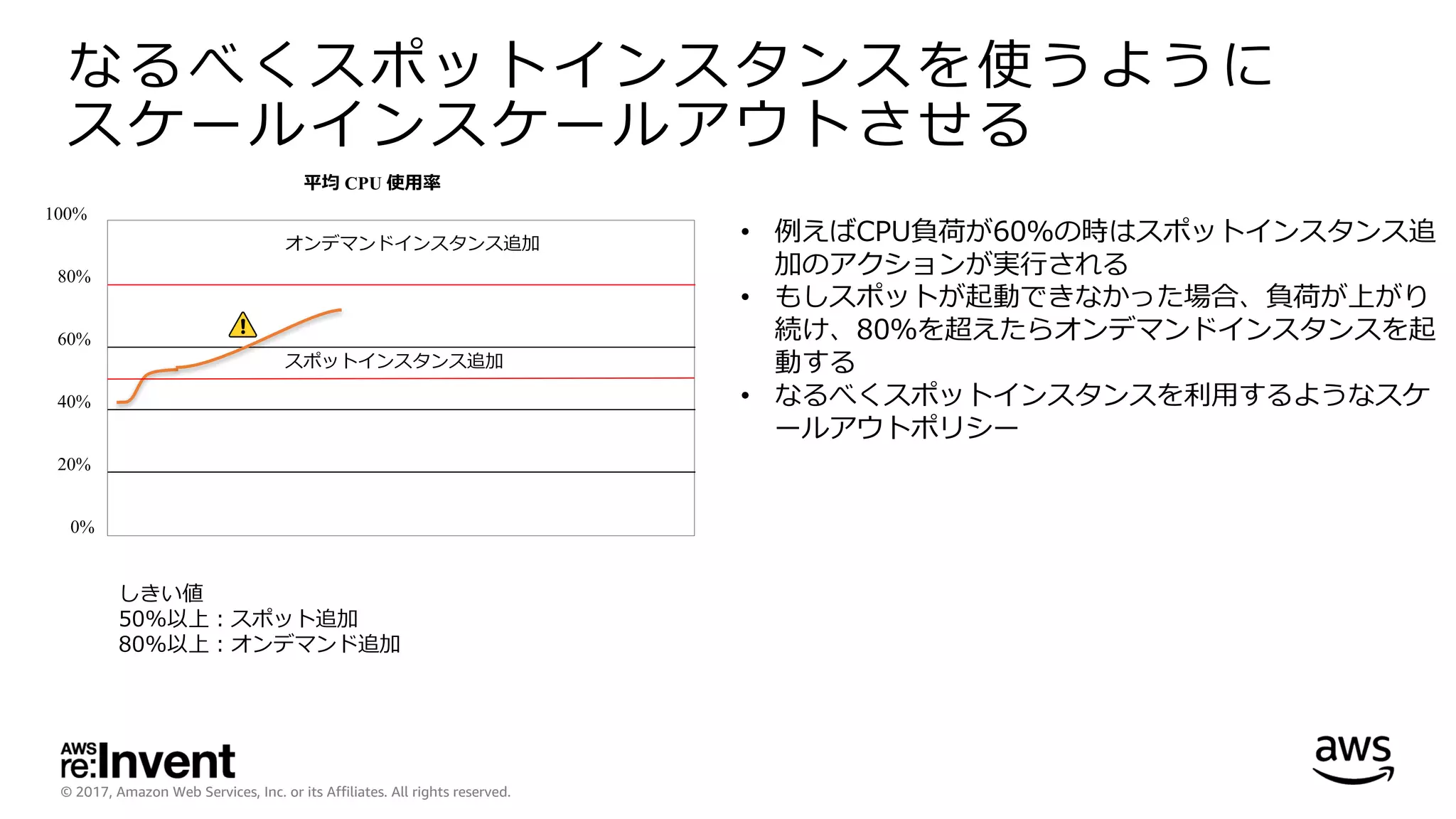

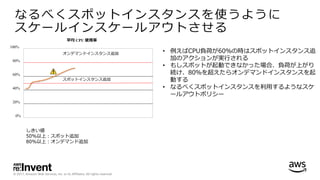

なるべくスポットインスタンスを使うように
スケールインスケールアウトさせる
0%
20%
40%
60%
80%
100%
平均 CPU 使⽤率
オンデマンドインスタンス追加
スポットインスタンス追加
• 例えばCPU負荷が60％の時はスポットインスタンス追
加のアクションが実⾏される
• もしスポットが起動できなかった場合、負荷が上がり
続け、80％を超えたらオンデマンドインスタンスを起
動する
• なるべくスポットインスタンスを利⽤するようなスケ
ールアウトポリシー
しきい値
50%以上：スポット追加
80%以上：オンデマンド追加

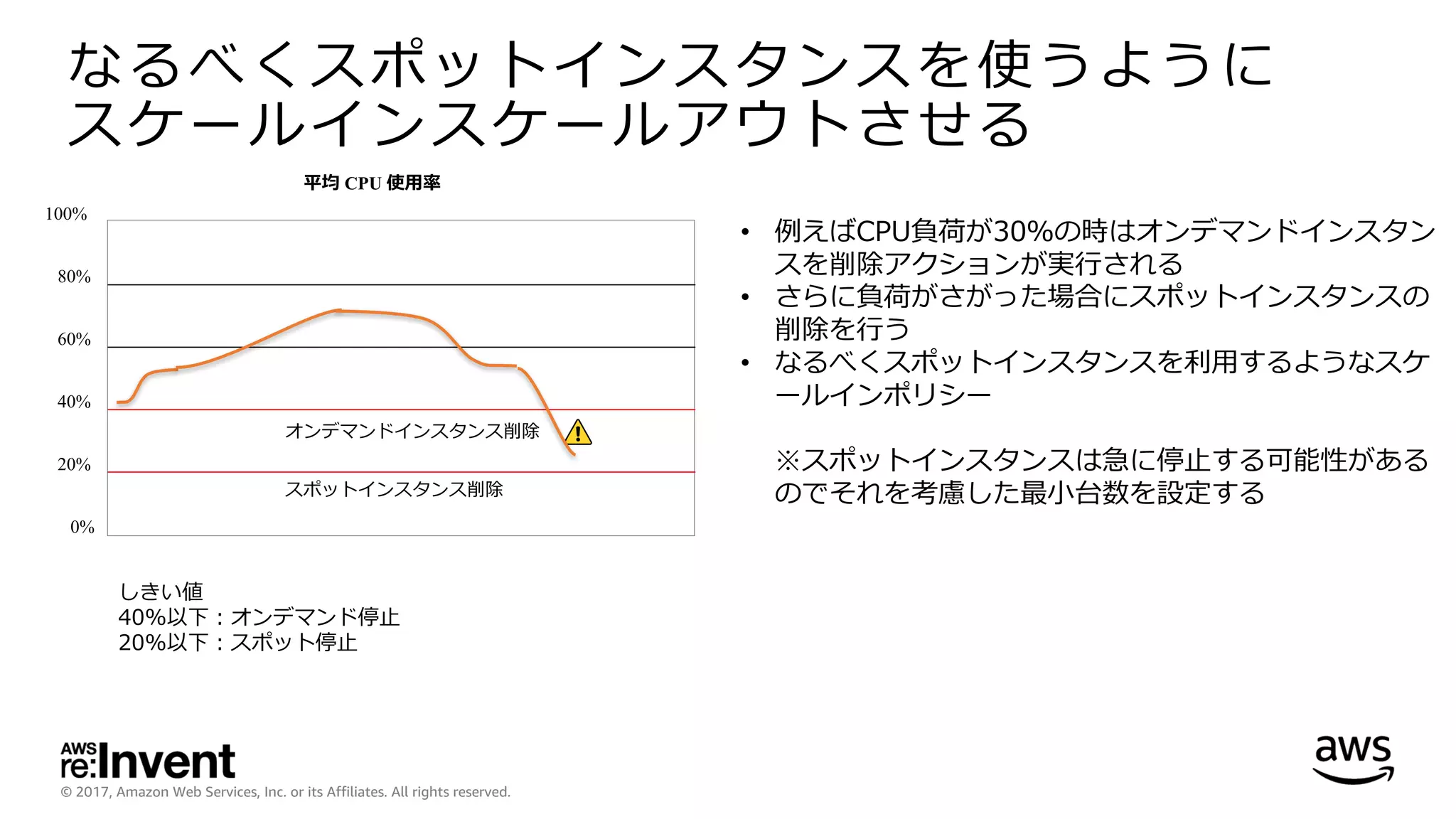

なるべくスポットインスタンスを使うように
スケールインスケールアウトさせる
0%
20%
40%
60%
80%
100%
平均 CPU 使⽤率
オンデマンドインスタンス削除
スポットインスタンス削除
• 例えばCPU負荷が30％の時はオンデマンドインスタン
スを削除アクションが実⾏される
• さらに負荷がさがった場合にスポットインスタンスの
削除を⾏う
• なるべくスポットインスタンスを利⽤するようなスケ
ールインポリシー
※スポットインスタンスは急に停⽌する可能性がある
のでそれを考慮した最⼩台数を設定する
しきい値
40%以下：オンデマンド停⽌
20%以下：スポット停⽌

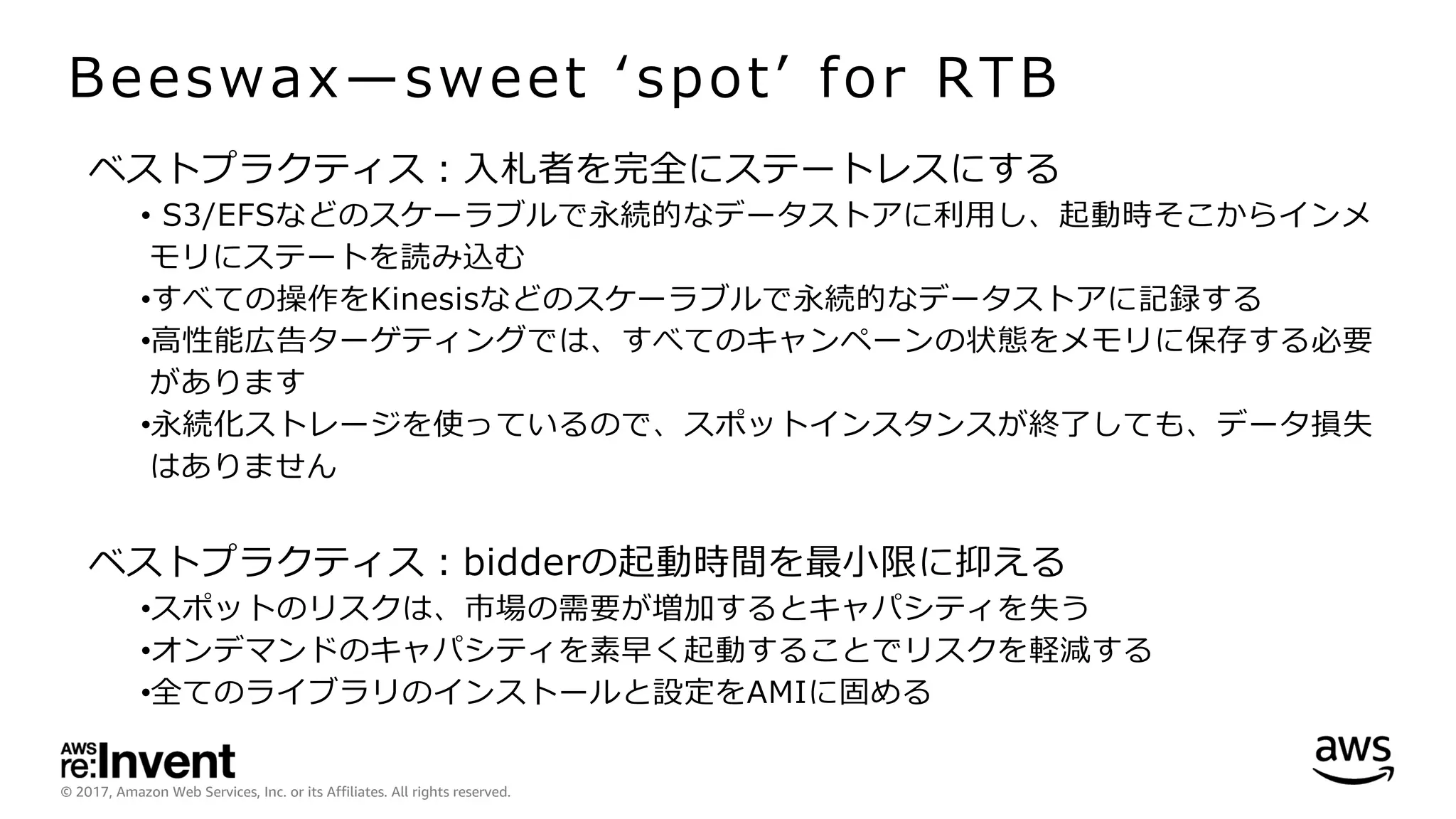

Beeswax̶sweet ʻspotʼ for RTB
ベストプラクティス：⼊札者を完全にステートレスにする
• S3/EFSなどのスケーラブルで永続的なデータストアに利⽤し、起動時そこからインメ
モリにステートを読み込む
•すべての操作をKinesisなどのスケーラブルで永続的なデータストアに記録する
•⾼性能広告ターゲティングでは、すべてのキャンペーンの状態をメモリに保存する必要
があります
•永続化ストレージを使っているので、スポットインスタンスが終了しても、データ損失
はありません
ベストプラクティス：bidderの起動時間を最⼩限に抑える
•スポットのリスクは、市場の需要が増加するとキャパシティを失う
•オンデマンドのキャパシティを素早く起動することでリスクを軽減する
•全てのライブラリのインストールと設定をAMIに固める

Data̶data lake, analytics & insights
Data lakes
Analytics & insights

Data lake
Photo: cherezoff/Shutterstock

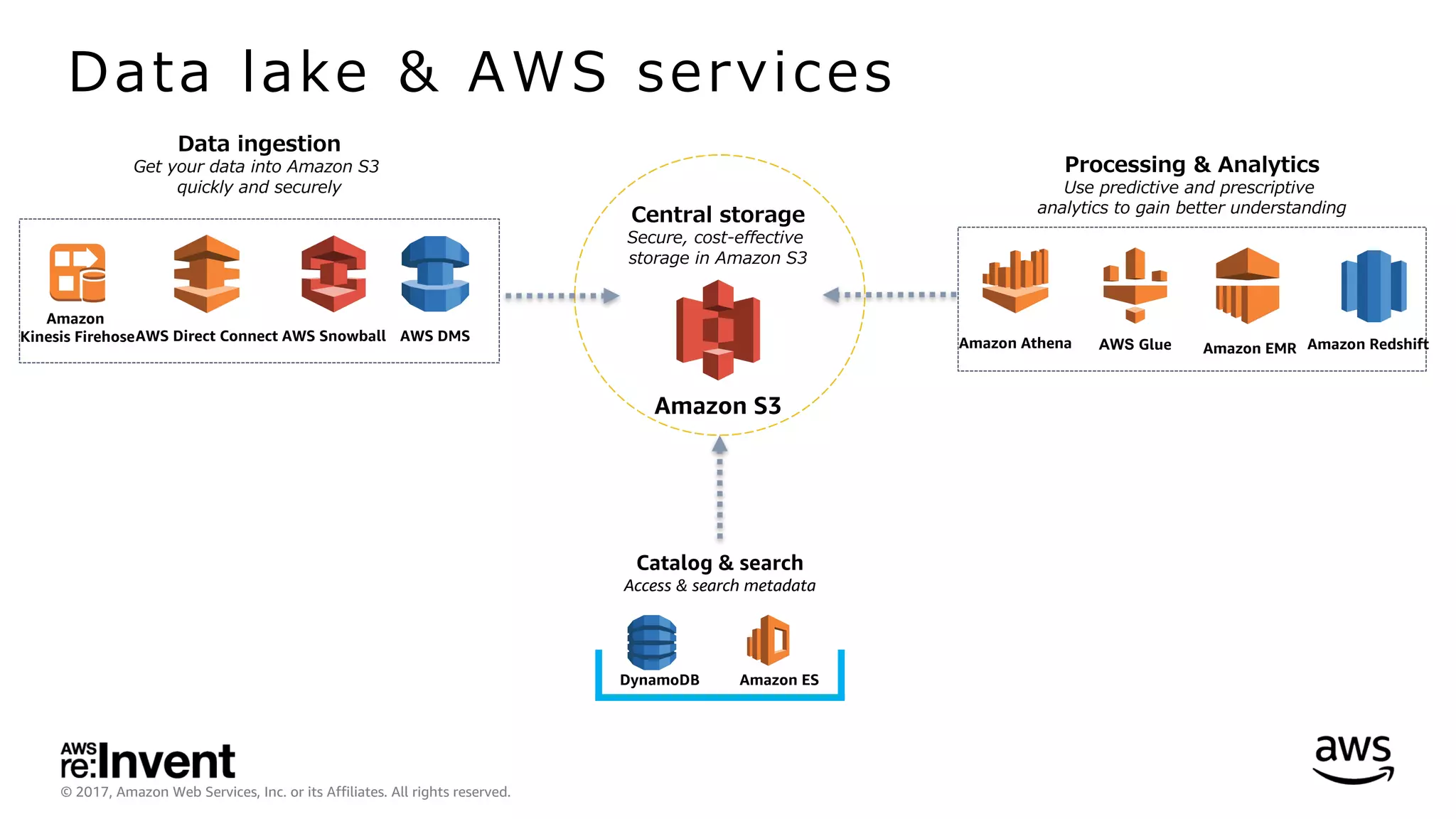

Central storage
Secure, cost-effective
storage in Amazon S3
Amazon S3
Catalog & search
Access & search metadata
DynamoDB Amazon ES
Amazon Athena Amazon EMR Amazon Redshift
Processing & Analytics
Use predictive and prescriptive
analytics to gain better understanding
Amazon
Kinesis FirehoseAWS Direct Connect AWS Snowball AWS DMS
Data ingestion
Get your data into Amazon S3
quickly and securely
Data lake & AWS services
AWS Glue

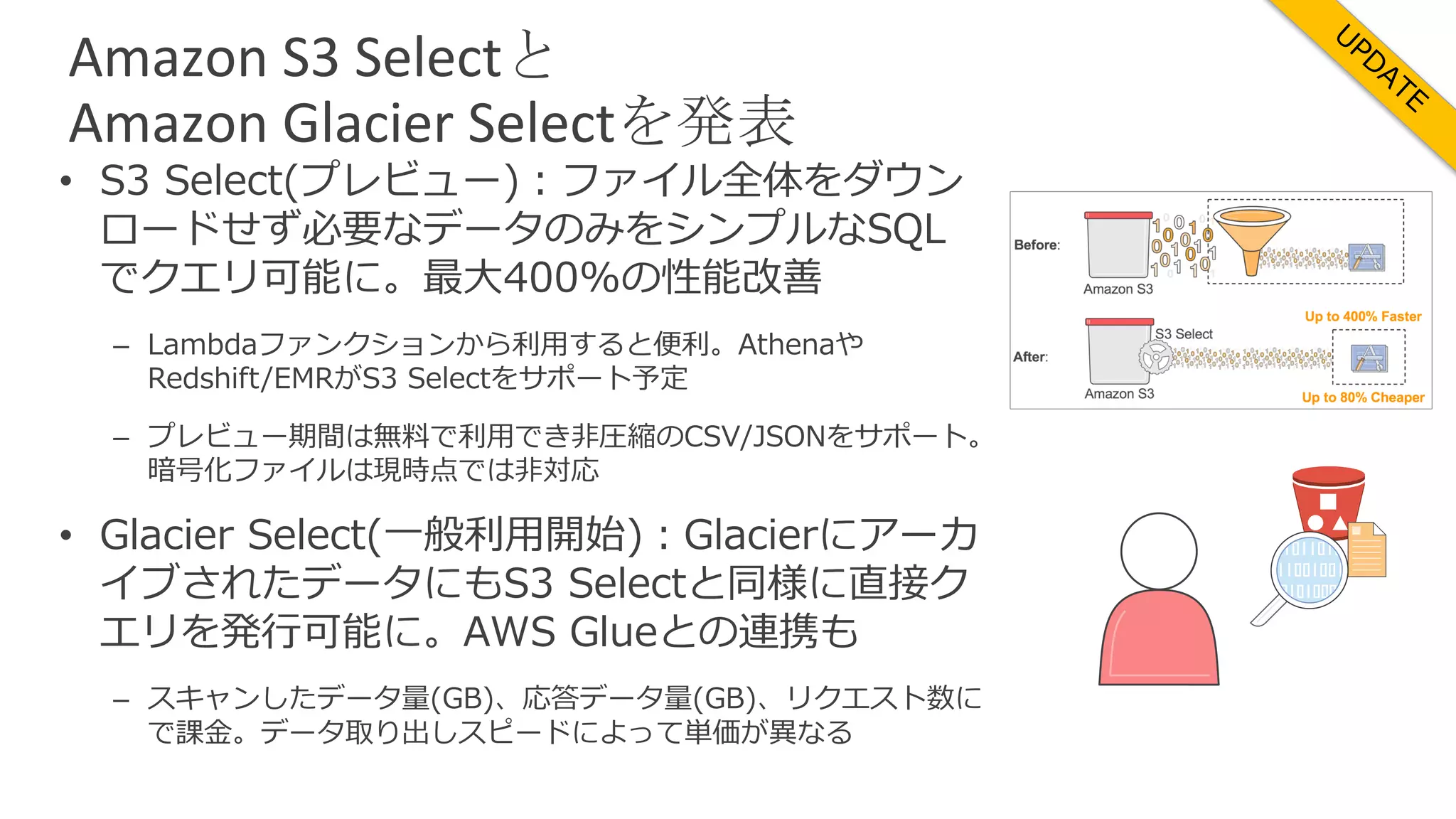

Amazon S3 Selectと
Amazon Glacier Selectを発表
• S3 Select(プレビュー)：ファイル全体をダウン
ロードせず必要なデータのみをシンプルなSQL
でクエリ可能に。最⼤400%の性能改善
– Lambdaファンクションから利⽤すると便利。Athenaや
Redshift/EMRがS3 Selectをサポート予定
– プレビュー期間は無料で利⽤でき⾮圧縮のCSV/JSONをサポート。
暗号化ファイルは現時点では⾮対応
• Glacier Select(⼀般利⽤開始)：Glacierにアーカ
イブされたデータにもS3 Selectと同様に直接ク
エリを発⾏可能に。AWS Glueとの連携も
– スキャンしたデータ量(GB)、応答データ量(GB)、リクエスト数に
で課⾦。データ取り出しスピードによって単価が異なる

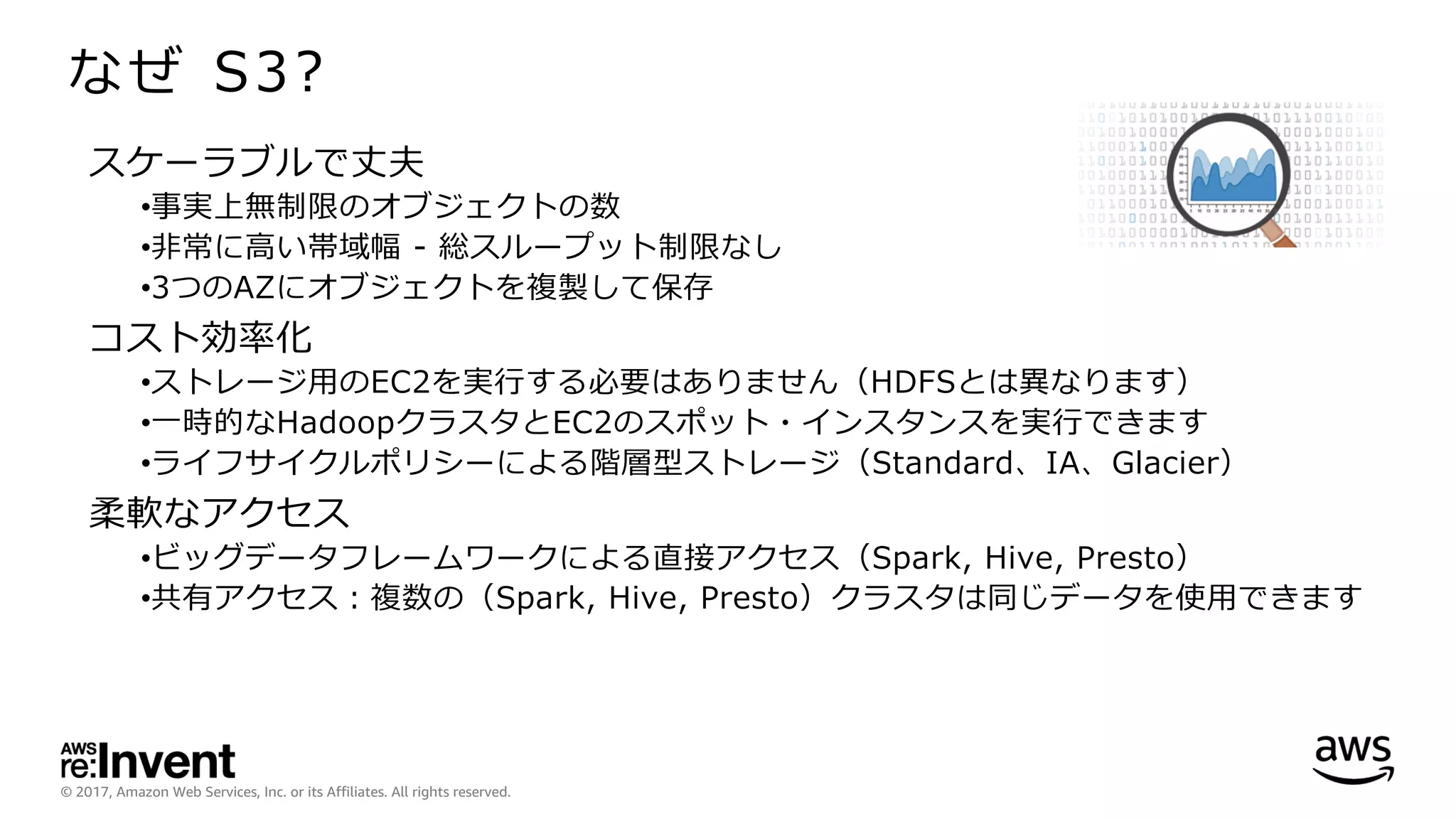

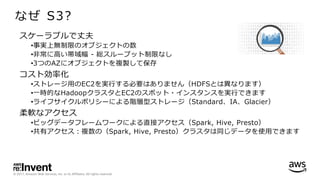

なぜ S3?
スケーラブルで丈夫
•事実上無制限のオブジェクトの数
•⾮常に⾼い帯域幅 - 総スループット制限なし
•3つのAZにオブジェクトを複製して保存
コスト効率化
•ストレージ⽤のEC2を実⾏する必要はありません（HDFSとは異なります）
•⼀時的なHadoopクラスタとEC2のスポット・インスタンスを実⾏できます
•ライフサイクルポリシーによる階層型ストレージ（Standard、IA、Glacier）
柔軟なアクセス
•ビッグデータフレームワークによる直接アクセス（Spark, Hive, Presto）
•共有アクセス：複数の（Spark, Hive, Presto）クラスタは同じデータを使⽤できます

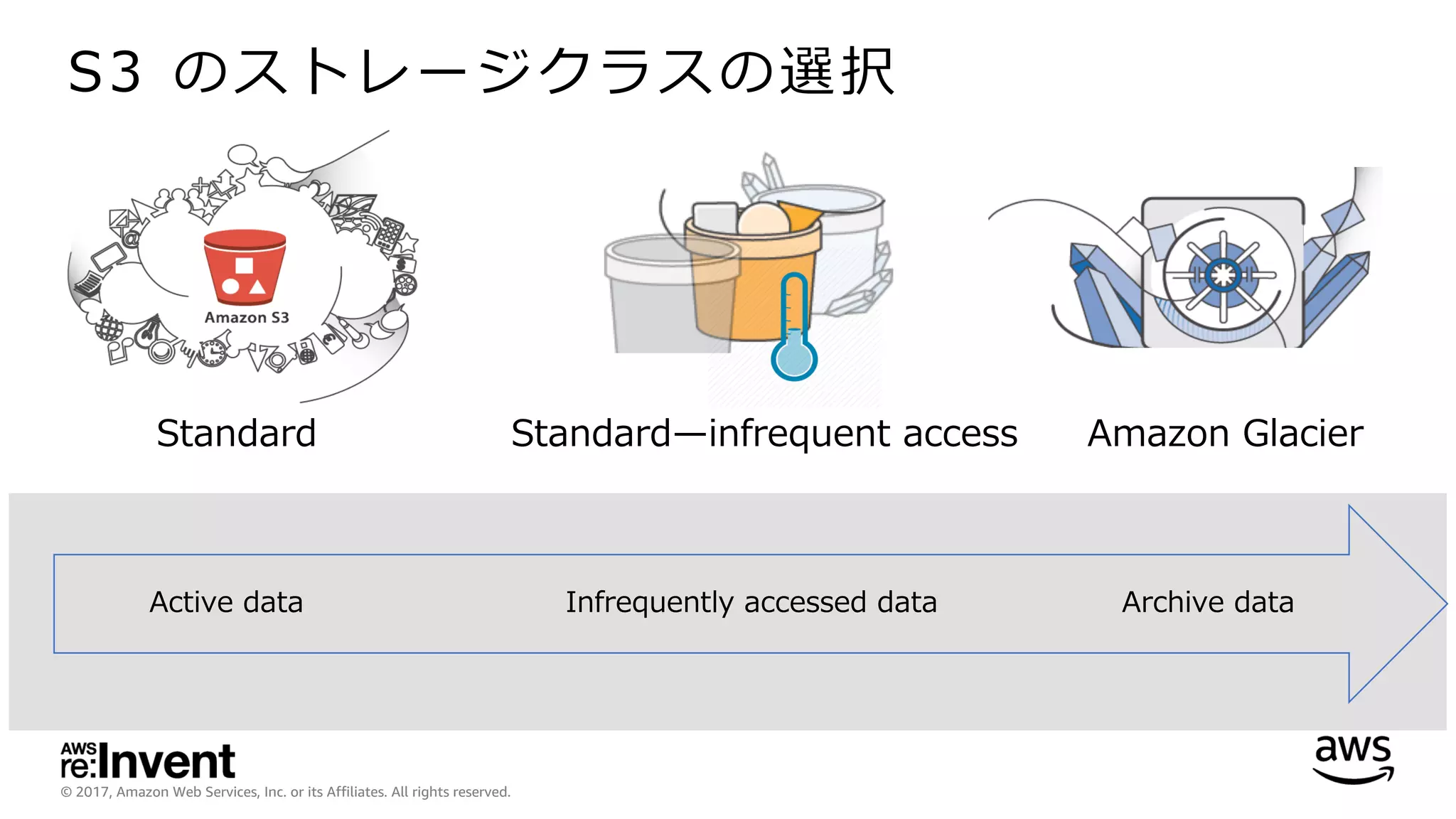

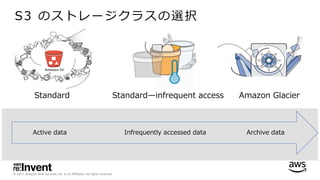

S3 のストレージクラスの選択
Standard
Active data Archive dataInfrequently accessed data
Standard̶infrequent access Amazon Glacier

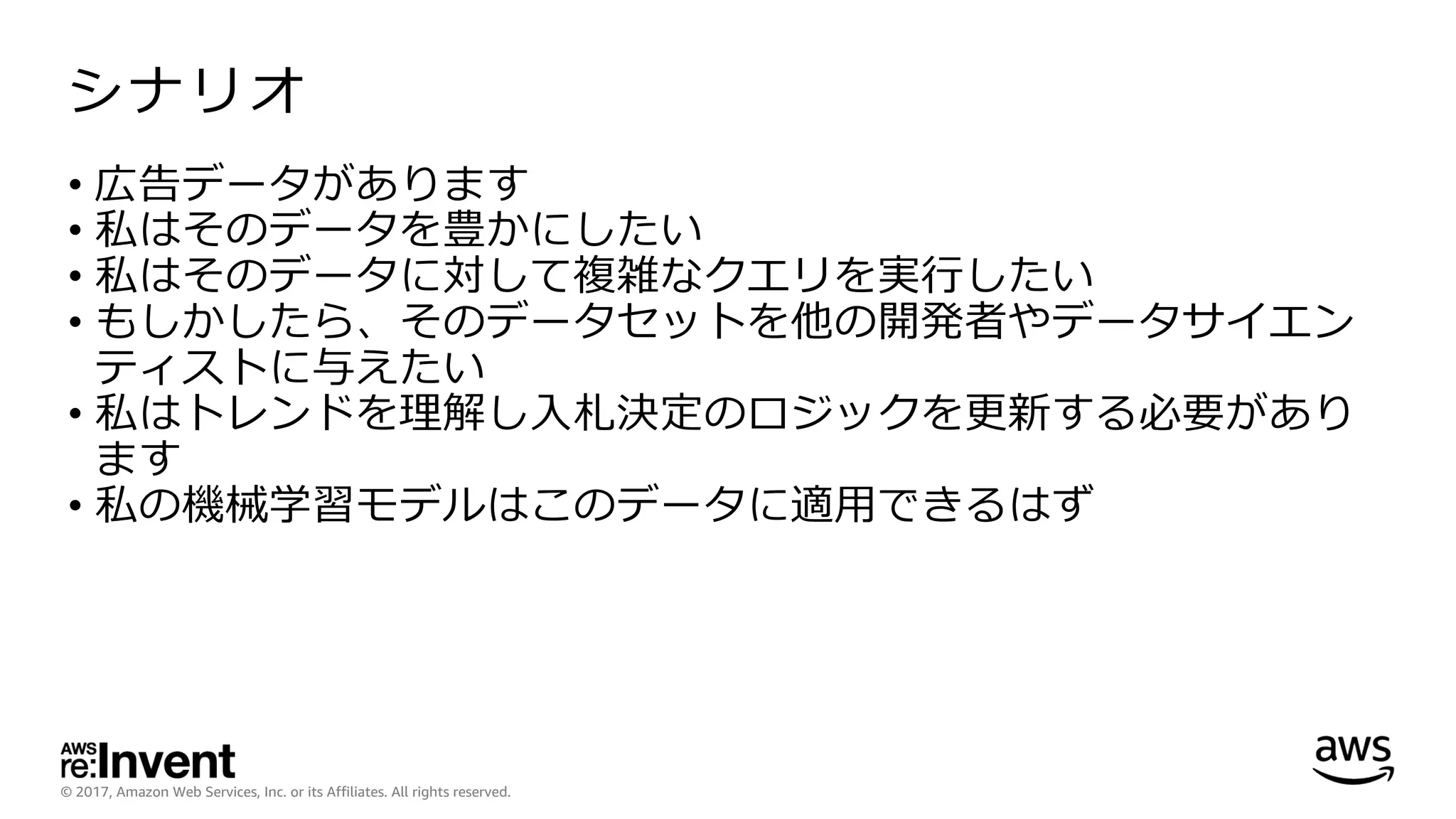

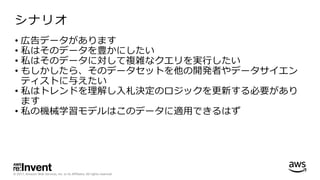

シナリオ
• 広告データがあります
• 私はそのデータを豊かにしたい
• 私はそのデータに対して複雑なクエリを実⾏したい
• もしかしたら、そのデータセットを他の開発者やデータサイエン
ティストに与えたい
• 私はトレンドを理解し⼊札決定のロジックを更新する必要があり
ます
• 私の機械学習モデルはこのデータに適⽤できるはず

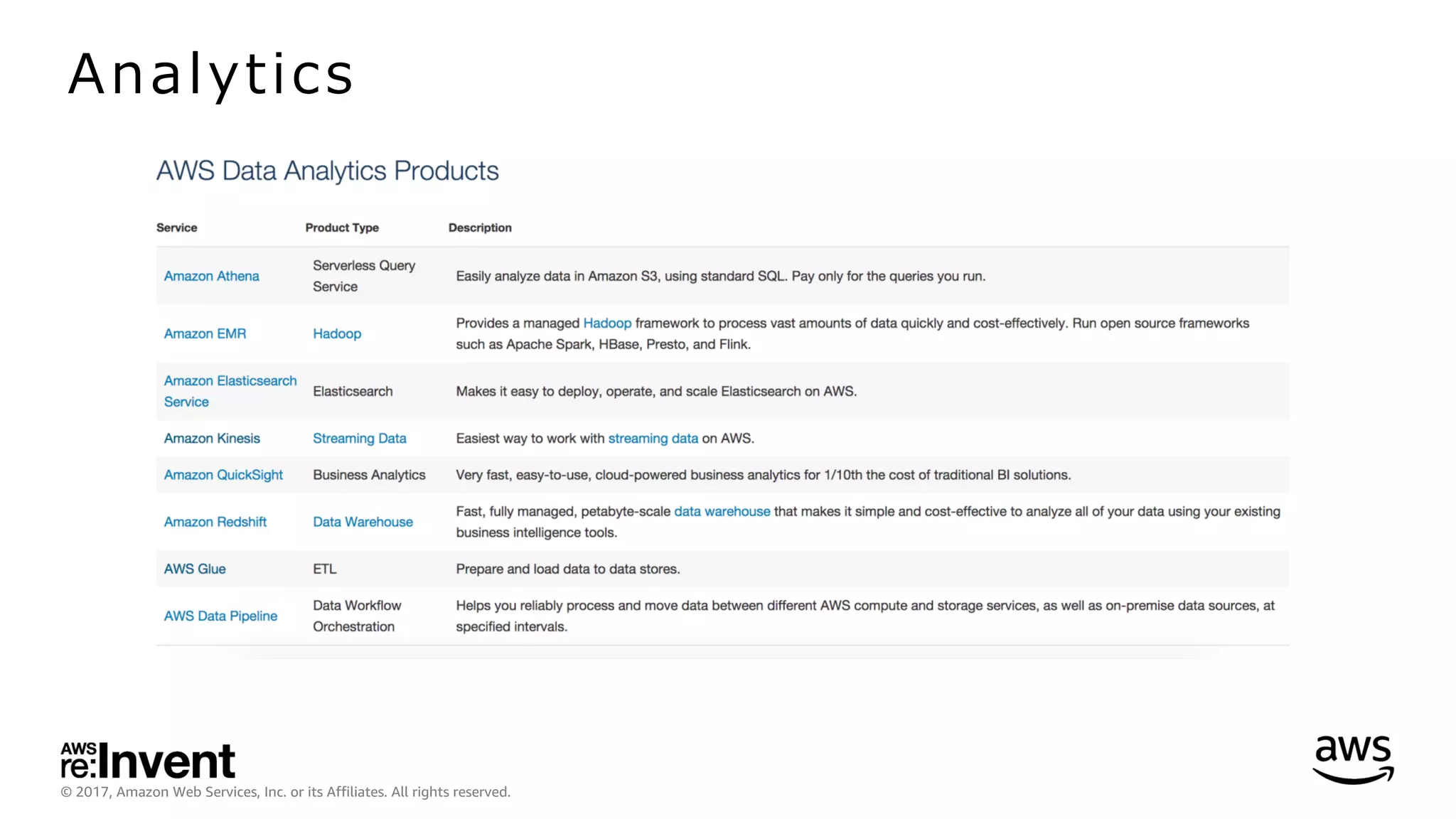

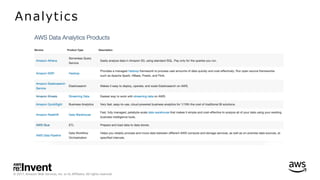

Analytics

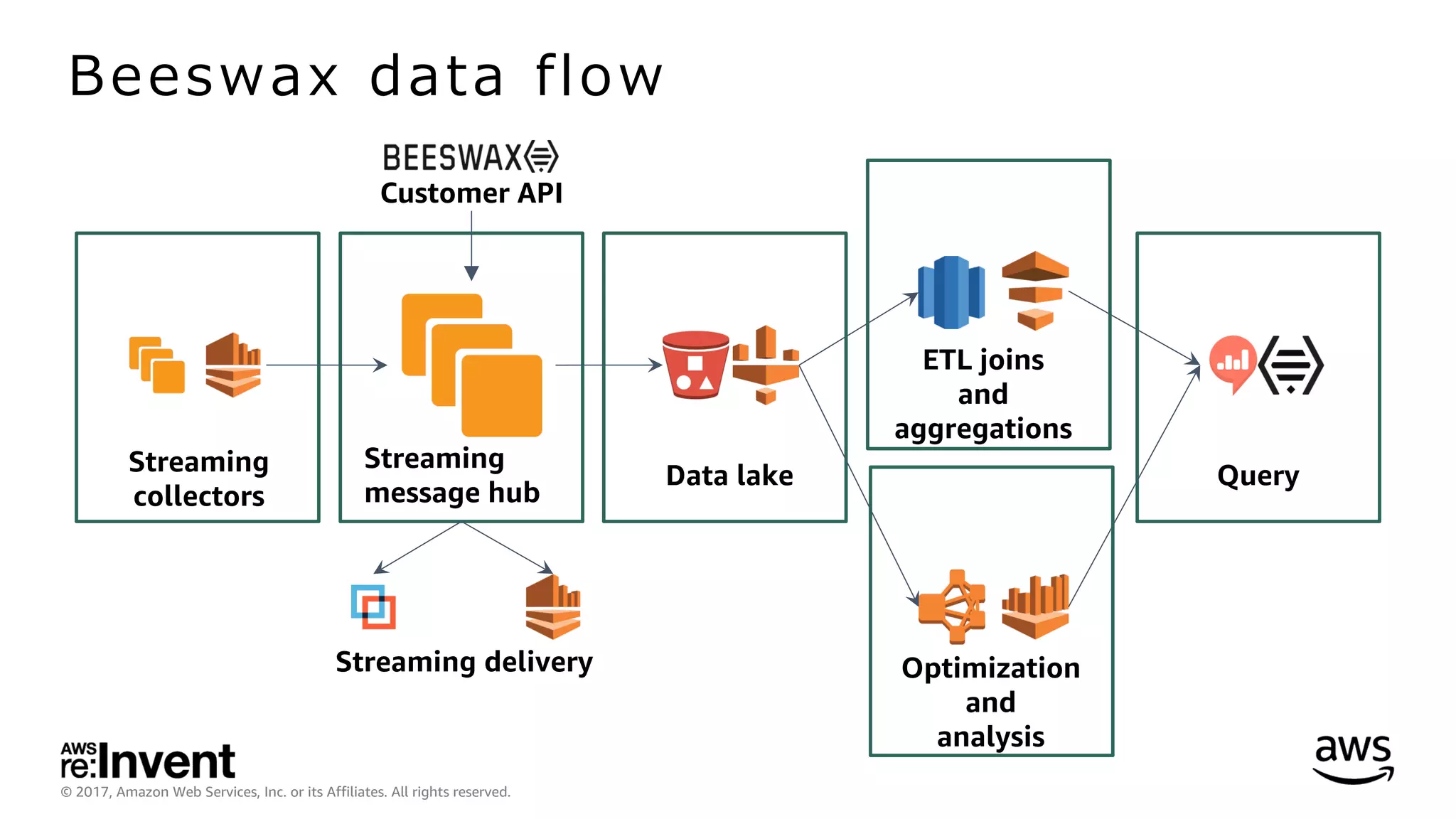

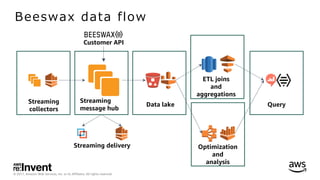

Beeswax data flow
Streaming
collectors
Streaming
message hub
Streaming delivery
Data lake
Customer API
ETL joins
and
aggregations
Optimization
and
analysis
Query

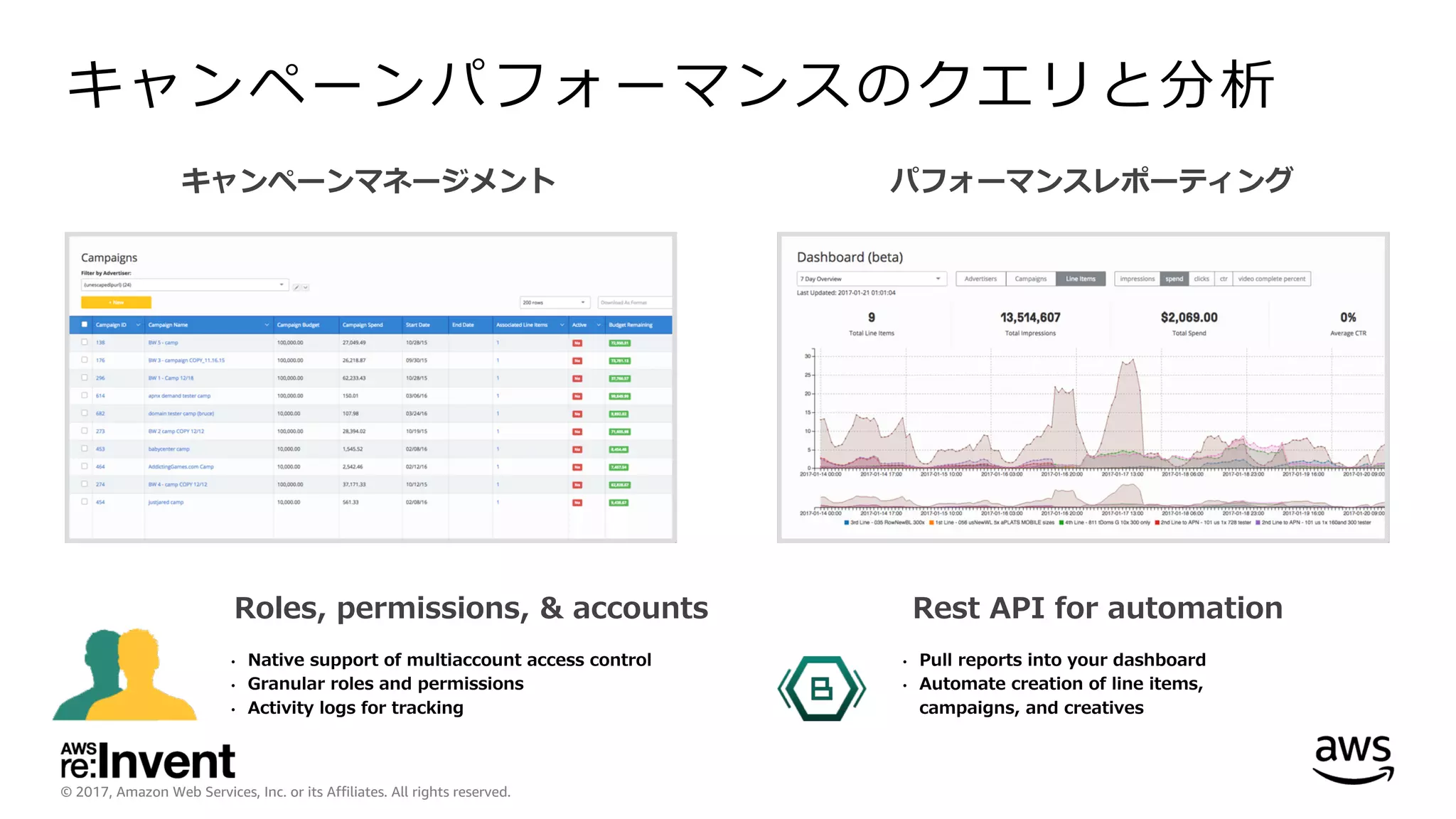

キャンペーンパフォーマンスのクエリと分析
パフォーマンスレポーティングキャンペーンマネージメント
• Pull reports into your dashboard
• Automate creation of line items,
campaigns, and creatives
Rest API for automation
• Native support of multiaccount access control
• Granular roles and permissions
• Activity logs for tracking
Roles, permissions, & accounts

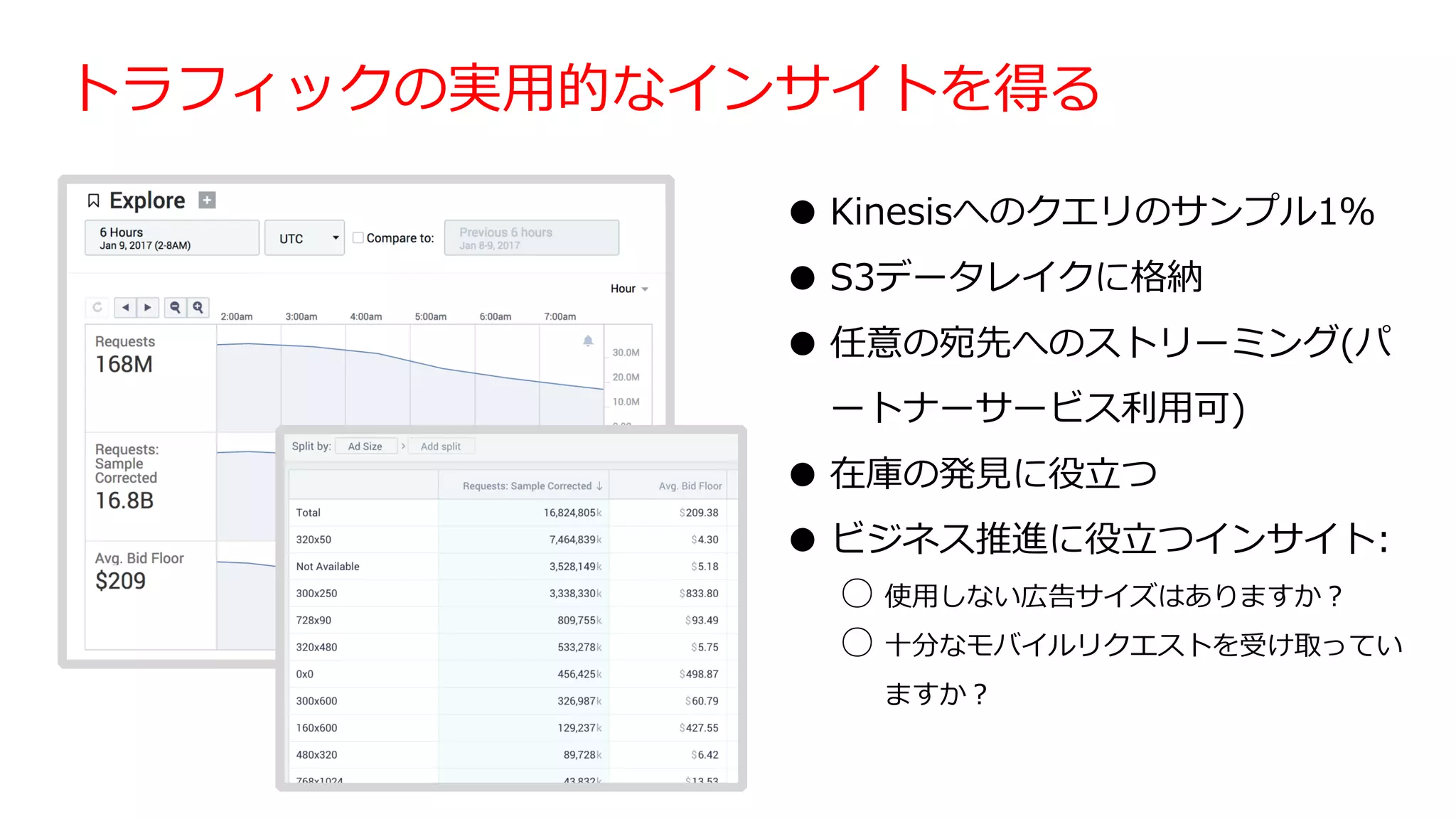

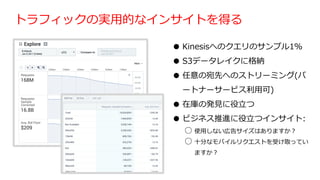

トラフィックの実⽤的なインサイトを得る
● Kinesisへのクエリのサンプル1％
● S3データレイクに格納
● 任意の宛先へのストリーミング(パ
ートナーサービス利⽤可)
● 在庫の発⾒に役⽴つ
● ビジネス推進に役⽴つインサイト:
○ 使⽤しない広告サイズはありますか？
○ ⼗分なモバイルリクエストを受け取ってい
ますか？

RTB on AWS がもたらすものは？
REQUESTS PER SECOND
ONE MIIIIIIIILLION
Photo: memegenerator.net

Thank you!

ATC301 AWS re:Invent 2017/11/27 - 1 Million Bids in 100ms - Using AWS to Power Your Real-time Bidder 翻訳

More Related Content

What's hot

Similar to ATC301 AWS re:Invent 2017/11/27 - 1 Million Bids in 100ms - Using AWS to Power Your Real-time Bidder 翻訳

More from Amazon Web Services Japan

ATC301 AWS re:Invent 2017/11/27 - 1 Million Bids in 100ms - Using AWS to Power Your Real-time Bidder 翻訳
