AWS Black Belt Tech Webinar 2014 (旧マイスターシリーズ) Amazon Elastic Compute Cloud(Amazon EC2)

1. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
AWS Black Belt Tech Webinar 2014
(旧マイスターシリーズ)
Amazon Elastic Compute Cloud
(Amazon EC2)
2014.04.02
アマゾンデータサービスジャパン株式会社
プリンシパルソリューションアーキテクト 荒⽊木靖宏

2. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
2

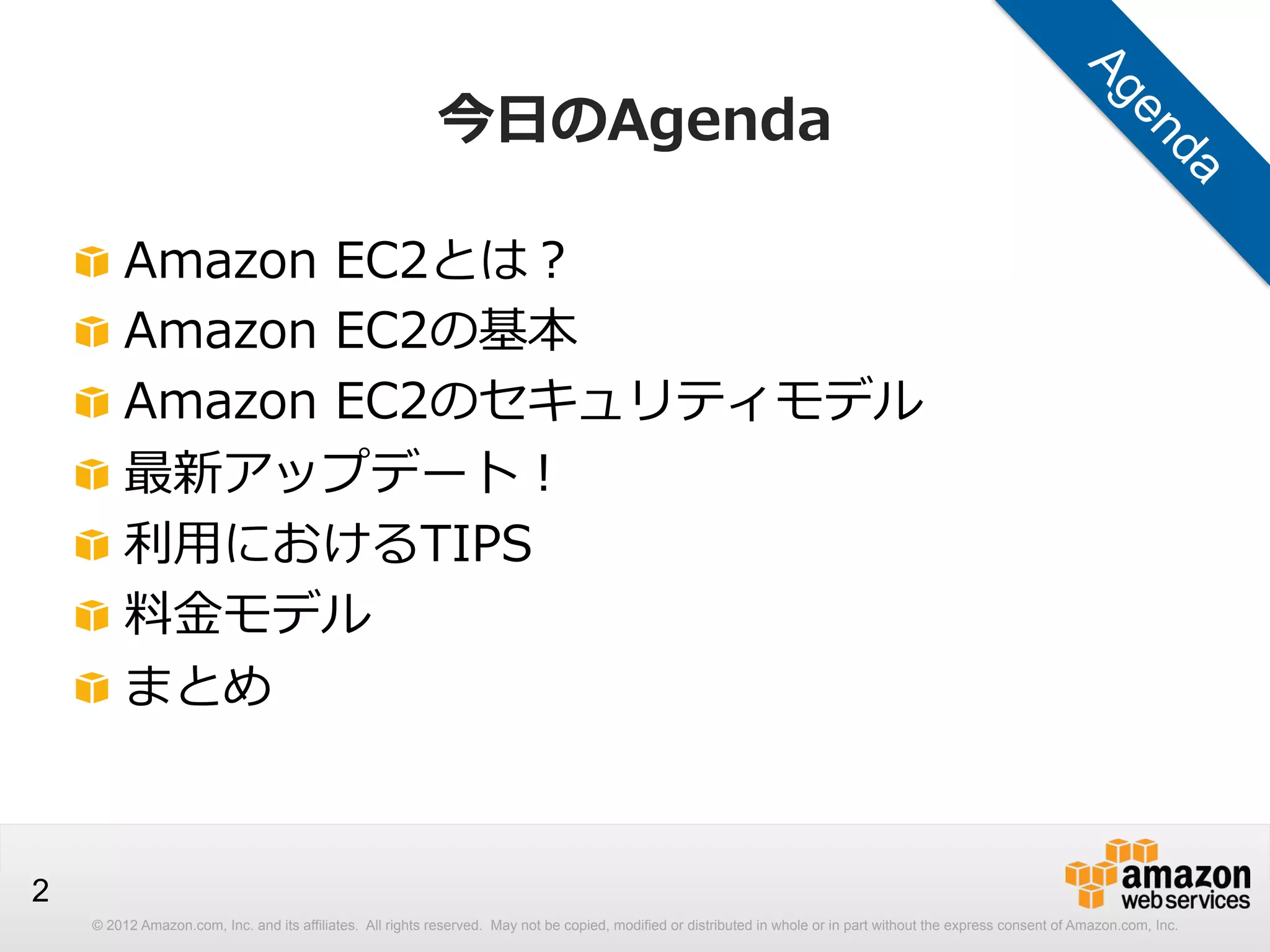

今⽇日のAgenda
! Amazon EC2とは？
! Amazon EC2の基本
! Amazon EC2のセキュリティモデル
! 最新アップデート！
! 利利⽤用におけるTIPS
! 料料⾦金金モデル
! まとめ

3. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
3
今⽇日のAgenda
! Amazon EC2とは？
! Amazon EC2の基本
! Amazon EC2のセキュリティモデル
! 最新アップデート
! 利利⽤用におけるTIPS
! 料料⾦金金モデル
! まとめ

4. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
4

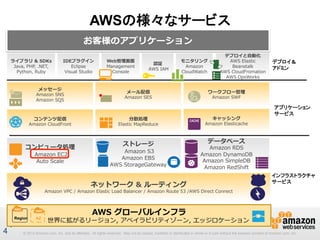

AWSの様々なサービス
4
お客様のアプリケーション
認証
AWS IAM
モニタリング
Amazon
CloudWatch
Web管理理画⾯面
Management
Console
デプロイと⾃自動化
AWS Elastic
Beanstalk
AWS CloudFromation
AWS OpsWorks
IDEプラグイン
Eclipse
Visual Studio
ライブラリ & SDKs
Java, PHP, .NET,
Python, Ruby
デプロイ＆
アドミン
コンテンツ配信
Amazon CloudFront
メッセージ
Amazon SNS
Amazon SQS
分散処理理
Elastic MapReduce
メール配信
Amazon SES
キャッシング
Amazon Elasticache
ワークフロー管理理
Amazon SWF
アプリケーション
サービス
コンピュータ処理理
Amazon EC2
Auto Scale
ストレージ
Amazon S3
Amazon EBS
AWS StorageGateway
データベース
Amazon RDS
Amazon DynamoDB
Amazon SimpleDB
Amazon RedShift
AWS グローバルインフラ
世界に拡がるリージョン, アベイラビリティゾーン, エッジロケーションAZRegion
ネットワーク & ルーティング
Amazon VPC / Amazon Elastic Load Balancer / Amazon Route 53 /AWS Direct Connect
インフラストラクチャ
サービス

5. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
5
Amazon EC2:仮想化されたサーバ
仮想サーバ(Amazon EC2)
Windows Linux BSD
コマンドライン
/ SDK利利⽤用
SSH公開鍵
認証
仮想外部ディスク
(Amazon EBS)
Amazon S3
マシンイメージ
(AMI)から
起動
仮想デスクトップ
ターミナル
AMI
保存
API
Webコンソール

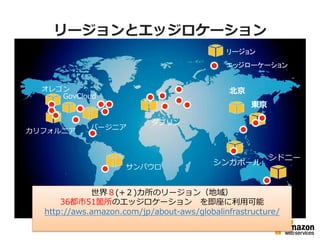

6. リージョンとエッジロケーション
カリフォルニア
ダブリン
シンガポール
東京
オレゴン
バージニア
サンパウロ
リージョン
エッジローケーション
GovCloud
世界８(+２)カ所のリージョン（地域）
36都市51箇所のエッジロケーション を即座に利利⽤用可能
http://aws.amazon.com/jp/about-‐‑‒aws/globalinfrastructure/
シドニー
北北京

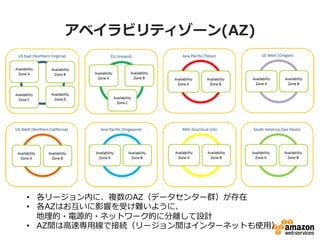

7. アベイラビリティゾーン(AZ)
• 各リージョン内に、複数のAZ（データセンター群）が存在
• 各AZはお互いに影響を受け難いように、
地理理的・電源的・ネットワーク的に分離離して設計
• AZ間は⾼高速専⽤用線で接続（リージョン間はインターネットも使⽤用）

8. 典型的Webアーキテクチャ(他のサービスとの組み合わせ)
東京リージョン
AZ-‐‑‒1a AZ-‐‑‒1c
EC2 EC2
RDSマスタ RDSスレーブ
⾃自動同期
ELB
(ロードバランサ)
Amazon Route 53
(ドメイン名割り当て)
静的コンテンツ
S3
CloudFront
(コンテンツ
配信)

9. Virtual Private Cloud (VPC)とEC2
EC2-Classic
Amazon Virtual Private
Cloud (VPC)環境
ユーザごとの
IPアドレス領域で
インスタンスを利用可！
全ユーザで共通の
10.0.0.0/8のIPアドレスを使う
現在の標準環境
EC2-VPC

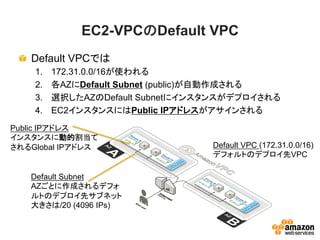

10. EC2-VPCのDefault VPC
! Default VPCでは
1. 172.31.0.0/16が使われる
2. 各AZにDefault Subnet (public)が自動作成される
3. 選択したAZのDefault Subnetにインスタンスがデプロイされる
4. EC2インスタンスにはPublic IPアドレスがアサインされる
Default VPC (172.31.0.0/16)
デフォルトのデプロイ先VPC
Default Subnet
AZごとに作成されるデフォ
ルトのデプロイ先サブネット
大きさは/20 (4096 IPs)
Public IPアドレス
インスタンスに動的割当て
されるGlobal IPアドレス

11. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
11

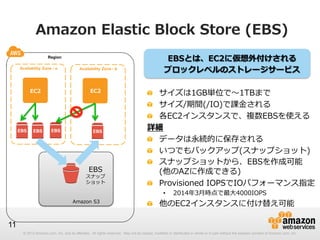

Amazon Elastic Block Store (EBS)
EBSとは、EC2に仮想外付けされる
ブロックレベルのストレージサービス
! サイズは1GB単位で〜～1TBまで
! サイズ/期間(/IO)で課⾦金金される
! 各EC2インスタンスで、複数EBSを使える
詳細
! データは永続的に保存される
! いつでもバックアップ(スナップショット)
! スナップショットから、EBSを作成可能
(他のAZに作成できる)
! Provisioned IOPSでIOパフォーマンス指定
• 2014年年3⽉月時点で最⼤大4000IOPS
! 他のEC2インスタンスに付け替え可能
Region
Availability Zone - a
EBS EBS EBS
Availability Zone - b
EBS EBS
Amazon S3
EBS
スナップ
ショット
EC2 EC2

12. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
12

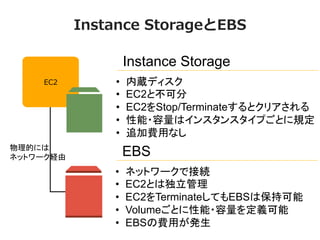

Instance StorageとEBS
EC2
Instance Storage
• 内蔵ディスク
• EC2と不可分
• EC2をStop/Terminateするとクリアされる
• 性能・容量はインスタンスタイプごとに規定
• 追加費用なし
EBS
• ネットワークで接続
• EC2とは独立管理
• EC2をTerminateしてもEBSは保持可能
• Volumeごとに性能・容量を定義可能
• EBSの費用が発生
物理的には
ネットワーク経由

13. EC2に関連する主要コンポーネント
リージョン
アベイラビリティゾー
ン
Amazon
CloudWatch
Auto Scaling
Amazon Elastic
Block Storage
(EBS)
Amazon Machine
(AMI)
Elastic IP
Amazon Virtual
Private Cloud
(VPC)
Elastic Load
Balancer
Snapshot
Amazon Elastic
Compute Cloud
(EC2)
Key Pairs
AWS Management
Console
Security
Groups
VM Import/
Export

14. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
14
今⽇日のAgenda
! Amazon EC2とは？
! Amazon EC2の基本
• 触ってみよう！
• 基本コンセプト
! Amazon EC2のセキュリティモデル
! 最新アップデート
! 利利⽤用におけるTIPS
! 料料⾦金金モデル
! まとめ

15. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
15

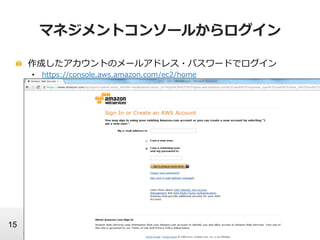

マネジメントコンソールからログイン
! 作成したアカウントのメールアドレス・パスワードでログイン
• https://console.aws.amazon.com/ec2/home

16. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
16

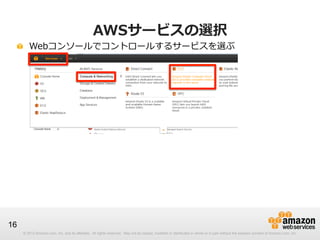

AWSサービスの選択
! Webコンソールでコントロールするサービスを選ぶ

17. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
17
リージョン選択
! ⽇日本にいながら、世界中のどのリージョンも選択できる
XXXX

18. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
18

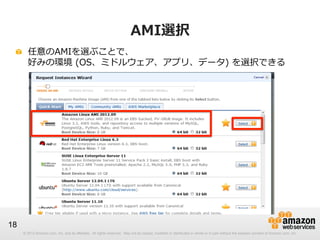

AMI選択
! 任意のAMIを選ぶことで、
好みの環境 (OS、ミドルウェア、アプリ、データ) を選択できる

19. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
19

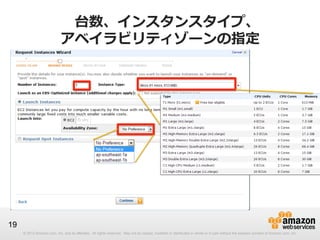

台数、インスタンスタイプ、
アベイラビリティゾーンの指定

20. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
20

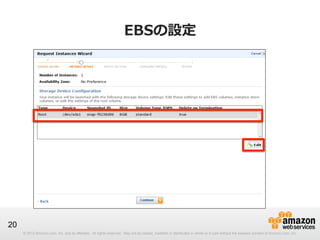

EBSの設定

21. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
21

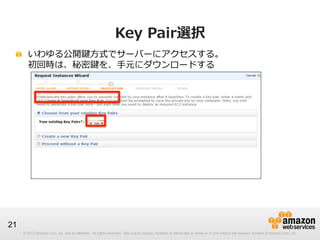

Key Pair選択
! いわゆる公開鍵⽅方式でサーバーにアクセスする。
初回時は、秘密鍵を、⼿手元にダウンロードする

22. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
22

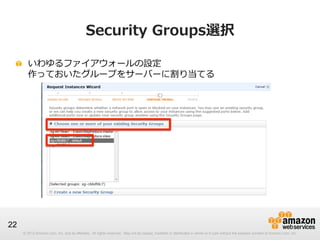

Security Groups選択
! いわゆるファイアウォールの設定
作っておいたグループをサーバーに割り当てる

23. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
23

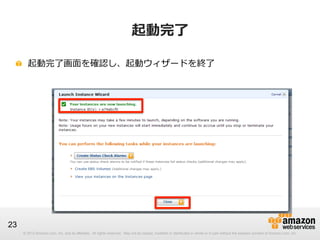

起動完了了
! 起動完了了画⾯面を確認し、起動ウィザードを終了了

24. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
24

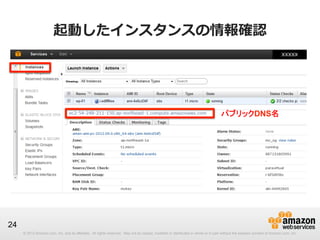

起動したインスタンスの情報確認
XXXXX
パブリックDNS名

25. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
25
ターミナルでアクセス
ログインの際のアカウント名は、AMIによっ
て違うので注意
例) Amazon Linux -> ec2-user
その他Linuxの多く -> root, admin等
パブリックDNS名
秘密鍵

26. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
26

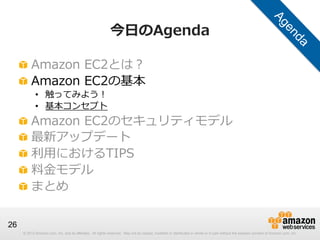

今⽇日のAgenda
! Amazon EC2とは？
! Amazon EC2の基本
• 触ってみよう！
• 基本コンセプト
! Amazon EC2のセキュリティモデル
! 最新アップデート
! 利利⽤用におけるTIPS
! 料料⾦金金モデル
! まとめ

27. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
27

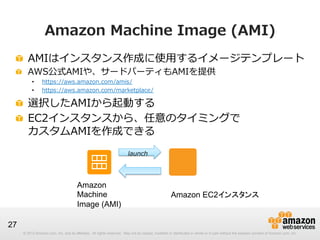

Amazon Machine Image (AMI)
! AMIはインスタンス作成に使⽤用するイメージテンプレート
! AWS公式AMIや、サードパーティもAMIを提供
• https://aws.amazon.com/amis/
• https://aws.amazon.com/marketplace/
! 選択したAMIから起動する
! EC2インスタンスから、任意のタイミングで
カスタムAMIを作成できる
launch
Amazon
Machine
Image (AMI)
Amazon EC2インスタンス

28. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
28
AMIとインスタンス、AZの関係
インスタンス
Amazon S3
AMI
Availability Zone-1a Availability Zone-1b
カスタム
AMI
AMIからインスタンスを
起動
カスタムAMIを使って、イ
ンスタンスを複数台起動
カスタムAMIを作成
必要に応じて共有設定

29. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
29
AMIの取得/AMIからの起動
Copyright © 2011 Amazon Web Services

30. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
30

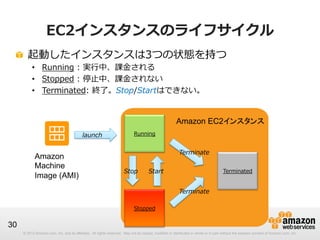

EC2インスタンスのライフサイクル
! 起動したインスタンスは3つの状態を持つ
• Running : 実⾏行行中、課⾦金金される
• Stopped : 停⽌止中、課⾦金金されない
• Terminated: 終了了。Stop/Startはできない。
Running
Terminated
Stopped
StartStop
Terminate
launch
Terminate
Amazon
Machine
Image (AMI)
Amazon EC2インスタンス

31. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
31

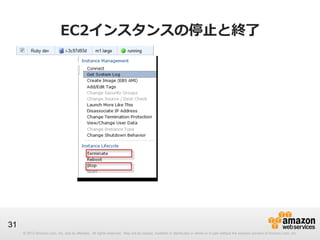

EC2インスタンスの停⽌止と終了了

32. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
32

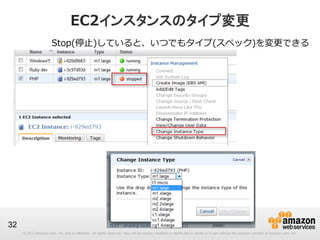

EC2インスタンスのタイプ変更
Stop(停⽌止)していると、いつでもタイプ(スペック)を変更更できる

33. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
33

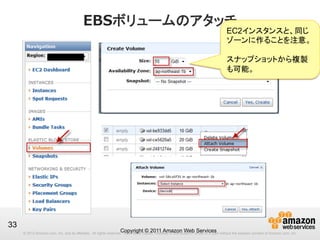

EBSボリュームのアタッチ
Copyright © 2011 Amazon Web Services
EC2インスタンスと、同じ
ゾーンに作ることを注意。
スナップショットから複製
も可能。

34. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
34

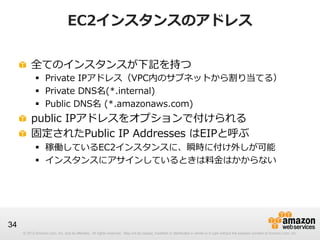

EC2インスタンスのアドレス
! 全てのインスタンスが下記を持つ
§ Private IPアドレス（VPC内のサブネットから割り当てる）
§ Private DNS名(*.internal)
§ Public DNS名 (*.amazonaws.com)
! public IPアドレスをオプションで付けられる
! 固定されたPublic IP Addresses はEIPと呼ぶ
§ 稼働しているEC2インスタンスに、瞬時に付け外しが可能
§ インスタンスにアサインしているときは料料⾦金金はかからない

35. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
35

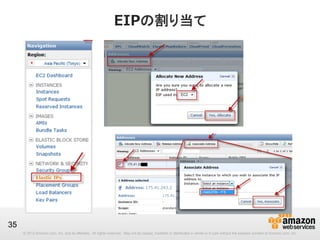

EIPの割り当て

36. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
36

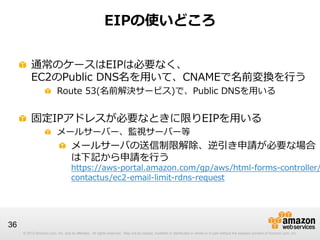

EIPの使いどころ
! 通常のケースはEIPは必要なく、
EC2のPublic DNS名を⽤用いて、CNAMEで名前変換を⾏行行う
! Route 53(名前解決サービス)で、Public DNSを⽤用いる
! 固定IPアドレスが必要なときに限りEIPを⽤用いる
! メールサーバー、監視サーバー等
! メールサーバの送信制限解除、逆引き申請が必要な場合
は下記から申請を⾏行行う
https://aws-‐‑‒portal.amazon.com/gp/aws/html-‐‑‒forms-‐‑‒controller/
contactus/ec2-‐‑‒email-‐‑‒limit-‐‑‒rdns-‐‑‒request

37. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
37

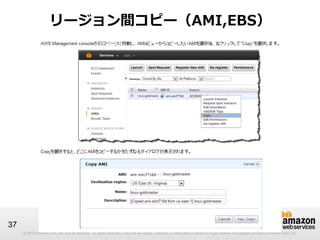

リージョン間コピー（AMI,EBS）

38. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
38
Amazon EC２の関連サービス/関連情報
! 監視、負荷分散、⾃自動スケール
→CloudWatch、ELB、AutoScaling
! 閉域網での利利⽤用、仮想ネットワーキング
→Amazon VPC (Virtual Private Cloud)
! ① 社内ネットワークからVPN接続
! ② ルーティング、イントラIPアドレス、仮想NIC、等々
! 占有サーバ →Amazon Dedicated Instance
! 専⽤用線接続 →Amazon Direct Connect
! Windows →Windowsインスタンス
! スパコン→HPCインスタンス
! アクセス管理理 →IAM (Identity and Access Management)
! 料料⾦金金関係 →Consolidated Billing
資料料集 http://aws.amazon.com/jp/aws-‐‑‒meister/

39. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
39

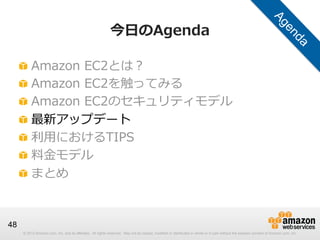

今⽇日のAgenda
! Amazon EC2とは？
! Amazon EC2を触ってみる
! Amazon EC2のセキュリティモデル
! 最新アップデート
! 利利⽤用におけるTIPS
! 料料⾦金金モデル
! まとめ

40. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
40

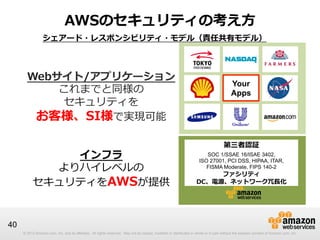

AWSのセキュリティの考え⽅方
第三者認証
SOC 1/SSAE 16/ISAE 3402,
ISO 27001, PCI DSS, HIPAA, ITAR,
FISMA Moderate, FIPS 140-2
ファシリティ
DC、電源、ネットワーク冗⻑⾧長化
Your
Apps
Webサイト/アプリケーション
これまでと同様の
セキュリティを
お客様、SI様で実現可能
インフラ
よりハイレベルの
セキュリティをAWSが提供
シェアード・レスポンシビリティ・モデル（責任共有モデル）

41. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
41

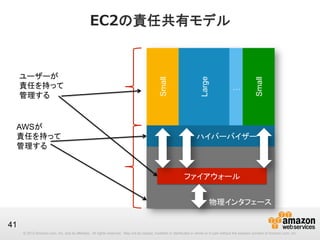

EC2の責任共有モデル
物理インタフェース
ファイアウォール
ハイバーバイザー
Small
Large
…
Small
Amazon EC2
インスタンス
物理ホスト
ユーザーが
責任を持って
管理する
AWSが
責任を持って
管理する

42. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
42

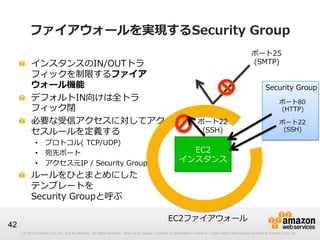

ファイアウォールを実現するSecurity Group
! インスタンスのIN/OUTトラ
フィックを制限するファイア
ウォール機能
! デフォルトIN向けは全トラ
フィック閉
! 必要な受信アクセスに対してアク
セスルールを定義する
• プロトコル( TCP/UDP)
• 宛先ポート
• アクセス元IP / Security Group
! ルールをひとまとめにした
テンプレートを
Security Groupと呼ぶ
EC2
インスタンス
ポート22
(SSH)
ポート80
(HTTP)
EC2ファイアウォール
Security Group
ポート25
(SMTP)
ポート22
(SSH)

43. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
43

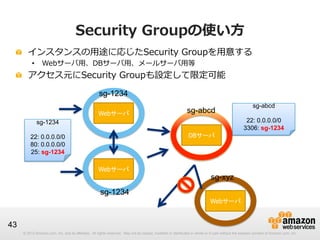

Security Groupの使い⽅方
! インスタンスの⽤用途に応じたSecurity Groupを⽤用意する
• Webサーバ⽤用、DBサーバ⽤用、メールサーバ⽤用等
! アクセス元にSecurity Groupも設定して限定可能
Webサーバ
Webサーバ
DBサーバ
sg-1234
22: 0.0.0.0/0
80: 0.0.0.0/0
25: sg-1234
sg-1234
sg-1234
sg-abcd
sg-abcd
22: 0.0.0.0/0
3306: sg-1234
Webサーバ
sg-xyz

44. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
44

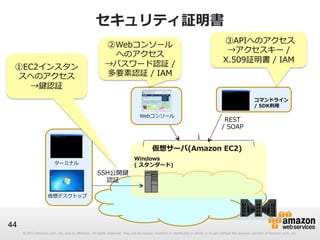

セキュリティ証明書
仮想サーバ(Amazon EC2)
Windows
( スタンダード)
コマンドライン
/ SDK利利⽤用
SSH公開鍵
認証
仮想デスクトップ
ターミナル
REST
/ SOAP
API
Webコンソール
①EC2インスタン
スへのアクセス
→鍵認証
②Webコンソール
へのアクセス
→パスワード認証 /
多要素認証 / IAM
③APIへのアクセス
→アクセスキー /
X.509証明書 / IAM

45. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
45
Key Pair(キーペア)を⽤用いた鍵認証
! 鍵認証は、ユーザ名・パスワードの認証よりも安全な認証⽅方式
ダウンロードさ
れた秘密鍵
①キーペア作成
②インスタンス起動時に
公開鍵をコピー
公開鍵
③公開鍵・秘密鍵の
ペアが合致すると
ログイン可能

46. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
46
EC2のSLA
§ EC2の可用性が99.95%
§ 上記に満たない場合は、Serviceクレジットを返還す
る
§ 詳細は
§ http://aws.amazon.com/ec2-sla/

47. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
47

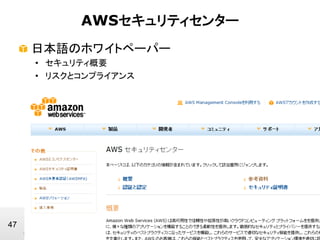

AWSセキュリティセンター
! 日本語のホワイトペーパー
• セキュリティ概要
• リスクとコンプライアンス

48. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
48
今⽇日のAgenda
! Amazon EC2とは？
! Amazon EC2を触ってみる
! Amazon EC2のセキュリティモデル
! 最新アップデート
! 利利⽤用におけるTIPS
! 料料⾦金金モデル
! まとめ

49. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
49

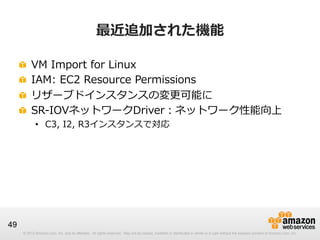

最近追加された機能
! VM Import for Linux
! IAM: EC2 Resource Permissions
! リザーブドインスタンスの変更更可能に
! SR-‐‑‒IOVネットワークDriver：ネットワーク性能向上
• C3, I2, R3インスタンスで対応

50. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
50

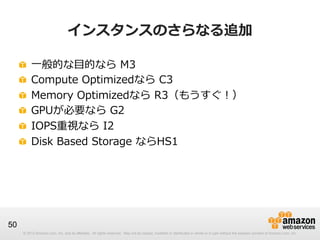

インスタンスのさらなる追加
! ⼀一般的な⽬目的なら M3
! Compute Optimizedなら C3
! Memory Optimizedなら R3（もうすぐ！）
! GPUが必要なら G2
! IOPS重視なら I2
! Disk Based Storage ならHS1

51. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
51

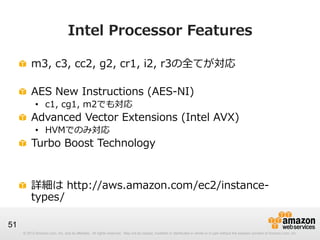

Intel Processor Features
! m3, c3, cc2, g2, cr1, i2, r3の全てが対応
! AES New Instructions (AES-‐‑‒NI)
• c1, cg1, m2でも対応
! Advanced Vector Extensions (Intel AVX)
• HVMでのみ対応
! Turbo Boost Technology
! 詳細は http://aws.amazon.com/ec2/instance-‐‑‒
types/

52. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
52
今⽇日のAgenda
! Amazon EC2とは？
! Amazon EC2を触ってみる
! Amazon EC2のセキュリティモデル
! 最新アップデート
! 利利⽤用におけるTIPS
! 料料⾦金金モデル
! まとめ

53. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
53

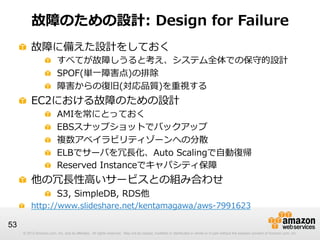

故障のための設計: Design for Failure
! 故障に備えた設計をしておく
! すべてが故障しうると考え、システム全体での保守的設計
! SPOF(単⼀一障害点)の排除
! 障害からの復復旧(対応品質)を重視する
! EC2における故障のための設計
! AMIを常にとっておく
! EBSスナップショットでバックアップ
! 複数アベイラビリティゾーンへの分散
! ELBでサーバを冗⻑⾧長化、Auto Scalingで⾃自動復復帰
! Reserved Instanceでキャパシティ保障
! 他の冗⻑⾧長性⾼高いサービスとの組み合わせ
! S3, SimpleDB, RDS他
! http://www.slideshare.net/kentamagawa/aws-‐‑‒7991623

54. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
54

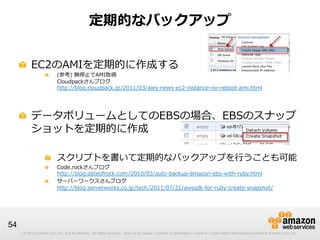

定期的なバックアップ
! EC2のAMIを定期的に作成する
! (参考) 無停⽌止でAMI取得
Cloudpackさんブログ
http://blog.cloudpack.jp/2011/03/aws-‐‑‒news-‐‑‒ec2-‐‑‒instance-‐‑‒no-‐‑‒reboot-‐‑‒ami.html
! データボリュームとしてのEBSの場合、EBSのスナップ
ショットを定期的に作成
! スクリプトを書いて定期的なバックアップを⾏行行うことも可能
! Code.rockさんブログ
http://blog.dateofrock.com/2010/03/auto-‐‑‒backup-‐‑‒amazon-‐‑‒ebs-‐‑‒with-‐‑‒ruby.html
! サーバーワークスさんブログ
http://blog.serverworks.co.jp/tech/2011/07/21/awssdk-‐‑‒for-‐‑‒ruby-‐‑‒create-‐‑‒snapshot/

55. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
55

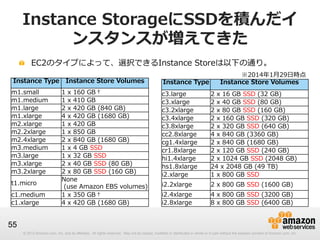

Instance StorageにSSDを積んだイ
ンスタンスが増えてきた
! EC2のタイプによって、選択できるInstance Storeは以下の通り。
Instance Type Instance Store Volumes
m1.small 1 x 160 GB†
m1.medium 1 x 410 GB
m1.large 2 x 420 GB (840 GB)
m1.xlarge 4 x 420 GB (1680 GB)
m2.xlarge 1 x 420 GB
m2.2xlarge 1 x 850 GB
m2.4xlarge 2 x 840 GB (1680 GB)
m3.medium 1 x 4 GB SSD
m3.large 1 x 32 GB SSD
m3.xlarge 2 x 40 GB SSD (80 GB)
m3.2xlarge 2 x 80 GB SSD (160 GB)
t1.micro
None
(use Amazon EBS volumes)
c1.medium 1 x 350 GB†
c1.xlarge 4 x 420 GB (1680 GB)
Instance Type Instance Store Volumes
c3.large 2 x 16 GB SSD (32 GB)
c3.xlarge 2 x 40 GB SSD (80 GB)
c3.2xlarge 2 x 80 GB SSD (160 GB)
c3.4xlarge 2 x 160 GB SSD (320 GB)
c3.8xlarge 2 x 320 GB SSD (640 GB)
cc2.8xlarge 4 x 840 GB (3360 GB)
cg1.4xlarge 2 x 840 GB (1680 GB)
cr1.8xlarge 2 x 120 GB SSD (240 GB)
hi1.4xlarge 2 x 1024 GB SSD (2048 GB)
hs1.8xlarge 24 x 2048 GB (49 TB)
i2.xlarge 1 x 800 GB SSD
i2.2xlarge 2 x 800 GB SSD (1600 GB)
i2.4xlarge 4 x 800 GB SSD (3200 GB)
i2.8xlarge 8 x 800 GB SSD (6400 GB)
※2014年年1⽉月29⽇日時点

56. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
56

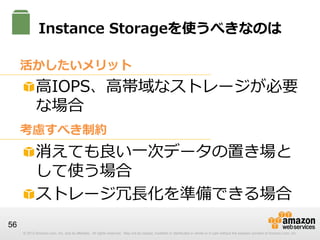

Instance Storageを使うべきなのは
! ⾼高IOPS、⾼高帯域なストレージが必要
な場合
! 消えても良良い⼀一次データの置き場と
して使う場合
! ストレージ冗⻑⾧長化を準備できる場合
S3活かしたいメリット
考慮すべき制約

57. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
57

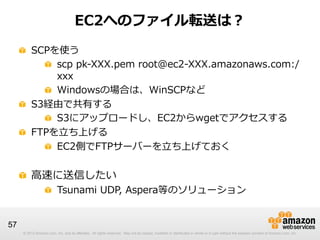

EC2へのファイル転送は？
! SCPを使う
! scp pk-‐‑‒XXX.pem root@ec2-‐‑‒XXX.amazonaws.com:/
xxx
! Windowsの場合は、WinSCPなど
! S3経由で共有する
! S3にアップロードし、EC2からwgetでアクセスする
! FTPを⽴立立ち上げる
! EC2側でFTPサーバーを⽴立立ち上げておく
! ⾼高速に送信したい
! Tsunami UDP, Aspera等のソリューション

58. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
58

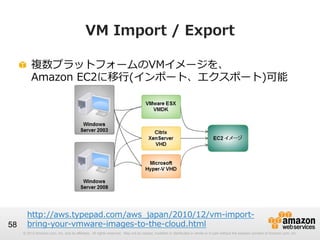

VM Import / Export
! 複数プラットフォームのVMイメージを、
Amazon EC2に移⾏行行(インポート、エクスポート)可能
http://aws.typepad.com/aws_̲japan/2010/12/vm-‐‑‒import-‐‑‒
bring-‐‑‒your-‐‑‒vmware-‐‑‒images-‐‑‒to-‐‑‒the-‐‑‒cloud.html

59. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
59
稼働EC2インスタンスからメタデータ取得
! ami-‐‑‒id
! ami-‐‑‒launch-‐‑‒index
! ami-‐‑‒manifest-‐‑‒path
! block-‐‑‒device-‐‑‒mapping/
! hostname
! instance-‐‑‒action
! instance-‐‑‒id
! Instance-‐‑‒type
! kernel-‐‑‒id
! local-‐‑‒hostname
! local-‐‑‒ipv4
! mac
! network/
! placement/
! profile
! public-‐‑‒hostname
! public-‐‑‒ipv4
! public-‐‑‒keys/
! reservation-‐‑‒id
curl http://169.254.169.254/latest/meta-‐‑‒data

60. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
60

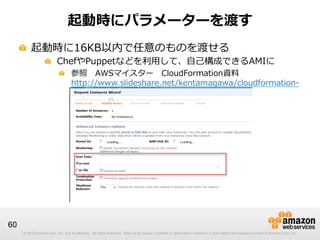

起動時にパラメーターを渡す
! 起動時に16KB以内で任意のものを渡せる
! ChefやPuppetなどを利利⽤用して、⾃自⼰己構成できるAMIに
! 参照 AWSマイスター CloudFormation資料料
http://www.slideshare.net/kentamagawa/cloudformation-‐‑‒
aws5

61. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
61

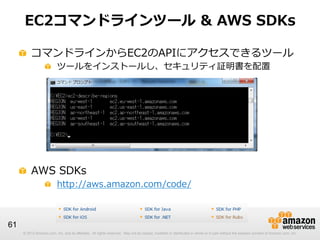

EC2コマンドラインツール & AWS SDKs
! コマンドラインからEC2のAPIにアクセスできるツール
! ツールをインストールし、セキュリティ証明書を配置
! AWS SDKs
! http://aws.amazon.com/code/

62. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
62

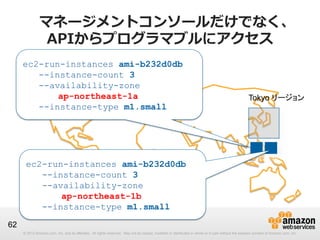

マネージメントコンソールだけでなく、
APIからプログラマブルにアクセス
ec2-run-instances ami-b232d0db
--instance-count 3
--availability-zone
ap-northeast-1a
--instance-type m1.small
ec2-run-instances ami-b232d0db
--instance-count 3
--availability-zone
ap-northeast-1b
--instance-type m1.small
Tokyo リージョン

63. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
63
EC2のスケジュールイベント表⽰示機能
! EC2インスタンスが稼働しているハードかソフトにメン
テナンスが必要な場合に、情報を提供する仕組み
! インスタンスリブート、システムリブート、リタイヤ

64. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
64

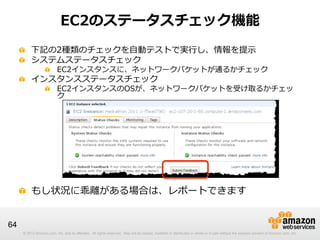

EC2のステータスチェック機能
! 下記の2種類のチェックを⾃自動テストで実⾏行行し、情報を提⽰示
! システムステータスチェック
! EC2インスタンスに、ネットワークパケットが通るかチェック
! インスタンスステータスチェック
! EC2インスタンスのOSが、ネットワークパケットを受け取るかチェッ
ク
! もし状況に乖離離がある場合は、レポートできます

65. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
65

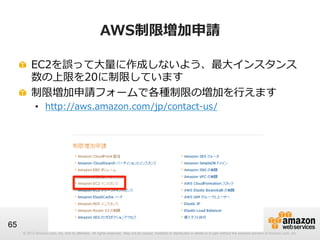

AWS制限増加申請
! EC2を誤って⼤大量量に作成しないよう、最⼤大インスタンス
数の上限を20に制限しています
! 制限増加申請フォームで各種制限の増加を⾏行行えます
• http://aws.amazon.com/jp/contact-‐‑‒us/

66. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
66
既存EBSボリュームのサイズ変更更
! 例例: 10GB -‐‑‒> 100GB変更更
への流流れ
! EBSをデタッチする
! EBSからS3にスナップ
ショットを作成する
! 新たなボリュームサイズを
指定して、EBSを作成する
! EBSをアタッチする
! マウントして、リサイズす
る
リージョン
アベイラビリティゾーン
EC2インス
タンス
Amazon
S3
スナップ
ショット
EBS
(10GB)
EBS
(100GB)

67. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
67

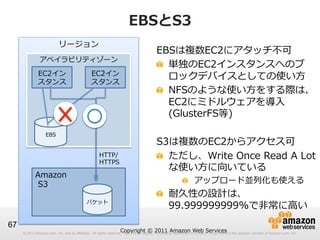

EBSとS3
EBSは複数EC2にアタッチ不不可
! 単独のEC2インスタンスへのブ
ロックデバイスとしての使い⽅方
! NFSのような使い⽅方をする際は、
EC2にミドルウェアを導⼊入
(GlusterFS等)
S3は複数のEC2からアクセス可
! ただし、Write Once Read A Lot
な使い⽅方に向いている
! アップロード並列列化も使える
! 耐久性の設計は、
99.999999999%で⾮非常に⾼高い
Copyright © 2011 Amazon Web Services
リージョン
アベイラビリティゾーン
EC2イン
スタンス
Amazon
S3
バケット
EBS
EC2イン
スタンス
HTTP/
HTTPS

68. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
68

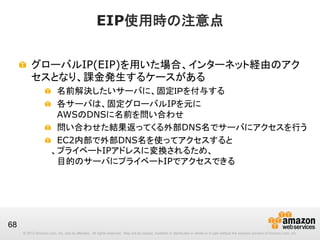

EIP使用時の注意点
! グローバルIP(EIP)を用いた場合、インターネット経由のアク
セスとなり、課金発生するケースがある
! 名前解決したいサーバに、固定ＩＰを付与する
! 各サーバは、固定グローバルIPを元に
AWSのDNSに名前を問い合わせ
! 問い合わせた結果返ってくる外部DNS名でサーバにアクセスを行う
! EC2内部で外部DNS名を使ってアクセスすると
、プライベートIPアドレスに変換されるため、
目的のサーバにプライベートIPでアクセスできる

69. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
69
今⽇日のAgenda
! Amazon EC2とは？
! Amazon EC2を触ってみる
! Amazon EC2のセキュリティモデル
! 最新アップデート
! 利利⽤用におけるTIPS
! 料料⾦金金モデル
! まとめ

70. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
70

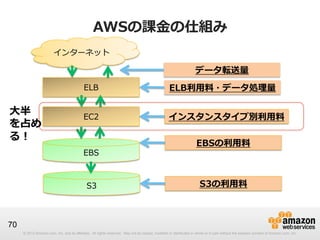

AWSの課⾦金金の仕組み
インターネット
ELB
EC2
EBS
S3
データ転送量量
ELB利利⽤用料料・データ処理理量量
インスタンスタイプ別利利⽤用料料
EBSの利利⽤用料料
S3の利利⽤用料料
⼤大半
を占め
る！

71. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
71

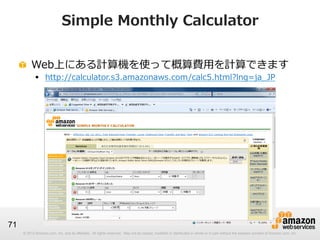

Simple Monthly Calculator
! Web上にある計算機を使って概算費⽤用を計算できます
§ http://calculator.s3.amazonaws.com/calc5.html?lng=ja_̲JP

72. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
72

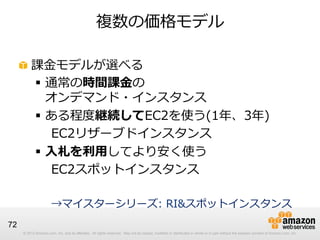

複数の価格モデル
! 課⾦金金モデルが選べる
§ 通常の時間課⾦金金の
オンデマンド・インスタンス
§ ある程度度継続してEC2を使う(1年年、3年年)
EC2リザーブドインスタンス
§ ⼊入札を利利⽤用してより安く使う
EC2スポットインスタンス
→マイスターシリーズ: RI&スポットインスタンス

73. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
73
AWS無料料試⽤用枠
! AWSでは、無料料試⽤用枠を⽤用意しています
• http://aws.amazon.com/jp/free/

74. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
74
今⽇日のAgenda
! Amazon EC2とは？
! Amazon EC2を触ってみる
! Amazon EC2のセキュリティモデル
! 最新アップデート
! 利利⽤用におけるTIPS
! 料料⾦金金モデル
! まとめ

75. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
75

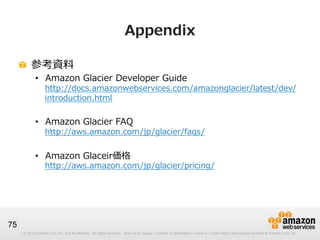

Appendix
! 参考資料料
• Amazon Glacier Developer Guide
http://docs.amazonwebservices.com/amazonglacier/latest/dev/
introduction.html
• Amazon Glacier FAQ
http://aws.amazon.com/jp/glacier/faqs/
• Amazon Glaceir価格
http://aws.amazon.com/jp/glacier/pricing/

76. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
76
Q&A

77. © 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.© 2012 Amazon.com, Inc. and its affiliates. All rights reserved. May not be copied, modified or distributed in whole or in part without the express consent of Amazon.com, Inc.
77

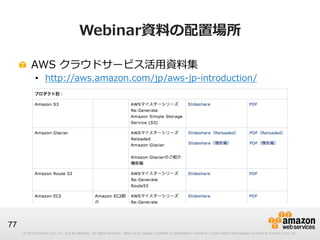

Webinar資料料の配置場所
! AWS クラウドサービス活⽤用資料料集
• http://aws.amazon.com/jp/aws-‐‑‒jp-‐‑‒introduction/

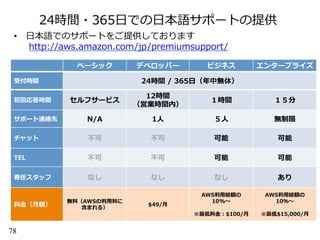

78. 24時間・365⽇日での⽇日本語サポートの提供
• ⽇日本語でのサポートをご提供しております
http://aws.amazon.com/jp/premiumsupport/
ベーシック デベロッパー ビジネス エンタープライズ
受付時間 24時間 / 365⽇日（年年中無休）
初回応答時間 セルフサービス
12時間
（営業時間内）
１時間 １５分
サポート連絡先 N/A 1⼈人 ５⼈人 無制限
チャット 不不可 不不可 可能 可能
TEL 不不可 不不可 可能 可能
専任スタッフ なし なし なし あり
料料⾦金金（⽉月額）
無料料（AWSの利利⽤用料料に
含まれる）
$49/⽉月
AWS利利⽤用総額の
10%〜～
※最低料料⾦金金：$100/⽉月
AWS利利⽤用総額の
10％〜～
※最低$15,000/⽉月
78
