Dokumen ini membahas tentang arus dan tegangan listrik bolak-balik (AC), termasuk pengertian nilai efektif, maksimum, dan konsep induktor serta kapasitor dalam rangkaian AC. Induktor menghambat arus dengan fase ketinggalan, sementara kapasitor memiliki arus yang mendahului tegangan, dan saat resonansi, impedansi mencapai minimum yang memungkinkan arus maksimum. Daya disipas dalam rangkaian AC dapat ditentukan menggunakan berbagai rumus dengan memperhatikan faktor daya.

1. Fisika
Ali Majid Wardana
SMK NEGERI 1 BATAM
INDONESIA

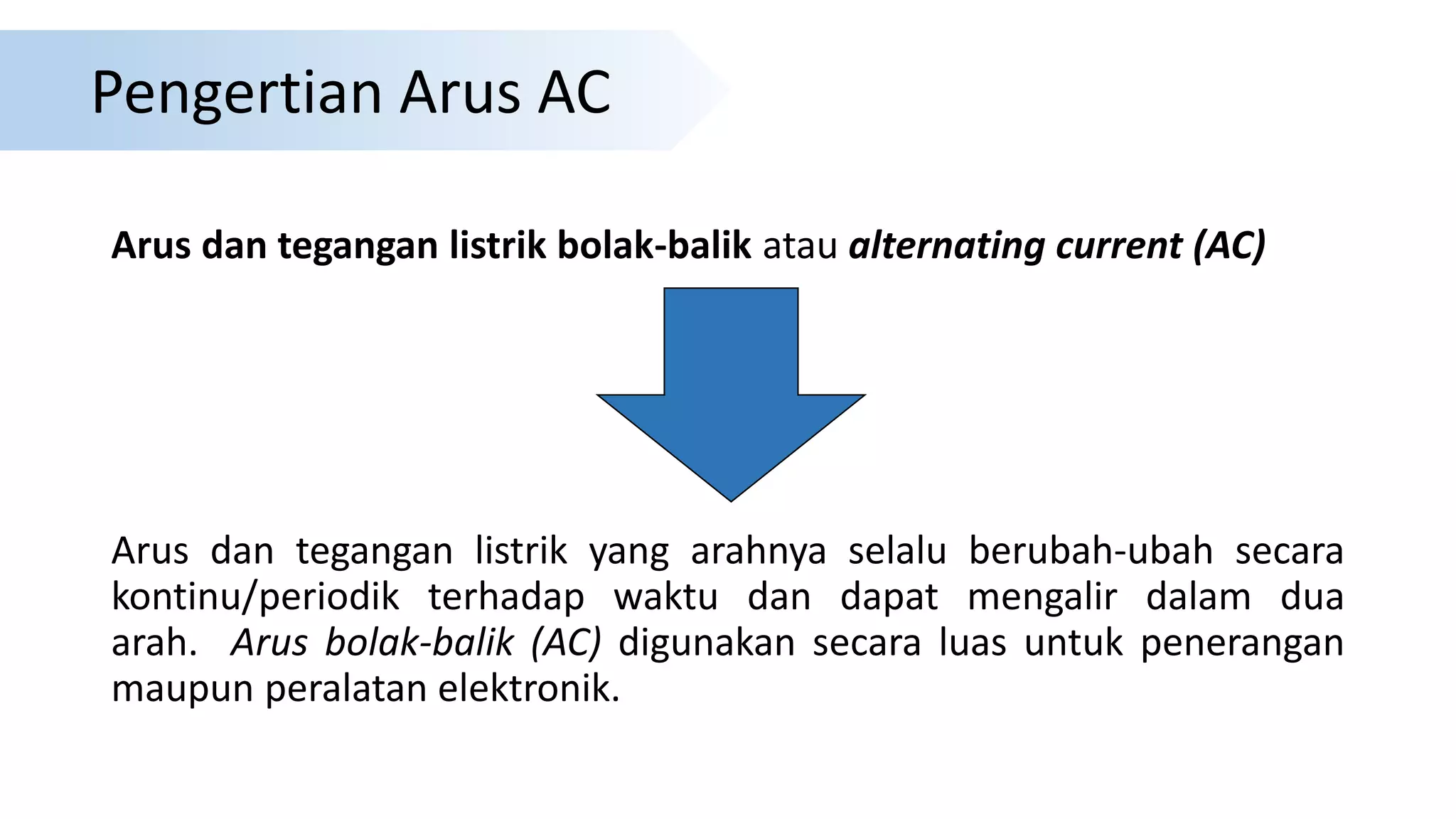

2. Arus dan tegangan listrik bolak-balik atau alternating current (AC)
Arus dan tegangan listrik yang arahnya selalu berubah-ubah secara
kontinu/periodik terhadap waktu dan dapat mengalir dalam dua
arah. Arus bolak-balik (AC) digunakan secara luas untuk penerangan
maupun peralatan elektronik.
Pengertian Arus AC

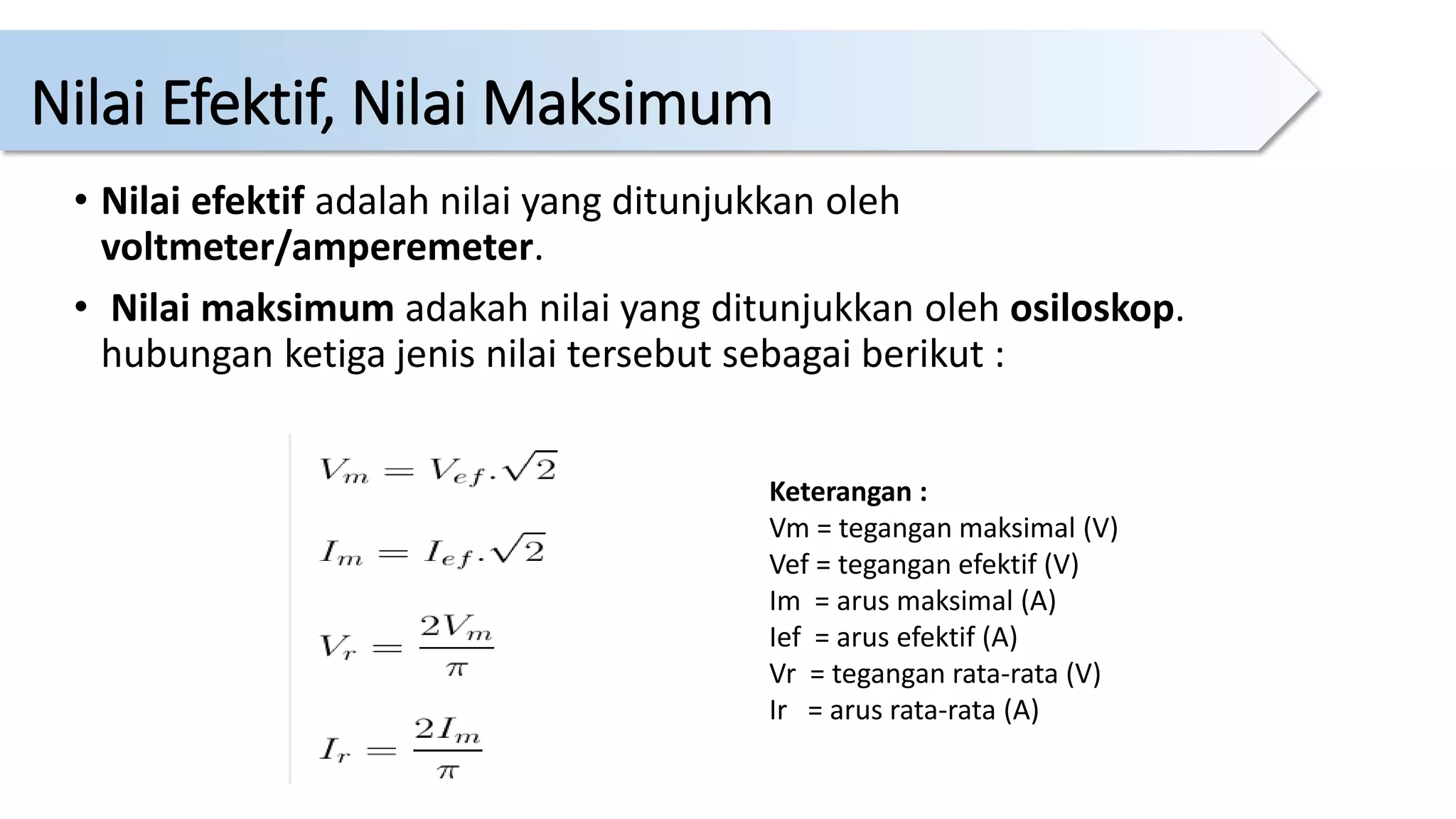

3. • Nilai efektif adalah nilai yang ditunjukkan oleh
voltmeter/amperemeter.
• Nilai maksimum adakah nilai yang ditunjukkan oleh osiloskop.
hubungan ketiga jenis nilai tersebut sebagai berikut :
Keterangan :
Vm = tegangan maksimal (V)
Vef = tegangan efektif (V)
Im = arus maksimal (A)
Ief = arus efektif (A)
Vr = tegangan rata-rata (V)
Ir = arus rata-rata (A)
Nilai Efektif, Nilai Maksimum

4. •Induktor
Adalah kumparan kawat yang dililitkan pada inti besi
• Suatu induktor idealnya memiliki hambatan kawat nol.
• Hambatan induktor muncul jika induktor dialiri arus bolak
balik.
• Saat induktor dialiri listrik bolak balik, terjadi perubahan fluk
magnetik dalam kumparannya.
• Menurut Lenz, perubahan fluk magnetik menimbulkan GGL
induksi yang melawan arus semula. Arus inilah yang
menghambat arus yang datang, sehingga muncul hambatan
pada indukto
• Sebuah kumparan dengan induktansi diri L dialiri arus bolak
balik, maka arus yang melewati induktor mempunyai fase
ketinggalan 90o terhadap tegangannya (tegangan
mendahului arus)
Keterangan :
Tanda (-) menunjukkan bahwa
GGL induksi melawan perubahan
kenaikan arus.
L =Induktansi diri
t
I
LL



Induktor Pada Rangkaian Arus Bolak Balik

5. Rangkaian Arus bolak balik yang terdiri dari sebuah
induktor dan sumber listrik bolak balik

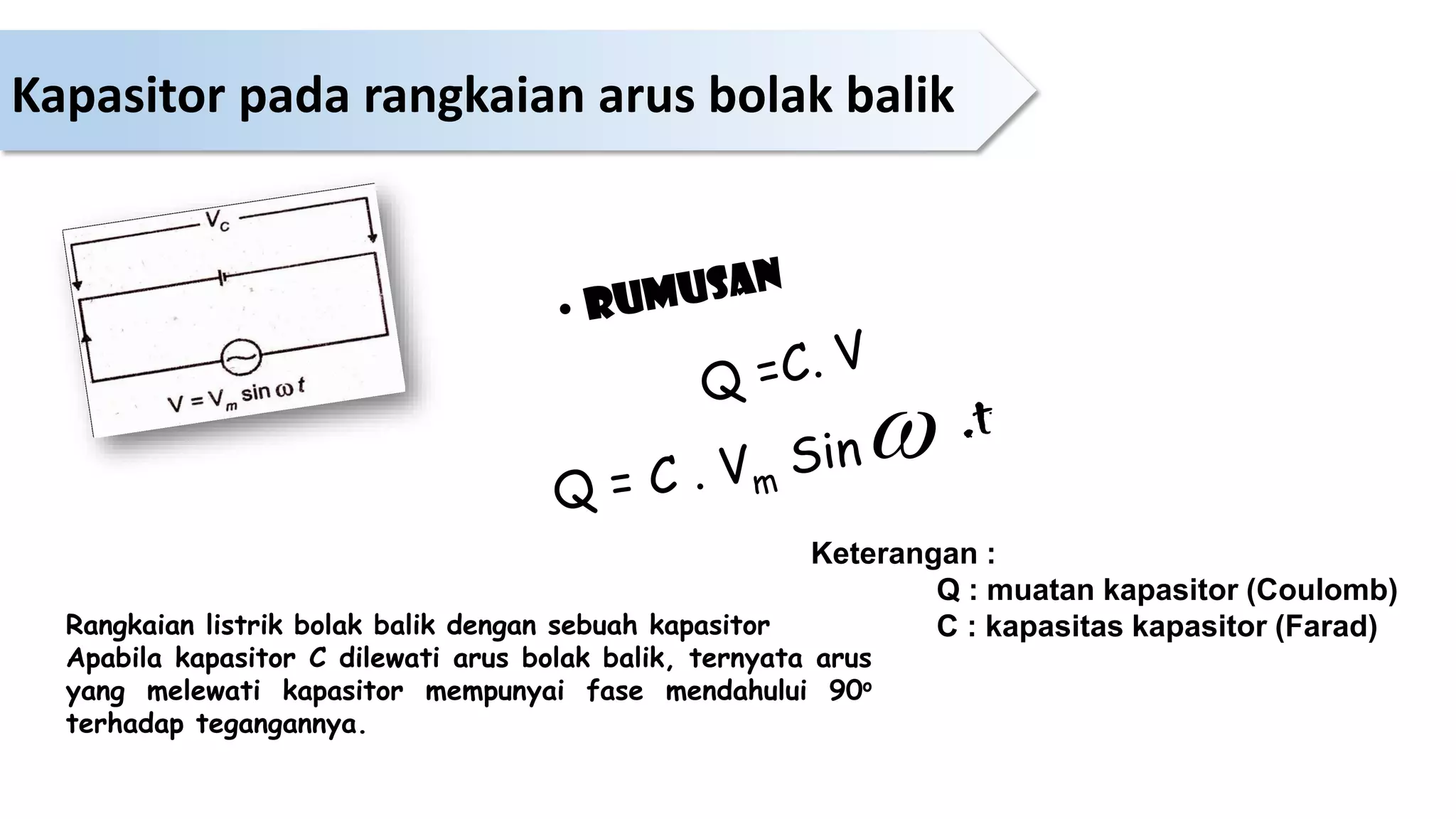

6. Rangkaian listrik bolak balik dengan sebuah kapasitor
Apabila kapasitor C dilewati arus bolak balik, ternyata arus
yang melewati kapasitor mempunyai fase mendahului 90o
terhadap tegangannya.

Keterangan :
Q : muatan kapasitor (Coulomb)
C : kapasitas kapasitor (Farad)
Kapasitor pada rangkaian arus bolak balik

7. Rangkaian ini merupakan rangkaian yang terlengkap komponenya, yakni
terdapat resistor, induktor dan kapasitor.

8. fres = frekuensi resonansi (Hz)
saat terjadi resonansi (XL=XC) maka harga impedansi rangkaian
mencapai nilai minimum dan besarnya samadengan nilai resistornya.
saat impedansi minimum inilah arus yang mengalir mencapai
maksimum.

9. Besarnya daya disipas atau transfer laju energi (P) dapat dicari dengan
beberapa rumus sebagai berikut :
ketiga rumus di atas memerlukan faktor daya untuk mencari besarnya
daya (P). besarnya daya juga samadengan daya nyata (Pnyata) yang
telah dibaha sebelumnya.
