ArduinoでMidiコントローラーを作ろう
- 1.

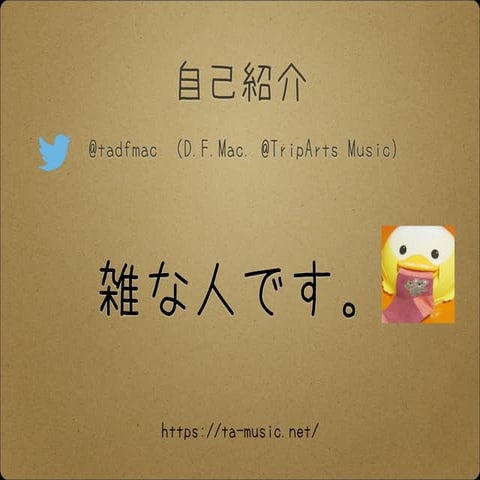

- 2. 自己紹介 @tadfmac http://soundcloud.com/tadfmac 実験音楽の人。自然音、インプロ、コンピュータを組み合わせた作品をつくる。 たまたま見に行ったMaker Faire Tokyo2013で衝撃を受け、人生初の「ハンダゴ テ」を購入。Arduinoも2013/12月に購入。最初はArduinoでも何かを繋ぐ場合、 ハンダゴテを使うものだと思っていたが、どう使うか判らず呆然とする。 その後本を買い漁り、ブレッドボードとジャンパーのことを知る。 つまり、今楽しい盛り。 14年5月17日土曜日

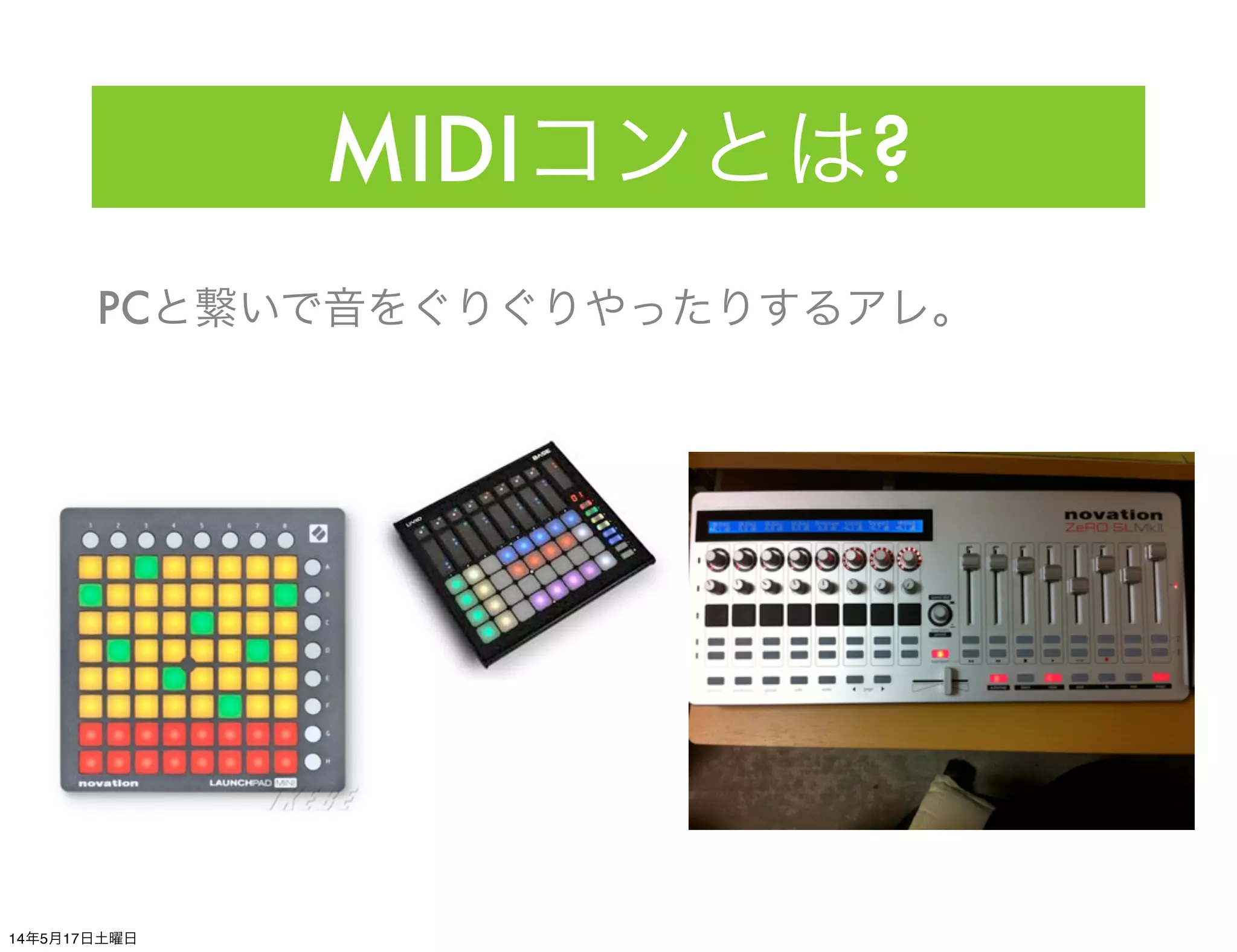

- 3.

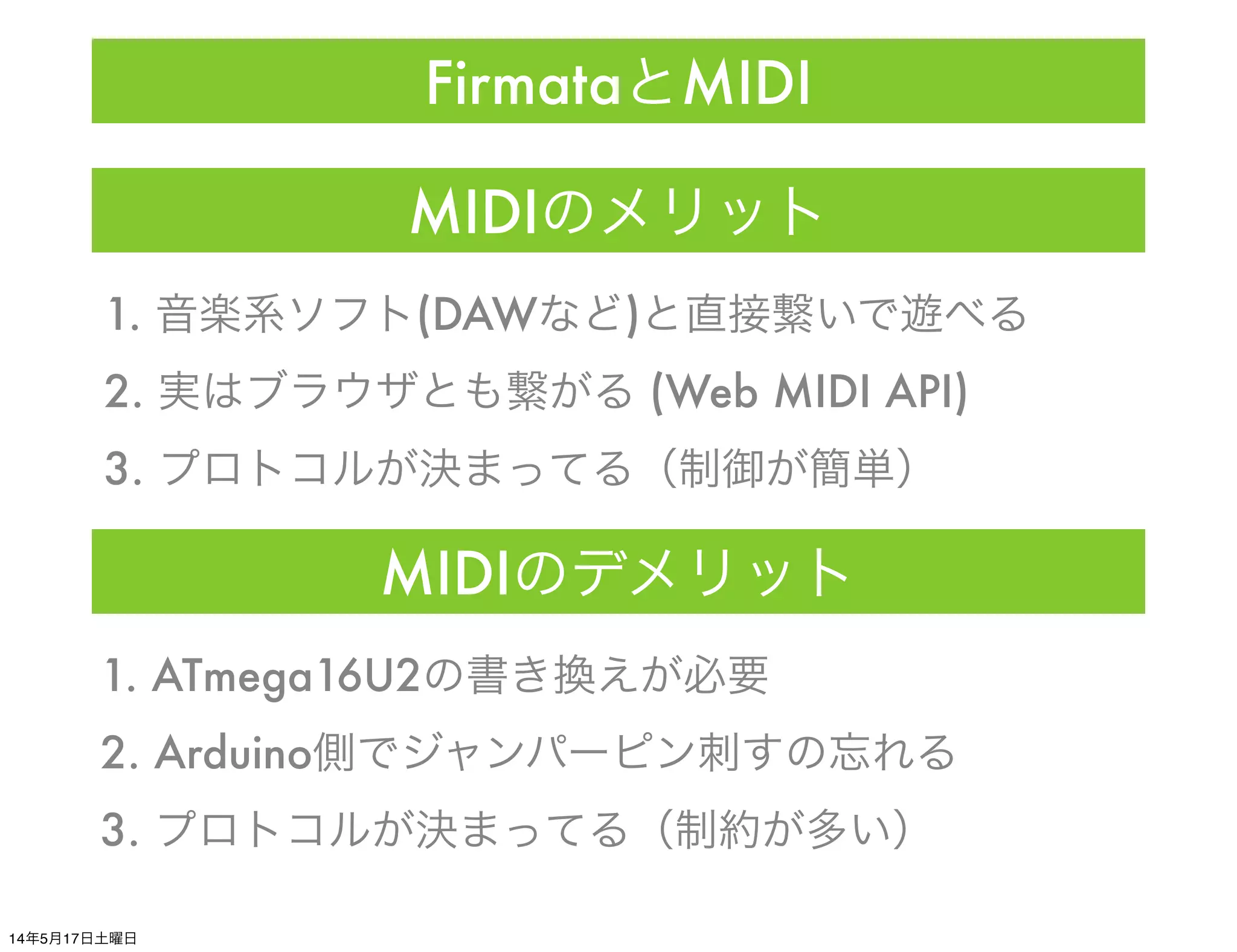

- 4. MIDIのメリット 1. 音楽系ソフト(DAWなど)と直接繋いで遊べる 2. 実はブラウザとも繋がる(Web MIDI API) 3. プロトコルが決まってる（制御が簡単） MIDIのデメリット 1. ATmega16U2の書き換えが必要 2. Arduino側でジャンパーピン刺すの忘れる 3. プロトコルが決まってる（制約が多い） FirmataとMIDI 14年5月17日土曜日

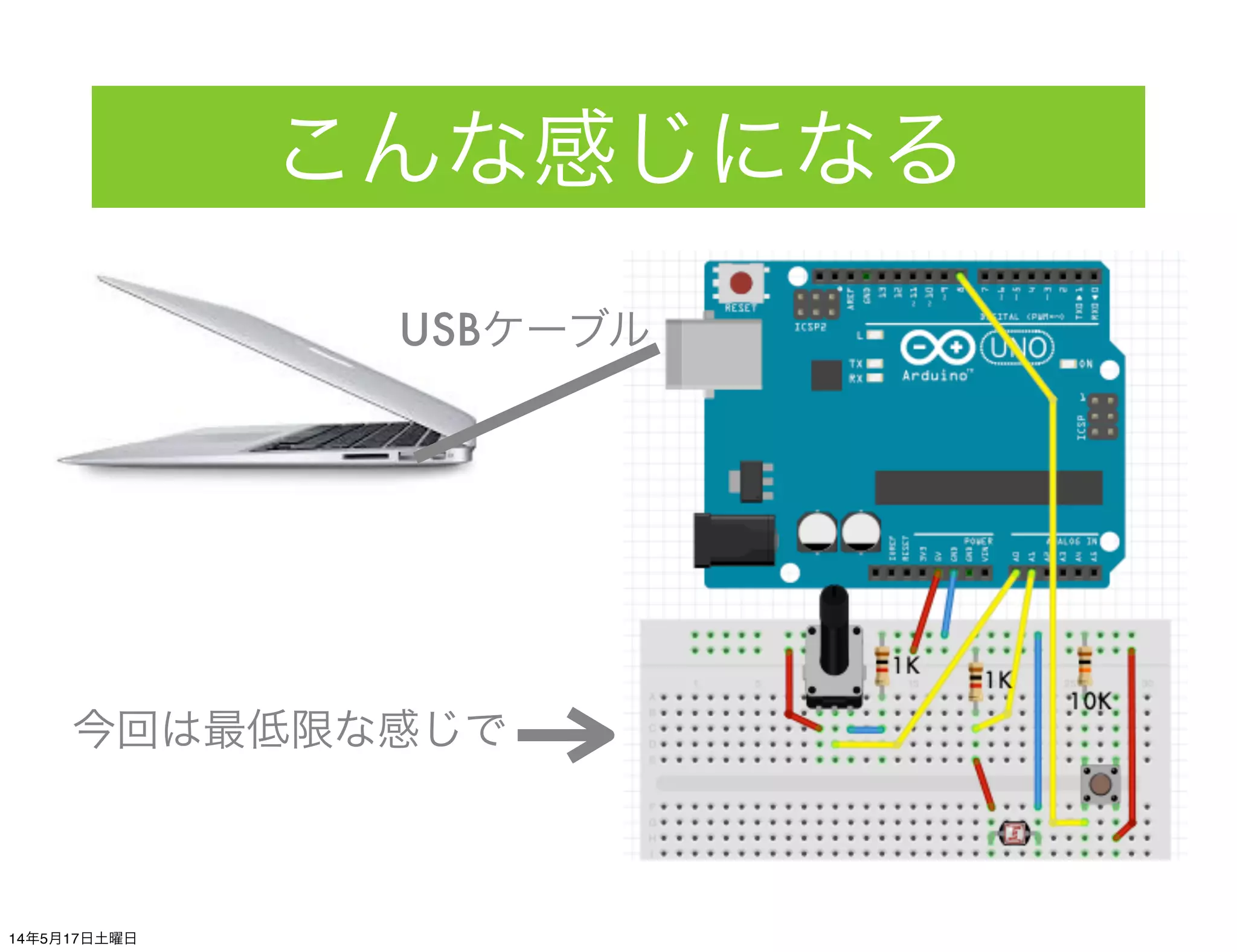

- 5.

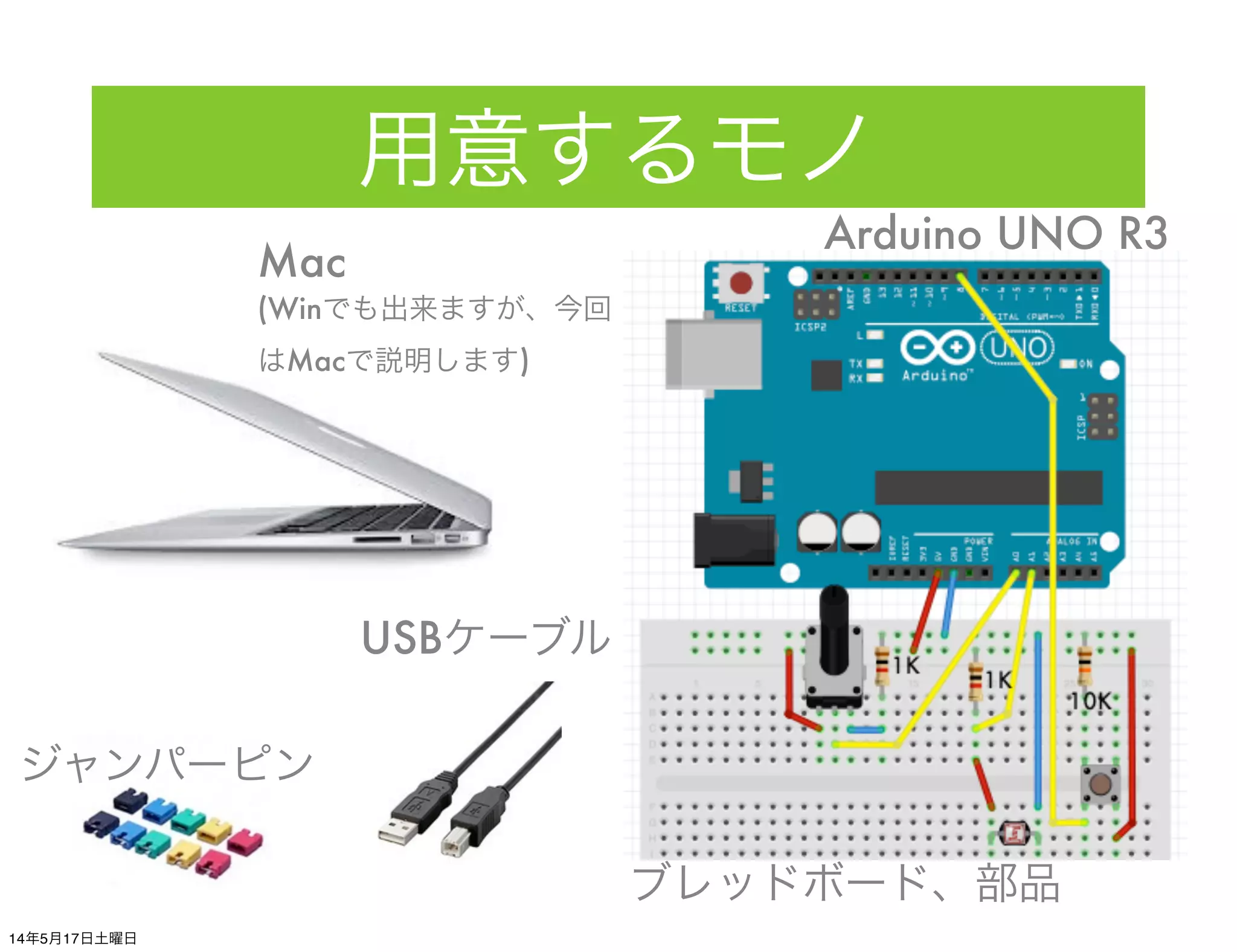

- 6.

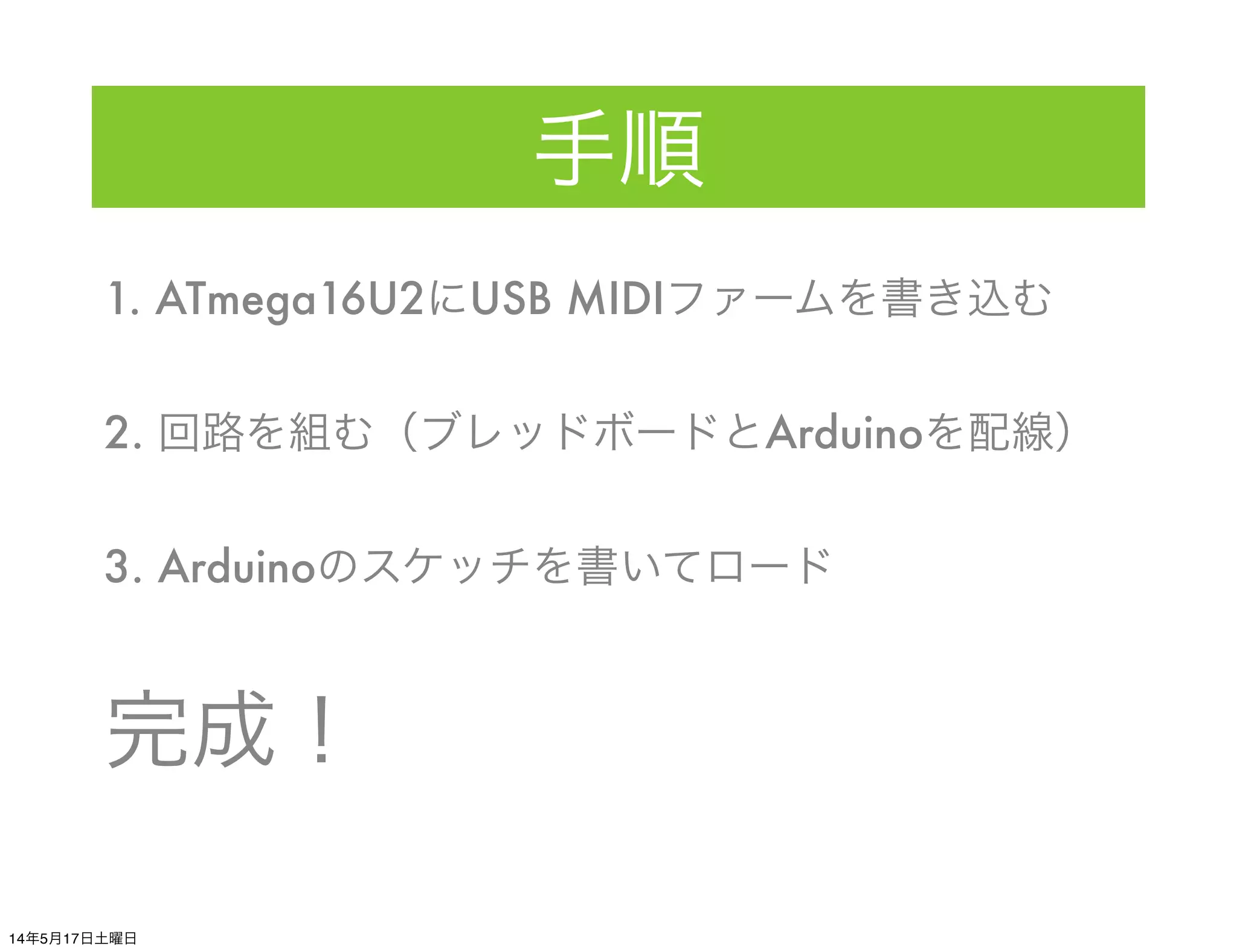

- 7. 手順 1. ATmega16U2にUSB MIDIファームを書き込む 2.回路を組む（ブレッドボードとArduinoを配線） 3. Arduinoのスケッチを書いてロード 完成！ 14年5月17日土曜日
- 8.

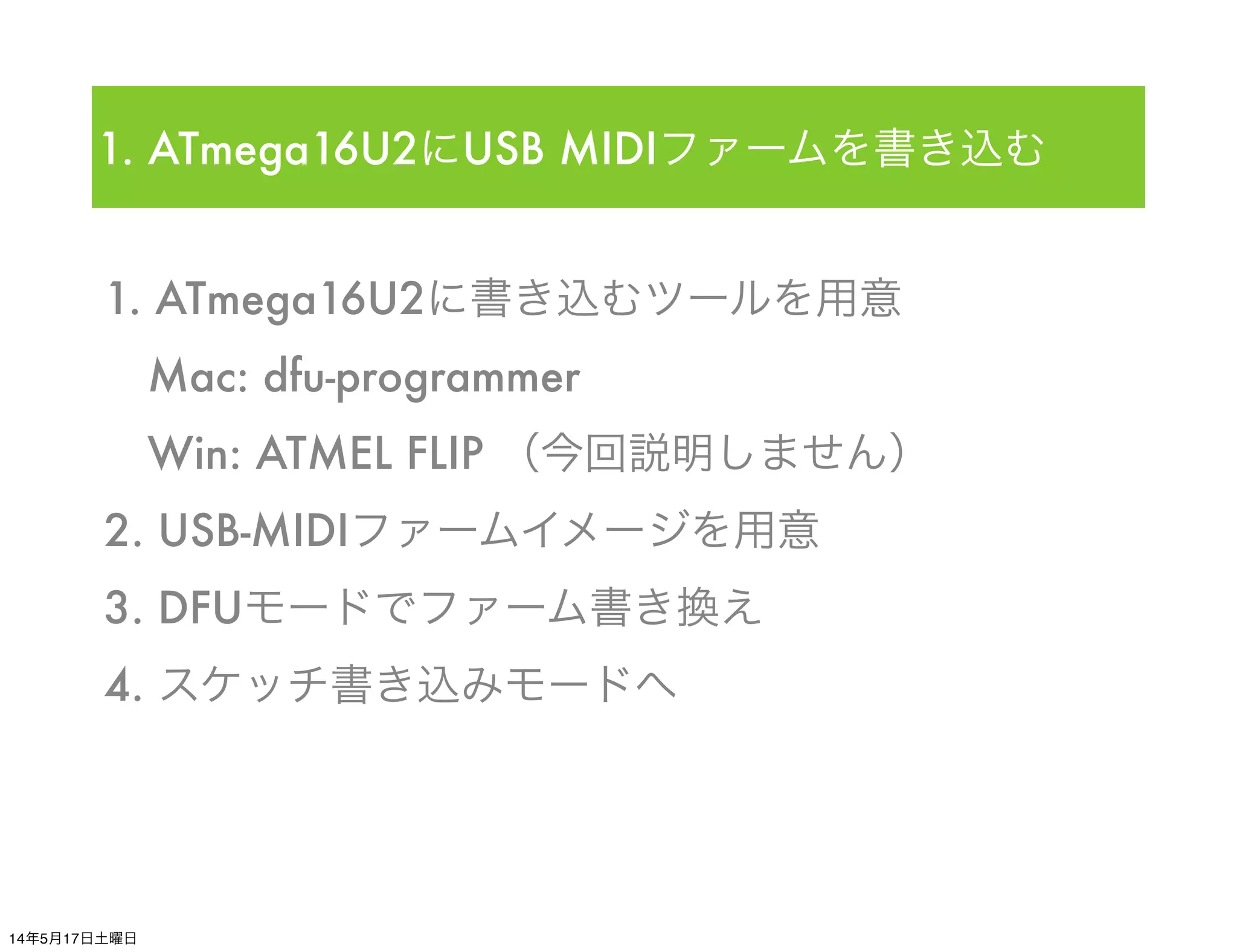

- 9. 1. ATmega16U2に書き込むツールを用意 Mac: dfu-programmer Win:ATMEL FLIP （今回説明しません） 2. USB-MIDIファームイメージを用意 3. DFUモードでファーム書き換え 4. スケッチ書き込みモードへ 1. ATmega16U2にUSB MIDIファームを書き込む 14年5月17日土曜日

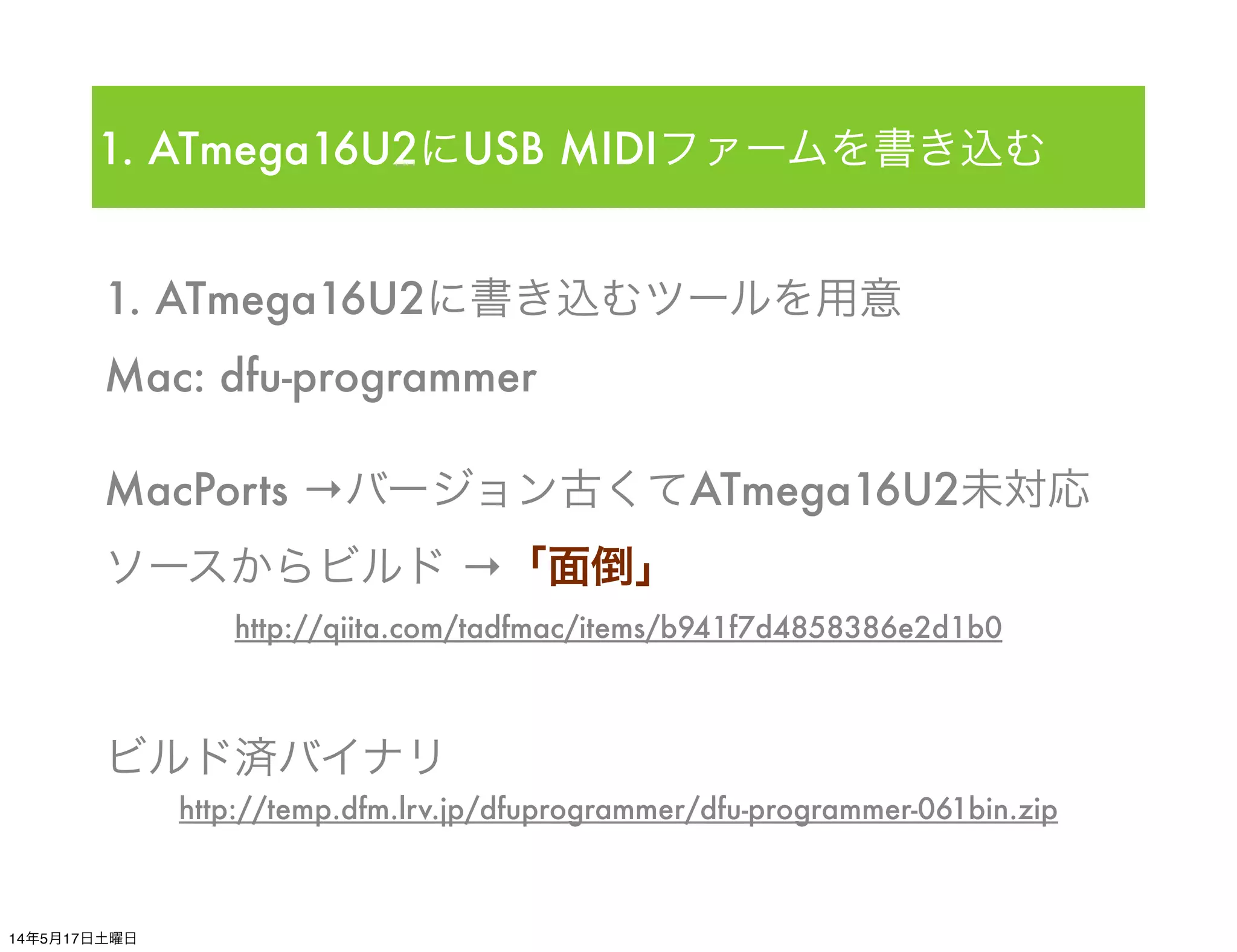

- 10. 1. ATmega16U2に書き込むツールを用意 Mac: dfu-programmer MacPorts→バージョン古くてATmega16U2未対応 ソースからビルド →「面倒」 ビルド済バイナリ 1. ATmega16U2にUSB MIDIファームを書き込む http://temp.dfm.lrv.jp/dfuprogrammer/dfu-programmer-061bin.zip http://qiita.com/tadfmac/items/b941f7d4858386e2d1b0 14年5月17日土曜日

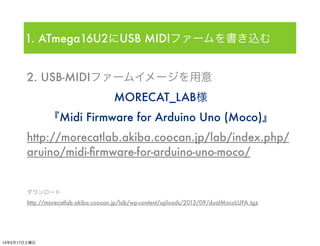

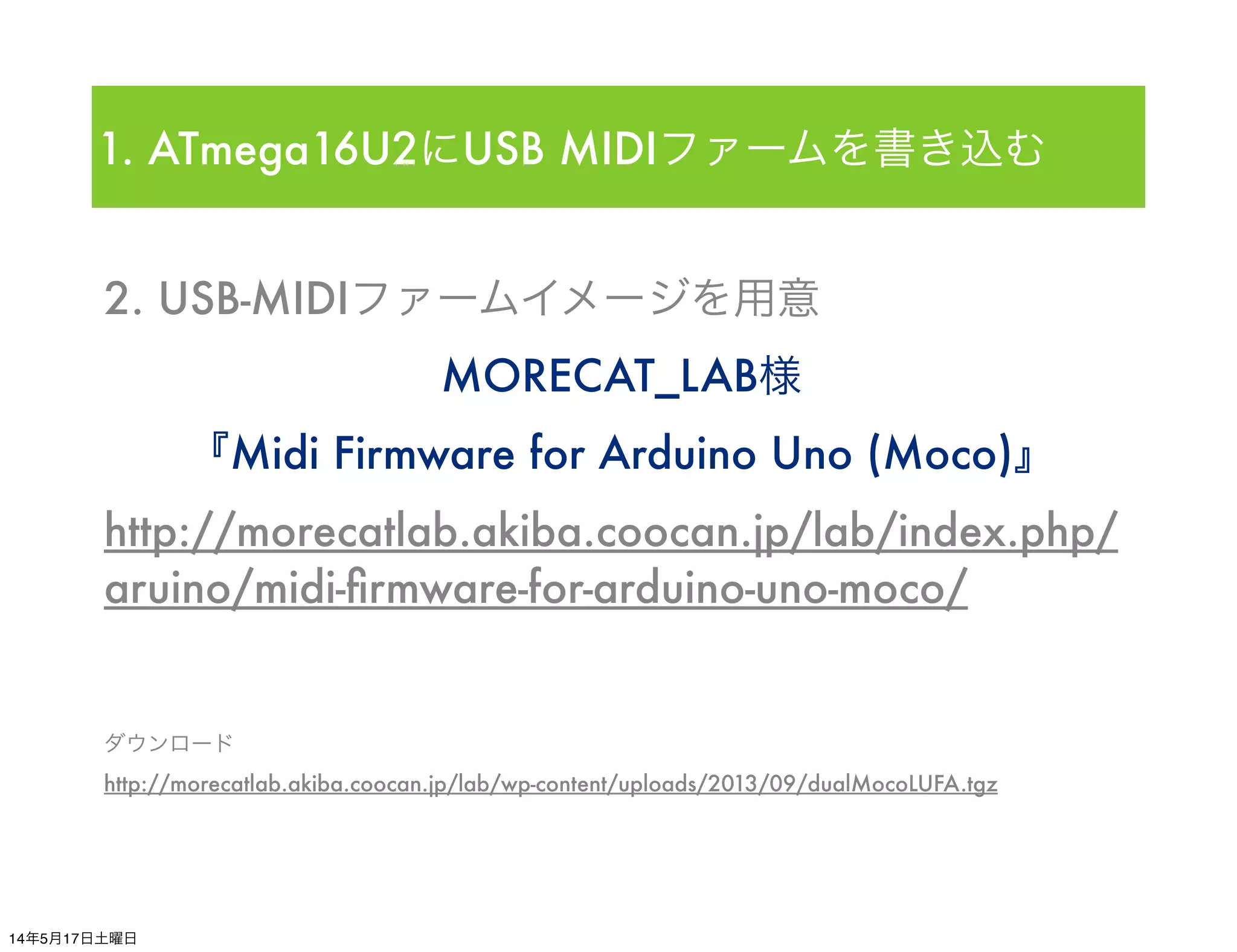

- 11. 2. USB-MIDIファームイメージを用意 MORECAT_LAB様 『Midi Firmwarefor Arduino Uno (Moco)』 http://morecatlab.akiba.coocan.jp/lab/index.php/ aruino/midi-firmware-for-arduino-uno-moco/ ダウンロード http://morecatlab.akiba.coocan.jp/lab/wp-content/uploads/2013/09/dualMocoLUFA.tgz 1. ATmega16U2にUSB MIDIファームを書き込む 14年5月17日土曜日

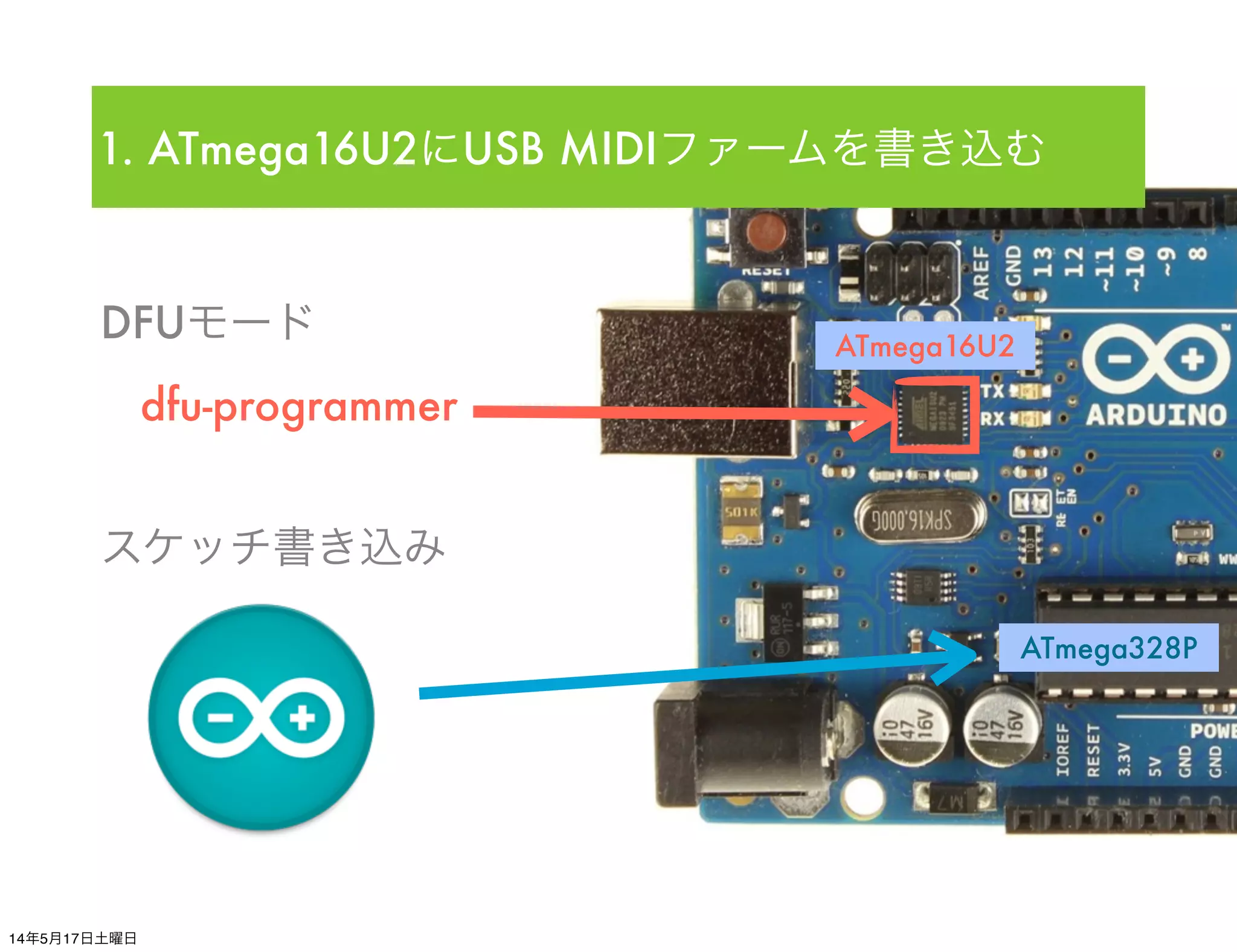

- 12. DFUモード ATmega16U2 ATmega328P スケッチ書き込み dfu-programmer 1. ATmega16U2にUSBMIDIファームを書き込む 14年5月17日土曜日

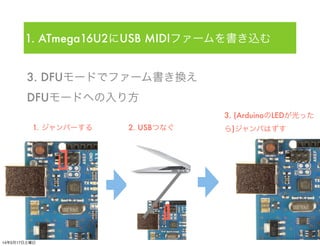

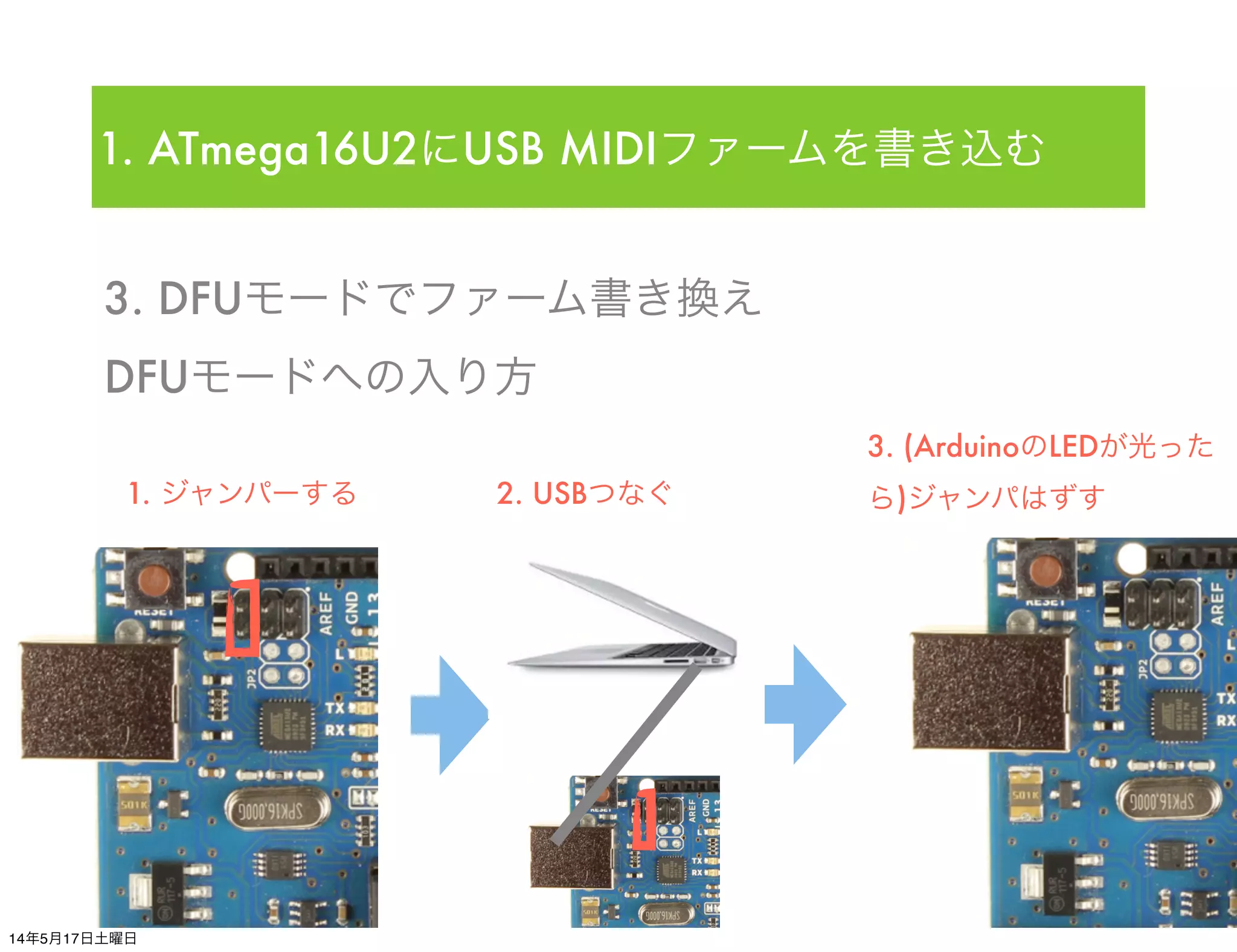

- 13. 3. DFUモードでファーム書き換え 1. ATmega16U2にUSBMIDIファームを書き込む DFUモードへの入り方 1. ジャンパーする 2. USBつなぐ 3. (ArduinoのLEDが光った ら)ジャンパはずす 14年5月17日土曜日

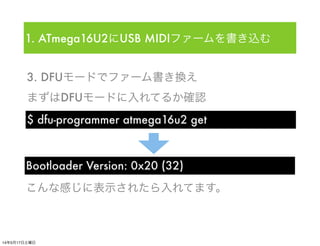

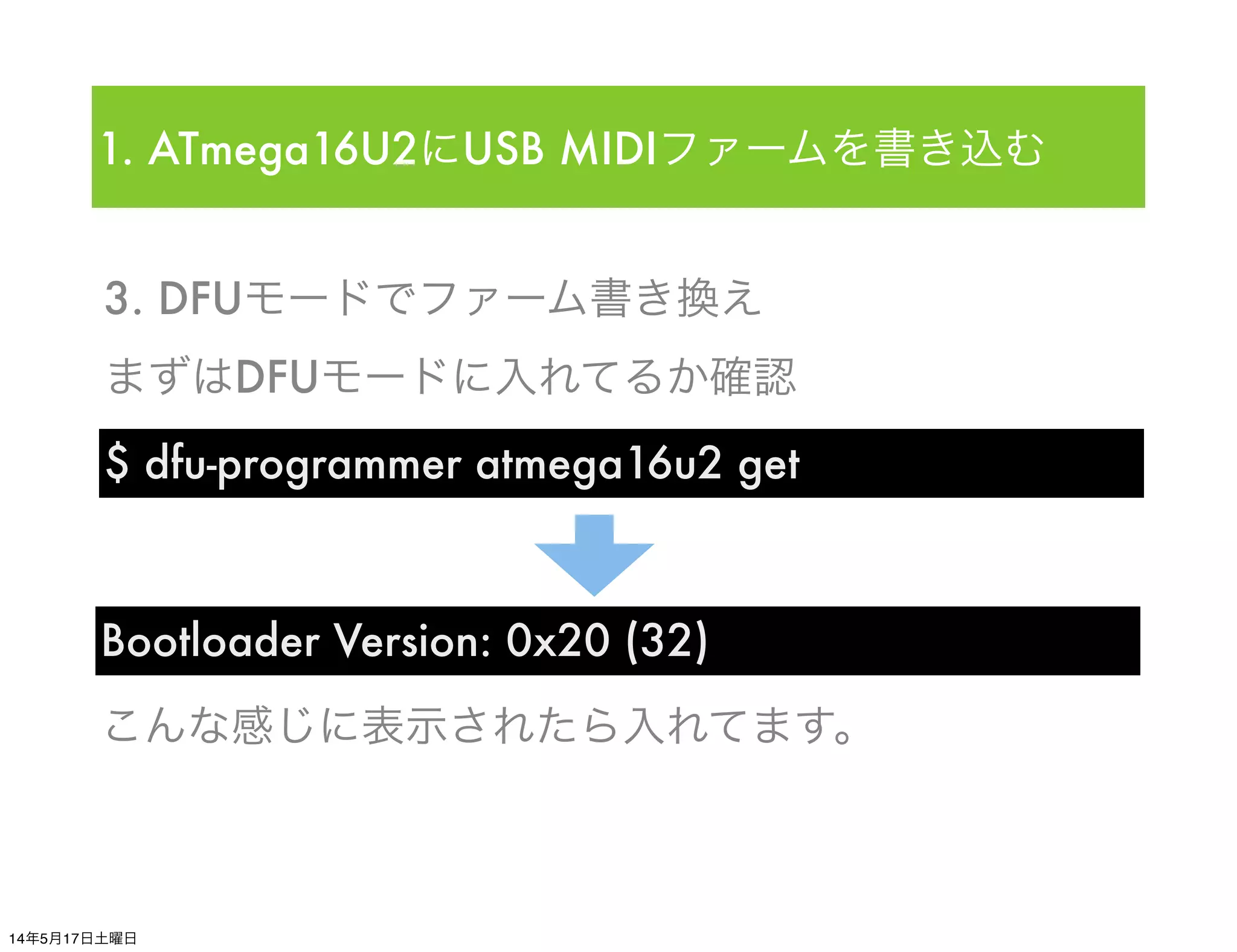

- 14. 3. DFUモードでファーム書き換え 1. ATmega16U2にUSBMIDIファームを書き込む $ dfu-programmer atmega16u2 get まずはDFUモードに入れてるか確認 Bootloader Version: 0x20 (32) こんな感じに表示されたら入れてます。 14年5月17日土曜日

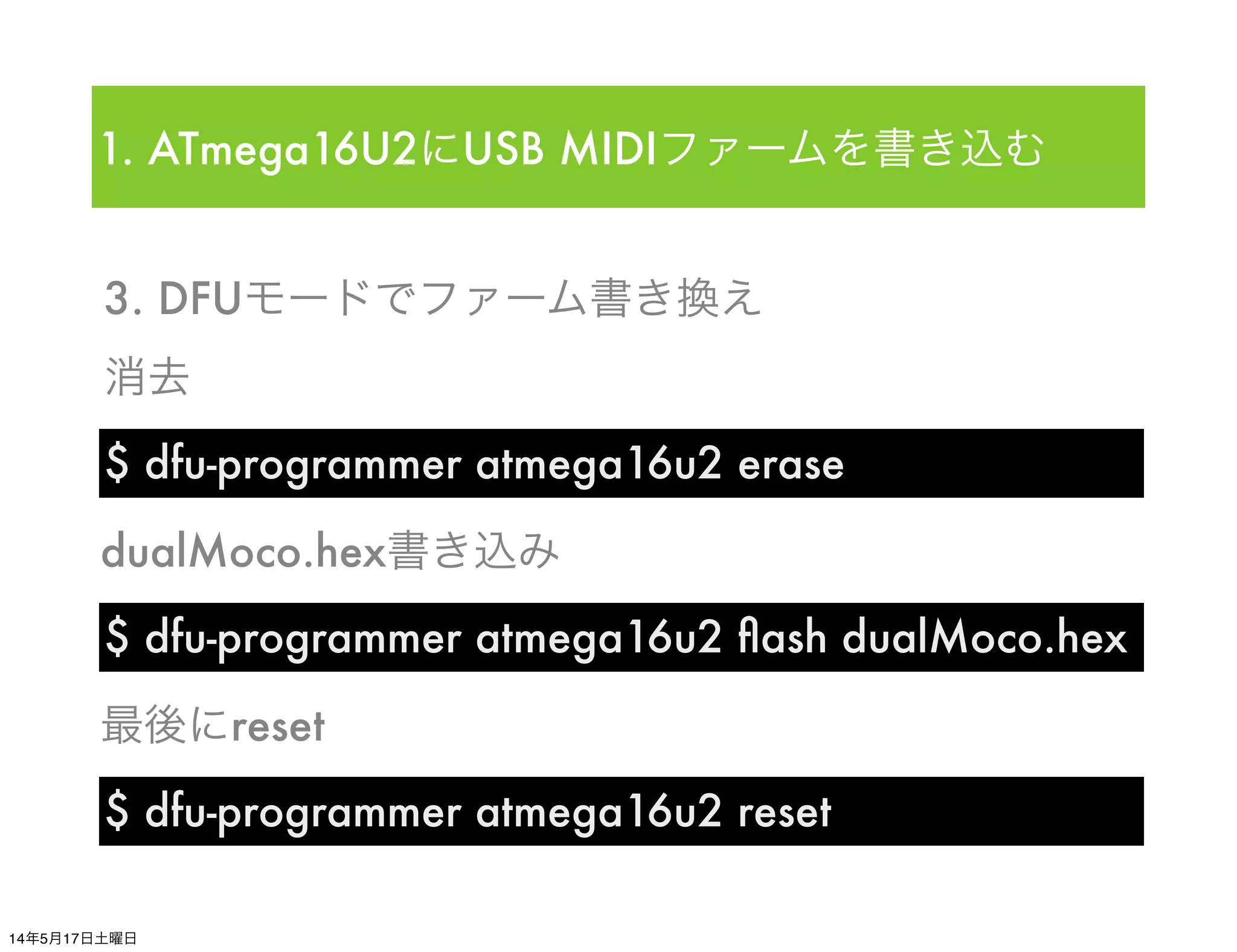

- 15. 3. DFUモードでファーム書き換え 1. ATmega16U2にUSBMIDIファームを書き込む $ dfu-programmer atmega16u2 erase 消去 dualMoco.hex書き込み $ dfu-programmer atmega16u2 flash dualMoco.hex 最後にreset $ dfu-programmer atmega16u2 reset 14年5月17日土曜日

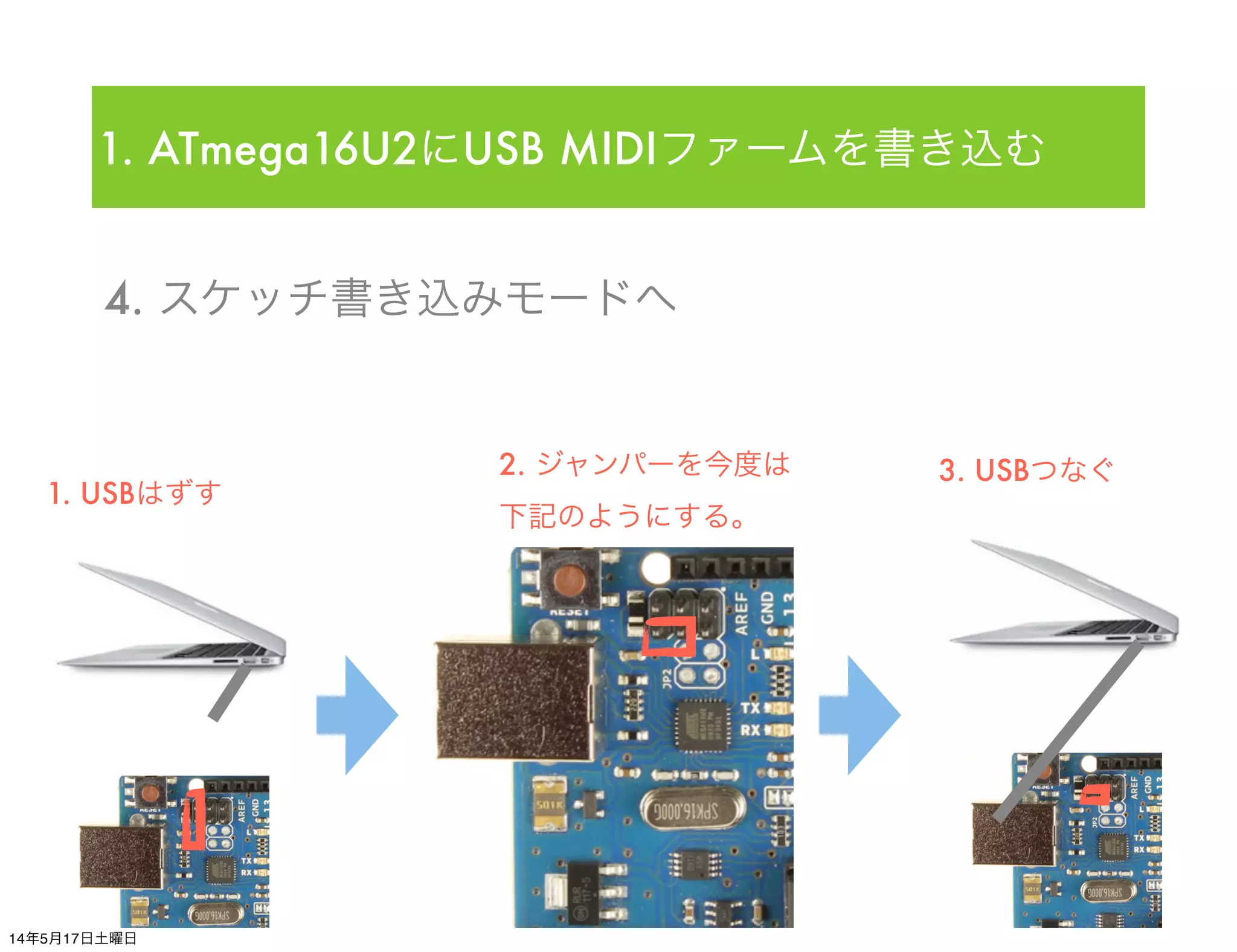

- 16. 4. スケッチ書き込みモードへ 1. ATmega16U2にUSBMIDIファームを書き込む 2. ジャンパーを今度は 下記のようにする。 1. USBはずす 3. USBつなぐ 14年5月17日土曜日

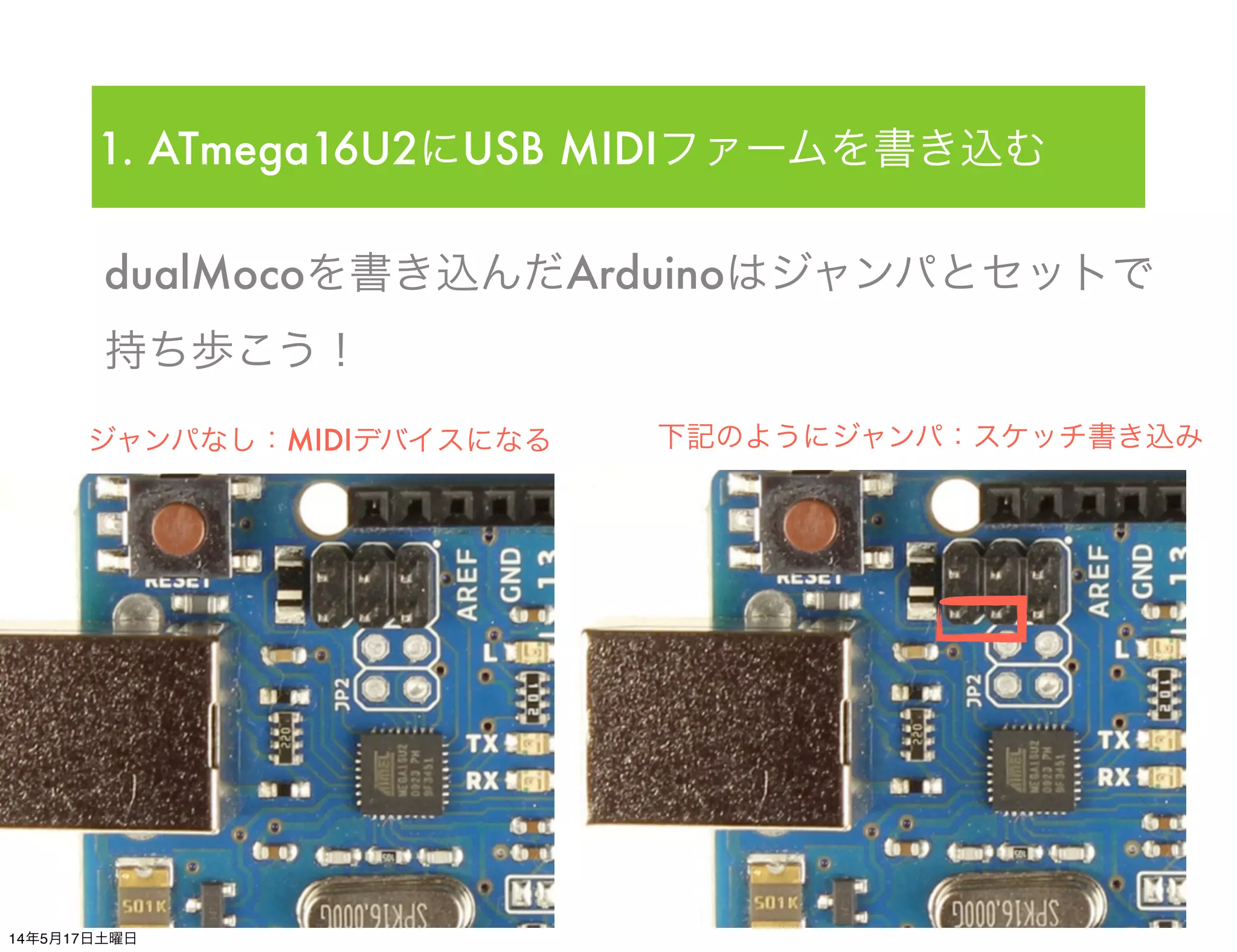

- 17. dualMocoを書き込んだArduinoはジャンパとセットで 持ち歩こう！ 1. ATmega16U2にUSB MIDIファームを書き込む ジャンパなし：MIDIデバイスになる下記のようにジャンパ：スケッチ書き込み 14年5月17日土曜日
- 18.

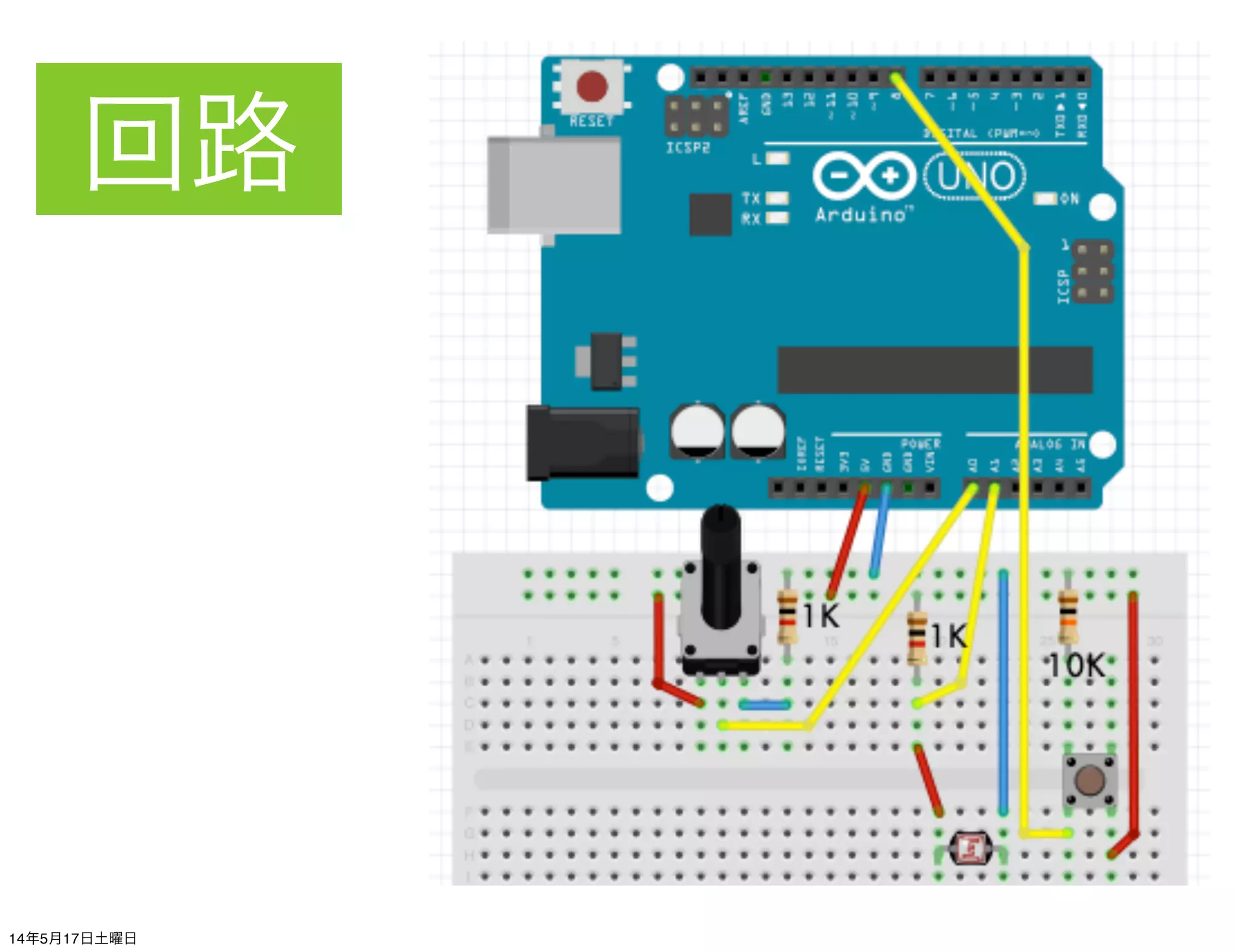

- 19.
- 20.

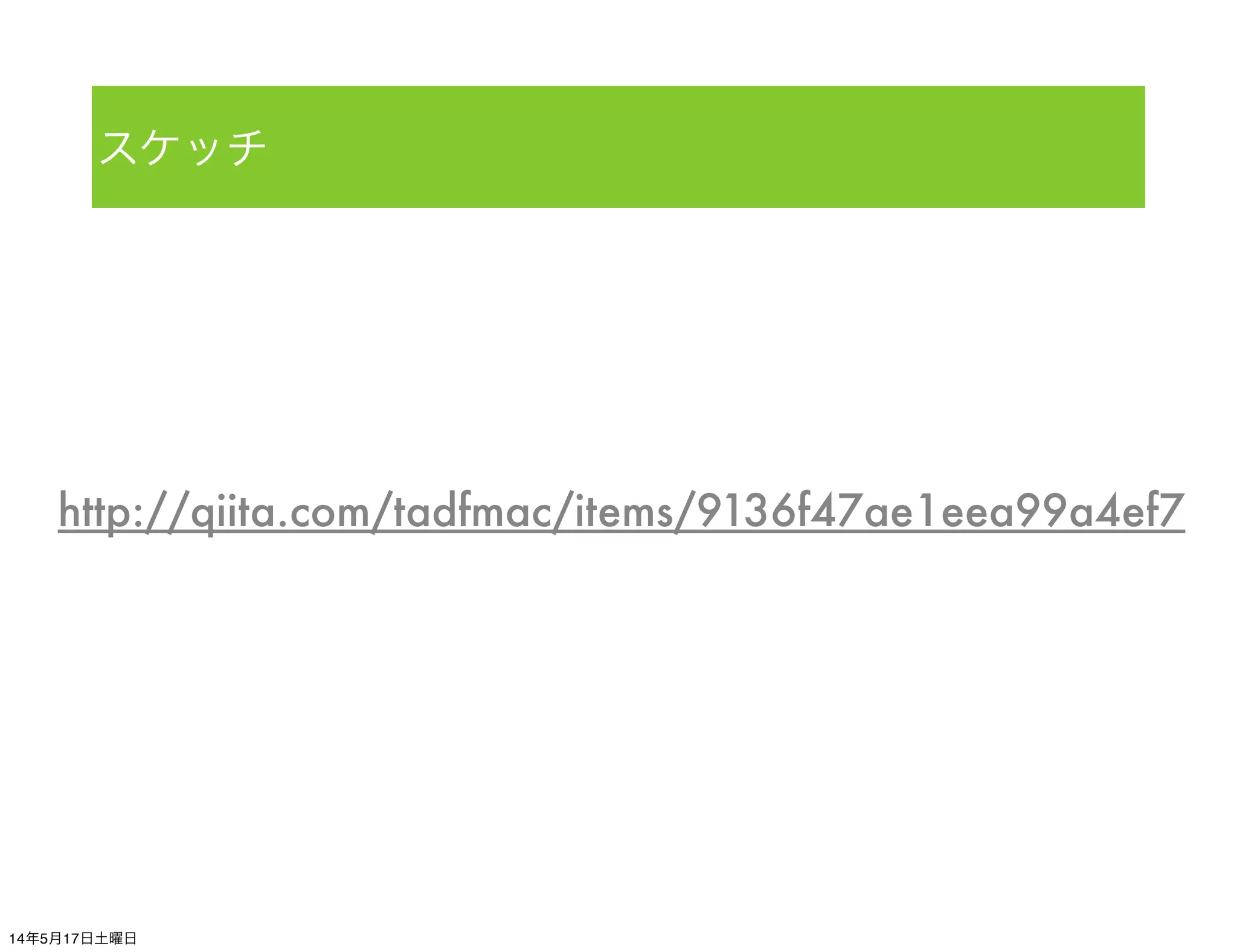

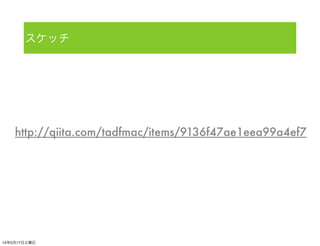

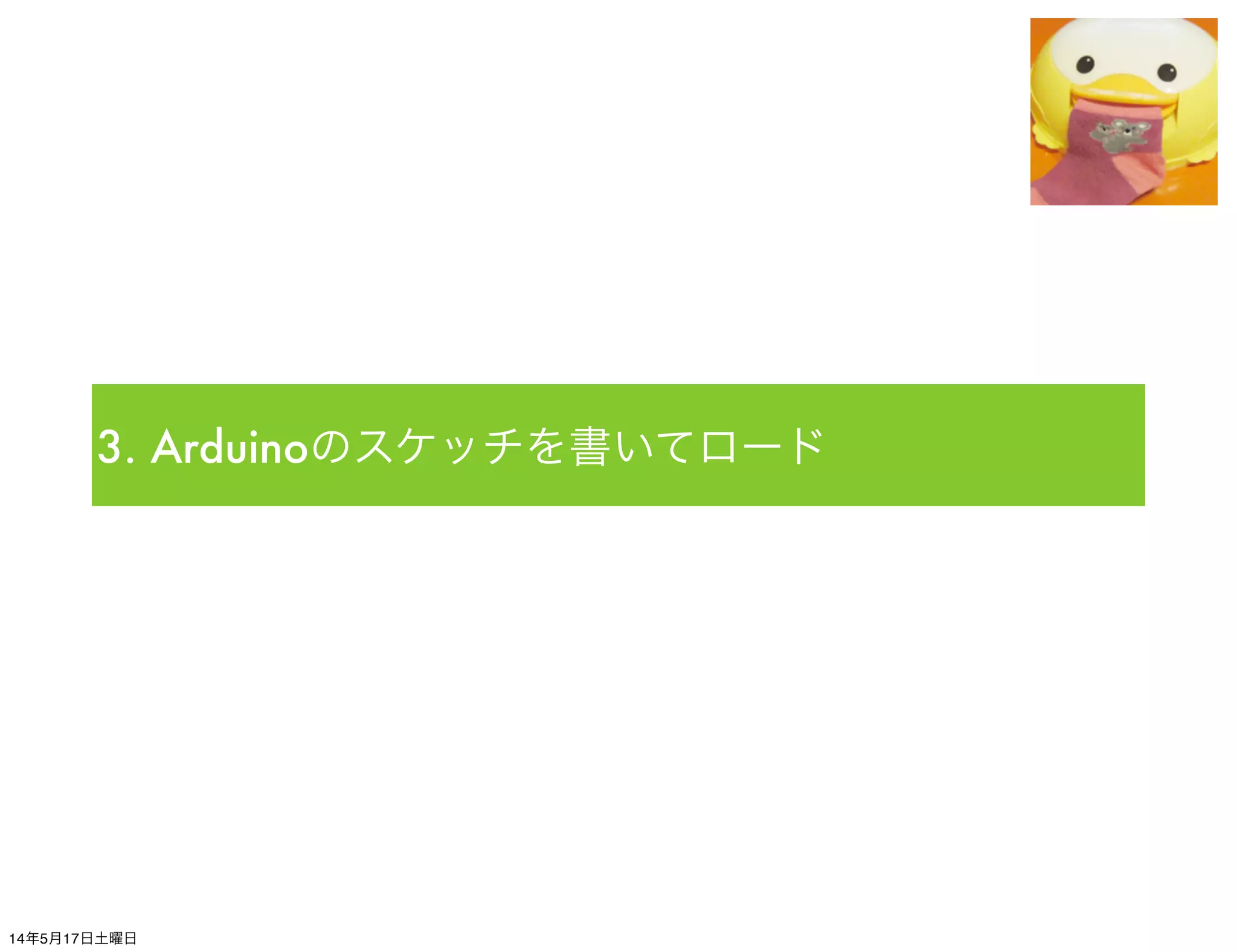

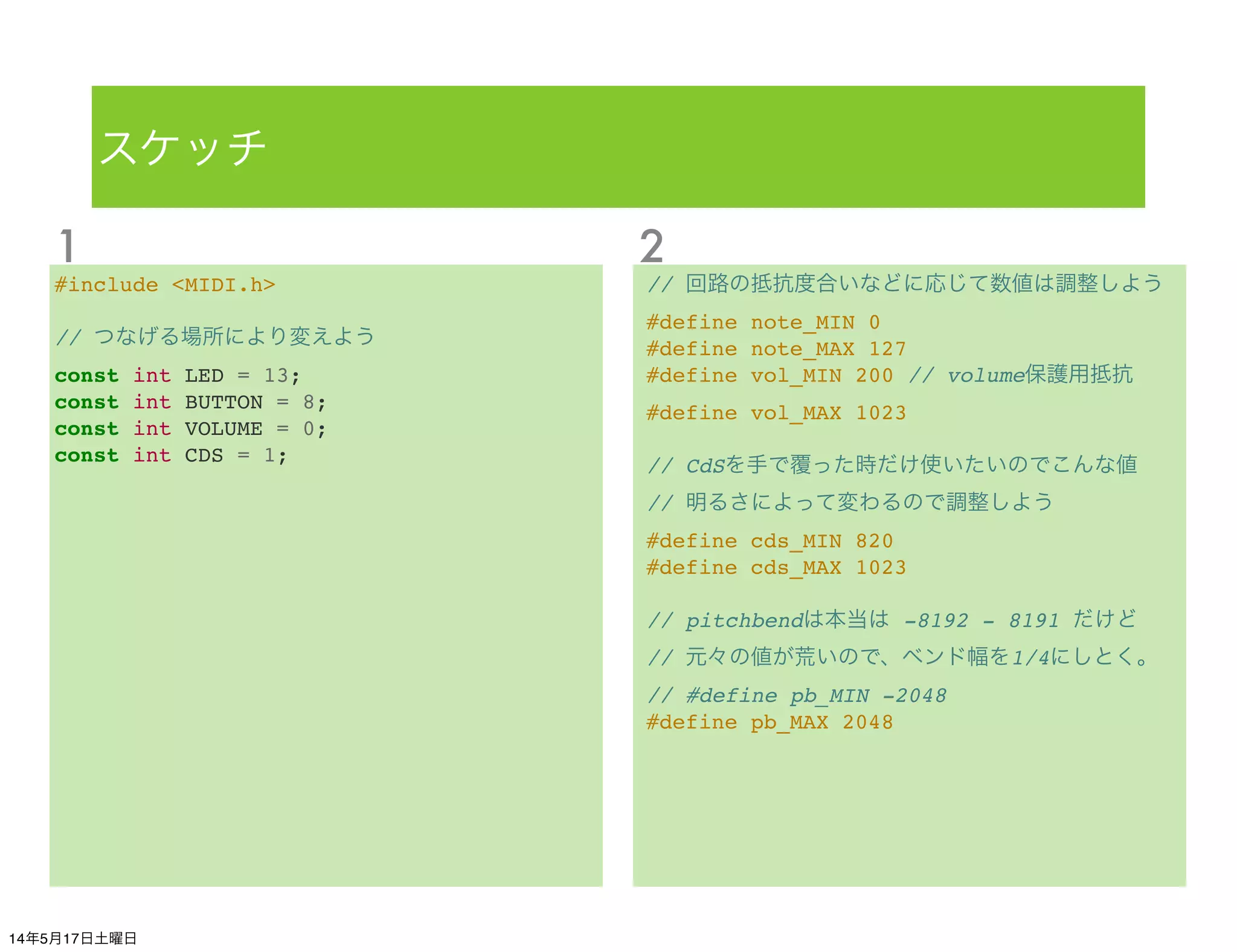

- 21. #include <MIDI.h> // つなげる場所により変えよう constint LED = 13; const int BUTTON = 8; const int VOLUME = 0; const int CDS = 1; // 回路の抵抗度合いなどに応じて数値は調整しよう #define note_MIN 0 #define note_MAX 127 #define vol_MIN 200 // volume保護用抵抗 #define vol_MAX 1023 // CdSを手で覆った時だけ使いたいのでこんな値 // 明るさによって変わるので調整しよう #define cds_MIN 820 #define cds_MAX 1023 // pitchbendは本当は -8192 - 8191 だけど // 元々の値が荒いので、ベンド幅を1/4にしとく。 // #define pb_MIN -2048 #define pb_MAX 2048 スケッチ 1 2 14年5月17日土曜日

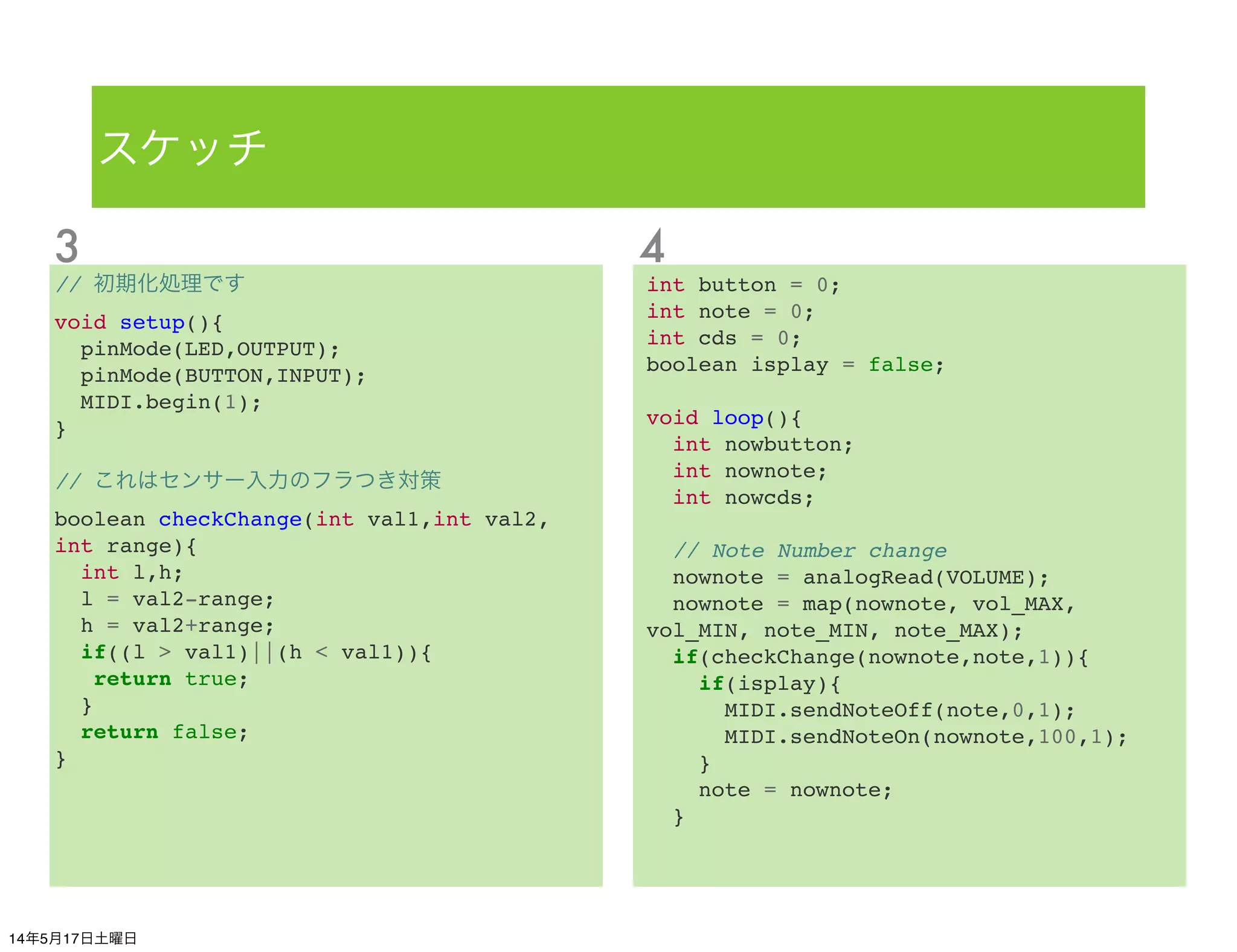

- 22. // 初期化処理です void setup(){ pinMode(LED,OUTPUT); pinMode(BUTTON,INPUT); MIDI.begin(1); } //これはセンサー入力のフラつき対策 boolean checkChange(int val1,int val2, int range){ int l,h; l = val2-range; h = val2+range; if((l > val1)||(h < val1)){ return true; } return false; } int button = 0; int note = 0; int cds = 0; boolean isplay = false; void loop(){ int nowbutton; int nownote; int nowcds; // Note Number change nownote = analogRead(VOLUME); nownote = map(nownote, vol_MAX, vol_MIN, note_MIN, note_MAX); if(checkChange(nownote,note,1)){ if(isplay){ MIDI.sendNoteOff(note,0,1); MIDI.sendNoteOn(nownote,100,1); } note = nownote; } スケッチ 3 4 14年5月17日土曜日

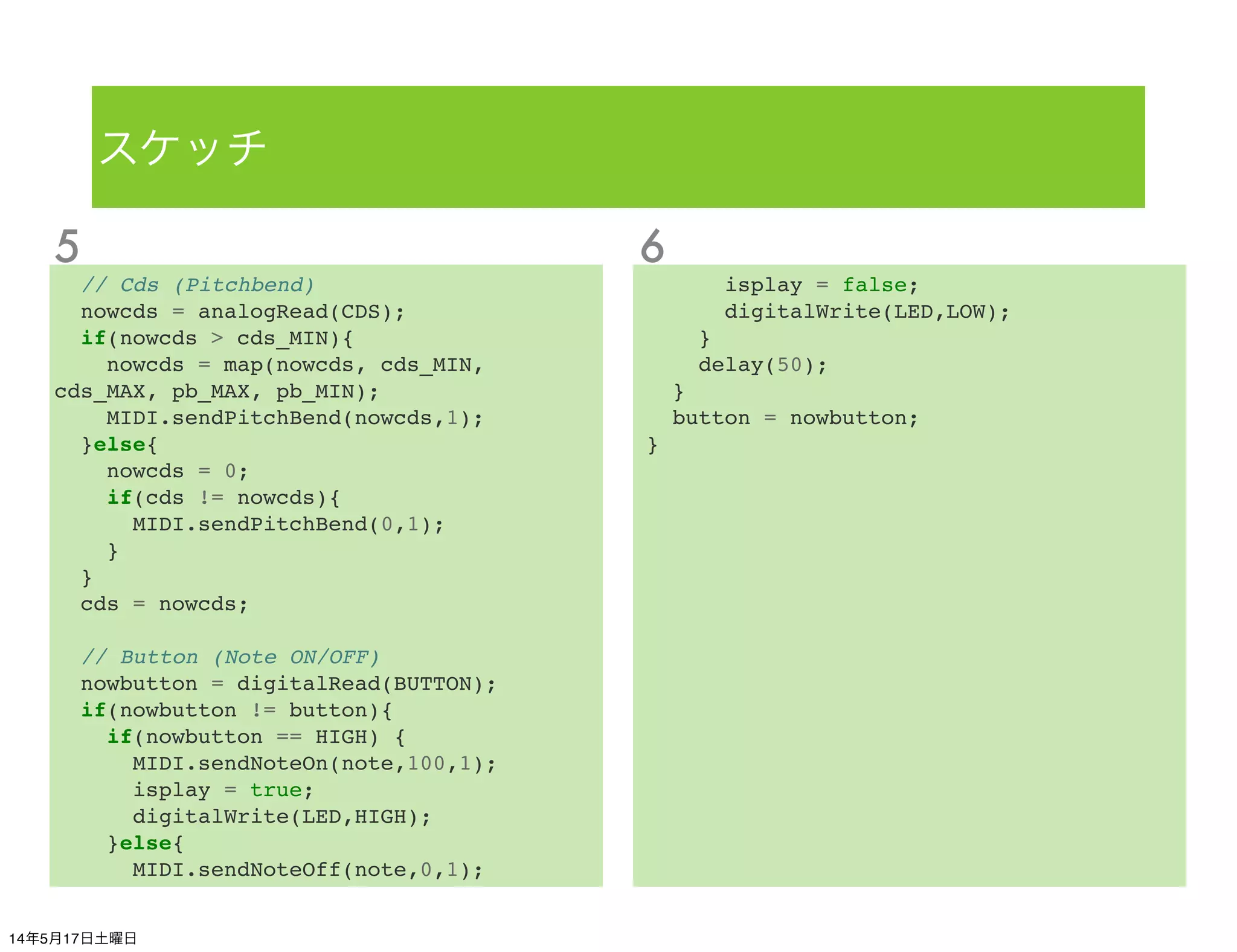

- 23. // Cds (Pitchbend) nowcds= analogRead(CDS); if(nowcds > cds_MIN){ nowcds = map(nowcds, cds_MIN, cds_MAX, pb_MAX, pb_MIN); MIDI.sendPitchBend(nowcds,1); }else{ nowcds = 0; if(cds != nowcds){ MIDI.sendPitchBend(0,1); } } cds = nowcds; // Button (Note ON/OFF) nowbutton = digitalRead(BUTTON); if(nowbutton != button){ if(nowbutton == HIGH) { MIDI.sendNoteOn(note,100,1); isplay = true; digitalWrite(LED,HIGH); }else{ MIDI.sendNoteOff(note,0,1); isplay = false; digitalWrite(LED,LOW); } delay(50); } button = nowbutton; } スケッチ 5 6 14年5月17日土曜日

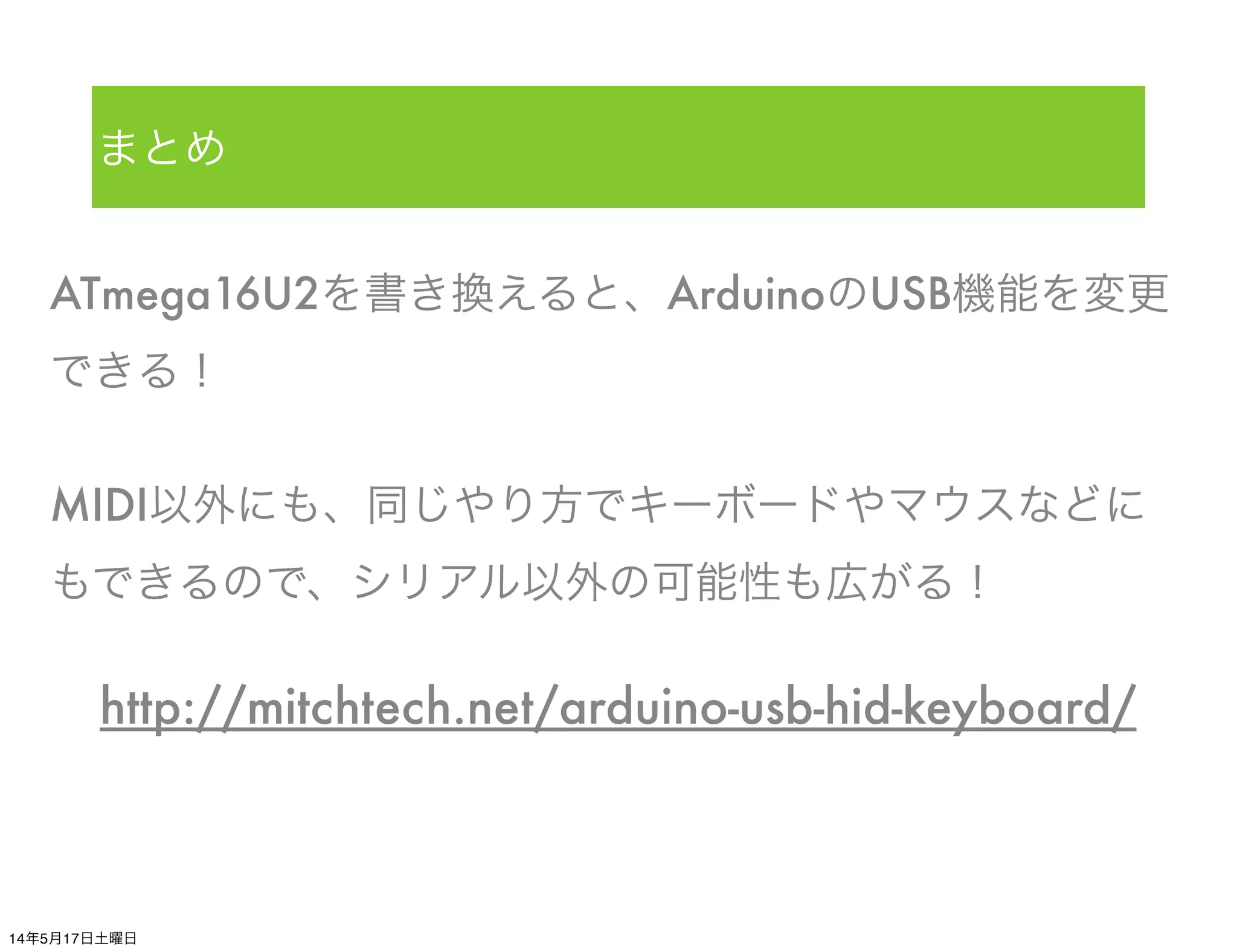

- 24.

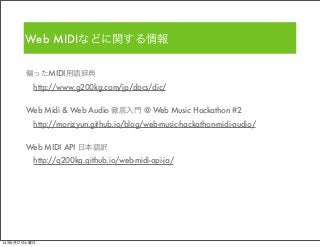

- 25.
