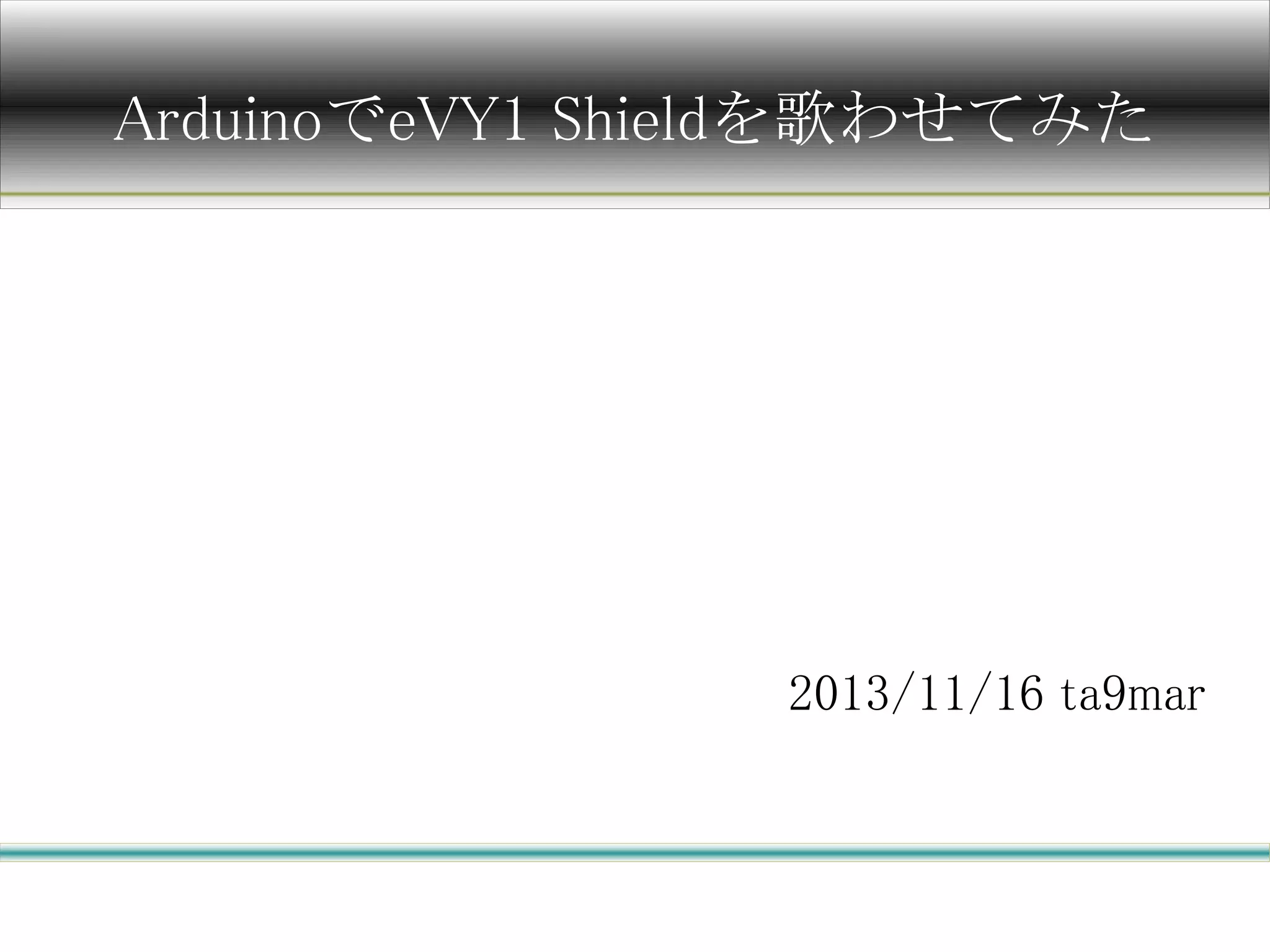

1. ArduinoでeVY1 Shieldを歌わせてみた
2013/11/16 ta9mar

2. 紹介
自己紹介
name： たくまー （@ta9mar）
・2.5次元提督
・横浜のandroid系 チーム横音所属
・コピペ・ソルジャー（クラス1st）
・ＩＴニンジャ（下忍）
浅く広くをモットーに生きています
2013
11/16

3. 用語
●
今日でてくる用語
Arduino（アルドゥイーノ）
AVRのマイコンボード。
PICの敵と思って距離をおいていたが、
あまりの簡単さに篭絡されたの巻。
●
eVY1 Shield
今日の主役
スイッチサイエンスさんのSHIELD（arduinoの拡張ボード）。
ヤマハ謹製「NSX-1(YMW820)」音源LSI搭載。
「eVocaloid」音源ボード。「General MIDI」音源も
同時に使用する事ができるため、これ1枚で楽器の演奏にあわせて同時に「歌
う」事も可能。
2013
11/16
画像引用
http://www.switch-science.com/

4. 用語
●
今日でてくる用語
MIDI（Musical Instrument Digital Interface）
30年前からある楽器の通信規格。中身は単純なシリアル通信。31250bps（38400bpsではないので注意）
イベント情報を送って音鳴らしたりする
●
（標準）MIDIファイル（.mid）
SMF(Standard MIDI file)
バイナリの楽譜データ。wavのような「音（波形）データ」は入ってない。あくまで音符等の情報。
音源側で音データ持ってて、鳴らしてくれる（音の良さは再生環境依存）
●
MML（Music Macro Language）
テキストで表現した簡易的な楽譜データ。
”ドレミﾌｧソラシド”⇒”ＣＤＥＦＧＡＢＣ”みたいな。
2013
11/16
詳細は後ほど

5. 用語
●
今日でてこない用語
Android
Google謹製のモバイルOS
最近4.4(kitkat)が出たらしいよ？知らんけど
2013
11/16

6. 初め
eVY1 shieldの遊び方
2通りの遊びかたがあります。
①PCにつなぐ
PCとUSBで繋ぐとMIDI楽器として認識される
WinだとMediaplayerで.midデータ鳴らすと再生される
あとブラウザ上で歌わせたりできるらしいよ
今回これやります
②Arduinoに載せる
シリアル通信でデータ送り込んで演奏する
今回はこっち。
2013
11/16

7. 資料
●
●
公式資料
公式資料やアプリ（YAMAHA）
http://yamaha-webmusic.github.io/nsx1-apps/man
ual/
サンプルスケッチ/midiデータ(スイッチサイエンス)
http://www.switch-science.com/catalog/1490/
2013
11/16

8. 解析
サンプルスケッチを見る
MMLでかえるのうたを歌うサンプルスケッチ
Serial.begin(31250);
arduinoとeVY1シールドは31250bpsのシリアル通信でやりとりしてい
る。MIDIの速度ですね！
●
●
char mml[] ="CDEFEDC EFGAGFE";
MML部分。文字から音程を確定してバイナリで3バイト
0x90,key,0x7f（keyが音程Cの時0x3c）送ってる。
このバイナリデータは・・・MIDIメッセージですね！
つまりシリアルでMIDIメッセージそのものを送ってやれば音がなる
2013
11/16

9. 参考
MIDIの超基本
keyとchannel
1 3
Key 音階(0-0x7f)
一番低いC(ド)が0、+12すると上のC
基準音(440Hz)のA（ラ）は69。
●
channel チャネル(0-15)
1つの楽器に16チャンネル。
ひとつのチャンネルにひとつの楽器を
割り当てられる。途中で楽器変更も可能。
演奏者が16人居ると思えばOK。
ch10（信号上だと9）だけは特別にドラム用。
2013
11/16
0
前頁の「0x90,0x3c,0x7f」を送信の例
↑ ↑ ↑強さ127（最強）で
｜ 60のC（ド）
ch:1にNOTE ON 鳴らす指示
2 4
6
5
Ch1
ピアノ
・・・
8 10
7 9 11 12・・・127
Ch2
ギター
Ch10
ドラム
Ch3
弦
・・・
Ch15
エレピ

10. 解析
サンプルスケッチを見る
MMLでかえるのうたを歌うサンプルスケッチ
//かえるのうたがきこえてくるよ
int lylics[]={
5,3,42,24,2,15,50,6,9,3,18,7,42,39};
歌詞部分。
サンプルでは歌詞はint配列（↑）で
「あ」が1、「い」が2・・・という風に指定
これを「発声文字列」にテーブル（→）で
変換してeVY1に送信！
右が変換テーブル。
MIDI的にはSystemExclusiveで楽器固有メッセージとして送信しているよ。
発音文字列書き方はYAMAHAさんの仕様書内「日本語eVocaloid™Phonetic Alphabet(PA)」
を参照。（この変換テーブル少し仕様書より少ないぞ・・・）
2013
11/16

11. 解析
サンプルスケッチを見る
MMLでかえるのうたを歌うサンプルスケッチ
●
サンプル見て分かったこと
①歌詞をあらかじめ送信しておく
②ch1でNOTE ON（音を鳴らす）するとその音程で歌う
ためしにch2でNOTE ON(0x91)するとピアノの楽器音がなる（歌わない）
●
まとめ
①完全にMIDI。MIDIメッセージをシリアルで送ればOK
②歌わせるには事前にSysExで歌詞（発音文字列）を送っておく
③ch1がeVocaloidに割り当てられてる（普通の楽器には使えない）
④ch2以降は普通のMIDI楽器（eVocaloidには使えない）
2013
11/16

12. 実験
実験１
シンセサイザーのMIDI OUTから入力して見る
●
●
そういえばMIDIインターフェースシールド持ってた
arduinoのシリアル送受信を、MIDIの送受信規格に合わせてくれる。
（物理コネクタ形状だけでなく、回路絶縁・電気的に分離して通信する）
arduinoにeVY1シールド載せて、さらにMIDI-IFシールド載せる3段構成
ゴテゴテ！
MIDI-IF
ｅＶＹ１
arduino
2013
11/16

13. 長門
実験１
シンセサイザーのMIDI OUTから入力して見る
このゴテゴテしさ・・・
戦艦 長門級じゃねーか
2013
11/16
出典：ｗｉｋｉｐｅｄｉａ
http://ja.wikipedia.org/wiki/%E3%83%95%E3%82%A1%E3%82%A4%E3%83%AB:Japanese_Battleship_Nagato_1944.jpg

14. 実験
実験１
シンセサイザーのMIDI OUTから入力して見る
シリアル通信ピンをMIDIシールドが使っちゃうので、eVY1はソフトウェアシリアル
使うように変更。これでシリアル２つ使える。
（eVY1シールド上のジャンパで、ソフトウェアシリアルにピン変更できるようになっ
てます）
●
●
arduinoから歌詞だけ送って
シンセから出るMIDIメッセージを転送してみる
ハードシリアルから入った31250bpsデータをそのままソフトウェアシリアルに1バイ
トずつ流しだすだけで完成
2013
11/16
●
void loop(){
//シリアル受信処理
while(Serial.available()>0){
swSerial.write((byte)Serial.read());//そのまま転送出力
}
}
メイン部分
これだけ！？

15. 実験
実験１
シンセサイザーのMIDI OUTから入力して見る
●
結果はこちら
http://init0.net/wp/archives/592
是非皆さんもご家庭の
キーボード・オルガン・電子ピアノなど
MIDI-OUT搭載楽器に繋げてお楽しみください！
－ 第１部艦 －
2013
11/16

16. 実験
実験１
シンセサイザーのMIDI OUTから入力して見る
あんまりご家庭にないです？
端末はそんなにたくさん持ってるのに！?
よろしい、ならばやっぱMMLでしょう
2013
11/16

17. 実験
●
実験２
MMLをシリアル受信して演奏させる
いちいち「かえるのうた」サンプルソースに、歌詞・MMLを直書きして
arduionoに書き込みしてたら手軽に楽しめないよ！
歌詞（発音文字列）と、MML文字列を、シリアルで受信して演奏するよ
うにしてみた
⇒arduinoIDEのシリアルコンソールからキーボード入力できるよ
歌詞：
MML：
#k a,e,4 M,n o,M,t a,g a,k' i,k o,e,t e,k M,4 M,j o
先頭#で歌詞指定
にしてみた
CDEFEDC EFGAGFE
詳細はこちらに記録済み http://init0.net/wp/archives/596
2013
11/16

18. 実験
実験３
MMLを良くしてみる
かえるの歌サンプルのMMLは、CDEFGAB鳴らす
だけ
・1オクターブだけ。変えられない
・半音上げたり下げたりできない
・音の長さ500ms固定（tempo:120）
という残念シンプル仕様
本当はMMLもっと色々できるし、結構遊べるよ？
2013
11/16

19. 宣伝
そういえばMMLといえば・・・
昔MMLをMIDIファイルに変換して鳴らすアプリ作った気がした
2013
11/16
移植・・・しますか

20. 参考
●
●
●
●
MIDIファイル(SMF)の超基本
構造
ヘッダ情報（MThd）とトラック情報（MTrk）がある
ヘッダ情報にでSMF0/1/2フォーマット指定があって、トラック情
報の構成が変わる。
0：トラック１つしかない簡単構造。おすすめ
1:複数トラック構造。よく使われる。自前で処理するには複雑。
2:見たことない
演奏に必要ない情報も入ってる（タイトル名）
トラック情報は基本的にはMIDIメッセージを並べて格納してる
一番の違いは時間の概念がある(デルタタイムという可変長の残
念フォーマット）
音譜の時間（差分）情報
2013
11/16

21. 実験
実験３
MMLを良くしてみる
MML文字列をより高度に逐次解析して鳴らして見る
【コマンド入力機能】
・先頭に#があると歌詞（発声文字列）入力と認識します
・MMLを入力すると音を鳴らします
・ch切り替えたい(実装予定)
[ソース公開！予定]
eVY1とMMLであそんでみよう！
2013
11/16

22. 実験
2013
11/16
本実験アプリのMMLの書式
■対応MMLコマンド
MMLにも色々方言があります
大文字小文字区別しません。どちらでも/混在OK。
・音階 C D E F G A B (ド レ ミ ファ ソ ラ シ ド)
・半音 + # - (音階の後につける)
・休符 R
・明示的音長指定 0-128 (音階(半音)、休符の後につける)
なければLコマンドの音長を使用する
0を指定した場合、和音指定（次の音が重なる）
・付点 . (音階(半音)、休符の後につける)
・デフォルト音長指定 Ln (n=1-128) default:4(4分音符)
・音量 Vn (n=0-15) default:15(最大)
・オクターブ[絶対指定] On (n=0-9) default:4
・オクターブ[相対指定] > (上げ)
・オクターブ[相対指定] < 下げ）
・テンポ Tn (n=1-255) default:100(100bpm)
・楽器変更 @n (n=0-127) MIDI規定の楽器番号-1を指定（default:0 piano） ※eVocaloidで
は無視されるような

23. 実験
●
●
●
2013
11/16
本実験アプリのMMLの書式
やってみよう
ch1：eVocaloid、ch2：普通のMidi音源切り替
えてみる
ch2：楽器を変えてみる
ch10：ドラム鳴らして見る

24. 実験
●
演奏例
どんぐりころころ
歌詞
#d o N,g M,4' i,k o,4 o,k o,4 o,d o N,b M,4' i,k o
,o,i,k e,J i,h a,m a ,t e,s a,t a,i,h e N
,d o,dZ o,o,g a,d e,t e,k' i,t e,k o J,J i,tS i,w a
,b o ,tS a N,i ,S o,J i,a,s o,b' i,m a,S o
●
どんぶりこ・・・？
どんぐりころころどんぶりこ
おいけにはまってさあたいへん
どじょうがでてきてこんにちわ
ぼっちゃんいっしょにあそびましょ
MML
T60L16 G8EEFEDC G8EED8R8 EEGGAA8A >C8<EEG8R8
GGEEFEDC G8EED8R8 G8E8A8GG AABB>C4
・楽譜を見ながらMMLを書くよ
2013
11/16
・歌詞を見ながらPA（発声文字列）を書くよ
音符1音に複数発声が当てられてる時はカンマ無しでつなげるよ
(さいしょの「ド(d o)ン(N)」の間にカンマないよ)
発音上書き直した方がいいところもあるよ

25. 実験
演奏中・・・
2013
11/16
演奏例
どんぐりころころ

26. 実験
●
演奏例
楽曲だけ入れ替えて見る
歌詞（譜面側に合わせて微調整）
#d o N,g M 4' i,k o,4 o,k o,4 o,o,o,d o N,b M,4' i,k o
,o,i,k e,J i,i,h a,m a,a, ,t e,s a,t a,i,h e N
,M,M,M,d o,dZ o,o,g a,d e,t e,k' i,t e,k o,J,J i,tS i,w a
,b o,tS a,N,i,i,S o,J i,a,s o,b' i,m a,S o,
d o N,g M 4' i,k o,4 o,k o,4 o,o,o,d o N,b M,4' i,k o
,o,i,k e,J i,i,h a,m a,a, ,t e,s a,a,a,t a,i,h e N
●
MML（完全入れ替え）
T130L12O4
E2B2A4BRAG4ARB>C2D4<A4B2.ARB>C2D4C4<B4>CR<BA4G4A2E4A4B2.
GAB>C2R6<ba6g F+4G4A4>C4 <B2R6A12G6F+ E2R4EF+G A2R6GF+6E
D+4E4F+4A4 B2.R4
E2B2A4BRAG4ARB>C2D4<A4B2.ARB>C2D4C4<B4>CR<BA4G4 A4B6AG4F+4 E1
2013
11/16

27. 金剛
演奏例
どんぐり砲戦
演奏中・・・
35.6mm甘栗砲
12.7mmどんぐり砲
12.7mmどんぐり砲
2013
11/16

28. 大破
実験４
その他
・Bluetoothでandroidから演奏できるよ
コンソールはそのままシリアル送受信に繋がってるの
で、BluetoothモジュールつけるだけでSPPで繋がるよ
準備間に合いませんでした（＞＜）
・Bluetooth（SPP)なら、iOSからでも簡単に演奏できるか
も？しらんけど
2013
11/16

29. 轟沈
●
おしまい
力尽きて実装できなかった機能
・複数ch同時演奏機能。ch:1(eVocaloid）とch：2以降
の伴奏を同時演奏する機能
・演奏した歌詞・MMLを不揮発性メモリに記憶して再
演奏できる機能
・それを電源入れたときに演奏、ループ再生する機能
（PCなくても演奏デモできる）
いつかがんばるかも？
